1 návod k použití Indukèní varná deska EHD P

2 2 electrolux Electrolux. Thinking of you. Share more of our thinking at Obsah Bezpeènostní pokyny... 3 Popis spotøebièe... 4 Používání spotøebièe... 6 Tipy k vaøení a peèení Èištìní a údržba Co dìlat, když Likvidace Pokyny k montáži Montáž Servis Zmìny vyhrazeny V této informaci pro uživatele jsou použity tyto symboly: 1 Pozor! Bezpodmíneènì si pøeètìte! Dùležité pokyny pro bezpeènost osob a informace pro zamezení vìcným škodám 3 Obecné pokyny a doporuèení 2 Pokyny k ochranì životního prostøedí z Nebezpeèné napìtí

3 electrolux 3 1 Bezpeènostní pokyny Dodržujte prosím tento pokyn, protože jinak v pøípadì poškození propadá nárok na záruku. Správné používání spotøebièe Osoby (vèetnì dìtí), které nejsou schopné bezpeènì spotøebiè používat z dùvodu svých snížených fyzických, smyslových nebo duševních schopností, nebo k tomu nemají patøièné znalosti a zkušenosti, nesmìjí tento spotøebiè používat s výjimkou situace, kdy na tyto osoby dohlíží, nebo jim radí jiná osoba odpovìdná za jejich bezpeènost. Zapnutý spotøebiè nenechávejte bez dozoru. Tento spotøebiè je urèen výluènì pro vaøení a peèení jídel v domácnosti. Spotøebiè se nesmí používat jako pracovní nebo odkládací plocha. Pøestavba nebo zmìny varné desky jsou zakázány. Hoølavé tekutiny, lehce vznìtlivé materiály nebo roztavitelné pøedmìty (napø. fólie, umìlé hmoty, hliník) nepokládejte na varnou desku nebo do její blízkosti ani na krátkou dobu. Bezpeènost dìtí Malé dìti by se k varné desce nemìly vùbec pøibližovat. Vìtší dìti mohou varnou desku používat pouze pod vedením dospìlých a za jejich dozoru. Chcete-li zabránit náhodnému zapnutí malými dìtmi nebo domácími zvíøaty, doporuèujeme aktivaci dìtské pojistky. Všeobecné bezpeènostní pokyny Montáž a pøipojení spotøebièe smí provádìt pouze vyškolení autorizovaní odborníci. Vestavné spotøebièe se smí používat pouze po vestavbì provedené do vhodných vestavných skøíní a pracovních desek v souladu s normami. Pøi poruše spotøebièe nebo poškození sklokeramiky (rozlomení, praskliny nebo trhliny) spotøebiè vypnìte a odpojte od sítì, aby nedošlo k úrazu elektrickým proudem. Opravy spotøebièe smí provádìt pouze odbornì vyškolení autorizovaní pracovníci. Bezpeènost pøi používání Ze sklokeramické varné desky odstraòte nálepky a fólie. Pøi neopatrném používání spotøebièe hrozí nebezpeèí popálení. Kabely elektrických pøístrojù se nesmí dotýkat horkých ploch spotøebièe ani horkého nádobí. Pøehøáté tuky a oleje se mohou velmi rychle vznítit. Pozor! Hrozí nebezpecí požáru! Varné zóny po každém použití vypnìte. Uživatelé s implantovaným kardiostimulátorem musí dodržovat minimální vzdálenost horní èásti tìla 30 cm od zapnuté indukèní varné zóny. Nebezpeèí popálenin! Pøedmìty z kovu, jako napø. nùž, vidlièku, lžíci a poklièku nepokládejte na varnou plochu, protože by se mohly zahøát na vysokou teplotu. Bezpeènost pøi èištìní Pøi èištìní musí být varná deska vypnutá a vychladlá. Èištìní varné desky pomocí parního nebo vysokotlakého pøístroje je z bezpeènostních dùvodù zakázáno. Ochrana spotøebièe pøed poškozením Sklokeramika se mùže poškodit úderem padajících pøedmìtù. Okraj sklokeramické desky mohou poškodit nárazy nádobí. Nádoby z litiny nebo hliníkolitiny nebo nádoby s poškozeným dnem mohou sklokeramickou desku poškodit pøi posunování. Roztavené pøedmìty a vyteklé tekutiny se mohou na sklokeramické varné desce vznítit a proto se musí ihned odstranit. Varné zóny nepoužívejte s prázdnými nádobami nebo bez nádob. Na zapnuté plotýnky nestavte prázdné hrnce ani pánve. Mohlo by dojít k poškození nádob nebo sklokeramické varné desky. Vìtrací štìrbina 5mm mezi pracovní deskou a pod ní ležící pøední stranou skøíòky se nesmí zakrývat.

4 4 electrolux Popis spotøebièe Vybavení varné desky Indukèní varná zóna 1400 W s funkcí výkonu 2500 W Indukèní varná zóna vnitøního kruhu 1800 W s funkcí Power 2800 W Indukèní varná zóna vnìjší kruh 3500 W Celkový výkon vnitøního a vnìjšího kruhu 3700 W Indukèní varná zóna 2200 W s funkcí výkonu 3700 W Ovládací panel Èásti ovládacího panelu Dìtská pojistka s ukazatelem STOP+GO s ukazatelem Ukazatele varných zón Funkce èasového spínaèe Ukazatel varného stupnì Ukazatel èasového spínaèe Ukazatel identifikace hrnce a automatické vypnutí. Zap/Vyp s ukazatelem Funkce výkonu Èasový spínaè Výbìr varného stupnì Ukazatel zbytkového tepla

5 electrolux 5 Dotykový senzorový panel Spotøebiè se obsluhuje pomocí dotykových senzorových panelù. Funkce se ovládají dotykem senzorového panelu a potvrzují se ukazateli a zvukovým signálem. Senzorového panelu se dotýkejte shora, abyste nezakryli další senzorová tlaèítka. Senzorový panel Zap / Vyp Zablokování Stop+Go Vypnutá varná zóna Funkce Zapnutí a vypnutí spotøebièe Zablokování/odblokování ovládacího panelu. Zapnutí/vypnutí stupnì udržení teploty Vypne varnou zónu. 1-9 / Varné stupnì Nastavení varných stupòù Power Èasový spínaè Zvýšení nastavení Snížení nastavení Zapnutí /vypnutí funkce Power, funkce Uvedení do varu Volba èasového spínaèe Prodloužení èasu èasového spínaèe Zkrácení èasu èasového spínaèe Ukazatele + èíslice Ukazatel Zbytkové teplo Porucha Rozpoznání nádoby automatické vypnutí Popis Varná zóna je ještì teplá. Funkce poruch zareagovala. Nádobí není vhodné, nebo je pøíliš malé, nebo na varné zónì není žádná nádoba. Vypnutí je aktivní Signalizace zbytkového tepla 1 Upozornìní! Nebezpeèí popálení zbytkovým teplem. Po vypnutí potøebují varné zóny urèitý èas k ochlazení. Sledujte kontrolku zbytkového tepla. Ukazatel pøipravenosti varné zóny Ovládací lišta Varný stupeò a funkce Power se nastavují pomocí ovládací lišty. Ukazatel varného stupnì se skládá z øetìzce svìtelných signalizaèních prvkù. Ukazatel varného stupnì Ukazatel funkce Power Funkce výkonu Vypnutá varná zóna Výbìr varného stupnì

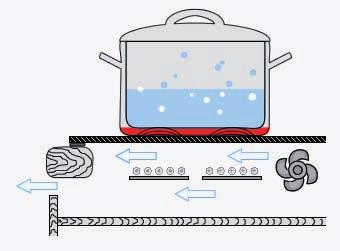

6 6 electrolux 3 Pokud ovládací lištu tisknete déle než 6 vteøin, zazní zvukový signál a spotøebiè se vypne. Indukèní varné zóny pøedávají teplo požadované k vaøení pøímo do dna nádoby. Sklokeramika se ohøívá pouze zpìtným teplem nádobí. Chlazení ventilátorem se automaticky zapíná a vypíná v závislosti na teplotì elektroniky. Používání spotøebièe 3 Indukèní varné zóny používejte s vhodnými nádobami. Zapnutí a vypnutí spotøebièe Ovládací panel Displej Zapnutí tisknìte 1 vteøinu svítí. Ukazatele pøipravenosti jednotlivých varných zón rovnìž svítí. Vypnutí tisknìte 1 vteøinu zhasne. Ukazatele pøipravenosti jednotlivých varných zón také zhasnou. 3 Po zapnutí je nutné asi do 10 vteøin nastavit stupeò varného výkonu nebo funkci, jinak se spotøebiè automaticky vypne.

7 electrolux 7 Nastavení varného stupnì Dotknìte se ovládací lišty v místì požadovaného stupnì varného výkonu. Stupeò varného výkonu se zobrazí na ukazateli. Mùžete ho popøípadì opravit dotykem vlevo nebo vpravo. Neuvolòujte, dokud nedosáhnete požadovaného varného stupnì. Zablokování/odblokování ovládacího panelu Ovládací panel je možné s výjimkou senzorového panelu Zap/Vyp kdykoli zablokovat, aby nemohlo dojít ke zmìnì nastavení, napø. pøi utírání hadøíkem. Ovládací panel Zobrazení Zapnutí stisknout svítí Vypnutí stisknout zhasne 3 Po vypnutí spotøebièe se zablokování automaticky vypne. Zapnutí a vypnutí funkce STOP+GO Funkce STOP+GO pøepne všechny zapnuté varné zóny souèasnì na stupeò pro udržení teploty a zase zpìt na døíve nastavený varný stupeò.

8 8 electrolux Ovládací panel Zobrazení Zapnutí stisknìte Stupeò udržení teploty Vypnutí stisknìte døíve nastavený varný stupeò (ani Automatika uvedení do varu ani funkce Power) 3 Funkce èasového spínaèe se pomocí STOP+GO nepøeruší. Použití automatiky uvedení do varu Všechny varné zóny jsou vybaveny automatikou uvedení do varu. Pøi nastavení varného stupnì pomocí automatického uvedení do varu se varná zóna zapne na urèitou dobu na plný výkon a pak se automaticky pøepne zpìt na nastavený stupeò varného výkonu. Doba automatického varu závisí na nastaveném stupni varného výkonu. 3 STOP+GO zablokuje celý ovládací panel kromì senzorových tlaèítek Krok Ovládací panel Displej 1. Zvolte uvedení do varu. Ukazatel bliká. 2. Zvolte požadovaný varný stupeò od 1 do 8. Zobrazí se požadovaný varný stupeò. Ukazatel svítí. Dokud ukazatel svítí, funguje spotøebiè na plný výkon. Po uvedení do varu ukazatel zhasne Stupeò ohøevu Doba trvání impulzu varu [min:sek] 1 0:10 2 0:10 3 3:10 4 5: :10 6 2:00 7 2:30 8 2:

9 electrolux 9 Použití dìtské pojistky Dìtská pojistka brání nežádoucímu použití spotøebièe. Zapnutí dìtské pojistky Krok Ovládací panel Kontrolka 1. Zapnìte spotøebiè (nenastavujte žádný varný stupeò) vteøiny tisknìte nad svítí. Dìtská pojistka je zapnutá. Vypnutí dìtské pojistky svítí. Ukazatele pøipravenosti jednotlivých varných zón svítí. Krok Ovládací panel Kontrolka 1. Zapnìte spotøebiè (nenastavujte žádný varný stupeò). nad svítí. 2. Stisknìte na 4 vteøiny. nad zhasne. 3. Vypnìte troubu. Dìtská pojistka je zapnutá. 3Dìtskou pojistku lze zapnout a vypnout, pouze když je nastaven urèitý varný stupeò. Doèasné vypnutí dìtské pojistky Tímto postupem mùžete dìtskou pojistku vypnout pouze pro jedno vaøení - pak bude opìt aktivní. Krok Ovládací panel Kontrolka 1. Zapnìte spotøebiè. nad svítí. 2. Stisknìte na 4 vteøiny. nad zhasne. Až do dalšího vypnutí spotøebièe mùže být normálnì používána. Po vypnutí je dìtská pojistka i nadále aktivní. 3 Po doèasném vypnutí dìtské pojistky je nutné asi do 10 vteøin nastavit stupeò varného výkonu nebo funkci, jinak se spotøebiè automaticky vypne. Zapnutí a vypnutí funkce výkonu Funkce Power poskytuje indukèním varným zónám další dodateèný výkon, napø. pøi rychlém uvedení velkého množství vody do varu.

10 10 electrolux Ovládací panel Ukazatel Zapnutí stisknìte Signalizaèní prvky na ovládací lištì svítí. Ukazatel bliká. Vypnutí Zvolte varný stupeò 1-9 zobrazí se zvolený varný stupeò. Ukazatel nad zhasne Funkce Power zùstává v èinnosti po rùznou dobu: Prùmìr varné zóny [mm] Doba zapnutí Power [min] Funkci Power mùžete vypnout až tehdy, když svítí ukazatel. Funkce Power velké varné zóny Velká varná zóna kombinuje funkce 2- kruhových varných zón s provozním režimem Indukce. I s menšími hrnci je s funkcí Power možné dosáhnout vysokého výkonu. Uvìdomte si prosím: údaje o prùmìru hrncù se týkají dna hrncù. Jsou to pøibližné údaje, protože jádro dna schopné indukce mùže být menší než prùmìr celého dna hrnce. Hrnec s asi 180 mm prùmìrem (menší než vyznaèený støední kruh) Pøi doteku zvýší varná zóna svùj výkon z 1800 W na maximálnì 2800 W. Hrnec s asi 210 mm prùmìrem (vìtší než vyznaèený støední kruh) Varná zóna funguje s plným výkonem až do maximálnì 3700 W. Pøi doteku se zmìní ukazatel zpìt na stupeò 9.

11 electrolux 11 Øízení výkonu Varné zóny na varné desce mají k dispozici maximální výkon. Maximálního výkonu se dosáhne, když se pro všechny varné zóny nastaví 9 Dvì varné zóny tvoøí jeden pár (viz obrázek), to znamená, že øízení výkonu rozdìlí maximální použitelný výkon mezi tyto varné zóny. Když se pro urèitou varnou zónu zvolila funkce Power, øízení výkonu poskytne další výkon této varné zónì na úkor druhé varné zóny v páru. Pøíklad: na jedné varné zónì je zvolen varný stupeò 9. Pro pøíslušnou varnou zónu se zapne funkce Power. Funkce Power se provede, ale varný stupeò 9 u jedné varné zóny a zároveò funkce Power u druhé varné zóny v páru pøekraèují spoleèný maximální výkon. Proto regulace výkonu sníží výkon první zapnuté varné zóny ze stupnì 9 napøíklad na 5 a indikace u této varné zóny se zmìní z 9 na 5 a zùstane na souèasném maximálním možném stupni 5. (Jestli se indikace zmìní z 9 na 5 nebo z 9 na 3 nebo jinou hodnotu, závisí na typu pøístroje a na velikosti varné zóny.) Použití èasového spínaèe Funkce Podmínka Stav po uplynutí èasu Vypínací automatika 3 Pokud byla nastavena pouze Minutka, lze ji zmìnit jenom u zapnutého spotøebièe. 3 Jestliže k nastavené minutce této varné zóny ještì nastavíte i varný stupeò, varná zóna se po uplynutí nastaveného èasu vypne. 3 Vypnutím varné zóny se vypne i nastavená funkce èasového spínaèe. pøi nastaveném stupni varného výkonu zvukový signál 00 bliká varná zóna se vypne Minutka pøi nepoužitých varných zónách zvukový signál 00 bliká.

12 12 electrolux Výbìr varné zóny Krok Ovládací panel Displej 1. 1xstisknìte Kontrolka první varné zóny bliká. 2. 1xstisknìte Kontrolka druhé varné zóny bliká. 3. 1xstisknìte Kontrolka tøetí varné zóny bliká. 3 Jsou-li nastavené další funkce èasového spínaèe, zobrazí se po nìkolika vteøinách nejkratší zbývající èas všech funkcí èasového spínaèe a pøíslušná kontrolka bude blikat. Nastavení èasu Krok Ovládací panel Displej 1. Zvolte varné zóny. Kontrolka zvolené varné zóny bliká. 2. nebo stisknìte. 00 až 99 minut Za nìkolik vteøin zaène kontrolka blikat pomaleji. Èas je nastavený. Èas se zaène odpoèítavat. Vypnutí funkce èasového spínaèe Krok Ovládací panel Displej 1. Zvolte varné zóny. Kontrolka zvolené varné zóny zaène blikat rychleji. Zobrazuje se zbývající èas. 2. stisknìte. Zbývající èas se odpoèítává až do 00. Kontrolka zhasne. Funkce èasového spínaèe pro zvolenou varnou zónu je vypnutá.

13 electrolux 13 Zmìna èasu Krok Ovládací panel Displej 1. Zvolte varné zóny. Kontrolka zvolené varné zóny zaène blikat rychleji. Zobrazuje se zbývající èas. 2. nebo stisknìte. 01 až 99 minut Za nìkolik vteøin zaène kontrolka blikat pomaleji. Èas je nastavený. Èas se zaène odpoèítavat. Zobrazení zbývajícího èasu varné zóny Krok Ovládací panel Ukazatel 1. Zvolte varnou zónu. Kontrolka zvolené varné zóny bliká rychleji. Zobrazuje se nastavený èas. Za nìkolik vteøin zaène kontrolka blikat pomaleji. Vypnutí zvukového signálu Krok Ovládací panel Zvukový signál 1. stisknìte Zvukové potvrzení. Zvukový signál je vypnutý. Automatické vypnutí Varná deska Jestliže po zapnutí varné desky nenastavíte do asi 10 vteøin u varné zóny stupeò varného výkonu, varná deska se automaticky vypne. Pokud je jedno nebo více senzorových tlaèítek po dobu delší než asi 10 vteøin zakryto (napø. hrncem), zazní signál a plotýnka se automaticky vypne. Jestliže jsou všechny varné zóny vypnuté, vypne se varná deska asi po 10 vteøinách automaticky. Kontrol paneli Jestliže je jedno nebo více senzorových tlaèítek ovládacího panelu více než 10 vteøin zakryté, zazní zvukový signál. Zvukový signál se automaticky vypne, jakmile se senzorové tlaèítko odkryje. Indukèní varné zóny Pøi pøehøátí (napø. je-li na varné zónì prázdný hrnec) se varná zóna automaticky vypne. Zobrazí se. Pøed dalším použitím je nutné varnou zónu nastavit na 0 a nechat vychladnout. Jestliže použijete nevhodnou nádobu, zaène v ukazateli svítit a po 2 minutách se varná zóna vypne. Jestliže jednu z varných zón po urèité dobì nevypnete, nebo nezmìníte stupeò varného výkonu, automaticky se sama vypne. Zobrazí se. Pøed dalším použitím je nutné varnou zónu nastavit na. Varný stupeò Vypnutí po hodinách hodinách

14 14 electrolux Varný stupeò Vypnutí po 5 4 hodinách 6-9 1,5 hodinì Tipy k vaøení a peèení 3 Varování k akrylamidu Podle nejnovìjších vìdeckých poznatkù mùže akrylamid vznikající pøi intenzivním zhnìdnutí pokrmù, zejména u škrobnatých potravin, poškozovat zdraví. Doporuèujeme proto pøipravovat jídla radìji pøi nízkých teplotách a dbát na to, aby jídla pøíliš nezhnìdla. Nádobí pro indukèní varné zóny Materiál nádob Materiál nádob vhodný Litina + Ocel, smalt + Ušlechtilá ocel +* Dno hrnce vícevrstvé +* Hliník, mìï, mosaz - Sklo, keramika, porcelán - 3 * Varné nádobí pro indukèní varné zóny je výrobcem patøiènì oznaèeno. Zkouška vhodnosti Varné nádoby jsou vhodné pro indukèní vaøení, když... trocha vody se na indukèní varné zónì s varným stupnìm 9 ohøeje v krátké dobì.... na dnì nádoby se pøichytí magnet. Dno nádoby Dno varné nádoby by mìlo být co nejsilnìjší a nejrovnìjší. Velikost hrnce Indukèní varné zóny se až po urèitou hranici automaticky pøizpùsobí velikosti dna nádoby. Magnetická èást dna nádoby však musí mít urèitý minimální prùmìr podle velikosti varné zóny. Varné zóny prùmìr [mm] 3 Nádoba musí stát uprostøed varné zóny. Minimální prùmìr dna dnádoby [mm]

15 electrolux 15 Tipy k úspoøe energie 2 Nádobu postavte na varnou zónu ještì pøed jejím zapnutím. 2 Pokud je to možné, vždy zakrývejte nádoby poklièkou. Možnosti vaøení Údaje v následující tabulce jsou pouze orientaèní. Varný stupeò Zpùsob vaøení Vhodné pro Doba Pokyny/tipy 0 Postavení nádoby Udržení teploty Rozpouštìní Srážení 2-3 Namáèení 3-4 Vaøení v páøe Dušení 4-5 Vaøení Mírné peèení Silné peèení Uvedení do varu, peèení fritování Udržení teploty uvaøených jídel Holandská omáèka Rozpouštìní másla, èokolády, želatiny Omeleta, vajeèná zaváøka do polévky Namáèení rýže a mléèných jídel Ohøívání hotových jídel Dušení zeleniny, ryb dušení masa Vaøení brambor v páøe Vaøení vìtšího množství jídla, jídla z jednoho hrnce a polévek Øízky, Cordon bleu, kotlety, špikované maso, klobásy, játra, jíšky, smažení vajec, vajeèných koláèù, koblih Bramboráky, kousky svíèkové, lívancová zaváøka podle potøeby Zakryjte min. Obèas zamíchejte min. Vaøte s poklièkou min min min. K rýži pøidejte alespoò dvojnásobné množství tekutiny, mléèná jídla obèas míchejte. K zeleninì pøidejte trochu tekutiny (nìkolik polév. lžic). Použijte málo tekutiny, napø. max. 1/4 l vody na 750 g brambor min. Až 3 l tekutiny plus pøísady. nepøetržitépeèe ní 5-15 min. na pánev Obèas obrat te. Obèas obrat te. Uvedení do varu velkého množství vody, vaøení nokù, zaèátek smažení masa (guláš, dušená svíèková, fritování hranolkù). Funkce výkonu je vhodná pro uvedení velkého množství tekutiny do varu.

16 16 electrolux Èištìní a údržba 1 Pozor! Nebezpeèí popálení zbytkovým teplem. 1 Pozor! Ostré a abrazivní èisticí prostøedky spotøebiè poškozují. Èistìte vodou s mycím prostøedkem. 1 Pozor! Zbytky èisticích prostøedkù poškozují spotøebiè. Zbytky odstraòte vodou s mycím prostøedkem. Spotøebiè èistìte po každém použití. 1. Spotøebiè otírejte vlhkým hadøíkem s trochou mycího prostøedku. 2. Nakonec spotøebiè otøete èistým hadøíkem do sucha. Odstranìní neèistot 1. Èisticí škrabku pøiložte šikmo na sklokeramickou plochu. 2. Tahem odstraòte neèistoty. 3. Spotøebiè otírejte vlhkým hadøíkem s trochou mycího prostøedku. 4. Nakonec spotøebiè otøete èistým hadøíkem do sucha. Odstranìní Druh zneèištìní Ihned Po vychladnutí spotøebièe Pomocí Cukr, jídla obsahující cukr ano --- Umìlé hmoty, hliníkové fólie ano --- Vápencové nebo vodní skvrny --- ano Støíkance tuku --- ano Kovovì matná zbarvení --- ano èisticí škrabky* èisticího prostøedku na sklokeramiku nebo nerez* *èisticí škrabku a èisticí prostøedky na sklokeramický nebo nerezový povrch získáte v odborném obchodì 3 Odolná zneèištìní odstraòte pomocí èisticího prostøedku na sklokeramický nebo nerezový povrch. 3 Škrábance nebo tmavé skvrny na sklokeramické ploše, již není možné odstranit, na funkci spotøebièe ale nemají vliv.

17 electrolux 17 Co dìlat, když... Problém Možná pøíèina Øešení Varné zóny nejdou zapnout nebo nefungují. Signalizace zbytkového tepla nic nehlásí. Opakovaný zvukový signál (6x), spotøebiè se vypne. Pøi vypnutém spotøebièi zazní zvukový signál. Zazní zvukový signál a spotøebiè se zapne a po 5 s opìt vypne; po 5 s zazní další zvukový signál. Na ukazateli se støídají dva varné stupnì. Od zapnutí spotøebièe uplynulo více než 10 vteøin. Je zapnuté zablokování. Dìtská pojistka je zapnutá. Dotkli jste se více senzorových tlaèítek souèasnì. Zasáhlo automatické vypínání. Zneèištìný ovládací panel Varná zóna byla pouze krátce v provozu a není proto horká. Jeden nebo více senzorových panelù jsou déle než 10 vteøin zakryté. Ovládací panel je úplnì nebo èásteènì zakrytý nìjakým pøedmìtem. Senzorový panel Zap/Vyp byl zakryt napø. utìrkou. Funkce Øízení výkonu snížila výkon této varné zóny. Spotøebiè opìt zapnìte. Zablokování vypnìte (viz èást Zablokování/odblokování ovládacího panelu ). Dìtskou pojistku vypnìte (viz èást "Dìtská pojistka"). Dotknìte se pouze jednoho senzorového tlaèítka. Pokud leží na ovládacím panelu nìjaké pøedmìty (hrnec, utìrka apod.), odstraòte je. Spotøebiè opìt zapnìte. Senzorová tlaèítka musejí být suchá a nesmí na nich být mastnota. Jestliže je varná zóna horká, zavolejte do zákaznické služby. Senzorový panel uvolnìte. Odstraòte ho. Na ovládací panel nepokládejte žádné pøedmìty. Viz èást Zapnout /vypnout funkci Øízení výkonu". svítí Nevhodná varná nádoba Použijte vhodnou varnou nádobu svítí Na varné zónì není žádná varná nádoba Prùmìr dna nádoby je pøíliš malý pro varnou zónu Zasáhla ochrana varné zóny pøed pøehøátím Položte nádobu na varnou zónu Pøejdìte na menší varnou zónu Použijte vhodnou varnou nádobu Varnou zónu vypnìte. Varnou zónu zase zapnìte Zasáhlo automatické vypínání Pøístroj vypnìte. Pøístroj zase zapnìte a èíslice se zobrazí. Porucha elektroniky. Spotøebiè odpojte na nìkolik minut od sítì (vyjmìte pojistku v domácí instalaci). Pokud se po zapnutí zobrazí opìt, zavolejte do zákaznické služby.

18 18 electrolux Jestliže se vám nepodaøí odstranit problém ani pomocí výše uvedených rad, obrat te se prosím na svého prodejce nebo na zákaznickou službu. 1 Upozornìní! Opravy spotøebièe smí provádìt pouze odbornì vyškolení pracovníci. Neodborné opravy mohou pro uživatele pøedstavovat znaèné nebezpeèí. 3 Jestliže v pøípadì špatné obsluhy spotøebièe zavoláte do servisu, mùže se stát, že budete muset návštìvu opraváøe zaplatit, i když je spotøebiè ještì v záruce.

19 electrolux 19 Provozní zvuky Bìhem provozu indukèních varných zón mohou podle materiálu a zpracování dna vznikat ve varném spotøebièi tyto zvuky: Praskání (1) pøi používání varných nádob z rùzných materiálù (sendvièová konstrukce) Pískání (1) pøi provozu jedné varné zóny nebo nìkolika varných zón s vysokými výkony, když se používají varné nádoby z rùzných materiálù (sendvièová konstrukce) Bzuèení (2) mùže se vyskytovat u vysokých výkonových stupòù Klikání (2) bìhem procesù elektronického spínání Huèení, bzuèení (3) Spotøebiè je vybaven ventilátorem pro chlazení elektroniky. Pøi provozu ventilátoru je slyšet bzuèivý nebo huèivý zvuk, který se mùže mìnit podle výkonu a po vypnutí spotøebièe mùže ještì chvíli pøetrvávat. Popsané zvuky jsou normální a neupozoròují na žádnou závadu

20 20 electrolux Likvidace 2 Obalový materiál Použité obalové materiály jsou ekologické a recyklovatelné. Umìlé hmoty jsou oznaèeny následujícím zpùsobem: >PE<, >PS<, atd. Obalový materiál zlikvidujte v souladu s jeho oznaèením ve speciálních sbìrných dvorech ve své obci. 2 Starý spotøebiè Symbol W na výrobku nebo jeho balení udává, že tento výrobek nepatøí do domácího odpadu. Je nutné odvézt ho do sbìrného místa pro recyklaci elektrického a elektronického zaøízení. Zajištìním správné likvidace tohoto výrobku pomùžete zabránit negativním dùsledkùm pro životní prostøedí a lidské zdraví, které by jinak byly zpùsobeny nevhodnou likvidací tohoto výrobku. Podrobnìjší informace o recyklaci tohoto výrobku zjistíte u pøíslušného místního úøadu, služby pro likvidaci domovního odpadu nebo v obchodì, kde jste výrobek zakoupili.

21 electrolux 21 Pokyny k montáži 1 Bezpeènostní pokyny Pozor! Bezpodmíneènì si pøeètìte! Dodržujte zákony, naøízení, smìrnice a normy platné v zemi instalace (bezpeènostní ustanovení, odborné a øádné provedení recyklace apod.). Montáž smìjí provádìt pouze odbornì kvalifikovaní pracovníci. Dodržujte minimální bezpeènostní vzdálenosti od jiných spotøebièù a nábytku. Ochrana proti (nebezpeènému) dotyku musí být zajištìna instalací, napøíklad zásuvky se smí pøímo pod spotøebiè instalovat pouze s ochranným dnem. Plochy výøezu na pracovní desce je nutné chránit vhodným tìsnicím materiálem proti vlhkosti. Tìsnìní hermeticky spojuje spotøebiè s pracovní deskou. Spodní stranu spotøebièe chraòte pøi vestavbì pøed párou a vlhkostí, napø. z myèky nádobí nebo trouby. Spotøebiè neinstalujte hned vedle dveøí nebo pod okna. Prudce otevøené dveøe nebo okna by mohly srazit horkou nádobu z varné plotýnky. z Nebezpeèí úrazu elektrickým proudem. Pøipojovací svorka sítì je pod napìtím. Vypnìte napìtí do pøipojovací svorky. Dodržujte pøipojovací schéma. Dodržujte bezpeènostní pravidla pro elektrotechniku. Zajistìte odbornou montáž ochrany pøed dotykem. Pøipojení elektrické instalace nechte provést odborníkem v oboru elektro. z Škody zpùsobené elektrickým proudem. Volné a neodborné zásuvné spoje mohou zpùsobit pøehøátí svorky. Pøipojení svorek musí být provedeno odbornì. Zajistìte odlehèení tahu kabele. Pøi 1-fázovém nebo 2-fázovém pøipojení je nutné vždy použít odpovídající pøívodní kabel typu Typ H05BB-F T max. 90 C (nebo kvalitnìjší). Dojde-li k poškození pøívodního kabelu, musí být nahrazen speciálním pøívodním kabelem (typ H05BB-F T max. 90 C, nebo kvalitnìjším. Získáte ho v zákaznické službì. Elektrická instalace musí být provedena tak, aby spotøebiè bylo možné odpojit od sítì všemi póly s min. vzdáleností kontaktù 3 mm. Jako vhodné odpojovací zaøízení doporuèujeme napø. pojistkový spínaè LS, pojistky (šroubovací pojistky se musí vyjmout z objímky), spínaè FI a stykaè. Nalepení tìsnìní Vyèistìte prostor výøezu pracovní desky. Na jedné stranì nalepte samolepící pásek, který je souèástí vybavení, souvisle na spodní stranu varné desky podél vnìjšího okraje sklokeramické desky. Pásek nenatahujte. Spoj by mìl být uprostøed jedné strany. Po odøíznutí vhodné délky (pøidejte nìkolik mm) k sobì pøitisknìte na plocho oba konce.

22 22 electrolux Montáž

23 electrolux 23

24 24 electrolux

25 electrolux 25

26 26 electrolux Typový štítek EHD60125P 55GADD8AU ELECTROLUX 230 V 50 Hz Induction 7,4 kw 7,4 kw

27 electrolux 27 Servis Zjistíte-li technickou poruchu, pokuste se problém nejprve odstranit sami s pomocí návodu (viz èást Co dìlat, když... ). Jestliže se vám problém nepodaøí vyøešit, obrat te se prosím na zákaznickou službu nebo na našeho servisního partnera. Abychom vám mohli rychle pomoci, potøebujeme vìdìt následující údaje: tøímístnou kombinaci písmen a èíslic sklokeramiky znaèku modelu výrobní èíslo (PNC) sériové èíslo (S-No.) (èísla najdete na výrobním štítku) Typ poruchy pøípadné chybové hlášení, které se objevuje na displeji Doporuèujeme vám, abyste si tato èísla zapsali na následující øádky zde v návodu, abyste je mìli vždy po ruce: Znaèka modelu:..... Výrob. è:..... Sériové èíslo:.....
