5. PŘÍČKY NENOSNÁ DESKOVÁ KONSTRUKCE, DĚLÍ PROSTOR NA MÍSTNOSTI.

Transkript

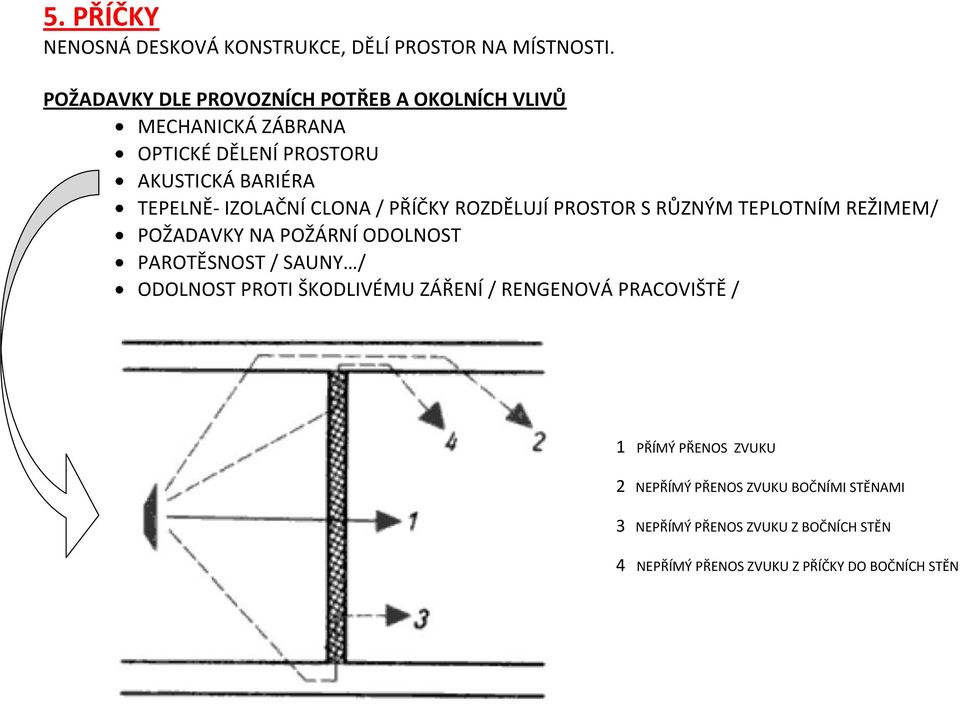

1 5. PŘÍČKY NENOSNÁ DESKOVÁ KONSTRUKCE, DĚLÍ PROSTOR NA MÍSTNOSTI. POŽADAVKY DLE PROVOZNÍCH POTŘEB A OKOLNÍCH VLIVŮ MECHANICKÁ ZÁBRANA OPTICKÉ DĚLENÍ PROSTORU AKUSTICKÁ BARIÉRA TEPELNĚ- IZOLAČNÍ CLONA / PŘÍČKY ROZDĚLUJÍ PROSTOR S RŮZNÝM TEPLOTNÍM REŽIMEM/ POŽADAVKY NA POŽÁRNÍ ODOLNOST PAROTĚSNOST / SAUNY / ODOLNOST PROTI ŠKODLIVÉMU ZÁŘENÍ / RENGENOVÁ PRACOVIŠTĚ / 1 PŘÍMÝ PŘENOS ZVUKU 2 NEPŘÍMÝ PŘENOS ZVUKU BOČNÍMI STĚNAMI 3 NEPŘÍMÝ PŘENOS ZVUKU Z BOČNÍCH STĚN 4 NEPŘÍMÝ PŘENOS ZVUKU Z PŘÍČKY DO BOČNÍCH STĚN

2 PODLE KONSTRUKCE CELISTVÉ / Z JEDNÉ VRSTVY STEJNORODÉHO MATERIÁLU / DVOJITÉ / ZE DVOU DÍLČÍCH STĚN ODDĚLENÝCH SOUVISLOU VZDUCHOVOU MEZEROU / KOMBINOVANÉ / JEDNODUCHÁ STĚNA S PŘEDSTĚNOU JEDNOSTRANOU NEBO OBOUSTRANOU SKŘÍŇOVÉ / NÁBYTKOVÁ SESTAVA /

3 PODLE MOŽNOSTI PŘEMÍSTĚNÍ PEVNÉ / REALIZUJÍ SE NA STROP PŘED PODLAHOU,ODSTRAŇUJÍ SE DEMOLICÍ / PŘEMÍSTITELNÉ /SESTAVENÉ Z DÍLCŮ,KTERÉ SE MONTUJÍ PO OMÍTKÁCH NA HOTOVOU PODLAHU ALZE JE BEZ POŠKOZENÍ DEMONTOVAT A PŘEMÍSTIT / POHYBLIVÉ / KOMPLEXNÍ HOTOVÝ VÝROBEK,JEHOŽ KCE UMOŽŇUJE DOČASNOU DISPOZIČNÍ ZMĚNU MÍSTNOSTI o POSUVNÉ o SKLÁDACÍ o HARMONIKOVÉ

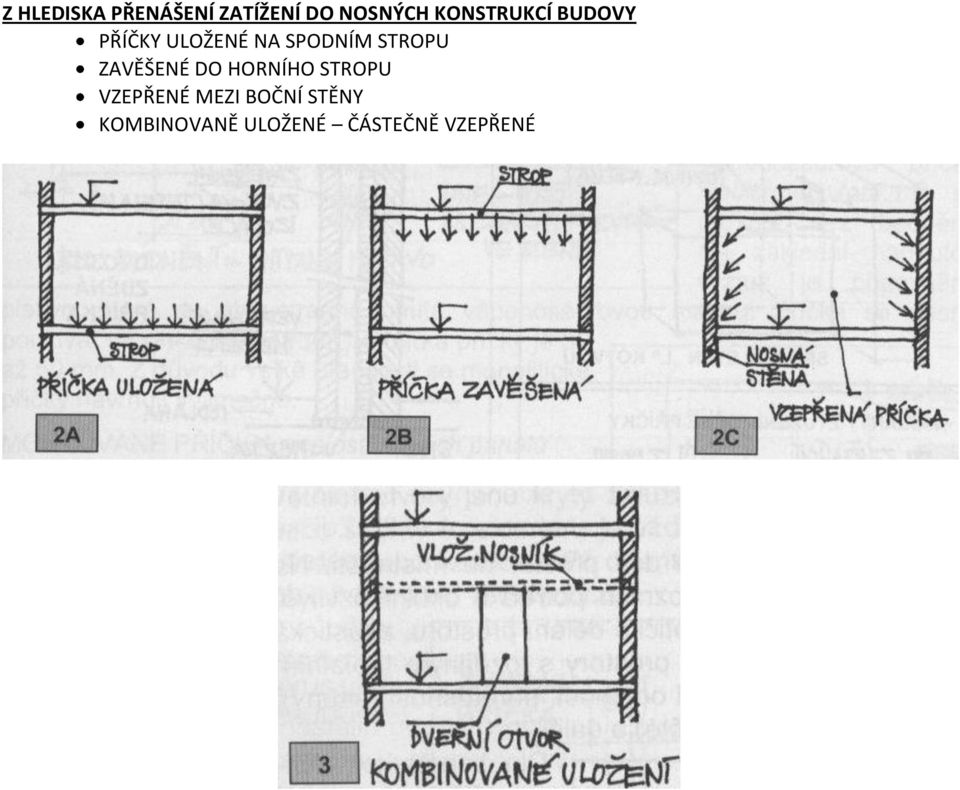

4 Z HLEDISKA PŘENÁŠENÍ ZATÍŽENÍ DO NOSNÝCH KONSTRUKCÍ BUDOVY PŘÍČKY ULOŽENÉ NA SPODNÍM STROPU ZAVĚŠENÉ DO HORNÍHO STROPU VZEPŘENÉ MEZI BOČNÍ STĚNY KOMBINOVANĚ ULOŽENÉ ČÁSTEČNĚ VZEPŘENÉ

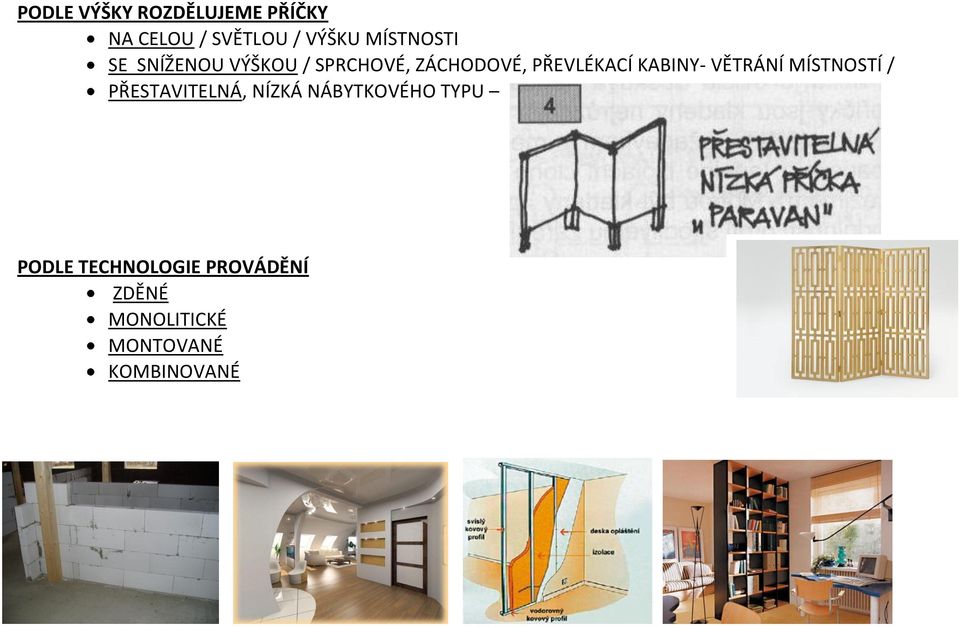

5 PODLE VÝŠKY ROZDĚLUJEME PŘÍČKY NA CELOU / SVĚTLOU / VÝŠKU MÍSTNOSTI SE SNÍŽENOU VÝŠKOU / SPRCHOVÉ, ZÁCHODOVÉ, PŘEVLÉKACÍ KABINY- VĚTRÁNÍ MÍSTNOSTÍ / PŘESTAVITELNÁ, NÍZKÁ NÁBYTKOVÉHO TYPU PARAVÁN PODLE TECHNOLOGIE PROVÁDĚNÍ ZDĚNÉ MONOLITICKÉ MONTOVANÉ KOMBINOVANÉ

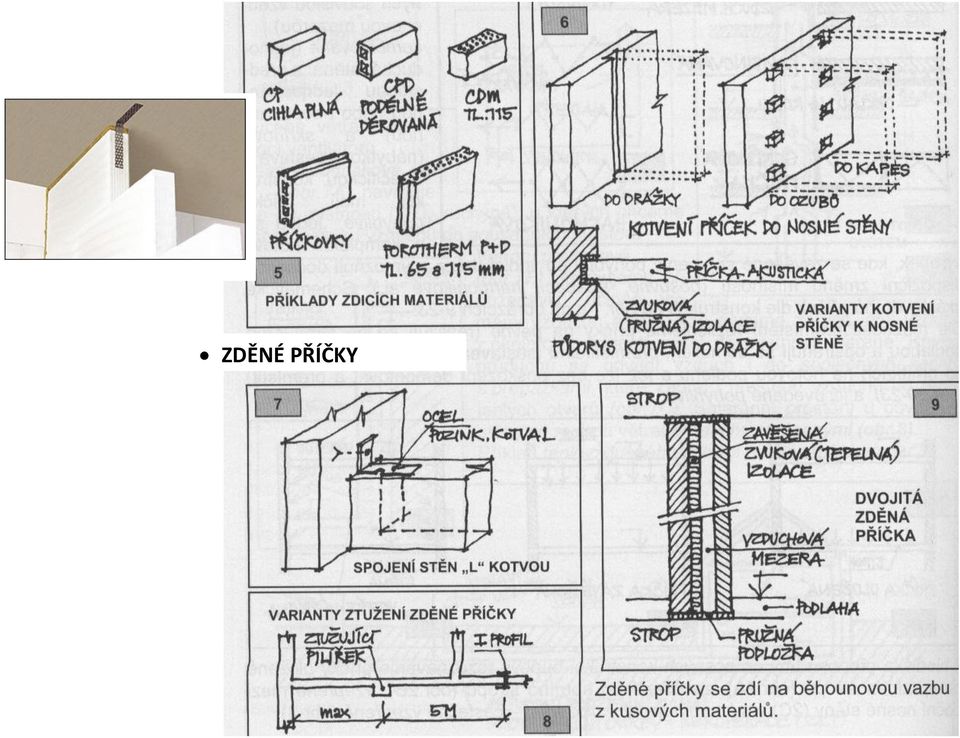

6 ZDĚNÉ PŘÍČKY

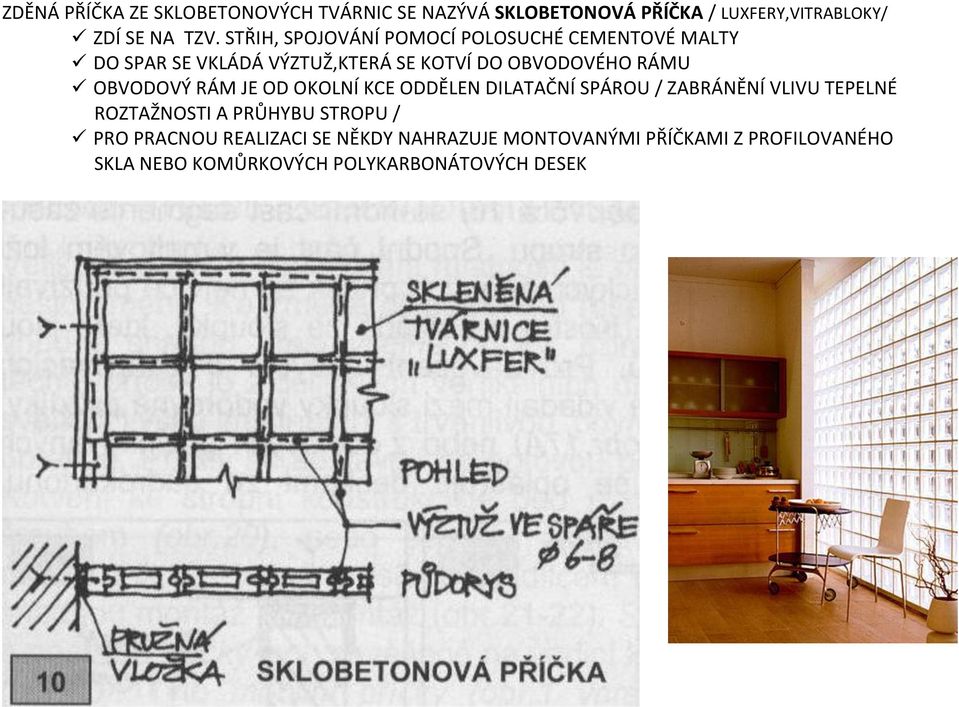

7 ZDĚNÁ PŘÍČKA ZE SKLOBETONOVÝCH TVÁRNIC SE NAZÝVÁ SKLOBETONOVÁ PŘÍČKA / LUXFERY,VITRABLOKY/ ZDÍ SE NA TZV. STŘIH, SPOJOVÁNÍ POMOCÍ POLOSUCHÉ CEMENTOVÉ MALTY DO SPAR SE VKLÁDÁ VÝZTUŽ,KTERÁ SE KOTVÍ DO OBVODOVÉHO RÁMU OBVODOVÝ RÁM JE OD OKOLNÍ KCE ODDĚLEN DILATAČNÍ SPÁROU / ZABRÁNĚNÍ VLIVU TEPELNÉ ROZTAŽNOSTI A PRŮHYBU STROPU / PRO PRACNOU REALIZACI SE NĚKDY NAHRAZUJE MONTOVANÝMI PŘÍČKAMI Z PROFILOVANÉHO SKLA NEBO KOMŮRKOVÝCH POLYKARBONÁTOVÝCH DESEK

8 MONOLITICKÉ PŘÍČKY / Z DŮVODU VĚTŠÍ PRACNOSTI SE NAVRHUJÍ VYJÍMEČNĚ / O MONIEROVA PŘÍČKA PO VYNÁLEZCI ŽELEZOBETONU / J.MONIER * / BETONOVÁ SMĚS SE DUSÁ DO BEDNĚNÍ S VÝZTUŽÍ JOSEPS MONIER Pařížský zahradník Joseph Monier, se narodil na jihu Francie v Saint-Quentin de Poterie 8. listopadu Kolem třicítky našel v Paříži místo jako zahradník a na konci 60. let experimentoval s betonovými květináči, které mu však mrazem praskaly. Aby tomu zabránil, použil při jejich výrobě někdy před r drátěného pletiva. R získal patent na výrobu nádob a nádrží z železných drátů a cementu pro zahradnické účely. A pak už následoval jeden patent za druhým. Armované trubky (1868), železobetonové desky (1868), dále mosty a klenby, železniční pražce a řada dalších. Když Monier v roce 1906 zemřel, byl už jeho systém uznávanou technologií.

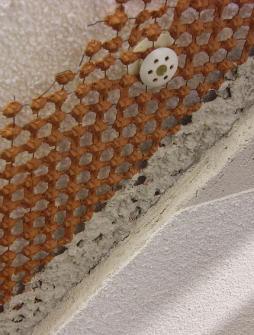

9 O RABITZOVA VÁPENOSÁDROVÁ PŘÍČKA PROVÁDÍ SE BEZ BEDNĚNÍ NA ZÁKLADNÍ NAPNUTOU VÝZTUŽ JE PŘIPEVNĚNO PLETIVO, KTERÉ SE OBOUSTRANNĚ OMÍTÁ VÁPENOSÁDROVOU OMÍTKOU PŘÍČKA NENÍ VHODNÁ DO VLHKÉHO PROSTŘEDÍ JEJÍ TLOUŠŤKA JE MM RABITZOVO PLETIVO-POZINKOVANÉ DRÁTĚNÉ PLETIVO, SÍLA DRÁTU AŽ 1 MM, SVĚTLOST OČEK 10X10 MM

10 MONTOVANÉ PŘÍČKY O Z CELOSTĚNOVÝCH PANELŮ O Z VERTIKÁLNÍCH DÍLCŮ O PŘÍČKY MONTOVANÉ TZV. NA KOSTRU O PROSVĚTLOVACÍ STĚNY V KOVOVÝCH RÁMECH O Z CELOSTĚNOVÝCH PANELŮ Z ŽB POUŽÍVANÉ V PREFABRIKOVANÉ VÝSTAVBĚ OSAZOVANÉ PŘED MONTÁŽÍ HORNÍCH STROPŮ OBTÍŽNÁ DEMOLICE

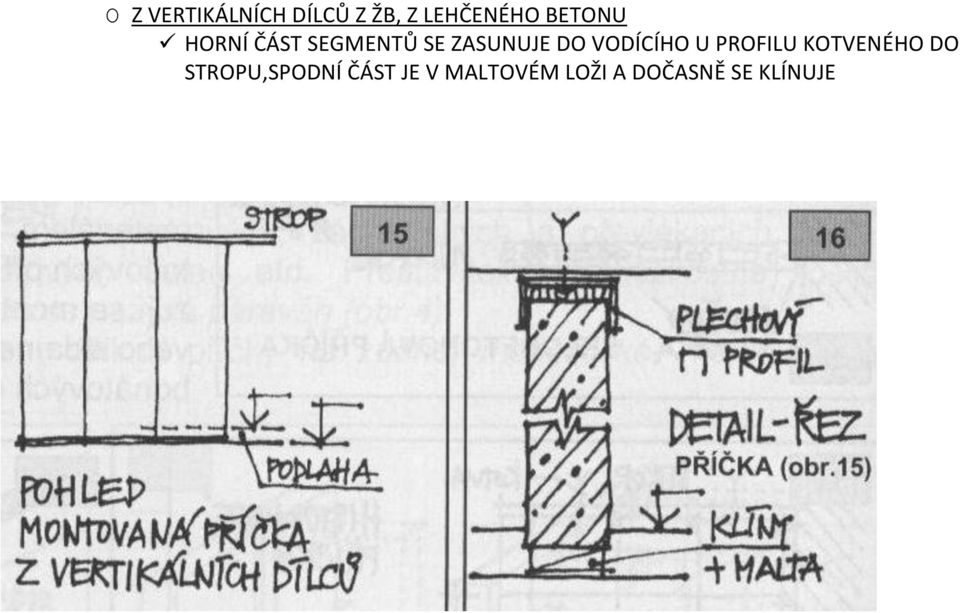

11 O Z VERTIKÁLNÍCH DÍLCŮ Z ŽB, Z LEHČENÉHO BETONU HORNÍ ČÁST SEGMENTŮ SE ZASUNUJE DO VODÍCÍHO U PROFILU KOTVENÉHO DO STROPU,SPODNÍ ČÁST JE V MALTOVÉM LOŽI A DOČASNĚ SE KLÍNUJE

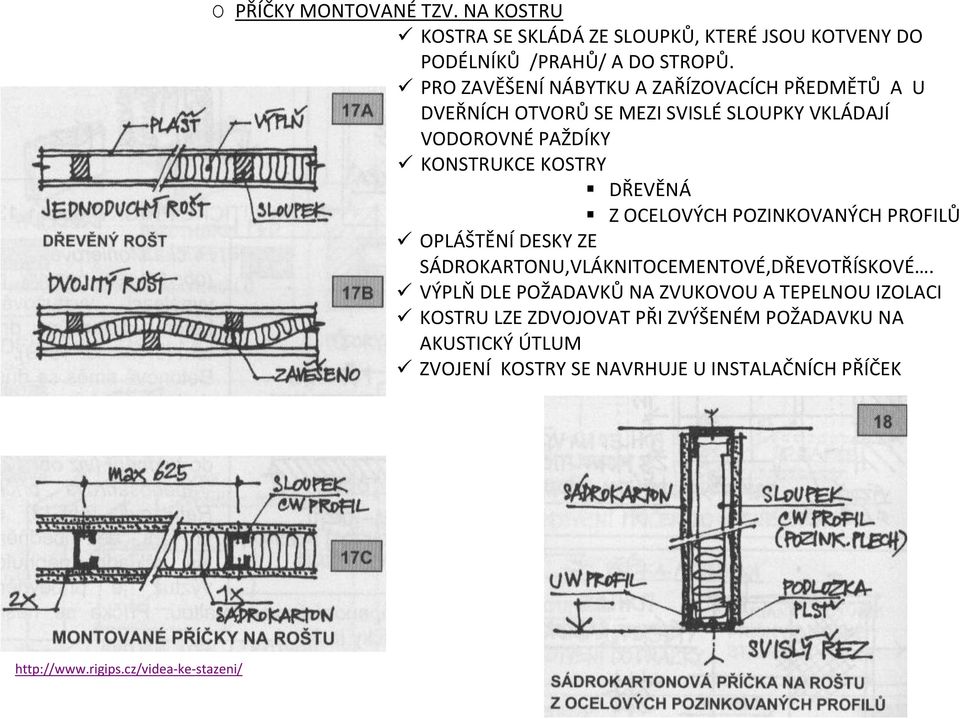

12 O PŘÍČKY MONTOVANÉ TZV. NA KOSTRU KOSTRA SE SKLÁDÁ ZE SLOUPKŮ, KTERÉ JSOU KOTVENY DO PODÉLNÍKŮ /PRAHŮ/ A DO STROPŮ. PRO ZAVĚŠENÍ NÁBYTKU A ZAŘÍZOVACÍCH PŘEDMĚTŮ A U DVEŘNÍCH OTVORŮ SE MEZI SVISLÉ SLOUPKY VKLÁDAJÍ VODOROVNÉ PAŽDÍKY KONSTRUKCE KOSTRY DŘEVĚNÁ Z OCELOVÝCH POZINKOVANÝCH PROFILŮ OPLÁŠTĚNÍ DESKY ZE SÁDROKARTONU,VLÁKNITOCEMENTOVÉ,DŘEVOTŘÍSKOVÉ. VÝPLŇ DLE POŽADAVKŮ NA ZVUKOVOU A TEPELNOU IZOLACI KOSTRU LZE ZDVOJOVAT PŘI ZVÝŠENÉM POŽADAVKU NA AKUSTICKÝ ÚTLUM ZVOJENÍ KOSTRY SE NAVRHUJE U INSTALAČNÍCH PŘÍČEK

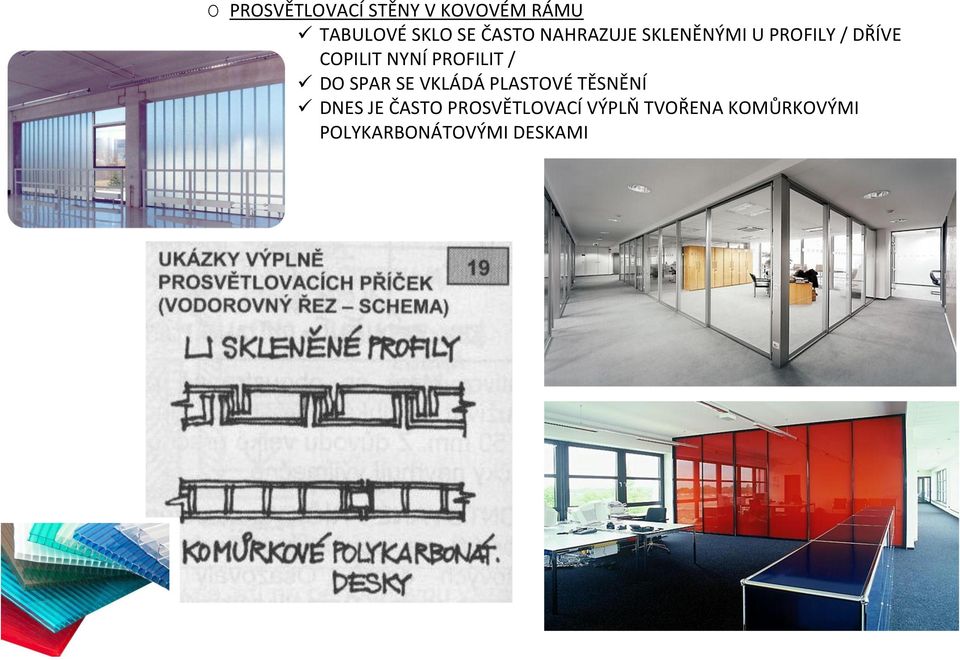

13 O PROSVĚTLOVACÍ STĚNY V KOVOVÉM RÁMU TABULOVÉ SKLO SE ČASTO NAHRAZUJE SKLENĚNÝMI U PROFILY / DŘÍVE COPILIT NYNÍ PROFILIT / DO SPAR SE VKLÁDÁ PLASTOVÉ TĚSNĚNÍ DNES JE ČASTO PROSVĚTLOVACÍ VÝPLŇ TVOŘENA KOMŮRKOVÝMI POLYKARBONÁTOVÝMI DESKAMI

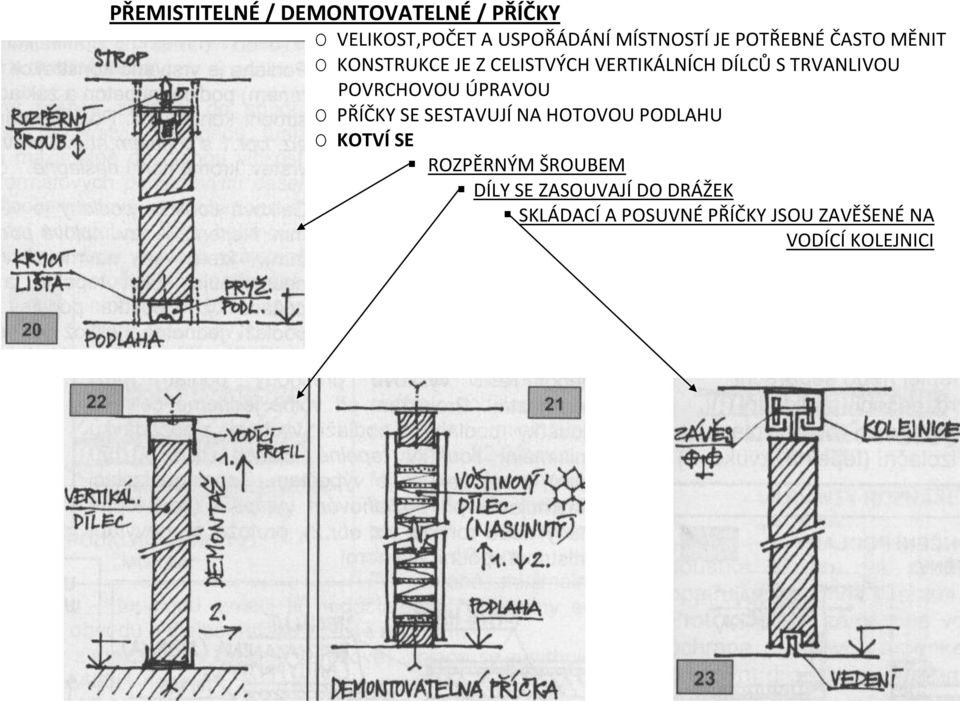

14 PŘEMISTITELNÉ / DEMONTOVATELNÉ / PŘÍČKY O VELIKOST,POČET A USPOŘÁDÁNÍ MÍSTNOSTÍ JE POTŘEBNÉ ČASTO MĚNIT O KONSTRUKCE JE Z CELISTVÝCH VERTIKÁLNÍCH DÍLCŮ S TRVANLIVOU POVRCHOVOU ÚPRAVOU O PŘÍČKY SE SESTAVUJÍ NA HOTOVOU PODLAHU O KOTVÍ SE ROZPĚRNÝM ŠROUBEM DÍLY SE ZASOUVAJÍ DO DRÁŽEK SKLÁDACÍ A POSUVNÉ PŘÍČKY JSOU ZAVĚŠENÉ NA VODÍCÍ KOLEJNICI

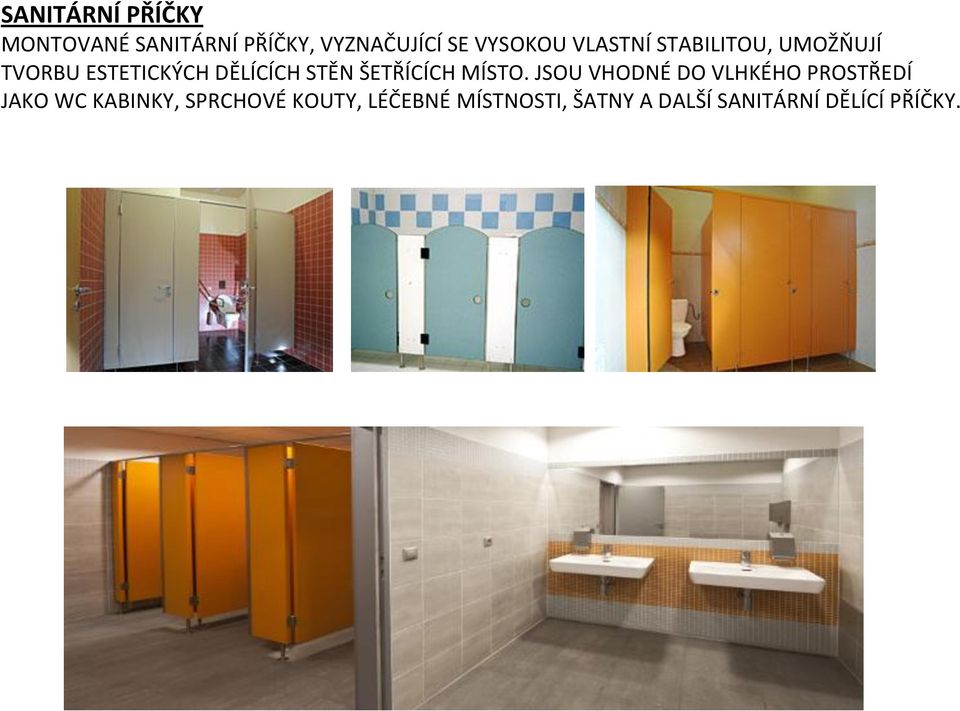

15 SANITÁRNÍ PŘÍČKY MONTOVANÉ SANITÁRNÍ PŘÍČKY, VYZNAČUJÍCÍ SE VYSOKOU VLASTNÍ STABILITOU, UMOŽŇUJÍ TVORBU ESTETICKÝCH DĚLÍCÍCH STĚN ŠETŘÍCÍCH MÍSTO. JSOU VHODNÉ DO VLHKÉHO PROSTŘEDÍ JAKO WC KABINKY, SPRCHOVÉ KOUTY, LÉČEBNÉ MÍSTNOSTI, ŠATNY A DALŠÍ SANITÁRNÍ DĚLÍCÍ PŘÍČKY.

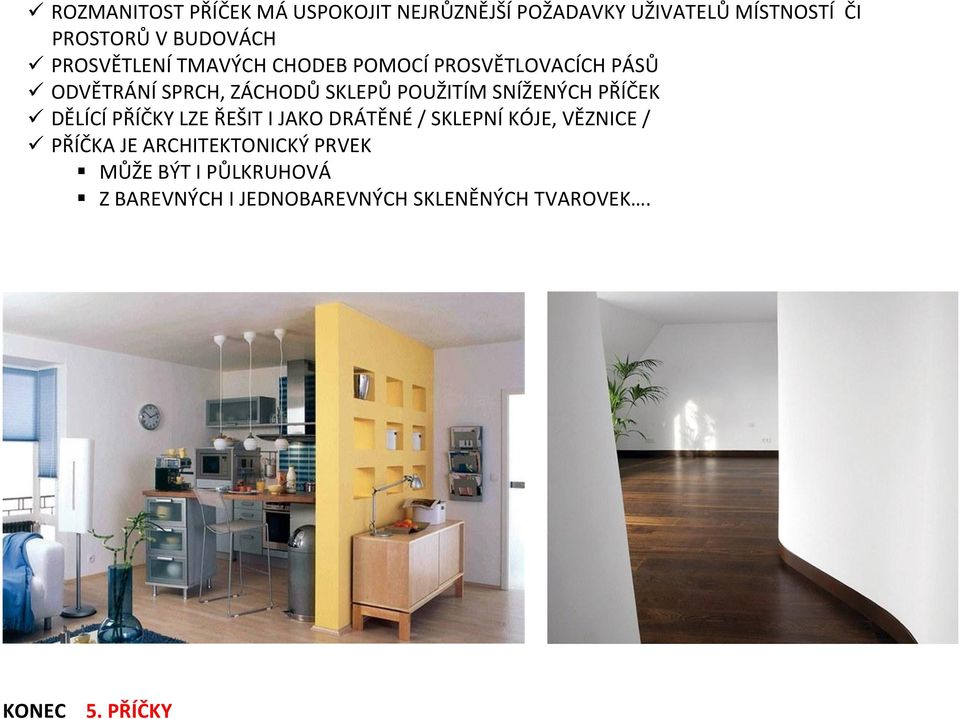

16 ROZMANITOST PŘÍČEK MÁ USPOKOJIT NEJRŮZNĚJŠÍ POŽADAVKY UŽIVATELŮ MÍSTNOSTÍ ČI PROSTORŮ V BUDOVÁCH PROSVĚTLENÍ TMAVÝCH CHODEB POMOCÍ PROSVĚTLOVACÍCH PÁSŮ ODVĚTRÁNÍ SPRCH, ZÁCHODŮ SKLEPŮ POUŽITÍM SNÍŽENÝCH PŘÍČEK DĚLÍCÍ PŘÍČKY LZE ŘEŠIT I JAKO DRÁTĚNÉ / SKLEPNÍ KÓJE, VĚZNICE / PŘÍČKA JE ARCHITEKTONICKÝ PRVEK MŮŽE BÝT I PŮLKRUHOVÁ Z BAREVNÝCH I JEDNOBAREVNÝCH SKLENĚNÝCH TVAROVEK. KONEC 5. PŘÍČKY
