1 TROJCESTNÝ VENTIL 3/4 A 1 Technické informace, návod k instalaci a obsluze Člen MONIER GROUP

2 Budoucnost patří slunci Zdroj energie, který se vyplatí využít Celosvětovou roční potřebu energie slunce vyzáří na Zemi přibližně během 3 hodin! Velká krychle představuje energii, kterou slunce vyzáří za jeden rok, zatímco malé krychle znázorňují současné zásoby energie. Nejmenší krychle symbolizuje celosvětovou roční potřebu energie. Plyn Olej Sluneční energie dopadající na Zemi za 1 rok Během několika málo hodin dodá slunce celosvětovou roční potřebu energie. Slunce je volně dostupný, ekologický zdroj energie, za který neplatíte. Je základem veškerého života na Zemi. 2 Uhlí Současné dostupné zásoby energie Uran Celosvětová roční potřeba energie

3 Obsah / Obecné pokyny / Technické normy a pokyny Obecné pokyny 3 Výrobce 3 Pokyny a doporučení 3 Technické normy a pokyny 3 Obsah balení 4 Technický popis 4 Hydraulické charakteristiky 4 Rozměry 5 Funkce 5, 6 Připojení k řídící jednotce, připojení do elektrické sítě 6 Obecné pokyny Výrobce: BRAMAC střešní systémy spol. s r.o. Kolbenova 5a Praha 9 tel.: fax.: info.cz@bramac.com Pokyny a doporučení Instalace a uvedení zařízení do provozu smí být provedeno pouze kvalifi kovanou osobou (instalatér) v souladu s tímto návodem k instalaci a obsluze. Instalatér přebírá odpovědnost za správné, bezpečné a kompletní uvedení zařízení do provozu. Při instalaci a uvádění zařízení do provozu je třeba dbát na dodržování příslušných platných norem a předpisů. Před a během uvedení zařízení do provozu se musí u veškerých spojů a napojení zkontrolovat těsnost. Další kontrola se musí provést po prvním dosažení požadované teploty v zařízení. Kontrola a údržba musí být prováděna v pravidelných intervalech. Firma Bramac doporučuje pravidelnou roční kontrolu a údržbu zařízení kvalifi kovanou osobou. Technické normy a pokyny Je nutné dodržování platných norem a bezpečnostních předpisů. 3

4 Technický popis / Hydraulické charakteristiky Obsah balení Trojcestný ventil (1ks): Trojcestný ventil 3/4 nebo 1 Technický popis Trojcestný ventil je poháněný elektromotorem s možností manuálního otevření. Technická data: Napájení Příkon Krytí Vodiče Délka kabelu V 5-6 W IP 22* max. 3 A 1 m Provozní teplota kapaliny Provozní teplota Rychlost otevírání ventilu Rychlost uzavírání ventilu Nominální tlak C** pokojová (max. 60 C) 20 s 6 s PN 10 * Podle norem IEC 529, CEI EN ** Krátkodobě max. 150 C Použité materiály: ventil mosaz, vratné pružiny nerezová ocel, kryt plast ABS Hydraulické charakteristiky Typ Max. rozdíl tlaků Max. průtok 3/4 1,57 kg/cm 2 (154 kpa) 7,8 m 3 /h 1 0,63 kg/cm 2 (61,8 kpa) 12,6 m 3 /h 3/4 1 Maximální rozdíl tlaků Tlakové ztráty (mm H 2 O) ΔP = 0,63 kg/cm 2 (61,8 kpa) Průtok (l/min.) 4

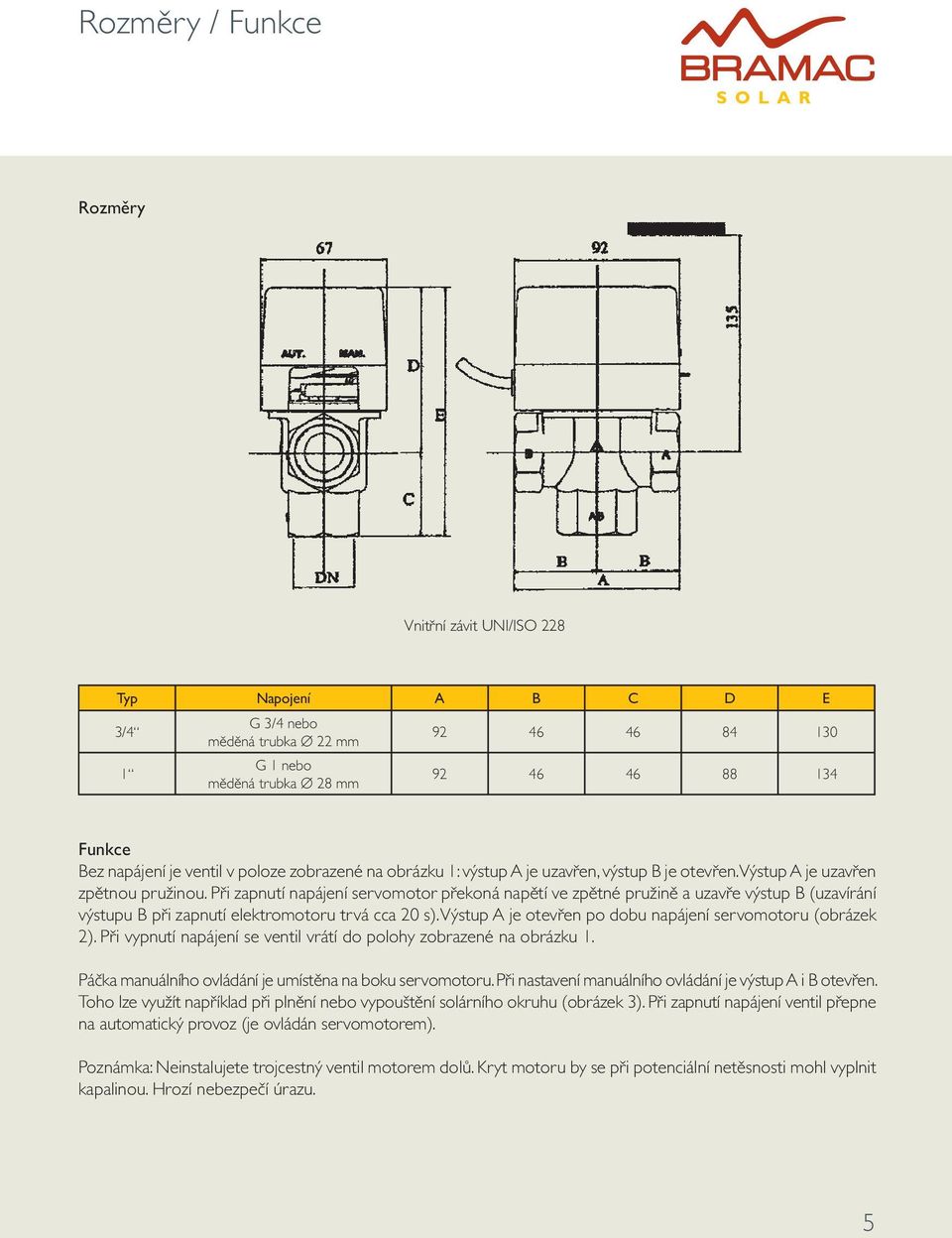

5 Rozměry / Funkce Rozměry Vnitřní závit UNI/ISO 228 Typ Napojení A B C D E 3/4 1 G 3/4 nebo měděná trubka 22 mm G 1 nebo měděná trubka 28 mm Funkce Bez napájení je ventil v poloze zobrazené na obrázku 1: výstup A je uzavřen, výstup B je otevřen. Výstup A je uzavřen zpětnou pružinou. Při zapnutí napájení servomotor překoná napětí ve zpětné pružině a uzavře výstup B (uzavírání výstupu B při zapnutí elektromotoru trvá cca 20 s). Výstup A je otevřen po dobu napájení servomotoru (obrázek 2). Při vypnutí napájení se ventil vrátí do polohy zobrazené na obrázku 1. Páčka manuálního ovládání je umístěna na boku servomotoru. Při nastavení manuálního ovládání je výstup A i B otevřen. Toho lze využít například při plnění nebo vypouštění solárního okruhu (obrázek 3). Při zapnutí napájení ventil přepne na automatický provoz (je ovládán servomotorem). Poznámka: Neinstalujete trojcestný ventil motorem dolů. Kryt motoru by se při potenciální netěsnosti mohl vyplnit kapalinou. Hrozí nebezpečí úrazu. 5

6 Funkce / Připojení Připojení k řídící jednotce, připojení do elektrické sítě Vodiče trojcestného ventilu připojte podle řídící jednotky nebo termostatu podle obrázku. 6

7 Střešní a solární systémy Bramac 7

8 BRAMAC střešní systémy spol. s r. o., Kolbenova 5a, Praha 9 T: F: W: I:
