1 Návod k obsluze Technologie pro hledání úniků
2 Měřitelné úspěchy s přístroji SEWERIN Rozhodli jste se pro kvalitní výrobek firmy SEWERIN - dobrá volba! Naše přístroje se vyznačují optimálním výkonem a hospodárností. Splňují národní i mezinárodní směrnice. To Vám zaručuje při práci vysokou bezpečnost. Návod k obsluze Vám pomůže přístroj rychle a bezpečně obsluhovat. Pro další informace jsou Vám naši pracovníci kdykoliv a rádi k dispozici. Váš
3 Vzhled přijímače Displej Rukojeť s ovládacím knoflíkem Reproduktor Schránka na baterie Připojovací pole Otočný bod Anténní rameno (sklopné) Anténa Obr. 1: Provedení přijímače Reset Konektor pro příslušenství*) Konektor komunikace*) Konektor sluchátek *) Konektor není připraven a proto nesmí být uživatelem používán. Obr. 2: Připojovací pole přijímače
4 Vzhled generátoru G 100 Odnímatelné kryty Obslužné pole Připojovací pole Schránka na baterie (není vidět) je přístupná jen při otevřeném kufru. Obr. 3: Vzhled generátoru G 100
5 Návod k obsluze V de
6 Vysvětlení symbolů POZOR! Ohrožení osob! Za tímto symbolem následují pokyny k bezpečnosti, které je bezpodmínečně nutné dodržet, aby nedošlo ke zranění osob! UPOZORNĚNÍ! Ohrožení věcí! Za tímto symbolem následují pokyny k bezpečnosti, které je bezpodmínečně nutné dodržet, aby nedošlo k věcným škodám! Poznámka: Za tímto symbolem následují informace, které přesahují vlastní obsluhu výrobku.
7 Obsah strana 1 ÚVOD Záruka Účel použití Komponenty UtiliTrac Použití k určenému účelu Obecné pokyny k bezpečnosti PŘIJÍMAČ Obecně Popis přístroje Ovládací knoflík Připojovací pole Displej Displej při menu LEITUNG (vedení) a O-SENDER (lokalizační vysí lač) Displej MAX PLUS (LEITUNG) a MAX PLUS (O-SENDER) Displej při MAXIMUM a MINIMUM Vysvětlení zvolených prvků Nitkový kříž nebo středící kruh Hodnota ANR (absolutní intenzita pole) Indikace signálu (relativní intenzita pole) Symbol baterie Symbol cívky Pole s instrukcí Informační pole Symbol času Informace o hloubce a její přesnosti Frekvence Volba frekvence DURCH SCANNEN Výběr frekvence ze seznamu (LISTE) Oblíbené frekvence Napájení elektrickým proudem Obsluha Vyklopení antény Zapnutí přijímače Vypnutí přijímače Menu pro nastavování Volba frekvence, lokalizační metody, obecně Nastavení hlasitosti, kontrastu, prahu osvětlení I

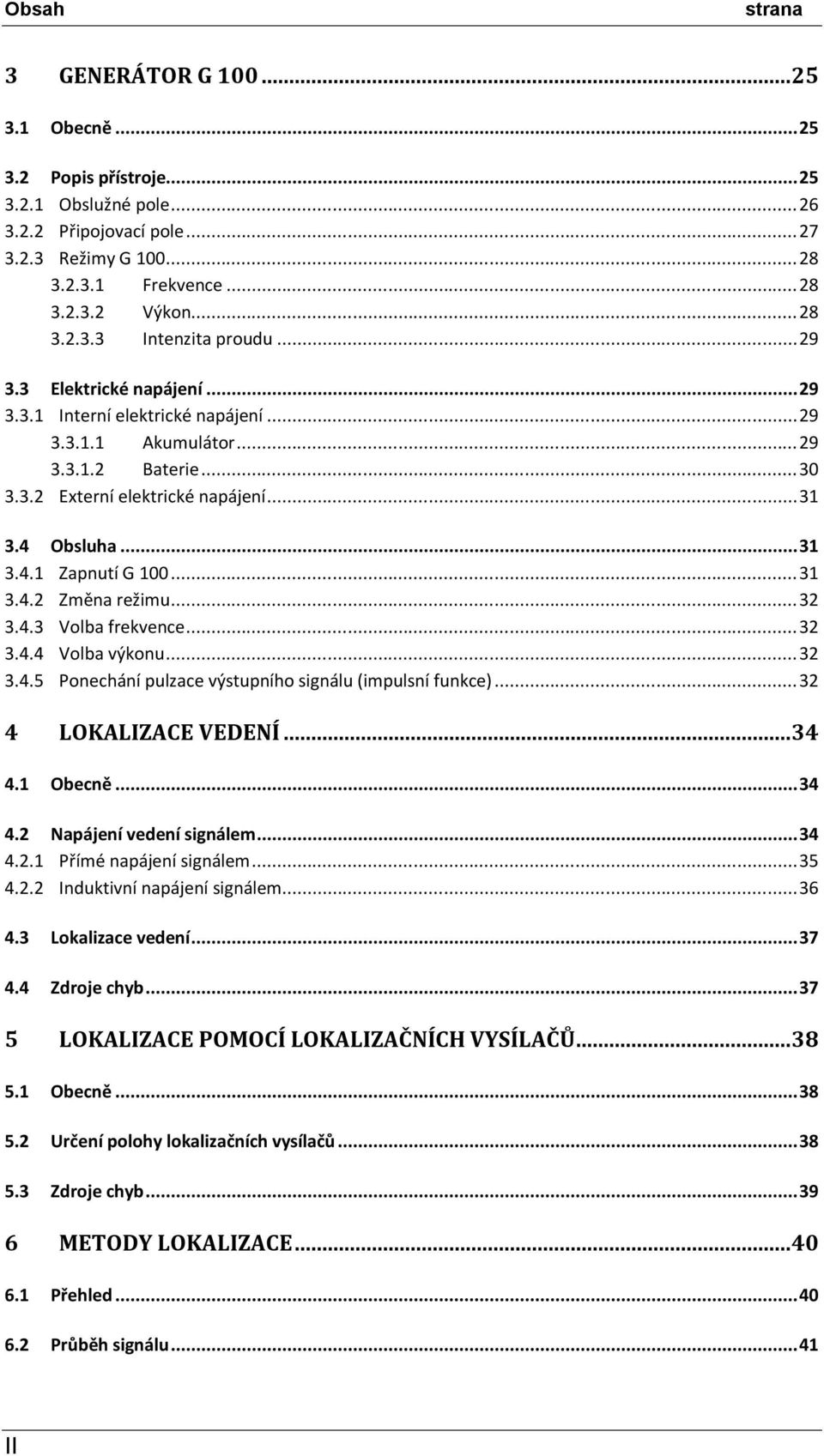

8 Obsah strana 3 GENERÁTOR G Obecně Popis přístroje Obslužné pole Připojovací pole Režimy G Frekvence Výkon Intenzita proudu Elektrické napájení Interní elektrické napájení Akumulátor Baterie Externí elektrické napájení Obsluha Zapnutí G Změna režimu Volba frekvence Volba výkonu Ponechání pulzace výstupního signálu (impulsní funkce) LOKALIZACE VEDENÍ Obecně Napájení vedení signálem Přímé napájení signálem Induktivní napájení signálem Lokalizace vedení Zdroje chyb LOKALIZACE POMOCÍ LOKALIZAČNÍCH VYSÍLAČŮ Obecně Určení polohy lokalizačních vysílačů Zdroje chyb METODY LOKALIZACE Přehled Průběh signálu II
9 Obsah strana 6.3 Lokalizace s LEITUNG Lokalizace s O-SENDER Lokalizace s MAX PLUS (LEITUNG) Lokalizace s MAX PLUS (O-SENDER) Lokalizace s MAXIMUM Lokalizace s MINIMUM RADY A POMOC Problémy s přijímačem Běžné problémy Chyby při volbě frekvence DURCH SCANNEN Problémy s G PŘÍLOHY Technické údaje a podmínky přípustné při používání Přijímač Generátor G Frekvence, které jsou k dispozici Přijímač Generátor G Příslušenství Prohlášení o shodě podle ES Pokyny k likvidaci Odborné výrazy a zkratky REJSTŘÍK III
10 1 Úvod 1 Úvod 1.1 Záruka Pokud jde o záruku, musí se v souvislosti s funkcí a bezpečností dbát následujících pokynů. Firma Hermann Sewerin GmbH neručí za škody vzniklé následkem nedbání pokynů. Záruční podmínky a podmínky odpovědnosti ze záruky v prodejních a dodacích podmínkách firmy Hermann Sewerin GmbH se dále uvedenými pokyny nerozšiřují. Výrobek se smí uvést do provozu až po seznámení s příslušným návodem k obsluze. Výrobek smí uvést do provozu jen kvalifikovaní pracovníci. Výrobek smí být používán jen k účelu, pro nějž je určen. Opravy smí provádět jen odborníci, případně patřičně poučené osoby. Přestavby a změny na výrobku se smí provést jen s povolením firmy Hermann Sewerin GmbH. Svévolné změny výrobku vylučují ručení výrobce za škody. S výrobkem smí být používáno jen příslušenství od firmy Hermann Sewerin GmbH. Při opravách smí být používány jen náhradní díly schválené firmou Hermann Sewerin GmbH. Nasazeny mohou být jen baterie / akumulátory vhodných typů. Technické změny v rámci dalšího vývoje zůstávají vyhrazeny. Vedle pokynů z tohoto návodu respektujte i všeobecně platné předpisy bezpečnosti a ochrany před úrazem. 1
11 1 Úvod 1.2 Účel použití UtiliTrac je elektronický systém určování polohy k vystopování elektricky vodivých vedení, příp. lokalizačních vysílačů polohy v nekovových vedeních. UtiliTrac lze použít pro: Určení polohy a sledování polohy vedení, určení hloubky vedení, příp. lokalizačního vysílače polohy. Určování polohy může probíhat pasívně, nebo též aktivně. Při aktivním určování polohy se potřebné elektromagnetické pole vytváří s pomocí generátoru G 100 nebo lokalizačního vysílače polohy. Při pasívním určování polohy se využívají existující elektromagnetická pole. Jako i u jiných systémů, musí být i u výsledku určení polohy s UtiliTrac vždy ověřena věrohodnost. 1.3 Komponenty UtiliTrac K UtiliTrac patří přijímač (R 120 nebo R 130) a generátor G 100. UtiliTrac R110 je určen přednostně k určování polohy lokalizačních vysílačů v nekovových vedeních. Proto se dodává bez generátoru. Přijímač a G 100 jsou podrobně popsány v kap. 2, příp. kap. 3. Pro UtiliTrac existuje různé volitelné příslušenství (viz kap. 8.3). 1.4 Použití k určenému účelu UtiliTrac je určen do profesionální průmyslové a komerční oblasti. Jeho používání předpokládá nezbytné odborné znalosti. Poznámka: Před zahájením praktické činnosti s UtiliTrac si případně osvojte chybějící teoretické znalosti o určování polohy. Systém smí být použit jen k účelům uvedeným v kap
12 1.5 Obecné pokyny k bezpečnosti 1 Úvod Pozorně pročtěte Návod k obsluze. Respektujte všechny pokyny z tohoto návodu. UPOZORNĚNÍ! Bezpodmínečně dodržujte všechny platné předpisy na zabránění úrazu. S přístroji manipulujte pozorně. Přístroje opatrně odkládejte. Nenechejte přístroje spadnout. Nepokládejte, ani neumisťujte přístroje na místa, odkud mohou spadnout. Přípoje na přístrojích (konektory, reset) chraňte před znečištěním a vlhkostí. Přístroje se nesmí skladovat v mokrém nebo vlhkém stavu. Pokud je třeba, pak po použití přístroje osušte. Dodržujte rozsahy teplot, ve kterých smí být přístroje používány a ukládány (viz kap. 8.1). Přijímač Zabraňte bouchání do přijímače. Pokud není používán, uschovejte přijímač do kufru. G 100 Vždy dostatečně zajistěte stanoviště G 100, aby nedošlo ke zranění osob nebo poškození vozidel. Postavte G 100 vždy tak, aby byl stabilní. Při nepoužívání G 100 uzavřete odnímatelné kryty. 3
13 2 Přijímač 2 Přijímač 2.1 Obecně Přijímač umí přijímat signály elektromagnetických polí (např. vysílajícího vedení, lokalizačního vysílače). Tyto signály interpretuje a na svém displeji zobrazí výsledek této interpretace. Tím poskytne uživateli orientaci pro přiblížení k lokalizovanému objektu. Vysílač je k dostání ve třech provedeních: R 110 k určování polohy lokalizačních vysílačů R 120 k určování polohy vedení R 130 k určování polohy lokalizačních vysílačů a vedení. 2.2 Popis přístroje Přehled názvů dílů přijímače naleznete na přední záložce (Obr. 1). Přijímač je vybaven automatickou regulací zesílení. Během určování polohy se sám nastavuje na maximální citlivost při hledání a na optimální citlivost při přesném určení polohy. Přijímač má dvakrát tři cívky, které jsou vždy rozmístěny trojrozměrně. Tři cívky se nacházejí v anténě, další tři nad otočným bodem. Hlasitost reproduktoru nebo sluchátek lze nastavit (viz kap ). Hlasitost nemá žádný vliv na citlivost přístroje, tzn., že hlasité signály nemusejí být současně silnými signály. Prvky viditelné na displeji závisí na zvolené metodě určování polohy. Podrobné informace k tomu naleznete v kap
14 2 Přijímač Ovládací knoflík Přijímač se ovládá jen pomocí ovládacího knoflíku. Obr. 4: Ovládací knoflík na přijímači S ovládacím knoflíkem lze provádět dva úkony. úkon kliknutí stisknutí ovládací knoflík krátce stisknout a ihned uvolnit ovládací knoflík stisknout a držet funkce zapnutí přístroje vypnutí přístroje změna bodu menu (volba funkce nebo hodnoty) otevření nebo akceptování bodu menu zavolání menu pro nastavování 5
15 2 Přijímač Připojovací pole Přehled názvů dílů připojovacího pole naleznete na přední záložce (Obr. 2). Poznámka: Nepoužívané konektory musí být zakryty příslušnými ochrannými čepičkami. Konektor sluchátek Konektor je určen pro připojení sluchátek. Jakmile na přijímač připnete sluchátka, reproduktor přístroje se odpojí. Reset S pomocí resetovací funkce lze znovu nastartovat firmware přijímače. Všechna nastavení při tom zůstávají zachována. Kvůli novému startu firmware musíte do otvoru označeného RESET vložit dlouhý tenký předmět (např. drát vyrovnané kancelářské sponky). Poznámka: Další možností nového nastartování firmware je krátkodobé vyjmutí baterie z její schránky. Konektor pro příslušenství a komunikační konektor UPOZORNĚNÍ! V současné době nejsou konektory připraveny, a proto je uživatel nesmí používat. 6
16 2 Přijímač 2.3 Displej Displej při menu LEITUNG (vedení) a O-SENDER (lokalizační vysílač) (LOKALIZUJE VEDENÍ) Obr. 5: Displej přijímače - lokalizace s LEITUNG a O-SENDER Při lokalizování s LEITUNG a O-SENDER jsou na displeji tyto základní prvky: hodnota ANR nitkový kříž metoda lokalizace, příp. frekvence symbol baterie V určitých situacích se objeví informační pole s hlášením ÜBER KOPF (NAD HLAVOU). 7
17 2 Přijímač Displej MAX PLUS (LEITUNG) a MAX PLUS (O-SENDER) Obr. 6: Displej přijímače - Lokalizace s MAX PLUS (LEI- TUNG) a MAX PLUS (O-SENDER) Při lokalizování s MAX PLUS (LEITUNG) a MAX PLUS (O-SENDER) jsou na displeji tyto základní prvky: hodnota ANR symbol cívky středící kruh indikace signálu pole s instrukcí (HLEDEJ) metoda lokalizace, příp. frekvence symbol baterie V určitých situacích se objeví informační pole s hlášením MAX. 8
18 2 Přijímač Displej při MAXIMUM a MINIMUM Obr. 7: Displej přijímače - Lokalizace s MAXIMUM a MI- NIMUM Při lokalizování s MAXIMUM a MINIMUM jsou na displeji tyto základní prvky: hodnota ANR symbol cívky indikace signálu metoda lokalizace, příp. frekvence symbol baterie 9
19 2 Přijímač Vysvětlení zvolených prvků Následně budou vysvětleny nejdůležitější prvky zobrazené na displeji. Během lokalizace se mohou objevit další symboly nebo textové pokyny. Ty jsou většinou samovysvětlující Nitkový kříž nebo středící kruh Nitkový kříž (obr. 5) nebo středící kruh (obr. 6) umožňují přesné vyrovnání přijímače během lokalizace. Výsledkem lokalizace musí být přesné umístění objektu ve středu pod nitkovým křížem nebo středící kruhem Hodnota ANR (absolutní intenzita pole) Hodnota ANR (obr. 5 až 7) uvádí absolutní hodnotu intenzity pole přijímaného signálu. hodnota ANR > 5 dobrý kvalita signálu 1-5 dostačující < 1 slabý Hodnota ANR může ležet mezi 0 a Při velmi vysoké hodnotě ANR se pokud možno musí redukovat výstupní výkon generátoru. 10
20 Indikace signálu (relativní intenzita pole) 2 Přijímač Indikace signálu (obr. 6 a 7) slouží ke grafickému zobrazení relativní intenzity pole. Jak silně je indikátor signálu vyplněn, závisí na síle přijímaného signálu a citlivosti. Citlivost je v přijímači dána automatickou regulací zesílení. Síla přijímaného signálu minimální střední maximální Poznámka: Maximální příjem signálu může probíhat i tehdy, když šipka není zcela zaplněna černou barvou Symbol baterie Symbol baterie (obr. 5 až 7) informuje o stavu baterie. plná kapacita baterie snížená kapacita baterie kapacita baterie je vyčerpána je nutná její výměna Symbol cívky Symbol cívky (obr. 6 a 7) ukazuje během lokalizace, které cívky přijímač využívá pro příjem signálu. Metody lokalizace MAXIMUM, MAX PLUS (LEITUNG), MAX PLUS (O-SENDER) Metoda lokalizace MINIMUM 11
21 2 Přijímač Pole s instrukcí Při lokalizačních metodách MAX PLUS (LEITUNG) a MAX PLUS (O- SENDER) je během lokalizace přidáno pole s instrukcí. To instruuje uživatele, co je třeba učinit jako další. Na závěr úspěšné lokalizace se v poli instrukcí ukáže hloubka. instrukce vysvětlení SUCHE (hledej) GEHE RECHTS (jdi doprava) GEHE LINKS (jdi doleva) VORWÄRTS (vpřed) RÜCKWÄRTS (vzad) RICHTE AUS (vyrovnej) TIEFE (hloubka) přijímač se nachází mimo oblast zjišťování oblast zjišťování musí být hledána směr, ve kterém se musí jít z aktuálního stanoviště přijímač se nachází v blízkosti lokalizovaného objektu přijímač se musí otočit kolem své podélné osy, aby bylo docíleno optimálního vyrovnání (obr. 35 a 40) hloubka lokalizovaného objektu 12
22 2 Přijímač Informační pole Za určitých situací se může objevit informační pole. Obr. 8: Displej přijímače - informační pole informace vysvětlení MAX Přijímač se nachází v oblasti maximálního signálu. ÜBER KOPF Vysvětleno dále. Hledaný objekt musí být ještě přesně lokalizován. Týká se lokalizačních metod MAX PLUS (LEITUNG) a MAX PLUS (O-SENDER) Týká se lokalizačních metod LEITUNG a O- SENDER) GEORTET: (lokalizováno) Zobrazení frekvence výstupního signálu zjištěné metodou DURCH SCANNEN Nezávislé na metodě lokalizace Über Kopf Nápis ÜBER KOPF se objeví, když je intenzita pole v cívkách nad otočným bodem větší, než je intenzita pole v cívkách v anténě. To může nastat v následujících situacích: Lokalizovaný objekt se skutečně nachází nad přijímačem. Příklad: Při lokalizaci vedení v budově se vedení nachází ve stropu, místo v podlaze. V takovém případě se musí přijímač držet anténou nahoru. 13
23 2 Přijímač Je superponováno více elektromagnetických polí. Pomocí může být případně změny lokalizační metody. Přijímaný signál je příliš slabý. Pomocí může být případně vyšší výkon generátoru Symbol času Obr. 9: Displej přijímače - symbol času Symbol času ukazuje zbývající čas, po jehož proběhnutí se vyjasněný displej zatemní, pokud ve zbývajícím čase nebude přijímač obsluhován Informace o hloubce a její přesnosti Obr. 10: Displej přijímače - hloubka Při lokalizačních metodách LEITUNG, O-SENDER, MAX PLUS (LEI- TUNG) a MAX PLUS (O-SENDER) se zobrazuje hloubka objektu, když se přijímač nachází přímo nad hledaným objektem. Hloubka může být vyjádřena v různých jednotkách. Požadovanou jednotku zvolíte v nastavovacím menu pod ALLGEMEIN. 14
24 2 Přijímač Před každým výkopem si uvědomte, že sdělovaná hloubka se vždy vztahuje ke středu elektromagnetického pole. Při velkém průměru vedení proto jeho horní hrana může být již v menší hloubce, než je udávána. Přesnost údaje o hloubce Obr. 11: Displej přijímače - přesnost údaje o hloubce U lokalizačních metod LEITUNG a O-SENDER odhaduje přístroj přesnost (kvalitu) zobrazované hodnoty hloubky a ukáže ji přímo pod údajem hloubky. Přesnost závisí na různých faktorech. Přesnost je ovlivněna například tvarem elektromagnetického pole. Kulatá pole umožňují vyšší přesnost, eliptická pole přesnost snižují. Platí: malé číslo údaje přesnosti > velká přesnost zjištěné hloubky velké číslo údaje přesnosti > menší přesnost zjištěné hloubky Poznámka: Přesnost neudává absolutní ani relativní chybu hloubky. 15
25 2 Přijímač 2.4 Frekvence Přijímač může pracovat s různými frekvencemi. Frekvence přijímače musí vždy souhlasit s frekvencí vysílače (G 100, lokalizační vysílač, příp. pasívní zdroj). Jsou dvě možnosti nastavení frekvence přijímače. 1. Frekvence vysílače je neznámá. Přijímač zjistí frekvenci DURCH SCANNEN. 2. Frekvence vysílače je známá. Uživatel zvolí frekvenci ze seznamu (LISTE). Přehled, jaké frekvence jsou k dispozici, naleznete v kap Volba frekvence DURCH SCANNEN Přijímač umí při skenování rozpoznat jen frekvence, které jsou k dispozici. Jakmile se při DURCH SCANNEN zjistí frekvence, objeví se na displeji vždy hlášení SCANNT. Ale jen když se konečně v informačním poli objeví GEORTET:, mohl přijímač frekvenci úspěšně naladit. Pomocí AUSWÄHLEN (zvolit) se zjištěná hodnota převezme k lokalizaci. Pomocí ALS FAVORIT? se zjištěná hodnota převezme k lokalizaci a současně uloží jako oblíbená. (CO DĚLAT?) Obr. 12: Displej přijímače - po úspěšném skenování se v informačním poli objeví GEORTET (lokalizováno) 16
26 2 Přijímač Výběr frekvence ze seznamu (LISTE) Všechny frekvence, které jsou k dispozici, lze vybrat ze seznamu. V něm jsou uvedeny po sobě nejprve aktivní a pak pasivní frekvence. frekvence zdroj elektromagnetického pole AKTIV (GENERATOR) generátor lokalizační vysílač PASSIV elektrické vedení radiový vysílač vedení kabelové televize Oblíbené frekvence Často využívané frekvence je možné uložit jako favority. Seznam favoritů je v menu FREQUENZ WÄHLEN. To umožňuje rychlejší přístup při volbě frekvence. Uložení oblíbených frekvencí jak favoritů (FAVORITEN WÄHLEN) Přístroj je zapnut. 1. Stiskněte ovládací knoflík. Objeví se nastavovací menu (Obr. 15). 2. Postupně několikrát klikněte na ovládací knoflík, až se zvolí menu FREQUENZ WÄHLEN. Právě zvolené menu se zobrazí inversně. 3. Stiskněte ovládací knoflík. Menu FREQUENZ WÄHLEN se otevře. 4. Postupně několikrát klikněte na ovládací knoflík, až se zvolí menu FAVORITEN WÄHLEN. 5. Stiskněte ovládací knoflík. Menu FAVORITEN WÄHLEN se otevře. 17
27 2 Přijímač 6. Postupně několikrát klikněte na ovládací knoflík, až se zvolí požadovaný druh frekvence (AKTIV (GENERATOR) nebo PASSIV). 7. Stiskněte ovládací knoflík. V menu FAVORITEN WÄHLEN se vypíší frekvence, které jsou k dispozici. Před každou frekvencí uvidíte čtvereček. Je-li čtvereček vyčerněn, pak je k němu přidělená frekvence uložena jako oblíbená (favorit). Frekvence s prázdnými čtverečky nejsou favoritní. Frekvence lze k favoritním přidat, nebo je odtud odstranit. 8. Postupně několikrát klikněte na ovládací knoflík, až se zvolí požadovaná frekvence. 9. Stiskněte ovládací knoflík. Na levém okraji se objeví malé menu. 10. Postupně několikrát klikněte na ovládací knoflík, až se zvolí skoba (správný symbol). 11. Stiskněte ovládací knoflík. Zvolená frekvence se přidá mezi favority, případně je odtud odstraněna. 12. Opakujte případně pro další frekvence kroky 8 až Postupně několikrát klikněte na ovládací knoflík, až se zvolí menu <ZURÜCK>. 14. Přes <ZURÜCK> opusťte i další menu. Přístroj opět provádí lokalizaci. 18
28 2.5 Napájení elektrickým proudem 2 Přijímač Přijímač je proudem napájen z alkalických baterií (8 kusů miňon/lr6/aa). Čtyři baterie jsou ve schránce na baterie, další čtyři baterie jsou ve víku schránky. Když bude třeba baterie vyměnit, zobrazí se symbol baterie jako prázdný (viz kap ). Výměna baterií Přijímač je vypnutý. 1. Vyklopte anténu. 2. Otevřete pouzdro na baterie. Za tím účelem nejprve trochu posuňte víko pouzdra baterií (směr: pryč od připojovacího pole). Následně vytáhněte víko pouzdra baterií šikmo nahoru. 3. Vyměňte baterie. Při nasazování nových baterií dávejte pozor na vyznačenou polaritu. 4. Opět nasaďte víko pouzdra baterií, Musí být slyšitelné klapnutí. 2.6 Obsluha Vyklopení antény Přijímač se převáží ve složeném stavu. Pro práci se musí vyklopit anténa. Otočte ramenem antény o 180 kolem otočného bodu. V koncovém bodu rameno antény zapadne do konečné polohy. Poznámka: Anténu lze vyklápět jen v jednom směru. Na druhé straně je aretační kolík. 19
29 2 Přijímač Obr. 13: Složený přijímač (vlevo) a vyklopený (vpravo) Zapnutí přijímače 1. Klikněte na ovládací knoflík. Přijímač se zapne. Na displeji se krátce zobrazí logo firmy Sewerin. Po něm se objeví startovací menu. Obr. 14: Displej přijímače - startovací menu Zobrazí se aktuální nastavení přístroje. (Příklad v obr. 14: frekvence 83 khz, lokalizační metoda MAX PLUS (LEITUNG)). 2. Kdybyste chtěli pokračovat v práci s aktuálním nastavením přístroje: Zvolte pod WAS TUN? (co dělat?) bod menu WIE BISHER (jako dosud). Přístroj je připraven k lokalizování. Frekvenci a metodu lokalizace můžete kdykoliv přes nastavovací menu změnit. NEBO Chcete-li pracovat s jinou frekvencí nebo jinou lokalizační metodou: Zvolte pod WAS TUN? (co dělat?) bod menu NEU EINSTELLEN (nově nastavit). Objeví se menu FREQUENZ WÄHLEN. 20
30 2 Přijímač - Zvolte požadovanou frekvenci. Objeví se menu ORTUNGS- METHODE. - Zvolte požadovanou metodu lokalizace. Přístroj je připraven k lokalizaci. Prostřednictvím NEU EINSTELLEN zvolte pasivní frekvenci Pokud se přes NEU EINSTELLEN zvolí pasivní frekvence, zadá se přijímači automaticky lokalizační metoda pro vedení (LEITUNG nebo MAX PLUS (LEITUNG)). Lokalizační metodu lze pak změnit přes nastavovací menu Vypnutí přijímače Pro vypnutí přijímače se musí kliknout na ovládací knoflík. Je-li na displeji zobrazeno menu, musí se před vypnutím opustit. Přijímač se automaticky vypne, když není 10 minut obsluhován. 21
31 2 Přijímač Menu pro nastavování Pomocí menu pro nastavování můžete měnit nastavení během probíhající lokalizace. Obr. 15: Displej přijímače - menu pro nastavování Menu pro nastavování má šest podřízených menu. symbol menu funkce FREQUENZ WÄHLEN volba frekvence ORTUNGS- METHODE volba metody lokalizace LAUTSTÄRKE nastavení hlasitosti reproduktoru nebo sluchátek KONTRAST nastavení kontrastu displeje BELEUCH- TUNGSSCHWELLE nastavení prahu automatického zapnutí/vypnutí osvětlení displeje ALLGEMEIN volba jazyka a délkové jednotky zobrazení informací o přístroji 22
32 Volba frekvence, lokalizační metody, obecně Přístroj je zapnutý. 2 Přijímač 1. Stiskněte ovládací knoflík. Objeví se menu pro nastavování (Obr. 15). 2. Postupně několikrát klikněte na ovládací knoflík, až se zvolí požadované menu. Právě zvolené menu se zobrazí inverzně. 3. Stiskněte ovládací knoflík. Menu se otevře. 4. Postupně několikrát klikněte na ovládací knoflík, až se zvolí požadovaný bod menu. Právě zvolený bod menu se zobrazí inverzně. Na zvolený bod menu navíc ukazuje malá šipka na levé straně. Obr. 16: Menu ORTUNGSMETHODE Přes <ZURÜCK> můžete menu opustit, aniž by se změnilo nastavení. 5. Stiskněte ovládací knoflík. Zvolené nastavení je převzato. Přístroj opět provádí lokalizaci. 23
33 2 Přijímač Nastavení hlasitosti, kontrastu, prahu osvětlení Přístroj je zapnutý. 1. Stiskněte ovládací knoflík. Objeví se menu pro nastavování (Obr. 15). 2. Postupně několikrát klikněte na ovládací knoflík, až se zvolí požadované menu. Právě zvolené menu se zobrazí inverzně. 3. Stiskněte ovládací knoflík. Menu se otevře Obr. 17: Nastavovací trámek v menu KONTRAST 4. Rozvažte, zda má být hodnota zmenšena nebo zvětšena. Postupně klikněte na ovládací knoflík, až je zvolen požadovaný symbol šipky v pravém horním rohu. Právě zvolený symbol dostane černý podklad. Vysvětlení: - šipka doleva: hodnota bude zmenšována - šipka doprava: hodnota bude zvětšována 5. Stiskněte ovládací knoflík. Nastavovací trámek se změní v předvoleném směru. 6. Postupně několikrát klikněte na ovládací knoflík, až se zvolí kříž (mezi oběma šipkami) v pravém horním rohu. 7. Stiskněte ovládací knoflík. Nastavená hodnota je převzata. Přístroj opět provádí lokalizaci. 24
34 3 Generátor G Generátor G Obecně S pomocí generátoru G 100 můžete vedení napájet signálem jak přímo (galvanicky), tak i induktivně. G 100 se proto označuje i jako vysílač. Pro napájení signálem můžeme vybírat různé výkony a frekvence. G 100 je zabudován v transportním kufříku přijímače. Poznámka: G 100 je určen jen pro použití s přijímači R 120 a R Popis přístroje Přehled s názvy dílů G 100 naleznete na přední záložce (Obr. 3). Odnímatelné kryty uzavírají transportní kufřík a chrání současně obslužné a připojovací pole, když není G 100 používán. Do schránky na baterie lze upevnit buď speciální akumulátor, nebo pouzdro s bateriemi. 25
35 3 Generátor G Obslužné pole Obr. 18: Obslužné pole G 100 Displej ukazuje režim (viz kap ) a druh napájení signálem. Pokud není obsazen žádný konektor přímého výstupu, je napájení induktivní (INDUCTIVE), jinak je přímé (DIRECT). Vysvětlení tlačítek symbol označení funkce tlačítko ZAP zapnutí G 100 tlačítko VYP vypnutí G 100 tlačítko volby tlačítko NAHORU tlačítko DOLŮ impulsní tlačítko volba režimu zvolit nejblíže vyšší nastavenou hodnotu zvolit nejblíže nižší nastavenou hodnotu nechat výstupní signál pulzovat (krátce stisknout tlačítko) NEBO nechat zobrazit stav baterie (držet tlačítko stisknuté nejméně 2 s.) 26
36 3 Generátor G Připojovací pole Obr. 19: Připojovací pole G 100 se konektorem pro stejnosměrné napájení (vlevo) a konektory přímého výstupu (1) a (2) (vpravo) Konektor pro stejnosměrné napájení Konektor slouží k externímu elektrickému napájení G 100 (viz kap ). Poznámka: Konektor pro stejnosměrné napájení nesmí být používán k nabíjení akumulátoru. Konektory přímého výstupu Konektory slouží k připojení soupravy kabelů G 100 nebo příložných kleští AZ 135. Počtem použitých konektorů přímého výstupu je určen druh napájení signálem. zástrčka v konektoru (1) (2) - - induktivně G 100 napájí signálem x - přímo - x přímo x x přímo s nastaveným výkonem a frekvencí nastavený výkon se rozděluje na oba konektory Přímé napájení signálem s využitím obou konektorů přímého výstupu je možné jen s použitím dvou sad kabelů G 100. Pro každý konektor (signál) se musí nastavit vlastní frekvence. 27
37 3 Generátor G Režimy G 100 G 100 umí na displeji zobrazit tři různé režimy: frekvenci, výkon, intenzitu pole. Po zapnutí G 100 se vždy jako první zobrazí režim frekvence Frekvence Frekvencí nastavenou na G 100 je přímo nebo induktivně napájeno lokalizované vedení (lokalizační frekvence). Obr. 20: Displej G režim frekvence Nastavená frekvence se ukazuje v Hz nebo khz. Při přímém napájení ukazuje displej kromě toho obsazený konektor přímého výstupu (SIGNAL 1 nebo SIGNAL 2). Pokud jsou obsazeny oba konektory přímého výstupu, ukazuje se poslední připojený konektor Výkon Z G 100 maximální odebíraný elektrický výkon (výstupní výkon) závisí na zvolené frekvenci a vnějším odporu. V režimu Leistung (výkon) lze nastavit, kolik procent výstupního výkonu má být odebráno pro napájení signálem. Hodnoty mohou činit 10 %, 25 %, 50 %, nebo 100 %. Obr. 21: Displej G režim výkon Nastavený výkon je zobrazován v %OUTPUT. 28
38 Intenzita proudu 3 Generátor G 100 Intenzita proudu závisí na nastavené frekvenci a výkonu. Je současně indikátorem velikosti vnějšího zatěžovacího odporu. Intenzita proudu se ukazuje v ma. Obr. 22: Displej G režim intenzita proudu 3.3 Elektrické napájení G 100 je možné volitelně napájet interně nebo externě Interní elektrické napájení Interní elektrické napájení je standardně ze speciálního Lithiumiontového akumulátoru. Je možné použít i baterie Akumulátor Podrobné informace k akumulátoru naleznete v samostatném návodu. UPOZORNĚNÍ! Pokud akumulátor vyjmete z kufříku G 100, je nutné vždy do nabíjecího konektoru vložit skladovací ucpávku. Nasazení a připojení akumulátoru 1. Nasaďte připojovací svorku kabelu ve schránce baterií na proudový přípoj v pouzdru. 2. Dejte akumulátor do pouzdra baterie. 3. Utáhněte šrouby se zářezem v hlavě. 29
39 3 Generátor G Baterie Pokud má být G 100 napájen z baterií (8 kusů baby/lr14/c), musí se baterie nasadit do pouzdra (volitelné příslušenství). Kontrola stavu baterií Stiskněte impulsní tlačítku alespoň na 2 sekundy. Pokud impulsní tlačítko držíte stisknuté, zobrazuje se na displeji střídavě bat a číslo od 0 do 100. Číslo vyjadřuje stav baterie. Čím je vyšší, tím je větší zbytková kapacita baterie. Poznámka: Pomocí impulsního tlačítka lze zkoušet jen stav baterií. Je-li G 100 napájen z akumulátoru, je zobrazená hodnota bat vždy 100. Stav nabití akumulátoru indikuje LED na akumulátoru. Výměna baterií Jakmile je třeba vyměnit baterie, bliká na displeji bat. G 100 musí být vypnutý. 1. Povolte šrouby se zářezem v hlavě. 2. Sejměte víko schránky baterií. 3. Vyjměte pouzdro ze schránky baterií. Odpojte svorku kabelu proudového připojení na pouzdru. 4. Vyměňte baterie. Při nasazování nových baterií dávejte pozor na polaritu. 5. Nasaďte připojovací svorku kabelu ve schránce baterií na proudový přípoj v pouzdru. 6. Vložte pouzdro s bateriemi do schránky na baterie. Pouzdro při tom nesmí ležet na kabelu. 30
40 3 Generátor G Nasaďte zpět víko schránky na baterie. 8. Utáhněte šrouby se zářezem v hlavě Externí elektrické napájení Pro externí elektrické napájení G 100 můžete použít síťový adaptér (Netzgerät G 100) nebo pro napájení z vozidla kabel s označením Kfz- Kabel G 100. Připojuje se v připojovacím poli na konektor stejnosměrného napájení (obr. 19). 3.4 Obsluha Zapnutí G Podle konkrétní situace připravte G 100 k provádění lokalizace. Příklady: - Při interním napájení z akumulátoru: Vyjměte skladovací ucpávky z nabíjecího konektoru akumulátoru. - Stiskněte tlačítko EIN (ZAP). Na displeji se nejprve objeví On. Pak se ukáže aktuální verze firmware. Jakmile se zobrazí frekvence, je G 100 připraven k provozu. Vypnutí G 100 Pro vypnutí G 100 je třeba stisknout tlačítko AUS (VYP) 31
41 3 Generátor G Změna režimu G 100 je zapnutý. Stiskněte tlačítko volby. Objeví se následující režim. Výběr nemusí být potvrzen. Režimy se vždy znovu zobrazují v pořadí Frekvence - Výkon - Intenzita proudu Volba frekvence Na výběr je mnoho frekvencí (viz kap ). G 100 musí být zapnut a musí být v režimu Frequenz. Pomocí tlačítek NAHORU nebo DOLŮ zvolte požadovanou frekvenci. Nastavenou hodnotu G 100 použije. Poznámka: Budou-li pro přímé napájení signálem použity oba konektory přímého výstupu, pak se musí nastavit frekvence (signál) pro každý konektor samostatně Volba výkonu G 100 musí být zapnutý. 1. Pomocí tlačítka pro volbu zvolte režim Leistung (výkon). 2. Pomocí tlačítek NAHORU nebo DOLŮ zvolte požadovaný výkon. Nastavenou hodnotu G 100 použije Ponechání pulzace výstupního signálu (impulsní funkce) Výstupní signál G 100 může pulzovat. Šetří se tím proud. 32
42 3 Generátor G 100 Poznámka: Impulsní funkce patří ke G 100 standardně. Je však podmínečně vhodná jen pro práci s přijímači R 120 a R 130. Jsou-li pro přímé napájení signálem používány oba konektory přímého výstupu, pak může pulzovat jen výstupní signál konektoru zobrazeného na displeji (SIGNAL 1 nebo SIGNAL 2). Zapnutí impulsní funkce 1. Tlačítkem volby zvolte režim Frequenz. 2. Krátce stiskněte impulsní tlačítko. Výstupní signál pulzuje. Na displeji podle druhu napájení bliká INDUCTIVE nebo DIRECT. Vypnutí impulsní funkce Znovu krátce stiskněte impulsní tlačítko. Výstupní signál přestane pulzovat. 33
43 4 Lokalizace vedení 4 Lokalizace vedení 4.1 Obecně Polohu potrubních vedení a kabelů lze určit vypátráním elektromagnetických polí. Taková pole se vytvářejí napájením dotyčného vedení signálem. Přijímač UtiliTrac reaguje na elektromagnetické pole podél vedení. Předpokladem pro lokalizaci vedení je jeho elektrická vodivost. Elektricky nevodivá vedení je třeba lokalizovat pomocí lokalizačních vysílačů (viz kap. 5). Kromě toho je třeba znát přibližnou polohu vedení. Přijímač neumí ukázat žádné ohyby a větvení vedení. Protože je však při každé jednotlivé lokaci bodově určena poloha vedení, lze z určení více bodů činit závěry ohledně průběhu vedení. Lokalizace vedení probíhá v následujících pracovních krocích: 1. napájení vedení signálem, 2. určení polohy vedení. 4.2 Napájení vedení signálem Pro umožnění lokalizace vedení, musí jím protékat proud o určité frekvenci, takže vzniká elektromagnetické pole. Vedení je při tom napájeno přímo (galvanicky) nebo induktivně. 34
44 4.2.1 Přímé napájení signálem 4 Lokalizace vedení Při přímém napájení se proud z generátoru přivádí na vedení kabelem. Předpokladem je možnost provedení elektrického přípoje na jednom volném konci vedení. POZOR! Svorky kabelové sady G 100 nesmíte nikdy připojit na vedení, které je pod napětím. G 100 je zapnutý. 1. Zapněte jeden konec kabelové sady G 100 do jednoho konektoru přímého výstupu z G 100. Použijte konektor přímého výstupu (1) nebo (2). 2. Jednu svorku připojte na volnou část vedení. 3. Do země zapíchněte zemnicí kolík. 4. Na zemnicí kolík připojte druhou svorku 5. Zapněte G Zvolte frekvenci. 7. Zvolte výkon. Vedení je napájeno zvolenou frekvencí a výkonem. 35
45 4 Lokalizace vedení Induktivní napájení signálem Při induktivním napájení signálem se generátor umístí do polohy nad lokalizované vedení. Generátorem vytvářené elektromagnetické pole vyvolá proud tekoucí lokalizovaným vedením. G 100 je vypnutý. V konektorech pro přímý výstup z G 100 není nastrčen žádný kabel. 1. Zapněte G Zvolte frekvenci. 3. Zvolte výkon. 4. Uzavřete víko na kufříku (G 100). 5. Postavte kufřík pokud možno rovnoběžně nad vedení. 6. Otáčejte G 100 asi o 15 proti předpokládanému směru vedení. Vedení je napájeno signálem o zvolené frekvenci a výkonu. Obr. 23: Induktivní napájení signálem - G 100 vyrovnaný nad vedením. 36
46 4 Lokalizace vedení 4.3 Lokalizace vedení Vedení je napájeno signálem (viz kap 4.2). 1. Zapněte přijímač. 2. Zvolte frekvenci pro přijímač (viz kap. 2.4 a ). Poznámka: Přijímač a vysílač (G 100) musejí pracovat se stejnou frekvencí. 3. Zvolte vhodnou metodu lokalizace. Vhodné jsou LEITUNG, MAX- PLUS (LEITUNG), MAXIMUM a MINIMUM. 4. Držte přijímač svisle dolu. 5. Určujte polohu vedení. Váš postup při lokalizaci se řídí zvolenou lokalizační metodou. Podrobné informace k lokalizačním metodám naleznete v kap Zdroje chyb Nejčastější příčinou chyby jsou rušivá pole. Rušivá pole dokážou elektromagnetická pole podél vedení tak zkreslit, že výsledek lokalizace je chybný. To se může týkat jak polohy, tak i hloubky vedení. Příliš slabá nebo zkreslená elektromagnetická pole mohou rovněž vést k chybnému výsledku lokalizace. Zkreslená pole se vyskytnou například, když lokalizované vedení kříží jiné vedení, nebo při větvení případně ohybu. Leží-li rovnoběžná vedení blízko sebe, nebo nad sebou, může přijímač zjistit jen jedno vedení. Zjištěné vedení je fiktivní mezi skutečně existujícími. 37
47 5 Lokalizace pomocí lokalizačních vysílačů 5 Lokalizace pomocí lokalizačních vysílačů 5.1 Obecně Elektricky nevodivá vedení lze lokalizovat s pomocí lokalizačních vysílačů. Ty se umístí do vedení. Zapnuté lokalizační vysílače vytvářejí elektromagnetické pole, jehož polohu může určovat přijímač UtiliTrac. Lokalizační vysílače existují v různých velikostech a tvarech. Lze je též integrovat do diagnostických kamer vedení. Lokalizace polohy s pomocí lokalizačních vysílačů probíhá v následujících pracovních krocích: 1. Zapnutí lokalizačních vysílačů. 2. Vzájemné sladění přijímače a lokalizačních vysílačů. 3. Určení polohy lokalizačních vysílačů. 5.2 Určení polohy lokalizačních vysílačů 1. Zapněte lokalizační vysílač. Bližší informace o tom naleznete v návodu k lokalizačním vysílačům. 2. Zapněte přijímač. 3. Zvolte frekvenci přijímače (viz kap. 2.4 a ). Pro analogové lokalizační vysílače je třeba frekvenci nalézt skenováním (DURCH SCANNEN). Poznámka: Přijímač a lokalizační vysílač musejí pracovat se stejnou frekvencí. 4. Zvolte vhodnou metodu lokalizace. Vhodné jsou O-SENDER, MAX- PLUS (O-SENDER), MAXIMUM a MINIMUM. 5. Zkontrolujte, zda lokalizační vysílač pracuje a jeho polohu lze přijímačem určit. K tomu proveďte test lokalizace mimo vedení. 38
48 5 Lokalizace pomocí lokalizačních vysílačů 6. Vložte lokalizační vysílač do lokalizovaného vedení. 7. Držte přijímač svisle dolů a určete polohu lokalizačního vysílače. Nejlépe je při tom postupovat po krocích. Posuňte lokalizační vysílač jen o kousek a určete jeho polohu. Posuňte lokalizační vysílač o další kousek a určete jeho polohu znovu. Takto postupujte, dokud se lokalizační vysílač nedostane do konečného místa určení. Váš postup při lokalizaci se řídí zvolenou lokalizační metodou. Podrobné informace o lokalizačních metodách naleznete v kap Zdroje chyb Nejčastější příčinou chyby jsou rušivá pole. Rušivá pole dokážou elektromagnetická pole podél vedení tak zkreslit, že výsledek lokalizace je chybný. To se může týkat jak polohy, tak i hloubky vedení. Příliš slabá nebo zkreslená elektromagnetická pole mohou rovněž vést k chybnému výsledku lokalizace. Zkreslená pole se vyskytnou například, když se lokalizační vysílač nachází v blízkosti kovového vedení. 39
49 6 Metody lokalizace 6 Metody lokalizace 6.1 Přehled Metoda lokalizace Lokalizace vedení lokalizačního vysílače Poznámka LEITUNG x pro kovová vedení výrazná uživatelská podpora zjišťovaná hloubka menší než u MAX PLUS (LEITUNG) ukazatel hloubky O-SENDER x pro lokalizační vysílač např. v plastovém vedení výrazná uživatelská podpora zjišťovaná hloubka menší než u MAX PLUS (O-SENDER) ukazatel hloubky nepoužitelné pro lokalizaci s pasivními frekvencemi MAX PLUS (LEITUNG) MAX PLUS (O-SENDER) x x pro lokalizaci při slabých signálech kombinace metod LEITUNG a MAXI- MUM ukazatel hloubky pro lokalizaci při slabých signálech kombinace metod O-SENDER a MAXI- MUM ukazatel hloubky nepoužitelné pro lokalizaci s pasivními frekvencemi MAXIMUM x x pro lokalizaci při slabých signálech velká hloubka lokalizace MINIMUM x x pro lokalizaci při vzájemně se překrývajících polích 40
50 6.2 Průběh signálu 6 Metody lokalizace Předpokladem úspěšné lokalizace jsou znalosti o průběhu signálu v blízkosti lokalizovaného objektu. Z průběhu signálu lze činit závěry, kde můžeme v rozsahu snímání očekávat maximální nebo minimální přijímaný signál (např. minimum přímo nad lokalizovaným objektem. Průběh signálu závisí na lokalizační metodě. Dobré znalosti o průběhu signálu jsou potřebné zejména pro lokalizační metody MAXIMUM a MINIMUM. U lokalizačních metod LEITUNG, O-SENDER, MAX PLUS (LEITUNG) a MAX PLUS (O-SENDER) přijímač interpretuje přijímané signály a přes displej dává uživateli pokyny ke směru pohybu. Obr. 24: Průběh signálu při lokalizaci s MAXIMUM a MAX PLUS (LEITUNG) Obr. 25: Průběh signálu při lokalizaci s MINIMUM Obr. 26: Průběh signálu při lokalizaci s MAX PLUS (O- SENDER) 41
51 6 Metody lokalizace 6.3 Lokalizace s LEITUNG Lokalizační metoda LEITUNG je vhodná pro určení polohy kovových vedení. V průběhu lokalizace se zobrazí na displeji průběh vedení. Nachází-li se přijímač přímo nad vedením, zobrazí se hloubka vedení. Lokalizace je připravena (viz kap. 4). 1. Vzdalte se od připojovacího bodu, příp. od G Běžte v kruhu kolem připojovacího bodu, příp. G 100. Při tomto druhu průchodu zpravidla dvakrát projdete kolem vedení (výjimka: konec vedení. Obr. 27: Průchod kolem vedení v centrálním úseku vedení (vlevo), příp. na konci vedení (vpravo) V blízkosti vedení (rozsah snímání) je slyšitelný akustický signál. Tento signál se při průchodu kolem vedení mění. 3. Pozorujte displej přijímače a všímejte si akustického signálu. Na displeji se objeví grafické pokyny na přiblížení k vedení. Pohybujte se s přijímačem podle těchto pokynů. Hodnota ANR je větší při přiblížení vedení. Obr. 28: Přijímač se nachází v rozsahu snímání pole. Šipka ukazuje směr pohybu. 42
52 6 Metody lokalizace Obr. 29: Na displeji se ukazuje lokalizované vedení. Pohybujte se s přijímačem ve směru k vedení (zde například: běžte doleva) Cílem pohybu musí být: - vedení se nachází uprostřed pod nitkovým křížem, - hodnota ANR je maximálně veliká. Jakmile tomu tak je, určili jste polohu jednoho bodu vedení. 4. Držte přijímač klidně nad lokalizovaným bodem vedení, až se stabilizuje údaj o hloubce. Určili jste hloubku vedení. (LOKALIZUJE VEDENÍ) Obr. 30: Přijímač se nachází přesně nad lokalizovaným vedením (vedení je v nitkovém kříži). Vpravo nahoře je ukázána hloubka vedení. Pro zjištění průběhu vedení musíte zjistit další body. Pohybujte se podél polohy vedení zobrazené na displeji. Způsobem shora popsaným určete další body vedení. 43
53 6 Metody lokalizace 6.4 Lokalizace s O-SENDER Lokalizační metoda O-SENDER je vhodná pro zjišťování polohy lokalizačních vysílačů. Během lokalizace se na displeji zobrazí poloha a orientace lokalizačního vysílače. Nachází-li se anténa přesně nad lokalizačním vysílačem, zobrazí se hloubka lokalizačního vysílače. Lokalizace je připravena (viz kap. 5). Nacházíte se v blízkosti lokalizačního vysílače. V blízkosti lokalizačního vysílače (rozsah snímání) je slyšitelný akustický signál. Tento signál se mění právě nad lokalizačním vysílačem. 1. Pozorujte displej přijímače a dávejte pozor na akustický signál. Na displeji se objeví grafické pokyny pro přibližování k lokalizačnímu vysílači. Pohybujte se s přijímačem podle těchto pokynů. Hodnota ANR se zvětší při přiblížení k lokalizačnímu vysílači. Obr. 31: Přijímač se nachází v rozsahu snímání pole. Šipka ukazuje směr pohybu. (LOKALIZUJE LOKALIZAČNÍ VYSÍLAČ) Obr. 32: Na displeji se ukáže hledaný lokalizační vysílač. Pohybujte se s přijímačem ve směru k lokalizačnímu vysílači (zde v příkladu: běžte doleva). Cílem Vašeho pohybu musí být: - lokalizační vysílač se nachází uprostřed pod nitkovým křížem, - hodnota ANR je maximálně veliká. Jakmile tomu tak je, určili jste polohu lokalizačního vysílače. 44
54 6 Metody lokalizace 2. Držte přijímač klidně nad lokalizačním vysílačem, až se hodnota hloubky stabilizuje. Určili jste hloubku lokalizačního vysílače. Obr. 33: Přijímač se nachází přesně nad lokalizačním vysílačem (lokalizační vysílač v nitkovém kříži). Vpravo nahoře je zobrazena hloubka lokalizačního vysílače. Poznámka k zobrazení lokalizačního vysílače v středicím kruhu Leží-li lokalizační vysílač ve vedení rovnoběžně s povrchem půdy, tj. kolmo k přijímači, pak se lokalizační vysílač zobrazuje jako obdélník. Přijímačem lze hloubku určit přesně. Leží-li lokalizační vysílač ve vedení, které neprobíhá rovnoběžně s povrchem půdy, pak se lokalizační vysílač zobrazuje jako kruhový válec. Podle okolností nelze hloubku přijímačem určit přesně. V takovém případě zkuste držet přijímač šikmo, takže přijímač a lokalizační vysílač jsou vůči sobě opět srovnány pravoúhle. Obr. 34: Vyrovnání přijímače k lokalizačnímu vysílači: pravoúhle (vlevo), příp. nepravoúhle (vpravo) 45
55 6 Metody lokalizace 6.5 Lokalizace s MAX PLUS (LEITUNG) Lokalizační metoda MAX PLUS (LEITUNG) je kombinací metod LEI- TUNG a MAXIMUM. Je vhodná pro určování polohy vedení se slabým signálem. Přijímač dává pokyny ke směru, umožňující přiblížení k vedení (jako u LEITUNG). Pro přesnou lokalizaci vedení je hledána maximální hodnota relativní intensity pole (jako u MAXIMUM). Nachází-li se přijímač přesně nad vedením, pak se zobrazuje hloubka vedení. MAX PLUS (LEITUNG) je lokalizační metoda závislá na směru. Přijímač proto v blízkosti lokalizovaného vedení musí být vždy vyrovnán šikmo k vedení. Obr. 35: Lokalizační metoda MAX PLUS (LEITUNG) - Přijímač postavený nad vedením správně (vlevo) Lokalizace je připravena (viz kap. 4). 1. Vzdalujte se od bodu připojení, příp. od G 100. Obr. 36: Přijímač se nachází mimo rozsah snímání pole. 2. Pohybujte se v kruhu kolem bodu připojení, příp. G 100. Při tomto druhu pohybu zpravidla dvakrát projdete nad vedením (obr. 27). V blízkosti vedení (rozsah snímání) je slyšitelný akustický signál. Tento signál se při míjení vedení mění. 46
56 6 Metody lokalizace 3. Pozorujte displej přijímače a dávejte pozor na akustický signál. Na displeji se objevují pokyny pro přibližování k vedení (graficky na středicím kruhu a verbálně v informačním poli). Pohybujte se s přijímačem podle těchto pokynů. Hodnota ANR se při přiblížení k vedení zvětší. Indikace signálu musí indikovat narůstající intensitu přijímaného signálu. Poznámka: Automatická regulace zesílení funguje zvláště dobře, když s přijímačem pohybujete nepřerušovaně a rovnoměrně. (JDI DO LEVA) Obr. 37: Přijímač se nachází v rozsahu snímání pole. V informačním poli se objeví pokyn ke směru pohybu. Cílem Vašeho pohybu musí být: - vedení se nachází uprostřed nitkového kříže, - hodnota ANR je maximálně veliká, - indikace signálu ukazuje příjem maximálního signálu, tj. šipka je vyplněna. - hodnota ANR a indikace signálu se dostaly na stabilní hodnotu. V bezprostřední blízkosti vedení se hodnota ANR zobrazí inverzně. 4. Pohybujte se s přijímačem nadále podle pokynů na displeji. 47
57 6 Metody lokalizace Obr. 38: Přijímač se nachází přesně nad hledaným vedením (vedení ve středicím kruhu). Hodnota ANR je zobrazena inverzně. (VYROVNEJ) Jakmile to nastane, určili jste polohu bodu vedení. 5. Pro určení hloubky musí být přijímač správně vyrovnán (obr. 35). Natáčejte přijímačem tak, že je displej srovnán šikmo k vedení. Vyrovnání zkontrolujte i tehdy, když v informačním poli není žádný pokyn RICHTE AUS (vyrovnej). 6. Držte přijímač nad určeným bodem vedení klidně, dokud se nestabilizuje údaj o hloubce. Určili jste hloubku vedení. Obr. 39: Přijímač správně vyrovnaný nad vedením (vedení svisle ve středicím kruhu). V informačním poli se zobrazuje hloubka vedení. Pro určení průběhu vedení musíte naleznout další body. Pohybujte se podél polohy vedení zobrazené na displeji. Další body vedení určete, jak je shora popsáno. 48
58 6.6 Lokalizace s MAX PLUS (O-SENDER) 6 Metody lokalizace Lokalizační metoda MAX PLUS (O-SENDER) je kombinací metod O- SENDER a MAXIMUM. Je vhodná pro určování polohy vedení se slabým signálem. Přijímač dává pokyny ke směru, umožňující přiblížení k vedení (jako u O-SENDER). Pro přesnou lokalizaci vedení je hledána maximální hodnota relativní intensity pole (jako u MAXIMUM). Nachází-li se přijímač přesně nad lokalizačním vysílačem, pak se zobrazuje hloubka vedení. MAX PLUS (O-SENDER) je lokalizační metoda závislá na směru. Přijímač proto v blízkosti hledané lokalizační sondy musí být vždy vyrovnán rovnoběžně s průběhem vedení. Obr. 40: Lokalizační metoda MAX PLUS (O-SENDER) - Přijímač postavený nad vedením správně (vlevo) Lokalizace je připravena (viz kap. 5). Obr. 41: Přijímač se nachází mimo rozsah snímání pole 1. Běžte do blízkosti lokalizačního vysílače. V blízkosti lokalizačního vysílače (rozsah snímání) je slyšitelný akustický signál. Tento signál se mění právě nad lokalizačním vysílačem. 49
59 6 Metody lokalizace 2. Pozorujte displej přijímače a dávejte pozor na akustický signál. Na displeji se objevují pokyny pro přibližování k lokalizačnímu vysílači (graficky na středicím kruhu a verbálně v informačním poli). Pohybujte se s přijímačem podle těchto pokynů. Hodnota ANR se při přiblížení k lokalizačnímu vysílači zvětší. Indikace signálu musí indikovat narůstající intensitu přijímaného signálu. Poznámka: Automatická regulace zesílení funguje zvláště dobře, když s přijímačem pohybujete nepřerušovaně a rovnoměrně. Obr. 42: Přijímač se nachází v rozsahu snímání pole. V informačním poli se objeví pokyn ke směru pohybu. Cílem Vašeho pohybu musí být: - lokalizační vysílač se nachází uprostřed nitkového kříže, - hodnota ANR je maximálně veliká, - indikace signálu ukazuje příjem maximálního signálu, tj. šipka je vyplněna. - hodnota ANR a indikace signálu se dostaly na stabilní hodnotu. V bezprostřední blízkosti vedení se hodnota ANR zobrazí inverzně. 3. Pohybujte se s snímačem nadále podle pokynů na displeji. 50
60 6 Metody lokalizace Obr. 43: Přijímač se nachází přesně nad lokalizačním vysílačem (lokalizační vysílač ve středicím kruhu). Hodnota ANR je zobrazena inverzně Jakmile to nastane, určili jste polohu bodu lokalizačního vysílače. 4. Pro určení hloubky musí být přijímač správně vyrovnán (obr. 40). Natáčejte přijímačem tak, že je displej srovnán rovnoběžně s vedením s lokalizačním vysílačem. Vyrovnání zkontrolujte i tehdy, když v informačním poli není žádný pokyn RICHTE AUS (vyrovnej). 5. Držte přijímač nad lokalizačním vysílačem klidně, dokud se nestabilizuje údaj o hloubce. Určili jste hloubku lokalizačního vysílače. Obr. 44: Přijímač je vyrovnán přesně nad lokalizačním vysílačem (lokalizační vysílač vodorovně ve středicím kruhu). V informačním poli se zobrazuje hloubky lokalizačního vysílače. 51
61 6 Metody lokalizace 6.7 Lokalizace s MAXIMUM Lokalizační metoda MAXIMUM je vhodná pro určování polohy vedení a lokalizačních vysílačů. Přijímač reaguje s MAXIMUM i na slabé signály. Tak lze k lokalizaci využít i slabá elektromagnetická pole. Současně to znamená větší hloubku snímání ve srovnání s metodami LEITUNG, O- SENDER, MAX PLUS (LEITUNG) a MAX PLUS (O-SENDER). Na displeji se neobjevují žádné grafické pokyny pro přibližování k lokalizovanému objektu. Hloubku není možné určit přímo. Lokalizace je připravena (viz kap. 4 příp. 5). Obr. 45: Přijímač se nachází mimo rozsah snímání pole. 1. Vstupte s přijímačem do rozsahu snímání pole. Určování polohy vedení: - Vzdalujte se od bodu připojení nebo G Běžte v kruhu kolem bodu připojení nebo G 100. Při tomto druhu pohybu zpravidla dvakrát projdete kolem vedení (obr. 27). Určování polohy lokalizačních vysílačů: - Projděte v blízkosti lokalizačních vysílačů. V rozsahu snímání pole je slyšitelný akustický signál. Tento signál se změní přesně nad lokalizačním vysílačem. 2. Dále se přibližujte k lokalizovanému objektu. Pozorujte při tom displej přijímače a dávejte pozor na akustický signál. 52
62 6 Metody lokalizace Poznámka: Automatická regulace zesílení funguje zvláště dobře, když s přijímačem pohybujete nepřerušovaně a rovnoměrně. Cílem pohybu musí být: - maximálně veliká hodnota ANR, - indikace signálu ukazuje příjem maximálního signálu, tj. šipka je vyplněna. Jakmile tomu tak je, určili jste polohu lokalizovaného objektu. Obr. 46: Přijímač se nachází nad lokalizovaným objektem. Hodnota ANR a indikace signálu jsou maximální. 53
