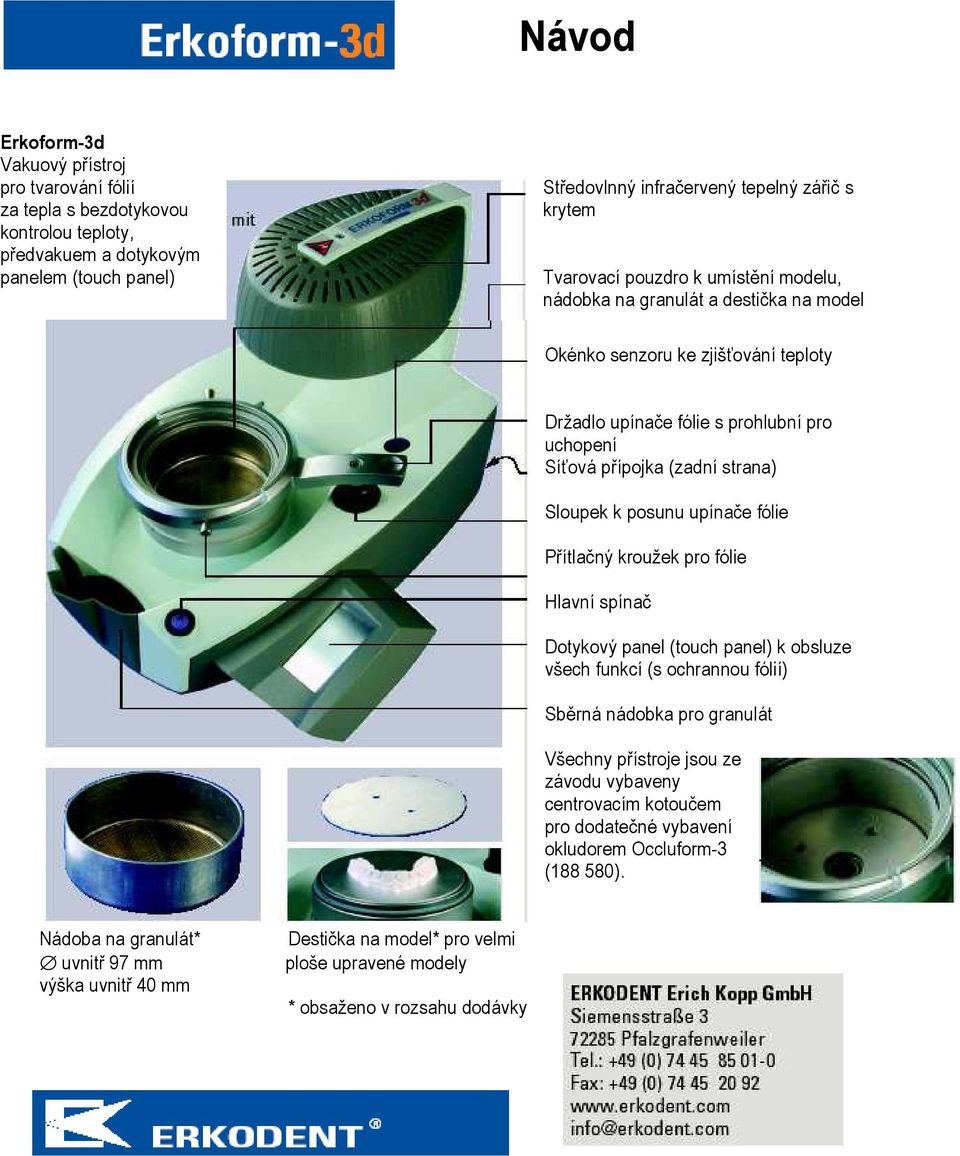

1 Návod Erkoform-3d Vakuový přístroj pro tvarování fólií za tepla s bezdotykovou kontrolou teploty, předvakuem a dotykovým panelem (touch panel) Středovlnný infračervený tepelný zářič s krytem Tvarovací pouzdro k umístění modelu, nádobka na granulát a destička na model Okénko senzoru ke zjišťování teploty Držadlo upínače fólie s prohlubní pro uchopení Síťová přípojka (zadní strana) Sloupek k posunu upínače fólie Přítlačný kroužek pro fólie Hlavní spínač Dotykový panel (touch panel) k obsluze všech funkcí (s ochrannou fólií) Sběrná nádobka pro granulát Všechny přístroje jsou ze závodu vybaveny centrovacím kotoučem pro dodatečné vybavení okludorem Occluform-3 ( ). Nádoba na granulát* uvnitř 97 mm výška uvnitř 40 mm Destička na model* pro velmi ploše upravené modely * obsaženo v rozsahu dodávky

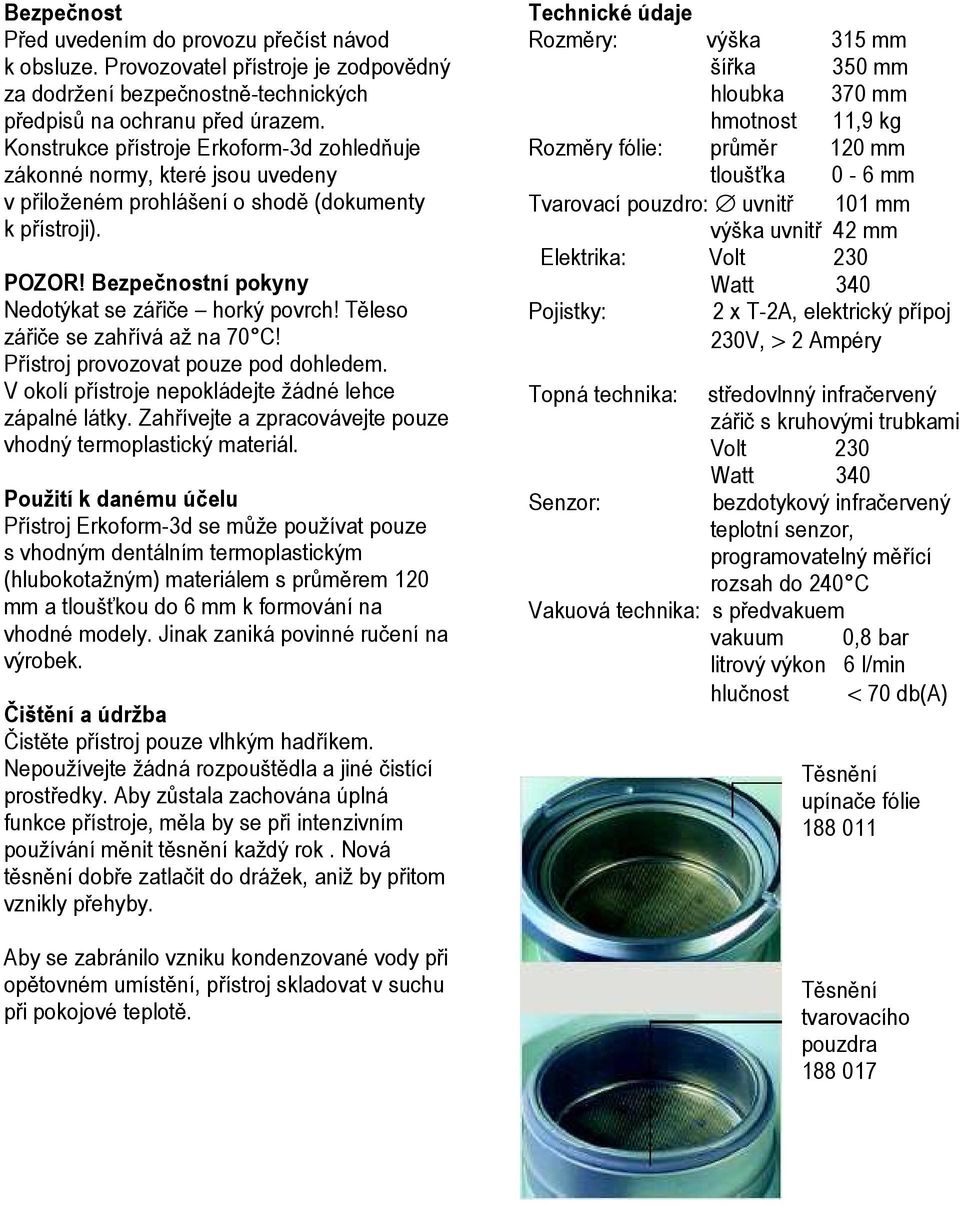

2 Bezpečnost Před uvedením do provozu přečíst návod k obsluze. Provozovatel přístroje je zodpovědný za dodržení bezpečnostně-technických předpisů na ochranu před úrazem. Konstrukce přístroje Erkoform-3d zohledňuje zákonné normy, které jsou uvedeny v přiloženém prohlášení o shodě (dokumenty k přístroji). POZOR! Bezpečnostní pokyny Nedotýkat se zářiče horký povrch! Těleso zářiče se zahřívá až na 70 C! Přístroj provozovat pouze pod dohledem. V okolí přístroje nepokládejte žádné lehce zápalné látky. Zahřívejte a zpracovávejte pouze vhodný termoplastický materiál. Použití k danému účelu Přístroj Erkoform-3d se může používat pouze s vhodným dentálním termoplastickým (hlubokotažným) materiálem s průměrem 120 mm a tloušťkou do 6 mm k formování na vhodné modely. Jinak zaniká povinné ručení na výrobek. Čištění a údržba Čistěte přístroj pouze vlhkým hadříkem. Nepoužívejte žádná rozpouštědla a jiné čistící prostředky. Aby zůstala zachována úplná funkce přístroje, měla by se při intenzivním používání měnit těsnění každý rok. Nová těsnění dobře zatlačit do drážek, aniž by přitom vznikly přehyby. Aby se zabránilo vzniku kondenzované vody při opětovném umístění, přístroj skladovat v suchu při pokojové teplotě. Technické údaje Rozměry: výška 315 mm šířka 350 mm hloubka 370 mm hmotnost 11,9 kg Rozměry fólie: průměr 120 mm tloušťka 0-6 mm Tvarovací pouzdro: uvnitř 101 mm výška uvnitř 42 mm Elektrika: Volt 230 Watt 340 Pojistky: 2 x T-2A, elektrický přípoj 230V, > 2 Ampéry Topná technika: středovlnný infračervený zářič s kruhovými trubkami Volt 230 Watt 340 Senzor: bezdotykový infračervený teplotní senzor, programovatelný měřící rozsah do 240 C Vakuová technika: s předvakuem vakuum 0,8 bar litrový výkon 6 l/min hlučnost < 70 db(a) Těsnění upínače fólie Těsnění tvarovacího pouzdra

3 Pokyny pro umístění Erkoform-3d se připojí nezávisle na přístrojích tlakového vzduchu na elektrickou síť. Aby se zabránilo pronikání vody do přístroje (např. rozstřikovaná voda), musí být přístroj umístěný v suchém okolí s malým podílem prachu. Uvedení do provozu Přístrojovou zástrčku zasunout vzadu do přístroje, síťovou zástrčku do síťové zásuvky, přístroj je připravený k provozu. Přístroj při nepoužívání odpojit od sítě. Doporučení Přístroj provozovat vždy s naplněným granulátem (obr.). K naplnění vytáhnout upínač fólie držadlem (prohlubeň pro uchopení) směrem nahoru a na horní zarážce otočit kolem bodu otáčení směrem dozadu ven až na doraz. Granulát uhladit, přebytečný granulát spadne do obvodového žlábku a může se smést štětcem do sběrné nádobky granulátu. Žádný granulát nesmí zůstat ležet na těsnění. Zapnutí přístroje Přístroj zapnout hlavním spínačem. Na dotykovém panelu se nejdříve objeví znak ERKODENTU a pak nápis Sensorfenster sauber? ( Je okénko senzoru čisté? ). Zkontrolujte prosím, zda okénko senzoru není zaprášené nebo špinavé. Toto vede k chybám měření. Pokud je zapotřebí, odstranit prach nebo vyčistit vlhkým hadříkem (žádné čistící prostředky). Hlavní spínač Po několika sekundách se automaticky objeví základní zobrazení. Dotykový panel reaguje v orámovaných funkčních polích na lehký tlak prstů nebo tupého plastového hrotu. Dotykový panel je chráněný nelepící ochrannou fólií. Náhradní ochranná fólie je obsažena v rozsahu dodávky. Okénko senzoru

4 Zvolit jazyk 1. Zvolit jazykové 2. Zvolit jazyk 3. Objeví se základní pole zobrazení Při každém dalším novém startu se nakonec objeví zvolený jazyk. Zvolit fólii 1. Zvolit seznam fólií 2. Zvolit Erkodur Prolistování (Folienliste) seznamu fólií Seznam fólií obsahuje všechny fólie programu ERKODENT, které je možno zpracovat na tomto přístroji a které je možno dodat v době výroby tohoto přístroje. Nové fólie budou zadány funkčním polem NEUE FOLIEN (NOVÉ FÓLIE), viz neue Folie eingeben ( zadat novou fólii ). Pokud se program pro fólie výrazně změnil, poskytne ERKODENT aktualizaci programu (update). 3. Zvolit Erkodur 4. Zobrazení zvolené o jednu stranu 1,0 mm fólie vpřed nebo zpět o jeden krok programu zpět Příklad: Požadovaná fólie, Erkodur, tloušťka 1 mm Funktionen der Anzeige, ausgewählte Folie ( Funkce zobrazení, zvolená fólie ) viz str.9. Dále prosím pod Favoriten speichern ( Uložit favority ), str. 4 nebo Tiefziehen, ( Termoplastické tvarování ) str. 5.

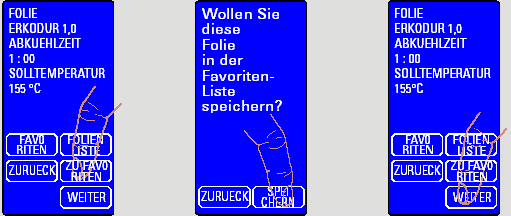

5 Uložit favority Seznam favoritů slouží k rychlému vyvolání často používaných fólií. Aby se mohla fólie uložit do seznamu favoritů, bude tato fólie zvolena ze seznamu fólií, jak je popsáno pod Folie auswählen ( Zvolit fólii ). Nové fólie, buď budoucí od ERKODENTU nebo cizí fólie, se zadají funkčním polem NEUE FOLIEN ( NOVÉ FÓLIE ) a uloží do seznamu favoritů. Po zvolení požadované fólie ze seznamu fólií se objeví zobrazení, uvedené pod bodem 1. Aby se fólie uložila jako favorit, zvolte ZU FAVORITEM ( K FAVORITŮM ). 1. Zvolit k favoritům 2. Zvolit uložení 3. Zvolit seznam favoritů 4. Zvolit favorita (Zu Favoriten) (Speichern) (Favoritenliste) 5. Favorit se zobrazí Smazání favoritů 1. Zvolit mazání 2. Zvolit mazání 3. Objeví se základní (Löschen) (Löschen) zobrazení, favorit je smazán k 5. K termoplastickému zpracování zvolit WEITER ( DÁLE ), viz odstavec Tiefziehen ( Termoplastické zpracování ).

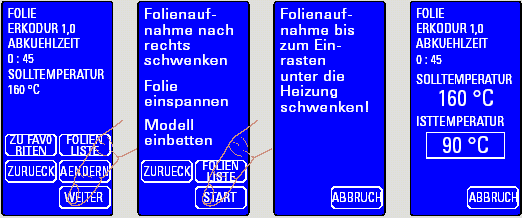

6 Termoplastické zpracování (hluboké tažení) 1. Je zvolena správná 2. Provést a zvolit start 3. Provést a zahřát 4. Zobrazení během fólie? fólii ohřívacího postupu k 1. Zvolena správná fólie? Pokud ne, zvolte FOLIENLISTE ( SEZNAM FÓLIÍ ) a zvolte znovu. Zobrazení nabízí ještě další funkce, které jsou popsány v odstavci Funktionen der Anzeige, ausgewählte Folie ( Funkce zobrazení, zvolená fólie ), viz str. 10. Aby se spustil následující postup termoplastického zpracování (tažení), zvolte prosím WEITER ( DÁLE ). k 2. Upínač fólií potočit směrem nahoru vzad doprava (a). Vyjmout přítlačný kroužek na fólie, vložit zvolenou fólii Erkodur 1,0 mm a upnout přítlačným kroužkem na fólie (b). Model nyní nebo během ohřívacího postupu vložit do granulátu (c). Zvolte prosím Start. k 3. K lepšímu zapadnutí prohlubeň na držadle lehce zatlačit směrem dolů. V západkové oblasti se zapne ohřev (d + e). Funkční pole ABBRUCH přeruší připravenost k ohřevu nebo postup zahřívání a vede zpět k zobrazení 2. Pokud dojde k vychýlení fólie z ohřívacího kontaktu objeví se rovněž tento údaj. k 4. Skutečná teplota ukazuje teplotu fólie v oblasti měření. 70 C před dosažením požadované teploty zapne vakuové čerpadlo k vytvoření předvakua. Při dosažení požadované teploty se ohřev vypne.

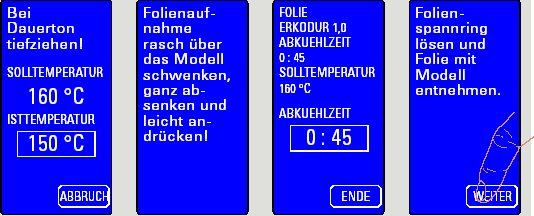

7 Termoplastické zpracování (hluboké tažení) 5. Údaj 10 C před požadovanou teplotou 6. Zobrazení při trvalém tónu 7. Zobrazení po termoplastickém zpracování 8. Zobrazení konce doby ochlazování k C před dosažením požadované teploty zazní signál. Dle druhu fólie může ohřev probíhat o posledních 10 C různě rychle. k 6. Při dosažení požadované teploty zazní trvalý tón a ohřev vypne. Nyní se musí provést termoplastické zpracování (hluboké tažení), přičemž se uchopí upínač fólie na prohlubni držadla a provede se pohyb (f + g). k 7 Doba ochlazování příslušná pro danou fólii nyní běží zpět. Doba chlazení se může přerušit funkčním polem ENDE ( KONEC ). Fólie se může vyjmout teprve po uplynutí kompletní doby ochlazování. k 8 Přítlačný kroužek fólie sejmout a fólii s modelem vyjmout pomocí upínače fólie (h). Funkční pole WEITER ( DÁLE ) vede zpět k zobrazení ausgewählte Folie ( zvolená fólie ) (9)., k právě používané fólii. 9. zvolená fólie

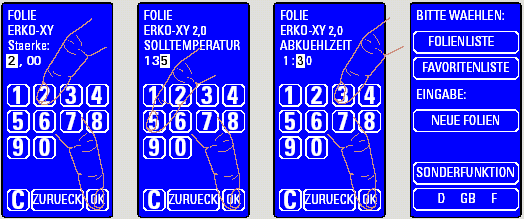

8 Zadat novou fólii Nové fólie mohou být budoucí fólie od ERKODENT nebo cizí fólie. Objeví-li se nová fólie od ERKODENT, jsou na etiketě potřebné údaje (např. ERKO-XY, tloušťka 2,0 mm, požadovaná teplota 135 C, doba ochlazování 1:30 min.) Fólie se může uložit zadáním NEUE FOLIEN ( NOVÉ FÓLIE ). U cizích fólií se musí zjistit požadovaná teplota a teplota ochlazování pomocí zvláštních funkcí. Všechny uložené nové fólie budou dle pořadí uloženy do seznamu favoritů a pomocí těchto se budou volit. 1. Zvolit novou fólii 2. Zadat ERKO-XY 3. ERKO-XY potvrdit (ok) (Neue Folien) další písmena, čísla a znaky zadání je správné o jeden krok v zadávání zpět o jeden krok programu zpět 4. Zadat tloušťku a 5. Zadat požadovanou 5. Zadat dobu ochlazování 6. Základní zobrazení, potvrdit (ok) teplotu a potvrdit (ok) a potvrdit (ok) nová fólie je uložena

9 Zvláštní funkce Pomocí zvláštních funkcí se může nezávisle na programu zapínat a vypínat ohřev a vakuové čerpadlo. Ke zjištění požadované teploty (teplota tažení) cizí fólie se zapne ohřev (2.) a fólie se napne, jak je popsáno pod Tiefziehen ( Termoplastické zpracování - hluboké tažení ). Jakmile se upínání fólie posune pod ohřev (a), tak se tento zapne a senzor změří teplotu fólie. Pokud má být následně provedeno termoplastické zpracování (hluboké tažení) fólie, tak nyní zapnout vakuové čerpadlo (3.). 1. Zvolit zvláštní 2. Zvolit zapnutí ohřevu 3. Zvolit zapnutí čerpadla (Pumpe ein) funkci (Sonderfunktion) (Heizung ein) a zjistit požadovanou teplotu Ke kontrole schopnosti termoplastického zpracování (hlubokého tažení) fólii vychýlit směrem ven (b) a otestovat ji pomocí tupého nástroje, zůstanou-li otisky, je fólie zpravidla termoplastická (hlubokotažná). Ohřev vypne, když je fólie vychýlena z oblasti ohřevu, je zvoleno Heizung aus ( Ohřev vypnutý ) nebo senzor naměří > 240 C. Teplota zobrazená na displeji je poslední naměřená teplota. Pokud je fólie termoplastická (hlubokotažná), pak tato teplota odpovídá požadované teplotě. Ke zjištění doby ochlazování, změřit stopkami čas od tvarování. Poprvé po cca. 1 minutě zkontrolovat manuálně teplotu fólie, předtím je nebezpečí popálení! Správné doby ochlazování je dosaženo tehdy, když fólie má na povrchu pokojovou teplotu. Fólie může být nyní uložena, jak je popsáno pod neue Folie eingeben (zadat novou fólii ).

10 Změnit údaje pro fólie předvolené ze závodu Požadovaná teplota a doba ochlazování se mohou trvale změnit pro jeden postup termoplastického zpracování (hlubokého tažení) nebo pak jako favorit. Změny se provedenou v okně ausgewählte Folie ( zvolená fólie ) nebo Favorit, viz Zvolit fólii a Uložit favorita. 1.Zvolit změnu 2. Zadat požadovanou teplotu 3. Zadat dobu ochlazování (Aendern) a potvrdit (ok) a potvrdit (ok) 4a. Zvolit uložení 5. Zvolit uložení 4b. Zvolit dále (weiter) (Speichern) Zobrazení nyní přeskočí na Zobrazení nyní přeskočí na 2. zobrazení, viz Termoplastické 2. zobrazení, viz Termoplastické zpracování ( Tiefziehen ), dále zpracování ( Tiefziehen ), dále jak je tam popsané. jak je tam popsané. Fólie se změnami je uložena Změny budou ponechány pouze jako favorit v seznamu favoritů. pro jeden postup hlubokého tažení (termoplastického zpracování).

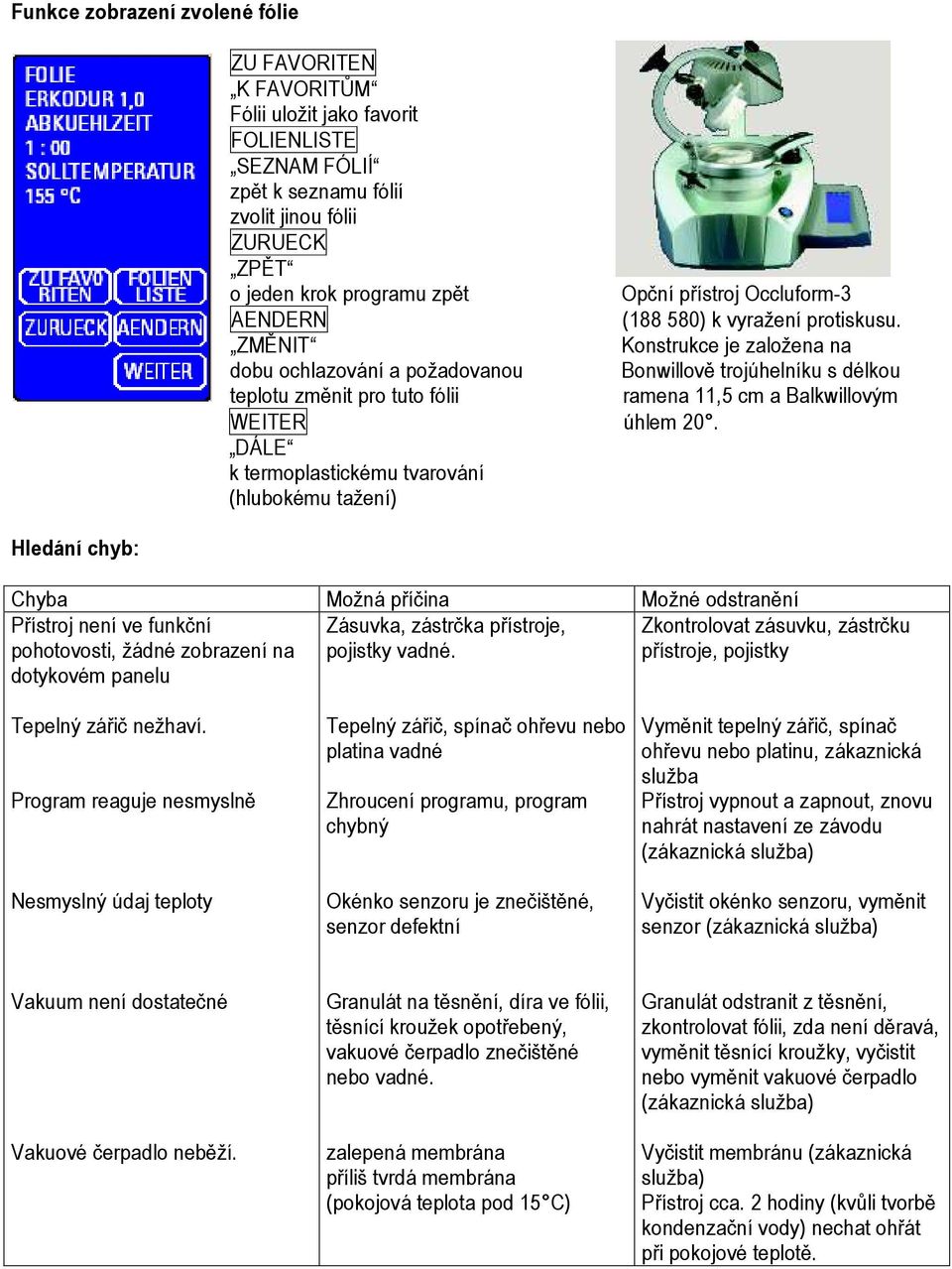

11 Funkce zobrazení zvolené fólie Hledání chyb: ZU FAVORITEN K FAVORITŮM Fólii uložit jako favorit FOLIENLISTE SEZNAM FÓLIÍ zpět k seznamu fólií zvolit jinou fólii ZURUECK ZPĚT o jeden krok programu zpět AENDERN ZMĚNIT dobu ochlazování a požadovanou teplotu změnit pro tuto fólii WEITER úhlem 20. DÁLE k termoplastickému tvarování (hlubokému tažení) Opční přístroj Occluform-3 ( ) k vyražení protiskusu. Konstrukce je založena na Bonwillově trojúhelníku s délkou ramena 11,5 cm a Balkwillovým Chyba Možná příčina Možné odstranění Přístroj není ve funkční pohotovosti, žádné zobrazení na dotykovém panelu Zásuvka, zástrčka přístroje, pojistky vadné. Zkontrolovat zásuvku, zástrčku přístroje, pojistky Tepelný zářič nežhaví. Program reaguje nesmyslně Nesmyslný údaj teploty Tepelný zářič, spínač ohřevu nebo platina vadné Zhroucení programu, program chybný Okénko senzoru je znečištěné, senzor defektní Vyměnit tepelný zářič, spínač ohřevu nebo platinu, zákaznická služba Přístroj vypnout a zapnout, znovu nahrát nastavení ze závodu (zákaznická služba) Vyčistit okénko senzoru, vyměnit senzor (zákaznická služba) Vakuum není dostatečné Vakuové čerpadlo neběží. Granulát na těsnění, díra ve fólii, těsnící kroužek opotřebený, vakuové čerpadlo znečištěné nebo vadné. zalepená membrána příliš tvrdá membrána (pokojová teplota pod 15 C) Granulát odstranit z těsnění, zkontrolovat fólii, zda není děravá, vyměnit těsnící kroužky, vyčistit nebo vyměnit vakuové čerpadlo (zákaznická služba) Vyčistit membránu (zákaznická služba) Přístroj cca. 2 hodiny (kvůli tvorbě kondenzační vody) nechat ohřát při pokojové teplotě.

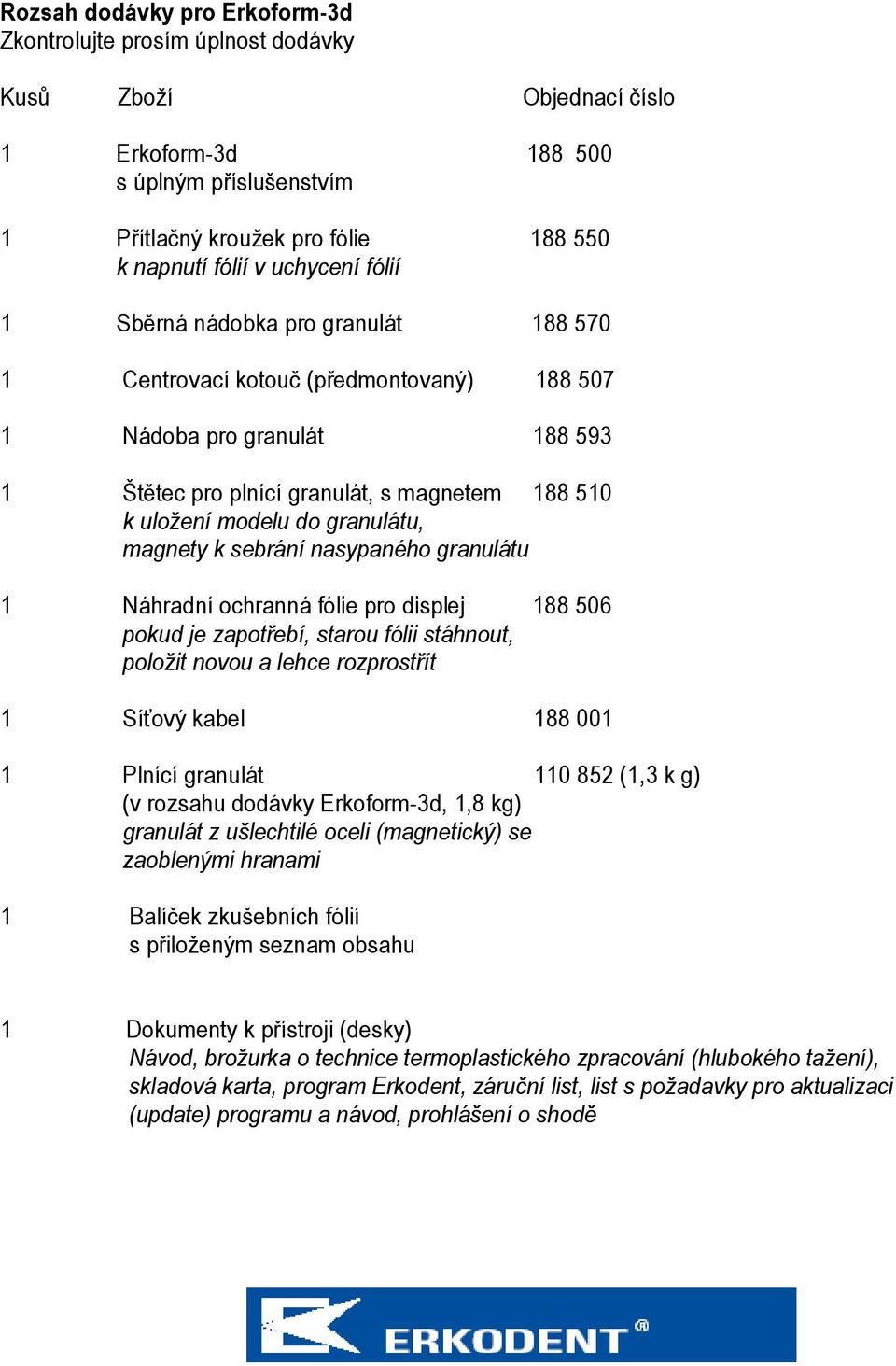

12 Rozsah dodávky pro Erkoform-3d Zkontrolujte prosím úplnost dodávky Kusů Zboží Objednací číslo 1 Erkoform-3d s úplným příslušenstvím 1 Přítlačný kroužek pro fólie k napnutí fólií v uchycení fólií 1 Sběrná nádobka pro granulát Centrovací kotouč (předmontovaný) Nádoba pro granulát Štětec pro plnící granulát, s magnetem k uložení modelu do granulátu, magnety k sebrání nasypaného granulátu 1 Náhradní ochranná fólie pro displej pokud je zapotřebí, starou fólii stáhnout, položit novou a lehce rozprostřít 1 Síťový kabel Plnící granulát (1,3 k g) (v rozsahu dodávky Erkoform-3d, 1,8 kg) granulát z ušlechtilé oceli (magnetický) se zaoblenými hranami 1 Balíček zkušebních fólií s přiloženým seznam obsahu 1 Dokumenty k přístroji (desky) Návod, brožurka o technice termoplastického zpracování (hlubokého tažení), skladová karta, program Erkodent, záruční list, list s požadavky pro aktualizaci (update) programu a návod, prohlášení o shodě
