Kuličkové šrouby a matice

Transkript

1 Kuličkové šrouby a matice Vydání 01 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny. Kuličkové šrouby a matice 1

2 Obsah Popis 3 Deformační zatížení Kritická rychlost 5 Kuličková matice FSU 6 Kuličková matice FSE 7 Kuličková matice RSU 8 Kuličková matice RS 9 Uchycení typ BK, BF 10 Uchycení typ EF, EK 11 Kuličkové šrouby a matice Vydání 01 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny.

3 Popis Kuličkové šrouby se vyznačují vysokou kvalitou a příznivou cenou. Kuličkové šrouby dodáváme ve dvou provedeních, válcované v přesnosti C7 a broušené v přesnosti C5. Válcované kuličkové šrouby jsou dodávany ze skladu, broušené jsou na poptávku. Válcované kuličkové šrouby dodáváme v průměrech od 6 do 80 mm ve standardních délkách 3 m. Jiné délky do 6 m jsou na poptávku. Možné dodat i levé provedení kuličkových šroubů. Kuličkové matice se standardně dodávají bez předpětí. Matice s předpětím jsou na poptávku. Třídy přesnosti Přesnost stoupání na 300 mm (e 300 ) Přesnost C0 C1 C C3 C5 C7 C10 e 300 [µm] 3, Materiál a tvrdost Materiál a tvrdost kuličkových šroubů je uvedena v tabulce. Označení Materiál Tepelné zpracování Tvrdost (RC) Přesně broušené 50CrMoQT indukční kalení 58~6 Válcované S55C indukční kalení 58~6 Matice SCM15 cementace 58~6 Mazání Pro kuličkové šrouby se jako mazivo používají maziva vyrobená na bázi lithia. Viskozita maziv je 30~0 cst (0 C) a stupně ISO 3~100. Použití: 1. plikace pro nízké teploty - užívá se mazivo s nízkou viskozitou.. plikace pro vysoké teploty, velká zatížení a nízké rychlosti - užívá se mazivo s vyšší viskozitou. Způsob Interval kontroly Kontrolní položky Interval dodávky nebo výměny utomatický interval přívodu oleje každy týden množství oleje a jeho čistota dodávka po každé kontrole, její objem závisí na velikosti nádrže normální dodávka jednou za rok dle výsledků kontroly Mazací tuk do -3 měsíců po uvedení stroje do provozu každý den před spuštěním stroje cizí tělesa Olejová lázeň povrch oleje dodávka na základě úbytku Bezprašnost Podobně jako u valivých ložisek dochází ke zvětšení otěru v případě, že kuličkové šrouby pracují v prostředí, v němž se vyskytují částice, jako jsou třísky nebo voda. by se předešlo případnému poškození kuličkového šroubu, jsou na obou koncích kuličkové matice umístěny stěrky, které odstraňují třísky a prach. Na stěrkách je o-kroužek, který zajišťuje, aby mazací olej neunikal z kuličkové matice. Vydání 01 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny. Kuličkové šrouby a matice 3

4 Deformační zatížení Bezpečnost šroubu proti deformaci je třeba kontrolovat, pokud se předpokládá zatížení šroubu na vzpěr. Na grafu je zobrazeno přípustné zatížení na vzpěr pro každý jmenovitý vnější průměr šroubu. (Výpočet se provádí na základě vzorce č. v případě, že je jmenovitý vnější průměr šroubu větší než 15 mm). Zvolte přípustné axiální zatížení podle způsobu uchycení kuličkového šroubu. Zkontrolujte přípustnou sílu v tahu / zatížení ve vzpěru (viz. vzorec č. 1) a přípustné zatížení drážky šroubu. Pokud je montážní délka krátká, potom bez ohledu na způsob uchycení. (1) P = δ = 11,8dr (kgf) δ: přípustné zatížení v tlaku (kgf/ mm ) : plocha průřezu šroubu na malém průměru závitu (mm ) dr: malý průměr závitu (mm) () P = α x Nπ E = m dr x10 3 α: koeficient bezpečnosti (0,5) E: vertikální moduly pružnosti (E =,1 x 10 kgf/mm ) dr: malý průměr závitu (mm) : montážní vzdálenost (mm) m N: koeficient stanovený na základě způsobu uchycení kuličkového šroubu: jednoduchý jednoduchý m = 5,1 (N = 1) pevný jednoduchý m = 10, (N = ) pevný pevný m = 0,3 (N = ) pevný volný m = 1,3 (N = 1/) Zatížení ve vzpěru v závislosti na průměru šroubu a jeho délce 8 6 Montážní vzdálenost (mm) 8 6 jednoduchý - jednoduchý pevný - jednoduchý pevný - pevný pevný - volný Způsob uchycení xiální zatížení (kgf) Kuličkové šrouby a matice Vydání 01 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny.

5 Kritická rychlost Je nutné zkontrolovat, zda je rychlost otáčení kuličkového šroubu v rezonanci s vlastní frekvencí šroubu. Výrobce stanovil, že 80 % nebo méně této kritické rychlosti představuje přípustnou rychlost otáčení. Uvedený graf shrnuje přípustnou rychlost otáčení pro nominální průměry šroubů až do vnějšího průměru šroubu 15 mm. Zvolte přípustnou rychlost k otáčení podle způsobu uchycení kuličkového šroubu. Pokud pracovní rychlost otáčení dosahuje kritické rychlosti, je třeba realizovat střední podpěru, aby došlo ke zvýšení jmenovité frekvence šroubu. odnota dm x n Přípustná rychlost otáčení se rovněž reguluje na základě hodnoty dm x n (dm: střední průměr kružnice ocelové kuličky) n: rychlost otáčení, otáčky/ min.), která vyjadřuje obvodovou rychlost. Všeobecně platí: Pro přesný průmysl (stupeň přesnosti C7 až C0) dm x n Pro všeobecný průmysl (C10) dm x n Pozn.: Výrobek, který přesahuje výše uvedená omezení, je možno vyrobit po dohodě s výrobcem. n = α x 60λ EIg = f dr π γ x10 7 (otáčky/min) α: bezpečnostní koeficient (0,8) E: vertikální moduly pružnosti (E =,1 x 10 kgf/mm ) I: min. druhotný moment oblasti plochy průřezu šroubu π l = dr (mm ) 6 dr: malý průměr závitu (mm) g: tíhové zrychlení (g = 9,8 x 10 3 mm/ s) γ: měrná hmotnost (γ = 7,8 x 10-6 kgf/mm 3 ) : plocha průřezu šroubu na malém průměru závitu (=π dr / mm ) : montážní vzdálenost (mm) f λ: koeficient stanovený na základě způsobu uchycení kuličkového šroubu jednoduchý jednoduchý f = 9,7 pevný jednoduchý f = 15,1 pevný pevný f = 1,9 pevný volný f = 3, pozn.: V případě, že poměr délky a průměru šroubu je větší než 70, je nutné kontaktovat výrobce Kritická rychlost v závislosti na průměru šroubu Montážní vzdálenost (mm) jednoduchý - jednoduchý pevný - jednoduchý pevný - pevný pevný - volný Způsob uchycení rychlost (otáčky/min) Vydání 01 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny. Kuličkové šrouby a matice 5

6 Kuličkové šrouby a matice Kuličková matice FSU Přirubová GTEN B matice SCRE FSU pro TECNOOGY válcované kuličkové CO., šrouby TD. Průměry mm Jednoduchá, 8.1 Type: pravý závit FSU (DIN69051) Q otvor pro Q mazání Oil ole.5 5 Q otvor pro mazání Q Oil ole 8xX 8-X thr φ φd φd B 90 Typ Type Type B Objednací Šroub Stoupání Kuličky D B X Unit : mm d I Da mm mm mmdimensions mm mm Typ Q n Únosnost N Dynamická Statická KM FSU Model No. d 16 I 5 Da 3,175 D 8,0 B8,0 10,0 X 38 Type5,5 Q0 M6 n 3Ca (Kgf 7650 ) Coa (kgf ) 100 K KM FSU , ,0 108, , ,5 0 M6 0 M M KM FSU ,175 8,0 8,0 1 3,3 38 5,5 0 M M KM-005--FSU , ,0 1058, , ,6 M6 M KM-505--FSU , ,0 116, , ,6 8 M6 8 M KM-510--FSU , ,0 10 6, , ,6 8 M6 8 M M KM-305--FSU , ,0 1 80, , M6 6 M KM FSU , ,0 180, , M6 M KM-310--FSU , ,0 1680, , M6 M M KM-005--FSU 0 5 3,175 63,0 93, , B 70 M B M KM-010--FSU , ,0 193, , B 9 70B M8 70 M KM FSU , , , , B 11 70B M85 M KM FSU , ,0 1815, , B 11 85B M8 95 M B 95 M KM FSU ,35 105,0 15,0 0 98, ,5 B 110 M B 100 M B 110 M B 130 M Kuličkový šroub - příklad pro objednání: eft Thread vailable KS KS = kuličkový šroub 1605 = průměr 16 mm a stoupání 5 mm 1000 = délka šroubu v mm 6 Kuličkové šrouby a matice Vydání 01 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny.

7 Kuličková matice FSE Přírubová matice typ FSE pro válcované kuličkové šrouby Průměry 16-0 mm Jednoduchá, pravý závit TEN B SCRE TECNOOGY CO., TD. 8.6 Type: FSE Q otvor pro mazání 油 孔 Q xx -X 通 孔 φd φd T B Unit : mm del No. Dimensions d I Da D B T X Q Ca(Kgf) Coa(kgf) (Circuit x Row) K M X M X M X M X Objednací Šroub73Stoupání 11 Kuličky D 100 B93 T 11 8 M6X Únosnost 1.8X N Q d 90 I135 Da mm mm 13 mm 11 mm1mm 9mm M6 mm Dynamická 1.8X Statická 58 KM FSE ,175 3,0 53, ,5 5,0,5 38 M6 7190eft Thread 190 vailable KM-00--FSE 0 0 3,175 39,0 6, ,8 5,0 50 5,5 6 M KM-55--FSE 5 5 3,969 7,0 7,0 1 11, 6,0 60 6,6 56 M KM-33--FSE 3 3,76 58,0 9,0 15 1,0 80, M KM-00--FSE 0 0 6,35 73,0 11, ,0 95, M Type: RS Kuličkový šroub - příklad pro objednání: KS KS = kuličkový šroub 1616 = průměr 16 mm a stoupání 16 mm 1000 = délka šroubu v mm D d Vydání 01 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny. Kuličkové šrouby a matice 7

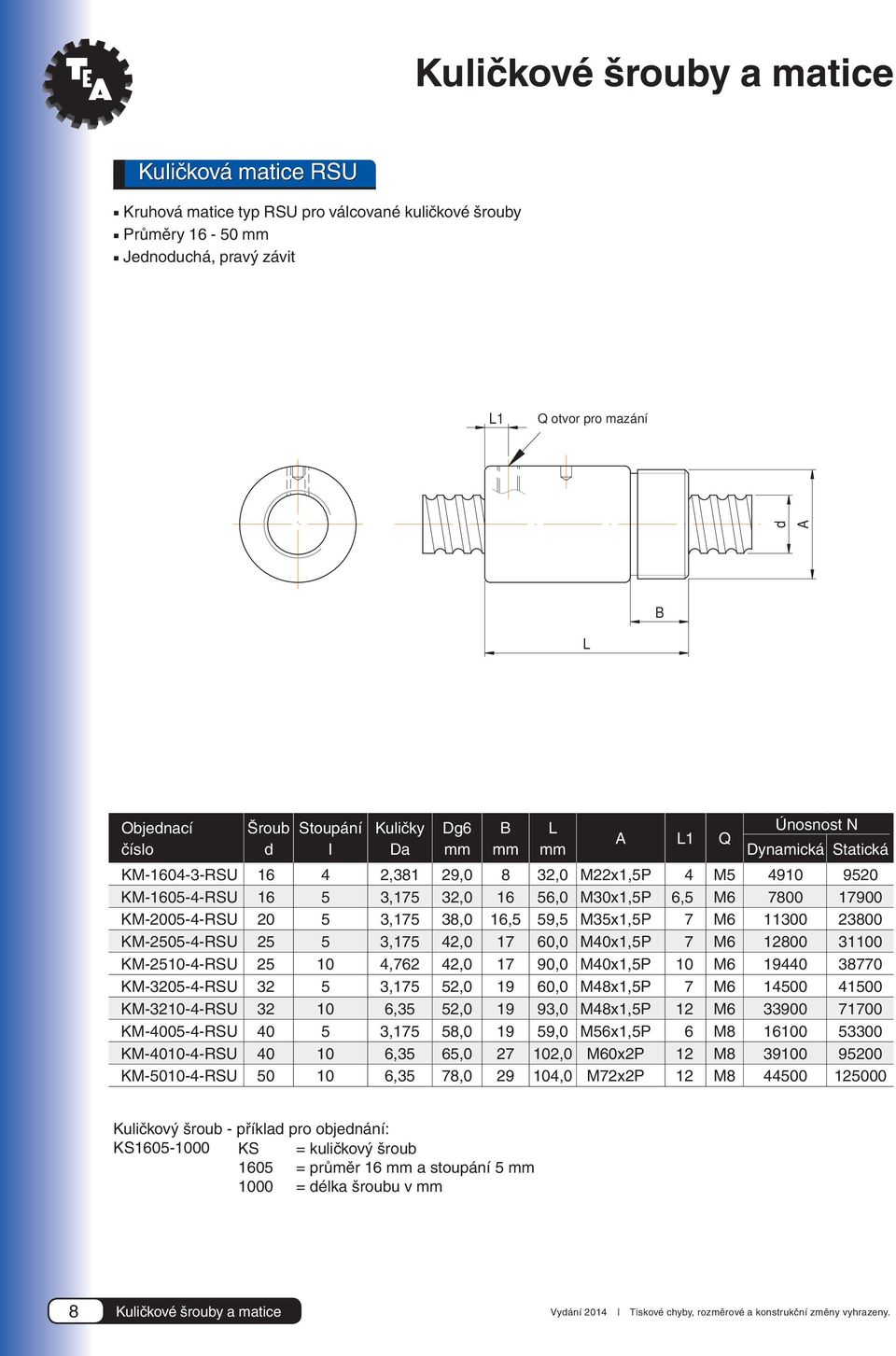

8 Kuličková matice RSU Kruhová matice typ RSU pro válcované kuličkové šrouby Průměry mm Jednoduchá, pravý závit GTEN B SCRE TECNOOGY CO., TD Type: RSU 1 Q otvor 油 孔 (OI pro mazání OE) φd φd d B Unit : mm Model No. Dimensions d I Da D B Q 1 Ca(Kgf) Coa(kgf) (Circuit x Row) MX1.5P 8 3 M X M30X1.5P M X M35X1.5P M X M0X1.5P M X 510- Objednací 5 Šroub Stoupání Kuličky M0X1.5P Dg6 B Únosnost 3877 N 1X M8X1.5P M Q d I Da mm mm mm Dynamická 080 Statická 1X M8X1.5P M X KM RSU 16,381 9,0 8 3,0 Mx1,5P M M56X1.5P M X KM RSU ,175 3, ,0 M30x1,5P 6,5 M M60XP 7 10 M X KM-005--RSU 0 5 3,175 38,0 16,5 59,5 M35x1,5P 7 M M7XP 9 10 M X KM-505--RSU 5 5 3,175, ,0 M0x1,5P 7 M KM-510--RSU 5 10,76, ,0 M0x1,5P 10 M KM-305--RSU 3 5 3,175 5, ,0 M8x1,5P 7 M KM-310--RSU ,35 5, ,0 M8x1,5P 1 M KM-005--RSU 0 5 3,175 58, ,0 M56x1,5P 6 M KM-010--RSU Type: 0 FSK 10 6,35 65,0 7 10,0 M60xP 1 M KM RSU ,35 78,0 9 10,0 M7xP 1 M Kuličkový šroub - příklad pro objednání: KS KS = kuličkový šroub 1605 = průměr 16 mm a stoupání 5 mm 1000 = délka šroubu v mm 8 Kuličkové šrouby a matice -X thr Vydání 01 B Tiskové chyby, rozměrové a konstrukční změny vyhrazeny.

9 D Dimensions Kuličkové šrouby a matice Unit : mm o. d I Da D B T X Q Ca(Kgf) Coa(kgf) (Circuit x Row) K M X M X M X 7 3 Kuličková 3.76 matice 58 9RS M X M X 50 Kruhová matice typ 90RS 135 pro válcované 0 1.5kuličkové 13 šrouby M X 58 Průměry 8-16 mm eft Thread vailable Jednoduchá, pravý závit 7 Type: RS d B No. Dimensions Unit : mm d I Da D B Ca(Kgf) Coa(kgf) (Circuit x Row) M15X1P x M18X1P x1 1 Objednací.381 Šroub5.5 Stoupání M0X1P Kuličky D 10B 3 5 Únosnost 738 N 3.5x1 d I Da mm mm mm Dynamická Statická M0X1P x1 KM-8x.5-RS 8,5 1, 17,5 7,5 3,5 M15x1P M0X1P x1 KM-1003-RS ,8 1,0 9 9,0 M18x1P KM-10-RS 1,381 5,5 10 3,0 M0x1P KM-105-RS 1 5 5, ,0 M0x1P KM-1605-RS ,175 3,5 1,0 M6x1,5P Kuličkový šroub - příklad pro objednání: w.gtenballscrew.com.tw KS KS = kuličkový šroub 1605 = průměr 16 mm a stoupání 5 mm 1000 = délka šroubu v mm Vydání 01 Tiskové chyby, rozměrové a konstrukční změny vyhrazeny. Kuličkové šrouby a matice 9
