Řešení pro speciální případy. EJOT SDM-T plus 8/60 U. Speciální hmoždinka na problémové podklady a velké tloušťky izolace. Technické údaje.

Transkript

1 EJOT SDM-T plus 8/60 U Speciální hmoždinka na problémové podklady a velké tloušťky izolace schváleno pro beton, plné a děrované cihly možno dodat i pro velké tloušťky tepelné izolace (až 340 mm) univerzální kotevní část pro problematické stavební materiály a velké tolerance masivní ocelový šroub s plastovým nástřikem hlavy pro rychlou montáž je šroub předmontovaný Technické údaje průměr hmoždinky průměr talíře hloubka vrtání h 1 kotevní hloubka h ef kategorie použití podle ETA číslo osvědčení 8 mm 60 mm 80 mm 70 mm A, B, C ETA-04/0064 Montáž Charakteristická zatížení beton C 12/15 dle EN beton C 16/20 C 50/60 dle EN plná cihla (Mz) dle DIN 105 vápenopísková plná cihla (KS) DIN EN 106 plná cihla z lehčeného betonu (V) DIN příčně děrovaná cihla (Hlz) dle DIN 105 příčně děrovaná vápenopísková cihla (KSL) dle DIN EN 106 dutinové tvárnice (HbL) z lehčeného betonu DIN ,9 kn 1,2 kn 0,75 kn Pokud se týče přípustných zatížení, je nutno zohlednit příslušné národní činitele spolehlivosti. max. tloušťka izolace jmenovitá délka (mm) (mm) novostavba 1) stará stavba 2) SDM-T plus 8/60 U x SDM-T plus 8/60 U x SDM-T plus 8/60 U x SDM-T plus 8/60 U x SDM-T plus 8/60 U x SDM-T plus 8/60 U x SDM-T plus 8/60 U x SDM-T plus 8/60 U x SDM-T plus 8/60 U x SDM-T plus 8/60 U x SDM-T plus 8/60 U x SDM-T plus 8/60 U x SDM-T plus 8/60 U x SDM-T plus 8/60 U x ) 10 mm tloušťka lepidla 2) 10 mm tloušťka lepidla a 20 mm staré omítky Na vyžádání sdělíme dodací lhůtu. 32 WDVS CZ_a.indd 32 2/27/07 1:48:00 PM

2 aplikace EJOT SDF-K plus 8 U Speciální hmoždinka pro upevnění montážních profilů na problémových podkladech schváleno pro beton, plné a děrované cihly pro upevnění montážních profilů univerzální rozpěrná část pro problémové stavební materiály a pro velké tolerance pro rychlou montáž je šroub předmontován Technické údaje Montáž průměr hmoždinky průměr límce hloubka vrtání h 1 kotevní hloubka h ef kategorie použití podle ETA číslo osvědčení 8 mm 16 mm 80 mm 70 mm A, B, C ETA-04/0064 Charakteristická zatížení beton C 12/15 dle EN beton C 16/20 C 50/60 dle EN blok (Mz) dle DIN 105 vápenopísková plná cihla (KS) DIN EN 106 plná cihla z lehčeného betonu (V) DIN ,9 kn příčně děrovaná cihla (Hlz) dle DIN 105 1,2 kn příčně děrovaná vápenopísková cihla (KSL) dle DIN EN 106 dutinová tvárnice (HbL) z lehčeného betonu DIN ,75 kn U přípustných zatížení je nutno zohlednit příslušné národní bezpečnostní faktory. max. tloušťka izolace jmenovitá délka (mm) (mm) SDF-K plus 8 U x SDF-K plus 8 U x SDF-K plus 8 U x SDF-K plus 8 U x SDF-K plus 8 U x SDF-K plus 8 U x Na vyžádání sdělíme dodací lhůtu a možnost dodání jiných délek. 33 WDVS CZ_a.indd 33 2/27/07 1:48:04 PM

3 EJOT spirální hmoždinka Upevnění lehkých předmětů na fasádách s ETICS doporučené zatížení: max. 5 kg na hmoždinku bez tepelných mostů jednoduše zašroubovat přes krycí omítku do tepelné izolace (většinou bez předvrtání) Spirální hmoždinka (velké balení: 250) ejotherm STR-sanační fréza k dodatečnému zajištění ETICS úsporné obnovení stability dodatečným připevněním hmoždinkami v mnoha případech se lze vyhnout demontáži systému využití technologie STR: profrézování stávající vrstvy omítky, montáž prvku ejotherm STR U, vsazení zátky STR, nanesení nové krycí omítky (ks/skříňka nářadí) STR sanační fréza EJOT Speciální vrták Pro optimální zatížení v děrovaných stavebních materiálech speciální vrták pro děrované stavební materiály ostrý řezný úhel pro rychlé zhotovení vrtného otvoru bez příklepu zamezuje vylomení stěn vrtaného materiálu s uchycením SDS-plus nepoužívat vrtání s příklepem označení číslo balení výrobku Speciální vrták 8,0 x 210/ Speciální vrták 8,0 x 260/ Speciální vrták 8,0 x 450/ / mm celkové délky, 150 mm užitné délky 34 WDVS CZ_a.indd 34 2/27/07 1:48:07 PM

4 EJOT VSD Sanační hmoždinka pro lícové zdivo Při sanaci starých budov je vyžadována sanace konstrukce stěny. V případě potřeby je nutno nejdříve obnovit stabilitu. U dvouvrstvých konstrukcí stěn s lícovým zdivem byly až do konce 70. let používány kotvy z pozinkované oceli. Následkem pokročilé koroze však jejich funkce často již není zaručena. Stabilitu lze obnovit hmoždinkami EJOT VSD. cenově výhodné obnovení stability lícového zdiva jednoduché použití: dvojitá rozpěrná zóna zakotvuje hmoždinku současně v nosné stěně a v lícovém zdivu šroub je vyroben z korozivzdorné oceli A4 suchý proces: rychlé zpracování použitelná i při nízkých teplotách Montáž nosné zdivo lícové zdivo Technické údaje Průměr hmoždinky hloubka vrtání h 1 kotevní hloubka h ef 8 mm 80 mm 70 mm vzdálenost mezi jmenovitá vnitřní a vnější stěnou délka ocel pozinkovaná* ocel nerezová (mm) (mm) VSD 8 x VSD 8 x VSD 8 x VSD 8 x VSD 8 x VSD 8 x Upozornění: montáž VSD se provádí vždy přes plochu cihly. míinimální zloušťka lícového zdiva: 115 mm * použití pozinkovaných šroubů je možné pouze v případě následného zateplení (ETICS, zavěšená fasáda) 35 WDVS CZ_a.indd 35 2/27/07 1:48:11 PM

5 Sanační kotvy pro vnější vrstvy betonových sendvičů Sanační systémy pro obnovení stability vnější vrstvy betonových sendvičů Vnější vrstvy betonových sendvičů u průmyslově prefabrikovaných stavebních prvků (u panelových staveb) byly montovány k nosnému panelu pomocí ocelových kotev. Vlivem koroze může být jejich nosnost ohrožena. Proto je nutno ještě před montáží ETICS obnovit stabilitu. EJOT pro tento účel nabízí dvě přesvědčivá systémová řešení. EJOT sanační kotva pro betonové sendviče WSS k obnovení stability vnější vrstvy třívrstvých betonových sendvičů vysoce účinné řešení sanace speciálně pro panelové stavby vrtané otvory lze provést i suchým vrtáním zpracování nezávislé na teplotě (bez malty) lze ihned zatížit evropské osvědčení (ETA-99/0007) tloušťka upevnění B mm 120 WSS - 24 x WSS - 24 x EJOT sanační kotva pro betonové sendviče Keri k obnovení stability vnější vrstvy třívrstvých betonových sendvičů vysoce účinné řešení sanace speciálně pro panelové stavby zpracování nezávislé na teplotě (bez malty) lze ihned zatížit tloušťka upevnění B mm 128 KERI - 40 x KERI - 40 x Náš servis pro Vás: Obnovení stability vnější strany sendviče proti vlivům povětrnosti nebo lícového zdiva je nutno z důvodu bezpečnosti staticky dimenzovat. Náš aplikační servis Vám poradí při volbě vhodných řešení a dodá Vám všechny potřebné detaily! 36 WDVS CZ_a.indd 36 2/27/07 1:48:14 PM

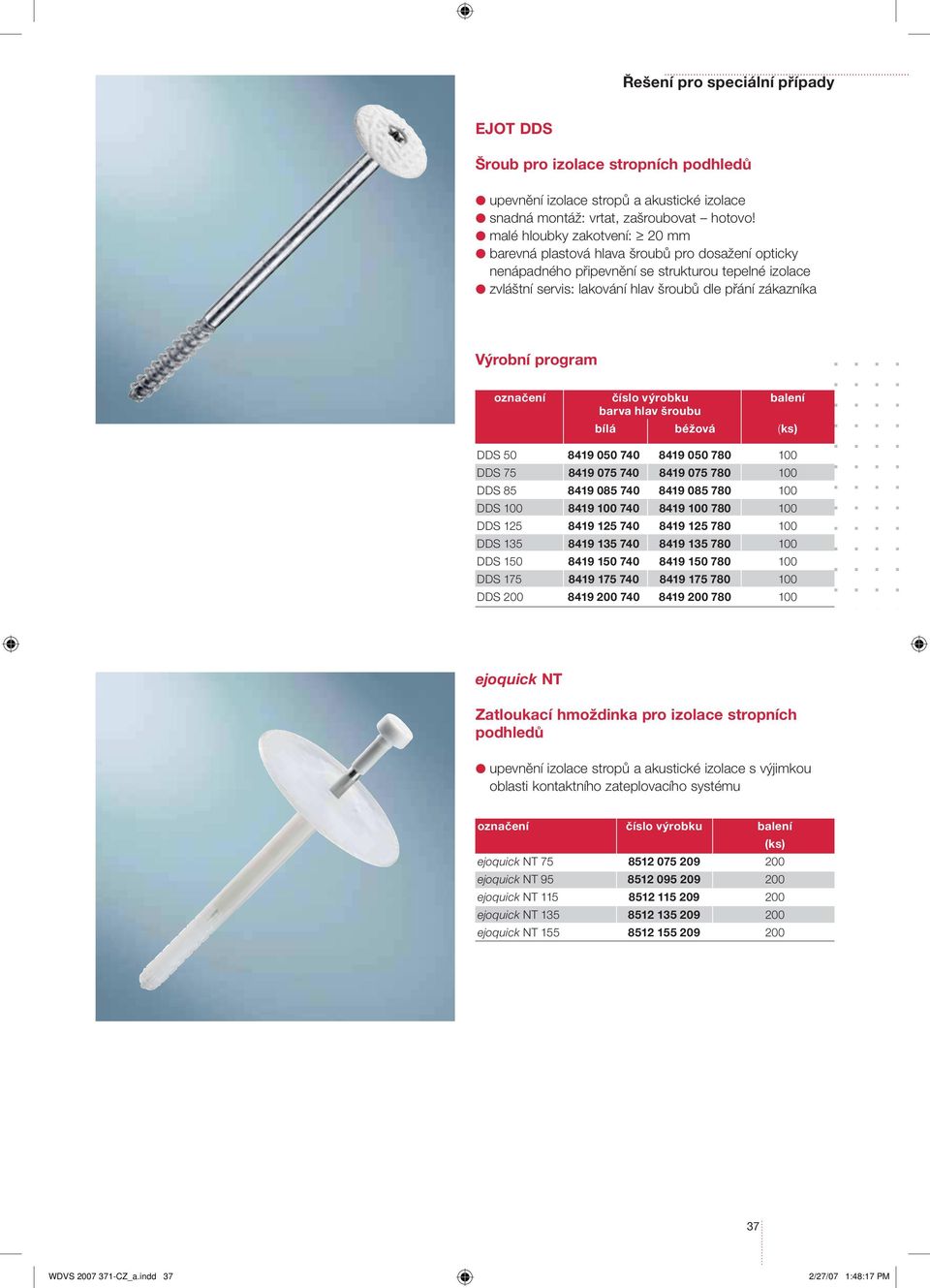

6 EJOT DDS Šroub pro izolace stropních podhledů upevnění izolace stropů a akustické izolace snadná montáž: vrtat, zašroubovat hotovo! malé hloubky zakotvení: 20 mm barevná plastová hlava šroubů pro dosažení opticky nenápadného připevnění se strukturou tepelné izolace zvláštní servis: lakování hlav šroubů dle přání zákazníka barva hlav šroubu bílá béžová DDS DDS DDS DDS DDS DDS DDS DDS DDS ejoquick NT Zatloukací hmoždinka pro izolace stropních podhledů upevnění izolace stropů a akustické izolace s výjimkou oblasti kontaktního zateplovacího systému ejoquick NT ejoquick NT ejoquick NT ejoquick NT ejoquick NT WDVS CZ_a.indd 37 2/27/07 1:48:17 PM
