HODNOCENÍ VLASTNOSTÍ VÝKOVKŮ ROTORŮ Z OCELI 26NiCrMoV115

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "HODNOCENÍ VLASTNOSTÍ VÝKOVKŮ ROTORŮ Z OCELI 26NiCrMoV115"

Transkript

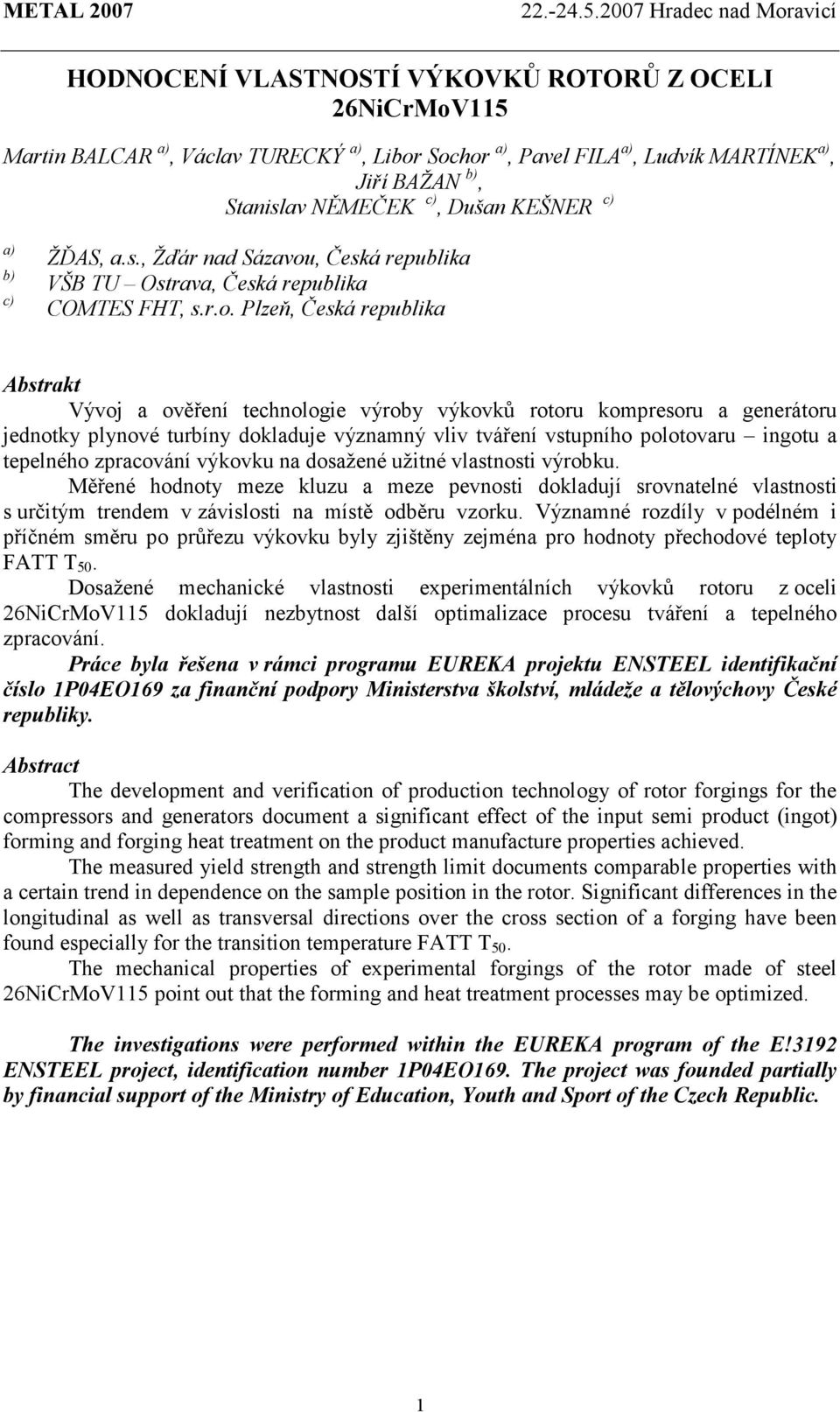

1 HODNOCENÍ VLASTNOSTÍ VÝKOVKŮ ROTORŮ Z OCELI 26NiCrMoV115 Martin BALCAR a), Václav TURECKÝ a), Libor Sochor a), Pavel FILA a), Ludvík MARTÍNEK a), Jiří BAŽAN b), Stanislav NĚMEČEK c), Dušan KEŠNER c) a) b) c) ŽĎAS, a.s., Žďár nad Sázavou, Česká republika VŠB TU Ostrava, Česká republika COMTES FHT, s.r.o. Plzeň, Česká republika Abstrakt Vývoj a ověření technologie výroby výkovků rotoru kompresoru a generátoru jednotky plynové turbíny dokladuje významný vliv tváření vstupního polotovaru ingotu a tepelného zpracování výkovku na dosažené užitné vlastnosti výrobku. Měřené hodnoty meze kluzu a meze pevnosti dokladují srovnatelné vlastnosti s určitým trendem v závislosti na místě odběru vzorku. Významné rozdíly v podélném i příčném směru po průřezu výkovku byly zjištěny zejména pro hodnoty přechodové teploty FATT T 50. Dosažené mechanické vlastnosti experimentálních výkovků rotoru z oceli 26NiCrMoV115 dokladují nezbytnost další optimalizace procesu tváření a tepelného zpracování. Práce byla řešena v rámci programu EUREKA projektu ENSTEEL identifikační číslo 1P04EO169 za finanční podpory Ministerstva školství, mládeže a tělovýchovy České republiky. Abstract The development and verification of production technology of rotor forgings for the compressors and generators document a significant effect of the input semi product (ingot) forming and forging heat treatment on the product manufacture properties achieved. The measured yield strength and strength limit documents comparable properties with a certain trend in dependence on the sample position in the rotor. Significant differences in the longitudinal as well as transversal directions over the cross section of a forging have been found especially for the transition temperature FATT T 50. The mechanical properties of experimental forgings of the rotor made of steel 26NiCrMoV115 point out that the forming and heat treatment processes may be optimized. The investigations were performed within the EUREKA program of the E!3192 ENSTEEL project, identification number 1P04EO169. The project was founded partially by financial support of the Ministry of Education, Youth and Sport of the Czech Republic. 1

2 Výroba rotorů kompresoru a generátoru jednotky plynové turbíny byla v podmínkách ŽĎAS, a.s. ověřena z pohledu dosažených užitných vlastností výrobku. Byly vyrobeny 3 experimentální tavby (EU1, EU2 a EU3) oceli jakosti 26NiCrMoV115 a odlity ingoty 8K10.0 určené na výkovky rotoru dle náčrtku na obrázku 1. Po provedení základního tepelné zpracování výkovků: kalení 850 C H 2 O a popouštění 615 C s poklesem 25 C/hod do 250 C dále s ochlazováním na vzduchu, následovalo ověření dosažených mechanických vlastností po průřezu výkovku. Pro hodnocení mechanických vlastností hotového výkovku byla zvolena místa značená (P) pata, (S) střed, (H) hlava, která odpovídají poloze v původním ingotu. Obr. 1: Nákres experimentálního kusu výkovku a místa odběru vzorků Stanovení mechanických vlastností zkouškou tahem bylo provedeno na trhacím stroji THZ 723. Zkouška vrubové houževnatosti na rázovém kladivu PSW 300 s využitím chladícího zařízení AMSLER TV 742. Tvrdost byla měřena tvrdoměrem Brinell KPE Požadavky na mechanické vlastnosti rotorů kompresoru a generátoru dle specifikace odběratele uvádí tabulka 1. Tab. 1. Požadavky na mechanické vlastnosti výkovků z oceli 26NiCrMoV115 Pro experimentální zkoušky byly zvoleny podmínky tepelného zpracování navržené pro výrobu rotoru kompresoru, přičemž bylo uvažováno, že mez kluzu a mez pevnosti je možné na požadavky mechanických vlastností rotoru generátoru upravit zvýšením popouštěcí teploty. Rovněž je třeba konstatovat skutečnost, že rozměry výkovku v místě odběru vzorku na stanovení mechanických vlastností u reálných výkovků nepřekračují průměr 250 mm případně tloušťku stěny 200 mm. Zkušební výkovky byly polotovary určené pro stanovení 2

3 vlivu tváření a tepelného zpracování na dosahované užitné vlastnosti materiálu při výrobě výkovků větších průřezů. ZKOUŠKA TAHEM PŘI TEPLOTĚ 20 C Hodnoty mechanických vlastností zjištěné zkouškou tahem v podélném směru při 20 C uvádí tab. 2. Nezvýrazněné hodnoty pro povrch výkovku nesplňují požadavky pro předepsanou úroveň mechanických vlastností rotoru kompresoru. Tab. 2. Mechanické vlastnosti při teplotě 20 C podélný směr Dle tabulky 2 je zřejmé, že nebylo dosaženo požadované meze kluzu u tavby EU1 v případech na povrchu výkovku z části těla pod hlavou a ve stření části původního ingotu. Ostatní mechanické vlastnosti vyhovují požadavkům pro rotor kompresoru dle tabulky 1. Tabulka 3 dokumentuje hodnoty mechanických vlastností zjištěné zkouškou tahem v příčném směru, přičemž jsou zvýrazněny hodnoty Rp 0,2 < 800 MPa. Tab. 3. Mechanické vlastnosti při teplotě 20 C příčný směr Tabulka 4 uvádí vypočtené průměrné hodnoty mechanických vlastností zjištěné zkouškou tahem u výkovků z ingotů taveb EU1, EU2 a EU3. Tab. 4. Mechanické vlastnosti při 20 C průměr EU1, EU2, EU3 Z průměrných hodnot v tabulce 4 je zřejmé dosažení srovnatelných mechanických vlastností v podélném a příčném směru, přičemž vyšší pevnost materiálu je v podélném směru. VRUBOVÁ HOUŽEVNATOST A PŘECHODOVÁ TEPLOTA 3

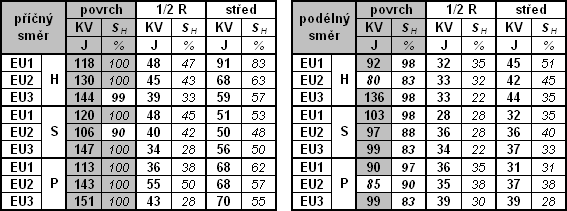

4 Výsledky měření vrubové houževnatosti dané změnou nárazové práce KV (J) a podílem houževnatého lomu na lomové ploše S H (%) při 20 C v podélném směru v závislosti na poloze odběru vzorku z výkovku uvádí tabulka 5. Uvedené průměrné hodnoty z provedených měření na třech vzorcích nevyhovující v povrchových vrstvách požadavku KV 90 J nebo S H < 100% jsou zvýrazněny. Tab. 5. KV (J) a S H (%) při teplotě 20 C Z tabulky 5 vyplývá dosažení vyhovujících hodnot nárazové práce v příčném směru v povrchové části výkovku, přičemž ve dvou případech s výskytem podílu křehkého lomu na lomové ploše tvořené lomem houževnatým. Relativně nízkých hodnot nárazové práce bylo dosaženo ve směru podélném a ve všech případech byl podíl křehkého lomu zasahující lomovou plochu méně než 20%. Z uvedených hodnot zejména podílu houževnatého lomu vyplývá, že požadovaných hodnot nárazové práce lze při současné technologii tepelného zpracování dosahovat pouze u malých průřezů. Dalším hlediskem hodnocení mechanických vlastností výkovků rotorů bylo stanovení přechodové teploty FATT T 50 definované 50 % podílem křehkého a houževnatého lomu na lomové ploše zkušebního vzorku. Výsledky na vzorcích orientovaných v podélném a příčném směru uvádí tabulka 6. Přechod z houževnatého lomu do křehkého je graficky zvýrazněn. 4

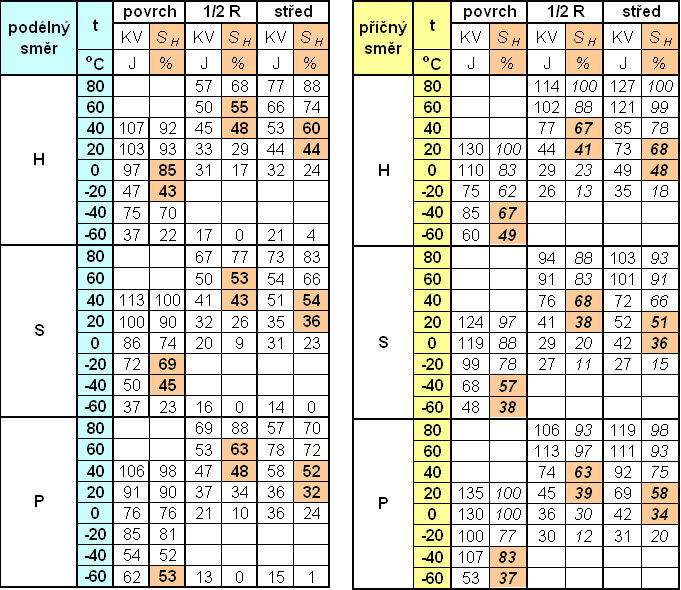

5 Tab. 6. KV (J) a S H (%) pro stanovení FATT T 50 Uvedená tabulka opět dokumentuje dosažení vyhovujících parametrů z hlediska přechodové teploty FATT T 50 v povrchové části výkovku rotoru. Hodnoty přechodové teploty významně klesají ve vnitřních částech výkovku, přičemž v osové části je vyšší houževnatost než v oblasti 1/2R mezi povrchem a středem výkovku. Přechodovou teplotu FATT T 50 lze získat aproximací v diagramu KV S H. TVRDOST Měření tvrdosti HB bylo provedeno po průřezu výkovků taveb EU1, EU2 a EU3. Změnu tvrdosti uvádí tabulka 7. Tab. 7. Tvrdost materiálu po průřezu výkovků průměr EU1, EU2 a EU3 Grafické vyjádření průběhu průměrných hodnot tvrdosti po průřezu výkovku uvádí obrázek 2. 5

6 Obr. 2: Průběh hodnot tvrdosti materiálu po průřezu výkovků taveb EU1, EU2 a EU3 Průměrné hodnoty tvrdosti stanovené z hodnot naměřených ve sledovaných oblastech výkovku prokazují dosažení nejvyšší tvrdosti v povrchových partiích výkovku. ZÁVĚR Bylo provedeno měření mechanických vlastností po průřezu zkušebních výkovků experimentálních taveb. Zjištěné hodnoty mechanických vlastností vykazují některé trendy vzhledem k poloze zkoušky ve výkovku v příčném řezu. V podélně orientovaných vzorcích, v porovnání s příčnými vzorky, byly zkouškou tahem při 20 C zjištěny vyšší hodnoty mechanických vlastností, přičemž v podélném směru bylo v průměru ze tří výkovků dosaženo na povrchu výkovku vyhovujících vlastností Rp 0,2 = 827 MPa, Rm = 955 MPa, A 5 = 17,1%, Z = 65,8%. Ostatní hodnoty směrem k ose výkovku vykazují z hlediska úrovně meze kluzu a pevnosti nižší pevnost materiálu a zhoršené plastické vlastnosti definované tažností a zúžením. Stanovení vrubové houževnatosti oceli určené nárazovou prací při rázové zkoušce za teploty 20 C prokázalo dosažení KV = 80 až 136 J v podélném směru a KV = 106 až 151 J ve směru příčném. Při podílu houževnatého lomu S H = 83 až 98 % v podélném směru a S H = 90 až 100 % v příčném směru konstatujeme na povrchu výkovku lepší vrubovou houževnatost v příčném směru. Směrem k ose výkovku hodnoty nárazové práce rapidně klesají. V oblasti vzdálené ½ poloměru hřídele od povrchu je dosahováno v příčném směru KV = 34 až 55 J při S H = 28 až 50 % a v oblasti z osy výkovku pak KV = 50 až 91 J při S H = 48 až 83 %. V osové části výkovku materiál vykazuje lepší vrubovou houževnatost než v oblasti mezi střední a povrchovou částí výkovku. Měřené hodnoty meze kluzu a meze pevnosti experimentálních výkovků dokladují srovnatelné vlastnosti s určitým trendem v závislosti na místě odběru vzorku. Významné rozdíly v podélném i příčném směru po průřezu výkovku byly zjištěny zejména pro hodnoty přechodové teploty FATT T 50. 6

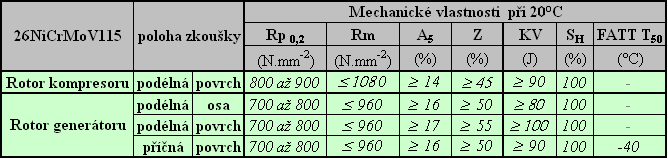

7 Dosažené mechanické vlastnosti experimentálních výkovků rotoru z oceli 26NiCrMoV115 dokladují nezbytnost další optimalizace procesu tváření a tepelného zpracování. Přechodové teploty FATT T 50 stanovené na základě nárazové práce KV (J) a podílu houževnatého lomu na lomové ploše S H (%) dokladují změnu plastických vlastností oceli. Nejnižší přechodová teplota byla určena vždy na povrchu výkovku. Ve všech případech byla dosažena nižší přechodová teplota v osové části v porovnání s oblastí mezi osou a povrchem výkovku hřídele. Významné rozdíly v závislosti na poloze vzorku ve vztahu k původnímu ingotu nebyly zjištěny. Měřením tvrdosti po průřezu výkovku ve sledovaných oblastech výkovku byly potvrzeny trendy změn mechanických vlastností. Značný pokles tvrdosti lze pozorovat ve vzdálenosti 40 mm pod povrchem výkovku, přičemž další změny směrem k ose výkovku nejsou významné. Průměrné hodnoty tvrdosti z hodnot naměřených ve sledovaných oblastech původního ingotu prokazují dosažení nejvyšší průměrné tvrdosti 294HB ve výkovku v místě odpovídajícímu části pod hlavu ingotu, nižší průměrnou tvrdost 288HB v patní části a s ní srovnatelnou průměrnou tvrdost 287HB ve střední části výkovku resp. původního ingotu. Porovnáním rozptylu hodnot mechanických vlastností potvrzuje přijatelnou anizotropii mechanických vlastností. LITERATURA [1] Balcar, M., Sochor, L., Martínek, L., Turecký, V. a kol: Mechanické vlastnosti výkovků z oceli 26NiCrMoV115 taveb EU1, EU2 a EU3. Dílčí zpráva k řešení projektu E!3192 ENSTEEL identifikační číslo 1P04OE169 v roce Žďár nad Sázavou s. [2] Němeček, S.: Tepelné zpracování rotorových ocelí. Zpráva číslo Z-2006/059. COMTES FHT, s.r.o s. [3] Kvačkaj, T.: Priebežná správa projektu EUREKA E!3192 ENSTEEL. Technická universita Košice s. 7

MODELOVÁNÍ A MĚŘENÍ DEFORMACE V TAHOKOVU

MODELOVÁNÍ A MĚŘENÍ DEFORMACE V TAHOKOVU . 5. 9. 007, Podbanské MODELOVÁNÍ A MĚŘENÍ DEFORMACE V TAHOKOVU Zbyšek Nový, Michal Duchek, Ján Džugan, Václav Mentl, Josef Voldřich, Bohuslav Tikal, Bohuslav Mašek 4 COMTES FHT s.r.o., Lobezská E98, 00

Více

Mn max. P max. Mezní úchylky pro rozbor hotového výrobku % hmot. Označení oceli Pevnostní vlastnosti Zkouška rázem v ohybu

Mn max. P max. Mezní úchylky pro rozbor hotového výrobku % hmot. Označení oceli Pevnostní vlastnosti Zkouška rázem v ohybu Bezešvé ocelové trubky pro tlakové nádoby a zařízení - technické dodací podmínky. Část 1 - Trubky z nelegovaných ocelí se zaručenými vlastnostmi při okolní teplotě. Způsob výroby a dodávaný stav Chemické

Více

VÝVOJ TECHNOLOGIE VÝROBY SUPER FERITICKÉ OCELI SUPER FERRITIC STAINLESS STEEL PRODUCTION TECHNOLOGY DEVELOPMENT

VÝVOJ TECHNOLOGIE VÝROBY SUPER FERITICKÉ OCELI SUPER FERRITIC STAINLESS STEEL PRODUCTION TECHNOLOGY DEVELOPMENT VÝVOJ TECHNOLOGIE VÝROBY SUPER FERITICKÉ OCELI SUPER FERRITIC STAINLESS STEEL PRODUCTION TECHNOLOGY DEVELOPMENT Martin BALCAR 1), Ludvík MARTÍNEK 1), Pavel FILA, 1), Václav VAIDIŠ 2), Jiří MALINA 2), Radovan

Více

Tváření,tepelné zpracování

Tváření,tepelné zpracování tváření, tepelné zpracování Optimalizace řízeného válcování nové konstrukční oceli se zvláštními užitnými vlastnostmi Prof. Ing. Ivo Schindler, CSc., Doc. Dr. Ing. Jaroslav Sojka, VŠB-TU Ostrava, 17. listopadu

Více

MODELOVÁNÍ PROCESU TUHNUTÍ A CHEMICKÁ HETEROGENITA INGOTU OCELI JAKOSTI 26NiCrMoV115. ŽĎAS, a.s., Strojírenská 6, 59171 Žďár nad Sázavou, ČR

MODELOVÁNÍ PROCESU TUHNUTÍ A CHEMICKÁ HETEROGENITA INGOTU OCELI JAKOSTI 26NiCrMoV115. ŽĎAS, a.s., Strojírenská 6, 59171 Žďár nad Sázavou, ČR MODELOVÁNÍ PROCESU TUHNUTÍ A CHEMICKÁ HETEROGENITA INGOTU OCELI JAKOSTI 26NiCrMoV115 Martin Balcar a, Rudolf Železný a, Ludvík Martínek a, Pavel Fila a, Jiří Bažan b, a ŽĎAS, a.s., Strojírenská 6, 59171

Více

UPLATNĚNÍ KERAMICKÝCH FILTRŮ PŘI ODLÉVÁNÍ OCELOVÝCH INGOTŮ II. APLICATION OF CERAMIC FILTERS IN INGOT CASTING PROCES (PART II)

UPLATNĚNÍ KERAMICKÝCH FILTRŮ PŘI ODLÉVÁNÍ OCELOVÝCH INGOTŮ II. APLICATION OF CERAMIC FILTERS IN INGOT CASTING PROCES (PART II) UPLATNĚNÍ KERAMICKÝCH FILTRŮ PŘI ODLÉVÁNÍ OCELOVÝCH INGOTŮ II. APLICATION OF CERAMIC FILTERS IN INGOT CASTING PROCES (PART II) Martin Balcar a, Pavel Fila a, Ludvík Martínek a, Boris Láník b, Václav Šmejkal

Více

NEKONVENČNÍ VLASTNOSTI OCELI 15NiCuMoNb5 (WB 36) UNCONVENTIONAL PROPERTIES OF 15NiCuMoNb (WB 36) GRADE STEEL. Ladislav Kander Karel Matocha

NEKONVENČNÍ VLASTNOSTI OCELI 15NiCuMoNb5 (WB 36) UNCONVENTIONAL PROPERTIES OF 15NiCuMoNb (WB 36) GRADE STEEL. Ladislav Kander Karel Matocha NEKONVENČNÍ VLASTNOSTI OCELI 15NiCuMoNb5 (WB 36) UNCONVENTIONAL PROPERTIES OF 15NiCuMoNb (WB 36) GRADE STEEL Ladislav Kander Karel Matocha VÍTKOVICE Výzkum a vývoj, spol s r.o., Pohraniční 31, 706 02 Ostrava

Více

Výrobky válcované za tepla z jemnozrnných svařitelných konstrukčních ocelí termomechanicky válcované. Technické dodací podmínky

Výrobky válcované za tepla z jemnozrnných svařitelných konstrukčních ocelí termomechanicky válcované. Technické dodací podmínky Výrobky válcované za tepla z jemnozrnných svařitelných konstrukčních ocelí termomechanicky válcované. Technické dodací podmínky Způsob výroby Dodací podmínky ČS E 10025 4 září 2005 Způsob výroby volí výrobce..

Více

VLIV TEPELNĚ-MECHANICKÉHO ZPRACOVÁNÍ NA VLASTNOSTI DRÁTU Z MIKROLEGOVANÉ OCELI. Stanislav Rusz a Miroslav Greger a Otakar Drápal b Radim Lukáš a

VLIV TEPELNĚ-MECHANICKÉHO ZPRACOVÁNÍ NA VLASTNOSTI DRÁTU Z MIKROLEGOVANÉ OCELI. Stanislav Rusz a Miroslav Greger a Otakar Drápal b Radim Lukáš a METAL 23 2.-22.5.23, Hradec nad Moravicí VLIV TEPELNĚ-MECHANICKÉHO ZPRACOVÁNÍ NA VLASTNOSTI DRÁTU Z MIKROLEGOVANÉ OCELI Stanislav Rusz a Miroslav Greger a Otakar Drápal b Radim Lukáš a a VŠB Technická

Více

Lisování nerozebíratelných spojů rámových konstrukcí

Lisování nerozebíratelných spojů rámových konstrukcí Abstract Lisování nerozebíratelných spojů rámových konstrukcí Zbyšek Nový 1, Miroslav Urbánek 1 1 Comtes FTH Lobezská E981, 326 00 Plzeň, Česká republika, znovy@comtesfht.cz, murbanek@comtesfht.cz The

Více

MOŽNOSTI VYUŽITÍ MIKROLEGOVANÝCH OCELÍ. Tomáš Schellong Kamil Pětroš Václav Foldyna. JINPO PLUS a.s., Křišťanova 2, 702 00 Ostrava, ČR

MOŽNOSTI VYUŽITÍ MIKROLEGOVANÝCH OCELÍ. Tomáš Schellong Kamil Pětroš Václav Foldyna. JINPO PLUS a.s., Křišťanova 2, 702 00 Ostrava, ČR MOŽNOSTI VYUŽITÍ MIKROLEGOVANÝCH OCELÍ Tomáš Schellong Kamil Pětroš Václav Foldyna JINPO PLUS a.s., Křišťanova 2, 702 00 Ostrava, ČR Abstract The proof stress and tensile strength in carbon steel can be

Více

VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI OCELI PRO ŽELEZNICNÍ KOLA THE INFLUENCE OF HEAT TREATENT ON THE PROPPERTIES OF STEEL FOR RAILWAY WHEELS

VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI OCELI PRO ŽELEZNICNÍ KOLA THE INFLUENCE OF HEAT TREATENT ON THE PROPPERTIES OF STEEL FOR RAILWAY WHEELS VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI OCELI PRO ŽELEZNICNÍ KOLA THE INFLUENCE OF HEAT TREATENT ON THE PROPPERTIES OF STEEL FOR RAILWAY WHEELS Rudolf Foret a Petr Matušek b a FSI-VUT v Brne,Technická

Více

CREEP AUSTENITICKÉ LITINY S KULIČKOVÝM GRAFITEM CREEP OF AUSTENITIC DUCTILE CAST IRON

CREEP AUSTENITICKÉ LITINY S KULIČKOVÝM GRAFITEM CREEP OF AUSTENITIC DUCTILE CAST IRON METAL 9 9... 9, Hradec nad Moravicí CREEP AUSTENITICKÉ LITINY S KULIČKOVÝM GRAFITEM CREEP OF AUSTENITIC DUCTILE CAST IRON Vlasák, T., Hakl, J., Čech, J., Sochor, J. SVUM a.s., Podnikatelská, 9 Praha 9,

Více

DETERMINATION OF MECHANICAL AND ELASTO-PLASTIC PROPERTIES OF MATERIALS BY NANOINDENTATION METHODS

DETERMINATION OF MECHANICAL AND ELASTO-PLASTIC PROPERTIES OF MATERIALS BY NANOINDENTATION METHODS DETERMINATION OF MECHANICAL AND ELASTO-PLASTIC PROPERTIES OF MATERIALS BY NANOINDENTATION METHODS HODNOCENÍ MECHANICKÝCH A ELASTO-PLASTICKÝCH VLASTNOSTÍ MATERIÁLŮ VYUŽITÍM NANOINDENTACE Martin Vizina a

Více

3D SIMULACE PĚCHOVÁNÍ A PRODLUŽOVÁNÍ KOVÁŘSKÉHO INGOTU I 45

3D SIMULACE PĚCHOVÁNÍ A PRODLUŽOVÁNÍ KOVÁŘSKÉHO INGOTU I 45 3D SIMULACE PĚCHOVÁNÍ A PRODLUŽOVÁNÍ KOVÁŘSKÉHO INGOTU I 45 Mašek Bohuslav a + c Nový Zbyšek b + a Kešner Dušan a a) Západočeská univerzita v Plzni, Katedra materiálu a strojírenské metalurgie, CZ b) Škoda

Více

PEVNOST V OHYBU KOVANÝCH PROFILŮ VE SROVNÁNÍ S PROFILY TŘÍSKOVĚ OBRÁBĚNÝMI

PEVNOST V OHYBU KOVANÝCH PROFILŮ VE SROVNÁNÍ S PROFILY TŘÍSKOVĚ OBRÁBĚNÝMI PEVNOST V OHYBU KOVANÝCH PROFILŮ VE SROVNÁNÍ S PROFILY TŘÍSKOVĚ OBRÁBĚNÝMI Pavel ŠVANDA A), Petr SVOBODA B) A Univerzita Pardubice, Dopravní fakulta Jana Pernera, Katedra mechaniky, materiálů a částí strojů,

Více

Postupy. Druh oceli Chemické složení tavby hmotnostní % a) Značka Číselné označení. Mn P max. S max 0,40-1,20 0,60-1,40

Postupy. Druh oceli Chemické složení tavby hmotnostní % a) Značka Číselné označení. Mn P max. S max 0,40-1,20 0,60-1,40 Svařované ocelové trubky pro tlakové nádoby a zařízení Technické dodací podmínky Část 4: Elektricky svařované trubky z nelegovaných ocelí se zaručenými vlastnostmi při nízkých teplotách. Způsob výroby

Více

VLIV STŘÍDAVÉHO MAGNETICKÉHO POLE NA PLASTICKOU DEFORMACI OCELI ZA STUDENA.

VLIV STŘÍDAVÉHO MAGNETICKÉHO POLE NA PLASTICKOU DEFORMACI OCELI ZA STUDENA. VLIV STŘÍDAVÉHO MAGNETICKÉHO POLE NA PLASTICKOU DEFORMACI OCELI ZA STUDENA. Petr Tomčík a Jiří Hrubý b a) VŠB TU Ostrava, Tř. 17. listopadu 15, 708 33 Ostrava, ČR b) VŠB TU Ostrava, Tř. 17. listopadu 15,

Více

Hodnocení mechanických vlastností vybraných druhů ocelí. Jakub Kabeláč

Hodnocení mechanických vlastností vybraných druhů ocelí. Jakub Kabeláč Hodnocení mechanických vlastností vybraných druhů ocelí Jakub Kabeláč Bakalářská práce 211 Příjmení a jméno:. Obor:. P R O H L Á Š E N Í Prohlašuji, že beru na vědomí, že odevzdáním diplomové/bakalářské

Více

VÝVOJ A OVĚŘENÍ TECHNOLOGIE VÝROBY OCELI PRO KOMPONENTY PARNÍHO GENERÁTORU

VÝVOJ A OVĚŘENÍ TECHNOLOGIE VÝROBY OCELI PRO KOMPONENTY PARNÍHO GENERÁTORU VÝVOJ A OVĚŘENÍ TECHNOLOGIE VÝROBY OCELI PRO KOMPONENTY PARNÍHO GENERÁTORU DEVELOPMENT AND VERIFICATION OF STEEL MAKING TECHNOLOGY FOR STEAM GENERATOR COMPONENTS Martin Balcar a, Ludvík Martínek a, Pavel

Více

VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ VLIV TEPELNÉHO ZPRACOVÁNÍ NA STRUKTURU A MECHANICKÉ VLASTNOSTI NÁSTROJOVÝCH OCELÍ

VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ VLIV TEPELNÉHO ZPRACOVÁNÍ NA STRUKTURU A MECHANICKÉ VLASTNOSTI NÁSTROJOVÝCH OCELÍ VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MATERIÁLOVÝCH VĚD A INŽENÝRSTVÍ FACULTY OF MECHANICAL ENGINEERING INSTITUE OF MATERIALS SCIENCE AND ENGINEERING

Více

VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI JEMNOZRNNÝCH SVAŘITELNÝCH OCELÍ PRO TENKOSTĚNNÉ ODLITKY

VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI JEMNOZRNNÝCH SVAŘITELNÝCH OCELÍ PRO TENKOSTĚNNÉ ODLITKY VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI JEMNOZRNNÝCH SVAŘITELNÝCH OCELÍ PRO TENKOSTĚNNÉ ODLITKY INFLUENCE OF HEAT TREATMENT ON PROPERTIES OF FINE-GRAINED WELDABLE STEELS FOR THIN-WALLED CASTINGS Jiří Cejp

Více

VLIV TECHNOLOGIE ŽÁROVÉHO ZINKOVÁNÍ NA VLASTNOSTI ŽÁROVĚ ZINKOVANÝCH OCELÍ

VLIV TECHNOLOGIE ŽÁROVÉHO ZINKOVÁNÍ NA VLASTNOSTI ŽÁROVĚ ZINKOVANÝCH OCELÍ Transfer inovácií 2/211 211 VLIV TECHNOLOGIE ŽÁROVÉHO ZINKOVÁNÍ NA VLASTNOSTI ŽÁROVĚ ZINKOVANÝCH OCELÍ Ing. Libor Černý, Ph.D. 1 prof. Ing. Ivo Schindler, CSc. 2 Ing. Petr Strzyž 3 Ing. Radim Pachlopník

Více

TEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008. Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika

TEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008. Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika TEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008 Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika ABSTRAKT Práce obsahuje charakteristiku konstrukčních ocelí

Více

BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV STROJÍRENSKÉ TECHNOLOGIE

BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV STROJÍRENSKÉ TECHNOLOGIE VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV STROJÍRENSKÉ TECHNOLOGIE FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF MANUFACTURING TECHNOLOGY TAHOVÁ ZKOUŠKA

Více

Vliv mikrolegování oceli dle ČSN 412050 na mechanické vlastnosti. Ludvík Martínek, Martin Balcar, Pavel Fila, Jaroslav Novák, Libor Sochor

Vliv mikrolegování oceli dle ČSN 412050 na mechanické vlastnosti. Ludvík Martínek, Martin Balcar, Pavel Fila, Jaroslav Novák, Libor Sochor Vliv mikrolegování oceli dle ČSN 412050 na mechanické vlastnosti Ludvík Martínek, Martin Balcar, Pavel Fila, Jaroslav Novák, Libor Sochor Abstrakt Při tváření ingotů volným kováním docházelo ke vzniku

Více

VLIV HLINÍKU, DUSÍKU A MODULU ODLITKU NA VZNIKU LASTUROVÝCH LOMŮ V OCELOVÝCH ODLITCÍCH

VLIV HLINÍKU, DUSÍKU A MODULU ODLITKU NA VZNIKU LASTUROVÝCH LOMŮ V OCELOVÝCH ODLITCÍCH VLIV HLINÍKU, DUSÍKU A MODULU ODLITKU NA VZNIKU LASTUROVÝCH LOMŮ V OCELOVÝCH ODLITCÍCH Jaroslav ŠENBERGER a, Antonín ZÁDĚRA a, Zdeněk CARBOL b a) Fakulta strojního inženýrství, VUT v Brně, Technická 2896/2,

Více

Oceli k zušlechťování Část 2: Technické a dodací podmínky pro nelegované oceli

Oceli k zušlechťování Část 2: Technické a dodací podmínky pro nelegované oceli VÁ LC E P R O VÁ LC OV N Y S T R OJ Í R E N S K É V Ý R O BKY H U T N Í M T E R I Á L U Š L E C H T I L É O C E LI ČSN EN 100832 Oceli k zušlechťování Část 2: Technické a dodací podmínky pro nelegované

Více

OVMT Mechanické zkoušky

OVMT Mechanické zkoušky Mechanické zkoušky Mechanickými zkouškami zjišťujeme chování materiálu za působení vnějších sil, tzn., že zkoumáme jeho mechanické vlastnosti. Některé mechanické vlastnosti materiálu vyjadřují jeho odpor

Více

Ing. Michal Lattner (lattner@fvtm.ujep.cz) Fakulta výrobních technologií a managementu Věda pro život, život pro vědu CZ.1.07/2.3.00/45.

Ing. Michal Lattner (lattner@fvtm.ujep.cz) Fakulta výrobních technologií a managementu Věda pro život, život pro vědu CZ.1.07/2.3.00/45. Ing. Michal Lattner (lattner@fvtm.ujep.cz) Fakulta výrobních technologií a managementu Věda pro život, život pro vědu CZ.1.07/2.3.00/45.0029 Statické zkoušky (pevnost, tvrdost) Dynamické zkoušky (cyklické,

Více

MOŽNOSTI TVÁŘENÍ MONOKRYSTALŮ VYSOKOTAVITELNÝCH KOVŮ V OCHRANNÉM OBALU FORMING OF SINGLE CRYSTALS REFRACTORY METALS IN THE PROTECTIVE COVER

MOŽNOSTI TVÁŘENÍ MONOKRYSTALŮ VYSOKOTAVITELNÝCH KOVŮ V OCHRANNÉM OBALU FORMING OF SINGLE CRYSTALS REFRACTORY METALS IN THE PROTECTIVE COVER MOŽNOSTI TVÁŘENÍ MONOKRYSTALŮ VYSOKOTAVITELNÝCH KOVŮ V OCHRANNÉM OBALU FORMING OF SINGLE CRYSTALS REFRACTORY METALS IN THE PROTECTIVE COVER Kamil Krybus a Jaromír Drápala b a OSRAM Bruntál, spol. s r.

Více

VLIV OBSAHU HLINÍKU NA VLASTNOSTI HOŘČÍKOVÝCH SLITIN PŘI ODLÉVÁNÍ DO BENTONITOVÝCH A FURANOVÝCH FOREM

VLIV OBSAHU HLINÍKU NA VLASTNOSTI HOŘČÍKOVÝCH SLITIN PŘI ODLÉVÁNÍ DO BENTONITOVÝCH A FURANOVÝCH FOREM VLIV OBSAHU HLINÍKU NA VLASTNOSTI HOŘČÍKOVÝCH SLITIN PŘI ODLÉVÁNÍ DO BENTONITOVÝCH A FURANOVÝCH FOREM INFLUENCE OF ALUMINIUM CONTENT ON BEHAVIOUR OF MAGNESIUM CAST ALLOYS IN BENTONITE AND FURAN SAND MOULD

Více

Okruh otázek s odpověďmi pro vstupní test.

Okruh otázek s odpověďmi pro vstupní test. Č.programu CZ.1.07/1.1.36/01.0004 Střední škola řemesel a služeb Moravské Budějovice Tovačovského sady 79, 676 02 Moravské Budějovice IČO: 00055069, tel.: 568 421 496, fax: 568 420 117 webové stránky školy:

Více

PLASTICKÉ VLASTNOSTI VYSOKOPEVNOSTNÍCH MATERIÁLŮ DĚLENÝCH NESTANDARDNÍMI TECHNOLOGIEMI

PLASTICKÉ VLASTNOSTI VYSOKOPEVNOSTNÍCH MATERIÁLŮ DĚLENÝCH NESTANDARDNÍMI TECHNOLOGIEMI PLASTICKÉ VLASTNOSTI VYSOKOPEVNOSTNÍCH MATERIÁLŮ DĚLENÝCH NESTANDARDNÍMI TECHNOLOGIEMI PLASTIC PROPERTIES OF HIGH STRENGHT STEELS CUTTING BY SPECIAL TECHNOLOGIES Pavel Doubek a Pavel Solfronk a Michaela

Více

VLASTNOSTI OCELI CSN 12050 (DIN C 45) S VELMI JEMNOU MIKROSTRUKTUROU PROPERTIES OF THE C45 DIN GRADE STEEL (CSN 12050) WITH VERY FINE MICROSTRUCTURE

VLASTNOSTI OCELI CSN 12050 (DIN C 45) S VELMI JEMNOU MIKROSTRUKTUROU PROPERTIES OF THE C45 DIN GRADE STEEL (CSN 12050) WITH VERY FINE MICROSTRUCTURE VLASTNOSTI OCELI CSN 12050 (DIN C 45) S VELMI JEMNOU MIKROSTRUKTUROU PROPERTIES OF THE C45 DIN GRADE STEEL (CSN 12050) WITH VERY FINE MICROSTRUCTURE J. Drnek Z. Nový P. Fišer COMTES FHT s.r.o., Borská

Více

Zkoušky čtvercových sloupků ze za studena tvářené korozivzdorné oceli

Zkoušky čtvercových sloupků ze za studena tvářené korozivzdorné oceli 228 STAVEBNÍ OBZOR 8/2012 Zkoušky čtvercových sloupků ze za studena tvářené korozivzdorné oceli Ing. Michal JANDERA, Ph. D. prof. Ing. Josef MACHÁČEK, DrSc. ČVUT v Praze Fakulta stavební Článek popisuje

Více

TECHNOLOGIE SVAŘOVÁNÍ MIKROLEGOVANÝCH OCELÍ DOMEX 700MC SVOČ FST

TECHNOLOGIE SVAŘOVÁNÍ MIKROLEGOVANÝCH OCELÍ DOMEX 700MC SVOČ FST TECHNOLOGIE SVAŘOVÁNÍ MIKROLEGOVANÝCH OCELÍ DOMEX 700MC SVOČ FST 2011 Bc. Miroslav Zajíček Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika ABSTRAKT Kolejová vozidla procházejí

Více

Radek Knoflíček 45. KLÍČOVÁ SLOVA: Hydraulický lis, hydropneumatický akumulátor, mezní stav konstrukce, porucha stroje.

Radek Knoflíček 45. KLÍČOVÁ SLOVA: Hydraulický lis, hydropneumatický akumulátor, mezní stav konstrukce, porucha stroje. STANOVENÍ PŘÍČIN ROZTRŽENÍ HYDROPNEUMATICKÉHO AKUMULÁTORU HYDRAULICKÉHO LISU LISOVACÍ LINKY CAUSE EXPLOSION DETERMINATION OF HYDROPNEUMATIC ACCUMULATOR OF COACHWORK PRESS MACHINE OF MOLDING LINE ABSTRAKT:

Více

materiálové inženýrství

materiálové inženýrství Hutnické listy č.2/28 materiálové inženýrství Vývoj a ověřování vlastností konstrukčních ocelí se zvýšenou odolností proti požáru r. Ing. Zdeněk Kuboň, Ing. Šárka Stejskalová, Ing. Ladislav Kander, Ph..,

Více

Detektivem při vypracování bakalářské práce.

Detektivem při vypracování bakalářské práce. Detektivem při vypracování bakalářské práce. Kuksenko Yana Ing. Jana Sobotová, Ph.D. Abstrakt Výsledky bakalářské práce na téma Vliv kalicího média na užitné vlastnosti nástrojové oceli X210Cr12 jsou určeny

Více

TEORIE SLÉVÁNÍ. Autoři přednášky: prof. Ing. Iva NOVÁ, CSc. Ing. Jiří MACHUTA, Ph.D. Pracoviště: TUL FS, Katedra strojírenské technologie

TEORIE SLÉVÁNÍ. Autoři přednášky: prof. Ing. Iva NOVÁ, CSc. Ing. Jiří MACHUTA, Ph.D. Pracoviště: TUL FS, Katedra strojírenské technologie TEORIE SLÉVÁNÍ : Zásady metalurgické přípravy oceli na odlitky a zásady odlévání. Tavení v elektrických indukčních pecích, zvláštnosti vedení tavby slitinových ocelí, desoxidace, zásady odlévání oceli.

Více

Nová konstrukce srdcovky s kuželovými vložkami

Nová konstrukce srdcovky s kuželovými vložkami DT - Výhybkárna a strojírna, a.s. Dolní 3137/100, 797 11 Prostějov, Česká republika www.dtvm.cz, e-mail: dt@dtvm.cz EN ISO 9001 EN ISO 3834-2 EN ISO 14001 OHSAS 18001 Nová konstrukce srdcovky s kuželovými

Více

TESTOVÁNÍ VLIVU INDIKAČNÍCH KAPALIN NA KŘEHKOLOMOVÉ VLASTNOSTI SKLOVITÝCH SMALTOVÝCH POVLAKŮ

TESTOVÁNÍ VLIVU INDIKAČNÍCH KAPALIN NA KŘEHKOLOMOVÉ VLASTNOSTI SKLOVITÝCH SMALTOVÝCH POVLAKŮ TESTOVÁNÍ VLIVU INDIKAČNÍCH KAPALIN NA KŘEHKOLOMOVÉ VLASTNOSTI SKLOVITÝCH SMALTOVÝCH POVLAKŮ TESTING OF THE INFLUENCE OF THE INDICATING LIQUIDS ON BREAKED PROPERTIES OF VITREOUS ENAMEL COATINGS Kamila

Více

TEMPERAČNÍ SYSTÉM S VYSOCE TEPELNĚ VODIVÝM MATERIÁLEM COOLING SYSTEM WITH HIGHLY HEAT CONDUCTIVE MATERIALS

TEMPERAČNÍ SYSTÉM S VYSOCE TEPELNĚ VODIVÝM MATERIÁLEM COOLING SYSTEM WITH HIGHLY HEAT CONDUCTIVE MATERIALS TEMPERAČNÍ SYSTÉM S VYSOCE TEPELNĚ VODIVÝM MATERIÁLEM COOLING SYSTEM WITH HIGHLY HEAT CONDUCTIVE MATERIALS Luboš BĚHÁLEK, Petr LENFELD TU v Liberci, Katedra strojírenské technologie Oddělení tváření kovů

Více

TEPELNÉ ZPRACOVÁNÍ OCELÍ

TEPELNÉ ZPRACOVÁNÍ OCELÍ TEPELNÉ ZPRACOVÁNÍ OCELÍ HEAT TREATMENT OF STEELS BAKALÁŘSKÁ PRÁCE BACHELOR THESIS AUTOR PRÁCE AUTHOR EVA ROSECKÁ VEDOUCÍ PRÁCE SUPERVISOR doc. Ing. JAROSLAV ŠENBERGER CSc. BRNO 2013 Vysoké učení technické

Více

SVAŘOVÁNÍ KOVOVÝCH MATERIÁLŮ LASEREM LASER WELDING OF METAL MATERIALS

SVAŘOVÁNÍ KOVOVÝCH MATERIÁLŮ LASEREM LASER WELDING OF METAL MATERIALS SVAŘOVÁNÍ KOVOVÝCH MATERIÁLŮ LASEREM LASER WELDING OF METAL MATERIALS Petr AMBROŽ a, Jiří DUNOVSKÝ b a ČVUT v Praze, Fakulta strojní, Výzkumné centrum pro strojírenskou výrobní techniku a technologii,

Více

STATISTICKÉ PARAMETRY OCELÍ POUŽÍVANÝCH NA STAVBU OCELOVÝCH KONSTRUKCÍ

STATISTICKÉ PARAMETRY OCELÍ POUŽÍVANÝCH NA STAVBU OCELOVÝCH KONSTRUKCÍ STATISTICKÉ PARAMETRY OCELÍ POUŽÍVANÝCH NA STAVBU OCELOVÝCH KONSTRUKCÍ Lubomír ROZLÍVKA, Ing., CSc., IOK s.r.o., Frýdek-Místek, tel./fax: 555 557 529, mail: rozlivka@iok.cz Miroslav FAJKUS, Ing., IOK s.r.o.,

Více

---------------------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------------------------------------------------- Vážení zákazníci, Společnosti Bodycote HT s.r.o., JKZ Bučovice

Více

SIMULACE TEPELNÉHO ZPRACOVÁNÍ TYČOVÉ OCELI NA INDUKČNÍCH ZUŠLECHŤOVACÍCH LINKÁCH

SIMULACE TEPELNÉHO ZPRACOVÁNÍ TYČOVÉ OCELI NA INDUKČNÍCH ZUŠLECHŤOVACÍCH LINKÁCH VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MATERIÁLOVÝCH VĚD A INŽENÝRSTVÍ FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF MATERIALS SCIENCE AND ENGINEERING

Více

Optimalizace procesu zpracování profilů ze slitin hliníku. Petr Šedivý

Optimalizace procesu zpracování profilů ze slitin hliníku. Petr Šedivý Optimalizace procesu zpracování profilů ze slitin hliníku Petr Šedivý Bakalářská práce 2011 ABSTRAKT V mé bakalářské práci bylo úkolem zpracovat studii na téma Optimalizace procesu zpracování profilů

Více

5. Únava materiálu S-n přístup (Stress-life) Pavel Hutař, Luboš Náhlík

5. Únava materiálu S-n přístup (Stress-life) Pavel Hutař, Luboš Náhlík Příklad Zadání: Vytvořte přibližný S-n diagram pro ocelovou tyč a vyjádřete její rovnici. Jakou životnost můžeme očekávat při zatížení souměrně střídavým cyklem o amplitudě 100 MPa? Je dáno: Mez pevnosti

Více

MENDELOVA UNIVERZITA V BRNĚ AGRONOMICKÁ FAKULTA BAKALÁŘSKÁ PRÁCE

MENDELOVA UNIVERZITA V BRNĚ AGRONOMICKÁ FAKULTA BAKALÁŘSKÁ PRÁCE MENDELOVA UNIVERZITA V BRNĚ AGRONOMICKÁ FAKULTA BAKALÁŘSKÁ PRÁCE BRNO 2010 PETR DOSKOČIL Mendelova univerzita v Brně Agronomická fakulta Ústav techniky a automobilové dopravy Tepelné zpracování oceli Bakalářská

Více

Strana: 1/7 Nahrazuje: FK 008 ze dne 01.02.2015 Vypracoval: Jiří Hoffmann Vydání: 5 Schválil dne: 01.08.2015 František Klípa

Strana: 1/7 Nahrazuje: FK 008 ze dne 01.02.2015 Vypracoval: Jiří Hoffmann Vydání: 5 Schválil dne: 01.08.2015 František Klípa Strana: 1/7 1. VŠEOBECNĚ 1.1 Rozsah platnosti (1) Tato technická specifikace platí pro výrobu, kontrolu, dopravu, skladování a objednávání za studena tvářených drátů pro výztuž do betonu ozn. B500A-G,

Více

Vypracoval: Ing. Vojtěch Slavíček Vydání: 1 Schválil dne: 01.02.2015 František Klípa

Vypracoval: Ing. Vojtěch Slavíček Vydání: 1 Schválil dne: 01.02.2015 František Klípa DISTANCE OCELOVÉ TYPU D Strana: 1/6 1. VŠEOBECNĚ 1.1 Rozsah platnosti (1) Tato podniková norma platí pro výrobu, kontrolu, dopravu, skladování a objednávání svařovaných ocelových distancí výrobce FERT

Více

SEIZMICKÝ EFEKT ŽELEZNIČNÍ DOPRAVY ÚVODNÍ STUDIE

SEIZMICKÝ EFEKT ŽELEZNIČNÍ DOPRAVY ÚVODNÍ STUDIE SEIZMICKÝ EFEKT ŽELEZNIČNÍ DOPAVY ÚVODNÍ STUDIE Josef Čejka 1 Abstract In spite of development of road transport, carriage by rail still keeps its significant position on traffic market. It assumes increases

Více

NEHOMOGENITA A ANIZOTROPIE ÚNAVOVÝCH VLASTNOSTÍ VÝLISKŮ ZE SLITINY HLINÍKU AA6082

NEHOMOGENITA A ANIZOTROPIE ÚNAVOVÝCH VLASTNOSTÍ VÝLISKŮ ZE SLITINY HLINÍKU AA6082 METAL 007 NEHOMOGENITA A ANIZOTROPIE ÚNAVOVÝCH VLASTNOSTÍ VÝLISKŮ ZE SLITINY HLINÍKU AA608 FATIGUE PROPERTIES HETEROGENEITY AND ANISOTRPY OF EXTRUSIONS FROM AA608 ALLOY Vladivoj Očenášek*, Petr Sedláček**,

Více

VÝVOJ NOVÉ TECHNOLOGIE OPRAVY SVAROVÝCH SPOJŮ POMOCÍ WELD OVERLAY (WOL)

VÝVOJ NOVÉ TECHNOLOGIE OPRAVY SVAROVÝCH SPOJŮ POMOCÍ WELD OVERLAY (WOL) VÝVOJ NOVÉ TECHNOLOGIE OPRAVY SVAROVÝCH SPOJŮ POMOCÍ WELD OVERLAY (WOL) Ing. Zdeněk Čančura, ČEZ, a. s. Ing. Jaroslav Brom, ČEZ, a. s. Ing. Lubomír Junek, PhD., Ústav aplikované mechaniky Brno, s.r.o.

Více

STUDIUM ODUHLIČENÍ POVRCHOVÝCH VRSTEV LOŽISKOVÝCH OCELÍ 100Cr6. RESEARCH OF DECARBURIZATION SURFACE LAYER OF BEARING STEEL 100Cr6

STUDIUM ODUHLIČENÍ POVRCHOVÝCH VRSTEV LOŽISKOVÝCH OCELÍ 100Cr6. RESEARCH OF DECARBURIZATION SURFACE LAYER OF BEARING STEEL 100Cr6 STUDIUM ODUHLIČENÍ POVRCHOVÝCH VRSTEV LOŽISKOVÝCH OCELÍ 00Cr6 RESEARCH OF DECARBURIZATION SURFACE LAYER OF BEARING STEEL 00Cr6 Petr Dostál a Jana Dobrovská b Jaroslav Sojka b Hana Francová b a Profi am

Více

THE PREDICTION PHYSICAL AND MECHANICAL BEHAVIOR OF FLOWING LIQUID IN THE TECHNICAL ELEMENT

THE PREDICTION PHYSICAL AND MECHANICAL BEHAVIOR OF FLOWING LIQUID IN THE TECHNICAL ELEMENT THE PREDICTION PHYSICAL AND MECHANICAL BEHAVIOR OF FLOWING LIQUID IN THE TECHNICAL ELEMENT PREDIKCE FYZIKÁLNĚ-MECHANICKÝCH POMĚRŮ PROUDÍCÍ KAPALINY V TECHNICKÉM ELEMENTU Kumbár V., Bartoň S., Křivánek

Více

VYUŽITÍ DYNAMICKÝCH MODELŮ OCELÍ V SIMULAČNÍM SOFTWARE PRO TVÁŘENÍ

VYUŽITÍ DYNAMICKÝCH MODELŮ OCELÍ V SIMULAČNÍM SOFTWARE PRO TVÁŘENÍ VYUŽITÍ DYNAMICKÝCH MODELŮ OCELÍ V SIMULAČNÍM SOFTWARE PRO TVÁŘENÍ APPLICATION OF DYNAMIC MODELS OF STEELS IN SIMULATION SOFTWARE FOR MATAL FORMING Milan Forejt a, Zbyněk Pernica b, Dalibor Krásny c Brno

Více

Konstrukce železničního svršku

Konstrukce železničního svršku Konstrukce železničního svršku Základní konstrukční prvky. Kolejnice Otto Plášek, doc. Ing. Ph.D. Ústav železničních konstrukcí a staveb Tato prezentace byla vytvořen pro studijní účely studentů 4. ročníku

Více

OPRAVA ČESKÉHO OBRANNÉHO STANDARDU

OPRAVA ČESKÉHO OBRANNÉHO STANDARDU OPRAVA ČESKÉHO OBRANNÉHO STANDARDU 1. 1. Označení a název opravovaného ČOS 343905 1. vydání Svařování. Obloukové svařování vysokopevnostních ocelí ve výrobě konstrukcí vojenské techniky 2. Oprava č. 1

Více

NOVÉ VÝROBNÍ TECHNOLOGIE VYBRANÝCH JAKOSTÍ SE ZAMĚŘENÍM NA SNÍŽENÍ VÝROBNÍCH NÁKLADŮ

NOVÉ VÝROBNÍ TECHNOLOGIE VYBRANÝCH JAKOSTÍ SE ZAMĚŘENÍM NA SNÍŽENÍ VÝROBNÍCH NÁKLADŮ NOVÉ VÝROBNÍ TECHNOLOGIE VYBRANÝCH JAKOSTÍ SE ZAMĚŘENÍM NA SNÍŽENÍ VÝROBNÍCH NÁKLADŮ a Miloš MASARIK, b Libor ČAMEK, a Jiří DUDA, a Zdeněk ŠÁŇA a EVRAZ VÍTKOVICE STEEL, a. s., Štramberská 2871/47, Czech

Více

Modelování tvářecích procesů - nové možnosti laboratorního tváření

Modelování tvářecích procesů - nové možnosti laboratorního tváření Modelování tvářecích procesů - nové možnosti laboratorního tváření Mašek Bohuslav 1+3), Bernášek Vladimír 1), Nový Zbyšek 2) 1) Západočeská univerzita v Plzni 2) Comtes HFT s.r.o. Plzeň 3) TU Chemnitz

Více

MOŢNOSTI ZVYŠOVÁNÍ TRVANLIVOSTI NÁSTROJŮ U VÝROBCE OPTIONS OF TOOL LIFE RAISING BY THE MANUFACTURER. Ing. Josef Fajt, CSc., Dr. ing.

MOŢNOSTI ZVYŠOVÁNÍ TRVANLIVOSTI NÁSTROJŮ U VÝROBCE OPTIONS OF TOOL LIFE RAISING BY THE MANUFACTURER. Ing. Josef Fajt, CSc., Dr. ing. Abstrakt MOŢNOSTI ZVYŠOVÁNÍ TRVANLIVOSTI NÁSTROJŮ U VÝROBCE OPTIONS OF TOOL LIFE RAISING BY THE MANUFACTURER Ing. Josef Fajt, CSc., Dr. ing. Miloslav Kesl PILSEN TOOLS s.r.o., Tylova 57, 316 00 Plzeň,

Více

PROBLEMATICKÉ SVAROVÉ SPOJE MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ

PROBLEMATICKÉ SVAROVÉ SPOJE MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ PROBLEMATICKÉ SVAROVÉ SPOJE MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ doc. Ing. Petr Mohyla, Ph.D. Fakulta strojní, VŠB TU Ostrava 1. Úvod Snižování spotřeby fosilních paliv a snižování škodlivých emisí vede k

Více

Moderní technologie dokončování velmi přesných děr vystržováním a její vliv na užitné vlastnosti výrobků

Moderní technologie dokončování velmi přesných děr vystržováním a její vliv na užitné vlastnosti výrobků Moderní technologie dokončování velmi přesných děr vystržováním a její vliv na užitné vlastnosti výrobků Stanislav Fiala 1, Ing. Karel Kouřil, Ph.D 1, Jan Řehoř 2. 1 HAM-FINAL s.r.o, Vlárská 22, 628 00

Více

Podniková norma Nádoba 2.25 Nádoba 1.50. Tato norma platí pro nádoby z PP a PE vyráběné technologií rotačního tváření rotomoulding

Podniková norma Nádoba 2.25 Nádoba 1.50. Tato norma platí pro nádoby z PP a PE vyráběné technologií rotačního tváření rotomoulding IMG BOHEMIA s.r.o. Průmyslová 798, 391 02 Planá nad Lužnicí divize vstřikování Vypracoval: Podpis: Schválil: Podpis: Jiří Kolář Ing. Jaroslav Krejčí Verze: 02/09 Vydáno dne: 10.8.2009 Účinnost od: 11.8.2009

Více

TEPELNÉ ZPRACOVÁNÍ NIKLOVÝCH SUPERSLITIN HEAT TREATMENT OF HIGH-TEMPERATURE NICKEL ALLOYS. Božena Podhorná a Jiří Kudrman a Karel Hrbáček b

TEPELNÉ ZPRACOVÁNÍ NIKLOVÝCH SUPERSLITIN HEAT TREATMENT OF HIGH-TEMPERATURE NICKEL ALLOYS. Božena Podhorná a Jiří Kudrman a Karel Hrbáček b TEPELNÉ ZPRACOVÁNÍ NIKLOVÝCH SUPERSLITIN HEAT TREATMENT OF HIGH-TEMPERATURE NICKEL ALLOYS Božena Podhorná a Jiří Kudrman a Karel Hrbáček b a UJP PRAHA a.s., Nad Kamínkou 1345, 156 10 Praha Zbraslav, E-mail:

Více

SDÍLENÍ TEPLA PŘI ODLÉVÁNÍ KRUHOVÝCH FORMÁTŮ NA ZPO. Příhoda Miroslav Molínek Jiří Pyszko René Bsumková Darina

SDÍLENÍ TEPLA PŘI ODLÉVÁNÍ KRUHOVÝCH FORMÁTŮ NA ZPO. Příhoda Miroslav Molínek Jiří Pyszko René Bsumková Darina SDÍLENÍ TEPLA PŘI ODLÉVÁNÍ KRUHOVÝCH FORMÁTŮ NA ZPO Příhoda Miroslav Molínek Jiří Pyszko René Bsumková Darina VŠB Technická univerzita Ostrava, 17. listopadu 15, 78 33 Ostrava Poruba, ČR, E mail: miroslav.prihoda@vsb.cz

Více

DUPLEXNÍ POVLAKOVÁNÍ PM NÁSTROJOVÉ OCELI LEGOVANÉ NIOBEM DUPLEX COATING OF THE NIOBIUM-ALLOYED PM TOOL STEEL

DUPLEXNÍ POVLAKOVÁNÍ PM NÁSTROJOVÉ OCELI LEGOVANÉ NIOBEM DUPLEX COATING OF THE NIOBIUM-ALLOYED PM TOOL STEEL DUPLEXNÍ POVLAKOVÁNÍ PM NÁSTROJOVÉ OCELI LEGOVANÉ NIOBEM DUPLEX COATING OF THE NIOBIUM-ALLOYED PM TOOL STEEL Pavel Novák Dalibor Vojtěch Jan Šerák Michal Novák Vítězslav Knotek Ústav kovových materiálů

Více

VYBRANÉ POZNATKY Z VÝROBY BRAM DYNAMO OCELÍ SELECTED KNOWLEDGE S FROM PRODUCING SLABS OF GRAIN NON ORIENTED STEELS. Ladislav Válek a Luděk Mokroš b

VYBRANÉ POZNATKY Z VÝROBY BRAM DYNAMO OCELÍ SELECTED KNOWLEDGE S FROM PRODUCING SLABS OF GRAIN NON ORIENTED STEELS. Ladislav Válek a Luděk Mokroš b VYBRANÉ POZNATKY Z VÝROBY BRAM DYNAMO OCELÍ SELECTED KNOWLEDGE S FROM PRODUCING SLABS OF GRAIN NON ORIENTED STEELS Ladislav Válek a Luděk Mokroš b Mittal Steel Ostrava a.s., Vratimovská 689, 707 02 Ostrava

Více

Strana: 1/7 Nahrazuje: MK 008 ze dne 15.03.2005 Vypracoval: p.hoffmann Vydání: 2 Výtisk č. 1 Schválil dne: 26.07.2011 Klípa F.

Strana: 1/7 Nahrazuje: MK 008 ze dne 15.03.2005 Vypracoval: p.hoffmann Vydání: 2 Výtisk č. 1 Schválil dne: 26.07.2011 Klípa F. Strana: 1/7 1. VŠEOBECNĚ 1.1 Rozsah platnosti (1) Tato technická specifikace platí pro výrobu, kontrolu, dopravu, skladování a objednávání za studena tvářených drátů pro výztuž do betonu ozn. B500A-G,

Více

Kontrola vlastností železničních kol jakosti ER7T porovnání lomové houževnatosti ve vztahu k ostatním mechanickým zkouškám

Kontrola vlastností železničních kol jakosti ER7T porovnání lomové houževnatosti ve vztahu k ostatním mechanickým zkouškám Kontrola vlastností železničních kol jakosti ER7T porovnání lomové houževnatosti ve vztahu k ostatním mechanickým zkouškám Ing. Zdeněk endřejčík Ing. Vladimíra Nelibová BONATRANS a. s. BONATRANS a. s.

Více

STRUKTURNÍ STABILITA A VLASTNOSTI SVAROVÝCH SPOJŮ OCELI T24

STRUKTURNÍ STABILITA A VLASTNOSTI SVAROVÝCH SPOJŮ OCELI T24 STRUKTURNÍ STABILITA A VLASTNOSTI SVAROVÝCH SPOJŮ OCELI T24 prof. Ing. Jaroslav Koukal, CSc. 1,2 Ing. Martin Sondel, Ph.D. 1,2 doc. Ing. Drahomír Schwarz, CSc. 1,2 1 VŠB-TU Ostrava 2 Český svářečský ústav

Více

Všechny druhy výrobků válcovaných za tepla, kovaných, tažených za studena nebo válcovaných za studena z nástrojových ocelí podle normy ČSN EN ISO 4957

Všechny druhy výrobků válcovaných za tepla, kovaných, tažených za studena nebo válcovaných za studena z nástrojových ocelí podle normy ČSN EN ISO 4957 Všechny druhy výrobků válcovaných za tepla, kovaných, tažených za studena nebo válcovaných za studena z nástrojových ocelí podle normy ČSN EN ISO 4957 Druh nástrojových ocelí Způsob výroby Technické dodací

Více

Technologické procesy (Tváření)

Technologické procesy (Tváření) Otázky a odpovědi Technologické procesy (Tváření) 1) Co je to plasticita kovů Schopnost zůstat neporušený po deformaci 2) Jak vzniká plastická deformace Nad mezi kluzu 3) Co jsou to dislokace Porucha krystalové

Více

MATERIÁL ALBROMET PODROBNÉ TECHNICKÉ LISTY

MATERIÁL ALBROMET PODROBNÉ TECHNICKÉ LISTY MATERIÁL ALBROMET PODROBNÉ TECHNICKÉ LISTY ALBROMET 200 2 ALBROMET 200 V 3 ALBROMET 220 Ni 4 ALBROMET 260 Ni 5 ALBROMET 300 6 ALBROMET 300 HSC 7 ALBROMET 340 8 ALBROMET 340 HSC 9 ALBROMET 380 10 ALBROMET

Více

- Železobetonová přejezdová konstrukce na ocelových nosičích - - TYPOVÁ ŘADA - BRENS (TPD-25292277-2008-1-BRENS) Typová řada BRENS

- Železobetonová přejezdová konstrukce na ocelových nosičích - - TYPOVÁ ŘADA - BRENS (TPD-25292277-2008-1-BRENS) Typová řada BRENS Technické podmínky dodací (TPD-25292277-2008-1-) Typová řada PROKOP RAIL, a.s. TPD 25292277-2008-1- SŽDC 326 00 PLZEŇ 110 00 PRAHA 1 1 Všeobecně Tyto technické podmínky dodací ( dále jen TPD ) platí pro

Více

THE IMPACT OF PROCESSING STEEL GRADE 14 260 ON CORROSIVE DEGRADATION VLIV TEPELNÉHO ZPRACOVÁNÍ OCELI 14 260 NA KOROZNÍ DEGRADACI

THE IMPACT OF PROCESSING STEEL GRADE 14 260 ON CORROSIVE DEGRADATION VLIV TEPELNÉHO ZPRACOVÁNÍ OCELI 14 260 NA KOROZNÍ DEGRADACI THE IMPACT OF PROCESSING STEEL GRADE 14 260 ON CORROSIVE DEGRADATION VLIV TEPELNÉHO ZPRACOVÁNÍ OCELI 14 260 NA KOROZNÍ DEGRADACI Votava J., Černý M. Ústav techniky a automobilové dopravy, Agronomická fakulta,

Více

POVRCHOVÉ VYTVRZENÍ PM NÁSTROJOVÉ OCELI LEGOVANÉ NIOBEM PLAZMOVOU NITRIDACÍ SURFACE HARDENING OF NIOBIUM-CONTAINING PM TOOL STEEL BY PLASMA NITRIDING

POVRCHOVÉ VYTVRZENÍ PM NÁSTROJOVÉ OCELI LEGOVANÉ NIOBEM PLAZMOVOU NITRIDACÍ SURFACE HARDENING OF NIOBIUM-CONTAINING PM TOOL STEEL BY PLASMA NITRIDING POVRCHOVÉ VYTVRZENÍ PM NÁSTROJOVÉ OCELI LEGOVANÉ NIOBEM PLAZMOVOU NITRIDACÍ SURFACE HARDENING OF NIOBIUM-CONTAINING PM TOOL STEEL BY PLASMA NITRIDING P. Novák, D. Vojtech, J. Šerák Ústav kovových materiálu

Více

AKTUÁLNÍ VÝVOJOVÉ TRENDY V OBLASTI KONSTRUKCE A MECHANICKÉ HLUČNOSTI BRZDOVÝCH SYSTÉMŮ

AKTUÁLNÍ VÝVOJOVÉ TRENDY V OBLASTI KONSTRUKCE A MECHANICKÉ HLUČNOSTI BRZDOVÝCH SYSTÉMŮ AKTUÁLNÍ VÝVOJOVÉ TRENDY V OBLASTI KONSTRUKCE A MECHANICKÉ HLUČNOSTI BRZDOVÝCH SYSTÉMŮ CURRENT DEVELOPMENT TRENDS IN THE FIELD OF PRODUCT DESIGN AND MECHANICAL NOISE OF THE BRAKE SYSTEMS Petr Kašpar 1

Více

ŽÁRUPEVNOST ZÁKLADNÍHO MATERIÁLU A SVAROVÝCH SPOJŮ OCELI P23 CREEP RESISTANCE OF STEEL P23 AND WELDMENTS

ŽÁRUPEVNOST ZÁKLADNÍHO MATERIÁLU A SVAROVÝCH SPOJŮ OCELI P23 CREEP RESISTANCE OF STEEL P23 AND WELDMENTS ŽÁRUPEVNOST ZÁKLADNÍHO MATERIÁLU A SVAROVÝCH SPOJŮ OCELI P23 CREEP RESISTANCE OF STEEL P23 AND WELDMENTS Tomáš Vlasák 1, Jan Hakl 1, Jozef Pecha 2 1 SVUM a.s., Areál VÚ Běchovice, 190 11 Praha, ČR,

Více

HODNOCENÍ MATERIÁLOVÝCH VLASTNOSTÍ KOTLOVÉHO TĚLESA PO DLOUHODOBÉM PROVOZU METODOU MALÝCH VZORKŮ.

HODNOCENÍ MATERIÁLOVÝCH VLASTNOSTÍ KOTLOVÉHO TĚLESA PO DLOUHODOBÉM PROVOZU METODOU MALÝCH VZORKŮ. HODNOCENÍ MATERIÁLOVÝCH VLASTNOSTÍ KOTLOVÉHO TĚLESA PO DLOUHODOBÉM PROVOZU METODOU MALÝCH VZORKŮ. EVALUATION OF MATERIAL PROPERTIES OF BOILER DRUM AFTER LONG SERVICE USING SMALL SPECIMEN TECHNIQUE Ladislav

Více

22. 24. 5. 2007, Hradec nad Moravicí CHOVÁNÍ OCELI T23 PŘI DLOUHODOBÉM ÚČINKU TEPLOTY BEHAVIOUR OF STEEL T23 AFTER LONG-TIME TEMPERATURE EFFECT

22. 24. 5. 2007, Hradec nad Moravicí CHOVÁNÍ OCELI T23 PŘI DLOUHODOBÉM ÚČINKU TEPLOTY BEHAVIOUR OF STEEL T23 AFTER LONG-TIME TEMPERATURE EFFECT CHOVÁNÍ OCELI T23 PŘI DLOUHODOBÉM ÚČINKU TEPLOTY BEHAVIOUR OF STEEL T23 AFTER LONG-TIME TEMPERATURE EFFECT Jiří Kudrman Jindřich Douda Marie Svobodová UJP PRAHA a.s.nad Kamínkou 1345, 156 10 Praha-Zbraslav

Více

NEDOSTATKY PŘI VÝBĚRU A ZPRACOVÁNÍ VYSOKOLOGOVANÝCH NÁSTROJOVÝCH OCELÍ. Peter Jurči

NEDOSTATKY PŘI VÝBĚRU A ZPRACOVÁNÍ VYSOKOLOGOVANÝCH NÁSTROJOVÝCH OCELÍ. Peter Jurči NEDOSTATKY PŘI VÝBĚRU A ZPRACOVÁNÍ VYSOKOLOGOVANÝCH NÁSTROJOVÝCH OCELÍ Peter Jurči ČVUT, Fakulta strojní, Karlovo nám. 13, 121 35 Praha 2, p.jurci @seznam.cz ABSTRACT Selection of suitable material for

Více

Řetězy svařované zkoušené, jakost 24 a 30 NÁVOD K POUŽÍVÁNÍ, MONTÁŽI A ÚDRŽBĚ

Řetězy svařované zkoušené, jakost 24 a 30 NÁVOD K POUŽÍVÁNÍ, MONTÁŽI A ÚDRŽBĚ Řetězy svařované zkoušené, jakost 24 a 30 podle TP a PN VÝROBCE Řetězárna a.s. VYDÁNÍ 11/2013 TELEFON 584 488 111 Polská 48 NAHRAZUJE 04/2010 TELEFAX 584 428194 790 81 Česká Ves E-mail: retezarna@pvtnet.cz

Více

VÝZKUM MECHANICKÝCH VLASTNOSTÍ SVAROVÝCH SPOJŮ MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ T24 A P92. Ing. Petr Mohyla, Ph.D.

VÝZKUM MECHANICKÝCH VLASTNOSTÍ SVAROVÝCH SPOJŮ MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ T24 A P92. Ing. Petr Mohyla, Ph.D. VÝZKUM MECHANICKÝCH VLASTNOSTÍ SVAROVÝCH SPOJŮ MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ T24 A P92 Ing. Petr Mohyla, Ph.D. Úvod Od konce osmdesátých let 20. století probíhá v celosvětovém měřítku intenzivní vývoj

Více

NÁVRH MATERIÁLU A POVRCHOVÉ ÚPRAVY PRO ŘEZNÉ NÁSTROJE URČENÝCH K OBRÁBĚNÍ PRYŽOVÝCH HADIC ZPEVNĚNÝCH KEVLAREM

NÁVRH MATERIÁLU A POVRCHOVÉ ÚPRAVY PRO ŘEZNÉ NÁSTROJE URČENÝCH K OBRÁBĚNÍ PRYŽOVÝCH HADIC ZPEVNĚNÝCH KEVLAREM NÁVRH MATERIÁLU A POVRCHOVÉ ÚPRAVY PRO ŘEZNÉ NÁSTROJE URČENÝCH K OBRÁBĚNÍ PRYŽOVÝCH HADIC ZPEVNĚNÝCH KEVLAREM Bc. Jiří Hodač Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika

Více

ŠROUBOVÉ SPOJE VÝKLAD

ŠROUBOVÉ SPOJE VÝKLAD ŠROUBOVÉ SPOJE VÝKLAD Šroubové spoje patří mezi rozebíratelné spoje s tvarovým stykem (lícovaný šroub), popřípadě silovým stykem (šroub prochází součástí volně, je zatížený pouze silou působící kolmo k

Více

10. Experimentální část

10. Experimentální část 68 10. Experimentální část Výsledná jakost odlitku se skládá z mnoha činitelů. Jedním z nich je i dosažení požadovaných mechanických vlastností, které jsou určovány jak výslednou mikrostrukturou (tvar

Více

Výztužné oceli a jejich spolupůsobení s betonem

Výztužné oceli a jejich spolupůsobení s betonem Výztužné oceli a jejich spolupůsobení s betonem Na vyztužování betonových konstrukcí používáme: a) výztuž betonářskou definovanou jako vyztuž nevyvozující předpětí v betonu. Vyrábí se v různých tvarech

Více

VÝHYBKOVÉ KONSTRUKCE PRO EVROPSKÉ KORIDORY

VÝHYBKOVÉ KONSTRUKCE PRO EVROPSKÉ KORIDORY VÝHYBKOVÉ KONSTRUKCE PRO EVROPSKÉ KORIDORY Jiří HAVLÍK Ing. Jiří HAVLÍK, DT výhybkárna a mostárna a.s., Dolní 100, 797 11 Prostějov Anotace V oddělení výzkumu a vývoje firmy jsou řešeny úkoly zejména z

Více

LICÍ PÁNVE V OCELÁRNĚ ARCELORMITTAL OSTRAVA POUŽITÍ NOVÉ IZOLAČNÍ VRSTVY

LICÍ PÁNVE V OCELÁRNĚ ARCELORMITTAL OSTRAVA POUŽITÍ NOVÉ IZOLAČNÍ VRSTVY LICÍ PÁNVE V OCELÁRNĚ ARCELORMITTAL OSTRAVA POUŽITÍ NOVÉ IZOLAČNÍ VRSTVY POURING LADLES IN ARCELORMITTAL OSTRAVA STEEL PLANT - UTILIZATION OF NEW INSULATION LAYER Dalibor Jančar a Petr Tvardek b Pavel

Více

2 MECHANICKÉ VLASTNOSTI SKLA

2 MECHANICKÉ VLASTNOSTI SKLA 2 MECHANICKÉ VLASTNOSTI SKLA Pevnost skla reprezentující jeho mechanické vlastnosti nejčastěji bývá hlavním parametrem jeho využití. Nevýhodou skel je jejich poměrně nízká pevnost v tahu a rázu (pevnost

Více

VYUŽITÍ METOD TERMICKÉ ANALÝZY PRO STUDIUM TEPLOT FÁZOVÝCH PŘEMĚN REÁLNÝCH JAKOSTÍ OCELÍ VE VYSOKOTEPLOTNÍ OBLASTI

VYUŽITÍ METOD TERMICKÉ ANALÝZY PRO STUDIUM TEPLOT FÁZOVÝCH PŘEMĚN REÁLNÝCH JAKOSTÍ OCELÍ VE VYSOKOTEPLOTNÍ OBLASTI VYUŽITÍ METOD TERMICKÉ ANALÝZY PRO STUDIUM TEPLOT FÁZOVÝCH PŘEMĚN REÁLNÝCH JAKOSTÍ OCELÍ VE VYSOKOTEPLOTNÍ OBLASTI Karel GRYC a, Bedřich SMETANA b, Karel MICHALEK a, Monika ŽALUDOVÁ b, Simona ZLÁ a, Michaela

Více

KULOVÝ STEREOTEPLOMĚR NOVÝ přístroj pro měření a hodnocení NEROVNOMĚRNÉ TEPELNÉ ZÁTĚŽE

KULOVÝ STEREOTEPLOMĚR NOVÝ přístroj pro měření a hodnocení NEROVNOMĚRNÉ TEPELNÉ ZÁTĚŽE české pracovní lékařství číslo 1 28 Původní práce SUMMARy KULOVÝ STEREOTEPLOMĚR NOVÝ přístroj pro měření a hodnocení NEROVNOMĚRNÉ TEPELNÉ ZÁTĚŽE globe STEREOTHERMOMETER A NEW DEVICE FOR measurement and

Více

Association for the Heat Treatment of Metals. Program. Chemicko-tepelné zpracování kovových povrchů Chemichal Heat Treatment of Metal Surfaces

Association for the Heat Treatment of Metals. Program. Chemicko-tepelné zpracování kovových povrchů Chemichal Heat Treatment of Metal Surfaces Association for the Heat Treatment of Metals Program Chemicko-tepelné zpracování kovových povrchů Chemichal Heat Treatment of Metal Surfaces 24. - 25.11. 2015 24 25 November 2015 Jihlava, Czech Republic

Více

VLIV MLETÍ ÚLETOVÉHO POPÍLKU NA PRŮBĚH ALKALICKÉ AKTIVACE

VLIV MLETÍ ÚLETOVÉHO POPÍLKU NA PRŮBĚH ALKALICKÉ AKTIVACE VLIV MLETÍ ÚLETOVÉHO POPÍLKU NA PRŮBĚH ALKALICKÉ AKTIVACE INFLUENCE OF GRINDING OF FLY-ASH ON ALKALI ACTIVATION PROCESS Rostislav Šulc 1 Abstract This paper describes influence of grinding of fly - ash

Více

MECHANICKÉ VLASTNOSTI A VELIKOST ZRNA MIKROLEGOVANÝCH LITÝCH OCELÍ MECHANICAL PROPERTIES AND GRAIN SIZE IN MICROALLOYED CAST STEELS

MECHANICKÉ VLASTNOSTI A VELIKOST ZRNA MIKROLEGOVANÝCH LITÝCH OCELÍ MECHANICAL PROPERTIES AND GRAIN SIZE IN MICROALLOYED CAST STEELS MECHANICKÉ VLASTNOSTI A VELIKOST ZRNA MIKROLEGOVANÝCH LITÝCH OCELÍ MECHANICAL PROPERTIES AND GRAIN SIZE IN MICROALLOYED CAST STEELS Jiří Cejp Karel Macek Ganwarich Pluphrach ČVUT v Praze,Fakulta strojní,ústav

Více
