1

2 OBSAH ODDÍL 1 ODDÍL 2 ODDÍL 3 ÚVOD 1.1 Úvod 1.2 Znaení 1.3 Volné balení adaptor 1.4 Výrobní íslo 1.5 Sestavovací plán a znaka CE PRINCIP ZAÍZENÍ 2.1 Samo-budící AVR ízené generátory Výkonové ízení AVR z hlavního statoru DTTO z pomocného vinutí 2.2 Generátory ízení transformátorem APLIKACE GENERÁTORU ODDÍL 4 INSTALACE ást Manipulace, zvedání 4.2 Sestava s motorem ložiskové generátory ložiskové generátory ložiskové generátory 2 a 4-pólové ložiskové 2-pólové generátory, návod k sestavení Montáž kuželového hídele 4.3 Uzemnní 4.4 Kontrola ped rozbhem Kontrola izolace Smr a fáze rotace Naptí a kmitoet Poátení nastavení AVR Typ SX460 AVR Typ SA465 AVR Systém buzení ídícím transformátorem Mení/kabeláž 4.6 Inicianí start 4.7 Zkouška zátže Generátory ízené AVR AVR nastavení UFRO Generátory ízené transformátorem nastavení trafa 4.8 Píslušenství ODDÍL 5 INSTALACE ást Všeobecn 5.2 Ucpávka 5.3 Uzemnní 5.4 Ochrana 5.5 Kontrola podpora@norwit.cz

3 ODDÍL 6 ODDÍL 7 ODDÍL 8 PÍSLUŠENSTVÍ 6.1 Dálkové nastavení naptí 6.2 Paralelní ízení Pokles Nastavení Astatické ízení PROVOZ A ÚDRŽBA 7.1 Vinutí Odhad stavu vinutí Zpsoby vysušení generátor 7.2 Ložiska 7.3 Vzduchové filtry Postup pi ištní Regenerace 7.4 Zjišování závad Všechny typy AVR zjišování závad ídící transformátor zjišování závad Kontrola reziduálního naptí 7.5 Kontrola pi oddleném postupu buzení Vinutí generátoru a rotaních diod Vyrovnané naptí na hlavním výstupu Nevyvážené naptí na hlavním výstupu Test buzení Test funkce AVR Transformátorový ovlada Sejmutí a výmna díl sestavy Demontáž ložisek Sestava hlavního generátoru Znovu-sesazení motoru generátoru 7.6 Optné uvedení do provozu NÁHRADNÍ DÍLY A POPRODEJNÍ SERVIS 8.1 Doporuené náhradní díly Generátory ízené AVR Generátory ízené transformátorem Montážní nástroje 8.2 Poprodejní servis Obr. 6 Obr. 7 Obr. 8 Obr. 9 Obr. 10 DÍLY, OBRAZOVÁ PÍLOHA Typický 1-ložiskový generátor DTTO s kuželovým hídelem (BCL) DTTO ízený transformátorem Typický 2-ložiskový generátor Rotaní sestava usmrovae ZÁRUNÍ PODMÍNKY podpora@norwit.cz

4 ODDÍL 1 ÚVOD 1.1 ÚVOD ada rotujících bezkartáových generátor BC 16/18 se vyrábí až do 660V/50Hz (1500 ot./min, 4 póly a 3000 ot./min. 2 póly) nebo 60Hz (1800 ot./min., 4 póly a 3600 ot./min., 2 póly) v souladu s mezinárodními standardy B.S ást 3. Generátory BC 16/18 jsou samobudící s naptím odvozeným z výstupu hlavních vinutí za použití bu SX460/SA465AVR, nebo transformaním ovládacím budícím systémem. BC 184 se mohou dodávat vybavené s pomocným vinutím v hlavním statoru použitím SA465AVR. Podrobnjší specifikace lze obdržet na požádání. 1.2 ZNAENÍ Za úelem standardizace systém s minimálními zmnami pro zákazníky. B C L I A 1 B C. I D 1 B C A I D 1 B C. M F 2 GENERÁTOR TYP BC SPECIFICKÝ TYP L = MOTOR TS nebo TR A = MOTOR ALFA PRMYSLOVÝ = (I) nebo NÁMONÍ = (M) VÝŠKA HÍDELE v cm na BC/UC POET PÓL 2 nebo 4 DÉLKA JÁDRA POET LOŽISEK 1 nebo VOLNÉ BALENÍ ADAPTOR Nkolik adaptor je pouze ásten pipevnno ke generátorm z dvod zjednodušení montáže motor-generátor. Zbylé ásti se dodávají v plastických obalech. Adaptory typ podpora@norwit.cz

5 SAE2 SAE3 SAE5 oddlovací kroužky SAE6 Dvojitá deska s hmoždinkovými svorníky 1.4 VÝROBNÍ ÍSLO Každý generátor je oznaen výrobním íslem vyraženým do horní ásti nepohyblivého konce rámu. Uvnit pepravní bedny jsou dv adhesivní visaky s výrobním íslem generátoru. Jedna kovová je pipevnna k vnitní stran bedny a druhá je pipevnna k hlavnímu rámu generátoru. 1.5 SESTAVOVACÍ PLÁN A ZNAKA CE Generátor je vybaven adhesivní visakou, která umožní montáž po koneném sestavení a nátru. Visaka bude pilepena na vnjší stranu pepravní bedny, a to na levou stranu z pohledu od konce pohonu. Aby se se tvercovou visakou lépe manipulovalo, je v ní výstupek. Znaka CE se dodává rovnž voln. Pipevuje je až po konené sestav a nátru. Tato se pipevuje na vnjší stranu generátoru na místo, na kterém nebude zastínna vodii nebo tvarovkami. Ped pipevnním znaky CE musí zizovatel pi celkové instalaci generátorové sestavy splnit všechny dležité požadavky EC legislativy, aby celek byl v souladu s tmito požadavky. Povrch, na který bude pipevnno oznaení CE, musí být plochý, istý a nátr zcela zaschlý. Doporuuje se ped pipevnním z visaky stáhnout podkladový papír cca 20mm, adhesivní okraj piložit na vybrané místo a po jeho pilepení rychle odstranit zbývající ást podkladového papíru. Zbytek visaky pevn pitlait. Zaschnutí trvá 24 hodin. ODDÍL 2 PRINCIP ÍZENÍ 2.1 SAMOBUDÍCÍ AVR ÍZENÉ GENERÁTORY VÝKONOVÉ ÍZENÍ AVR ODVOZENÉ Z HLAVNÍHO STATORU podpora@norwit.cz

6 AUTOMATICKÝ REGULÁTOR NAPTÍ STATOROVÝ BUDI ROTOROVÝ BUDI ROTUJÍCÍ DIODY VÝSTUP HLAVNÍ STATOR HÍDEL HLAVNÍ ROTOR Hlavní stator vyrábí energii budícího pole pomocí SX460 (SA465) AVR, které je ídícím zaízením ovládajícím hodnotu buzení. AVR reaguje na napový signál odvozený z vinutí hlavního statoru. ízení velkého výkonu hlavního pole malým výkonem budícího pole je dosaženo pomocí usmrnného výstupu budící armatury. AVR snímá prmrné naptí na dvou fázích, a tím zajišuje uzavenou regulaci. Navíc detekuje rychlost motoru s poklesem naptí pod ped-nastavenou rychlost (Hz), a tím zabrauje pebuzení pi nízkých rychlostech a zmkení úinku zátžového vypínání tak, aby se snížilo psobení bemene na motor. Podrobná funkce obvod AVR a jejich nastavení je uvedena v oddílu zátžových zkoušek. Navíc SA465AVR se spolupracujícími obvody, jsou-li použity s pídavnými zaízeními, mohou provádt paraleln zešikmující nebo astatickou regulaci a regulaci VAR/PF. Funkce a nastavení pídavných zaízení, která mohou být pipojena uvnit koncové skín generátoru jsou uvedeny v oddílu pomocných zaízení. Oddlené povely jsou poskytovány dalšími pomocnými zaízeními dostupnými z ovládacího panelu VÝKONOVÉ ÍZENÍ AVR ODVOZENÉ Z POMOCNÉHO VINUTÍ AUTOMATICKÝ NAPOVÝ REGULÁTOR POMOCNÁVINUTÍ VÝSTUP STATOROVÝ BUDI ROTOROVÝ BUDI ROTUJÍCÍ DIODY HLAVNÍ STATOR HÍDEL HLAVNÍ ROTOR podpora@norwit.cz

7 Pomocné vinutí dodává energii pro buzení budícího pole pomocí SA465AVR, které je ídícím zaízením ovládajícím hodnotu buzení pro budící pole. AVR reaguje na napový signál odvozený z vinutí hlavního statoru. ízení velkého výkonu hlavního pole malým výkonem budícího pole je dosaženo pomocí usmrnného výstupu budící armatury. AVR snímá prmrné naptí na dvou fázích, a tím zajišuje uzavenou regulaci. Navíc detekuje rychlost motoru s poklesem naptí pod ped-nastavenou rychlost (Hz), a tím zabrauje pebuzení pi nízkých rychlostech a zmkení úinku zátžového vypínání tak, aby se snížilo psobení bemene na motor. Dojde-li k chybným stavm na výstupu hlavního statoru, pak pomocné vinutí stále generuje naptí harmonického magnetického pole z hlavního statorového jádra, a tím zajišuje nezbytnou energii z SA465AVR k udržení zkratových chybných proud. Podrobná funkce obvod AVR a jejich nastavení je uvedena v oddílu zátžových zkoušek. Funkce a nastavení pídavných zaízení, která mohou být pipojena uvnit koncové skín generátoru jsou uvedeny v oddílu pomocných zaízení. Oddlené povely jsou poskytovány dalšími pomocnými zaízeními dostupnými z ovládacího panelu. 2.2 GENERÁTORY ÍZENÉ TRANSFORMÁTOREM ÍDÍCÍ TRANSFORMÁTOR VÝSTUP STATOROVÝ BUDI ROTOROVÝ BUDI ROTUJÍCÍ DIODY HLAVNÍ STATOR HÍDEL HLAVNÍ ROTOR Hlavní stator dodává energii pro vybuzení budícího pole prostednictvím transformátorové usmrovací jednotky. Transformátor kombinuje napové a proudové prvky odvozené z výstupu hlavního statoru do vytvoené otevené smyky ídícího systému, který má seberegulaní vlastnosti. Systém sám kompenzuje velikost zátžového proudu a výkonu a zajišuje udržování zkratového proudu pi dobrém startovacím výkonu motoru. Tí fázové generátory se normáln dodávají s tí fázovým transformátorovým ovladaem pro zlepšení výkonu pi nesymetrické zátži ale je možné si zvolit i jedno fázový transformátor. S tímto ídícím systémem se nedodávají píslušenství podpora@norwit.cz

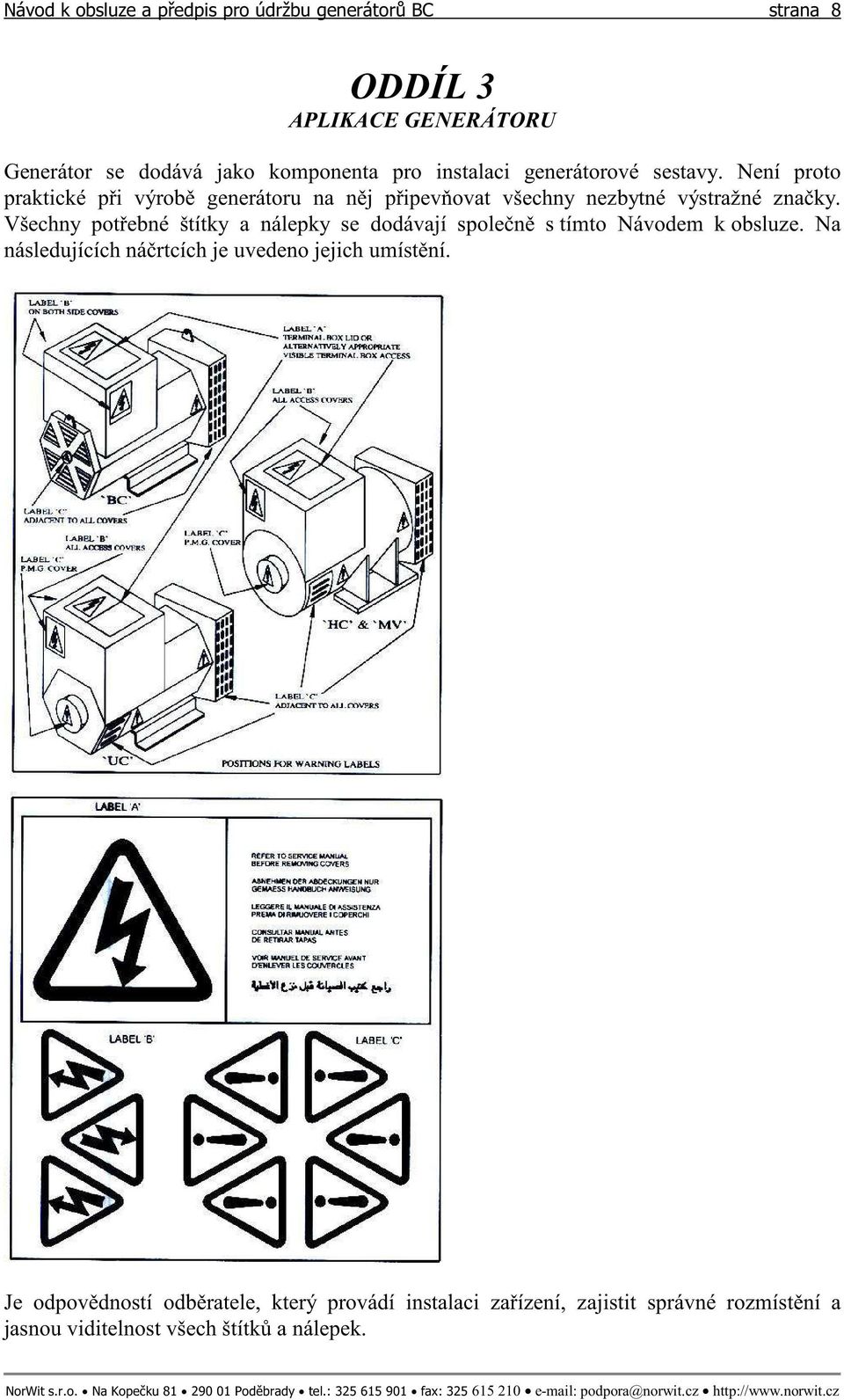

8 ODDÍL 3 APLIKACE GENERÁTORU Generátor se dodává jako komponenta pro instalaci generátorové sestavy. Není proto praktické pi výrob generátoru na nj pipevovat všechny nezbytné výstražné znaky. Všechny potebné štítky a nálepky se dodávají spolen s tímto Návodem k obsluze. Na následujících nártcích je uvedeno jejich umístní. Je odpovdností odbratele, který provádí instalaci zaízení, zajistit správné rozmístní a jasnou viditelnost všech štítk a nálepek podpora@norwit.cz

9 Generátory jsou navrženy k použití pro maximální teplotu okolí 40 C a nadmoskou výšku do 1000m nad moem v souladu s BS Pi teplot okolí pevyšující 40 C a nadmoské výšce pevyšující 1000m se snižuje zatížení viz štítek se jmenovitými hodnotami výkonu a okolí. Má-li generátor pracovat pi hodnotách pekraujících údaje uvedené na štítku jmenovitých hodnot, pak je nutné provést konzultaci s výrobcem. Chlazení generátor je ventilátorem s ochranou mížkou, a nejsou proto vhodné bez patiného krytí k venkovní montáži. Pi skladování se doporuuje použít anti- kondenzaní ohívae, aby izolace vinutí byla v dobrém stavu. Pi instalaci v uzavené skíni je nutné zajistit, aby nedošlo k pekroení okolní teploty chladícího vzduchu nad povolenou mez. Pi instalaci do uzaveného krytu je nutné zajistit oddlený pívod vzduchu do motoru od pívodu do generátoru, zvlášt tam, kde se vzduch do krytu pivádí pes chladící žebra ventilátoru. Navíc pívod vzduchu do krytu ke generátoru musí být navržen tak, aby nedošlo ke vnikání vlhkosti, doporuuje se použití 2 stupového filtru. Pívod vzduchu ke generátoru je krytem nepohyblivého konce, a proto krycí skí musí být navržena tak, aby nedošlo k omezení pívodu vzduchu. Doporuená minimální svtlost mezi pívodem vzduchu ke generátoru a vertikálním plochým povrchem má init 50mm. Pívod/vývod vzduchu musí odpovídat hodnotám uvedeným v následující tabulce a k tomu se stejným nebo menším poklesem uvedeného tlaku: Rám Prtok vzduchu 50Hz 60Hz BC 164 0,071 m3/sec 0,09 m3/sec 150 cfm 190 cfm BC 184 0,095 m3/sec 0,119 m3/sec EFG 200 cfm 250 cfm BC 184 0,15 m3/sec 0,19 m3/sec HJ 318 cfm 403 cfm BC 162 0,19 m3/sec 0,23 m3/sec 403 cfm 487 cfm BC 182 0,254 m3/sec 0,304 m3/sec 538 cfm 644 cfm Pi specifikaci v objednávce je možné dodat generátor se vzduchovými filtry. Pídavný (vstupní/výstupní) pokles tlaku 3mm vodního sloupce mrka (0,1 ) Typ BCL je bez pimontovaného ventilátoru ke generátoru. Motorový setrvaníkový ventilátor prohání vzduch generátorem, a proto nejsou povolena další zaízení omezující prtok vzduchu jako jsou filtry nebo krycí skí. Dležité! Snížení prtoku chladícího vzduchu nebo neodpovídající ochrana ke generátoru mže zpsobit poškození nebo zniení vinutí. Dynamické vyvážení sestavy rotoru generátoru bylo provedeno pi výrob v souladu s BS 6861 ást 1 paragraf 2.5 tak, aby bylo dosaženo povolených vibrací generátoru v souladu s BS 4999 ást podpora@norwit.cz

10 Hlavní vibraní kmitoty produkované komponentami generátoru jsou následující: 4 pólový 1500 ot./min. 25 Hz 4 pólový 1800 ot./min. 30 Hz 2 pólový 3000 ot./min. 50 Hz 2 pólový 3600 ot./min. 60 Hz Ovšem, vibrace produkované motorem obsahují vyšší harmonické 3. a 5. k základní (tj. 1.). Ty mohou vyústit ve vyšší hladinu vibrací než je ta, kterou produkuje sám generátor. Je proto odpovdností montážní firmy zajistit spojení sestavy a její montáž k základové desce tak, aby nebyl pekroen povolený limit vibrací daný BS 5000 ást 3. Pi vedlejších použitích pi asov omezeném provozu nebo snížené životnosti, je tolerována vyšší hladina než ta, kterou uvádí BS 5000, a to až do 18mm/s. Pi montáži motor/generátor je nutné použít dvou podpr pod ložiska, aby byl zajištn dobrý podklad pro pesné smontování. Tsné spojení motoru s generátorem zvýší celkovou tuhost sestavy. Z tohoto dvodu kroutící moment navržené sestavy na motoru setrvaníku pipojený redukcí ke generátoru nesmí pekroit 17 Kpm. Je doporueno pružné spojení motor/generátor ke snížení torzních úink. Pi použití hnacího emene dvou ložiskových generátor se požaduje, aby prmr emenice a provedení bylo takové, aby stranová zátž nebo síla psobící na hídel byla stedová k rozšíení a nebyly pekroeny hodnoty uvedené v tabulce: Rám Stranové zatížení Hídel 2/4 póly kgf N prodloužení mm BC BC V pípadech, kdy je prodloužení hídele vtší než to, které je uvedeno v tabulce, je nutné provést konzultaci s výrobcem s ohledem na velikost odpovídajícího zatížení. Spojení jednoho ložiska generátor je kritické a vibrace vzniknou vzhledem k pružnosti pírub mezi motorem a generátorem. Pokud se týká generátoru, pak kroutící moment v tomto bod nesmí pekroit 17 kpm. Generátory s jedním ložiskem vyžadují pi montáži motor/generátor podprné polštáe, aby byl zajištn dobrý podklad potebný pro pesnou montáž. Pedpokládá se, že generátor bude použit v sestav pracující v prostedí, kde maximální údery zátže na generátor nepekroí v jakékoliv rovin 3g. Pokud by mlo dojít k pekroení hodnoty 3g, pak musí být použito doplkové anti-vibraní montáže, aby bylo zajištno absorbování tchto úder. Maximální kroutící moment píruby motoru je nutné konzultovat s výrobcem motor. Dležité! Konce konzol jedno-ložiskového pohonu jsou navrženy k pipevnní pomocí svorník k domeku setrvaníku okovými šrouby. Torzní vibrace se vyskytují ve všech systémech s motorovým pohonem hídele a mohou dosáhnout hodnoty, která pi jistých kritických rychlostech zpsobí poškození. Je proto nutné zhodnotit úinek torzních vibrací na hídel generátoru a spojení. Je povinností odbratele, který bude provádt instalaci zaízení, zajistit kompatibilitu, a z tohoto dvodu výkresy s rozmry hídele a setrvaností rotoru, které jsou dostupné pro podpora@norwit.cz

11 zákazníka, pedložit dodavateli motoru. V pípad jedno-ložiskových generátor jsou detaily týkající se spojení piloženy. Dležité! Torzní nekompatibilita a/nebo hladina pídavných vibrací mže zpsobit zniení nebo poškození generátoru a/nebo díl motoru. Koncová skí je konstruována s odnímatelnými panely z dvod jednoduché úpravy vhodné pro specifické požadavky. Uvnit koncové skín jsou izolované svorky pro pipojení fáze, nulového vodie a uzemnní. Pro další možnost uzemnní je pidaný otvor na patce generátoru. Nulový vodi NENÍ spojený s rámem. Vinutí hlavního statoru má 12 zakonení vyvedených do koncové skín.! Generátor nemá uzemnní. Uzemnní musí být provedeno podle místních pedpis. Nesprávné uzemnní nebo provedená ochrana mže zpsobit poranní nebo smrt. Nadproudové hodnoty spolen s reaktancí generátoru jsou na požádání pro projektanta, aby podle nich navrhl odpovídající jištní.!nesprávná instalace a/nebo ochrana mže zpsobit poranní osob a/nebo zniení zaízení. Instalaci musí provádt odborn školený elektriká. ODDÍL 4 INSTALACE ást MANIPULACE, ZVEDÁNÍ! Nesprávné zvedání nebo nedostatená kapacita zvedacího zaízení mže mít za následek vážné zranní osob nebo zniení zaízení. MINIMÁLNÍ KAPACITA ZVEDACÍHO ZAÍZENÍ INÍ 250kg! Závsná oka na generátoru se nesmjí použít na zvedání celé sestavy. Zvedací oka jsou umístna na obou koncích generátoru, a slouží k jeho manipulaci jeábem pomocí tmen, tyí nebo hák. Je nutné použít etzy odpovídající délky a nosnosti za pomoci rozprných tyí, aby nedošlo k poškození pípojné skín. Správný postup pi zvedání je uveden na nálepce pipevnné ke generátoru. Typický píklad viz následující: podpora@norwit.cz

12 DLEŽITÉ! Viz Návod k obsluze. Ped manipulací sejmte obal. Je povinností odbratele pipevnit všechny výstražné tabulky, které jsou souástí dodávky. List nálepek je v Návodu k obsluze. BC generátory nejsou vybaveny na hnaném konci ventilátorem. Jsou vybaveny pepravní páskovou svrkou na hnaném konci. Po odstranní pepravní pásky se rotor mže voln otáet. Je poteba vnovat péi pi spojování, a souasn zajistit, aby rám byl v horizontální rovin. 4.2 SESTAVA S MOTOREM SPOJENÍ MOTORU S GENERÁTOREM Pi spojování motoru a generátoru bude nutné nejprve provést pelivé sestavení, pak otáet a spojit rotor generátoru s hídelí motoru; následuje sesazení, vsunutí a utažení spojovacích svorník. Tento požadavek rotování a spojení do sestavy platí pro jedno i dvou-ložiskové jednotky. Pi sestavování jedno-ložiskových jednotek je nutné dostat proti sob otvory generátorového spáhla s otvory v setrvaníku motoru. K tomu je doporueno použít dvou diametráln umístných hmoždinkových svorník zasunutých do setrvaníku motoru, do nichž pak vklouznou otvory generátorového spáhla. Svorníky je pak nutné vyjmout a nahradit je spojovacími svorníky, a ty následn utáhnout. Pi spojování a utahování spojovacích svorník je nutné otáet sestavou: kliková hídel motoru rotor generátoru. Je poteba vnovat péi pi otáení, aby bylo provádno náležit; tím bude zaruena bezpená innost, vsouvat a dotahovat svorníky; pi správné rotaci nedojde k poškození žádného dílu sestavy. Výrobce motor má k dispozici vhodný nástroj, který umožuje runí otáení klikové hídele. Tento nástroj je nutné vždy použít, protože byl navržen k tomuto úelu jako odsouhlasený zpsob otáení sestavou run otáeným pastorkem se setrvaníkem motoru startovacího kroužkového pevodu. ZA ŽÁDNÝCH OKOLNOSTÍ SE NESMÍ POUŽÍT PÁKA A POMOCÍ NÍ OTÁET LOPATKAMI VENTILÁTORU SESTAVY ROTOR GENERÁTORU/KLIKOVÁ HÍDEL MOTORU.! Ped zapoetím prací na generátoru /spojení a utahování svorník/ je nutné provést opatení, aby nedošlo k rotanímu pohybu sestavy DVOU-LOŽISKOVÉ GENERÁTORY Podle návodu výrobce je nutné provést pružné spojení podpora@norwit.cz

13 Je-li použit spojkový adaptor ke spojení stroj, pak je nutné provést kontrolu spojení. Je-li poteba, pak podložit patku generátoru. Po spojení zkontrolovat, zda jsou namontovány kryty adaptoru. Pro otevené spojení je nutný odpovídající kryt; ten zajistí montážní firma. V pípad generátor s hnacím emenem je teba provést kontrolu spojení hnaného konce se emenicí, aby nedošlo k axiálnímu zatížení ložisek. K napínání emene se doporuuje k tomuto úelu použít speciální nástroj. Montážní firma dodává emen a kryt emene. Dležité! Pi nesprávném napnutí emene dojde následn k opotebení ložiska.! Upozornní! Pi nesprávném krytí spojení generátoru mže dojít k poranní osob nebo poškození zaízení JEDNO-LOŽISKOVÉ GENERÁTORY Spojení jedno-ložiskových generátor je kritické. Je-li poteba, pak podložit patku generátoru, a tím zajistit spojení stroje s podlahou. Z dvod pepravy a skladování je rám generátoru a rotorová spojka ošeteny protikorozní ochranou. Tu je nutné ped pipojením k motoru odstranit. Nejlépe je možné k odstranní této ochranné vrstvy použít rozpouštdlo na bázi benzínu. Pro pipojení k rzným setrvaníkovým domekm! Upozornní! Je teba dbát na to, aby rozpouštdlo nepišlo do styku s pokožkou. Je možné generátor vybavit adaptorem koncových konzol, jak je uvedeno níže. Adaptor koncových konzol SAE5 SAE4 SAE3 SAE2 SAE5 plus SAE6 Kroužkový adaptor Dležité! Pro pipevnní pohonu a adaptor se používají šrouby s okovou hlavou. BC generátory vybavené adaptorem SAE5 musí být rovnž vybaveny ventilátorem se sníženým prmrem a musí pracovat se sníženým výkonem. Šrouby ventilátoru se utahují 0,59kpm (6 Nm). Postup pi montáži sestavy: 1. Zkontrolovat vzdálenost lícní plochy setrvaníku k lícní ploše domeku setrvaníku. Ta musí být do 0,5mm. Tím je zajištno, že nedojde k tahovému namáhání ložiska generátoru nebo ložiska motoru. 2. Zkontrolovat svorníky spojující spojkový disk se spojkovou hlavou. Utahovací moment je 7,6kpm (75 Nm) podpora@norwit.cz

14 3. Sejmout kryty z hnacího konce generátoru a tím získat pístup ke spojkovému disku a adaptoru svorník. 4. Zkontrolovat vystednost spojkového disku s adaptorem. Nastavení je možné provést podepením rotoru pomocí provazové smyky skrze otvor adaptoru. 5. Spojit generátor s motorem a souasn zajistit spojkový disk a nastavovací spojku domeku, nakonec stáhnout spojkovými svorníky. Použít podložky pod hlavy svorník. 6. Utáhnout spojkový disk k setrvaníku. Kroutící moment pi utahování viz manuál motoru. Dležité! Pi montáži pohonného disku je poteba ovit, že díry pro upevovací svorníky setrvaníku jsou mezi lopatkami ventilátoru, a tím je zajištn pístup ke svorníkm setrvaníku. K otáení rotoru použít emenici JEDNOLOŽISKOVÉ 4-PÓLOVÉ A 2-PÓLOVÉ GENERÁTORY Generátory dodávané v ad BCA jsou vhodné pro rzné motory v konfiguracích specifických setrvaník a setrvaníkových domek. Dležité! Je velmi dležité, aby byl objednán odpovídající generátor se znalostí zamýšleného setrvaníkového kola motoru/uspoádání domeku. Dležité! Pi sestavování mže dojít ke ztrát reziduálního naptí. Viz paragraf POKYNY K MONTÁŽI GENERÁTORU K MOTORU 1. Sejmout kryt A z nehnaného konce konzoly B. 2. Pipevnit závoru E (Newage No AF1609) pišroubováním k hídeli. 3. Sejmout pepravní pojistku K. 4. Sejmout stranové tsnící desky G. 5. Je-li pizpsobovací kroužek F pišroubován ke konzole D.E. generátoru, pak ho sejmout z generátoru a pipevnit k domeku setrvaníku motoru. 6. Zavést dva kolíky H do dvou vrchních otvor setrvaníku. 7. Pipevnit dva zavádcí epy J do horních otvor setrvaníku motoru. 8. Zvednout generátor pomocí jeábu odpovídající nosnosti. 9. Otáet rotorem generátoru tak, až se dva horní otvory spojkového disku axiáln sejdou podpora@norwit.cz

15 10. Tlait rotor generátoru smrem dopedu a pouze do poloviny (50 mm) možného pohybu daného závorou E. Možná bude nutné poklepat na E, aby se uvolnilo ložisko z domeku. Dležité! Netlait rotor píliš daleko. Je nebezpeí, že rotor spoine na statorovém vinutí, ímž by mohlo dojít ke zniení vinutí, zvlášt pi usazovaní pomocí ep H. 11. Podepít rotor na spojovacím konci pi jeho zasouvání do otvor spojovacího disku pomocí podpory ep H. Závora E umožní pohyb rotoru o dalších 50 mm, úplný pohyb E je 100 mm. S nastavenými spojovacími disky proti setrvaníku zajistit šrouby s podložkami. Sejmout epy H a doplnit o dva zbývající šrouby s podložkami. 12. Zatlait generátor do motorového vodícího adaptoru pomocí vodících ep J a na místo setrvaníkového domeku motoru, nebo kroužek F, zajistit šrouby a podložkami. Vyjmout epy a doplnit o dva zbývající šrouby s podložkami. 13. Vyjmout závoru E. Nahradit šroubem M10 C a tím provést zajištní. 14. Odstranit zvedací zaízení, nahradit G a dát kryt A JEDNOLOŽISKOVÉ 2-PÓLOVÉ GENERÁTORY, NÁVOD K SESTAVENÍ Viz body pro 4-pólové generátory (oddíl ). 6. Zavést 2 kolíky do odpovídajících protilehlých otvor v setrvaníku motoru s tím, aby zstal dostatený prostor pro umístní oddlovacího kroužku a spojkových disk podpora@norwit.cz

16 7. Vsunout oddlovací kroužek na 2 kolíky a pevn jej umístit proti elu setrvaníku. 8. Následují kroky 6-8 z postupu montáže 4-pólového generátoru. 9. Otáet rotorem generátoru do takové polohy, až dva otvory u dvou spojkových disk se spojí se dvma kolíky setrvaníku a dva horní otvory spojkových disk jsou v tsném axiálním spojení se dvma setrvaníkovými kolíky H. 10. Následuje krok 10 z postupu montáže 4-pólového generátoru. 11. Podepít rotor na spojeném konci pi zasouvání rotoru do otvor ve spojkovém disku po podprných kolících H. Dležité! Ujistit se, že kolíky ve spojkovém disku jsou ve správné poloze. Spojkový disk v poloze proti setrvaníku zajistit šrouby a podložkami. Vyjmout kolíky H a nahradit je konenými zajišovacími šrouby a podložkami. 12. Následují kroky z postupu montáže 4-pólového generátoru MONTÁŽ KUŽELOVÉHO HÍDELE Tato montáž platí pro generátory ady BCL. U jedno-ložiskových generátor je spojování kritické. Je-li poteba, podložte patku generátoru, aby byly stroje v rovin. Pi montáži postupovat následovn: 1. Sejmout G z nepohánného konce konzoly H a maticí M10 D zajistit podprku AA. Odejmout pepravní pojistku E a odstranit podprku hídel/hídel zajištním podprky A/B z rotoru. 2. Zkontrolovat, zda na alternátoru, setrvaníkovém kole a domeku nejsou zbytky nátru a konzervaní látky. 3. Nastavit ep hídel/hídel zajišující podprku sestavy A / B na setrvaníku motoru a zajistit s podprkami J maticí M12 L nebo svorníky. Kroutící moment pi utahování viz manuál motoru. 4. Zkontrolovat, že oba kužely jsou isté, naolejované nebo potené vazelínou. Zasunout alternátor s rotorem do motoru pi ovení, že hídel zajištná podprkou A vchází do centrálního otvoru v rotorové hídeli. Dotažení viz manuál motoru. 5. Zajistit adaptor alternátoru F k domeku setrvaníkového kola. Ped dotažením adaptor umístit do odpovídající pozice. Dotažení viz manuál motoru. 6. Pipevnit matici DD k vynívající hídeli zajištním podprky AA. Utažení silou 45Nm. 7. Pipevnit kryt G k nehnanému konci konzoly H. 8. Provést kontrolu vibrací po inicianím rozbhu podpora@norwit.cz

17 Upozornní! Nesprávné zacházení a/nebo spojování generátoru mže mít za následek poranní osob a/nebo poškození zaízení. 4.3 UZEMNNÍ Rám generátoru musí být pevn pipevnn k základu. Pi anti-vibraní montáži rámu k základu, musí být pi zemnní (prez zemnícího vodie má normáln polovinu prezu fázových vodi) použit k pipojení anti-vibraní mstek.! POZOR zohlednit pedpisy platné v R. 4.4 KONTROLA PED ROZEBHEM KONTROLA IZOLACE Ped startem sestavy generátoru, jeho zkompletování a pipojení zmit izolaní odpor vinutí. Bhem tohoto mení odpojit AVR. K tomuto mení použít 500V Megmet. Odpojit každý uzemovací vodi mezi nulou a zemí a Megmetem na vývodech L1, L2, L3 v zapojovací skíni. Izolaní odpor vinutí musí být nejmén 5 megaohm. Pi nižším hodnot izolaního odporu musí být vinutí vysušeno viz podrobnosti v oddílu Údržba v tomto Návodu k obsluze. Dležité! Vinutí byla pi výrob zkoušena vysokým naptím. Další zkoušení vysokým naptím by mohlo zpsobit snížení životnosti. Je-li poteba na žádost odbratele provést opakované zkoušky, pak je provést pi snížené hodnot naptí dle norem platných v R podpora@norwit.cz

18 4.4.2 SMR ROTACE a FÁZE ROTACE Generátory BC mohou úinn rotovat v obou smrech. Ovšem fáze urující smr rotace je nastavena ve smru hodinových ruiek zobrazení na hnaném konci. Bude-li požadováno, aby se generátor otáel v opaném smru, pak zákazník musí provést zmnu zapojení v zapojovací skíni viz schéma zapojení výrobce NAPTÍ A KMITOET Provést kontrolu naptí a kmitotu podle jmenovitých hodnot uvedených na štítku stroje. Tífázové generátory mají normáln vyvedeno 12 konc pepojovatelných vinutí. Je-li poteba zapojit stator na jiné naptí viz schéma na konci tohoto Návodu k obsluze POÁTENÍ NASTAVENÍ AVR Nejprve sejmout kryt AVR. Nastavení provádt podle typu AVR. Na štítku se jmenovitými hodnotami je uveden i typ AVR. AVR typ SX460 viz kapitolu AVR typ SA465 viz kapitolu AVR je vtšinou nastaveno výrobcem tak, že inicianí zkouška dává uspokojující výkon. Následným doladním lze dosáhnout optimálního výkonu pi nastavení podle Návodu. Viz TYP SX460 AVR Zkontrolovat následující propojky AVR, aby byla nastavena správná aplikace. 1. Kmitoet 50Hz PROPOJKA C-50 60Hz PROPOJKA C Vnjší runí nastavení trimru Bez runího nastavení PROPOJKA 1-2 Vnjší nastavení Vyjmout PROPOJKU 1-2 a trimr zapojit na vývody 1 a 2 3. Pívodní ást AVR Naptí (220/240V) pívod bez POPOJKY Naptí (110/120V) pívod PROPOJKA podpora@norwit.cz

19 OBR TYP SA465 AVR Provést kontrolu nastavení hodnot AVR podle následujících údaj. Viz obr Kmitoet 50Hz pepína SW1 do polohy 5 60Hz pepína SW1 do polohy 6 2. Vnjší runí nastavení trimru Bez vnjšího runího trimru PROPOJKA 1-2 Vnjší nastavení trimru Vyjmout PROPOJKU 1-2 a trimr pipojit ke svorkám Pívodní ást AVR Naptí (220/240V) pívod bez PROPOJKY Naptí (110/120V) pívod PROPOJKA L-L 4. Nastavení stability Pepína SW2 do pozice podpora@norwit.cz

20 OBR SYSTÉM BUZENÍ ÍDÍCÍM TRANSFORMÁTOREM Tento systém je identifikován výrazem TRANSF AVR na štítku se jmenovitými údaji. Toto buzení je nastaveno výrobcem podle naptí, které je uvedené na štítku a nevyžaduje nastavení. 4.5 ZKOUŠKA NASTAVENÍ GENERÁTORU!Bude-li pi nastavení poteba sejmout kryty, aby byl pístup k ovládacím prvkm, pak je nutné, aby tuto innost vykonával pouze odborn školený elektriká MENÍ/KABELÁŽ Mící pístroje pi poátením mení pipojit na vývody kabeláže. Minimální hodnoty rozsah mících pístroj musí odpovídat mením fáze-0 a fáze-fáze. K mení budou použity následující mící pístroje: Voltmetr, kmitomr, ampérmetr a wattmetr podpora@norwit.cz

21 Dležité! Pi mení musí zvolený rozsah V-metru odpovídat naptí generátoru. Kabely, kterými bude pipojena zátž budou pipevnny maticemi. POZOR! Zkontrolovat všechna vnitní i vnjší vodiová pipojení s ohledem na jejich bezpenost a pipevnit všechna krytí a ochrany. Nedostatené zajištní ochranných prvk mže zpsobit poranní osob, pípadn poškození zaízení. 4.6 INICIANÍ START!Bude-li pi nastavení poteba sejmout kryty, aby byl pístup k ovládacím prvkm, pak je nutné, aby tuto innost vykonával pouze odborn školený elektriká. Po dokonení kompletace sestavy generátoru a ped jeho startem se pesvdete, že vše je v poádku na svém míst, ádn smontované a nastavení je takové, že generátor nepekroí jmenovité otáky o více než o 125%. Dležité! Pekroení otáek generátoru pi inicianím nastavení ovladae mže mít za následek poškození rotaních komponent generátoru. Sejmout kryt AVR (na AVR ovladai generátoru) a otoit ovlada NAPTÍ pln do polohy proti smru otáení hodinových ruiek. Nastartovat generátor bez zátže na jmenovitý kmitoet. Pomalu otáet potenciometrem ovladae NAPTÍ ve smru otáení hodinových ruiek, až se dosáhne požadovaného naptí. Umístní potenciometr - viz Obr. 1, 2, 3. Dležité! Naptí nezvyšovat nad hodnotu uvedenou na štítku generátoru. Ovládací potenciometr STABILITY nastavit do stedu umístní viz Obr. 1, 2, 3. STABILITU není nutné normáln nastavovat. Nutnost nastavení se pozná podle oscilací potenciometru a provádí se následovn: Na SA 465 se selektivita nastavuje na pepínai SW2. Pozici 8 pepínae odpovídá pomalé AVR. Pozici 0 pepínae odpovídá rychlá zmna AVR. 1. Nastavení generátoru bez zátže, zkontrolovat stabilitu. 2. Ovládacím potenciometrem STABILITA otoit ve smru hodinových ruiek, potom pomalu v opaném smru až se projeví napová nestabilita. Správné nastavení je mírn ve smru hodinových ruiek od této pozice (nap. tam, kde je naptí stabilní ale blízké nestabilní oblasti). 4.7 ZKOUŠKA ZÁTŽE! Bude-li pi nastavení poteba sejmout kryty, aby byl pístup k ovládacím prvkm, pak je nutné, aby tuto innost vykonával pouze odborn školený elektriká. Po podpora@norwit.cz

22 nastavení namontovat zpt všechny kryty GENERÁTORY ÍZENÉ AVR AVR NASTAVENÍ Viz obr.1., 2. nebo 3. k umístní ovládacího potenciometru. Pi nastavení NAPTÍ a STABILITY pi inicianím startu vyluuje další nastavení AVR a ídící funkce UFRO. Je-li však nízké regulaní naptí na zátži, pak viz následující paragrafy a) pi zjištné kontrole tchto symptom je nezbytné nastavení a b) nastavení provést správn UFRO (Podkmitotové ovládání) AVR je zalenný do obvodu podrychlostní ochrany naptí/rychlost (Hz) podle grafu: ídícím potenciometrem UFRO se nastavuje bod zlomu. Znaky nesprávného nastavení jsou a) signalizaní LED dioda souvisí s ídícím potenciometrem UFRO, trvale svítí pi zatíženém generátoru, a b) nízké regulaní naptí na zátži, tj. pi ízení na sklonné ásti charakteristiky. Nastavení ve smru pohybu hodinových ruiek snižuje kmitoet (rychlost) od bodu zlomu a zhasíná LED diodu. Optimální nastavení LED dioda svítí pi poklesu pod jmenovitý kmitoet, tj. na 47Hz u 50 Hz generátoru a na 57 Hz u 60 Hz generátoru GENERÁTORY ÍZENÉ TRANSFORMÁTOREM NASTAVENÍ TRANSFORMÁTORU Bžn se nastavení nepožaduje, ale není možný provoz bez zátžového naptí a/nebo se zátžovým naptím. Nastavení se provádí zmnou velikosti vzduchové mezery transformátoru následovn: podpora@norwit.cz

23 Zastavit generátor. Sejmout kryt transformátoru (bžn na levé stran pípojné skín pi pohledu od nehnaného konce). Uvolnit ti transformátorové svorníky na horní ásti transformátoru a dva svorníky montážních konzol na základové desce. Nastavení provést pi startu se zapojeným voltmetrem na hlavních vývodech. Nastavit vzduchovou mezeru mezi vrchní ástí transformátoru a jeho sloupci tak, aby na výstupu bylo dosaženo požadované naptí pi provozu bez zátže. Mírn dotáhnout ti montážní svorníky. Dvakrát nebo tikrát pepnout do zatíženého stavu a do stavu bez zátže. Pi aplikaci zátže normáln slab vzroste nastavené naptí. Pi provozu bez zátže znovu zkontrolovat nastavené naptí. Pestavit vzduchovou mezeru a dotáhnout montážní svorníky. Pipevnit kryt.! NEBEZPEÍ! Pi provozu bez kryt mže dojít ke zranní nebo usmrcení obsluhy. 4.8 PÍSLUŠENSTVÍ Viz PÍSLUŠENSTVÍ v Oddílu 6 toho Návodu k obsluze pro montáž píslušenství ke generátoru. Existují-li píslušenství pro montáž k ovládacímu panelu dodávaných s generátorem, viz specifikaci montážních postup píslušenství vložených do zadní ásti tohoto Návodu. ODDÍL 5 INSTALACE ÁST VŠEOBECN Rozsah instalace bude záležet velikosti generátorové sestavy. Nap. pi instalaci kryté sestavy s vestavnou pepínací skíní a odpojovaem na míst instalace bude omezení pi pipojení místní zátže k výstupním svorkám zapojovací skín. V tomto pípad viz pokyny výrobce generátorové sestavy v instruktážním návodu a místní pedpisy. Bude-li generátor instalován v sestav bez pepínací skín a odpojovae viz následující body vztahující se k pipojení generátoru. 5.2 UCPÁVKA Pipojovací skí se bžn dodává s pravo-stranným panelem, pi pohledu z nehnaného konce, s vývodem pro kabel. Tento panel je snímatelný pro vrtání/drování tak, aby do nho mohly být zapuštny ucpávky nebo ucpávkové krabice. Pokud by byl potebný pístup z levé strany generátoru pi pohledu od nehnaného konce, pak lze provést zámnu mezi pravým a levým panelem. Z tohoto dvodu se AVR dodává s dostatenou délkou vodi podpora@norwit.cz

24 Pívodní kabely lze pivádt do krabice bu ze shora nebo zdola, a to v dostatené vzdálenosti od osy generátoru, aby se tím zabránilo malým polomrm u pívod do pípojné skín a nedošlo k omezení pi anti-vibraní montáži generátoru, a tím pílišnému napínání kabel. Ped koneným pipojením zkontrolovat izolaní odpor vinutí. Toto mení provádt pi odpojeném AVR. K mení použít 500V Megmet nebo obdobný pístroj. Pi menším izolaním odporu než 50 megaohm je nutné vysušit vinutí. Podrobnosti viz v oddílu Servis a údržba. Pi pipojení pívodního kabelu ke svorkám pípojné skín použít svorky s maticemi. Dležité: Panely vrtat odmontované, aby železné piliny nepadaly na elektrické ásti. 5.3 UZEMNNÍ Nulový vodi pi dodání z výrobního závodu není pipojen k rámu. Uzemovací svorka je uvnit pípojné skín piléhající k hlavním pívodním svorkám. Požaduje-li provozovatel pipojení nulového vodie k zemnící svorce (normáln jeho prez odpovídá jedné polovin prezu pívodních vodi), pak propojka musí být provedena uvnit pívodní skín. Na patce generátoru je otvor, který je možné použít pro dodatené uzemnní. Patka by již mla být propojena se základovou deskou pi instalaci, bžn se vyžaduje propojení s místním uzemovacím systémem. Pozor! Pi uzemnní dbát platných norem v R! 5.4 OCHRANA Je povinností provozovatele, dodavatele a montážní firmy dbát na to, aby celý sytém byl ml elektrickou ochranu, která bude v souladu s pedpisy a normami platnými v R. Pro projektanta, který bude navrhovat elektrickou ochranu jsou na požádání dostupné z výrobního závodu grafy nadproud a hodnoty reaktance.! Výstraha! Nesprávná instalace ochrany mže zpsobit poranní osob pípadn zniení zaízení. Instalaci mže provádt pouze odborn školený elektriká. 5.5 KONTROLA Je povinností se pesvdit, že veškerá kabeláž je v poádku, a že ped startem byly provedeny všechny požadované zkoušky. Ovladae AVR byly nastaveny bhem výroby a normáln nevyžadují další nastavení. Pokud by toto nastavení bylo nutné, viz Oddíl 4 a/nebo Oddíl 6 pro paralelní nastavení. Pokud by se bhem této kontroly vyskytly závady ve funkci, viz Oddíl Servis a údržba odstavec Hledání závad podpora@norwit.cz

25 ODDÍL 6 PÍSLUŠENSTVÍ Na základ volby, mohou být pipojeny ovládací prvky v pípojné skíni. Pokud jsou již zapojeny pi dodávce, pak je toto uvedeno ve schématech na konci tohoto Návodu k obsluze. Pokud se tato píslušenství dodávají oddlen na základ objednávky, pak se s nimi dodávají i pokyny k instalaci. Píslušenství, která je možné dodat, jsou transformátor pro paralelní aplikaci ke generátorm s SA465 AVR a dálkový ovládací potenciometr na nastavení naptí. Potenciometr je pro všechny typy AVR, ale není souástí generátoru. POZNÁMKA: Žádné z píslušenství se nemže pipojit ke generátoru ízenému transformátorem. 6.1 DÁLKOVÉ NASTAVENÍ NAPTÍ (pro všechny typy AVR). Ovlada dálkového nastavení naptí se mže pipevnit k ovládacímu panelu. Sejmout propojku 1 2 na AVR a potenciometr pipojit na svorky 1 a PARALELNÍ ÍZENÍ Pochopení následujících poznámek k paralelnímu ízení je užitené ped vlastní montáží a nastavením pídavného ízení. Pi paralelní spolupráci s dalšími generátory nebo s pívodem ze sít, je podstatné, aby byla zfázována jejich naptí na sbrnici a splnny i následující podmínky ped pipojením generátoru ke sbrnici. 1. Kmitoet musí být v pedepsaných mezích. 2. Naptí musí být v pedepsaných mezích. 3. Fáze naptí musí být v pedepsaných mezích. Ke splnní tchto podmínek existuje celá ada možných technických ešení od fázovacích žárovek až po pln automatické synchronizaní systémy. Dležité! Nebudou-li splnny podmínky 1., 2. a 3. pi pipojení generátoru, toto vygeneruje pídavné elektrické a mechanické naptí, jehož výsledkem bude zniení zaízení. Pi paralelním pipojení jsou minimáln potebné tyto pístroje: Voltmetr, ampérmetr, wattmetr (ke zmení celkového výkonu generátoru) a kmitomr, který je nutný k nastavení motoru a ovlada generátoru pro spolený výkon v kw ve vztahu k otákám motoru a kvar ve vztahu k otákám generátoru. Je dležité si uvdomit, že: 1. kw jsou odvozeny od motoru, a charakteristiky ovladae rychlosti urují sdílené kw mezi sestavami podpora@norwit.cz

26 2. kvar jsou odvozeny od generátoru a charakteristiky budie urují sdílené kvar. Viz instrukce výrobce generátorové sestavy pro nastavení ovlada POKLES Nejbžnjší zpsob spoleného nastavení kvar je vytvoením takových napových charakteristik generátoru, které klesají se snižujícím se výkonem (vzrstá kvar). Toho se dosáhne proudovým transformátorem (C.T.), který odvozuje signál od proudu fázového úhlu (nap. výkon) do AVR. Proudový transformátor má zátžový odpor v AVR skíni, a procentní ást naptí ze zátžového odporu se pivádí do obvodu AVR. Vzrstající pokles se získá otáením potenciometru DROOP ve smru hodinových ruiek. Následující grafy zobrazují úinek poklesu v jednoduchém systému dvou generátor: podpora@norwit.cz

27 Všeobecn platí, že 5% pokles pi plné proudové zátži nulový výkonový initel je dostaující pro souhlasné nastavení kvar. Jestliže zaízení pro pokles je dodáno spolen s generátorem, pak je i otestováno tak, aby souhlasila polarita a nastavena jmenovitá hodnota poklesu. Konená úrove poklesu se nastaví pi koneném provování zaízení. Následující postup pi nastavení má být pomocí: NASTAVENÍ V závislosti na dostupné zátži budou platit následující nastavení- všechny vycházejí z hodnoty proudu. 0,8 úiníku (pi plné proudové zátži) nastavit pokles do 3% 0 úiníku (pi plné proudové zátži) nastavit pokles do 3% Nastavení poklesu pi nízké výkonové zátži je nejpesnjší. Nechat pracovat každý generátor jako samostatnou jednotku na jmenovitém kmitotu nebo na jmenovitém kmitotu + 4% v závislosti na typu regulátoru a jmenovitém naptí. Zatížit vhodnou zátží na jmenovitý proud regulátoru. Nastavit potenciometr DROOP tak, aby pokles odpovídal výše uvedenému grafu. Otáení ve smru hodinových ruiek zvýší hodnotu poklesu. Viz obr. 2, obr.3 nastavení potenciometru. Po nastavení provést kontrolu ve stavu bez zatížení, zkontrolovat hodnotu naptí, a je-li nutné dostavit. Poznámka 1) Zmna polarity proudového transformátoru pi zátži zvýší naptí generátoru. Polarity S1-S2 zobrazené na schématech platí pi otáení generátoru ve smru hodinových ruiek pi pohledu od hnaného konce. Opaná rotace vyžaduje pehození S1-S2. Poznámka 2) Tím nejdležitjším je nastavení všech generátor na stejné parametry. Precisní nastavení hodnoty poklesu je mén kritické. Poznámka 3) U generátoru, který pracuje samostatn s nastaveným poklesem obvodu pi jmenovité zátži s úiníkem 0,8 není možné udržet obvyklou % regulaci. Zkratovací pepína je možné pipojit na vývody S1 S2 pro nastavení regulace pi sólo provozu. Dležité! Ztráta paliva motoru mže zpsobit u generátoru s motorem následné poškození vinutí generátoru. Reverzní výkonová relé musí být namontována k hlavnímu vypínacímu obvodu, aby pi ztrát paliva došlo k jeho vypnutí. Ztráta buzení generátoru mže vést ke vzniku velkých proudových oscilací s následným zniením vinutí generátoru. Obvod detekující ztrátu buzení musí být namontován k hlavnímu vypínacímu obvodu, aby došlo pi ztrát buzení k jeho vypnutí ASTATICKÉ ÍZENÍ Poklesový proudový transformátor je možné použít v uspoádání, které umožuje normální regulaci generátoru pi paralelním provozu. Toto uspoádání se dodává pouze z výrobního závodu již zabudované. Je-li toto uspoádání specifikováno v objednávce, pak v zadní ásti tohoto Návodu k obsluze je uvedený zpsob podpora@norwit.cz

28 místní instalace. Koncový uživatel musí pipojit zkratovací pepína k sekundáru poklesového proudového transformátoru. Bude-li požadována zmna ze standardního poklesu na astatické ízení, pak na požádání lze obdržet grafy. Nastavení je stejné jako v bod Dležité! V této konfiguraci se vyžaduje pipojení zkratovacího pepínae ke každému zatíženému proudovému transformátoru (C.T.) svorky S1, S2. Spína musí být sepnut a) když generátor není v innosti a za b) bude-li sestava generátoru pracovat sólo. 7.1 VINUTÍ ODDÍL 7 PROVOZ A ÚDRŽBA! Výstraha! Servis a zjišování závad pedstavuje nebezpeí, které mže vyústit ve vážná zranní osob, pípadn smrt. Pouze kvalifikované osoby smjí vykonávat elektrické a mechanické práce na tchto zaízeních. Zajistit, aby startovací obvody ped zapoetím prací byly vypnuty. Izolovat všechny anti-kondenzaní ohívae. Typické hodnoty izolaních odpor V následujících odstavcích jsou uvedeny všeobecné hodnoty izolaních odpor nových generátor až po jejich renovaci. Nové stroje Izolaní odpor s mnoha dalšími parametry generátoru byl men bhem výrobního procesu. Generátor pro použití v sestav se dodává v odpovídajícím balení. Má-li být uskladnn, pak je nutné dodržet vhodné podmínky prostedí bez škodlivých vliv. Ovšem s absolutní jistotou nelze zaruit, že generátor v sestav bude mít hodnoty izolaního odporu nameného pi výrob nad 100 megaohm. Vyrobená generátorová sestava Za pedpokladu, že generátor byl dopraven, skladován a bude dopraven na místo instalace istý a suchý, pak typická hodnota izolaního odporu bude init 25 megaohm. Jestliže hodnota izolaního odporu u nového nepoužitého generátoru je nižší než 10 megaohm, pak je nutné generátor vysušit jedním z níže uvedených postup ješt ped jeho dodáním koncovému zákazníkovi. Provoz generátor podpora@norwit.cz

29 Je známo, že generátory mohou spolehliv pracovat i pi izolaním odporu okolo 1 megaohmu. Pesto pro relativn nový generátor je to pomrn malá hodnota, a znamená to, že generátor pracuje nebo je uskladnn v nevhodných podmínkách ODHAD STAVU VINUTÍ UPOZORNÍ! AVR musí být odpojen a vývody snímae odporové teploty (R.T.D.) musí být bhem této zkoušky uzemnny. Odhad stavu vinutí se provádí mením izolaního odporu mezi fázemi a mezi fází a zemí. Mení stavu izolace se provádí: 1. Jako ást periodického plánu údržby. 2. Pi prodloužení pracovní periody. 3. Pi pedpokládaném snížení izolace, nap. u vlhkého nebo mokrého vinutí. Zvýšenou péi je nutné vnovat vinutím, která byla nadmrn vlhká a zneištná. Poátení mení izolaního odporu provádt pi nižším naptí (500V) Megmetem. Mení provádt pomalým otáením kliky pístroje, aby nedošlo k indukování plného zkušebního naptí. A asov omezeným mením zjistit stav vinutí. Mení pi plném naptí lze provádt pouze po vysušení vinutí a jejich vyištní. Postup pi testu izolace Rozpojit všechny elektronické ásti, AVR, elektronickou ochranu, atd. Je-li namontován, pak uzemnit sníma odporové teploty. Vyzkratovat diody v rotaní diodové sestav. Je nutné mít na pamti, že komponenty pipojené bhem testu mohou ovlivnit výsledek mení nebo být bhem mení poškozeny. Mení provádt ve shod s uvedenými podmínkami pro test zaízení. Namené hodnoty izolaních odpor pro všechna vinutí mená mezi fází a zemí a mezi fázemi musí být porovnána s výše uvedenými hodnotami pro rzné stavy životnosti generátor. Minimální pijatelná hodnota musí být vtší než 1 megaohm. Bude-li hodnota izolaního odporu nižší, pak použít jednu z níže uvedených metod k vysušení vinutí ZPSOBY VYSUŠENÍ GENERÁTOR Studený chod Platí pro generátor, který je v dobrém stavu, ale nebyl po uritou dobu v provozu a zstal ve vlhkém prostedí. Generátor je možné nechat jednoduše bžet v nevybuzené sestav vývody K1, K2 AVR nechat rozpojené eknme po dobu 10 minut. Tím dojde k dostatenému vysušení, izolaní odpor se zvýší nad 1 megaohm, a jednotka bude zpsobilá k provozu. Vysušování vzduchem podpora@norwit.cz

30 Sejmout všechny kryty, aby mohla za pomoci vhánného vzduchu vytéct voda. Bhem sušení musí vzduch voln procházet generátorem, aby bylo možné odstranit vlhkost. Vhánt horký vzduch ze dvou elektricky vyhívaných ventilátor s píkonem 1 3 kw do vstupu generátoru. Zdroj horkého vzduchu musí být umístn alespo 300mm od vinutí, aby nedošlo k jejich pehátí a poškození izolace. Po každé pl hodin sušení mit stav izolace. Sušení koní po dosažení parametr uvedených v oddílu Typická vysušovací kivka. Odstranit feny a pipevnit kryty. Nebude-li sestava uvedena okamžit do funkního provozu, pak je nutné zapnout antikondenzaní vyhívae a ped uvedením do provozu izolaní odpor znovu zmit. Zkratovací metoda POZNÁMKA: Tento zpsob vysoušení smí provádt pouze zkušený technik seznámený s bezpenostními pedpisy a praksí s generátorovými sestavami. Ujistit se, že generátor bezpen pracuje, zajistit všechna mechanická a elektrická bezpenostní opatení vztahující se ke generátorové sestav a místu instalace. Odpojit kabely ze svorek X a XX AVR. Pipojit promnný stejnosmrný proud do X (kladný) a do XX (záporný) pípojnými kabely. Zdroj musí být schopný dodávat proud do 2 A pi naptí v rozsahu 0 24 V. Do obvodu zapojit ampérmetr na mení zkratového proudu. Zdroj naptí nastavit na 0 a nastartovat generátorovou sestavu. Pomalu zvyšovat stejnosmrné naptí tak, aby proud protékal budícím vinutím. Pi vzrstajícím budícím proudu, poroste statorový zkratový proud. Výstupní statorový proud je nutné sladovat. Jeho hodnota nesmí pekroit 80% jmenovitou hodnotu výstupního proudu. Po každých 30 minutách provést: Zastavit generátor, odpojit buzení, zmit a zaznamenat hodnotu izolaního odporu vinutí; vynést do grafu. Výsledný graf porovnat s klasickým prbhem grafu. Vysušování je dokoneno tehdy, když se parametry kryjí s hodnotami uvedenými v oddílu Typická vysušovací kivka. Po dosažení izolaního odporu minimáln 1 megaohm je možné zdroj budícího pole odpojit a svorky X a XX opt pipojit k AVR. K vysušené sestav pipevnit všechny kryty a znovu provést všechny pedepsané zkoušky. Nebude-li sestava uvedena okamžit do funkního provozu, pak je nutné zapnout antikondenzaní vyhívae a ped uvedením do provozu izolaní odpor znovu zmit podpora@norwit.cz

31 TYPICKÁ VYSUŠOVACÍ KIVKA A bude použita jakákoliv vysušovací metoda, je nutné mit každých 30 minut izolaní odpor generátoru a z namených hodnot vyhotovit graf dle obr. 6: odpor Minimální hodnota 1 megaohm Tato kivka ilustruje typický prbh závislosti izolaního odporu u stroje, který absorboval znané množství vlhkosti. Kivka zobrazuje doasný pokles izolaního odporu a pak jeho postupný nárst až do stabilního stavu. Bod A odpovídající stabilnímu stavu musí mít vyšší hodnotu než 1 megaohm. Bude-li vinutí obsahovat menší množství vlhkosti, pak se árkovaná ást grafu neobjeví. Orientaní údaje typického asu potebného k dosažení hodnoty A : Pibližn 1 hodina pro BC16/18 Pibližn 2 hodiny pro UC22/27 Pibližn 3 hodiny pro HC4,5,6,7 Vysušování musí pokraovat až do bodu A pi nejmenším 1 hodinu. Je nutné si uvdomit, že pi vzrstu teploty se mže izolaní odpor významn snížit. Referenní hodnoty izolaního odporu mohou být stabilizovány pi pibližné teplot 20 C. Zstává-li hodnota izolaního odporu pod 1 magaohmem i po ádné aplikaci uvedených vysušovacích metod, pak je nutné provést test Polarizaní index. Není-li možné dosáhnout minimální hodnoty 1 megaohm u všech komponent, pak je nutné generátor pevinout nebo zrenovovat. as podpora@norwit.cz

32 Generátor se nesmí uvést do provozu, nebyla-li dosažena minimální požadovaná hodnota. Dležité! Zkratovací metoda se nesmí použít s pipojeným AVR. Proud pevyšující jmenovitou hodnotu mže zpsobit zniení vinutí. Po vysušení se musí provést kontrola, zda bylo dosaženo minimální výše uvedené hodnoty. Pi mení izolace hlavního statoru se doporuuje postupovat následovn: Uzemnit V a W mit fázi U proti zemi Uzemnit U a W mit fázi V proti zemi Uzemnit U a V mit fázi W proti zemi Není-li dosažena minimální hodnota 1 megaohm, pak vysoušení musí pokraovat a mení opakovat. 7.2 LOŽISKA Všechna ložiska se dodávají utsnná a po dobu jejich životnosti není nutné je mazat. Dležité! Životnost ložisek závisí na pracovních podmínkách a prostedí. Dležité! Dlouhé období, kdy jsou ložiska vystavena vibraním úinkm mže zpsobit zploštní kuliek a rýhy v ložiskových kroužcích. Pílišná atmosférická vlhkost mže zpsobit emulzaci vazelíny s následnou korozí. Dležité! Vysoké axiální vibrace zpsobené motorem nebo chybné spojení do sestavy vyvolá tlak na ložiska. Ložiska pi provozu jsou vystavena nejrznjším vlivm, které pak mají vliv na jejich životnost.. Doporuujeme sledovat stav ložisek s použitím zaízení pro monitorování vibrací. To umožní vasnou výmnu ložisek pi zhoršování jejich stavu, které zpsobuje petížení motoru. U sestav s hnacím emenem bude na ložiska psobit pídavná zátž. Tím bude významn snížena životnost ložisek. Je dležité, aby nebylo pekroeno stranové zatížení specifikované v Oddílu 3, a proto je nutné sledovat stav ložisek mnohem pozornji. 7.3 VZDUCHOVÉ FILTRY! Nebezpeí! Vyjmutí ástí filtru umožuje pístup k živým ástem. Demontáž ástí filtru pouze u generátoru, který je mimo provoz. Frekvence údržby filtru bude záviset na stupni zneištní prostedí, ve kterém generátor bude provozován. Pravidelné prohlídky budou provádny vždy pi nezbytném ištní POSTUP PI IŠTNÍ podpora@norwit.cz
