1 LM150 EEU.qxd :52 Pagina Elektroniczna drukarka etykiet Podręcznik użytkownika Elektromos feliratozógép Használati útmutató Elektronický štítkovač Uživatelský manuál Elektronický štítkovač Užívate ský manuál PL Strona 3 HUN Oldal 13 CZ Strana 21 SK Strana 31

2 LM150 EEU.qxd :52 Pagina 2 Gniazdo zasilania DC Wyjście taśmy Wyświetlacz ciekłokrystaliczny Włącznik / Wyłącznik Klawisz STYLE Klawisz FRAME / ALIGN Klawisz FONT / FIXED LENGTH Klawisz EXTRA Klawisze numeryczne Klawisze znaków Przełącznik wielkich liter 150 Przycisk gilotyny Klawisz PRINT Klawisze kursora, w środku klawisz OK Klawisz CANCEL Klawisz BACKSPACE / NEW LABEL Klawisz RETURN / OK Klawisz SYMBOLS Klawisz SPACE Klawisze SHIFT Rys. 1. Elektroniczna drukarka etykiet LabelMANAGER 150 2

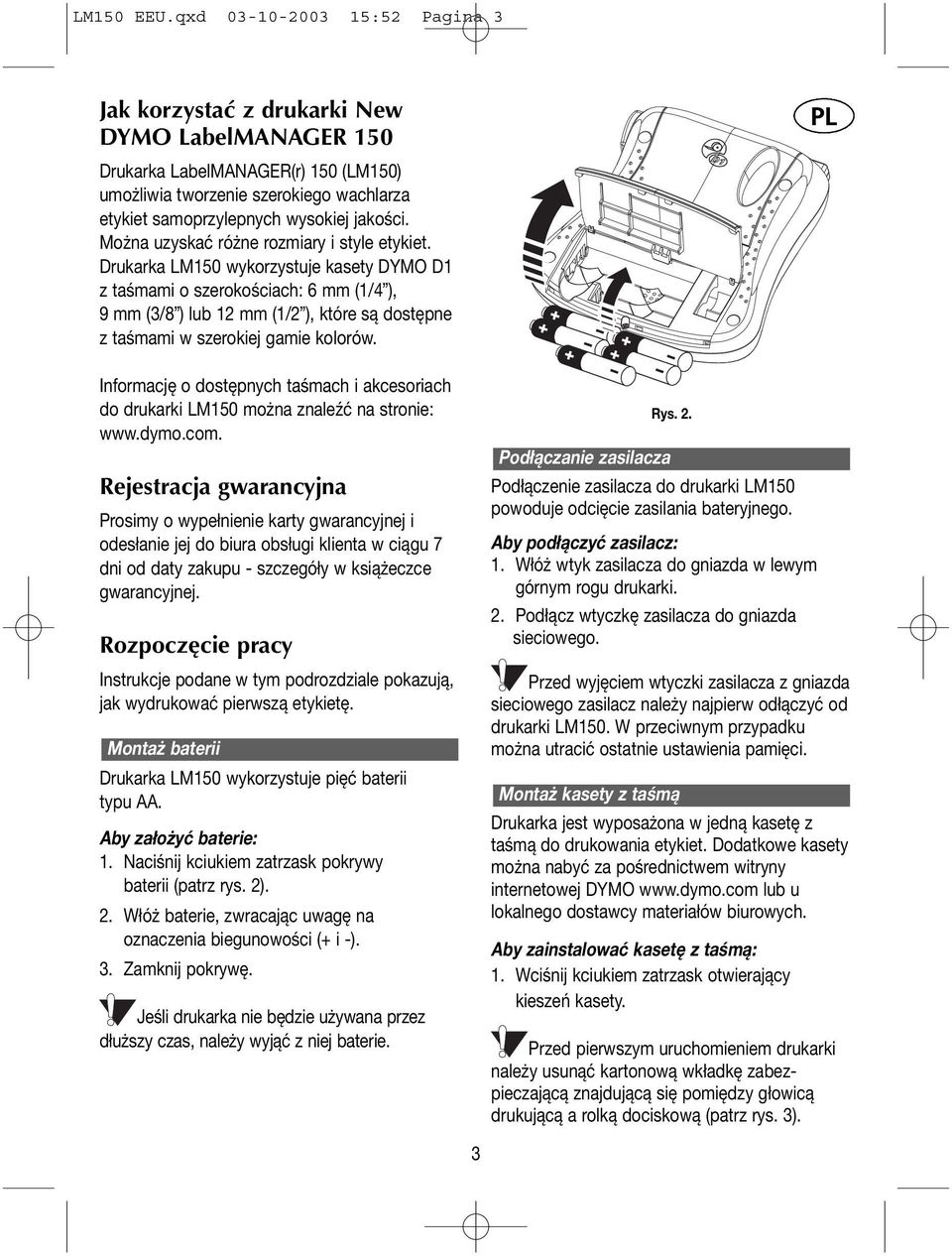

3 LM150 EEU.qxd :52 Pagina 3 Jak korzystać z drukarki New DYMO LabelMANAGER 150 PL Drukarka LabelMANAGER(r) 150 (LM150) umożliwia tworzenie szerokiego wachlarza etykiet samoprzylepnych wysokiej jakości. Można uzyskać różne rozmiary i style etykiet. Drukarka LM150 wykorzystuje kasety DYMO D1 z taśmami o szerokościach: 6 mm (1/4 ), 9 mm (3/8 ) lub 12 mm (1/2 ), które są dostępne z taśmami w szerokiej gamie kolorów. Informację o dostępnych taśmach i akcesoriach do drukarki LM150 można znaleźć na stronie: Rejestracja gwarancyjna Prosimy o wypełnienie karty gwarancyjnej i odesłanie jej do biura obsługi klienta w ciągu 7 dni od daty zakupu - szczegóły w książeczce gwarancyjnej. Rozpoczęcie pracy Instrukcje podane w tym podrozdziale pokazują, jak wydrukować pierwszą etykietę. Montaż baterii Drukarka LM150 wykorzystuje pięć baterii typu AA. Aby założyć baterie: 1. Naciśnij kciukiem zatrzask pokrywy baterii (patrz rys. 2). 2. Włóż baterie, zwracając uwagę na oznaczenia biegunowości (+ i -). 3. Zamknij pokrywę. Jeśli drukarka nie będzie używana przez dłuższy czas, należy wyjąć z niej baterie. Rys. 2. Podłączanie zasilacza Podłączenie zasilacza do drukarki LM150 powoduje odcięcie zasilania bateryjnego. Aby podłączyć zasilacz: 1. Włóż wtyk zasilacza do gniazda w lewym górnym rogu drukarki. 2. Podłącz wtyczkę zasilacza do gniazda sieciowego. Przed wyjęciem wtyczki zasilacza z gniazda sieciowego zasilacz należy najpierw odłączyć od drukarki LM150. W przeciwnym przypadku można utracić ostatnie ustawienia pamięci. Montaż kasety z taśmą Drukarka jest wyposażona w jedną kasetę z taśmą do drukowania etykiet. Dodatkowe kasety można nabyć za pośrednictwem witryny internetowej DYMO lub u lokalnego dostawcy materiałów biurowych. Aby zainstalować kasetę z taśmą: 1. Wciśnij kciukiem zatrzask otwierający kieszeń kasety. Przed pierwszym uruchomieniem drukarki należy usunąć kartonową wkładkę zabezpieczającą znajdującą się pomiędzy głowicą drukującą a rolką dociskową (patrz rys. 3). 3

4 LM150 EEU.qxd :52 Pagina 4 Usuń kartonową wkładkę 5. Dociśnij mocno, aż kaseta z kliknięciem wskoczy na swoje miejsce. Sprawdź, czy taśma i wstęga znajdują się w odpowiednim położeniu. 6. Zamknij kieszeń kasety. Przełącznik kasety Rys Ustaw przełącznik kasety zgodnie z rozmiarem montowanej kasety (patrz rys. 3). Gdy przełącznik znajduje się w poprawnej pozycji, pasuje do wyżłobienia w kasecie. 3. Sprawdź w okienku kasety, czy taśma i wstęga są naprężone i czy taśma przechodzi między prowadnicami. W razie potrzeby przekręć szpulę zgodnie z ruchem wskazówek zegara, aby naprężyć wstęgę. 4. Włóż kasetę tak, aby taśma i wstęga znalazły się pomiędzy głowicą drukującą i dociskiem (patrz rys. 4). CLICK! Rys. 4. Głowica drukująca i docisk Ustawienia Wybór jęzka Drukarka udostępnia kilka różnych opcji językowych. Aby wybrać język: 1. Naciśnij przycisk ON/OFF. 2. Naciśnij Extra. 3. Klawiszami kursora wybierz Set Language i wciśnij OK. 4. Klawiszami ze strzałkami w górę i w dół przewijaj listę języków i po wybraniu języka wciśnij OK. Wybór jednostek miary Wymiary etykiet mogą być pokazywane w calach lub w milimetrach. Aby ustawić jednostki miary: 1. Naciśnij Extra. 2. Klawiszami kursora wybierz Set Units i wciśnij OK. 3 Klawiszami ze strzałkami w górę i w dół przełącz cale na milimetry lub odwrotnie i wciśnij OK. Teraz można wydrukować pierwszą etykietę! Drukowanie pierwszej etykiety Aby wydrukować etykietę: 1. Naciśnij przycisk ON/OFF. 2. Wprowadź przykładowy tekst etykiety. 3. Naciśnij przycisk Print i wydrukuj etykietę. 4. Naciśnij przycisk gilotyny i wyjmij etykietę z drukarki. 4

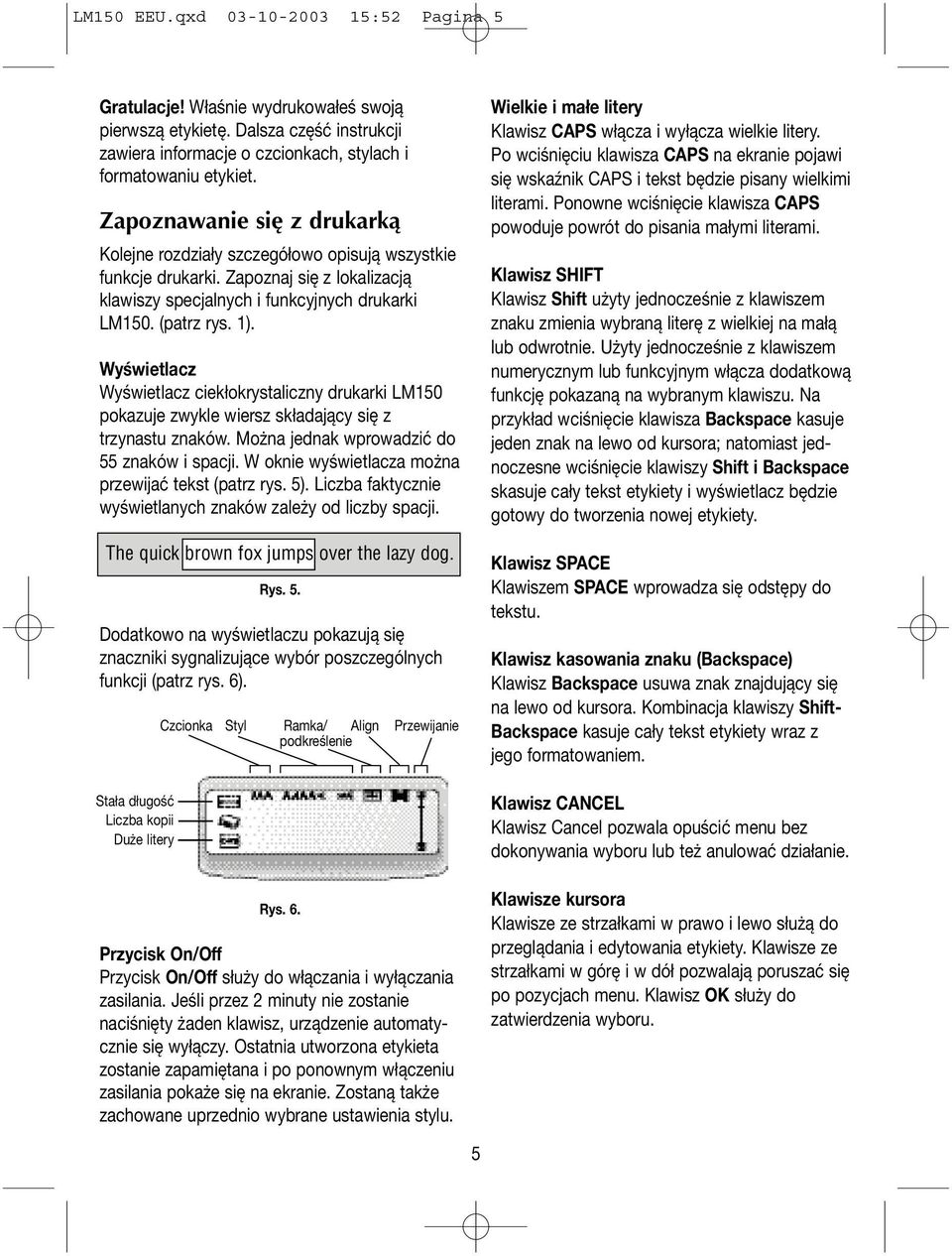

5 LM150 EEU.qxd :52 Pagina 5 Gratulacje! Właśnie wydrukowałeś swoją pierwszą etykietę. Dalsza część instrukcji zawiera informacje o czcionkach, stylach i formatowaniu etykiet. Zapoznawanie się z drukarką Kolejne rozdziały szczegółowo opisują wszystkie funkcje drukarki. Zapoznaj się z lokalizacją klawiszy specjalnych i funkcyjnych drukarki LM150. (patrz rys. 1). Wyświetlacz Wyświetlacz ciekłokrystaliczny drukarki LM150 pokazuje zwykle wiersz składający się z trzynastu znaków. Można jednak wprowadzić do 55 znaków i spacji. W oknie wyświetlacza można przewijać tekst (patrz rys. 5). Liczba faktycznie wyświetlanych znaków zależy od liczby spacji. The quick brown fox jumps over the lazy dog. Rys. 5. Dodatkowo na wyświetlaczu pokazują się znaczniki sygnalizujące wybór poszczególnych funkcji (patrz rys. 6). Stała długość Liczba kopii Duże litery Czcionka Styl Ramka/ Align Przewijanie podkreślenie Rys. 6. Przycisk On/Off Przycisk On/Off służy do włączania i wyłączania zasilania. Jeśli przez 2 minuty nie zostanie naciśnięty żaden klawisz, urządzenie automatycznie się wyłączy. Ostatnia utworzona etykieta zostanie zapamiętana i po ponownym włączeniu zasilania pokaże się na ekranie. Zostaną także zachowane uprzednio wybrane ustawienia stylu. Wielkie i małe litery Klawisz CAPS włącza i wyłącza wielkie litery. Po wciśnięciu klawisza CAPS na ekranie pojawi się wskaźnik CAPS i tekst będzie pisany wielkimi literami. Ponowne wciśnięcie klawisza CAPS powoduje powrót do pisania małymi literami. Klawisz SHIFT Klawisz Shift użyty jednocześnie z klawiszem znaku zmienia wybraną literę z wielkiej na małą lub odwrotnie. Użyty jednocześnie z klawiszem numerycznym lub funkcyjnym włącza dodatkową funkcję pokazaną na wybranym klawiszu. Na przykład wciśnięcie klawisza Backspace kasuje jeden znak na lewo od kursora; natomiast jednoczesne wciśnięcie klawiszy Shift i Backspace skasuje cały tekst etykiety i wyświetlacz będzie gotowy do tworzenia nowej etykiety. Klawisz SPACE Klawiszem SPACE wprowadza się odstępy do tekstu. Klawisz kasowania znaku (Backspace) Klawisz Backspace usuwa znak znajdujący się na lewo od kursora. Kombinacja klawiszy Shift- Backspace kasuje cały tekst etykiety wraz z jego formatowaniem. Klawisz CANCEL Klawisz Cancel pozwala opuścić menu bez dokonywania wyboru lub też anulować działanie. Klawisze kursora Klawisze ze strzałkami w prawo i lewo służą do przeglądania i edytowania etykiety. Klawisze ze strzałkami w górę i w dół pozwalają poruszać się po pozycjach menu. Klawisz OK służy do zatwierdzenia wyboru. 5

6 LM150 EEU.qxd :52 Pagina 6 Formatowanie etykiety Aby poprawić wygląd etykiety, można korzystać z kilku możliwości formatowania tekstu. Drukarka pamięta ostatnio wybraną funkcję, dlatego przy korzystaniu z opisanych tu możliwości zaczynasz od ostatnio wybranego elementu. Zmiana wielkości czcionki W etykietach można wykorzystywać trzy szerokości czcionek: wąskie, normalne i szerokie. Wybrana wielkość czcionki jest stosowana do wszystkich znaków na etykiecie. Aby ustawić wielkość czcionki: 1. Przyciśnij klawisz Font / Fixed Length. 2. Klawiszami kursora wybierz odpowiednią czcionkę i wciśnij OK. Dodawanie stylów Do edytowania tekstu można używać jednego z sześciu różnych stylów: Italic Outline Shadow v e Bold i c a Styl można stosować tylko do znaków alfanumerycznych, nie do symboli. W danym momencie można używać tylko jednego stylu. Więcej informacji na temat drukowania symboli znajduje się w punkcie Wprowadzanie symboli. Aby ustawić styl: 1. Wciśnij klawisz Style. 2. Klawiszami kursora wybierz odpowiedni styl i wciśnij OK. Mirror r t l można łączyć obu tych funkcji. Dostępne są nastepujące style: Rys. 7. Aby ustawić styl ramki: 1. Przyciśnij klawisz Frame/Align. 2. Klawiszami kursora wybierz odpowiedni styl ramki i wciśnij OK. W przypadku etykiety dwuwierszowej z podkreśleniem - podkreślone są obie linie tekstu. W przypadku tekstu w ramce - obie linie tekstu są objęte jedną ramką. Tworzenie etykiet dwuwierszowych Etykiety dwuwierszowe można tworzyć na taśmach 9 mm (3/8 ) i 12 mm (1/2 ). Etykiety 6 mm (1/4 ) mogą zawierać tylko jeden wiersz. Aby utworzyć etykietę dwuwierszową: 1. Wprowadź z klawiatury tekst pierwszego wiersza i naciśnij klawisz Return. Na końcu pierwszego wiersza na wyświetlaczu wyświetli się znak, który nie jest drukowany na etykiecie. 2. Wprowadź tekst drugiego wiersza. 3. Naciśnij klawisz Print. Drukowanie tekstu w ramce Tekst można dodatkowo wyeksponować, stosując ramkę lub podkreślenie. Tekst etykiety można umieścić w ramce albo podkreślić, ale nie 6

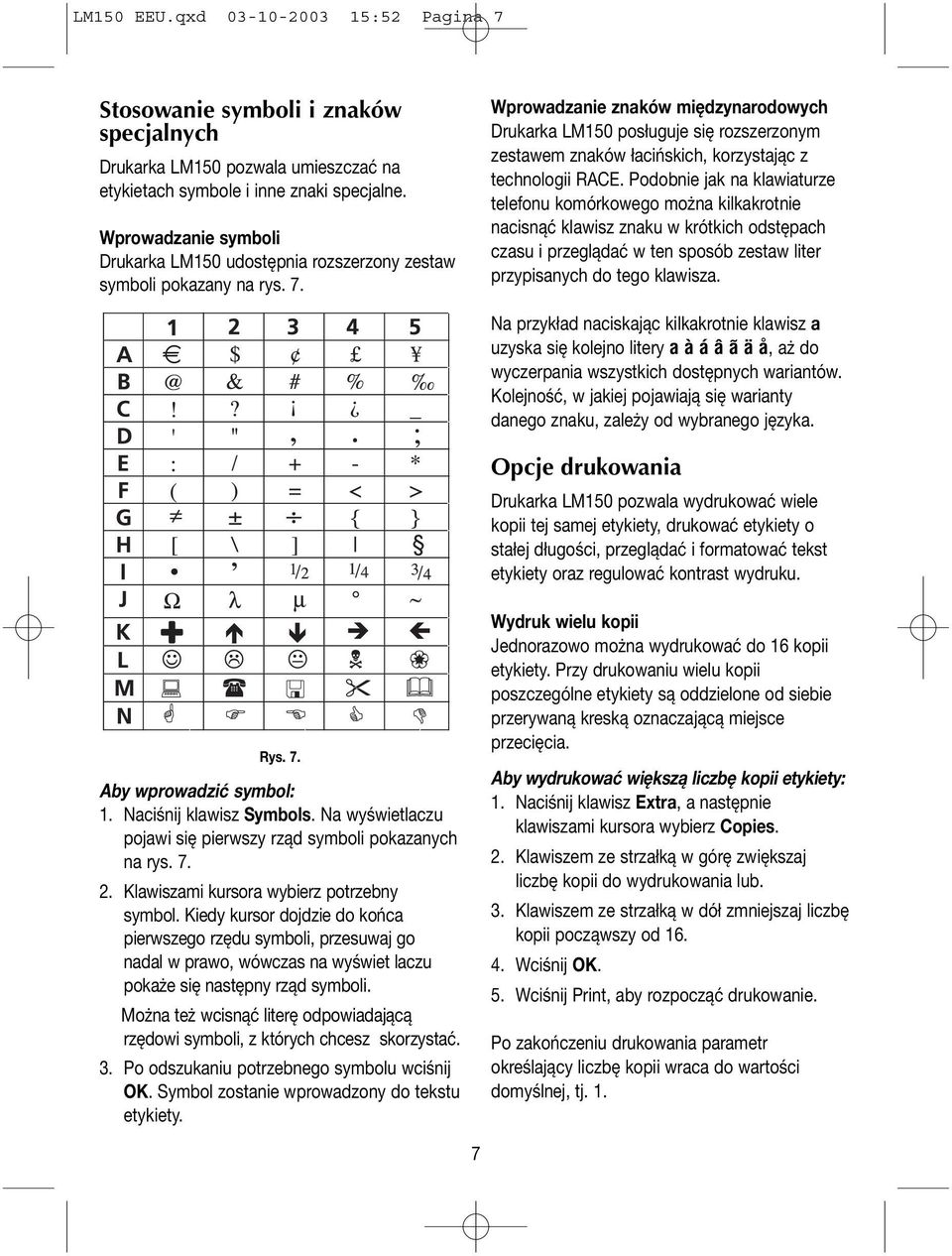

7 LM150 EEU.qxd :52 Pagina 7 Stosowanie symboli i znaków specjalnych Drukarka LM150 pozwala umieszczać na etykietach symbole i inne znaki specjalne. Wprowadzanie symboli Drukarka LM150 udostępnia rozszerzony zestaw symboli pokazany na rys. 7. Wprowadzanie znaków międzynarodowych Drukarka LM150 posługuje się rozszerzonym zestawem znaków łacińskich, korzystając z technologii RACE. Podobnie jak na klawiaturze telefonu komórkowego można kilkakrotnie nacisnąć klawisz znaku w krótkich odstępach czasu i przeglądać w ten sposób zestaw liter przypisanych do tego klawisza. Na przykład naciskając kilkakrotnie klawisz a uzyska się kolejno litery a à á â ã ä å, aż do wyczerpania wszystkich dostępnych wariantów. Kolejność, w jakiej pojawiają się warianty danego znaku, zależy od wybranego języka. Opcje drukowania Drukarka LM150 pozwala wydrukować wiele kopii tej samej etykiety, drukować etykiety o stałej długości, przeglądać i formatować tekst etykiety oraz regulować kontrast wydruku. Rys. 7. Aby wprowadzić symbol: 1. Naciśnij klawisz Symbols. Na wyświetlaczu pojawi się pierwszy rząd symboli pokazanych na rys Klawiszami kursora wybierz potrzebny symbol. Kiedy kursor dojdzie do końca pierwszego rzędu symboli, przesuwaj go nadal w prawo, wówczas na wyświet laczu pokaże się następny rząd symboli. Można też wcisnąć literę odpowiadającą rzędowi symboli, z których chcesz skorzystać. 3. Po odszukaniu potrzebnego symbolu wciśnij OK. Symbol zostanie wprowadzony do tekstu etykiety. Wydruk wielu kopii Jednorazowo można wydrukować do 16 kopii etykiety. Przy drukowaniu wielu kopii poszczególne etykiety są oddzielone od siebie przerywaną kreską oznaczającą miejsce przecięcia. Aby wydrukować większą liczbę kopii etykiety: 1. Naciśnij klawisz Extra, a następnie klawiszami kursora wybierz Copies. 2. Klawiszem ze strzałką w górę zwiększaj liczbę kopii do wydrukowania lub. 3. Klawiszem ze strzałką w dół zmniejszaj liczbę kopii począwszy od Wciśnij OK. 5. Wciśnij Print, aby rozpocząć drukowanie. Po zakończeniu drukowania parametr określający liczbę kopii wraca do wartości domyślnej, tj. 1. 7

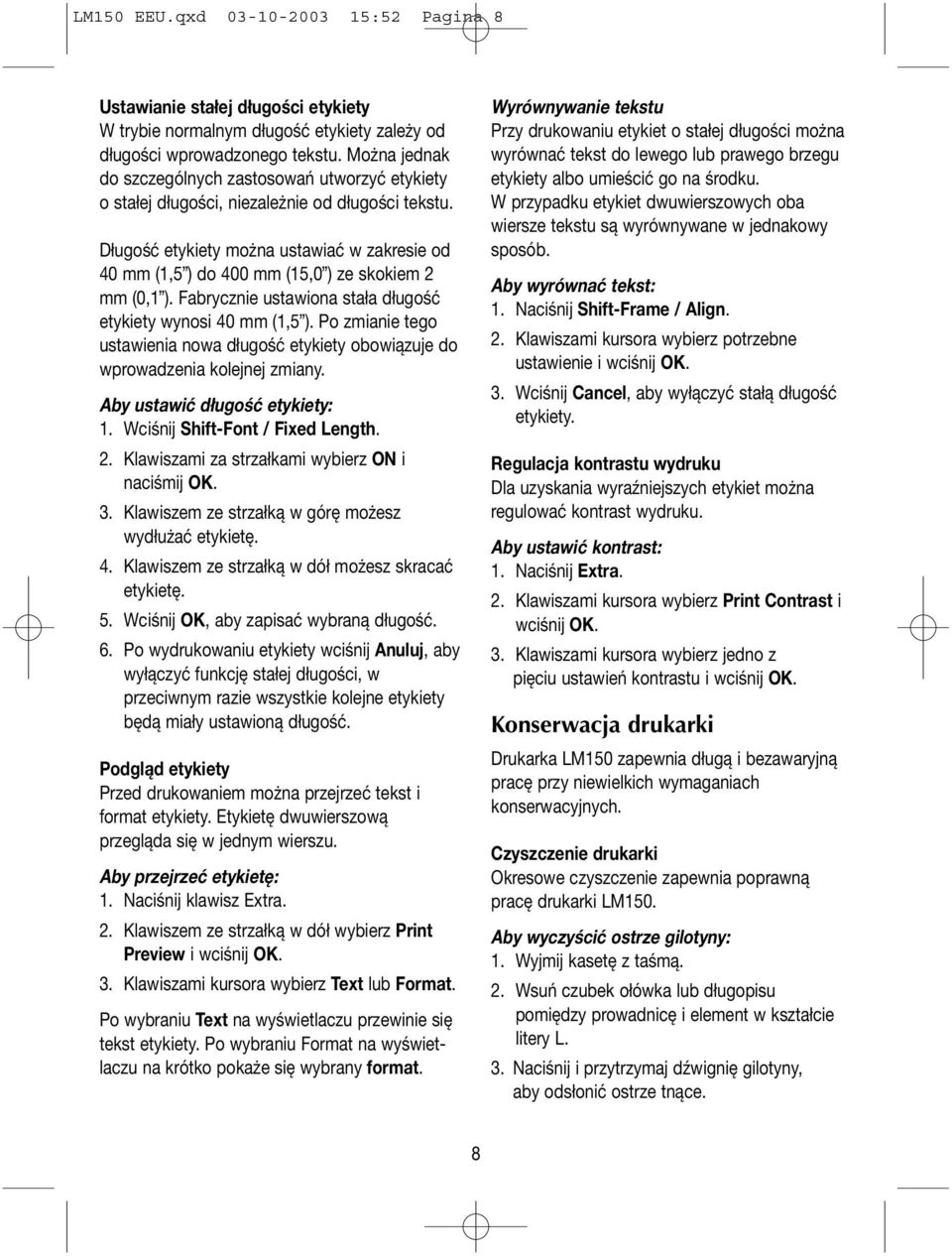

8 LM150 EEU.qxd :52 Pagina 8 Ustawianie stałej długości etykiety W trybie normalnym długość etykiety zależy od długości wprowadzonego tekstu. Można jednak do szczególnych zastosowań utworzyć etykiety o stałej długości, niezależnie od długości tekstu. Długość etykiety można ustawiać w zakresie od 40 mm (1,5 ) do 400 mm (15,0 ) ze skokiem 2 mm (0,1 ). Fabrycznie ustawiona stała długość etykiety wynosi 40 mm (1,5 ). Po zmianie tego ustawienia nowa długość etykiety obowiązuje do wprowadzenia kolejnej zmiany. Aby ustawić długość etykiety: 1. Wciśnij Shift-Font / Fixed Length. 2. Klawiszami za strzałkami wybierz ON i naciśmij OK. 3. Klawiszem ze strzałką w górę możesz wydłużać etykietę. 4. Klawiszem ze strzałką w dół możesz skracać etykietę. 5. Wciśnij OK, aby zapisać wybraną długość. 6. Po wydrukowaniu etykiety wciśnij Anuluj, aby wyłączyć funkcję stałej długości, w przeciwnym razie wszystkie kolejne etykiety będą miały ustawioną długość. Podgląd etykiety Przed drukowaniem można przejrzeć tekst i format etykiety. Etykietę dwuwierszową przegląda się w jednym wierszu. Aby przejrzeć etykietę: 1. Naciśnij klawisz Extra. 2. Klawiszem ze strzałką w dół wybierz Print Preview i wciśnij OK. 3. Klawiszami kursora wybierz Text lub Format. Po wybraniu Text na wyświetlaczu przewinie się tekst etykiety. Po wybraniu Format na wyświetlaczu na krótko pokaże się wybrany format. Wyrównywanie tekstu Przy drukowaniu etykiet o stałej długości można wyrównać tekst do lewego lub prawego brzegu etykiety albo umieścić go na środku. W przypadku etykiet dwuwierszowych oba wiersze tekstu są wyrównywane w jednakowy sposób. Aby wyrównać tekst: 1. Naciśnij Shift-Frame / Align. 2. Klawiszami kursora wybierz potrzebne ustawienie i wciśnij OK. 3. Wciśnij Cancel, aby wyłączyć stałą długość etykiety. Regulacja kontrastu wydruku Dla uzyskania wyraźniejszych etykiet można regulować kontrast wydruku. Aby ustawić kontrast: 1. Naciśnij Extra. 2. Klawiszami kursora wybierz Print Contrast i wciśnij OK. 3. Klawiszami kursora wybierz jedno z pięciu ustawień kontrastu i wciśnij OK. Konserwacja drukarki Drukarka LM150 zapewnia długą i bezawaryjną pracę przy niewielkich wymaganiach konserwacyjnych. Czyszczenie drukarki Okresowe czyszczenie zapewnia poprawną pracę drukarki LM150. Aby wyczyścić ostrze gilotyny: 1. Wyjmij kasetę z taśmą. 2. Wsuń czubek ołówka lub długopisu pomiędzy prowadnicę i element w kształcie litery L. 3. Naciśnij i przytrzymaj dźwignię gilotyny, aby odsłonić ostrze tnące. 8

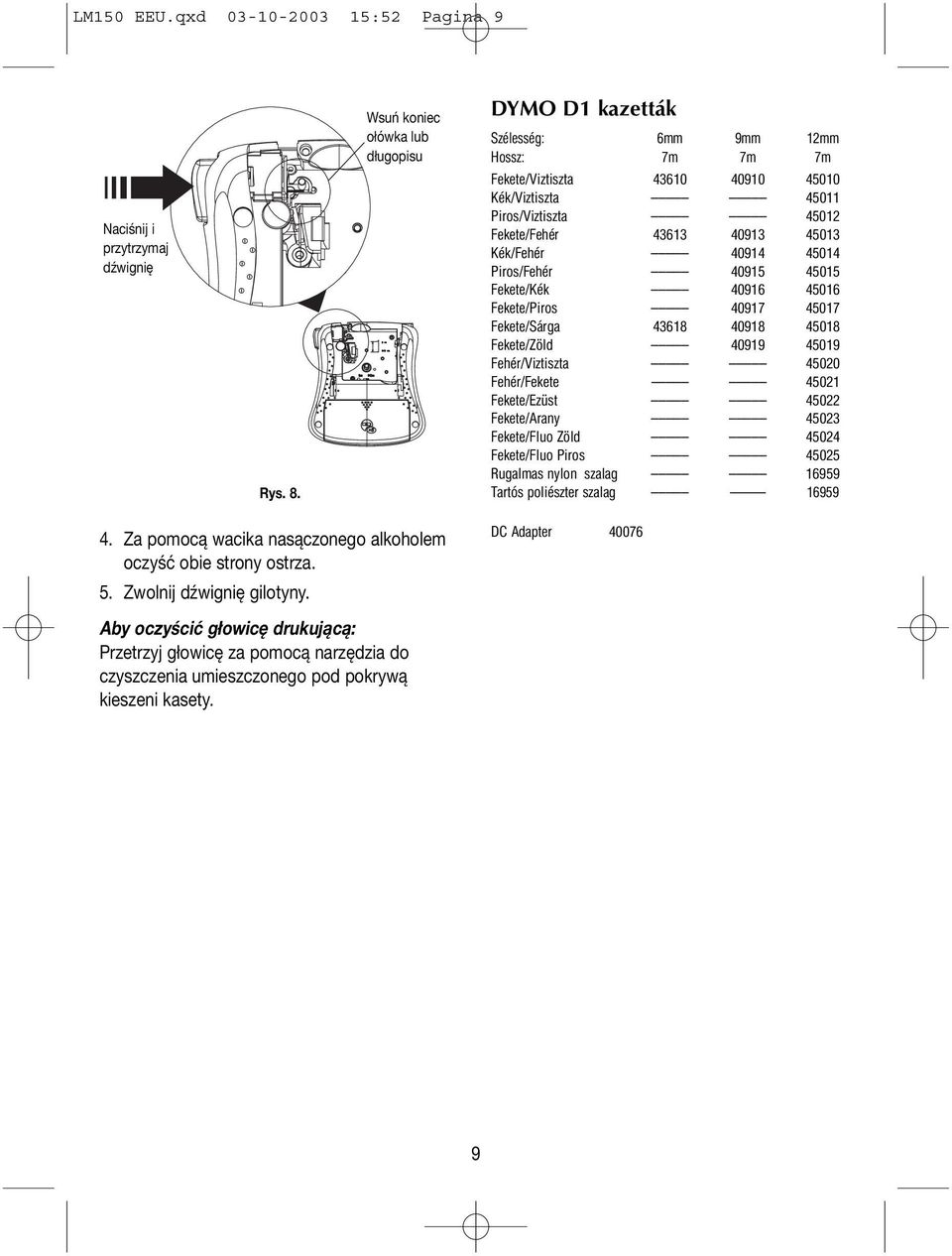

9 LM150 EEU.qxd :52 Pagina 9 Naciśnij i przytrzymaj dźwignię Rys. 8. Wsuń koniec ołówka lub długopisu DYMO D1 kazetták Szélesség: 6mm 9mm 12mm Hossz: 7m 7m 7m Fekete/Viztiszta Kék/Viztiszta Piros/Viztiszta Fekete/Fehér Kék/Fehér Piros/Fehér Fekete/Kék Fekete/Piros Fekete/Sárga Fekete/Zöld Fehér/Viztiszta Fehér/Fekete Fekete/Ezüst Fekete/Arany Fekete/Fluo Zöld Fekete/Fluo Piros Rugalmas nylon szalag Tartós poliészter szalag Za pomocą wacika nasączonego alkoholem oczyść obie strony ostrza. 5. Zwolnij dźwignię gilotyny. DC Adapter Aby oczyścić głowicę drukującą: Przetrzyj głowicę za pomocą narzędzia do czyszczenia umieszczonego pod pokrywą kieszeni kasety. 9

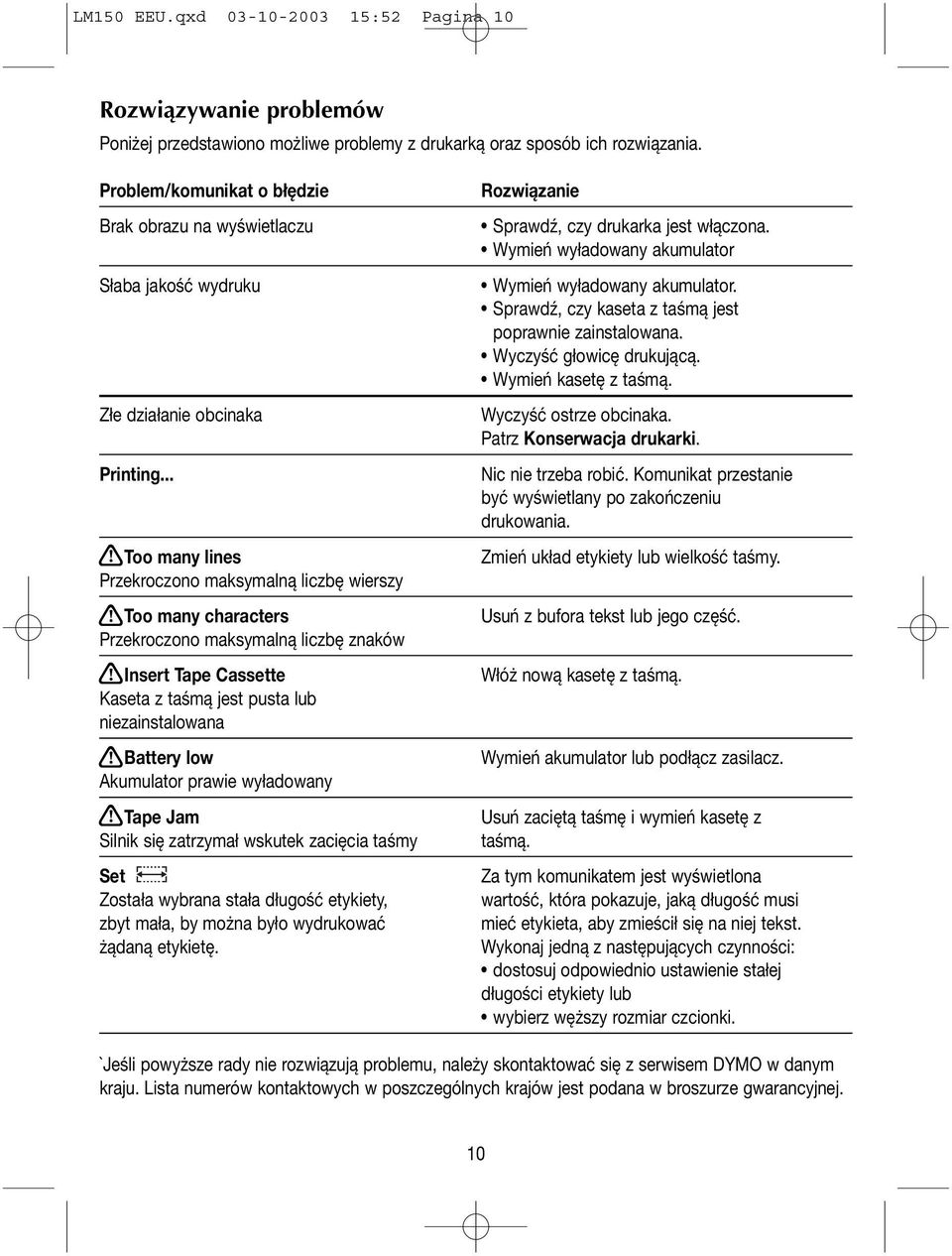

10 LM150 EEU.qxd :52 Pagina 10 Rozwiązywanie problemów Poniżej przedstawiono możliwe problemy z drukarką oraz sposób ich rozwiązania. Problem/komunikat o błędzie Brak obrazu na wyświetlaczu Słaba jakość wydruku Złe działanie obcinaka Printing...! Too many lines Przekroczono maksymalną liczbę wierszy! Too many characters Przekroczono maksymalną liczbę znaków! Insert Tape Cassette Kaseta z taśmą jest pusta lub niezainstalowana! Battery low Akumulator prawie wyładowany! Tape Jam Silnik się zatrzymał wskutek zacięcia taśmy Set Została wybrana stała długość etykiety, zbyt mała, by można było wydrukować żądaną etykietę. Rozwiązanie Sprawdź, czy drukarka jest włączona. Wymień wyładowany akumulator Wymień wyładowany akumulator. Sprawdź, czy kaseta z taśmą jest poprawnie zainstalowana. Wyczyść głowicę drukującą. Wymień kasetę z taśmą. Wyczyść ostrze obcinaka. Patrz Konserwacja drukarki. Nic nie trzeba robić. Komunikat przestanie być wyświetlany po zakończeniu drukowania. Zmień układ etykiety lub wielkość taśmy. Usuń z bufora tekst lub jego część. Włóż nową kasetę z taśmą. Wymień akumulator lub podłącz zasilacz. Usuń zaciętą taśmę i wymień kasetę z taśmą. Za tym komunikatem jest wyświetlona wartość, która pokazuje, jaką długość musi mieć etykieta, aby zmieścił się na niej tekst. Wykonaj jedną z następujących czynności: dostosuj odpowiednio ustawienie stałej długości etykiety lub wybierz węższy rozmiar czcionki. `Jeśli powyższe rady nie rozwiązują problemu, należy skontaktować się z serwisem DYMO w danym kraju. Lista numerów kontaktowych w poszczególnych krajów jest podana w broszurze gwarancyjnej. 10

11 LM150 EEU.qxd :52 Pagina 11 11

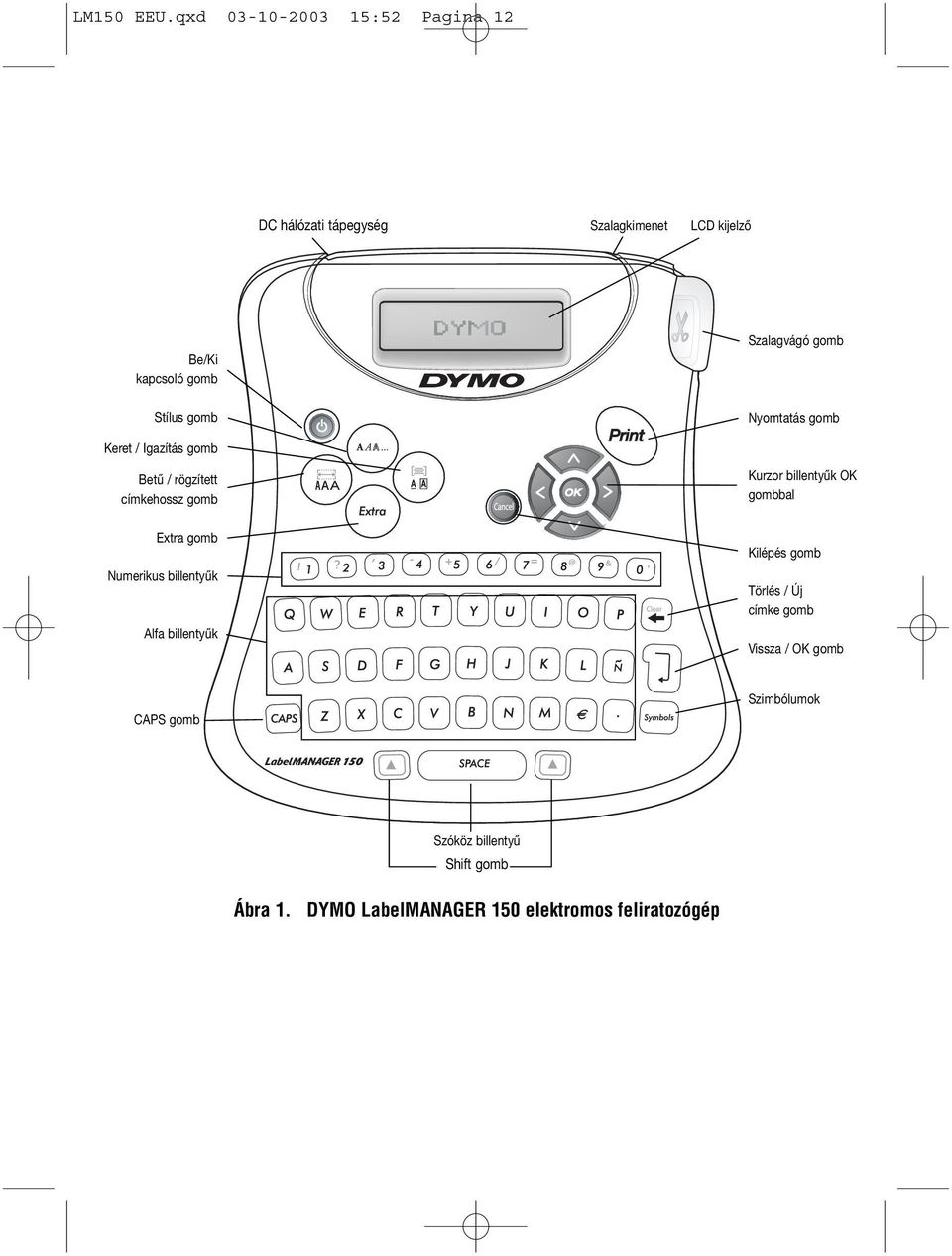

12 LM150 EEU.qxd :52 Pagina 12 DC hálózati tápegység Szalagkimenet LCD kijelző Be/Ki kapcsoló gomb Stílus gomb Szalagvágó gomb Nyomtatás gomb Keret / Igazítás gomb Betű / rögzített címkehossz gomb Kurzor billentyűk OK gombbal Extra gomb Numerikus billentyűk Alfa billentyűk Kilépés gomb Törlés / Új címke gomb Vissza / OK gomb CAPS gomb Szimbólumok 150 Szóköz billentyű Shift gomb Ábra 1. DYMO LabelMANAGER 150 elektromos feliratozógép

13 LM150 EEU.qxd :52 Pagina 13 Amit a DYMO LabelMANAGER 150 elektromos feliratozógépről tudni érdemes A LabelMANAGER 150 (LM150) feliratozógép segítségével változatos, kiváló minőségű öntapadós címkéket készíthet. A címkéket többféle színben és méretben állíthatja elő. A feliratozógép 6, 9 és 12mm széles DYMO D1 szalaggal működik. A szalagok széles színválasztékban kaphatók. Az LM150 feliratozógéphez megvásárolható szalagokkal és egyéb kiegészítőkkel kapcsolatos információért látogasson el honlapunkra: Regisztráció Kérjük, töltse ki és 7 napon belül küldje vissza a regisztrációs kártyát Ügyfélszolgálatunk címére. A részleteket lásd a garanciajegyen. Készítse el első címkéjét! Kövesse a következő lépéseket az első címke elkészítéséhez. Elemek használata A feliratozógép 5db AA elemmel működik. Elemek behelyezése 1. Az elemek behelyezéséhez nyomja meg az elemtartartó ajtaját. (Lásd ábra 2) 2. Helyezze be az elemeket, ügyelve a helyes polaritásra. (+ és - jelek) 3. Zárja vissza az elemtartó ajtaját. Ha a feliratozógépet huzamosabb ideig nem használja, vegye ki az elemeket. Hálózati tápegység használata Hálózati tápegység csatlakoztatásával automatikusan kiiktatja a készülékben található elemeket. Hálózati tápegység csatlakoztatása 1. Csatlakoztassa a hálózati tápegységet a nyomtatóhoz 2. Csatlakoztassa a tápegység másik végét a hálózati aljzathoz. A tápegység leválasztásakor a hálózati tápegységet először a feliratozógépből húzza ki, ellenkező esetben, ugyanis, a memóriabeállítások törlődnek. Szalagkazetta behelyezése Szalagkazetta behelyezése 1. Nyissa fel a kazettatartó ajtatát. Vegye ki a védőkartont! HUN Kapcsoló Ábra 3 Ábra 2 13 Első használat alkalmával vegye ki a védőkartont, amely a nyomtatófej és a vezetőcsap között található.

14 LM150 EEU.qxd :52 Pagina Állítsa be a megfelelő szalagszélességet a kazettatartóban található kapcsolón. A kazetta csak akkor van a helyén, ha a kazettán található nyílás tökéletesen illeszkedik a kapcsolóhoz. (Lásd ábra 3.) 3. Ellenőrizze, hogy a szalagok (tinta- és háttérszín-szalag) kilógnak-e a kazettanyíláson és a vezetőcsapok között futnak-e. Szükség esetén az orsó meghúzásával - az óramutató járásával megegyező irányba - megfeszítheti a szalagot. 4. Helyezze be a kazettát úgy, hogy a szalag a nyomtatófej és a vezetőcsap között haladjon át. (Lásd ábra 4.) CLICK! Ábra 4 5. Nyomja meg enyhén a kazettát, míg az a helyére nem kattan. 6. Zárja vissza a kazettatartó ajtaját. Beállítások Nyelvi beállítás Az üzenetek több nyelven jelenhetnek meg a kijelzőn. Nyelv kiválasztása 1. Nyomja meg az ON/OFF (Be/Ki) kapcsoló gombot. 2. Nyomja meg az Extra gombot. Nyomtatófej és vezetőcsap 3. Válassza ki a Set Language (Nyelv beállítása) menüpontot és nyomja meg az OK gombot. 4. A fel / le nyilakkal mehet végig a nyelveken. Válassza ki a kívánt nyelvet és nyomja meg az OK gombot. Mértékegységek A hosszúság mm-ben vagy inch-ben fejezhető ki. Mértékegység beállítása 1. Nyomja meg az Extra gombot. 2. Válassza ki a Select Units (Mértékegység választása) menüpontot és nyomja meg az OK gombot. 3. Válassza ki a kívánt mértékegységet és nyomja meg az OK gombot. Most már hozzáláthat az első címke elkészítéséhez. Első címke elkészítése Címke nyomtatása 1. Nyomja meg az ON/OFF (Be/Ki) kapcsoló gombot. 2. Írjon be egy egyszerű szöveget. 3. Nyomja meg a Print (Nyomtatás) gombot a nyomtatáshoz. 4. Nyomja meg a szalagvágó gombot és vegye ki a szalagot a készülékből. Gratulálunk! Ön elkészítette első címkéjét. A következő fejezetekben a betűtípusok, stílusok használatáról, a formázási lehetőségekről olvashat. Ismerje meg alaposabban feliratozógépét! A következő fejezetek az egyes funkciók leírását tartalmazzák. A funkciók áttanulmányozása előtt ismerkedjen meg az LM150 kijelzőjével és billentyűzetével. 14

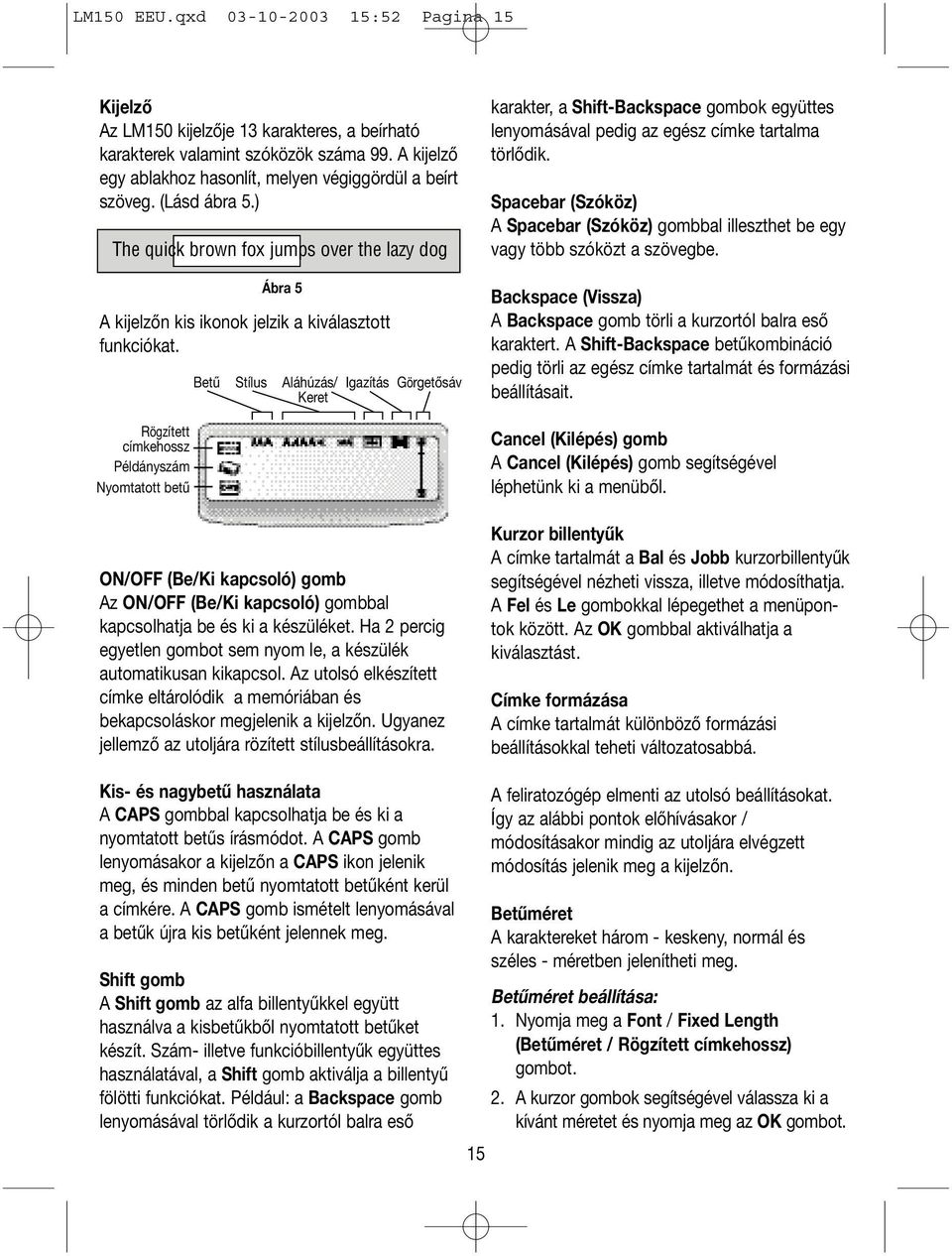

15 LM150 EEU.qxd :52 Pagina 15 Kijelző Az LM150 kijelzője 13 karakteres, a beírható karakterek valamint szóközök száma 99. A kijelző egy ablakhoz hasonlít, melyen végiggördül a beírt szöveg. (Lásd ábra 5.) The quick brown fox jumps over the lazy dog Ábra 5 A kijelzőn kis ikonok jelzik a kiválasztott funkciókat. Rögzített címkehossz Példányszám Nyomtatott betű Betű Stílus Aláhúzás/ Igazítás Görgetősáv Keret ON/OFF (Be/Ki kapcsoló) gomb Az ON/OFF (Be/Ki kapcsoló) gombbal kapcsolhatja be és ki a készüléket. Ha 2 percig egyetlen gombot sem nyom le, a készülék automatikusan kikapcsol. Az utolsó elkészített címke eltárolódik a memóriában és bekapcsoláskor megjelenik a kijelzőn. Ugyanez jellemző az utoljára rözített stílusbeállításokra. karakter, a Shift-Backspace gombok együttes lenyomásával pedig az egész címke tartalma törlődik. Spacebar (Szóköz) A Spacebar (Szóköz) gombbal illeszthet be egy vagy több szóközt a szövegbe. Backspace (Vissza) A Backspace gomb törli a kurzortól balra eső karaktert. A Shift-Backspace betűkombináció pedig törli az egész címke tartalmát és formázási beállításait. Cancel (Kilépés) gomb A Cancel (Kilépés) gomb segítségével léphetünk ki a menüből. Kurzor billentyűk A címke tartalmát a Bal és Jobb kurzorbillentyűk segítségével nézheti vissza, illetve módosíthatja. A Fel és Le gombokkal lépegethet a menüpontok között. Az OK gombbal aktiválhatja a kiválasztást. Címke formázása A címke tartalmát különböző formázási beállításokkal teheti változatosabbá. Kis- és nagybetű használata A CAPS gombbal kapcsolhatja be és ki a nyomtatott betűs írásmódot. A CAPS gomb lenyomásakor a kijelzőn a CAPS ikon jelenik meg, és minden betű nyomtatott betűként kerül a címkére. A CAPS gomb ismételt lenyomásával a betűk újra kis betűként jelennek meg. Shift gomb A Shift gomb az alfa billentyűkkel együtt használva a kisbetűkből nyomtatott betűket készít. Szám- illetve funkcióbillentyűk együttes használatával, a Shift gomb aktiválja a billentyű fölötti funkciókat. Például: a Backspace gomb lenyomásával törlődik a kurzortól balra eső 15 A feliratozógép elmenti az utolsó beállításokat. Így az alábbi pontok előhívásakor / módosításakor mindig az utoljára elvégzett módosítás jelenik meg a kijelzőn. Betűméret A karaktereket három - keskeny, normál és széles - méretben jelenítheti meg. Betűméret beállítása: 1. Nyomja meg a Font / Fixed Length (Betűméret / Rögzített címkehossz) gombot. 2. A kurzor gombok segítségével válassza ki a kívánt méretet és nyomja meg az OK gombot.

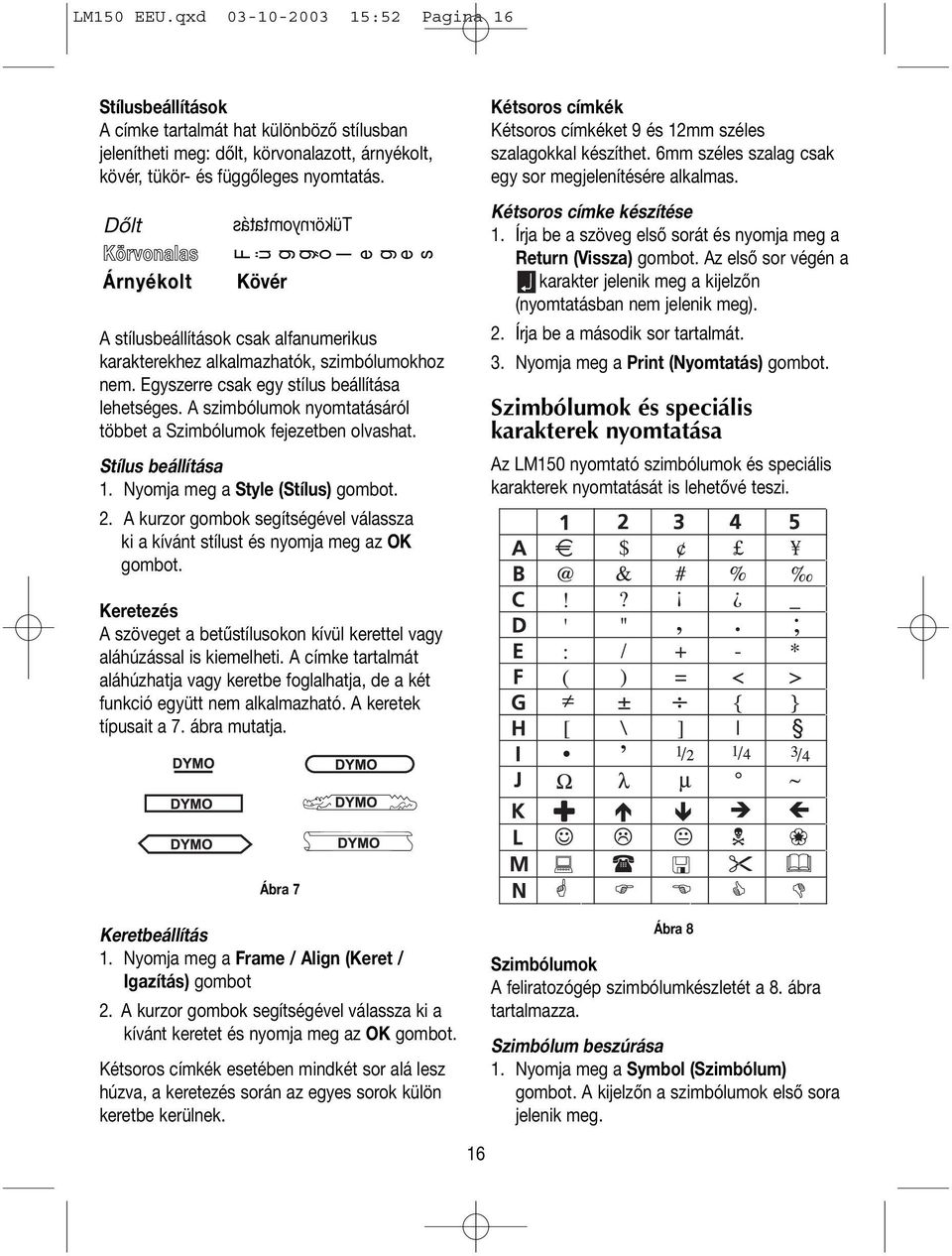

16 LM150 EEU.qxd :52 Pagina 16 Stílusbeállítások A címke tartalmát hat különböző stílusban jelenítheti meg: dőlt, körvonalazott, árnyékolt, kövér, tükör- és függőleges nyomtatás. Dőlt Körvonalas Árnyékolt F üg Kövér g ől A stílusbeállítások csak alfanumerikus karakterekhez alkalmazhatók, szimbólumokhoz nem. Egyszerre csak egy stílus beállítása lehetséges. A szimbólumok nyomtatásáról többet a Szimbólumok fejezetben olvashat. Stílus beállítása 1. Nyomja meg a Style (Stílus) gombot. 2. A kurzor gombok segítségével válassza ki a kívánt stílust és nyomja meg az OK gombot. Tükörnyomtatás e ge s Kétsoros címkék Kétsoros címkéket 9 és 12mm széles szalagokkal készíthet. 6mm széles szalag csak egy sor megjelenítésére alkalmas. Kétsoros címke készítése 1. Írja be a szöveg első sorát és nyomja meg a Return (Vissza) gombot. Az első sor végén a karakter jelenik meg a kijelzőn (nyomtatásban nem jelenik meg). 2. Írja be a második sor tartalmát. 3. Nyomja meg a Print (Nyomtatás) gombot. Szimbólumok és speciális karakterek nyomtatása Az LM150 nyomtató szimbólumok és speciális karakterek nyomtatását is lehetővé teszi. Keretezés A szöveget a betűstílusokon kívül kerettel vagy aláhúzással is kiemelheti. A címke tartalmát aláhúzhatja vagy keretbe foglalhatja, de a két funkció együtt nem alkalmazható. A keretek típusait a 7. ábra mutatja. Ábra 7 Keretbeállítás 1. Nyomja meg a Frame / Align (Keret / Igazítás) gombot 2. A kurzor gombok segítségével válassza ki a kívánt keretet és nyomja meg az OK gombot. Kétsoros címkék esetében mindkét sor alá lesz húzva, a keretezés során az egyes sorok külön keretbe kerülnek. Ábra 8 Szimbólumok A feliratozógép szimbólumkészletét a 8. ábra tartalmazza. Szimbólum beszúrása 1. Nyomja meg a Symbol (Szimbólum) gombot. A kijelzőn a szimbólumok első sora jelenik meg. 16

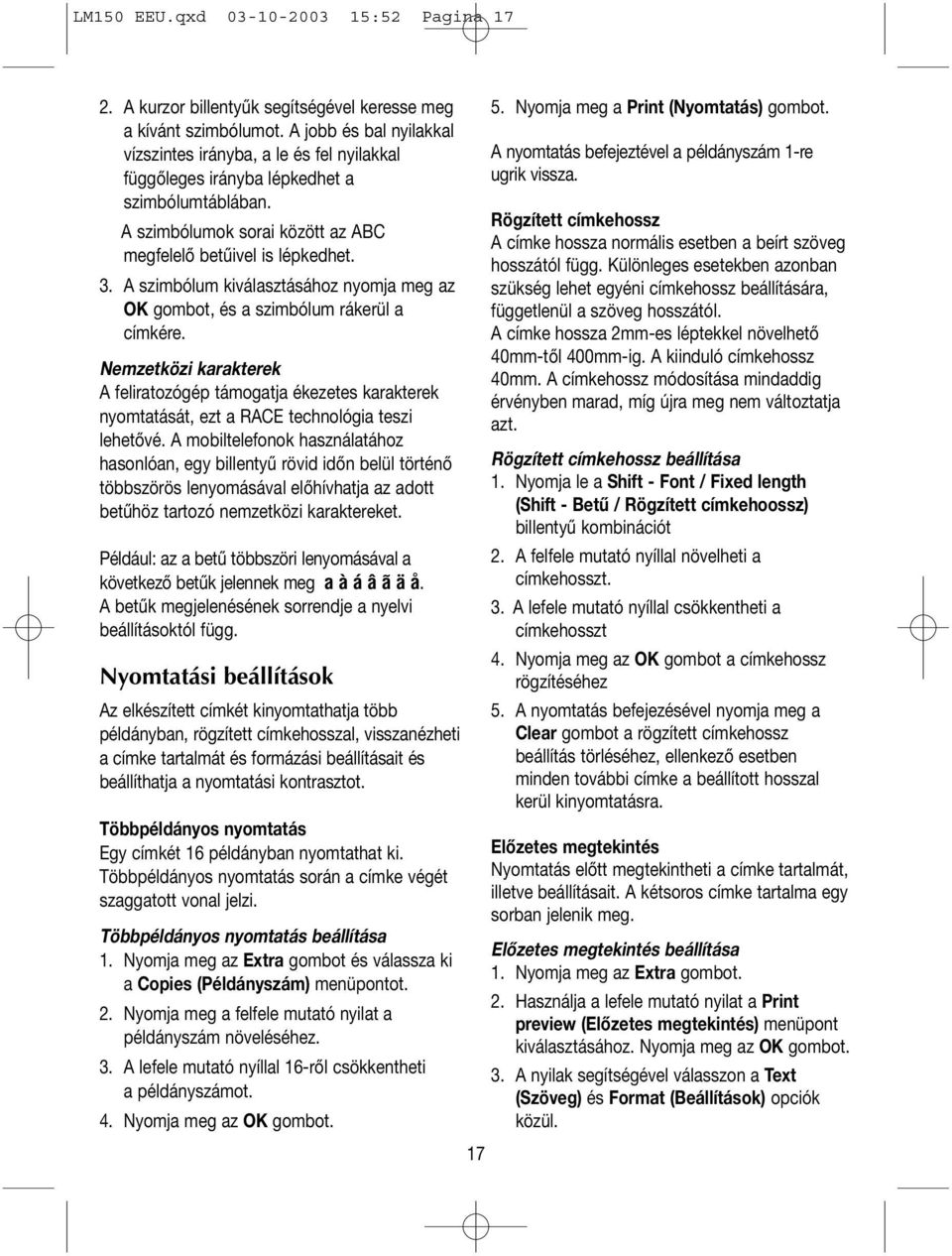

17 LM150 EEU.qxd :52 Pagina A kurzor billentyűk segítségével keresse meg a kívánt szimbólumot. A jobb és bal nyilakkal vízszintes irányba, a le és fel nyilakkal függőleges irányba lépkedhet a szimbólumtáblában. A szimbólumok sorai között az ABC megfelelő betűivel is lépkedhet. 3. A szimbólum kiválasztásához nyomja meg az OK gombot, és a szimbólum rákerül a címkére. Nemzetközi karakterek A feliratozógép támogatja ékezetes karakterek nyomtatását, ezt a RACE technológia teszi lehetővé. A mobiltelefonok használatához hasonlóan, egy billentyű rövid időn belül történő többszörös lenyomásával előhívhatja az adott betűhöz tartozó nemzetközi karaktereket. Például: az a betű többszöri lenyomásával a következő betűk jelennek meg a à á â ã ä å. A betűk megjelenésének sorrendje a nyelvi beállításoktól függ. Nyomtatási beállítások Az elkészített címkét kinyomtathatja több példányban, rögzített címkehosszal, visszanézheti a címke tartalmát és formázási beállításait és beállíthatja a nyomtatási kontrasztot. Többpéldányos nyomtatás Egy címkét 16 példányban nyomtathat ki. Többpéldányos nyomtatás során a címke végét szaggatott vonal jelzi. Többpéldányos nyomtatás beállítása 1. Nyomja meg az Extra gombot és válassza ki a Copies (Példányszám) menüpontot. 2. Nyomja meg a felfele mutató nyilat a példányszám növeléséhez. 3. A lefele mutató nyíllal 16-ről csökkentheti a példányszámot. 4. Nyomja meg az OK gombot. 5. Nyomja meg a Print (Nyomtatás) gombot. A nyomtatás befejeztével a példányszám 1-re ugrik vissza. Rögzített címkehossz A címke hossza normális esetben a beírt szöveg hosszától függ. Különleges esetekben azonban szükség lehet egyéni címkehossz beállítására, függetlenül a szöveg hosszától. A címke hossza 2mm-es léptekkel növelhető 40mm-től 400mm-ig. A kiinduló címkehossz 40mm. A címkehossz módosítása mindaddig érvényben marad, míg újra meg nem változtatja azt. Rögzített címkehossz beállítása 1. Nyomja le a Shift - Font / Fixed length (Shift - Betű / Rögzített címkehoossz) billentyű kombinációt 2. A felfele mutató nyíllal növelheti a címkehosszt. 3. A lefele mutató nyíllal csökkentheti a címkehosszt 4. Nyomja meg az OK gombot a címkehossz rögzítéséhez 5. A nyomtatás befejezésével nyomja meg a Clear gombot a rögzített címkehossz beállítás törléséhez, ellenkező esetben minden további címke a beállított hosszal kerül kinyomtatásra. Előzetes megtekintés Nyomtatás előtt megtekintheti a címke tartalmát, illetve beállításait. A kétsoros címke tartalma egy sorban jelenik meg. Előzetes megtekintés beállítása 1. Nyomja meg az Extra gombot. 2. Használja a lefele mutató nyilat a Print preview (Előzetes megtekintés) menüpont kiválasztásához. Nyomja meg az OK gombot. 3. A nyilak segítségével válasszon a Text (Szöveg) és Format (Beállítások) opciók közül. 17

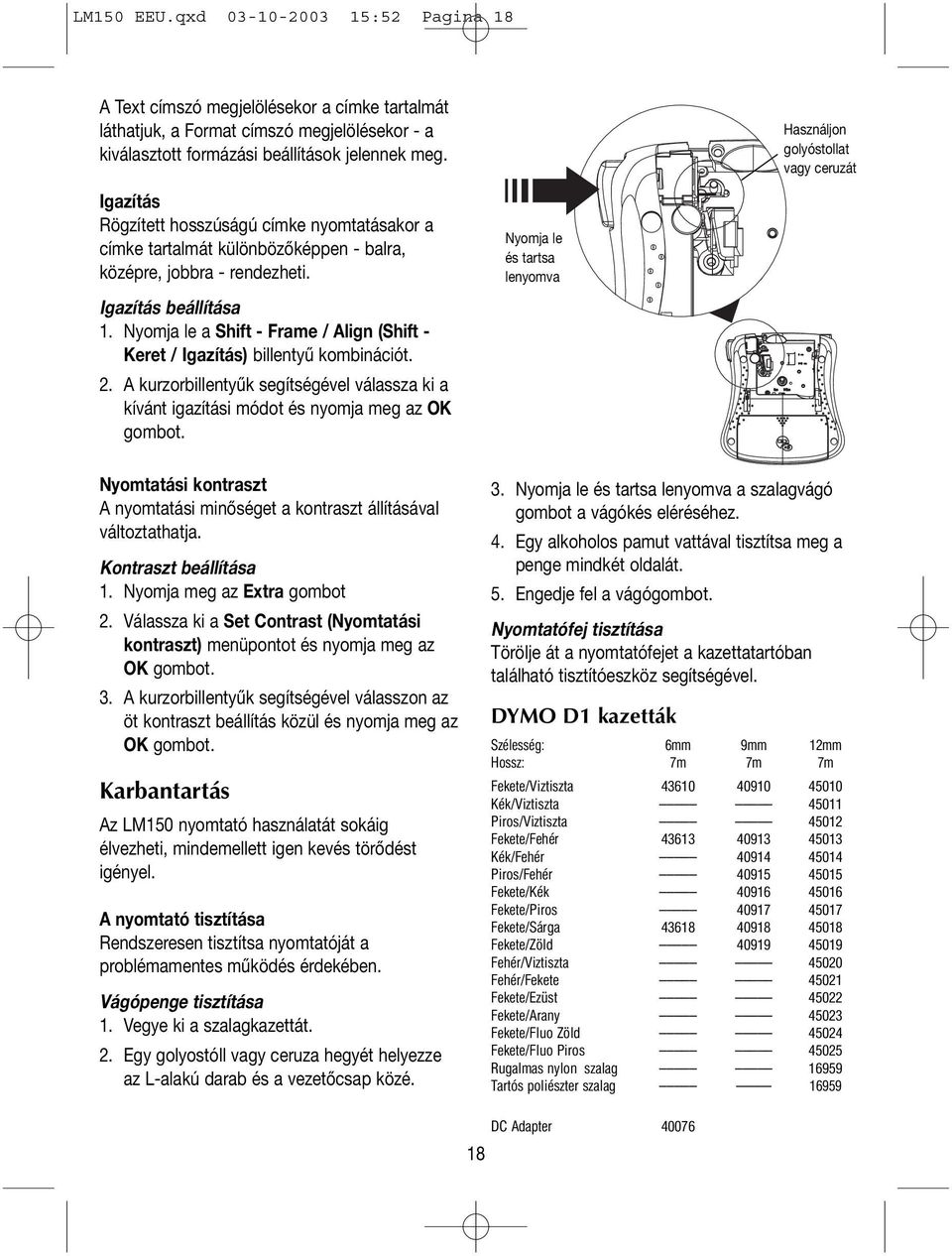

18 LM150 EEU.qxd :52 Pagina 18 A Text címszó megjelölésekor a címke tartalmát láthatjuk, a Format címszó megjelölésekor - a kiválasztott formázási beállítások jelennek meg. Igazítás Rögzített hosszúságú címke nyomtatásakor a címke tartalmát különbözőképpen - balra, középre, jobbra - rendezheti. Igazítás beállítása 1. Nyomja le a Shift - Frame / Align (Shift - Keret / Igazítás) billentyű kombinációt. 2. A kurzorbillentyűk segítségével válassza ki a kívánt igazítási módot és nyomja meg az OK gombot. Nyomja le és tartsa lenyomva Használjon golyóstollat vagy ceruzát Nyomtatási kontraszt A nyomtatási minőséget a kontraszt állításával változtathatja. Kontraszt beállítása 1. Nyomja meg az Extra gombot 2. Válassza ki a Set Contrast (Nyomtatási kontraszt) menüpontot és nyomja meg az OK gombot. 3. A kurzorbillentyűk segítségével válasszon az öt kontraszt beállítás közül és nyomja meg az OK gombot. Karbantartás Az LM150 nyomtató használatát sokáig élvezheti, mindemellett igen kevés törődést igényel. A nyomtató tisztítása Rendszeresen tisztítsa nyomtatóját a problémamentes működés érdekében. Vágópenge tisztítása 1. Vegye ki a szalagkazettát. 2. Egy golyostóll vagy ceruza hegyét helyezze az L-alakú darab és a vezetőcsap közé. 3. Nyomja le és tartsa lenyomva a szalagvágó gombot a vágókés eléréséhez. 4. Egy alkoholos pamut vattával tisztítsa meg a penge mindkét oldalát. 5. Engedje fel a vágógombot. Nyomtatófej tisztítása Törölje át a nyomtatófejet a kazettatartóban található tisztítóeszköz segítségével. DYMO D1 kazetták Szélesség: 6mm 9mm 12mm Hossz: 7m 7m 7m Fekete/Viztiszta Kék/Viztiszta Piros/Viztiszta Fekete/Fehér Kék/Fehér Piros/Fehér Fekete/Kék Fekete/Piros Fekete/Sárga Fekete/Zöld Fehér/Viztiszta Fehér/Fekete Fekete/Ezüst Fekete/Arany Fekete/Fluo Zöld Fekete/Fluo Piros Rugalmas nylon szalag Tartós poliészter szalag DC Adapter 40076
