ARCHEOPARK MIKULČICE ČÁST AKROPOLE

Transkript

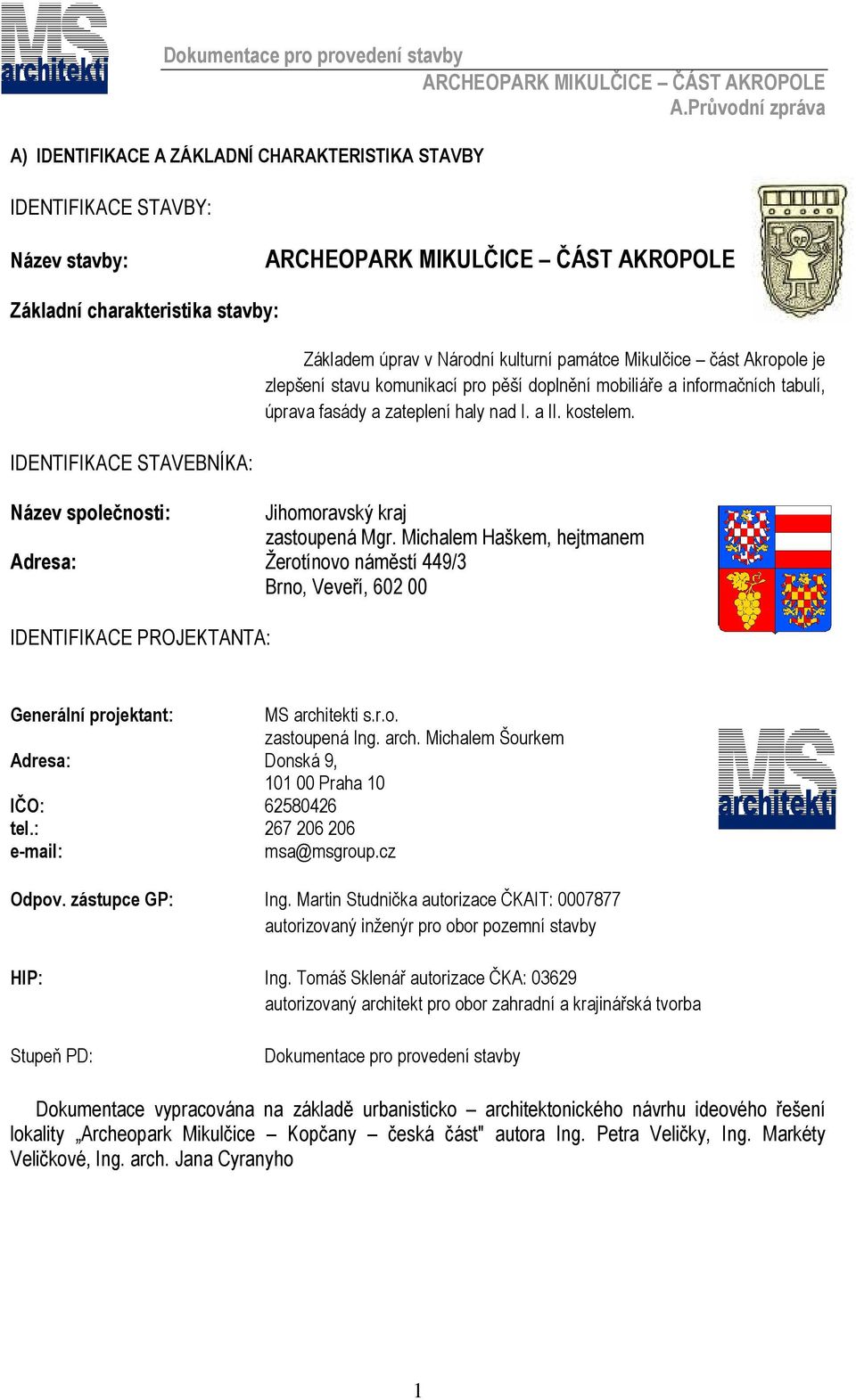

1 A) IDENTIFIKACE A ZÁKLADNÍ CHARAKTERISTIKA STAVBY IDENTIFIKACE STAVBY: Název stavby: Základní charakteristika stavby: IDENTIFIKACE STAVEBNÍKA: Základem úprav v Národní kulturní památce Mikulčice část Akropole je zlepšení stavu komunikací pro pěší doplnění mobiliáře a informačních tabulí, úprava fasády a zateplení haly nad I. a II. kostelem. Název společnosti: Jihomoravský kraj zastoupená Mgr. Michalem Haškem, hejtmanem Adresa: Žerotínovo náměstí 449/3 Brno, Veveří, IDENTIFIKACE PROJEKTANTA: Generální projektant: Adresa: Donská 9, Praha 10 IČO: tel.: msa@msgroup.cz MS architekti s.r.o. zastoupená Ing. arch. Michalem Šourkem Odpov. zástupce GP: Ing. Martin Studnička autorizace ČKAIT: autorizovaný inženýr pro obor pozemní stavby HIP: Ing. Tomáš Sklenář autorizace ČKA: autorizovaný architekt pro obor zahradní a krajinářská tvorba Stupeň PD: Dokumentace pro provedení stavby Dokumentace vypracována na základě urbanisticko architektonického návrhu ideového řešení lokality Archeopark Mikulčice Kopčany česká část" autora Ing. Petra Veličky, Ing. Markéty Veličkové, Ing. arch. Jana Cyranyho 1

2 B) ÚDAJE O DOSAVADNÍM VYUŽITÍ A ZASTAVĚNOSTI ÚZEMÍ, O STAVEBNÍM POZEMKU, O MAJETKOPRÁVNÍCH VZTAZÍCH b.1 ) dosavadní využití a zastavěnost území a pozemku Území se nachází v jihovýchodní části České republiky v těsné blízkosti státní hranice se Slovenskou republikou, která zde sleduje tok řeky Moravy. Hradiště leží v inundačním území řeky Moravy, přibližně na poloviční vzdálenosti mezi Mikulčicemi a slovenskou obcí Kopčany. Jedná se o neobydlenou lokalitu. Území plánovaných úprav se rozkládá na jihovýchodní straně extravilánu obce Mikulčice směrem k toku řeky Moravy, od níž ji odděluje lesní porost vymezující podstatnou část plochy řečeného území. K jádrovému území akropole, které je předmětem těchto úprav, přiléhá předhradí a podhradí slovanského hradiště. Širší území je vymezeno hranicemi Národní kulturní památky Slovanské hradiště v Mikulčicích s archeologickými nálezy z období století, rozsah území je dán nařízením vlády ČR č. 171/1998 Sb. Koncipovaný Mikulčicko-kopčanský archeopark usiluje o zapsání na Listinu světového kulturního dědictví UNESCO. Centrální část hradiště zaujímá dnes louka, obklopená souvislým pásmem lužního lesa. Tento les pokrývá i část někdejší osídlené plochy podhradí. Louky v podhradí mají parkový charakter s charakteristickými solitérními stromy. Krajina mikulčického hradiště je rovinatá, vystupuje z ní jen těleso valu opevnění hradiště a mírně vyvýšené útvary písčitých dun. Akropole Jako akropole je označován centrální opevněný areál s palácovou stavbou, koncentrací kostelních staveb, s významnými sídlištními a výrobními objekty. Kostely, některé s pohřby významných jedinců v interiéru, byly obklopeny rozsáhlými pohřebišti s početnými hroby příslušníků velkomoravské elity. Plocha akropole 7,7 ha je ohraničena dnes dobře patrným obvodovým valem. Většina zděných staveb, stejně jako další významné objekty, se nacházejí ve vyvýšené severní části akropole. Tato poloha, označovaná jako "Valy", je tvořena výraznou písčitou dunou. Naproti tomu nížeji položená jižní část akropole "Dolní Valy" byla jen krátkodobě a slabě osídlena. Funkce akropole jako knížecího hradu je zřejmá. Historie Raně středověké velkomoravské hradiště o rozloze 10 ha je patrně nejrozsáhlejším a unikátně zachovaným slovanským archeologickým nalezištěm v České republice. Velká Morava, nebo také Velkomoravská říše, je název raně středověkého státu, který vznikl v 9. století, krátce po roce 800, na území střední Evropy. Velká Morava se rozkládala na území dolního povodí řeky Moravy v dnešní České republice, v území jihozápadní části dnešní Slovenské republiky a v podunajských částech dnešního východního Rakouska a dnešního západního Maďarska. Na západě sousedila s mocnou východofranskou říší, ze které na pohanskou Moravu již v počátcích její historie pronikalo křesťanství. 2

3 V době Staré a Velké Moravy patřil mikulčický blatný hrad mezi významná mocenská, duchovní a kulturní centra západních Slovanů. Svědčí o tom nálezy negativů základů 12 kostelů, velmožského paláce, pozůstatků mohutného opevnění, tří mostů a více než odkrytých hrobů, z nichž mnohé měly bohatou a cennou výbavu. Sbírkový fond shromážděný za více než 40 sezón terénních výzkumů (zahájeny byly v roce 1954) čítá více než sbírkových předmětů různé provenience. Rozlehlost akropole hradiště dodnes vymezují pozůstatky hradeb zvané valy, po nichž vede návštěvnická trasa. Pravděpodobně jedno z působišť věrozvěstů sv. Cyrila Konstantina a sv. Metoděje. Mikulčický velkomoravský hrad byl součástí rozlehlé sídelní aglomerace rozprostírající se na ostrovech a v údolní nivě řeky Moravy. Opevněné jádro dva ostrovy o rozloze téměř 10 ha tvoří hlavní hrad (akropole) a předhradí. Nejdůležitější zděné stavby kostely, včetně baziliky a knížecího paláce byly soustředěny na akropoli, kde žili příslušníci knížecí rodiny, kněží a duchovenstvo, vyšší složky tehdejší slovanské společnosti a řemeslníci. Nejvýznamnější z nich byli pochováni často s velkolepou výbavou na pohřebištích kolem kostelů. Vojenská družina sídlila na předhradí, další kostely byly v podhradí, kde žil venkovský lid na nevelkých dvorcích a vsích. Mikulčická aglomerace měla až 200 ha a v období největšího rozkvětu Velkomoravské říše zde žilo více než obyvatel. b.2 ) majetkové vztahy Stavba bude realizována na pozemcích, katastrální území Mikulčice: č.kat.: Vlastník Hospodaření se svěřeným majetkem 2121 hala Jihomoravský kraj Masarykovo muzeum v Hodoníně 2129/6 hlavní pozemek Jihomoravský kraj Masarykovo muzeum v Hodoníně 2118/3 hlavní pozemek Jihomoravský kraj Masarykovo muzeum v Hodoníně 2117/1 hlavní pozemek Jihomoravský kraj Masarykovo muzeum v Hodoníně Sousední pozemky se stavbou jsou: č.kat.: Vlastník Hospodaření se svěřeným majetkem 2117/4 sousední pozemek ČR Pozemkový fond ČR 2116/14 sousední pozemek ČR Pozemkový fond ČR 2118/4 jde přes něj pěšina ČR Úřad pro zastupování státu ve věcech majetkových 3

4 2116/15 dotčený a sousední pozemek Jihomoravský kraj 2118/5 sousední pozemek Marie Látalová, Argentina 2118/6 sousední pozemek Marie Látalová, Argentina 2118/7 jde přes něj pěšina duplicitní zápis vlastnictví ČR/Jaroslav Výmola 2118/8 sousední pozemek Františka Jurásková, Jugoslávie Masarykovo muzeum v Hodoníně Státní památkový ústav v Brně/0 2116/33 sousední pozemek Jihomoravský kraj Masarykovo muzeum v Hodoníně 2116/34 sousední pozemek Jihomoravský kraj Masarykovo muzeum v Hodoníně 2116/35 sousední pozemek Jihomoravský kraj Masarykovo muzeum v Hodoníně 2116/37 sousední pozemek Jihomoravský kraj Masarykovo muzeum v Hodoníně 2118/9 sousední pozemek Jihomoravský kraj Masarykovo muzeum v Hodoníně 2076/1 sousední pozemek 35 vlastníků 2075/1 sousední pozemek Obec Mikulčice 2075/2 sousední pozemek ČR Lesy České republiky s.p. 2131/1 jde přes něj pěšina ČR Lesy České republiky s.p. 4

5 C) ÚDAJE PROVEDENÝCH PRŮZKUMECH A O NAPOJENÍ NA DOPRAVNÍ A TECHNICKOU INFRASTRUKTURU c.1 ) průzkumy Pro realizaci stavby byly provedeny následující průzkumy: Archeologický průzkum - v rámci lokality archeologického naleziště je již od pol. 20 století prováděn rozsáhlý archeologický průzkum prováděný Archeologickým ústav AV Brno. Tento průzkum bude kontinuálně pokračovat se zaměřením na ty lokality, které budou dotčeny v rámci nového řešení. V rámci průzkumu stavu základových konstrukcí byl zároveň proveden v těchto kopaných sondách i archeologický průzkum pracovníky Archeologického pracoviště AV Brno. Sondy byly v rozích objektu do hloubky pod základovou spáru. V rámci první etapy realizace stavby bude proveden archeologický výzkum formou záchranného archeologického výzkumu v místě plánovaných tras cest a dalších zásahů do terénu spojených s realizací projektu. Bude doplněn archeologickým dozorem při realizaci všech stavebních prací zasahujících pod úroveň terénu nebo měnících současný reliéf terénu. Součástí archeologického záchranného výzkumu bude i nezbytný geofyzikální a detektorový průzkum. 1. Cesty a zpevněné plochy: - detektorová prospekce, odkrytí terénu, prosítí zeminy, začištění plochy, dokumentace plochy, přesné zaměření nálezů, evidence a konzervátorské ošetření nálezů, závěrečná zpráva 2. Kanalizace u II. kostela: - Protože oba výkopy protnou těleso opevnění, a to v neprozkoumané ploše, je potřeba provést plnohodnotný archeologický výzkum celé stratigrafické situace. - Klasický archeologický výzkum ve složité stratigrafické situaci, průběžná dokumentace nálezových kontextů, přesné zaměření nálezů, evidence a konzervátorské ošetření nálezů, nezbytné přírodovědné analýzy, příprava závěrečné zprávy 3. Geofyzikální průzkum: - Týká se ploch geofyzikálního průzkumu v širším prostoru kovových prvků, tj. konstrukcí a mobiliáře z kortenu, které způsobí výrazné změny magnetického prostředí archeologických terénů ve svém okolí - Předpokládáme, že plášť II. kostela může ovlivňovat magnetické prostředí do vzdálenosti nejméně 25 m, kovový mobiliář do vzdálenosti nejméně 10 m dle velikosti a masivnosti - Geomagnetický průzkum jednotlivých ploch bude proveden tak, aby jej bylo možné v budoucnu doplnit do globálního geomagnetického plánu celé lokality (musí být proveden v pravidelné měřické síti archeologického výzkumu) - Vvlastnímu geofyzikálnímu měření bude předcházet průzkum pomocí detektoru kovů, zaměřený na odstranění kovových předmětů historického i recentního stáří z podpovrchové vrstvy ploch geofyzikálního průzkumu (týká se také kovových výtyček starého výzkumu) - V případě potřeby bude magnetometrický průzkum lokálně geoelektrickým odporovým měřením - Detektorová prospekce: měření detektorem kovů, vyjmutí kovových předmětů z podpovrchové vrstvy, jejich zaměření - Geofyzikální průzkum: vytýčení sítě, geofyzikální měření, vyhodnocení výsledků, závěrečná zpráva, doprava, 5

6 Výškopisné a polohopisné zaměření lokality - První zeměměřická a.s., Komenského 213, Podivín. Pro potřeby nového návrhu bylo provedeno výškopisné a polohopisné zaměření lokality, vč. zaměření základních směrových a výškových bodů objektu opláštění haly nad I. a II. kostelem. Geologický průzkum - projektová a investorská společnost GEMA s.r.o., Na Parukářce 10, Praha 3, V rámci přesnějšího zjištění stávajícího stavu objektu Haly byly provedeny kopané sondy, které měly odhalit hloubku a charakter založení objektu. Průzkum doplněn rozporem archivních podkladů Prof. Ing. Jaroslava Paška DrSc. v květnu Statický průzkum projektová a investorská společnost GEMA s.r.o., Na Parukářce 10, Praha 3, Statikem byl prohlédnut stávající stav objektu se zaměřením na posouzení lokálního výskytu trhlin na fasádě. Rovněž byla provedena sonda do jednoho ze sbíjených vazníků tvořícího krov objektu s cílem zjistit jeho stav, způsob uchycení ke svislým nosným konstrukcím a jeho dimenze. Tyto výsledky byly použity při zpracování stávajícího stavu objektu a návrhu statického ztužení objektu. Dendrologický průzkum zpracoval M&P ARCHITEKTI - ateliér krajinářské architektury, Vrchovecká 49/1, Velké Meziříčí, Tel: , wellgard@ .cz c.2 ) napojení na dopravní infrastrukturu Lokalita je dopravně napojena asfaltovou komunikací z Mikulčic, která končí v areálu AV ČR v areálu Akropole. Doprava v klidu je řešena před objektem návštěvnického centra. Odtud pokračují pěší komunikace prohlídkových okruhů. Doprava v klidu ani komunikace pro automobilovou dopravu nejsou součástí této PD. Předmětem řešení je úprava stávajících pěšin v části Akropole a vybudování nové komunikace Velkomoravské cesty. Povrchy budou řešeny v mlatovém povrchu a rekonstrukcí trávníku na cestě na valu. c.3 ) napojení na technickou infrastrukturu Napojení na stávající infrastrukturu se nemění. 6

7 D) INFORMACE O SPLNĚNÍ POŽADAVKŮ DOTČENÝCH ORGÁNŮ Tato dokumentace obsahuje zapracované podmínky ze stanovisek DOSS. Jednotlivá vyjádření DOSS jsou v části D. Dokladová část. Městský úřad Hodonín, odbor životního prostředí, ze dne , č.j. ŽP/2010/15312-vyj Krajský úřad Jihomoravského kraje, odbor životního prostředí, ze dne , č.j. JMK /2010 Zemědělská vodohospodářská správa, Oblast povodí Moravy a Dyje se sídlem v Brně, ze dne , č.j. OPM/BV/277/10/Da Povodí Moravy, s.p., ze dne , č.j. PM024399/ /Fa Městský úřad Hodonín, odbor životního prostředí, ze dne , č.j. MUHOCJ 59202/2010 souhlas se stavbou do 50 m od lesa Obvodní báňský úřad v Brně, ze dne , č.j. SBS17812/2010/01/001 Ministerstvo životního prostředí České republiky, ze dne , č.j /ENV/10;1667/560/10 Krajská hygienická stanice jihomoravského kraje se sídlem v Brně, ze dne , č.j. 3044/2010/HO/HOK Archeologický ústav akademie věd České republiky, Brno, v.v.i., ze dne , č.j. 2484/10 Krajský úřad Jihomoravského kraje, Odbor kultury a památkové péče, Žerotínovo náměstí 3/5, Brno; Brno 12. července 2010, č.j. JMK 81943/2010 ČR státní energetická inspekce, územní inspektorát pro Jihomoravský kraj, ze dne , č.j. 1062/10/ /St Hasičský záchranný sbor Jihomoravského kraje, Územní odbor Hodonín, ze dne , č.j. HSBM I/5-OPR-2010 Obec Mikulčice, ze dne , č.j. bez č.j. E) INFORMACE O DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU Navrhované stavby jsou v souladu s požadavky Stavebního zákona a dále pak vyhlášky č. 49/1998 Sb. o obecných technických požadavcích na výstavbu a to zejména: Čl. 1 a 2 9 Připojení staveb na pozemní komunikace 11 Připojení staveb na sítě technického vybavení 13 Vliv staveb na životní prostředí 16 Mechanická odolnost a stabilita 22 - Ochrana zdraví, zdravých životních podmínek a životního prostředí - Všeobecné požadavky (1) Stavba je navržena takovým způsobem, aby neohrožovala život, zdraví, zdravé životní podmínky jejich uživatelů ani uživatelů okolních staveb a aby neohrožovala životní prostředí nad limity obsažené ve zvláštních předpisech, zejména následkem a) uvolňování látek nebezpečných pro zdraví a životy osob a zvířat a pro vegetaci, b) přítomnosti nebezpečných částic v ovzduší, c) uvolňování emisí nebezpečných záření, zejména ionizujících, d) nepříznivých účinků elektromagnetického záření, e) znečištění vzduchu, půdy a vody, f) nedostatečného zneškodňování odpadních vod a kouře, g) nevhodného nakládání s odpady, h) výskytu vlhkosti ve stavebních konstrukcích nebo na povrchu stavebních konstrukcí uvnitř staveb, 26 Bezpečnost při provádění a užívání staveb 27 Přístup a užívání staveb osobami s omezenou schopností pohybu a orientace 29 Odstraňování staveb 45 Elektrické přípojky a vnitřní rozvody silnoproudé a telekomunikační 7

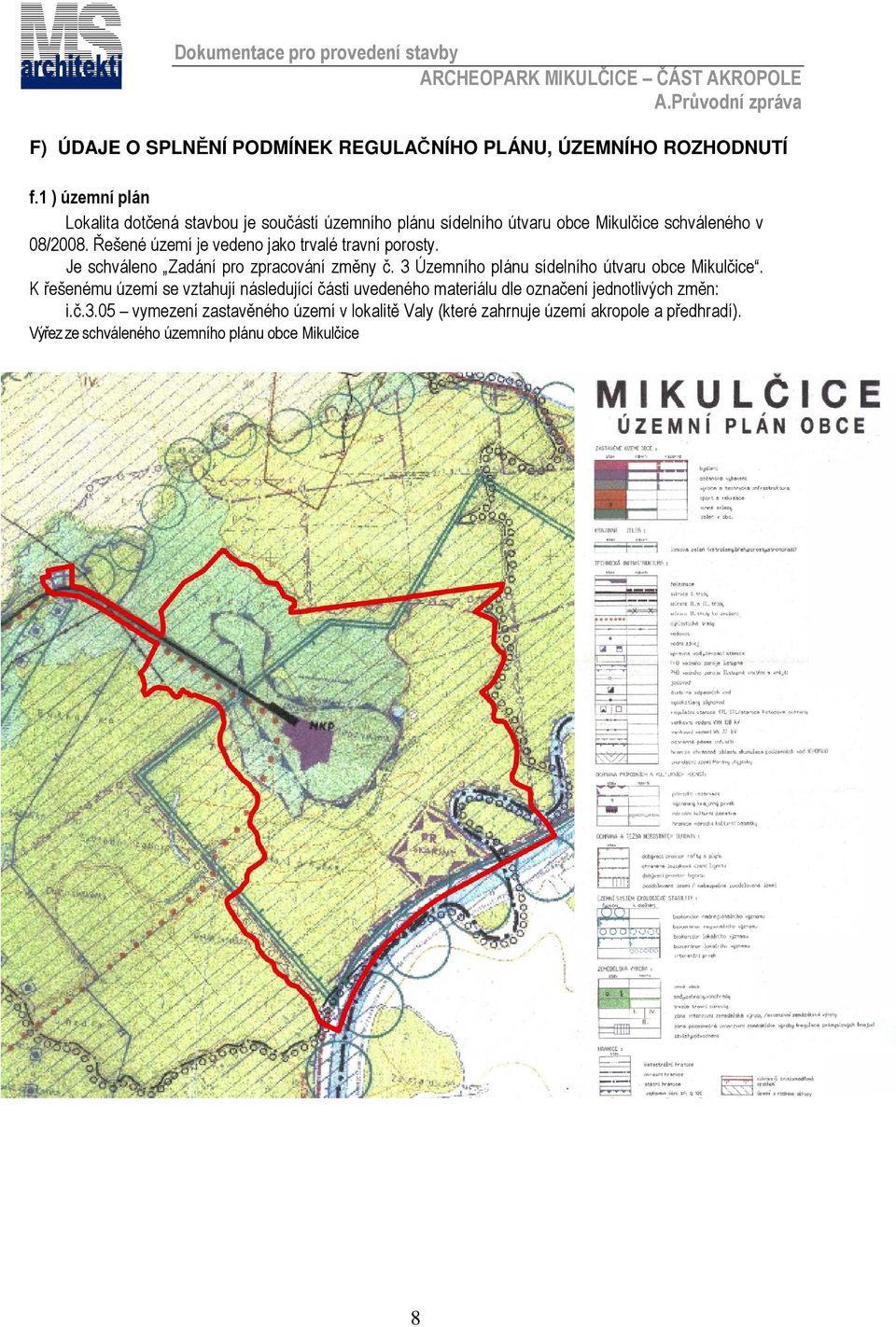

8 F) ÚDAJE O SPLNĚNÍ PODMÍNEK REGULAČNÍHO PLÁNU, ÚZEMNÍHO ROZHODNUTÍ f.1 ) územní plán Lokalita dotčená stavbou je součástí územního plánu sídelního útvaru obce Mikulčice schváleného v 08/2008. Řešené území je vedeno jako trvalé travní porosty. Je schváleno Zadání pro zpracování změny č. 3 Územního plánu sídelního útvaru obce Mikulčice. K řešenému území se vztahují následující části uvedeného materiálu dle označení jednotlivých změn: i.č.3.05 vymezení zastavěného území v lokalitě Valy (které zahrnuje území akropole a předhradí). Výřez ze schváleného územního plánu obce Mikulčice 8

9 Dokumentace pro provedení stavby Zadání pro zpracování změny č. 3 Územního plánu sídelního útvaru obce Mikulčice f.2 ) územní rozhodnutí Na stavby, které vyžadují ze zákona vydání Územního rozhodnutý bylo dne vydáno Územní rozhodnutí č.j. MUHOCJ 96410/2010.Koč.ÚŘUS.Rozh. Na SO 01 Hala nad I. a II. kostelem bylo vydáno stavební povolení 9

10 - SO 01 Hala nad I. a II. kostelem stavební povolení - SO 02 Úprava pěších komunikací stavební povolení - SO 03 Mobiliář a informační systém územní rozhodnutí - SO 04 Velkomoravská cesta stavební povolení - SO 05 Velkomoravská brána územní rozhodnutí G) VĚCNÉ A ČASOVÉ VAZBY NA SOUVISEJÍCÍ A PODMIŇUJÍCÍ STAVBY A JINÁ OPATŘENÍ V DOTČENÉM ÚZEMÍ Na stavbu Velkomoravské cesty navazují na jejích koncích dva kůlové mosty, které nejsou řešeny touto projektovou dokumentací. Investorem je Muzeum T.G. Masaryka v Hodoníně, Zámecké náměstí 9, Hodonín, projektovou dokumentaci zpracovává firma Projektis, s.r.o, tř. Komenského 1357/28, Kyjov. Stavba Velkomoravského mostu II je ve fázi studie a je projednávána dotčenými orgány státní správy; stavba Velkomoravského mostu III má platné stavební povolení. H) PŘEDPOKLÁDANÁ LHŮTA VÝSTAVBY VČETNĚ POPISU POSTUPU VÝSTAVBY Stavba bude realizována ve dvou etapách, první zahrnuje přípravné práce, kácení dřevin a záchranný archeologický průzkum na místech zasažených stavbou; tato etapa bude probíhat v termínu Druhá etapa pak zahrnuje vlastní realizaci stavby fasáda a zateplení Haly nad kostelem I a II, úprava a vybudování nových cest a osazení mobiliáře, informačního systému a Velkomoravské brány. Její zahájení se předpokládá v ukončení pak Existuje zde možnost, že během provádění záchranného archeologického průzkumu dojde k závažným objevům, které by místy mohly zahájení druhé etapy posunout. I) STATISTICKÉ ÚDAJE O HODNOTĚ STAVBY, ÚDAJE O PODLAHOVÉ PLOŠE A O POČTU BYTŮ i.1 ) orientační hodnota stavby i.2 ) údaje o podlahové ploše a počtu bytů Vzhledem k charakteru stavby není toto řešeno v projektu ARCHEOPARK MIKULČICE ČÁST AKROPOLE. Podlahová plocha objektu Haly nad kostelem I a II je 331,9 m2 (nebytová plocha) V Praze dne 3/2011 vypracoval Ing. Tomáš Sklenář 10
