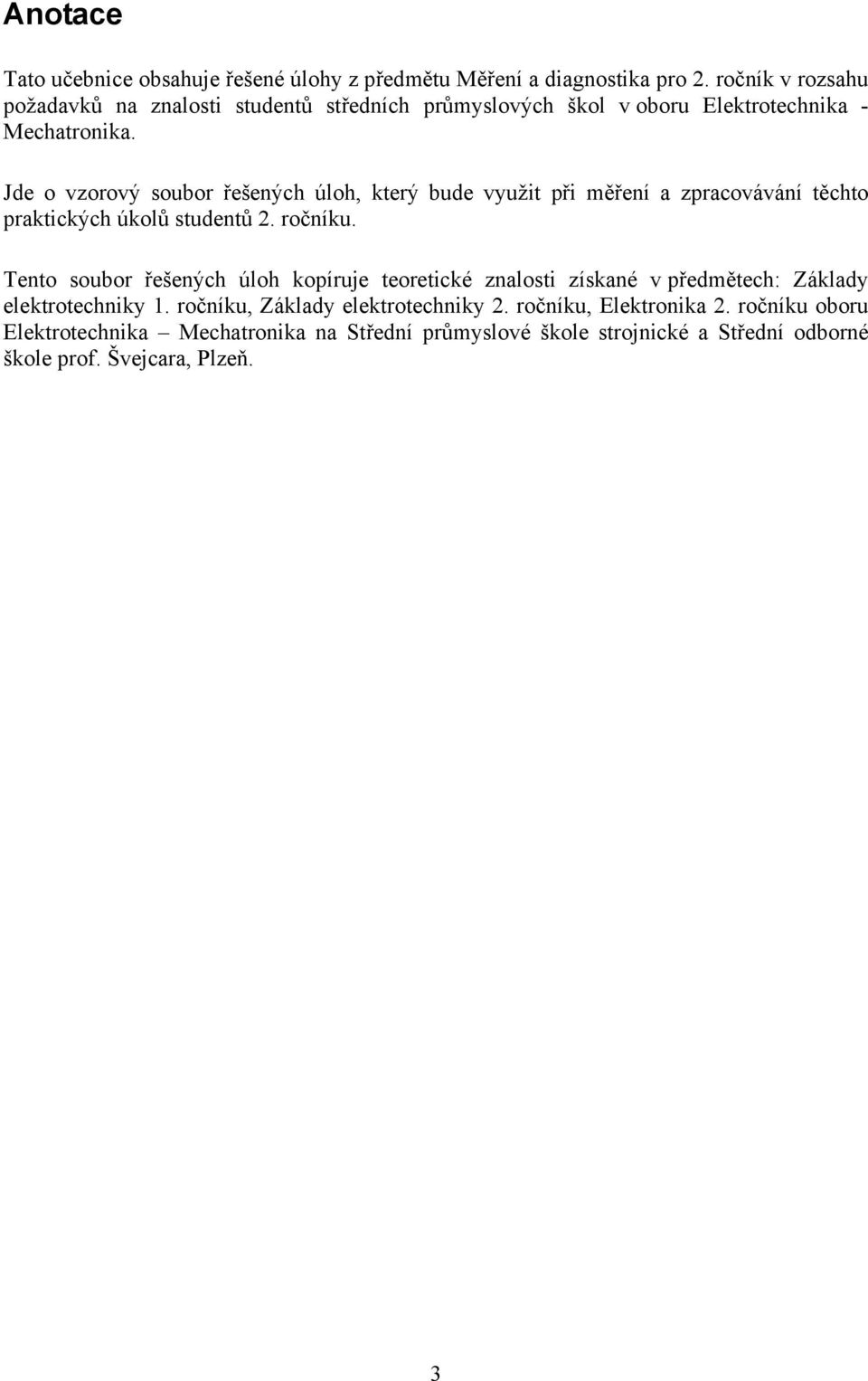

3 Anotace Tato učebnice obsahuje řešené úlohy z předmětu Měření a diagnostika pro. ročník v rozsahu požadavků na znalosti studentů středních průmyslových škol v oboru Elektrotechnika - Mechatronika. Jde o vzorový soubor řešených úloh, který bude využit při měření a zpracovávání těchto praktických úkolů studentů. ročníku. Tento soubor řešených úloh kopíruje teoretické znalosti získané v předmětech: Základy elektrotechniky 1. ročníku, Základy elektrotechniky. ročníku, Elektronika. ročníku oboru Elektrotechnika Mechatronika na Střední průmyslové škole strojnické a Střední odborné škole prof. Švejcara, lzeň. 3

4 Obsah ANOTACE 3 1. ÚLOHA Č.1: OVĚŘENÍ VOLTMETRU Teoretický úvod opis metody měření Schéma zapojení Tabulka použitých měřicích přístrojů a zdrojů ostup měření Tabulky naměřených a vypočtených hodnot ro měřený rozsah M=6V ro měřený rozsah M=1V říklad výpočtu říklad výpočtu pro M=6V říklad výpočtu pro M=1V Grafické znázornění korekční křivky Korekční křivka pro M=6V Korekční křivka pro M=1V Závěr 13. ÚLOHA Č.: ZMĚNA ROZSAHU AMÉRMETRU A OVĚŘENÍ AMÉRMETRU RO NOVÝ ROZSAH 14.1 Teoretický úvod 14. opis metody měření 14.3 Schéma zapojení 14.4 Tabulka použitých měřicích přístrojů a zdrojů 15.5 ostup měření 15.6 Tabulka naměřených a vypočtených hodnot 15.7 říklad výpočtu 15.8 Grafické znázornění korekční křivka 16.9 Závěr 16 4

5 3. ÚLOHA Č.3: ZMĚŘTE HODNOTU NEZNÁMÉHO REZISTORU OHMOVOU METODOU A MŮSTKOVOU METODOU Teoretický úvod opis metody měření Ohmova metoda pro malé odpory Ohmova metoda pro velké odpory Schémata zapojení Tabulka použitých měřicích přístrojů a zdrojů ostup měření Tabulky naměřených a vypočtených hodnot Ohmova metoda Můstková metoda říklad výpočtu Ohmova metoda Můstková metoda Závěr ÚLOHA Č. 4: MĚŘENÍ KAACITY OMOCÍ A-METRU, V-METRU A MŮSTKU Teoretický úvod 0 4. opis metody měření Schéma zapojení Tabulka použitých měřicích přístrojů a zdrojů ostup měření Tabulky naměřených a vypočtených hodnot Tabulka naměřených a vypočtených hodnot tří kondenzátorů Tabulka naměřených a vypočtených hodnot pro kmitočtovou závislost reaktance Xc kondenzátoru 68 nf říklad výpočtu 4.8 Grafické znázornění 4.9 Závěr 5. ÚLOHA Č. 5: MĚŘENÍ IMEDANCE CÍVKY OMOCÍ A-METRU, V-METRU A W-METRU 3 5

6 5.1 Teoretický úvod: 3 5. opis metody měření: Schéma zapojení Tabulka použitých měřicích přístrojů a zdrojů: ostup měření: Tabulky naměřených a vypočtených hodnot ro cívku bez jádra (vzduchovou) ro cívku se železným jádrem jádra říklad výpočtu Grafické znázornění Fázorové diagramy Grafy závislostí indukčnosti na napětí (pro první řádek tabulek) Závěr 6 6. ÚLOHA Č. 6: MĚŘENÍ VÝKONU CÍVKY OMOCÍ A-METRU, V-METRU A W- METRU Teoretický úvod 7 6. opis metody měření Schéma zapojení Tabulka použitých měřících přístrojů a zdrojů ostup měření Tabulky naměřených a vypočtených hodnot Se zdrojem stejnosměrného proudu Se zdrojem střídavého proudu říklady výpočtů Se zdrojem stejnosměrného proudu Se zdrojem střídavého proudu Grafické znázornění Závěr ÚLOHA Č. 7: MĚŘENÍ V-A CHARAKTERISTIKY REZISTORU A FOTOREZISTORU Teoretický úvod 31 6

7 7. opis metody měření Schéma zapojení Tabulka použitých měřicích přístrojů a zdrojů ostup měření Tabulky naměřených hodnot Hodnoty pro rezistory Hodnoty pro fotorezistor Hodnoty odporu fotorezistoru v závislosti na osvětlení Grafické znázornění VA charakteristiky pro rezistory VA charakteristiky pro fotorezistor Závislost odporu fotorezistoru na osvětlení Závěr ÚLOHA Č.8: MĚŘENÍ V-A CHARAKTERISTIKY DIODY Teoretický úvod opis metody měření Schéma zapojení Tabulka použitých měřicích přístrojů a zdrojů ostup měření Tabulky naměřených a vypočtených hodnot Klasická dioda Zenerova dioda LED dioda říklad výpočtu Klasická dioda Zenerova dioda LED dioda Grafické znázornění Klasická dioda Zenerova dioda LED dioda Závěr ÚLOHA Č. 9: MĚŘENÍ USMĚRŇOVAČE Teoretický úvod 40 7

8 9. opis metody měření Tabulka použitých měřicích přístrojů a zdrojů ostup měření Schéma zapojení Jednocestný usměrňovač Dvoucestný usměrňovač Tabulky naměřených a vypočtených hodnot Naměřené hodnoty pro jednocestný usměrňovač s odporovou zátěží bez C Naměřené hodnoty pro jednocestný usměrňovač s odporovou zátěží s C Grafické znázornění Graf pro jednocestný usměrňovač s odporovou zátěží bez C Graf pro jednocestný usměrňovač s odporovou zátěží s C Časový průběh napětí před a po usměrnění jednocestným usměrňovačem bez vyhlazovacího kondenzátoru Časový průběh napětí po usměrnění jednocestným usměrňovačem s vyhlazovacím kondenzátorem C 1 =0,5µF Časový průběh napětí po usměrnění jednocestným usměrňovačem s vyhlazovacím kondenzátorem C =1µF Časový průběh napětí po usměrnění jednocestným usměrňovačem s vyhlazovacím kondenzátorem C 3 =µf Časový průběh po usměrnění Grätzovým můstkem Závěr ÚLOHA Č. 10: MĚŘENÍ NA STABILIZÁTORU SE ZENEROVOU DIODOU Teoretický úvod opis metody měření Tabulka použitých měřicích přístrojů a zdrojů Schémata zapojení Schéma zapojení stabilizátoru bez zatížení Schéma zapojení stabilizátoru bez zatížení ostup měření Tabulky naměřených hodnot Základní katalogové parametry Hodnoty pro převodní charakteristiku Hodnoty pro zatěžovací charakteristiku Výpočet parametrů stabilizátoru Grafické znázornění řevodní charakteristika 49 8

9 10.8. Zatěžovací charakteristika Závěr 49 OUŽITÁ LITERATURA 50 9

10 1. Úloha č.1: Ověření voltmetru Úkol měření: 1. Ověřte voltmetr na dvou rozsazích pro šest hodnot při plynulém zvětšování napětí a pro šest hodnot při plynulém snižování napětí.. Z naměřených hodnot vypočtěte opravy a nakreslete opravné křivky pro zvětšování i snižování napětí. 3. Zjistěte největší opravu korekci a z ní vypočtěte relativní procentní chybu přístroje. 4. Určete třídu přesnosti přístroje jako nejbližší vyšší číslo ze stanovené řady. 1.1 Teoretický úvod ři ověřování (kontrole, cejchování) měřicího přístroje zjišťujeme, zda přístroj vyhovuje dané třídě přesnosti. 1. opis metody měření ro zjištění skutečné (přesnější) hodnoty používáme kontrolní přístroj minimálně o dvě třídy přesnosti lepší. Oba přístroje ověřovaný Vo i kontrolní Vk zapojíme paralelně. ři měření se snažíme, aby výchylka kontrolního přístroje byla stále ve druhé polovině stupnice. 1.3 Schéma zapojení U = Vk Vo 1.4 Tabulka použitých měřicích přístrojů a zdrojů ořadí Název Typ Rozsah 1. Zdroj ZN-336VA 0V-4V. otenciometr Metra Blansko 100Ω. 3. Voltmetr kontrolní M3900 0V V 4. Voltmetr ověřovaný Metra Blansko 0V - 600V 10

11 1.5 ostup měření Chyby jsme zjišťovali v šesti hlavních bodech stupnice a to u nezahřátého přístroje při plynulém zvětšování měřené veličiny a pak po zahřátí přístroje jeho vlastní spotřebou (při plné výchylce) po dobu 30 min při plynulém zmenšování měřené veličiny. Nastavujeme celistvé hodnoty dílků U o na ověřovaném voltmetru a odečítáme odpovídající hodnoty U kn (nahoru) U kd (dolů) na kontrolním voltmetru. ro každý řádek tabulky spočítáme: absolutní chyby Δ n = U o -U kn a Δ d = U o -U kd, střední absolutní chybu opravu o = - Δ stř. Δ d + Δ n Δ stř =, Zjistíme největší opravu o max a spočítáme základní maximální procentní (relativní chybu) omax 100 δ Z max =. M Zjistíme třídu přesnosti přístroje na daném rozsahu M, T δ Z max. 1.6 Tabulky naměřených a vypočtených hodnot ro měřený rozsah M=6V č. měření Uo (V) Ukn (V) Δn (V) Ukd (V) Δd (V) Δstř (V) o (V) ,13-0,13 1,03-0,03-0,08 0,08., -0,0,04-0,04-0,1 0, , -0, 3,01-0,01-0,115 0, ,4-0,4 4,03-0,03-0,135 0, ,5-0,5 5,03-0,03-0,14 0, ,7-0,7 6,0-0,0-0,145 0, ro měřený rozsah M=1V č. měření Uo (V) Ukn (V) Δn (V) Ukd (V) Δd (V) Δstř (V) o (V) 1.,15-0,15,1-0,1-0,15 0, ,1-0, ,05 0, ,05-0, ,05 0, ,1-0,1-0,05 0, ,9 0,1 10,1-0, ,9 0,1 1,1-0,

12 1.7 říklad výpočtu říklad výpočtu pro M=6V Δ n = U o -U kn = 6-6,7 = -0,7 [V], Δ d = U o -U kd = 6-6,0 = -0,0 [V] Δ d + Δ n 0,7 + ( 0,0) Δ stř max = = = 0, 145 [ V ] o max = - Δ střmax = 0,145 [V] omax 100 0, δ Z max = = =,4 M 6 Třída přesnosti přístroje na daném rozsahu M = 6 V je T =, říklad výpočtu pro M=1V Δ n = U o -U kn = -,15 = -0,15 [V], Δ d = U o -U kd = -,1 = -0,1 [V] Δ d + Δ n 0,15 + ( 0,1) Δ stř max = = = 0, 15 [ V ] o max = - Δ střmax = 0,15 [V] omax 100 0, δ Z max = = = 1,04 M 1 Třída přesnosti přístroje na daném rozsahu M = 1 V je T = 1, Grafické znázornění korekční křivky Korekční křivka pro M=6V o [V] 0,16 0,14 0,1 0,1 0,08 0,06 0,04 0, Uo [V] 1

13 1.8. Korekční křivka pro M=1V o [V] 0,14 0,1 0,1 0,08 0,06 0,04 0, Uo [V] 1.9 Závěr Ověřovaný přístroj voltmetr typ: Metra Blansko na rozsahu: M = 6V má třídu přesnosti T =,4. Tato třída přesnosti nevyhovuje udávané třídě přesnosti uvedené na měřícím přístroji, která je 1,5. M = 1V má třídu přesnosti T = 1,04. Tato třída přesnosti vyhovuje udávané třídě přesnosti, která je 1,5. řístroj je možno používat na méně přesná měření. 13

14 . Úloha č.: Změna rozsahu ampérmetru a ověření ampérmetru pro nový rozsah Úkol měření: 1. Zjistěte vnitřní odpor ampérmetru.. Navrhněte odpor bočníku dle zadaného navýšení rozsahu ampérmetru. 3. Ověřte ampérmetr na novém rozsahu pro šest hodnot při plynulém zvětšování proudu a pro šest hodnot při plynulém zmenšování proudu. 4. Z naměřených hodnot vypočtěte průměrné opravy a nakreslete opravnou křivku. 5. Zjistěte největší opravu korekci a z ní vypočtěte relativní procentní chybu přístroje. 6. Určete třídu přesnosti přístroje jako nejbližší vyšší číslo ze stanovené řady..1 Teoretický úvod Má-li ampérmetr o vnitřním odporu R A základní měřicí rozsah daný proudem I A, můžeme tento rozsah zvýšit, připojíme-li k přístroji paralelně tzv. bočník o odporu R B. roud I, který chceme po této úpravě měřit, se podle I. Kirchhoffova zákona rozdělí na proud I A ampérmetrem a proud I B bočníkem. Napětí na ampérmetru a na bočníku jsou stejná U A =U B, odpor bočníku vypočteme jako podíl napětí U B na bočníku a proudu I B, který bočníkem protéká. U B RA I A I A RA RB = = = RA =. I I I I n 1 B B. opis metody měření A Nejdříve jsme zjistili vnitřní odpor ampérmetru pomocí ohmmetru (R a =914Ω) na rozsahu ampermetru 500μA. Dále jsme vypočetli příslušný odpor bočníku dle zadaného navýšení rozsahu ampérmetru na hodnotu nového rozsahu,4ma, což odpovídá 4,8 násobku původního rozsahu. R = RA 914 = = Ω n 1 4, B. Zjistíme největší opravu omax a spočítáme základní maximální procentní (relativní chybu) omax 100 δ Z max =. M Zjistíme třídu přesnosti přístroje na daném rozsahu M, T δ Z max..3 Schéma zapojení Ak Ao U = Rb 14

15 .4 Tabulka použitých měřicích přístrojů a zdrojů ořadí Název Typ Rozsah 1. Zdroj ZN-336VA 0V-4V. otenciometr Metra Blansko 100ohm. 3. Ampérmetr kontrolní M3900 0µA-10A 4. Ampérmetr ověřovaný Metra Blansko 50µA-500µA.5 ostup měření Třídu přesnosti měřícího přístroje jsme zjišťovali v šesti hlavních bodech stupnice a to při plynulém zvětšování měřené veličiny a pak při plynulém zmenšování měřené veličiny. Nastavujeme celistvé hodnoty dílků I o na ověřovaném voltmetru a odečítáme odpovídající hodnoty I kn (nahoru) I kd (dolů) na kontrolním voltmetru. ro každý řádek tabulky spočítáme: absolutní chyby Δ n = I o -I kn a Δ d = I o -I kd, střední absolutní chybu opravu o = - Δ stř. Δ d + Δ n Δ stř =, Zjistíme největší opravu o max a spočítáme základní maximální procentní (relativní chybu) omax 100 δ Z max =. M Zjistíme třídu přesnosti přístroje na daném rozsahu M, T δ Z max..6 Tabulka naměřených a vypočtených hodnot ro nový rozsah M=,4mA. č. měření Io (ma) Ikn (ma) Δn (ma) Ikd (ma) Δd (ma) Δstř (ma) o (ma) 1. 0,48 0,5-0,04 0,5-0,0-0,03 0,03. 0,96 1-0,04 1-0,04-0,04 0, ,44 1,48-0,04 1,5-0,06-0,05 0, ,9 1,98-0,06-0,08-0,07 0,07 5.,1,16-0,06,16-0,06-0,06 0,06 6.,4,46-0,06,46-0,06-0,06 0,06.7 říklad výpočtu Δ n = I o -I kn = 1,9-1,98 = -0,06 [ma], Δ d = I o -I kd = 1,9- = -0,08 [ma] Δ d + Δ n 0,06 + ( 0,08) Δ stř max = = = 0, 07 [ ma] o max = - Δ střmax = 0,07 [ma] 15

16 δ Z omax 0, max = 100 = =,9 M,4.8 Grafické znázornění korekční křivka o [ma] 0,08 0,07 0,06 0,05 0,04 0,03 0,0 0, ,5 1 1,5,5 3 Io [ma].9 Závěr Ověřovaný ampérmetr typ:metra Blansko, M=0,5mA má třídu přesnosti T=1. Vypočítaná třída přesnosti po ověření ampérmetru T=,9. Třída přesnosti tedy nevyhovuje udávané třídě přesnosti, která je uvedena na měřícím přístroji. řístroj je možno používat na méně přesné měření. 16

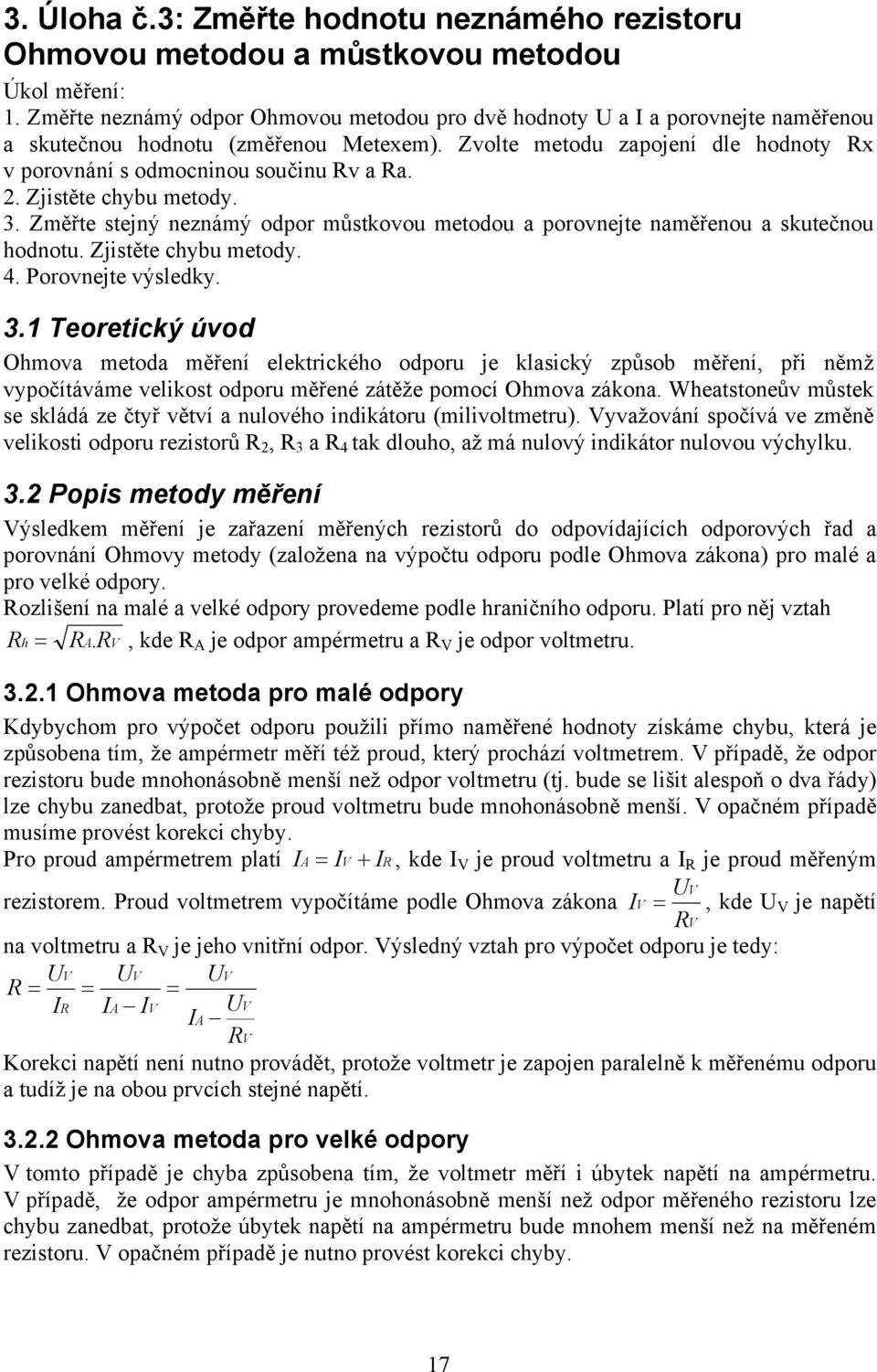

17 3. Úloha č.3: Změřte hodnotu neznámého rezistoru Ohmovou metodou a můstkovou metodou Úkol měření: 1. Změřte neznámý odpor Ohmovou metodou pro dvě hodnoty U a I a porovnejte naměřenou a skutečnou hodnotu (změřenou Metexem). Zvolte metodu zapojení dle hodnoty Rx v porovnání s odmocninou součinu Rv a Ra.. Zjistěte chybu metody. 3. Změřte stejný neznámý odpor můstkovou metodou a porovnejte naměřenou a skutečnou hodnotu. Zjistěte chybu metody. 4. orovnejte výsledky. 3.1 Teoretický úvod Ohmova metoda měření elektrického odporu je klasický způsob měření, při němž vypočítáváme velikost odporu měřené zátěže pomocí Ohmova zákona. Wheatstoneův můstek se skládá ze čtyř větví a nulového indikátoru (milivoltmetru). Vyvažování spočívá ve změně velikosti odporu rezistorů R, R 3 a R 4 tak dlouho, až má nulový indikátor nulovou výchylku. 3. opis metody měření Výsledkem měření je zařazení měřených rezistorů do odpovídajících odporových řad a porovnání Ohmovy metody (založena na výpočtu odporu podle Ohmova zákona) pro malé a pro velké odpory. Rozlišení na malé a velké odpory provedeme podle hraničního odporu. latí pro něj vztah R h = RA. RV, kde R A je odpor ampérmetru a R V je odpor voltmetru Ohmova metoda pro malé odpory Kdybychom pro výpočet odporu použili přímo naměřené hodnoty získáme chybu, která je způsobena tím, že ampérmetr měří též proud, který prochází voltmetrem. V případě, že odpor rezistoru bude mnohonásobně menší než odpor voltmetru (tj. bude se lišit alespoň o dva řády) lze chybu zanedbat, protože proud voltmetru bude mnohonásobně menší. V opačném případě musíme provést korekci chyby. ro proud ampérmetrem platí I A = IV + IR, kde I V je proud voltmetru a I R je proud měřeným UV rezistorem. roud voltmetrem vypočítáme podle Ohmova zákona I V =, kde U V je napětí RV na voltmetru a R V je jeho vnitřní odpor. Výsledný vztah pro výpočet odporu je tedy: UV UV UV R = = = IR IA IV UV IA RV Korekci napětí není nutno provádět, protože voltmetr je zapojen paralelně k měřenému odporu a tudíž je na obou prvcích stejné napětí. 3.. Ohmova metoda pro velké odpory V tomto případě je chyba způsobena tím, že voltmetr měří i úbytek napětí na ampérmetru. V případě, že odpor ampérmetru je mnohonásobně menší než odpor měřeného rezistoru lze chybu zanedbat, protože úbytek napětí na ampérmetru bude mnohem menší než na měřeném rezistoru. V opačném případě je nutno provést korekci chyby. 17

18 Napětí změřené voltmetrem je dáno součtem napětí na ampérmetru a na rezistoru. latí tedy UV UA UA U V = UA + UR. ro velikost odporu rezistoru platí R =. Zlomek je odpor IA IA ampérmetru. Výsledný vztah pro výpočet odporu je tedy: U R = I V A R A 3.3 Schémata zapojení A U V V = Rx R mv R3 R4 = U 3.4 Tabulka použitých měřicích přístrojů a zdrojů ořadí Název Typ Rozsah 1. Zdroj ZN-336VA 0V-4V. otenciometr Metra Blansko 100ohm. 3. Ampérmetr M3900 0µA-10A 4. Voltmetr M3900 0V V 5. Odporová dekáda Metra Blansko Ω 18

19 3.5 ostup měření očítáme pomocí Ohmovy metody pro malé odpory. Nejdříve vypočteme odpor Rx pro U U hodnoty U, I ( R X = ), přesněji Rx =, a porovnáme naměřenou a skutečnou hodnotu I I IV pomocí vzorce Δm = R X R X zjistíme chybu metody. oté obvod zapojíme do Wheatstoneova můstku. Měníme odpory v můstku až k vyvážení můstku. oté podle rovnice R R X = 3 vypočteme odpor R x. ak zjistíme chybu měření Δ m = R X R. X R R4 3.6 Tabulky naměřených a vypočtených hodnot Ohmova metoda č. měření U (V) I (ma) R X (Ω) 1 9, ,75 5, , Můstková metoda Ui (V) R 4 (Ω) R (Ω) R 3 (Ω) R X (Ω) ,9 40,9 3.7 říklad výpočtu Ohmova metoda R A =1,8Ω R V =10 MΩ R < RA RV = 1, = 13416Ω X U 9,5 R X = = = 43, 75Ω I 0,1 U 9,5 6 IV = = = 3 10 A RV U 9,5 R x = = = 43, 76Ω 6 I IV 0, Δm = R X R X = 0, 01Ω pro malé odpory 3.7. Můstková metoda R3 R 41,9 999 R X = = = 40, 9Ω R Δm = R X R X =, 86Ω 3.8 Závěr Můstková metoda je jednoduší na výpočet a nepotřebujeme tolik měřících přístrojů jako při použití metody ohmové, zato potřebujeme laditelný odpor (odporovou dekádu) a další dva odpory jejichž hodnotu známe. U Ohmovy metody musíme navíc znát vnitřní odpor voltmetru a zahrnout ho do výpočtu. 19

20 4. Úloha č. 4: Měření kapacity pomocí A-metru, V-metru a můstku. Úkol měření: 1. Změřte kapacitu tří kondenzátorů pomocí A-metru, V-metru v obvodu střídavého pro dvě hodnoty napětí U a zvolený kmitočet f.. Vypočtěte C pro obě hodnoty U. 3. Kondenzátor změřte pomocí Metexu. 4. Měňte kmitočet f od 10 Hz do 1000 Hz a změřte kmitočtovou závislost reaktance Xc kondenzátoru. 5. Závislost vyneste do grafu. 6. orovnejte naměřené hodnoty a popište průběh grafu. 4.1 Teoretický úvod Ohmova metoda spočívá ve výpočtu impedance měřeného prvku ze znalostí úbytku napětí a proudu jim protékající. V tomto případě se jedná o zjednodušení, neboť považujeme kondenzátor za ideální tj. impedance je rovna reaktanci kondenzátoru. ro výslednou kapacitu, kterou chceme vypočítat, pak můžeme psát: 4. opis metody měření Ohmova metoda vychází z obecného znění Ohmova zákona, podle něhož platí: U C I C = kde Z C 1 I C C =.. π. f U C Z C = X C 1 = ω. C Zapojení volíme podobně jako u Ohmovy metody podle velikosti reaktance X C. 4.3 Schéma zapojení A Ra U R V V Cx 0

21 4.4 Tabulka použitých měřicích přístrojů a zdrojů ořadí Název Typ Rozsah 1. Zdroj MXG-9816A 1Hz-.7Hz. otenciometr Metra Blansko 100ohm. 3. Ampérmetr M3900 0µA-10A 4. Voltmetr M mV-1000V 5. Kondenzátor Tesla 68nF-400V 4.5 ostup měření Obvod zapojíme podobně jako u Ohmovy metody podle velikosti reaktance X C. oté změříme U a I tří kondenzátorů vždy pro dvě hodnoty. Z naměřeného U a I vypočteme X C pomocí U I vzorce X C =. Dále vypočteme C X pomocí vzorce C I = X π fu. Ty samé kondenzátory změříme pomocí můstků. Dále jsme měřili frekvenční závislost jednoho vybraného kondenzátoru. Na generátoru jsme nastavili výstupní napětí a kmitočet postupně měnili podle tabulky. ro jednotlivé kmitočty jsme odečítali napětí a proud tekoucí kondenzátorem. ro jednotlivé kmitočty jsme vypočítali reaktanci kondenzátoru pomocí napětí a proudu.závislost reaktance kondenzátoru na frekvenci jsme následně vynesli do grafu jako X C = f (f). 4.6 Tabulky naměřených a vypočtených hodnot Tabulka naměřených a vypočtených hodnot tří kondenzátorů štítková hodnota U [V] I [A] Xc [Ω] Cx [nf] Cx změřená můstkem μf 0,78 0, ,5 440,4 μf μf 3,74 0, ,6 550,4 μf 68 nf 0,67 0, , nf 68 nf 3 0, ,8 67 nf 100 nf 3,05 0, ,6 15,4 100,5 nf 100 nf,54 0, ,3 100,5 nf 4.6. Tabulka naměřených a vypočtených hodnot pro kmitočtovou závislost reaktance Xc kondenzátoru 68 nf f(hz) U(V) I(μA) Xc(Ω) C(F) 10 0,634, ,8 6,78E , ,77 6,6E ,646 6,8 4104,48 6,6E ,645 54,1 119,37 6,67E ,64 81,1 7916,153 6,7E , ,5 5934,884 6,7E , ,88 6,7E , ,61 6,65E , ,89 6,65E , ,54 6,54E , ,55E-08 1

22 4.7 říklad výpočtu Měříme při frekvenci 50 Hz. U,54 X C = = = 5400Ω I 0,0001 Výpočet kapacity: I 0,0001 C X = = = 15, 3 nf πfu π 50, Grafické znázornění Graf závislosti reaktance na kmitočtu: 4.9 Závěr Spočtené kapacity kondenzátorů, přibližně odpovídají výrobcem udávaných kapacit (štítkových hodnot). ři měření kmitočtové závislosti jsem dospěl k názoru že: -čím menší kmitočet, tím větší je reaktance. -čím větší je kmitočet,tím menší je reaktance.

23 5. Úloha č. 5: Měření impedance cívky pomocí A-metru, V- metru a W-metru Úkol měření: 1. Změřte impedanci Zx, činný odpor Rx a indukčnost Lx cívky vzduchové a cívky se železným jádrem.. ro střídavé napětí v rozmezí U=0-40V měřte I, cívky vzduchové. 3. Vypočtěte korigovaný výkon : od naměřené hodnoty výkonu odečtěte výkon ztracený ve V-metru (U /Rv) a napěťové cívce W-metru (U /Rnw), nebo A-metru (RaI ) a proudové cívce W-metru (RpwI ). 4. ro každou trojici naměřených hodnot vypočtěte Zx, Rx, Lx a vyneste do grafu Lx = f(u). 5. ro zvolené napětí nakreslete fázorový diagram (pro obě cívky). 6. orovnejte naměřené hodnoty pro cívku vzduchovou a cívku se železným jádrem a průběhy grafů. 5.1 Teoretický úvod: V této úloze zkoumáme rozdílné chování vzduchové cívky a cívky se železným jádrem. ři měření impedance napájíme obvod vždy střídavým sinusovým proudem, při napájení stejnosměrným proudem bychom změřili pouze činnou složku impedance, tedy ohmický odpor. ro zjišťování velikosti jednotlivých složek impedance pomocí voltmetru, ampérmetru a wattmetru, využíváme základních vztahů pro určení velikosti impedance, které známe z elektrotechniky. 5. opis metody měření: Zapojení volíme podobně jako u Ohmovy metody podle velikosti impedance Zx. Zapojení volíme vzhledem k vnitřním odporům měřících přístrojů. Vlastní zapojení nám i ovlivní výpočet korigovaného výkonu, kde odečítáme buď výkon ztracený ve Voltmetru a napěťové cívce Wattmetru nebo výkon ztracený v Ampérmetru a proudové cívce Wattmetru. 5.3 Schéma zapojení R A A Rpw Rnw W U V Zx R V 3

24 5.4 Tabulka použitých měřicích přístrojů a zdrojů: ořadí Název Typ Rozsah 1. Zdroj AC ELA A V. Voltmetr Mastech M Ampérmetr Mastech M Wattmetr ELA A W 5. cívka 0 A 5.5 ostup měření: Nejdříve zapojíme obvod do zapojení s cívkou, ale budeme měřit bez jádra. Na zdroji postupně nastavujeme hodnoty. Změříme napětí, proud a výkon. Díky U, I a vypočítáme pomocí vzorce = ( v + W ) v výkon ztracený ve Voltmetru: vypočítáme v = U / R v w výkon na napěťové cívce Wattmetru: vypočítáme W = U /R nw oté spočítáme cos Φ = /U*I Dále spočítáme Z X (Ω), R X (Ω), L X (H) Dále provedeme měření pro cívku se železným jádrem (transformátorové plechy). Naměříme U, I a. A stejně postupujeme při počítání dalších veličin. Konstanty měřicích přístrojů: Rv=10 MΩ, Rnw=4 kω, f=50 Hz 5.6 Tabulky naměřených a vypočtených hodnot ro cívku bez jádra (vzduchovou) č.měř. U (V) I (A) (W) (W) cos φ Zx(Ω) Rx(Ω) Lx(mH) 1. 4,0 0,84 0,800 0,799 0,3 5,00 1,13 15,501. 5,00 1,10 3,300 3,99 0,60 4,55,73 11, ,60,79 1,600 1,593 0,61 4,5,77 11, ro cívku se železným jádrem jádra č.měř. U (V) I (A) (W) (W) cos φ Zx(Ω) Rx(Ω) Lx(mH) 1. 18,0 0,3 0,900 0,886 0,15 56,88 8,79 178, ,00 0,66 4,000 3,955 0,18 50,00 9,18 156, ,70 1,0 3,500 3,413 0,07 44,80 3,36 14, říklad výpočtu ro první řádek tabulky cívky bez jádra. ' = v nw = Rv I 0,84 0,84 ' = 0,8 = 0,799 W ' 0,799 cos ϕ = = = 0,3 U I 4, 0,84 Rnw I 4

25 U 4, Zx = = = 5 Ω I 0,84 = R I Rx = I 0,8 Rx = = 1,134 Ω 0,84 ro výpočet indukčnosti je třeba vypočítat reaktanci: X L X L Lx = = Zx Rx X L = ωl L = ω 5 1,13 π 50 = 0, H 5.8 Grafické znázornění Fázorové diagramy X L Z ω X L Z ω ϕ R ϕ R Vzduchová cívka: Cívka se železným jádrem 1 ohm = 1 cm 10 ohm 1 cm 5

26 5.8. Grafy závislostí indukčnosti na napětí (pro první řádek tabulek) Graf pro cívku bez jádra 0,000 15,000 L(mH) 10,000 5,000 0,000 4,0 5,00 1,60 U(V) Graf pro cívku s jádrem 00, ,000 L(mH) 100,000 50,000 0,000 18,0 33,00 45,70 U(V) 5.9 Závěr orovnáním hodnot impedancí v tabulce a v grafu jsme dospěli k závěru, že cívka s jádrem má mnohonásobně vyšší impedanci než cívka bez jádra. Dále z měření vyplývá, že vzduchová cívka se chová jako lineární součástka s nižší indukčností než cívka se železným jádrem. Cívka s jádrem se chová naopak jako nelineární součástka. 6

27 6. Úloha č. 6: Měření výkonu cívky pomocí A-metru, V- metru a W-metru Úkol měření: 1. Změřte činný výkon vzduchové cívky v obvodu stejnosměrného proudu pro dvě hodnoty napětí.. Změřte činný výkon, jalový výkon Q a zdánlivý výkon S v obvodu střídavého proudu vzduchové cívky 3. Měřte I, cívky vzduchové v rozmezí U=0-40V. 4. Vypočtěte korigovaný výkon : od naměřené hodnoty výkonu odečtěte výkon ztracený ve V-metru (U /Rv) a napěťové cívce W-metru (U /Rnw),nebo A-metru (Ral ) s proudové cívce W-metru (Rpwl ). 5. ro naměřené hodnoty vypočtěte Q, S. 6. ro zvolené napětí nakreslete fázorový diagram. 7. orovnejte naměřené hodnoty pro obvod ss a střídavého proudu. 6.1 Teoretický úvod Wattmetr ve skutečnosti měří výkon podle následujícího vztahu: =U.I.cos, kde cos je fázový posun mei napětím a proudem. ro stejnosměrné obvody je cos vždy roven 1. U střídavých obvodů záleží na typu zátěže. Wattmetr neukazuje naměřený výkon. Výkon se musí spočítat, protože máme rozsah U a I, dále máme počet dílků. Dále musíme vypočíst činný výkon. ak si vypočítáme jalový výkon Q. A nakonec si vypočteme zdánlivý výkon S. 6. opis metody měření Zapojení volíme podobně jako u Ohmovy metody podle velikosti impedance Zx. Zapojení volíme vzhledem k vnitřním odporům měřících přístrojů. Vlastní zapojení nám i ovlivní výpočet korigovaného výkonu, kde odečítáme buď výkon ztracený ve Voltmetru a napěťové cívce Wattmetru nebo výkon ztracený v Ampérmetru a proudové cívce Wattmetru. 6.3 Schéma zapojení R A A Rpw Rnw W U V Zx R V 7

28 6.4 Tabulka použitých měřících přístrojů a zdrojů ořadí Název Typ Výr. číslo 1. Zdroj B Voltmetr M Ampérmetr M Wattmetr Metra Blansko ostup měření Nejdříve jsme zjistili odpor voltmetru Rv=10MΩ a odpor wattmetru Rw=kΩ. v a w vypočteme podle vzorců:. Dále podle =-v-w. U střídavých proudů jsme postupovali podobně: =-v-w =UIcos Dále jsme s vypočítali jalový výkon Q=UIsin a zdánlivý výkon S=UI. 6.6 Tabulky naměřených a vypočtených hodnot Se zdrojem stejnosměrného proudu č. měření U (V) I (A) (W) (W) 1. 1,43 0,57 3,75 3, ,5 0,7 5 4, Se zdrojem střídavého proudu č. m. U (V) I (A) (W) (W) Sin Q (var) S (VA) 1. 3,75 0,813 1, ,7581,311 3, ,51 1,414 5,75 5, ,7581 7,948 9,0514 8

29 6.7 říklady výpočtů Se zdrojem stejnosměrného proudu W W R U W R U W V W W w W V V V V 3, ,045*10,0449 *10 3,75 1,045*10 *10 1,43,0449 *10 10*10 1, = = = = = = = = = 6.7. Se zdrojem střídavého proudu W R U W R U W W W W V V V V ,0315*10 *10 14,065 1,4065*10 10*10 14,065 = = = = = = W W V 1, ,0315*10 1,4065* = = = cosϕ = I U 9

30 ϕ = arccos U * I 1, ϕ = arccos 3,75* 0,813 ϕ = arccos 0, ϕ = Q = U I sinϕ Q = 3,75 0,813 sin 49,18 Q = 3,75 0,813 0,7581 Q =,3114 VAr S S S = U I = 3,75 0,813 = 3,04875 VA 6.8 Grafické znázornění ro zvolené napětí U=3,75V. Q S ϕ=49 ο 1W, 1VA, 1Var=3cm 6.9 Závěr ři porovnání měření se zdrojem stejnosměrného a střídavého proudu je zřejmé, že naměřený činný výkon u stejnosměrného proudu má vyšší hodnotu než u proudu střídavého. U měření v zapojení se zdrojem střídavého proudu se kromě činného výkonu uplatňuje složka tzv. jalového výkonu Q. Jeho velikost odpovídá velikosti induktivní reaktance cívky. U stejnosměrného proudu není potřeba ke změření výkonu wattmetr. ostačí naměřené hodnoty U a I (=UI), které vychází přibližně stejně jako hodnoty naměřené na wattmetru. Z toho vyplývá, že ztráty na měřících přístrojích jsou tedy minimální. 30

31 7. Úloha č. 7: Měření V-A charakteristiky rezistoru a fotorezistoru Úkol měření: 1. Změřte VA charakteristiku tří rezistorů, pro min. 5 hodnot napětí. Změřte VA charakteristiku fotorezistoru, pro 3 hodnoty osvětlení. 3. Z naměřených hodnot sestrojte VA charakteristiky. 4. Sestrojte graf závislosti odporu R fotorezistoru na osvětlení E. 7.1 Teoretický úvod VA charakteristika je závislost proudu na napětí. Každé hodnotě napětí náleží přesná hodnota proudu. Tato charakteristika se často zakresluje do grafu. Fotorezistor je součástka měnící svůj odpor na intenzitě osvětlení. ři jasném světle má nízký odpor. Ve tmě má velký odpor. 7. opis metody měření VA charakteristiku měřím pro tři odpory. U každého odporu pro devět hodnot napětí a proudu. U fotorezistoru měřím VA charakteristiku pro tři hodnoty osvětlení. ro jasné světlo denní světlo a při tmě. ro každou hodnotu osvětlení měřím devět hodnot napětí a proudu. odpor fotorezistoru měříme pro několik hodnot osvětlení. 7.3 Schéma zapojení + A = R V R 7.4 Tabulka použitých měřicích přístrojů a zdrojů ořadí Název Typ Rozsah 1. Zdroj MXG-9816A 1Hz-.7Hz. Ohmmetr A kω 3. Ampérmetr M3900 0µA-10A 4. Voltmetr M mV-1000V 5. Rezistory 1,8kΩ, 6,8kΩ, 10kΩ 6. Fotorezistor WK

32 7.5 ostup měření Rezistor (fotorezistor) zapojíme na zdroj stejnosměrného proudu, tak jako je to v schématu zapojení. Do série s ním zapojíme ampérmetr a paralelně k němu voltmetr. ro určité hodnoty napětí odečítáme hodnoty proudu. Tyto hodnoty vyneseme do grafu. Měříme li odpor fotorezistoru v závislosti na osvětlení použijeme ohmmetr. Ohmmetr zapojíme paralelně k fotorezistoru a určujeme velikost odporu, který se mění v závislosti na osvětlení. 7.6 Tabulky naměřených hodnot Hodnoty pro rezistory Rezistor 1k8 Resistor 6k8 Rezistor 10k U (V) I (A) U (V) I (A) U (V) I (A) ,1 0,001,1 0,0003,1 0,000 3,1 0,0018 3,1 0,0004 3,1 0,0003 4,1 0,003 4,1 0,0006 4,1 0,0004 5,1 0,009 5,1 0,0007 5,1 0, ,1 0, ,1 0, ,1 0, ,1 0,007 1,1 0,0017 1,1 0,001 15,1 0, ,1 0,00 15,1 0,0014 0,1 0,0117 0,1 0,009 0,1 0, Hodnoty pro fotorezistor Osvětlní 180 lux Osvětlen 50 lux Osvětlní 0 lux U (V) I (A) U (V) I (A) U (V) I (A) ,1 0,0039,1 0,0001,1 1E-06 4,09 0,008 4,1 0,0003 4,1 0, ,1 0,01 6,1 0,0005 6,14 0,0000 8,1 0,0166 8,15 0,0007 8,16 0, ,11 0,01 10,1 0, ,17 0, ,11 0,059 1,1 0,0011 1,08 0, ,11 0, ,1 0, ,13 0, , ,0019 0,1 0, Hodnoty odporu fotorezistoru v závislosti na osvětlení E (lux) R (Ω) ,3 90 3, , ,47 3

33 7.7 Grafické znázornění VA charakteristiky pro rezistory I [A] 0,014 0,01 0,01 0,008 0,006 Rezistor 1k8 Rezistor 6k8 Rezistor 10k 0,004 0, U [V] 7.7. VA charakteristiky pro fotorezistor I [A] 0,05 0,045 0,04 0,035 0,03 0,05 0,0 0,015 0,01 0, U [V] Osvětlení 180 lux Osvětlení 50 lux Osvětlení 0 lux 33

34 7.7.3 Závislost odporu fotorezistoru na osvětlení R [Ω] E [lux] 7.8 Závěr VA charakteristiky rezistorů a fotoresistoru by měly být přímky. K nepřesnostem mohlo dojít vlivem nepřesností měřících přístrojů, nedodržení základních fyzikálních podmínek a stářím součástek. Odpor fotorezistoru v závislosti na osvětlení je nepřímo úměrný. Zvýším-li hodnotu osvětlení sníží se odpor a naopak. 34

35 8. Úloha č.8: Měření V-A charakteristiky diody Úkol měření: 1. Změřte V-A charakteristiku tří diod v propustném a závěrném směru. Z naměřených hodnot sestrojte grafy 3. Zvolte si v propustném směru pracovní bod a v něm spočítejte statický odpor R a dynamický odpor r (u Zenerovy diody i v závěrném směru) 4. orovnejte vlastnosti diod. 8.1 Teoretický úvod Dioda je elektronická součástka se dvěma elektrodami. Každá dioda má dva pracovní vývody, které se nazývají katoda a anoda. Základní funkcí diody je, že dovoluje tok proudu směrem od anody ke katodě od velmi nízkého napětí. A ve směru opačném, tedy od katody k anodě, proud teče od vyššího napětí. okud je na katodě kladné napětí a na anodě záporné napětí je dioda zavřená, to znamená, že téměř neteče proud. okud je na katodě záporné napětí a na anodě kladné napětí, je dioda otevřená a proud může protékat téměř bez omezení. 8. opis metody měření Zenerova dioda: má tu vlastnost, že propouští proud v závěrném směru až při určité velikosti napětí. roud diodou lze nastavovat pomocí napětí zdroje. Je nutno dávat pozor, aby nebyl překročen maximální proud diodou. Zenerova dioda se nejčastěji používá pro stabilizaci napětí a jako ochrana proti přepětí. Led dioda: nejenom, že napětí usměrňuje ale je také schopna vydávat světlo. Led diody díky moderním postupům výroby jsou stále svítivější a proto je lze již používat třeba jako brzdová světla automobilů. 8.3 Schéma zapojení A U = V U F 8.4 Tabulka použitých měřicích přístrojů a zdrojů ořadí Název Typ Rozsah 7. Zdroj MXG-9816A 1Hz-.7Hz 8. otenciometr Metra Blansko 100ohm. 9. Ampérmetr M3900 0µA-10A 10. Voltmetr M mV-1000V 11. Diody Usměrňovací, Zenerova, LED 35

36 8.5 ostup měření Nejprve jsme si sestavili obvod podle schématu, který je uveden níže.o sestavení obvodu jsme do obvodu zařadili námi zvolenou diodu (k měření jsou použity tyto diody:klasická, Zenerova, LED dioda).oté jsme měnili velikost napětí a zapisovali do tabulky.změnou napětí se nám měnil i proud tekoucí skrz diodu.všechny tři diody jsme zěřili v propustném i v záěrném směru.vše je znázorněno v grafu. 8.6 Tabulky naměřených a vypočtených hodnot Klasická dioda Klasická dioda ropustný směr Závěrný směr U (V) I (ma) U (V) I (ma) ,45 0, ,54 0, ,58 1, ,64 5, 1 0 0,66 7, ,68 1, ,7 18, ,71 3, Zenerova dioda Zenerova dioda ropustný směr Závěrný směr U (V) I (ma) U (V) I (ma) , ,65 1,4 6,07 3 0,7 4,4 6,13 4,6 0,75 10, 6, 77,4 0,78 14,8 6,6 10 0,8 1, LED dioda LED dioda ropustný směr Závěrný směr U (V) I (ma) U (V) I (ma) ,79 0, 1 0 1,8 0, ,9 4, ,

37 8.7 říklad výpočtu Klasická dioda Statický odpor: Dynamický odpor: 8.7. Zenerova dioda Statický odpor: Dynamický odpor: LED dioda Statický odpor: Dynamický odpor: 37

38 8.8 Grafické znázornění Klasická dioda I [ma] , 0,4 0,6 0,8 U [V] 8.8. Zenerova dioda 40 I [ma] U [V]

39 8.8.3 LED dioda I [ma] ,5 1 1,5,5 U [V] 8.9 Závěr Měření voltampérových charakteristik je velmi jednoduché. o vytvoření grafu jsme zjistili průběh voltampérových charakteristik diod. LED dioda se v propustném směru otevírá při větším napětí než klasická dioda nebo Zenerova dioda. V závěrné části má Zenerova dioda značný vnitřní odpor charakterizovaný nepatrným závěrným proudem. o překročení Zenerova napětí prudce klesá vnitřní odpor a roste proud. 39

40 9. Úloha č. 9: Měření usměrňovače Úkol: 1. Změřte jednocestný usměrňovač s odporovou zátěží: - bez sběracího kondenzátoru - se sběracím kondenzátorem vždy takto: - pomocí osciloskopu zobrazte časové průběhy napětí na vstupu a výstupu usměrňovače. - změřte zatěžovací charakteristiku U 0 = fce(i 0 ) pro různé hodnoty Rz. Vyneste do grafu.. Změřte dvojcestný usměrňovač s odporovou zátěží podobně jako jednocestný usměrňovač. 9.1 Teoretický úvod Usměrňovač slouží k přeměně střídavého elektrického proudu na proud stejnosměrný. Usměrňovače známe jednofázové (jednocestné, dvoucestné) a třífázové. 9. opis metody měření Jednocestný usměrňovač propouští pouze jednu půlvlnu vstupního napětí. Má tudíž pouze poloviční účinnost a používá se především u zařízeních s velmi nízkým odběrem proudu. Dvoucestný usměrňovač propouští obě půlvlny vstupního napětí. okud je usměrňovač připojen na transformátor s dvojitým sekundárním vinutím, je možné jej realizovat pomocí dvou diod. Nejpoužívanějším typem dvoucestného usměrňovače je Graetzův můstek. 9.3 Tabulka použitých měřicích přístrojů a zdrojů ořadí Název Typ Rozsah 1. ower Board 515. Dvoukanálový osciloskop Hameg 9.4 ostup měření ři měření budeme postupovat podle zadání. Změříme jednocestný usměrňovač bez připojeného vyhlazovacího kondenzátoru a s připojeným vyhlazovacím kondenzátorem. Dále totéž provedeme pro dvoucestný usměrňovač. 9.5 Schéma zapojení Jednocestný usměrňovač D Ch1 Co Rz Ch 40

41 9.5. Dvoucestný usměrňovač C 0 + R Z CH CH1-9.6 Tabulky naměřených a vypočtených hodnot Naměřené hodnoty pro jednocestný usměrňovač s odporovou zátěží bez C 0 č. m. I [ma] U [V] ,7 00 5, , , , Naměřené hodnoty pro jednocestný usměrňovač s odporovou zátěží s C 0 č. m. I [ma] U [V] , , ,

42 9.7 Grafické znázornění Graf pro jednocestný usměrňovač s odporovou zátěží bez C I [A] ,1 5, 5,3 5,4 5,5 5,6 5,7 5,8 U [V] 9.7. Graf pro jednocestný usměrňovač s odporovou zátěží s C I [A] ,8 5 5, 5,4 5,6 5,8 6 6, U [V] 4

43 9.7.3 Časový průběh napětí před a po usměrnění jednocestným usměrňovačem bez vyhlazovacího kondenzátoru Časový průběh napětí po usměrnění jednocestným usměrňovačem s vyhlazovacím kondenzátorem C 1 =0,5µF 43

44 9.7.5 Časový průběh napětí po usměrnění jednocestným usměrňovačem s vyhlazovacím kondenzátorem C =1µF Časový průběh napětí po usměrnění jednocestným usměrňovačem s vyhlazovacím kondenzátorem C 3 =µf 44

45 9.7.7 Časový průběh po usměrnění Grätzovým můstkem 9.8 Závěr ři usměrnění diodou se nám záporná půlvlna neprojde, za diodou je poté tedy pouze poloviční výkon. Grätzův můstek (dvoucestný usměrňovač) nám zápornou půlvlnu obrátí a udělá z ní kladnou, výkon za můstkem je tedy stejný jako před ním, proto je to lepší řešení. 45

46 10. Úloha č. 10: Měření na stabilizátoru se Zenerovou diodou Úkol: 1. Navrhněte hodnotu odporu pro stabilizátor se ZD. Zapojte stabilizátor 3. Změřte převodní charakteristiku U =f(u 1 ) pro U 1 = 0 až U Z při I = 0. Vyneste do grafu. 4. Určete pracovní oblast, v níž obvod stabilizuje (pro jaké rozmezí U 1 ). V pracovní oblasti určete činitel napěťové stabilizace S U =(ΔU 1 /U 1 )/ (ΔU /U ). 5. Zapojte na výstup proměnný zatěžovací odpor R z 6. Změřte zatěžovací charakteristiku U =f(i ) pro konstantní hodnotu vstupního napětí a několik hodnot R z. (dokud nedoje ke znatelnému poklesu U ). Vyneste do grafu. 7. Určete pracovní oblast, v níž obvod stabilizuje (pro jaké rozmezí I ).V pracovní oblasti určete vnitřní odpor stabilizátoru r i =ΔU /ΔI Teoretický úvod Stabilizátor je obvod, který udrží stejnosměrnou (i střídavou) hodnotu napětí (proudu)na stálé hodnotě. Zenerova dioda pracovní oblast leží v oblasti elektrického nedestruktivního průrazu, kdy se při velkých změnách I mění hodnota U z jen velmi málo. 10. opis metody měření Zapojení volíme dle předpokládaných stavů měření převodní charakteristiky nebo měření zatěžovací charakteristiky Tabulka použitých měřicích přístrojů a zdrojů Výrobce Typ Rozsah Statron Zdroj 0-40V Tesla Zenerova dioda 6,V Mastech M mA Mastech M V Mastech M V Metra Blansko Odporový můstek Ω 46

47 10.4 Schémata zapojení Schéma zapojení stabilizátoru bez zatížení R + - V 1 V Schéma zapojení stabilizátoru bez zatížení R A + V 1 V R Z ostup měření ři měření budeme postupovat dle zadaných bodů. Nejdříve z katalogu zjistíme parametry U Z měřené Zenerovy diody. oté vypočteme hodnotu R ( R = ) pro stabilizátor. I Z Dále naměříme převodní charakteristiku a vyneseme do grafu. Určíme pracovní bod a vypočteme činitel napěťové stabilizace pomocí vzorce S u =(ΔU 1 /U 1 ) / (ΔU /U ). oté připojíme na výstup R Z a ampérmetr a změříme zatěžovací charakteristiku. oužitá Zenerova dioda je KZ

48 10.6 Tabulky naměřených hodnot Základní katalogové parametry I zmax [ma] U Z [V] R [Ω] 18 6, Hodnoty pro převodní charakteristiku č. m. U 1 (V) U (V) 1 1, , , , , , Hodnoty pro zatěžovací charakteristiku č. m. U 1 (V) U (V) I (ma) 1 1 6, , , , ,8 17, ,6 18, Výpočet parametrů stabilizátoru U Z 6, R = = = 344 Ω I Z 0,018 Výpočet činitele napěťové stabilizace: Δ U1 = 5 V, ΔU =,4 V, U1 = 7,5 V, U = 5, 73 V ΔU1 5 U1 7,5 S U = = = 1,59 ΔU,4 U 5,73 Výpočet vnitřního odporu stabilizátoru: ΔU 0, r i = = = 1, 1 Ω ΔI 0,

49 10.8 Grafické znázornění řevodní charakteristika U [V] U1 [V] Zatěžovací charakteristika U [V] 6,3 6, 6,1 6 5,9 5,8 5,7 5,6 5, I [ma] 10.9 Závěr racovní oblast v níž obvod stabilizuje je od U 1 =5V do napětí 10V. Činitel napěťové stabilizace S U je 1,59. Ze zatěžovací charakteristiky je dále patrno, že pracovní oblast v níž obvod stabilizuje je od 0A do 16,5mA. Vnitřní odpor stabilizátoru r i je 1,1Ω. 49
