ENERGETICKÝ AUDIT. Budova Diakonie Vsetín č. p Domov pro seniory Vsetín Ohrada

Transkript

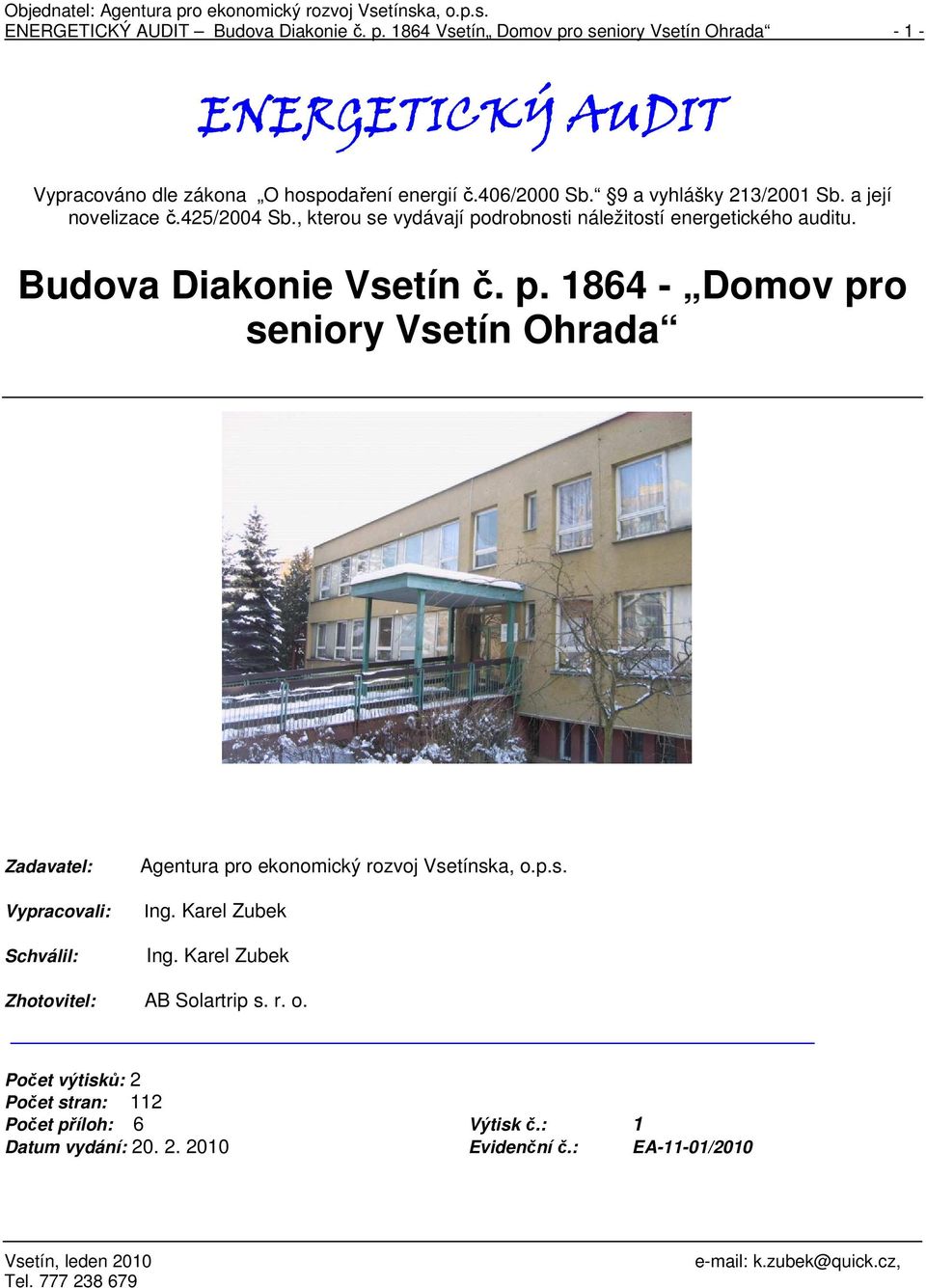

1 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada ENERGETICKÝ AUDIT Vypracováno dle zákona O hospodaření energií č.406/2000 Sb. 9 a vyhlášky 213/2001 Sb. a její novelizace č.425/2004 Sb., kterou se vydávají podrobnosti náležitostí energetického auditu. Budova Diakonie Vsetín č. p Domov pro seniory Vsetín Ohrada Zadavatel: Vypracovali: Schválil: Agentura pro ekonomický rozvoj Vsetínska, o.p.s. Ing. Karel Zubek Ing. Karel Zubek Zhotovitel: AB Solartrip s. r. o. Počet výtisků: 2 Počet stran: 112 Počet příloh: 6 Výtisk č.: 1 Datum vydání: Evidenční č.: EA-11-01/2010

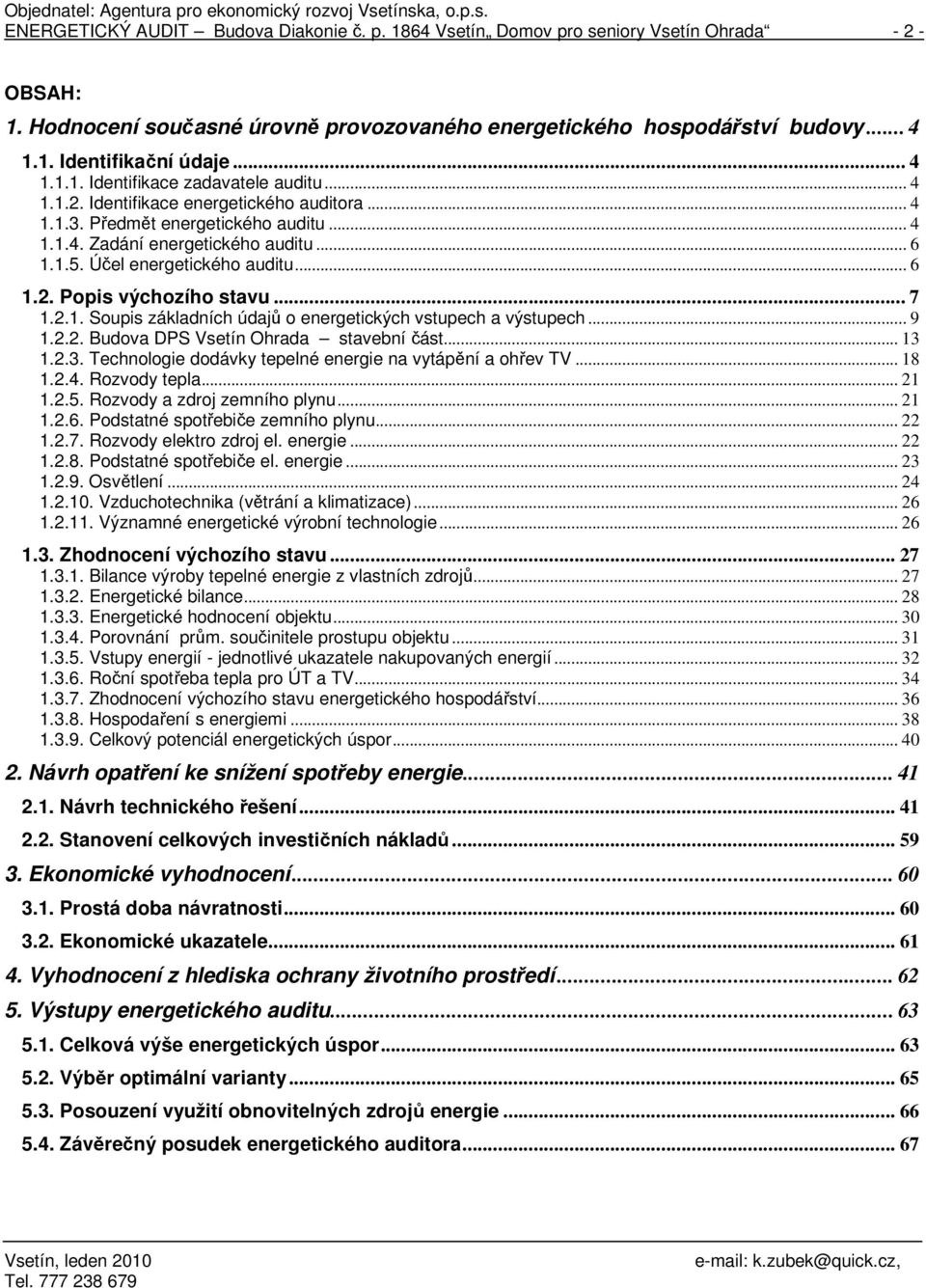

2 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada OBSAH: 1. Hodnocení současné úrovně provozovaného energetického hospodářství budovy Identifikační údaje Identifikace zadavatele auditu Identifikace energetického auditora Předmět energetického auditu Zadání energetického auditu Účel energetického auditu Popis výchozího stavu Soupis základních údajů o energetických vstupech a výstupech Budova DPS Vsetín Ohrada stavební část Technologie dodávky tepelné energie na vytápění a ohřev TV Rozvody tepla Rozvody a zdroj zemního plynu Podstatné spotřebiče zemního plynu Rozvody elektro zdroj el. energie Podstatné spotřebiče el. energie Osvětlení Vzduchotechnika (větrání a klimatizace) Významné energetické výrobní technologie Zhodnocení výchozího stavu Bilance výroby tepelné energie z vlastních zdrojů Energetické bilance Energetické hodnocení objektu Porovnání prům. součinitele prostupu objektu Vstupy energií - jednotlivé ukazatele nakupovaných energií Roční spotřeba tepla pro ÚT a TV Zhodnocení výchozího stavu energetického hospodářství Hospodaření s energiemi Celkový potenciál energetických úspor Návrh opatření ke snížení spotřeby energie Návrh technického řešení Stanovení celkových investičních nákladů Ekonomické vyhodnocení Prostá doba návratnosti Ekonomické ukazatele Vyhodnocení z hlediska ochrany životního prostředí Výstupy energetického auditu Celková výše energetických úspor Výběr optimální varianty Posouzení využití obnovitelných zdrojů energie Závěrečný posudek energetického auditora... 67

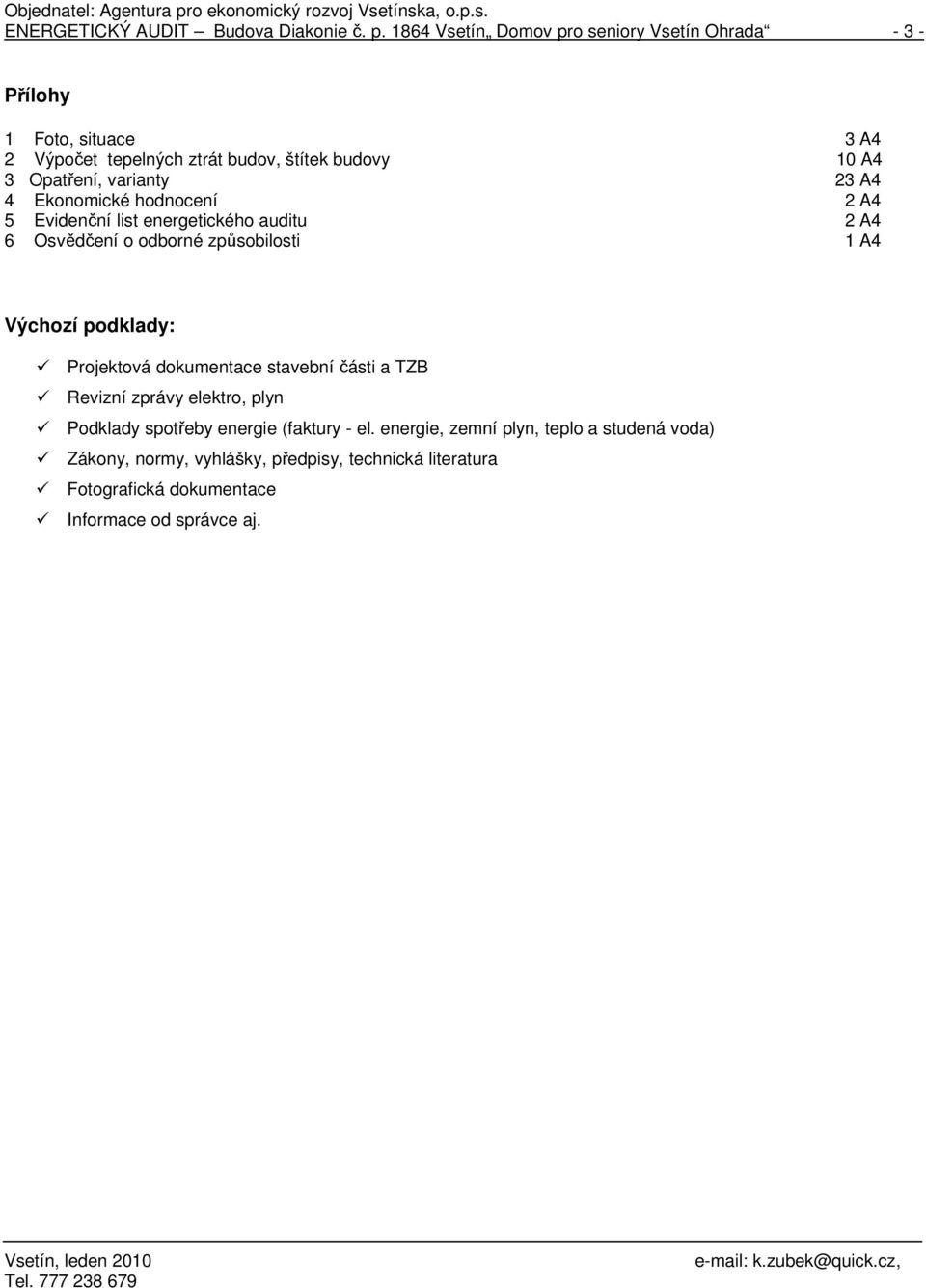

3 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Přílohy 1 Foto, situace 3 A4 2 Výpočet tepelných ztrát budov, štítek budovy 10 A4 3 Opatření, varianty 23 A4 4 Ekonomické hodnocení 2 A4 5 Evidenční list energetického auditu 2 A4 6 Osvědčení o odborné způsobilosti 1 A4 Výchozí podklady: Projektová dokumentace stavební části a TZB Revizní zprávy elektro, plyn Podklady spotřeby energie (faktury - el. energie, zemní plyn, teplo a studená voda) Zákony, normy, vyhlášky, předpisy, technická literatura Fotografická dokumentace Informace od správce aj.

4 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Hodnocení současné úrovně provozovaného energetického hospodářství budovy 1.1. Identifikační údaje Identifikace zadavatele auditu 1. Název a adresa: Agentura pro ekonomický rozvoj Vsetínska, o.p.s., Horní náměstí, č. p. 3, Vsetín 2. Právní forma: obecně prospěšná společnost 3. Telefon, fax a , info@aerv.cz 5. Jméno odpovědného zástupce: pan Daniel Fojtů, předseda správní rady 6. IČ: Název a adresa předmětu auditu: Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada, Vsetín, zástupce Ing. Karla Daňová (vedoucí Domova pro seniory Vsetín Ohrada) 8. Telefon, fax a tel: , karla.danova@centrum.cz Identifikace energetického auditora 8. Název a adresa firmy: Karel Zubek, Ing. 9. Telefonní a faxové spojení: IČ: Jméno a adresa auditora: Ing. Karel Zubek, Na plavisku 1235, Vsetín 12. Oprávnění č.: č. 627 (dne vydalo Ministerstvo průmyslu a obchodu) Předmět energetického auditu 13. Předmět: Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada 14. Místo stavby: Vsetín, místní část Ohrada 15. Adresa: Domov pro seniory Vsetín Ohrada č. p Vsetín, Vsetín 16. Vlastník: Město Vsetín, Svárov 1080, Vsetín

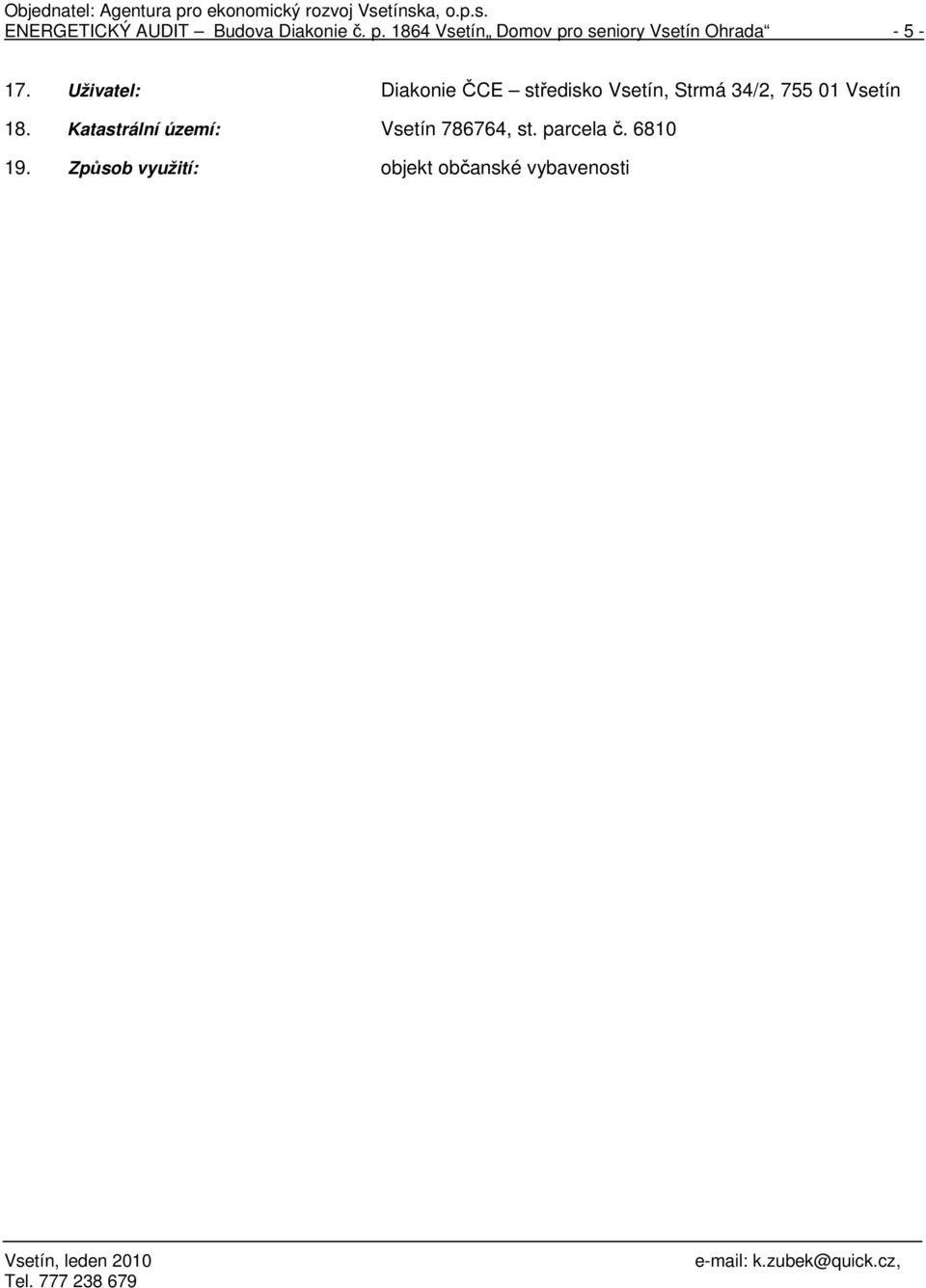

5 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Uživatel: Diakonie ČCE středisko Vsetín, Strmá 34/2, Vsetín 18. Katastrální území: Vsetín , st. parcela č Způsob využití: objekt občanské vybavenosti

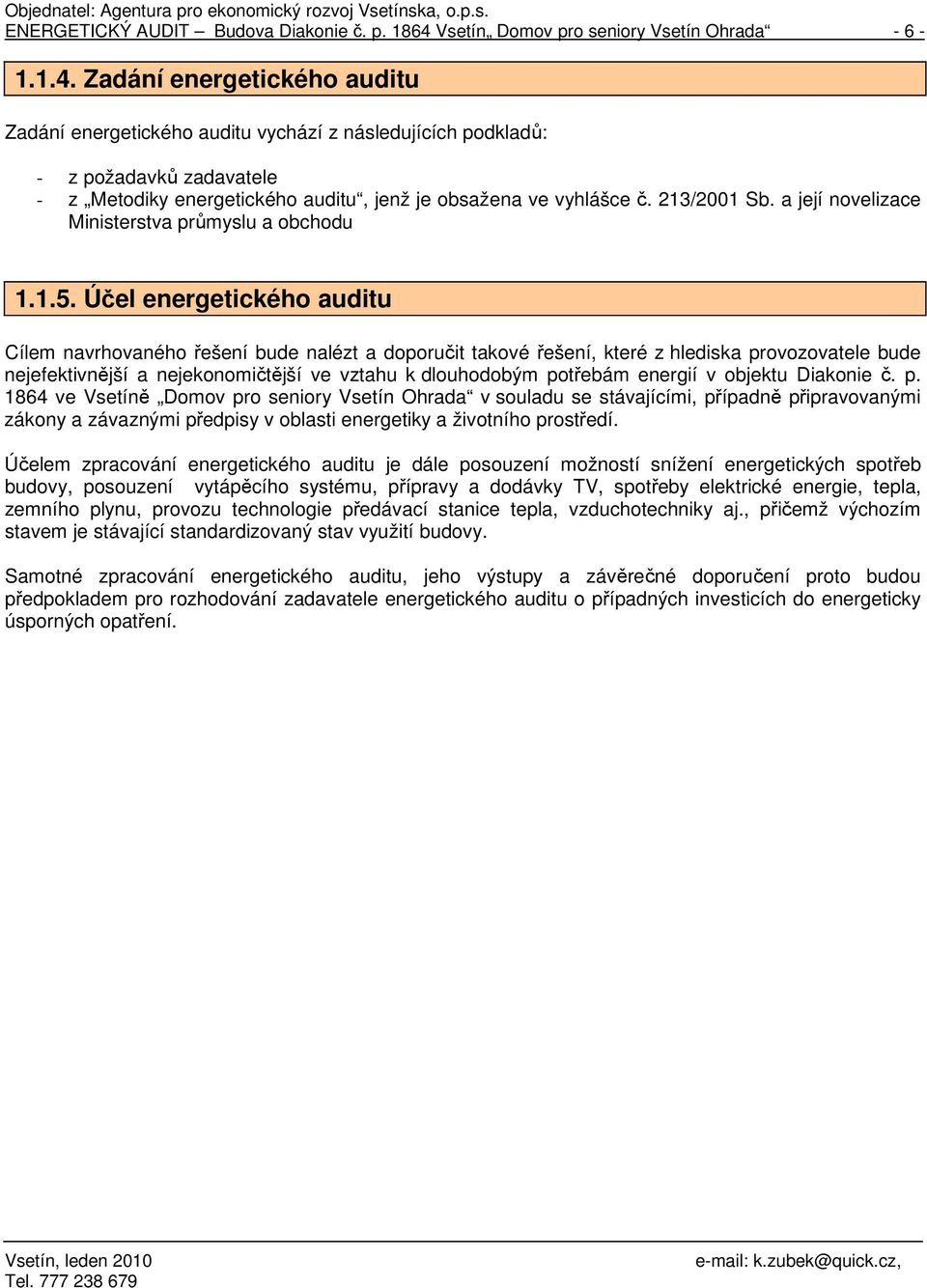

6 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Zadání energetického auditu Zadání energetického auditu vychází z následujících podkladů: - z požadavků zadavatele - z Metodiky energetického auditu, jenž je obsažena ve vyhlášce č. 213/2001 Sb. a její novelizace Ministerstva průmyslu a obchodu Účel energetického auditu Cílem navrhovaného řešení bude nalézt a doporučit takové řešení, které z hlediska provozovatele bude nejefektivnější a nejekonomičtější ve vztahu k dlouhodobým potřebám energií v objektu Diakonie č. p ve Vsetíně Domov pro seniory Vsetín Ohrada v souladu se stávajícími, případně připravovanými zákony a závaznými předpisy v oblasti energetiky a životního prostředí. Účelem zpracování energetického auditu je dále posouzení možností snížení energetických spotřeb budovy, posouzení vytápěcího systému, přípravy a dodávky TV, spotřeby elektrické energie, tepla, zemního plynu, provozu technologie předávací stanice tepla, vzduchotechniky aj., přičemž výchozím stavem je stávající standardizovaný stav využití budovy. Samotné zpracování energetického auditu, jeho výstupy a závěrečné doporučení proto budou předpokladem pro rozhodování zadavatele energetického auditu o případných investicích do energeticky úsporných opatření.

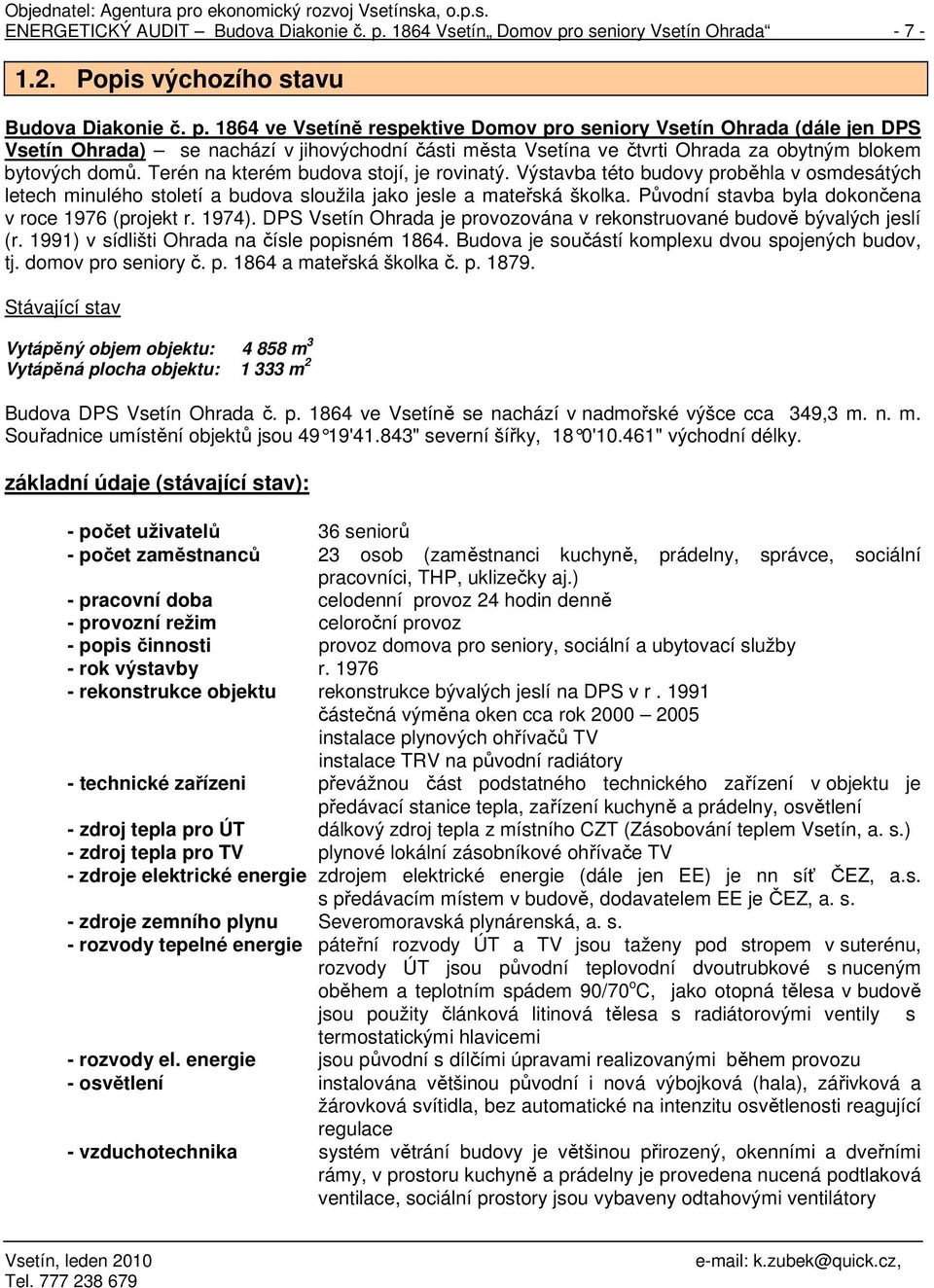

7 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Popis výchozího stavu Budova Diakonie č. p ve Vsetíně respektive Domov pro seniory Vsetín Ohrada (dále jen DPS Vsetín Ohrada) se nachází v jihovýchodní části města Vsetína ve čtvrti Ohrada za obytným blokem bytových domů. Terén na kterém budova stojí, je rovinatý. Výstavba této budovy proběhla v osmdesátých letech minulého století a budova sloužila jako jesle a mateřská školka. Původní stavba byla dokončena v roce 1976 (projekt r. 1974). DPS Vsetín Ohrada je provozována v rekonstruované budově bývalých jeslí (r. 1991) v sídlišti Ohrada na čísle popisném Budova je součástí komplexu dvou spojených budov, tj. domov pro seniory č. p a mateřská školka č. p Stávající stav Vytápěný objem objektu: m 3 Vytápěná plocha objektu: m 2 Budova DPS Vsetín Ohrada č. p ve Vsetíně se nachází v nadmořské výšce cca 349,3 m. n. m. Souřadnice umístění objektů jsou 49 19'41.843" severní šířky, 18 0'10.461" východní délky. základní údaje (stávající stav): - počet uživatelů 36 seniorů - počet zaměstnanců 23 osob (zaměstnanci kuchyně, prádelny, správce, sociální pracovníci, THP, uklizečky aj.) - pracovní doba celodenní provoz 24 hodin denně - provozní režim celoroční provoz - popis činnosti provoz domova pro seniory, sociální a ubytovací služby - rok výstavby r rekonstrukce objektu rekonstrukce bývalých jeslí na DPS v r částečná výměna oken cca rok instalace plynových ohřívačů TV instalace TRV na původní radiátory - technické zařízeni převážnou část podstatného technického zařízení v objektu je předávací stanice tepla, zařízení kuchyně a prádelny, osvětlení - zdroj tepla pro ÚT dálkový zdroj tepla z místního CZT (Zásobování teplem Vsetín, a. s.) - zdroj tepla pro TV plynové lokální zásobníkové ohřívače TV - zdroje elektrické energie zdrojem elektrické energie (dále jen EE) je nn síť ČEZ, a.s. s předávacím místem v budově, dodavatelem EE je ČEZ, a. s. - zdroje zemního plynu Severomoravská plynárenská, a. s. - rozvody tepelné energie páteřní rozvody ÚT a TV jsou taženy pod stropem v suterénu, rozvody ÚT jsou původní teplovodní dvoutrubkové s nuceným oběhem a teplotním spádem 90/70 o C, jako otopná tělesa v budově jsou použity článková litinová tělesa s radiátorovými ventily s termostatickými hlavicemi - rozvody el. energie jsou původní s dílčími úpravami realizovanými během provozu - osvětlení instalována většinou původní i nová výbojková (hala), zářivková a žárovková svítidla, bez automatické na intenzitu osvětlenosti reagující regulace - vzduchotechnika systém větrání budovy je většinou přirozený, okenními a dveřními rámy, v prostoru kuchyně a prádelny je provedena nucená podtlaková ventilace, sociální prostory jsou vybaveny odtahovými ventilátory

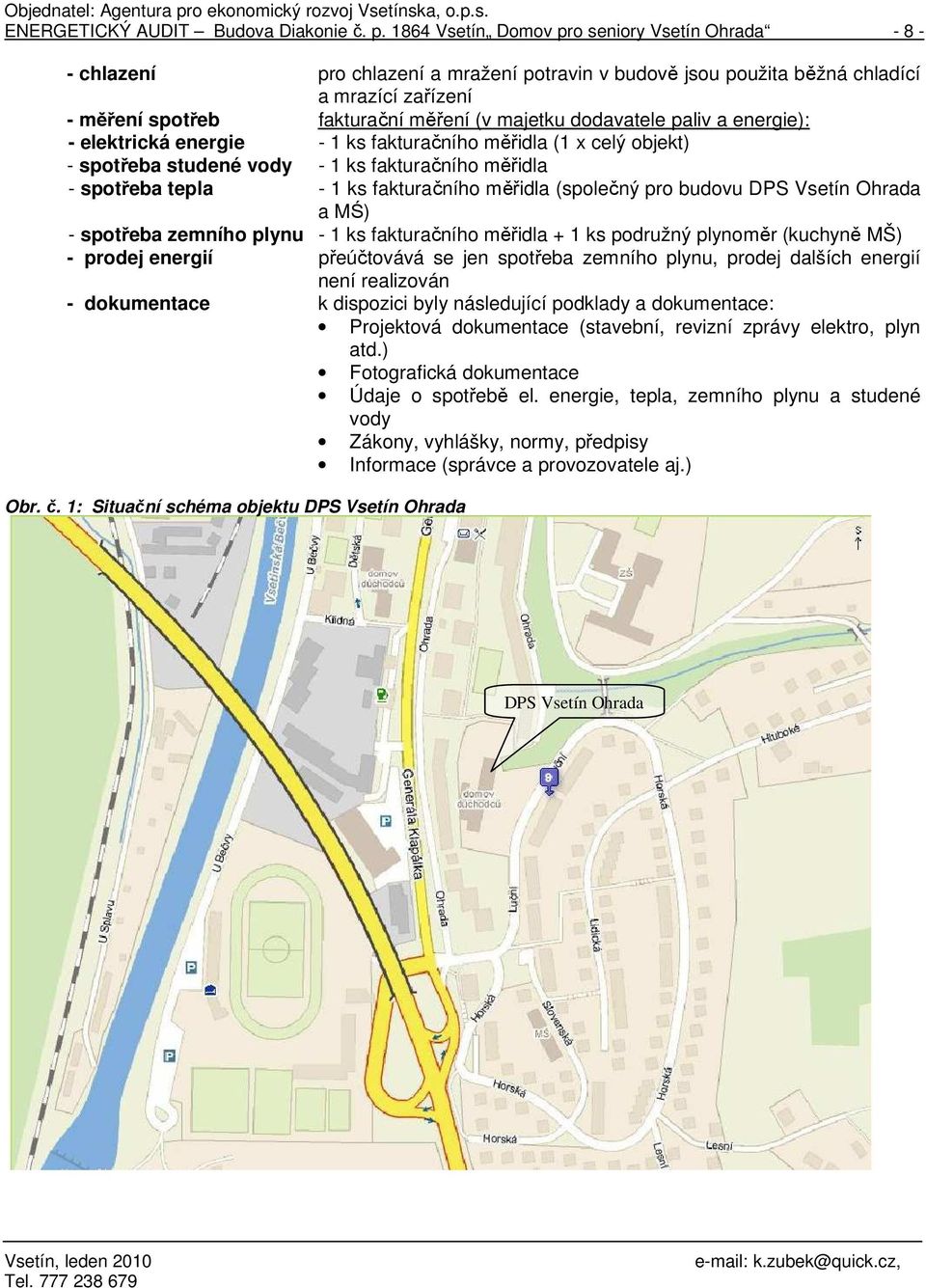

8 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada chlazení pro chlazení a mražení potravin v budově jsou použita běžná chladící a mrazící zařízení - měření spotřeb fakturační měření (v majetku dodavatele paliv a energie): - elektrická energie - 1 ks fakturačního měřidla (1 x celý objekt) - spotřeba studené vody - 1 ks fakturačního měřidla - spotřeba tepla - 1 ks fakturačního měřidla (společný pro budovu DPS Vsetín Ohrada a MŚ) - spotřeba zemního plynu - 1 ks fakturačního měřidla + 1 ks podružný plynoměr (kuchyně MŠ) - prodej energií přeúčtovává se jen spotřeba zemního plynu, prodej dalších energií není realizován - dokumentace k dispozici byly následující podklady a dokumentace: Projektová dokumentace (stavební, revizní zprávy elektro, plyn atd.) Fotografická dokumentace Údaje o spotřebě el. energie, tepla, zemního plynu a studené vody Zákony, vyhlášky, normy, předpisy Informace (správce a provozovatele aj.) Obr. č. 1: Situační schéma objektu DPS Vsetín Ohrada DPS Vsetín Ohrada

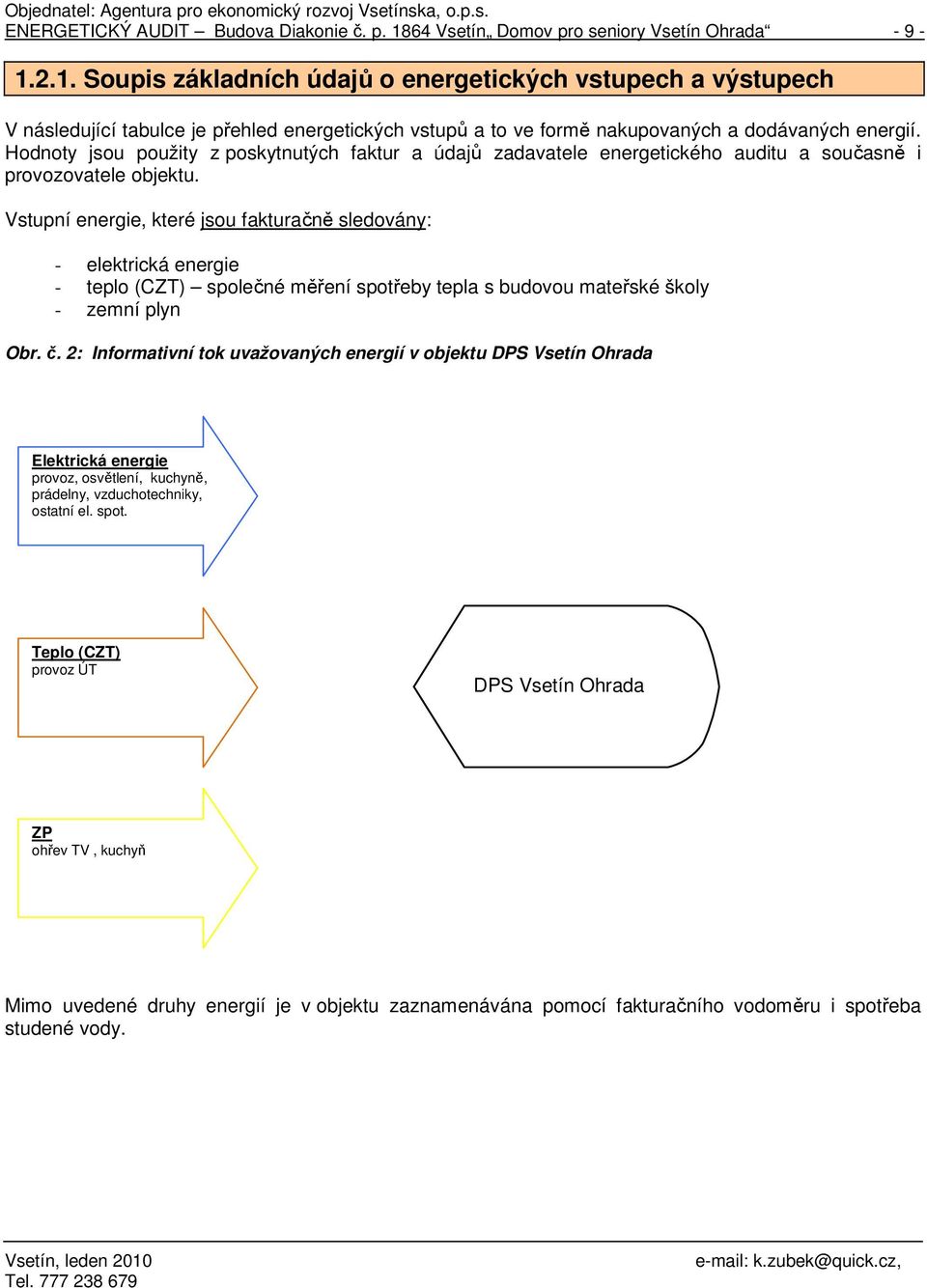

9 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Soupis základních údajů o energetických vstupech a výstupech V následující tabulce je přehled energetických vstupů a to ve formě nakupovaných a dodávaných energií. Hodnoty jsou použity z poskytnutých faktur a údajů zadavatele energetického auditu a současně i provozovatele objektu. Vstupní energie, které jsou fakturačně sledovány: - elektrická energie - teplo (CZT) společné měření spotřeby tepla s budovou mateřské školy - zemní plyn Obr. č. 2: Informativní tok uvažovaných energií v objektu DPS Vsetín Ohrada Elektrická energie provoz, osvětlení, kuchyně, prádelny, vzduchotechniky, ostatní el. spot. Teplo (CZT) provoz ÚT DPS Vsetín Ohrada ZP ohřev TV, kuchyň Mimo uvedené druhy energií je v objektu zaznamenávána pomocí fakturačního vodoměru i spotřeba studené vody.

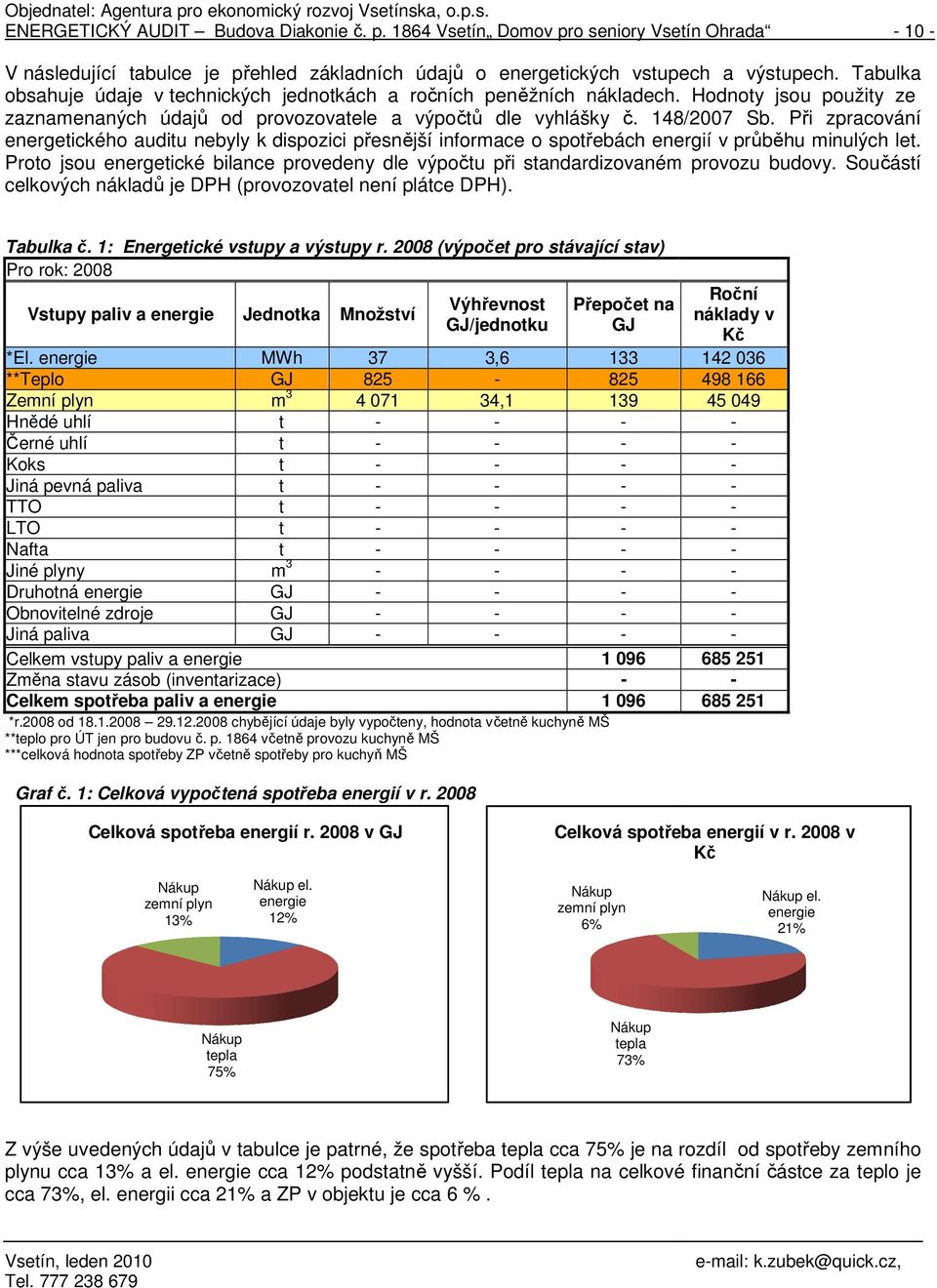

10 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada V následující tabulce je přehled základních údajů o energetických vstupech a výstupech. Tabulka obsahuje údaje v technických jednotkách a ročních peněžních nákladech. Hodnoty jsou použity ze zaznamenaných údajů od provozovatele a výpočtů dle vyhlášky č.. 148/2007 Sb. Při zpracování energetického auditu nebyly k dispozici přesnější informace o spotřebách energií v průběhu minulých let. Proto jsou energetické bilance provedeny dle výpočtu při i standardizovaném provozu budovy. Součástí celkových nákladů je DPH (provozovatel není plátce DPH). Tabulka č. 1: Energetické vstupy a výstupy r (výpočet pro stávající stav) Pro rok: 2008 Vstupy paliv a energie Jednotka Množství Výhřevnost GJ/jednotku Přepočet et na GJ *El. energie MWh 37 3,6 133 **Teplo GJ Zemní plyn m ,1 139 Hnědé uhlí t Černé uhlí t Koks t Jiná pevná paliva t TTO t LTO t Nafta t Jiné plyny m Druhotná energie GJ Obnovitelné zdroje GJ Jiná paliva GJ Celkem vstupy paliv a energie Změna stavu zásob (inventarizace) Celkem spotřeba paliv a energie *r.2008 od chybějící údaje byly vypočteny, hodnota včetně kuchyně MŠ **teplo pro ÚT jen pro budovu č. p včetně provozu kuchyně MŠ ***celková hodnota spotřeby ZP včetně spotřeby pro kuchyň MŠ Roční náklady v Kč Graf č. 1: Celková vypočtená spotřeba energií v r Celková spotřeba energií r v GJ Celková spotřeba energií v r v Kč Nákup zemní plyn 13% Nákup el. energie 12% Nákup zemní plyn 6% Nákup el. energie 21% Nákup tepla 75% Nákup tepla 73% Z výše uvedených údajů v tabulce je patrné, že spotřeba tepla cca 75% je na rozdíl od spotřeby zemního plynu cca 13% a el. energie cca 12% podstatně vyšší. Podíl tepla na celkové finanční částce za teplo je cca 73%, el. energii i cca 21% a ZP v objektu je cca 6 %.

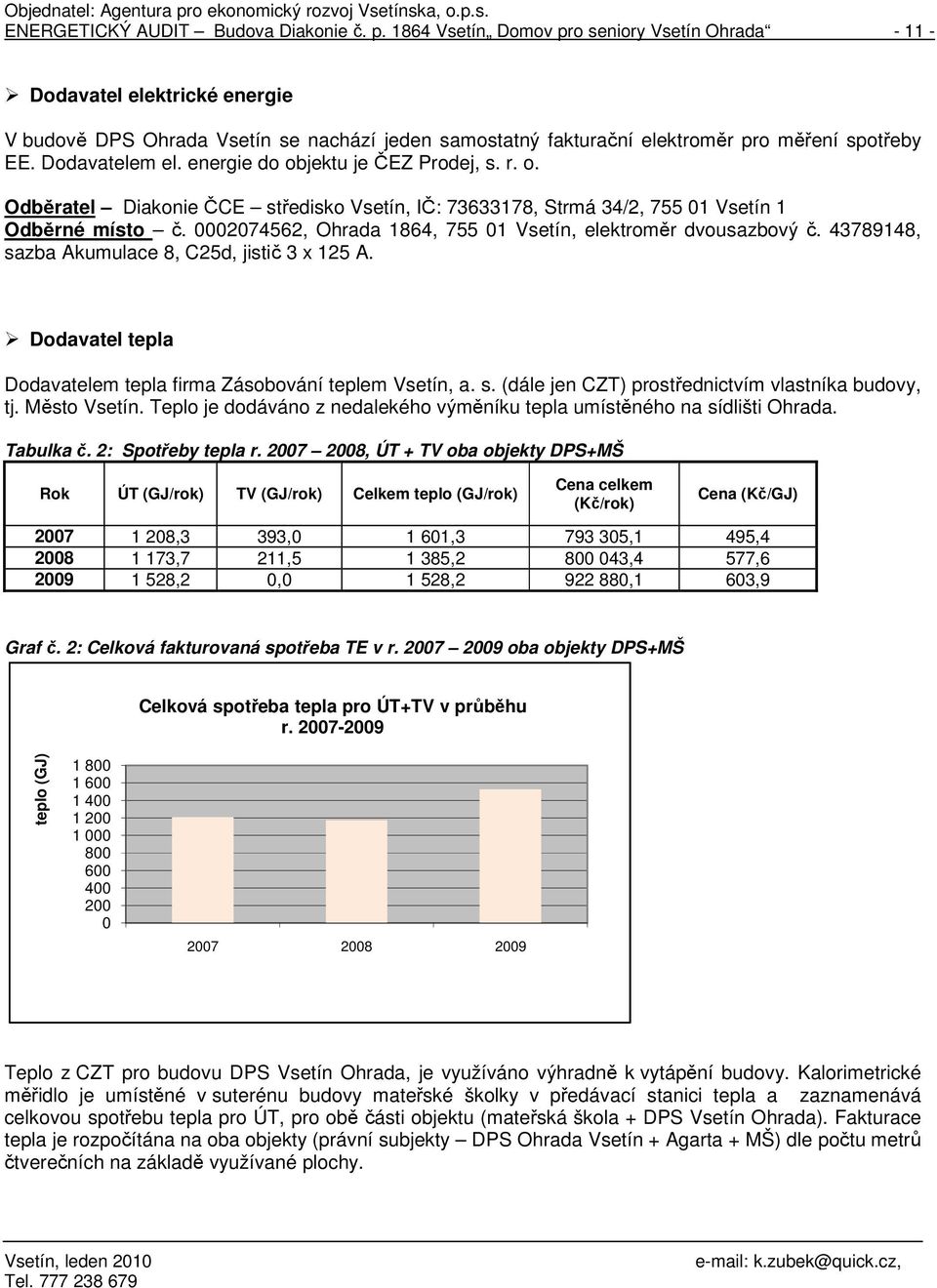

11 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Dodavatel elektrické energie V budově DPS Ohrada Vsetín se nachází jeden samostatný fakturační elektroměr pro měření spotřeby EE. Dodavatelem el. energie do objektu je ČEZ Prodej, s. r. o. Odběratel Diakonie ČCE středisko Vsetín, IČ: , Strmá 34/2, Vsetín 1 Odběrné místo č , Ohrada 1864, Vsetín, elektroměr dvousazbový č , sazba Akumulace 8, C25d, jistič 3 x 125 A. Dodavatel tepla Dodavatelem tepla firma Zásobování teplem Vsetín, a. s. (dále jen CZT) prostřednictvím vlastníka budovy, tj. Město Vsetín. Teplo je dodáváno z nedalekého výměníku tepla umístěného na sídlišti Ohrada. Tabulka č. 2: Spotřeby tepla r , ÚT + TV oba objekty DPS+MŠ Rok ÚT (GJ/rok) TV (GJ/rok) Celkem teplo (GJ/rok) Cena celkem (Kč/rok) Cena (Kč/GJ) ,3 393, , ,1 495, ,7 211, , ,4 577, ,2 0, , ,1 603,9 Graf č. 2: Celková fakturovaná spotřeba TE v r oba objekty DPS+MŠ Celková spotřeba tepla pro ÚT+TV v průběhu r teplo (GJ) Teplo z CZT pro budovu DPS Vsetín Ohrada, je využíváno výhradně k vytápění budovy. Kalorimetrické měřidlo je umístěné v suterénu budovy mateřské školky v předávací stanici tepla a zaznamenává celkovou spotřebu tepla pro ÚT, pro obě části objektu (mateřská škola + DPS Vsetín Ohrada). Fakturace tepla je rozpočítána na oba objekty (právní subjekty DPS Ohrada Vsetín + Agarta + MŠ) dle počtu metrů čtverečních na základě využívané plochy.

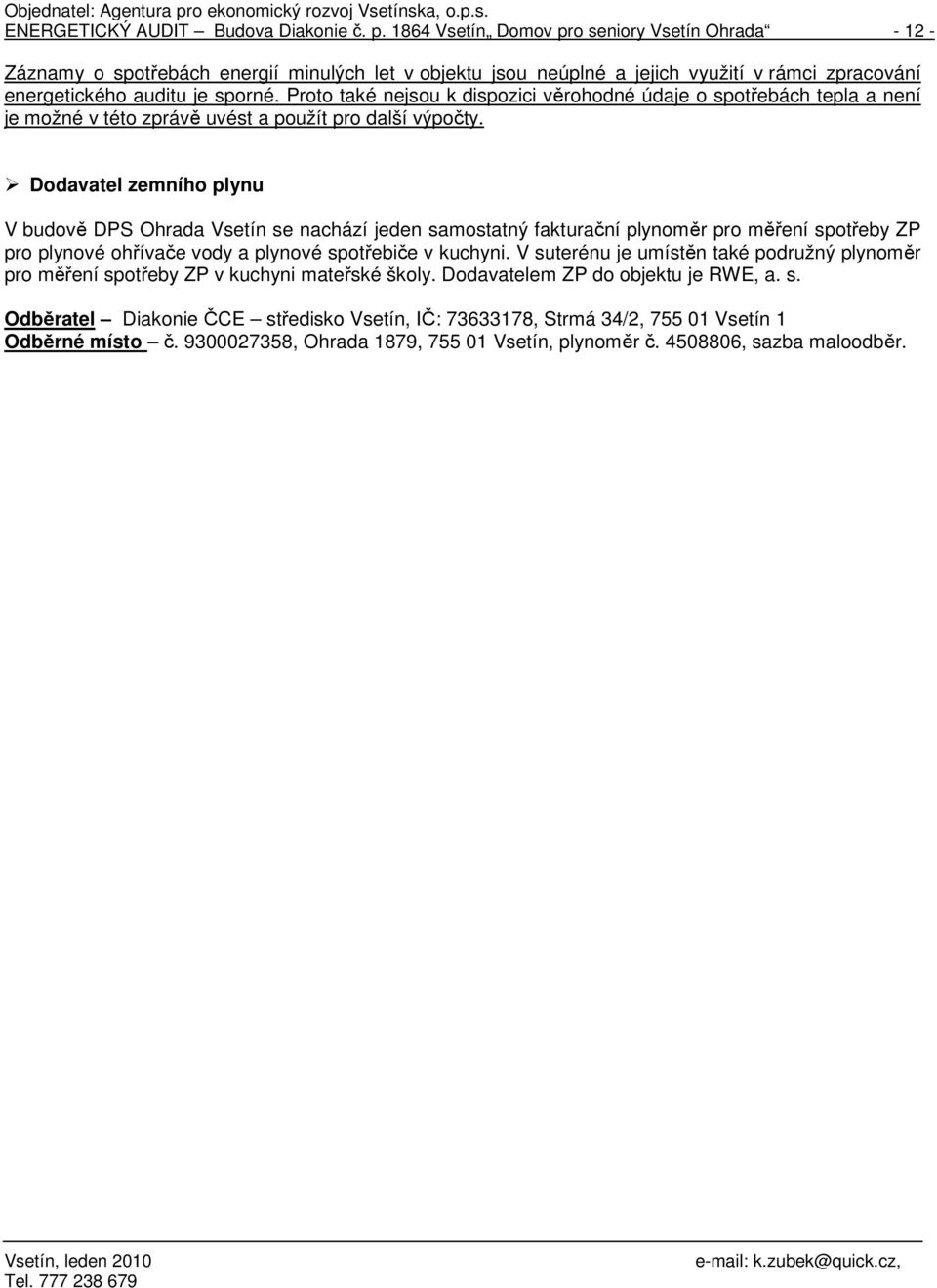

12 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Záznamy o spotřebách energií minulých let v objektu jsou neúplné a jejich využití v rámci zpracování energetického auditu je sporné. Proto také nejsou k dispozici věrohodné údaje o spotřebách tepla a není je možné v této zprávě uvést a použít pro další výpočty. Dodavatel zemního plynu V budově DPS Ohrada Vsetín se nachází jeden samostatný fakturační plynoměr pro měření spotřeby ZP pro plynové ohřívače vody a plynové spotřebiče v kuchyni. V suterénu je umístěn také podružný plynoměr pro měření spotřeby ZP v kuchyni mateřské školy. Dodavatelem ZP do objektu je RWE, a. s. Odběratel Diakonie ČCE středisko Vsetín, IČ: , Strmá 34/2, Vsetín 1 Odběrné místo č , Ohrada 1879, Vsetín, plynoměr č , sazba maloodběr.

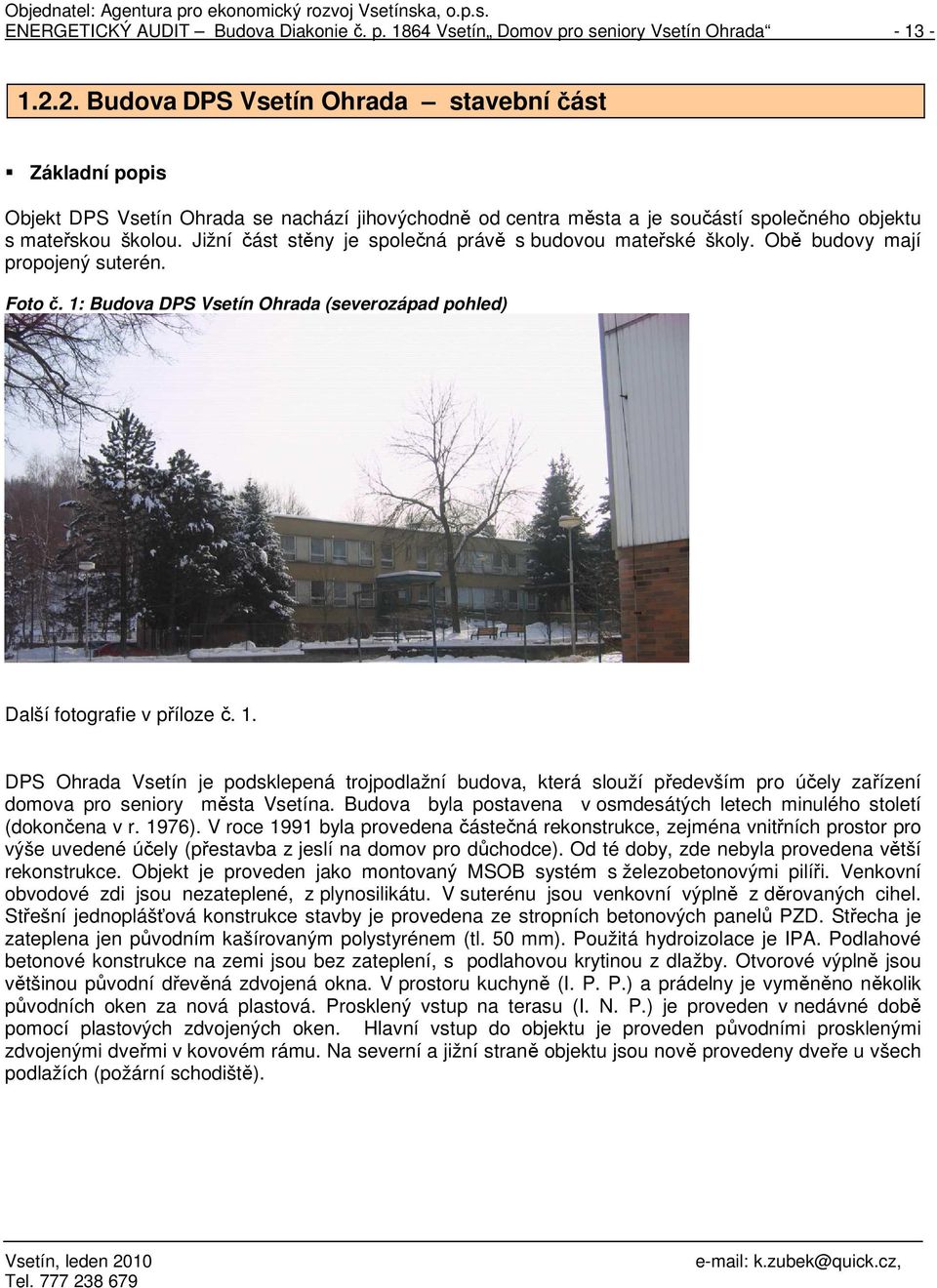

13 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Budova DPS Vsetín Ohrada stavební část Základní popis Objekt DPS Vsetín Ohrada se nachází jihovýchodně od centra města a je součástí společného objektu s mateřskou školou. Jižní část stěny je společná právě s budovou mateřské školy. Obě budovy mají propojený suterén. Foto č. 1: Budova DPS Vsetín Ohrada (severozápad pohled) Další fotografie v příloze č. 1. DPS Ohrada Vsetín je podsklepená trojpodlažní budova, která slouží především pro účely zařízení domova pro seniory města Vsetína. Budova byla postavena v osmdesátých letech minulého století (dokončena v r. 1976). V roce 1991 byla provedena částečná rekonstrukce, zejména vnitřních prostor pro výše uvedené účely (přestavba z jeslí na domov pro důchodce). Od té doby, zde nebyla provedena větší rekonstrukce. Objekt je proveden jako montovaný MSOB systém s železobetonovými pilíři. Venkovní obvodové zdi jsou nezateplené, z plynosilikátu. V suterénu jsou venkovní výplně z děrovaných cihel. Střešní jednoplášťová konstrukce stavby je provedena ze stropních betonových panelů PZD. Střecha je zateplena jen původním kašírovaným polystyrénem (tl. 50 mm). Použitá hydroizolace je IPA. Podlahové betonové konstrukce na zemi jsou bez zateplení, s podlahovou krytinou z dlažby. Otvorové výplně jsou většinou původní dřevěná zdvojená okna. V prostoru kuchyně (I. P. P.) a prádelny je vyměněno několik původních oken za nová plastová. Prosklený vstup na terasu (I. N. P.) je proveden v nedávné době pomocí plastových zdvojených oken. Hlavní vstup do objektu je proveden původními prosklenými zdvojenými dveřmi v kovovém rámu. Na severní a jižní straně objektu jsou nově provedeny dveře u všech podlažích (požární schodiště).

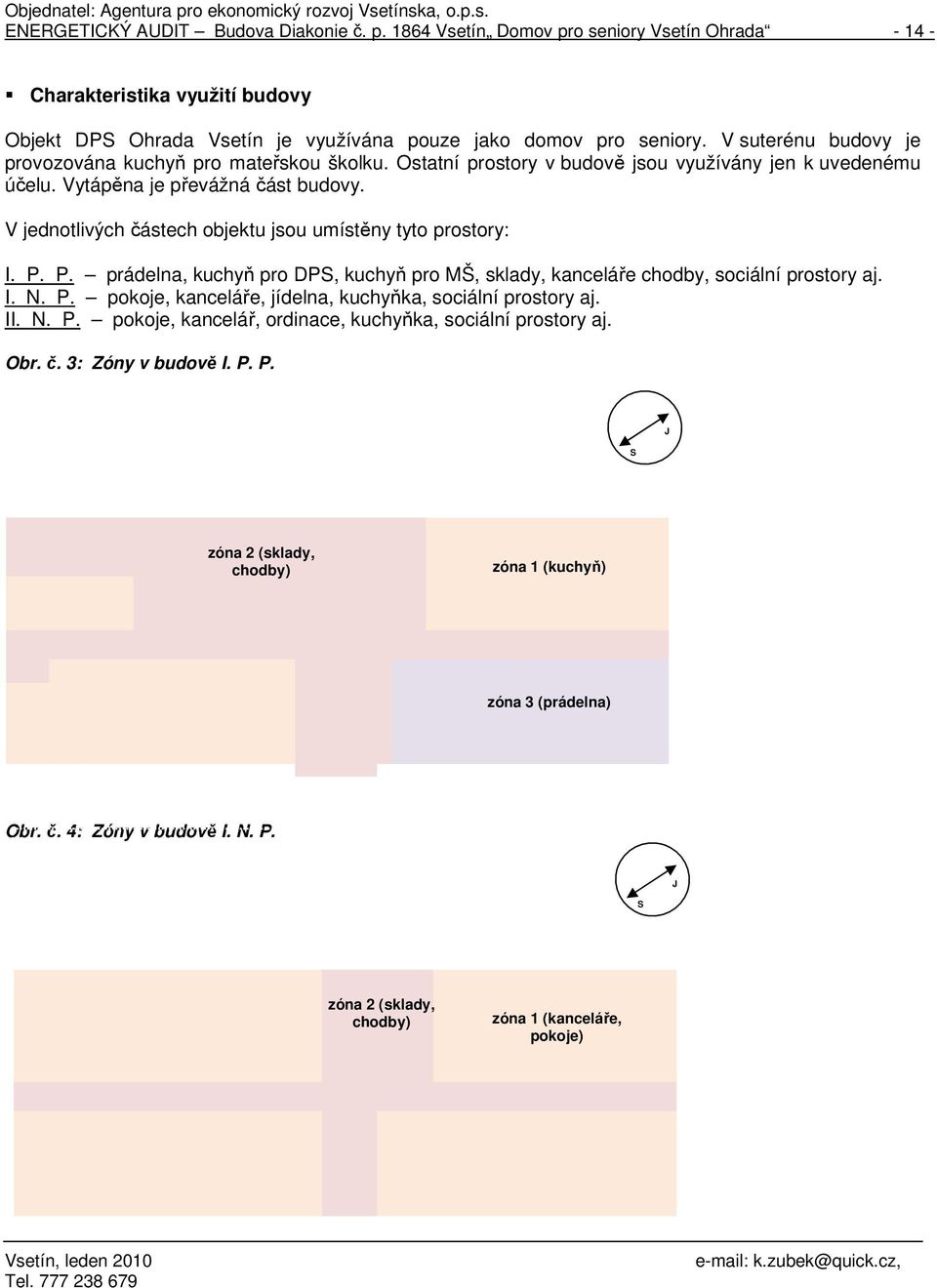

14 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Charakteristika využití budovy Objekt DPS Ohrada Vsetín je využívána pouze jako domov pro seniory. V suterénu budovy je provozována kuchyň pro mateřskou školku. Ostatní prostory v budově jsou využívány jen k uvedenému účelu. Vytápěna je převážná část budovy. V jednotlivých částech objektu jsou umístěny tyto prostory: I. P. P. prádelna, kuchyň pro DPS, kuchyň pro MŠ, sklady, kanceláře chodby, sociální prostory aj. I. N. P. pokoje, kanceláře, jídelna, kuchyňka, sociální prostory aj. II. N. P. pokoje, kancelář, ordinace, kuchyňka, sociální prostory aj. Obr. č. 3: Zóny v budově I. P. P. S J zóna 2 (sklady, chodby) zóna 1 (kuchyň) zóna 3 (prádelna) Obr. č. 4: Zóny v budově I. N. P. J S zóna 2 (sklady, chodby) zóna 1 (kanceláře, pokoje)

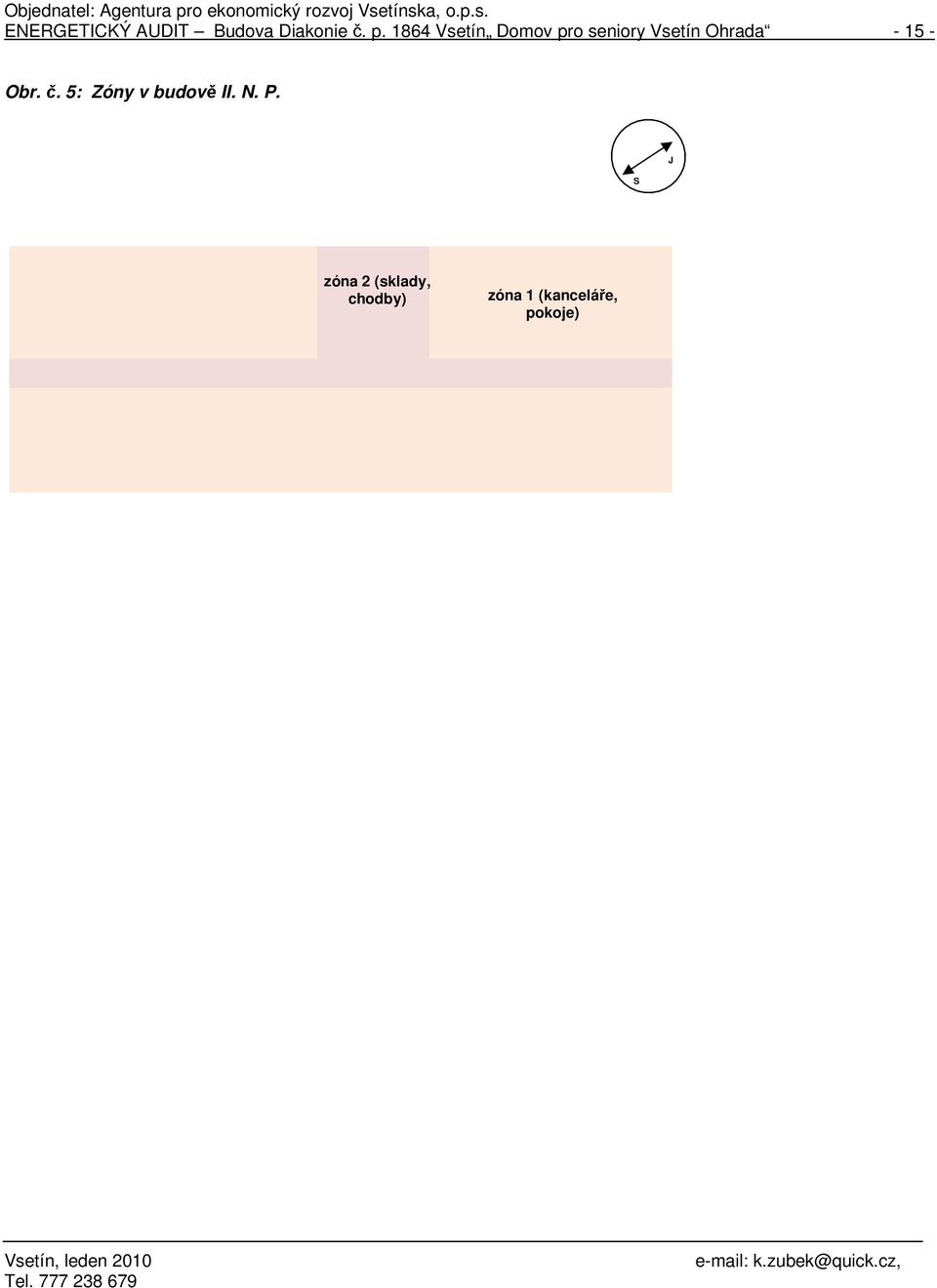

15 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Obr. č. 5: Zóny v budově II. N. P. S J zóna 2 (sklady, chodby) zóna 1 (kanceláře, pokoje)

16 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Stavební konstrukce stávající stav - Neprůsvitný obvodový plášť Venkovní obvodové nezateplené zdi objektu, jsou provedeny z plynosilikátu a dutých cihel (suterén). Stav venkovního obvodového pláště je bez zásadního poškození. V suterénu na několika místech je narušen keramický obklad. - Střešní konstrukce Střešní jednoplášťová konstrukce je ze stropních panelů, zateplena kašírovaným polystyrénem (tl. 50 mm) se škvárovým násypem. Použitá krytina IPA je neporušená ve vyhovujícím stavu, do budovy nezatéká. - Podlaha Betonová podlaha na terénu je zhotovena na zhutněné vrstvě štěrkopísku s hydroizolací proti zemní vlhkosti. Podlahové betonové konstrukce na zemi jsou bez dodatečného zateplení. Povrch je většinou dlažba nebo PVC. - Otvorové výplně Většina otvorových výplní jsou původní. V objektu jsou použita dřevěná zdvojená okna, nebo kovová dřevěná okna (suterén). Plastová okna byla vyměněna v prostoru suterénu v kuchyni MŠ a prádelny. Vstupní dveře do budovy včetně prosklení u dveří, je provedeno v kovovém rámu s jednoduchým prosklením. Vstupní dveře a prosklení na verandu v I. N. P. je z plastu (výměna před cca 5 lety). Na většině původních oken bylo v minulosti provedeno těsnění okenních spár pomocí kovotěsu, které je však většinou strhlé nebo poškozené. Tato okna jsou proto z větší části v nevyhovujícím stavu (nedoléhají rámy jednotlivých oken, v některých případech nejdou okna otevřít a naopak zavřít, těsnění je strhlé, poškození nátěru a kování oken atd.). Míra opotřebení těchto otvorových výplní u původních oken byla odhadnuta na cca 20%. Meziokenní prosklené vložky jsou provedeny bez zateplení a jsou v nevyhovujícím stavu (vypadávají skleněné tabule). Většina prosklených ploch je v objektu stíněna bílými záclonami v kancelářích s žaluziemi. Místní a normalizované klimatické podmínky Tabulka č.3: Klíčové hodnoty pro normalizované podmínky jednotka Lokalita Vsetín Definovaná teplota pro zahájení vytápění 3,8 C Výpočtová venkovní teplota -17 C Průměrná vnitřní teplota t is 20 C Počet dnů otopného období 240 den Počet denostupňů D = d (t is -t es ) D Následující tabulka specifikuje základní údaje a jednotlivé stavební konstrukce budovy (více příloze č. 2). Skladby jednotlivých konstrukcí byly použity z projektové dokumentace a ověřeny zpracovatelem auditu místním šetřením.

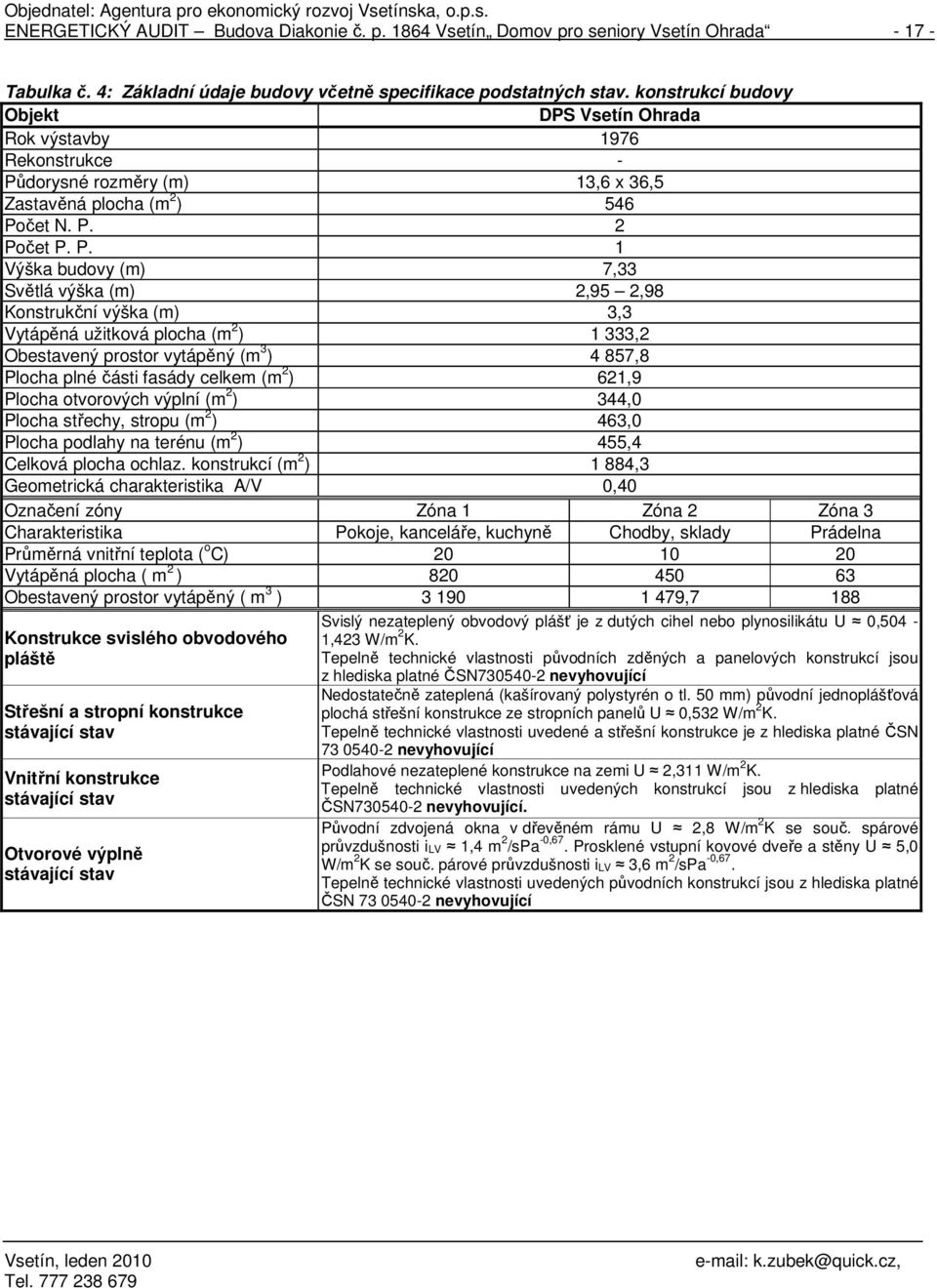

17 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Tabulka č. 4: Základní údaje budovy včetně specifikace podstatných stav. konstrukcí budovy Objekt DPS Vsetín Ohrada Rok výstavby 1976 Rekonstrukce - Půdorysné rozměry (m) 13,6 x 36,5 Zastavěná plocha (m 2 ) 546 Počet N. P. 2 Počet P. P. 1 Výška budovy (m) 7,33 Světlá výška (m) 2,95 2,98 Konstrukční výška (m) 3,3 Vytápěná užitková plocha (m 2 ) 1 333,2 Obestavený prostor vytápěný (m 3 ) 4 857,8 Plocha plné části fasády celkem (m 2 ) 621,9 Plocha otvorových výplní (m 2 ) 344,0 Plocha střechy, stropu (m 2 ) 463,0 Plocha podlahy na terénu (m 2 ) 455,4 Celková plocha ochlaz. konstrukcí (m 2 ) 1 884,3 Geometrická charakteristika A/V 0,40 Označení zóny Zóna 1 Zóna 2 Zóna 3 Charakteristika Pokoje, kanceláře, kuchyně Chodby, sklady Prádelna Průměrná vnitřní teplota ( o C) Vytápěná plocha ( m 2 ) Obestavený prostor vytápěný ( m 3 ) ,7 188 Konstrukce svislého obvodového pláště Střešní a stropní konstrukce stávající stav Vnitřní konstrukce stávající stav Otvorové výplně stávající stav Svislý nezateplený obvodový plášť je z dutých cihel nebo plynosilikátu U 0,504-1,423 W/m 2 K. Tepelně technické vlastnosti původních zděných a panelových konstrukcí jsou z hlediska platné ČSN nevyhovující Nedostatečně zateplená (kašírovaný polystyrén o tl. 50 mm) původní jednoplášťová plochá střešní konstrukce ze stropních panelů U 0,532 W/m 2 K. Tepelně technické vlastnosti uvedené a střešní konstrukce je z hlediska platné ČSN nevyhovující Podlahové nezateplené konstrukce na zemi U 2,311 W/m 2 K. Tepelně technické vlastnosti uvedených konstrukcí jsou z hlediska platné ČSN nevyhovující. Původní zdvojená okna v dřevěném rámu U 2,8 W/m 2 K se souč. spárové průvzdušnosti i LV 1,4 m 2 /spa -0,67. Prosklené vstupní kovové dveře a stěny U 5,0 W/m 2 K se souč. párové průvzdušnosti i LV 3,6 m 2 /spa -0,67. Tepelně technické vlastnosti uvedených původních konstrukcí jsou z hlediska platné ČSN nevyhovující

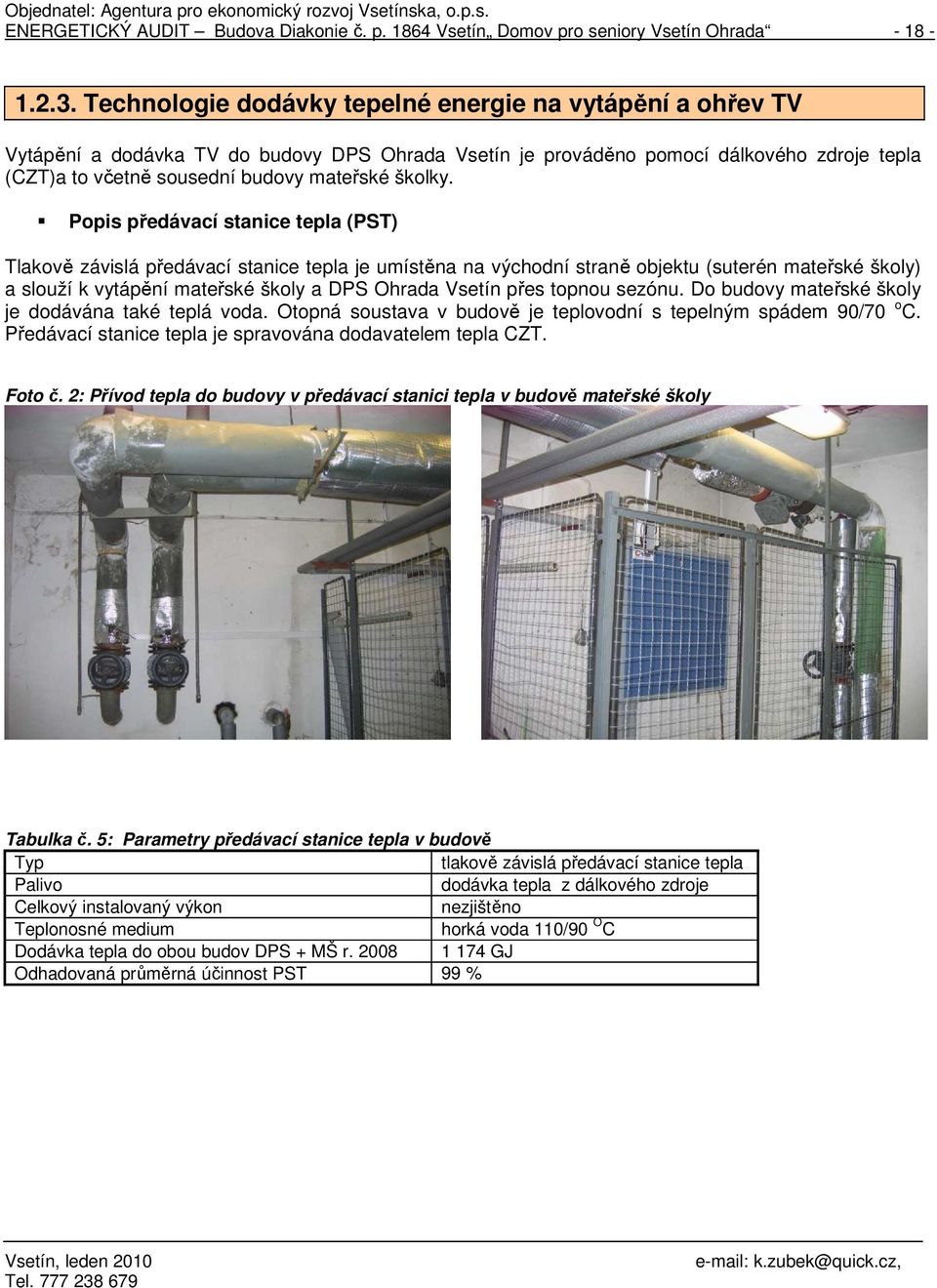

18 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Technologie dodávky tepelné energie na vytápění a ohřev TV Vytápění a dodávka TV do budovy DPS Ohrada Vsetín je prováděno pomocí dálkového zdroje tepla (CZT)a to včetně sousední budovy mateřské školky. Popis předávací stanice tepla (PST) Tlakově závislá předávací stanice tepla je umístěna na východní straně objektu (suterén mateřské školy) a slouží k vytápění mateřské školy a DPS Ohrada Vsetín přes topnou sezónu. Do budovy mateřské školy je dodávána také teplá voda. Otopná soustava v budově je teplovodní s tepelným spádem 90/70 o C. Předávací stanice tepla je spravována dodavatelem tepla CZT. Foto č. 2: Přívod tepla do budovy v předávací stanici tepla v budově mateřské školy Tabulka č. 5: Parametry předávací stanice tepla v budově Typ tlakově závislá předávací stanice tepla Palivo dodávka tepla z dálkového zdroje Celkový instalovaný výkon nezjištěno Teplonosné medium horká voda 110/90 O C Dodávka tepla do obou budov DPS + MŠ r GJ Odhadovaná průměrná účinnost PST 99 %

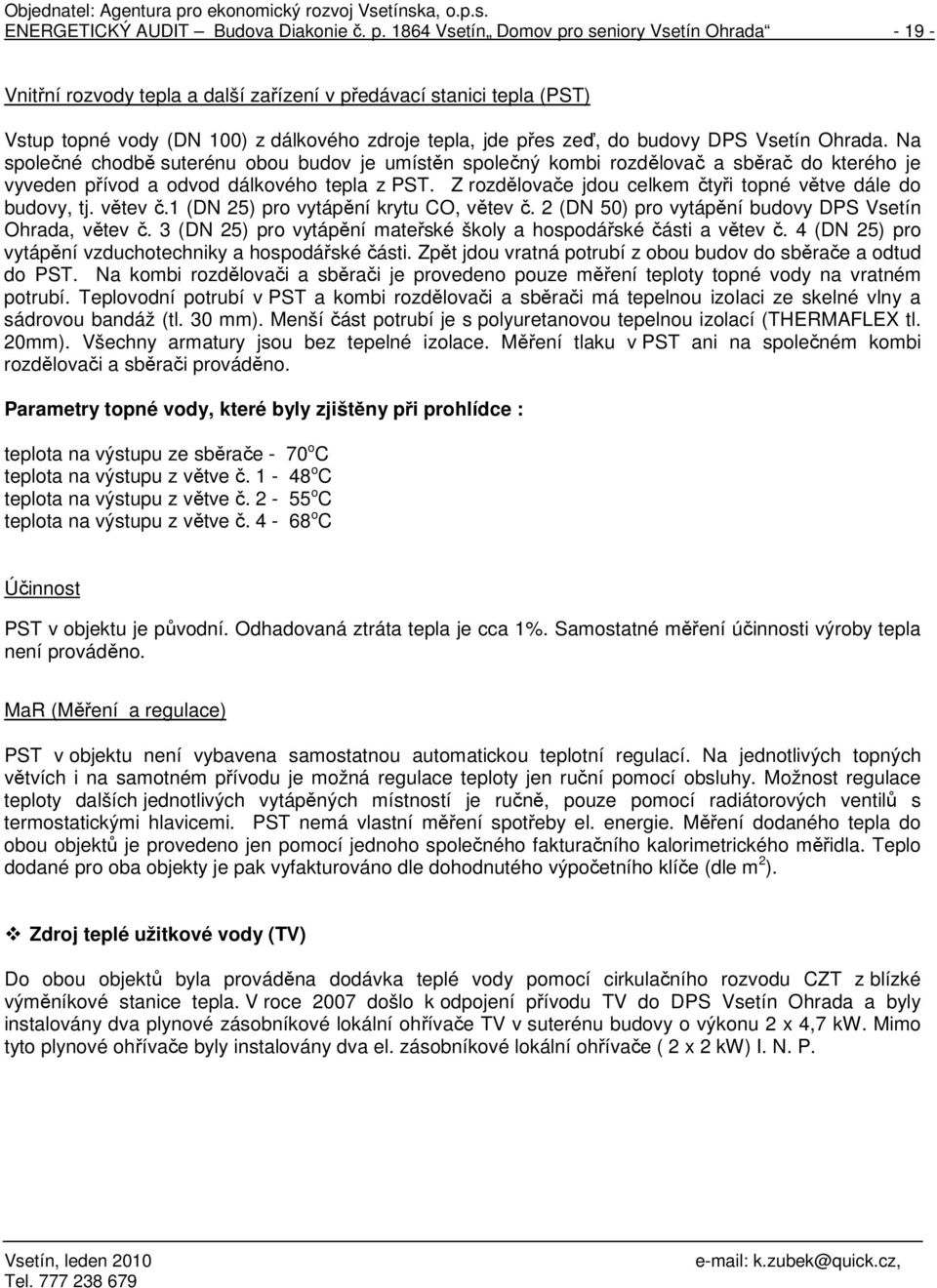

19 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Vnitřní rozvody tepla a další zařízení v předávací stanici tepla (PST) Vstup topné vody (DN 100) z dálkového zdroje tepla, jde přes zeď, do budovy DPS Vsetín Ohrada. Na společné chodbě suterénu obou budov je umístěn společný kombi rozdělovač a sběrač do kterého je vyveden přívod a odvod dálkového tepla z PST. Z rozdělovače jdou celkem čtyři topné větve dále do budovy, tj. větev č.1 (DN 25) pro vytápění krytu CO, větev č. 2 (DN 50) pro vytápění budovy DPS Vsetín Ohrada, větev č. 3 (DN 25) pro vytápění mateřské školy a hospodářské části a větev č. 4 (DN 25) pro vytápění vzduchotechniky a hospodářské části. Zpět jdou vratná potrubí z obou budov do sběrače a odtud do PST. Na kombi rozdělovači a sběrači je provedeno pouze měření teploty topné vody na vratném potrubí. Teplovodní potrubí v PST a kombi rozdělovači a sběrači má tepelnou izolaci ze skelné vlny a sádrovou bandáž (tl. 30 mm). Menší část potrubí je s polyuretanovou tepelnou izolací (THERMAFLEX tl. 20mm). Všechny armatury jsou bez tepelné izolace. Měření tlaku v PST ani na společném kombi rozdělovači a sběrači prováděno. Parametry topné vody, které byly zjištěny při prohlídce : teplota na výstupu ze sběrače - 70 o C teplota na výstupu z větve č o C teplota na výstupu z větve č o C teplota na výstupu z větve č o C Účinnost PST v objektu je původní. Odhadovaná ztráta tepla je cca 1%. Samostatné měření účinnosti výroby tepla není prováděno. MaR (Měření a regulace) PST v objektu není vybavena samostatnou automatickou teplotní regulací. Na jednotlivých topných větvích i na samotném přívodu je možná regulace teploty jen ruční pomocí obsluhy. Možnost regulace teploty dalších jednotlivých vytápěných místností je ručně, pouze pomocí radiátorových ventilů s termostatickými hlavicemi. PST nemá vlastní měření spotřeby el. energie. Měření dodaného tepla do obou objektů je provedeno jen pomocí jednoho společného fakturačního kalorimetrického měřidla. Teplo dodané pro oba objekty je pak vyfakturováno dle dohodnutého výpočetního klíče (dle m 2 ). Zdroj teplé užitkové vody (TV) Do obou objektů byla prováděna dodávka teplé vody pomocí cirkulačního rozvodu CZT z blízké výměníkové stanice tepla. V roce 2007 došlo k odpojení přívodu TV do DPS Vsetín Ohrada a byly instalovány dva plynové zásobníkové lokální ohřívače TV v suterénu budovy o výkonu 2 x 4,7 kw. Mimo tyto plynové ohřívače byly instalovány dva el. zásobníkové lokální ohřívače ( 2 x 2 kw) I. N. P.

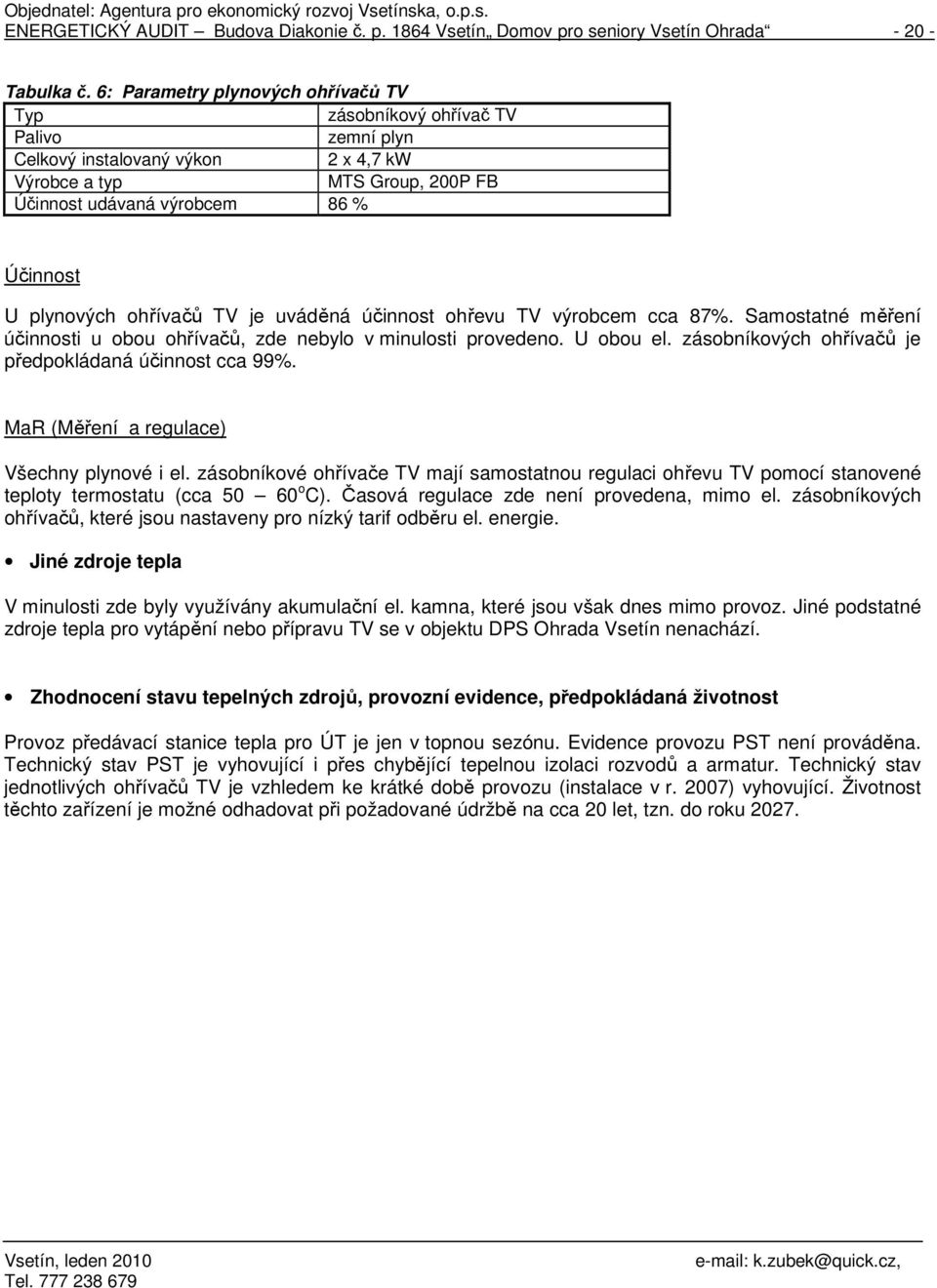

20 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Tabulka č. 6: Parametry plynových ohřívačů TV Typ zásobníkový ohřívač TV Palivo zemní plyn Celkový instalovaný výkon 2 x 4,7 kw Výrobce a typ MTS Group, 200P FB Účinnost udávaná výrobcem 86 % Účinnost U plynových ohřívačů TV je uváděná účinnost ohřevu TV výrobcem cca 87%. Samostatné měření účinnosti u obou ohřívačů, zde nebylo v minulosti provedeno. U obou el. zásobníkových ohřívačů je předpokládaná účinnost cca 99%. MaR (Měření a regulace) Všechny plynové i el. zásobníkové ohřívače TV mají samostatnou regulaci ohřevu TV pomocí stanovené teploty termostatu (cca o C). Časová regulace zde není provedena, mimo el. zásobníkových ohřívačů, které jsou nastaveny pro nízký tarif odběru el. energie. Jiné zdroje tepla V minulosti zde byly využívány akumulační el. kamna, které jsou však dnes mimo provoz. Jiné podstatné zdroje tepla pro vytápění nebo přípravu TV se v objektu DPS Ohrada Vsetín nenachází. Zhodnocení stavu tepelných zdrojů, provozní evidence, předpokládaná životnost Provoz předávací stanice tepla pro ÚT je jen v topnou sezónu. Evidence provozu PST není prováděna. Technický stav PST je vyhovující i přes chybějící tepelnou izolaci rozvodů a armatur. Technický stav jednotlivých ohřívačů TV je vzhledem ke krátké době provozu (instalace v r. 2007) vyhovující. Životnost těchto zařízení je možné odhadovat při požadované údržbě na cca 20 let, tzn. do roku 2027.

21 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Rozvody tepla Do budovy DPS Ohrada Vsetín jde teplo pro ÚT z blízké výměníkové stanice tepla pomocí topného kanálu v zemi. Z PST jde teplo do budovy pomocí ocelových zaizolovaných trubek (2 x DN100) do suterénu budovy. Tepelná izolace těchto rozvodů (skelná vata + sádrová bandáž, tl. 30 mm) je bez většího poškození. rozvody ÚT Teplovodní dvoutrubkové rozvody ÚT, včetně otopných těles jsou původní z roku V samotném objektu jsou k jednotlivým radiátorům vedeny hlavní i vedlejší rozvody pod stropem, na zdi a pod omítkou. Hlavní i vedlejší rozvod ÚT je proveden z ocelových bezešvých trubek. Hlavní rozvody jsou provedeny s tepelnou izolací (skelná vata+al fólie nebo skelná vata +sádrová bandáž) o tl. cca 30 mm. Vedlejší rozvody jsou bez tepelné izolace. Otopná tělesa jsou většinou litinová článková, která jsou osazena funkčními radiátorovými ventily s termostatickými hlavicemi vše dimenzováno na tepelný spád 90/70 0 C. Otopná soustava je hydraulicky vyvážená, nedochází zde k nedotápění topných těles na konci soustavy. rozvody TV Původní cirkulační rozvod TV byl v budově zrušen a nahrazen rozvodem z lokálních zásobníkových ohřívačů TV bez nucené cirkulace. Rozvody TV (převážně plastové trubky) jsou od ohřívačů TV vedeny převážně na zdi, s dodatečnou polyuretanovou tepelnou izolací o tl. cca 5 10 mm. U jednotlivých spotřebičů TV tzn. umyvadlo a sprchy, jsou použity jak původní kohoutové výtokové armatury tak i nové pákové vodovodní baterie (rekonstruované sociální prostory) a v kuchyni bezdotykové (kuchyň). Provedení, tloušťka a kvalita izolace tepelných rozvodů ÚT a TV nevyhovuje novým předpisům (vyhláška č.151/2001 Sb.), kde jsou stanoveny minimální tloušťky tepelných izolací vnitřních rozvodů (platí pro nová nebo rekonstruovaná zařízení) Rozvody a zdroj zemního plynu Zemní plyn je používán v budově pro dva plynové ohřívače TV a pro plynový spotřebiče umístěné v kuchyni. Dodavatelem zemního plynu je SMP, a.s. Do objektu je zemní plyn přiveden z venkovní nízkotlaké přípojky, která je vyvedena do venkovní uzavíratelné skřínce ve zděném výklenku (severní strana objektu), kde je instalován HUP. Ihned po vstupu plynovodu do objektu je zde instalován fakturační plynoměr. Plynovod je dále veden k jednotlivým spotřebičům včetně prostoru kuchyně. Tady je také provedena odbočka do budovy mateřské školy a instalován podružný plynoměr pro měření spotřeby zemního plynu v této části budovy. Plynovod je veden pomocí ocelových bezešvých trubek po zdi, pod stropem v trubkových objímkách.

22 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Podstatné spotřebiče zemního plynu Nejpodstatnější plynové spotřebiče (rok 2008): Tabulka č.7: Seznam významných plynových spotřebičů objektu a jejich odhadovaná spotřeba v r Popis Rok výroby Ks Celkový příkon (kw) Odhadovaný počet hodin provozu v roce Spotřeba ZP za rok ( GJ) Plynové ohřívače TV , ,4 85,0 Plynové spotřebiče v kuchyni ,7 15,0 Celkem 125,1 100 Celkové množství zemního plynu je spotřebováno v budově pro provoz plynových ohřívačů a pl. spotřebičů v kuchyni. % Rozvody elektro zdroj el. energie Podklady o rozvodech elektro jsou součástí Zpráv o periodických revizích elektrického zařízení. Výchozí revizní zpráva nebyla v době zpracování EA k dispozici. Budova DPS Vsetín Ohrada, je napojena na rozvodnou síť el. energie pomocí zemní venkovní přípojky z přípojkové skříně RIS, odkud je napájen hlavní rozvaděč RH napájecí proudovou soustavou 400/230V, 50Hz, TN-C. Zde je provedeno napojení na distribuční síť ČEZ, a. s. Napájení hlavního rozvaděče je z přípojkové skříně RIS kabelem AYKY 3x150+95mm 2. Hlavní oceloplechový rozvaděč RH je umístěn v suterénu. Rozvaděč je rozdělen na dvě části, tj. část pro DPS Vsetín Ohrada a mateřskou školu. Každá část má svůj samostatný fakturační elektroměr. Z hlavního rozvaděče jsou pak napojeny další podružné světelné a motorové rozvaděče v budově. Jednotlivé rozvody (AYKY, CYKY) v budově jsou provedeny většinou v omítce nebo pod stropem (chodba suterén). Při prohlídce bylo namátkově na přístupných místech zkontrolováno, že se vodiče nadměrně neohřívají. Rozvodná soustava: 3+PEN 400/230V 50 Hz/ TN-C Ochrana dle ČSN : - neživých částí: nulováním dle CSN (samočinné odpojení od zdroje dle , pospojování jako přídavná ochrana) - polohou Energetický audit vychází z fakturačních údajů, které byly v době zpracování EA k dispozici. Odběrné místo objektu má stávající sazbu C25d Akumulace 8, 3 x 125 A (dvoutarifová sazba). Dodavatelem elektrické energie je ČEZ, a.s.

23 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Podstatné spotřebiče el. energie V následující tabulce je specifikace nejpodstatnějších el. spotřebičů v budově: Tabulka č. 8: Seznam významných el. spotř. budovy a jejich předp. spotřeba v r Popis Rok výroby Ks Celkový el. příkon (kw) Odhadovaný počet hodin provozu v roce Spotřeba za rok ( kwh) El. ohřívače TV , ,3 Osvětlení , ,8 Kuchyň , ,3 Prádelna , ,6 Ostatní ,9 Celkem ,0 *Spotřeby el. energie u výše uvedených el. spotřebičů jsou pouze odhadnuty (orientační hodnoty) na základě informací o provozu od jejich obsluhy (neexistuje samostatné měření spotřeby el. spotřebičů). **Spotřeba el. energie je u jednotlivých elektrospotřebičů vynásobena součinitelem současnosti v provozu. Spotřeba el. energie při současném provozu budovy byla odhadnuta, na základě podkladů získaných ke zpracování EA, tj. celkové platby EE za rok Graf č. 3: Podíl jednotl. spotřebičů na celkové spotřebě el. energie v roce 2008 v budově Model spotřeby el. energie v budově DPS Vsetín Ohrada % Ostatní Prádelna Kuchyň Osvětlení El. ohřívače TV (kwh/rok) Nejvyšší odhadovanou spotřebu el. energie v budově v roce 2008 měl provoz kuchyně (el. sporák, trouba, smažící pánev aj.) a prádelny (největší spotřebiče jsou zde 5 x automatické pračky, 1 x sušička a 1 x mandl). Dále pak osvětlení a spotřeba ostatních elektrospotřebičů (drobné i větší el. spotřebiče např. kancelářská technika, rychlovarné konvice, televize, vysavače, ledničky, radiopřehrávače, el. přímotop, infrazářiče, vzduchotechnika, nákladní výtahy atd.). V minulosti zde byly využívány pro vytápění el. akumulační kamna, které jsou však nyní mimo provoz. Většina el. spotřebičů v kuchyni je za dobou své životnosti a jejich technický stav je nevyhovující. El spotřebiče v prádelně jsou novější, ve vyhovujícím technickém stavu.

24 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Osvětlení Při zpracování energetického auditu se využily podklady ze zpráv o periodických revizích elektrického zařízení v budově a místního šetření. Zdroje světla V budově jsou instalovány převážně původní žárovková svítidla s klasickou obyčejnou wolframovou žárovkou, nová zářivková svítidla bez elektronického zapalování (startér+tlumivka) v několika kancelářích a výbojkové osvětlení v nově rekonstruovaných sociálních prostorách. Tabulka č. 9: El. příkon vnitřního ního osvětlení v budově DPS Ohrada Vsetín Celek Typ El. příkon Počet ( ks) ( W) Žárovky Zářivky Výbojky Celkem Odhadovaná spotřeba el. energie (kwh/rok) Osvětlovaná plocha (m 2 ) Odhadovaná spotřeba el. energie (kwh/ m 2 rok) Graf č. 4: El.příkon osvětlení v budově DPS Ohrada Vsetín El.příkon osvětlení v budově zářivky 5,1% výbojky 2,3% žárovky 92,6% Procentuální podíl jednotlivých typů osvětlení na celkovém el. příkonu je znázorněn v grafu. Nejvyšší podíl na celkovém osvětlení v budově, mají svítidla žárovková, která jsou zastoupena cca 93 %. Zářivková svítidla jsou zastoupena cca 5 % (kanceláře, kuchyň, prádelna) a výbojky cca 2% (chodby a sociální prostory). Instalace Stáří instalace je u původního osvětlení 34 a více let. V kancelářích byla nová svítidla instalována v r

25 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Automatické řízení intenzity osvětlení a doby provozu osvětlovací soustavy V prostorách budovy není žádná automatická regulace na zapínání a vypínání osvětlení, tj. ovládání je ručně (pomocí vypínačů), pohybová čidla nejsou instalována. Čištění svítidel a okenních otvorů Původní svítidla jsou jen s menším znečištěním z vnitřní strany. Okna i dveře v osvětlovaných prostorech jsou většinou s menším znečištěním. Měření a prohlídka svítidel Podrobné měření osvětlení zde v minulosti nebylo provedeno. Při prohlídce objektu jsme provedli kontrolní orientační měření osvětlenosti digitálním luxmetrem (MS 4 IN 1). Měření bylo provedeno v ranních hodinách bez příspěvku denního osvětlení. Tabulka č. 10: Hodnocení osvětlovací soustavy a její údržby v objektu Jídelna Prostor Vstup do budovy Kancelář správce Osvětlenost dle ČSN (lx) Osvětlovaná plocha (m 2 ) Orientace místnosti jihovýchod západ západ Převažující druh svět.zdrojů žárovky žárovky zářivky Elektronický předřadník - - ne Barevný tón světla žlutý žlutý modrý Počet zdrojů osvětlení (ks) Instalovaný el. příkon (W) Instalovaný el. příkon (W/m 2 ) Odhadovaná spotřeba el. (kwh/rok) Odhadovaná spotřeba el. (kwh/ m 2 rok) Stav svítidel čistá čistá čistá strop bílý, žluté + Povrch(strop, podlaha, zdi, strop bílý, žluté oranž. zdi, podlaha okna) zdi, světlá dlažba PVC tmavé bílý strop, zelené zdi, tmavá podlaha Stav povrchu mírně znečištěný mírně znečištěný mírně znečištěný s příspěvkem Změřená venk.osv. (lx) osvětlenost jen venkovní (lx) osvětlení (lx) Stav z hlediska energ. hospodárnosti vyhovuje vyhovuje vyhovuje Stav z hlediska osvětlenosti nevyhovuje nevyhovuje nevyhovuje Ukazatel Výměna světelných zdrojů Rovnoměrnost osvětlení Čištění svítidel Čištění průsvitných konstrukcí Celkem Stupnice hodnocení: 0 nehodnocen, 1 vyhovuje, 2 většinou vyhovuje, 3 většinou nevyhovuje, 4 - nevyhovuje Ve všech měřených prostorech je původní osvětlení z hlediska ČSN EN nevyhovující. Provedené světelné soustavy jsou navržené dle starších norem v osmdesátých letech minulého století, proto osvětlenost měřených prostor je nedostatečná.

26 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Vzduchotechnika (větrání a klimatizace) V prostoru kuchyně je instalována původní přetlaková vzduchotechnická jednotka s vytápěním, která je v současné době využívána. Odvod odpadního vzduchu je proveden v suterénu na východní část fasády (po rekonstrukci). Sociální prostory jsou vybaveny odtahovými ventilátory s časovým spínáním. V ostatních prostorech je výměna vzduchu prováděna převážně přirozeným způsobem. Čerstvý vzduch je pak přirozeně přisáván z venkovního prostoru přes okna Významné energetické výrobní technologie Nejvýznamnější využívaná energetická výrobní technologie v objektu je předávací stanice tepla, technologie kuchyně a prádelny. Větší množství odpadového tepla tak vzniká především při sušení prádla, kdy horký vlhký vzduch je přes fasádu vyfukován ven. Ostatní technologie s vyšším elektrickým nebo tepelným výkonem v budově jsou využívány pouze nárazově a jejich využití odpadního tepla je vzhledem k této skutečnosti nereálné. Mezi podstatné vnitřní energetické zisky patří tepelné zisky dodávané ve formě tepla z přítomných osob, vnitřního osvětlení, rozvodů TV, ztráty z rozvodů předávací stanice tepla aj. Mezi vnější energetické zisky patří tepelné zisky dodávané ve formě tepla obsaženého ve sluneční energii, tj. zisk od oslunění. Průměrný zisk pro budovy v ČR je cca 650 kwh/m 2 až 900 kwh/m 2.

27 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Zhodnocení výchozího stavu Bilance výroby tepelné energie z vlastních zdrojů Účinnost výroby tepla v plynových ohřívačích - plynové zásobníkové ohřívače OV1 a OV2 jsou instalovány od roku 2007 a byly uvedeny do provozu ve stejném roce. Na obou ohřívačích nebylo v minulosti prováděno měření emisí. Z údajů výrobce ohřívačů byla stanovena uvedená průměrná účinnost výroby tepla: OV1 a OV2 86 % (výhřevnost zemního plynu cca 34,06 MJ/m 3 ) Dle vyhlášky č.150/2001 Sb., příloha č. 2 je pro výkon plynového kotle s výkonem do 0,5 MW stanovena minimální účinnost výroby tepelné energie 85%. Porovnáním účinnosti prezentovanou výrobci bylo zjištěno, že stávající plynový zdroj pro ohřev TV pravděpodobně vyhovuje výše uvedenému předpisu. Tabulka č.11: Bilance výroby tepelné energie (TV) z vlastního energetického zdroje Roční hodnota Ukazatel Jednotka výroby tepla r Instalovaný elektrický výkon celkem MW - Instalovaný tepelný výkon celkem MW 0,009 Dosažitelný elektrický výkon celkem MW - Pohotový elektrický výkon celkem MW - Výroba elektřiny MWh 0,000 Prodej elektřiny (z ř. výroba elektřiny) MWh - Vlastní spotřeba elektřiny na výrobu energie MWh - Spotřeba tepla v palivu na výrobu elektřiny GJ 0,00 Výroba dodávkového tepla GJ 91,53 Prodej tepla GJ - Spotřeba tepla v palivu na výrobu tepla GJ 106,43 Spotřeba tepla v palivu celkem GJ 106,43 Na základě výše uvedených údajů, je v tabulce provedeno vyhodnocení energetické účinnosti a dalších ukazatelů a jsou stanoveny základní technické ukazatele vlastního energetických zdrojů tepla. Tabulka č.12: Základní technické ukazatele zdrojů TV Název ukazatele Jednotka Výpočtová hodnota výroby tepla r Roční energetická účinnost zdroje % 0,86 Roční energetická účinnost výroby elektrické energie % - Roční energetická účinnost výroby tepla % - Specifická spotřeba tepla v palivu na výrobu elektřiny GJ/MWh 1,16 Specifická spotřeba tepla v palivu na výrobu tepla GJ/GJ - Roční využití instalovaného elektrického výkonu hod./rok - Roční využití dosažitelného elektrického výkonu hod./rok 0,86 Roční využití pohotového elektrického výkonu hod./rok - Roční využití instalovaného tepelného výkonu hod./rok -

28 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Energetické bilance Výchozí roční energetická bilance areálu DPS Ohrada Vsetín v cenách roku 2008 a 2010 je zpracována v následující tabulce. Při zpracování energetického auditu nebyly k dispozici přesnější informace o spotřebách energií v průběhu minulých let. Proto jsou energetické bilance provedeny dle výpočtu při standardizovaném provozu budovy. Tabulka č. 13: Energetická bilance stávající stav r *r řádek Ukazatel GJ/rok Kč/rok GJ/rok Kč/rok 1 Vstupy paliva a energie 1 096, , , ,1 2 Změna zásob paliv 0,0 0,0 0,0 0,0 3 Spotřeba paliva a energie 1 096, , , ,1 4 Prodej energie cizím 13, ,0 13, ,0 5 Konečná spotřeba paliv a energie v objektu (ř.3-ř.4) 1 082, , , ,2 6 Ztráty v rozvodech a na zdroji ( z ř.5 ) 23, ,6 23, ,3 7 Spotřeba energie na vytápění a ohřev TV ( z ř.5 ) 916, ,4 916, ,4 8 Spotřeba energie na technologii a ostatní procesy(z ř.5) 142, ,5 142, ,5 * v cenách r a při standardním režimu vytápění Tabulka č. 14: Podrobná energetická bilance řádek Ukazatel stávající stav r *r.2010 GJ/rok Kč/rok GJ/rok Kč/rok Vstupy paliva a energie 1 096, , , ,1 1 Elektrická energie (EE) 132, ,7 132, ,1 Teplo (TE) 824, ,9 824, ,2 Zemní plyn (ZP) 138, ,2 138, ,9 2 Změna zásob paliv 0,0 0,0 0,0 0,0 Spotřeba paliva a energie 1 096, , , ,1 3 Elektrická energie 132, ,7 132, ,1 Teplo 824, ,9 824, ,2 Zemní plyn 138, ,2 138, ,9 4 Prodej energie cizím 13, ,0 13, ,0 Konečná spotřeba energií (ř.3-ř.4) 1 082, , , ,2 5 Elektrická energie 132, ,7 132, ,1 Teplo 824, ,9 824, ,2 Zemní plyn 125, ,9 125, ,9 Ztráty ve vlastním zdroji a rozvodech ( z ř.5 ) 23, ,6 23, ,3 6 Ztráty tepla na zdroji a rozvodech ÚT (TE) 8, ,7 8, ,3 Ztráty tepla na zdroji a rozvodech TV (ZP) 14, ,9 14, ,9 Spotřeba energie na vytápění a TV( z ř.5 ) 916, ,4 916, ,4 Spotřeba tepla na ÚT (TE) 816, ,3 816, ,9 7 Spotřeba tepla na ohřev TV (EE) 8, ,9 8, ,3 Spotřeba tepla na ohřev TV (ZP) 91, ,2 91, ,2 Spotřeba energie na technologii a ostatní procesy (z ř.5) 142, ,5 142, ,5 8 Spotřeba ZP na provoz v objektu 18, ,7 18, ,7 Vstupy paliva a energie 1 096, , , ,1 * v cenách r a při standardním režimu vytápění

29 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Tabulka č. 15: Podstatné energetické zdroje Venkovní Elektrická energie Kabelový rozvod nn v soustavě TN-C 400/230 V AC 50 Hz, dodavatel ČEZ, a. s. kabelový rozvod Zemní plyn Nízkotlaký rozvod ZP Severomoravské plynárenské, a. s. Dálkové teplo Horkovod CZT (Zásobování teplem Vsetín, a. s.) Vlastní uvnitř budovy Zemní plyn 2 x plynový ohřívač TV 9,4 kw Elektrická energie Instalovaný el. příkon podst. el. spotřebičů 108 kw

30 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Energetické hodnocení objektu Výpočet tepelné ztráty je proveden pro: Nejnižší venkovní výpočtová teplota vzduchu - 17 C Střední teplota venkovního vzduchu v topném období t es 3,8 C Počet dní v topném období 240 Krajinná oblast se zřetelem na intenzitu větru chráněná krajina Výpočet tepelných ztrát prostupem a infiltrací objektu, který byl proveden pro optimální stav vytápění je podrobněji uveden v příloze č. 2 tohoto EA. Tabulka č. 16: Tepelné ztráty v objektu DPS Ohrada Vsetín (zóna 1, zóna 2 a zóna3) Tepelné ztráty stávající stav Tepelné ztráty prostupem Část Plocha Celkem (m 2 ) (W) Vnější konstrukce Obvodový plášť Střecha Neprůsvitný Průsvitný, otvorové výplně 621,9 344,0 463, , ,0 463,0 Vnitřní konstrukce Podlaha 455,4 455,4 Strop 0 0 *Celkem (W) 1 884, ,0 Tepelné ztráty infiltrací a větráním Z délky spár Z hyg. požadavků Zvoleno Tepelná ztráta celkem (W) *Celková ztráta včetně přirážek Podíl jednotlivých konstrukcí, infiltrace a větrání na tepelných ztrátách budovy je znázorněn na uvedeném grafu (více v příloze č. 2). Graf č. 5: Rozdělení jednotlivých tepelných ztrát Podíl jed.konstrukcí a infiltrace na tep. ztrátách v celém objektu 0% 25% 20% 35% 11% 9% Neprůsvitný Střecha Strop Průsvitný, otvorové výplně Podlaha Tepelné ztráty infiltrací a větráním Nejvyšší ztráty tepla v celém objektu jsou otvorovými výplněmi (okna + dveře + prosklené plochy+ meziokenní vložky) cca 35% a ztráty infiltrací a větráním cca 25 %. Dále neprůsvitnými obvodovými konstrukcemi cca 20 %, střešní konstrukcí cca 9% a podlahou cca 11 %.

31 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Porovnání prům. součinitele prostupu objektu Při výpočtu spotřeby tepla na vytápění se zpravidla zjišťuje roční spotřeba v GJ za otopné období, a to na základě posouzení stavebních konstrukcí objektu. Metodika tohoto posouzení je dána jednak Vyhláškou 148/2007 Sb. (v platnosti od ), jednak soustavou norem ČSN , ČSN EN ISO 13788, ČSN EN ISO 6946, ČSN EN 832, ČSN EN ISO 12831, ČSN EN ISO a ČSN EN ISO Dle ČSN (2007) bylo u tohoto objektu provedeno porovnání požadovaných a vypočtených průměrných součinitelů prostupu tepla (energetický průkaz příloha č. 2). Podmínka, že objekt je vyhovující z hlediska spotřeb tepelné energie: U em U em,n Tabulka č. 17: Posouzení průměrných souč. prostupu tepla Objekt DPS Ohrada Vsetín Plocha ochlazovaných konstrukcí A (m 2 ) 1 884,3 Vytápěný objem budovy V (m 3 ) 4 857,8 A/V 0,40 Průměrná vnitřní teplota v celé budově ( o C) 20 Výpočtová vnější teplota ( o C) -17 Vytápěná plocha (m 2 ) 1 333,2 Otopné období (počet dnů) 240 Objekt Průměrný součinitel prostupu - vypočtený Průměrný součinitel prostupu - požadovaný Průměrný součinitel prostupu - doporučený U em U em,n U em,n W/(m 2 K) W/(m 2 K) W/(m 2 K) DPS Ohrada Vsetín 1,32 0,67 0,51 nevyhovuje Vyhovuje/nevyhovuje Průměrný součinitel prostupu tepla budovy je dle novelizace ČSN (2007) vyšší než požadovaná hodnota, proto budova s ohledem na energetickou náročnost této normě nevyhovuje. V příloze č. 2 jsou uvedeny tabulky, které ukazují výpočty stavebních konstrukcí a jejich detailní posouzení.

32 ENERGETICKÝ AUDIT Budova Diakonie č. p Vsetín Domov pro seniory Vsetín Ohrada Vstupy energií - jednotlivé ukazatele nakupovaných energií Tepelná energie pro vytápění budovy a spotřeba TV Teplo na vytápění budovy je dodáváno z teplovodu, který vede z výměníkové stanice tepla v sídlišti Ohrada. Do výměníku je teplo dodáváno z horkovodu, dálkového zdroje tepla od firmy CZT (Zásobování teplem Vsetín, a.s.). V předávací stanici tepla je fakturační kalorimetr, který zaznamenává spotřebu tepla pro ÚT a TV obou budov. Měsíčně jsou hrazeny zálohy za teplo a jednou ročně je provedeno celkové vyúčtování dle uzavřené smlouvy o dodávkách tepla. Dále se rozúčtován teplo dle dohodnutého výpočetního klíče. Pro tento odběr je teplo a teplá voda (jen MŠ a AGARTA) rozúčtována mezi odběratele (mateřská škola, DPS Ohrada Vsetín a AGARTA) dle využívané plochy. Výměníková stanice tepla je spravována společností CZT. Vlivem změn cen zemního plynu na trhu se cena tepla od CZT zpravidla každoročně mění. V energetickém auditu je vypočtena hodnota spotřeby tepla na vytápění a TV areálu DPS Ohrada Vsetín na základě dostupných údajů o spotřebě tepla pro ÚT, výpočtu tepelných ztrát, výpočtu spotřeby TV a účinnosti tepelného zdroje a rozvodů tepla. Elektrická energie Fakturační elektroměr pro měření spotřeby celé budovy je umístěn v budově DPS Ohrada Vsetín. V budově se nachází ještě jeden samostatný fakturační elektroměr pro sousední budovu MŠ. Prostory budovy MŠ, které jsou využívány DPS Ohrada Vsetín jsou napájeny ze společného rozvodu MŠ. Spotřeby EE v těchto prostorách nejsou samostatně měřeny a dále fakturovány. Stejná, ale opačná situace je při provozu kuchyně MŚ, která je umístěna v prostoru DPS Ohrada Vsetín. V EA bylo provedeno porovnání stávající sazby s dalšími možnými sazbami provozu odběru el. energie v budově DPS Ohrada Vsetín. Odběratel Diakonie ČCE středisko Vsetín, IČ: , Strmá 34/2, Vsetín 1 Odběrné místo č , Ohrada 1864, Vsetín, elektroměr dvousazbový č , sazba Akumulace 8, C25d, jistič 3 x 125 A. Tabulka č. 18: Posouzení jednotlivých sazeb u odběru EE sazba Spotřeba Stálý plat cena (Kč/kWh) *Celkem (Kč/rok) (kwh) (Kč/rok) , , ,0 CO25d Akumulace 8, 3 x 125A , , , , , , ,0 CO26d Akumulace 8, 3 x 125A , , , ,0 * cena včetně stálých plateb**uvedené ceny jsou bez DPH 20% Z uvedené tabulky vyplývá, že sazba CO25d Akumulace 8 je vzhledem ke spotřebám el. energie (rok 2008) správně zvolená. Stávající zvolená velikost použitého jističe je pravděpodobně vzhledem k instalovanému el. příkonu, zapojení jednotlivých fází a současnosti provozu jednotlivých spotřebičů nadhodnocená. Pokud by se změnila velikost jističe ze 125 A na cca 80 A, byl by finanční rozdíl cca 6 000,- Kč/rok. Tento krok je však nutné podpořit dlouhodobým měřením a sledováním odběrů EE. Z rozboru instalovaného příkonu el. energie, z vlastního provozu a z využití jednotlivých el. spotřebičů lze konstatovat, že nejpodstatnější část spotřeby el. energie je pro provoz kuchyně, prádelny a osvětlení.
