1 MENDELOVA UNIVERZITA V BRNĚ Lesnická a dřevařská fakulta Ústav základního zpracování dřeva Výrobní dokumentace pro realizaci dřevostavby rodinného domu DIPLOMOVÁ PRÁCE 2013/2014 Bc. Václav Váňa

2

3

4 Čestné prohlášení Prohlašuji, že jsem tuto práci: Výrobní dokumentace pro realizaci dřevostavby rodinného domu vypracoval samostatně a veškeré použité prameny a informace jsou uvedeny v seznamu použité literatury. Souhlasím, aby moje práce byla zveřejněna v souladu s 47b zákona č. 111/1998 Sb. o vysokých školách ve znění pozdějších předpisů a v souladu s platnou Směrnicí o zveřejňování vysokoškolských závěrečných prací. Jsem si vědom, že se na moji práci vztahuje zákon č. 121/2000 Sb., autorský zákon, a že Mendelova univerzita v Brně má právo na uzavření licenční smlouvy a užití této práce jako školního díla podle 60 odst. 1 Autorského zákona. Dále se zavazuji, že před sepsáním licenční smlouvy o využití díla jinou osobou (subjektem) si vyžádám písemné stanovisko univerzity o tom, že předmětná licenční smlouva není v rozporu s oprávněnými zájmy univerzity a zavazuji se uhradit případný příspěvek na úhradu nákladů spojených se vznikem díla, a to až do jejich skutečné výše. V Brně, dne: podpis studenta.

5 Poděkování Děkuji své vedoucí práce doc. Dr. Ing. Zdeňce Havířové za odborné vedení a poskytování cenných rad k diplomové práci. Dále děkuji panu Ing. Miroslavovi Pauločákovi, který se ochotně podělil o své zkušenosti. Také bych chtěl poděkovat svým rodičům za podporu po celou dobu studia.

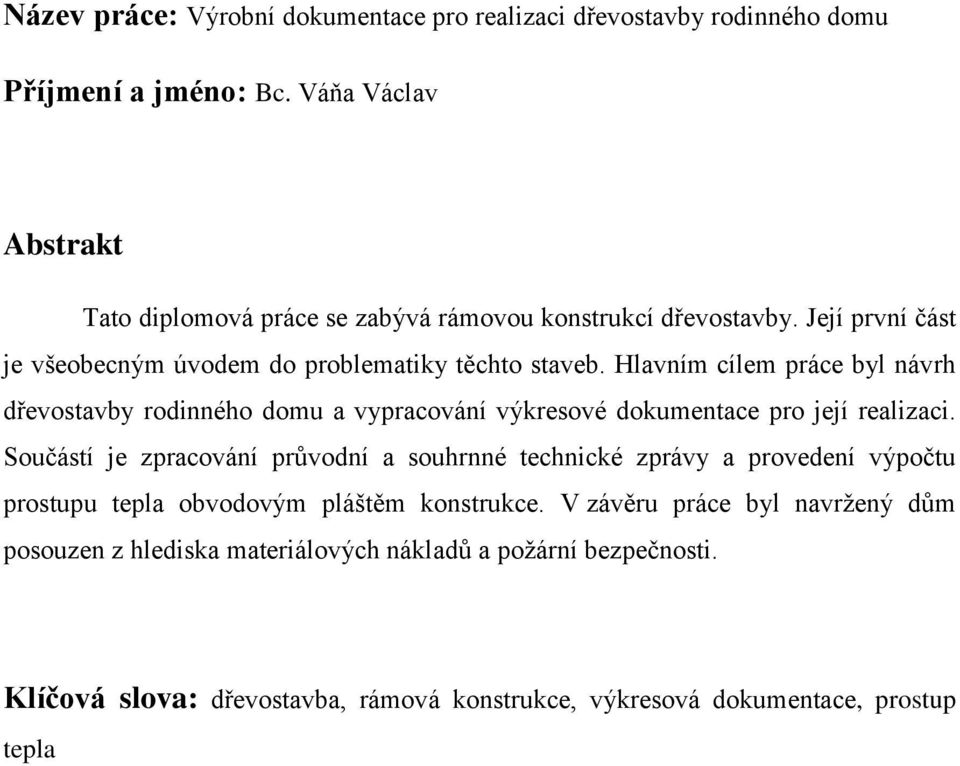

6 Název práce: Výrobní dokumentace pro realizaci dřevostavby rodinného domu Příjmení a jméno: Bc. Váňa Václav Abstrakt Tato diplomová práce se zabývá rámovou konstrukcí dřevostavby. Její první část je všeobecným úvodem do problematiky těchto staveb. Hlavním cílem práce byl návrh dřevostavby rodinného domu a vypracování výkresové dokumentace pro její realizaci. Součástí je zpracování průvodní a souhrnné technické zprávy a provedení výpočtu prostupu tepla obvodovým pláštěm konstrukce. V závěru práce byl navržený dům posouzen z hlediska materiálových nákladů a požární bezpečnosti. Klíčová slova: dřevostavba, rámová konstrukce, výkresová dokumentace, prostup tepla

7 Title of the thesis: Product documentation for realization of family wooden house Surname and name: Bc. Váňa Václav Abstract This diploma thesis describes a frame construction of a wooden structure. The first part of the work is a general introduction into the issues of these buildings. The main purpose was to make a design of a family wooden house and drawing documentation for it s realization. It contains processing accompanying and summarizing technical information and calculation of a thermal transmittance through building envelope construction. Material properties and fire safety of designed house are described in the end of the thesis. Key words: wooden structure, frame construction, drawing documentation, heat transmission

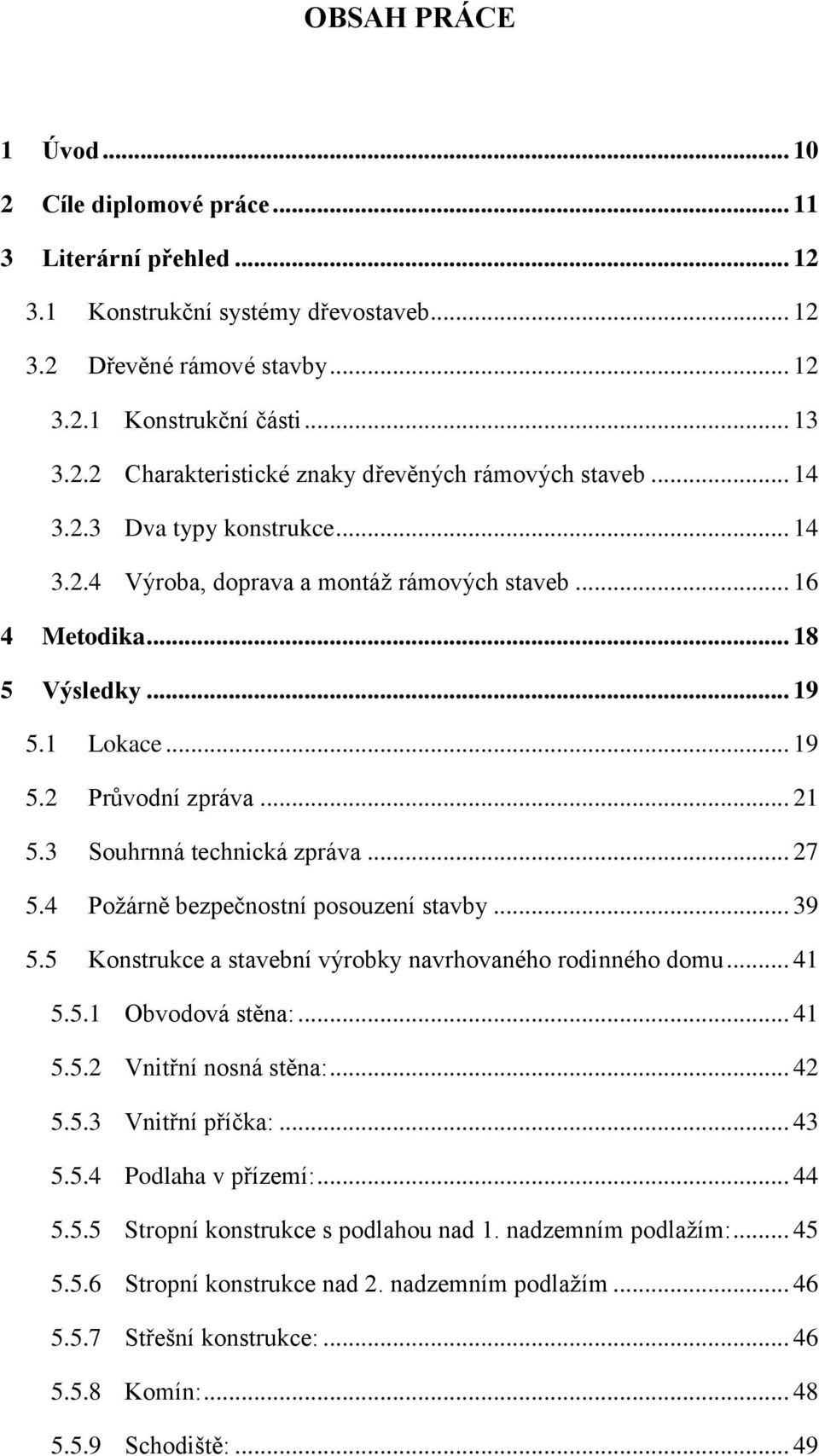

8 OBSAH PRÁCE 1 Úvod Cíle diplomové práce Literární přehled Konstrukční systémy dřevostaveb Dřevěné rámové stavby Konstrukční části Charakteristické znaky dřevěných rámových staveb Dva typy konstrukce Výroba, doprava a montáž rámových staveb Metodika Výsledky Lokace Průvodní zpráva Souhrnná technická zpráva Požárně bezpečnostní posouzení stavby Konstrukce a stavební výrobky navrhovaného rodinného domu Obvodová stěna: Vnitřní nosná stěna: Vnitřní příčka: Podlaha v přízemí: Stropní konstrukce s podlahou nad 1. nadzemním podlažím: Stropní konstrukce nad 2. nadzemním podlažím Střešní konstrukce: Komín: Schodiště:... 49

9 Okna: Dveře: Garážová vrata: Klempířské výrobky: Základní komplexní tepelně technické posouzení stavební konstrukce Výpočet součinitele prostupu tepla U pro obvodovou stěnu Výpočet kondenzace pro obvodovou stěnu Výpočet součinitele prostupu tepla U pro střešní konstrukci Výpočet kondenzace pro střešní konstrukci Diskuze Závěr Summary Seznam použité literatury Seznam obrázků a grafů Seznam tabulek Přílohy... 77

10 1 Úvod Mezi laickou veřejností existují mylné představy o dřevostavbách. Lidé často pokládají dřevěné domy za dávnou minulost, protože podle nich nemají pozitivní vlastnosti, a dřevo jako stavební materiál považují za nevhodný a s nízkou odolností proti chladu, hluku a požáru. Opak je však pravdou. Dřevostavby mají nejen dlouhou a zajímavou historii, ale i v moderním stavebnictví si získávají stále větší oblibu. Největší zásluhu na tom mají samotné vynikající vlastnosti dřeva, a to hlavně mechanické, tepelně-technické a akustické, dále jeho snadná dostupnost, výborná opracovatelnost a dostatečná pevnost. Mezi velmi ceněné vlastnosti dřeva patří jeho nízké tepelně-akumulační schopnosti. Ty umožňují jednak rychlé zvýšení vnitřní teploty vzduchu i povrchové teploty stěn při zimním vytápění nebo naopak v letním období udržení příjemného klima v interiéru. Zájemce o dřevostavby proto ovlivňuje i energetické hledisko, vždyť celé období životnosti stavby se vyznačuje šetřením provozními energiemi. V neposlední řadě je to i příznivá ekonomická cena, která hovoří ve prospěch dřevostaveb. Pro stavbu dřevěných domů se v současné době používají lehké rámové konstrukce vyplněné vysoce účinnou izolací, která zajišťuje jejich nadstandardní tepelnou ochranu a nevyžaduje zbytečné zvětšování konstrukce obvodových stěn, čímž dochází ke snížení investičních nákladů. Největší výhodou při vlastní realizaci dřevostavby oproti klasickým zděným domům je konstrukční způsob, který minimalizuje nároky na vybavení staveniště, zatížení okolí při výstavbě a dobu výstavby. Zákazník může v dřevostavbě bydlet již za několik týdnů po zahájení její realizace. Další významnou předností je i suchý proces výstavby, který zcela eliminuje poruchy a vady způsobené vlivem technologické vlhkosti, a zákazník tedy může dřevěný dům užívat ihned po ukončení výstavby. Žít zdravě znamená i zdravě bydlet. V dřevostavbách není nic, co by působilo rušivě. Dřevo vyzařuje teplo, příjemně voní a působí na člověka i esteticky. 10

11 2 Cíle diplomové práce Hlavním cílem práce bylo navrhnout dřevostavbu rodinného domu a vypracovat výrobní dokumentaci pro její realizaci. Jednotlivé dílčí cíle se dají definovat takto: - navržení dispozice stavby v souladu s platnými hygienickými předpisy a požadavky příslušných norem - návrh skladby jednotlivých konstrukcí s použitím podkladů firmy Haas-Fertigbau - vytvoření stavebních výkresů - posouzení skladeb obvodového pláště konstrukce z hlediska tepelné ochrany budov - vypracování výrobní dokumentace pro realizaci stavby a výkazu materiálu - základní posouzení navrženého rodinného domu z hlediska požární bezpečnosti 11

12 3 Literární přehled 3.1 Konstrukční systémy dřevostaveb V dřevěných stavbách se v současné době používají tři základní konstrukční systémy: dřevěné rámové konstrukce, skeletové dřevostavby a dřevěné masivní stavby, které se od sebe odlišují charakteristickými specifiky. Patří mezi ně především přenos zatížení, reakce vzniklé tímto zatížením a vnitřními silami a pevnost modelu. Skeletová soustava je tvořena svislými prvky a vodorovnými průvlaky velkých dimenzí, které tvoří nosnou kostru celé stavby. Výplně obvodových stěn, stejně jako vnitřní příčky, jsou nenosné, zajišťují však prostorovou pevnost konstrukce. Opláštění obvodových stěn má funkci ochrannou a výplňovou, ne však výztužnou, a nemá ani vliv na přenos zatížení. Tuto funkci plní soustava ztužidel, a to příčných a podélných. Masivní dřevostavby, jsou konstrukce, jejichž nosné stěny jsou vyrobeny buď z plných profilů, což je typické u srubových konstrukcí, nebo skládáním či lepením jednotlivých vrstev přířezů a jejich následným spojováním, čímž se vyznačují stavby z masivních dřevěných panelů. Pro zajištění požadavků na tepelnou ochranu budovy je nosná dřevěná stěna doplněna tepelně-izolační vrstvou. (Kolektiv autorů, 2008, Dřevostavitel, 2014) 3.2 Dřevěné rámové stavby Dřevěné rámové konstrukce jsou dnes nejčastěji používaným typem stavebního systému dřevostaveb. Jejich základem je dřevěný rám z opracovaného řeziva, který se skládá z dřevěných svislých prvků (stojek) a horního a spodního pásu. Rám tvoří nosnou kostru stěny a je opláštěný vhodnými velkoplošnými materiály (dřevotřísková deska, OSB deska, sádrovláknitá deska, cementotřísková deska apod.), které na rozdíl od skeletových konstrukcí mají výztužný charakter a spolupůsobí při přenosu zatížení. Jednotlivé dřevěné rámy se odlišují svou konstrukcí, jež je přizpůsobena rozdílným funkcím, které plní. Člení se pak na rámy obvodové, příčkové, stropní, střešní a podlahové. (Kolektiv autorů, 2008, Dřevostavitel, 2014) 12

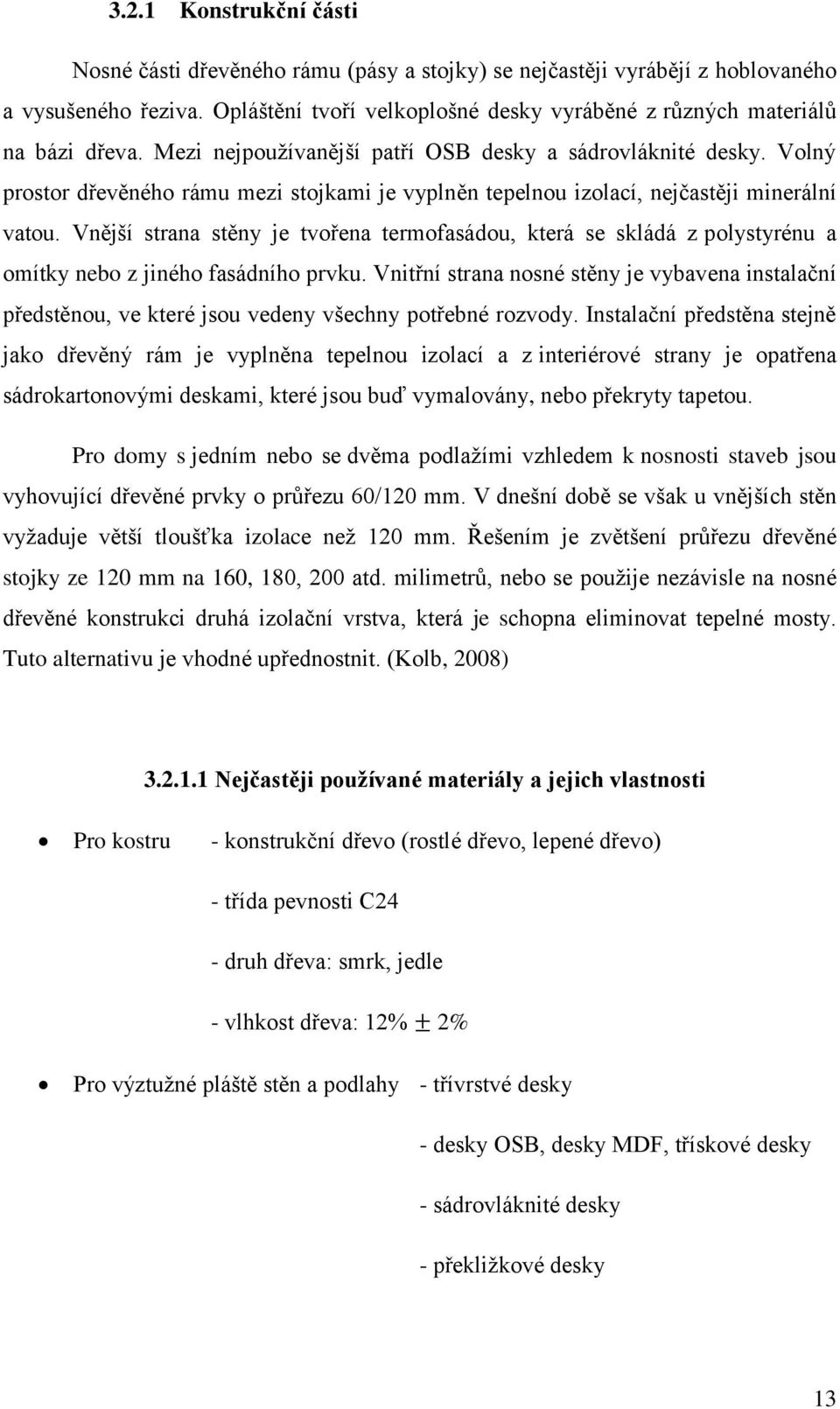

13 3.2.1 Konstrukční části Nosné části dřevěného rámu (pásy a stojky) se nejčastěji vyrábějí z hoblovaného a vysušeného řeziva. Opláštění tvoří velkoplošné desky vyráběné z různých materiálů na bázi dřeva. Mezi nejpoužívanější patří OSB desky a sádrovláknité desky. Volný prostor dřevěného rámu mezi stojkami je vyplněn tepelnou izolací, nejčastěji minerální vatou. Vnější strana stěny je tvořena termofasádou, která se skládá z polystyrénu a omítky nebo z jiného fasádního prvku. Vnitřní strana nosné stěny je vybavena instalační předstěnou, ve které jsou vedeny všechny potřebné rozvody. Instalační předstěna stejně jako dřevěný rám je vyplněna tepelnou izolací a z interiérové strany je opatřena sádrokartonovými deskami, které jsou buď vymalovány, nebo překryty tapetou. Pro domy s jedním nebo se dvěma podlažími vzhledem k nosnosti staveb jsou vyhovující dřevěné prvky o průřezu 60/120 mm. V dnešní době se však u vnějších stěn vyžaduje větší tloušťka izolace než 120 mm. Řešením je zvětšení průřezu dřevěné stojky ze 120 mm na 160, 180, 200 atd. milimetrů, nebo se použije nezávisle na nosné dřevěné konstrukci druhá izolační vrstva, která je schopna eliminovat tepelné mosty. Tuto alternativu je vhodné upřednostnit. (Kolb, 2008) Nejčastěji používané materiály a jejich vlastnosti Pro kostru - konstrukční dřevo (rostlé dřevo, lepené dřevo) - třída pevnosti C24 - druh dřeva: smrk, jedle - vlhkost dřeva: 12% 2% Pro výztužné pláště stěn a podlahy - třívrstvé desky - desky OSB, desky MDF, třískové desky - sádrovláknité desky - překližkové desky 13

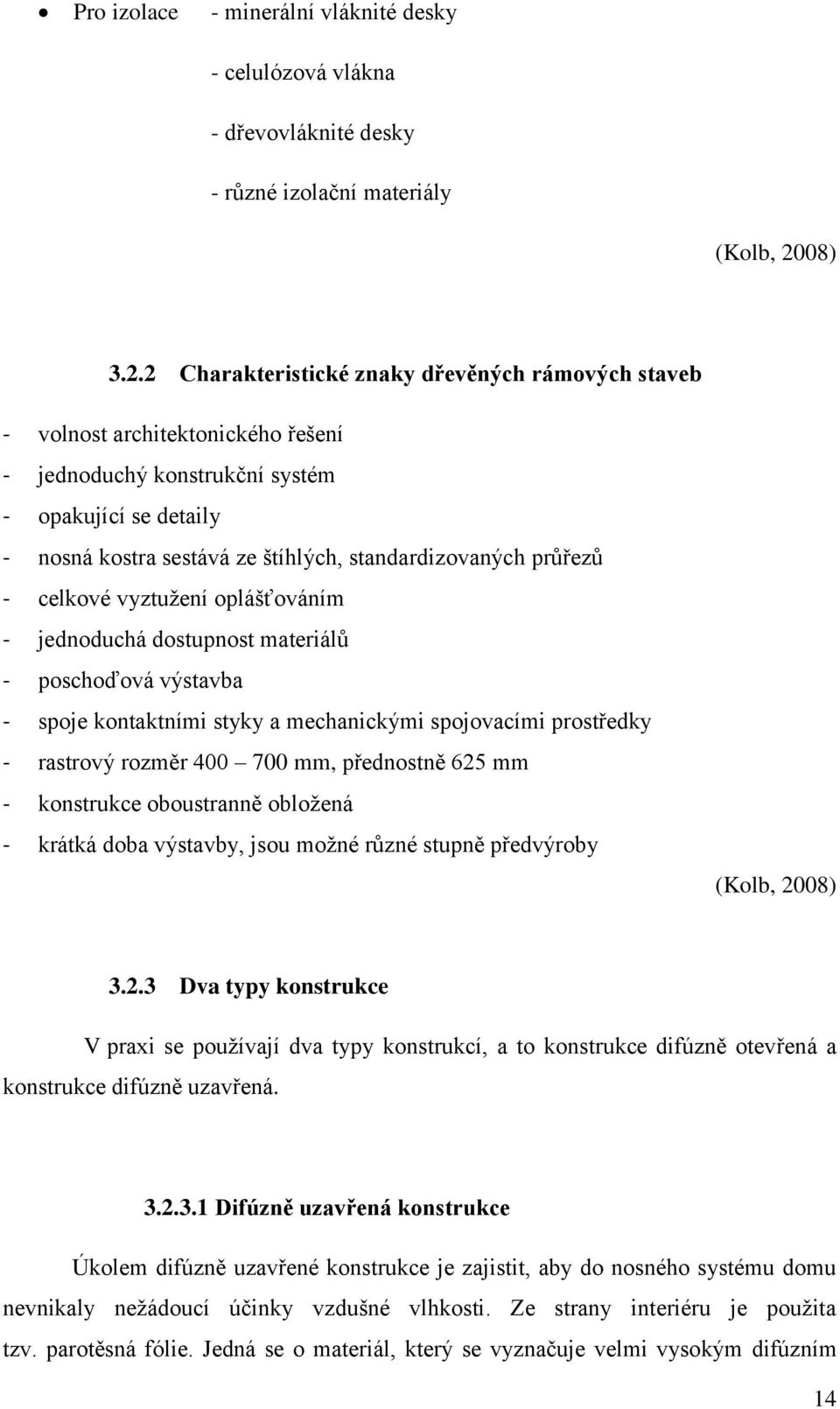

14 Pro izolace - minerální vláknité desky - celulózová vlákna - dřevovláknité desky - různé izolační materiály (Kolb, 2008) Charakteristické znaky dřevěných rámových staveb - volnost architektonického řešení - jednoduchý konstrukční systém - opakující se detaily - nosná kostra sestává ze štíhlých, standardizovaných průřezů - celkové vyztužení oplášťováním - jednoduchá dostupnost materiálů - poschoďová výstavba - spoje kontaktními styky a mechanickými spojovacími prostředky - rastrový rozměr mm, přednostně 625 mm - konstrukce oboustranně obložená - krátká doba výstavby, jsou možné různé stupně předvýroby (Kolb, 2008) Dva typy konstrukce V praxi se používají dva typy konstrukcí, a to konstrukce difúzně otevřená a konstrukce difúzně uzavřená Difúzně uzavřená konstrukce Úkolem difúzně uzavřené konstrukce je zajistit, aby do nosného systému domu nevnikaly nežádoucí účinky vzdušné vlhkosti. Ze strany interiéru je použita tzv. parotěsná fólie. Jedná se o materiál, který se vyznačuje velmi vysokým difúzním 14

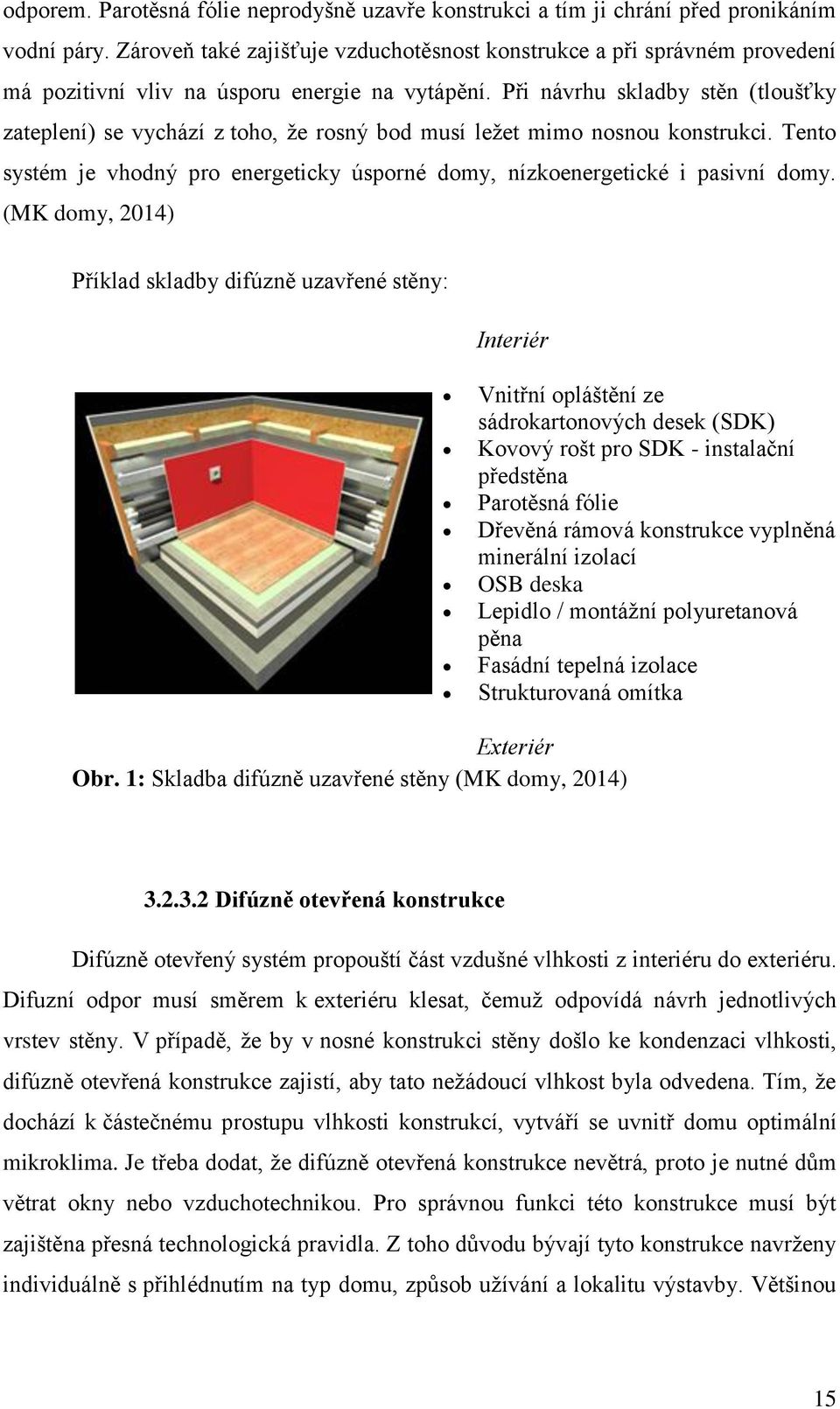

15 odporem. Parotěsná fólie neprodyšně uzavře konstrukci a tím ji chrání před pronikáním vodní páry. Zároveň také zajišťuje vzduchotěsnost konstrukce a při správném provedení má pozitivní vliv na úsporu energie na vytápění. Při návrhu skladby stěn (tloušťky zateplení) se vychází z toho, že rosný bod musí ležet mimo nosnou konstrukci. Tento systém je vhodný pro energeticky úsporné domy, nízkoenergetické i pasivní domy. (MK domy, 2014) Příklad skladby difúzně uzavřené stěny: Interiér Vnitřní opláštění ze sádrokartonových desek (SDK) Kovový rošt pro SDK - instalační předstěna Parotěsná fólie Dřevěná rámová konstrukce vyplněná minerální izolací OSB deska Lepidlo / montážní polyuretanová pěna Fasádní tepelná izolace Strukturovaná omítka Exteriér Obr. 1: Skladba difúzně uzavřené stěny (MK domy, 2014) Difúzně otevřená konstrukce Difúzně otevřený systém propouští část vzdušné vlhkosti z interiéru do exteriéru. Difuzní odpor musí směrem k exteriéru klesat, čemuž odpovídá návrh jednotlivých vrstev stěny. V případě, že by v nosné konstrukci stěny došlo ke kondenzaci vlhkosti, difúzně otevřená konstrukce zajistí, aby tato nežádoucí vlhkost byla odvedena. Tím, že dochází k částečnému prostupu vlhkosti konstrukcí, vytváří se uvnitř domu optimální mikroklima. Je třeba dodat, že difúzně otevřená konstrukce nevětrá, proto je nutné dům větrat okny nebo vzduchotechnikou. Pro správnou funkci této konstrukce musí být zajištěna přesná technologická pravidla. Z toho důvodu bývají tyto konstrukce navrženy individuálně s přihlédnutím na typ domu, způsob užívání a lokalitu výstavby. Většinou 15

16 se doporučuje použití centrálního řízeného větrání. Tuto konstrukci lze použít pro nízkoenergetické i pasivní domy. (MK domy, 2014) Příklad skladby difúzně otevřené stěny: Interiér Vnitřní opláštění ze sádrokartonových desek (SDK) Kovový rošt pro SDK - instalační předstěna OSB deska s přelepenými spoji páskou AIR STOP Dřevěná rámová konstrukce vyplněná minerální izolací Dřevěný rošt pro umístění fasádní izolace Difúzní fólie Dřevěný rošt tvořící odvětranou mezeru Dřevěný obklad Exteriér Obr. 2: Skladba difúzně otevřené stěny (MK domy, 2014) Výroba, doprava a montáž rámových staveb Základem výroby dnešních rámových staveb je prefabrikace ve výrobních závodech. Skladby stěn, stropů a střech se vyrábějí jako dílce, jejichž návrh se provádí podle způsobu využití budovy. Stejně jako u konstrukčního systému Platform-Frame jsou rámové stavby projektovány, vyráběny a montovány poschoďově. Výroba jednotlivých dílců se provádí ve výrobních halách, které jsou dostatečně klimatizované a které poskytují optimální výrobní podmínky. Aby výroba byla prováděna precizně a přesně, jsou výrobní a dopravní stroje řízeny počítačem. Panely se mohou vyrábět s různým konečným stupněm úpravy provedené ve výrobně, a to od silných rámů opláštěných z jedné strany velkoplošným materiálem až po panely, které mají zabudovaná okna a dveře, panely s finální úpravou z exteriérové a interiérové strany a panely se zabudovanými rozvody. 16

17 Při přepravě a montáži panelů se používají výkonné zdvihací a přepravní prostředky. Vzhledem k využití těchto pomocných zařízení lze v dnešní době vyrábět dílce větších rozměrů než dříve. Jednotlivé panely jsou dovezeny na staveniště, kde probíhá samotná montáž těchto panelů. Při montáži je důležité dbát na to, aby panely byly správně vzájemně spojeny a ukotveny k základové desce. Montáž rodinného domu se provádí v co nejkratším čase, a to v jednom až dvou dnech. (Kolb, 2008, Kolektiv autorů, 2008) 17

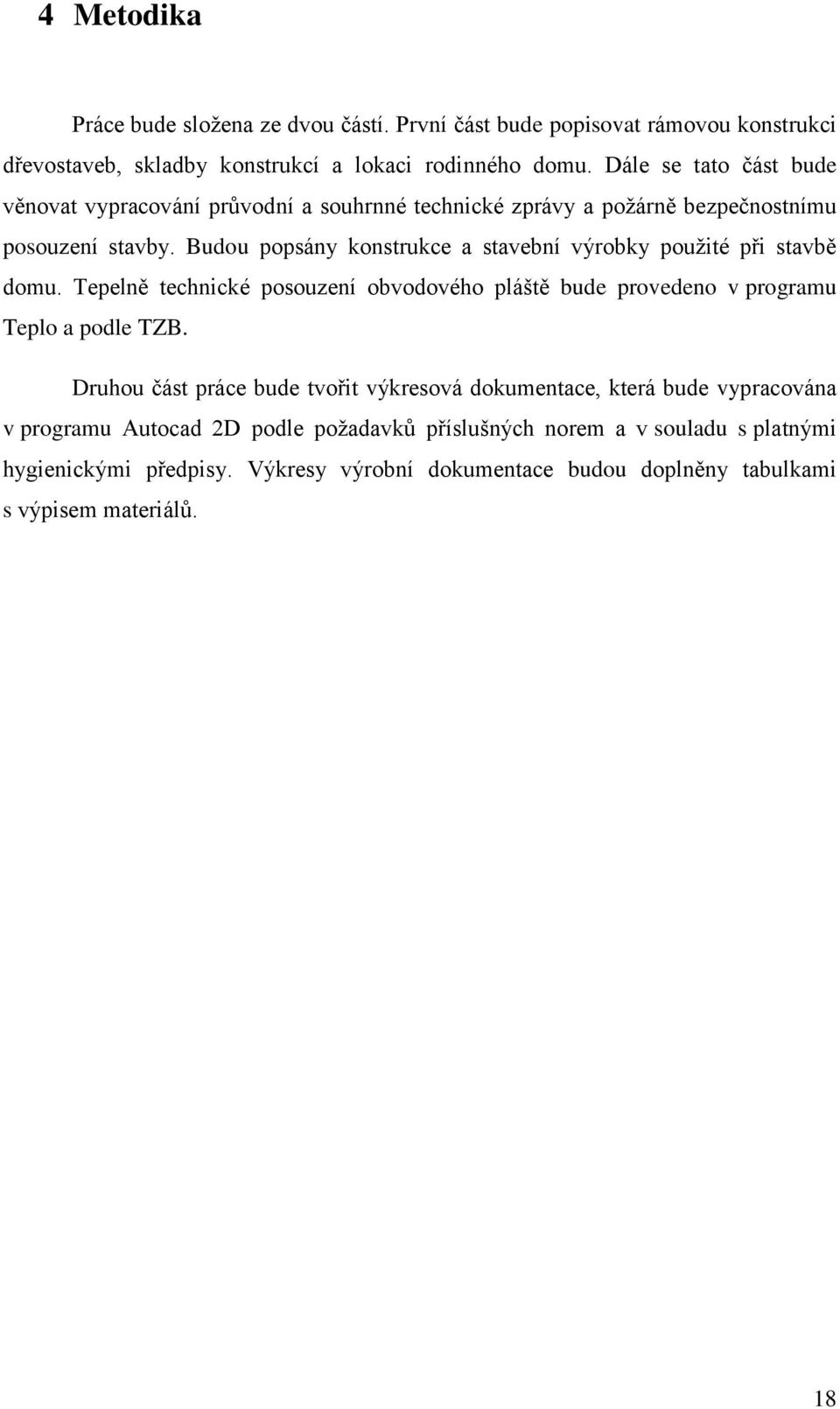

18 4 Metodika Práce bude složena ze dvou částí. První část bude popisovat rámovou konstrukci dřevostaveb, skladby konstrukcí a lokaci rodinného domu. Dále se tato část bude věnovat vypracování průvodní a souhrnné technické zprávy a požárně bezpečnostnímu posouzení stavby. Budou popsány konstrukce a stavební výrobky použité při stavbě domu. Tepelně technické posouzení obvodového pláště bude provedeno v programu Teplo a podle TZB. Druhou část práce bude tvořit výkresová dokumentace, která bude vypracována v programu Autocad 2D podle požadavků příslušných norem a v souladu s platnými hygienickými předpisy. Výkresy výrobní dokumentace budou doplněny tabulkami s výpisem materiálů. 18

19 5 Výsledky 5.1 Lokace Pozemek se nachází v olomouckém kraji v klidné západní části obce Bludov, okres Šumperk, nedaleko místních lázní a navazuje na stávající bytovou výstavbu. Celková plocha pozemku činí z toho na výstavbu 2 rodinných domů je určena plocha 3000, která navazuje na příjezdovou komunikaci. Obr. 3: Mapa obce Bludov (Severomoravské reality, 2014) 19

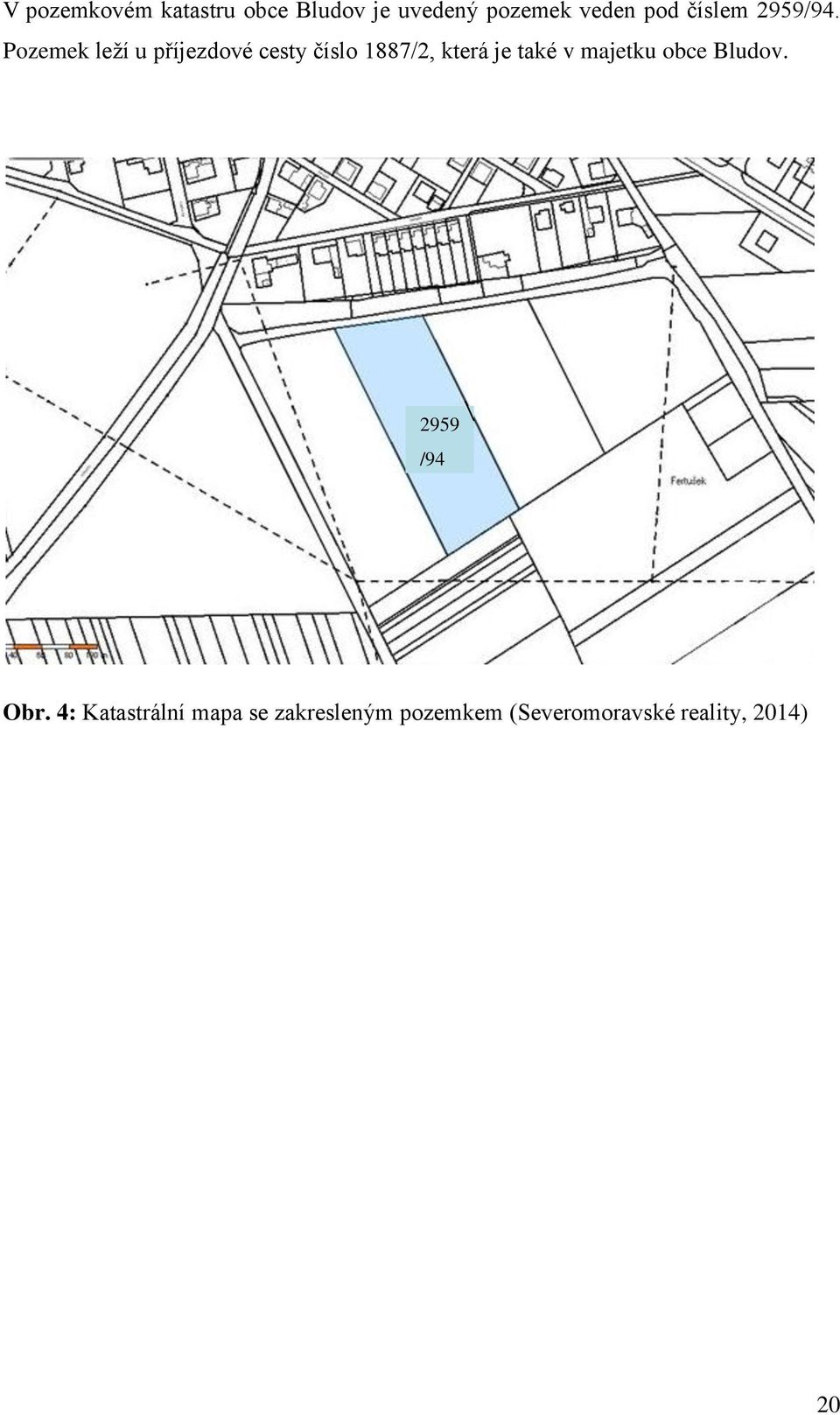

20 V pozemkovém katastru obce Bludov je uvedený pozemek veden pod číslem 2959/94. Pozemek leží u příjezdové cesty číslo 1887/2, která je také v majetku obce Bludov /94 Obr. 4: Katastrální mapa se zakresleným pozemkem (Severomoravské reality, 2014) 20

21 5.2 Průvodní zpráva (dle vyhlášky 62/2013, kterou se mění vyhláška 499/2006 Sb. o dokumentaci staveb) 1. Identifikační údaje: Údaje o stavbě Rámová stavba rodinného domu bude provedena v systému Haas Fertigbau na betonové základové desce. Dům je v jedné polovině patrový a v druhé podkrovní, nepodsklepený. Součástí domu je garáž pro jeden osobní automobil, nad ní je zastřešená terasa. V přízemí na jihovýchodní straně domu je situována druhá terasa krytá pergolou. Bytová jednotka domu je o velikosti 5+kk. Součástí projektu je i návrh oploceni celého pozemku. Podezdívka plotu bude z betonových bloků a na ní částečně průhledná dřevěná výplň. Celková výška plotu je navržena 1,5 m. Údaje o zpracovateli projektové dokumentace Bc. Václav Váňa A. Kašpara 297, Bludov vasek.va@seznam.cz Tel: Údaje o území: a) Rozsah řešeného území Stavební pozemek se nachází v obci Bludov. Pozemek pro stavbu: parcela číslo 2959/94 Dosavadní využití pozemku: louka Druh pozemku: trvalý travní porost Vlastník stavební parcely: Obec Bludov 21

22 Plocha celého pozemku: , z toho stavební parcela 3000 určená pro výstavbu dvou rodinných domů. Plocha pozemku pro navrhovaný rodinný dům: 1600 Napojení na příjezdovou komunikaci: z místní komunikace č. 1887/2 v majetku obce Bludov b) Údaje o ochraně území podle jiných právních předpisů (památková rezervace, památková zóna, zvláště chráněné území, záplavové území apod.) Nenachází se v ochranném území. c) Údaje o odtokových poměrech Není předmětem projektu. d) Údaje o souladu s územně plánovací dokumentací, nebylo-li vydáno územní rozhodnutí nebo územní opatření, popřípadě nebyl-li vydán územní souhlas Pozemek se nachází v lokalitě určené pro výstavbu rodinných domů, která byla nově zasíťována. e) Údaje o souladu s územním rozhodnutím nebo veřejnoprávní smlouvou územní rozhodnutí nahrazující anebo územním souladem, popřípadě s regulačním plánem v rozsahu, ve kterém nahrazuje územní rozhodnutí, a v případě stavebních úprav podmiňujících změnu v užívání stavby údaje o jejím souladu s územně plánovací dokumentací Je v souladu s územním plánem. f) Údaje o dodržení obecných požadavků na využití území Na území je uvažována výstavba rodinných domů. g) Údaje o splnění požadavků dotčených orgánů Není řešeno. h) Seznam výjimek a úlevových řešení Nejsou požadovány žádné výjimky. 22

23 i) Seznam souvisejících a podmiňujících investic Nejsou žádné související a podmiňující investice. j) Seznam pozemků a staveb dotčených prováděním stavby (podle katastru nemovitostí) domu. Žádné pozemky ani stavby nebudou dotčeny výstavbou nového rodinného 3. Údaje o stavbě: a) Nová stavba nebo změna dokončené stavby Jde o novou stavbu rodinného domu na parcele číslo 2959/94. b) Účel užívání stavby Rodinný dům má více než polovinu podlahové plochy odpovídající požadavkům na rodinné bydlení a je k tomuto účelu určen. Dům je v jedné polovině patrový a v druhé podkrovní, nepodsklepený. Součástí domu je garáž pro jeden osobní automobil, nad ní je zastřešená terasa. V přízemí na jihovýchodní straně domu je situována druhá terasa krytá pergolou. c) Trvalá nebo dočasná stavba Jedná se o trvalou stavbu dům určený k bydlení. d) Údaje o ochraně stavby podle jiných právních předpisů (kulturní památka apod.) Novostavba. e) Údaje o dodržení technických požadavků na stavby a obecných technických požadavků zabezpečujících bezbariérové užívání staveb Projektová dokumentace byla zpracována v souladu se zákonem číslo 183/2006, vyhláškou číslo 268/2009 Sb. o technických požadavcích na stavby (se změnami 20/2012 Sb.), vyhláškou číslo 501/2006 o obecných požadavcích na využívání území 23

24 (se změnami 269/2009, 22/2010, 20/2011) a vyhláškou číslo 62/2013 Sb., kterou se mění vyhláška 499/2006 Sb., o dokumentaci staveb. f) Údaje o splnění požadavků dotčených orgánů a požadavků vyplívajících z jiných právních předpisů Není řešeno. g) Seznam výjimek a úlevových řešení Nejsou požadovány žádné výjimky. h) Navrhované kapacity stavby (zastavěná plocha, obestavěný prostor, užitná plocha, počet funkčních jednotek a jejich velikosti, počet uživatelů) Kapacita: 5 osob Zastavěná plocha: rodinný dům (bez terasy) 115,58 zpevněné plochy 73,86 Obestavěný prostor: rodinný dům 710,8 Užitná plocha: přízemí 84,28 podkroví 67,78 celkem 152,06 Zastavěnost pozemku (zastavěná plocha oproti rozloze pozemku): 12,7 % i) Základní bilance stavby (potřeby a spotřeby médií a hmot, hospodaření s dešťovou vodou, celkové produkované množství a druhy odpadů a emisí, třída energetické náročnosti budovy apod.) Novostavbou rodinného domu vznikne zdroj odpadních látek, se kterými musí být nakládáno na základě vyhlášky 381/2001 Sb. Běžný domovní odpad bude odvážen specializovanou firmou na základě smluvního vztahu. 24

25 Nakládání s odpady bude prováděno na základě vyhlášky 381/2001 Sb. ze dne a bude zatříděno následovně: 17 stavební a demoliční odpady: Beton, cihly, tašky a keramika beton v množství: 0, keramika v množství: 0, Dřevo, sklo, plasty dřevo v množství: 0, sklo v množství: 0, plast v množství: 0, Zemina, kamení a vytěžená hlušina (včetně vytěžené zeminy z kontaminovaných míst): zemina nebo kamení v množství: 20, Ostatní materiály stavební materiály na bázi sádry v množství: 0,05 Odpad z realizace stavby bude shromažďován utříděně podle jednotlivých druhů a kategorií. Bude dodržena hierarchie způsobů nakládání s odpady, tj.: a) předcházení vzniku odpadů b) příprava k opětovnému použití c) recyklace odpadů d) jiné využití odpadů (energetické využití) apod. e) odstranění odpadů odpady budou přednostně využity, nebo předány k využití odborné firmě. Ke kolaudačnímu řízení bude doloženo, jak bylo s jednotlivými druhy a kategoriemi odpadů naloženo. 25

26 Všechna vytěžená zemina ( ) bude použita k vyrovnání terénních nerovností na pozemku stavebníka. Domovní odpad bude na základě smlouvy odvážet specializovaná firma na určenou skládku. Dešťové vody se budou odvádět do obecní kanalizace. Splaškové vody se budou odvádět do splaškové kanalizace, přípojka je stávající. j) Základní předpoklady výstavby (časové údaje o realizaci stavby, členění na etapy) Předpokládaný termín zahájení prací: červenec 2014 Předpokládaný termín ukončení prací: duben 2015 k) Orientační náklady stavby CELKEM: 3,675 mil Kč. 4. Členění stavby na objekty a technická a technologická zařízení Stavební objekt: rodinný dům Inženýrské objekty: realizace inženýrských sítí terénní úpravy oplocení pozemku Dopravní objekty: zpevněná plocha příjezdové cesty a vjezd na pozemek 26

27 5.3 Souhrnná technická zpráva (dle vyhlášky 62/2013, kterou se mění vyhláška 499/2006 Sb. o dokumentaci staveb) 1. Popis území stavby a) Charakter stavebního pozemku Stavební pozemek se nachází v obci Bludov nedaleko okresního města Šumperk. Pozemek má rovný terén, je neoplocený, byl výškopisně a polohopisně zaměřen geodetem Ing. Igorem Vychopeněm. Jedná se o lokalitu určenou pro výstavbu 2 rodinných domů a již zasíťovanou. Pozemek je napojen na následující inženýrské sítě: vodovod se zakončením s potrubím zataženým na pozemek bez osazené šachty splašková kanalizace s potrubím zataženým na pozemek bez osazené šachty plynová přípojka ukončená hlavním uzávěrem na hranici pozemku elektrická energie se zakončením v přípojkové skříni, bez osazeného elektroměrového pilířku b) Výčet a závěry provedených průzkumů a rozborů (geologický průzkum, hydrogeologický průzkum, stavebně historický průzkum apod.) c) Stávající ochranná a bezpečnostní pásma Pozemek se nenachází v chráněném území a není v ochranném ani v bezpečnostním pásmu. d) Poloha vzhledem k záplavovému území, poddolovanému území apod. Staveniště neleží v záplavovém ani v poddolovaném území. e) Vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území Stavba neovlivní okolní stavby a nebude mít negativní vliv na životní prostředí. 27

28 f) Požadavky na asanace, demolice, kácení dřevin Je nutno provést menší asanaci pozemku, jelikož se na jeho části nachází vzrostlejší náletové dřeviny. g) Požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa (dočasné/trvalé) Není požadováno. h) Územně technické podmínky (zejména možnost napojení na stávající dopravní a technickou infrastrukturu) Staveniště bude napojeno z místní komunikace číslo 1887/2, která je v majetku obce Bludov. i) Věcné a časové vazby stavby (podmiňující, vyvolané, související investice) Předpokládaný termín zahájení prací: červenec 2014 Předpokládaný termín ukončení prací: duben Celkový popis stavby Účel užívání stavby, základní kapacity funkčních jednotek Stavba je určena k rodinnému bydlení. Rodinný dům je v jedné polovině patrový a v druhé podkrovní, nepodsklepený. Součástí domu je garáž pro jeden osobní automobil, nad ní je zastřešená terasa. V přízemí na jihovýchodní straně domu je situována druhá terasa krytá pergolou. Bytová jednotka domu je o velikosti 5+kk. Součástí projektu je i návrh oploceni celého pozemku. Podezdívka plotu bude z betonových bloků a na ní částečně průhledná dřevěná výplň. Celková výška plotu je navržena 1,5 m. 28

29 Celkové urbanistické a architektonické řešení a) Urbanismus územní regulace, kompozice prostorového řešení Rodinný dům s garáží a terasou bude z urbanistického hlediska začleněn do okolní zástavby. b) Architektonické řešení kompozice tvarového řešení, materiálové a barevné řešení Půdorys zastavěné plochy rodinného domu je ve tvaru obdélníka, přičemž integrovaná garáž není v celé šířce domu. Z architektonického řešení je nová stavba rodinného domu navržena jako přízemní, v jedné polovině s obytným podkrovím a v druhé polovině patrová. Dům bude zastřešen sedlovou střechou s pálenou krytinou Tondach. Střecha - sedlová, polovina se sklonem 38, druhá polovina 20 - pálená krytina Tondach Samba 11 - barva krytiny: režná Fasáda - třívrstvá vyztužená organická omítka - barva: Ral 1018 (odstín žluté) Okna, vchod. dveře a výplň garážových vrat - dřevěné - barva hnědá Žlaby a svody - pozinkovaný plech opatřený ochrannou povrchovou úpravou - barva hnědá Celkové provozní řešení, technologie výroby Jedná se o stavbu pro bydlení. Bezbariérové užívání stavby Podle vyhlášky 398/2009 Sb. se stanovují obecné technické požadavky zabezpečující užívání staveb osobami s omezenou schopností pohybu a orientace. 29

30 Projektovaná stavba není obsažena v 2 výše uvedené vyhlášky a její ustanovení se na ni tudíž nevztahují. Stavebník nevyžaduje žádné speciální úpravy. Bezpečnost při užívání stavby Uživatel musí při užívání stavby dodržovat platné bezpečnostní předpisy a dbát pokynů při využívání stavby a jejich technologických zařízení. Jedná se především o dodržování bezpečnostních předpisů při používání elektrického a plynového zařízení. Je třeba se řídit plánem BOZP. Základní charakteristika objektu a) Stavební řešení Navržený rodinný dům tvoří jednu bytovou jednotku o velikosti 5+kk. Součástí domu je garáž pro jeden osobní automobil, nad garáží se nachází zastřešená terasa. Na jihovýchodní straně v přízemí je druhá terasa s pergolou a vstupem z obývacího pokoje. Dům je nepodsklepený a má sedlovou střechu. b) Konstrukční a materiálové řešení Rodinný dům bude proveden jako montovaná dřevostavba postavená v systému firmy Haas Fertigbau s.r.o. Nosnou konstrukci tvoří dřevěné trámy o dimenzi 200/80 mm. Střecha nad rodinným domem bude sedlová s pálenou krytinou Tondach. c) Mechanická odolnost a stabilita Stavba je navržena tak, aby zatížení, které na ni působí během výstavby a užívání, nemělo za následek: - zřícení stavby nebo její části - nepřípustné přetvoření většího stupně - poškození jiných částí stavby nebo technických a instalovaných zařízení v důsledku většího přetvoření nosné konstrukce Základná charakteristika technických a technologických zařízení a) Technické řešení Jedná se o stavbu pro bydlení 30

31 b) Výčet technických a technologických zařízení Požárně bezpečnostní řešení Z hlediska požární bezpečnosti staveb se objekt posuzuje podle vyhlášky č. 246/2001 Sb., 23/2008 Sb. a podle příslušných norem, v daném případě podle ČSN , ČSN a dalších souvisejících norem. Veškeré rozvody a instalace budou provedeny dle platných ČSN, vedou pouze v jednom požárním úseku. Objekt rodinného domu tvoří jeden požární úsek. Objekt bude mít hlavní vypínač přívodu elektrické energie ve společné skříni s elektroměrem. Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí. Zásadní řešení parametrů stavby (větrání, vytápění, osvětlení, zásobování vodou, odpadů apod.) a dále zásady řešení vlivů stavby na okolí (vibrace, hluk, prašnost apod.) Voda - Denní spotřeba vody: 5 x 100 l /osoba/den = 500 l - Roční spotřeba vody: 182,5 Osvětlení - V každé místnosti je elektrické svítidlo. Zdroj tepla - Vytápění rodinného domu zajišťuje plynový destilační kotel Geminox 5-25C o maximálním výkonu 25,6 kw. - Teplá užitková voda je ohřívána v elektrickém zásobníku Dražice OKCE 180 o výkonu 2,2 kw a objemu 180 l. Elektrická energie - Napěťová soustava: 3 fázový střídavý proud, frekvence 50 Hz a 400 V 31

32 Ochrana stavby před negativními účinky vnějšího prostředí a) Ochrana před hlukem Bude dodržováno nařízení vlády č. 148/2006 Sb., o ochraně zdraví před nežádoucími účinky hluku a vibrací. Tyto předpisy a nařízení stanoví, že občané i organizace jsou povinní provádět potřebná opatření ke snížení hladiny hluku a dbát o to, aby pracovníci i ostatní občané byli jen v nejmenší možné míře vystaveni hluku, především musí dbát, aby nebyly překračovány nejvyšší přípustné hladiny hluku stanovené těmito předpisy. b) Protipovodňová opatření Stavba se nevyskytuje v záplavovém území. 3. Připojení na technickou infrastrukturu Napojovací místa technické infrastruktury - vodovod se zakončením s potrubím zataženým na pozemek bez osazené šachty, bude osazena vodoměrná šachta - splašková kanalizace s potrubím zataženým na pozemek bez osazené šachty, bude osazena revizní kanalizační šachta - plynová přípojka ukončená hlavním uzávěrem na hranici pozemku, bude osazen pilíř HUP s plynoměrem - elektrická energie se zakončením v přípojkové skříni, bez osazeného elektroměrového pilířku, bude osazen pilířek pro elektroměr 4. Dopravní řešení a) Popis dopravního řešení Výstavba rodinného domu si nevyžádá samostatné řešení dopravní infrastruktury v návaznosti na staveniště. 32

33 b) Napojení území na stávající dopravní infrastrukturu Staveniště je napojeno z místní komunikace 1887/2 v majetku obce Bludov. c) Doprava v klidu Součástí rodinného domu je garáž pro jeden osobní automobil. Plocha mezi garáží a hranicí pozemku bude zpevněna. d) Pěší a cyklistické stezky Není potřeba řešit, přes pozemek nevede žádná stezka. 5. Řešení vegetace a souvisejících terénních úprav Terénní úpravy Pozemek okolo rodinného domu bude pokryt ornicí ze skrývky, oset travinou. Zahradními úpravy se tento projekt nezabývá. 6. Popis vlivů stavby na životní prostředí a jeho ochrana a) Vliv stavby na životní prostředí ovzduší, hluk, voda, odpady a půda Stavba rodinného domu neovlivní okolní pozemky a objekty. Při vlastní stavbě je nutno eliminovat na minimum především hlučnost a prašnost. Bude dodržováno nařízení vlády č. 148/2006 Sb., o ochraně zdraví před nežádoucími účinky hluku a vibrací. Tyto předpisy a nařízení stanoví, že občané i organizace jsou povinní provádět potřebná opatření ke snížení hladiny hluku a dbát o to, aby pracovníci i ostatní občané byli jen v nejmenší možné míře vystaveni hluku. Především musí dbát, aby nebyly překračovány nejvyšší přípustné hladiny hluku stanovené těmito předpisy. 33

34 b) Vliv stavby na přírodu a krajinu (ochrana dřevin, ochrana památných stromů, ochrana rostlin a živočichů apod.), zachování ekologických funkcí a vazeb v krajině Stavba nemá vliv na přírodu a krajinu. c) Vliv stavby na soustavu chráněných území Natura 2000 V příslušné lokalitě se nenachází chráněná území zahrnutá do Natura d) Návrh zohlednění podmínek ze závěru zjišťovacích řízení nebo stanoviska EIA Stavba rodinného domu nevyžaduje posouzení vlivů na životní prostředí. 7. Ochrana obyvatelstva Jedná se o rodinný dům. Na stavby tohoto typu se požadavky na ochranu obyvatelstva nevztahují. 8. Zásady organizace výstavby a) Potřeby a spotřeby rozhodujících médií a hmot, jejich zajištění Staveniště bude oploceno drátěným pletivem výšky 180 cm. Staveniště zabere z plochy pozemku přibližně třetinu plochy. b) Odvodnění staveniště Odvodnění staveniště bude na vlastní pozemek. c) Napojení staveniště na stávající dopravní a technickou infrastrukturu Staveniště bude napojeno z místní komunikace a na pozemku se vybuduje dočasná štěrková povrchová úprava. d) Vliv provádění stavby na okolní stavby a pozemky Stavba rodinného domu neovlivní okolní pozemky a objekty. Při vlastní stavbě je nutno eliminovat na minimum především hlučnost a prašnost. 34

35 e) Ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin Bez požadavků f) Maximální zábory pro staveniště (dočasné/trvalé) Kromě vlastního pozemku nejsou nutné žádné zábory. g) Maximální produkovaná množství a druhy odpadů a emisí při výstavbě, jejich likvidace Novostavbou rodinného domu vznikne zdroj odpadních látek, se kterými musí být nakládáno na základě vyhlášky 381/2001 Sb. Běžný domovní odpad bude odvážen specializovanou firmou na základě smluvního vztahu. Nakládání s odpady bude prováděno na základě vyhlášky 381/2001 Sb. ze dne a bude zatříděno následovně: 17 stavební a demoliční odpady: Beton, cihly, tašky a keramika beton v množství: 0, keramika v množství: 0, Dřevo, sklo, plasty dřevo v množství: 0, sklo v množství: 0, plast v množství: 0, Zemina, kamení a vytěžená hlušina (včetně vytěžené zeminy z kontaminovaných míst): zemina nebo kamení v množství: 20, Ostatní materiály stavební materiály na bázi sádry v množství: 0,05 Odpad z realizace stavby bude shromažďován utříděně podle jednotlivých druhů a kategorií. 35

36 Bude dodržena hierarchie způsobů nakládání s odpady, tj.: a) předcházení vzniku odpadů b) příprava k opětovnému použití c) recyklace odpadů d) jiné využití odpadů (energetické využití) apod. e) odstranění odpadů odpady budou přednostně využity, nebo předány k využití odborné firmě. Ke kolaudačnímu řízení bude doloženo, jak bylo s jednotlivými druhy a kategoriemi odpadů naloženo. Všechna vytěžená zemina ( ) bude použita k vyrovnání terénních nerovností na pozemku stavebníka. Domovní odpad bude na základě smlouvy odvážet specializovaná firma na určenou skládku. h) Bilance zemních prací, požadavky na přísun nebo depote zemin Všechna vytěžená zemina ( ) bude použita k vyrovnání terénních nerovností na pozemku stavebníka. i) Ochrana životního prostředí při výstavbě Odpady budou zneškodňovány podle pokynu vyhlášky 381/2001 Sb. Nakládání s odpady. Při vlastní realizaci stavby bude brán ohled na respektování požadavků na maximální omezení prašnosti a hlučnosti. j) Zásady bezpečnosti a ochrany zdraví při práci na staveništi, posouzení potřeby koordinátora bezpečnosti a ochrany zdraví při práci podle jiných právních předpisů Při realizaci stavby a při následném provozu musí být zajištěna bezpečnost práce dle určujících zákonů, vyhlášek, norem a předpisů (např. zákon č. 183/2006 Sb., ve znění pozdějších předpisů, zákoník práce, vyhláška 495/2001 Sb., zejména Nařízení vlády č. 362/2005 Sb., o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky. Toto nařízení se také vztahuje na veškeré práce při údržbě a opravách stavby stavebníkem. 36

37 Při realizaci stavby a při následném provozu musí být zajištěna bezpečnost práce dle plánu BOZP. k) Úpravy pro bezbariérové užívání výstavbou dotčených staveb Dle vyhlášky 398/2009 Sb. se stanoví obecné technické požadavky zabezpečující užívání staveb osobami s omezenou schopností pohybu a orientace. Projektovaná stavba není obsažena v 2 výše uvedené vyhlášky a její ustanovení se na ni tudíž nevztahují. Stavebník speciální úpravy nepožaduje. l) Zásady pro dopravně inženýrské opatření Při realizaci stavby nebude požadováno žádné dočasné dopravní řešení. m) Stanovení speciálních podmínek pro provádění stavby (provádění stavby za provozu, opatření proti účinkům vnějšího prostředí při výstavbě apod.) Nejsou stanoveny žádné speciální podmínky. n) Postup výstavby, rozhodující dílčí termíny Spodní stavba rodinného domu: sejmutí ornice prostorové vytyčení stavby dle zákona č. 183/2006 Sb., 152 realizace přípojek inženýrských sítí zemní práce, přizvání geologa k převzetí základové spáry betonáž základových pasů a montážní desky včetně izolace proti zemní vlhkosti Montáž vrchní stavby dřevostavby: svislé nosné stěny včetně oken a vstupních dveří kotvení do montážní desky montáž příček montáž stropů montáž štítů montáž krovu oplechování montáž schodiště 37

38 rozvody elektřiny, rozvody ÚT, montáž zdroje tepla a TUV, rozvody vody, rozvody kanalizace, slaboproud, televizní signál, počítačová síť lité podlahy (eventuelně suché podlahy) včetně izolací uzavření stropů sádrokartonem sádrování povrchů příček a obvodových stěn včetně zabroušení, tapetování pokládka dlažeb a obkladů osazení zařizovacích předmětů malby osazení dveřních křídel a kuchyňské linky včetně přístrojů zateplení a vnější fasáda včetně lešení okapový chodník včetně vstupních schodů terénní úpravy a oplocení Předpokládaný termín zahájení prací: červenec 2014 Předpokládaný termín ukončení prací: duben

39 5.4 Požárně bezpečnostní posouzení stavby Jedná se o samostatně stojící dům, jehož součástí je i garáž pro jeden osobní automobil. Dům je konstruován jako dvoupodlažní dřevostavba tvořená rámovou konstrukcí. Obvodové stěny mají rámovou konstrukci vyplněnou tepelnou izolací a uzavřenou dřevotřískovými deskami, které jsou z interiérové strany opatřeny sádrokartonovou deskou. Vnitřní nosné stěny mají obdobnou konstrukcí jako obvodové stěny, jsou však oboustranně opatřeny sádrokartonovou deskou. Stropní konstrukce jsou tvořeny stropnicemi se záklopem a podhledem ze sádrokartonu. Mezi stropnice se vkládá tepelná a zvuková izolace. Střešní konstrukce se skládá z dřevěného krovu vaznicové soustavy, jako krytina je použita pálená taška. Z hlediska požární bezpečnosti staveb se objekt posuzuje podle vyhlášky č. 246/2001 Sb., 23/2008 Sb. a podle příslušných norem. V tomto případě podle ČSN , ČSN Hlediska posouzení stavby 2 nadzemní užitná podlaží Zastavěná plocha: 115,58 Konstrukční systém: DP3 hořlavý Požární výška h = 3,020 m Stavba patří do skupiny OB 1 objekt tvoří jeden požární úsek, plocha je menší jak 600 Garáž nebude sloužit pro automobil s pohonem na plyn Podle normy smí být v garáži uskladněno max. 40 litrů kapalných pohonných hmot a 20 litrů oleje. Podle vyhlášky č. 23/2008 Sb. a podle ČSN se tento požární úsek řadí do III. stupně požární bezpečnosti. 39

40 Úniková cesta Protože plocha požárního úseku je menší než 600, posuzuje se úniková cesta podle ČSN Podle článku 3.3 téže normy se délka únikové cesty neurčuje. Šířka únikové cesty je 1 m a tomu odpovídající šířka dveří je 0,9 m. Jako únikovou cestu lze použít kromě vchodových dveří také únik přes garáž nebo dveře na terasu. Úniková cesta z garáže začíná ve vjezdových vratech. Požárně otevřené plochy Do požárně otevřených ploch se započítávají pouze otvory pro okna a dveře. Střešní plášť včetně střešních oken podle ČSN , čl b.1 není považován za požárně otevřenou plochu, protože sklon střechy je menší než 45 a nedochází tedy k odpadávání hořících částí. Zařízení pro protipožární zásah Pro dům je požadován jeden přenosný hasicí přístroj s hasicí schopností 34A (práškový hasicí přístroj na požáry pevných látek) a pro garáž jeden hasicí přístroj s hasicí schopností 183B (práškový hasicí přístroj na požáry kapalných látek). Hadicový systém pro první zásah hasičů není požadován, v ulici se nachází požární hydrant. 40

41 5.5 Konstrukce a stavební výrobky navrhovaného rodinného domu Obvodová stěna: Nosnou konstrukci obvodové stěny tvoří dřevěný rám, který se skládá ze svislých sloupků a vodorovného horního a spodního pásu. Sloupky i pásy jsou ze smrkového dřeva o průřezu 80 x 200 mm. Osová vzdálenost sloupků je 625 mm. Mezi sloupky je vložena tepelná izolace v podobě desek z minerální vlny Rockwool o celkové tloušťce 200 mm (2 x 100 mm). Z obou stran je rám opláštěný dřevotřískovými deskami o tloušťce 13 mm, které mají ztužující funkci rámu. Z exteriérové strany se na dřevotřískové desky připevní stabilizovaný polystyrén o tloušťce 100 mm, na který se nanese třívrstvá organická vyztužená omítka. Z interiérové strany je mezi dřevotřískovou deskou a sádrokartonovou deskou tloušťky 12,5 mm natažena parozábrana. Obvodová stěna je tedy navržena jako difúzně uzavřená konstrukce. Stěna je ukončena tapetou s bílým finálním nátěrem. Celková tloušťka obvodové stěny je 343 mm. Obr. 5: Skladba obvodové stěny 41

42 5.5.2 Vnitřní nosná stěna: Nosnou konstrukci tvoří dřevěný rám ze sloupků a pásů. Nosné prvky jsou ze smrkového dřeva o průřezu 140 x 80 mm. Rám je vyplněn tepelnou a akustickou izolací z minerální vlny Rockwool o celkové tloušťce 140 mm (2 x 70 mm). Rám je z obou stran opláštěný dřevotřískovými deskami P4 tloušťky 13 mm, na kterých jsou dále připevněny sádrokartonové desky tloušťky 12,5 mm. Celá stěna je z obou stran uzavřen tapetou s bílým finálním nátěrem. Celková tloušťka této stěny je 192 mm. Obr. 6: Skladba vnitřní nosné stěny 42

43 5.5.3 Vnitřní příčka: Skladba nenosné příčky je stejná jako u vnitřní nosné stěny. Liší se pouze dimenzí dřevěného rámu, který má rozměry 92 x 80 mm. Celková tloušťka vnitřní příčky je 144 mm. Obr. 7: Skladba vnitřní příčky 43

44 5.5.4 Podlaha v přízemí: Na základovou desku jsou položeny desky podlahového polystyrénu EPS 100 Z tloušťky 100 mm. Na polystyrénové desky je natažená polyethylenová fólie a na ní monoliticky provedená mazanina o tloušťce 50 mm. Horní vrstvu tvoří podlahová krytina. Celková tloušťka podlahy je 160 mm. Obr. 8: Skladba podlahy v přízemí 44

45 5.5.5 Stropní konstrukce s podlahou nad 1. nadzemním podlažím: Základ konstrukce tvoří dřevěné nosné stropnice o průřezu 80 x 240 mm. Na tuto konstrukci je připevněno podhledové laťování tloušťky 20 mm. Na latě jsou přichyceny sádrokartonové desky o tloušťce 12,5 mm. Podhled je ukončen tapetou s bílým finálním nátěrem. Mezi stropnice jsou vloženy role minerální vlny tloušťky 140 mm. Zbytek prostoru (100 mm) mezi stropnicemi tvoří vzduchová dutina, která slouží jako akustická izolace. Nosná dřevěná konstrukce je uzavřena plnoplošnými dřevotřískovými deskami P4 tloušťky 22 mm. Další vrstvu tvoří desky podlahového polystyrénu EPS 100Z tloušťky 60 mm. Na nich je fólie zpěněného polyethylenu o tloušťce 5 mm a polyethylenová fólie, která slouží jako dilatační vrstva. Na této fólii je monoliticky provedená mazanina tloušťky 50 mm, na které je podlahová krytina. Celková tloušťka je 420 mm. Obr. 9: Skladba stropní konstrukce s podlahou nad 1. NP 45

46 5.5.6 Stropní konstrukce nad 2. nadzemním podlažím Konstrukce stropu je tvořena dřevěnými nosnými trámy o průřezu 80 x 200 mm. Mezi stropnicemi je vložena minerální izolace o celkové tloušťce 240 mm. Podhledovou stranu tvoří vrstva laťování a vrstva kontra laťování, obě o shodné tloušťce 20 mm. Na laťování je přichycena polyethylenová fólie a vytmelené sádrokartonové desky o tloušťce 12,5 mm. Podhled uzavírá tapeta s bílým finálním nátěrem. Celková tloušťka je 293 mm. Obr. 10: Skladba stropní konstrukce nad 2. NP Střešní konstrukce: Střešní konstrukce je tvořena krokvemi o průřezu 80 x 200 mm. Mezi krokvemi v místech šikmých stropů jsou vloženy desky minerální vlny o celkové tloušťce 200 mm. Na krokvích je z venkovní strany na celé střešní konstrukci přichycena difúzní fólie a na ní dřevěné laťování o tloušťce 30 mm. Následuje laťování o tloušťce 30 mm pro uchycení pálené střešní krytiny Tondach. 46

47 Obr. 11: Střešní taška Tondach (Tondach, 2014) Ze spodní strany krokví v místě šikmých stropů je přichycena další vrstva tepelné izolace o tloušťce 40 mm z důvodu eliminace tepelných mostů. Tato izolace je přikrytá polyethylenovou fólií a sádrokartonovými deskami tloušťky 12,5 mm. Podhled je ukončen tapetou s bílým finálním nátěrem. Celková tloušťka střešní konstrukce v místech šikmých stropů je 313 mm. Obr. 12: Skladba střešní konstrukce 47

48 5.5.8 Komín: Komín je postaven z komínových tvárnic Final Schiedel Absolut o průřezu 360 x 360 mm a výšce 15 cm. Vnitřní průměr 180 mm je vyvložkován pevnou komínovou hliníkovou vložkou (vložka nemusí být nerezová, protože k vytápění rodinného domu je použit kondenzační plynový kotel). Obr. 13: Komínová tvárnice Final Schiedel Absolut (Komínové centrum, 2014) Obr. 14: Komínová hliníková vložka (VK, 2014) 48

49 5.5.9 Schodiště: Schodiště se nachází v půdorysném prostoru 2027 x 2554 mm. Jedná se o celodřevěnou konstrukci ve tvaru písmene U, je levotočivé a zakřivené. Schodiště se skládá ze schodnic, do nichž jsou zasunuty stupnice o délce 900 mm a šířce v místě výstupní čáry 294 mm. Výška stupně je 167,8 mm. Zábradlí je po levé straně ve směru výstupu o výšce 850 mm Okna: V rodinném domě jsou použita dřevěná eurookna Solid Comford SC 92 s izolačním trojsklem, barva dřeva je hnědá. Parametry okna - zasklení izolačním trojsklem U g =0,53W/m 2 K SGG PLU PLU4, SWS V, argon, g=50% - možnost zasklení s vyššími solárními zisky U g =0,6W/m 2 K, g=62% - součinitel prostupu tepla rámu smrk U f =0,70W/m 2 K - součinitel prostupu tepla okna smrk U w =0,70W/m 2 K - tři těsnění - optimálně umístěna v profilu okna - dvojité utěsnění skel, optimální odvětrání skel - mimořádně teplá spodní část rámu - unikátní konstrukce - vyšší hodnoty vnitřních povrchových teplot - hliníková křídlová okapnice se nedotýká skla - bezpečnostní kování, patentovaný zvedač křídla - stavební hloubka 92 mm - povrchová úprava ADLER HighRes se zárukou 10 let - chráněno užitným vzorem Obr. 15: Dřevěné eurookno s izolačním trojsklem (Slavona, 2014) 49

50 Dveře: Vchodové dveře Pro vynikající izolační vlastnosti jsou použity vchodové dveře SC 92 Klasik. Jedná se o členitější dveře, které mají dveřní křídlo tvořeno rámovou konstrukcí. Jako výplň jsou použity vrstvené desky izolované uprostřed PU pěnou. Barevné provedení je stejné jako u oken. Obr. 16: Dřevěné vchodové dveře (Slavona, 2014) Vnitřní dveře Dveřní křídla vnitřních dveří jsou vyrobena z celodřevěného lepeného hranolu Eurodeck. Byly zvoleny 2 typy dveří se skleněnou výplní do pokojů a celodřevěné do ostatních místností. Provedení - dub. Obr. 17: Vnitřní dřevěné dveře (Slavona, 2014) 50

51 Balkónové dveře (francouzské okno) Balkónové dveře jsou dvoukřídlé s dřevěným prahem. Tyto dveře byly zvoleny pro elegantní řešení spojení interiéru s venkovní terasou. Navíc poskytují jedinečný výhled a proslunění celého pokoje. Opět byl použit výrobek firmy Slavona, který má shodné typové označení (SC 92), a tudíž i stejné parametry použitých oken Garážová vrata: Pro celkovou sladěnost oken a dveří byla zvolena i garážová vrata od stejné firmy Slavona ve stejném barevném provedení. Jedná se o sekční vrata s pohonem a dálkovým ovládáním od německé firmy Sommer Klempířské výrobky: Všechny klempířské výrobky parapety, okapy, svody, nadokapní plechy, závětrné lišty a oplechování komína jsou z pozinkovaného plechu s ochrannou povrchovou úpravou. Budou opatřeny hnědým nátěrem. 51

52 5.6 Základní komplexní tepelně technické posouzení stavební konstrukce Výpočet součinitele prostupu tepla U pro obvodovou stěnu Parametry vnějšího prostředí: Návrhová teplota venkovního vzduchu v zimním období Parametry vnitřního prostředí: Návrhová vnitřní teplota v zimním prostředí Výpočtová teplota vnitřního vzduchu Typ konstrukce: Obvodová stěna, jednoplášťová konstrukce Obr. 18: Skladba obvodové stěny A = 272,5 mm, B = 80 mm, C = 272,5 mm 52

53 Výpočet teplotního faktoru f pro oblast A, B a C: - Plocha pro danou oblast A Celková plocha Oblast A: Vzdálenost d=272,5 mm, tloušťka t=343 mm, celková vzdálenost d=625 mm = Oblast B: Vzdálenost d=80 mm, tloušťka t=343 mm, celková vzdálenost d=625 mm = Oblast C: Vzdálenost d=272,5 mm, tloušťka t=343 mm, celková vzdálenost d=625 mm = Tab. 1: Skladba konstrukce v oblasti A a C Tepelný odpor při přestupu tepla na vnitřní straně konstrukce =0,13 J Materiál d R1 Tapeta s bílým finálním nátěrem 0, , ,03 R2 Vytmelená sádrokartonová deska 0,0125 0,22 0,057 19,78 R3 Polyethylenová fólie 0, ,35 0,001 19,78 R4 Dřevotřísková deska P4 0,013 0,18 0,072 19,46 R5 Desky minerální vlny 0,200 0,041 4,878 1,85 R6 Dřevotřísková deska P5 0,013 0,18 0,072 2,17 R7 Deska stabilizovaného polystyrénu 0,100 0,035 2,857 14,65 R8 3vrstvá vyztužená organická omítka 0,004 0,1 0,04 14,83 Tepelný odpor při přestupu tepla na vnější straně konstrukce =0,04 Celková tloušťka konstrukce Tepelný odpor konstrukce v oblasti A a C: = = Tepelný odpor konstrukce 53

54 Graf. 1: Graf průběhu teplot v konstrukci pro oblast A a C Konstrukce má systematické tepelné mosty: Tab. 2: Šířka konstrukce (kolmo ke směru tepelného toku) Výsek B Tepelný most b 0,625 0,08 Obr. 19: Tok tepla v obvodové stěně 54

55 Tab. 3: Skladba konstrukce v místě tepelného mostu (oblast B) J Materiál d R1 Tapeta s bílým finálním nátěrem 0, , ,54 R2 Vytmelená sádrokartonová deska 0,0125 0,22 0,057 19,08 R3 Polyethylenová fólie 0, ,35 0,001 19,07 R4 Dřevotřísková deska P4 0,013 0,18 0,072 18,49 R5 Masivní nosná dřevěná konstrukce 0,200 0,18 1,111 R6 Dřevotřísková deska P5 0,013 0,18 0,072 R7 Deska stabilizovaného polystyrénu 0,100 0,035 2,857 14,35 R8 3vrstvá vyztužená organická omítka 0,004 0,1 0,04 14,67 Celková tloušťka konstrukce: Tepelný odpor konstrukce v oblasti B: = Tepelný odpor konstrukce Graf. 2: Graf průběhu teplot v konstrukci s tepelným mostem 55

56 Výpočet tepelného odporu pro spodní mez : Výpočet tepelného odporu pro horní mez : = 56

57 Výpočet celkového tepelného odporu : = Výpočet součinitele prostupu tepla U: U= Vyhodnocení konstrukce: Součinitel prostupu tepla konstrukce Odpor při prostupu tepla konstrukce dle ČSN a ČSN EN ISO 6946 Porovnání s požadavky ČSN :2011: Posuzovaná konstrukce: stěna vnější lehká Převažující návrhová vnitřní teplota většiny prostorů v objektu Součinitel prostupu tepla konstrukce vyhovuje doporučené hodnotě pro pasivní domy dle ČSN :

58 5.6.2 Výpočet kondenzace pro obvodovou stěnu Typ hodnocené konstrukce: obvodová stěna Tab. 4: Skladba konstrukce (od interiéru) Číslo Název D L C Mi 1 Sádrokartón 0,0125 0, PE fólie 0,0001 0, Dřevotříska 0,0130 0, ,5 4 Nosná konstrukce/ Minerální vlna 0,200 0, ,8 86,1 2 5 Dřevotříska 0,0130 0, ,5 6 Pěnový polystyrén 0,100 0, Organická omítka 0,004 0, Okrajové podmínky výpočtu: Tepelný odpor při přestupu tepla v interiéru : 0,13 dtto pro výpočet kondenzace a povrch. teplot : 0,25 Tepelný odpor při přestupu tepla v exteriéru : 0,04 dtto pro výpočet kondenzace a povrch. teplot : 0,04 Návrhová venkovní teplota Te: -15,0 C Návrhová teplota vnitřního vzduchu Tai: 20,6 C Návrhová relativní vlhkost venkovního vzduchu RHe: 84,0 % Návrhová relativní vlhkost vnitřního vzduchu RHi: 55,0 % 58

59 Tab. 5: Hodnoty teplot a vlhkosti vzduchu v jednotlivých měsících Měsíc Délka Tai RHi Pi Te RHe Pe , ,8-2,5 81,3 403, ,6 58,2 1411,4-0,3 80,5 479, ,6 58,2 1411,4 3,8 79,2 634, ,6 59,7 1447,8 9 76,8 881, ,6 63,4 1537,6 13,9 73,6 1168, ,6 66,6 1615, ,9 1373, ,6 68,3 1656,4 18,5 69,3 1475, ,6 67,9 1646,7 18,1 69,8 1448, ,6 63,8 1547,3 14,3 73,3 1194, ,6 59,7 1447,8 9,1 76,7 886, ,6 58,2 1411,4 3,5 79,3 622, ,6 57,7 1399,3-0,6 80,7 468,9 Pro vnitřní prostředí byla uplatněna přirážka k vnitřní relativní vlhkosti: 5,0 %. Výchozí měsíc výpočtu bilance se stanovuje výpočtem dle ČSN EN ISO Počet hodnocených let: 1 Difuzní odpor konstrukce ZpT: 1,1E+0011 m/s Teplotní útlum konstrukce Ny*: 192,8 Fázový posun teplotního kmitu Psi*: 9,7 h Teplota vnitřního povrchu a teplotní faktor dle ČSN a ČSN EN ISO 13788: Vnitřní povrchová teplota v návrhových podmínkách Tsi, p: 19,30 Teplotní faktor v návrhových podmínkách f, Rsi, p: 0,964 59

60 Tab. 6: Hodnoty vnitřní povrchové teploty a teplotního faktoru Min. požadované hodnoty při max. rel. vlhkosti Měsíc na vnitřním povrchu: Vypočtené hodnoty 80% 100% Tsi, m f,, m Tsi, m f,, m Tsi f, RHsi 1 14,7 0,743 11,2 0,595 9,8 0,964 57,9 2 15,5 0,758 12,1 0,593 9,8 0, ,5 0,699 12,1 0, ,964 60,4 4 15,9 0,598 12,5 0,301 20,2 0,964 61,3 5 16,9 0,445 13,4 _ 20,4 0,964 64,4 6 17,7 0,183 14,2 _ 20,5 0,964 67,1 7 18,1 _ 14,6 _ 20,5 0,964 68, _ 14,5 _ 20,5 0,964 68, ,425 13,5 _ 20,4 0,964 64, ,9 0,594 12,5 0,295 20,2 0,964 61, ,5 0,704 12,1 0, ,964 60, ,4 0, ,593 19,8 0,964 60,5 RHsi - relativní vlhkost na vnitřním povrchu Tsi - vnitřní povrchová teplota f,rsi - teplotní faktor Difuze vodní páry v návrhových podmínkách a bilance vlhkosti dle ČSN : (bez vlivu zabudované vlhkosti a sluneční radiace) Tab. 7: Průběh teplot a tlaků v návrhových okrajových podmínkách rozhraní i e teplota 19, ,6 0,4 0,1-14,8-14,8 p P, sat Při venkovní návrhové teplotě dochází v konstrukci ke kondenzaci vodní páry. 60

61 Tab. 8: Kondenzace vodní páry v konstrukci Kondenzační zóna Hranice kondenzační zóny Kondenzující množství vodní páry číslo levá pravá 1 0,2962 0,3003 4,404E-0010 Celoroční bilance vlhkosti: Množství zkondenzované vodní páry Mc,a: 0,000 kg/, rok Množství vypařitelné vodní páry Mev,a: 0,952 kg/, rok Ke kondenzaci dochází při venkovní teplotě nižší než -10,0. Bilance zkondenzované a vypařené vlhkosti dle ČSN EN ISO 13788: Roční cyklus č. 1 V konstrukci nedochází během modelového roku ke kondenzaci. Graf. 3: Rozložení tlaku vodní páry v konstrukci 61

62 5.6.3 Výpočet součinitele prostupu tepla U pro střešní konstrukci Parametry vnějšího prostředí: Návrhová teplota venkovního vzduchu v zimním období Parametry vnitřního prostředí: Návrhová vnitřní teplota v zimním prostředí Výpočtová teplota vnitřního vzduchu Typ konstrukce: Střecha, jednoplášťová konstrukce Tab. 9: Skladba konstrukce v místě šikmých stropů Tepelný odpor při přestupu tepla na vnitřní straně konstrukce =0,1 J Materiál d R1 Tapeta s bílým finálním nátěrem 0, , ,03 R2 Vytmelená sádrokartonová deska 0,0125 0,22 0,057 19,7 R3 Polyethylenová fólie 0, ,35 0,001 19,7 R4 Tepelná izolace 0,040 0,035 1,143 13,15 R5 Desky minerální vlny 0,200 0,041 4,878 14,77 R6 Difúzní fólie 0, ,35 0,001 14,77 Tepelný odpor při přestupu tepla na vnější straně konstrukce 0,04 Celková tloušťka konstrukce Tepelný odpor konstrukce 62

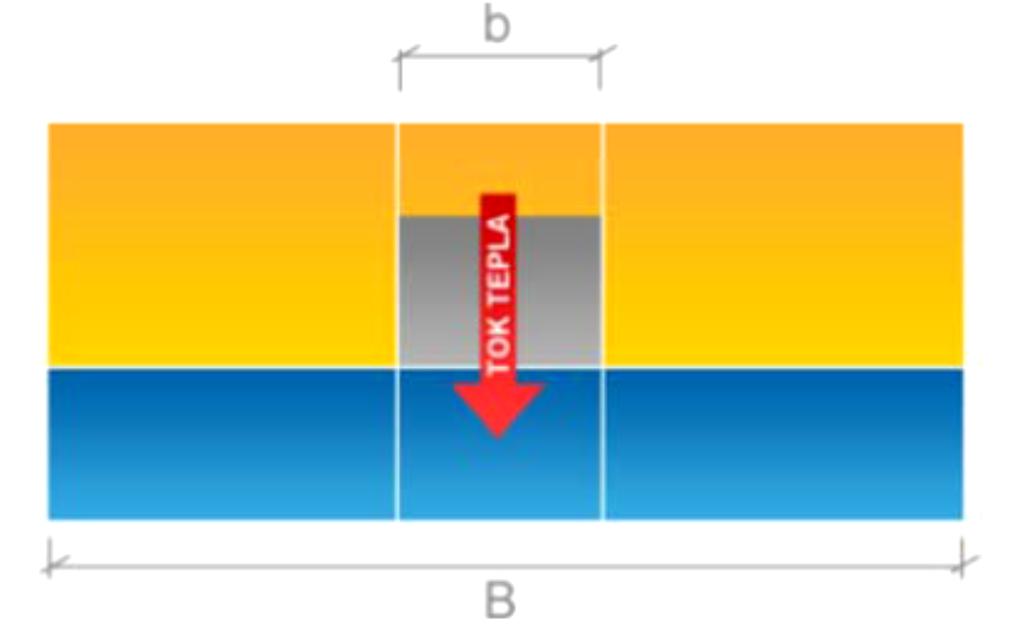

63 Graf. 4: Graf průběhu teplot v konstrukci v místě šikmých stropů Konstrukce má systematické tepelné mosty: Tab. 10: Šířka konstrukce (kolmo ke směru tepelného toku) Výsek B Tepelný most b 0,625 0,08 Obr. 20: Tok tepla střešní konstrukcí 63
