1 PAMÁTKOVÁ OBNOVA STŘEŠNÍHO PLÁŠTĚ II. ETAPA - ETAPA 2016 DSP Únor

2 PAMÁTKOVÁ OBNOVA STŘEŠNÍHO PLÁŠTĚ II. ETAPA ETAPA 2016 DSP OBSAH : I. IDENTIFIKAČNÍ ÚDAJE II. III. IV. TECHNICKÁ ZPRÁVA PŘÍLOHA Č. 1 - FOTODOKUMENTACE VÝKRESOVÁ DOKUMENTACE 01 POHLED NA FASÁDU Z ULICE ROOSEVELTOVY 02 POHLED NA FASÁDU Z ULICE ZA DIVADLEM 03 POHLED NA FASÁDU Z MALINOVSKÉHO NÁMĚSTÍ 04 POHLED NA FASÁDU Z ULICE DVOŘÁKOVY 05 PŮDORYS STŘECHY PROVAZIŠTĚ V. ROZPOČET 2

3 IDENTIFIKAČNÍ ÚDAJE ÚDAJE O STAVBĚ a) Název stavby: PAMÁTKOVÁ OBNOVA STŘEŠNÍHO PLÁŠTĚ II. ETAPA ETAPA 2016 DSP b) Místo stavby: Malinovské náměstí 1, Brno Katastrální území: BRNO MĚSTO parc.č. druh pozemku výměra (m²) vlastník 95 zastavěná plocha a nádvoří 5473 Statutární město Brno ÚDAJE O INVESTOROVI Národní divadlo Brno příspěvková organizace Dvořákova 11 Brno zast. ředitelem MgA. Martinem Glaserem tel.: fax: info@ndbrno.cz IČO: ÚDAJE ZPRACOVATELI DOKUMENTACE Zodpovědný projektant, hlavní inženýr projektu: Spolupráce: Rozpočet: autorizovaný inženýr ČKAIT pracoviště: Ateliér A3 Úvoz 74, Brno TEL.: a3jp@volny.cz Ing. arch. Lenka Polášková Stanislav Král 3

4 Charakteristika objektu Budova bývalého Německého městského divadla, poté divadla Na hradbách, později Janáčkova a nyní Mahenova divadla náleží nejen k prvořadým architektonickým památkám v Brně, ale její umělecký, technický a kulturní význam ji navíc včleňuje do evropského kontextu. Situování divadla na východním okraji městského centra souviselo s rozsáhlou urbanistickou proměnou Brna v druhé polovině 19. století. Podle regulačního plánu z let od vídeňského architekta Ludwiga von Förstera a městského stavitele Johanna Lorenze byly na místě zbouraných hradeb postupně budovány rozlehlé uliční prospekty, reprezentační veřejné budovy, obytné domy a promenádní parky. Podobně jako krátce předtím ve Vídni byl mezi historické jádro a předměstí vložen útvar Okružní třídy. Nové divadlo vzešlo z iniciativy městské rady a zvláště starosty Gustava Winterhollera. Stavba byla zahájena 18. července 1881 a 31. října 1882 se konalo slavnostní uložení závěrečného kamene, takže včetně projekčních prací trvala pouhých 18 měsíců. Budova zaujímající plochu 2700 m2 si vyžádala náklad zlatých. Na realizaci se podílela početná řada vídeňských a brněnských podnikatelů, umělců a řemeslníků. Architektonický návrh divadla zadal stavebník vídeňské kanceláři architektů Ferdinanda Fellnera ml. ( ) a Hermanna Helmera ( ), kteří se specializovali na projektování divadelních budov. Na území bývalé Rakousko-uherské monarchie i v okolních zemích realizovali od Hamburku po Oděsu celkem 48 divadel. Divadlo zaujímá půdorys obdélníka a obrací se kratší stranou hlavního průčelí do dnešního Malinovského náměstí. Prostranství před čelní frontou je upraveno jako kruhový květinový parter. Segmentová ramena příjezdové rampy ústí do trojosého portiku uprostřed, jehož toskánské sloupy a pilíře nesou v patře balkon. Na něm spočívá lodžie s korintskými sloupy a trojdílným kladím, na které dosedá v šíři lodžie trojúhelný štít s plně plastickou figurální výzdobou. Střed vyplňuje řecký bůh Dionýsos na voze taženém lvy a pantery. Čtyřspřeží doprovázejí okřídlené postavy géniů s planoucími pochodněmi. Pololežící ženské akty v koutech tympanonu představují vlevo Kalliopé, múzu epického zpěvu, vpravo Melpomené, múzu zpěvu a tragédie. Boční části průčelí mají v ose prolomen vstup a nad ním v patře edikulové okno, jehož segmentový fronton doplňují figurální alegorie tragédie a komedie. Budova končí kuželkovou balustrádou, obíhající po celém obvodu. Na průčelních nárožích drží dvojice amoretů štíty, na nichž bývaly zlaté nápisy: Kráse stánek - múzám domov. Střed průčelí akcentuje střešní oblouk s plastickým znakem města a završený skupinou Thálie sedící na labuti, jejíž slávu vytrubují dva pozounéři. Trojrozměrná sochařská díla dotvářejí ještě nízké reliéfy: trojdílný vlys s hrajícími amorety v lodžii a girlandy spojující hlavice pilastrů. Autorem sochařské výzdoby na exteriéru a v interiéru divadelní budovy byl Vídeňan Theodor Friedl ( ), jenž svým pojetím navazoval na barokní sochařství. Ostatní fasády budovy jsou pojednány po architektonické i výzdobné stránce střídměji. Figurální alegorie s putty mezi horními okny provedl ve sgrafitu vídeňský malíř Adolf Roth. Vnějšek divadla představuje reprezentativní doklad historizující architektury ze závěru období tzv. přísného historismu ( ). Její tvůrci čerpali z pozdně renesanční architektury toskánské a benátské oblasti, přičemž vědecké studium historických předloh 4

5 uváděli do rovnováhy s jejich tvůrčí transformací. Na rozdíl od neorenesanční architektury exteriéru budovy převažuje v interiéru neobarokní pojetí, charakteristické už pro fázi tzv. pozdního historismu. Harmonizační tendence na vnějšku budovy je uvnitř vystřídána zřetelným úsilím o emocionální účin. Fellner s Helmerem patřili k prvním architektům, kteří v Brně zahájili právě stavbou městského divadla tuto stylovou změnu. Renate Wagnerová- Riegrová, jedna z předních znalkyň vídeňské historizující architektury, vyzdvihla u prací této architektonické dvojice velké bohatství, dekorativní jistotu a hravou lehkost. Opravy divadla Během 2. světové války proběhla blíže nespecifikovaná oprava divadla, která zcela jistě zahrnovala obnovu fasády a nejméně foyeru. V letech se uskutečnila komplexní obnova Mahenova divadla, které téměř devadesát let sloužilo v podstatě v originální podobě a s původním technickým vybavením. Všechny části architektury a výtvarné výzdoby divadla prošly odbornou restaurací, chybějící detaily doplnily kopie podle dochovaných fragmentů. Nezbytné interiérové doplňky - atypická osvětlovadla, bufetový pult, vitríny, sedačky, reproduktory a kryty radiátorů topení - navrhl ve stylovém duchu divadla brněnský architekt Jindřich Kumpošt ml. Součástí této opravy byla rovněž obnova vnějšího pláště divadla. V roce 2015 proběhla 1. Etapa akce : Památková obnova Vnějšího pláště provaziště Mahenova divadla na kterou bude navazovat tato etapa, která je obsahem této dokumentace. Lokalizace památky 1. Okres: Brno - město 2. Obec: Brno 3. Adresa: Malinovského náměstí 1 4. Bližší určení místa popisem: Mahenovo divadlo, střecha II. Etapa 5. Předmět obnovy: 1) mříž provaziště, litina povrchově upravená nátěrem 2) hrotnice, zinkový plech, nosná konstrukce ocel 3) voluty 4) kouřové klapky, pozinkovaný plech, zinkový plech povrchově upravený nátěrem, mechanická konstrukce z ocelových profilů Údaje o památce 1. Datování: Rejstříkové číslo v ÚSKP: divadlo / Autor: projekční kancelář Ferdinand Fellner ml. a Herman Helmer z Vídně Stavitel: Josef Arnold za dozoru arch. Josefa Nebehostenyho Sochaři: Franz Dressler, Theodor Riedl Kameník: Johan Lang Štukatér: Georgie Weiss 5

6 Malíř: J. Schmidt, A. Roth, Teefka Předmět památkové obnovy 1) Litinová mříž (1 ks) Litinová mříž je povrchově upravená nátěrem. Jedná se o dekorativní výrazný prvek, který završuje střechu provaziště. Mříž je sestavena z jednotlivých polí, které jsou spojené šroubem s maticí. Povrchová úprava je dožilá, na mnoha místech se objevuje koroze, kotvení mříže je uvolněné, hrozí nebezpečí jejího pádu. Mříž je mechanicky poškozená, chybí řada dekorativních prvků. 2) Hrotnice (3 ks) Hrotnice rámují z obou stran mříž tak, že tvoří výraznou dekorativní kompozici, která se uplatňuje zejména z dálkových pohledů. V prostoru střechy se nachází ještě jedna samostatná hrotnice. Vnitřní nosnou konstrukci tvoří ocelový kruhový nosník, na který jsou navlečeny jednotlivé díly pasířsky tvarované ze zinkového plechu. Povrchová úprava je provedena krycím nátěrem. Nosné konstrukce jsou napadané korozí, povrchová úprava je dožilá. Jednotlivé díly jsou na mnoha místech rozpojené, zdeformované, popraskané a proděravělé. 3) Ozdobné voluty (30ks) Voluty tvoří součást kouřových klapek. Jsou vytlačené ze zinkového plechu. Dekorativní zinkové voluty jsou zdeformované, části profilů zcela chybí, plech je popraskaný a děravý, mnohé voluty jsou odpojené od podkladů a hrozí odpadnutím. 4) Kouřové klapky (10 ks mobilní, 2 ks pevné) Jsou součástí střechy provaziště. Na podélných stranách jsou výklopné do prostoru střechy, boční strany jsou pevné. Směrem do interiéru jsou vnitřní kouřové klapky. Nosný a ovládací mechanismus je zhotovený z ocelových profilů. Vnější oplechování kouřových klapek je z pozinkovaného plechu, ozdobné voluty jsou ze zinkového plechu. Vše je povrchově upravené krycím nátěrem. Vnitřní nosná konstrukce kouřových klapek je včetně ovládacích mechanismů silně znečištěná holubím trusem a pokrytá korozí. Oplechování je zdeformované, jednotlivé díly na sebe nenasedají, plech je uvolněný od nosníků, místy jsou plechy prasklé a proděravělé, povrchová úprava je dožilá. 6

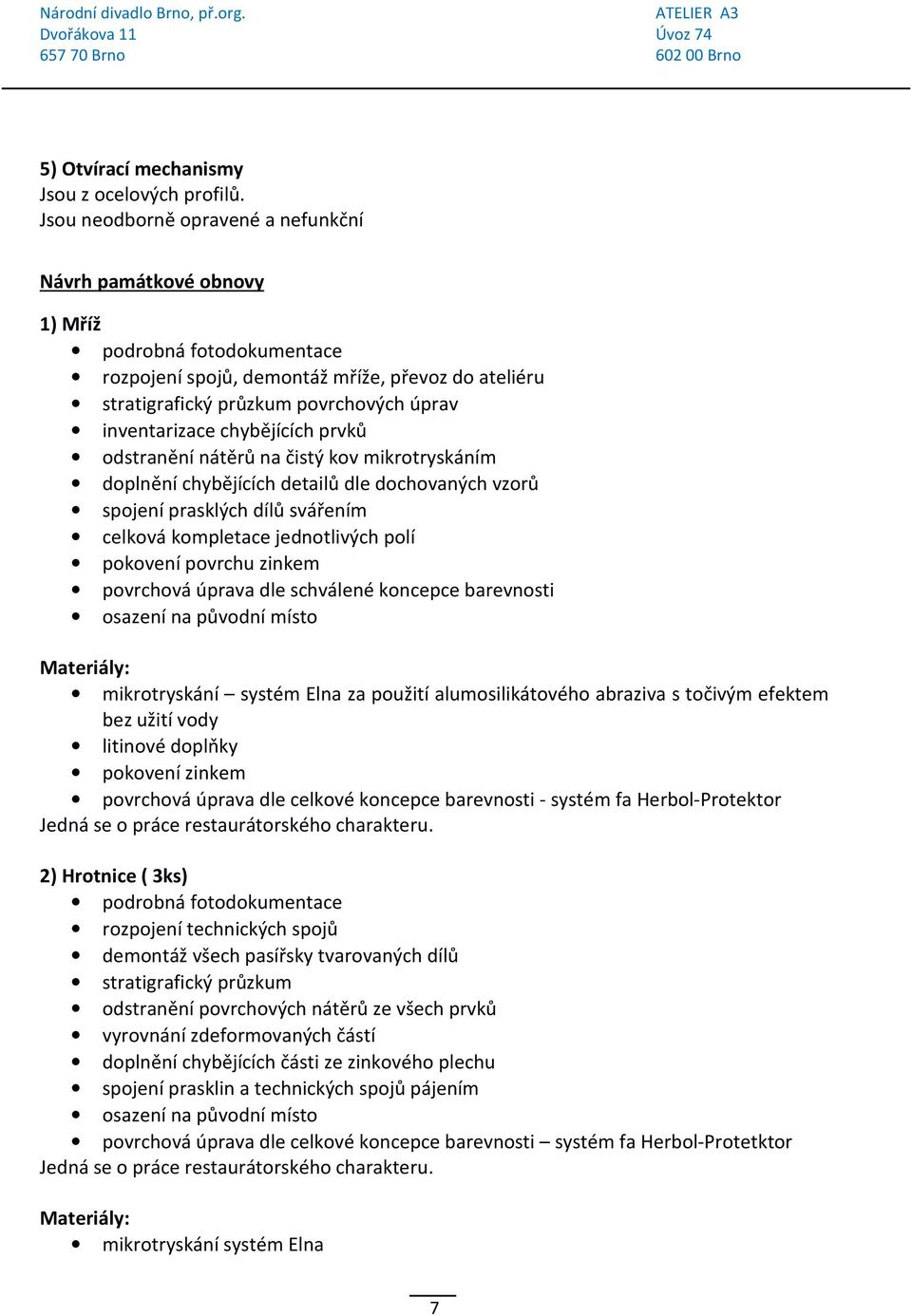

7 5) Otvírací mechanismy Jsou z ocelových profilů. Jsou neodborně opravené a nefunkční Návrh památkové obnovy 1) Mříž podrobná fotodokumentace rozpojení spojů, demontáž mříže, převoz do ateliéru stratigrafický průzkum povrchových úprav inventarizace chybějících prvků odstranění nátěrů na čistý kov mikrotryskáním doplnění chybějících detailů dle dochovaných vzorů spojení prasklých dílů svářením celková kompletace jednotlivých polí pokovení povrchu zinkem povrchová úprava dle schválené koncepce barevnosti osazení na původní místo Materiály: mikrotryskání systém Elna za použití alumosilikátového abraziva s točivým efektem bez užití vody litinové doplňky pokovení zinkem povrchová úprava dle celkové koncepce barevnosti - systém fa Herbol-Protektor Jedná se o práce restaurátorského charakteru. 2) Hrotnice ( 3ks) podrobná fotodokumentace rozpojení technických spojů demontáž všech pasířsky tvarovaných dílů stratigrafický průzkum odstranění povrchových nátěrů ze všech prvků vyrovnání zdeformovaných částí doplnění chybějících části ze zinkového plechu spojení prasklin a technických spojů pájením osazení na původní místo povrchová úprava dle celkové koncepce barevnosti systém fa Herbol-Protetktor Jedná se o práce restaurátorského charakteru. Materiály: mikrotryskání systém Elna 7

8 alumosilikátové abrazivo s točivým efektem bez užití vody Zn plech odpovídající síly tmel s obdobnou tepelnou roztažností jako zinek Metal plastic (Soudal) pájení naměkko cizelérské nářadí vyhřívání cínová pájka povrchová úprava Herbol-protektor 3) Dekorativní voluty (celkem 30 ks) demontáž volutami podrobná fotodokumentace stratigrafický průzkum odstranění povrchových nátěrů vyrovnání zdeformovaných částí doplnění chybějících částí ze zinkového plechu spojení prasklin a technických spojů pájením osazení na původní místo povrchová úprava dle celkové koncepce barevnosti systém fa Herbol-Protektor Jedná se o práce restaurátorského charakteru. Materiály: mikrotryskání systém Elna alumosilikátové abrazivo s točivým efektem bez užití vody Zn plech odpovídající síly tmel s obdobnou tepelnou roztažností jako zinek Metal plastic (Soudal) pájení naměkko cizelérské nářadí vyhřívání cínová pájka povrchová úprava Herbol-protektor 4) Kouřové klapky (10 ks vnějších polí, 2 strany pevné, vnitřní klapky) demontáž klapek na podélných stranách po etapách, vždy dvě proti sobě odstranění povrchových úprav na kov oprava nových konstrukcí repase otvíracích mechanismů antikorozní nátěr těchto konstrukcí vyrovnání zdeformovaných profilů klapek doplnění chybějících dílů z odpovídajícího materiálu pájením ocizelování spojů montáž 8

9 povrchová úprava dle celkové koncepce barevnosti systém fa Herbol-Protektor Jedná se o práce řemeslného charakteru. Materiály: mikrotryskání systém Elna alumosilikátové abrazivo s točivým efektem bez užití vody Zn plech odpovídající síly tmel s obdobnou tepelnou roztažností jako zinek Metal plastic (Soudal) pájení naměkko cizelérské nářadí vyhřívání cínová pájka povrchová úprava Herbol-protektor 5) Otvírací mechanismy odstranění nečistot a holubího trusu obnovení funkčnosti provedení antikorozní úpravy povrchů Jedná se o práce řemeslného charakteru. Materiály: ocelové profily antikorozní nátěr O průběhu restaurátorských prací bude zpracována restaurátorská zpráva, o průběhu prací řemeslného charakteru bude zpracována dokumentace památkové obnovy. Současně bude provedena celková repase vrchlíku kýlové střechy přiléhající k části střechy provedené z titanzinkových šablon. TECHNOLOGICKÝ POSTUP ODSTRANĚNÍ STARÝCH NÁTĚRŮ ZN PLECHU STŘEŠNÍHO PLÁŠTĚ Příprava povrchu: Odstranit prach a nečistot cizího druhu ometením, nebo oplachem vysokotlakou čistou vodou. Stávající starý pozinkovaný plech není třeba již dále upravovat. Nové plechy a žárově zinkované prvky očistit nejlépe následujícím způsobem: Drhnout umělohmotným rounem nebo houbou směsí z 10 litrů vody a 0,5 litru 25 % roztoku čpavkové vody s přidáním 2 odlivek čistícího prostředku (Jar apod.). Třením vznikne jemná pěna, která musí působit na plochu asi 10 min. Po této době znovu rozetřít, až je pěna ocelově šedá. Potom řádně omýt čistou vodou až odstranit veškerou pěnu. Plochu nechat důkladně vyschnout. Neprovádět při slunečném počasí a teplotě nad 25 st.c! 9

10 Nátěr: 2 x nátěr: HERBOL - Protektor, odstín dle specifikace Ředit ředidlem V 40 do 5 %, přetírat nejlépe po 24 hodinách, nátěr zůstává dlouhodobě pružný a plně vytvrzuje po cca 7 dnech v závislosti na počasí. Nanášet štětcem nebo válečkem (Velur 4), popř. stříkáním. Odstíny: Dle dodaných vzorků, vzorkovnice NCS II: S 4005 R80B světle šedá Závěr Cílem památkové a restaurátorské obnovy prvků na střeše Mahenova divadla je zastavení jejich chátrání, obnovení původního vzhledu a zlepšení celkového estetického dojmu. 10

11 Příloha č.1 FOTODOKUMENTACE 11

12 12

13 13

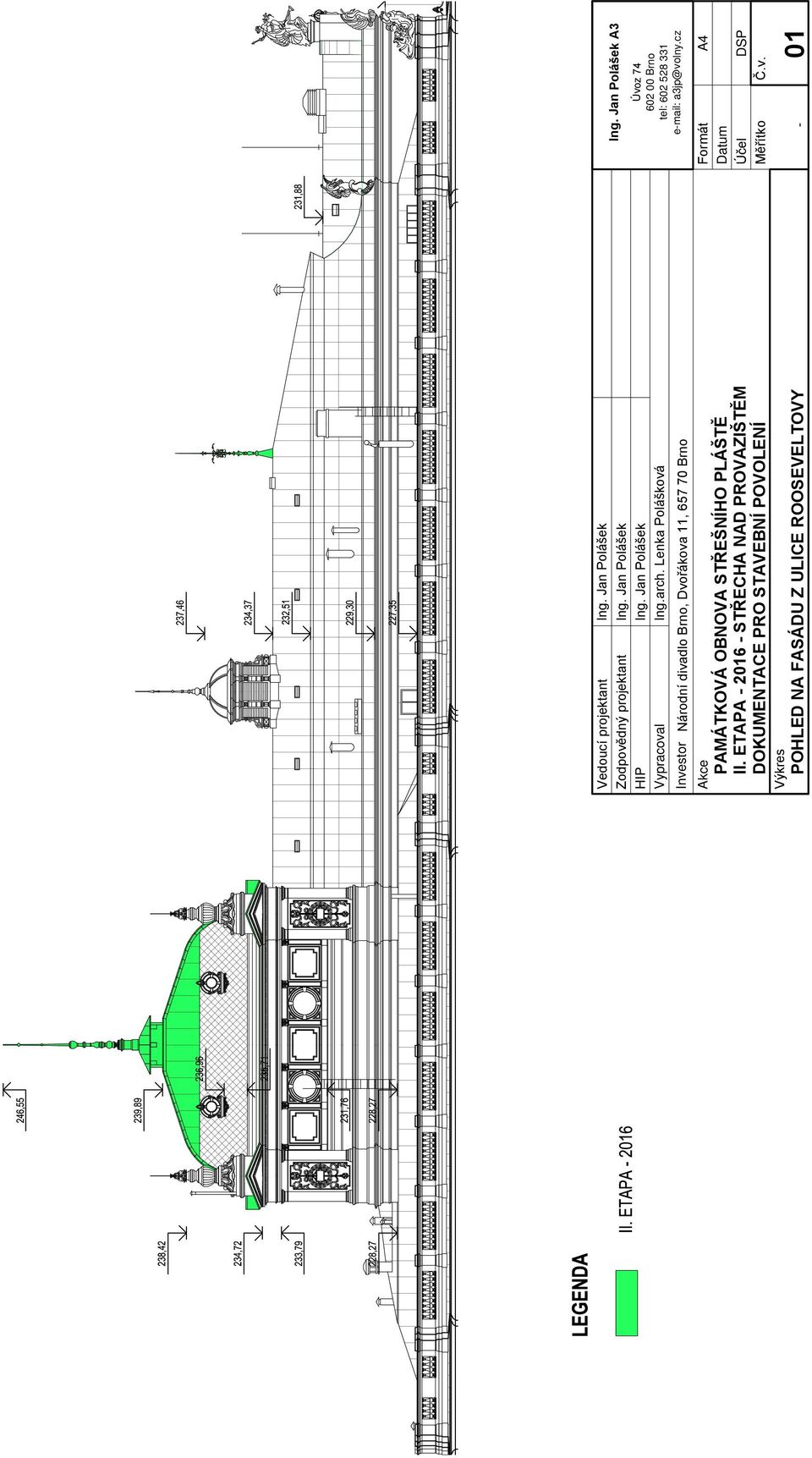

14 Formát Datum Účel Měřítko A4 Vedoucí projektant Zodpovědný projektant HIP Vypracoval Ing.arch. Lenka Polášková Investor Národní divadlo Brno, Dvořákova 11, Brno Akce PAMÁTKOVÁ OBNOVA STŘEŠNÍHO PLÁŠTĚ II. ETAPA STŘECHA NAD PROVAZIŠTĚM DOKUMENTACE PRO STAVEBNÍ POVOLENÍ Výkres POHLED NA FASÁDU Z ULICE ROOSEVELTOVY A3 Úvoz Brno tel: a3jp@volny.cz DSP Č.v. - 01

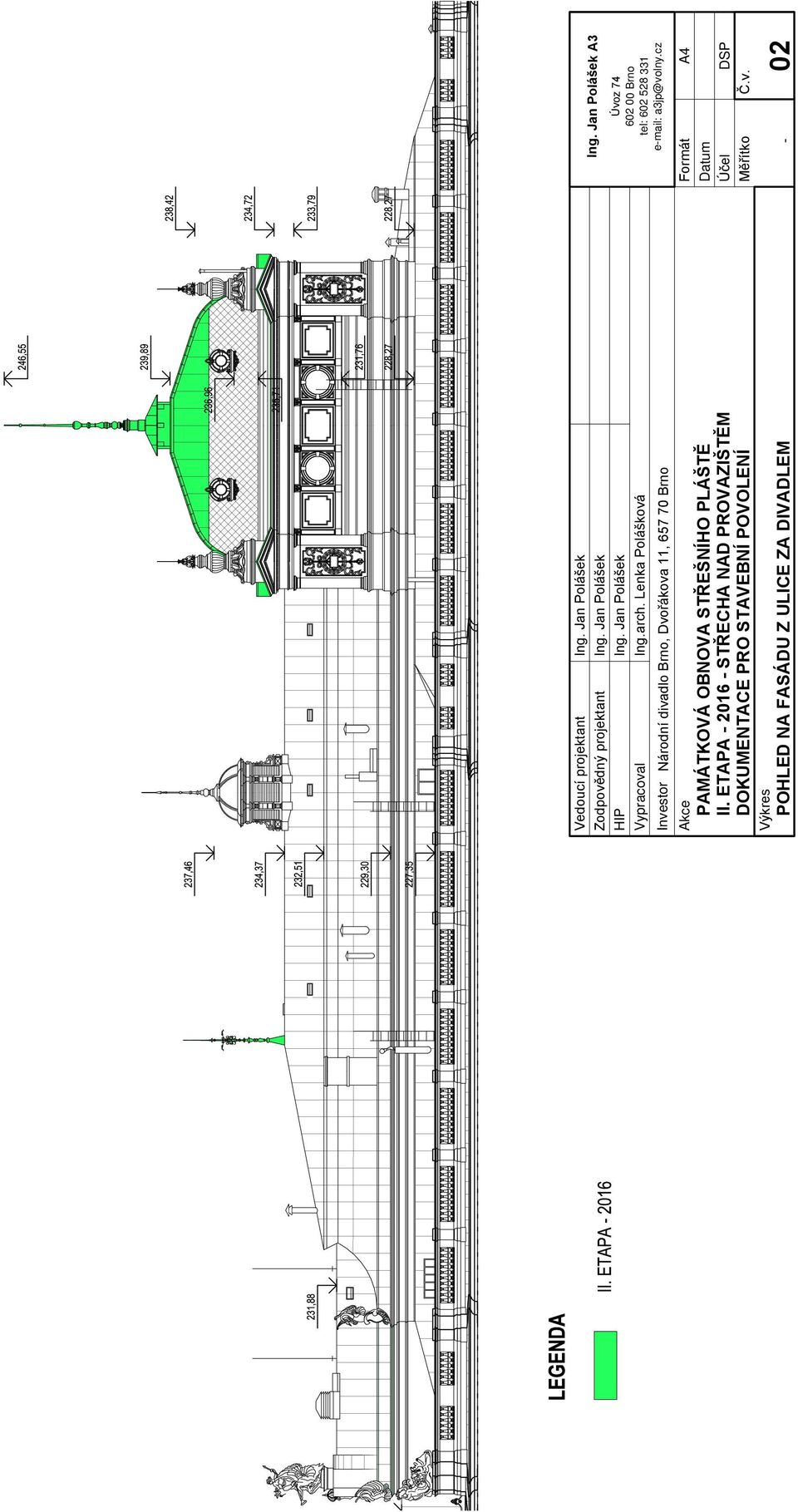

15 Formát Datum Účel Měřítko A4 Vedoucí projektant Zodpovědný projektant HIP Vypracoval Ing.arch. Lenka Polášková Investor Národní divadlo Brno, Dvořákova 11, Brno Akce PAMÁTKOVÁ OBNOVA STŘEŠNÍHO PLÁŠTĚ II. ETAPA STŘECHA NAD PROVAZIŠTĚM DOKUMENTACE PRO STAVEBNÍ POVOLENÍ Výkres POHLED NA FASÁDU Z ULICE ZA DIVADLEM A3 Úvoz Brno tel: a3jp@volny.cz DSP Č.v. - 02

16 Formát Datum Účel Měřítko A4 Vedoucí projektant Zodpovědný projektant HIP Vypracoval Ing.arch. Lenka Polášková Investor Národní divadlo Brno, Dvořákova 11, Brno Akce PAMÁTKOVÁ OBNOVA STŘEŠNÍHO PLÁŠTĚ II. ETAPA STŘECHA NAD PROVAZIŠTĚM DOKUMENTACE PRO STAVEBNÍ POVOLENÍ Výkres POHLED NA FASÁDU Z MALINOVSKÉHO NÁMĚSTÍ A3 Úvoz Brno tel: a3jp@volny.cz DSP Č.v. - 03

17 Formát Datum Účel Měřítko A4 Vedoucí projektant Zodpovědný projektant HIP Vypracoval Ing.arch. Lenka Polášková Investor Národní divadlo Brno, Dvořákova 11, Brno Akce PAMÁTKOVÁ OBNOVA STŘEŠNÍHO PLÁŠTĚ II. ETAPA STŘECHA NAD PROVAZIŠTĚM DOKUMENTACE PRO STAVEBNÍ POVOLENÍ Výkres POHLED NA FASÁDU Z ULICE DVOŘÁKOVY A3 Úvoz Brno tel: a3jp@volny.cz DSP Č.v. - 04

18 Formát Datum Účel Měřítko A3 Úvoz Brno tel: A4 DSP Č.v LEGENDA II. ETAPA Vedoucí projektant Zodpovědný projektant HIP Vypracoval Ing.arch. Lenka Polášková Investor Národní divadlo Brno, Dvořákova 11, Brno Akce PAMÁTKOVÁ OBNOVA STŘEŠNÍHO PLÁŠTĚ II. ETAPA STŘECHA NAD PROVAZIŠTĚM DOKUMENTACE PRO STAVEBNÍ POVOLENÍ Výkres PŮDORYS STŘECHY PROVAZIŠTĚ
