1 Izolační materiály Konstrukční trendy Energetická efektivita - úspory Ing. Libor Urbášek

2 Obsah prezentace: 1. Sortiment izolací (MW, EPS, XPS, PUR, PIR, FP, VIP) 2. Vlastnosti izolací tepelné / akustické / protipožární 3. Nové trendy kombinace MW a EPS 4. Energetická efektivita = úspory 2

3 Kvalitní zateplení budovy = obálka bez tepelných mostů Součinitel prostupu konstrukcí Ukci Součinitel obálky budovy Uem Eliminace tepelných mostů Dostatečná tloušťka tepel. izolací Vhodný výběr tepel. izolací Správné vyřešení detailů Kvalitní výplně otvorů (trojsklo) Zastínění výplní otvorů na jižní straně Vzduchotěsnost n50 < 0,6 Regulované větrání s rekuperací tepla 3

4 1. Sortiment izolací (MW, EPS, XPS) Kamenná (čedičová) izolace 4

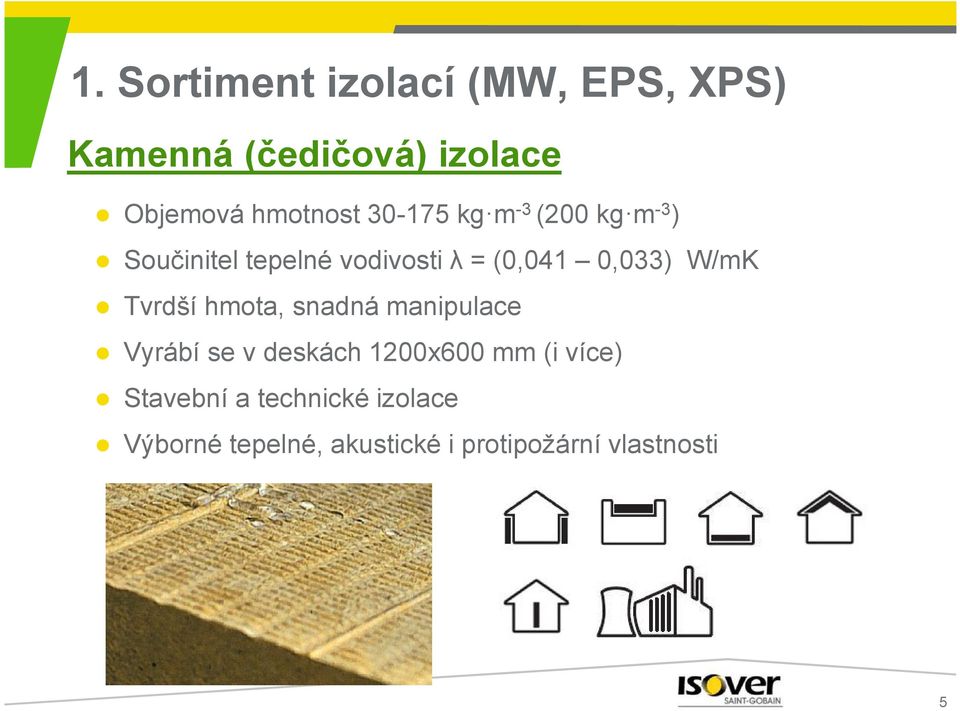

5 1. Sortiment izolací (MW, EPS, XPS) Kamenná (čedičová) izolace Objemová hmotnost kg m-3 (200 kg m-3) Součinitel tepelné vodivosti λ = (0,041 0,033) W/mK Tvrdší hmota, snadná manipulace Vyrábí se v deskách 1200x600 mm (i více) Stavební a technické izolace Výborné tepelné, akustické i protipožární vlastnosti 5

6 1. Sortiment izolací (MW, EPS, XPS) Skelná izolace 6

7 1. Sortiment izolací (MW, EPS, XPS) Skelná izolace Objemová hmotnost kg m-3 (100 kg m-3). Součinitel tepelné vodivosti λ = (0,039 0,030) W/mK Měkká elastická hmota, dobrá přilnavost k materiálům. Vyrábí se v pásech 9000x1200 mm (i více), příp. deskách Výborné tepelné i akustické vlastnosti. Balení v rolích až s 6-ti násobnou kompresí. 7

8 1. Sortiment izolací (MW, EPS, XPS) EPS (expandovaný polystyren) 8

9 1. Sortiment izolací (MW, EPS, XPS) EPS (expandovaný polystyren) Objemová hmotnost 13,5-36 kg m-3 Součinitel tepelné vodivosti λ = (0,039 0,031) W/mK Velmi tvrdá hmota, malá nasákavost především perimetr, sokl Vyrábí se v deskách 1000x500 mm (i jiné) Pro sokl i s vaflovou strukturou na povrchu Výborné tepelněizolační vlastnosti, především šedivé EPS 9

10 1. Sortiment izolací (MW, EPS, XPS) XPS (extrudovaný polystyren) 10

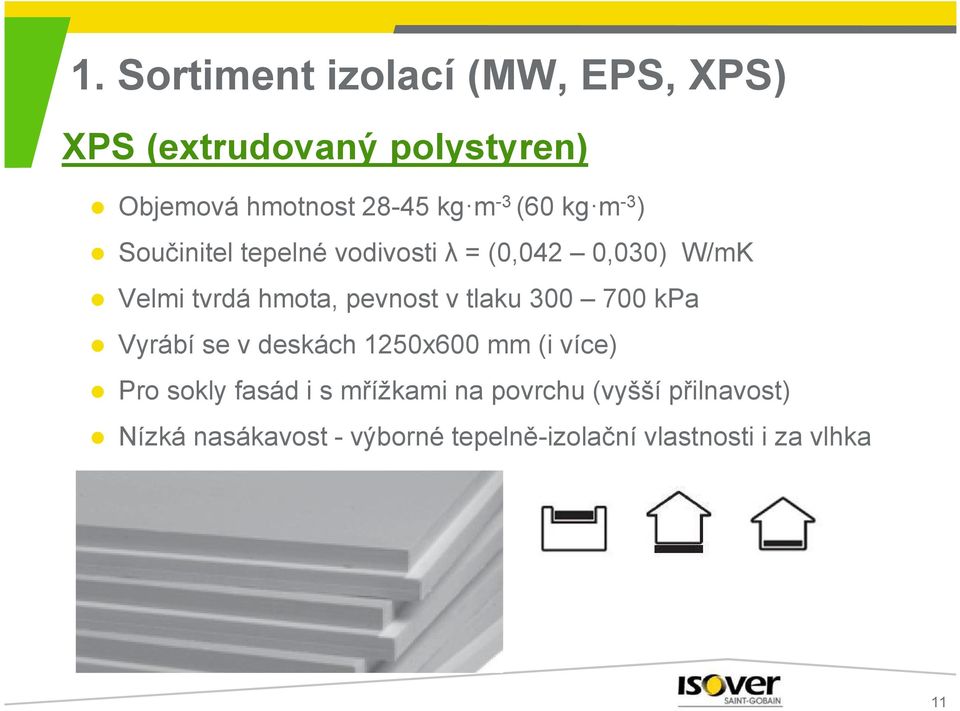

11 1. Sortiment izolací (MW, EPS, XPS) XPS (extrudovaný polystyren) Objemová hmotnost kg m-3 (60 kg m-3) Součinitel tepelné vodivosti λ = (0,042 0,030) W/mK Velmi tvrdá hmota, pevnost v tlaku kpa Vyrábí se v deskách 1250x600 mm (i více) Pro sokly fasád i s mřížkami na povrchu (vyšší přilnavost) Nízká nasákavost - výborné tepelně-izolační vlastnosti i za vlhka Balení v balících 11

12 1. Sortiment izolací (MW, EPS, XPS) Doplňkový sortiment 12

13 1. Sortiment izolací (PUR, PIR) PUR / PIR (polyuretan / polyisokyanurátová pěna) Objemová hmotnost dle použitého kompozitu kg m-3 Součinitel tepelné vodivosti λ = (0,021 0,028) W/mK Provozní teploty -190 C až +110 C Pevnost v tlaku kpa Vyrábí se v deskách, nebo se používá spray Nízká nasákavost okolo 3-5% (spray až 60%) 13

14 1. Sortiment izolací (FP) Fenolické pěny (napěnění fenolformaldehydových pryskyřic do bloku) Objemová hmotnost 35 kg m-3 Součinitel tepelné vodivosti λ = (0,020 0,024) W/mK Pevnost v tlaku 100 kpa Vyrábí se v deskách Třída reakce na oheň C-B 14

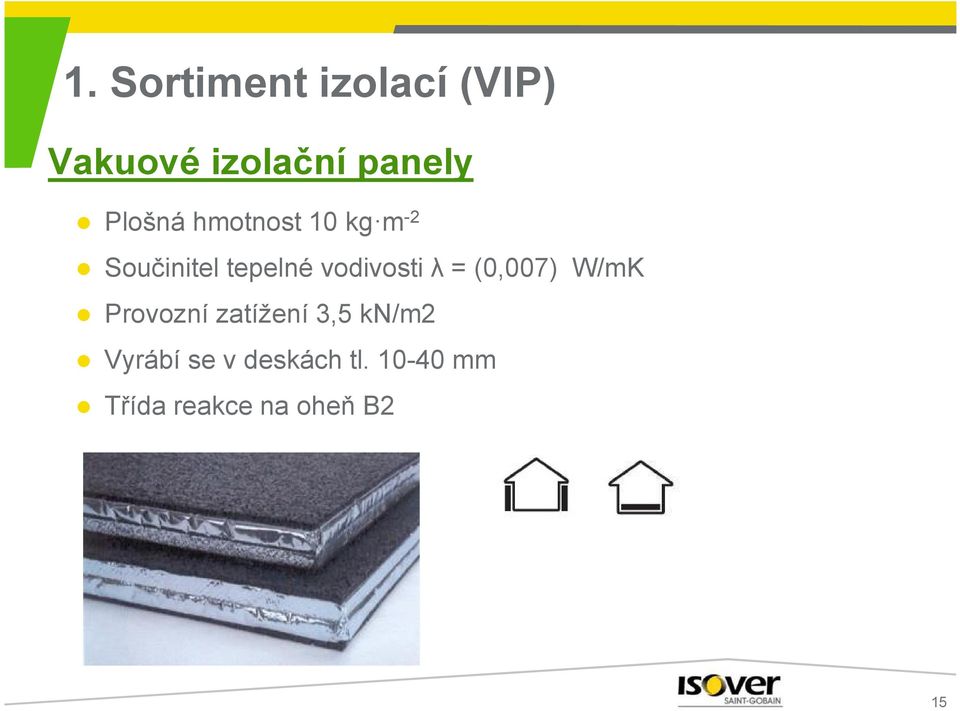

15 1. Sortiment izolací (VIP) Vakuové izolační panely Plošná hmotnost 10 kg m-2 Součinitel tepelné vodivosti λ = (0,007) W/mK Provozní zatížení 3,5 kn/m2 Vyrábí se v deskách tl mm Třída reakce na oheň B2 15

16 1. Sortiment izolací - ostatní Dřevovláknité izolace W/mK, E Celulóza W/mK, C-E Ovčí vlna W/mK, E Sláma W/mK, E Konopí W/mK, E 16

17 2. Vlastnosti izolací Tepelně-izolační parametry Tepelná izolace Tepelná izolace je materiál či látka, která špatně vede teplo, tzn. má nízkou tepelnou vodivost λ Součinitel tepelné vodivosti - λ [W m-1 K-1] Udává, jak materiál vede teplo. Čím je hodnota nižší tím je kvalita tepelné izolace vyšší a teplo uniká přes takový materiál pomaleji. 17

18 2. Vlastnosti izolací Tepelně-izolační parametry Součinitel tepelné vodivosti λ [W m-1 K-1] Ocel λ = 50,0 W m-1 K-1 Dřevo λ = 0,180 W m-1 K-1 EPS λ = 0,039-0,031 W m-1 K-1 MW λ = 0,041-0,030 W m-1 K-1 Vzduch λ = 0,026 W m-1 K-1 Vakuové panely λ = 0,007 W m-1 K-1 18

19 Základní veličiny tepelné techniky SOUČINITEL TEPELNÉ VODIVOSTI - lambda λ [W m-1 K-1] Součinitel tepelné vodivosti tepelná vodivost Teplo se šíří 3 způsoby: Vedení Proudění Sálání Součinitel tepelné vodivosti izolačních materiálů má také 3 složky (složka tepelného vedení, složka tepelného proudění, složka tepelné radiace) množství tepla, které musí za jednotku času (výkon=práce/čas [W=J/s]) projít tělesem, aby na jednotkovou délku byl jednotkový teplotní spád (eqv. Tenký drát) [W m-1 K-1] 19

20 Základní veličiny tepelné techniky SOUČINITEL TEPELNÉ VODIVOSTI - lambda λ [W m-1 K-1] Možná náhrada vzduchu v izolaci jiným plynem λ VEDENÍ-PEVNÁ ČÁST λ VEDENÍ-VZDUCH λ PROUDĚNÍ λ SÁLÁNÍ λ = 0,003 = 0,025 = 0,000 = 0,011 = 0, λ VZDUCH λ CO2 λ CFC λ ARGON λ KRYPTON λ XENON λ PENTAN λ VODA = 0,025 = 0,016 < 0,010 = 0,017 = 0,009 = 0,005 = 0,013 = 0, (XPS) okna PUR (λd~0,022) Plyn při absenci chránění (folie) vyprchává!!! cca za 6 let stoupne lambda na úroveň cca 0,027 20

21 2. Vlastnosti izolací Akustické parametry Pohltivost materiálu α [-] materiál Objemová hmotnost ρ [kg m-3 ] materiál Vážená vzduchová neprůzvučnost RW [db] konstrukce Sádrokartonová Příčka MW příčka 125 mm RW = 38 db z děrovaných cihel 125 mm RW = 43 db v sádrokartonové příčce 125 mm RW = 47 db 21

22 2. Vlastnosti izolací Akustické porovnání Sádrokarton C profil Sádrokarton Celkem Isover Piano Isover Piano Isover Piano Bez izolace 18 mm 190 mm 18 mm 226 mm 190 mm 140 mm 45 mm 0 mm Rw=62 db Rw=57 db Rw=53 db Rw=45 db 22

23 2. Vlastnosti izolací Akustické porovnání Sádrokarton C profil Sádrokarton Celkem 12.5 mm 50 mm 12.5 mm 75 mm RW = 41 db Sádrokarton C profil Sádrokarton Celkem 12.5 mm 75 mm 12.5 mm 100 mm RW = 44 db Sádrokarton C profil Sádrokarton Celkem 12.5 mm 100 mm 12.5 mm 125 mm RW = 47 db 23

24 2. Vlastnosti izolací Konstrukce mm 100 mm 12.5 mm 125 mm RW = 38 db 2 x 12.5 mm C profil R-CW 100 mm Sádrokarton 2 x 12.5 mm Celkem 150 mm RW = 48 db Sádrokarton C profil R-CW Sádrokarton Celkem Konstrukce 2 Sádrokarton RW = 47 db RW = 56 db 24

25 2. Vlastnosti izolací Protipožární parametry Typ a druh materiálu Kamenná izolace - změna struktury vlákna > 750 C Kamenná izolace - teplota tavení vlákna > 1000 C Skelná izolace - změna struktury vlákna > 350 C Skelná izolace - teplota tavení vlákna < 1000 C 25

26 2. Vlastnosti izolací Protipožární klasifikace Skelná či kamenná izolace třída reakce na oheň A1 či A2, s1, d0. EPS, XPS, PUR, PIR mají třídu rekce na oheň E. ČSN EN 13501on decision 2000/147/EC) A1 A2 A2 A2 A2 A2 A2 A2 A2 A2 s1, d0 s1, d1 s1, d2 s2, d0 s2, d1 s2, d2 s3, d0 s3, d1 s3, d2 B s1, d0 B s1, d1 B s1, d2 B s2, d0 B s2, d1 B s2, d2 B s3, d0 B s3, d1 B s3, d2 C s1, d0 C s1, d1 C s1, d2 C s2, d0 C s2, d1 C s2, d2 C s3, d0 C s3, d1 C s3, d2 D s1, d0 D s1, d1 D s1, d2 D s2, d0 D s2, d1 D s2, d2 D s3, d0 D s3, d1 D s3, d2 E E d2 F 26

27 2. Vlastnosti izolací Protipožární aplikace Teplota použití Skelné i kamenná izolace standardně do 200 C, EPS max. 80 C. Speciální technické izolace až do 700 C. Zlepšení požárních parametrů sádrokartonové příčky Rigips Sádrokarton jednoduše opláštěný 12,5 mm REI = 15 min. Konstrukce vyplněná 50 mm skelné izolace ISOVER REI = 30 min. Konstrukce vyplněná 40 mm čedičové izolace ISOVER REI = 45 min. 27

28 3. Nové trendy kombinace MW a EPS Fasády Nutné je určení požární výšky objektu před návrhem izolace. Do 12m (cca do 4 NP) požární výšky lze použít libovolná izolace. Nad 12 m již omezení, MW či MW v kombinaci s pásy EPS dle požadavků ČSN

29 3. Nové trendy kombinace MW a EPS Fasády Novostavby a rekonstrukce nad 12 m se liší. U novostaveb lze použít kombinaci MW a EPS jen do 12 m, pak již jej MW. 29

30 3. Nové trendy kombinace MW a EPS Fasády Novostavby a rekonstrukce nad 12 m se liší. U rekonstrukcí lze použít kombinaci MW a EPS až do 22,5 m. 30

31 3. Nové trendy kombinace MW a EPS Fasády Isover TWINNER Novostavby a rekonstrukce nad 12 m se liší. Obě varianty lze nahradit výrobkem Isover TWINNER. 31

32 3. Nové trendy kombinace MW a EPS Fasády Isover TWINNER Isover Twinner nová jednoduchá a bezpečná koncepce Rozdílné difuze u materiálů EPS a MW - (barevné pruhy na fasádě). Nerovnosti od vrstvení výztuže na přechodech EPS a MW. Vyrovnaná λ = 0,034-0,033 v celé ploše Vysoká požární bezpečnost Vyšší produktivitu práce. 32

33 Realizace 33

34 3. Nové trendy kombinace MW a EPS Ploché střechy Isover SG COMBI ROOF Požární odolnost REI 15 či 30 DP1 (dle ČSN /Z1). Velké rozpony 6m a více. Vhodné pro libovolnou sněhovou oblast. Ekonomická výhodnost. Výrazné snížení hmotnosti pláště díky použití EPS + MW. Universální použití pro hydroizolační fólie i asfaltové pásy. 34

35 3. Nové trendy kombinace MW a EPS Šikmé střechy nadkrokevní systém zateplení Rychlá a cenově zajímavá varianta. Možnosti aplikace až do tl. izolace 300 mm. Vysoká požární odolnost i akustika. Řešení bez tepelných mostů 35

36 3. Nové trendy kombinace MW a EPS Podlahy půd systém STEPcross Vysoká rychlost provádění zateplení Možnosti využití půdy na skladování či jiné užívání Systém zcela bez tepelných mostů, v celkové tloušťce až 300mm Užitné zatížení do 2 kn/m2 36

37 Základní kritéria Energetické efektivity (nová residenční budova) Mechanické větrání s min. 75% rekuperací tepla Izolace: U < 0.15 W/(m²K) Uw < 0.8 W/(m²K) bez tepelných mostů Vzduchotěsnost: n50 < 0.6/h Čerstvý vzduch Odvod vzduchu Potřeba tepla na vytápění Vzduchotěsnost Neobnovitelná primární energie Tepelná zatěž Přehřívání Vydýchaný vzduch Přívod vzduchu < 15 kwh/m²a < 0.6 /h < 120 kwh/m²a < 10 W/m² 10 % Trojité zasklení low-e Ug < 0.8 W/(m²K) propustnost slunečního záření g = %

38 Hodnocení požadavků na energetickou náročnost Nové budovy a 0 budovy neobnovitelná primární energie celková dodaná energie Uem Rekonstrukce (nad i pod 25%), nad 25% je potřeba PENB u rekonstrukcí je na výběr mezi splněním požadavků na obálku budovy a energie (A) nebo požadavků na kce a sytémy (B) (A1) neobnovitelná primární energie a Uem NEBO (A2) celková dodaná energie a Uem NEBO (B) Ukcí a účinnost měněných technických systémů

39 ČSN Poslední revize 2011 platnost od 11/2011 UK součinitele prostupu tepla jednotlivými konstrukcemi Konstrukce Požadované hodnoty Doporučené hodnoty Doporučené hodnoty pro pasivní domy Střecha 0,24 0,16 0,15 až 0,10 stěna vnější 0,3 0,25 (těžká kce) 0,20 (lehká kce) 0,18 až 0,12 podlaha na terénu 0,45 0,3 0,22 až 0,15 okna 1,5 1,2 0,8-0,6

40 Kvalitní tepelná izolace základ pro UK ( změna tloušťky izolace v závislosti na hodnotách U ) Střecha U Požadované hodnoty 0,24 Doporučené hodnoty pro PD 0,10 Nárůst tlouštěk izolace Stěna Tl. izolace (cm) U % 0,30 0,12 Tl. izolace (cm) % Podlaha U 0,45 0,15 Lambda Tl. izolace (cm) λ , %

41 Vzduchotěsnost budovy je klíčová pro její energetickou efektivitu Nekontrolované a nechtěné proudění vzduchu netěsnostmi konstrukce může zvýšit požadavky na vytápění až o 20 kwh/m²a Porovnání potřeby tepla u různých budov Roční náklady na vytápění Kč Kč Kč

42 Poměr potřeby energie u budov Poměr energetické potřeby v kwh/m²a v různém energetickém standardu 300 Ventilation electricity Řízené větrání Household electricity Domácí spotřebiče Teplá voda Hot water Topení Heating Budova z let Budova z let Nízkoenergetický Pasivní dům dům

43 Příklad z praxe Pilotní projekt Multi-komfortního domu Autor projektu: Atelier L Ing. arch. Jana Langerová Ing. arch. Šimon Vojtík Ing. arch. Lukáš Vacek

44 Příklad z praxe

45 Půdorys

46 Řez budovou

47 Konstrukční detaily I Skladba obvodové stěny jih: - Vápenopísková cihla 175mm - MW izolace Isover ( ) = 380 mm do dřevěného roštu - DVD deska 21-60mm - Obklad ze sibiřského modřínu Skladba obvodové stěny S, V, Z: - Vápenopísková cihla 175mm - EPS Rigips Grey Wall 340mm - Kontaktní zateplovací systém Weber

48

49 Konstrukční detaily II Skladba střechy: - SDK podhled - Panelový strop - MW Izolace Isover (60+3x120+80) = 500 mm do dřevěného roštu z I nosníků - DVD deska 21mm - OSB 25mm - Hydroizolace - Kačírek

50

51 Konstrukční skladby a prvky Skladba podlahy: - ŽB deska - Izolace Isover EPS Grey 100 (250mm) - Beton - Dřevěná podlaha 12mm Základy: - Izolace základů až na základovou spáru - XPS Styrodur 150mm - Sokl EPS Perimetr 2x100mm Okna a dveře: - Dřevohliníková okna se zatepleným rámem Internorm Edition - Trojsklo vyplněné Kryptonem - Max. podíl fixního zasklení - Instalace v izolační rovině - Přeizolované rámy - Dveře dřevěné se zatepleným rámem a trojitou těsnící rovinou (Truhlářství Vašíček) - Vše vzduchotěsná instalace s použitím materiálů Ilbruck

52 Ze stavby

53 Skutečné náklady na provoz Potřeba energie na vytápění: 2010/ kW = 13,5kWh/m2.a = 38Kč/m2 = 7.600,- Kč 2011/ kW = 14,25kWh/m2.a = 40Kč/m2 = 8.000,-Kč 2012/ kW = 11kWh/m2.a = 31Kč/m2 = 6.200,- Kč Průměrná vnitřní teplota 22 C Skutečné investiční náklady při užitné ploše 215 m2 = 3,8 mil. CZK Skutečné investiční náklady na m2 / CZK

54

55

56

57 Děkuji za pozornost
