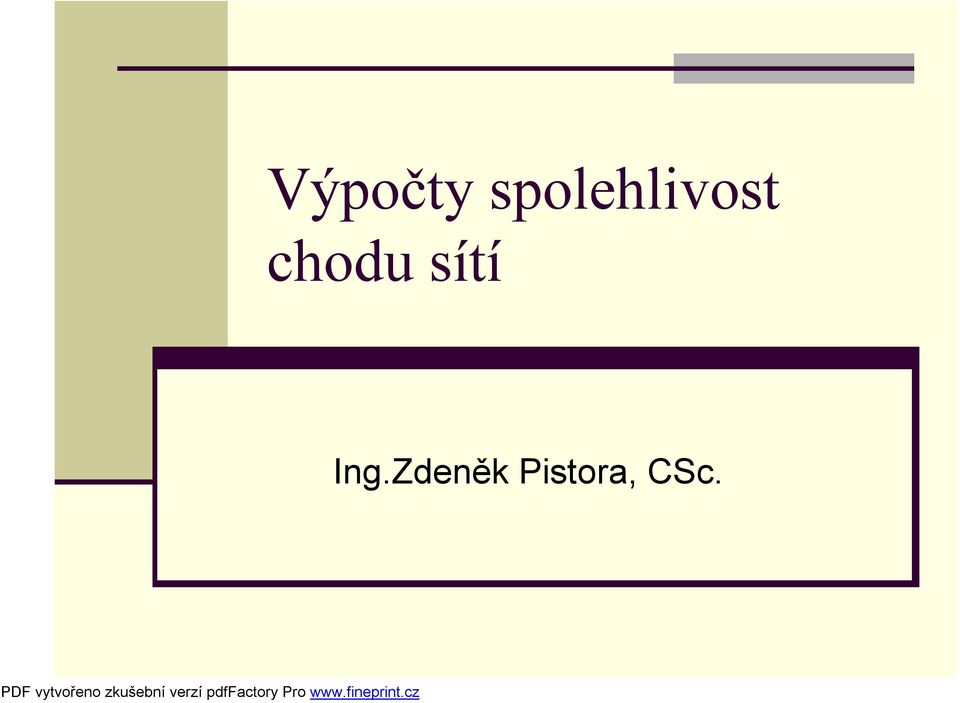

1 Výpočty spolehlivost chodu sítí Ing.Zdeněk Pistora, CSc.

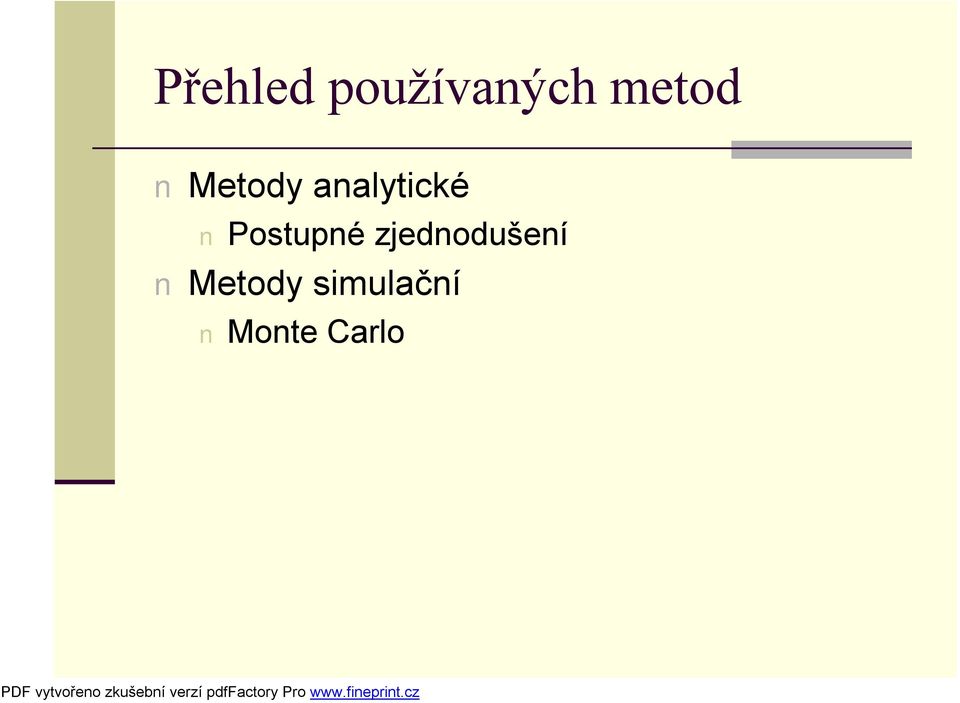

2 Přehled používaných metod Metody analytické Postupné zjednodušení Metody simulační Monte Carlo

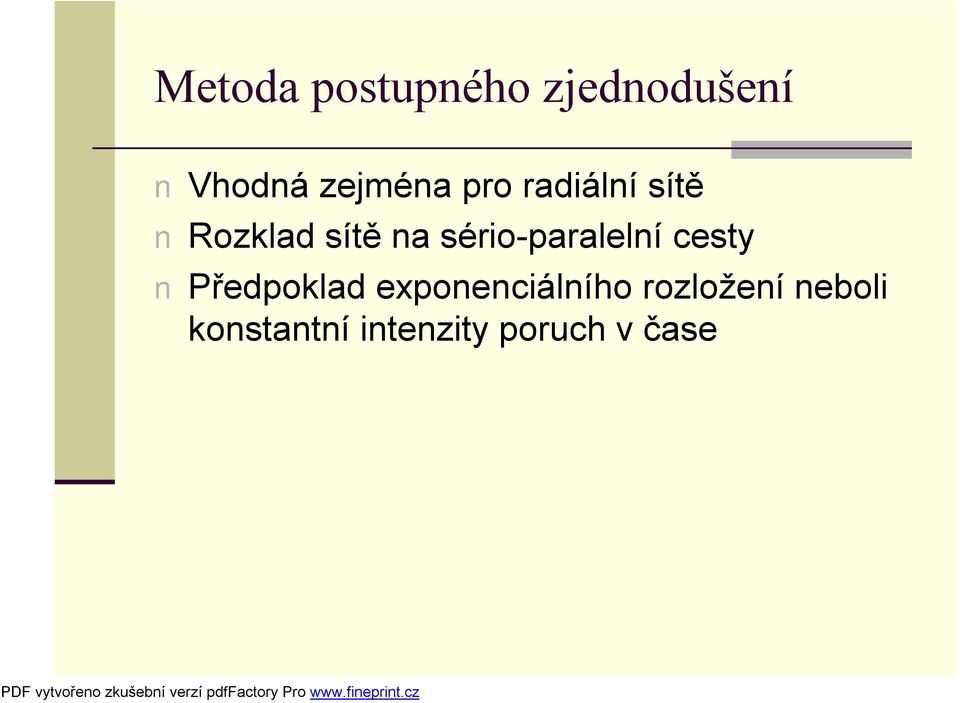

3 Metoda postupného zjednodušení Vhodná zejména pro radiální sítě Rozklad sítě na sério-paralelní cesty Předpoklad exponenciálního rozložení neboli konstantní intenzity poruch v čase

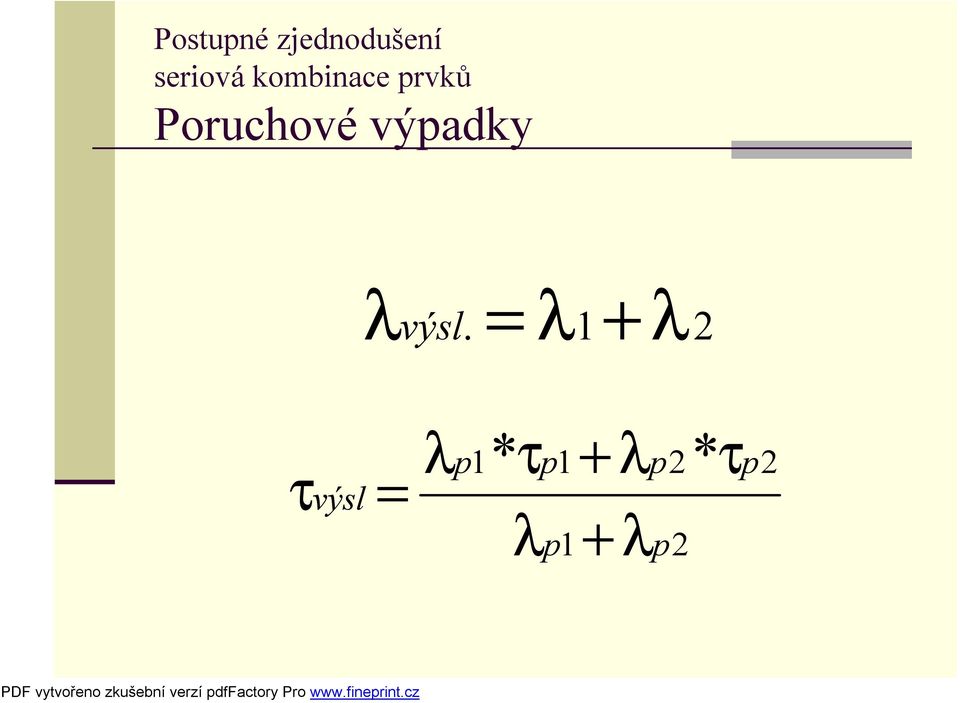

4 Postupné zjednodušení seriovákombinace prvků Poruchové výpadky λ = + výsl. λ1 λ2 τ výsl = λ p1 * τp1 + λp2* λ p1 + λ p2 τ p2

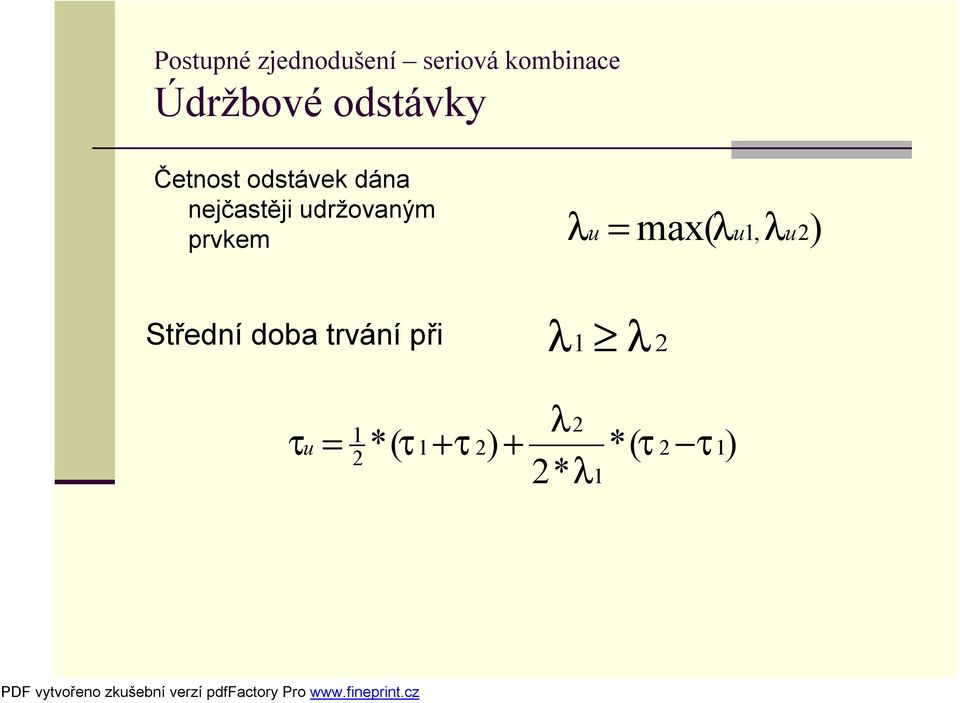

5 Postupnézjednodušení seriovákombinace Údržbovéodstávky Četnost odstávek dána nejčastěji udržovaným prvkem λ u = max( λu1, λu2) Střední doba trvání při λ1 λ 2 τ u = λ2 *( τ 1+ τ 2) + *( τ 2 1) 2* λ1 1 τ 2
6 Postupnézjednodušení paralelníkombinace (Horkárezerva) Vhodným plánováním lze dosáhnout úplné λ = eliminace údržbových u odstávek (zatížení přebírá druhý prvek τ 0 kombinace) u = 0
7 Postupné zjednodušení paralelní kombinace (Horká rezerva) Poruchové výpadky Prvek 1 v údržbě, prvek 2 vypadne λ = 1 p2. u1 * λu1 * τu1* λp Délka trvání výpadku τ τ τ = při p2 u1 p2. u1 * u1 1 2 τ τ < τ při p2 u1 τ p 2. u1 = τ p 2 τp 2 2* τ 2 u1

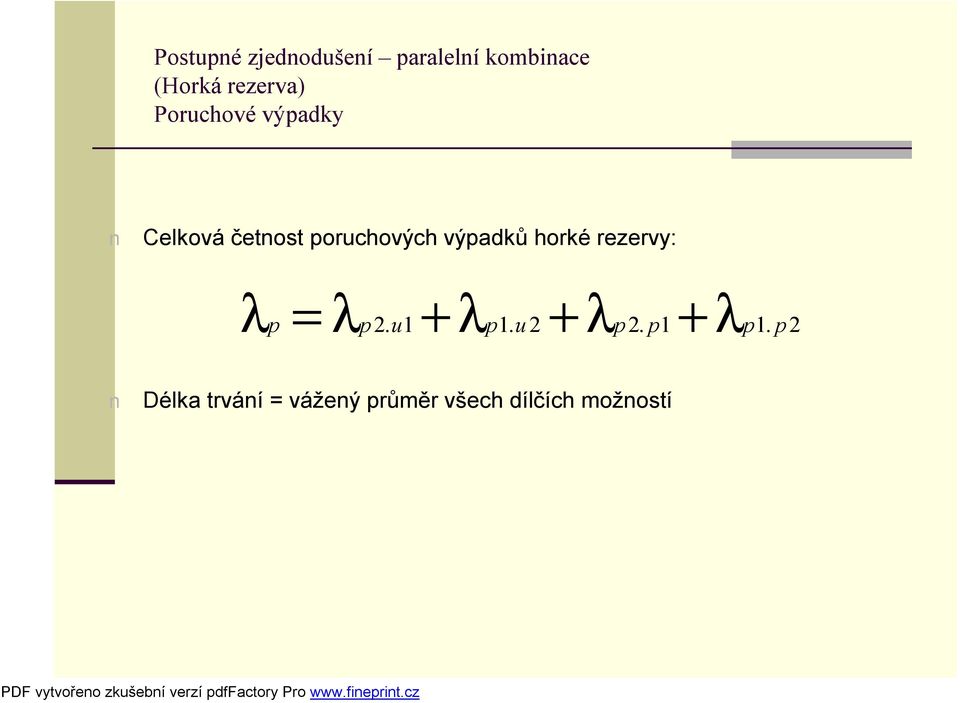

8 Postupné zjednodušení paralelní kombinace (Horká rezerva) Poruchové výpadky Celková četnost poruchových výpadků horké rezervy: λ = λ + λ + λ + λ p p2. u1 p1. u 2 p2. p1 p1. p2 Délka trvání = vážený průměr všech dílčích možností

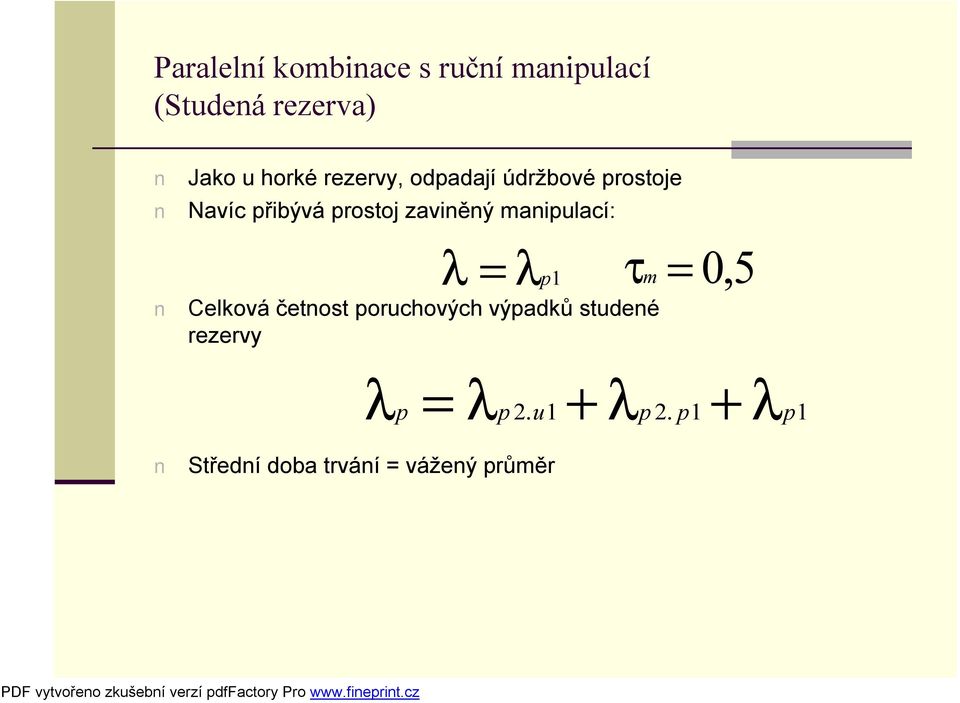

9 Paralelní kombinace s ruční manipulací (Studenárezerva) Jako u horké rezervy, odpadají údržbové prostoje Navíc přibývá prostoj zaviněný manipulací: λp1 Celková četnost poruchových výpadků studené rezervy Střední doba trvání = vážený průměr λ = = 0, 5 τm λ = λ + λ + λ p p 2. u1 p 2. p1 p1
10 Praktická aplikace (Excel) VYPOCTY SPOLEHLIVOSTI METODOU POSTUPNEHO ZJEDNODUSENI Prepnuti pri SR [hod]: 0,5 Vstupni data: Pozn: Tr 400/220 Tr 400/110 Tr 220/110 Tr 110/vn Tr vn/nn V400 kv/100km V220 kv/100km V110 kv/100km V22 kv /100km Kab 110 kv / 100km Kab 22 kv / 100 km Vývod 400 kv Vývod 220 kv Vývod 110 kv Lp 0,04 0,1 0,02 0,04 0,03 1,6 2,3 5, ,5 0,015 0,012 0,01 0,015 Tp , Lu Tu POHOT. 0, , , , , , , , , , , , , , , NEPOH 0, , , , , , , , , , , , , , , Spojeni: Prvek 1 Prvek SERIE PARAL. SR 1>2 SR 2>1 Pozn: #DIV/0! 0 Lp Tp #DIV/0! Lu 0 #DIV/0! Tu POHOT NEPOH Vývod 22 kv

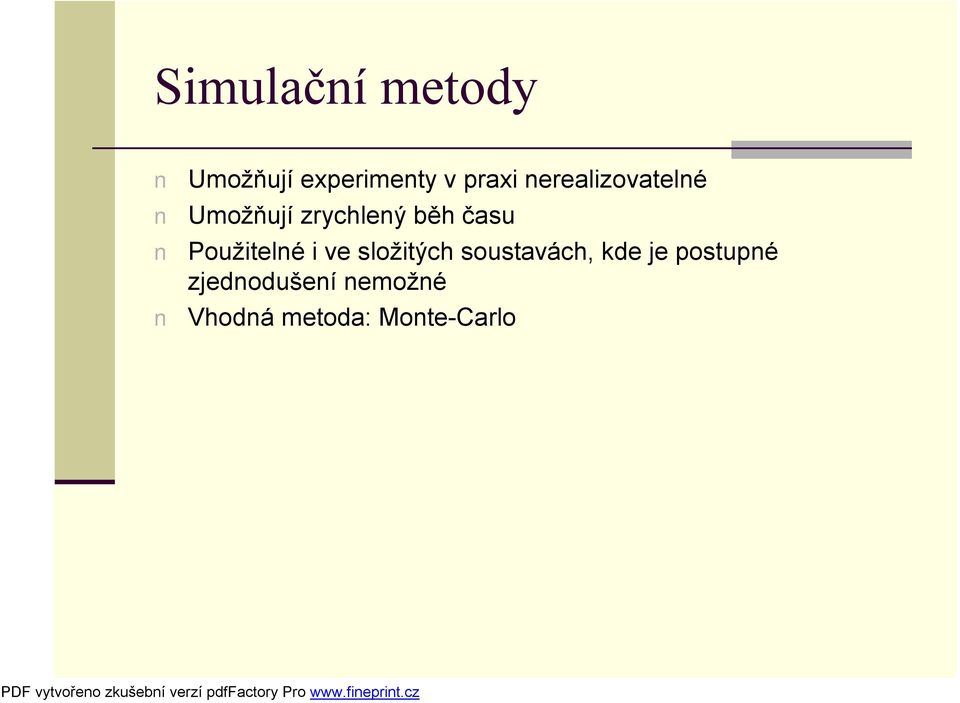

11 Simulační metody Umožňují experimenty v praxi nerealizovatelné Umožňují zrychlený běh času Použitelné i ve složitých soustavách, kde je postupné zjednodušení nemožné Vhodná metoda: Monte-Carlo

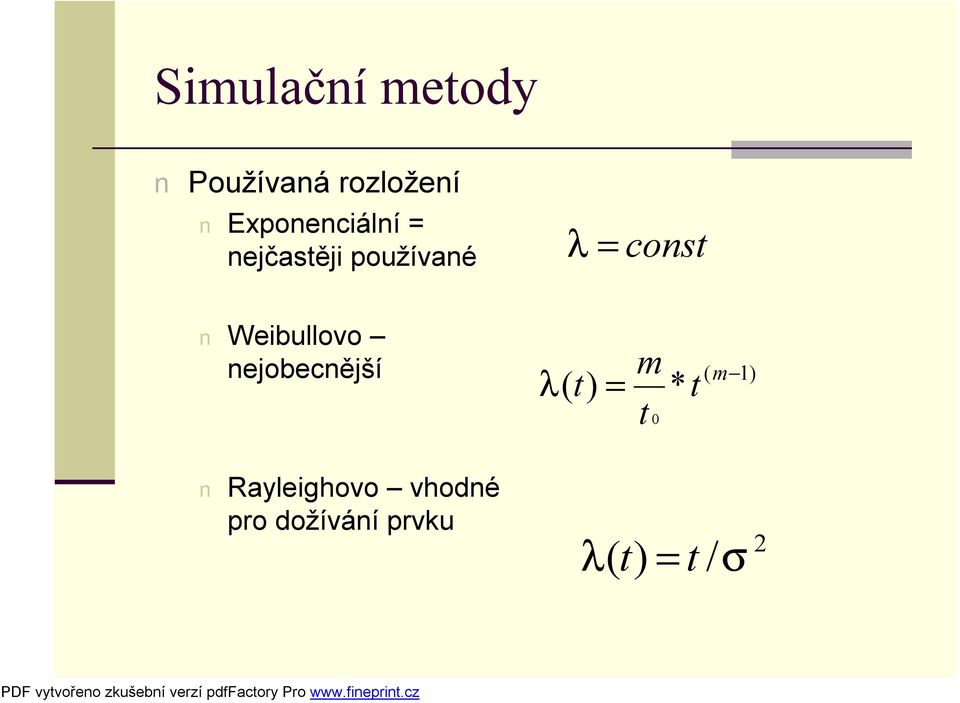

12 Simulační metody Používaná rozložení Exponenciální = nejčastěji používané λ = const Weibullovo nejobecnější λ( t) = m t 0 * t ( m 1) Rayleighovo vhodné pro dožívání prvku λ( t ) = t / σ 2

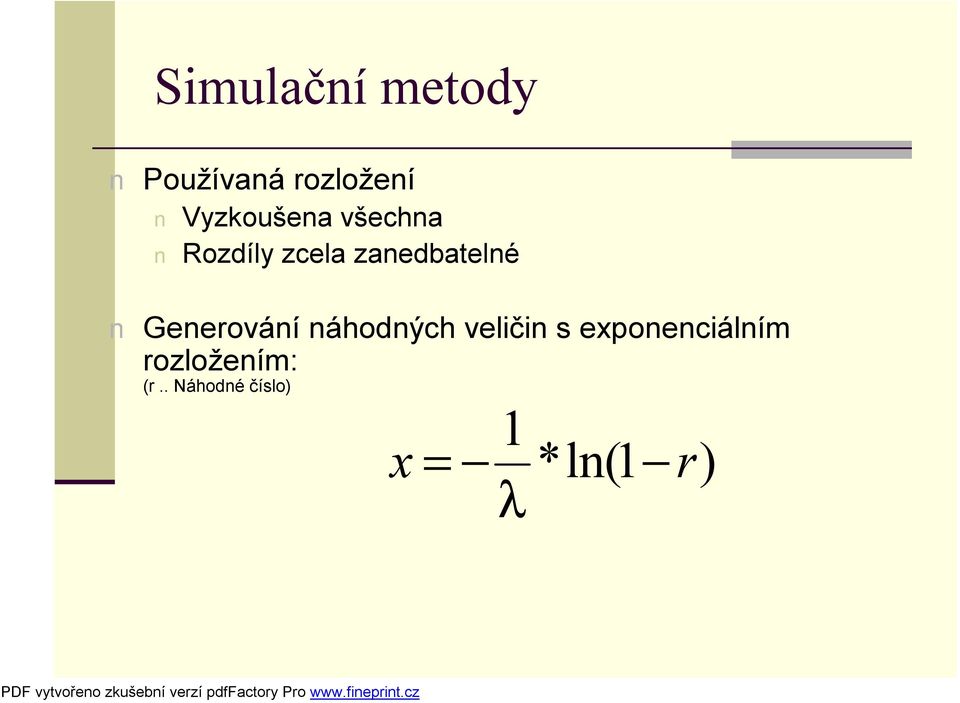

13 Simulační metody Používaná rozložení Vyzkoušena všechna Rozdíly zcela zanedbatelné Generování náhodných veličin s exponenciálním rozložením: (r.. Náhodné číslo) 1 x = *ln(1 r) λ

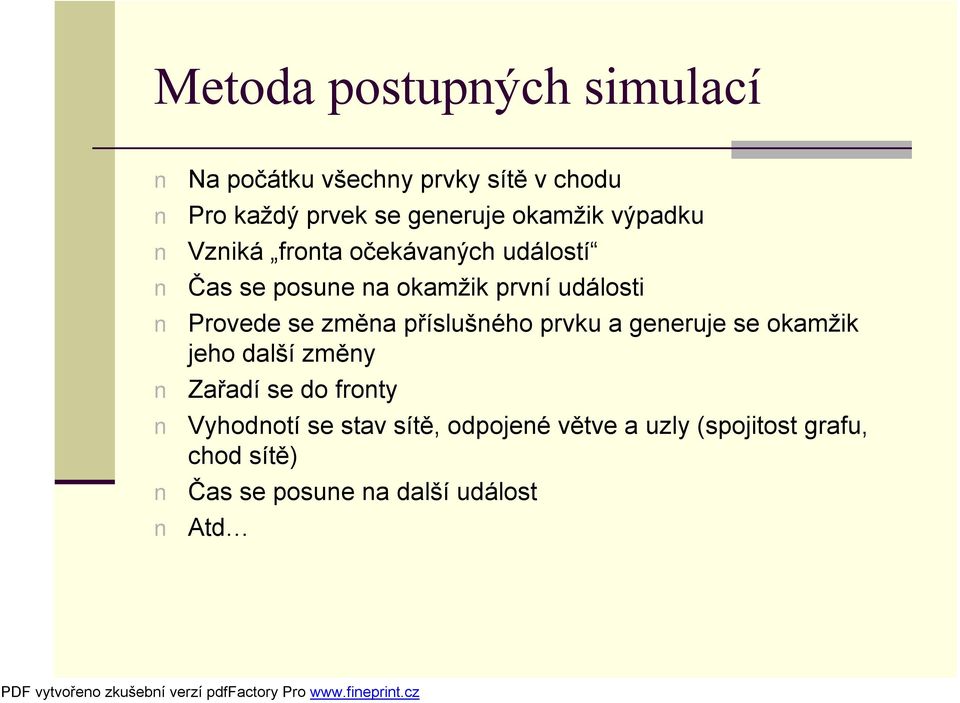

14 Metoda postupných simulací Na počátku všechny prvky sítě v chodu Pro každý prvek se generuje okamžik výpadku Vzniká fronta očekávaných událostí Čas se posune na okamžik první události Provede se změna příslušného prvku a generuje se okamžik jeho další změny Zařadí se do fronty Vyhodnotí se stav sítě, odpojené větve a uzly (spojitost grafu, chod sítě) Čas se posune na další událost Atd

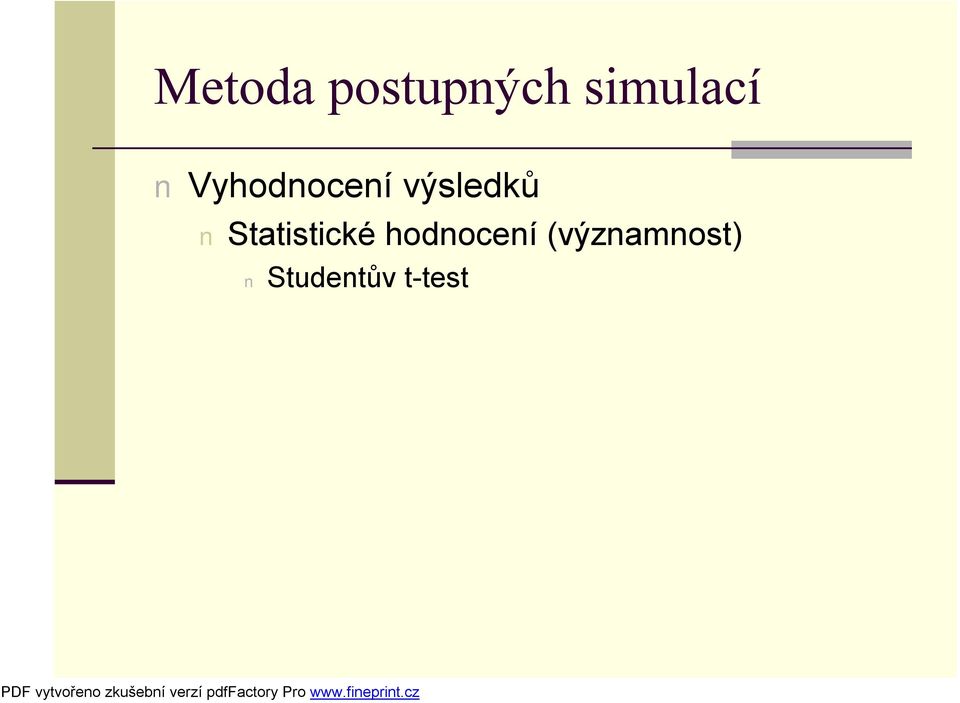

15 Metoda postupných simulací Vyhodnocení výsledků Statistické hodnocení (významnost) Studentův t-test

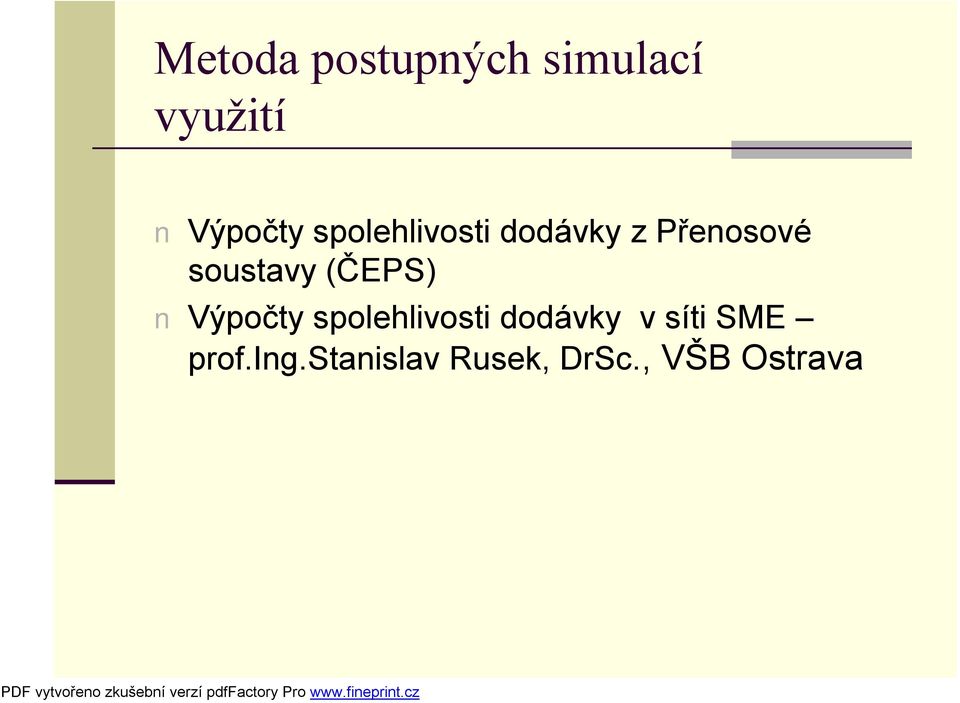

16 Metoda postupných simulací využití Výpočty spolehlivosti dodávky z Přenosové soustavy (ČEPS) Výpočty spolehlivosti dodávky v síti SME prof.ing.stanislav Rusek, DrSc., VŠB Ostrava
