SIMOTICS GP/SD. MLFB struktura nového, 16-ti místného objednacího kódu elektromotorů 1LE1x

Transkript

1 SIMOTICS GP/SD MLFB struktura nového, 16-ti místného objednacího kódu elektromotorů 1LE1x TIA leden 2014

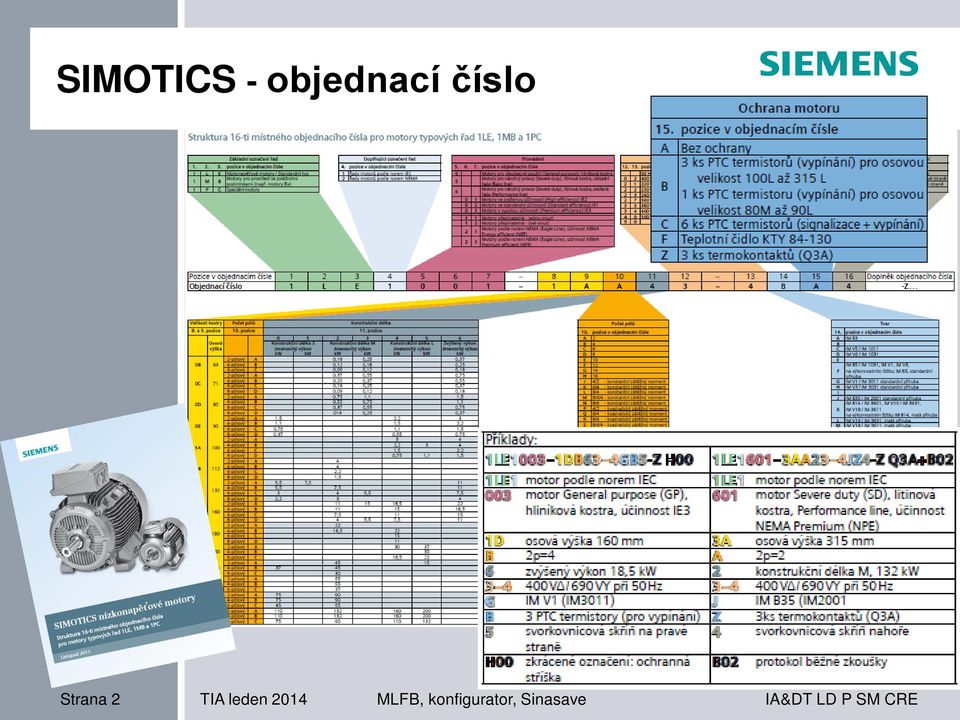

2 SIMOTICS - objednací číslo Strana 2 TIA leden 2014 MLFB, konfigurator, Sinasave

3 SIMOTICS - objednací číslo - příklad Strana 3 TIA leden 2014 MLFB, konfigurator, Sinasave

4 SIMOTICS GP/SD - zkrácené označení /atributy/ Strana 4 TIA leden 2014 MLFB, konfigurator, Sinasave

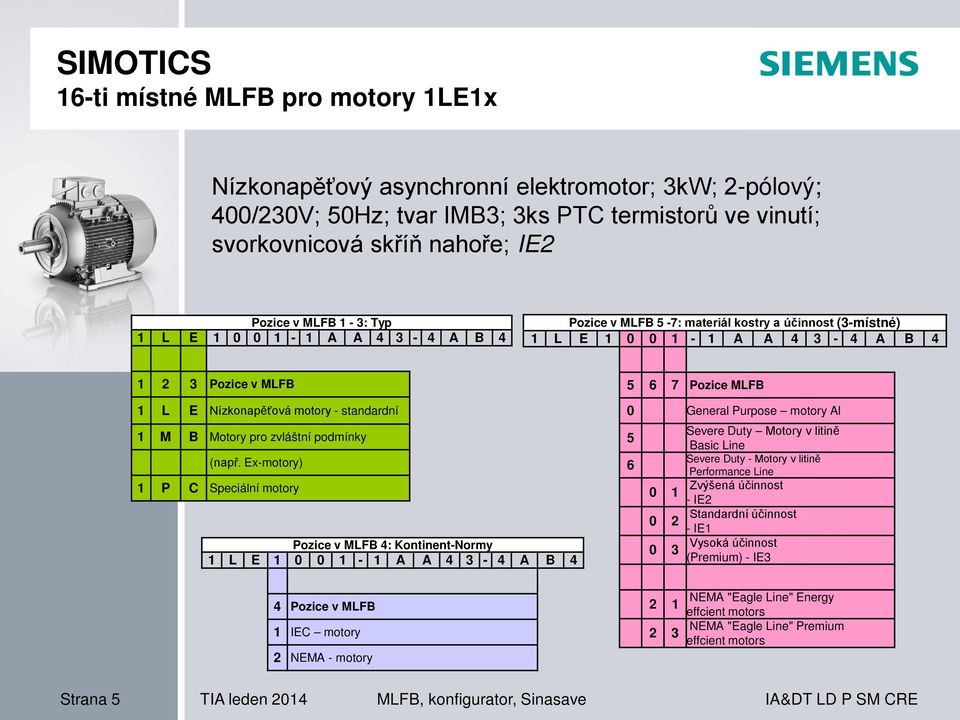

5 SIMOTICS 16-ti místné MLFB pro motory 1LE1x Nízkonapěťový asynchronní elektromotor; 3kW; 2-pólový; 400/230V; 50Hz; tvar IMB3; 3ks PTC termistorů ve vinutí; svorkovnicová skříň nahoře; IE2 Pozice v MLFB 1-3: Typ 1 L E A A A B 4 Pozice v MLFB 5-7: materiál kostry a účinnost (3-místné) 1 L E A A A B Pozice v MLFB Pozice MLFB 1 L E Nízkonapěťová motory - standardní 1 M B Motory pro zvláštní podmínky (např. Ex-motory) 1 P C Speciální motory Pozice v MLFB 4: Kontinent-Normy 1 L E A A A B 4 0 General Purpose motory Al 5 6 Severe Duty Motory v litině Basic Line Severe Duty - Motory v litině Performance Line Zvýšená účinnost IE2 Standardní účinnost IE1 Vysoká účinnost 0 3 (Premium) - IE3 4 Pozice v MLFB 1 IEC motory 2 NEMA - motory NEMA "Eagle Line" Energy 2 1 effcient motors NEMA "Eagle Line" Premium 2 3 effcient motors Strana 5 TIA leden 2014 MLFB, konfigurator, Sinasave

6 SIMOTICS Nové 16-ti 16-místné MLFB MLFB pro motory pro motory 1LE1x 1LE Pozice v MLFB 8, 9, 11: osová výška a délka paketu (výkon v dané osové velikosti) 1 L E A A A B 4 Pozice v MLFB Os.v. délka S délka M délka L Zvýšený výkon specialní 2-pol. A 0,18kW 0,25kW 0,37kW 0,55kW 0B 63 4-pol. B 0,12kW 0,18kW 0,25kW 0,37kW 6-pol. C 0,09kW 0,18kW 0,25kW 2-pol. A 0,37kW 0,55kW 0,75kW 1,1kW 0C 71 4-pol. B 0,25kW 0,37kW 0,55kW 0,75kW 6-pol. C 0,18kW 0,25kW 0,37kW 0,55kW 8-pol. D 0,09kW 0,12kW 0,18kW 0,25kW 2-pol. A 0,75kW 1,1kW 1,5kW 2,2kW 0D 80 4-pol. B 0,55kW 0,75kW 1,1kW 1,5kW 6-pol. C 0,37kW 0,55kW 0,75kW 1,1kW 8-pol. D 0,18kW 0,25kW 0,37kW 0,55kW 2-pol. A 1,5kW 2,2kW 3kW 4kW 4-pol. B 1,1kW 1,5kW 2,2kW 3kW 0E 90 6-pol. C 0,75kW 1,1kW 1,5kW 2,2kW 1A 100 1B 112 1C 132 Strana 6 TIA leden 2014 MLFB, konfigurator, Sinasave 8-pol. D 0,37kW 0,55kW 0,75kW 1,1kW 2-pol. A 3kW 4kW 5,5kW 4-pol. B 2,2kW 3kW 4kW 5,5kW 6-pol. C 1,5kW 2,2kW 3kW 8-pol. D 0,75kW 1,1kW 1,5kW 2,2kW 2-pol. A 4kW 5,5kW 7,5kW 4-pol. B 4kW 5,5kW 6-pol. C 2,2kW 3kW 4kW 8-pol. D 1,5kW 2,2kW 3kW 2-pol. A 5,5 kw 7,5kW 11kW 15kW 4-pol. B 5,5kW 7,5kW 11kW 15kW 6-pol. C 3kW 4kW 5,5kW 7,5kW 11kW 8-pol. D 2,2kW 3kW 4kW 5,5kW

7 SIMOTICS Nové 16-ti 16-místné MLFB MLFB pro motory pro motory 1LE1x 1LE Pozice v MLFB 10: počet pólů (otáčky) 1 L E A A A B 4 Pozice v MLFB 10 A B C D E F G H J K L M N P Q R S T 2-pole 4-pole 6-pole 8-pole 10-pole 12-pole 14-pole 16-pole 4-/2-pole, constant torque for 1PC-motors 6-/4-pole, constant torque for 1PC-motors 8-/4-pole, constant torque for 1PC-motors 8-/6-/4-pole, constant torque for 1PC-motors 8/6 polig, constant torque for 1PC-motors 4-/2-pole, quadratic torque for 1PC-motors 6-/4-pole, quadratic torque for 1PC-motors 8-/4-pole, quadratic torque for 1PC-motors 8-/6-/4-pole, quadratic torque for 1PC-motors 8/6 polig, quadratic torque for 1PC-motors Pozice v MLFB 12, 13: Napětí a frekvence 1 L E A A A B 4 Pozice v MLFB Hz 60Hz V Υ 460V Υ V Δ / 380V Υ 440V Υ V Δ / 400V Υ 460V Υ V Δ / 415V Υ 480V Υ V Υ 575V Υ V Δ / 660V Υ 440V Δ V Δ / 690V Υ 460V Δ V Δ 575V Δ Strana 7 TIA leden 2014 MLFB, konfigurator, Sinasave

8 SIMOTICS Nové 16-ti 16-místné MLFB MLFB pro motory pro motory 1LE1x 1LE Pozice v MLFB 14: Tvar 1 L E A A A B 4 Pozice v MLFB místné MLFB (původní) A IM B3, IM B6, IM B7, IM B8, IM V5, IM V6, stamped IM B3 0 B M1D,M1F*) C IM V5 / IM 1011 M1E D IM V6 / IM 1031 E 1 F IM B5 / IM 3001, IM V1, IM V3, stamped IM B5 flange 1,8,4 *) G IM V1 / IM 3011 flange 1, M1G H IM V3 / IM 3031 flange I J IM B35 / IM 2001 flange 6 K IM B14 / IM 3601, IM V19 / IM 3631, IM V18 / IM stamped IM B14; standard flange L IM V19 / IM 3631 standard flange 2 M IM V18 / IM 3611 standard flange M2A, *) 2 N IM B34 / IM 2101 standard flange 7 Strana 8 TIA leden 2014 MLFB, konfigurator, Sinasave

9 SIMOTICS Nové 16-ti 16-místné MLFB MLFB pro motory pro motory 1LE1x 1LE Pozice v MLFB 15: ochrana motoru 1 L E A A A B 4 A B C F Pozice v MLFB místné MLFB without motor protection 3 thermistor A11 (tripping) 6 thermistor (alarm + A12 tripping) temperature sensor A23 KTY Pozice v MLFB 16: pozice svorkovnicové skříně 1 L E A A A B 4 Strana 9 TIA leden 2014 MLFB, konfigurator, Sinasave Pozice v MLFB 16 standard motor for catalogue 4 options, terminal box top standard motor for catalogue options, 5 terminal box on right standard motor for catalogue options, 6 terminal box on left standard motor for catalogue options, 7 terminal box bottom 12-místné MLFB K09 K10

10 SIMOTICS Nové 16-ti 16-místné MLFB MLFB pro motory pro motory 1LE1x 1LE Nízkonapěťový asynchronní elektromotor; 11kW; 4-pólový; 400/230V; 50Hz; IMV5 se stříškou; 3ks PTC termistorů ve vinutí; svorkovnicová skříň vpravo Typ 1LA9163-4KA19-Z M1F+A11+K09 Typ 1LE1001-1DB22-2CB5-Z H00 Strana 10 TIA leden 2014 MLFB, konfigurator, Sinasave

11 SIMOTICS Nové 16-ti 16-místné MLFB MLFB pro motory pro motory 1LE1x 1LE Kritérium Specifikace Objednací číslo (MLFB) Typ motoru Osová výška/polarita/ výkon IE2 Alu, IP55, nová generace 160mm/ 4-pólový/ /min/ 11kW 1LE1001 1LE1001-1DB2 Napětí 230V D/400V Y, 50Hz 1LE1001-1DB22-2 Tvar IMV5 se stříškou 1LE1001-1DB22-2C##-Z H00 Ochrana motoru Pozice svorkovnicové skříně PTC Svorkovnicová skříň vpravo 1LE1001-1DB22-2CB#-Z H00 1LE1001-1DB22-2CB5-Z H00 Strana 11 TIA leden 2014 MLFB, konfigurator, Sinasave

12 SIMOTICS Příklady Typy 1LE1x - příklady Příklad 1: 1LE1001-1CC3-4AA5 - Osová výška? 1C -> Osová výška 132mm Jaká -> účinnost? IE2 -Svorkovnicová kříň - kde? 5 -> Svorkovnicová skříň vpravo C -> 6-pól - Počet polů? - Napětí? 3-4 -> 400 VΔ / 690 VY - A Ochrana -> Bez ochrany motoru? - Tvar? A -> IMB3 Strana 12 TIA leden 2014 MLFB, konfigurator, Sinasave

13 SIMOTICS Příklady Typy 1LE1x - příklady Příklad 2: 1LE1, IE2, svorkovnicová skříň nahoře 1LE1001-1CA02-2AB4-Z Z = G01 + F70 G01 = Snímač 1XP F70 = cizí ventilace Je možné objedednat takovýto motor? Odpovídá zadání? 1 -> IE2 správně, lze objednat Jesliže ne, kde je chyba? 4 -> svorkovnicová skříň nahoře Strana 13 TIA leden 2014 MLFB, konfigurator, Sinasave

14 SIMOTICS Příklady Typy 1LE1x - příklady Příklad 3: 75kW 400V / 690VY ; 50Hz 1500 min -1 pohon čerpadla IMB3 Svorkovnicová skříň nahoře Litinová kostra napájení z frekvenčního měniče MLFB: 1LE1601-2DB03-4AB4-Z L51+B02 Strana 14 TIA leden 2014 MLFB, konfigurator, Sinasave

15 SIMOTICS GP/SD DT-Konfigurator Adresa: Leden 2014

16 Základní obrazovka - vzhled Jazykové verze IE Konverter 1LA7 1LE1 /IE1 IE2/ Strana 16 TIA leden 2014 MLFB, konfigurator, Sinasave

17 DT-Konfigurator Přímý výběr podle MLFB (typu) Postupný výběr elektromotorů Strana 17 TIA leden 2014 MLFB, konfigurator, Sinasave

18 DT-Konfigurator Standardní výběr elektromotoru Strana 18 TIA leden 2014 MLFB, konfigurator, Sinasave

19 DT-Konfigurator Volba elektrických a mechanických parametrů elektromotoru Neúplná technická specifikace, nutno doplnit modré data /údaje/ parametrů elektromotoru Strana 19 TIA leden 2014 MLFB, konfigurator, Sinasave

20 DT-Konfigurator Konfigurace v pořádku, je možné objednat elektromotor Strana 20 TIA leden 2014 MLFB, konfigurator, Sinasave

21 DT-Konfigurator Doplněn atribut B02 Konfigurace v pořádku, je možné objednat elektromotor Strana 21 TIA leden 2014 MLFB, konfigurator, Sinasave

22 DT-Konfigurator Volba IEC- motoru CAD (rozměrové náčrtky v 2D a 3D) Stažení RN v 2D, 3D Pokračovat dále Strana 22 TIA leden 2014 MLFB, konfigurator, Sinasave

23 Volba IEC- motoru dokumentace Zadat data o projektu Produkty k seznamu připojit Kliknout a dokumenty se rozbalí..viz.další fólie Strana 23 TIA leden 2014 MLFB, konfigurator, Sinasave

24 Volba IEC- motoru dokumentace vícejazyčné listy technických dat jednotlivý výběr dokumentů ke stažení Předvolený výběr dokumentu ke stažení ve formátu.zip Strana 24 TIA leden 2014 MLFB, konfigurator, Sinasave

25 Rozměrové náčrtky, výpočet pro rozběh (program pro start) a listy technických dat 3D stp 2D dwg, dxf Strana 25 TIA leden 2014 MLFB, konfigurator, Sinasave

26 Konverter (převodník) - nástroj od IE1 k IE2 - motory Strana 26 TIA leden 2014 MLFB, konfigurator, Sinasave

27 Konverter (převodník) - nástroj od IE1 k IE2 - motory S IE-Konvertorem (převodníkem) můžete přeměnit IE1-motory (se standardní účinností) zcela lehce na IE2-motory (se zvýšenou účinností), tzn. typ motoru 1LA7 (IE1) bude přeměněn, pokud možno, na typ 1LE1001 nebo 1LA9. Tímto se převod /změna/ typu zrychlí a zjednoduší. Upozornění: IE-Konvertor (převodník) ještě všechny MLFB nepřevádí. Data pro typ 1LE10 v hliníkové řadě Al osové velikosti 80 a 90mm a v litinové řadě GG v osové velikosti > 180mm budou postupně zapracována. Strana 27 TIA leden 2014 MLFB, konfigurator, Sinasave

28 Konverter (převodník) - nástroj od IE1 k IE2 - motory Překódování volba ze dvou typů Strana 28 TIA leden 2014 MLFB, konfigurator, Sinasave

29 Konverter (převodník) - nástroj od IE1 k IE2 - motory Mimo jiné existuje i varianta více násobného překódování přes Excel-seznam. Tímto může být velmi rychle požadovaný seznam el.-motorů překódován. Strana 29 TIA leden 2014 MLFB, konfigurator, Sinasave

30 Konverter (převodník) - nástroj od IE1 k IE2 - motory vícenásobné-překódování Seznam dat v Excelu. První sloupec obsahuje typové označení tj. MLFB Druhý sloupec obsahuje zkratkové označení tj. atributy Strana 30 TIA leden 2014 MLFB, konfigurator, Sinasave

32 K čemu? SinaSave počítá možné úspory pro pohon počítá návratnost investice pro zákazníkem zadané podmínky provozu. poskytuje pomoc při rozhodování o investicích do energeticky úsporné technologie. podporuje technicky úsporná řešení projektů (výběr produktu) Strana 32 TIA leden 2014 MLFB, konfigurator, Sinasave

33 Co je to? SinaSave obsahuje čtyři programové moduly : Modul s pevnými otáčkami (neřízený chod na síti) Energeticky úsporné motory 1LE1 / N-Compact Porovnání IEC motorů účinnostních tříd IE1,IE2 a IE3 Porovnání NEMA motorů účinnostních tříd High Efficiency and Premium Efficiency Porovnání účinností s ne-siemens motory Modul s proměnnými otáčkami (low voltage) Řízené pohony čerpadel/ ventilátorů / kompresorů s měniči Siemens SINAMICS G Modul s proměnnými otáčkami (medium voltage) Řízené pohony čerpadel/ ventilátorů / kompresorů s měniči Siemens Perfect Harmony Modul pro momentové motory Bezpřevodovkové přímé motorové pohony Porovnání bezpřevodovkového pohonu HT-direct ( motor 1FW4) + měnič vůči konvenčnímu pohonu consisting of průmyslová převodovka+asm+měnič pro CT- zátěže Strana 33 TIA leden 2014 MLFB, konfigurator, Sinasave

34 SinaSave 5.0 Web Jak se přihlásit? Potřebujete : Přístup na Internet SSO přístupové heslo SSO přístup má již každý uživatel Siemens kdo používá DT-Configurator, Industry Mall, Sizer, Newsletter, etc. SSO přístup lze jednoduše získat přes self-registration. Velmi rychle (approx. 3 min.): výběr jméno uživatele a heslo vložení platné adresy potvrzení na uvedený Přihlášení Pokud se spouští SinaSave poprvé požaduje nastavení: jazyk ekonomická oblast země/region Log-in: SinaSave 5.0 Web Get access data: self-registration Strana 34 TIA leden 2014 MLFB, konfigurator, Sinasave

35 Příklad úsporného řešení čerpadla Řízení průtoku škrtící klapkou Infeed power Řízení průtoku motorem s měničem Infeed power 285% Efficiency: 160% Efficiency: Transformer Transformer M X 281% 265% 160% 100% η T = 99 % Motor η M = 94 % Pump η P = 60 % Throttle valve η V = 63 % η 0 = 93 % ccc η 1 = 38 % ~ M ~ 158% 152% 142% 100% η T = 99 % Converter η FU = 96 % Motor η M = 94 % Pump η P = 70 % η 0 = 89 % η 1 = 70 % Celková účinnost η steuer = Π η ν = 35 % Celková účinnost η regel = Π η ν = 63 % Strana 35 TIA leden 2014 MLFB, konfigurator, Sinasave
