1 Úvod do RTslab Uživatelská příručka

2 Tato uživatelská příručka je určena jako pracovní předloha uživatelům systémů RIBTEC. Postupy uvedené v této příručce, jakož i příslušné programy, jsou majetkem RIB. RIB si vyhrazuje právo bez předchozího upozornění provádět změny v této dokumentaci. Software popisovaný v této příručce je dodáván na základě Kupní softwarové smlouvy. Tato příručka je určena výhradně zákazníkům RIB. Veškeré uváděné údaje jsou bez záruky. Bez svolení RIB nesmí být tato příručka rozmnožována a předávána třetím osobám. V otázkách záruky odkazujeme na naše Všeobecné smluvní podmínky pro software. Copyright 2013 RIB Software AG Český překlad a rozšíření, copyright 2013 RIB stavební software s.r.o. RIB stavební software s.r.o. Zelený pruh 1560/ Praha 4 telefon: info@rib.cz Stav dokumentace: RIBTEC je registrovaná značka RIB stavební software s.r.o. Windows Vista, Windows 7 a Windows 8 jsou registrovanými obchodními značkami společnosti Microsoft Corp. Další v této příručce používané názvy produktů jsou pravděpodobně vlastnictvím jiných společností a jsou používány pouze pro účely identifikace.

3 OBSAH OBSAH 1 START PROGRAMU 4 2 ÚPRAVY ZÁKLADNÍCH NASTAVENÍ 4 3 VYTVOŘENÍ OBDÉLNÍKOVÉ DESKY 5 4 VYTVOŘENÍ POLYGONÁLNÍ DESKY 7 5 VYTVOŘENÍ VOLNÉHO LINIOVÉHO ULOŽENÍ 10 6 VYTVÁŘENÍ BODOVÝCH ULOŽENÍ 11 7 VYTVOŘENÍ PROSTUPU 12 8 VYTVOŘENÍ PRŮVLAKU 13 9 ZATÍŽENÍ Vytvoření volného plošného zatížení Vytvoření liniového zatížení Vytvoření bodového zatížení VÝPOČET DESKOVÉHO SYSTÉMU VÝSLEDKY VÝPOČTU Výsledky návrhu nutné výztuže na MSÚ Posouzení a návrh podpory S2 na protlačení Zobrazení izolinií a izoploch Datový přenos nutné výztuže As do externího CAD Výsledky na hranách Průhyby PROTOKOL STATICKÉHO VÝPOČTU Úpravy obsahu protokolu statického výpočtu Definice výřezů pro výstup 27

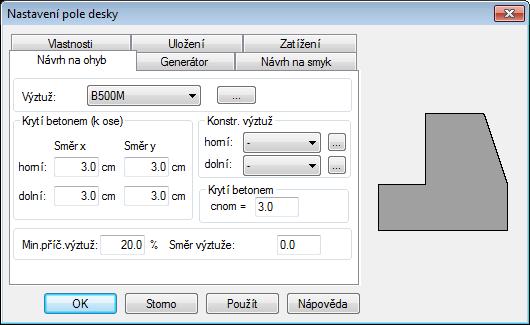

4 Start programu Vytvoření volného plošného zatížení V této kapitole jsou vysvětleny základní postupy vytváření deskových systémů v programu RIB RTslab. 1 Start programu Program můžete spustit např. přes standardní panel Windows Start > Programy > RIB > RIB Stavební statika > RIBtec > RTslab Při prvním startu programu se otevře nejdříve poradce k výpočtům desek. Pro každý druh konstruování se otevře před provedením funkce konstrukce panel, ve kterém je blíže popsána (v angličtině) aktivovaná konstrukční metoda. Tyto panely můžete pro všechna spuštění programu vypnout nebo v tomto případě všechny panely deaktivovat. (Další tipy už nezobrazovat). Konstrukce se pak spouští okamžitě. 2 Úpravy základních nastavení Na začátku každé konstrukce se nejdříve přebírají parametry z příslušných základních nastavení. Konstrukční parametry mohou být následně upraveny v panelu daného druhu konstrukce. Před konstrukcí desek by se mělo nejdříve toto základní nastavení pro desky editovat a upravit. Zvolte příkaz menu Deska Základní nastavení.. 1. Otevře se panel Nastavení pole desky s různými záložkami. Na záložce Vlastnosti zkontrolujte nastavení tloušťky desky na 20 cm a materiál betonu C25/30. Dále chceme jako základní nastavení pro návrh upravit konstrukční výztuž. 2. K tomu nejdříve přejděte na záložku Návrh na ohyb. Zde vyberte pro horní a dolní konstrukční výztuž Q188A. Za tímto účelem klepněte na tlačítko vedle nabídky pro konstrukční výztuže. Otevře se pak panel Betonářské sítě. Zde vyberte v pravé části okna databáze položku Q188A a převezměte ji buď poklepáním nebo klepnutím na tlačítko << do projektového seznamu vlevo. Panel zavřete tlačítkem OK. Nakonec lze výztuž vybrat v roletovém menu pro dolní a horní výztuž. 3. Závěrem potvrďte nastavení tlačítkem OK. Panel nastavení deskového pole se zavře. Pro každou konstrukci desky se nyní použije Q131 jako horní a dolní konstrukční výztuž. Upravené základní nastavení může být uloženo pomocí funkce Soubor Uložit nastavení (user). RIB stavební software s.r.o., Praha

5 Vytvoření obdélníkové desky Vytvoření volného plošného zatížení 3 Vytvoření obdélníkové desky Nejdříve by měla být vytvořena obdélníková deska. Zvolte příkaz menu Deska Obdélník diagonálně 1. Otevře se opět panel, ve kterém jsou blíže popsány funkce této konstrukční metody. 2. Klikněte v tomto panelu na tlačítko Obdélník diagonálně. Otevře se další panel, ve kterém se zobrazují parametry desek v rámci daného konstrukčního procesu. Tyto parametry odpovídají základnímu nastavení. 3. Chcete vytvořit obdélníkovou desku, která má mít horní i dolní okraj volný. K tomu musí být změněny podmínky uložení v panelu Nastavení deskového pole. Za tímto účelem klepněte na záložku Uložení. Horní a dolní okraj se nyní nastaví na Volný okraj dvěma různými způsoby. Aktuálně zvolený a v záložce Uložení zobrazovaný okraj se zobrazuje červeně v náčrtku v pravé části panelu. Zde kliknete pravým tlačítkem myši na horní okraj desky. Objeví se nabídka. Zde vyberete Volný okraj. Následně se proklikejte tlačítkem >>další uložení až na dolní okraj. Můžete jej nastavit také přímo kliknutím levým tlačítkem myši na náčrtek desky v panelu. Pokud je tedy tento okraj vybrán, vyberte v záložce Uložení hodnotu volně pro posuv dz a pro vetknutí podélně i příčně. Nyní je horní a dolní okraj pro navazující konstrukci nestaven jako volný. Konstrukce může začít. Rovněž jste mohli provedení okrajů desek nastavit už v základním nastavení. V tomto případě však platí zvolené uložení okrajů desek jen pro tento konstrukční proces. 4. Přejeďte kurzorem přes obrazovku. Můžete si všimnout, že je konstrukce provázena zobrazením nitkového kříže. Pokud se dostane do blízkosti bodu rastru nebo počátku, skáče nitkový kříž na tyto body. Přesuňte nyní nitkový kříž na počátek (černý křížek v levém horním rohu kreslící plochy) a potvrďte tento bod kliknutím myši. 5 RIB stavební software s.r.o., Praha 2015

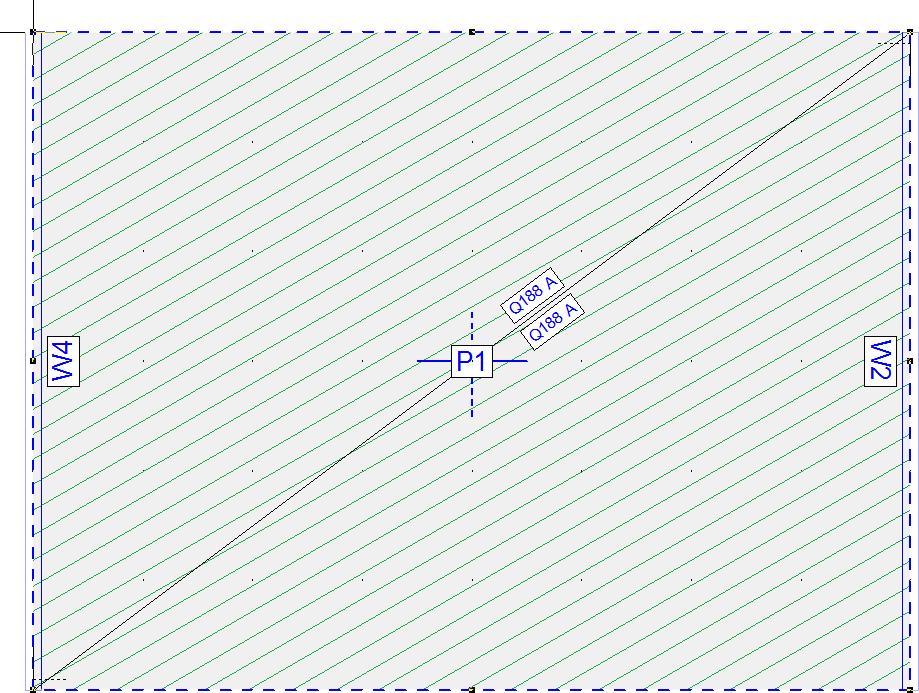

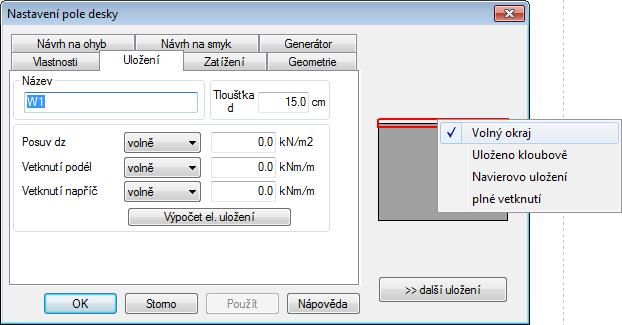

6 Zvolte příkaz menu Zobrazení Tacho Vytvoření obdélníkové desky Vytvoření volného plošného zatížení Na spodním okraji okna se otevře panel nástrojů, ve kterém se zobrazuje aktuální pozice ukazovátka myši. 5. Přesuňte nyní kurzor myši na pozici (8000/6000). Jak můžete zjistit, během pohybu myši se vytvářená deska naznačuje červeným gumovým rámečkem. 6. Potvrďte druhý bod kliknutím. Vytvoří se deska. 7. Jak vidíte, je horní a dolní okraj zobrazen bez uložení. Levý a pravý okraj je také zobrazován se stěnou. Na úhlopříčkách můžete rozpoznat číslo položky desky a pomocí křížku hlavní a vedlejší směr výztuže. Protáhlá osa přitom představuje hlavní směr výztuže. Nad a pod úhlopříčkami se zobrazuje konstrukční výztuž desky. 8. Konstrukční proces ukončíte tím, že zavřete panel provázející konstrukci, zmáčknete klávesu ESC nebo příkazem kontextovém menu Storno, které se nabídne pravým tlačítkem myši. RIB stavební software s.r.o., Praha

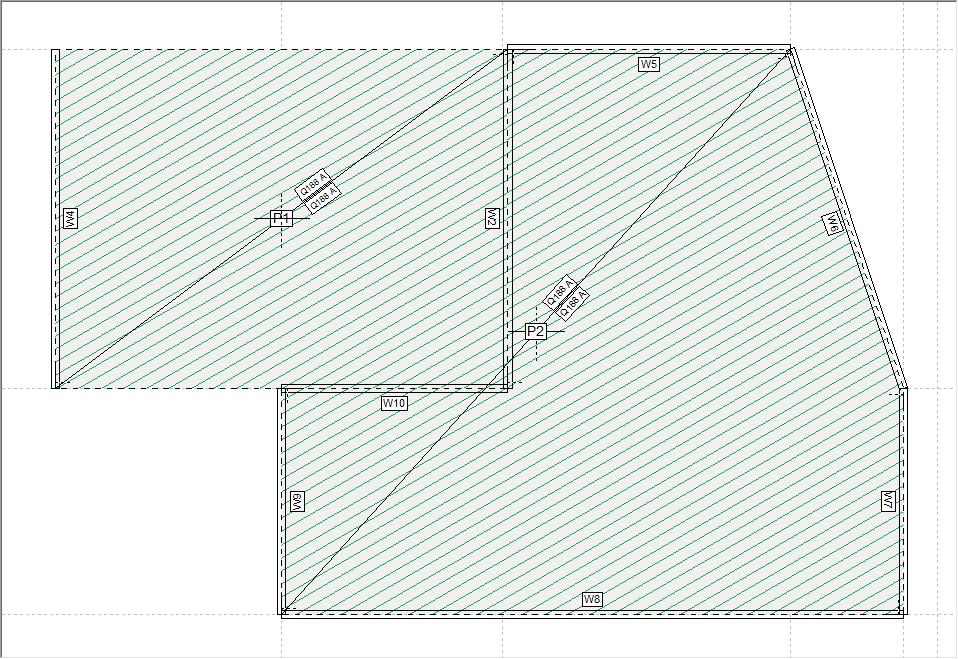

7 Vytvoření polygonální desky Vytvoření volného plošného zatížení Digitalizací první hrany pole desky je současně uživatelem určen tzv. lokální směr X. Kolmo k němu je pak lokální směr Y. Na tyto směry se později odkazují výstupy výsledků. 4 Vytvoření polygonální desky V dalším kroku vytvoříme polygonální desku. Konstrukce probíhá pomoci konstrukčních os. Proto nejdříve vytvoříme konstrukční osy. Najeďte kurzorem myši na horní měřítko, až se zde objeví výrazná šipka. Jeďte nyní podél měřítka na polohu x= Potvrďte levým tlačítkem myši. Vytvoří se konstrukční osa. Vytvořte další osy na místech x = 4000, x = a y = 0, y = 6000 a y = na levém měřítku. Pro vytvoření polygonu zvolte příkaz menu Deska Polygon. 1. Otevře se panel, ve kterém jsou popsány základní funkce konstrukční metody. Zmáčkněte nyní tlačítko Polygon. 2. Objeví se další panel s nastavením následujících konstrukcí desek. 3. Průsečíky konstrukčních os slouží nyní jako pomoc pro umístěním bodů polygonu. 4. Najeďte nejdříve k pravému hornímu rohu obdélníkové desky a umístěte zde první bod kliknutím myši. Závěrem umístěte druhý bod na průsečík os x = a y = 0. Další body umístěte na průsečících (15000/6000), (15000/10000), (4000/10000) a (4000/6000). 7 RIB stavební software s.r.o., Praha 2015

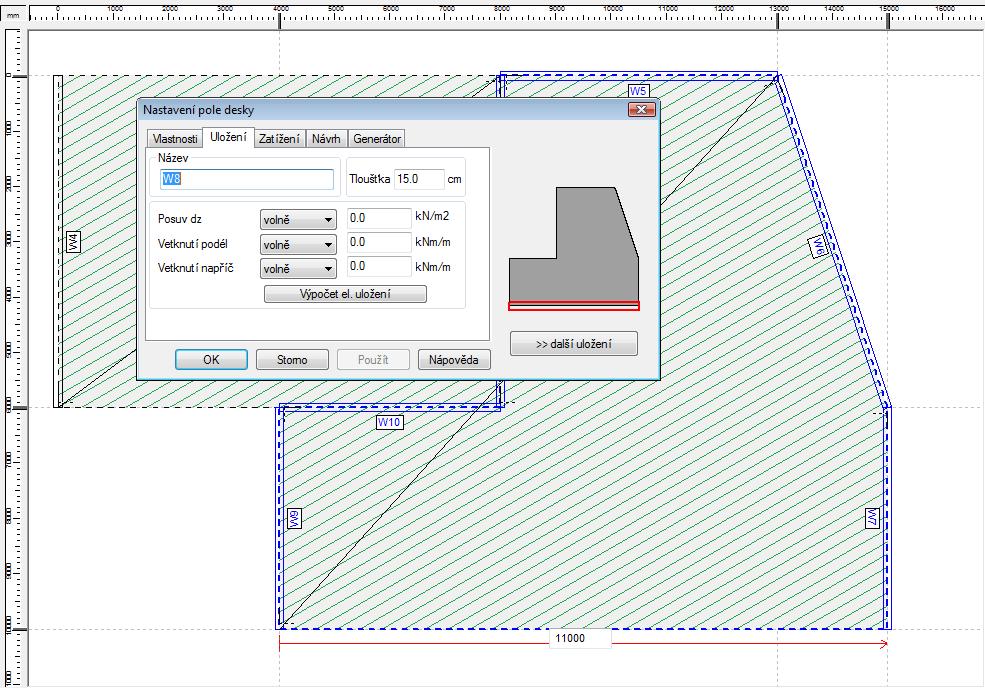

8 Vytvoření polygonální desky Vytvoření volného plošného zatížení 5. Jako další bod zvolte pravý dolní roh obdélníkové desky. Uzavřete polygon kliknutím podruhé na jeho první bod. Vytvoří se polygonální deska. Jak můžete zjistit, deskový okraj polygonální desky, který sousedí s obdélníkovou deskou, se uvažuje jako společná hrana. 6. Nyní by se měl dodatečně nastavit dolní okraj polygonální desky na Volný okraj. K tomu bude upravena deska. Označte za tímto účelem polygonální desku. (Označený objekt se zvýrazňuje modře.) Pravým tlačítkem myši otevřete kontextové menu. Vyberte příkaz menu Vlastnosti. Alternativně otevřete panel vlastností poklepáním myší na požadovaný objekt. Po otevření kontextového menu popřípadě poklepáním na deskový okraj, se otevře panel s automaticky zvolenou záložkou Uložení, ve kterém je vybrán zvolený okraj desky. V opačném případě zvolte v panelu záložku Uložení a vyberte v náčrtu vpravo dolní okraj desky. Nastavte ho nyní na Volný okraj. Potvrďte zadání kliknutím na OK. RIB stavební software s.r.o., Praha

9 Vytvoření polygonální desky Vytvoření volného plošného zatížení 9 RIB stavební software s.r.o., Praha 2015

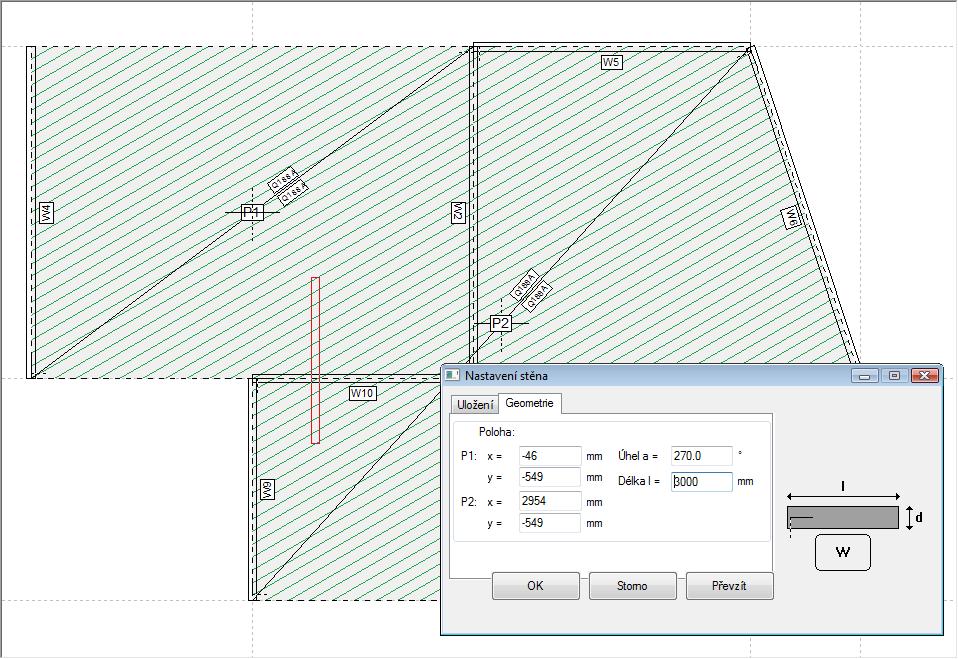

10 5 Vytvoření volného liniového uložení V dalším kroku se má vytvořit volné liniové uložení v prodloužení stěny W9. Zvolte příkaz menu Uložení Stěna přes dialog. Vytvoření volného liniového uložení Vytvoření volného plošného zatížení 1. Nejdříve se znovu zobrazí panel s vysvětlivkami ke konstrukčnímu způsobu. Klikněte na Vytvořit stěnu. 2. Otevře se panel, který provází konstrukci. Na kurzoru myši visí rámeček, který představuje geometrii stěny. Pro změnu geometrie, vyberte v panelu Nastavení stěny záložku Geometrie. 3. V záložce Geometrie nastavte Úhel a na 270. Najeďte kurzorem k hornímu konci stěny W9 a nastavte levým tlačítkem myši polohu stěny. Uložení se naznačuje červeným obdélníkem. 4. Upravte nyní v panelu Nastavení stěny délku stěny na 3000 mm a potvrďte zadání kliknutím na OK. V dalším by se měla ještě dodatečně upravit délka liniového uložení. 1. Klikněte proto myší na horní polovinu liniového uložení. Objeví se zadávací pole a červená kóta podél liniového uložení. V tomto zadávacím poli je udána délka liniového uložení. 2. Upravte hodnotu na 2000 mm a opusťte zadávací pole kliknutím do plochy konstrukce. Délku liniového uložení se upraví, přičemž se posouvá koncový bod, na který ukazuje hrot šipky. Kliknutím myši k dolnímu konci stěny, může být popř. posunut její dolní koncový bod. RIB stavební software s.r.o., Praha

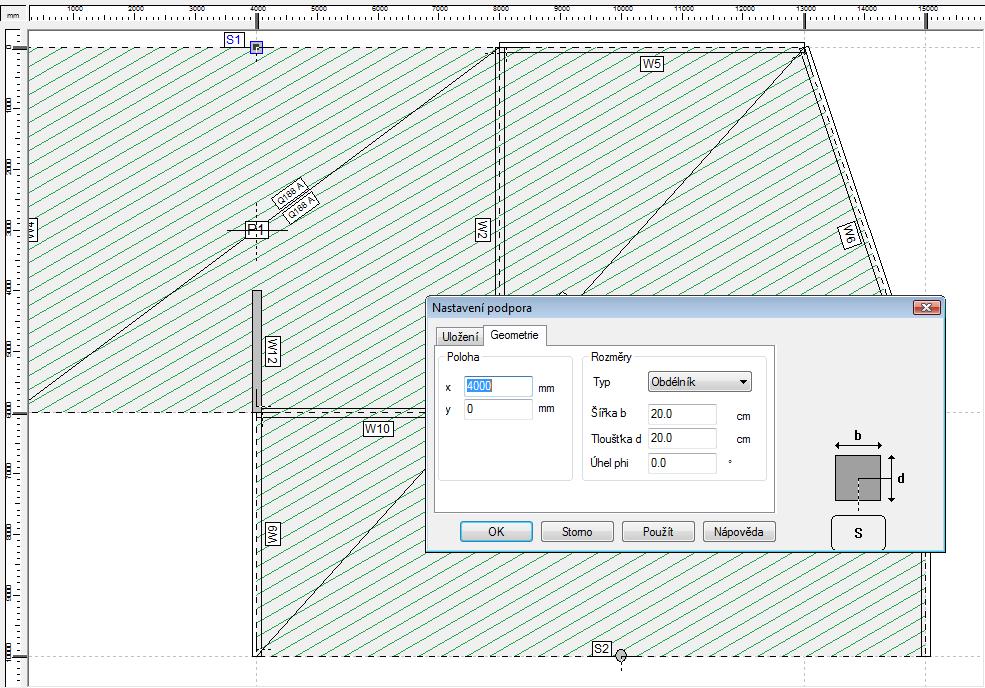

11 Vytváření bodových uložení Vytvoření volného plošného zatížení 6 Vytváření bodových uložení V tomto kroku se mají vytvořit 2 bodová uložení. Vyberte příkaz menu Uložení Sloup přes položku. 1. Nejdříve se opět objeví panel s vysvětlivkami ke konstrukčnímu způsobu. Zvolte tlačítko Vytvořit podporu. 2. První podporu umístěte na (4000/0). Podpora se vytvoří okamžitě po umístění bodu. 3. Vyberte nyní v záložce Geometrie pro Typ podpory Kružnice. 4. Umístěte druhou podporu na místě (10000/10000). 11 RIB stavební software s.r.o., Praha 2015

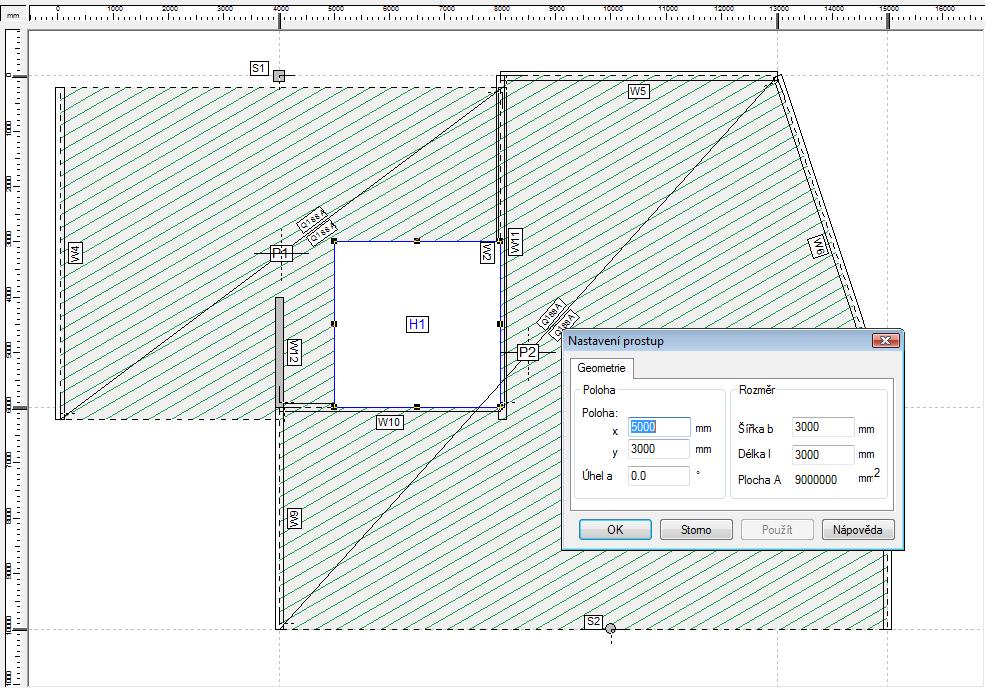

12 7 Vytvoření prostupu Zvolte příkaz menu Prostup Obdélník obecně. Prostup se definuje třemi rohovými body. Vytvoření prostupu Vytvoření volného plošného zatížení 1. Nejdříve se objeví panel s vysvětlivkami ke konstrukčnímu způsobu. Vyberte tlačítko Vytvořit prostup 2. Klikněte nyní postupně na tři body (5000/3000), (8000/3000) a pravý spodní rohový bod obdélníkové desky. Vytvoří se prostup v desce. RIB stavební software s.r.o., Praha

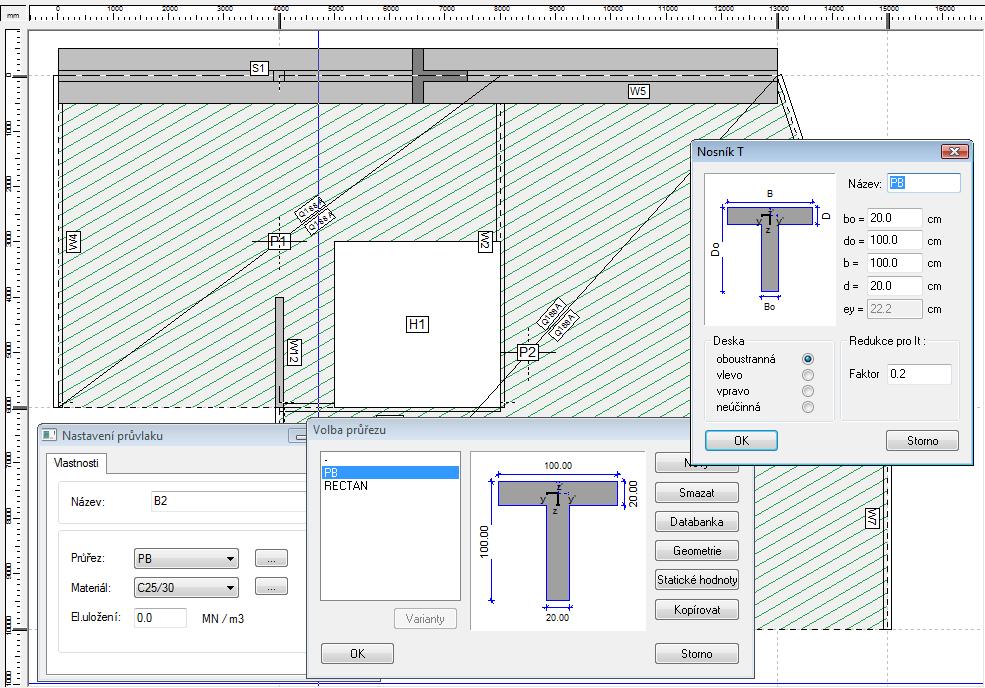

13 Vytvoření průvlaku Vytvoření volného plošného zatížení 8 Vytvoření průvlaku Zvolte příkaz v menu Průvlak Počáteční a koncový bod. V panelu Nastavení průvlak se v odpovídajících výběrových polích definují jeho materiál a průřez. 1. Tlačítkem vedle výběrového pole pro Průřez se dostanete do panelu Volba průřezu. 2. Zmáčkněte tlačítko Nový. Otevře se panel Typy průřezů. 3. Vyberte typ Nosník T. Otevře se panel Nosník T, do kterého můžete zadat rozměry toho nosníku T. Zde se nabízejí standardní nastavení. Kliknutím na OK se průřez vloží do seznamu průřezů projektu. 4. Panel Volba průřezu se zavře opět tlačítkem OK. Nyní může být nastaven nově vytvořený průřez ve výběrovém poli Průřez. 5. Geometrii průvlaku nyní určete označením obou koncových bodů v ploše desky kliknutím myši postupně na levý a pravý horní bod obdélníkové desky. Průvlak se vytvoří po označení druhého bodu. Poznámka: průvlaky se do RTslab zadávají pouze pro účely správného zohlednění jejich tuhosti při výpočtu desky. Z výsledků výpočtu lze pro průvlaky v RTslab zobrazovat např. průhyby a průběhy jejich vnitřních účinků. Návrh nutné výztuže průvlaků není ve funkčním rozsahu RTslab obsažen. Toto je možné např. v programu RIB RTbalken nebo obecném systému FEM RIB TRIMAS. 13 RIB stavební software s.r.o., Praha 2015

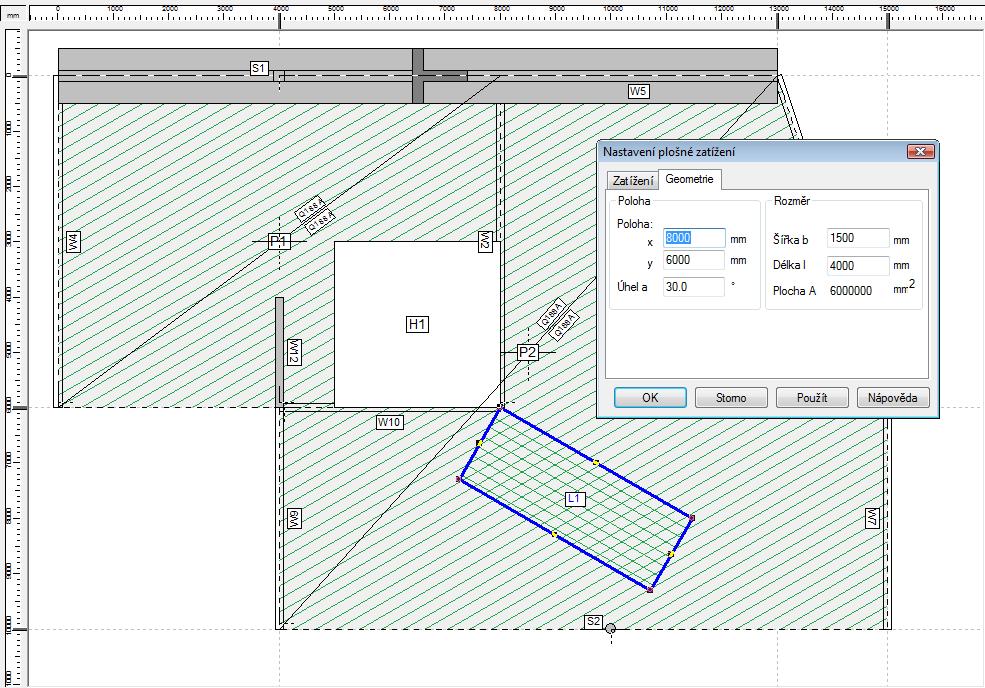

14 Zatížení Vytvoření volného plošného zatížení 9 Zatížení RTslab rozlišuje mezi stálým a užitným (= proměnným) zatížením a automaticky k těmto zatížením přiřazuje kombinační součinitele a vyhodnocuje příslušné obálky extrémů vnitřních účinků. Pro užitná zatížení platí, že všechna zatížení působící na daném poli (položce) desky spadají do jednoho = shodného zatěžovacího stavu užitných zatížení. Pokud je tedy třeba vytvořit šachovnicové, užitné (proměnné) zatížení, pak je třeba celkovou desku složit z jednotlivých dílčích obdélníkových nebo polygonálních desek s odpovídajícími hodnotami zatížení. V případě sousedních hran dílčích polí desky vytváří RTslab jejich vzájemné propojení automaticky. Uvedená interpretace užitných zatížení se týká všech jeho způsobů zadávání, tj. jak přímo přes panel zadání pole desky, tak i při samostatném zadávání plošných, liniových a bodových zatížení. 9.1 Vytvoření volného plošného zatížení Obě již vytvořené desky jsou vedle zatížení od vlastní tíhy zatíženy stálým a proměnným zatížením, která mohou být upravována pomocí panelu Vlastností v záložce Zatížení. Tato zatížení působí vždy na celé ploše desky. Navíc existuje možnost zadání volných plošných obdélníkových zatížení. Pro všechny obdélníkové objekty (desky, prostupy a plošná zatížení) jsou, až na polygonální konstrukci desky, k dispozici stejné konstrukční metody. Obdélníková deska byla vytvořena konstrukce přes diagonálu, při které se geometrie určuje dvěma body a osy desky jsou rovnoběžné s globálním systémem souřadnic. Prostup byl vytvořen přes obecný obdélník, který je definován třemi body. Navíc mohou být případně vytvořeny další obdélníky obdobně jako u konstrukce liniového, resp. bodového uložení přes dialog nebo přes položku. V dalším vytvoříme plošné přitížení desky přes položku. Vyberte příkaz menu Zatížení Plošné zatížení Obdélník přes položku. 1. Objeví se znovu nejdříve panel s všeobecnými informaci ke konstrukčnímu způsobu. Klikněte na tlačítko Plošné zatížení. 2. Na kurzor visí gumový červený rámeček, který představuje rozměry plošného zatížení. 3. V záložce Zatížení panelu Nastavení plošného zatížení zkontrolujeme přednastavené standardní hodnoty 2 kn/m2 stálé a 2 kn/m2 proměnné složky zatížení. 4. V záložce Geometrie panelu Nastavení plošného zatížení otočte plošné zatížení tím, že upravíte úhel na 30. Změňte rozměry plošného zatížení na 1500 mm šířky a 4000 mm délky. Vytvořte a umístěte plošné zatížení kliknutím myši do pravého dolního rohu obdélníkového prostupu. RIB stavební software s.r.o., Praha

15 Zatížení Vytvoření liniového zatížení 9.2 Vytvoření liniového zatížení Zvolte příkaz menu Zatížení Liniové zatížení Počáteční a koncový bod. Liniové zatížení se vytvoří tak, že se myší označí počáteční a koncový bod. Vytvoření liniového zatížení se v tomto úvodním příkladu nepoužije., 9.3 Vytvoření bodového zatížení Zvolte příkaz menu Zatížení bodové zatížení přes položku. Bodové zatížení se vytvoří tak, že se myší označí jeho poloha. Vytvoření bodového zatížení se v tomto úvodním příkladu nepoužije. 15 RIB stavební software s.r.o., Praha 2015

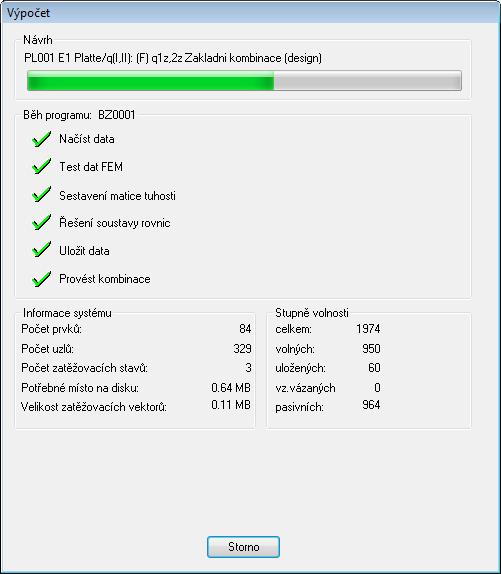

16 10 Výpočet deskového systému Výpočet deskového systému Výsledky návrhu nutné výztuže na MSÚ Pro statický výpočet a návrh deskového systému zvolte příkaz menu Výsledek Výpočet. Před začátkem výpočtu se projekt automaticky uloží. U nového projektu proto musíte zadat pod jakým názvem chcete daný projekt uložit. Statický systém se následně vygeneruje, spočte a navrhne na MSÚ. Průběh výpočtu můžete průběžně sledovat v nabídnutém kontrolním panelu. Základní kombinace pro MSÚ se ze zadaných stálých a proměnných (užitných) zatížení generuje a vyhodnocuje v souladu se zvolenou návrhovou normou automaticky. 11 Výsledky výpočtu Po úspěšném výpočtu máte k dispozici 4 různé pohledy na výsledky. Nejprve se automaticky pro základní, rychlou kontrolu statického systému nabídne okno se zobrazením deformací (průhybů) k zadaným zatěžovacím stavům. Toto okno zavřete pomocí standardního tlačítka x vpravo na horní liště okna Výsledky návrhu nutné výztuže na MSÚ V tomto pohledu se graficky zobrazuje nutná výztuž. Zvolte příkaz menu Výsledek Výztuž. Můžete zde volitelně zobrazovat horní nebo dolní polohu nutné ohybové výztuže. Zobrazují se hodnoty nutné výztuže v cm²/m v hlavním a vedlejším směru výztuže. Hodnota pro hlavní směr výztuže se zapisuje nad RIB stavební software s.r.o., Praha

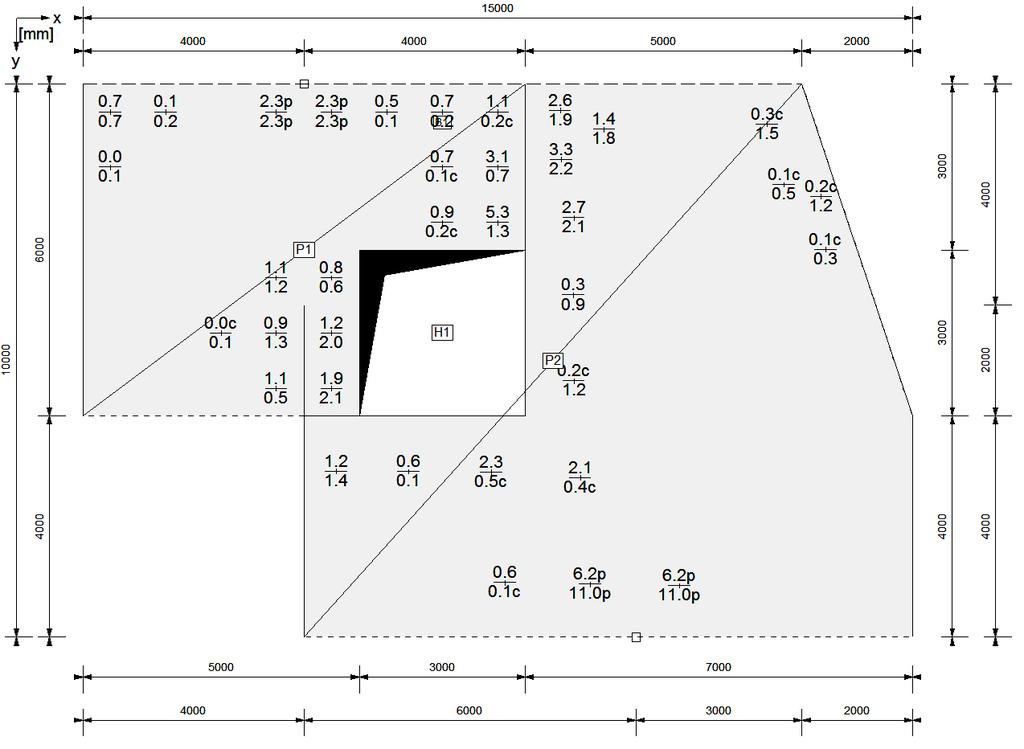

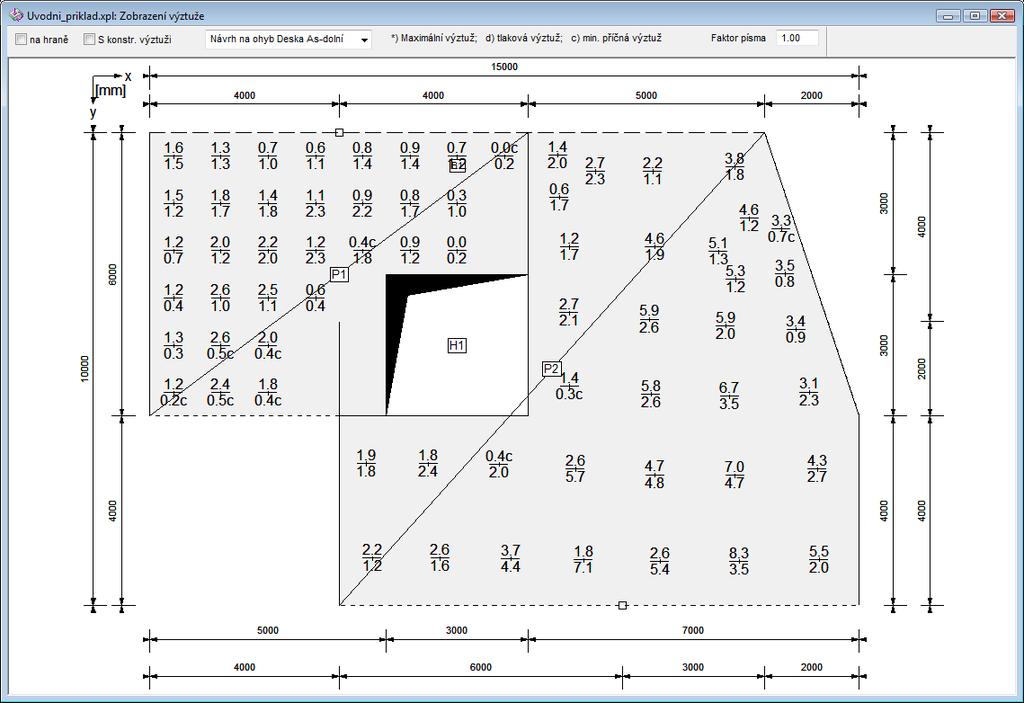

17 Výsledky výpočtu Výsledky návrhu nutné výztuže na MSÚ hodnotou pro vedlejší směr výztuže. Obě hodnoty jsou od sebe odděleny čárkou znázorňující směr hlavní výztuže. Druhá menší čárka udává směr vedlejší výztuže. Pokud se na daném místě desky za číselnou hodnotou nutné výztuže objeví písmeno c, pak se jedná o tzv. minimální výztuž v příčném směru. Tlaková výztuž se vyznačuje písmenem d. Pokud se překročí maximální možný stupeň vyztužení, pak se toto vyznačuje hvězdičkou *. Aktivuje-li se v panelu nástrojů S konstrukční výztuží, pak se zobrazuje jen dodatečně nutná výztuž ke konstrukční výztuži. 17 RIB stavební software s.r.o., Praha 2015

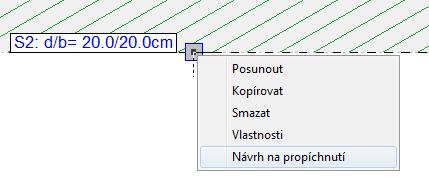

18 Výsledky výpočtu Posouzení a návrh podpory S2 na protlačení Je-li aktivováno na hraně, pak se zobrazuje výztuž na hranách uložení. V tomto případě se lineárně interpolují hodnoty As ze sousedících uzlů prvků. Vedle horní nebo dolní polohy nutné ohybové výztuže lze zobrazit rovněž nutnou smykovou výztuž Posouzení a návrh podpory S2 na protlačení U podpor, stěn a bodových zatížení je možno po provedení výpočtu - prostřednictvím kontextového menu posuzovat a navrhovat kritické oblasti na protlačení. Označte podporu S2 a vyberte z kontextového menu (pravá klávesa myši) příkaz Návrh na protlačení. Tímto krokem se z RTslab spustí do něj integrovaná aplikace RIB RTool Návrh na propíchnutí. Data materiálů, krytí betonu, rozměry dílce, nutná ohybová výztuž, zvolená norma a propichující síla daného návrhového stavu se přitom automaticky přebírají jako vstupní hodnoty. RIB stavební software s.r.o., Praha

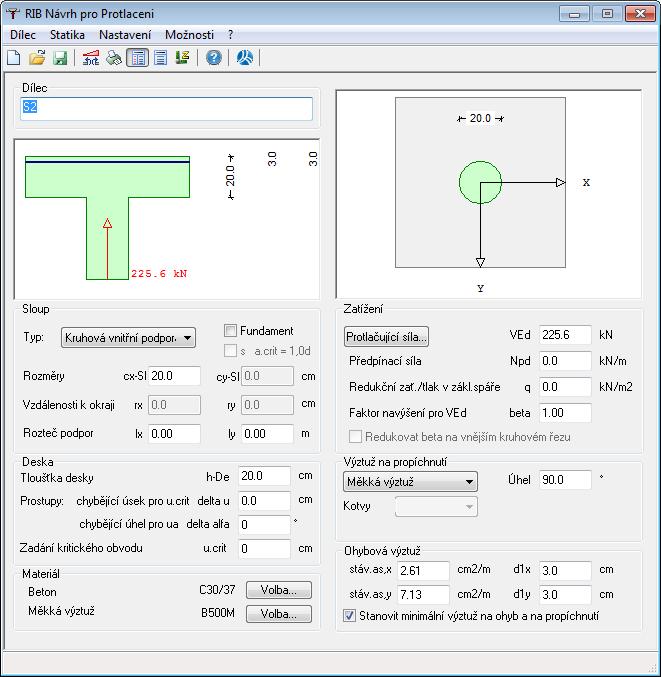

19 Výsledky výpočtu Posouzení a návrh podpory S2 na protlačení Posouzení a návrh na propíchnutí se startuje klepnutím na tiskárnu. Následuje dotaz na souhlas s vykrytím nutné výztuže na protlačení navýšením ohybové výztuže, který potvrďte OK. V dalším se již zobrazí protokol posouzení a návrhu na propíchnutí podpory S2. 19 RIB stavební software s.r.o., Praha 2015

20 RIB Posudek propíchnuti S2 Výsledky výpočtu Posouzení a návrh podpory S2 na protlačení 2013 RIB Software AG 20.0 X kn Y Návrh na protlačení dle ČSN EN Typ podpory: Vnitř.podp. Beton : C30/37 Výztuž : B500M Protlačující síla VEd kn Předpínací síla Npd 0.0 kn/m Rozměry podpory cx m (u kruhové podpory = 0) cy m Tloušťka desky / už.výška h m d m Úhel výztže na propíchnutí 90 vnitřní kruhový řez u.crit 2.76 m cot.theta 2.00 Kužel.řez zať.plochy u m vnější kruhový řez u.out 2.55 m vnější kruhový řez d.out 0.81 m lw 0.05 m Výsledek vztažená posouv. síla ved kn/m2 beta 1.00 únosná posouvající síla vrdc kn/m2 únosná posouv. síla vrdmax kn/m2 nut. výztuž na prop. req.asw 0.00 cm2 awj = 0.09 m uj = 1.16 m nut. výztuž na prop. req.asw 0.00 cm2 awj = 0.21 m uj = 1.96 m nut. výztuž horní nut.asx 3.98 cm2/m nut.asy 7.13 cm2/m Stupeň podél. vyztužení rho min. výztuž dolní nut.asx 0.00 cm2/m nut.asy 0.00 cm2/m Po kontrole a popř. tisku tohoto protokolu uzavřete panel Návrh na propíchnutí. RIB stavební software s.r.o., Praha

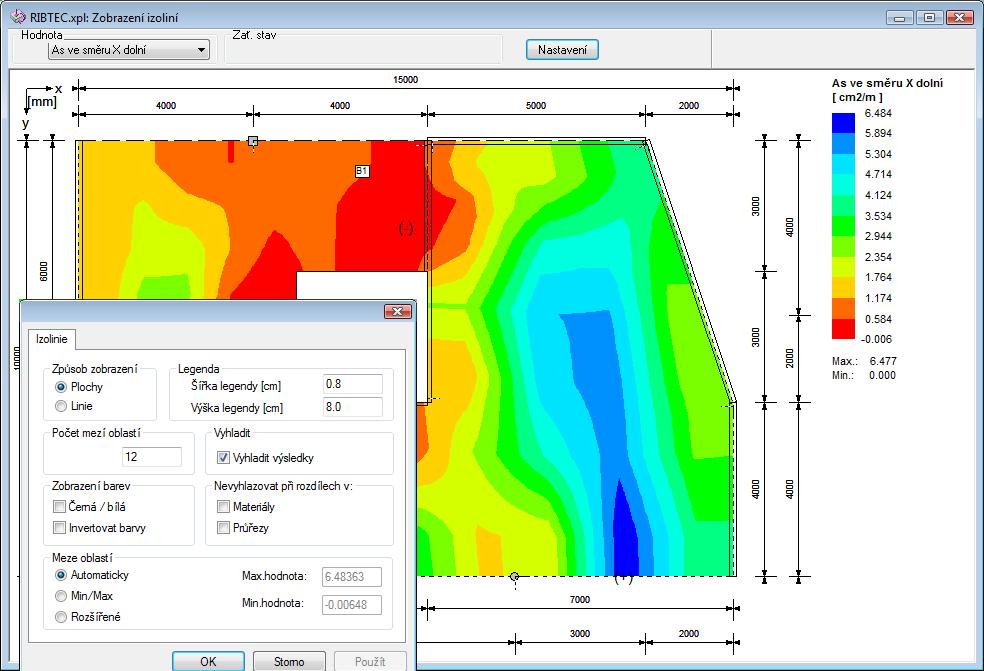

21 Výsledky výpočtu Zobrazení izolinií a izoploch Následuje dotaz na souhlas s převzetím navýšených hodnot podélné výztuže z návrhu na propíchnutí do výsledků návrhu desky. Tento dotaz opět potvrďte OK. Při číselném zobrazení hodnot nutné ohybové výztuže se oblasti s navýšením výztuže z propíchnutí automaticky vyznačují připsáním písmene p za příslušnou číselnou hodnotu. ( c značí minimální výztuž v příčném směru a d pak značí nutnou tlakovou výztuž) 11.3 Zobrazení izolinií a izoploch V tomto typu zobrazení lze vykreslovat výsledky statického výpočtu a návrhů pomocí izolinií a izoploch. Vyberte příkaz menu Výsledek Izolinie. 21 RIB stavební software s.r.o., Praha 2015

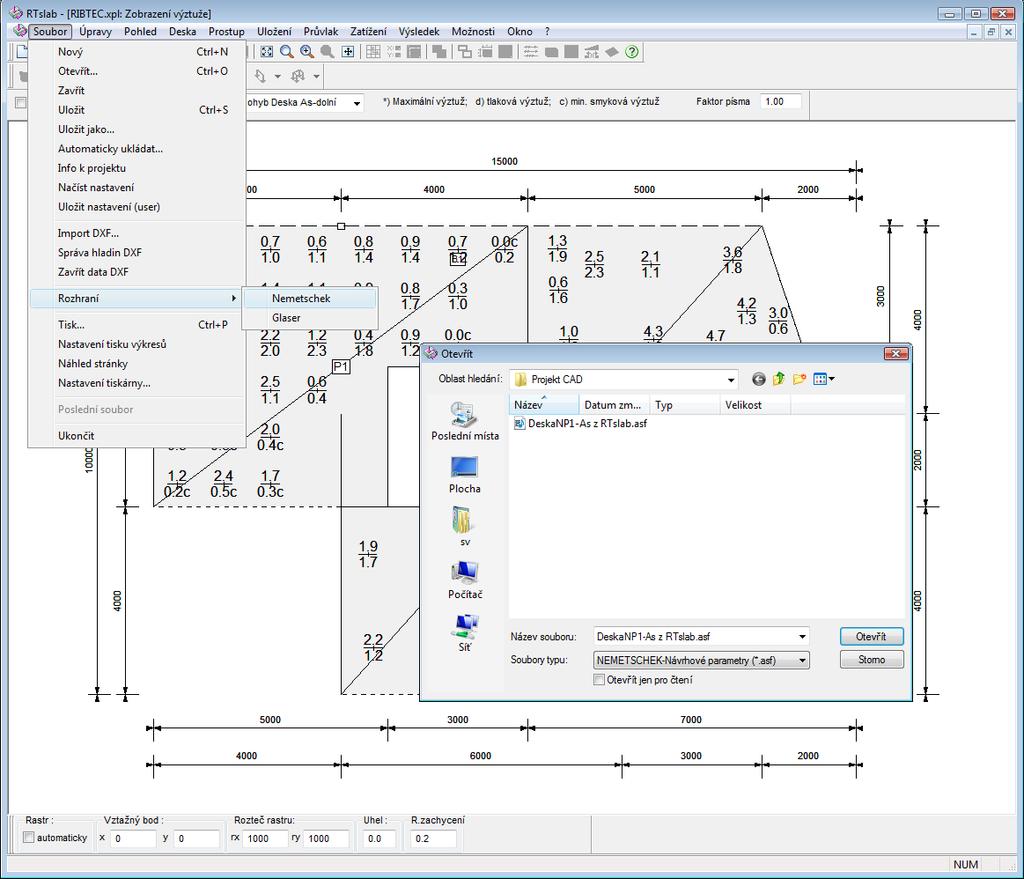

22 Zde si můžete vybrat mezi vnitřními účinky, deformacemi nebo výsledky návrhů. Výsledky výpočtu Datový přenos nutné výztuže As do externího CAD Vnitřní účinky a deformace mohou být vyhodnocovány po jednotlivých zatěžovacích stavech nebo návrhových kombinacích. Dále můžete pomocí tlačítka Nastavení upravovat zobrazení výsledků Datový přenos nutné výztuže As do externího CAD Stanovené hodnoty As nutné ohybové výztuže na MSÚ lze přenes přes datové rozhraní do externího systému CAD (např. RIB ZEICON nebo pak software CAD NEMETSCHEK aj.). Vyberte příkaz menu Soubor Rozhraní Nemetschek. Zadejte název exportního souboru typu ASF a potvrďte OK. RIB stavební software s.r.o., Praha

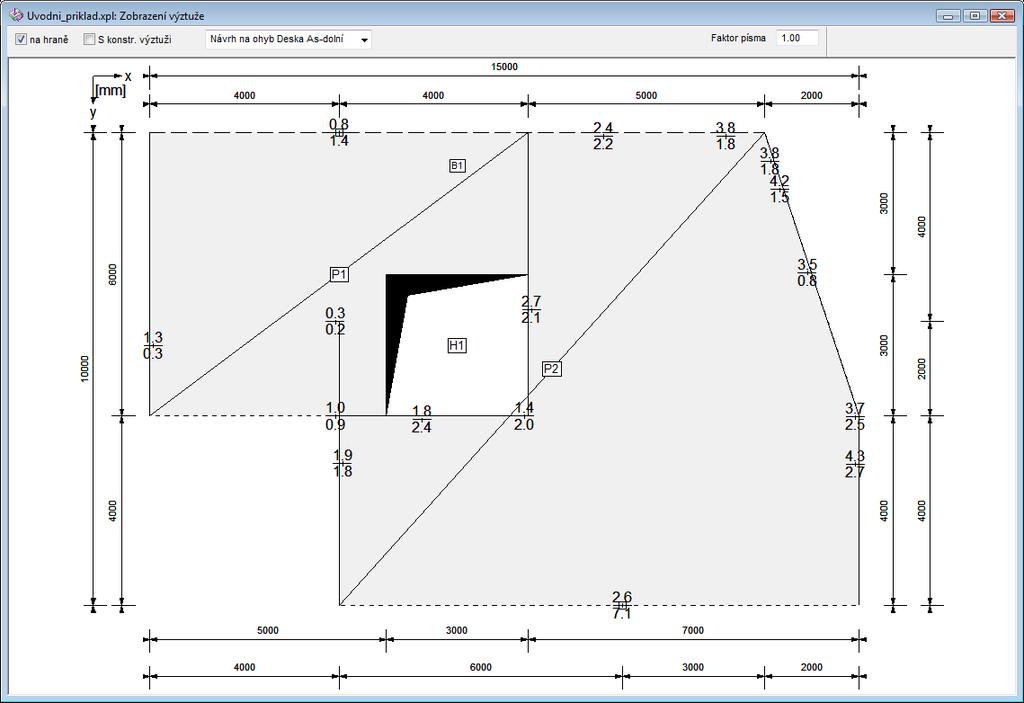

23 Výsledky výpočtu Výsledky na hranách Před tímto krokem musí být pochopitelně výsledky As již předem v RTslab spočteny. Jinak jsou příslušné funkce neaktivní, tj. šedivé Výsledky na hranách Zvolte příkaz menu Výsledek Výsledky na hranách V tomto typu zobrazení lze vykreslovat výsledky v liniových uloženích a v průvlacích. Ve výběru zobrazovaných hodnot můžete zvolit reakce v uložení nebo vnitřní účinky v nosnících. 23 RIB stavební software s.r.o., Praha 2015

24 Výsledky výpočtu Výsledky na hranách Průběh výsledku můžete nastavit na kontinuální (spojitý), konstantní nebo lineární. U liniových uložení můžete vypnou nebo zapnout zobrazení výslednice. RIB stavební software s.r.o., Praha

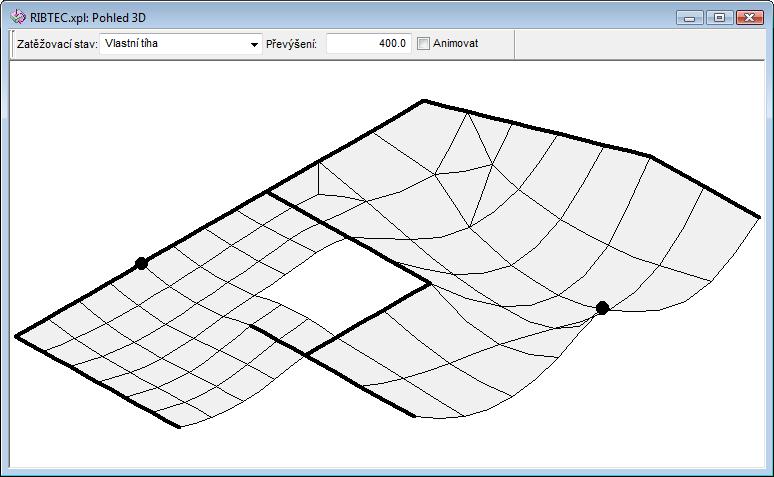

25 Výsledky výpočtu Průhyby 11.6 Průhyby Zvolte příkaz menu Výsledek Posuvy. V tomto typu zobrazení lze vykreslovat deformovaný statický systém pomocí vygenerované sítě FEM. Dále slouží toto zobrazení rychlé a přehledné kontrole sítě FEM a základní smysluplnosti zadání statického systému. Zobrazení deformací lze nechat popř. pro lepší názornost animovat. 25 RIB stavební software s.r.o., Praha 2015

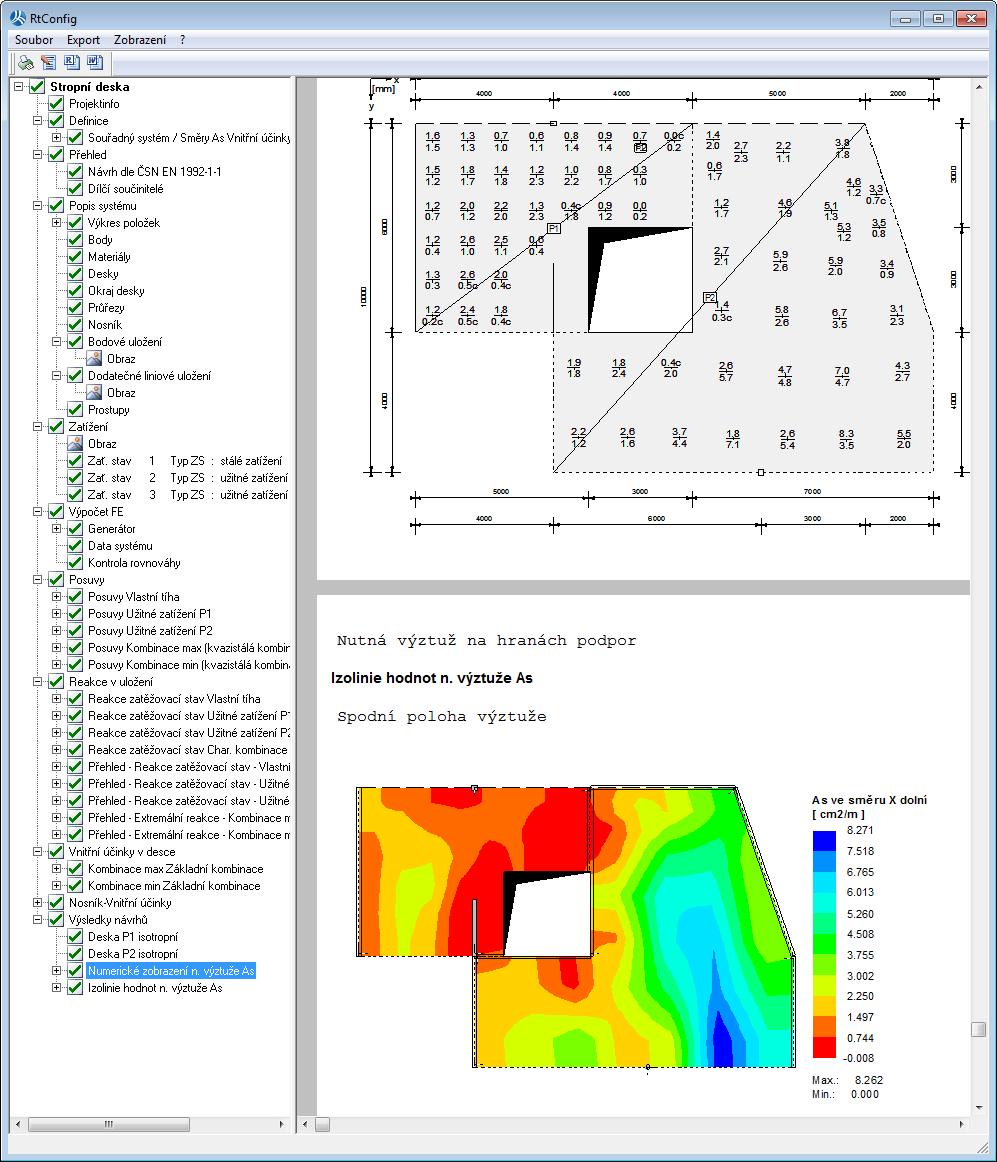

26 12 Protokol statického výpočtu Protokol statického výpočtu Průhyby Výsledky výpočtu mohou být automaticky sestaveny do přehledného dokumentu protokolu statického výpočtu uspořádaného po logických kapitolách. Zvolte příkaz menu Soubor Tisk... Pokud ještě nebyl statický systém spočítán a navržen, pak se toto nejdříve automaticky provede. Ve výstupní sestavě zobrazené po kapitolách v programu RTconfig jsou uvedeny nejdříve základní definice a popsán zadaný statický systém a jeho zatížení. Následují data modelu FEM a výsledky statického výpočtu a návrhu. RIB stavební software s.r.o., Praha

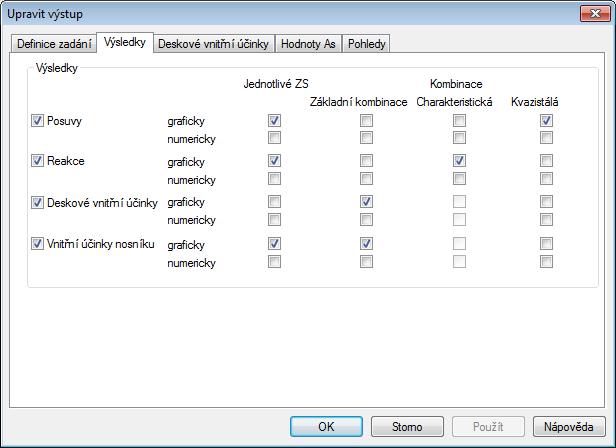

27 Protokol statického výpočtu Úpravy obsahu protokolu statického výpočtu 12.1 Úpravy obsahu protokolu statického výpočtu Generovaný obsah dokumentu protokolu statického výpočtu můžete upravit pomocí příkazu menu Možnosti Upravit výstup... V nabídnutém panelu pak můžete vybírat, které části a typy výsledků se mají zařazovat do protokolu. Další možnost rozsahu tisku, resp. exportu RTF nebo RTprint vygenerovaného protokolu je v programu RTconfig zapínáním a vypínáním jednotlivých obsažených kapitol a obrázků Definice výřezů pro výstup Pro lepší čitelnost grafických výsledků ve výstupním dokumentu, resp. konstrukčních detailů, lze popřípadě definovat grafické výřezy pro výstup. Takto se pak následně ve výstupech zobrazuje jedna nebo více definovaných oblastí statického systému. Můžete pak otevřít panel Upravit výstup přes příkaz menu Možnosti Upravit výstup a v záložce Pohledy kde můžete zvolit Celkový pohled, Nic nebo výstup v definovaných Pohledech. Výřezy pro výstup nad konstrukční plochou definujete přes příkaz menu Možnosti Výřez pro výstup. Následuje pak výzva na zadání čísla výřezu, resp. volba nového. Zadání potvrďte tlačítkem OK a definujte výřez dvěma body na konstrukční ploše. Výřez se během konstrukce naznačuje gumovým červeným rámečkem. 27 RIB stavební software s.r.o., Praha 2015

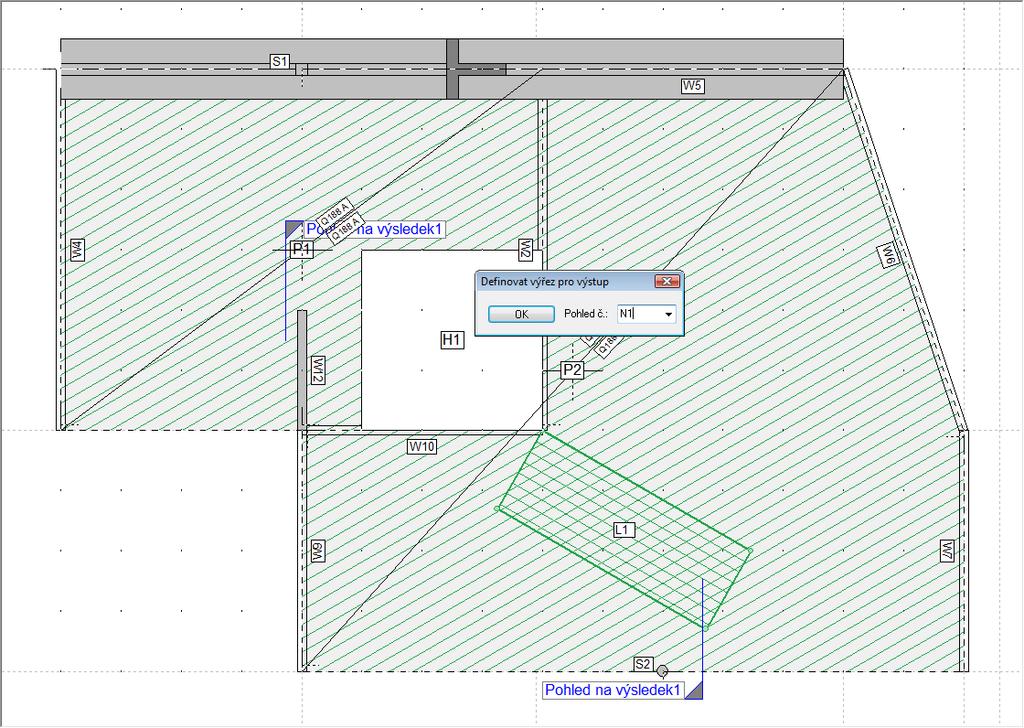

28 Protokol statického výpočtu Definice výřezů pro výstup RIB stavební software s.r.o., Praha
