1 Funkce RTslab

2 Tato uživatelská příručka je určena jako pracovní předloha uživatelům systémů RIBTEC. Postupy uvedené v této příručce, jakož i příslušné programy, jsou majetkem RIB. RIB si vyhrazuje právo bez předchozího upozornění provádět změny v této dokumentaci. Software popisovaný v této příručce je dodáván na základě Kupní softwarové smlouvy. Tato příručka je určena výhradně zákazníkům RIB. Veškeré uváděné údaje jsou bez záruky. Bez svolení RIB nesmí být tato příručka rozmnožována a předávána třetím osobám. V otázkách záruky odkazujeme na naše Všeobecné smluvní podmínky pro software. Copyright 2013 RIB Software AG Český překlad a rozšíření, copyright 2013 RIB stavební software s.r.o. RIB stavební software s.r.o. Zelený pruh 1560/ Praha 4 telefon: info@rib.cz Stav dokumentace: RIBTEC je registrovaná značka RIB stavební software s.r.o. Windows Vista, Windows 7 a Windows 8 jsou registrovanými obchodními značkami společnosti Microsoft Corp. Další v této příručce používané názvy produktů jsou pravděpodobně vlastnictvím jiných společností a jsou používány pouze pro účely identifikace.

3 OBSAH OBSAH 1 MENU SOUBOR Nový Otevřít Zavřít Uložit Uložit jako Automaticky ukládat Info k projektu Načíst nastavení Uložit nastavení (user) Import DXF Správa hladin DXF Zavřít data DXF Tisk Nastavení tisku výkresů Náhled stránky Nastavení tiskárny Seznam naposledy otevřených projektů Ukončit 9 2 MENU ÚPRAVY Zpět Obnovit Vyjmout Kopírovat Vložit 10 3 MENU POHLED Překreslit Celkový Posunout Výřez Předchozí výřez Další pohled Zobrazení 3D Panel nástrojů Stavová lišta Rastr Tacho Měřítka Zobrazení Uložení Zatížení Kótování Deska Průvlak Tlačítka OK / Použít / Storno 15

4 OBSAH 4 MENU DESKA Obdélník přes dialog Obdélník přes položku Obdélník přes osy Obdélník diagonálně Obdélník obecně Polygon Základní nastavení Záložka Vlastnosti Záložka Uložení Záložka Zatížení (Deska) Záložka Geometrie (Deska) Záložka Návrh na ohyb Záložka Návrh na smyk Záložka Generátor 23 5 MENU PROSTUP 23 6 MENU ULOŽENÍ Sloup Geometrie Uložení Stěna Geometrie Uložení Počáteční a koncový bod 27 7 MENU PRŮVLAK Přes dialog a přes položku Počáteční a koncový bod Přes sled čar Základní nastavení 28 8 MENU ZATÍŽENÍ Bodové zatížení Geometrie Zatížení Liniové zatížení Geometrie Zatížení Plošné zatížení Geometrie Zatížení 35

5 OBSAH 9 MENU VÝSLEDEK Výkres zatížení Schéma položek Výpočet Výztuž Ohybová výztuž Smyková výztuž Izolinie Výsledky na hranách Posuvy MENU MOŽNOSTI Výřez pro výstup Možnosti Upravit výstup Definice zadání Výsledky Deskové vnitřní účinky Hodnoty As Pohledy Jednotka Dxf Přenos zatížení Smazat přenos zatížení MENU OKNO Nové okno Přes sebe Vedle sebe Uspořádat symboly KONTEXTOVÉ FUNKCE A MENU Standardní kontextové menu Režim konstrukce Kontextové menu u objektů Návrh na propíchnutí Interaktivní posouvání a kopírování Otevřít panel vlastností 48

6 Menu Soubor V této příručce jsou popsány všechny funkce a jim příslušející parametry. Příručka je členěna podle menu a v nich obsažených funkcí. Pro jednotlivé funkce jsou pokud to je účelné - k dispozici odpovídající tlačítka na panelu nástrojů a standardní kombinace kláves. 1 Menu Soubor V tomto menu jsou k dispozici veškeré funkce pro otevírání a ukládání souborů, výstup na plotr a načítání souborů DXF. Vedle toho je zde možno editovat informace o projektu. Nový 1.1 Nový Zvolte příkaz menu Soubor Nový nebo tlačítko na panelu nástrojů. Nyní můžete vytvořit nový, prázdný projekt. Označení projektu je možno převzít z titulního řádku. Při prvním ukládání je automaticky zobrazen požadavek na zadání názvu projektu. 1.2 Otevřít... Zvolte příkaz menu Soubor Otevřít nebo tlačítko na panelu nástrojů. Projekt je načten z datového nosiče, jako je například pevný disk, flashdisk nebo síťová jednotka. RIB stavební software s.r.o., Praha

7 Menu Soubor Zavřít 1.3 Zavřít Zvolte příkaz menu Soubor Zavřít. Aktuálně otevřený projekt se zavře. Pokud byly v projektu provedeny změny, je před jeho zavřením zobrazen požadavek na potvrzení, jehož prostřednictvím je možno projekt uložit. 1.4 Uložit Zvolte příkaz menu Soubor Uložit nebo tlačítko na panelu nástrojů. Aktuální projekt je bez dalšího dotazu uložen pod názvem, pod kterým byl otevřen nebo vytvořen. 1.5 Uložit jako... Zvolte příkaz menu Soubor Uložit jako... Aktuální projekt bude uložen pod novým názvem, případně i v jiné složce. 1.6 Automaticky ukládat... Zvolte příkaz menu Soubor Automaticky ukládat... Zde je možno nastavit vlastnosti automatického ukládání aktuálního projektu. Při automatickém ukládání je v pravidelných intervalech vytvářena záložní kopie projektu. Před název projektu je v tomto případě předřazen znak ~. Automatické ukládání je možno volitelně nastavit tak, aby bylo prováděno v pravidelných časových intervalech nebo po určitém počtu kliknutí myší. 1.7 Info k projektu Zvolte příkaz menu Soubor Info k projektu. Zde je možno zadat popis projektu a autora. 1.8 Načíst nastavení Zvolte příkaz menu Soubor Načíst nastavení. Otevře se panel, ve kterém můžete vybrat jiný projekt RTslab. Následně se načte nastavení uložené v tomto zvoleném projektu. 1.9 Uložit nastavení (user) Zvolte příkaz menu Soubor Uložit nastavení (user). 7 RIB stavební software s.r.o., Praha 2015

8 Menu Soubor Import DXF... Nastavení aktuálního projektu je uloženo jako preferované nastavení daného uživatele. Při vytváření nových projektů se používá jako výchozí. Poznámka: Spolu s projektem se ukládá i jeho nastavení Import DXF... Zvolte příkaz menu Soubor Import DXF nebo tlačítko na panelu nástrojů. Zde je možno importovat soubor DXF. V zobrazeném dialogovém okně budete požádáni o výběr souboru. Následně musí být určena jednotka dat Dxf. Importovaná data jsou zobrazena světle modře a je možno je využít jako šablonu pro konstrukci Správa hladin DXF Zvolte příkaz menu Soubor Správa hladin DXF nebo tlačítko na panelu nástrojů. Otevře se panel, ve kterém je možno nastavit viditelnost/ neviditelnost jednotlivých vrstev Dxf Zavřít data DXF Zvolte příkaz menu Soubor Zavřít data DXF. Aktuální načtená data DXF jsou vymazána Tisk... Zvolte příkaz menu Soubor Tisk nebo tlačítko na panelu nástrojů. Vytvoří se a zobrazí dokument protokolu statického výpočtu a návrhu desky. Pokud je to potřebné, je nejdříve automaticky proveden výpočet a návrh statického systému Nastavení tisku výkresů Zvolte příkaz menu Soubor Nastavení tisku výkresů... Otevře se panel Výstup na plotr, ve kterém je možno aktivovat zobrazení v zadaném měřítku a zadat toto měřítko. Pokud není tato možnost aktivní, je obsah aktivního okna přizpůsoben formátu, který je pro výstup výkresů nastaven Náhled stránky Zvolte příkaz menu Soubor Náhled stránky. Je otevřen náhled tiskové stránky obsahující aktuální zobrazení na obrazovce. Výřez je přitom odpovídajícím způsobem přizpůsoben velikosti stránky. RIB stavební software s.r.o., Praha

9 Menu Úpravy Nastavení tiskárny Nastavení tiskárny... Zvolte příkaz menu Soubor Nastavení tiskárny... Otevře se panel Nastavení tisku, ve kterém je možno upravit nastavení tiskárny. Zadání je nutno potvrdit tlačítkem OK Seznam naposledy otevřených projektů Po kliknutí na některý z projektů je tento otevřen Ukončit Zvolte příkaz menu Soubor Ukončit. Příkazem menu Soubor Ukončit ukončíte RTslab a zavřete všechny otevřené projekty. Před zavřením projektů je zobrazen dotaz, zda mají být tyto před zavřením uloženy. 2 Menu Úpravy 2.1 Zpět Zvolte příkaz menu Úpravy Zpět nebo tlačítko na panelu nástrojů. Tímto příkazem je zrušena poslední akce (pokud existuje). Akcí, které se týkají zvětšování / zmenšování výřezu zobrazení se tato funkce netýká. 9 RIB stavební software s.r.o., Praha 2015

10 2.2 Obnovit Zvolte příkaz menu Úpravy Obnovit nebo tlačítko na panelu nástrojů. Menu Pohled Obnovit Akce, která byla zrušena jako poslední, je obnovena. 2.3 Vyjmout Zvolte příkaz menu Úpravy Vyjmout nebo tlačítko na panelu nástrojů. Vyjme aktuálně vybrané objekty a uloží je do schránky. Alternativně je možno použít i kombinaci kláves Ctrl+X. 2.4 Kopírovat Zvolte příkaz menu Úpravy Kopírovat nebo tlačítko na panelu nástrojů. Zkopíruje aktuálně vybrané objekty a uloží je do schránky. Alternativně je možno použít i kombinaci kláves Ctrl+C. 2.5 Vložit Zvolte příkaz menu Úpravy Vložit nebo tlačítko na panelu nástrojů. Vloží do projektu objekty uložené ve schránce. Alternativně je možno použít i kombinaci kláves Ctrl+V. 3 Menu Pohled Toto menu slouží pro řízení zobrazení, výběr panelů nástrojů, nastavení zobrazení konstrukčních pomůcek a nastavení způsobu zobrazení objektů. RIB stavební software s.r.o., Praha

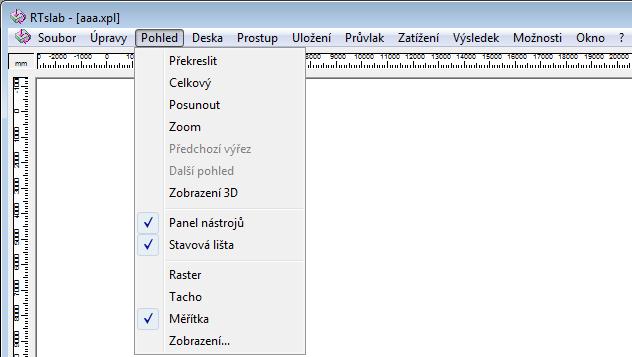

11 Menu Pohled Překreslit 3.1 Překreslit Zvolte příkaz menu Pohled Překreslit. Provede překreslení aktuálního zobrazení. Tuto funkci je možno spustit i klávesou Home. 3.2 Celkový Zvolte příkaz menu Pohled Celkový nebo tlačítko na panelu nástrojů. Zobrazí oblast desky se všemi objekty aktuálního projektu. Tuto funkci je možno spustit i kombinací kláves Ctrl+Home. 3.3 Posunout Zvolte příkaz menu Pohled Posunout nebo tlačítko na panelu nástrojů. Posune viditelnou oblast aktuálního zobrazení. Vektor posunutí je přitom určen dvěma body. Tuto funkci je možno spustit i kombinací kláves Shift + End. 3.4 Výřez Zvolte příkaz menu Pohled Výřez nebo tlačítko na panelu nástrojů. Umožňuje interaktivně nově nastavit viditelnou oblast aktuálního projektu. Uživatel je v tomto případě vyzván k nastavení nové viditelné oblasti pomocí gumového rámečku nataženého kurzorem myši mezi dvěma body. Tuto funkci je možno spustit i klávesou End. Zobrazení je možno zvětšit resp. zmenšit pomocí kláves PageUp a PageDown. 3.5 Předchozí výřez Zvolte příkaz menu Pohled Předchozí výřez nebo tlačítko na panelu nástrojů. Nastaví znovu výřez, který byl aktivní před změnou výřezu. Tuto funkci je možno spustit i kombinací kláves Shift+Home. 3.6 Další pohled Zvolte příkaz menu Pohled Další pohled nebo tlačítko na panelu nástrojů. Obnoví vžřez, který byl aktivní před použitím funkce Předchozí výřez. 3.7 Zobrazení 3D Zvolte příkaz menu Pohled Zobrazení 3D nebo tlačítko na panelu nástrojů. Otevře se okno s prostorovým zobrazením systému. 11 RIB stavební software s.r.o., Praha 2015

12 3.8 Panel nástrojů Zvolte příkaz menu Pohled Panel nástrojů. Menu Pohled Panel nástrojů Zde je možno zapínat resp. vypínat zobrazení panelu nástrojů. Aktivní stav panelu nástrojů je signalizován symbolem zaškrtnutí. 3.9 Stavová lišta Zvolte příkaz menu Pohled Stavová lišta. Zde je možno zapínat resp. vypínat zobrazení stavové lišty. Aktivní stav stavové lišty je signalizován symbolem zaškrtnutí Rastr Zvolte příkaz menu Pohled Rastr nebo tlačítko na panelu nástrojů. Tímto příkazem menu je možno zapínat a vypínat zobrazení podkladového rastru. Pokud je rastr aktivován, zobrazují se u spodního okraje obrazovky zadávací pole pro jeho nastavení. Zde je možno nastavit počátek, který je v pohledu zobrazen jako křížek. Dále je zde možno nastavit rozteč ve směru x a y a pootočení rastru o zadaný úhel. Body rastru jsou v pohledu zobrazeny jako malé šedé body. Pokud je aktivní možnost Rastr automaticky, je rastr automaticky ustavován na hrany desek Tacho Zvolte příkaz menu Pohled Tacho nebo tlačítko na panelu nástrojů. Zapnutí a vypnutí tacha. Tato funkce slouží pro zobrazení aktuální polohy kurzoru v zadávacích polích při spodním okraji obrazovky Měřítka Zvolte příkaz menu Pohled Měřítka nebo tlačítko na panelu nástrojů. Zapnutí a vypnutí měřítek. Měřítka jsou zobrazována u levého a horního okraje obrazovky. Měřítka slouží jako pomůcka při konstruování. Pomocí měřítek je rovněž možno vytvářet konstrukční osy Zobrazení... Zvolte příkaz menu Pohled Zobrazení... Otevře se panel Zobrazení s různými záložkami. Na těchto záložkách je možno nastavovat viditelnosti a zobrazení objektů zadání RTslab. RIB stavební software s.r.o., Praha

13 Menu Pohled Zobrazení Uložení Na záložce Uložení je možno zvolit, zda má být uložení zobrazeno jako Stěna/podpora nebo jako Statický systém. Dále je zde možno zapínat a vypínat zobrazení Lokálních systémů, Popisů a Podmínek uložení. Zaškrtávacím políčkem Dodatečné geometrické informace je aktivováno numerické zobrazení rozměrů uložení Zatížení Na záložce Zatížení je možno nastavit způsob zobrazení zatížení. K dispozici jsou tři možnosti: Při volbě Název bude zobrazeno zatížení s názvy a šipkami jeho složek. Pokud je aktivní možnost Hodnota zatížení, jsou navíc zobrazeny i hodnoty složek zatížení (součet trvalého a proměnného (užitného) zatížení!). Při možnosti bez popisu je zobrazeno pouze zatížení se šipkami jeho složek. 13 RIB stavební software s.r.o., Praha 2015

14 Kótování Na záložce Kótování je možno nastavit způsob kótování. Menu Pohled Zobrazení... Je zde možno: volit z různých způsobů zobrazení kótovacích bodů (Bod, Lomítko, Šipka), měnit Velikost písma textů, volit, ve kterých pohledech je kótování požadováno. Kótovány jsou všechny viditelné objekty. Přičemž řetězce kót nahoře (vlevo) se vztahují k celkovému systému, resp. deskám, řetězce kót dole (vpravo) pak k uložení resp. prostupům. Ve schématu zatížení jsou celkové rozměry a bodová zatížení kótována vždy nahoře a vlevo. Liniová a plošná zatížení jsou kótována vždy dole a vpravo Deska Na záložce Deska je možno nastavit viditelnost Uložení, Popisu a Konstrukční výztuže desky. Pokud bylo nastaveno elastické uložení různé od nuly a bylo aktivováno jeho zobrazení, je základová deska vyplněna odpovídajícími symboly ~. Název desky je zobrazen na jejích úhlopříčkách, podél nichž je možno jej i posouvat. Pokud je aktivováno zobrazení konstrukční výztuže, je horní konstrukční výztuž (pokud existuje) zobrazena nad úhlopříčkami desky, dolní konstrukční výztuž pak pod nimi. Zaškrtávacím políčkem Informace o geometrii je aktivováno numerické zobrazení tloušťky desky. Zobrazení popisu prostupů se řídí pomocí posledního bodu v zobrazeném seznamu. RIB stavební software s.r.o., Praha

15 Menu Deska Zobrazení Průvlak Na záložce Průvlak je možno nastavit viditelnost El.uložení, Popisu a Lokálních systémů. Vedle toho je zde možno nastavit, zda mají být průvlaky zobrazeny pouze jako systémové čáry. Pomocí dalšího zaškrtávacího políčka Informace o geometrii je možno aktivovat zobrazení rozměrů průvlaků Tlačítka OK / Použít / Storno Kliknutím na tlačítko OK jsou hodnoty nastavené na záložkách převzaty a panel Zobrazení se zavře. Kliknutím na tlačítko Použít jsou rovněž převzaty hodnoty nastavené na záložkách. Panel Zobrazení však zůstane otevřený. Po kliknutí na tlačítko Storno se zavře panel Zobrazení, hodnoty nastavené na záložkách se přitom nepřebírají. 4 Menu Deska Nebo prostřednictvím panelu nástrojů: Pomocí tohoto menu je možno konstruovat desky, a to různými způsoby. Kromě toho je zde možno měnit Základní nastavení desek. Standardně se u všech způsobů konstrukce desky zobrazuje panel Nastavení pole desky s různými záložkami. Prostřednictvím položky menu Základní nastavení je možno aktivovat automatickou minimalizaci tohoto panelu při zahájení konstrukce. Všechny konstrukce s výjimkou možnosti Obdélník přes dialog je pak možno provádět bez otevřeného panelu. 15 RIB stavební software s.r.o., Praha 2015

16 Menu Deska Obdélník přes dialog Při zahájení konstrukce je panel inicializován se základním nastavením. Toto nastavení je pak možno upravit podle potřeb dané konstrukce. Při vytváření jednotlivých desek se aktuální hodnoty přbírají ze záložek. Různé způsoby konstrukce desek se liší způsobem definice jejich geometrie. 4.1 Obdélník přes dialog Při tomto způsobu konstrukce je po kliknutí myší umístěna na obrazovku deska, která je však zprvu zobrazena pouze jako čárkovaný obdélník. V pabnelu je možno následně upravit geometrii desky. Dalším kliknutím myši je možno umístit desku na novou polohu. Při pohybu myší je geometrie desky zobrazena červeným gumovým rámečkem na kurzoru. Deska je vytvořena až po potvrzení konstrukce kliknutím myší na tlačítko OK nebo Převzít v panelu. Tlačítkem OK je přitom současně zavřen panel a ukončen režim konstrukce. Při použití tlačítka Převzít zůstává program v režimu konstrukce. Je možno konstruovat další desku. Režim konstrukce je možno ukončit i tlačítkem Storno nebo zavřením panelu. Režim konstrukce lze opustit i prostřednictvím tlačítka Storno v kontextovém menu, které je zobrazeno po kliknutí pravým tlačítkem myši do pracovní plochy. 4.2 Obdélník přes položku U tohoto způsobu konstrukce je deska vytvořena a současně umístěna kliknutím myší do pracovní plochy. Při pohybu myší se geometrie desky zobrazuje červeným gumovým rámečkem na kurzoru. 4.3 Obdélník přes osy RIB stavební software s.r.o., Praha

17 Menu Deska Obdélník diagonálně Pro použití tohoto způsobu konstrukce musí být definovány konstrukční osy probíhající rovnoběžně s globální osou x resp. y. Poloha os ve směru x a y se zadává v panelu Nastavení os. Jednotlivé hodnoty v zadávacích polích je nutno oddělit mezerami nebo středníky. Vzájemné polohy os je přitom možno zadávat absolutními nebo relativními hodnotami. Pokud je aktivována možnost Vytvořit desky v polích os, budou po potvrzení kliknutím na tlačítko OK vytvořeny v polích vymezených konstrukčními osami desky s parametry odpovídajícími aktuálním datům v základním (výchozím) nastavení. Pokud není možnost Vytvořit desky v osách polí aktivní, budou po potvrzení tlačítkem OK vytvořeny pouze odpovídající konstrukční osy. Desky s parametry odpovídajícími základnímu nastavení je pak možno vytvořit poklepáním do pole vymezeného osami. Alternativně je možno vytvářet osy i přímo na pracovní ploše. V tomto případě je nutno umístit kurzor na měřítko nad pracovní plochou. Zobrazí se výrazná šipka. Při kliknutí tlačítkem myši je vytvořena konstrukční osa rovnoběžná s osou y (osou x) procházející tímto bodem. Při kliknutí v blízkosti již existující konstrukční osy je možno tuto při stlačeném levém tlačítku myši posouvat. Při uvolnění levého tlačítka myši zůstane osa v nové poloze. Pokud je kurzor umístěn na konstrukční osu (pouze v blízkosti měřítka), bude po stlačení pravého tlačítka myši zobrazeno kontextové menu pro editaci osy. Osu je možno volitelně vymazat nebo upravit. 4.4 Obdélník diagonálně U tohoto způsobu konstrukce je geometrie desky určena dvěma body na pracovní ploše. Osy desky jsou v tomto případě vždy rovnoběžné s osami x a y. Nejdříve je nutno určit kliknutím tlačítkem myši na pracovní ploše první bod. Následně se geometrie desky zobrazuje červeným gumovým rámečkem na kurzoru. Dalším kliknutím na pracovní ploše je určen druhý bod, a tím i geometrie deska je vytvořena. 4.5 Obdélník obecně U tohoto způsobu konstrukce je geometrie desky určena třemi body na pracovní ploše. Osy desky přitom mohou být v konstrukční rovině orientovány libovolně. Nejdříve je nutno určit kliknutím tlačítkem myši na pracovní ploše první bod. Následně je zobrazen červený gumový rámeček zobrazující při pohybu myší první hranu desky. Dalším kliknutím myší je definována první hrana. Při dalším pohybu myší se geometrie desky zobrazuje červeným gumovým rámečkem na kurzoru. Při dalším kliknutí myší je definován třetí bod geometrie a deska je vytvořena. 17 RIB stavební software s.r.o., Praha 2015

18 4.6 Polygon Menu Deska Polygon Vedle různých způsobů konstrukce obdélníkových desek je k dispozici i funkcionalita pro vytváření polygonálních desek. Vrcholy polygonu jsou v tomto případě postupně definovány kliknutím myší do pracovní plochy. Pro uzavření polygonu je nutno znovu označit první bod. Tím je definována geometrie a deska je vytvořena. Uložení jednotlivých stěn desek je možno v rámci konstrukce měnit prostřednictvím záložky Uložení v panelu. 4.7 Základní nastavení Zde je možno definovat základní nastavení pro konstrukci desek. Toto nastavení je pak použito při konstrukci desek jako výchozí. Parametry je samozřejmě možno v průběhu konstrukce měnit. Je zde možno nastavit, zda má být při zahájení konstrukce panel automaticky minimalizován. Nastavení je převzato po kliknutí na tlačítko OK, současně je panel Nastavení pole desky zavřen. Po kliknutí na tlačítko Převzít jsou data převzata; okno však zůstane otevřené. Při kliknutí na tlačítko Storno je panel Nastavení pole desky zavřen, změny nastavení přitom nejsou převzaty Záložka Vlastnosti Na záložce Vlastnosti jsou zadávány základní vlastnosti desky. Je možno zadat Tloušťku desky. Ve výběrovém okně Materiál je možno vybrat ze seznamu materiálů projektu požadovaný materiál desky. Pomocí tlačítka... vedle seznamu materiálů projektu je možno otevřít panel Beton. RIB stavební software s.r.o., Praha

19 Menu Deska Základní nastavení Zde je možno materiál, vybraný v levém seznamu (projektový sezna), po kliknutí na tlačítko Editovat upravit v příslušném panelu. Po kliknutí na tlačítko Nový je možno zadat nový materiál. Pomocí tlačítka Kopírovat je možno vytvořit kopii aktuálně vybraného materiálu. Pomocí tlačítka Vymazat je vybraný materiál vymazán (pokud je to možné). Materiály vybrané v databázi je možno kliknutím na tlačítko << převzít do projektového seznamu. Tímto krokem dojde k vytvoření kopie položky materiálu z databáze, kterou je možno následně upravit. Pokud by byl v seznamu projektu materiál se stejným názvem, nebude akce provedena. Obecně není možno editovat takové materiály z projektového seznamu, jejichž název je shodný s názvem materiálu v databázi (výjimkou je cement a kamenivo). Dále je možno stanovit na záložce Vlastnosti i Elastické uložení. Pokud je elastické uložení různé od nuly a je aktivováno jeho zobrazování, bude základová deska vyplněna odpovídajícími symboly ~ Záložka Uložení Na záložce Uložení je možno upravit uložení okrajů desky. Na pravé straně panelu Nastavení pole desky je zobrazen nákres desky. Při otevření záložky Uložení je hrana, která je aktuálně zobrazena na této záložce, zvýrazněna červeně. Hranu je možno upravit kliknutím na tlačítko >> Další uložení v panelu nebo kliknutím myší na požadovanou hranu na nákresu desky. Na záložce jsou zobrazena odpovídající nastavení uložení. Nejpohodlněji je možno upravit podmínky uložení tak, že kliknete na uložení na nákresu pravým tlačítkem myši. Následně je zobrazeno menu s různými možnostmi uložení. Aktivní uložení je označeno symbolem zaškrtnutí. Nyní je možno vybrat některý ze způsobů uložení. Na záložce jsou následně zobrazeny odpovídající hodnoty. Jednotlivé stupně volnosti je možno měnit i přímo prostřednictvím výběrových polí v okně. K dispozici jsou přitom možnosti tuhé / volně / elastické. Pokud je zvolena možnost elastické, je zobrazeno pole, do kterého je možno zadat hodnotu elastického uložení. Pokud by byla zadána nulová hodnota, bude tento stupeň volnosti interpretován po zavření panelu jako volný. Po kliknutí na tlačítko Výpočet el. uložení je otevřen panel Upravit elastické uložení, sloužící pro výpočet tuhosti uložení. 19 RIB stavební software s.r.o., Praha 2015

20 Výpočet elastického uložení Menu Deska Základní nastavení Pomocí tohoto panelu je možno vypočítat hodnoty elastického uložení v závislosti na použitém E-modulu a rozměrech, jako je šířka a délka a uložení navazující stěny. Navíc je zde možno zadat redukční faktor pro normálové a torzní tuhosti Záložka Zatížení (Deska) Na záložce Zatížení je možno zobrazovat a měnit zatížení desky. Pokud je aktivní možnost Zohlednit vlastní hmotnost v menu Nástroje Možnosti..., je zobrazeno zatížení desky vlastní hmotností, stanovené na základě tloušťky desky a měrné hmotnosti zvoleného materiálu. Vedle toho je možno zadat Stálé zatížení g a Užitné (proměnné) zatížení p. Následně je zobrazeno Celkové zatížení q stanovené na základě výše uvedených tří zatížení. Pokud je celkové zatížení různé od nuly, deska se zobrazuje se zeleným šrafováním. RIB stavební software s.r.o., Praha

21 Menu Deska Základní nastavení Záložka Geometrie (Deska) Na záložce Geometrie nabízí se jen obdélníkových desek - je zadávána Poloha a Rozměry obdélníku desky. Poloha se přitom vztahuje k levému hornímu rohu obdélníku (pouze pokud je Úhel a=0!). Úhel a udává pootočení obdélníku kolem jeho polohy ve směru chodu hodinových ručiček. Rozměry obdélníku je možno definovat pomocí Šířky b a Délky l. Je zobrazena plocha vyplývající z těchto dvou hodnot. Záložka Geometrie má samozřejmě smysl pouze u obdélníků a pouze u nich je aktivní. Tato záložka je aktivována pouze při konstrukci obdélníku přes položku nebo přes dialog. Při konstrukci obdélníku přes položku nebo přes dialog se levý horní bod geometrie desky (červený gumový rámeček) pohybuje spolu s kurzorem myši. Pomocí opakovaného stisknutí klávesy TAB lze postupně měnit uchopovací rohový bod nebo těžiště konstruované, resp. posouvané desky Záložka Návrh na ohyb Na záložce Návrh jsou nastavovány návrhové parametry desky. Nejdříve je nutno vybrat ve výběrovém okně Výztuž. Nejprve se ze seznamu materiálů výztuže zvolí betonářská výztuž. Nabídka těchto materiálů obsahuje vedle běžných betonářských výztuží rovněž vysokopevnostní a nekovovou výztuž. Pro tento případ pak probíhá návrh odpovídající metodikou. Dále je možno zadat osové Krytí betonem ve směru x a y. 21 RIB stavební software s.r.o., Praha 2015

22 Menu Deska Základní nastavení V odpovídajících výběrových polích pro horní a dolní konstrukční výztuž je možno vybírat z projektového seznamu požadované betonářské sítě. Po kliknutí na tlačítko... vedle výběrového okna se otevře panel Betonářské sítě, ve kterém je možno upravovat betonářské sítě projektového projektu. Pomocí tlačítka << je možno zkopírovat do projektového seznamu betonářské sítě z databáze. Po kliknutí na tlačítko Editovat se otevře panel Betonářská síť s parametry sítě, vybrané v projektovém seznamu, tyto parametry je nyní možno upravit. Tento panel se otevře i po kliknutí na tlačítko Nový. Je možno zadat hodnoty. Minimální stupeň příčné výztuže je možno nastavit v rozsahu 20 až 100 %. Směr výztuže je zadáván úhlem relativně vůči globální ose x. Hlavní a vedlejší směr výztuže je v popisu desky zobrazen dvěma navzájem kolmými čárami. Plná čára přitom odpovídá hlavnímu směru výztuže. Čárkovaná čára pak vedlejšímu směru Záložka Návrh na smyk V záložce Návrh na smyk je možné nastavovat rozšířené parametry návrhu na posouvající sílu. Zde lze rovněž definovat polohu smykové spáry. RIB stavební software s.r.o., Praha

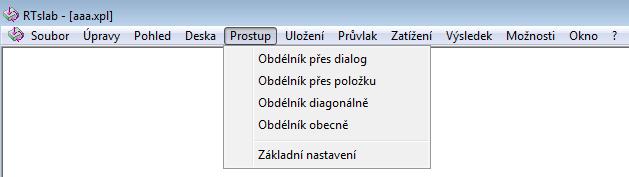

23 Menu Prostup Základní nastavení Minimální smykovou výztuží se rozumí stupěň vyztužení na posouvající sílu ρ w. Parametrem úhel smykové výztuže se určuje svislý sklon třímínků. Pokud se v parametru sklonu tlačených diagonál zadá hodnota větší než nula, pak se počítá s touto hodnotou sklonu jako fixní. Standardně se však tato hodnota sklonu automaticky uvažuje jako proměnná a vyplývá z výpočtu. Poloha smykové spáry se zadává souřadnicí od horní hrany celkového průřezu. Tímto způsobem lze modelovat například filigránové stropní panely (polostropy). Pro aktivaci dalších parametrů souvisejících se smykovou spárou musí být zadána její poloha nenulová. Dalšími parametry jsou pak charakter povrhu spáry a sklon dodatečné spřahovací výztuže. Pokud se materiál spřahovací výztuže liší od ohybové výztuže, pak lze zde zadat jeho pevnost, jinak se uvažuje stejná jako u ohybové výztuže Záložka Generátor Na záložce Generátor sítě je možno nastavit síť FEM desky. Standardně je síť FEM desky vytvářena automaticky. Střední velikost prvku odpovídá přitom při použití lineárních prvků 10 procentům kratšího rozměru desky. Při použití kvadratických prvků 20 % kratšího rozměru desky. Alternativně je možno přímo zadat Střední velikost prvku ve směru x a y. 5 Menu Prostup V menu Prostup jsou k dispozici různé způsoby konstrukce. Funkce jednotlivých způsobů konstrukce odpovídá způsobům v menu Deska. 23 RIB stavební software s.r.o., Praha 2015

24 V Základním nastavení je možno upravit pouze geometrii. Menu Uložení Sloup 6 Menu Uložení 6.1 Sloup V menu Uložení jsou k dispozici dvě konstrukční metody pro vytváření bodových uložení. Dále je zde možno editovat základní nastavení bodového uložení nebo prostřednictvím panelu nástrojů: Způsoby konstrukce přes dialog a přes položku se chovají analogicky ke způsobům konstrukce v menu Deska. Pouze s tou výjimkou, že zde je na kurzoru zavěšen vždy střed sloupu. Konstrukce je i zde podporována panelem Nastavení podpěry se dvěma záložkami. RIB stavební software s.r.o., Praha

25 Menu Uložení Sloup Geometrie Na záložce Geometrie je možno zadávat Polohu a Rozměry podpory. Kromě toho je zde možno nastavit její Typ Uložení Na záložce Uložení je možno nastavit podmínky uložení podpory. Funkce, které jsou zde k dispozici, se chovají analogicky k funkcím na záložce Uložení v panelu pro konstrukci desek 25 RIB stavební software s.r.o., Praha 2015

26 6.2 Stěna Menu Uložení V tomto menu jsou k dispozici tři metody konstrukce pro vytváření liniového uložení. Dále je zde možno editovat Základní nastavení liniového uložení Stěna nebo prostřednictvím panelu nástrojů: Způsoby konstrukce přes dialog a přes položku se chovají analogicky ke způsobům konstrukce v menu Deska. Pouze s tou výjimkou, že zde je na kurzoru zavěšen vždy počáteční bod stěny. Konstrukce je i zde podporována panelem Nastavení stěny se dvěma záložkami Geometrie Na záložce Geometrie je možno nastavit polohu obou koncových bodů liniového uložení P1 a P2. Délka l a Úhel a jsou pak vypočteny automaticky. Alternativně je možno zadat i Úhel a a Délku l liniového uložení. Na základě těchto údajů a polohy bodu P1 je pak vypočtena poloha bodu P2. RIB stavební software s.r.o., Praha

27 Menu Průvlak Stěna Uložení Na záložce Uložení je možno nastavit podmínky uložení stěny. Funkce, které jsou zde k dispozici, se chovají analogicky k funkcím na záložce Uložení v panelu pro konstrukci desek Počáteční a koncový bod Při tomto způsobu konstrukce je nutno určit počáteční a koncový bod liniového uložení kliknutím myší do pracovní plochy. Po určení prvního bodu stěny je liniové uložení zvýrazněno při pohybu myší červeným gumovým vláknem. Po určení druhého bodu je liniové uložení vytvořeno. 7 Menu Průvlak V tomto menu jsou k dispozici čtyři metody konstrukce pro vytváření průvlaků nebo prostřednictvím panelu nástrojů: 27 RIB stavební software s.r.o., Praha 2015

28 Dále je zde možno editovat základní nastavení průvlaků. Menu Průvlak Přes dialog a přes položku 7.1 Přes dialog a přes položku Způsoby konstrukce přes dialog a přes položku se chovají analogicky ke způsobům konstrukce v menu Deska. Pouze s tou výjimkou, že zde je na kurzoru zavěšen vždy počáteční bod průvlaku. Konstrukce je i zde podporována panelem Nastavení průvlaku s jednou nebo dvěma záložkami. 7.2 Počáteční a koncový bod Způsob konstrukce Počáteční a koncový bod se chová analogicky ke způsobům konstrukce v menu Uložení > Stěna > Počáteční a koncový bod. 7.3 Přes sled čar U způsobu konstrukce Průvlak přes sled čar je možno zadat několik průvlaků zadáním polygonální posloupnosti linií. Pro každou čáru v tomto sledu se vytvoří jeden průvlak. Sled čar se potvrdí poklepáním na jeho poslední bod. Všem průvlakům jsou přiřazeny stejné vlastnosti z panelu. 7.4 Základní nastavení Zde je možno definovat základní nastavení pro konstrukci průvlaků. Toto nastavení je pak použito při konstrukci průvlaků jako výchozí. Parametry je možno samozřejmě v průběhu konstrukce měnit. Na záložce Vlastnosti je možno zadat název průvlaku, použitý materiál, průřez a elastické uložení. Popis záložky Geometrie odpovídá záložce v menu Uložení > Stěna > Základní nastavení > Geometrie. RIB stavební software s.r.o., Praha

29 Menu Průvlak Základní nastavení Na záložce Vlastnosti jsou zadávány základní vlastnosti průvlaku. Ve výběrovém okně Materiál je možno vybrat z projektového seznamu materiálů požadovaný materiál průvlaku. Pomocí tlačítka... vedle projektového seznamu materiálů je možno otevřít panel Materiál. Zde je možno materiál, vybraný v levém projektovém seznamu, po kliknutí na tlačítko Editovat upravit v příslušném panelu. Po kliknutí na tlačítko Nový je možno zadat nový materiál. Pomocí tlačítka Kopírovat je možno vytvořit kopii aktuálního materiálu. Pomocí tlačítka Smazat je vybraný materiál smazán (pokud je to možné). Materiály vybrané v databázi je možno kliknutím na tlačítko << převzít do projektového seznamu. Tímto krokem dojde k vytvoření kopie položky materiálu z databáze, kterou je možno následně upravit. Pokud by byl v projektovém seznamu materiál se stejným názvem, nebude akce provedena. Ve výběrovém poli Průřez se nastavuje průřez průvlaku. Pomocí tlačítka... vedle projektového seznamu průřezů je možno otevřít panel Volba průřezu. Po kliknutí na tlačítko Nový je možno zadat nový průřez. Následně se otevře panel Typy průřezů, ve kterém je nutno vybrat typ průřezu. Otevře sedalší panel, ve kterém je možno zadat rozměry průřezu. Po uzavření panelu tlačítkem OK je do projektového seznamu zařazena kopie nového průřezu. Pomocí tlačítka Smazat je vybraný průřez smazán (pokud je to možné). Pro převzetí průřezu z databáze průřezů je nutno kliknout na tlačítko Databanka. Otevře se panel Databáze profilů. Zde je nutno zvolit nejdříve ze seznamu vlevo dole řadu profilů. Ve výběrovém seznamu vpravo dole jsou pak zobrazeny profily této řady. Po výběru některého průřezu je tento zobrazen vlevo nahoře, jeho hodnoty pak vpravo nahoře. Při potvrzení tlačítkem OK je zvolený průřez převzat do projektového seznamu. Tímto krokem dojde k vytvoření kopie profilu z databáze, kterou je možno následně upravit. Pokud by byl v projektovém seznamu průřez se stejným názvem, nebude akce provedena. 29 RIB stavební software s.r.o., Praha 2015

30 Menu Průvlak Základní nastavení Průřezy v projektovém seznamu je možno po kliknutí na tlačítko Geometrie nebo po poklepání na jejich označení upravit v příslušném panelu. RIB stavební software s.r.o., Praha

31 Menu Zatížení Bodové zatížení Statické hodnoty je možno po kliknutí na stejnojmenné tlačítko upravovat v odpovídajícím panelu. Pomocí tlačítka Kopírovat je možno vytvořit kopii zvoleného průřezu. 8 Menu Zatížení 8.1 Bodové zatížení V tomto menu jsou k dispozici dvě metody konstrukce pro vytváření bodového zatížení. Dále je zde možno editovat základní nastavení bodového zatížení nebo prostřednictvím panelu nástrojů: Způsoby konstrukce přes dialog a přes položku se chovají analogicky ke způsobům konstrukce v menu Deska. S tou výjimkou, že zde není polohován obdélník, ale pouze bod. Konstrukce je i zde podporována panelem Nastavení bodového zatížení se dvěma záložkami. 31 RIB stavební software s.r.o., Praha 2015

32 8.1.1 Geometrie Na této záložce je možno zadávat polohu bodového zatížení a jeho úhel, kterým je dána orientace momentových složek, obojí v konstrukční rovině. Menu Zatížení Liniové zatížení Zatížení Zde je možno zadat název bodového zatížení a jeho složky. Zadávat je možno složky P (síla ve směru z), Mx (moment kolem osy x) a My (moment kolem osy y) pro stálou složku zatížení a pro užitnou (proměnnou) složku zatížení. 8.2 Liniové zatížení V tomto menu jsou k dispozici tři metody konstrukce pro vytváření liniového zatížení. Dále je zde možno editovat základní nastavení liniového zatížení RIB stavební software s.r.o., Praha

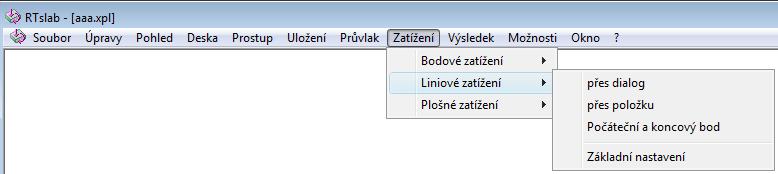

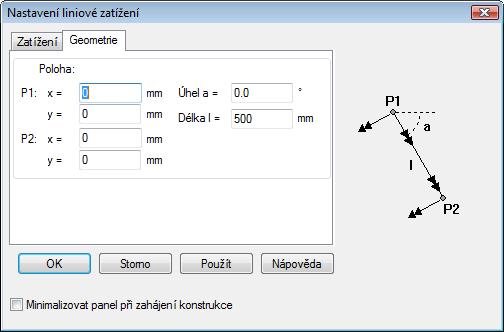

33 Menu Zatížení Liniové zatížení nebo prostřednictvím panelu nástrojů: Způsoby konstrukce přes dialog a přes položku se chovají analogicky ke způsobům konstrukce v menu Deska. Pouze s tou výjimkou, že zde je na kurzoru zavěšen vždy počáteční bod liniového zatížení. Způsob konstrukce Počáteční a koncový bod se chová analogicky ke způsobům konstrukce v menu Uložení > Stěna > Počáteční a koncový bod. Konstrukce je i zde podporována panelem Nastavení liniového zatížení se dvěma záložkami Geometrie Na záložce Geometrie je možno nastavit polohu obou koncových bodů liniového zatížení P1 a P2. Délka l a Úhel a jsou pak z nich vypočteny automaticky. Alternativně je možno zadat i Úhel a a Délku l liniového zatížení. Na základě těchto údajů a polohy bodu P1 je pak vypočtena poloha bodu P2. Orientace složek zatížení vyplývá z náčrtu v pravé části panelu. 33 RIB stavební software s.r.o., Praha 2015

34 8.2.2 Zatížení Na záložce Zatížení je možno zadat označení zatížení a jeho složky v obou koncových bodech linie. Menu Zatížení Plošné zatížení Zadávat je možno složky P (síla ve směru z), Mx (moment kolem osy x) a My (moment kolem osy y) pro stálou složku zatížení a pro užitnou (proměnnou) složku zatížení. Pokud je aktivní možnost Konstantní zatížení, jsou pro druhý koncový bod dosazeny hodnoty zadané u prvního bodu. 8.3 Plošné zatížení V tomto menu jsou k dispozici různé způsoby konstrukce nebo prostřednictvím panelu nástrojů: Funkce jednotlivých způsobů konstrukce odpovídá způsobům v menu Deska. RIB stavební software s.r.o., Praha

35 Menu Zatížení Plošné zatížení Geometrie V základním nastavení je možno upravovat geometrii stejně jako u základního nastavení pro desky Zatížení Na záložce Zatížení je možno zadat Stálou složku zatížení g a Užitnou (proměnnou) složku zatížení p. Zobrazuje se celkové zatížení q. 35 RIB stavební software s.r.o., Praha 2015

36 9 Menu Výsledek Prostřednictvím tohoto menu je možno otevírat různá zobrazení výsledků. Menu Výsledek Výkres zatížení Schéma zatížení a Schéma položek je možno otevřít i bez předchozího výpočtu. Zobrazení Výztuž, Izolinie, Výsledky na hranách a Posuvy je možno aktivovat až po provedení výpočtu a návrhu statického systému. 9.1 Výkres zatížení V tomto schématu jsou zobrazena zatížení. Volitelně je možno zapínat a vypínat viditelnost Bodových, Liniových a Plošných zatížení. Prostřednictvím kontextového menu (přes pravé tlačítko myši) je možno zapínat a vypínat zobrazení Kótování a Dialogovou lištu s nabídkou těchto voleb přímo v okně zobrazení výsledku. 9.2 Schéma položek Ve schématu položek jsou zobrazeny jednotlivé desky, prostupy a uložení. Schéma položek je standardně kótované, prostřednictvím kontextového menu, které je zobrazeno po kliknutí pravým tlačítkem myši, je však možno kótování vypnout nebo opět zapnout. 9.3 Výpočet Provede výpočet a návrh statického systému desky. 9.4 Výztuž V tomto pohledu jsou zobrazeny numerické výsledky výpočtu nutné výztuže. Výsledkem jsou přitom hodnoty As hlavního a vedlejšího směru výztuže odpovídající síti konečných prvků. RIB stavební software s.r.o., Praha

37 Menu Výsledek Izolinie Ohybová výztuž Oba směry výztuže jsou označeny dvěma navzájem kolmými čárkami. Delší z obou čárek udává přitom hlavní směr výztuže. Hodnota uvedená nad touto čárkou představuje hodnotu As v tomto směru. Hodnota uvedená pod touto čárkou představuje hodnotu As ve vedlejším směru. Volitelně je možno nechat zobrazit horní nebo dolní polohu výztuže. Pokud je nastavena konstrukční výztuž, je možno nechat prostřednictvím volby S konstr. výztuží zobrazit pouze výztuž, kterou je třeba ještě dodat. Pokud je aktivní možnost na hraně, je zobrazena výztuž na hranách uložení. Výztuž je pak lineárně interpolována z výsledků návrhu na sousedící uzlech hrany Smyková výztuž Vedle ohybové výztuže je možné zobrazovat i smykovou výztuž a, pokud byla definována smyková spára, dodatečnou spřahovací výztuž do smykové spáry. Pomocí pravého tlačítka myši je možno otevřít menu. V něm je možno vedle již zmíněných funkcí Konstrukční výztuž a na hraně zapínat a vypínat i Kótování. Dále je zde možno nastavit zobrazení nebo skrytí dialogové lišty s nabídkou těchto voleb přímo v okně zobrazení výsledku. 9.5 Izolinie V tomto pohledu je možno nechat zobrazit různé výsledkové veličiny prostřednictvím izolinií, resp. izoploch. Požadovaná výsledková veličina se volí v poli Hodnota. Prostřednictvím dalšího výběrového pole je možno nastavit Zatěžovací stav. 37 RIB stavební software s.r.o., Praha 2015

38 Menu Výsledek Výsledky na hranách Po kliknutí na tlačítko Nastavení se otevře panel Izolinie, ve kterém je možno nastavit parametry zobrazení izolinií. K dispozici jsou 2 různé Způsoby zobrazení. Zobrazení prostřednictvím Linií srovnatelné se zobrazením vrstevnic a zobrazení prostřednictvím Ploch, u kterého jsou oblasti ležící mezi dvěma hranicemi oblastí vyplněny odpovídající barvou. Plochy mohou být zobrazeny barevně nebo ve stupních šedi. Je možno upravit Výšku a Šířku legendy. Počet hranic oblastí (vrstevnic) může být mezi 2 a 250. Zobrazení výsledků může být na přání i vyhlazeno. Přitom je možno potlačit vyhlazení na hranicích materiálu nebo průřezu. Standardně jsou ze zobrazených výsledků stanoveny Automaticky meze oblastí. Vedle toho je možno zadat i minimální a maximální hodnotu mezí oblastí (Min/Max). Meze oblastí jsou pak nastaveny v pravidelných krocích mezi oběma těmito limity. V rámci možnosti Rozšířené je možno zadávat meze jednotlivých oblastí přímo do tabulky. Prostřednictvím kontextového menu (přes pravé tlačítko myši) je možno vedle funkce Nastavení i zapínat a vypínat zobrazení Kótování a Dialogové lišty. 9.6 Výsledky na hranách V tomto pohledu je možno zobrazit výsledky na stěnových podporách, průvlacích a trámech. Prostřednictvím pole Hodnota je možno zvolit typ výsledku (Reakce v uložení, resp. vnitřní účinky u průvlaků). RIB stavební software s.r.o., Praha

39 Menu Možnosti Posuvy Ve výběrovém poli Zatěžovací stav je možno zvolit stav, který má být zobrazen. Vedle primárních zatěžovacích stavů jsou zde nabízeny i kombinační zatěžovací stavy min/max, u kterých je návrhová kombinace provedena podle aktuálně nastavené výsledkové veličiny jako hlavní kombinační veličiny. U reakcí v uložení je možné vybírat mezi charakteristickou, kvazistálou a základní kombinací. U vnitřních účinků nosníků je k dispozici pouze jejich základní kombinace. Průběh výsledků liniového uložení je možno nechat volitelně zobrazit jako spojitý, konstantní nebo lineární (není možné u výsledků nosníků). Kromě toho je možno nechat zaškrtnutím políčka Výslednice zobrazit pro každé liniové uložení výslednici reakce. Při zaškrtnutí políčka Barva je průběh výsledků zobrazen s barevnou výplní. Prostřednictvím Faktoru převýšení je možno nastavit převýšení zobrazení, případně u záporných hodnot zrcadlit průběh na vztažnou linii. 9.7 Posuvy Zde je možné prostorové zobrazení deformované sítě konečných prvků. Je možno nastavit požadovaný Zatěžovací stav (nebo nedeformovaný systém) a Převýšení. Pokud je aktivní možnost Animovat, je zobrazení deformace animováno. 10 Menu Možnosti V tomto menu jsou k dispozici různé funkcionality Výřez pro výstup Prostřednictvím této položky menu je možno definovat výřez pro výstup. Uživatel je přitom interaktivně vyzván, aby prostřednictvím dvou bodů na pracovní ploše definoval oblast, kterou chce ve výstupním dokumentu zobrazit zvětšenou. Podrobnosti naleznete i pod příkazem menu Možnosti Upravit výstup RIB stavební software s.r.o., Praha 2015

40 10.2 Možnosti... Menu Možnosti Možnosti... Zde je možno nastavit Jednotku délek. Rovněž tak je možno upravit Návrhovou normu. U sítě konečných prvků je možno volit mezi lineární a kvadratickou Tvarovou funkcí. Kótování prvků je možné volitelně k jejich středu nebo k uzlům prvků. Dále je možno nastavit, zda má být při výpočtech Zohledněna vlastní tíha desek či nikoli. Při změně návrhové normy je nutno u všech desek zkontrolovat a případně upravit materiály Upravit výstup... Po kliknutí na tuto položku menu se otevře panel Upravit výstup s různými záložkami, jejichž prostřednictvím je možno upravit výstupní dokument. RIB stavební software s.r.o., Praha

41 Menu Možnosti Upravit výstup Definice zadání Na záložce Definice zadání lze konfigurovat rozsah výstupů obecných informací o projektu a výpočtu metodou konečných prvků. Položka Definice řídí výstup definiční grafiky souřadných systémů a orientace deskových vnitřních účinků. Položka Popis systému řídí výstup celkové geometrie desky. Navíc lze zde zapínat a vypínat kótování výkresu položek desky. Pokud je požadován výstup Zatížení, pak zde lze volit viditelnost bodových, liniových a plošných zatížení a okótování výkresu zatížení. Pomocí položky Informace FEM se volí výstup sítě a systémových parametrů výpočtu a protokol kontroly statické rovnováhy. 41 RIB stavební software s.r.o., Praha 2015

42 Výsledky Na záložce Výsledky lze konfigurovat rozsah protokolovaných zatěžovacích stavů a kombinací. Menu Možnosti Upravit výstup... Sloupečkem Jednotlivé ZS se rozumí zatěžovací stavy vlastní tíha a užitné zatížení po jednotlivých deskách. Tyto výsledky lze zobrazovat graficky a/nebo numericky ve formě tabulky. Přepínače Posuvy, Reakce, Deskové vnitřní účinky a Vnitřní účinky nosníku mají nadřazenou řídící (maticovou) funkcionalitu a přepínají výstupy v příslušném řádku/sloupci. Pro vnitřní účinky desky a nosníku se nevytváří jejich charakteristická kombinace a tyto výsledky proto nelze zobrazovat. RIB stavební software s.r.o., Praha

43 Menu Možnosti Upravit výstup Deskové vnitřní účinky Na záložce Deskové vnitřní účinky lze konfigurovat rozsah protokolovaných vnitřních účinků. Výběr v tomto panelu má přímou souvislost se zvolenými zatěžovacími stavy a kombinacemi na záložce Výsledky a jsou jím v tomto smyslu podřízeny. Pokud na záložce Výsledky není zvolen žádný typ těchto výsledků, pak je zde volba jednotlivých vnitřních účinků deaktivována. 43 RIB stavební software s.r.o., Praha 2015

44 Hodnoty As Na záložce Hodnoty As lze konfigurovat rozsah protokolovaných výsledků návrhů. Pokud je zatržená položka Parametry, pak se protokolují návrhové parametry desky. Navíc se tímto současně aktivují všechny další volby na tomto panelu. Menu Možnosti Upravit výstup... Položka Protokol výsledků aktivuje tabelární numerický výstup výsledků návrhů (po konečných prvcích). Další volby umožňují aktivaci výstupu grafických zobrazení nutné výztuže. Principielně lze grafický výstup nutné výztuže zobrazovat dvěma způsoby: buď jako isolinie nebo jako číselné hodnoty v daném místě desky. U numerického zobrazení je možno u horní i dolní polohy výztuže zadat, zda má být ve výstupu zohledněna (tj. odečtena) Konstrukční výztuž či nikoli. Vedle toho je možno zapnout nebo vypnout Kótování. RIB stavební software s.r.o., Praha

45 Menu Možnosti Jednotka Dxf Pohledy Na záložce Pohledy je možno zadat, jaké pohledy (výřezy výkresu, tedy detaily) mají být v dokumentu výsledků použity. Pokud nejsou definovány výstupní pohledy, je možno volit pouze mezi alternativami Celkový a Nic. Dále je možno nastavit, zda mají být Reakce v uložení zobrazeny formou průběhů Jednotka Dxf V panelu Jednotka Dxf je možno nastavit jednotku pro načítaná dat DXF Přenos zatížení Při výběru této funkce menu se nabídne dotaz na výběr jiného projektu XPL pro přenos zatížení. Z výsledků výpočtu tohoto projektu jsou pak z reakcí v podporách a stěnách vytvořena bodová a liniová zatížení, ze kterých je pak možno vybírat přenos zatížení. Přitom je možno volit mezi stálým / užitným (proměnným) zatížením nebo celkovým zatížením. Užitná (proměnná) zatížení jsou přitom stanoveno kombinací různých zatěžovacích stavů s užitným (proměnným) zatížením. Liniová zatížení přitom mohou být interpretována nebo být konstantní, lichoběžníková nebo jako reakce uložení prostého nosníku. Pro prostý nosník přitom existují čtyři různé podmínky uložení. 45 RIB stavební software s.r.o., Praha 2015

46 Menu Okno Smazat přenos zatížení Výsledky se ve všech případech přepočtou tak, aby vznikající liniová, resp. bodová zatížení staticky odpovídala průběhu reakcí v uloženích Smazat přenos zatížení Pokud byla v průběhu zpracování importována zatížení z výpočtu jiných desek, pak lze tato touto funkcí smazat. Tato funkce je však k dispozici pouze po dobu rozpracování projektu, tj. dokud se projekt nezavře a znovu nenačte. 11 Menu Okno 11.1 Nové okno Otevře nové okno obsahující zobrazení konstrukce Přes sebe Uspořádá otevřená okna přes sebe Vedle sebe Uspořádá otevřená okna vedle sebe Uspořádat symboly Nově uspořádá minimalizovaná okna. 12 Kontextové funkce a menu Vedle funkcí, které jsou dostupné prostřednictvím menu a panelů nástrojů, existují při jednotlivých zobrazeních různá kontextová menu a další interaktivní funkce Standardní kontextové menu Toto menu se otevřene po kliknutí pravým tlačítkem myši na pracovní ploše pro konstruování. Z tohoto menu je možný přechod na další menu, odpovídající menu Deska, Otvor, Uložení, Průvlak a Zatížení. Kromě toho je zde možno zapínat a vypínat zobrazení rastru a tacha. RIB stavební software s.r.o., Praha

47 Kontextové funkce a menu Režim konstrukce 12.2 Režim konstrukce Pokud je aktivní režim konstrukce, zobrazí se při stlačení pravého tlačítka myši kontextové menu, jehož prostřednictvím je možno probíhající konstrukci ukončit. Alternativně je možno konstrukci ukončit i stlačením klávesy ESC. U konstrukcí s více dílčími kroky je možno funkcí kontextového menu Zpět nebo klávesy Backspace zrušit poslední krok Kontextové menu u objektů Pokud je vybrán jednotlivý objekt, je možno otevřít kliknutím pravým tlačítkem myši kontextové menu vztahující se k tomuto objektu. V něm je možno volit z možností: Posunout, Kopírovat, Smazat a otevřít panel Vlastností. Pokud je vybráno více objektů, je možno je prostřednictvím kontextového menu pouze posouvat. Výstupní pohledy je možno pouze posouvat nebo smazat Návrh na propíchnutí U podpor, stěn a bodových zatížení je možno po provedení výpočtu - prostřednictvím kontextového menu posuzovat a navrhovat kritické oblasti na propíchnutí. V menu je zobrazena odpovídající funkce. Následně je otevřena do RTslab integrovaná aplikace RIB RTool Posudek protlačení. Data materiálů, krytí betonu, rozměry dílce, nutná ohybová výztuž a protlačující síla daného návrhového stavu jsou přitom automaticky převzaty jako vstupní hodnoty. 47 RIB stavební software s.r.o., Praha 2015

48 Kontextové funkce a menu Interaktivní posouvání a kopírování U stěn je posudek protlačení prováděn na tom konci stěny, který je blíže bodu, který byl aktivní při otevření kontextového menu. Po provedení posudku protlačení mohou být dle volby uživatele převzaty výsledky navýšených hodnot nutné As do výstupů RTslab Interaktivní posouvání a kopírování Jednotlivé objekty nebo jejich výběry je možno interaktivně posouvat pomocí myši. Myší je v tomto případě nutno najet na již vybraný objekt, stlačit levé tlačítko myši a posunout tento objekt při stlačeném tlačítku myši do požadované polohy. Při uvolnění tlačítka zůstane objekt v nové poloze. Pokud je při uvolňování tlačítka myši stlačena současně klávesa Ctrl, není objekt do nové polohy přesunut, ale zkopírován. Během operace posouvání (kopírování) je možno pomocí klávesy TAB přemístit uchopovací bod pro kurzor do jiného bodu obdélníku nebo do jeho středu Otevřít panel vlastností Poklepáním levým tlačítkem myši je možno otevřít panel vlastností daného objektu. RIB stavební software s.r.o., Praha
