1 Vítáme VásV

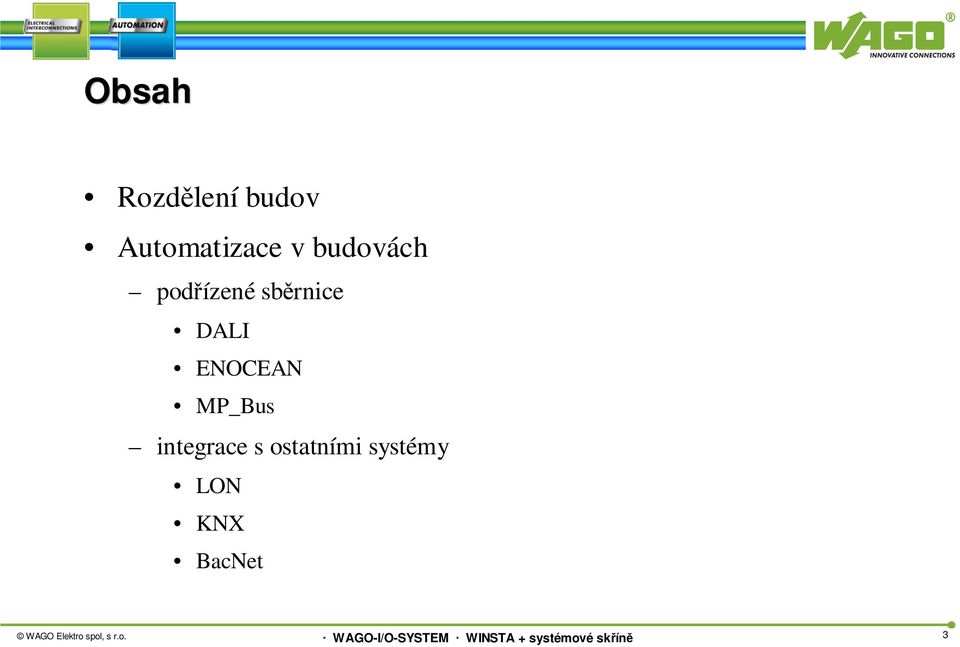

2 Obsah Rozdělení budov Automatizace v budovách podřízené sběrnice DALI ENOCEAN MP_Bus integrace s ostatními systémy LON KNX BacNet 3

3 Automatizace budov přehled administrativní budovy hotely občanská vybavenost divadla, školy, výrobní haly, logistická centra rodinné domy 56

4 Administrativní budovy pronajímatel pronajímá prostory pronajímajícím (koncovým uživatelům) účel a velikost pronajímané plochy: známo před začátkem stavby (velmi zřídka) v průběhu stavby (velmi často) po dostavběči změny během provozu (stále častěji) automatizační úlohy osvětlení žaluzie vytápění, chlazení, ventilace řízení jednotlivých místností energetika (měření spotřeb) záložní systémy UPS,.. 57

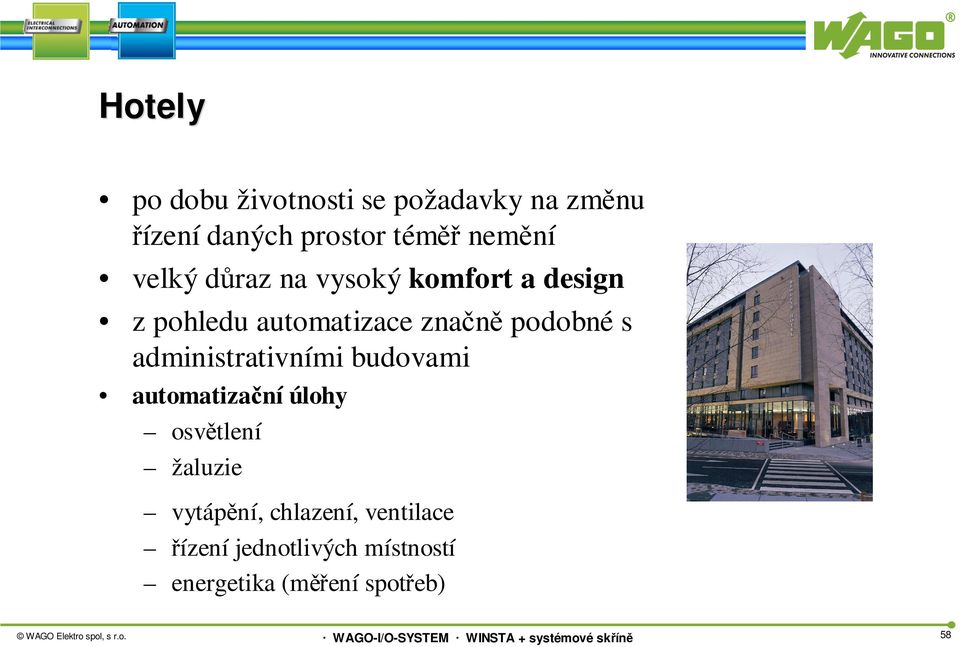

5 Hotely po dobu životnosti se požadavky na změnu řízení daných prostor téměř nemění velký důraz na vysoký komfort a design z pohledu automatizace značně podobné s administrativními budovami automatizační úlohy osvětlení žaluzie vytápění, chlazení, ventilace řízení jednotlivých místností energetika (měření spotřeb) 58

6 Výrobní haly a nákupnn kupní centra automatizační úlohy ovládání (i řízení) osvětlení vzduchotechnika kotelna, výměník navíc složitější technologie (např. kotle na páru) čistírna odpadních vod záložní systémy UPS,.. 59

7 Rodinné domy nároky uživatelů RD stále stoupají jsou ochotni investovat do komfortu zajímá je možnost změny funkčnosti (zvláště osvětlení) zajímá je vzdálená správa (zapnutí, vypnutí a stav) technologie vnitřní osvětlení zásuvk. okruhy vytápění chlazení ventilace sauna venkovní bazén zavlažování vjezd schránka žaluzie meteo 60

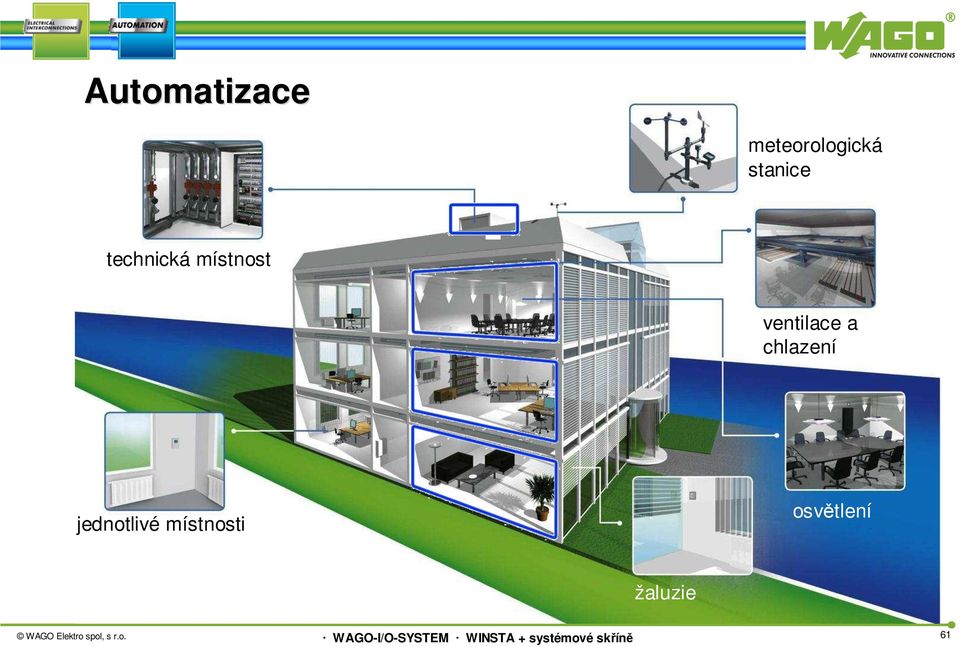

8 Automatizace meteorologická stanice technická místnost ventilace a chlazení jednotlivé místnosti osvětlení žaluzie 61

9 Osvětlen tlení vytváří komfortní pracovní prostředí současně s úsporou energie Vazby na: světelné zdroje žaluzie zatemnění vytápění, ventilace, chlazení přítomnost 6

10 Osvětlen tlení ovládání a řízení zapnout/vypnout vstup standardní nebo enocean tlačítko, vizualizace výstup standardní světelný zdroj spojitá regulace vstup standardní nebo enocean tlačítko, vizualizace výstup analogové 0-10V digitální: DALI vstup 4VDC např výstup 0-10V např výstup 30V AC, 16A např DALI

11 a DALI řízení osvětlen tlení 64

12 WAGO - DALI /DSI Master (Digital Addressable Lighting Interface) nahrazení analogového řízení osvětlení (0-10VDC) číslicovým až 64 světel na jedno zařízení master, možnost měnit nasvětlované scény, bez nutnosti změny kabeláže 65

13 WAGO-I/O I/O-SYSTEM DALI síť s předp edřadníky DC/DC převodník napájení několik zařízení DALI Master může být připojeno k jednomu procesoru rozšiřitelné až na 64 DALI předřadníků

14 DALI přehledp digitálnířízení osvětlení (zap/vyp, intenzita) zjištění stavu svítidla (intenzita, porucha) žádné speciální požadavky na kabeláž (max. délka 300m), souběh se silovým vedením až 64 svítidel na jedné lince podpora sběrnice světovými lídry v oboru osvětlování 69

15 DALI - specifikace napájení a komunikace po stejném vedení volná topologie kódování Manchester komunikační rychlost 100 bps až 64 zařízení typu slave na jeden master 16 skupin, zařízení může patřit do více skupin současně regulace osvětlení od 0.1% do 100%, logaritmicky spotřeba každého zařízení max. ma 70

16 DALI typické zprávy nastav úroveň osvětlení na požadovanou hodnotu nastav minimální úroveň osvětlení nastav hodnotu rychlosti regulace vypni - zapni o úroveň světleji o úroveň tmavěji dotaz: jaká je aktuální hodnota nastavení? dotaz: jaký je stav zařízení? (diagnostika do vizualizace) 71

17 WAGO DALI /DSI/ master ( ) DALI specifikace DIN IEC 6099 (VDE 071 part 3) DSI specifikace TRIDONIC ATCO Specification.0 max. výstupní proud 00mA napájení 15VDC přes DC /DC měnič (wago ) izolace 1500 V DALI /interní sběrnice max. 5 DALI Master na jeden programovatelný modul (5x64=30 světel na jedné stanici) topologie volná (sběrnice, strom, hvězda), kromě kruhu 75

18 DALI - integrace do automatizace budov LonWorks, Ethernet TCP/IP BACnet, KNX/IP vizualizace (vše v jednom) ostatní automatizační systémy vzdálené řízení osvětlení poruchové stavy svítidel snadné rozšíření, změna funkce spojení s ostatními systémy v budově vše v jednom systému zastiňování HVAC konvenční světla 79

19 Konfigurace DALI přímo z programovacího prostředí CoDeSys zdarma ke stažení z Internetu 80

20 a Enocean be bezdrátový přenos 83

21 WAGO-I/O I/O-SYSTEM EnOcean bezdrátov tová technologie vysílač: tlačítko přijímač: RF anténa ve volném pásmu MHz velmi malé nároky na energii 50 µw velmi krátké telegramy <1ms implementovaná redundance Energie k přeměně: (mechanická, teplo, sluneční,..) bezdrátová vazba: vzdálenost 30m v budovách 300m v otevřeném prostranství silové napájení přeměna energie senzor procesor a vysílač s velmi nízkou spotřebou přijímač a rozhraní s analýzou signálu nebo akčníčlen 84

22 Enocean - jednotná bezdrátov tová technologie WAGO-I/O-SYSTEM produkty ostatních výrobců čidlo přítomnosti křeslo ovladač místnosti: teplota přítomnost korekce teploty otáčky ventilátoru solární článek venkovní teplota teplota solární článek až 100 vysílačů na jeden přijímač WINSTA box s 4xrelé 4xrelé na DIN lištu tlačítka piezo element dálkový ovladač libovolné rozšíření funkčnosti systému v budoucnosti okenní/dveřní kontakt solární článek 85

23 Žaluzie pro komfortní pohodu v místnosti individuelní řízení žaluzií bez oslnění, stínění Vazby na: osvětlení vytápění přítomnost 89

24 Žaluzie vstup pro ovládání vypínač či tlačítko pohyb nahoru/dolu pohyb nahoru/dolu + natáčení lamel dle dojezdu koncová poloha (DI) časově přetížením motoru digitálně po sběrnici SMI 90

25 a Standard Motor Interface 91

26 SMI sběrnice pro řízení motorů po sběrnici navrženo pro řízení žaluzií 5 vodičů (3-30VAC, -komunikace) v souběhu, max. délka 350 m komunikační rychlost 400 bit/s až 16 motorů z jednoho rozhraní zpětná diagnostika stavu 9

27 SMI - WAGO rozhraní až pro 16 motorů knihovny pro obsluhu snadné napojení na nadřazené sběrnice více rozhraní ve stanici SMI/RS (30V AC) (4V DC) SMI M SMI M SMI M SMI M SMI M SMI

28 Řízení jednotlivé místnosti řízení teploty v jednotlivé místnosti přesné nastavení Vazby na: osvětlení vytápění ventilaci žaluzie okenní kontakt přítomnost osob 99

29 Místnost signály vstupy: tlačítko osvětlení (DI) intenzita osvětlení (AI) tlačítko žaluzie (DI) čidlo přítomnosti (DI) teplota v místnosti (AI) korekce teploty (DI, AI) otáčky ventilátoru (DI) výstupy: žaluzie (DO) osvětlení: zap/vyp (DO), regulovatelné (AO, DALI) regulace ventilů, klapek (DO, AO, MP-BUS) otáčky ventilátoru (DO) t M 100

30 Vytápění a chlazení radiátory podlahové vytápění fancoily vzduchotechnika 101

31 Vytápění - radiátory např , 4DO, 4VDC , DO relé 30VAC Ovládání ventilu radiátoru dvoubodové termoelektrické pohony (30VAC, 4VAC, 4VDC) tříbodové spojité elektrické pohony (30VAC, 4VAC) elektrické pohony (0 10VDC) 10

32 Vytápění - podlahové např , 4DO, 4VDC , DO relé 30VAC teplovodní systém ovládání ventilů jednotlivých okruhů (podobné jako u radiátorů) elektrický systém spínání jednotlivých okruhů topných kabelů (relé) 103

33 Vytápění a chlazení fancoily dvou a čtyř trubkové provedení ovládání ventilů dvoubodové, tříbodové, spojité vstup 4VDC např ovládání ventilátoru ruční, automatické např. výstup , 4DO, 4VDC výstup 0-10V např AO 104

34 Nástěnný ovladač integruje řadu vstupů (osvětlení, žádaná teplota.. zobrazuje aktuální stav často připojení RS485 (Modbus Slave), EIB, LON Mikroklima MIDAM UI-011 RS485 Modbus Thermokon WRF08 8T RS485 Modbus Jung RCD 0 EIB 105

35 a 110

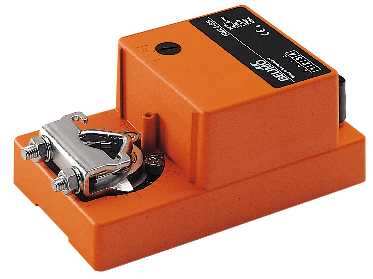

36 Pohony klapek a ventilů komunikace Servopohon je spojovacím článkem mezi MaR a technikou pro vytápění, větrání a klimatizaci. Vytváří spolu s regulačními články jednotku pro řízení a regulaci, která zejména v inteligentních stavbách představuje narůstající potenciál. S pomocí technologie «4 v 1», vyvinuté firmou BELIMO se ze servopohonů (typy MFT) stávají decentralizované inteligentní stavební kameny

37 Kompletní sortiment společnosti Belimo je připojitelný p na WAGO Feldbus optional (Ethernet TCP/IP, LonWorks, KNX/IP, BACnetetc.) 1 vzduchotechnické klapky S S požární klapky 3 5 vodní hospodářství S 4 průtok vzduchu S S ventily - voda 6 S otevírání oken 8 7

38 MP-Bus volnost při p i navrhování sítě Slave Slave Slave Slave MP Master Slave Slave Slave Slave MP Master Slave Slave Slave Slave Slave Slave MP Master Slave Slave Slave Slave Slave Slave Slave Slave Slave Slave 115

39 MP-Bus s čidly pasivní čidlo aktivní čidlo spínač, hlásič p AC 4 V DC 4 V T ~ MP-Bus Max. 8 pohonů a čidel

40 Příklad centráln lní vzduchotechniky: konvenční propojení t MP- Bus p F p t 118

41 Centráln lní VZT jednotka WAGO s MP-bus mastrem sběrnice (Ethernet TCP/IP, LonWorks, ) t MP-Bus rozhraní p F? p t 119

42 a integrace 17

43 Integrace technologií do jednotného systému řízení => nutnost komunikace libovolná či? standardizovaná 18

44 Standardizované sběrnice Ethernet 19

45 Standardizované sběrnice návaznost BACnet úroveň správy BACnet KNXnet/ IP LON IP T Mi schkl appen M Abluftventilator T T P Fil ter Erhitzer Kühler Controller Zuluftventi lator * T P P T Controller automatizační úroveň M M KNX/EIB LON. úroveň signálů 130

46 LONWorks a 137

47 LON -společná technologie pro řízení v budovách vytápění měření teploty detekce CO topení / chlazení ventilace řízení světel řízení stmívání řízení spotřeby energie parkovací systém identifikační systémy video systemy kontrola přístupu detekce ohně správa času velín 138

48 LON - výhody připojení komunikační kabel může být připojen bez ohledu na polaritu instalace bez chyb připojení laciným nestíněným krouceným párem volná topologie komunikační rychlost 78 kbaud spolehlivý i pro velké vzdálenosti (až do 700 m) standardizované síťové proměnné (SNVT) 139

49 LON - výhody LonWorks není Master/Slave system (Multi master) každý nód má svoji inteligenci vysoká spolehlivost provozu sítě pří výpadku sítě řízení v místnosti stále pracuje Komunikuje se jen pokud je potřeba krátké zprávy událostněřízená komunikace aplikace běží v každém nódu vysoká spolehlivost snadná údržba, výměna široká škála zařízení od různých výrobců 140

50 LON - topologie sběrnice, kruh, hvězda, volná dvouvodičové připojení připojení sběrnice není citlivé na prohození vodičů snadné rozšíření v budoucnosti zakončení sběrnice nebo napájení. Rz=105 Ohm 1/8 W Rz=105 Ohm 1/8 W Rz=5,3 Ohm 1/8 W Rz=5,3 Ohm 1/8 W Rz=5,3 Ohm 1/8 W 141

51 LONWORKS WAGO řešení SNVT_time Propojení v managementu sítě libovolný výb libovolný výběr r SNVT proměnných a propojení s programem SNVT_Lux SNVT_time SNVT_YYY SNVT_XXX SNVT_Lux Neuron Chip IEC61131_ IEC61131_ DUALPORT RAM Host- Prozessor 143

52 KNX samostatná prezentace; a 144

53 KNX - vznik + + EIB Batibus EHS EIB (European Installation Bus) převážně v místnostech Batibus chlazení, topení a ventilace EHS (European Home System) bílá elektronika = KNX celkem 104 členů 145

54 EIB / KNX typické aplikace malé objekty s jednoduchými aplikacemi: hotely místnosti v administrativních budovách nejčastěji řídí: řízení osvětlení a zastínění řízení teploty v místnosti bezpečnostní funkce (např. vloupání, požár) časové řízení spotřebičů ovládání a zobrazení HVAC (omezeně) 146

55 KNX/IP - výhody KNX/IP spojuje výhody Ethernet a KNX KNX: standardizovaný protokol pro budovy KNX: velmi známý v Evropě Ethernet jako přenosové medium akceptován odbornou i laickou veřejností žádné omezení v rychlosti přenosu jeden nástroj pro uvádění do provozu a dokumentaci (ETS3)

56 ETS 3 ETS je softwarový nástroj pro instalatéry, projektanty a programátory, kteří automatizují obytné domy, účelové budovy s pomocí systému EIB/KNX-Systems. ETS je akceptován na celém světě jako jediný nástroj pro: každý EIB/KNX projekt každé EIB/KNX - zařízení 148

57 KNX-IP procesorový modul ( ) KNX/IP-síť KNX/IP Router KNX/IP kontrolér KNX/TP1 síť výkonný procesor pro rozdílené aplikace volně programovatelný + modulární I/O propojení stanic mezi sebou přes KNX/IP uvedení do provozu a adresace pomocí ETS3-PlugIn programovací rozhraní pro ETS3 149

58 KNX-TP1 modul ( ) KNX/TP1 síť KNX-TP1 modul (TP1 je fyzická vrstva EIB) propojení do sítě KNX-TP1 modul je normálním KNX zařízením v síti nastavení pomocí ETS3 možnost fungovat jako rozhraní pro IEC aplikace 150

59 KNX/IP Router + = KNX-IP procesor KNX-TP1 modul KNX/IP router 151

60 KNX-IP procesor + KNX-TP1 modul KNX/IP-síť KNX-Gerät 1 KNX-IP Controller Router KNX-TP Klemme Interface klemme DI- Klemme DO- Klemme KNX/TP1-síť KNX-Gerät 1 Aplikační kontrolér 15

61 BACNet a Building Automation and Control network 153

62 Co je BACnet? BACnet je zkratka pro Building Automation and Control network BACnet je zapsaná obchodní značka (Trademark) americké asociace ASHRAE (American Society of Heating, Refrigeration and Air-Conditioning Engineering) BACnet je protokol pro přenos dat pro různé systémy a zařízení používané při automatizaci budov BACnet podporuje různé síťové standardy a topologie, včetně IP- Protokolu BACnet je bez licencí proto ho může každý implementovat 154

63 BACnet - nasazení (1) Otevřená komunikace nabízí vhodné vlastnosti pro projekty, které se realizují po etapách. Nové komplexy či postupná modernizace. univerzity nemocnici výstaviště

64 BACnet - nasazení (1) pro (vytápění, ventilace a chlazení), osvětlení, zabezpečení(ezs- a požární EPS) pro management i automatizační úroveň dovoluje jednoduchou integrace rozdílných systémů v současnosti nejrozsáhlejší specifikace pro automatizaci budov podporuje různé fyzické vrstvy díky ANSI uznán jako standard ASHRAE/ANSI BACnet je uznaný ISO-Standard

65 Jednotná vizualizace 158

66 WAGO automatizace budov Příklad: síťové možnosti BACnet kontrolér BACnet přes Ethernet/IP Standardní IP- Router BACnet LON-IP Router Internet Standard IP- Router BACnet přes Ethernet/IP KNX-IP kontrolér LON-Controller

67 a programování 163

68 WAGO I/O PRO CAA programovací prostředí: programování podle IEC standardu pro PLC IL-LD-FBD-ST-SFC automatická deklarace proměnných online-status indikace v kódu offline-simulace integrovaná vizualizace mnoho knihoven pro automatizaci budov, komunikace, zasílání ů atd. zdarma jednotné prostředí pro všechny programovatelné stanice WAGO 164

69 Perspecto zobrazovací panely 167

70 PERSPECTO zobrazovací panely 38,1 cm (15,0 ) 104 x produktovéřady: PERSPECTO TM Touch monitor PRO IPC 30,7 cm (1,1 ) 800 x 600 PERSPECTO WP Web panel 8,9 cm (3,5 ) 30 x 40 14,5 cm (5,7 ) 30 x 40 6,4 cm (10,4 ) 640 x 480 PERSPECTO VP Visualizační panel s intregrovaným HMI runtime PERSPECTO CP Control panel s HMI runtime a Codesysem 168

71 Nástěnný ovladač integruje řadu vstupů (osvětlení, žádaná teplota.. zobrazuje aktuální stav často připojení RS485 (Modbus Slave), EIB, LON Ethernet/RS485 Modbus Mikroklima RS485 Modbus Thermokon EIB Jung 169

72 Nejčast astěji používan vané panely řádkové panely Midam Terminal 010, Ethernet, Modbus TCP/IP 4 x 0 znaků dodává společnost Mikroklima ( 170

73 Nejčast astěji používan vané panely Grafické dotykové panely TFT EasyView 5,6-1, Ethernet, Modbus TCP/IP dodává společnost Tecon ( 171

74 Nejčast astěji používan vané panely Grafický dotykový panel 8 LCD Windows XP Embeded Ethernet, RS 3, USB, CF dodává společnost Mikroklima ( 17

75 Nejčast astěji používan vané panely řádkové panely textový displej s 4x40 znaky numerická a funkční klávesnice komunikace Modbus RS3/RS485 APT Premium L dodává společnost Apex Liberec ( 173

76 Vizualizace žádné omezení na výrobce: Control web Moravské přístroje RcWARE Energocentrum Plus Reliance - Geovap Promotic - Microsys Axeda - Wizcon Intouch Wonderware WinCC - Siemens. 174

77 TOPJOB S řadové svorky pro instalaci v budovách WAGO Elektro spol. s r.o. 176

78 TopJobs S - svorky pro instalaci v budovách vícepatrová svorka pro připojení 3 vodičů (světelné a zásuvkové okruhy) Výhody přímé připojení plných vodičů pružinou Cage Clamp S přehledně zakončuje zásuvkové a světelné obvody automatické připojení zemně výsuvné propojení N Technické parametry 50V/400V / 4kV/6kV / 3, 3A 0,5mm - 4mm nejmenší na trhu s přímým připojením 96 x 4,5 x 5,mm možnost popisu každého přípojného místa zvlášť propojovací hřebínky ve dvou řadách WAGO Elektro spol. s r.o. 177

79 TopJob S -řadové svorky pro instalaci v budovách L N světelný nebo zásuvkový okruh od jističe vnitřní zapojení rozvaděče domovní rozvaděč klasické svorkovnice WAGO Elektro spol. s r.o. 178

80 TopJobs S Síť TN-S WAGO Elektro spol. s r.o. 179

81 WINSTA perfektní spojení WAGO Elektro spol. s r.o. 180

82 WINSTA perfektní spojení připojení světelných a zásuvkových z rozvodů nezávislé kontakty pro vodiče rozdílných typů a průřezů rychlá a bezchybná montáž na stavbě L1 L L3 distribuce napájení různých okruhů pěti žilovým kabelem WAGO Elektro spol. s r.o. 181

83 WINSTA vysoká flexibilita jednoduché přepínaní odboček fázi dle požadavků na zatížení EIB-Bus připravené funkce spínání osvětlení individuelní možnosti dle specifikace DALI WAGO Elektro spol. s r.o. 18

84 WINSTA perfektní spojení předpřipravené funkce: - ovládání z jednoho místa apod. kabeláž s konektory na míru dle specifikace zákazníka: % kontrola zapojení při výrobě hnědá (vypínač) bílá (světla) kódování konektorů zabránění záměny WAGO Elektro spol. s r.o. 183

85 WINSTA IDC -pólové, 5- pólové a 5+- pólové, 50/400V / 4mm² / 5A Výhody: rychlé připojení spotřebiče v libovolném místě snadné rozšíření počtu odboček v budoucnosti WAGO Elektro spol. s r.o. 184

86 WINSTA reference ČR Letiště Praha Nový terminál na ruzyňském letišti je vybaven konektory WINSTA pro osvětlení. Nejdůležitějším požadavkem byla možnost výměny svítidla za provozu. cca m bezhalogenového silového kabelu pětipólové konektory do svítidel (snap in) propojovací kabely s laněnými vodiči 5 x 1,5 mm², délka 1m až 0 m rozbočovací konektory T kus WAGO Elektro spol. s r.o. 185

87 WINSTA reference ČR ČSOB Group - ústředí připojení svítidel konektory WINSTA 4500 podlahových krabic připojení svítidel na poslední chvíli WAGO Elektro spol. s r.o. 186

88 WINSTA - systémov moví partneři WAGO Elektro spol. s r.o. 187

89 shrnutí 19

90 WAGO I/O moduly WAGO standardní I/O moduly: digitální vstupy -/4-/8-kanálové 5/ 4/ 48V/ 60DC 4/ 10/ 30VAC 0./ 3/ 50ms digitální výstupy 1-/-/4-/8-kanálové 5/ 4VDC 15/ 30/ 50VAC 0.0/ 0.3/ 0.5/ 1/ / 16A analogové vstupy 1-/-/4-kanálové 0-10/ +-10VDC 0-0/ 4-0mA, 0-1A PT 100, PT1000, NI1000 analogové výstupy -/4-kanálové 0-10/ +-10VDC 0-0/ 4-0mA Pro připojení standardní a cenově dostupné instalační techniky do automatizačního konceptu binární / analogové vstupní moduly tlačítka / vypínače / pohybové čidlo / intenzita a směr osvětlení / teplota /dešťový senzor / senzor větru / okenní a dveřní kontakty... binární / analogové vstupní moduly světla / zásuvkové obvody / motory pro žaluzie / ventily pro topení a chlazení / motory pro otevírání dveří a oken / pohyblivé schody

91 WAGO I/O moduly WAGO speciální I/O moduly: Slave 16435,75 Gas Slave Slave bar A D p pro připojení specifických subsystému při automatizaci budov RS3 / RS485 rozhraní: sériové rozhraní pro připojení různých zařízení jako např. GSM-modemů, displejů. M-Bus rozhraní: 30V AC pro připojení měřidel plynu, vody a elektroměrů MP-Bus rozhraní: sběrnicový systém pro připojení pohonů k ventilům, klapkám od firmy Belimo k optimalizaci nákladů DALI/DSI rozhraní: pro digitální řízení osvětlení po sběrnici KNX-TP1-rozhraní: pro připojení všech na trhu dostupných EIB/KNX-zařízení Enocean bezdrátové rozhraní: bezdrátové rozhraní pro senzory Enocean použití bezbateriového a bezúdržbového systému pro tlačítka, vypínače, čidla teploty, ovladače místnosti až po okenní kontakty. 194

92 ,7 5 M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M Příklad automatizace v budově: řízení zdrojů řízení místností síťová komunikace připojení do světa IT vzdálená údržba VPN/Internet vzdálená údržba: poruchy, dotazy na stav změny programu Facility Managment technická místnost: kotelna klimatizace regulace dle venkovní teploty p SAP/SQL databáze Programování, Online sledování WAGO CAA: IEC Integrovaná Web vizualizace: centrální funkce nastavení místností sledování parametrování diagnostických funkcí BMS: vizualizace ovládání obsazenost místností spotřeby energií přístupový systém poruchy archivace poruch průběhy veličin technická místnost: optimalizace větrání Ethernet TCP/IP Slave Gas Slave Slave bar A D technická místnost: odečty vody, plynu, elektrické energie čvrthodinové maximum PDA: HTML Webvisu kancelář 1-4 : osvětlení stínění řízení jednotlivé mísntosti zasedací místnost: stmívání světelné scény kontrola světelných zdrojůl kancelář 5-8 : obsazenost regulace na konst. osvětl. komfortní fce chodby,schodiště,wc: teplota ventilace 195

93 děkuji za pozornost

94 Kontakt oblast Čechy Ing. Ondřej Dolejš tel WAGO I/O SYSTEM WAGO Elektro, s.r.o., Rozvodova 36 Praha 4 tel.,fax: , info.cz@wago.com Obchodní zastoupení Nováčkova 58, Brno tel: fax: Sídlo oblast Morava Ing. Roman Vacek tel roman.vacek@wago.com Štramberská 878, Ostrava tel.: fax: Palackého 107/80, Mariánské lázně tel. /fax:
