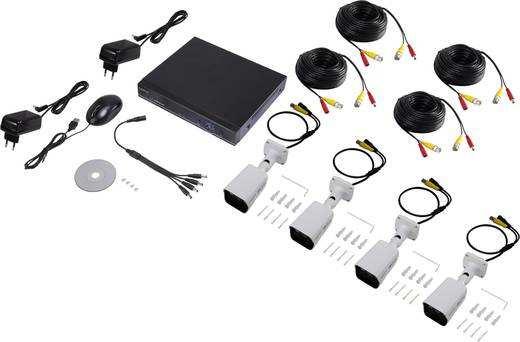

1 Kamerový systém AHD Obj. č.: Vážení zákazníci, děkujeme Vám za vaši důvěru a za nákup bezpečnostní 4-kanálové sady AHD kamer. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Účel použití Sada slouží k monitorování a ochraně kritických míst, nebo míst, která nelze volně sledovat (např. domovních vchodů, přístupových cest, podzemních garáží, atd.). K záznamu a monitorování obrazu ze všech 4 přiložených kamer se používá digitální rekordér. Signály z kamer se na digitální rekordér přenáší kabelovým připojením. Videonahrávky se ukládají na pevný disk SATA (není součástí dodávky, lze objednat samostatně), který se nainstaluje do digitálního rekordéru. Digitální rekordér se obsluhuje USB myší a v intuitivním OSD menu na obrazovce. Digitální rekordér a kamery se napájí přiloženými napájecími adaptéry. Seznam všech vlastností a funkcí výrobku najdete níže. Mějte na paměti, že pokud používáte kameru pro sledování nebo nahrávání cizích osob bez jejich vědomí a souhlasu. Rozsah dodávky Digitální rekordér 4 x šroub pro upevnění pevného disku 4 x bezpečnostní kamera 4 x montážní materiál k upevnění kamer (šroubky, hmoždinky, šestihranný klíč) 4 x připojovací kabel kamer USB myš Napájecí kabel Y 2 x napájecí adaptér CD se softwarem Návod k obsluze Vlastnosti a funkce a) Digitální rekordér Napájení přiloženým napájecím adaptérem Možnost připojení až 4 kamer Nahrávání video signálů AHD ve vysokém rozlišení Možnost připojení pevného disku SATA 8,89 cm (3,5 ) disk SATA není součástí dodávky, lze objednat samostatně Obsluha v intuitivním OSD menu na obrazovce 3 x port USB 2.0 pro připojení USB myši a externích nosičů dat Připojení externí obrazovky přes analogový video výstup, VGA nebo HDMI Připojení k síti (LAN, RJ45) Určený pro provoz na suchých místech uvnitř místností b) Bezpečnostní kamery Napájení přiloženým napájecím adaptérem Integrované infračervené LED, které se automaticky aktivují při nedostatku světla Přenos signálů z kamer na digitální rekordér kabelem Možnost výběru čtyř různých provozních režimů nebo výstupních signálů (CVBS, AHD, CVI, TVI) viz níže (ve výchozím nastavení se používá signál AHD, na který je nastaven digitální rekordér) Hliníkový kryt Možnost instalace na strop, nebo na stěnu Kamery lze používat venku i uvnitř místností (jejich napájecí adaptéry se však musí používat jen na suchých místech uvnitř místností). Instalace pevného disku SATA Dříve než digitální rekordér otevřete a nainstalujete pevný disk, odpojte rekordér od napájení, tj. vytáhněte napájecí adaptér od síťové zásuvky. Nejdříve odšroubujte šrouby na krytu digitálního rekordéru (jeden šroub na levé a na pravé straně a 2 šrouby na zadním panelu) a odstraňte je. K instalaci je vhodný pevný disk SATA 8,89 cm / 3,5 (není součástí dodávky). Pokud se má rekordér používat jako součást zabezpečovacího systému, musíte nainstalovat pevný disk, který umožňuje nepřetržitý provoz. Tyto disky jsou obvykle dražší, než běžné pevné disky. Někteří výrobci nabízí pevné disky, které jsou určeny speciálně pro zabezpečovací monitorovací systémy. Neinstalujte do digitálního rekordéru běžný pevný disk, protože se rychleji opotřebuje, a pokud se bude používat v nepřetržitém provozu, můžou se objevit chyby při čtení a zápisu. Dejte také pozor, aby používaný pevný disk negeneroval teplo, protože digitální rekordér nemá vlastní větrák. Upevněte pevný disk v digitálním rekordéru na čtyři otvory pomocí 4 šroubků. Základní desku digitálního rekordéru a pevný disk SATA propojte napájecím kabelem a SATA kabelem. Přišroubujte znovu kryt digitálního rekordéru, který jste na začátku odstranili.

2 Výběr místa pro instalaci digitálního rekordéru Vyberte si vhodné místo pro použití digitálního rekordéru. Rekordér by se měl provozovat na místě, kde bude chráněný proti nepovolaným zásahům. Používejte ho jen na rovném a pevném povrchu. Povrch drahého nábytku chraňte před poškozením vhodnou podložkou. Chraňte digitální rekordér před přímým slunečním světlem a teplem. K chlazení digitálního rekordéru a nainstalovaného pevného disku dochází jen prouděním vzduchu. Proto digitální rekordér nikdy nezakrývejte a nepokládejte na něj žádné jiné předměty. Pokud se digitální rekordér nainstaluje např. na polici s přihrádkami, bude vyžadovat vhodný chladicí systém, aby se zabránilo kumulaci tepla. Nezapomínejte na to, že digitální rekordér se nesmí vystavovat otřesům nebo chvění, protože jinak dojde k poškození pevného disku a ke ztrátě všech nahraných dat. Instalace bezpečnostních kamer Bezpečnostní kamery jsou vybaveny nástěnnými držáky, které lze upevnit na vhodný povrch pomocí čtyř šroubů. V závislosti na podkladovém materiálu použijte vhodné šrouby a hmoždinky. Pokud chcete kameru instalovat mimo dohled a zabezpečit ji proti sabotáži, vyvrtejte také dostatečně velký otvor pro připojovací kabel. Dejte pozor, abyste při vrtání a šroubování nepoškodili kabely, které můžou být pod povrchem. K instalaci kamery si zvolte místo, kde bude chráněna proti pokusům o neoprávněnou manipulaci. Měla by se proto instalovat v minimální výšce 2,5 m nad zemí. Připojovací kabel zaveďte buď pod boční stranu nástěnného držáku, nebo přes stávající otvor v stěně, na kterou chcete kameru nainstalovat. Přípojku kamery chraňte proti prachu a nečistotě například malým plastovým pytlíkem apod. Pokud je připojovací kabel příliš krátký (v závislosti na tloušťce stěny nebo instalační poloze), musí se použít vhodná připojovací krabice. Podle umístění kamery musí být pak připojovací krabice vhodná i pro venkovní použití. Připojovací kabel video výstupu nebo napájecí kabel lze pak umístit do připojovací krabice. To samé platí pro část s ovládací páčkou na kabelu bezpečnostní kamery. Kabely zaveďte tak, aby byly chráněné proti poškození a neoprávněné manipulaci, např. kabelovou průchodkou. Připojení Propojte bezpečnostní kamery s video vstupy BNC na digitálním rekordéru. Tento digitální rekordér je určen speciálně pro kamery AHD. Pro připojení k externímu monitoru slouží video výstupy BNC, VGA, nebo HDMI. Požadované rozlišení připojené obrazovky můžete nastavit později v menu nastavení. Zapojte přiloženou USB myš do USB portu. Bezpečnostní kamery a digitální rekordér připojte k napájení. Oba přiložené napájecí adaptéry jsou stejné a proto je jedno, který z nich se použije. Okamžitě po připojení k napájení proběhne na digitálním rekordéru interní test (trvá cca 10 sekund) a rekordér je poté připraven k provozu. Nepohybujte digitálním rekordérem s nainstalovaným pevným diskem, když je pevný disk v provozu. Mohlo by dojít k tomu, že zapisovací/čtecí hlava pevného disku se dostane do kontaktu s magnetickým diskem a vedlo by to nejen ke ztrátě dat, ale i k poškození pevného disku! To samé platí ještě během 30 sekund po odpojení napájecího adaptéru digitálního rekordéru od síťové zásuvky, protože tento čas je potřeba k úplnému zastavení pevného disku. Obsluha digitálního rekordéru a) Provozní pokyny Přečtěte si podrobný návod k obsluze, který je v angličtině na přiloženém CD. b) Otevření menu nastavení a vložení hesla Abyste získali přístup k menu nastavení a mohli měnit konfiguraci, musíte vložit heslo správce a zpřístupnit si tak všechny funkce nastavení. Klikněte krátce pravým tlačítkem myši na obrazovce kamery a ukáže se menu. Levým tlačítkem klikněte na Main Menu a otevře se vstupní okno, kde uvidíte: User name (uživatelské jméno): admin Password (heslo): c) Formátování pevného disku Při prvním uvedení do provozu budete muset v menu nastavení digitálního rekordéru zformátovat nainstalovaný pevný disk. Bude to mít za následek vymazání všech dat uložených na pevném disku. Pokud se pevný disk nezformátuje, nebude na něj možné nahrávat obraz z bezpečnostních kamer. d) Poznámka k instalaci softwaru v operačním systému Windows 64 bit Pokud používáte 64 bitový operační systém (Windows 7 nebo vyšší), nainstalujte nejdříve program CMS2000 (ignorujte všechny chybové zprávy, které se můžou během instalace objevovat). V adresáři na svém počítači poté najdete dva programy vcredist_x86.exe a vcredist_x86_c.exe. Otevřete je a program CMS2000 můžete používat v 64 bitovém operačním systému. Výběr provozního režimu bezpečnostních kamer Bezpečnostní kamery nabízí 4 různé provozní režimy neboli výstupní video signály, které jsou kompatibilní s různými digitálními rekordéry. CVBS (analogový video signál standardu PAL / NTSC) AHD ( Analogue High Definition ) CVI ( Composite Video Interface ) TVI ( Transport Video Interface ) Bezpečnostní kamery jsou z výroby nastaveny na režim AHD. Pokud je připojíte k přiloženému digitálnímu rekordéru, nemusíte proto měnit žádná nastavení. V provozním režimu CVBS poskytuje kamera analogový video signál standardu PAL, nebo NTSC, který lze zobrazovat na každém běžném monitoru a který lze nahrávat i na starších typech digitálních rekordérů. V provozních režimech AHD, CVI a TVI přenáší kamery video signál ve vysokém rozlišení, který nabízí mnohem lepší kvalitu obrazu, než CVBS. K zobrazení a nahrávání tohoto video signálu s vysokým rozlišením však budete potřebovat speciální digitální rekordér (např. pro AHD přiložený digitální rekordér). Na běžném video rekordéru, který má jen video vstupy CVBS, není možné v režimech AHD, CVI a TVI nahrávat video signál z kamer. V provozních režimech AHD, CVI a TVI nelze také digitální kameru připojit přímo k monitoru. Pokud chcete obraz z bezpečnostní kamery sledovat z testovacích důvodů na monitoru se vstupem CVBS (bez propojení s digitálním rekordérem, když chcete např. upravit nastavení kamery), budete muset nastavit na bezpečnostní kameře provozní režim CVBS. V opačném případě neuvidíte na monitoru žádný obraz, nebo jen hodně rušený obraz s pruhy. Výhodou moderních provozních režimů AHD, CVI a TVI je, že můžete přenášet video signály s vysokým rozlišením pomocí koaxiálního kabelu. Stačí k tomu, abyste staré bezpečnostní kamery a digitální rekordéry nahradili modernějšími přístroji (s AHD, CVI a TVI ). Není přitom potřebná složitá instalace kabelů.

3 V případě, že součástí kabelového připojení je video zesilovač nebo switch, musí byt toto zařízení také vhodné pro přenos signálů s vysokým rozlišením. V opačném případě nebude možné přenášet obraz. Při výběru provozního režimu postupujte následujícím způsobem: Připojte bezpečnostní kameru k externímu zdroji napájení a k digitálnímu rekordéru (nebo k monitoru). Je možné, že nyní neuvidíte žádný obraz nebo jen hodně rušený obraz s běžícími pruhy. Posuňte ovládací páčku do jedné ze čtyř poloh a držte ji tam alespoň 5 sekund, abyste vybrali požadovaný provozní režim. CVBS Posuňte ovládací páku doprava směrem k R. AHD Posuňte ovládací pásku nahoru směrem k UP. CVI - Posuňte ovládací pásku dolů směrem l DOWN. TVI - Posuňte ovládací pásku doleva směrem k L. Pokud po více než 5 sekundách uvolníte ovládací páku, bezpečnostní kamera se přepne do požadovaného provozního režimu a nový provozní režim se uloží. Chcete-li vybrat jiný provozní režim, musíte z bezpečnostních důvodů odpojit bezpečnostní kameru na několik sekund od zdroje napájení a potí ji k napájení znovu připojit. Následně postupujte podle výše uvedených kroků a můžete provozní režim změnit. Přiložený digitální rekordér vyžaduje nastavení kamery na provozní režim AHD. Základní funkce v menu nastavení bezpečnostní kamery a) Obecně Na připojovacím kabelu kamer je ovládací páčka, která slouží také k nastavení bezpečnostních kamer v menu nastavení. Pro otevření menu nastavení, aktivaci podnabídky nebo k potvrzení nastavení stiskněte krátce ovládací páčku jako běžné tlačítko. Nastavení funkce nebo změna nastavení se provede pohybem páčky v jednom ze 4 směrů (viz popisek vedle tlačítka). L Krátce posuňte ovládací páčku doleva. R - Krátce posuňte ovládací páčku doprava. UP - Krátce posuňte ovládací páčku nahoru. DOWN - Krátce posuňte ovládací páčku dolů. Místo, kde se v menu nacházíte, je označeno kruhovým symbolem ( ). b) Otevření a zavření menu nastavení a uložení nastavení Stiskněte krátce ovládací páčku, aby se otevřelo menu nastavení, které se ukáže na obrazovce viz obrázek vpravo. Pro uložení všech nastavení vyberte SAVE a poté stiskněte krátce ovládací páčku. Pro zavření menu nastavení vyberte EXIT a poté stiskněte krátce ovládací páčku. Menu nastavení se z obrazovky ztratí. Pokud se menu nastavení ukončí a nastavení se předtím neuloží výběrem SAVE, všechna nastavení se po odpojení napájení nebo v případě výpadku proudu ztratí! Nezapomeňte proto předtím, než menu nastavení ukončíte, nejdříve vybrat SAVE a nastavení potvrdit krátkým stiskem ovládací páčky. Všechna nastavení se tak zachovají i v případě výpadku proudu. Poté můžete menu nastavení zavřít výběrem položky EXIT. c) Výběr položky menu funkce a nastavení Jednotlivé položky menu, funkce nebo nastavení vyberete pohybem ovládací páčky nahoru, dolů, doleva, nebo doprava. Pro potvrzení výběru stiskněte krátce ovládací páčku (jako, kdyby se jednalo o běžné tlačítko). Pro přepnutí na další stránku použijte položku NEXT a pro návrat na předchozí stránku položku BACK. Popis menu nastavení bezpečnostní kamery a) Podnabídka EXPOSURE Zde nastavíte expozici. BLC Kompenzace světla v pozadí: Intenzitu můžete nastavit na 3 úrovně ( LOW, MIDDLE a HIGH ). GAE Automatická expozice: Jas můžete nastavit na 3 úrovně ( LOW, MIDDLE a HIGH ). b) Podnabídka SHUTTER MODE Doporučujeme zachovat automatické nastavení AUTO, aby se čas expozice nastavoval automaticky v závislosti na intenzitě světla prostředí. AUTO Automatické nastavení času expozice. MANUAL Manuální nastavení času expozice (1/50 až 1/ s pro PAL a 1/60 až 1/ s pro NTSC). c) Podnabídka AGC AGC Přepínání ovládaní automatického zesílení ( ON a OFF ) INTENSITY Zde můžete nastavit intenzitu ovládání zesílení ( LOW, MIDDLE a HIGH ). d) Podnabídka AWB Zde můžete nastavit automatické vyvážení bílé. Dostupná jsou 3 různá nastavení ( ATW1, ATW2 a ATW3 ). Pomocí funkce ATW se nepřetržitě a automaticky nastavuje barva podle změn teploty barev. e) Podnabídka IMAGE ADJ Tato podnabídka obsahuje všechny funkce nastavení obrazu, které se objevují na dvou stránkách. Jednotlivé stránky můžete přepínat pomocí položek NEXT a BACK. Dostupné jsou následující funkce: SHARPNESS Ostrost obrazu HDNR Potlačení šumu CONTRAST Nastavení kontrastu SATURATION Sytost barev R GAIN Nastavení poměru červené barvy G GAIN Nastavení poměru zelené barvy B GAIN Nastavení poměru modré barvy PARA I Toto nastavení neměňte slouží jen pro potřeby výrobce PARA V Tuto hodnotu nelze měnit (mění se automaticky podle nastavení položky PARA I ). f) Podnabídka DAYNIGHT EXT V této podnabídce můžete nastavit čas prodlevy (D TIME ) pro aktivaci infračerveného filtru (1 až 100 sekund). AUTO GEN V závislosti na intenzitě osvětlení prostředí a na základním nastavení kamery se přepíná barevný a černobílý obraz. Stiskněte tlačítko, aby se zobrazila podnabídka. D CTRL : Čas prodlevy (1 100 sekund) pro přepnutí mezi barevným a černobílým zobrazením. DAY2NIGHT : Hodnota intenzity osvětlení prostředí (1 100 Lux), při které dochází k přepnutí z barevného na černobílý obraz. NIGHT2DAY : Hodnota intenzity osvětlení prostředí (1 100 Lux), při které dochází k přepnutí z černobílého na barevné zobrazení.

4 COLOR Kamera bude snímat vždy barevný obraz bez ohledu na intenzitu osvětlení (pokud je intenzita osvětlení nízká, objevuje se z funkčních důvodů na obraze šum). BLACKWHIT Bez ohledu na intenzitu osvětlení se video zobrazuje vždy černobíle. g) Podnabídka SYSTEM - LANG Zde můžete vybrat jazyk, v které se bude zobrazovat popis v menu. V čase vzniku tohoto návodu k obsluze byla dostupná jen angličtina. TV GAMMA Korekce gama barevného zobrazení ( LOW, MIDDLE a HIGH ). TV BRIGHT Nastavení jasu ( LOW, MIDDLE a HIGH ). TV SYSTEM Nastavení systému TV ( PAL, nebo NTSC ) h) Podnabídka BAD PIXEL MODE Vzhledem ke konstrukci senzoru dochází k chybám v pixelech. Tyto vadné pixely lze automaticky odstranit nastavením této funkce na ON. Funkci můžete vypnout nastavením na OFF. INTENSITY Nastavte intenzitu, při které se odstraní vadné pixely z obrazu ( LOW, MIDDLE a HIGH ). i) Podnabídka PRIVACY MASK Máte možnost zakrýt až 4 oblasti obrazu, např. kvůli ochraně citlivého prostoru, který se nemá monitorovat a nahrávat. MODE Když vyberete MOSAIC, chráněný prostor se zobrazí jako mřížka, v které nejsou vidět detaily. Výběrem možnosti DEF COLOR se zakrytá oblast zcela vyplní jednou z 15 barev. DEF COLOR Zde můžete vybrat barvu, kterou se má vyplnit skrytá oblast. K dispozici máte 15 barev. Vezměte na vědomí, že při černobílém obrazu se barvy zobrazují v odstínech šedé (např. během noci)! SELECT Vyberte jednu ze 4 oblastí. Poté můžete pomocí funkce SWITCH zvolenou oblast obrazu zapínat a vypínat. Oblast vložíte do obrazu kamery pomocí funkce RANGE. SWITCH Zapnutí ( ON ), nebo vypnutí ( OFF ) skryté oblasti. RANGE Pokud zvolíte tuto funkci a potvrdíte ji krátkým stiskem ovládací páčky, můžete zvolit oblast, která se má skrýt. Ovládací páčkou pohybujte rohem oblasti (nahoru, dolů, doleva, nebo doprava) a nastavení potvrďte krátkým stiskem ovládací páčky. V oblasti 1 se může každý růžek umístit samostatně, zatímco v oblastech 2, 3 a 4 se oblast volí jako obdélník. j) Podnabídka HLC I na moderních plochých obrazovkách se může obraz s trvale jasným světlem v pozadí zobrazovat jako vypálený. Proto zde máte možnost vybrat, zda se tyto oblasti (když je např. bezpečnostní kamera nasměrována na ostré světlo nebo proti slunci) mají zakrýt. Pokud se používá plazmová obrazovka nebo starý CRT monitor, měli byste tuto funkci vždy aktivovat. MODE Pokud zvolíte ON, příliš jasný obraz se automaticky zamaskuje (zakryje). BLACKNESS Zde můžete nastavit barvu, kterou se má maskovaná oblast zakrýt (od světle šedé po černou). Řešení problémů Nezobrazuje se obraz z kamery (nebo se ukazuje jen rušení) Nastavte odpovídající provozní režim (viz kapitola 11). Bezpečnostní kamera je schopná poskytovat běžný analogový video signál CVBS, nebo signál ve vysokém rozlišení v provozních režimech AHD, CVI a TVI. V základním nastavení bezpečnostní kamera přenáší na přiložený digitální rekordér obrazový signál AHD. V tomto případě proto nemusíte dělat žádné změny přednastaveného režimu. Chcete-li bezpečnostní kameru propojit s testovacích důvodů přímo s monitorem (bez zapojení digitálního rekordéru), vyberte provozní režim CVBS. Pokud se pak bezpečnostní kamera připojí znovu k digitálnímu rekordéru, přepněte režim opět na AHD (před změnou provozního režimu nezapomeňte odpojit bezpečnostní kameru na několik sekund od zdroje napájení). Pro dosažení nejlepší kvality obrazu v napojení na přiložený digitální rekordér volte vždy na bezpečnostních kamerách provozní režim AHD (tovární nastavení). Zkontrolujte, zda je digitální rekordér nastaven na správný vstupní kanál. Zkontrolujte napájení bezpečnostní kamery. Zkontrolujte připojovací kabely bezpečnostní kamery. Zobrazuje se jen černobílý obraz V noci se bezpečnostní kamera automaticky přepíná na černobílý obraz (současně se aktivují všechny IR LED). V tomto případě nelze použít barevný obraz. Zkontrolujte konfiguraci v menu nastavení. Obraz je příliš světlý Zkontrolujte konfiguraci v menu nastavení a v případě potřeby resetujte kameru a obnovte tovární nastavení. Nikdy nesměrujte kameru proti slunci nebo světlu. V menu nastavení vyberte odpovídající nastavení, např. vyvážení bílé, atd. Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do komponentů soupravy. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout. Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. Před čištěním digitální rekordér vypněte a odpojte ho od síťové zásuvky. Poté počkejte alespoň 30 sekund, aby se magnetické části pevného disku úplně zastavily. K čištění používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit povrch a součásti jednotlivých komponentů. Bezpečnostní kamery Kamery jsou určeny jen pro napájení stabilizovaným proudem s napětím 12 V/DC (pomocí přiloženého napájecího adaptéru). Připojovací konektory kabelu na bezpečnostních kamerách nejsou vodotěsné nebo voděodolné a proto se musí udržovat v suchu a vhodným způsobem chránit. Infračervené (IR) světlo je pro lidské oko neviditelné, a proto ho není možné pozorovat pouhým okem a rozpoznat, zda je zapnuté, nebo ne. Při pohledu z krátké vzdálenosti (menší než 2 m) může intenzita vestavěného IR světla poškodit zrak.

5 Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Technické údaje a) Digitální rekordér Vhodný pevný disk (interní) SATA, 8,89 cm (3,5 ), max. 8 TB (disk není součástí dodávky, lze jej objednat samostatně) Vhodný pevný disk (externí) USB 2.0 Vhodné kamery AHD, 720p, 960p, 1080p Výstup videa BNC, VGA, HDMI Síťové připojení LAN, 10/100 MBit USB porty: 3 x (USB 2.0 kompatibilní s USB 1.1) Provozní teplota: -10 ºC až +55 ºC Relativní vlhkost vzduchu: 10% až 90%, (nekondenzující) Rozměry (Š x V x H): 253 x 230 x 45 mm Hmotnost: cca 810 g (bez pevného disku) b) Bezpečnostní kamery Obrazový senzor CMOS 8,47 mm (1/3ʺ) Rozlišení 1280 x 960 pixelů TV systém PAL, NTSC Výstupní video signál 1.0 Vpp, 75 Ohm Výstup videa BNC Citlivost na světlo 0 lux (Zapnuté IR světlo) nebo 0,01 lux (vypnuté IR osvětlení, F1,2) Ohnisková vzdálenost: 3,6 mm Vodorovný pozorovací úhel 68º Svislý pozorovací úhel 54º Poměr signál/šum > 52 db (AGC vyp.) Čas závěrky Automaticky, nebo manuálně; PAL: 1/50 1/ s; NTSC: 1/60 1/ s Vyvážení bílé: Automaticky (ATW) Regulace zesílení Automatická (AGC) s možností vypnutí Kompenzace světla v pozadí Automatická 3 úrovně Provozní napětí Stabilizované napětí 12 V DC Odběr proudu Max. kolem 40 ma (při zapnutých IR LED) Připojení napájení Kulatá zdířka (vnější průměr 5,5 mm, vnitřní průměr 2,1 mm, vnější kontakt nese mínus/uzemnění; vnitřní kontakt nese plus/+) Počet IR LED 2 (zapínají se automaticky při slabé úrovni světla v prostředí) Dosah IR světla Max. 20 m Vlnová délka IR 850 nm Ochrana IP66 Provozní teplota -20 ºC až +50 ºC Délka kabelu cca 50 cm Rozměry (D x Š x V) 159 x 52 x 52 cm Hmotnost: cca 380 g (včetně montážní základny a kabelu) c) Napájecí adaptéry Provozní napětí Výstupní napětí V AC, Hz 12 V DC, 2 A Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. VAL/2/2018
