1 Návod na obsluhu vysokofrekvenního wobbleru k PC UNIMA-KS vf wobbler 1MHz-1GHz 1

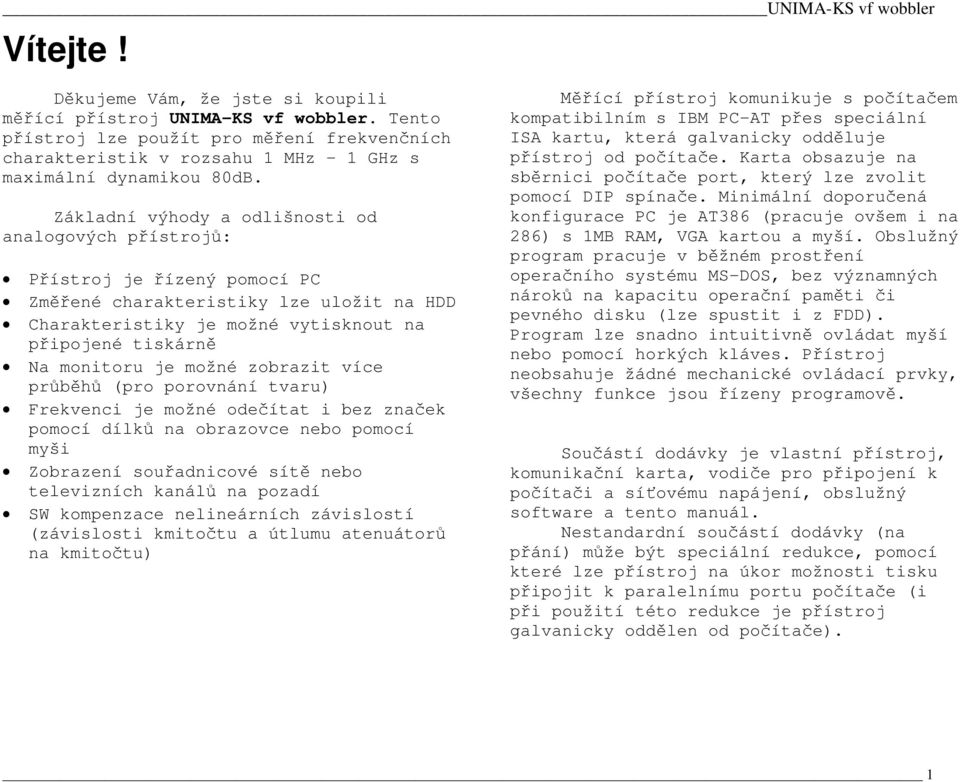

2 Vítejte! kujeme Vám, že jste si koupili ící pístroj UNIMA-KS vf wobbler. Tento ístroj lze použít pro mení frekvenních charakteristik v rozsahu 1 MHz - 1 GHz s maximální dynamikou 80dB. Základní výhody a odlišnosti od analogových pístroj: ístroj je ízený pomocí PC Zmené charakteristiky lze uložit na HDD Charakteristiky je možné vytisknout na ipojené tiskárn Na monitoru je možné zobrazit více pr (pro porovnání tvaru) Frekvenci je možné odeítat i bez znaek pomocí dílk na obrazovce nebo pomocí myši Zobrazení souadnicové sít nebo televizních kanál na pozadí SW kompenzace nelineárních závislostí (závislosti kmitotu a útlumu atenuátor na kmitotu) ící pístroj komunikuje s poítaem kompatibilním s IBM PC-AT pes speciální ISA kartu, která galvanicky oddluje ístroj od poítae. Karta obsazuje na sbrnici poítae port, který lze zvolit pomocí DIP spínae. Minimální doporuená konfigurace PC je AT386 (pracuje ovšem i na 286) s 1MB RAM, VGA kartou a myší. Obslužný program pracuje v bžném prostení operaního systému MS-DOS, bez významných nárok na kapacitu operaní pamti i pevného disku (lze spustit i z FDD). Program lze snadno intuitivn ovládat myší nebo pomocí horkých kláves. Pístroj neobsahuje žádné mechanické ovládací prvky, všechny funkce jsou ízeny programov. Souástí dodávky je vlastní pístroj, komunikaní karta, vodie pro pipojení k poítai a síovému napájení, obslužný software a tento manuál. Nestandardní souástí dodávky (na ání) mže být speciální redukce, pomocí které lze pístroj na úkor možnosti tisku ipojit k paralelnímu portu poítae (i i použití této redukce je pístroj galvanicky oddlen od poítae). 1

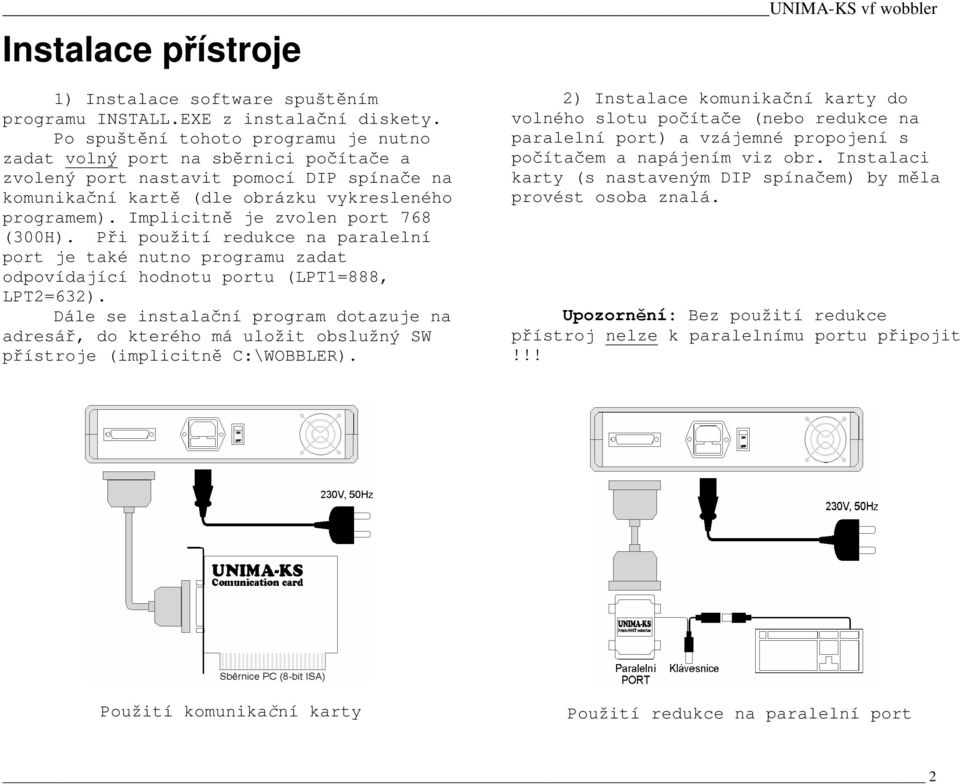

3 Instalace pístroje 1) Instalace software spuštním programu INSTALL.EXE z instalaní diskety. Po spuštní tohoto programu je nutno zadat volný port na sbrnici poítae a zvolený port nastavit pomocí DIP spínae na komunikaní kart (dle obrázku vykresleného programem). Implicitn je zvolen port 768 (300H). Pi použití redukce na paralelní port je také nutno programu zadat odpovídající hodnotu portu (LPT1=888, LPT2=632). Dále se instalaní program dotazuje na adresá, do kterého má uložit obslužný SW ístroje (implicitn C:\WOBBLER). 2) Instalace komunikaní karty do volného slotu poítae (nebo redukce na paralelní port) a vzájemné propojení s poítaem a napájením viz obr. Instalaci karty (s nastaveným DIP spínaem) by mla provést osoba znalá. Upozornní: Bez použití redukce ístroj nelze k paralelnímu portu pipojit!!! Použití komunikaní karty Použití redukce na paralelní port 2

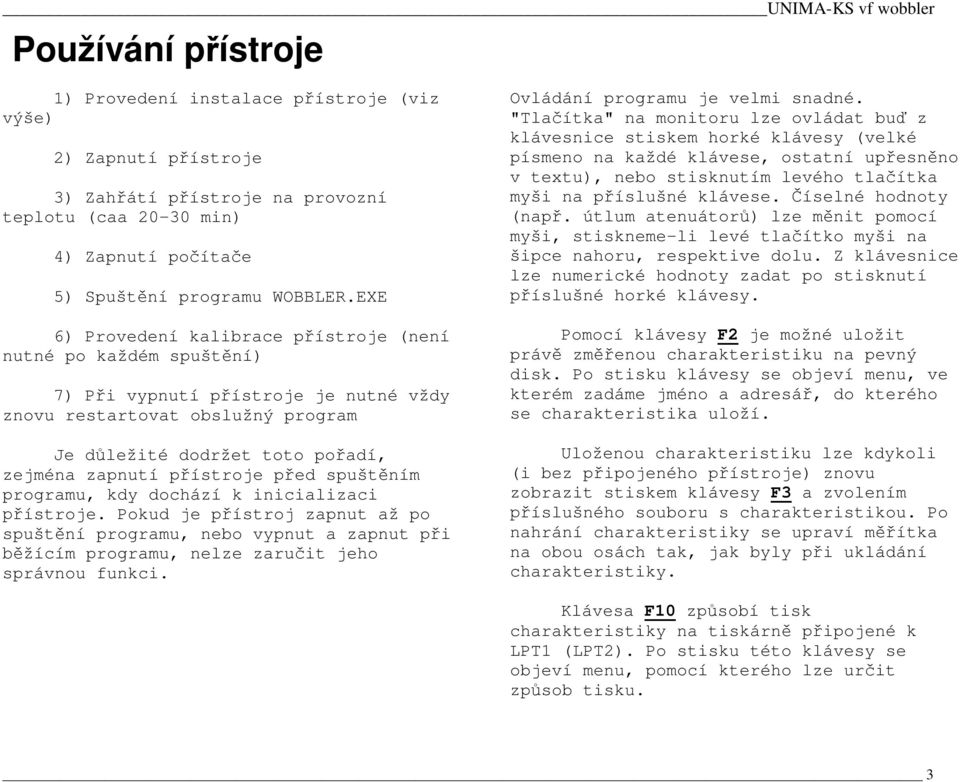

4 Používání pístroje 1) Provedení instalace pístroje (viz výše) 2) Zapnutí pístroje 3) Zahátí pístroje na provozní teplotu (caa min) 4) Zapnutí poítae 5) Spuštní programu WOBBLER.EXE Ovládání programu je velmi snadné. "Tlaítka" na monitoru lze ovládat bu z klávesnice stiskem horké klávesy (velké písmeno na každé klávese, ostatní upesnno v textu), nebo stisknutím levého tlaítka myši na píslušné klávese. íselné hodnoty (nap. útlum atenuátor) lze mnit pomocí myši, stiskneme-li levé tlaítko myši na šipce nahoru, respektive dolu. Z klávesnice lze numerické hodnoty zadat po stisknutí íslušné horké klávesy. 6) Provedení kalibrace pístroje (není nutné po každém spuštní) 7) Pi vypnutí pístroje je nutné vždy znovu restartovat obslužný program Je dležité dodržet toto poadí, zejména zapnutí pístroje ped spuštním programu, kdy dochází k inicializaci ístroje. Pokud je pístroj zapnut až po spuštní programu, nebo vypnut a zapnut pi žícím programu, nelze zaruit jeho správnou funkci. Pomocí klávesy F2 je možné uložit práv zmenou charakteristiku na pevný disk. Po stisku klávesy se objeví menu, ve kterém zadáme jméno a adresá, do kterého se charakteristika uloží. Uloženou charakteristiku lze kdykoli (i bez pipojeného pístroje) znovu zobrazit stiskem klávesy F3 a zvolením íslušného souboru s charakteristikou. Po nahrání charakteristiky se upraví mítka na obou osách tak, jak byly pi ukládání charakteristiky. Klávesa F10 zpsobí tisk charakteristiky na tiskárn pipojené k LPT1 (LPT2). Po stisku této klávesy se objeví menu, pomocí kterého lze urit zpsob tisku. 3

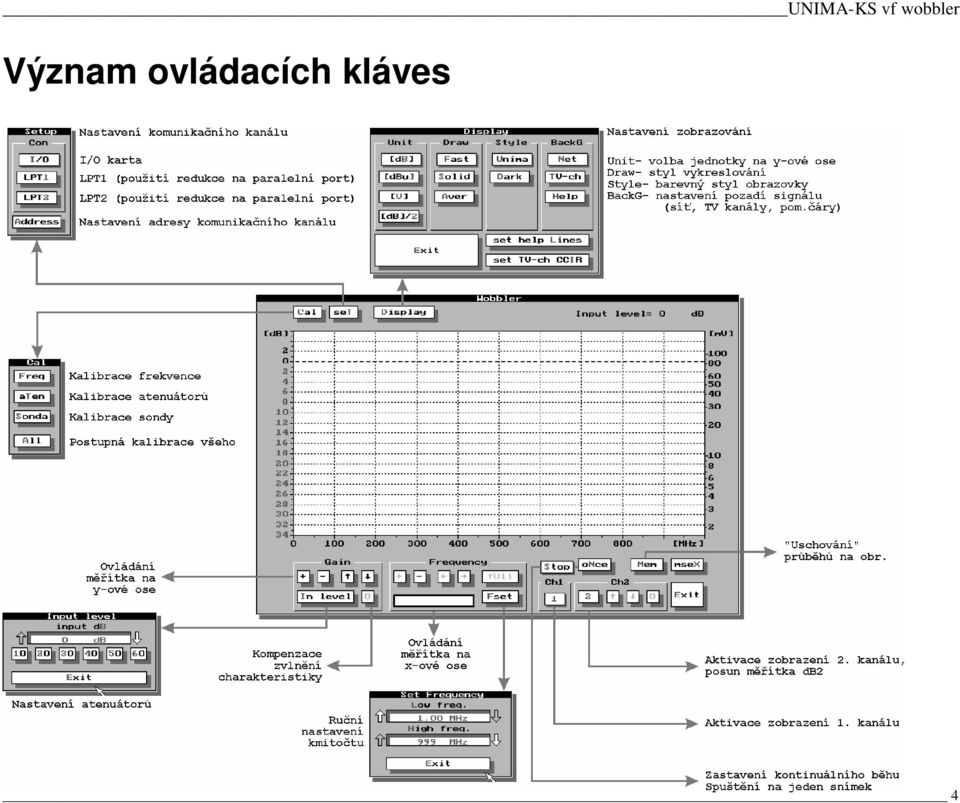

5 Význam ovládacích kláves 4

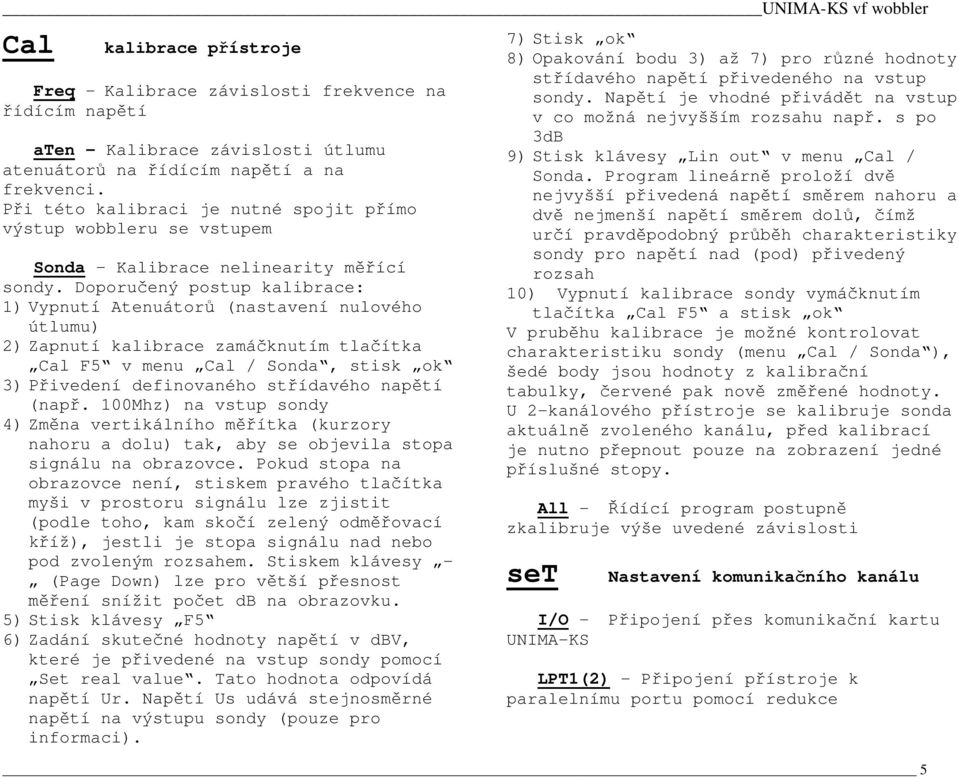

6 Cal kalibrace pístroje Freq - Kalibrace závislosti frekvence na ídícím naptí aten - Kalibrace závislosti útlumu atenuátor na ídícím naptí a na frekvenci. i této kalibraci je nutné spojit pímo výstup wobbleru se vstupem Sonda Kalibrace nelinearity mící sondy. Doporuený postup kalibrace: 1)Vypnutí Atenuátor (nastavení nulového útlumu) 2)Zapnutí kalibrace zamáknutím tlaítka Cal F5 v menu Cal / Sonda, stisk ok 3) ivedení definovaného stídavého naptí (nap. 100Mhz) na vstup sondy 4)Zmna vertikálního mítka (kurzory nahoru a dolu) tak, aby se objevila stopa signálu na obrazovce. Pokud stopa na obrazovce není, stiskem pravého tlaítka myši v prostoru signálu lze zjistit (podle toho, kam skoí zelený odmovací íž), jestli je stopa signálu nad nebo pod zvoleným rozsahem. Stiskem klávesy - (Page Down) lze pro vtší pesnost ení snížit poet db na obrazovku. 5)Stisk klávesy F5 6)Zadání skutené hodnoty naptí v dbv, které je pivedené na vstup sondy pomocí Set real value. Tato hodnota odpovídá naptí Ur. Naptí Us udává stejnosmrné naptí na výstupu sondy (pouze pro informaci). 7) Stisk ok 8) Opakování bodu 3) až 7) pro rzné hodnoty stídavého naptí pivedeného na vstup sondy. Naptí je vhodné pivádt na vstup v co možná nejvyšším rozsahu nap. s po 3dB 9) Stisk klávesy Lin out v menu Cal / Sonda. Program lineárn proloží dv nejvyšší pivedená naptí smrem nahoru a dv nejmenší naptí smrem dol, ímž urí pravdpodobný prh charakteristiky sondy pro naptí nad (pod) pivedený rozsah 10) Vypnutí kalibrace sondy vymáknutím tlaítka Cal F5 a stisk ok V prubhu kalibrace je možné kontrolovat charakteristiku sondy (menu Cal / Sonda ), šedé body jsou hodnoty z kalibraní tabulky, ervené pak nov zmené hodnoty. U 2-kanálového pístroje se kalibruje sonda aktuáln zvoleného kanálu, ped kalibrací je nutno pepnout pouze na zobrazení jedné íslušné stopy. All - ídící program postupn zkalibruje výše uvedené závislosti set Nastavení komunikaního kanálu I/O - Pipojení pes komunikaní kartu UNIMA-KS LPT1(2) - Pipojení pístroje k paralelnímu portu pomocí redukce 5

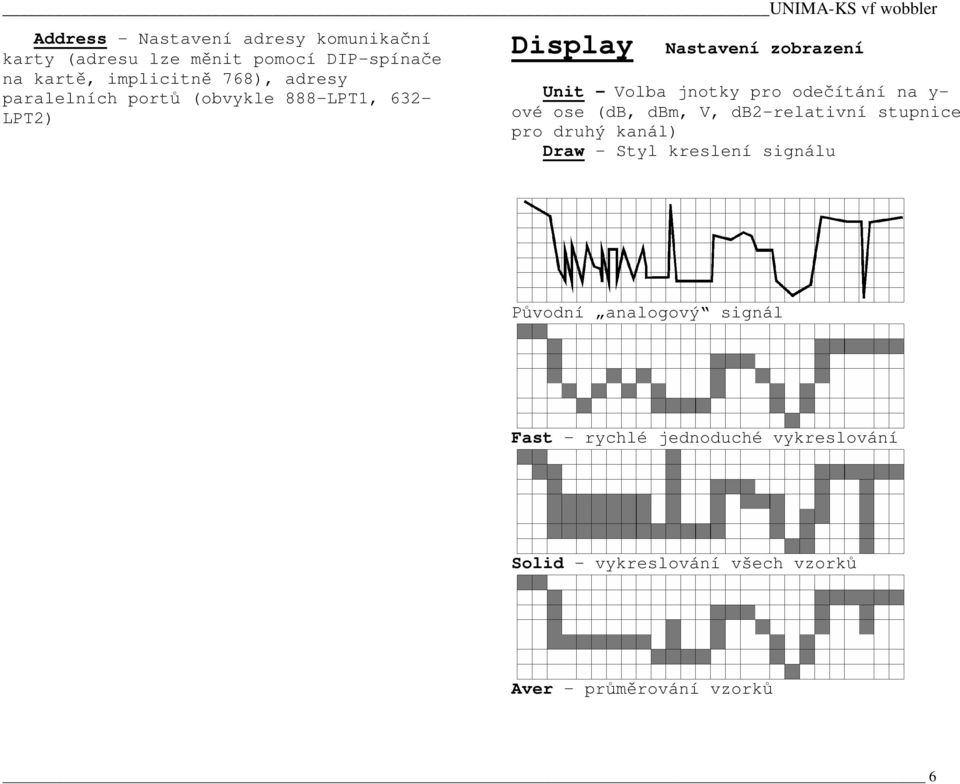

7 Address - Nastavení adresy komunikaní karty (adresu lze mnit pomocí DIP-spínae na kart, implicitn 768), adresy paralelních port (obvykle 888-LPT1, 632- LPT2) Display Nastavení zobrazení Unit - Volba jnotky pro odeítání na y- ové ose (db, dbm, V, db2-relativní stupnice pro druhý kanál) Draw - Styl kreslení signálu vodní analogový signál Fast rychlé jednoduché vykreslování Solid vykreslování všech vzork Aver prrování vzork 6

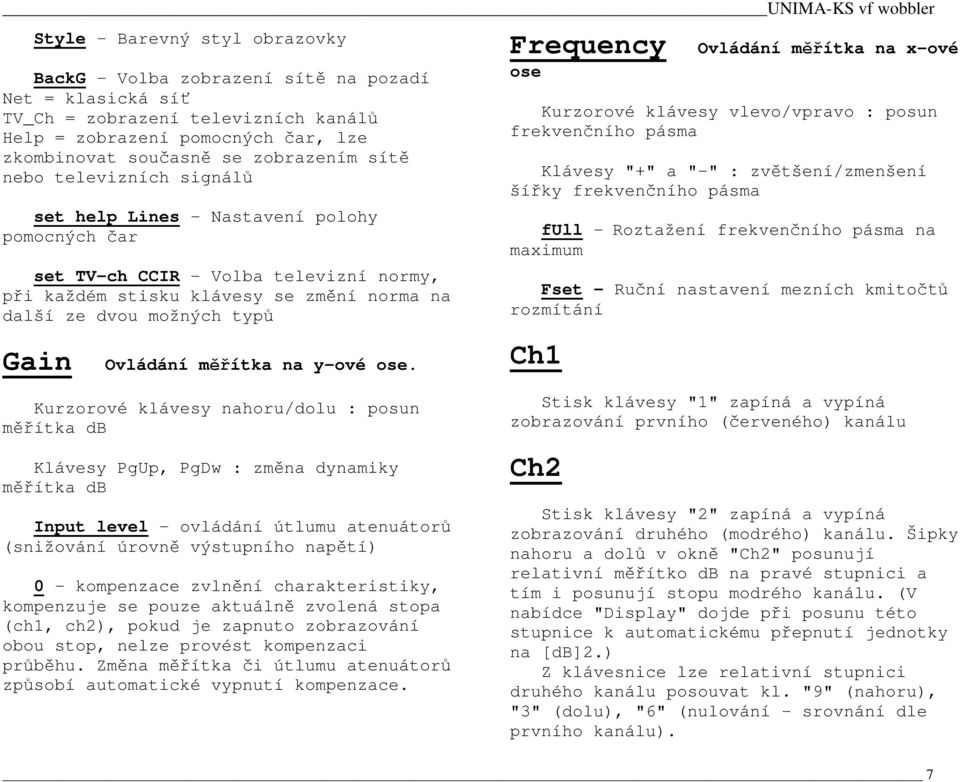

8 Style - Barevný styl obrazovky BackG - Volba zobrazení sít na pozadí Net = klasická sí TV_Ch = zobrazení televizních kanál Help = zobrazení pomocných ar, lze zkombinovat souasn se zobrazením sít nebo televizních signál set help Lines - Nastavení polohy pomocných ar set TV-ch CCIR - Volba televizní normy, i každém stisku klávesy se zmní norma na další ze dvou možných typ Gain Ovládání mítka na y-ové ose. Kurzorové klávesy nahoru/dolu : posun ítka db Klávesy PgUp, PgDw : zmna dynamiky ítka db Input level - ovládání útlumu atenuátor (snižování úrovn výstupního naptí) 0 - kompenzace zvlnní charakteristiky, kompenzuje se pouze aktuáln zvolená stopa (ch1, ch2), pokud je zapnuto zobrazování obou stop, nelze provést kompenzaci prhu. Zmna mítka i útlumu atenuátor zpsobí automatické vypnutí kompenzace. Frequency Ovládání mítka na x-ové ose Kurzorové klávesy vlevo/vpravo : posun frekvenního pásma Klávesy "+" a "-" : zvtšení/zmenšení šíky frekvenního pásma full - Roztažení frekvenního pásma na maximum Fset - Runí nastavení mezních kmito rozmítání Ch1 Stisk klávesy "1" zapíná a vypíná zobrazování prvního (erveného) kanálu Ch2 Stisk klávesy "2" zapíná a vypíná zobrazování druhého (modrého) kanálu. Šipky nahoru a dol v okn "Ch2" posunují relativní mítko db na pravé stupnici a tím i posunují stopu modrého kanálu. (V nabídce "Display" dojde pi posunu této stupnice k automatickému pepnutí jednotky na [db]2.) Z klávesnice lze relativní stupnici druhého kanálu posouvat kl. "9" (nahoru), "3" (dolu), "6" (nulování - srovnání dle prvního kanálu). 7

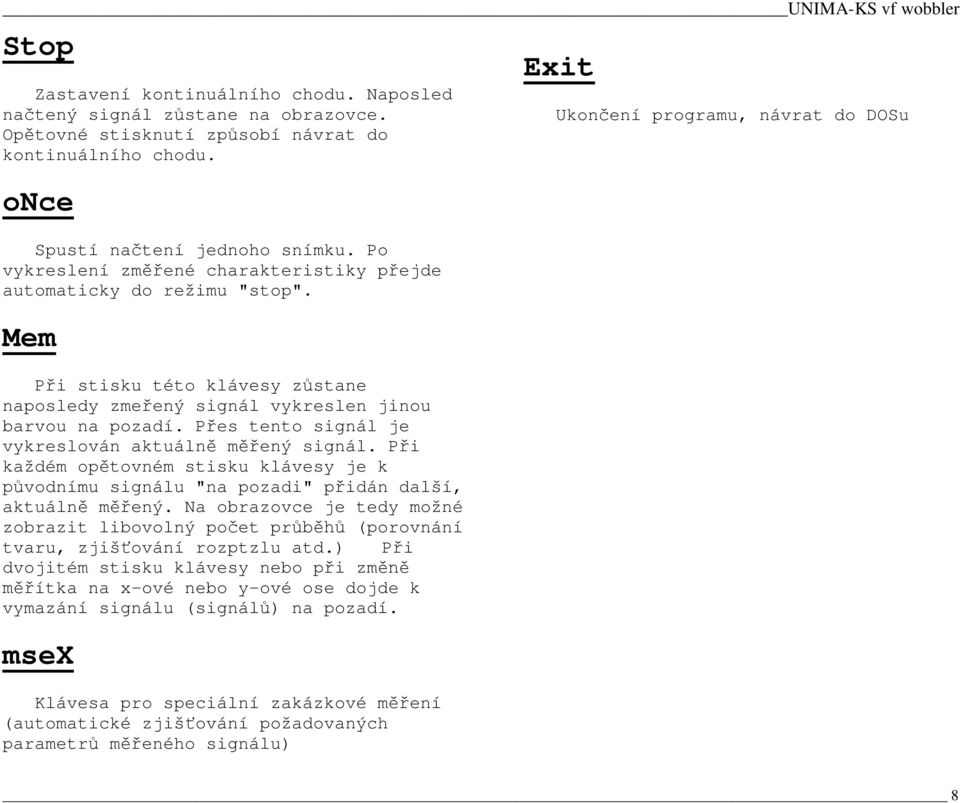

9 Stop Zastavení kontinuálního chodu. Naposled natený signál zstane na obrazovce. Optovné stisknutí zpsobí návrat do kontinuálního chodu. once Spustí natení jednoho snímku. Po vykreslení zmené charakteristiky pejde automaticky do režimu "stop". Mem Pi stisku této klávesy zstane naposledy zmeený signál vykreslen jinou barvou na pozadí. Pes tento signál je vykreslován aktuáln mený signál. Pi každém optovném stisku klávesy je k vodnímu signálu "na pozadi" pidán další, aktuáln mený. Na obrazovce je tedy možné zobrazit libovolný poet pr (porovnání tvaru, zjišování rozptzlu atd.) Pi dvojitém stisku klávesy nebo pi zm ítka na x-ové nebo y-ové ose dojde k vymazání signálu (signál) na pozadí. msex Klávesa pro speciální zakázkové mení (automatické zjišování požadovaných parametr meného signálu) Exit Ukonení programu, návrat do DOSu 8

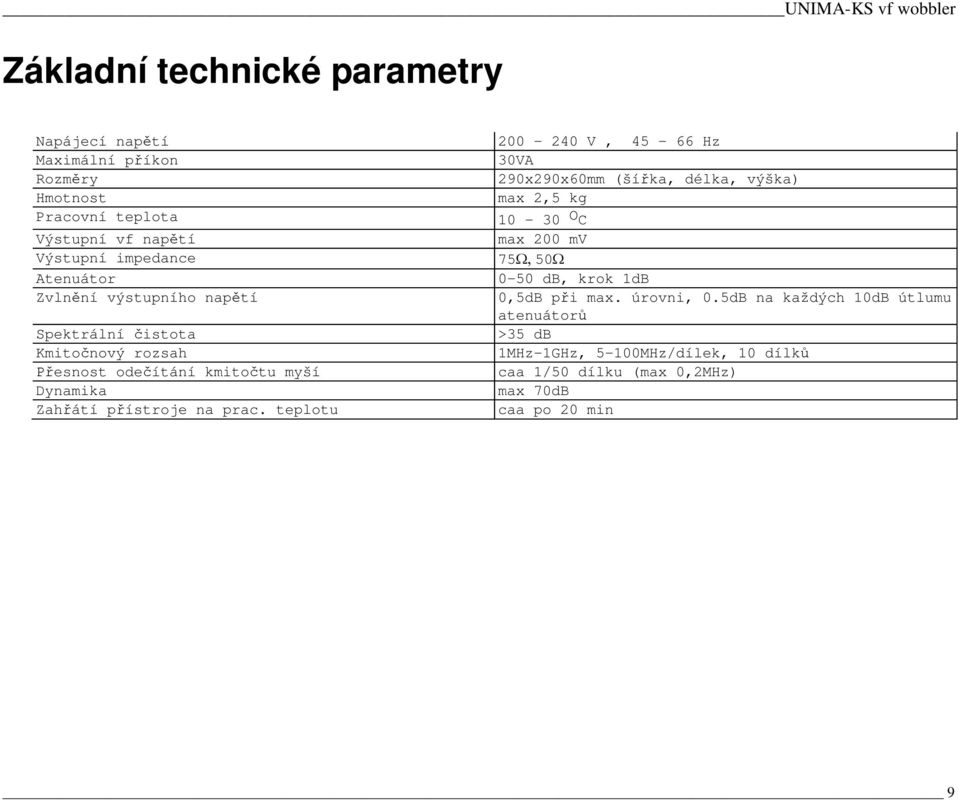

10 Základní technické parametry Napájecí naptí Maximální píkon Rozmry Hmotnost Pracovní teplota Výstupní vf naptí Výstupní impedance Atenuátor Zvlnní výstupního naptí Spektrální istota Kmitonový rozsah esnost odeítání kmitotu myší Dynamika Zahátí pístroje na prac. teplotu V, Hz 30VA 290x290x60mm (šíka, délka, výška) max 2,5 kg O C max 200 mv db, krok 1dB 0,5dB pi max. úrovni, 0.5dB na každých 10dB útlumu atenuátor >35 db 1MHz-1GHz, 5-100MHz/dílek, 10 dílk caa 1/50 dílku (max 0,2MHz) max 70dB caa po 20 min 9
