7. Vektorová grafika

Transkript

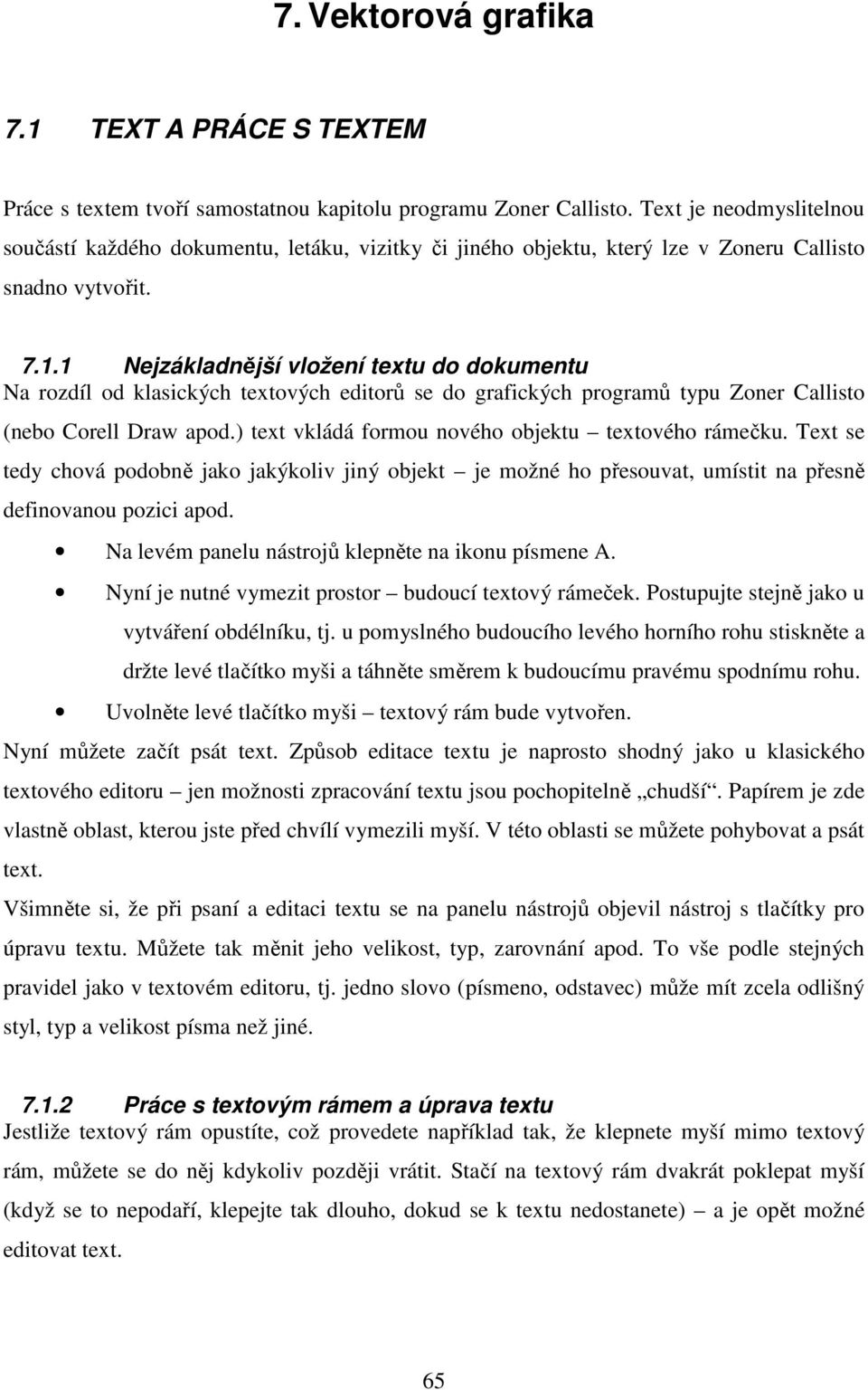

1 7. Vektorová grafika 7.1 TEXT A PRÁCE S TEXTEM Práce s textem tvoří samostatnou kapitolu programu Zoner Callisto. Text je neodmyslitelnou součástí každého dokumentu, letáku, vizitky či jiného objektu, který lze v Zoneru Callisto snadno vytvořit Nejzákladnější vložení textu do dokumentu Na rozdíl od klasických textových editorů se do grafických programů typu Zoner Callisto (nebo Corell Draw apod.) text vkládá formou nového objektu textového rámečku. Text se tedy chová podobně jako jakýkoliv jiný objekt je možné ho přesouvat, umístit na přesně definovanou pozici apod. Na levém panelu nástrojů klepněte na ikonu písmene A. Nyní je nutné vymezit prostor budoucí textový rámeček. Postupujte stejně jako u vytváření obdélníku, tj. u pomyslného budoucího levého horního rohu stiskněte a držte levé tlačítko myši a táhněte směrem k budoucímu pravému spodnímu rohu. Uvolněte levé tlačítko myši textový rám bude vytvořen. Nyní můžete začít psát text. Způsob editace textu je naprosto shodný jako u klasického textového editoru jen možnosti zpracování textu jsou pochopitelně chudší. Papírem je zde vlastně oblast, kterou jste před chvílí vymezili myší. V této oblasti se můžete pohybovat a psát text. Všimněte si, že při psaní a editaci textu se na panelu nástrojů objevil nástroj s tlačítky pro úpravu textu. Můžete tak měnit jeho velikost, typ, zarovnání apod. To vše podle stejných pravidel jako v textovém editoru, tj. jedno slovo (písmeno, odstavec) může mít zcela odlišný styl, typ a velikost písma než jiné Práce s textovým rámem a úprava textu Jestliže textový rám opustíte, což provedete například tak, že klepnete myší mimo textový rám, můžete se do něj kdykoliv později vrátit. Stačí na textový rám dvakrát poklepat myší (když se to nepodaří, klepejte tak dlouho, dokud se k textu nedostanete) a je opět možné editovat text. 65

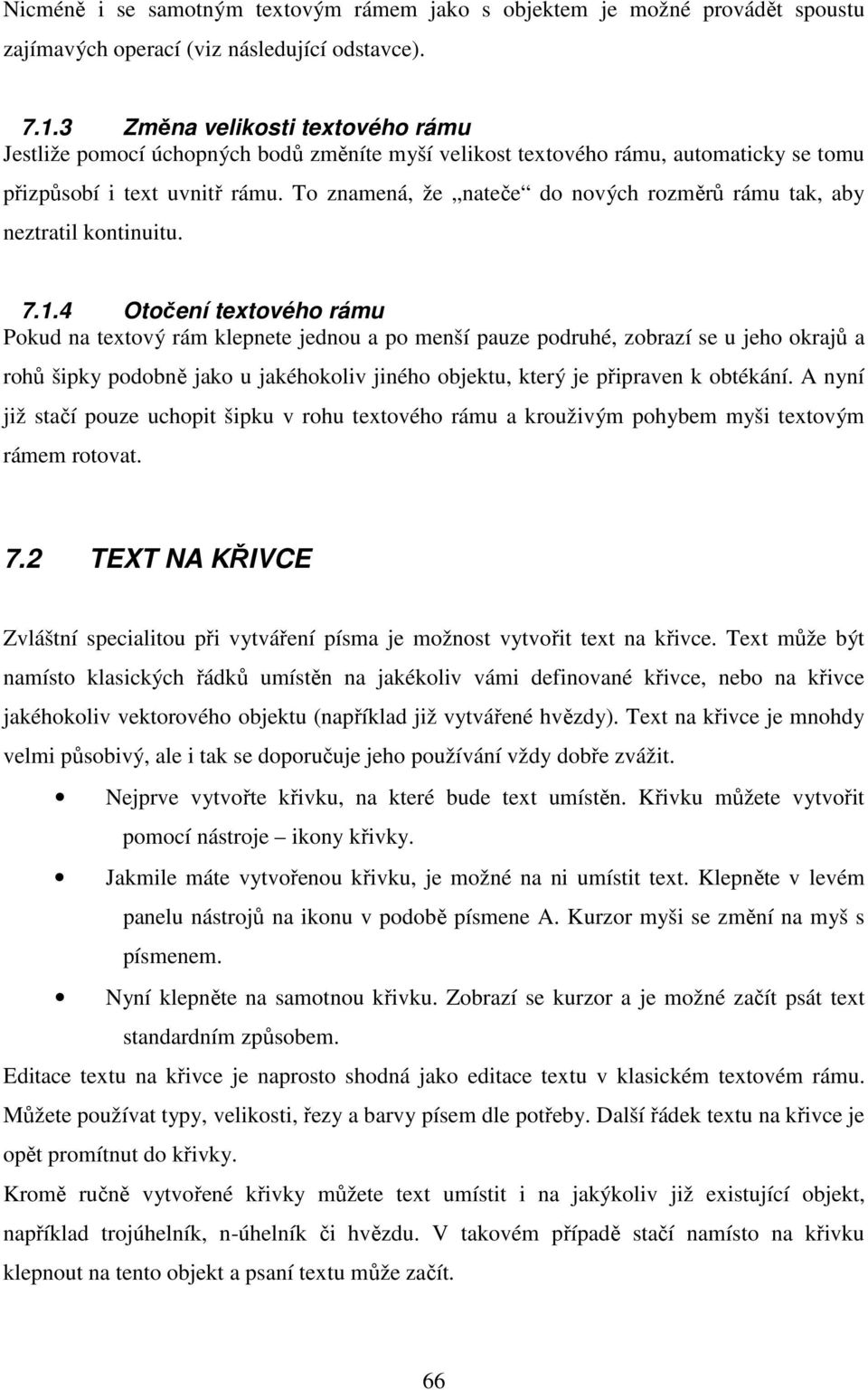

2 Nicméně i se samotným textovým rámem jako s objektem je možné provádět spoustu zajímavých operací (viz následující odstavce) Změna velikosti textového rámu Jestliže pomocí úchopných bodů změníte myší velikost textového rámu, automaticky se tomu přizpůsobí i text uvnitř rámu. To znamená, že nateče do nových rozměrů rámu tak, aby neztratil kontinuitu Otočení textového rámu Pokud na textový rám klepnete jednou a po menší pauze podruhé, zobrazí se u jeho okrajů a rohů šipky podobně jako u jakéhokoliv jiného objektu, který je připraven k obtékání. A nyní již stačí pouze uchopit šipku v rohu textového rámu a krouživým pohybem myši textovým rámem rotovat. 7.2 TEXT NA KŘIVCE Zvláštní specialitou při vytváření písma je možnost vytvořit text na křivce. Text může být namísto klasických řádků umístěn na jakékoliv vámi definované křivce, nebo na křivce jakéhokoliv vektorového objektu (například již vytvářené hvězdy). Text na křivce je mnohdy velmi působivý, ale i tak se doporučuje jeho používání vždy dobře zvážit. Nejprve vytvořte křivku, na které bude text umístěn. Křivku můžete vytvořit pomocí nástroje ikony křivky. Jakmile máte vytvořenou křivku, je možné na ni umístit text. Klepněte v levém panelu nástrojů na ikonu v podobě písmene A. Kurzor myši se změní na myš s písmenem. Nyní klepněte na samotnou křivku. Zobrazí se kurzor a je možné začít psát text standardním způsobem. Editace textu na křivce je naprosto shodná jako editace textu v klasickém textovém rámu. Můžete používat typy, velikosti, řezy a barvy písem dle potřeby. Další řádek textu na křivce je opět promítnut do křivky. Kromě ručně vytvořené křivky můžete text umístit i na jakýkoliv již existující objekt, například trojúhelník, n-úhelník či hvězdu. V takovém případě stačí namísto na křivku klepnout na tento objekt a psaní textu může začít. 66

3 7.2.1 Barvy textu I písmo může být barevné. A co víc, může mít dokonce barvy dvě jednu barvu může tvořit vlastní barva písma a druhou barvu linka ohraničující písmo (ta není za standardních okolností aktivovaná). Text jedno písmeno, slovo, větu či odstavec musíte před nastavením barvy označit do bloku. Poté klepnutím na barevnou paletu dojde k obarvení písmen. Klepnutím na jakoukoliv zvolenou barvu levým tlačítkem myši obarvíte ohraničení (čáru okolo) písmena. Klepnutím na jakoukoliv zvolenou barvu pravým tlačítkem myši obarvíte vlastní výplň písmena. Má-li být písmo nebo čára průhledné, stačí na barevné paletě klepnout na barvu s křížkem. 7.3 VKLÁDÁNÍ EXTERNÍCH ZDROJŮ (obrázky, schémata, tabulky apod.) Kromě vlastnoručně nakreslených vektorových objektů můžete do dokumentu vložit i celou řadu externích objektů. Zoner Callisto jich přitom umí načíst opravdu hodně. A to jak z řady vektorových formátů, tak také celou řadu rastrových typů souborů. Do Zoneru Callisto je tak možné vložit například ilustraci z programů Adobe Illustrator, Correl Draw, AutoCad, dále například formáty wmf, eps apod. Z rastrových souborů pak Zoner Callisto umí prakticky všechny běžně používané typy souborů, tj. bmp, pcx, tif, jpg, gif, tga apod Vložení externího obrázku (rastrového i vektorového) Bez ohledu na to, zda je vkládaný obrázek vektorový, nebo rastrový i bez ohledu na to, jakého je formátu (bmp, gif, pcx, wmf, ai, apod.), Zoner Callisto umí vložit do dokumentu všechny typy stejným způsobem. V hlavní nabídce Zoneru Callisto klepněte na položku Soubor a následně v zobrazené nabídce na položku Import. Zobrazí se nabídka pro procházení strukturou disků počítače. Zde nalezněte v odpovídajícím adresáři obrázek nebo kresbu, kterou si přejete do dokumentu vložit. Jakmile máte soubor s obrázkem vybraný, klepněte na něj a následně klepněte na tlačítko Otevřít. Nyní myší klepněte na místo v dokumentu, kam chcete obrázek umístit bude to jeho pomyslný budoucí levý horní roh. 67

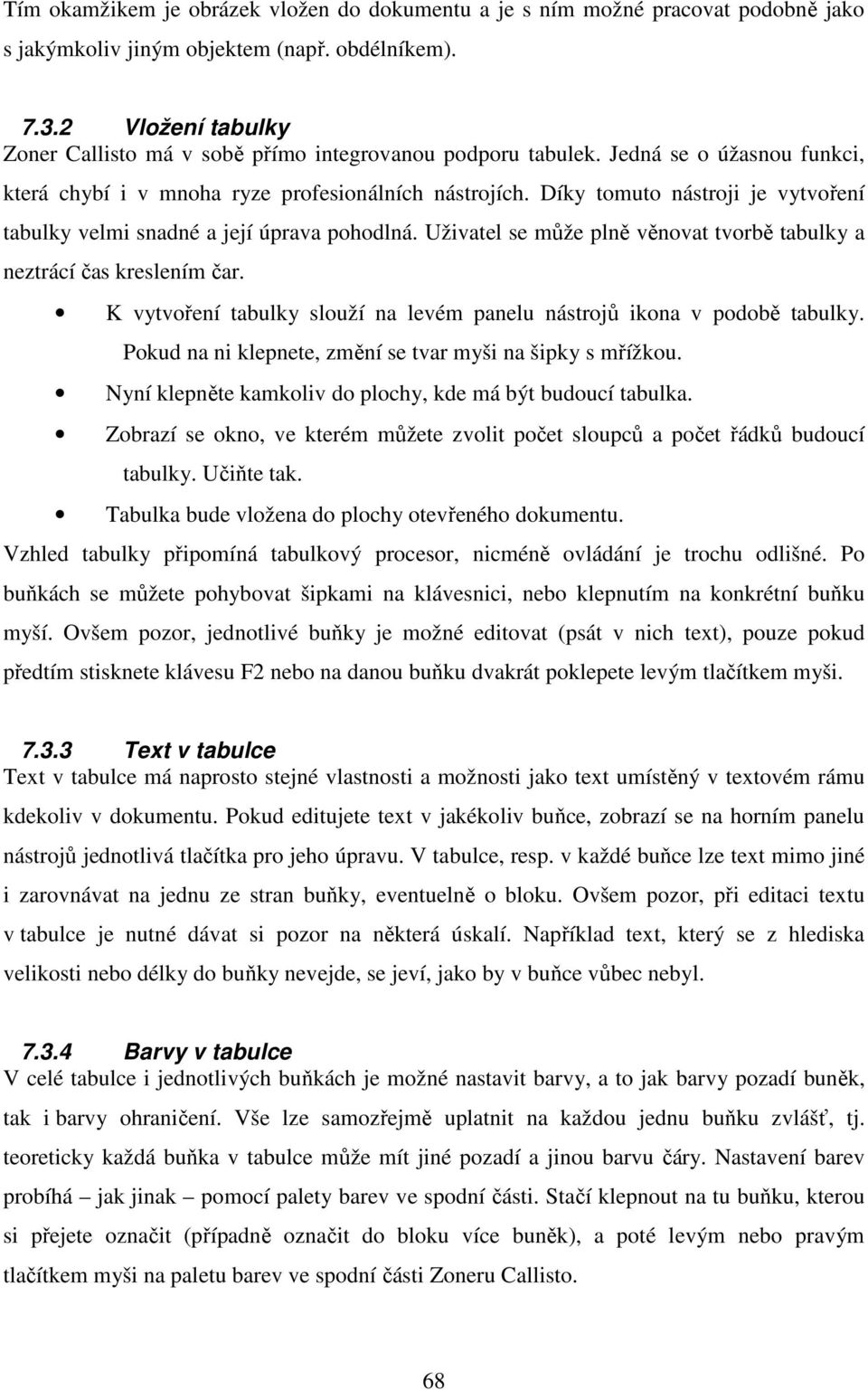

4 Tím okamžikem je obrázek vložen do dokumentu a je s ním možné pracovat podobně jako s jakýmkoliv jiným objektem (např. obdélníkem) Vložení tabulky Zoner Callisto má v sobě přímo integrovanou podporu tabulek. Jedná se o úžasnou funkci, která chybí i v mnoha ryze profesionálních nástrojích. Díky tomuto nástroji je vytvoření tabulky velmi snadné a její úprava pohodlná. Uživatel se může plně věnovat tvorbě tabulky a neztrácí čas kreslením čar. K vytvoření tabulky slouží na levém panelu nástrojů ikona v podobě tabulky. Pokud na ni klepnete, změní se tvar myši na šipky s mřížkou. Nyní klepněte kamkoliv do plochy, kde má být budoucí tabulka. Zobrazí se okno, ve kterém můžete zvolit počet sloupců a počet řádků budoucí tabulky. Učiňte tak. Tabulka bude vložena do plochy otevřeného dokumentu. Vzhled tabulky připomíná tabulkový procesor, nicméně ovládání je trochu odlišné. Po buňkách se můžete pohybovat šipkami na klávesnici, nebo klepnutím na konkrétní buňku myší. Ovšem pozor, jednotlivé buňky je možné editovat (psát v nich text), pouze pokud předtím stisknete klávesu F2 nebo na danou buňku dvakrát poklepete levým tlačítkem myši Text v tabulce Text v tabulce má naprosto stejné vlastnosti a možnosti jako text umístěný v textovém rámu kdekoliv v dokumentu. Pokud editujete text v jakékoliv buňce, zobrazí se na horním panelu nástrojů jednotlivá tlačítka pro jeho úpravu. V tabulce, resp. v každé buňce lze text mimo jiné i zarovnávat na jednu ze stran buňky, eventuelně o bloku. Ovšem pozor, při editaci textu v tabulce je nutné dávat si pozor na některá úskalí. Například text, který se z hlediska velikosti nebo délky do buňky nevejde, se jeví, jako by v buňce vůbec nebyl Barvy v tabulce V celé tabulce i jednotlivých buňkách je možné nastavit barvy, a to jak barvy pozadí buněk, tak i barvy ohraničení. Vše lze samozřejmě uplatnit na každou jednu buňku zvlášť, tj. teoreticky každá buňka v tabulce může mít jiné pozadí a jinou barvu čáry. Nastavení barev probíhá jak jinak pomocí palety barev ve spodní části. Stačí klepnout na tu buňku, kterou si přejete označit (případně označit do bloku více buněk), a poté levým nebo pravým tlačítkem myši na paletu barev ve spodní části Zoneru Callisto. 68

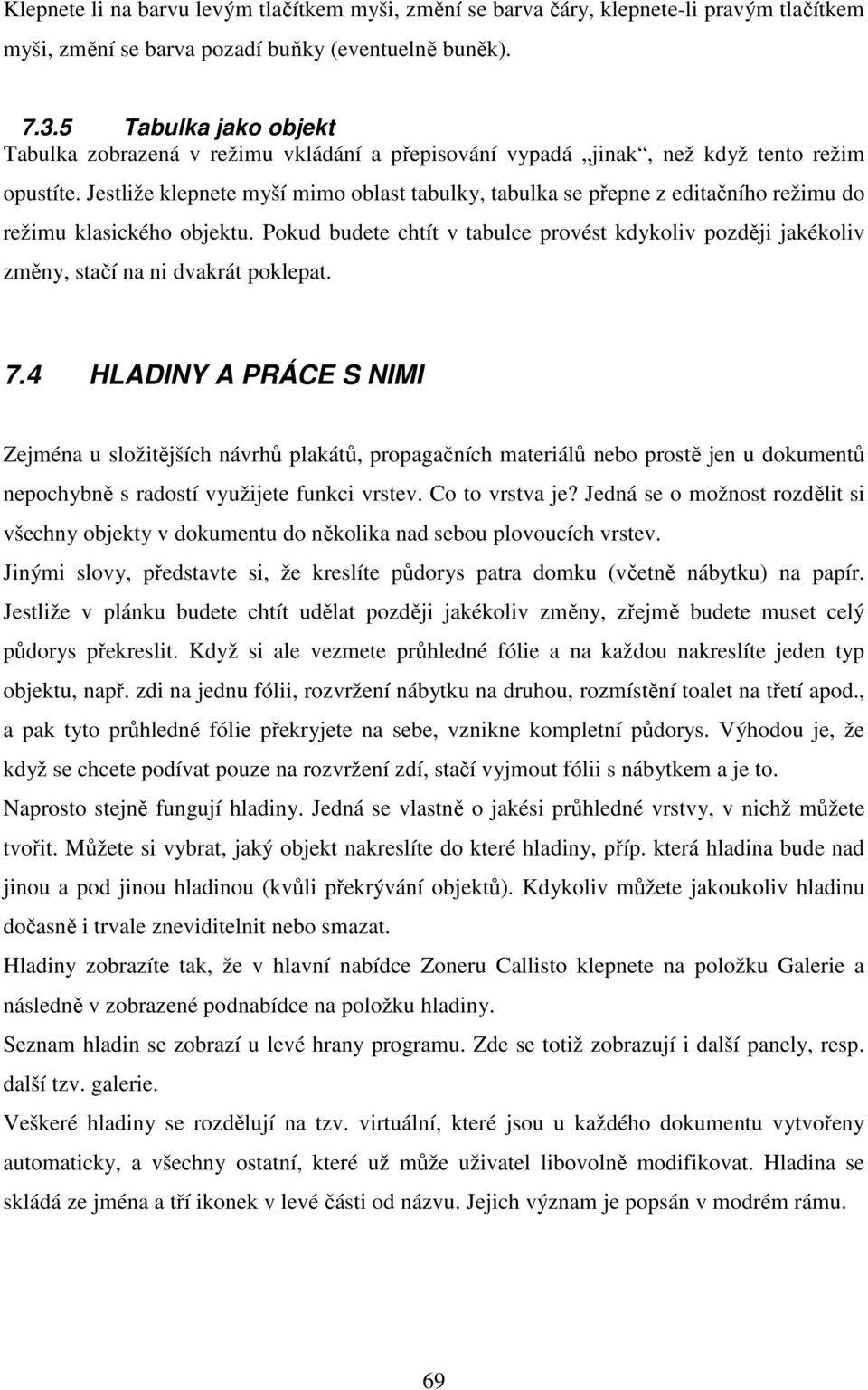

5 Klepnete li na barvu levým tlačítkem myši, změní se barva čáry, klepnete-li pravým tlačítkem myši, změní se barva pozadí buňky (eventuelně buněk) Tabulka jako objekt Tabulka zobrazená v režimu vkládání a přepisování vypadá jinak, než když tento režim opustíte. Jestliže klepnete myší mimo oblast tabulky, tabulka se přepne z editačního režimu do režimu klasického objektu. Pokud budete chtít v tabulce provést kdykoliv později jakékoliv změny, stačí na ni dvakrát poklepat. 7.4 HLADINY A PRÁCE S NIMI Zejména u složitějších návrhů plakátů, propagačních materiálů nebo prostě jen u dokumentů nepochybně s radostí využijete funkci vrstev. Co to vrstva je? Jedná se o možnost rozdělit si všechny objekty v dokumentu do několika nad sebou plovoucích vrstev. Jinými slovy, představte si, že kreslíte půdorys patra domku (včetně nábytku) na papír. Jestliže v plánku budete chtít udělat později jakékoliv změny, zřejmě budete muset celý půdorys překreslit. Když si ale vezmete průhledné fólie a na každou nakreslíte jeden typ objektu, např. zdi na jednu fólii, rozvržení nábytku na druhou, rozmístění toalet na třetí apod., a pak tyto průhledné fólie překryjete na sebe, vznikne kompletní půdorys. Výhodou je, že když se chcete podívat pouze na rozvržení zdí, stačí vyjmout fólii s nábytkem a je to. Naprosto stejně fungují hladiny. Jedná se vlastně o jakési průhledné vrstvy, v nichž můžete tvořit. Můžete si vybrat, jaký objekt nakreslíte do které hladiny, příp. která hladina bude nad jinou a pod jinou hladinou (kvůli překrývání objektů). Kdykoliv můžete jakoukoliv hladinu dočasně i trvale zneviditelnit nebo smazat. Hladiny zobrazíte tak, že v hlavní nabídce Zoneru Callisto klepnete na položku Galerie a následně v zobrazené podnabídce na položku hladiny. Seznam hladin se zobrazí u levé hrany programu. Zde se totiž zobrazují i další panely, resp. další tzv. galerie. Veškeré hladiny se rozdělují na tzv. virtuální, které jsou u každého dokumentu vytvořeny automaticky, a všechny ostatní, které už může uživatel libovolně modifikovat. Hladina se skládá ze jména a tří ikonek v levé části od názvu. Jejich význam je popsán v modrém rámu. 69

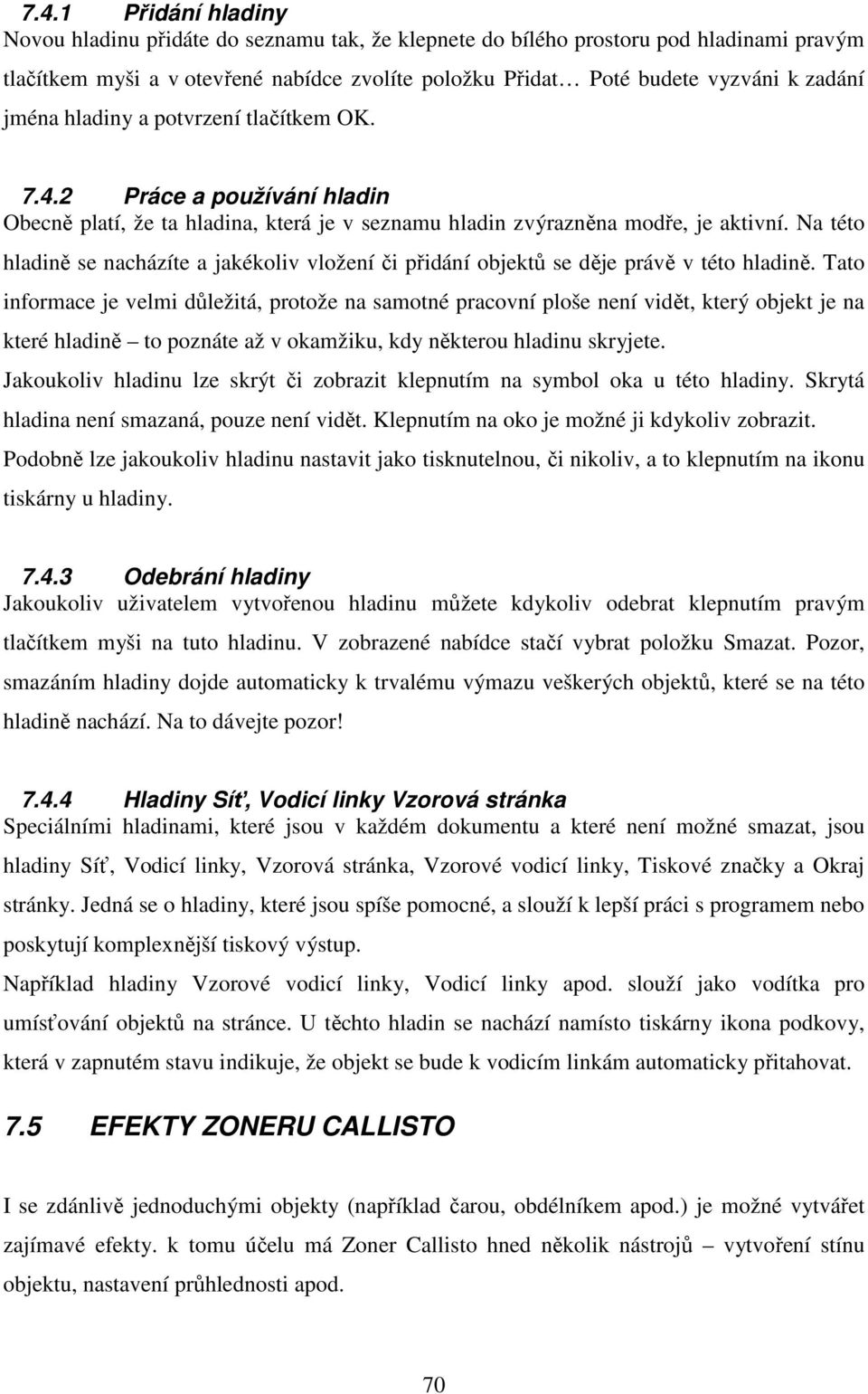

6 7.4.1 Přidání hladiny Novou hladinu přidáte do seznamu tak, že klepnete do bílého prostoru pod hladinami pravým tlačítkem myši a v otevřené nabídce zvolíte položku Přidat Poté budete vyzváni k zadání jména hladiny a potvrzení tlačítkem OK Práce a používání hladin Obecně platí, že ta hladina, která je v seznamu hladin zvýrazněna modře, je aktivní. Na této hladině se nacházíte a jakékoliv vložení či přidání objektů se děje právě v této hladině. Tato informace je velmi důležitá, protože na samotné pracovní ploše není vidět, který objekt je na které hladině to poznáte až v okamžiku, kdy některou hladinu skryjete. Jakoukoliv hladinu lze skrýt či zobrazit klepnutím na symbol oka u této hladiny. Skrytá hladina není smazaná, pouze není vidět. Klepnutím na oko je možné ji kdykoliv zobrazit. Podobně lze jakoukoliv hladinu nastavit jako tisknutelnou, či nikoliv, a to klepnutím na ikonu tiskárny u hladiny Odebrání hladiny Jakoukoliv uživatelem vytvořenou hladinu můžete kdykoliv odebrat klepnutím pravým tlačítkem myši na tuto hladinu. V zobrazené nabídce stačí vybrat položku Smazat. Pozor, smazáním hladiny dojde automaticky k trvalému výmazu veškerých objektů, které se na této hladině nachází. Na to dávejte pozor! Hladiny Síť, Vodicí linky Vzorová stránka Speciálními hladinami, které jsou v každém dokumentu a které není možné smazat, jsou hladiny Síť, Vodicí linky, Vzorová stránka, Vzorové vodicí linky, Tiskové značky a Okraj stránky. Jedná se o hladiny, které jsou spíše pomocné, a slouží k lepší práci s programem nebo poskytují komplexnější tiskový výstup. Například hladiny Vzorové vodicí linky, Vodicí linky apod. slouží jako vodítka pro umísťování objektů na stránce. U těchto hladin se nachází namísto tiskárny ikona podkovy, která v zapnutém stavu indikuje, že objekt se bude k vodicím linkám automaticky přitahovat. 7.5 EFEKTY ZONERU CALLISTO I se zdánlivě jednoduchými objekty (například čarou, obdélníkem apod.) je možné vytvářet zajímavé efekty. k tomu účelu má Zoner Callisto hned několik nástrojů vytvoření stínu objektu, nastavení průhlednosti apod. 70

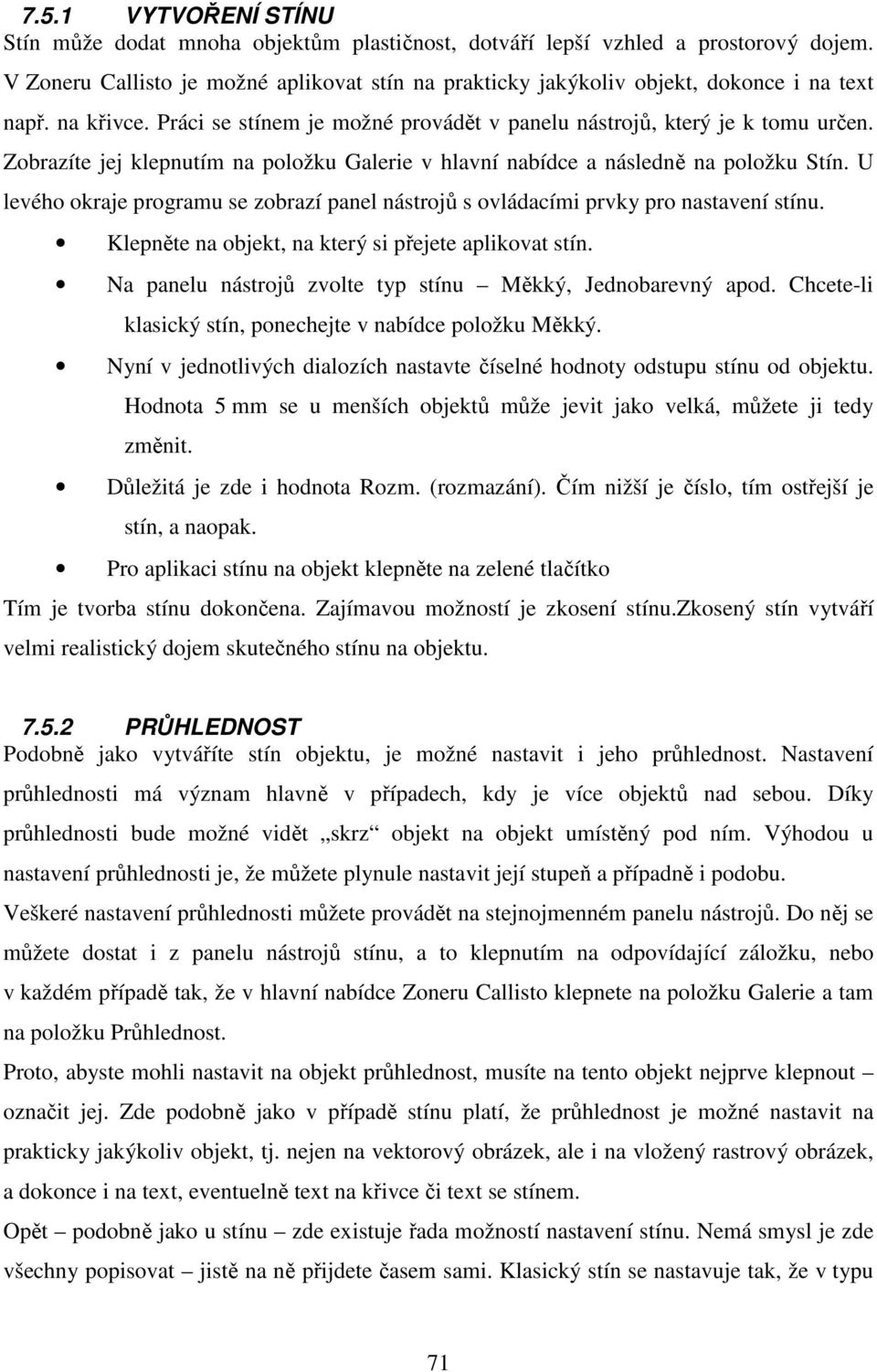

7 7.5.1 VYTVOŘENÍ STÍNU Stín může dodat mnoha objektům plastičnost, dotváří lepší vzhled a prostorový dojem. V Zoneru Callisto je možné aplikovat stín na prakticky jakýkoliv objekt, dokonce i na text např. na křivce. Práci se stínem je možné provádět v panelu nástrojů, který je k tomu určen. Zobrazíte jej klepnutím na položku Galerie v hlavní nabídce a následně na položku Stín. U levého okraje programu se zobrazí panel nástrojů s ovládacími prvky pro nastavení stínu. Klepněte na objekt, na který si přejete aplikovat stín. Na panelu nástrojů zvolte typ stínu Měkký, Jednobarevný apod. Chcete-li klasický stín, ponechejte v nabídce položku Měkký. Nyní v jednotlivých dialozích nastavte číselné hodnoty odstupu stínu od objektu. Hodnota 5 mm se u menších objektů může jevit jako velká, můžete ji tedy změnit. Důležitá je zde i hodnota Rozm. (rozmazání). Čím nižší je číslo, tím ostřejší je stín, a naopak. Pro aplikaci stínu na objekt klepněte na zelené tlačítko Tím je tvorba stínu dokončena. Zajímavou možností je zkosení stínu.zkosený stín vytváří velmi realistický dojem skutečného stínu na objektu PRŮHLEDNOST Podobně jako vytváříte stín objektu, je možné nastavit i jeho průhlednost. Nastavení průhlednosti má význam hlavně v případech, kdy je více objektů nad sebou. Díky průhlednosti bude možné vidět skrz objekt na objekt umístěný pod ním. Výhodou u nastavení průhlednosti je, že můžete plynule nastavit její stupeň a případně i podobu. Veškeré nastavení průhlednosti můžete provádět na stejnojmenném panelu nástrojů. Do něj se můžete dostat i z panelu nástrojů stínu, a to klepnutím na odpovídající záložku, nebo v každém případě tak, že v hlavní nabídce Zoneru Callisto klepnete na položku Galerie a tam na položku Průhlednost. Proto, abyste mohli nastavit na objekt průhlednost, musíte na tento objekt nejprve klepnout označit jej. Zde podobně jako v případě stínu platí, že průhlednost je možné nastavit na prakticky jakýkoliv objekt, tj. nejen na vektorový obrázek, ale i na vložený rastrový obrázek, a dokonce i na text, eventuelně text na křivce či text se stínem. Opět podobně jako u stínu zde existuje řada možností nastavení stínu. Nemá smysl je zde všechny popisovat jistě na ně přijdete časem sami. Klasický stín se nastavuje tak, že v typu 71

8 průhlednosti zvolíte položku Jednobarevná. Tím zajistíte rovnoměrnost průhlednosti. Můžete zvolit a to je důležité i procentuální hodnotu průhlednosti. Pro toto nastavení je nutné klepnout na procentuální číselnou hodnotu pod obrázkem barevných čtverečků. Čím vyšší hodnota průhlednosti, tím bude objekt transparentnější, a naopak. Veškerá nastavení průhlednosti se na objekt aplikují až po klepnutí na tlačítko zelené fajfky. Chcete-li vyzkoušet i další možnosti průhlednosti objektu, můžete použít jiné typy, například křížovou, obdélníkovou či bitmapovou průhlednost. 7.6 DALŠÍ PRÁCE S OBJEKTY Se základními objekty už nepochybně pracovat umíte. Další rozměr práce s objekty se před vámi, ale otevírá v okamžiku, kdy potřebujete pracovat s větším množstvím objektů efektivněji. Právě k tomu je určena tato část Změna polohy objektů V případě, že máte na ploše více objektů, vrství se tyto objekty v takovém pořadí, v jakém je vytváříte.to znamená, že pokud například vytvoříte nadpis a potom teprve vložíte obrázek, který má sloužit jako pozadí tohoto nadpisu, bude tento obrázek nadpis překrývat. Proto je nutné mít nástroj, který dokáže úroveň objektů posouvat nahoru a dolů oproti jiným objektům podle toho, jak potřebujete. Pokud klepnete na jakýkoliv objekt, zobrazí se u něj úchopné body. Navíc se v horní části na panelu nástrojů zobrazí i šipky směřující nahoru a dolů. Právě tyto šipky slouží k přesouvání objektu nahoru nebo dolů na úkor jiných objektů. Šipka nahoru a šipka dolů přesune objekt o jeden sousední objekt nahoru nebo dolů. Šipka s čarou nahoře nebo dole přesune objekt zcela nahoru nebo zcela dolů nad či pod ostatní objekty Zrcadlení objektů V mnoha případech budete potřebovat objekt nebo obrázek jednoduše otočit. Nikoliv ovšem klasickým způsobem, ale zrcadlením. Tato funkce je užitečná hlavně v případech, kdy například motiv obrazu utíká ven z obrazu. Zrcadlit je možné jak ve vertikálním, tak i v horizontálním směru. K zrcadlení slouží tři ikony, umístěné na stejném panelu nástrojů jako ikony pro změnu polohy objektů. Šipky u ikon přehledně naznačují směr, jakým bude zrcadlení provedeno. Stačí pouze na ikonu klepnout a je to. Předtím je pochopitelně nutné mít objekt označen! 72

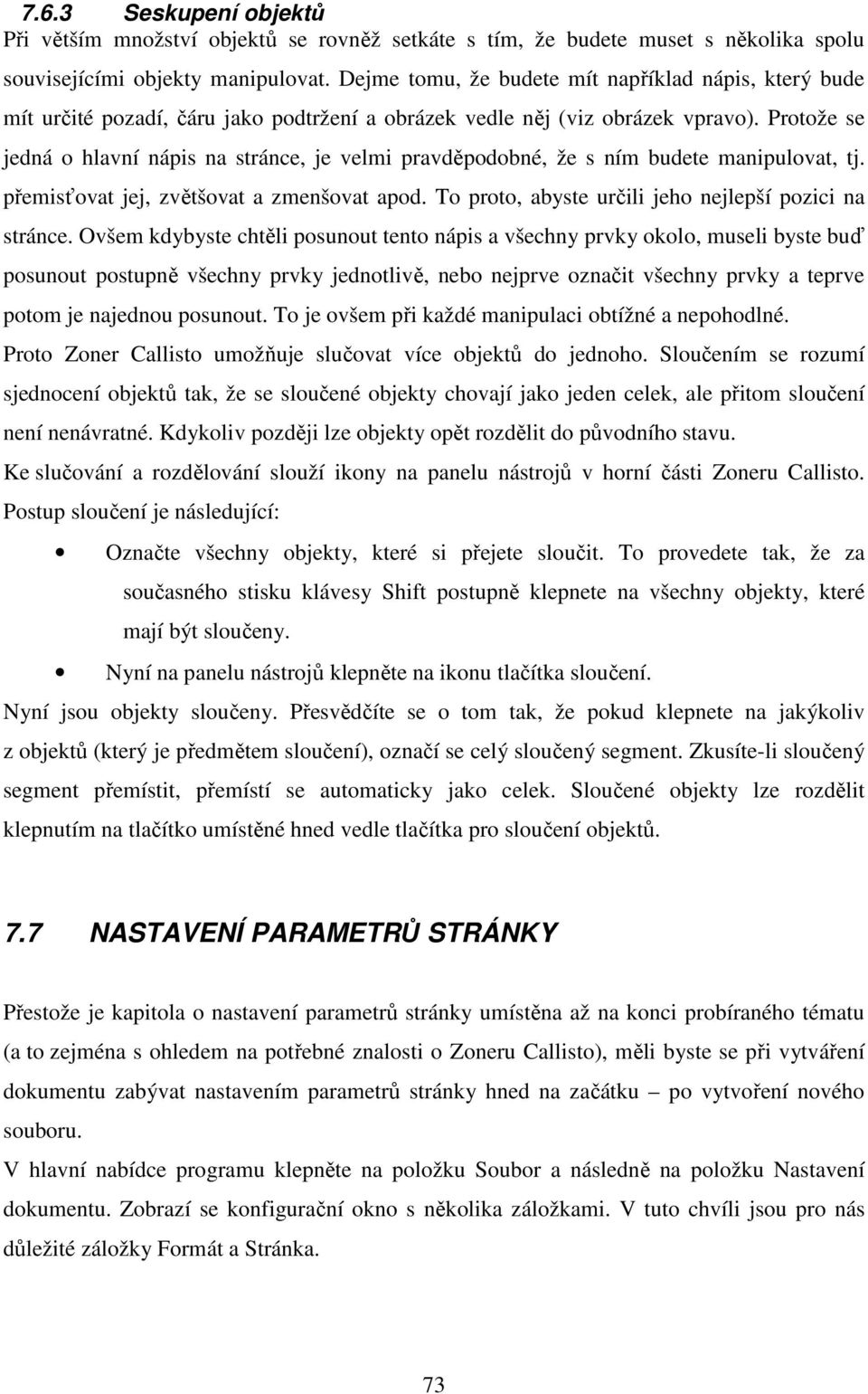

9 7.6.3 Seskupení objektů Při větším množství objektů se rovněž setkáte s tím, že budete muset s několika spolu souvisejícími objekty manipulovat. Dejme tomu, že budete mít například nápis, který bude mít určité pozadí, čáru jako podtržení a obrázek vedle něj (viz obrázek vpravo). Protože se jedná o hlavní nápis na stránce, je velmi pravděpodobné, že s ním budete manipulovat, tj. přemisťovat jej, zvětšovat a zmenšovat apod. To proto, abyste určili jeho nejlepší pozici na stránce. Ovšem kdybyste chtěli posunout tento nápis a všechny prvky okolo, museli byste buď posunout postupně všechny prvky jednotlivě, nebo nejprve označit všechny prvky a teprve potom je najednou posunout. To je ovšem při každé manipulaci obtížné a nepohodlné. Proto Zoner Callisto umožňuje slučovat více objektů do jednoho. Sloučením se rozumí sjednocení objektů tak, že se sloučené objekty chovají jako jeden celek, ale přitom sloučení není nenávratné. Kdykoliv později lze objekty opět rozdělit do původního stavu. Ke slučování a rozdělování slouží ikony na panelu nástrojů v horní části Zoneru Callisto. Postup sloučení je následující: Označte všechny objekty, které si přejete sloučit. To provedete tak, že za současného stisku klávesy Shift postupně klepnete na všechny objekty, které mají být sloučeny. Nyní na panelu nástrojů klepněte na ikonu tlačítka sloučení. Nyní jsou objekty sloučeny. Přesvědčíte se o tom tak, že pokud klepnete na jakýkoliv z objektů (který je předmětem sloučení), označí se celý sloučený segment. Zkusíte-li sloučený segment přemístit, přemístí se automaticky jako celek. Sloučené objekty lze rozdělit klepnutím na tlačítko umístěné hned vedle tlačítka pro sloučení objektů. 7.7 NASTAVENÍ PARAMETRŮ STRÁNKY Přestože je kapitola o nastavení parametrů stránky umístěna až na konci probíraného tématu (a to zejména s ohledem na potřebné znalosti o Zoneru Callisto), měli byste se při vytváření dokumentu zabývat nastavením parametrů stránky hned na začátku po vytvoření nového souboru. V hlavní nabídce programu klepněte na položku Soubor a následně na položku Nastavení dokumentu. Zobrazí se konfigurační okno s několika záložkami. V tuto chvíli jsou pro nás důležité záložky Formát a Stránka. 73

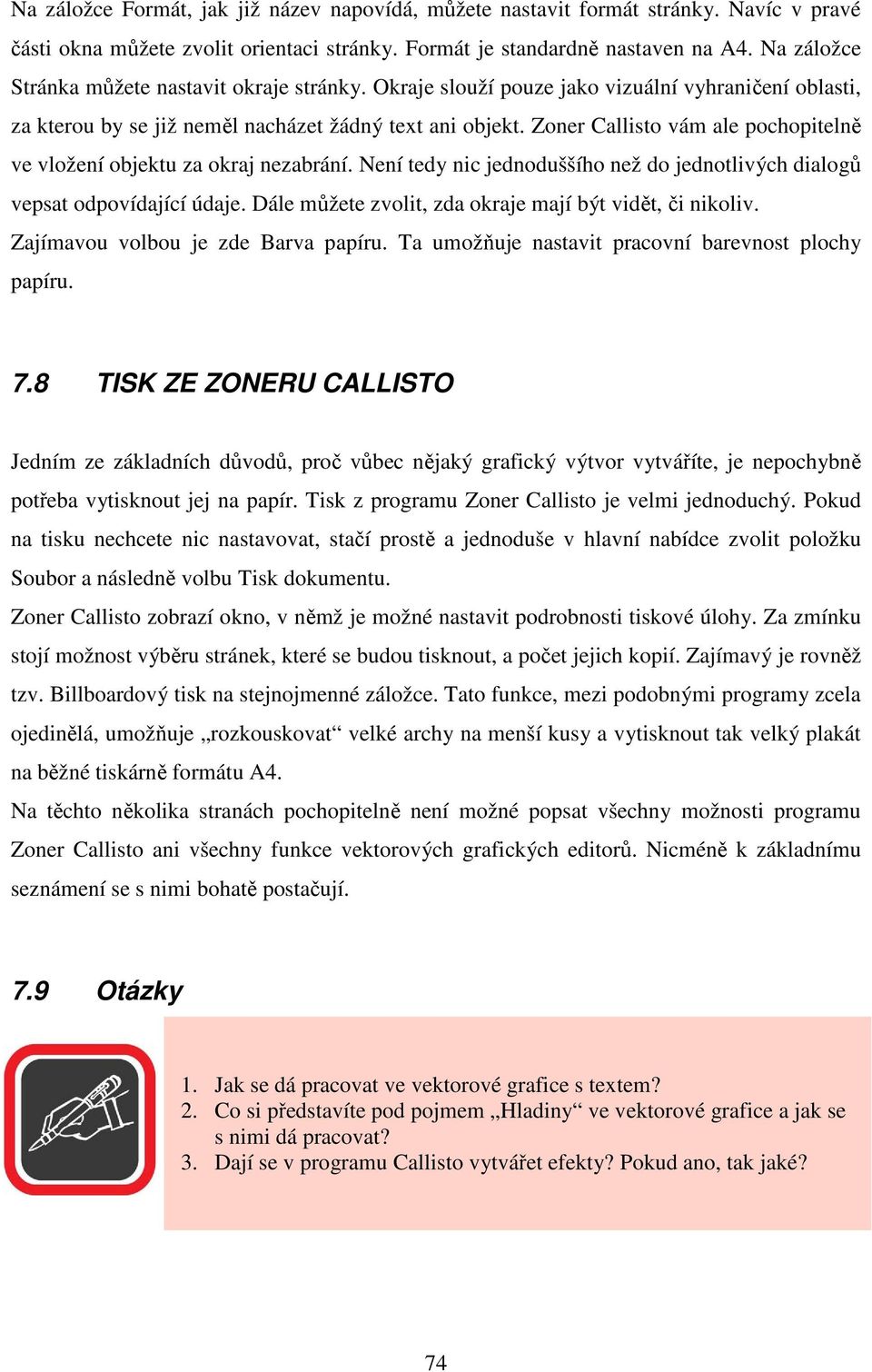

10 Na záložce Formát, jak již název napovídá, můžete nastavit formát stránky. Navíc v pravé části okna můžete zvolit orientaci stránky. Formát je standardně nastaven na A4. Na záložce Stránka můžete nastavit okraje stránky. Okraje slouží pouze jako vizuální vyhraničení oblasti, za kterou by se již neměl nacházet žádný text ani objekt. Zoner Callisto vám ale pochopitelně ve vložení objektu za okraj nezabrání. Není tedy nic jednoduššího než do jednotlivých dialogů vepsat odpovídající údaje. Dále můžete zvolit, zda okraje mají být vidět, či nikoliv. Zajímavou volbou je zde Barva papíru. Ta umožňuje nastavit pracovní barevnost plochy papíru. 7.8 TISK ZE ZONERU CALLISTO Jedním ze základních důvodů, proč vůbec nějaký grafický výtvor vytváříte, je nepochybně potřeba vytisknout jej na papír. Tisk z programu Zoner Callisto je velmi jednoduchý. Pokud na tisku nechcete nic nastavovat, stačí prostě a jednoduše v hlavní nabídce zvolit položku Soubor a následně volbu Tisk dokumentu. Zoner Callisto zobrazí okno, v němž je možné nastavit podrobnosti tiskové úlohy. Za zmínku stojí možnost výběru stránek, které se budou tisknout, a počet jejich kopií. Zajímavý je rovněž tzv. Billboardový tisk na stejnojmenné záložce. Tato funkce, mezi podobnými programy zcela ojedinělá, umožňuje rozkouskovat velké archy na menší kusy a vytisknout tak velký plakát na běžné tiskárně formátu A4. Na těchto několika stranách pochopitelně není možné popsat všechny možnosti programu Zoner Callisto ani všechny funkce vektorových grafických editorů. Nicméně k základnímu seznámení se s nimi bohatě postačují. 7.9 Otázky 1. Jak se dá pracovat ve vektorové grafice s textem? 2. Co si představíte pod pojmem Hladiny ve vektorové grafice a jak se s nimi dá pracovat? 3. Dají se v programu Callisto vytvářet efekty? Pokud ano, tak jaké? 74

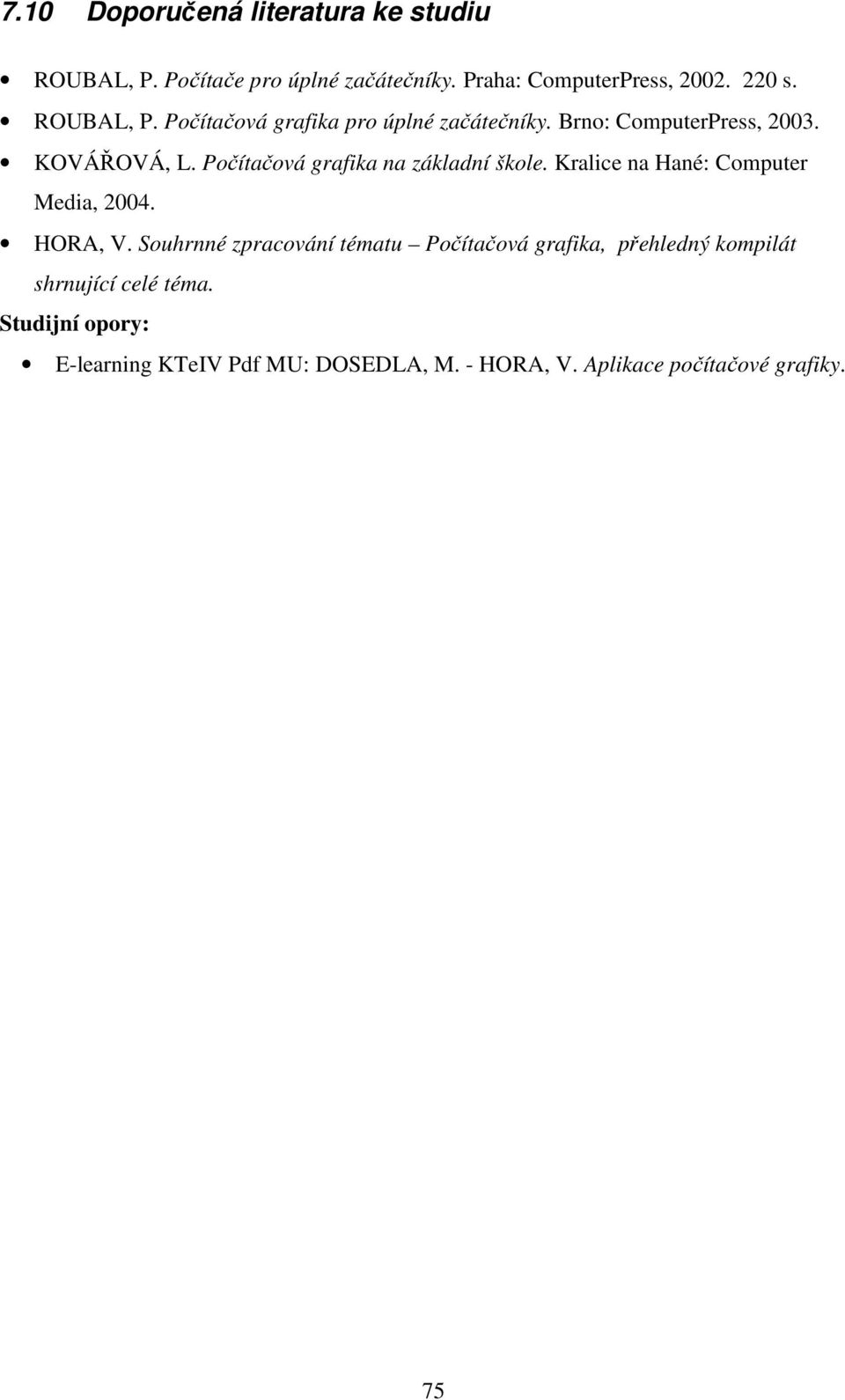

11 7.10 Doporučená literatura ke studiu ROUBAL, P. Počítače pro úplné začátečníky. Praha: ComputerPress, s. ROUBAL, P. Počítačová grafika pro úplné začátečníky. Brno: ComputerPress, KOVÁŘOVÁ, L. Počítačová grafika na základní škole. Kralice na Hané: Computer Media, HORA, V. Souhrnné zpracování tématu Počítačová grafika, přehledný kompilát shrnující celé téma. Studijní opory: E-learning KTeIV Pdf MU: DOSEDLA, M. - HORA, V. Aplikace počítačové grafiky. 75
