1 Mrežni hardware v.as.mr. Samir Lemeš Univerzitet u Zenici Mrežni hardware Brzina prenosa podataka Mrežna oprema Struktuirano kabliranje Optički kablovi Bežične mreže 1

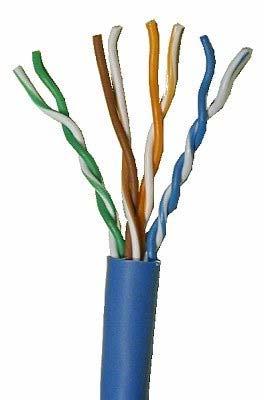

2 UTP (Unshielded Twisted Pair) kabl Optički (fiber optic) kabl Zrak (bežične mreže) Javna telefonska mreža Klasični modem ISDN DSL Kablovska TV UTP (Unshielded Twisted Pair) kabl 8 upletenih bakrenih žica Konektori sa oznakom RJ45 Postoje različite kategorije: Cat3, Cat5, Cat5E,... za različite brzine prenosa Maksimalna dužina: 100 m STP (Shielded Twisted Pair) ima i metalni oklop koji sprečava elektromagnetske smetnje 2

3 Optički (fiber optic) kabl Omogućava velike brzine prenosa podataka Nije osjetljiv na elektromagnetske smetnje Maks. dužina: 2+ km Visoka cijena instalacije i hardvera 3

elektromagnetskim smetnjama, potencijalni sigurnosni problemi, mali domet Za

4 Zrak (bežične mreže) Prednost: nema kablova, estetski aspekti, fleksibilnost lokacija korisnika Nedostaci: zahtijeva se optička vidljivost, podložno elektromagnetskim smetnjama, potencijalni sigurnosni problemi, mali domet Za povezivanje lokalnih mreža u WAN koriste se iznajmljene linije, javna telefonska mreža i kablovska TV 4

5 Brzina prenosa podataka Osnovna jedinica za mjerenje količine podataka je bit (1 b) sadrži samo 1 binarnu cifru (0 ili 1) 1 byte (1 B) sadrži 8 bita Veće jedinice tvore se prefiksima: kilo: k = 2 10 = mega: M = 2 20 = 1024 x giga: G = tera: T = Brzina prenosa podataka Brzina prenosa mjeri se jedinicama: bps (bit per second) Bps (byte per second) Veće jedinice tvore se prefiksima: 1 kbps = 1024 bps 10 3 bps 1 Mbps = 1024 kbps 10 6 bps 1 Gbps = 1024 Mbps 10 9 bps Brzina može biti asimetrična 5

6 Brzina prenosa podataka LAN: 10 Mbps, 100 Mbps, 1 Gbps Klasični modem: 56/33,4 kbps ISDN: 64 i 128 kbps DSL: kbps bežična mreža: 1,5 100 Mbps telefaks: 9,6 kbps GSM: 9,6 kbps Brzina prenosa podataka Proračun brzine prenosa podataka: v = k / t (v-brzina, k-kapacitet, t-vrijeme) Za prenos 1 MB brzinom od 512 kbps je potrebno: t = k / v = 1 MB / 512 kbps t = 8192 kb / 512 kbps = 16 s Treba paziti na razliku između B i b! 6

7 Brzina prenosa podataka Za 1 minutu brzinom od 128 kbps može se prenijeti: k = t v = 1 min 128 kbps k = 60 s 128 kbps = 7680 kb k = 7680 kb / 8 = 960 kb Mrežna oprema Pasivna oprema: mrežni kabl hub utičnica (patch panel) Aktivna oprema: switch bridge router 7

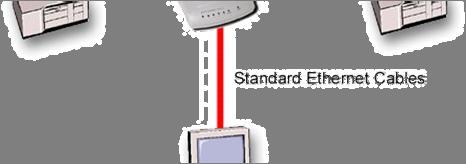

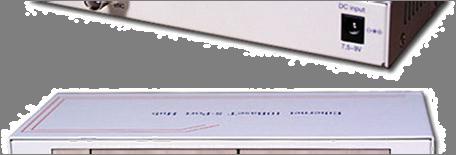

8 Mrežna oprema Hub služi za povezivanje više od 2 računara u LAN Od broja portova zavisi broj računara koji se mogu povezati: 5, 8, 16, 24 Svaki paket podataka koji se pošalje s jednog računara prosljeđuje se svim računarima u mreži; nepovoljno za mreže sa više od 10 računara ili sa velikim mrežnim prometom Mrežna oprema 8

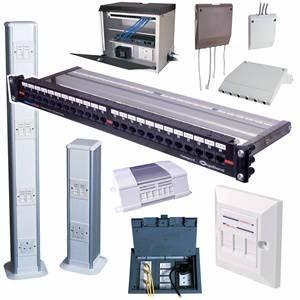

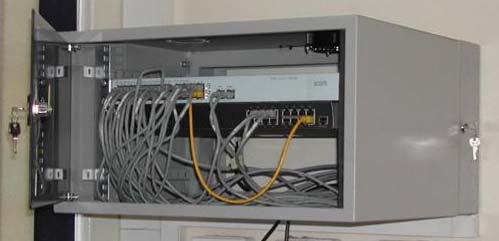

9 Mrežna oprema Switch ima istu namjenu kao i hub Sadrži elektronske komponente koji vrše usmjeravanje podataka Paketi podataka se usmjeravaju samo na odredište, što smanjuje ukupnu količinu mrežnog saobraćaja Struktuirano kabliranje Jeftina varijanta mreže: UTP kablovi sa ručno pravljenim konektorima Nedostatak: loš kvalitet, nepostizanje garantovane brzine prenosa, nepouzdanost Struktuirano kabliranje: utičnice, patch paneli, komunikacijski ormari; veća cijena i veći kvalitet 9

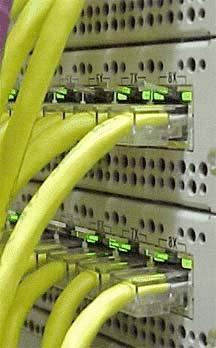

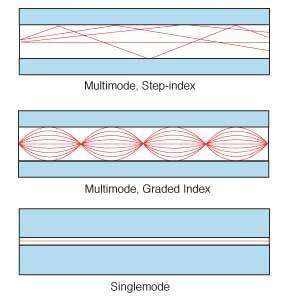

10 Struktuirano kabliranje Optički kablovi Zasniva se na prenosu svjetlosti kroz plastična ili staklena vlakna 10

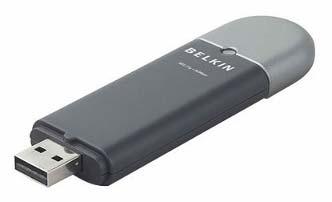

11 Bežična mreža Zasniva se na radio talasima Frekvencije: 2,4 ili 5 GHz Adapter Access Point Antena 11
