NÁVOD K OBSLUZE Objednací číslo:

Transkript

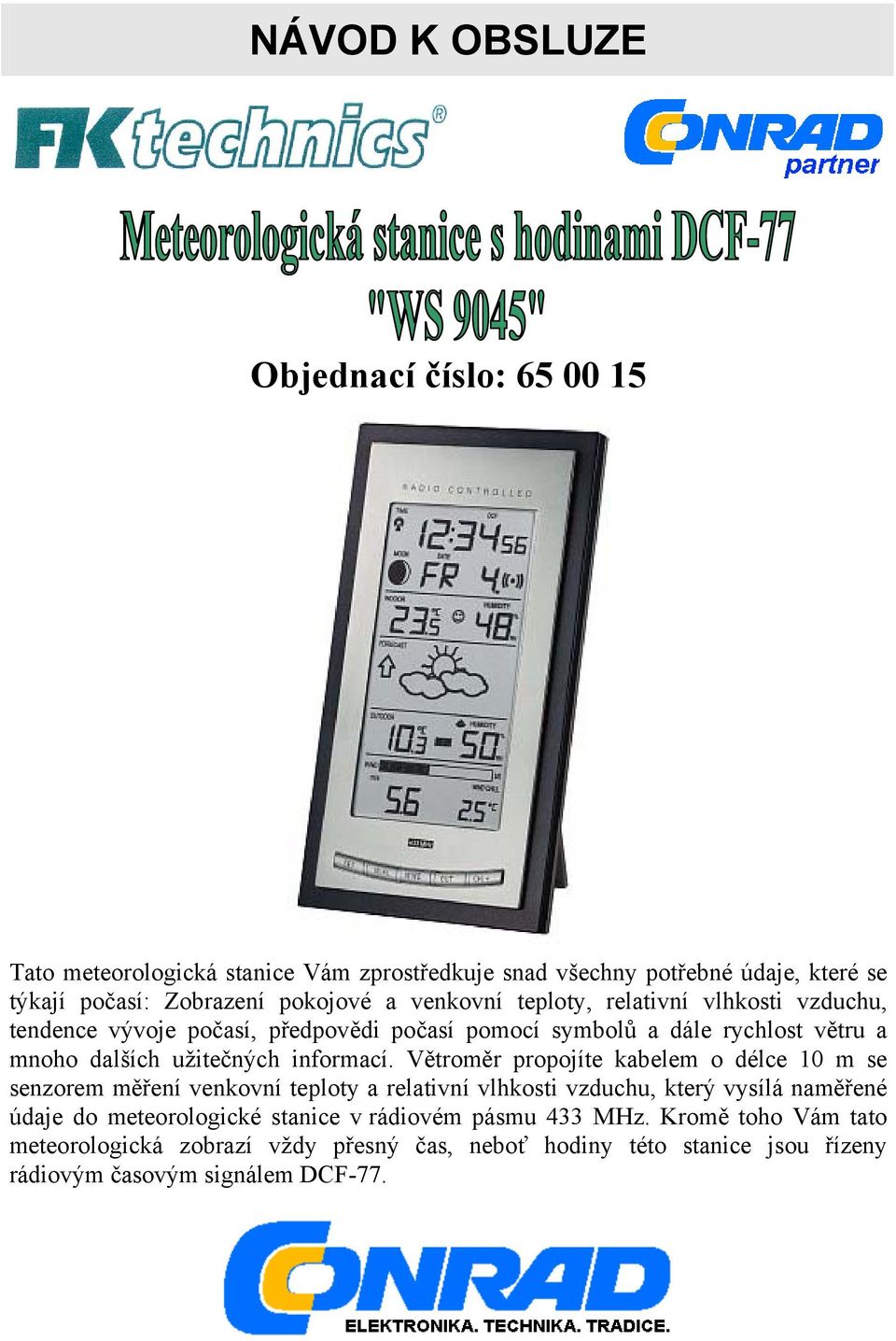

1 NÁVOD K OBSLUZE Objednací číslo: Tato meteorologická stanice Vám zprostředkuje snad všechny potřebné údaje, které se týkají počasí: Zobrazení pokojové a venkovní teploty, relativní vlhkosti vzduchu, tendence vývoje počasí, předpovědi počasí pomocí symbolů a dále rychlost větru a mnoho dalších užitečných informací. Větroměr propojíte kabelem o délce 10 m se senzorem měření venkovní teploty a relativní vlhkosti vzduchu, který vysílá naměřené údaje do meteorologické stanice v rádiovém pásmu 433 MHz. Kromě toho Vám tato meteorologická zobrazí vždy přesný čas, neboť hodiny této stanice jsou řízeny rádiovým časovým signálem DCF-77.

2 Obsah Strana ÚVOD... 4 POPIS VÝROBKU... 5 METEOROLOGICKÁ STANICE... 5 Krátký přehled funkcí měření (zobrazení) pomocí meteorologické stanice:... 5 VENKOVNÍ SENZORY... 6 VENKOVNÍ SENZOR MĚŘENÍ TEPLOTY A RELATIVNÍ VLHKOSTI VZDUCHU... 6 VĚTROMĚR (MĚŘIČ RYCHLOSTI VĚTRU)... 6 VLOŽENÍ A VÝMĚNA BATERIÍ (METEOROLOGICKÁ STANICE)... 7 VLOŽENÍ A VÝMĚNA BATERIÍ (VENKOVNÍ SENZOR)... 7 ZÁKLADNÍ NASTAVENÍ METEOROLOGICKÉ STANICE... 8 NOVÉ ZÁKLADNÍ NASTAVENÍ PŘÍSTROJŮ... 9 PŘÍJEM ČASOVÉHO SIGNÁLU DCF OVLÁDACÍ TLAČÍTKA METEOROLOGICKÉ STANICE ZOBRAZENÍ NA DISPLEJI (LCD) METEOROLOGICKÉ STANICE REŽIM RUČNÍHO NASTAVENÍ METEOROLOGICKÉ STANICE NASTAVENÍ KONTRASTU DISPLEJE (LCD) NASTAVENÍ (POSUNUTÍ) ČASOVÉHO PÁSMA ZAPNUTÍ NEBO VYPNUTÍ PŘÍJMU ČASOVÉHO RÁDIOVÉHO SIGNÁLU DCF NASTAVENÍ FORMÁTU ZOBRAZENÍ ČASU NA 12 HODIN NEBO NA 24 HODIN RUČNÍ NASTAVENÍ ČASU RUČNÍ NASTAVENÍ KALENDÁŘE (DATA) NASTAVENÍ DOBY TRVÁNÍ OPAKOVANÉHO BUZENÍ NEBOLI DOSPÁVÁNÍ SNOOZE NASTAVENÍ ZOBRAZENÍ TEPLOTY VE STUPNÍCH CELSIA NEBO FAHRENHEITA NASTAVENÍ CITLIVOSTI PŘEPÍNÁNÍ ZOBRAZENÍ SYMBOLŮ PŘEDPOVĚDI POČASÍ PŘEDČASNÉ PŘERUŠENÍ REŽIMU RUČNÍHO NASTAVENÍ NASTAVENÍ BUDÍKU NEBOLI ALARMU (ČAS BUZENÍ, ZAPNUTÍ A VYPNUTÍ) ZAPNUTÍ FUNKCE OPAKOVANÉHO BUZENÍ A PŘERUŠENÍ (VYPNUTÍ) SIGNÁLU BUZENÍ SYMBOLY MĚSÍČNÍCH FÁZÍ PŘEDPOVĚĎ POČASÍ A ZOBRAZENÍ TENDENCE VÝVOJE POČASÍ SYMBOLY PŘEDPOVĚDI POČASÍ ZOBRAZENÍ TENDENCE VÝVOJE POČASÍ POKOJOVÁ TEPLOTA A VZDUŠNÁ VLHKOST + SYMBOLY KOMFORTU INDIKÁTORY (SYMBOLY) KOMFORTU ZOBRAZENÍ A VYMAZÁNÍ NAMĚŘENÝCH HODNOT VNITŘNÍM SENZOREM STANICE VENKOVNÍ TEPLOTA A RELATIVNÍ VLHKOST VZDUCHU ZOBRAZENÍ A VYMAZÁNÍ NAMĚŘENÝCH HODNOT VENKOVNÍM SENZOREM ZOBRAZENÍ A VYMAZÁNÍ NAMĚŘENÝCH HODNOT TEPLOTY ROSNÉHO BODU ÚDAJE O RYCHLOSTI VĚTRU, BEAUFORTOVA STUPNICE, WINDCHILL VYSVĚTLENÍ POJMU POCIŤOVANÁ TEPLOTA (WINDCHILL) ZOBRAZENÍ A VYMAZÁNÍ NAMĚŘENÝCH HODNOT VĚTROMĚREM

3 BEAUFORTOVA STUPNICE SÍLY VĚTRU OSVĚTLENÍ DISPLEJE (NEEXISTUJE) VENKOVNÍ SENZOR MĚŘENÍ TEPLOTY A RELATIVNÍ VLHKOSTI VZDUCHU TEST PŘÍJMU V PÁSMU 433 MHZ MONTÁŽ A UMÍSTĚNÍ JEDNOTLIVÝCH JEDNOTEK UMÍSTĚNÍ A MONTÁŽ VĚTROMĚRU UMÍSTĚNÍ A MONTÁŽ VENKOVNÍHO SENZORU UMÍSTĚNÍ A MONTÁŽ METEOROLOGICKÉ STANICE: ČIŠTĚNÍ A ÚDRŽBA TECHNICKÉ ÚDAJE DŮLEŽITÁ UPOZORNĚNÍ (RUČENÍ) PRAKTICKÉ TIPY: TECHNIKA PŘENOSU V PÁSMU 433 MHZ

4 Úvod Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup naší moderní rádiové meteorologické stanice pro domácí použití, která představuje velkolepé řemeslné umění. Tato stanice Vám nabízí následující funkce: Přesné zobrazení času, data a kalendáře (DCF-77), zobrazení měsíčních fází, pokojové a venkovní teploty, pokojové a venkovní relativní vlhkosti vzduchu s informacemi o rosném bodě, zobrazení rychlosti větru, zobrazení takzvané pociťované teploty (Windchill) a mnoho dalších užitečných informací. Konstrukce výrobku odpovídá evropským a národním normám a směrnicím ohledně elektromagnetické slučitelnosti. Výrobek nese značku CE a byla u něho doložena shoda s příslušnými normami. Odpovídající prohlášení a doklady jsou uloženy u výrobce. Abyste přístroj uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je třeba abyste tento návod k obsluze dodržovali! Koupí tohoto výrobku jste získali přístroj, který odpovídá nejnovějšímu stavu techniky. Ovládání přístroje je velice jednoduché a snadno srozumitelné. Proto, abyste získali lepší přehled o optimálním používání této meteorologické stanice, je třeba, abyste si tento návod pozorně přečetli. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení do provozu a k obsluze. Jestliže výrobek předáte nebo prodáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst! 4

5 Popis výrobku Meteorologická stanice Otvor pro zavěšení na stěnu Displej (LCD) Bateriové pouzdro Ovládací tlačítka Opěrka (stojánek) Krátký přehled funkcí měření (zobrazení) pomocí meteorologické stanice: Hodiny řízené časovým signálem DCF -77 s možností ručního nastavení času. Možnost vypnutí příjmu signálu DCF-77 nebo možnost jeho zapnutí (vynucení příjmu rádiového časového signálu DCF-77). Zobrazení času ve formátu 12 nebo 24 hodin Hodiny a minuty, zobrazení sekund, zkratka dne v týdnu a kalendářní datum (den v měsíci), zobrazení roku a měsíce je možné pouze v režimu nastavení. Funkce budíku s možností opakovaného buzení neboli dospávání (SNOOZE). Nastavení (posunutí) časového pásma ± 12 hodin. Zobrazení 12 měsíčních fází během celého roku. Předpověď počasí pomocí 3 symbolů zobrazení. Zobrazení tendence vývoje počasí (tlaku vzduchu). Zobrazení teploty ve C nebo ve F (volitelné). Zobrazení pokojové a venkovní teploty s ukládáním minimální a maximální naměřené teploty do paměti společně s časem této události. Zobrazení relativní pokojové a venkovní vzdušné vlhkosti v % (RH%) s ukládáním minimální a maximální naměřené hodnoty do paměti. Zobrazení rosného bodu ve C nebo ve F s ukládáním minimální a maximální naměřené teploty rosného bodu do paměti společně s časem této události. Rychlost větru (síla větru) - možnost volby v km/h, m/s, mph (míle za hodinu) uzle s ukládáním minimální a maximální naměřené teploty rosného bodu do paměti společně s časem této události. Zobrazení pociťované teploty (windchill) ve C nebo ve F s ukládáním minimální a maximální naměřené teploty do paměti společně s časem této události. Sloupcový diagram síly větru ve formě Beaufortova stupnice. Možnost nastavení kontrastu displeje Indikace vybitých baterií. Umístění stanice na stůl nebo její zavěšení na stěnu 5

6 Venkovní senzory Venkovní senzor měření teploty a relativní vlhkosti vzduchu Ochranný kryt proti dešti Nástěnný držák Bezdrátový (rádiový) přenos naměřené venkovní teploty a relativní vlhkosti vzduchu do meteorologické stanice v pásmu 433 MHz. Tento senzor přijímá signály naměřené větroměrem (kabelem) a vysílá je v pásmu 433 MHz do meteorologické stanice. Senzor lze připevnit na stěnu nebo na stožár. Větroměr (měřič rychlosti větru) Nástěnný držák Měří rychlost a poryvy větru a tyto naměřené údaje přenáší kabelem o délce 10 m do senzoru měření venkovní teploty a relativní vlhkosti vzduchu. Nepotřebuje žádné baterie, jeho napájení zajišťuje senzor měření venkovní teploty a relativní vlhkosti vzduchu pomocí propojovacího kabelu. Tento senzor lze připevnit i ke stožáru (sloupu) pomocí přiložených kabelových objímek. 6

7 Vložení a výměna baterií (meteorologická stanice) Meteorologická stanice je napájena 3 tužkovými (alkalickými) bateriemi 1,5 V typu AA, IEC LR6 (mignon). Nutnost výměny baterií je indikována na displeji symbolem baterie. Při vkládání baterií dodržujte následující postup: 1. Prstem nebo jiným vhodným předmětem otevřete kryt bateriového pouzdra na zadní straně přístroje a sundejte jej. 2. Do pouzdra vložte 3 baterie se správnou polaritou (viz označení polarity v pouzdře). 3. Kryt bateriového pouzdra opět nasaďte a uzavřete. Vložení a výměna baterií (venkovní senzor) Venkovní senzor měření teploty relativní vlhkosti vzduchu je napájen 2 bateriemi 1,5 V 3 tužkovými (alkalickými) bateriemi 1,5 V typu AA, IEC LR6 (mignon). Při vkládání baterií dodržujte následující postup: 1. Sundejte kryt bateriového pouzdra 2. Do pouzdra vložte 2 baterie se správnou polaritou (viz označení polarity v pouzdře). 3. Kryt bateriového pouzdra opět nasaďte a uzavřete. Upozornění: V případě výměny baterií v jedné jednotce musejí být znovu nastaveny všechny jednotky. Je to nutné z toho důvodu, neboť venkovní senzor po uvedení do provozu začne do meteorologické stanice vysílat náhodný bezpečnostní kód, který musí být během 3 minut po uvedení do provozu stanicí zachycen a uložen do paměti. Výměna baterií: Doporučujeme provést 1 x ročně výměnu všech baterií za účelem zajištění optimální funkce všech jednotek. Šetřete a neohrožujte životní prostředí! Vybité baterie vyhazujte do speciálních sběrných nádob. 7

8 Základní nastavení meteorologické stanice 1. Protáhněte nejprve kabel větroměru jeho nástěnným držákem. Spojte tento držák zaklesnutím do západky s tělesem větroměru. 2. Sundejte ze senzoru měření venkovní teploty a relativní vlhkosti vzduchu ochranný kryt proti dešti, abyste umožnili přístup k zástrčce pro připojení kabelu větroměru. Zaklapněte kabel větroměru do zástrčky odkrytého senzoru měření venkovní teploty a relativní vlhkosti vzduchu. 3. Vložte nyní baterie do venkovního senzoru - viz kapitola Vložení a výměna baterií (venkovní senzor). 4. Vložte baterie do meteorologické stanice - viz kapitola Vložení a výměna baterií (meteorologická stanice). Po vložení baterií se na displeji stanice krátce rozsvítí jeho všechny segmenty. Poté se zobrazí pokojová teplota a vzdušná vlhkost, čas na hodinách s hodnotou 0:00 a datum WE 1, symbol fáze měsíce a dále symbol počasí sluníčko s mraky. Pokud se tyto údaje a symboly nezobrazí během 15 sekund, musíte znovu vyndat baterie na dobu aspoň 3 minuty a znovu je do stanice vložit. Jakmile se na displeji zobrazí pokojová teplota, můžete přejít ke kroku Meteorologická stanice začne během několika sekund přijímat signály z venkovního senzoru: Naměřenou hodnotu venkovní teploty a relativní vlhkosti vzduchu, jakož i údaje naměřené větroměrem. Na displeji stanice by mělo dojít k zobrazení venkovní teploty. Pokud se tento údaj nezobrazí na displeji stanice během 3 minut, musíte znovu vyndat baterie ze všech jednotek a zopakovat krok 2 a další kroky. 6. Po vložení baterií spustí meteorologická stanice otestování přenosu signálu, které bude trvat cca 15 minut. Během této doby přijímá stanice každých 8 sekund naměřené údaje z venkovního senzoru. Tuto prodlevu můžete též využít k vlastnímu přezkoušení stanice stisknutím ovládacích tlačítek k zobrazení různých údajů, které naměřily venkovní senzory. 7. Po skončení této 15-minutové fáze se spustí automaticky příjem časového signálu 8

9 DCF-77. Upozornění: Stisknete-li během testovací fáze tlačítko [ALM/+], dojde k okamžitému vynucenému zapnutí příjmu časového signálu DCF-77. Tato fáze trvá za normálních podmínek 3-5 minut. Nedojde-li k příjmu časového signálu DCF-77 během 10 minut (nedostupný signál z vysílače), musíte tlačítkem [SET] vyvolat režim nastavení času a změnit ručně buď čas nebo datum, abyste aktivovali příjem časového signálu DCF-77. Hodiny se poté pokusí každou celou hodinu o příjem časového signálu DCF-77. Jestliže bude později příjem tohoto časového signálu úspěšný, dojde k přepsání času, který byl nastaven ručně. Tento časový signál DCF-77 aktualizuje datum i čas (viz kapitoly Příjem časového signálu DCF-77 a Ruční nastavení času ). Pokud meteorologická stanice tento signál vůbec nezachytí, nastavte čas a datum ručně viz kapitoly Zapnutí nebo vypnutí příjmu časového rádiového signálu DCF-77, Ruční nastavení času a Ruční nastavení kalendáře (data) Tím je meteorologická stanice připravena k dalšímu provozu. Upozornění: V případě výměny baterií počkejte před vložením nových baterií alespoň 3 minuty, neboť by se mohly objevit poruchy s bezdrátovým přenosem naměřených údajů viz další kapitola Nové základní nastavení přístrojů. Nové základní nastavení přístrojů Pokud nastane jeden nebo více z následujících případů, musíte provést nové základní nastavení meteorologické sanice, senzoru měření venkovní teploty a relativní vlhkosti vzduchu jakož i větroměru: Bezúspěšný pokus stanice o příjem signálu v pásmu 433 MHz. Nesprávné fungování přístrojů. Výměna baterií. Vyndejte ze všech přístrojů baterie a počkejte s jejich opětovným vložením do přístrojů minimálně 3 minuty a postupujte dále podle příslušných bodů kapitoly Základní nastavení meteorologické stanice. Příjem časového signálu DCF-77 DCF-77 je vysílač časových znaků, který je šířen v pásmu dlouhých vln (77,5 khz) a jehož dosah je cca km. Tento vysílač, který je umístěn v Mainflingenu poblíž Frankfurtu nad Mohanem, šíří a kóduje časový signál ( DCF-77 ) césiových atomových hodin z Fyzikálně-technického institutu v Braunschweigu. Odchylka času činí méně než 1 sekundu za 1 milion let. Tento signál automaticky zohledňuje astronomicky podmíněné opravy času (letní a zimní čas), přestupné roky a změny data. Pokud se Vaše meteorologická stanice bude nacházet v dosahu příjmu z tohoto vysílače, pak její hodiny začnou tento časový signál přijímat, provedou jeho dekódování a budou po celý rok zobrazovat přesný čas, a to nezávisle na letním nebo normálním (zimním) čase 9

10 Příjem je závislý na zeměpisných a stavebních podmínkách. V normálních podmínkách lze tento signál zachytit bez problému až do vzdálenosti km od vysílače ve Frankfurtu nad Mohanem. Jakmile se na displeji meteorologické stanice zobrazí hodnota venkovní teploty (po ukončení testovací fáze), začne na displeji stanice blikat v jeho horním levém rohu indikátor (symbol anténa, vysílač ) příjmu časového signálu DCF-77, což znamená že hodiny tento signál zachytily a pokoušejí se jej použít. Poté co dojde k zachycení časového kódu hodinami, přestane indikátor příjmu časového signálu blikat (bude permanentně viditelný) a na displeji se zobrazí správný čas. Bude-li tento symbol dále blikat nebo se vůbec na displeji neobjeví, postupujte následujícím způsobem: Doporučujeme zachovat minimální vzdálenost stanice 1,5 až 2 metry od přístrojů, jako jsou osobní počítače, televizory atd. Ve stavbách se železobetonovými konstrukcemi (sklepy, výškové budovy atd.) je přijímaný signál slabší. V extrémních případech doporučujeme umístit stanici poblíž okna a/nebo ji nasměrovat přední nebo zadní stranou na vysílač ve Frankfurtu nad Mohanem. V noci mívají atmosférické poruchy obvykle nižší intenzitu a příjem je možný téměř na všech místech. Stačí jediný příjem během dne (i v noci), aby stanice udržela nastavený čas s odchylkou menší než 1 sekunda. Ovládací tlačítka meteorologické stanice Meteorologická stanice je vybavena pěti snadno ovladatelnými funkčními tlačítky. Tlačítko [SET] (nastavení) Slouží k přepnutí do následující režimů nastavení (po stisknutí a podržení): Kontrast displeje, posunutí časového pásma, zapnutí (vynucené) nebo vypnutí příjmu časového signálu DCF-77, nastavení formátu zobrazení času (12 / 24 hodin), ruční nastavení času, nastavení kalendáře, doba trvání opakovaného buzení (dospávání), přepnutí mezi jednotkami teploty C / F. a citlivost přepínání zobrazení mezi symboly předpovědi počasí. Vymazání do paměti uložených naměřených minimálních a maximálních hodnot. Vypnutí akustického signálu buzení. Vypnutí funkce opakovaného buzení. Stisknutí a podržení tohoto tlačítka se současným krátkým stisknutím tlačítka [WIND/SNZ] přepínaní mezi jednotkami rychlosti větru: m/s, mph (míle za hodinu), km/h a uzle. V režimu nastavení můžete zobrazit rok a měsíc v roce (v normálním režimu zobrazení nejsou na displeji viditelné). 10

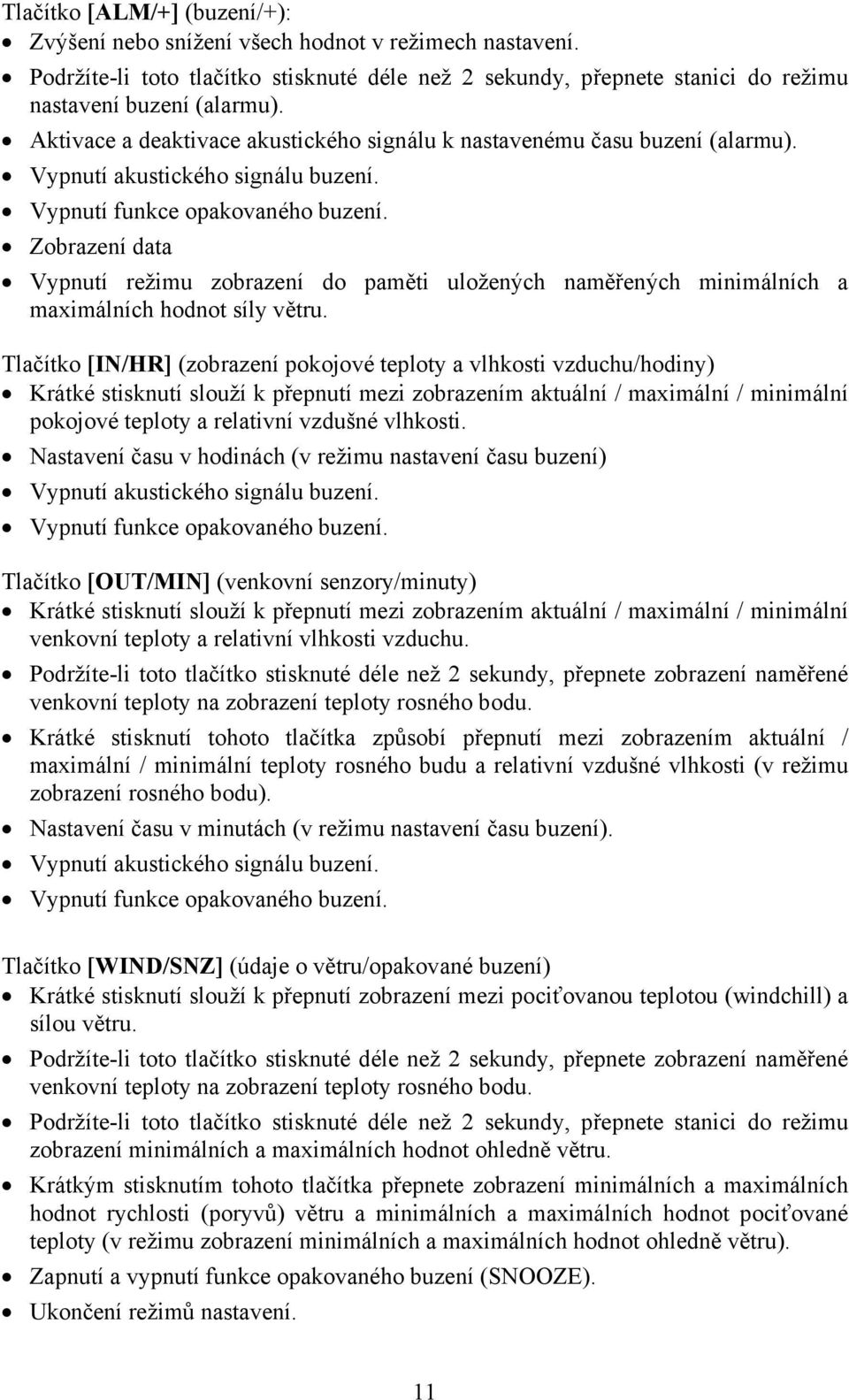

11 Tlačítko [ALM/+] (buzení/+): Zvýšení nebo snížení všech hodnot v režimech nastavení. Podržíte-li toto tlačítko stisknuté déle než 2 sekundy, přepnete stanici do režimu nastavení buzení (alarmu). Aktivace a deaktivace akustického signálu k nastavenému času buzení (alarmu). Vypnutí akustického signálu buzení. Vypnutí funkce opakovaného buzení. Zobrazení data Vypnutí režimu zobrazení do paměti uložených naměřených minimálních a maximálních hodnot síly větru. Tlačítko [IN/HR] (zobrazení pokojové teploty a vlhkosti vzduchu/hodiny) Krátké stisknutí slouží k přepnutí mezi zobrazením aktuální / maximální / minimální pokojové teploty a relativní vzdušné vlhkosti. Nastavení času v hodinách (v režimu nastavení času buzení) Vypnutí akustického signálu buzení. Vypnutí funkce opakovaného buzení. Tlačítko [OUT/MIN] (venkovní senzory/minuty) Krátké stisknutí slouží k přepnutí mezi zobrazením aktuální / maximální / minimální venkovní teploty a relativní vlhkosti vzduchu. Podržíte-li toto tlačítko stisknuté déle než 2 sekundy, přepnete zobrazení naměřené venkovní teploty na zobrazení teploty rosného bodu. Krátké stisknutí tohoto tlačítka způsobí přepnutí mezi zobrazením aktuální / maximální / minimální teploty rosného budu a relativní vzdušné vlhkosti (v režimu zobrazení rosného bodu). Nastavení času v minutách (v režimu nastavení času buzení). Vypnutí akustického signálu buzení. Vypnutí funkce opakovaného buzení. Tlačítko [WIND/SNZ] (údaje o větru/opakované buzení) Krátké stisknutí slouží k přepnutí zobrazení mezi pociťovanou teplotou (windchill) a sílou větru. Podržíte-li toto tlačítko stisknuté déle než 2 sekundy, přepnete zobrazení naměřené venkovní teploty na zobrazení teploty rosného bodu. Podržíte-li toto tlačítko stisknuté déle než 2 sekundy, přepnete stanici do režimu zobrazení minimálních a maximálních hodnot ohledně větru. Krátkým stisknutím tohoto tlačítka přepnete zobrazení minimálních a maximálních hodnot rychlosti (poryvů) větru a minimálních a maximálních hodnot pociťované teploty (v režimu zobrazení minimálních a maximálních hodnot ohledně větru). Zapnutí a vypnutí funkce opakovaného buzení (SNOOZE). Ukončení režimů nastavení. 11

12 Zobrazení na displeji (LCD) meteorologické stanice Displej (LCD) meteorologické stanice je pro lepší přehled rozdělen do 6 skupin (segmentů), které slouží k zobrazení informací o čase, datu, předpovědi počasí, o údajích naměřených vnitřním a venkovními senzory Symbol příjmu časového signálu DCF-77 2 Zobrazení času 3 Symbol měsíční fáze 4 Kalendářní den nebo čas buzení 5 Symbol buzení (pouze s časem buzení) 6 Pokojová teplota ( C / F) 7 Symbol zobrazení komfortu 8 Pokojová vlhkost vzduchu (% RH) 9 Symbol tendence vývoje počasí 10 Symboly předpovědi počasí 1 1 Venkovní teplota ( C / F) 12 Symbol příjmu z venkovního senzoru 13 Venkovní vlhkost vzduchu (% RH) 1 Diagram Beaufortovy stupnice síly větru 4 1 Rychlost větru 16 Pociťovaná teplota / poryvy větru 12

13 5 Režim ručního nastavení meteorologické stanice Stisknutím tlačítka [SET] postupně provést následující nastavení: Nastavení kontrastu (jasu) displeje Nastavení (posunutí) časového pásma Zapnutí nebo vypnutí časového rádiového signálu DCF-77 Přepnutí 12-hodinového formátu zobrazení času na formát 24-hodinový a naopak Ruční nastavení času Nastavení kalendářního data Nastavení (zapnutí / vypnutí) funkce opakovaného buzení neboli dospávání Přepnutí jednotek zobrazení teploty z C na F a naopak Nastavení citlivosti přepínání symbolů předpovědi počasí Nastavení kontrastu displeje (LCD) Kontrast displeje (LCD) můžete nastavit v 8 různých stupních (dílenské přednastavení má hodnotu lcd5 ). Na displeji bliká číslice nastavení kontrastu (úroveň nastavení) Způsob provedení nastavení úrovně kontrastu: 1. Podržte stisknuté tlačítko [SET] tak dlouho, dokud se v prvním segmentu displeje neobjeví blikající zobrazení nastavení kontrastu displeje. 2. Vyzkoušejte a nastavte vyhovující kontrast displeje tisknutím tlačítka [ALM/+]. 3. Po nastavení vyhovující úrovně kontrastu stiskněte znovu tlačítko [SET], čímž přepnete zobrazení na displeji do režimu nastavení posunutí časového pásma. Nastavení (posunutí) časového pásma Stanice je přednastavená na časové pásmo s hodnotou 0, což znamená nastavení na středoevropský čas. Pokud nebudete chtít provést žádnou změnu, stiskněte tlačítko [SET], čímž přepnete zobrazení na displeji do dalšího režimu nastavení. Časové pásmo (zobrazení bliká) Změnu časového pásma provedete následujícím způsobem: 1. Blikající zobrazení časového pásma změníte tisknutím tlačítka [ALM/+]. Změna nastavení probíhá v krocích po 1 hodině od 0 do - 12, poté se zobrazení přepne na + 12 a začne se snižovat zpět k hodnotě Po nastavení časového pásma stiskněte znovu tlačítko [SET], čímž přepnete zobrazení na displeji do režimu zapnutí nebo vypnutí příjmu signálu DCF

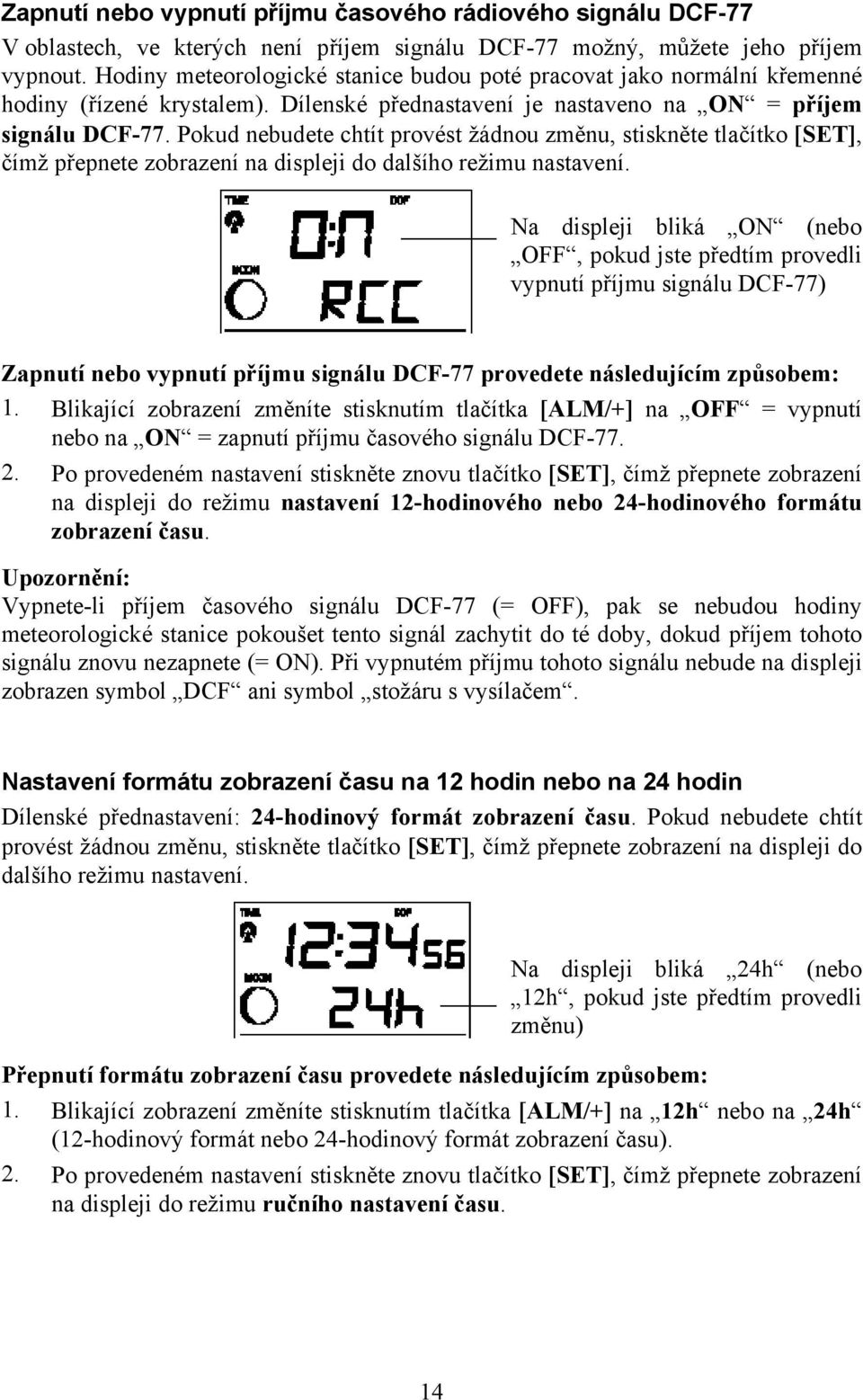

14 Zapnutí nebo vypnutí příjmu časového rádiového signálu DCF-77 V oblastech, ve kterých není příjem signálu DCF-77 možný, můžete jeho příjem vypnout. Hodiny meteorologické stanice budou poté pracovat jako normální křemenné hodiny (řízené krystalem). Dílenské přednastavení je nastaveno na ON = příjem signálu DCF-77. Pokud nebudete chtít provést žádnou změnu, stiskněte tlačítko [SET], čímž přepnete zobrazení na displeji do dalšího režimu nastavení. Na displeji bliká ON (nebo OFF, pokud jste předtím provedli vypnutí příjmu signálu DCF-77) Zapnutí nebo vypnutí příjmu signálu DCF-77 provedete následujícím způsobem: 1. Blikající zobrazení změníte stisknutím tlačítka [ALM/+] na OFF = vypnutí nebo na ON = zapnutí příjmu časového signálu DCF Po provedeném nastavení stiskněte znovu tlačítko [SET], čímž přepnete zobrazení na displeji do režimu nastavení 12-hodinového nebo 24-hodinového formátu zobrazení času. Upozornění: Vypnete-li příjem časového signálu DCF-77 (= OFF), pak se nebudou hodiny meteorologické stanice pokoušet tento signál zachytit do té doby, dokud příjem tohoto signálu znovu nezapnete (= ON). Při vypnutém příjmu tohoto signálu nebude na displeji zobrazen symbol DCF ani symbol stožáru s vysílačem. Nastavení formátu zobrazení času na 12 hodin nebo na 24 hodin Dílenské přednastavení: 24-hodinový formát zobrazení času. Pokud nebudete chtít provést žádnou změnu, stiskněte tlačítko [SET], čímž přepnete zobrazení na displeji do dalšího režimu nastavení. Na displeji bliká 24h (nebo 12h, pokud jste předtím provedli změnu) Přepnutí formátu zobrazení času provedete následujícím způsobem: 1. Blikající zobrazení změníte stisknutím tlačítka [ALM/+] na 12h nebo na 24h (12-hodinový formát nebo 24-hodinový formát zobrazení času). 2. Po provedeném nastavení stiskněte znovu tlačítko [SET], čímž přepnete zobrazení na displeji do režimu ručního nastavení času. 14

15 Ruční nastavení času Pokud hodiny nedokáží přijímat časový signál DCF-77 (rušení, stanice mimo dosah vysílače atd.), můžete čas hodin nastavit ručně. Hodiny meteorologické stanice budou poté pracovat jako normální křemenné hodiny (řízené krystalem). Pokud nebudete chtít provést žádnou změnu, stiskněte dvakrát (2 x) tlačítko [SET], čímž přepnete zobrazení na displeji do dalšího režimu nastavení. Čas v hodinách (bliká) Minuty (blikají) Ruční nastavení správného času provedete následujícím způsobem: 1. Na displeji bliká zobrazení času v hodinách. 2. Správný čas v hodinách nastavte tisknutím tlačítka [ALM/+]. 3. Po nastavení času v hodinách stiskněte znovu tlačítko [SET]. Na displeji začne blikat čas v minutách. 4. Správný čas v minutách nastavte tisknutím tlačítka [ALM/+]. 5. Po nastavení času v minutách stiskněte znovu tlačítko [SET], čímž přepnete zobrazení na displeji do režimu nastavení kalendáře. Upozornění: Meteorologická stanice se pokusí i po ručním nastavení času o zachycení rádiového časového signálu DCF-77 (pokud jste ovšem příjem tohoto signálu předtím nevypnuli viz odstavec Zapnutí nebo vypnutí příjmu časového rádiového signálu DCF-77 ). Přijme-li stanice tento signál, přepíše tento signál po dekódování automaticky ručně nastavený čas. Během pokusů o zachycení tohoto signálu bliká na displeji symbol stožáru vysílače. Nedojde-li k úspěšnému přijmutí tohoto časového signálu, symbol přestane blikat a nebude dále na displeji zobrazen. Stanice se ovšem pokusí po uplynutí další celé hodiny o opětovné zachycení tohoto signálu. Ruční nastavení kalendáře (data) Stanice je přednastavená na datum Jakmile stanice zachytí rádiový časový signál DCF-77, dojde k automatické aktualizaci data (pokud jste ovšem příjem tohoto signálu předtím nevypnuli viz odstavec Zapnutí nebo vypnutí příjmu časového rádiového signálu DCF-77 ). Pokud nedojde k příjmu tohoto signálu, můžete datum nastavit ručně. Pokud nebudete chtít provést žádnou změnu, stiskněte třikrát (3 x) tlačítko [SET], čímž přepnete zobrazení na displeji do dalšího režimu nastavení. Rok (bliká) Den a měsíc (24-hodinový formát) nebo měsíc a den (12-hodinový formát zobrazení) 15

16 Při nastavování data postupujte následujícím způsobem: 1. Na displeji bliká zobrazení roku. 2. Správný rok nastavte tisknutím tlačítka [ALM/+] (v rozmezí 2003 až 2029).. 3. Po nastavení roku stiskněte znovu tlačítko [SET]. Na displeji začne blikat měsíc. 4. Správný měsíc nastavte tisknutím tlačítka [ALM/+]. 5. Po nastavení měsíce stiskněte znovu tlačítko [SET]. Na displeji začne blikat den (kalendářní datum). 6. Správný den měsíci nastavte tisknutím tlačítka [ALM/+]. 5. Po nastavení data stiskněte znovu tlačítko [SET], čímž přepnete zobrazení na displeji do režimu nastavení doby trvání opakovaného buzení.. Nastavení doby trvání opakovaného buzení neboli dospávání SNOOZE Dílenské přednastavení: 10 minut. Dobu trvání opakovaného buzení můžete nastavit na maximální čas 30 minut. Pokud nebudete chtít provést žádnou změnu, stiskněte tlačítko [SET], čímž přepnete zobrazení na displeji do dalšího režimu nastavení. Čas nastavení doby trvání přerušovaného buzení Nastavení času dospávání provedete následujícím způsobem: 1. Blikající zobrazení změníte tisknutím tlačítka [ALM/+]. Každé stisknutí tohoto tlačítka zvýší nastavení času o 5 minut. Bude-li na displeji zobrazen sled znaků OFF, je funkce opakovaného buzení vypnuta. 2. Po provedeném nastavení stiskněte znovu tlačítko [SET], čímž přepnete zobrazení na displeji do režimu nastavení zobrazení teploty v C nebo F. Upozornění: Při zobrazení OFF ne displeji nebyla funkce opakovaného buzení zapnuta. Nastavení zobrazení teploty ve stupních Celsia nebo Fahrenheita Stanice je přednastavená na zobrazení teploty v jednotkách C. Pokud nebudete chtít provést žádnou změnu, stiskněte tlačítko [SET], čímž přepnete zobrazení na displeji do dalšího režimu nastavení. Blikající zobrazení na displeji 1. Blikající zobrazení změníte stisknutím tlačítka [ALM/+] na C nebo na F. 2. Po provedeném nastavení stiskněte znovu tlačítko [SET], čímž přepnete zobrazení na displeji do režimu nastavení citlivosti přepínání symbolů předpovědi počasí. 16

17 Nastavení citlivosti přepínání zobrazení symbolů předpovědi počasí Dílenské přednastavení: 2. V oblastech, kde nastávají rychlé změny počasí, můžete změnit rychlost přepínání symbolů předpovědi počasí na displeji, aby se změny stavu počasí rychleji zobrazily na displeji meteorologické stanice. Pokud nebudete chtít provést žádnou změnu, stiskněte tlačítko [SET], čímž přepnete displej do normálního zobrazení (vypnete režim nastavení). Blikající číslice 1. Blikající zobrazení aktuální úrovně citlivostí přepínání symbolů předpovědi počasí změníte tisknutím tlačítka [ALM/+] na 1 (nejrychlejší, nejcitlivější přepínání), na 2 (dílenské nastavení) nebo na 3 (nejpomalejší, nejméně citlivé přepínání). 2. Po provedeném nastavení stiskněte znovu tlačítko [SET], čímž přepnete displej opět do režimu normálního zobrazení času (vypnete režim ručního nastavení). Předčasné přerušení režimu ručního nastavení V každém kroku v režimu ručního nastavení můžete tento režim kdykoliv přerušit (vypnout) stisknutím tlačítka [WIND/SNZ] nebo počkat tak dlouho, aniž byste tiskli jakékoliv tlačítko, až dojde k automatickému vypnutí tohoto režimu. Displej se poté přepne do režimu normálního zobrazení času. 17

18 Nastavení budíku neboli alarmu (čas buzení, zapnutí a vypnutí) Čas buzení (alarmu) nastavíte pomocí tlačítka [ALM/+]. Symbol alarmu Nastavený čas buzení 1. Stiskněte a podržte stisknuté tlačítko [ALM/+] po dobu cca 2 sekundy, na displeji začne blikat zobrazení pro nastavení času buzení. 2. Hodinu času buzení nastavíte tisknutím tlačítka [IN/HR]. 3. Minutu času buzení nastavíte tisknutím tlačítka [OUT/MIN]. 4. Po provedeném nastavení stiskněte tlačítko [WIND/SNZ], čímž vypnete režim nastavení budíku. Na displeji se současně s časem buzení zobrazí i symbol buzení neboli akustického signálu alarmu. Upozornění: Bude-li na displeji meteorologické stanice zobrazeno kalendářní datum, pak nebyl signál buzení (alarmu) aktivován. K zobrazení nastaveného času buzení a zapnutí akustického signálu buzení stiskněte tlačítko [ALM/+]. Abyste byli poté informováni, že došlo k zapnutí budíku, zobrazí se na displeji symbol a nastavený čas buzení. Maximální doba nepřetržitého vyzvánění při buzení je 2 minuty. Zapnutí funkce opakovaného buzení a přerušení (vypnutí) signálu buzení Jakmile se rozezní akustický signál buzení můžete funkci opakovaného (přerušovaného) buzení neboli dospávání zapnout stisknutím tlačítka [WIND/SNZ]. Toto je ovšem možné pouze tehdy, byla-li doba trvání opakovaného buzení nastavena na nějaký určitý čas (viz Nastavení doby trvání opakovaného buzení neboli dospávání a nebyla-li tato dobu zrušena nastavením OFF ), v opačném případě nelze funkci dospávání aktivovat.. Pokud jste provedli zapnutí funkce opakovaného buzení, pak začne na displeji blikat symbol akustického signálu, kterým dává meteorologická stanice najevo, že je sice akustický signál zapnutý, ale že byl dočasně přerušen aktivací funkce opakovaného buzení. Funkci opakovaného buzení zrušíte delším stisknutím tlačítka [WIND/SNZ] po dobu cca 2 sekundy, a to tak dlouho, dokud neuslyšíte ze stanice krátké pípnutí. Jinak můžete vypnout akustický signál buzení po jeho zaznění stisknutím libovolného ovládacího tlačítka kromě tlačítka [WIND/SNZ]. 18

19 Symboly měsíčních fází Symboly měsíčních fází na displeji meteorologické stanice jsou zobrazovány v závislosti na nastavení kalendáře po celý rok v následujících 12 fázích: Novoluní (nový Měsíc) Úplněk Přibývající (dorůstající) Měsíc 1/6 Ubývající (couvající) Měsíc 1/6 Přibývající (dorůstající) Měsíc 1/3 Ubývající (couvající) Měsíc 1/3 Půlměsíc (dorůstající) Půlměsíc (couvající) Přibývající (dorůstající) Měsíc 2/3 Ubývající (couvající) Měsíc 2/3 Přibývající (dorůstající) Měsíc 5/6 Ubývající (couvající) Měsíc 5/6 Předpověď počasí a zobrazení tendence vývoje počasí Symboly předpovědi počasí Třetí segment displeje zobrazuje 3 rozdílné symboly předpovědi počasí. Tyto mohou být na displeji zobrazeny jako některé z následujících 3 kombinací: Jasno Polojasno (oblačno) Zataženo (déšť) Při náhlých nebo větších výkyvech tlaku vzduchu dochází k aktualizaci zobrazených symbolů za účelem zobrazení změny počasí. Pokud se tyto symboly nemění, pak nedošlo ve sledovaném časovém úseku k žádné změně tlaku nebo byla změna nepatrná, že ji stanice nezaregistrovala. Objeví-li se symbol Slunce, pak nedojde ke změně předpovědi počasí v tom případě, jestliže má nastat další zlepšení počasí (zobrazení jasno ), a naopak objeví-li se symbol mraky, pak nedojde ke změně předpovědi počasí v tom případě, jestliže má nastat další zhoršení počasí [zobrazení zataženo (déšť) ], protože oba tyto symboly představují extrémní situace. Tyto symboly znázorňují zlepšení nebo zhoršení počasí, což ovšem nemusí znamenat přímo jasno nebo déšť. Pokud je například ve skutečnosti oblačno a na displeji je zobrazen déšť, neznamená to nesprávnou funkci přístroje. Znamená to pouze, že poklesl tlak vzduchu a že lze očekávat zhoršení počasí, přičemž se nemusí vůbec jednat o to, že bude pršet. 19

20 Upozornění: Po základním nastavení meteorologické stanice nepovažujte naměřené hodnoty (předpověď počasí) za prvních hodin provozu za směrodatné, neboť stanice během této doby musí nashromáždit údaje o tlaku vzduchu podle příslušné nadmořské výšky za účelem stanovení tendence vývoje počasí. Jako u každé předpovědi počasí nelze považovat předpověď počasí provedenou touto stanicí za absolutně přesnou. V závislosti na různých možnostech použití, pro které byla tato stanice dimenzována, činí přesnost předpovědi počasí asi 75 %. V oblastech s náhlými změnami počasí (rychlý přechod jasné oblohy do deště) bude zobrazení předpovědi přesnější než v oblastech, ve kterých bývá počasí relativně stabilní (např. ponejvíce jasno). Přenesete-li meteorologickou stanici na jiné místo, které má podstatně vyšší nebo nižší polohu než původní místo (např. z přízemí do horních podlaží domu), ignorujte také v tomto případě hodnoty zobrazované během prvních hodin, stanice musí získat opět dostatečný časový prostor k provádění přesnějších předpovědí počasí. Tím zajistíte, že meteorologická stanice nebude toto přemístění považovat za pouhou změnu tlaku vzduchu, protože se ve skutečnosti jedná o změnu nadmořské výšky místa instalace. Zobrazení tendence vývoje počasí Společně se symboly předpovědi počasí je vývoj počasí znázorněn pomocí šipky (tato šipka se nachází vlevo a vpravo vedle symbolů předpovědi počasí). Směřuje-li šipka nahoru, znamená to nárůst tlaku a tím pravděpodobné zlepšení počasí. Směřuje-li šipka dolů, znamená to průběžný pokles tlaku a tím pravděpodobné zhoršení počasí. Budete-li toto pozorovat, uvidíte, jak se počasí změnilo a jaké další změny lze dále očekávat. Ukazuje-li šipka dolů společně zobrazená se symboly Slunce (jasno) a Slunce s mraky (polojasno, oblačno), pak došlo k registraci poslední změny počasí během slunečné periody (jen symbol Slunce ). Protože šipka tendence vývoje počasí směřuje dolů (pokles tlaku vzduchu), bude následovat pro příští změnu počasí zobrazení symbolu předpovědi počasí mraky a déšť. Poznámka: Zaregistruje-li tendence vývoje počasí první změnu tlaku vzduchu, zůstane trvale viditelná na displeji. 20

21 Pokojová teplota a vzdušná vlhkost + symboly komfortu Ve druhém segmentu displeje je automaticky zobrazována pokojová teplota a pokojová relativní vlhkost vzduchu společně s takzvaným symbolem komfortu (indikátorem příjemného nebo nepříjemného prostředí v místnosti) a minimální a maximální naměřené hodnoty. Symbol komfortu Pokojová teplota Relativní vlhkost vzduchu v % RH Indikátory (symboly) komfortu Příjemné prostředí: Symbol obličeje s úsměvem se na displeji objeví při pokojové teplotě mezi 20,0 C a 25,9 C a při rel. pokojové vzdušné vlhkosti mezi 45 % a 65 %. Nepříjemné prostředí: Symbol zamračeného obličeje se na displeji objeví při naměřených hodnotách, které jsou mimo rozsah hodnot příjemného prostředí. Zobrazení a vymazání naměřených hodnot vnitřním senzorem stanice 1. K přepnutí mezi aktuální, minimální a maximální naměřenou pokojovou teplotou a vzdušnou vlhkostí, jakož i k zobrazení času, kdy byly tyto hodnoty naměřeny (platí pouze pro teplotu) slouží tlačítko [IN/HR]: 1. stisknutí tlačítka: Zobrazení maximální pokojové teploty a vzdušné vlhkosti včetně času a data události. 2. stisknutí tlačítka: Zobrazení minimální pokojové teploty a vzdušné vlhkosti včetně času a data události. 3. stisknutí tlačítka: Návrat k zobrazení aktuálních hodnot času, data, pokojové teploty a vzdušné vlhkosti. 2. Chcete-li zpětně nastavit (vynulovat) minimální nebo maximální naměřenou pokojovou teplotu a relativní vlhkost vzduchu jakož i příslušné časy, kdy byly tyto hodnoty uloženy do paměti, stiskněte při zobrazení minimálních nebo maximálních hodnot tlačítko [SET] a podržte toto tlačítko stisknuté cca 2 sekundy. V paměti uložené naměřené minimální nebo maximální hodnoty teploty a relativní vlhkosti vzduchu odpovídají časům, kdy tyto události nastaly a jsou nezávislé na nastavení (posunutí) časového pásma. Upozornění: Minimální a maximální hodnoty musíte zpětně nastavit (vynulovat) individuálně. 21

22 Venkovní teplota a relativní vlhkost vzduchu Ve 4. segmentu displeje je zobrazována venkovní teplota / venkovní relativní vlhkost vzduchu nebo teplota rosného bodu / venkovní relativní vlhkost vzduchu, dále symbol příjmu signálů v pásmu 433 MHz a minimální nebo maximální naměřené hodnoty. Symbol příjmu v pásmu 433 MHz Venkovní teplota Relativní vlhkost vzduchu v % RH Teplota rosného bodu Zobrazení a vymazání naměřených hodnot venkovním senzorem 1. K přepnutí mezi aktuální, minimální a maximální naměřenou venkovní teplotou a vzdušnou vlhkostí, jakož i k zobrazení času, kdy byly tyto hodnoty naměřeny (platí pouze pro teplotu) slouží tlačítko [OUT/MIN]: 1. stisknutí tlačítka: Zobrazení maximální venkovní teploty a vzdušné vlhkosti včetně času a data události. 2. stisknutí tlačítka: Zobrazení minimální venkovní teploty a vzdušné vlhkosti včetně času a data události. 3. stisknutí tlačítka: Návrat k zobrazení aktuálních hodnot času, data, venkovní teploty a vzdušné vlhkosti. 2. Chcete-li zpětně nastavit (vynulovat) minimální nebo maximální naměřenou venkovní teplotu a relativní vlhkost vzduchu jakož i příslušné časy, kdy byly tyto hodnoty uloženy do paměti, stiskněte při zobrazení minimálních nebo maximálních hodnot tlačítko [SET] a podržte toto tlačítko stisknuté cca 2 sekundy. V paměti uložené naměřené minimální nebo maximální hodnoty teploty a relativní vlhkosti vzduchu odpovídají časům, kdy tyto události nastaly a jsou nezávislé na nastavení (posunutí) časového pásma. Upozornění: Minimální a maximální hodnoty musíte zpětně nastavit (vynulovat) individuálně. 22

23 Zobrazení a vymazání naměřených hodnot teploty rosného bodu 1. Stiskněte tlačítko [OUT/MIN] a podržte toto tlačítko stisknuté cca 2 sekundy. Na displeji dojde k zobrazení teploty rosného bodu a relativní venkovní vlhkosti vzduchu. 2. K přepnutí mezi aktuální, minimální a maximální naměřenou teplotou rosného bodu a vzdušnou vlhkostí, jakož i k zobrazení času, kdy byly tyto hodnoty naměřeny (platí pouze pro teplotu rosného bodu) slouží krátká stisknutí tlačítka [OUT/MIN]: 1. stisknutí tlačítka: Zobrazení maximální teploty rosného bodu a vzdušné vlhkosti včetně času a data události. 2. stisknutí tlačítka: Zobrazení minimální teploty rosného bodu a vzdušné vlhkosti včetně času a data události. 3. stisknutí tlačítka: Návrat k zobrazení aktuálních hodnot času, data, teploty rosného bodu a vzdušné vlhkosti. 3. Chcete-li zpětně nastavit (vynulovat) minimální nebo maximální naměřenou teplotu rosného bodu a relativní vlhkost vzduchu jakož i příslušné časy, kdy byly tyto hodnoty uloženy do paměti, stiskněte při zobrazení minimálních nebo maximálních hodnot tlačítko [SET] a podržte toto tlačítko stisknuté cca 2 sekundy. V paměti uložené naměřené minimální nebo maximální hodnoty teploty rosného bodu a relativní vlhkosti vzduchu odpovídají časům, kdy tyto události nastaly a jsou nezávislé na nastavení (posunutí) časového pásma. Upozornění: Minimální a maximální hodnoty musíte zpětně nastavit (vynulovat) individuálně. 8. K návratu k zobrazení aktuální, minimální a maximální naměřené venkovní teploty a vzdušné vlhkosti stiskněte tlačítko [OUT/MIN] a podržte toto tlačítko stisknuté cca 2 sekundy. 23

24 Údaje o rychlosti větru, Beaufortova stupnice, Windchill V posledním segmentu displeje jsou údaje o rychlosti (síle) větru a zobrazení takzvaného teplotního ekvivalentu ochlazení (Windchill). Beaufortova stupnice síly větru Pociťovaná teplota Poryv větru (maximální rychlost větru) Vysvětlení pojmu pociťovaná teplota (Windchill) Teplotní ekvivalent ochlazení znamená fiktivní teplotu, kterou vnímá (pociťuje) člověk za určitých podmínek a okolností místo skutečně naměřené hodnoty. Například při nižších teplotách pociťuje člověk například při vyšších rychlostech větru a podle oblečení nižší teplotu, než jakou vzduch skutečně má. Tyto podmínky platí pro teploty nižší než 33 C a pro rychlosti větru nad 2,6 m/s. Teplotní ekvivalent ochlazení Windchill je definován jako efekt ochlazení nepokryté pokožky při údajné konstantní teplotě na povrchu pokožky 33 C. Pociťovaná teplota se dá porovnat s takzvanou teplotou vnímanou, která ještě dodatečně zohledňuje působení slunečních paprsků, odrazy světla (světelnou reflexi) od mraků, vlnovou délku světla atd. 24

25 Zobrazení a vymazání naměřených hodnot větroměrem 1. Stiskněte krátce tlačítko [WIND/SNZ]. Tímto způsobem přepnete zobrazení mezi zaznamenaným poryvem větru a pociťovanou teplotou (Windchill). 2. Stiskněte a podržte stisknuté tlačítko [WIND/SNZ] po dobu cca 2 sekundy. Tímto způsobem se dostanete do režimu zobrazení minimálních a maximálních hodnot ohledně větru jakož i zobrazení času a data, kdy byly tyto hodnoty naměřeny. 3. K přepínání mezi minimálními a maximálními naměřenými hodnotami použijte tlačítko [OUT/MIN]. Nejprve se na displeji zobrazí maximální naměřená rychlost větru. 1. stisknutí tlačítka: Zobrazení maximálního poryvu větru včetně času a data události. 2. stisknutí tlačítka: Zobrazení minimální pociťované teploty včetně času a data události. 3. stisknutí tlačítka: Zobrazení maximální pociťované teploty včetně času a data události. 4. stisknutí tlačítka: Návrat k zobrazení maximální rychlosti větru. 4. Chcete-li zpětně nastavit (vynulovat) minimální nebo maximální naměřené hodnoty, stiskněte při jejich zobrazení tlačítko [SET] a podržte toto tlačítko stisknuté cca 2 sekundy. Upozornění: Minimální a maximální hodnoty musíte zpětně nastavit (vynulovat) individuálně. Beaufortova stupnice síly větru Na displeji je zobrazována rychlost větru grafickým způsobem na Beaufortově stupnicí síly větru. Zobrazení na tomto grafu se mění automaticky podle naměřených údajů větroměrem. Osvětlení displeje (neexistuje) V originálním návodu k obsluze je uveden mylný údaj. Tato meteorologická stanice není vybavena osvětlením displeje nebo jeho zadním podsvícením. Venkovní senzor měření teploty a relativní vlhkosti vzduchu Dosah vysílače (venkovního senzoru měření teploty a relativní vlhkosti vzduchu) může být za určitých okolností ovlivněn okolní teplotou. Za chladného počasí může být dosah tohoto senzoru snížen následkem snížení kapacity do senzoru vložených baterií. Tuto skutečnost zohledněte při umisťování tohoto venkovního senzoru. 25

26 Test příjmu v pásmu 433 MHz Pokud po základním nastavení nepřijme meteorologická stanice během 15 minut signály naměřené teploty a vzdušné vlhkosti z venkovního senzoru (zobrazení na displeji ukazuje po 3 po sobě jdoucích pokusech zachycení signálu pouze " "), proveďte následující kontroly: 1. Vzdálenost meteorologické stanice a venkovních senzorů od zdrojů rušení (např. osobní počítače a televizory) by měla být minimálně 1,5 až 2 metry. 2. Neumisťujte meteorologickou stanici přímo na kovové rámy oken nebo do jejich blízkosti. 3. Při použití jiných přístrojů, které pracují na stejné frekvenci (433 MHz), jako jsou např. bezdrátová sluchátka nebo reproduktory, může dojít rušení příjmu. 4. Rušení příjmu mohou způsobit též sousedé, kteří provozují vlastní přístroje na stejné frekvenci (433 MHz). Upozornění: Zachytí-li meteorologická stanice nerušený příjem z venkovních senzorů, neměli byste poté otvírat bateriová pouzdra stanice a venkovního senzoru. Baterie by se mohly uvolnit a tím způsobit zpětné nastavení přístrojů. Pokud by se toto náhodou stalo, musíte znovu nastavit všechny jednotky, abyste potlačili problémy přenosu (viz kapitola Základní nastavení ). Maximální vzdálenost vysílače měření venkovní teploty od základní stanice činí ve volném prostoru cca 20 až 25 metrů. Tato vzdálenost závisí na okolních podmínkách. Pokud byste měli problémy s příjmem signálu, pak nastavte znovu všechny jednotky podle kapitoly Základní nastavení meteorologické stanice ). Montáž a umístění jednotlivých jednotek Umístění a montáž větroměru Před montáží větroměru zkontrolujte, zda se volně otáčí větrné kolečko měření rychlosti větru. Poté připevněte větroměr pomocí přiložených kabelových objímek ke vhodnému stožáru tak, aby se k větroměru dostal vítr ze všech stran bez jakýchkoliv zábran (ideální průměr stožáru by měl být 16 až 33 mm). Upozornění: Po připevnění větroměru ke stožáru připojte kabel větroměru do zástrčky venkovního senzoru měření teploty a relativní vlhkosti vzduchu. Tento kabel slouží jednak k elektrickému napájení větroměru, jednak k přenosu naměřených hodnot do venkovního senzoru. 26

27 Umístění a montáž venkovního senzoru Tento senzor je vybaven držákem, který je možno přichytit na stěnu pomocí dvou přiložených šroubů a hmoždinek. Pomocí přiložených kabelových objímek můžete tento senzor připevnit i na stožár. Nástěnná montáž: Nástěnnou montáž proveďte následujícím způsobem: 1. Na stěnu, kam hodláte umístit senzor, si udělejte tužkou značky otvory v jeho držáku. 2. Do označených míst vyvrtejte otvory pro šrouby. 3. Držák přišroubujte ke stěně a do držáku zastrčte senzor. Upozornění: Před nástěnnou montáží nebo před připevněním senzoru na stožár zajistěte, aby stanice přijímala nerušené signály z tohoto senzoru a z větroměru v pásmu 433 MHz. Připevnění senzoru na stožár: 1. K připevnění senzoru na stožár použijte přiložené kabelové objímky (sponky). 2. Kabelovými sponkami obepněte držák senzoru a stožár a pevně je utáhněte. 3. Přečnívající konce kabelových sponek odstřihněte. 4. Do držáku připevněného ke stožáru zastrčte senzor. Umístění a montáž meteorologické stanice: Meteorologickou stanici dodáváme kompletní včetně odnímatelného stojánku k postavení na stůl. Z tohoto důvodu můžete stanici umístit na stůl nebo provést její nástěnnou montáž. Před nástěnnou montáží zajistěte, aby stanice přijímala nerušené signály z venkovních senzorů. Nástěnnou montáž proveďte následujícím způsobem: 1. Do stěny zašroubujte vhodný závěsný šroub (není součástí dodávky). Hlavičku šroubu nechte vyčnívat asi 5 mm od stěny. 2. Sundejte ze stanice stojánek. Stanici zavěste na hlavičku šroubu. Dejte pozor na to, aby hlavička šroubu správně zaskočila do očka (do závěsného otvoru), dříve než stanici uvolníte. 27

28 Výklopná opěrka (stojánek): Tato opěrka se nachází na zadní straně stanice. Vyklopte toto opěrku a postavte meteorologickou stanici na rovnou a stabilní plochu na vhodné místo (například na pracovní stůl). Čištění a údržba Zabraňte při používání stanice a senzorů extrémním výkyvům teplot, silným vibracím a nárazům, neboť by to mohlo vést k poškození přístrojů nebo ke špatným předpovědím počasí. K čištění displeje a pouzder přístrojů používejte jen měkký, lehce navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo rozpouštědla, neboť by tyto prostředky mohly poškodit displej a pouzdra přístrojů. Přístroje nenamáčejte do vody. Slabé (vybité) baterie okamžitě vyměňte, abyste zabránili jejich vytečení a poškození přístrojů. Při výměně baterií používejte jen doporučené typy. Opravy nechte provádět jen odborníkům. Přístroje přineste k prodejci a nechte je odborně přezkoušet. Otevření pouzder přístrojů nebo neodborné zacházení vedou k zániku záruky. Přístroje nevystavujte extrémním výkyvům teplot, neboť toto vede k velmi rychlým změnám při zobrazování na displeji a může to ovlivnit přesnost naměřených hodnot. 28

29 Technické údaje Rozsah měření teploty: Pokojová (vnitřní) teplota: - 9,9 C až + 59,9 C s rozlišením 0,1 C (zobrazení OFL = hodnota mimo tento rozsah) Venkovní teplota: Senzor měření teploty: - 29,9 C až + 69,9 C s rozlišením 0,1 C (zobrazení OFL = hodnota mimo tento rozsah) Rozsah měření rel. vlhkosti vzduchu: Pokojová a venkovní vlhkost vzduchu: 1 % až 99 % s rozlišením 1 % (zobrazení = hodnota mimo tento rozsah) Teplota rosného bodu: - 29,9 C až + 69,9 C Rychlost větru: 0 až 50 m/s Pociťovaná teplota: - 29,9 C až + 69,9 C Interval měření pokojové teploty: Interval měření vzdušné vlhkosti: Příjem hodnot z venkovních senzorů: Napájení: Meteorologická stanice: Venkovní senzor): Životnost baterií: Rozměry (d x š x v): Meteorologická stanice: Venkovní senzor: Větroměr: každých 15 sekund každou 20 sekund 128 sekund, dosah až 25 m 3 x 1,5 V, typ AA, IEC LR6 2 x 1,5 V, typ AA, IEC LR6 cca 12 měsíců (doporučujeme alkalické baterie) 106 x 31 x 195 mm 56,2 x 56.2 x 137 mm 101,2 x 55,8 x 56 mm Důležitá upozornění (ručení) Výrobce a prodejce nezodpovídá za nesprávně naměřené hodnoty nebo následky, které by z toho mohly vzniknout. Tento výrobek není vhodný pro lékařské účely nebo informování veřejnosti. Tento výrobek je určen pro domácí použití jako indikátor předpovědi počasí a nezaručuje 100 % přesnost. Předpovědi počasí lze pokládat za pravděpodobné hodnoty, které nepředstavují žádné absolutně přesné předpovědi. Technické údaje tohoto přístroje mohou být bez předchozího oznámení změněny. Tento přístroj není žádnou dětskou hračkou. Skladujte jej mimo dosah dětí. Tento návod (nebo jeho části) nelze bez předchozího souhlasu výrobce rozmnožovat. 29

30 PRAKTICKÉ TIPY: TECHNIKA PŘENOSU V PÁSMU 433 MHZ Vážení zákaznicí, abyste zabránili Vašim i našim zbytečným nákladům a časové náročnosti, pokuste se prosím pomocí těchto našich praktických tipů lokalizovat a odstranit vzniklé problémy. O další pomoc můžete požádat na naší horké lince: / Popis funkce přenosu v pásmu 433 MHz: Technika přenosu v pásmu 433 MHz (megahertz) umožňuje bezdrátový rádiový přenos dat na krátké až střední vzdálenosti. Přitom se používá nosná vlna s frekvencí 433 MHz, pomocí které dochází ke zprostředkování přenosu informací. Tento princip můžeme porovnat s poštovním doručovatelem (poslem), který doručuje dopis. Poštovní posel představuje v tomto případě nosnou frekvenci 433 MHz, dopis pak přenášenou informaci. Přijímač poté vyfiltruje tuto informaci ze signálu 433 MHz a vyhodnotí ji. Informace mohou představovat data (údaje) z meteorologické stanice, hudbu, obrazové zprávy atd. Frekvence 433 MHz je všeobecně volná frekvence, to znamená, že každý může v tomto frekvenčním rozsahu používat schválené přístroje, není k tomu zapotřebí žádné přihlášení přístroje nebo zkouška z amatérského vysílání. Touto novou technikou bylo umožněno používat inovované výrobky, jako jsou teplotní čidla s vysílačem (od senzorů měření teploty není třeba vést žádné kabely), dětské telefony (k hlídání hluku v dětských pokojích), malé vysílačky nebo systémy přenosu zvuku. Výkon vysílačů je podle zákonných předpisů omezen na max. 10 mw a šířka pásma je velmi malá (433,05 MHz až 434,79 MHz). Z tohoto důvodu vznikají mnohokrát potíže při používání těchto přístrojů. 2. Problémy příjmu rozeznáme podle: Žádné zobrazení odesílaných dat (hodnot) na displeji přijímací jednotky. Časté přerušování přenosu dat (např.: neměřená teplota zůstává po dobu více hodin či dní neměnná nebo se na displeji zobrazují pouze čárky). 3. Problémy příjmu mohou způsobit následující okolnosti: a) Místo instalace (poloha, umístění) Vysílač je připevněn na kovovém rámu nebo podobně. Stěny a stropy mezi vysílačem a přijímačem jsou železobetonové. Ve stropě nebo ve stěně se nachází kovové pletivo (např. lehká příčka nebo lehký panel s hliníkovým rámem). Také výška a vysoká vlhkost vzduchu mohou silně omezit dosah vysílače. Mezi přijímačem a vysílačem se nacházejí orosená okna nebo jsou tato okna zhotovená s ochrannou izolací proti úniku tepla. V blízkosti vysílače nebo přijímače se nacházejí zrcadla nebo podobné předměty. 30
