WDR True day&night box kamera ACH-WTD6000 Příručka pro instalaci a provoz

Transkript

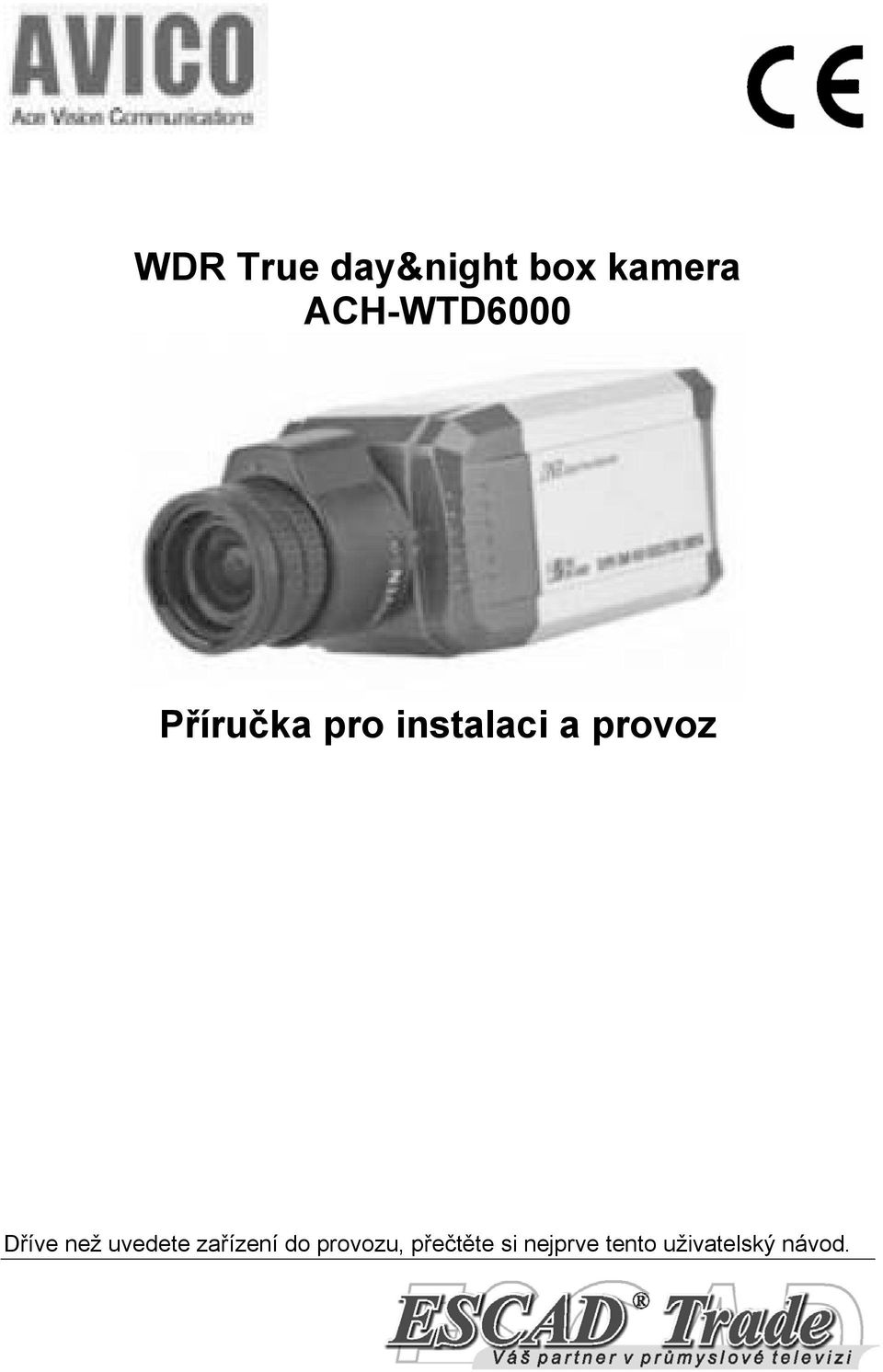

1 WDR True day&night box kamera ACH-WTD6000 Dříve než uvedete zařízení do provozu, přečtěte si nejprve tento uživatelský návod.

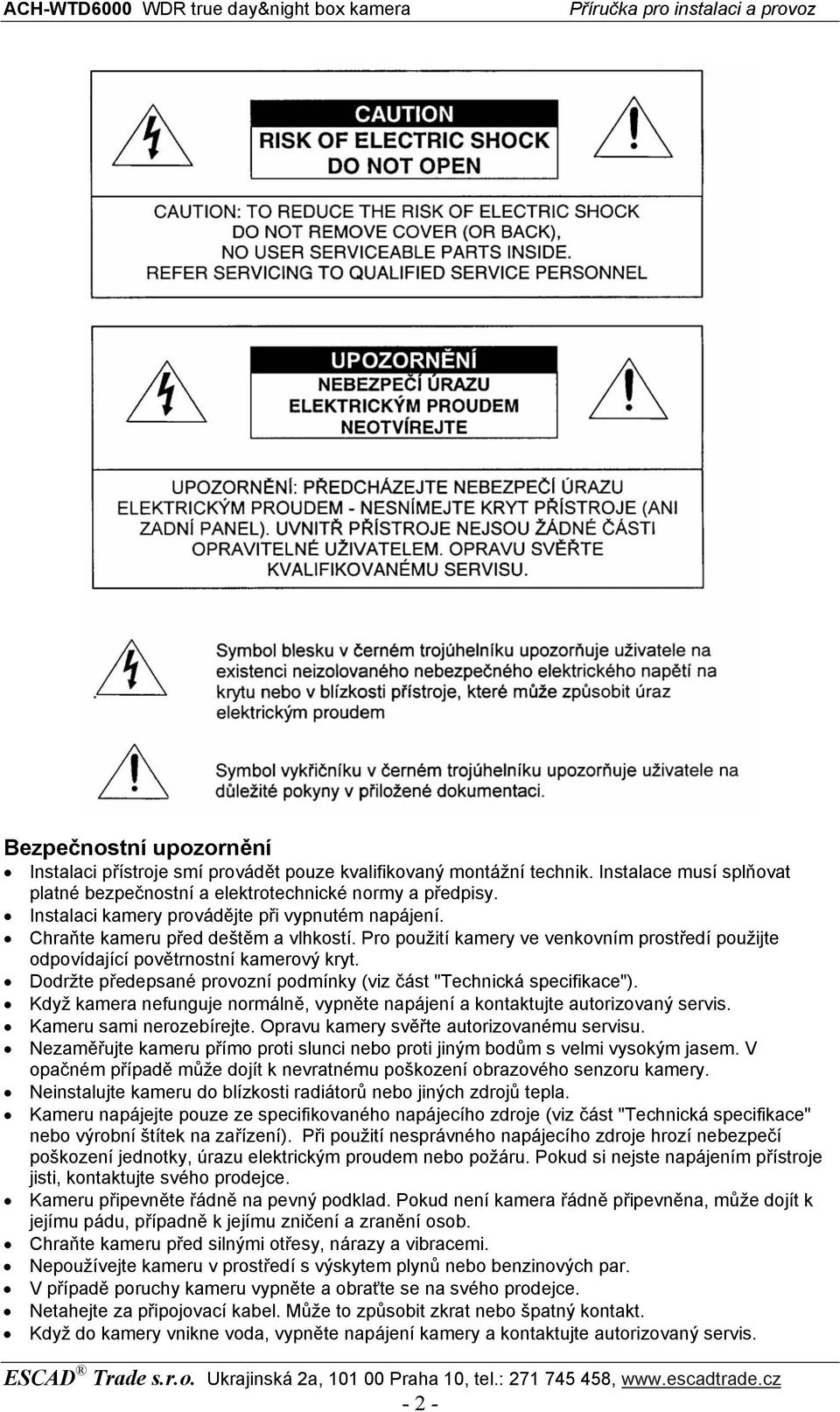

2 Bezpečnostní upozornění Instalaci přístroje smí provádět pouze kvalifikovaný montážní technik. Instalace musí splňovat platné bezpečnostní a elektrotechnické normy a předpisy. Instalaci kamery provádějte při vypnutém napájení. Chraňte kameru před deštěm a vlhkostí. Pro použití kamery ve venkovním prostředí použijte odpovídající povětrnostní kamerový kryt. Dodržte předepsané provozní podmínky (viz část "Technická specifikace"). Když kamera nefunguje normálně, vypněte napájení a kontaktujte autorizovaný servis. Kameru sami nerozebírejte. Opravu kamery svěřte autorizovanému servisu. Nezaměřujte kameru přímo proti slunci nebo proti jiným bodům s velmi vysokým jasem. V opačném případě může dojít k nevratnému poškození obrazového senzoru kamery. Neinstalujte kameru do blízkosti radiátorů nebo jiných zdrojů tepla. Kameru napájejte pouze ze specifikovaného napájecího zdroje (viz část "Technická specifikace" nebo výrobní štítek na zařízení). Při použití nesprávného napájecího zdroje hrozí nebezpečí poškození jednotky, úrazu elektrickým proudem nebo požáru. Pokud si nejste napájením přístroje jisti, kontaktujte svého prodejce. Kameru připevněte řádně na pevný podklad. Pokud není kamera řádně připevněna, může dojít k jejímu pádu, případně k jejímu zničení a zranění osob. Chraňte kameru před silnými otřesy, nárazy a vibracemi. Nepoužívejte kameru v prostředí s výskytem plynů nebo benzinových par. V případě poruchy kameru vypněte a obraťte se na svého prodejce. Netahejte za připojovací kabel. Může to způsobit zkrat nebo špatný kontakt. Když do kamery vnikne voda, vypněte napájení kamery a kontaktujte autorizovaný servis

3 Nakládání s nepotřebným elektrickým a elektronickým zařízením (platné v Evropské unii a dalších evropských státech uplatňujících oddělený systém sběru) Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Místo toho by měl být odložen do sběrného místa, určeného k recyklaci elektronických výrobků a zařízení. Dodržením těchto pokynů zabráníte negativním dopadům na životní prostředí a zdraví lidí, které naopak může být ohroženo nesprávným nakládáním s výrobkem při jeho likvidaci. Recyklování materiálů, z nichž je vyroben, pomůže zachovat přírodní zdroje. Pro získání dalších informací o recyklaci tohoto výrobku kontaktujte prosím místní orgány státní správy, místní firmu zabezpečující likvidaci a sběr odpadů nebo prodejnu, v níž jste výrobek zakoupili. Symbol panáčka s košem znamená, že použitý obal máte hodit do příslušné nádoby na tříděný odpad. Toto zařízení je opatřeno evropskou značkou shody CE. Toto zařízení je ve shodě s evropskou směrnicí RoHS. Vlastnosti WDR - široký dynamický rozsah. Vysoké rozlišení 600TV horizontálních řádek. Digitální redukce šumu 3D DNR. Digitální zoom 1x - 10x. Funkce ZERO DEFECT: Kompenzace vadných pixelů. DIS - digitální stabilizace obrazu. Funkce Sense-up - pomalá závěrka x512. Polygonální privátní masky. Funkce "Eclipse" - bodová kompenzace protisvětla. Funkce true day&night s mechanickým přepínáním IR filtru. Obsah balení Dle seznamu níže zkontrolujte úplnost dodávky: Kamera (1x) Autoiris konektor pro připojení objektivu (1x) C - redukční kroužek (1x) Šestihranný L-klíč (1x) Uživatelský manuál (1x) - 3 -

4 Popis částí a ovládacích prvků Čelní strana kamery 1. Krytka úchytu pro objektiv. 2. CS-úchyt pro objektiv. K tomuto úchytu připojte objektiv s CS-úchytem. 3. Fixační šroubek pro aretaci výtahu objektivu. Pokud objektiv neostří v požadovaném rozsahu, je potřeba přenastavit výtah objektivu (tzv. vzdálenost "back focal"). Nejprve povolte fixační šroubek a pak otáčením úchytu objektivu v kameře nastavte požadovaný výtah (back focal). 4. Stativový závit pro připevnění kamery k držáku (stativu) K horní straně kamery je připevněn adaptér se stativovým závitem pro připevnění kamery k držáku nebo stativu. Adaptér lze podle potřeby volitelně připevnit k horní nebo spodní straně kamery. Pro připevnění adaptéru použijte pouze originální šrouby. Použití neoriginálních šroubů (delších než 5mm) může způsobit poškození vnitřních částí kamery. Pro připevnění kamery k držáku použijte stativový (brašnový) šroub 1/4"-20 UNC

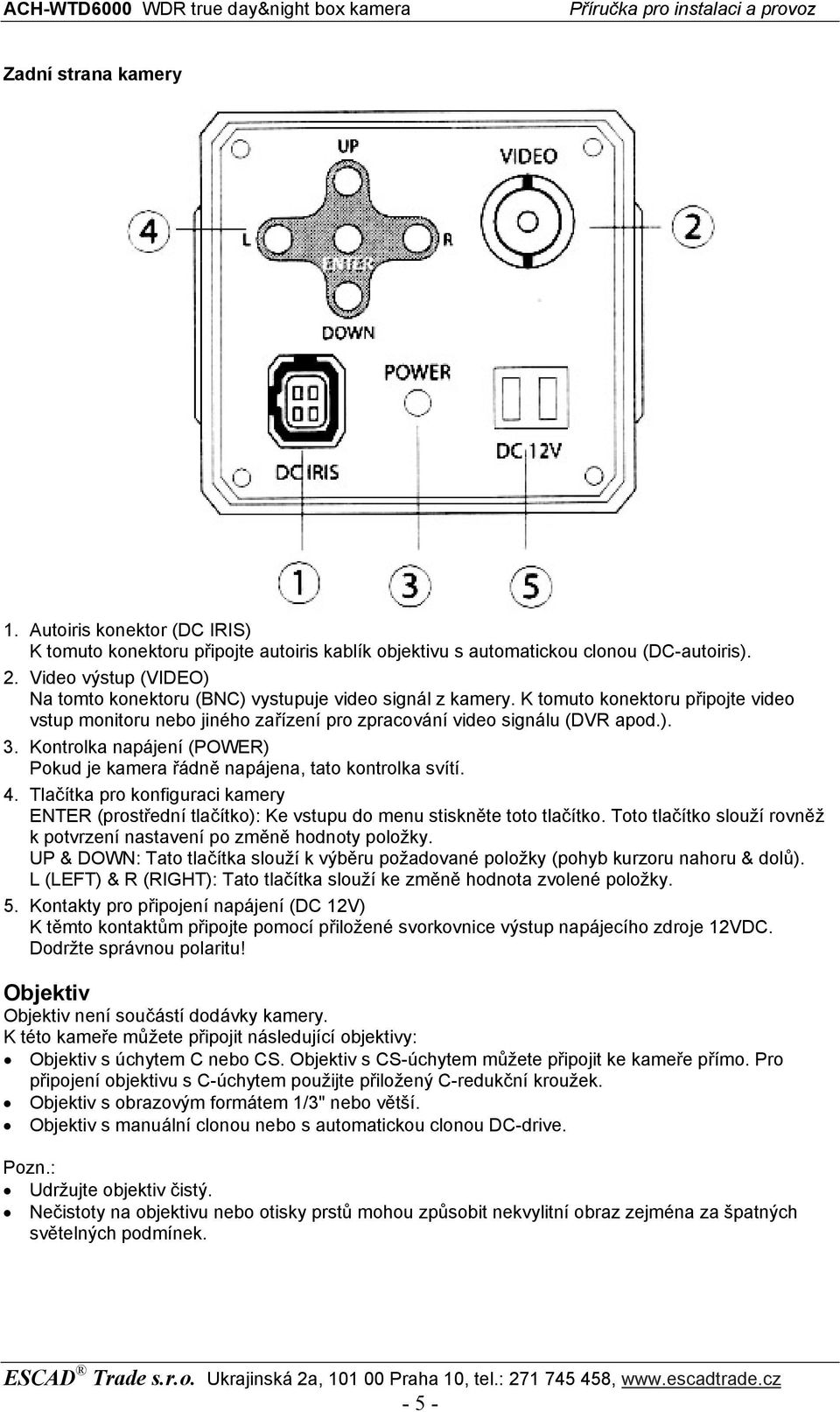

5 Zadní strana kamery 1. Autoiris konektor (DC IRIS) K tomuto konektoru připojte autoiris kablík objektivu s automatickou clonou (DC-autoiris). 2. Video výstup (VIDEO) Na tomto konektoru (BNC) vystupuje video signál z kamery. K tomuto konektoru připojte video vstup monitoru nebo jiného zařízení pro zpracování video signálu (DVR apod.). 3. Kontrolka napájení (POWER) Pokud je kamera řádně napájena, tato kontrolka svítí. 4. Tlačítka pro konfiguraci kamery ENTER (prostřední tlačítko): Ke vstupu do menu stiskněte toto tlačítko. Toto tlačítko slouží rovněž k potvrzení nastavení po změně hodnoty položky. UP & DOWN: Tato tlačítka slouží k výběru požadované položky (pohyb kurzoru nahoru & dolů). L (LEFT) & R (RIGHT): Tato tlačítka slouží ke změně hodnota zvolené položky. 5. Kontakty pro připojení napájení (DC 12V) K těmto kontaktům připojte pomocí přiložené svorkovnice výstup napájecího zdroje 12VDC. Dodržte správnou polaritu! Objektiv Objektiv není součástí dodávky kamery. K této kameře můžete připojit následující objektivy: Objektiv s úchytem C nebo CS. Objektiv s CS-úchytem můžete připojit ke kameře přímo. Pro připojení objektivu s C-úchytem použijte přiložený C-redukční kroužek. Objektiv s obrazovým formátem 1/3" nebo větší. Objektiv s manuální clonou nebo s automatickou clonou DC-drive. Pozn.: Udržujte objektiv čistý. Nečistoty na objektivu nebo otisky prstů mohou způsobit nekvylitní obraz zejména za špatných světelných podmínek

6 Připojení objektivu s automatickou clonou DC-drive Kamera je opatřena autoiris konektorem pro připojení objektivu s automatickou clonou DC-drive. Význam jednotlivých pinů autoiris konektoru na kameře je následující. Pin č.1: Dumping Pin č.2: Dumping + Pin č.3: Drive + Pin č.4: Drive Většina DC-drive objektivů je již dodávána s autoiris konektorem. Zkontrolujte, zda zapojení konektoru na kablíku objektivu odpovídá výše uvedenému zapojení (viz návod k objektivu). Pokud zapojení odpovídá, můžete konektor na kablíku objektivu přupojit přímo k autoiris konektoru na kameře. Pokud zapojení neodpovídá, odstraňte původní konektor z kablíku objektivu. Potom dle výše uvedeného zapojení připájejte ke kablíku objektivu přiložený autoiris konektor

7 Konfigurační menu K ovládání menu použijte odpovídající tlačítka na zadním panelu kamery. Význam tlačítek: ENTER (prostřední tlačítko): Ke vstupu do menu stiskněte toto tlačítko. Toto tlačítko slouží rovněž k potvrzení nastavení po změně hodnoty položky. UP & DOWN: Tato tlačítka slouží k výběru požadované položky (pohyb kurzoru nahoru & dolů). L (LEFT) & R (RIGHT): Tato tlačítka slouží ke změně hodnota zvolené položky. Hlavní menu EXPOSURE: Expoziční parametry. COLOR: Balance bílé. DAY/NIGHT: Funkce day&night. FUNCTION: Nastavení různých funkcí a parametrů. MOTION: Detekce pohybu. PRIVACY MASK : Privátní zóny. SYNC: Synchronizace kamery. COMMUNICATION: Nastavení parametrů pro dálkové ovládání (volitelné). SPECIAL: Kamerové titulky, jazyk menu. EXIT: Návrat na tovární nastavení, vystoupení z menu. Podmenu EXPOSURE LENS: Typ připojeného objektivu. K dispozici jsou tato nastavení: DC objektiv s automatickou clonou DC Drive, ELC objektiv s manuální clonou. ELC LEVEL: Nastavte úroveň pro ELC objektiv. DC LEVEL: Nastavte úroveň pro DC objektiv. SHUTTER: Elektronická závěrka. Pokud je položka LENS nastavena na DC, jsou k dispozici tato nastavení: 1/50, 1/100, 1/120FL a 1/250 s. Režim 1/120FL je vhodný pro eliminaci blikání způsobeného např. zářivkovým osvětlením. Pokud je položka LENS nastavena na ELC, jsou k dispozici tato nastavení: AUTO (automatická závěrka 1/50-1/100000), 1/50, 1/100, 1/120FL a 1/250 s. Režim 1/120FL je vhodný pro eleminaci blikání způsobeného např. zářivkovým osvětlením. BLC: Kompenzace protisvětla. ON zapnuto. OFF vypnuto. Pokud kompenzaci zapnete (BLC nastavíte na ON), můžete pro různé části obrazu nastavit požadovaný stupeň kompenzace (resp. prosvětlení)

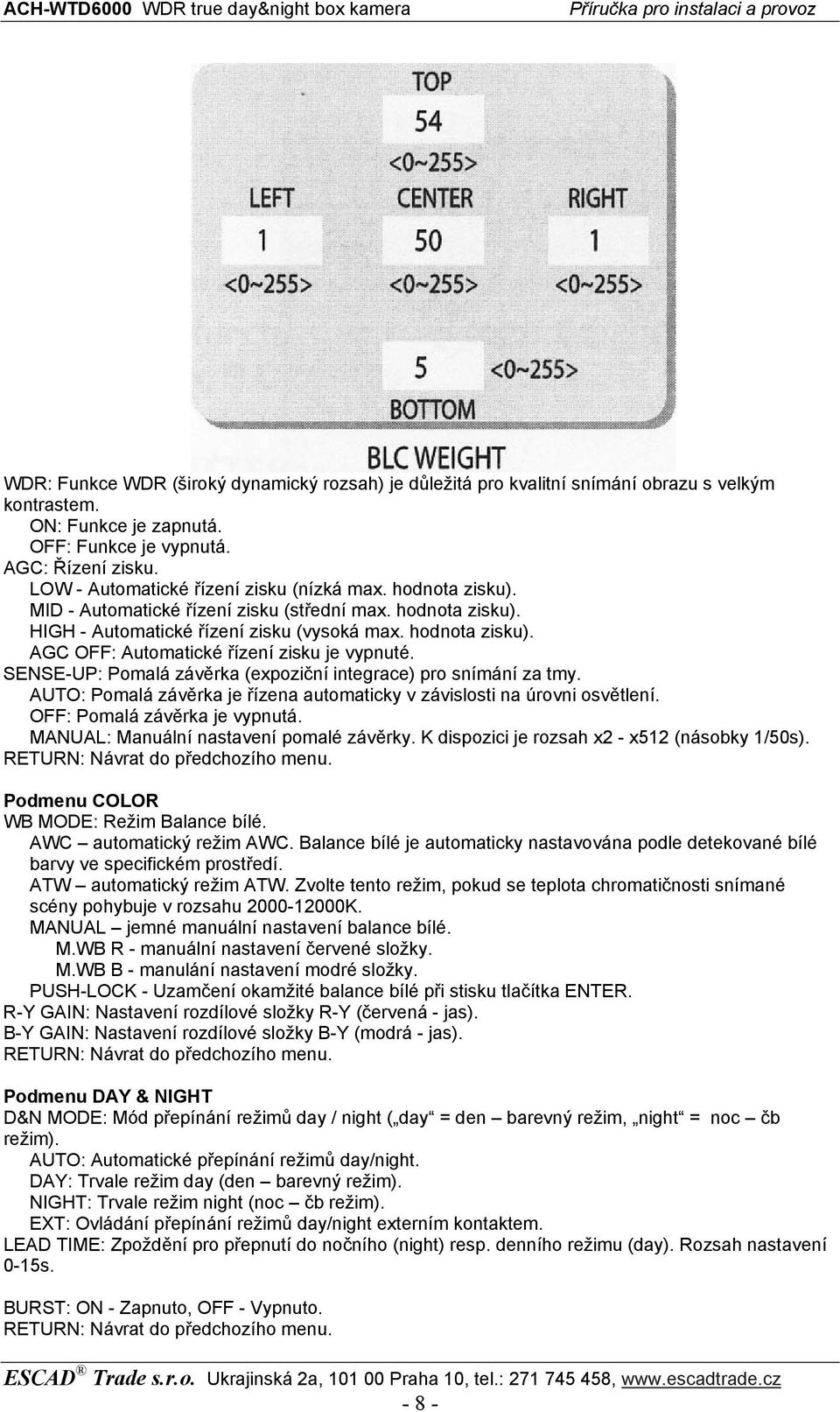

8 WDR: Funkce WDR (široký dynamický rozsah) je důležitá pro kvalitní snímání obrazu s velkým kontrastem. ON: Funkce je zapnutá. OFF: Funkce je vypnutá. AGC: Řízení zisku. LOW - Automatické řízení zisku (nízká max. hodnota zisku). MID - Automatické řízení zisku (střední max. hodnota zisku). HIGH - Automatické řízení zisku (vysoká max. hodnota zisku). AGC OFF: Automatické řízení zisku je vypnuté. SENSE-UP: Pomalá závěrka (expoziční integrace) pro snímání za tmy. AUTO: Pomalá závěrka je řízena automaticky v závislosti na úrovni osvětlení. OFF: Pomalá závěrka je vypnutá. MANUAL: Manuální nastavení pomalé závěrky. K dispozici je rozsah x2 - x512 (násobky 1/50s). Podmenu COLOR WB MODE: Režim Balance bílé. AWC automatický režim AWC. Balance bílé je automaticky nastavována podle detekované bílé barvy ve specifickém prostředí. ATW automatický režim ATW. Zvolte tento režim, pokud se teplota chromatičnosti snímané scény pohybuje v rozsahu K. MANUAL jemné manuální nastavení balance bílé. M.WB R - manuální nastavení červené složky. M.WB B - manulání nastavení modré složky. PUSH-LOCK - Uzamčení okamžité balance bílé při stisku tlačítka ENTER. R-Y GAIN: Nastavení rozdílové složky R-Y (červená - jas). B-Y GAIN: Nastavení rozdílové složky B-Y (modrá - jas). Podmenu DAY & NIGHT D&N MODE: Mód přepínání režimů day / night ( day = den barevný režim, night = noc čb režim). AUTO: Automatické přepínání režimů day/night. DAY: Trvale režim day (den barevný režim). NIGHT: Trvale režim night (noc čb režim). EXT: Ovládání přepínání režimů day/night externím kontaktem. LEAD TIME: Zpoždění pro přepnutí do nočního (night) resp. denního režimu (day). Rozsah nastavení 0-15s. BURST: ON - Zapnuto, OFF - Vypnuto

9 Podmenu FUNCTION MIRROR: ON zrcadlově převrácený obraz. OFF normální orientace obrazu. V-FLIP - vertikálně převrácený obraz. ROTATE - rotace obrazu. SHARPNESS: Nastavte požadovanou digitální ostrost obrazu (resp. kontury obrazu). Rozsah nastavení GAMMA: Gamma charakteristika (strmost obrazu). K dispozici jsou tato nastavení: USER (uživatelské nastavení), 0.45 (normální strmost; tovární nastavení), 0.6 (vyšší strmost), 1.0 (vysoká strmost). FREEZE: Zmrazení obrazu. ON - zapnuto. OFF - vypnuto. NEGA: Negativní obraz. ON - zapnuto. OFF - vypnuto. 3D DNR: Digitální redukce šumu. ON - zapnuto. OFF - vypnuto. D. ZOOM: Digitální zoom. K dispozici je rozsah x2-10x nebo OFF (vypnuto). LSC: Pokud je kamera vybavena širokoúhlým objektivem, mohou být kraje obrazu tmavé a méně ostré (tzv. vinětace). Funkce LSC slouží ke kompenzaci tohoto jevu. ON - Funkce je zapnutá. LSC THR - Nastavení úrovně LSC funkce. OFF Funkce je vypnutá. ECLIPSE: Bodová kompenzace protisvětla. Části obrazu s velmi vysokým jasem jsou překryty černou barvou. ON - zapnuto. OFF - vypnuto. DIS: Digitální stabilizace obrazu. Eliminace chvění obrazu způsobeného např. větrem, otřesy apod. ON - zapnuto. OFF - vypnuto. Podmenu MOTION MOTION: Detekce pohybu. ON - zapnutá, OFF vypnutá. SET WINDOWS: Nastavení detekčních zón pro detekci pohybu. Když zvolíte tuto položku, přes obraz se zobrazí detekční síť 8x8 buněk. Zapněte / vypněte požadované buňky pro detekci pohybu. Pomocí tlačítek LEFT / RIGHT / UP / DOWN zvolte požadovanou buňku a pak stiskněte ENTER. Tmavě šedá buňka: Tmavě šedá buňka indikuje pozici kurzoru (resp. zvolenou detekční buňku). Transparentní (průhledná) buňka: Detekce pohybu je v této buňce zapnutá. Světle šedá buňka: Detekce pohybu je v této buňce vypnutá. K vystoupení z displeje s detekční sítí nastavte kurzor mimo detekční okno pomocí tlačítek LEFT / RIGHT. ALL SET: Zapnutí všech detekčních buněk (detekce pohybu v celé obrazovce). ALL CLEAR: Vypnutí všech detekčních buněk. SENSITIVITY: Citlivost detekce pohybu. Rozsah nastavení SHOW: Vizuální indikace pohybu v obraze. ICON - Výskyt pohybu v obraze je indikován zobrazením odpovídající ikony. TRACE - Pohybující se objekt je barevně zvýrazněn. OFF: Vizuální indikace pohybu je vypnutá. DELAY TIME: Doba, po kterou setrvá kamera v alarmovém stavu ještě po skončení pohybu v obraze (1-15s). Podmenu PRIVACY MASK Pomocí maskovacích obdélníků můžete zakrýt část obrazu, která má být zakázána pro sledování obsluhou (operátorem). Je k dispozici celkem 8 privátních masek. MASK 1 - MASK 8: Zapněte / vypněte zvolenou privátní zónu. ON - zapnuto. OFF vypnuto. SET WINDOWS: Nastavte velikost a pozici masky v obraze. COLOR: Zvolte barvu privátní masky. Podmenu SYNC Synchronizace kamery. SYNC MODE: Zvolte požadovaný způsob synchronizace kamery. INTER - vnitřní synchronizace. AUTO - synchronizace podle fáze střídavého napájení (50Hz, "line-lock"). Toto nastavení má význam pouze u modelů na 24VAC. V-PHASE: Pokud je položka SYNC MODE nastavena na AUTO, můžete pomocí položky PHASE nastavit požadovaný fázový posun

10 Podmenu COMMUNICATION (volitelné) Nastavení parametrů pro vzdálené ovládání kamery přes sériové rozhraní RS485 (volitelná funkce). ADDRESS: ID adresa kamery pro ovládaní. BAUDRATE: Datový tok bps. PROTOCOL. Ovládací protokol. Zvolte PELCO-D. Podmenu SPECIAL TITLE: Vytvoření kamerového titulku (popisku). TITLE EDIT : Kamerový titulek (popisek). Pomocí tlačítek UP/DOWN a LEFT/RIGHT zadejte požadované znaky titulku. Titulek může obsahovat až 16 znaků. TITLE RESET: Změna / reset / modifikace titulku. TITLE POS: Pomocí tlačítek UP/DOWN a LEFT/RIGHT nastavte požadovanou pozici titulku v obraze. TITLE DISPLAY: Zobrazení titulku v obraze. ON - zapnuto, OFF - vypnuto. LANGUAGE: Nastavení požadovaného jazyka konfiguračního menu. DPC: Kompenzace vadných pixelů (užitečné zejména při snímání za tmy). AUTO - automatická kompenzace. FILTER: Režim činnosti optického filtru. BLUE: Filtr ořezává (nepropouští) IR světlo. RED - Filtr propouští IR světlo. Podmenu EXIT SAVE & EXIT: Uložení provedených nastavení a vystoupení z menu. FACTORY SET: Návrat na tovární nastavení. EXIT: Vystoupení z konfiguračního menu bez uložení provedených nastavení

11 Technická specifikace kamery ACH-WTD6000 Parametr Hodnota Systém PAL Obrazový senzor Sony CCD SuperHAD II 1/3" Horizontální frekvence Hz Vertikální frekvence 50 Hz Snímací systém prokládané řádkování 2:1 Horizontální rozlišení 600ř. (barva) / 700ř. (čb) Minimální osvětlení 0.12Lux (15 IRE) / 0.4 Lux (50 IRE) Video výstup 1.0Všš., 75 Ohm Gamma korekce nastavitelná (tovární nastavení 0.45) Odstup signál - šum více než 52 db OSD menu ano Elektronická závěrka 1/50-1/100000s Privátní masky ano, 8 masek Funkce day & night mechanické přepínání IR filtru Detekce pohybu ano, ON/OFF Digitální zoom ano, x1 - x10 Pomalá závěrka ano (sense-up), max. x512 Synchronizace vnitřní Balance bílé ATW / AWC / MANUAL / PUSH WDR ano, ON/OFF 3D-DNR ano, ON/OFF LSC ano (kompenzace vinětace), ON/OFF DIS ano (digitální stabilizace obrazu), ON/OFF ECLIPSE ano (bodová kompenzace protisvětla), ON/OFF Řízení zisku (AGC) OFF / LOW / MIDDLE / HIGH Úchyt pro objektiv C/CS-úchyt Autoiris výstup DC Drive Napájení 12VDC, 110 ma Provozní teplota -20 C až +60 C Skladovací teplota -30 C až +60 C Provozní vlhkost 30%-80% rel. (bez kondenzace) Skladovací vlhkost 20%-90% rel. (bez kondenzace) Český překlad Copyright ESCAD Trade s.r.o
