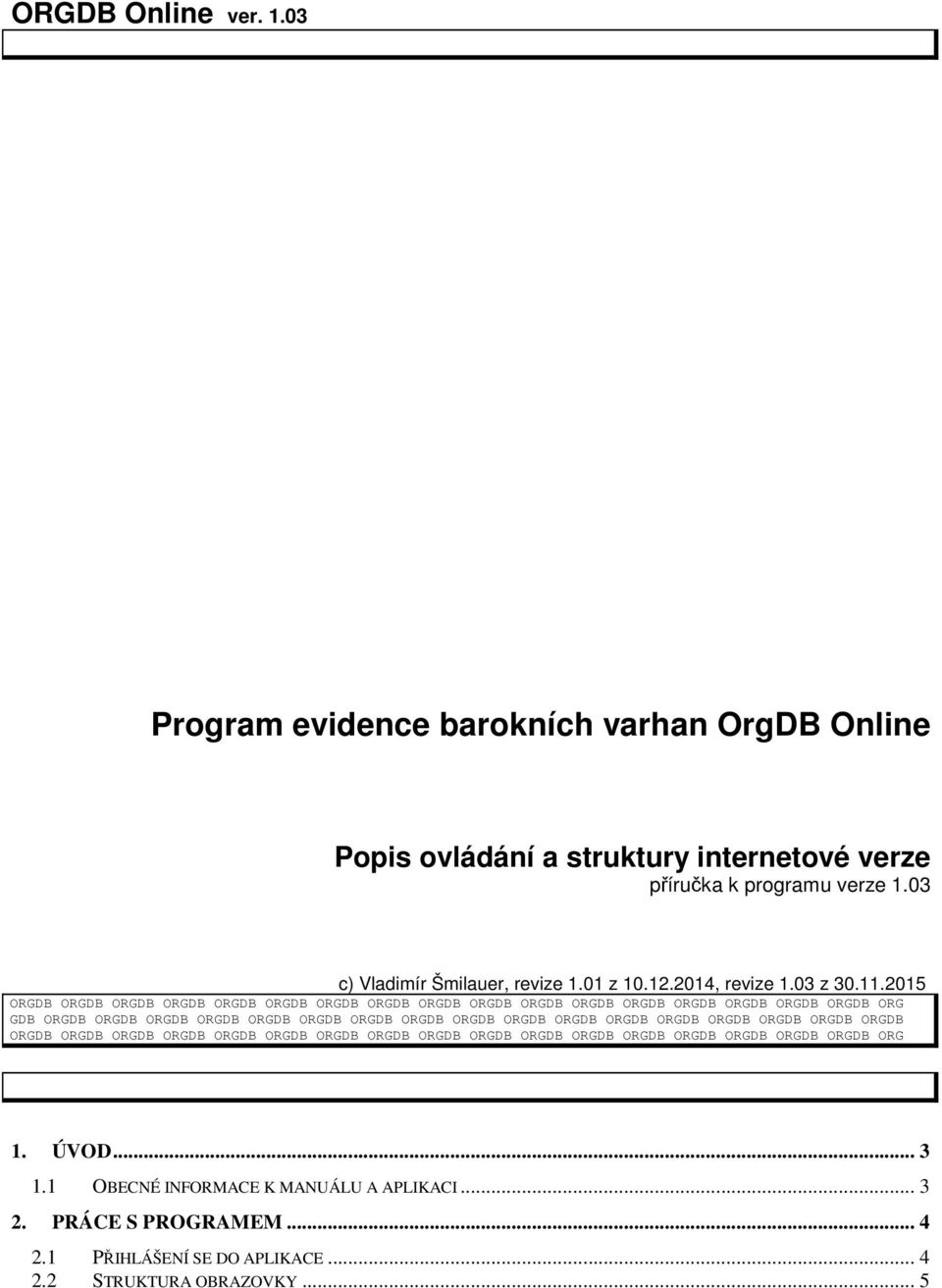

1 ORGDB Online ver Program evidence barokních varhan OrgDB Online Popis ovládání a struktury internetové verze příručka k programu verze 1.03 c) Vladimír Šmilauer, revize 1.01 z , revize 1.03 z ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORG GDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORGDB ORG 1. ÚVOD OBECNÉ INFORMACE K MANUÁLU A APLIKACI PRÁCE S PROGRAMEM PŘIHLÁŠENÍ SE DO APLIKACE STRUKTURA OBRAZOVKY... 5

2 2.3 OVLÁDÁNÍ A SPOLEČNÉ FUNKCE Nastavování vzhledu tabulek Listování v tabulkách Náhled fotografií a pravé tlačítko myši ZÁLOŽKY APLIKACE Záložka Katalog Záložka Identifikace Významné opravy Záložka Historie Záložka Skříň Skříň Prospektové píšťaly Nákresy a schémata Záložka Stůl Záložka Manubria Záložka Nápisy Záložka Ladění Záložka Prostor Záložka Klaviatury Klaviatura Klávesy Obložení kláves Rám klaviatury Záložka Vzdušnice Popis konstrukce Píšťalnice Ventilová komora Pod-záložka Zásuvky Ventily Záložka Rejstříky Rejstříky Štítky Vzdušnice napojené na rejstříky Záložka Traktury Hrací traktura Rejstříková traktura Záložka Měchy Popis vzduchové soustavy Měchy Záložka Pomocná zařízení Další pomocná zařízení Spojky Kolektivy Záložka Píšťaly Záložka Dokumenty Záložka Foto Záložka Zvuk Popis měření Presentace zvuků Presentace dozvuků Záložka Filtr Záložky Download a Administrace Záložka Heslo... 33

3 1. Úvod 1.1 Obecné informace k manuálu a aplikaci Program OrgDB Online zpřístupňuje v prostředí internetu databázi barokních varhan. Design webové aplikace vychází z designu aplikace OrgDB pro osobní počítače, která slouží pro pořizování a sběr dat. Orientace v OrgDB Online by tedy neměla činit obtíže uživateli, který je již seznámen s verzí pro PC. Je třeba si však uvědomit, že prostředí Internetu nepřináší takovou uživatelskou interaktivnost, na jakou jsou zvyklí uživatelé aplikace určené pro osobní počítače. Uživatel obeznámený s PC verzí najde v začátku manuálu popis ovládání a význam použitých ikon. Novému uživateli manuál usnadní orientaci v celé struktuře záložek aplikace, dat a obrazových a textových příloh. Na aplikaci se stále pracuje. Manuál odpovídá stavu aplikace ke konci roku Nenajdete v něm popis funkcí a záložek, jejichž implementace je plánována na rok 2015, například exportní funkce, vyhledávací dotazy a záložku Zvuk, která zpřístupňuje zvukové záznamy jednotlivých píšťal, spektra a měření dozvuků. V této publikaci také nejsou podrobně popsány administrátorské funkce pro správu uživatelských přístupů a aktualizaci dat. Tyto informace jsou uvedeny v administrátorské příručce. Pro obrázky do manuálu jsme si dovolili na stránky aplikace nahrát testovací data, která jsme převzali z PC verze. Využíli jsme tak několik fotografií, textů a dat ze záznamů varhan pořízených dokumentátory NPU, abychom na stránkách prezentovali reálný obsah. Prosím věnujte pozornost následujícím obecným poznámkám k aplikaci OrgDB Online. Aplikace je vytvořena jako tzv. viewer. To znamená, že data zpřístupňuje pouze a výhradně pro čtení a nelze je skrze aplikaci jakkoliv upravovat. Případné aktualizace dat se provádí výhradně na PC verzi a odkud je třeba varhany vyexportovat pro Online verzi a změny importovat do databáze Online verze. Dále je třeba zdůraznit, že aplikace běží na vzdáleném počítači, což může s sebou nést občasné čekání na načtení a zobrazení dat. Prostředí Internetu také s sebou nese požadavky na respektování bezpečnostních pravidel, zejména předběžnou opatrnost při práci se vzdálenou aplikací, pozornost při zadávání internetových adres, ochranu přístupových hesel a korektní ukončování aplikace skrze ovládací tlačítko, nikoliv uzavřením okna internetového prohlížeče. Z bezpečnostních důvodů mohou být také čas od času suspendovány administrátorské funkce (správa uživatelů, rolí a hesel, import dat z PC-verze apod.). Při delší nečinnosti uživatele se aplikace sama odpojí a uživatel se následně musí znovu přihlásit (tato vlastnost je nezrušitelná). Aplikace byla testována na prohlížečích MS Internet Explorer, Chrome a Firefox v aktuálních verzích. Starší prohlížeče mohou mít problémy se zobrazováním (zejména, pokud nemají implementovánu podporu HTML 5 a CSS 2). Případné problémy konzultuje s pověřeným pracovníkem. Aktualizací starého prohlížeče na poslední verzi nic nezkazíte. Podpora ze strany zhotovitele je poskytována pověřenému pracovníkovi organizace, který funguje jako váš interní konzultant a skrze něho jsou požadavky a připomínky tlumočeny. Konzultant má k dispozici internetovou HotLine na adrese ( je dostupná po přihlášení). Podpora a její rozsah jsou podmíněny uzavřením servisní smlouvy. Aplikace běží na serveru NPU v Telči, od správce serveru a aplikace lze získat adresu stránek a požádat o přihlašovací údaje. Poslední vývojová verze vždy běží na stránkách

4 2. Práce s programem 2.1 Přihlášení se do aplikace Přístup do aplikace je možný až po přihlášení se. Přihlašovací jméno a heslo přiděluje správce aplikace. Aplikace rozlišuje uživatele do skupin host, uživatel a administrátor. Pro každou skupinu má aplikace nadefinováno, do jakých částí (agend) má přihlášený uživatel přístup. Kromě rozčlenění do skupin může aplikace mít i další pravidla, skrze které řídí přístup do svých jednotlivých částí. Při přihlašování aplikace rozlišuje malá a velká písmena. Při vkládání nového uživatele správcem je nutno zadat unikátní přihlašovací jméno (nesmí se opakovat). Plné jméno může být shodné. Uživateli bude přiřazena i tzv. role. Uživatel musí mít přiřazenu nejméně jednu roli. Pokud mu administrátor žádnou nepřiřadí, implicitně je použita role host. Role určuje skupinu, do které je uživatel zařazen a ta určuje, jaké části aplikace mu budou přístupné. Pokud zapomenete heslo, zadejte své přihlašovací jméno a stiskněte tlačítko Zapoměl heslo?. Na Váš bude odeslána zpráva s alternativním, 32znaků dlouhým, heslem. Toto heslo nakopírujte (pomocí Ctrl-C a Ctrl- V) a přihlašte se. Po přihlášení si své heslo změňte.

5 2.2 Struktura obrazovky Běžnému uživateli se po úspěšném přihlášení nabídne následující menu, jehož jednotlivé záložky budou dále popsány: Obrázek 1 Aplikace OrgDB Obrazovka aplikace je rozdělena do následujících částí : Hlavní menu Obsahuje položky: Obrázek 2 - Hlavní menu aplikace Položky hlavního menu mají jiné významy než tyto položky v Offline verzi pro pořizování dat. Zde se tyto položky týkají internetu a některých jeho funkcí. Nikoli programu samotného Obrázek 3 - Identifikace aplikace Název aplikace OrgDB, verzi a datum poslední aktualizace. Dále mód, v jakém aplikace běží a jméno přihlášeného uživatele. Najetím myší na jméno se zobrazí další informace, jako jsou role, které má uživatel přiřazeny či jméno organizace. Záhlaví aplikace Zobrazuje základní údaje právě vybraných varhan a obsahuje kurzorové klávesy pro listování mezi jednotlivými uloženými varhanami. Dostanete-li se na konec nebo na začátek tabulky, část ikonek, která ztratí smysl zešedne. Obrázek 4 - Záhlaví aplikace Datová oblast - Záložky Obsahuje seznam záložek, do kterých jsou tematicky rozloženy detailní informace vybraných varhan. Kliknutím na záložku se zobrazí příslušná část dat

6 Obrázek 5 - Záložky o Katalog Obsahuje přehledovou tabulku varhan, která usnadní orientaci. Uživatel si může vybraz zobrazované sloupce a jejich pořadí. Obecný postup nastavování vzhledu tabulek je uveden dále v textu. o Identifikace Základní informace o varhanách o Historie Historie varhan o Skříň Skříň varhan a prospektové píšťaly o Stůl Stůl, notový pult a lavice varhan o Manubria Manubria varhan o Nápisy Nápisy varhan o Ladění Informace o ladění o Prostor Informace o prostoru, kde jsou varhany umístěny o Klaviatury Klaviatury varhan o Rejstříky Rejstříky a štítky varhan o Vzdušnice Vzdušnice, ventily, zásuvky, píšťalnice a ventilová komora varhan o Rejstříky - Rejstříky o Traktury Hrací a rejstříkové varhan o Měchy Měchy a vzduchová zařízení varhan o Pomocná zařízení Pomocná zařízení, spojky a kolektivy varhan o Píšťaly - Píšťaly o Zvuk - záložka zatím není imlementována. bude obsahovat zvukové záznamy, dozvuky a spektra. o Dokumenty Veškerá dokumentace k varhanám o Foto Veškerá fotodokumentace k varhanám o Download - případné soubory ke stažení, zatím jen testovací režim Dostupnost jednotlivých záložek je řízena autorizačními pravidly a módem, v jakém aplikace běží. To znamená, že některé záložky jsou dostupné jen uživatelům s právy administrátora, že některé mohou být suspendovány v případě, že aplikace běží v režimu Údržba dat a apod Ovládání a společné funkce Hlavním ovládacím prvkem v celé aplikaci jsou interaktivní ikonky se symboly akcí, které se provedou po kliknutím levým tlačítkem myší. Pravé tlačítko není propojeno s aplikací, ale s prohlížečem. Kontextová nabídka tedy závisí na konkrétní instalaci internetového prohlížeče. Pokud ikonka není barevná, ale šedivá, znamená to, že požadovanou funkci nelze vykonat Nastavování vzhledu tabulek Zatím implementováno jen u vybraných tabulek ( další budou průběžně doplňovány ). Režim nastavování vzhledu tabulky se spouští tlačítkem Ukončuje se Ukončuje se Tlačítkem (data se neukládají do databáze, po ukončení aplikace se změna zapomene) (uloží data do databáze, nastavení platí i pro následující otevření aplikace) se obnoví originální nastavení tabulky Tlačítkem se zobrazí informační řádek k položkám tabulky, tlačítkem se opět skryje. Tlačítkem tabulky) se přepne orientace tabulky horizontálně nebo vertikálně (tato volba platí pro všechny

7 V režimu nastavování vzhledu tabulky je pořadí sloupců následující: nejprve je skupina viditelných sloupců, za nimi pak následuje skupina sloupců skrytých. Pokud se změní viditelnost sloupce, přemístí se do nové skupiny. Pořadí uvnitř skupiny je dáno předchozím zatříděním. Ve skupině viditelných sloupců lze jejich pořadí měnit pomocí šipek. Pro vlastní nastavování vzhledu tabulky jsou k dispozici následující tlačítka : posune sloupec doleva (šedá varianta tlačítka indikuje, že sloupec nelze posunout) posune sloupec doprava (šedá varianta tlačítka indikuje, že sloupec nelze posunout) skryje sloupec zobrazí sloupec sloupec je zamknut pro změny informace pokud je ke sloupci poznámka, zobrazí se po najetí myší na tento symbol Listování v tabulkách Na procházení tabulkou se využívá následujících tlačítek : Stiskem tlačítka přejdete na první záznam dané tabulky. Stiskem tlačítka pak přejdete na předchozí stránku. Každá tabulka stránkuje záznamy jinak, například 5,10,15 záznamů na stránku, podle místa na stránce. Stiskem tlačítka přejdete na předchozí záznam tabulky. Analogicky pak slouží tlačítka pro přechod na poslední záznam, na další stranu a na poslední záznam Náhled fotografií a pravé tlačítko myši Fotografie je možné prohlédnout klikem na ikonku obrázku : Po kliku na ikonku se otevře nové okno, ve kterém je umístěna daná fotografie. Nové okno je možno zvětšovat, nebo vněm fotografii přibližovat na detail. Stiskem pravého tlačítka myši na obrázku vyvoláme následující nabídku:

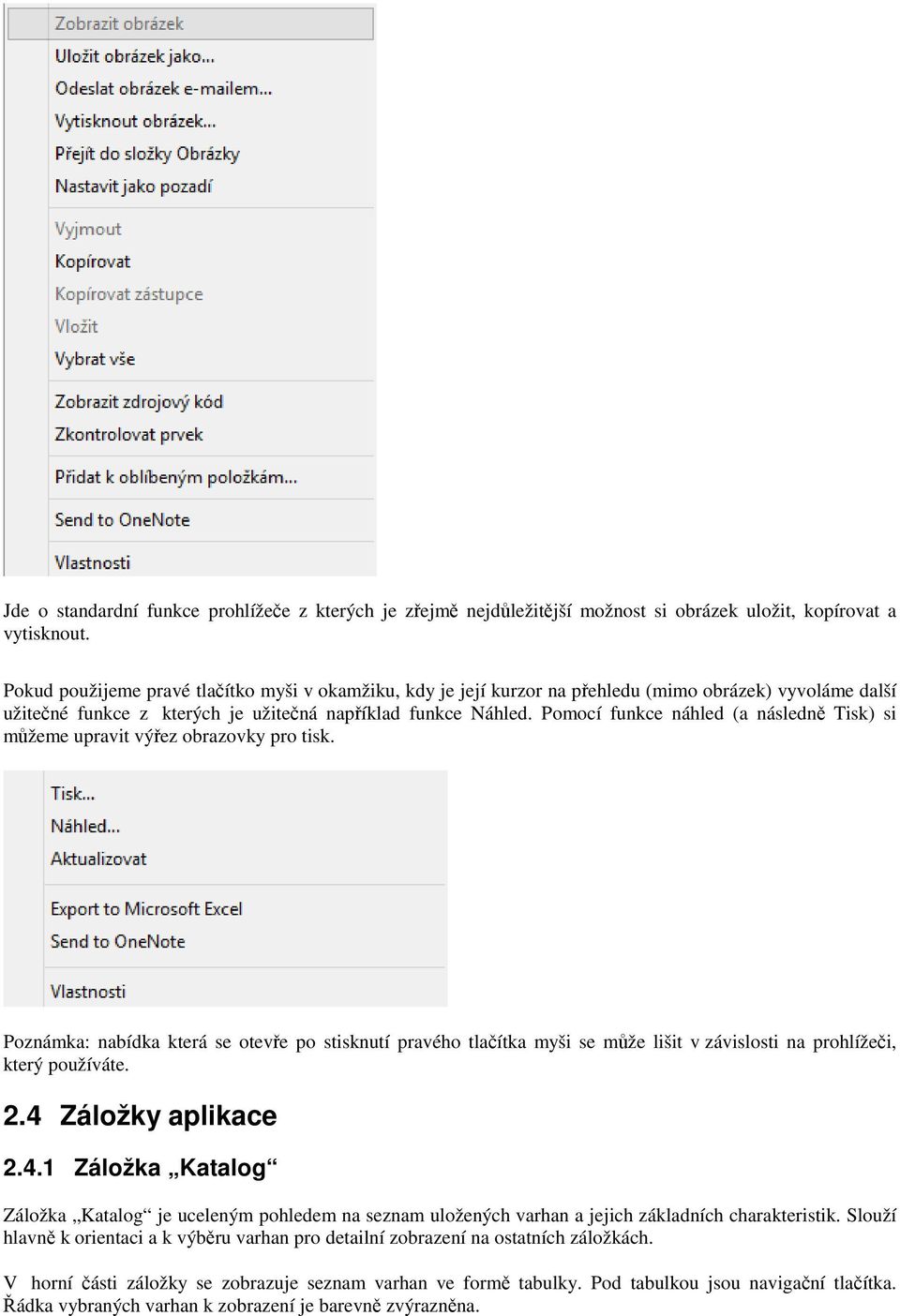

8 Jde o standardní funkce prohlížeče z kterých je zřejmě nejdůležitější možnost si obrázek uložit, kopírovat a vytisknout. Pokud použijeme pravé tlačítko myši v okamžiku, kdy je její kurzor na přehledu (mimo obrázek) vyvoláme další užitečné funkce z kterých je užitečná například funkce Náhled. Pomocí funkce náhled (a následně Tisk) si můžeme upravit výřez obrazovky pro tisk. Poznámka: nabídka která se otevře po stisknutí pravého tlačítka myši se může lišit v závislosti na prohlížeči, který používáte. 2.4 Záložky aplikace Záložka Katalog Záložka Katalog je uceleným pohledem na seznam uložených varhan a jejich základních charakteristik. Slouží hlavně k orientaci a k výběru varhan pro detailní zobrazení na ostatních záložkách. V horní části záložky se zobrazuje seznam varhan ve formě tabulky. Pod tabulkou jsou navigační tlačítka. Řádka vybraných varhan k zobrazení je barevně zvýrazněna.

9 V dolní části se k vybraným varhanám zobrazuje formou tabulky základní charakteristika, tedy seznam jejich klaviatur s rejstříky. Vpravo od tabulky je umístěn náhled hlavní fotografie varhan. Obrázek 6 - Záložka Katalog To, na kterém záznamu a stránce v tabulce stojíte a kolik záznamů je v databázi k dispozici, je zobrazeno nalevo od navigačních tlačítek. Vyjádření na následujícím obrázku tedy říká, že jste na 4. záznamu z 20 možných a stojíte na první straně. Pro listování v katalogu se užívá navigačních tlačítek pod tabulkou, ale lze využít i navigační tlačítka v záhlaví aplikace. Navigační tlačítka v záhlaví aplikace jsou přístupná i když stojíte na ostatních záložkách. Vždy tedy můžete procházet prohlížené varhany. Další možností jak vybrat varhany, je kliknout na požadovaný řádek v tabulce a varhany a jsou poté vybrané Záložka Identifikace Záložka identifikace zaznamenává nejnutnější informace k identifikaci varhan. Zaznamenává data o lokalitě a objektu, kde jsou varhany umístěny, o varhanáři a varhanách samotných. Úplně dole jsou záznamy o vzniku varhan a jejich opravách. Záložka počítá i s případným zobrazením fotodokumentace (viz ikonka dole s labelem Fotografie ). Po kliknutí se objeví seznam fotodokumentace, je-li k dispozici.

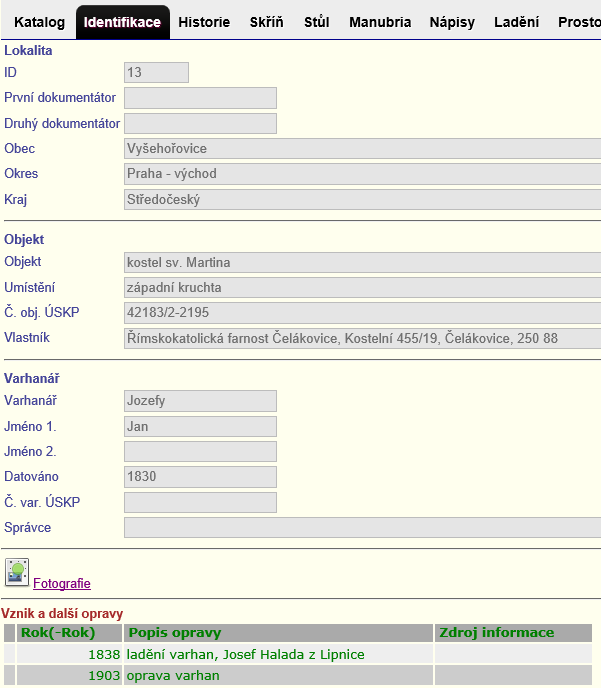

10 Obrázek 7 Identifikace a tabulka významných oprav Významné opravy Záložka identifikace obsahuje tabulku významných oprav. Tabulka významných oprav zobrazuje Rok opravy nebo rozmezí Rok-Rok, popis opravy a zdroj informace, ze které bylo čerpáno Záložka Historie Záložka historie slouží pro ukládání rozsáhlého souboru informací ohledně historie varhan. Principem je zde kompletně popsat jejich historii. Rovněž se zde ukládají soubory vztahující se k varhanám.

11 Obrázek 8 Záložka Historie Historie se ukládá do samostatného textového souboru formátu rtf, který umožňuje jednoduché formátování textu. Pod textem je panel pro zobrazení přiložené dokumentace. Dokumenty jsou podle obsahu tříděné do kategorií. V panelu jsou vypsány přístupné kategorie, k nichž jsou dokumenty přiřazeny. Vybranou kategorii je možno rozbalit a zabalit stiskem ikonek + / -. Při rozbalení se zobrazí názvy jednotlivých dokumentů. Poklepáním na název se dokument otevře v okně náhledu. Poznámka1 : Obdobné panely s přílohami jsou k dispozici i na dalších záložkách. Ovládání je stejné, jen mohou být zřístupněny jiné kategorie. Přehled přes všechny kategorie je na záložce Dokumenty. Poznámka 2 : Podobně je řešen i přístup k obrazovým přílohám (fotografiím). Ty jsou souhrnně přístupné na záložce Foto Záložka Skříň Záložka Skříň slouží k popisu konstrukce skříně varhan a obsahuje tři pod-záložky, Skříň, Prospektové píšťaly a Nákresy a schémata Skříň Záložka Skříň obsahuje textová pole, do kterých se ukládají informace o varhanové skříni. Obrázek 9 Záložka Skříň Skříň

12 Prospektové píšťaly Záložka Prospektové píšťaly slouží pro zaznamenávání údajů o prospektových píšťalách. K dispozici mohou být fotografie prospektových píšťal. K listování fotografiemi slouží okno Rozmístění prospektových píšťal fungující obdobně jako dokumentační panel na záložce historie s výjimkou toho, že na dvojklik se standardně otevře, ale na kliknutí se zobrazí náhled fotografie. Obrázek 10 Záložka Skříň Prospektové píšťaly Nákresy a schémata Záložka Nákresy a schémata slouží pro přístup k přiloženým dokumentům podle kategorií. Obrázek 11 Záložka Skříň Nákresy a schémata

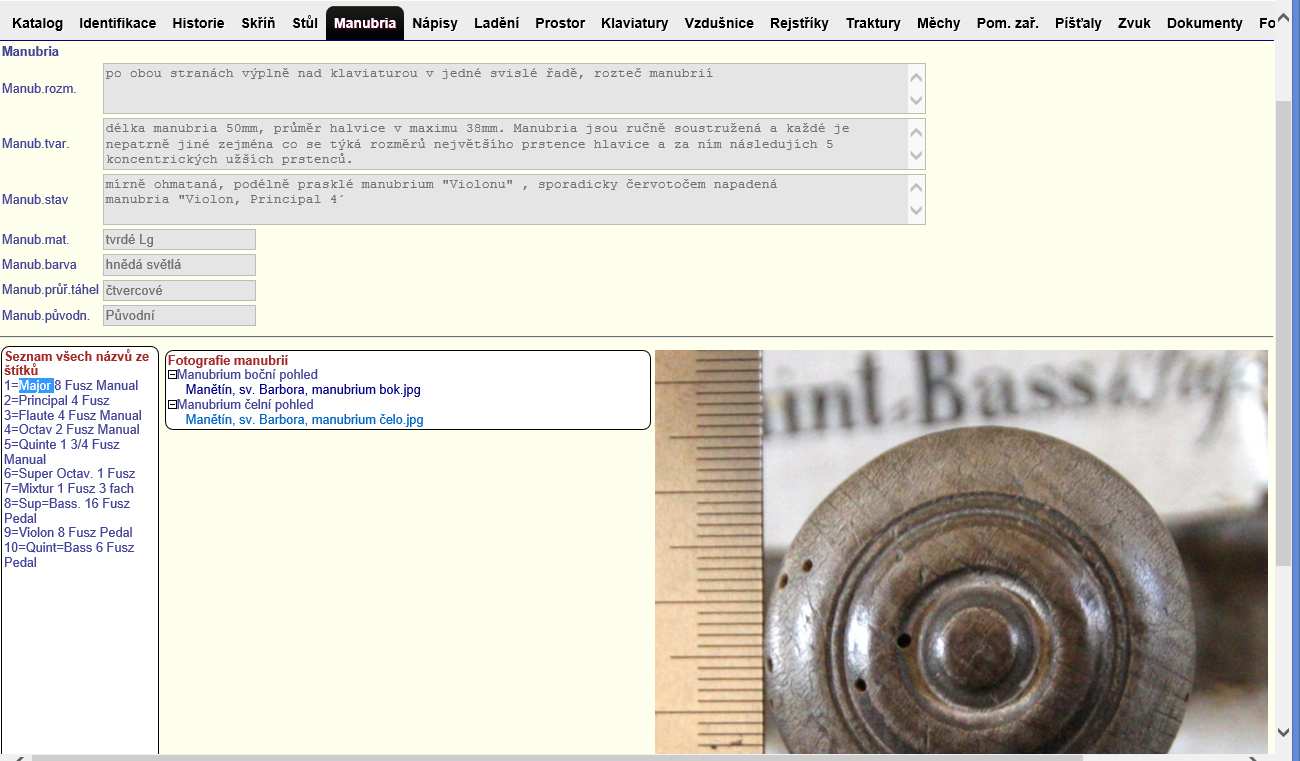

13 2.4.5 Záložka Stůl Záložka Stůl obsahuje informace o varhanovém stolu, lavici a notovém pultu Záložka Manubria Obrázek 12 Záložka Stůl Obrázek 13 Záložka Manubria Záložka Manubria obsahuje v horní části informace o rozmístění, stavu, tvaru.

14 Panel Seznam všech názvů ze štítků v dolní části slouží jako výpis všech štítků varhan, kde jsou vedeny s jejich jmény ze štítku. Ty se zapisují společně s rejstříky na záložce rejstříků. Na panelu Fotografie manubrií je možno prohlížet fotografie manubrií v čelním a bočním pohledu Záložka Nápisy Záložka Nápisy slouží pro zaznamenávání nápisů na varhanách. Nápisy mají vlastní tabulku a navigační tlačítka pro listování v nápisech. K nápisům mohou být k dispozici fotografie. Fotografie jsou zobrazovány vedle tabulky nápisů. Je zobrazován celkový počet fotografií nápisů a aktuálně vybraná fotografie. Obrázek 14 - Záložka Nápisy"

15 2.4.8 Záložka Ladění Záložka Ladění obsahuje informace o naladění varhan, teplotě a tlaku vzduchu při měření. Aktuální výšku ladění je udávána v Hz, teplota vzduchu při ladění ve C, tlak vzduchu v milimetrech vodního sloupce Záložka Prostor Obrázek 15 - Záložka Ladění" Záložka Prostor obsahuje textový popis prostoru a panel pro přístup k přílohám vztahujícím se k prostoru. Obrázek 16 - Záložka Prostor

16 Záložka Klaviatury Záložka Klaviatury má v horní části přehledovou tabulku a pod ní navigační tlačítka pro listování klaviaturami. Tabulka klaviatur má 5 záznamů na stránku, proto je někdy nutné použít i tlačítka pro přechod na další nebo předchozí stránku nebo lze přímo kliknout do tabulky. Pod tabulkou jsou čtyři pod-záložky, které zobrazují informace k vybrané klaviatuře. Obrázek 17 Záložka Klaviatury Klaviatura Nejdůležitější záznamy o klaviatuře jsou umístěny na záložce Klaviatura, kde se vepisují její základní parametry a informace o rámu klaviatury. S touto záložkou je spjat schematický obrázek klávesnice, zobrazuje skutečný rozsah kláves, které jsou na dané klaviatuře dostupné.

17 Obrázek 18 - Záložka Klaviatury - Klaviatura Každá klaviatura má své označení pod kterým se zobrazuje i dále vaplikaci. Dále je stanoven rozsah klaviatury (Rozsah od, do) a typ spodní oktávy. Pole Typ spodní oktávy ovlivňuje vzhled interaktivní klávesnice. Typ Plná ponechá všechny klávesy v daném rozsahu (například C f1). Typ Krátká ponechá všechny klávesy v daném rozsahu (například C f1 a c0 f1) a vyřadí první vysoké tóny Cis, Dis, Fis a Gis daného rozsahu na klávesnici. Typ lomená ponechá všechny klávesy v daném rozsahu (například C f1 a c0 f1) a vyřadí první vysoké tóny Cis, Dis daného rozsahu na klávesnici Klávesy Zde se popisují informace o klávesách dané klaviatury. Rozměry jsou uváděny v milimetrech.

18 Obrázek 19 - Klaviatury: Klávesy Obložení kláves Popisuje se obložení kláves. Obrázek 20 Klaviatury: Obložení kláves Rám klaviatury Na záložce Rám klaviatury se vepisují informace o rámu jednotlivé klaviatury. Obrázek 21 - Klaviatury: Rám klaviatury

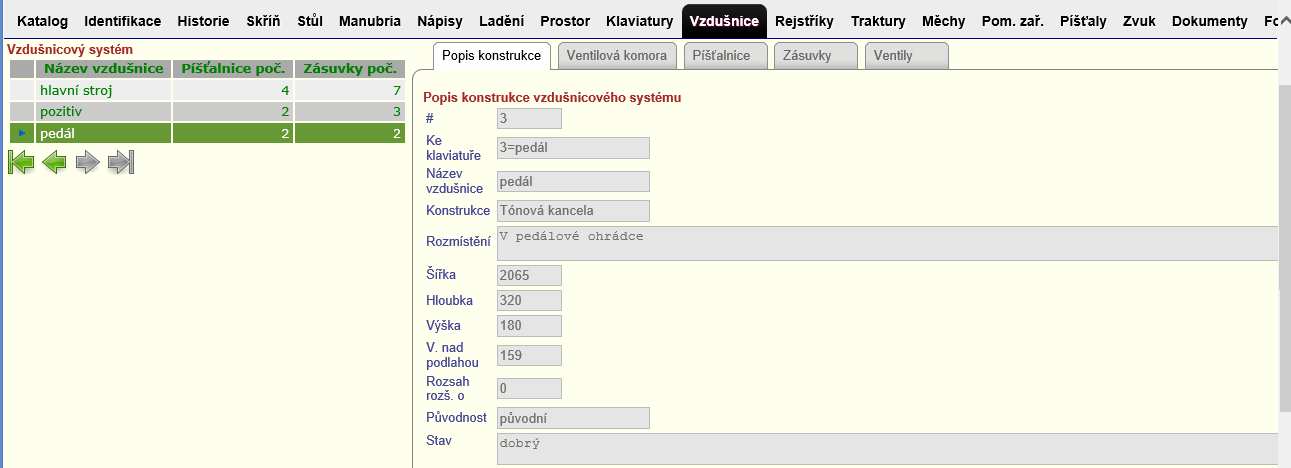

19 Záložka Vzdušnice Záložka vzdušnice obsahuje přehledovou tabulku vzdušnic a čtyři pod-záložky členící informace k vybrané vzdušnici na Popis konstrukce, Ventilová komora, Píšťalnice, Zásuvky a Ventily. Pro výběr vzdušnice se používají navigační tlačítka pod tabulko nebo lze kliknout přímo na řádek tabulky. Obrázek 22 - Záložka Vzdušnice horní část Popis konstrukce Nejdůležitější záložkou na vzdušnicích je Popis konstrukce. Zde se zobrazuje konstrukce, rozměry, připojení vzdušnice ke klaviatuře a obsazení tónů. Obrázek 23 Vzdušnice: Popis konstrukce

20 Píšťalnice Píšťalnice mají také svoji databázi, jsou ovšem vázány na vzdušnici.. Píšťalnice jsou filtrovány dle aktuálně vybrané vzdušnice. Pro práci s píšťalnicemi se používají tlačítka umístěné nad tabulkou píšťalnic. Tlačítka mají stejnou funkcionalitu jako u jakékoliv jiné tabulky. Obrázek 24 Vzdušnice: Píšťalnice V dolní části je ještě umístěna přehledová tabulka napojení na rejstříky. Na píšťalnici může být napojen pouze rejstřík, který s ní sdílí klaviaturu a na daný rejstřík je připojena vzdušnice, na které je umístěna píšťalnice. Tabulka je svázána s tabulkou píšťalnic Ventilová komora Záložka Ventilová komora zobrazuje informace a rozměrech a provedení ventilové komory. Obrázek 25 Vzdušnice: Ventilová komora Pod-záložka Zásuvky Zásuvky mají také svoji tabulku. Jsou ovšem vázány na vzdušnici.. Zásuvky jsou filtrovány dle aktuálně vybrané vzdušnice. V dolní části záložky je opět přehledová tabulka vazby na rejstříky.

21 Obrázek 26 Vzdušnice: Zásuvky Ventily Poslední pod-záložkou v sekci Vzdušnice je záložka Ventily obsahující informace o provedení, rozměrech, stavu a pořadí ventilů. Obrázek 27 - Vzdušnice: Ventily Záložka Rejstříky Záložka Rejstříky slouží pro zaznamenávání informací o rejstřících, štítcích a k zobrazení napojení vzdušnic na rejstříky. Všechny informace jsou rozděleny do tří záložek se stejnými jmény Rejstříky Pole Ke klaviatuře určuje klaviaturu ke které je rejstřík připojen. Stopová hodnota určuje maximální stopovou hodnotu rejstříku. Tato informace je důležitá i pro menzury při zadávání jejich stopové délky. Název ze štítku (nebo Název skutečný stav) je důležitý při výpisu na manubriích a klaviaturách a dále pro výběr menzury. Počet řad dle otvorů na vzdušnici určuje kolik řad menzur na něm může být rovněž důležitá informace pro menzury. Materiál rejstříku určuje hlavní materiál menzur, který se u nich bude vybírat. Pokud se zadá hodnota kombinovaný, pak může menzura být kovová i dřevěná.

22 Obrázek 28 - Záložka Rejstříky Štítky Ke každému rejstříku je připojen jeden rejstříkový štítek. Záložka Štítky obsahuje popis, rozměry případně i fotografie štítku Vzdušnice napojené na rejstříky Každý rejstřík může být umístěn na více vzdušnicích. To je obsahem vazební tabulky, která udržuje informace o tom, jaké rejstříky jsou napojeny na jaké vzdušnice. Přehled o vzdušnicích napojených na vybraný rejstřík zobrazuje tabulka na záložce Vzdušnice napojené na rejstříky.

23 Obrázek 29 - Tabulka vzdušnic napojených na rejstříky Záložka Traktury Záložka Traktury popisuje traktury a obsahuje záložky Hrací traktura a Rejstříková traktura Hrací traktura Záložka Hrací traktura obsahuje ještě pod-záložky Popis hrací traktury a Hřídelnice. První obsahuje abstrakty a jejich spoje a dole panel k pro přístup k dokumentům příloh v kategorii Hrací traktura. Obrázek 30 Traktury: Abstrakty a jejich spoje Druhá pod-záložka Hřídelnice slouží pro zaznamenávání informcí o hřídelnicích. V horní části je přehledová tabulka hřídelnic s navigačními tlačítky. Pole pod tabulkou zobrazují informace k vybrané hřídelnici. Následují popisná pole v členění na rám, hřídele a ramínka. Součástí je i možnost prohlížet přiložené fotografie.

24 Obrázek 31 Traktury: Hřídelnice Rejstříková traktura Rejstříková traktura má v horní části popisná pole dole je opět panel s přístupem k příložené dokumentaci. S panelem Dokumentace... se pracuje stejně jako u obdobných záložek. Obrázek 32 - Traktury: Rejstříková traktura

25 Záložka Měchy Záložka měchy je členěna na dvě záložky, Popis vzduchové soustavy a Měchy Popis vzduchové soustavy Popis vzduchové soustavy je vázán na celé varhany a popisuje způsob pohonu měchů zda má elektrické čerpadlo a popisuje průběh vzduchových kanálů. Toto pole dovoluje uložit neomezené množství textu. Tlak vzduchu je svázán k záložce Ladění a poli Tlak vzduchu, které se zde pouze propisuje. Obrázek 33 Popis vzduchové soustavy Měchy Záložka Měchy ukládá informace o každém měchu zvlášť. V záhlaví obsahuje přehledovou tabulku s níž jsou svázána následující popisná pole. K dispozici je opět přístup k přiloženým dokumentům a fotografiím.

26 Obrázek 34 - Měchy Záložka Pomocná zařízení Záložka Pomocná zařízení obsahuje tři pod-záložky. Záložky Další pomocná zařízení, Spojky a Kolektivy Další pomocná zařízení Mezi další pomocná zařízení spadá Crescendo, Volná kombinace, kde je nutné zadat počet zařízení a nebo zařízení Jiná, kde je nutné vybrat klaviaturu, ke které je zařízení připojeno Spojky Záložka Spojky obsahuje popisné informace o spojkách na klaviaturách.

27 Obrázek 35 - Spojky Kolektivy Záložka Kolektivy obsahuje popisné informace o kolektivech. Kolektivy jsou uvedeny za sebou v poli Kolektivy seznam. Není možné zadat jiný název kolektivu, než který je uveden v následujícícm seznamu : Pianissimo, Piano, Mezzoforte, Forte, Fortissimo, Pleno, Tutti, Jiné. Obrázek 36 - Kolektivy

28 Záložka Píšťaly Záložka píšťaly nabízí informace o všech menzurách (píšťalách), které jsou k dispozici na daných varhanách. Pro aktivaci zobrazení je nutno na panelu v levém horním roku záložky vybrat nejprve klaviaturu. Nabídnou se rejstříky. Pak vybrat z nabídnutých rejstříků. Je možno vybírat podle názvů ze štítků a nebo podle skutečného stavu. Pokud má rejstřík více řad, je třeba zvolit i řadu. Po výběru se stiskem tlačítka ( zelená lomená šipka) aktualizují data na záložce. Vedle výběrového okna je tabulka menzur s navigačními tlačítky. Tabulka je provázána se záložkou Konstrukce a rozměry píšťal. Na záložce jsou zobrazeny detaily k vybrané píšťale. Zobrazovaná pole se liší podle typu právě zobrazované píšťaly (dřevo, kov, jazýček). Přehledový obrázek pod tímto odstavcem zobrazuje konfiguraci polí pro kovové píšťaly. Obrázek 37 - Menzury - kov Na následujícím obrázku je výřez konfigurace záložky pro dřevo.

29 Záložka Zvuk Záložka slouží k přehrávání zaznamenaných zvuků jednotlivých píšťal a k zobrazení informací o podmínkách měřeních, o spektrální analýze zvuků a o měření dozvuků. Pokud pro vybrané varhany nejsou nahrány žádné soubory, je zobrazeno chybové hlášení: Obrázek 38 - Záložka Zvuk - chybové hlášení Popis měření V této záložse se zobrazí text s popisem provedeného měření. Obrázek 39 - Záložka Zvuk - popis měření

30 Presentace zvuků V záložce jsou seznamy Číslo měření, Klaviatura, Rejstřík a Píšťala. Pomocí přepínače Mono/Stereo (je umístěn nad seznamem píšťal) si zvolíte, které nahrávky se zpřístupní. Nejprve vyberte měření. Na základwě vybrané hodnoty se vyplní seznam Klaviatura. Po výběru klaviatury se vyplní seznam rejsříků. Takto postupně specifikujte tón, který chcete přehrát. Obrázek 40 - Záložka Zvuk - presentace zvuků Jakmile je vybraný konkrétní tón, aktivují se ovládací prvky pro vlastní přetrátí zvuku.vlastní přehrávání ze závislé na konkrétním internetovém prohlížeči, případně na doplňcích, které máte do internetového prohlížeče nainstalovány. Obrázek 41 - Záložka Zvuk - presentace zvuků

31 Presentace dozvuků Tato záložka doposud není implementována Záložka Dokumenty Záložka Dokumenty zpřístupňuje úplný strom příloh k vybraným varhanám. V levém okně jsou vypsány kategorie, k nichž jsou dokumenty přiřazeny. Vybranou kategorii je možno rozbalit a zabalit stiskem ikonek + / -. Při rozbalení se zobrazí názvy jednotlivých dokumentů. Poklepáním na název se dokument otevře v okně náhledu. K vybraným kategoriím tohoto stromu směřovala okna dokumentů v dříve probíraných oknech, například na záložce Prostor, Historie mebo Skříň. Zde je zpřístrupněna úplná struktura příloh. Obrázek 42 Záložka Dokumenty Záložka Foto Záložka Foto slouží pro přístup k fotodokumentaci varhan. V levém okně jsou vypsány kategorie, k nichž jsou fotografie přiřazeny. Vybranou kategorii je možno rozbalit a zabalit stiskem ikonek + / -. Při rozbalení se zobrazí názvy jednotlivých fotografií. Poklepáním na název se fotografie otevře v okně náhledu. Obrázek 43 Záložka Foto Záložka Filtr V této záložce je možno nastavovat filtry, ukládat je pro opakované použití a spouštět tyto odložené filtry. Pokud je nějaká tabulka filtrovaná, je v levém horním rohu zobrazena modrá ikonka filtru.

32 Obrázek 44 - Ikona filtru Záložka Filtry má dvě další záložky. První Filtry slouží k manipulaci s již vytvořenými filtry. Umožní filtr aplikovat na databázi, ukládat pro opakované použití, odstraňovat je a provádět další operace s nimi. V druhé, nazvané Nastavení, se interaktivním způsoben filtry vytváří. Definuje se jaké tabulky budou filtrovány, jaké položky buou použity a jaká kritéria (operátory) budou použity Filtry Tato sekce je rozdělena na tři části. V horní je identifikace vybraného filtru. Ve střední části je seznam uložených filtrů. Ve spodní části jsou tlačítky, kterými se nastavený filtr aplikuje. Nový Uložit Odstranit Vyprázdnit Tímto tlačítkem vytvoříte nový filtr. Můžete zadat jméno a poznámky/vysvětlivku. Pokud zadáte jméno již existujícího filtru, bude tento přepsán. Nastavené parametry filtru uloží do vybraného filtru. Odstraní uložený filtr. Tato operace je nevratná, filtr po jejím provedení bude ze serveru odstraněn. Z filtru se vymažou všechny parametry a nastavení, samotný filtr (prázdný) zůstane. Pokud máte vytvořený filtr, můžete jej aplikovat. Máte k dispozici tři volby: Aplikovat na data podle zadaných kritérií se zafiltrují data. Data jsou filtrována, dokud není vybrán jiný filtr, nebo do ukončení aplikace. Pokud chcete filtr zrušit a zpřístupnit si všechna data, nejprve

33 Export Tisk vymažte filtr z paměti (tlačítkem Vymazat) a následně stlačením tlačítka Aplikovat na data tento prázdný filtr použít. V této verzi není implementováno. V této verzi není implementováno Nastavení Filtr se nastavuje po jednotlivých tabulkách. V těle tabulky se zobrazujíé jednotlivé pole, které daná tabulka obsahuje. To, jaká pole se vám zpřístupní, si zvolíte v záhlaví tabulky pomocí seznamu Zobrazit řádky. Máte tyto možnosti volby: [nic] Nezobrazí žádné pole. [vše] Zobrazí všechy pole tabulky. [použité] Zobrazí jen ty pole tabulky, které jsou použité v parametrech filtru. texty Zobrazí jen textové pole. datumy a časy Zobrazí jen datumové a časové pole. čísla ano/ne Zobrazí jen číselné pole. Zobrazí jen pole, do kterých je možno zadávat jen binární informaci. Je možno zadat Ano a Ne (bez ohledu na malá a velká písmena), nebo 1 a 0. Pokud vás zajímají další informace o datových polích v tabulce, můžete v záhlaví tabulky použít zaškrtávací box Zobrazit info. Po zaštrnutí se tabulka rozšíří o sloupec Info, kde jsou informace o vlastnostech jednotlivých tabulkových položek, např. maximální délka textů. Ošetření hodnot na datový typ (např. abyste do číselného pole vkládali jen čísla a ne písmena) si řídí internetový prohlížeč. Záleží tedy jaký prohlížeč používáte a jak jej máte nastavený. Je vhodné si nejprve na nějakém jednoduchém, testovacím filtru vyzkoušet nastavení čísel (zejména oddělovač des. míst) a datumů (pořadí dne, měsíce a roku) a pak to tak používat. Je třeba mít na paměti také to, že Internetové prohlížeče přebírají nastavení z operačního systému (nastavení jazyka a lokálních parametrů), a že změnami v nastavení Windows mohou nastat problémy s dříve uloženými filtry. uložit do paměti Všechny údaje, které vyplníte jsou na jen vašem počítači v okně internetového prohlížeče. Stiskem tohoto tlačítka se data odešlou z vašeho internetového prohlížeče na server, kde budou uložena. Pokud tímto talčítkem neodešlete data, po opuštění záložky Filtry se všechno ztratí. vybrat vše Vybere (zaškrtne) všechna pole v tabulce. zrušit vše Zruší výběr (odškrtne) všechna pole v tabulce. vymazat vše Vymaže veškerá nastavení (výběr pole, operátor, hodnota filtru) Záložky Download a Administrace Záložky jsou určeny pro administrátora databáze a jejich popis není předmětem uživatelského manuálu Záložka Heslo V této záložce naleznete formulář, pomocí kterého si změníte své přihlašovací heslo.

34 Obrázek 45 Záložka Heslo Uložení změn Výmaz formuláře Návrat do aplikace Záložka Debug Tato záložka se zobrazí pouze, pokud máte speciální práva. Obsahuje nástroje pro sledování analyzování funkcí aplikace a databáze. Popis popis není předmětem uživatelského manuálu.
