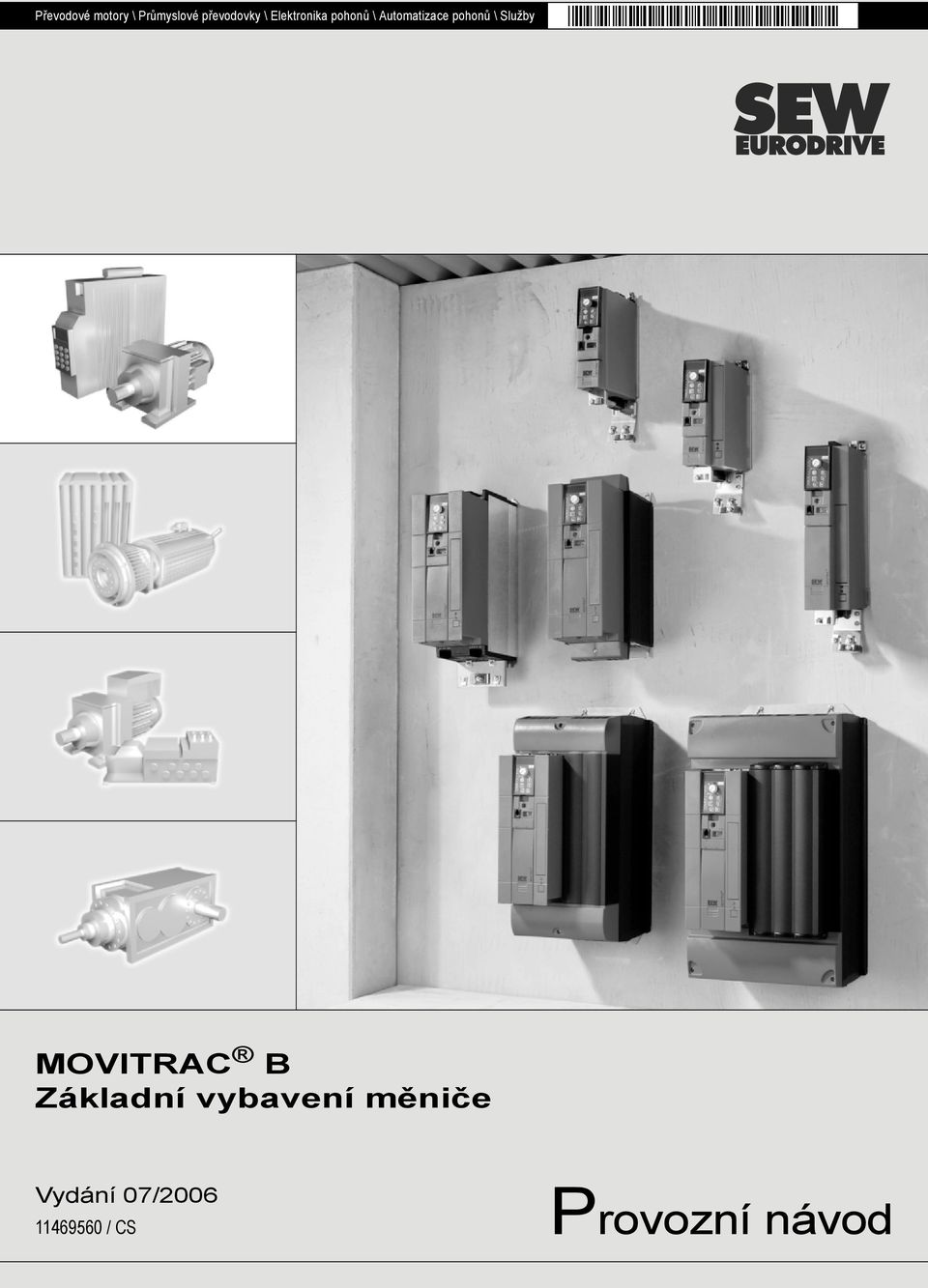

1 Převodové motory \ Průmyslové převodovky \ Elektronika pohonů \ Automatizace pohonů \ Služby MOVITRAC B Základní vybavení měniče Vydání 07/ / CS Provozní návod

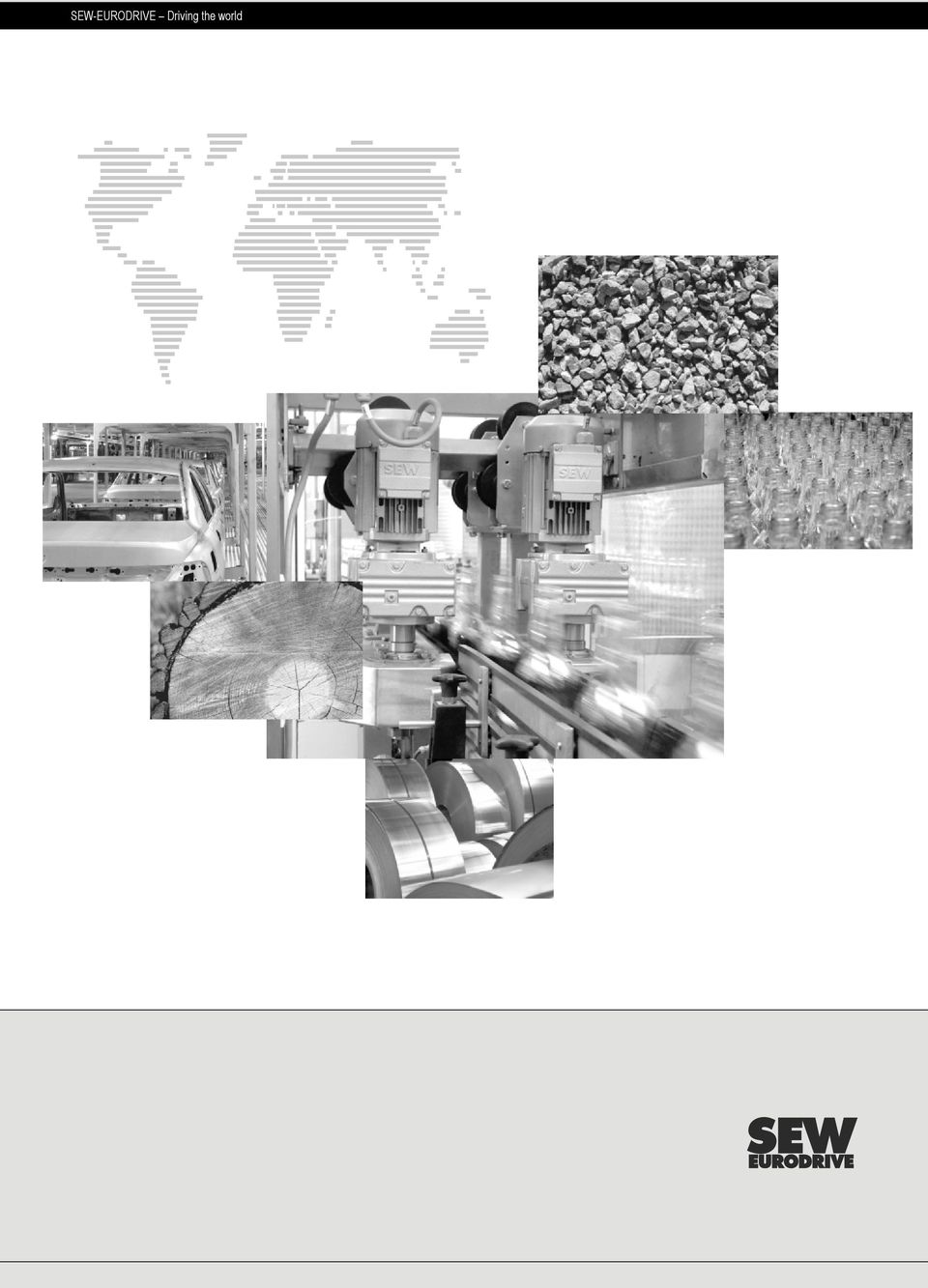

2 SEW-EURODRIVE Driving the world

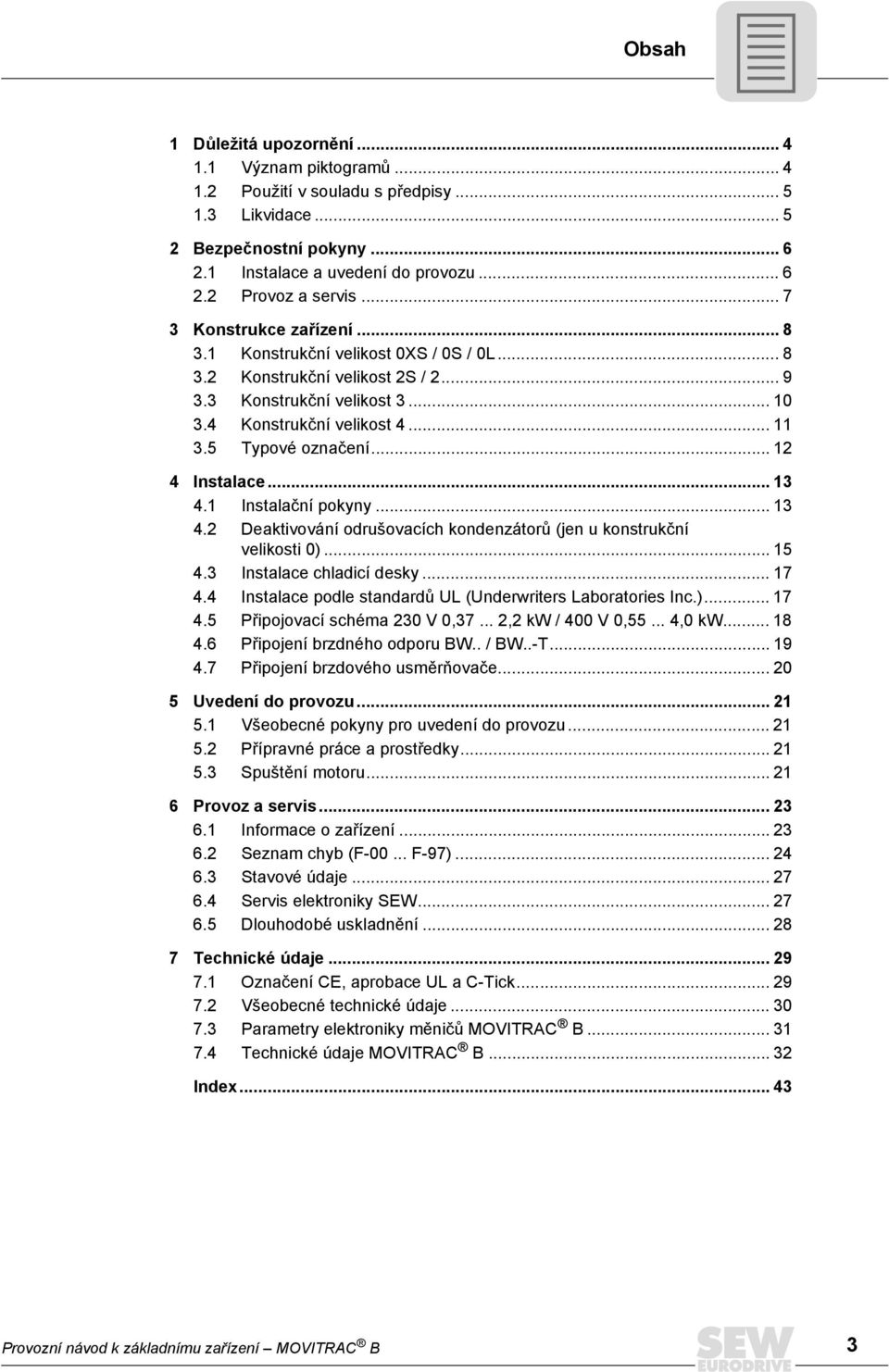

3 Obsah 1 Důležitá upozornění Význam piktogramů Použití v souladu s předpisy Likvidace Bezpečnostní pokyny Instalace a uvedení do provozu Provoz a servis Konstrukce zařízení Konstrukční velikost 0XS / 0S / 0L Konstrukční velikost 2S / Konstrukční velikost Konstrukční velikost Typové označení Instalace Instalační pokyny Deaktivování odrušovacích kondenzátorů (jen u konstrukční velikosti 0) Instalace chladicí desky Instalace podle standardů UL (Underwriters Laboratories Inc.) Připojovací schéma 230 V 0, ,2 kw / 400 V 0, ,0 kw Připojení brzdného odporu BW.. / BW..-T Připojení brzdového usměrňovače Uvedení do provozu Všeobecné pokyny pro uvedení do provozu Přípravné práce a prostředky Spuštění motoru Provoz a servis Informace o zařízení Seznam chyb (F F-97) Stavové údaje Servis elektroniky SEW Dlouhodobé uskladnění Technické údaje Označení CE, aprobace UL a C-Tick Všeobecné technické údaje Parametry elektroniky měničů MOVITRAC B Technické údaje MOVITRAC B Index Provozní návod k základnímu zařízení MOVITRAC B 3

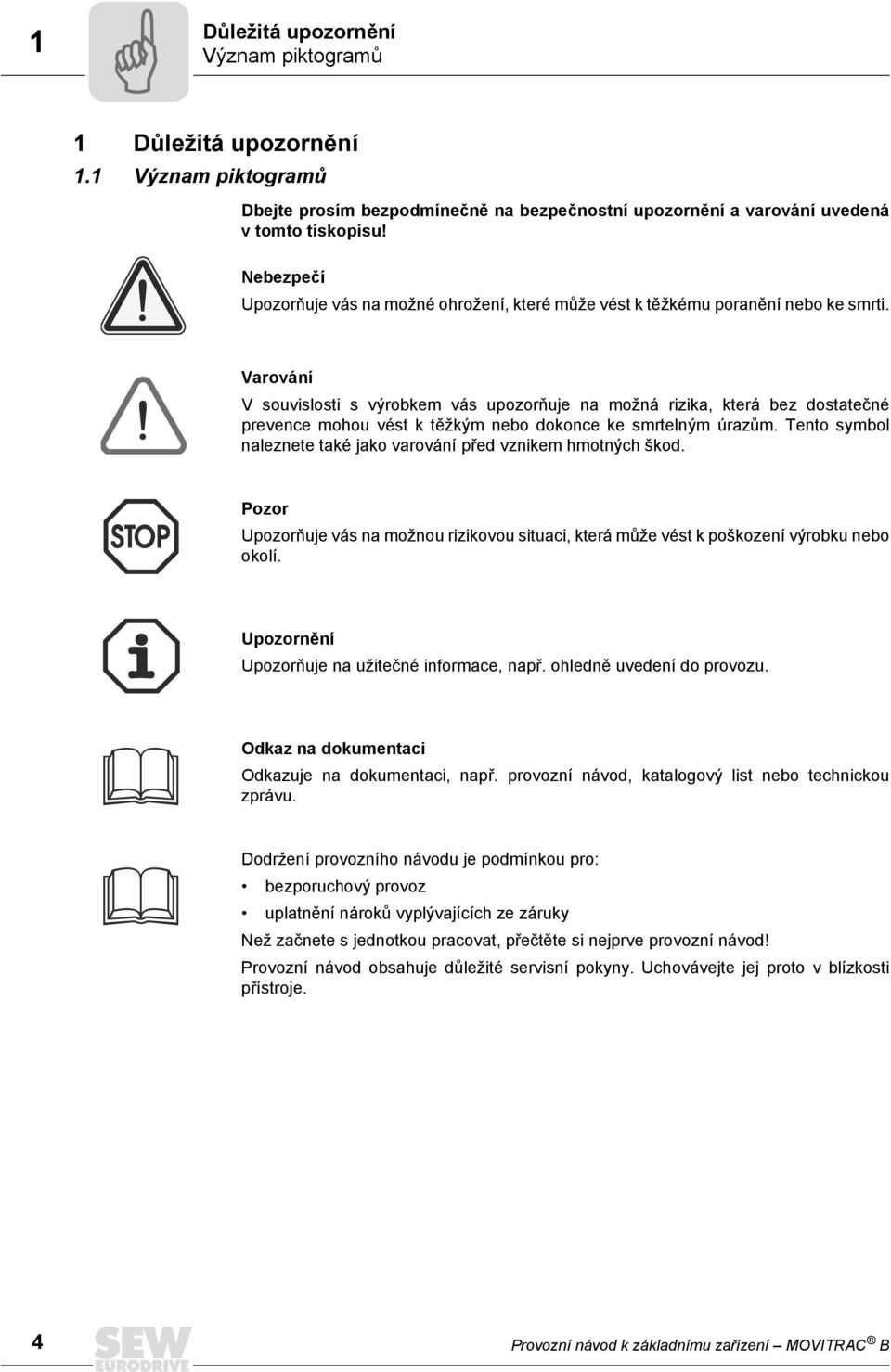

4 1 Důležitá upozornění Význam piktogramů 1 Důležitá upozornění 1.1 Význam piktogramů Dbejte prosím bezpodmínečně na bezpečnostní upozornění a varování uvedená v tomto tiskopisu! Nebezpečí Upozorňuje vás na možné ohrožení, které může vést k těžkému poranění nebo ke smrti. Varování V souvislosti s výrobkem vás upozorňuje na možná rizika, která bez dostatečné prevence mohou vést k těžkým nebo dokonce ke smrtelným úrazům. Tento symbol naleznete také jako varování před vznikem hmotných škod. Pozor Upozorňuje vás na možnou rizikovou situaci, která může vést k poškození výrobku nebo okolí. Upozornění Upozorňuje na užitečné informace, např. ohledně uvedení do provozu. Odkaz na dokumentaci Odkazuje na dokumentaci, např. provozní návod, katalogový list nebo technickou zprávu. Dodržení provozního návodu je podmínkou pro: bezporuchový provoz uplatnění nároků vyplývajících ze záruky Než začnete s jednotkou pracovat, přečtěte si nejprve provozní návod! Provozní návod obsahuje důležité servisní pokyny. Uchovávejte jej proto v blízkosti přístroje. 4 Provozní návod k základnímu zařízení MOVITRAC B

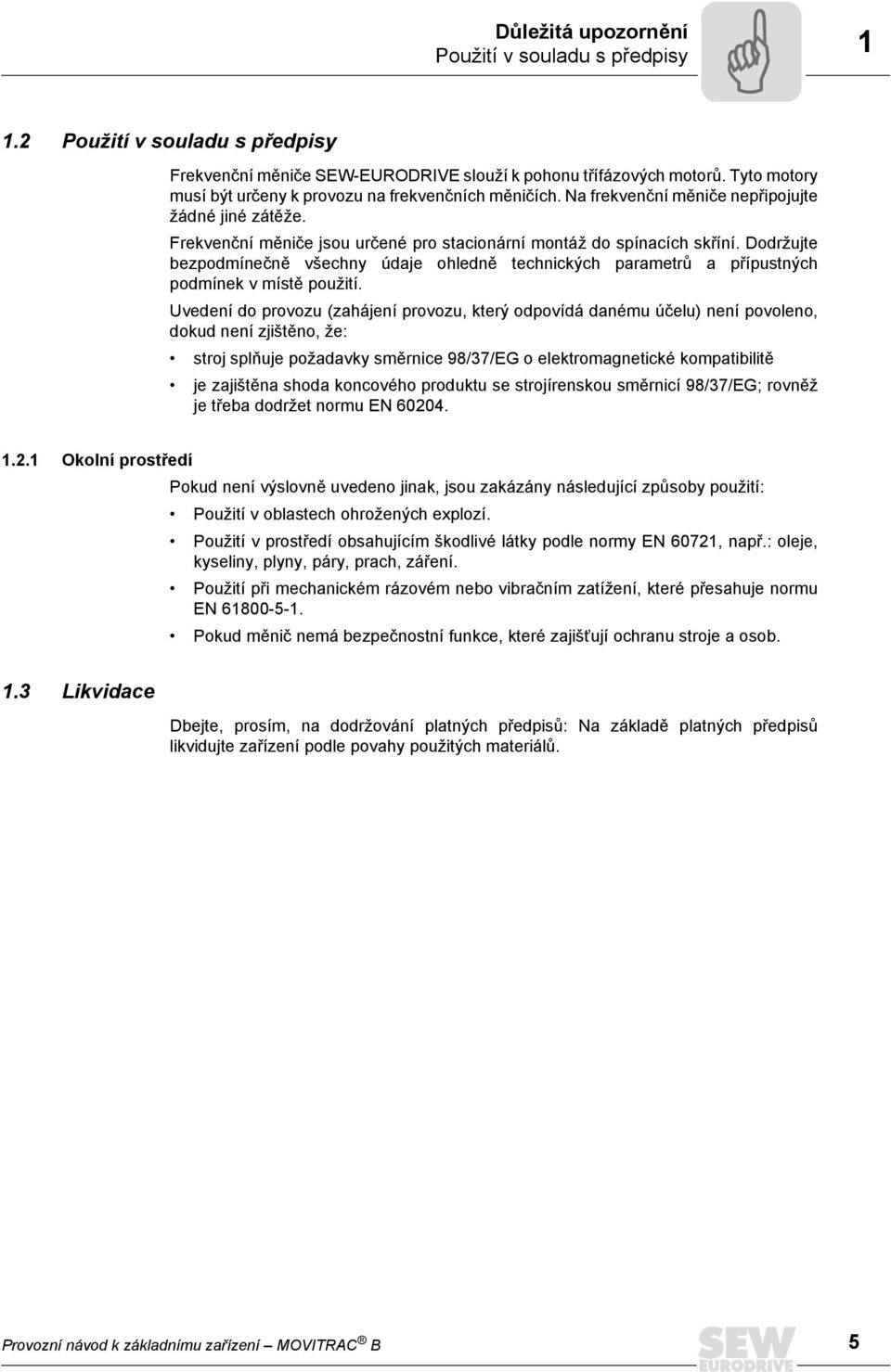

5 Důležitá upozornění Použití v souladu s předpisy Použití v souladu s předpisy Frekvenční měniče SEW-EURODRIVE slouží k pohonu třífázových motorů. Tyto motory musí být určeny k provozu na frekvenčních měničích. Na frekvenční měniče nepřipojujte žádné jiné zátěže. Frekvenční měniče jsou určené pro stacionární montáž do spínacích skříní. Dodržujte bezpodmínečně všechny údaje ohledně technických parametrů a přípustných podmínek v místě použití. Uvedení do provozu (zahájení provozu, který odpovídá danému účelu) není povoleno, dokud není zjištěno, že: stroj splňuje požadavky směrnice 98/37/EG o elektromagnetické kompatibilitě je zajištěna shoda koncového produktu se strojírenskou směrnicí 98/37/EG; rovněž je třeba dodržet normu EN Okolní prostředí Pokud není výslovně uvedeno jinak, jsou zakázány následující způsoby použití: Použití v oblastech ohrožených explozí. Použití v prostředí obsahujícím škodlivé látky podle normy EN 60721, např.: oleje, kyseliny, plyny, páry, prach, záření. Použití při mechanickém rázovém nebo vibračním zatížení, které přesahuje normu EN Pokud měnič nemá bezpečnostní funkce, které zajišïují ochranu stroje a osob. 1.3 Likvidace Dbejte, prosím, na dodržování platných předpisů: Na základě platných předpisů likvidujte zařízení podle povahy použitých materiálů. Provozní návod k základnímu zařízení MOVITRAC B 5

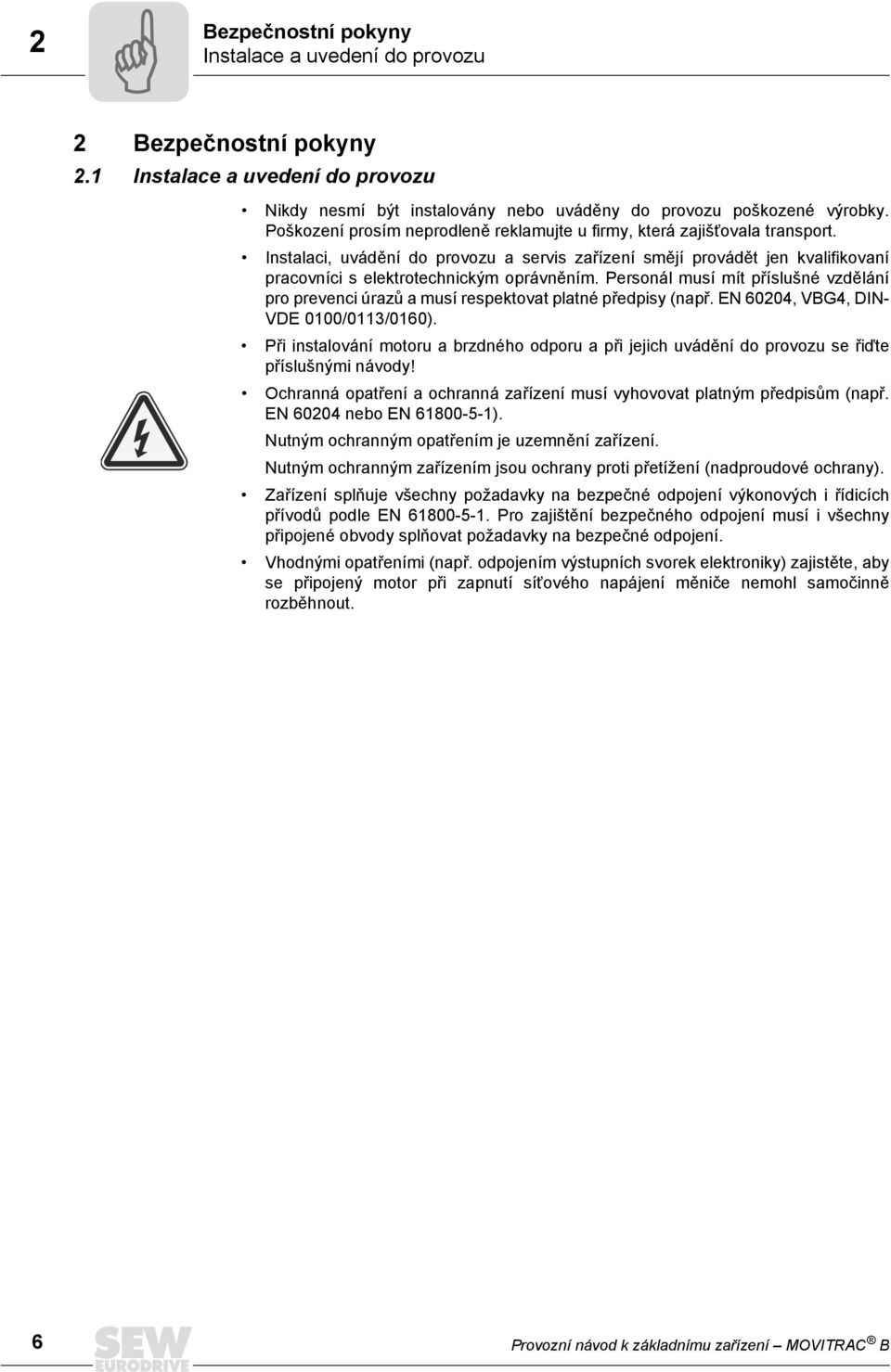

6 2 Bezpečnostní pokyny Instalace a uvedení do provozu 2 Bezpečnostní pokyny 2.1 Instalace a uvedení do provozu Nikdy nesmí být instalovány nebo uváděny do provozu poškozené výrobky. Poškození prosím neprodleně reklamujte u firmy, která zajišïovala transport. Instalaci, uvádění do provozu a servis zařízení smějí provádět jen kvalifikovaní pracovníci s elektrotechnickým oprávněním. Personál musí mít příslušné vzdělání pro prevenci úrazů a musí respektovat platné předpisy (např. EN 60204, VBG4, DIN- VDE 0100/0113/0160). Při instalování motoru a brzdného odporu a při jejich uvádění do provozu se řiďte příslušnými návody! Ochranná opatření a ochranná zařízení musí vyhovovat platným předpisům (např. EN nebo EN ). Nutným ochranným opatřením je uzemnění zařízení. Nutným ochranným zařízením jsou ochrany proti přetížení (nadproudové ochrany). Zařízení splňuje všechny požadavky na bezpečné odpojení výkonových i řídicích přívodů podle EN Pro zajištění bezpečného odpojení musí i všechny připojené obvody splňovat požadavky na bezpečné odpojení. Vhodnými opatřeními (např. odpojením výstupních svorek elektroniky) zajistěte, aby se připojený motor při zapnutí síïového napájení měniče nemohl samočinně rozběhnout. 6 Provozní návod k základnímu zařízení MOVITRAC B

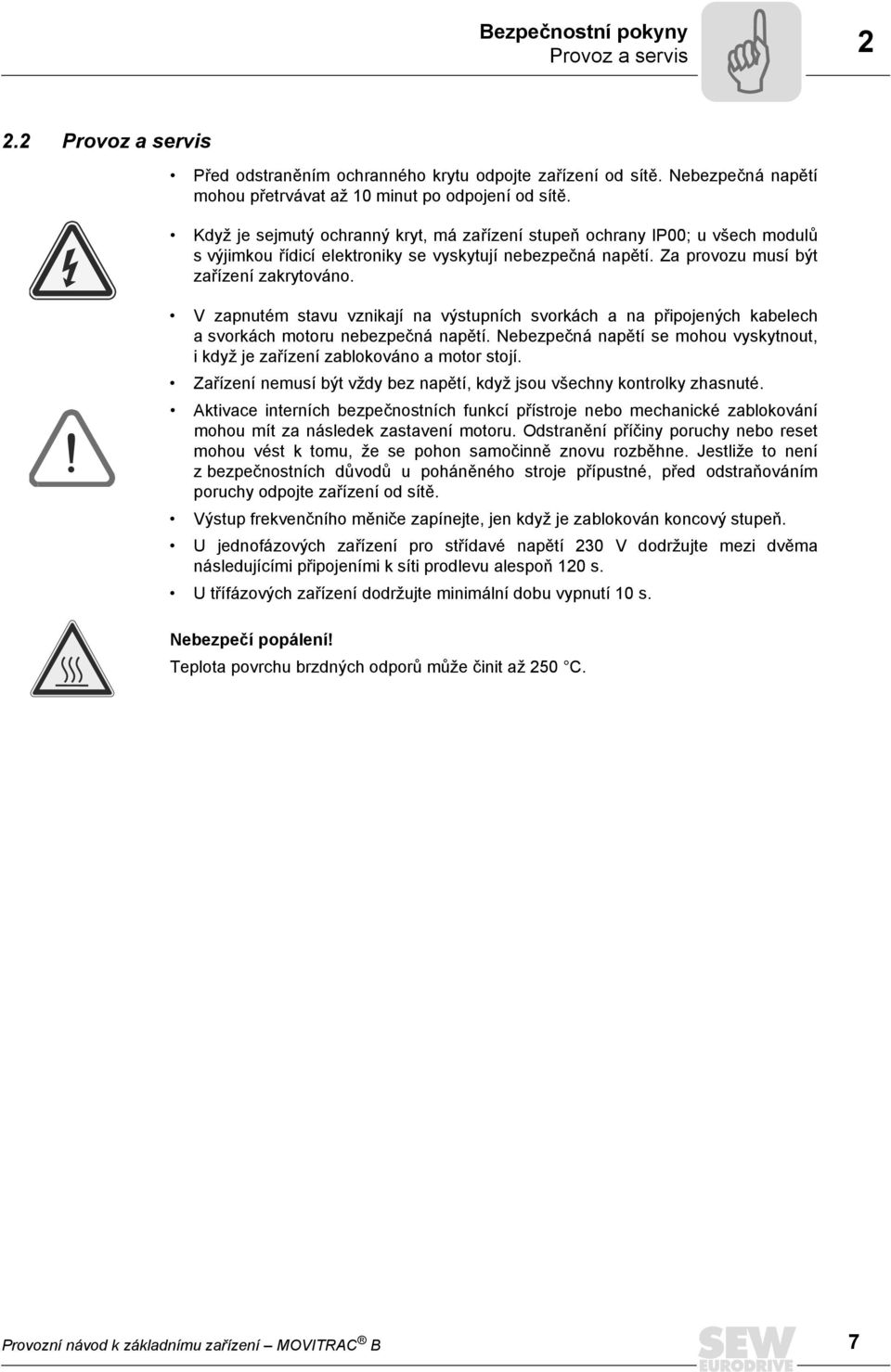

7 Bezpečnostní pokyny Provoz a servis Provoz a servis Před odstraněním ochranného krytu odpojte zařízení od sítě. Nebezpečná napětí mohou přetrvávat až 10 minut po odpojení od sítě. Když je sejmutý ochranný kryt, má zařízení stupeň ochrany IP00; u všech modulů s výjimkou řídicí elektroniky se vyskytují nebezpečná napětí. Za provozu musí být zařízení zakrytováno. V zapnutém stavu vznikají na výstupních svorkách a na připojených kabelech a svorkách motoru nebezpečná napětí. Nebezpečná napětí se mohou vyskytnout, i když je zařízení zablokováno a motor stojí. Zařízení nemusí být vždy bez napětí, když jsou všechny kontrolky zhasnuté. Aktivace interních bezpečnostních funkcí přístroje nebo mechanické zablokování mohou mít za následek zastavení motoru. Odstranění příčiny poruchy nebo reset mohou vést k tomu, že se pohon samočinně znovu rozběhne. Jestliže to není z bezpečnostních důvodů u poháněného stroje přípustné, před odstraňováním poruchy odpojte zařízení od sítě. Výstup frekvenčního měniče zapínejte, jen když je zablokován koncový stupeň. U jednofázových zařízení pro střídavé napětí 230 V dodržujte mezi dvěma následujícími připojeními k síti prodlevu alespoň 120 s. U třífázových zařízení dodržujte minimální dobu vypnutí 10 s. Nebezpečí popálení! Teplota povrchu brzdných odporů může činit až 250 C. Provozní návod k základnímu zařízení MOVITRAC B 7

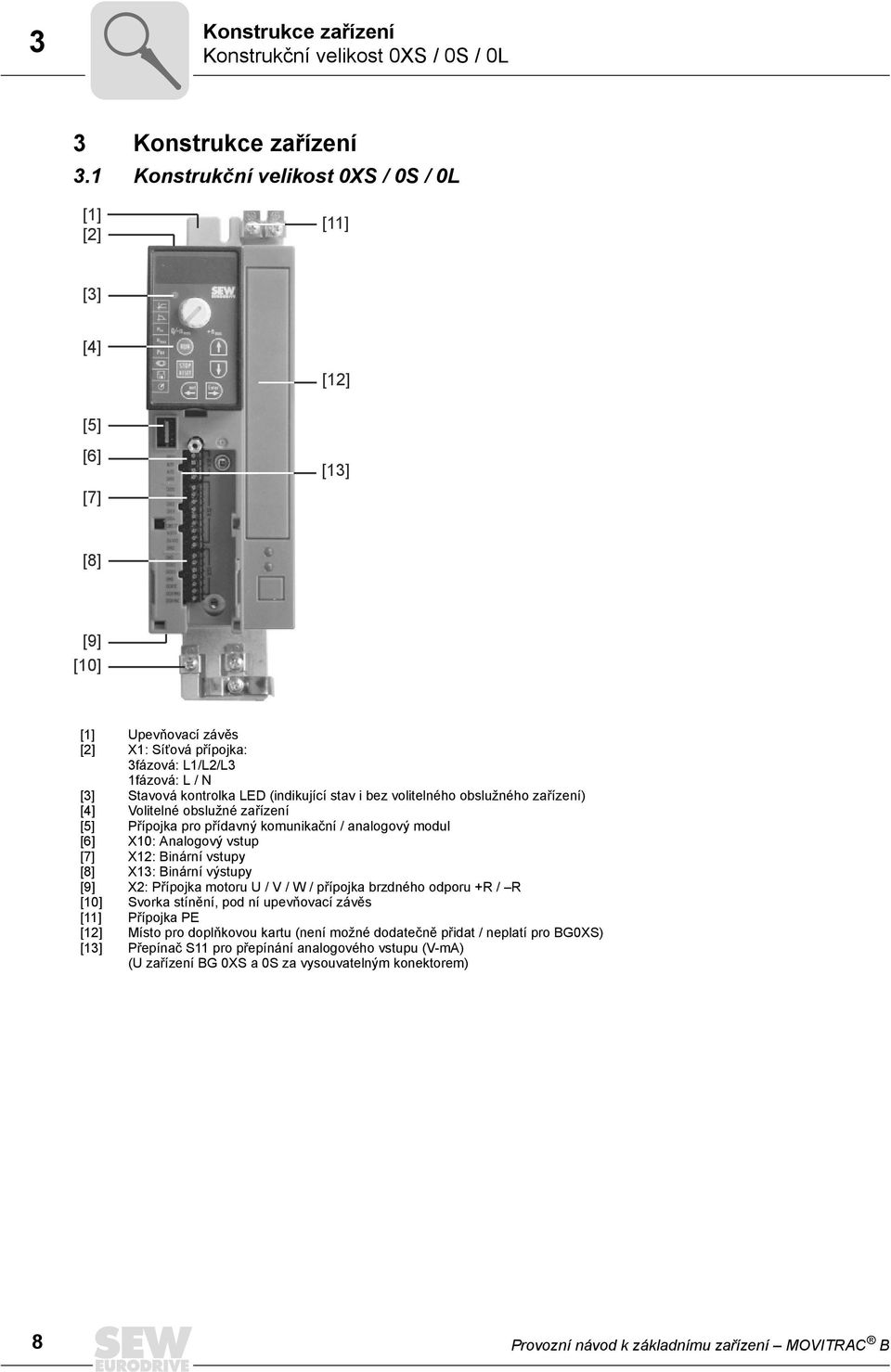

8 3 Konstrukce zařízení Konstrukční velikost 0XS / 0S / 0L 3 Konstrukce zařízení 3.1 Konstrukční velikost 0XS / 0S / 0L [1] [2] [11] [3] [4] [12] [5] [6] [7] [13] [8] [9] [10] [1] Upevňovací závěs [2] X1: SíÏová přípojka: 3fázová: L1/L2/L3 1fázová: L / N [3] Stavová kontrolka LED (indikující stav i bez volitelného obslužného zařízení) [4] Volitelné obslužné zařízení [5] Přípojka pro přídavný komunikační / analogový modul [6] X10: Analogový vstup [7] X12: Binární vstupy [8] X13: Binární výstupy [9] X2: Přípojka motoru U / V / W / přípojka brzdného odporu +R / R [10] Svorka stínění, pod ní upevňovací závěs [11] Přípojka PE [12] Místo pro doplňkovou kartu (není možné dodatečně přidat / neplatí pro BG0XS) [13] Přepínač S11 pro přepínání analogového vstupu (V-mA) (U zařízení BG 0XS a 0S za vysouvatelným konektorem) 8 Provozní návod k základnímu zařízení MOVITRAC B

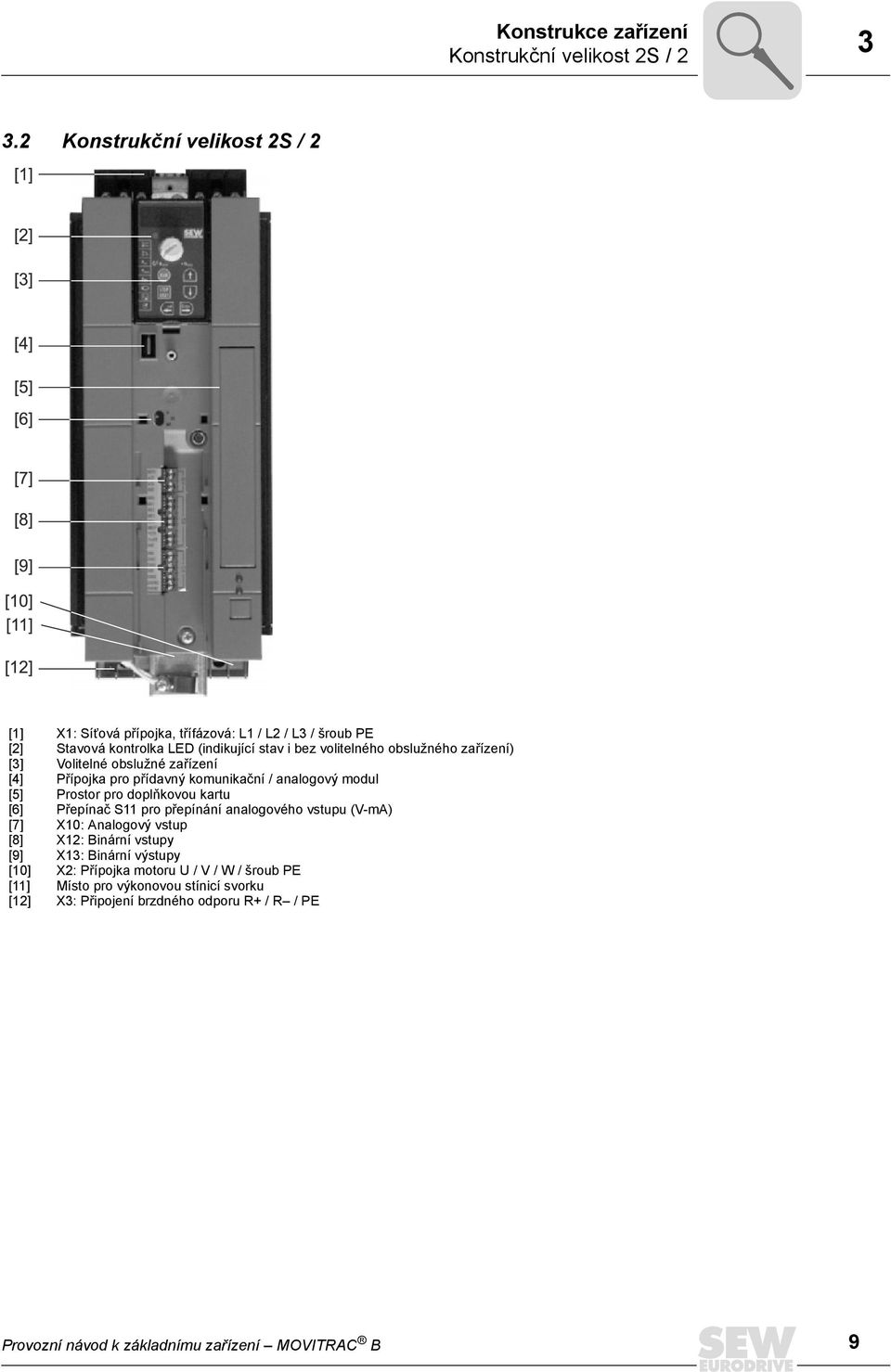

9 Konstrukce zařízení Konstrukční velikost 2S / Konstrukční velikost 2S / 2 [1] X1: SíÏová přípojka, třífázová: L1 / L2 / L3 / šroub PE [2] Stavová kontrolka LED (indikující stav i bez volitelného obslužného zařízení) [3] Volitelné obslužné zařízení [4] Přípojka pro přídavný komunikační / analogový modul [5] Prostor pro doplňkovou kartu [6] Přepínač S11 pro přepínání analogového vstupu (V-mA) [7] X10: Analogový vstup [8] X12: Binární vstupy [9] X13: Binární výstupy [10] X2: Přípojka motoru U / V / W / šroub PE [11] Místo pro výkonovou stínicí svorku [12] X3: Připojení brzdného odporu R+ / R / PE Provozní návod k základnímu zařízení MOVITRAC B 9

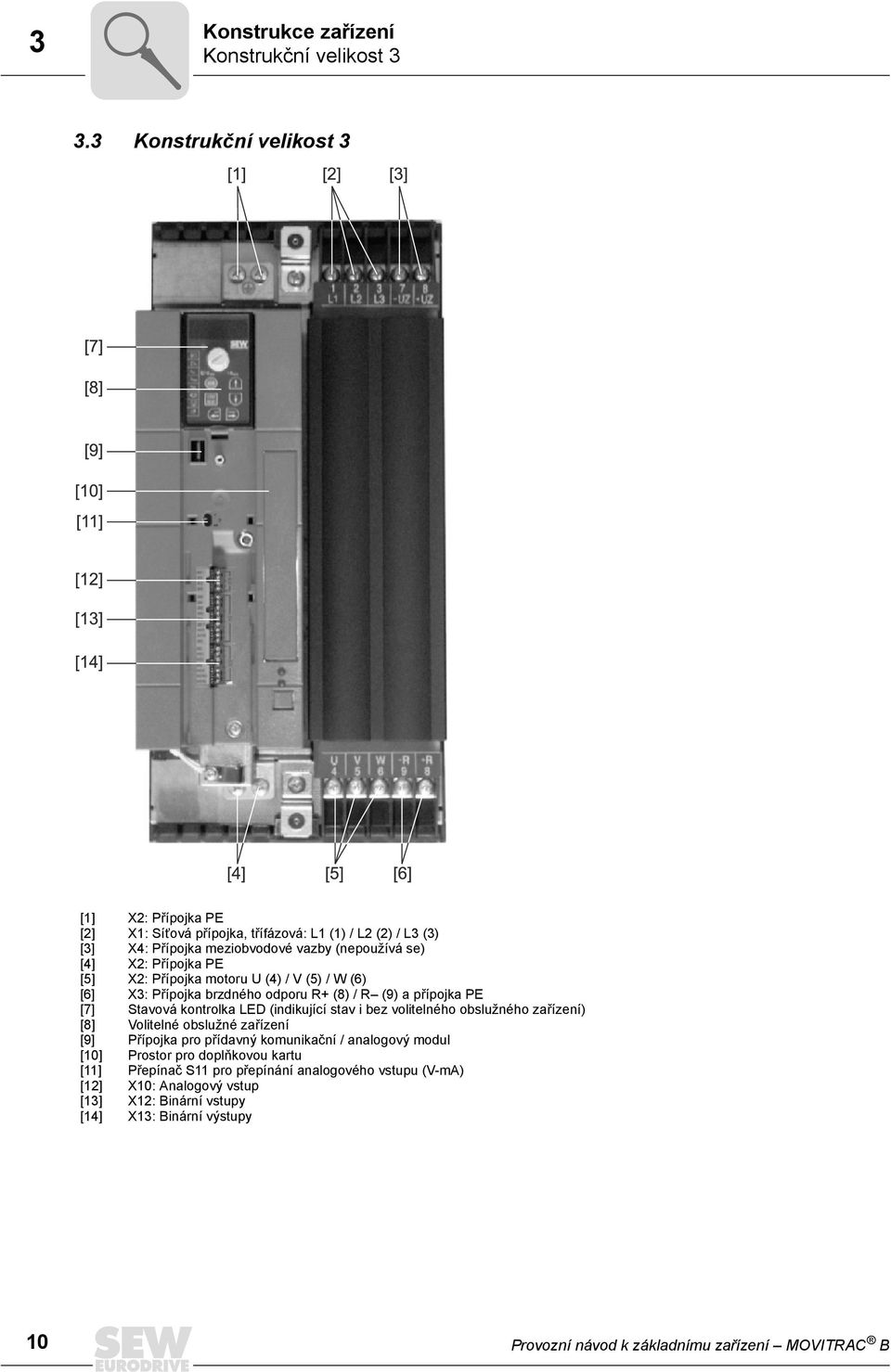

10 3 Konstrukce zařízení Konstrukční velikost Konstrukční velikost 3 [1] X2: Přípojka PE [2] X1: SíÏová přípojka, třífázová: L1 (1) / L2 (2) / L3 (3) [3] X4: Přípojka meziobvodové vazby (nepoužívá se) [4] X2: Přípojka PE [5] X2: Přípojka motoru U (4) / V (5) / W (6) [6] X3: Přípojka brzdného odporu R+ (8) / R (9) a přípojka PE [7] Stavová kontrolka LED (indikující stav i bez volitelného obslužného zařízení) [8] Volitelné obslužné zařízení [9] Přípojka pro přídavný komunikační / analogový modul [10] Prostor pro doplňkovou kartu [11] Přepínač S11 pro přepínání analogového vstupu (V-mA) [12] X10: Analogový vstup [13] X12: Binární vstupy [14] X13: Binární výstupy 10 Provozní návod k základnímu zařízení MOVITRAC B

11 Konstrukce zařízení Konstrukční velikost Konstrukční velikost 4 [1] X2: Přípojka PE [2] X1: SíÏová přípojka, třífázová: L1 (1) / L2 (2) / L3 (3) [3] X4: Přípojka meziobvodové vazby (nepoužívá se) [4] X2: Přípojka PE [5] X2: Přípojka motoru U (4) / V (5) / W (6) [6] X3: Přípojka brzdného odporu R+ (8) / R (9) a přípojka PE [7] Stavová kontrolka LED (indikující stav i bez volitelného obslužného zařízení) [8] Volitelné obslužné zařízení [9] Přípojka pro přídavný komunikační / analogový modul [10] Prostor pro doplňkovou kartu [11] Přepínač S11 pro přepínání analogového vstupu (V-mA) [12] X10: Analogový vstup [13] X12: Binární vstupy [14] X13: Binární výstupy Provozní návod k základnímu zařízení MOVITRAC B 11

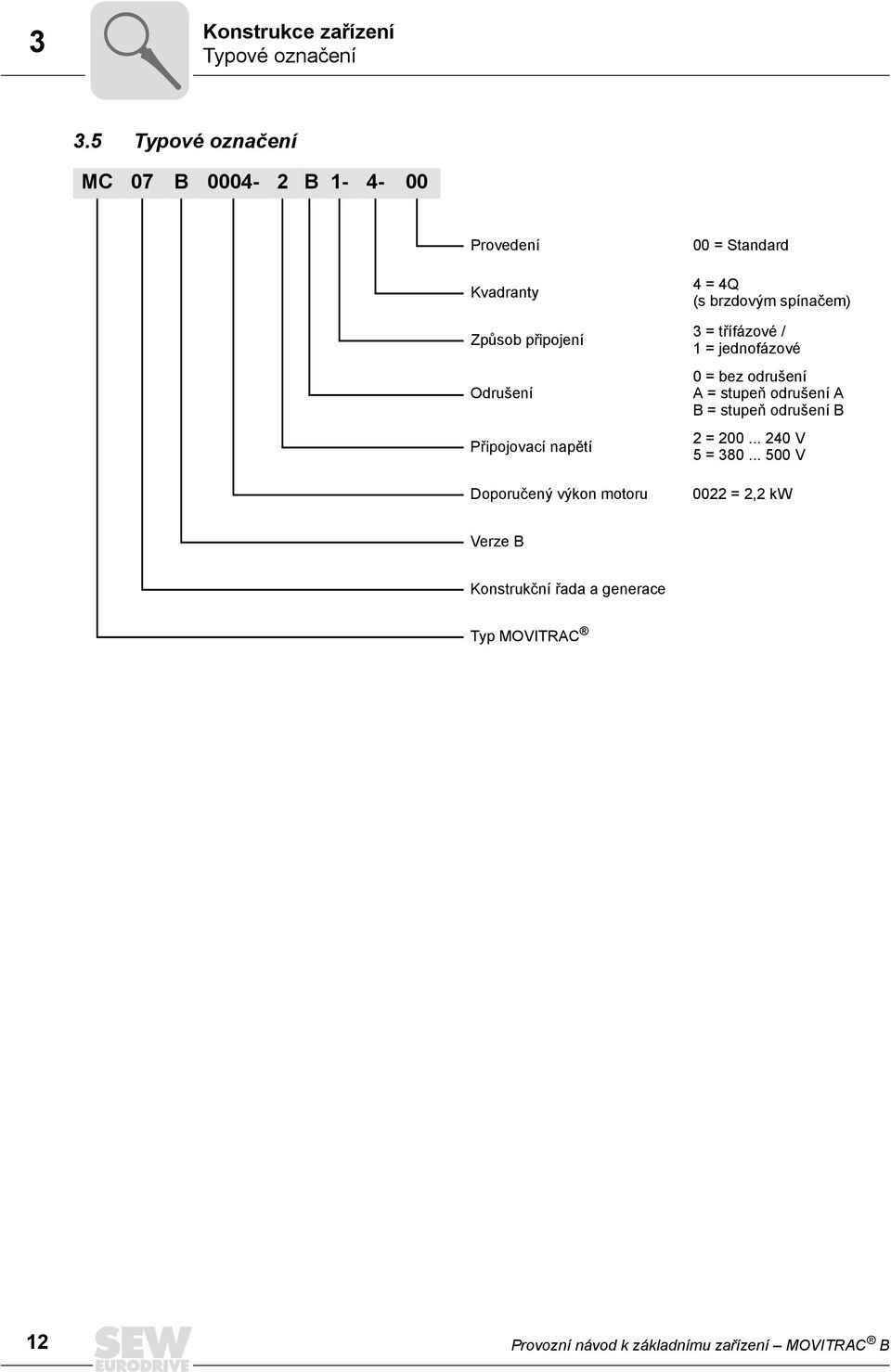

12 3 Konstrukce zařízení Typové označení 3.5 Typové označení MC 07 B B Provedení Kvadranty Způsob připojení Odrušení Připojovací napětí Doporučený výkon motoru 00 = Standard 4 = 4Q (s brzdovým spínačem) 3 = třífázové / 1 = jednofázové 0 = bez odrušení A = stupeň odrušení A B = stupeň odrušení B 2 = V 5 = V 0022 = 2,2 kw Verze B Konstrukční řada a generace Typ MOVITRAC 12 Provozní návod k základnímu zařízení MOVITRAC B

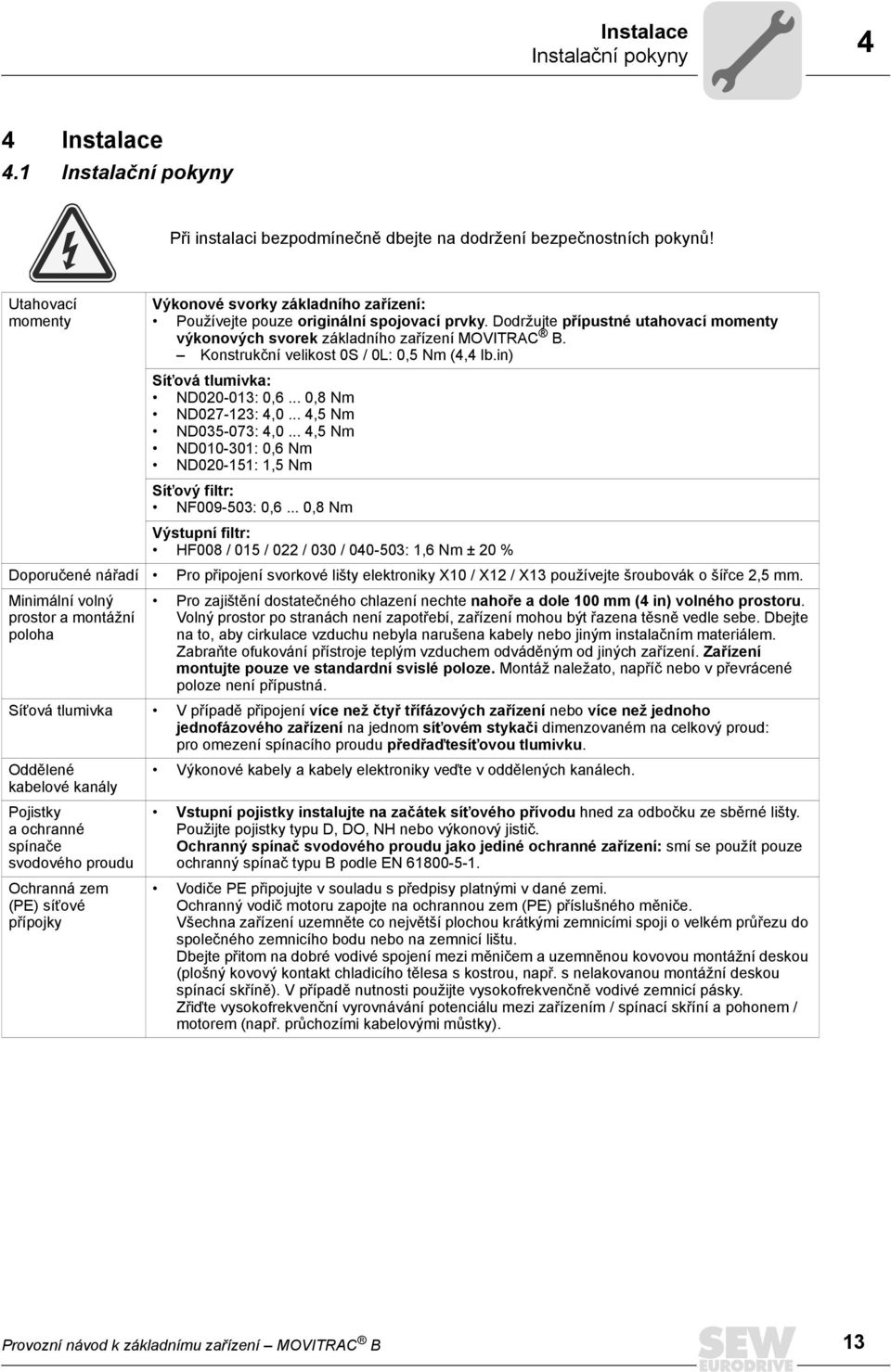

13 Instalace Instalační pokyny 4 4 Instalace 4.1 Instalační pokyny Při instalaci bezpodmínečně dbejte na dodržení bezpečnostních pokynů! Utahovací momenty Výkonové svorky základního zařízení: Používejte pouze originální spojovací prvky. Dodržujte přípustné utahovací momenty výkonových svorek základního zařízení MOVITRAC B. Konstrukční velikost 0S / 0L: 0,5 Nm (4,4 lb.in) SíÏová tlumivka: ND : 0,6... 0,8 Nm ND : 4,0... 4,5 Nm ND : 4,0... 4,5 Nm ND : 0,6 Nm ND : 1,5 Nm SíÏový filtr: NF : 0,6... 0,8 Nm Výstupní filtr: HF008 / 015 / 022 / 030 / : 1,6 Nm ± 20 % Doporučené nářadí Pro připojení svorkové lišty elektroniky X10 / X12 / X13 používejte šroubovák o šířce 2,5 mm. Minimální volný prostor a montážní poloha Pro zajištění dostatečného chlazení nechte nahoře a dole 100 mm (4 in) volného prostoru. Volný prostor po stranách není zapotřebí, zařízení mohou být řazena těsně vedle sebe. Dbejte na to, aby cirkulace vzduchu nebyla narušena kabely nebo jiným instalačním materiálem. Zabraňte ofukování přístroje teplým vzduchem odváděným od jiných zařízení. Zařízení montujte pouze ve standardní svislé poloze. Montáž naležato, napříč nebo v převrácené poloze není přípustná. SíÏová tlumivka V případě připojení více než čtyř třífázových zařízení nebo více než jednoho jednofázového zařízení na jednom síïovém stykači dimenzovaném na celkový proud: pro omezení spínacího proudu předřaďtesíïovou tlumivku. Oddělené kabelové kanály Výkonové kabely a kabely elektroniky veďte v oddělených kanálech. Pojistky a ochranné spínače svodového proudu Ochranná zem (PE) síïové přípojky Vstupní pojistky instalujte na začátek síïového přívodu hned za odbočku ze sběrné lišty. Použijte pojistky typu D, DO, NH nebo výkonový jistič. Ochranný spínač svodového proudu jako jediné ochranné zařízení: smí se použít pouze ochranný spínač typu B podle EN Vodiče PE připojujte v souladu s předpisy platnými v dané zemi. Ochranný vodič motoru zapojte na ochrannou zem (PE) příslušného měniče. Všechna zařízení uzemněte co největší plochou krátkými zemnicími spoji o velkém průřezu do společného zemnicího bodu nebo na zemnicí lištu. Dbejte přitom na dobré vodivé spojení mezi měničem a uzemněnou kovovou montážní deskou (plošný kovový kontakt chladicího tělesa s kostrou, např. s nelakovanou montážní deskou spínací skříně). V případě nutnosti použijte vysokofrekvenčně vodivé zemnicí pásky. Zřiďte vysokofrekvenční vyrovnávání potenciálu mezi zařízením / spínací skříní a pohonem / motorem (např. průchozími kabelovými můstky). Provozní návod k základnímu zařízení MOVITRAC B 13

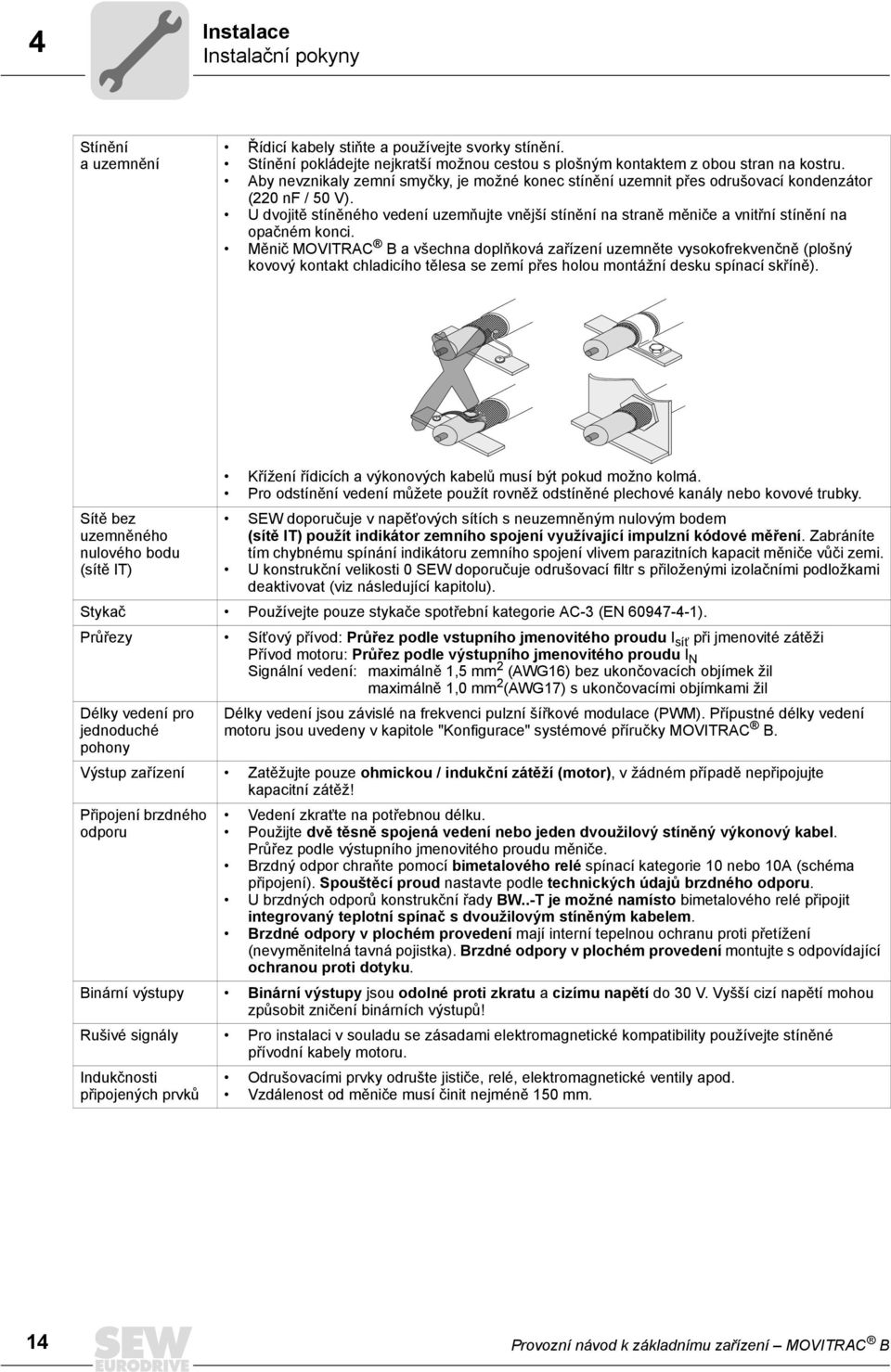

14 4 Instalace Instalační pokyny Stínění auzemnění Řídicí kabely stiňte a používejte svorky stínění. Stínění pokládejte nejkratší možnou cestou s plošným kontaktem z obou stran na kostru. Aby nevznikaly zemní smyčky, je možné konec stínění uzemnit přes odrušovací kondenzátor (220 nf / 50 V). U dvojitě stíněného vedení uzemňujte vnější stínění na straně měniče a vnitřní stínění na opačném konci. Měnič MOVITRAC B a všechna doplňková zařízení uzemněte vysokofrekvenčně (plošný kovový kontakt chladicího tělesa se zemí přes holou montážní desku spínací skříně). Sítě bez uzemněného nulového bodu (sítě IT) Křížení řídicích a výkonových kabelů musí být pokud možno kolmá. Pro odstínění vedení můžete použít rovněž odstíněné plechové kanály nebo kovové trubky. SEW doporučuje v napěïových sítích s neuzemněným nulovým bodem (sítě IT) použít indikátor zemního spojení využívající impulzní kódové měření. Zabráníte tím chybnému spínání indikátoru zemního spojení vlivem parazitních kapacit měniče vůči zemi. U konstrukční velikosti 0 SEW doporučuje odrušovací filtr s přiloženými izolačními podložkami deaktivovat (viz následující kapitolu). Stykač Používejte pouze stykače spotřební kategorie AC-3 (EN ). Průřezy SíÏový přívod: Průřez podle vstupního jmenovitého proudu I síï při jmenovité zátěži Přívod motoru: Průřez podle výstupního jmenovitého proudu I N Signální vedení: maximálně 1,5 mm 2 (AWG16) bez ukončovacích objímek žil maximálně 1,0 mm 2 (AWG17) s ukončovacími objímkami žil Délky vedení pro jednoduché pohony Délky vedení jsou závislé na frekvenci pulzní šířkové modulace (PWM). Přípustné délky vedení motoru jsou uvedeny v kapitole "Konfigurace" systémové příručky MOVITRAC B. Výstup zařízení Zatěžujte pouze ohmickou / indukční zátěží (motor), v žádném případě nepřipojujte kapacitní zátěž! Připojení brzdného odporu Vedení zkraïte na potřebnou délku. Použijte dvě těsně spojená vedení nebo jeden dvoužilový stíněný výkonový kabel. Průřez podle výstupního jmenovitého proudu měniče. Brzdný odpor chraňte pomocí bimetalového relé spínací kategorie 10 nebo 10A (schéma připojení). Spouštěcí proud nastavte podle technických údajů brzdného odporu. U brzdných odporů konstrukční řady BW..-T je možné namísto bimetalového relé připojit integrovaný teplotní spínač s dvoužilovým stíněným kabelem. Brzdné odpory v plochém provedení mají interní tepelnou ochranu proti přetížení (nevyměnitelná tavná pojistka). Brzdné odpory v plochém provedení montujte s odpovídající ochranou proti dotyku. Binární výstupy Binární výstupy jsou odolné proti zkratu a cizímu napětí do 30 V. Vyšší cizí napětí mohou způsobit zničení binárních výstupů! Rušivé signály Pro instalaci v souladu se zásadami elektromagnetické kompatibility používejte stíněné přívodní kabely motoru. Indukčnosti připojených prvků Odrušovacími prvky odrušte jističe, relé, elektromagnetické ventily apod. Vzdálenost od měniče musí činit nejméně 150 mm. 14 Provozní návod k základnímu zařízení MOVITRAC B

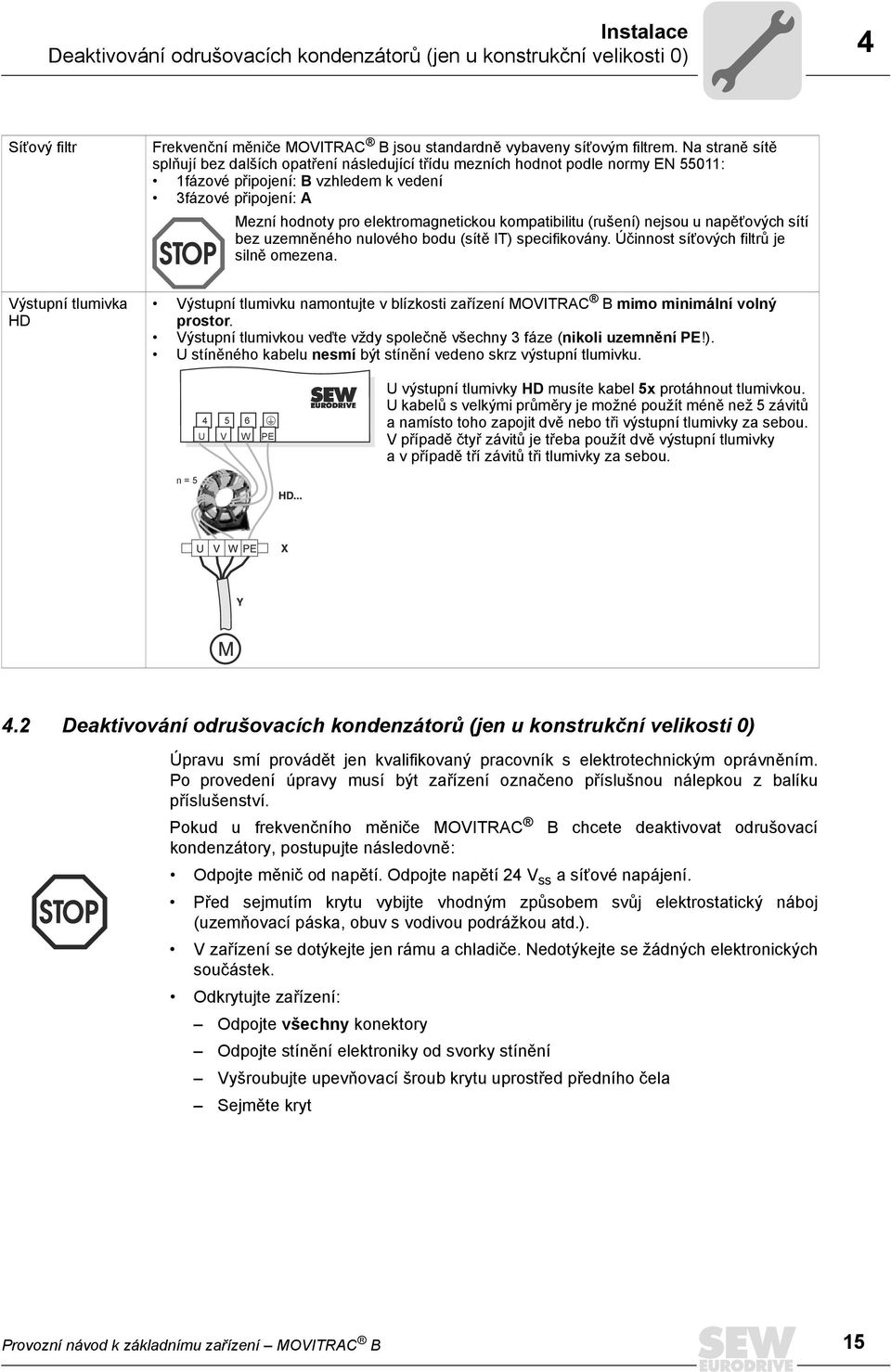

15 Instalace Deaktivování odrušovacích kondenzátorů (jen u konstrukční velikosti 0) 4 SíÏový filtr Frekvenční měniče MOVITRAC B jsou standardně vybaveny síïovým filtrem. Na straně sítě splňují bez dalších opatření následující třídu mezních hodnot podle normy EN 55011: 1fázové připojení: B vzhledem k vedení 3fázové připojení: A Mezní hodnoty pro elektromagnetickou kompatibilitu (rušení) nejsou u napěïových sítí bez uzemněného nulového bodu (sítě IT) specifikovány. Účinnost síïových filtrů je silně omezena. Výstupní tlumivka HD Výstupní tlumivku namontujte v blízkosti zařízení MOVITRAC B mimo minimální volný prostor. Výstupní tlumivkou veďte vždy společně všechny 3 fáze (nikoli uzemnění PE!). U stíněného kabelu nesmí být stínění vedeno skrz výstupní tlumivku U V W PE U výstupní tlumivky HD musíte kabel 5x protáhnout tlumivkou. U kabelů s velkými průměry je možné použít méně než 5 závitů a namísto toho zapojit dvě nebo tři výstupní tlumivky za sebou. V případě čtyř závitů je třeba použít dvě výstupní tlumivky avpřípadě tří závitů tři tlumivky za sebou. n = Deaktivování odrušovacích kondenzátorů (jen u konstrukční velikosti 0) Úpravu smí provádět jen kvalifikovaný pracovník s elektrotechnickým oprávněním. Po provedení úpravy musí být zařízení označeno příslušnou nálepkou z balíku příslušenství. Pokud u frekvenčního měniče MOVITRAC B chcete deaktivovat odrušovací kondenzátory, postupujte následovně: Odpojte měnič od napětí. Odpojte napětí 24 V ss a síïové napájení. Před sejmutím krytu vybijte vhodným způsobem svůj elektrostatický náboj (uzemňovací páska, obuv s vodivou podrážkou atd.). V zařízení se dotýkejte jen rámu a chladiče. Nedotýkejte se žádných elektronických součástek. Odkrytujte zařízení: Odpojte všechny konektory Odpojte stínění elektroniky od svorky stínění Vyšroubujte upevňovací šroub krytu uprostřed předního čela Sejměte kryt Provozní návod k základnímu zařízení MOVITRAC B 15

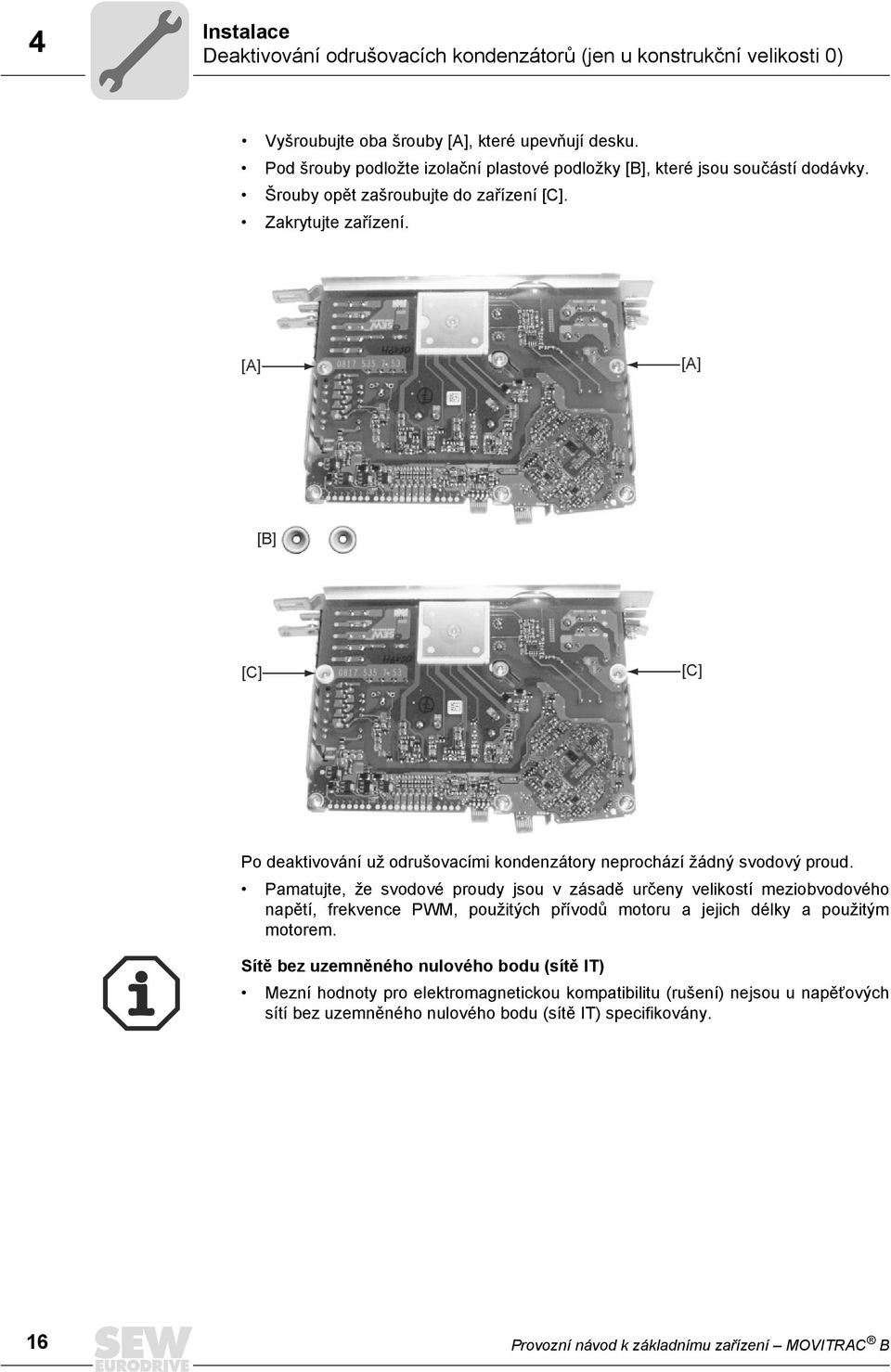

16 4 Instalace Deaktivování odrušovacích kondenzátorů (jen u konstrukční velikosti 0) Vyšroubujte oba šrouby [A], které upevňují desku. Pod šrouby podložte izolační plastové podložky [B], které jsou součástí dodávky. Šrouby opět zašroubujte do zařízení [C]. Zakrytujte zařízení. [A] [A] [B] [C] [C] Po deaktivování už odrušovacími kondenzátory neprochází žádný svodový proud. Pamatujte, že svodové proudy jsou v zásadě určeny velikostí meziobvodového napětí, frekvence PWM, použitých přívodů motoru a jejich délky a použitým motorem. Sítě bez uzemněného nulového bodu (sítě IT) Mezní hodnoty pro elektromagnetickou kompatibilitu (rušení) nejsou u napěïových sítí bez uzemněného nulového bodu (sítě IT) specifikovány. 16 Provozní návod k základnímu zařízení MOVITRAC B

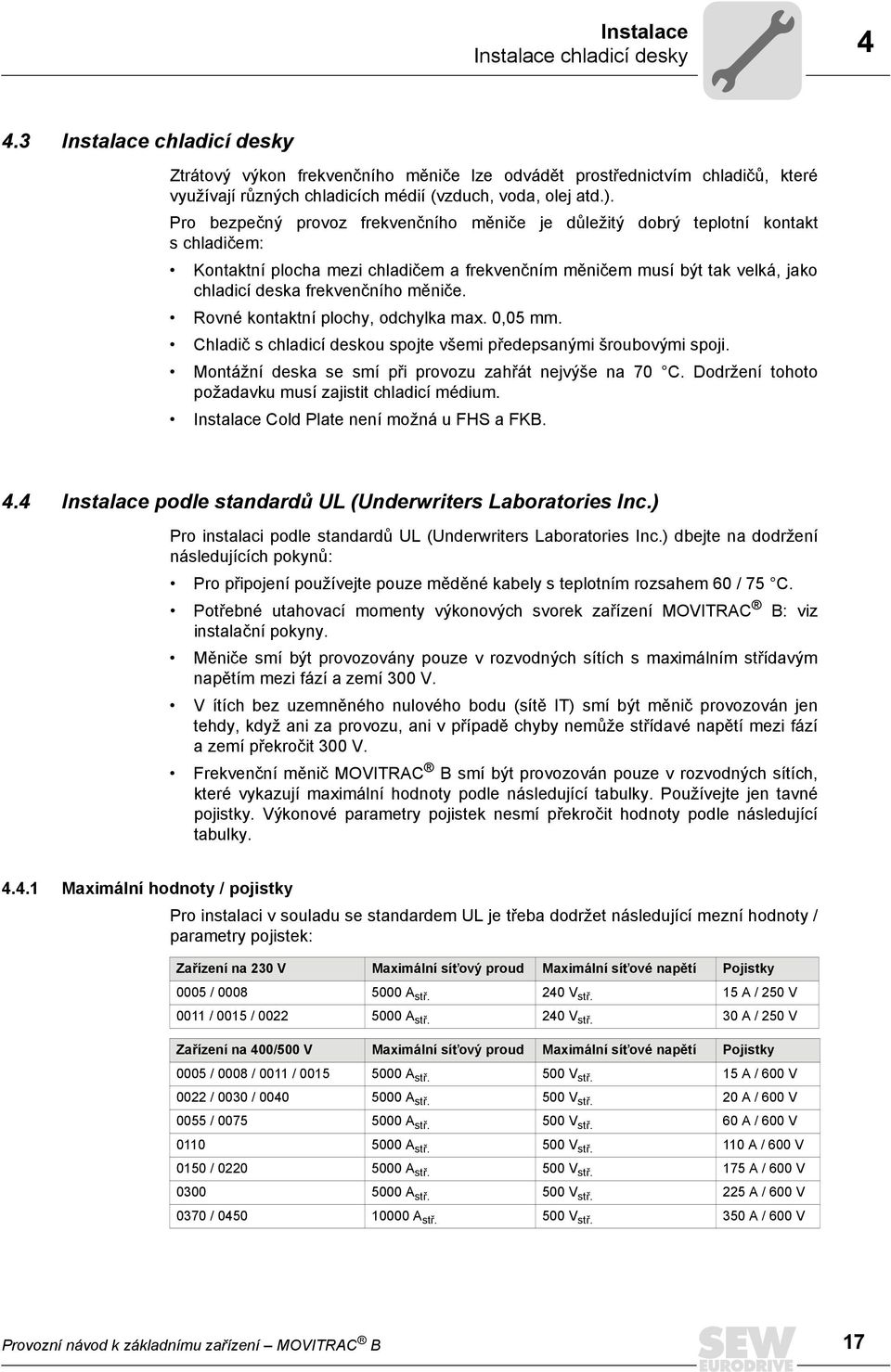

17 Instalace Instalace chladicí desky Instalace chladicí desky Ztrátový výkon frekvenčního měniče lze odvádět prostřednictvím chladičů, které využívají různých chladicích médií (vzduch, voda, olej atd.). Pro bezpečný provoz frekvenčního měniče je důležitý dobrý teplotní kontakt schladičem: Kontaktní plocha mezi chladičem a frekvenčním měničem musí být tak velká, jako chladicí deska frekvenčního měniče. Rovné kontaktní plochy, odchylka max. 0,05 mm. Chladič s chladicí deskou spojte všemi předepsanými šroubovými spoji. Montážní deska se smí při provozu zahřát nejvýše na 70 C. Dodržení tohoto požadavku musí zajistit chladicí médium. Instalace Cold Plate není možná u FHS a FKB. 4.4 Instalace podle standardů UL (Underwriters Laboratories Inc.) Pro instalaci podle standardů UL (Underwriters Laboratories Inc.) dbejte na dodržení následujících pokynů: Pro připojení používejte pouze měděné kabely s teplotním rozsahem 60 / 75 C. Potřebné utahovací momenty výkonových svorek zařízení MOVITRAC B: viz instalační pokyny. Měniče smí být provozovány pouze v rozvodných sítích s maximálním střídavým napětím mezi fází a zemí 300 V. V ítích bez uzemněného nulového bodu (sítě IT) smí být měnič provozován jen tehdy, když ani za provozu, ani v případě chyby nemůže střídavé napětí mezi fází azemí překročit 300 V. Frekvenční měnič MOVITRAC B smí být provozován pouze v rozvodných sítích, které vykazují maximální hodnoty podle následující tabulky. Používejte jen tavné pojistky. Výkonové parametry pojistek nesmí překročit hodnoty podle následující tabulky Maximální hodnoty / pojistky Pro instalaci v souladu se standardem UL je třeba dodržet následující mezní hodnoty / parametry pojistek: Zařízení na 230 V Maximální síïový proud Maximální síïové napětí Pojistky 0005 / A stř. 240 V stř. 15 A / 250 V 0011 / 0015 / A stř. 240 V stř. 30 A / 250 V Zařízení na 400/500 V Maximální síïový proud Maximální síïové napětí Pojistky 0005 / 0008 / 0011 / A stř. 500 V stř. 15 A / 600 V 0022 / 0030 / A stř. 500 V stř. 20 A / 600 V 0055 / A stř. 500 V stř. 60 A / 600 V A stř. 500 V stř. 110 A / 600 V 0150 / A stř. 500 V stř. 175 A / 600 V A stř. 500 V stř. 225 A / 600 V 0370 / A stř. 500 V stř. 350 A / 600 V Provozní návod k základnímu zařízení MOVITRAC B 17

18 4 Instalace Připojovací schéma 230 V 0, ,2 kw / 400 V 0, ,0 kw 4.5 Připojovací schéma 230 V 0, ,2 kw / 400 V 0, ,0 kw 3 x 400/500 V stř. / PE 1 x 230 V stř. / N / PE 3fázový 1fázový MOVITRAC B S1 ON S2 ON Přepínání mezi proudovým a napěťovým signálem* X44 OFF OFF REF1 FSC11B X45 X46 HL Referenční potenciál analogových signálů Reset chyb* Pravý/stop Levý/stop* Uvolnění/rychlé zastavení* Nadřízená řídicí jednotka Binární vstup Binární výstupy U stř. n13 = n11 + n12 Napájecí napětí pro tepelní čidlo TF/TH +24 V vstup/výstup Referenční potenciál binárních signálů } Referenční potenciál binárních výstupů DO02 GND Referenční potenciál Brzda uvolněna* Připravena k provozu* Referenční potenciál Kontakt relé / porucha* Spínací kontakt relé Rozpínací kontakt relé odpojení stejnosměrného a střídavého proudu U stř. U stř. odstavec "Připojení brzdného odporu BW.. / BW..-T" M 3fázový Svorka stínění odpojení stejnosměrného a střídavého proudu odpojení na straně střídavého proudu Nastavení od výrobce 18 Provozní návod k základnímu zařízení MOVITRAC B

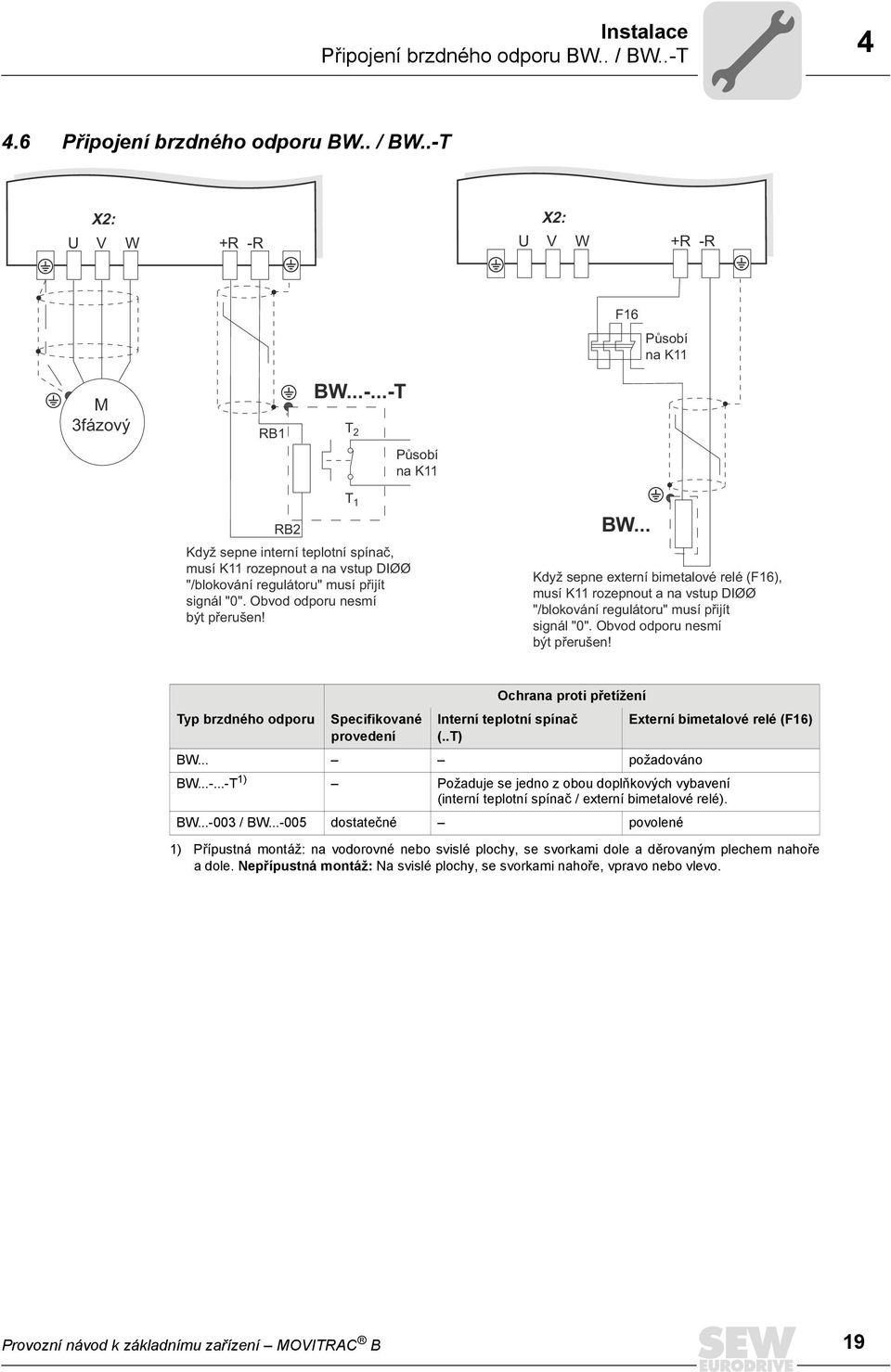

19 Instalace Připojení brzdného odporu BW.. / BW..-T Připojení brzdného odporu BW.. / BW..-T X2: U V W +R -R X2: U V W +R -R F16 Působí na K11 M 3fázový RB1 BW T T 2 Působí na K11 T 1 RB2 Když sepne interní teplotní spínač, musí K11 rozepnout a na vstup DIØØ "/blokování regulátoru" musí přijít signál "0". Obvod odporu nesmí být přerušen! BW... Když sepne externí bimetalové relé (F16), musí K11 rozepnout a na vstup DIØØ "/blokování regulátoru" musí přijít signál "0". Obvod odporu nesmí být přerušen! Typ brzdného odporu Specifikované provedení Ochrana proti přetížení Interní teplotní spínač Externí bimetalové relé (F16) (..T) BW... požadováno BW T 1) Požaduje se jedno z obou doplňkových vybavení (interní teplotní spínač / externí bimetalové relé). BW / BW dostatečné povolené 1) Přípustná montáž: na vodorovné nebo svislé plochy, se svorkami dole a děrovaným plechem nahoře a dole. Nepřípustná montáž: Na svislé plochy, se svorkami nahoře, vpravo nebo vlevo. Provozní návod k základnímu zařízení MOVITRAC B 19

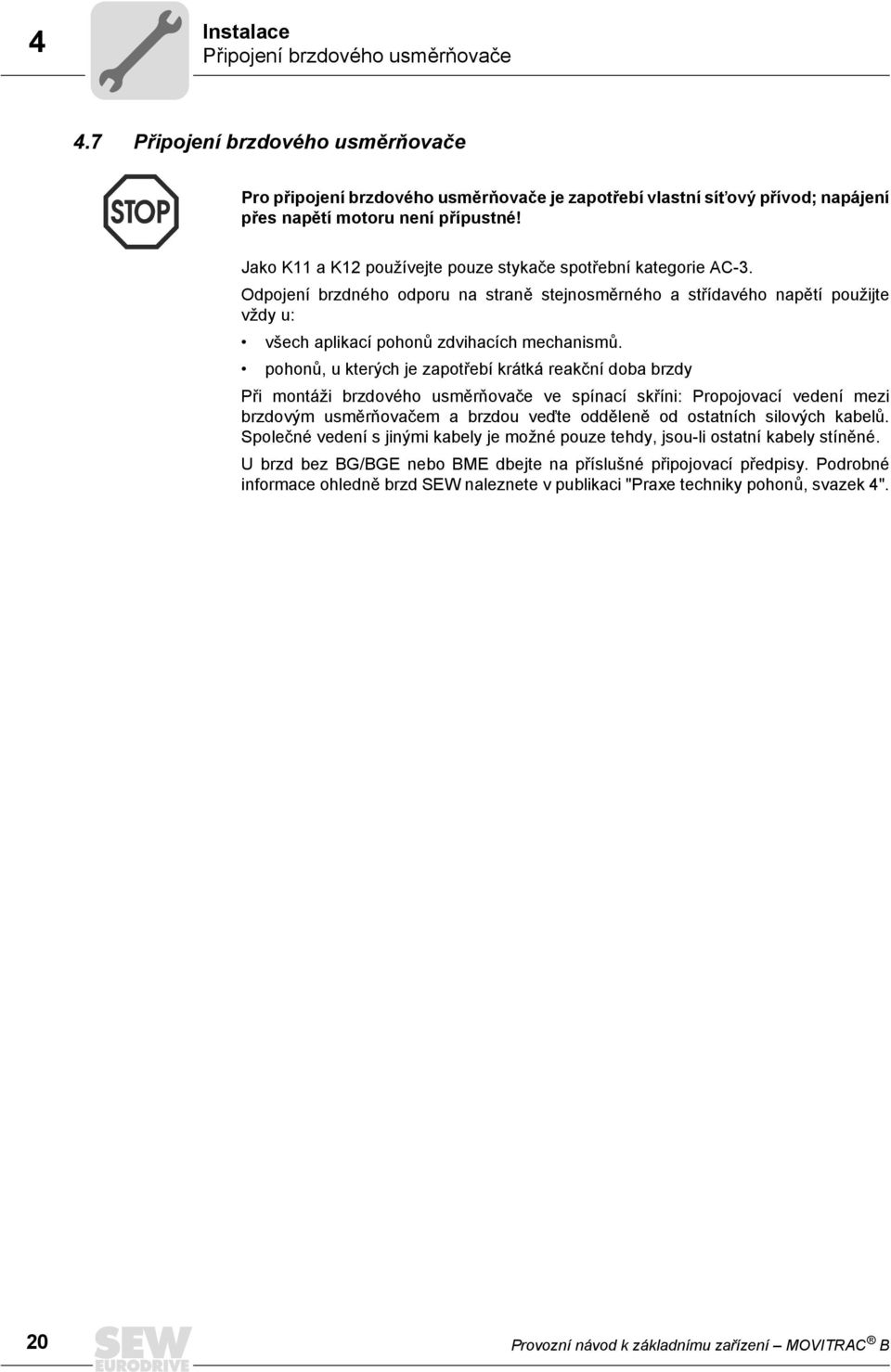

20 4 Instalace Připojení brzdového usměrňovače 4.7 Připojení brzdového usměrňovače Pro připojení brzdového usměrňovače je zapotřebí vlastní síïový přívod; napájení přes napětí motoru není přípustné! Jako K11 a K12 používejte pouze stykače spotřební kategorie AC-3. Odpojení brzdného odporu na straně stejnosměrného a střídavého napětí použijte vždy u: všech aplikací pohonů zdvihacích mechanismů. pohonů, u kterých je zapotřebí krátká reakční doba brzdy Při montáži brzdového usměrňovače ve spínací skříni: Propojovací vedení mezi brzdovým usměrňovačem a brzdou veďte odděleně od ostatních silových kabelů. Společné vedení s jinými kabely je možné pouze tehdy, jsou-li ostatní kabely stíněné. U brzd bez BG/BGE nebo BME dbejte na příslušné připojovací předpisy. Podrobné informace ohledně brzd SEW naleznete v publikaci "Praxe techniky pohonů, svazek 4". 20 Provozní návod k základnímu zařízení MOVITRAC B

21 Uvedení do provozu Všeobecné pokyny pro uvedení do provozu I Uvedení do provozu 5.1 Všeobecné pokyny pro uvedení do provozu Při uvedení do provozu bezpodmínečně dbejte na dodržení bezpečnostních pokynů! Předpoklad Předpokladem pro úspěšné uvedení do provozu je správná konfigurace pohonu. Frekvenční měniče MOVITRAC B jsou z výroby připraveny na uvedení do provozu s výkonově odpovídajícím motorem SEW (4pólový, 50 Hz) v režimu řízení frekvenčním měničem. 5.2 Přípravné práce a prostředky Zkontrolujte instalaci (kapitola Instalace). Připojte síï a motor. Připojte signální svorky. Zapněte přívod napětí ze sítě. 5.3 Spuštění motoru Analogové žádané hodnoty Chcete-li pohon provozovat s analogovými žádanými hodnotami, následující tabulka vám ukáže, které signály musí být při předvolbě žádaných hodnot "UNIPOL/ FIX.SETPT" (P100) na svorkách X12:2... X12:4 (DIØ1... DIØ3). Svorka X10:2/3 X12:2 X12:3 X12:4 Funkce Analogový vstup pravý/stop DI01 levý/stop DI02 /Bez uvolnění X X X 0 Uvolnění a zastavení X Pravý chod na 50 % n max 5 V Pravý chod n max 10 V Levý chod na 50 % n max 5 V Levý chod n max 10 V X = libovolná hodnota / 0 = Low / 1 = High uvolnění DI03 Provozní návod k základnímu zařízení MOVITRAC B 21

22 5 Uvedení do provozu Spuštění motoru Pevné žádané hodnoty Následující provozní diagram ukazuje příklad, jak lze zapojením svorek X12:2...X12:6 pohon spustit s interními pevnými požadovanými hodnotami. "1" X12:2 = DIØ1 pravý/stop "0" "1" X12:3 = DIØ2 levý/stop "0" X12:4 = DIØ3 "1" uvolnění/ rychlé zastavení "0" "1" X12:5 = DIØ4 n11/n21 "0" "1" X12:6 = DIØ5 n12/n22 "0" -1 n [min ] n13 n12 n11 0 -n11 -n12 -n13 t11 t11 t11 t11 t11 t13 DI04 / n11 a DI05 / n12 současně aktivní dává n13. Standardní hodnoty jsou: n11 = 150 min 1 / n12 = 750 min 1 / n13 = 1500 min 1 22 Provozní návod k základnímu zařízení MOVITRAC B

23 Provoz a servis Informace o zařízení 6 6 Provoz a servis 6.1 Informace o zařízení Vypínací reakce V závislosti na druhu poruchy existují tři vypínací reakce: Reakce Okamžité vypnutí Zastavení Timeout (varování) Popis Tato chybová reakce vede k okamžitému zablokování koncového stupně se současným řízením výstupu brzdy tak, aby připojená brzda začala brzdit. Dosadí se "chybové hlášení", zruší se "hlášení provozní pohotovosti". Chybový stav je možné opustit pouze přímým resetem chyby. Tato chybová reakce vede k zastavení s nastavenou zastavovací rampou. Tento druh zastavení je časově sledován. Pokud pohon během zadaného časového intervalu nedosáhne zastavovacích/ spouštěcích otáček, přepne se do chybového stavu, koncový stupeň se zablokuje a připojená brzda začne brzdit. Generuje se chybové hlášení "F34 timeout rampy". Předchozí chybové hlášení se přepíše. Pokud pohon dosáhne spouštěcích/zastavovacích otáček, přepne se do chybového stavu, brzda zabrzdí a koncový stupeň se zablokuje. Dosadí se "chybové hlášení", zruší se "hlášení provozní pohotovosti". Tento chybový stav je možné opustit pouze přímým resetem chyby. Tato vypínací reakce vede k zastavení s nastavenou rampou pro rychlé zastavení. Zastavení je časově sledováno stejně jako vpředchozím případě. Pokud pohon dosáhne spouštěcích/zastavovacích otáček, přepne se do stavu varování, brzda zabrzdí a koncový stupeň se zablokuje. Dosadí se "chybové hlášení", "hlášení provozní pohotovosti" zůstane zachováno. Přímý reset chyby není možný. Chyba zmizí teprve po opětovném navázání komunikace, nebo po nastavení timeoutu na 0 s Reset základního zařízení Chybové hlášení je možné potvrdit: Reset přes vstupní svorky s příslušně zapojeným binárním vstupem (DIØØ, DIØ2...DIØ5). Z výroby je vstup DIØØ obsazen funkcí resetu chyb Mezní proud Při dosažení mezního proudu začne provozní kontrolka LED zeleně blikat. Provozní návod k základnímu zařízení MOVITRAC B 23

24 6 Provoz a servis Seznam chyb (F F-97) 6.2 Seznam chyb (F F-97) Č. Označení Reakce Možná příčina Opatření 00 Žádná chyba 01 Nadproud Okamžité vypnutí se zablokováním 03 Zkrat na zem Okamžité vypnutí se zablokováním 04 Brzdový spínač Okamžité vypnutí se zablokováním 06 Výpadek některé fáze v síti (pouze utřífázového měniče) 07 Příliš vysoké meziobvodové napětí Okamžité vypnutí se zablokováním Okamžité vypnutí se zablokováním 08 Kontrola otáček Okamžité vypnutí se zablokováním 10 ILLOP Stop se zablokováním 11 Přehřátí Stop se zablokováním Zkrat na výstupu Spínání na výstupu Příliš velký motor Vadný koncový stupeň Zkrat se zemí v motoru Zkrat se zemí v měniči Zkrat se zemí v přívodním vedení motoru Příliš vysoký proud (viz F-01) Příliš vysoký výkon generátoru Odporový obvod brzdného odporu přerušen Zkrat v odporovém obvodu brzdného odporu Příliš vysoký ohmický odpor brzdného odporu Vadný brzdový spínač Zkrat na zem Výpadek fáze Nedostatečné síïové napětí Meziobvodové napětí je příliš vysoké Zkrat na zem Proudový regulátor pracuje na mezní hodnotě zatížení kvůli: Mechanickému přetížení Výpadku fáze v síti Výpadku fáze v motoru Překročeny maximální otáčky pro provozní režimy VFC Chybný příkaz při vykonávání programu Chybné podmínky při vykonávání programu Funkce není v měniči k dispozici / není implementována Odstranit zkrat Spínat pouze při zablokovaném koncovém stupni Připojit menší motor Pokud není možné chybu odstranit, kontaktujte servis SEW Vyměnit motor Vyměnit MOVITRAC B Odstranit zkrat se zemí Viz F-01 Prodloužit zpožďovací rampy Zkontrolovat přívody brzdného odporu Odstranit zkrat Zkontrolovat technické údaje brzdného odporu Vyměnit MOVITRAC B Odstranit zkrat se zemí Zkontrolovat síïový přívod Zkontrolovat síïové napětí Prodloužit zpožďovací rampy Zkontrolovat přívody brzdného odporu Zkontrolovat technické údaje brzdného odporu Odstranit zkrat se zemí Snížit zátěž Zvýšit nastavenou dobu zpoždění P501 Zkontrolovat proudový omezovač Prodloužit zpožďovací rampy Zkontrolovat sled fází Zkontrolovat přívody motoru a motor Snížit maximální otáčky Překontrolovat program Překontrolovat běh programu Použít jinou funkci Tepelné přetížení měniče Snížit zátěž a / nebo zajistit dostatečné chlazení Pokud je brzdný odpor integrován v chladicím tělese: Namontovat externí brzdný odpor 24 Provozní návod k základnímu zařízení MOVITRAC B

25 Provoz a servis Seznam chyb (F F-97) 6 Č. Označení Reakce Možná příčina Opatření Systémová porucha Okamžité vypnutí se zablokováním 25 EEPROM Stop se zablokováním 26 Externí svorka Programovatelná 31 Vyhodnocení čidlatf Stop se zablokováním 32 Index přetečení Nouzové zastavení 34 Timeout rampy Okamžité vypnutí se zablokováním 37 Watchdog- Timer 38 Systémový software Okamžité vypnutí se zablokováním Okamžité vypnutí se zablokováním 43 timeout RS-485 Zastavení bez zablokování 1) 44 Zatížení přístroje Okamžité vypnutí se zablokováním 45 Inicializace Okamžité vypnutí se zablokováním 46 Systémová sběrnice 2 timeout 47 Systémová sběrnice 1 timeout Zastavení bez zablokování Zastavení bez zablokování Porucha elektroniky měniče, příp. vliv elektromagnetického rušení Chyba při přístupu na EEPROM Načten externí chybový signál přes programovatelný vstup Motor příliš horký, rozepnutí čidla TF TF motoru není zapojena nebo je zapojena nesprávně Spojení mezi měničem MOVITRAC B a TF na motoru přerušeno Interní přetečení hodnot kvůli porušení programátorských zásad Překročení nastavené rampy. Když po zrušení zablokování pohon překročí rampu stání t13 ourčitou dobu, měnič ohlásí chybu F34 Chyba systémového softwaru Systémová porucha Přerušení komunikace mezi měničem apc Zatížení přístroje (hodnota Ixt) je příliš vysoké Chyba při inicializaci Chyba při komunikaci přes systémovou sběrnici Chyba při komunikaci přes systémovou sběrnici Zkontrolovat, příp. zlepšit, uzemnění astínění. Při opakovaném výskytu chyby konzultovat se servisem SEW Vyvolat nastavení od výrobce, provést reset a novou parametrizaci. Při opakovaném výskytu chyby konzultujte se servisem SEW Odstranit příčinu dané chyby, resp. přeprogramovat svorku Nechat motor vychladnout a pak chybu odstranit Zkontrolovat spojení mezi měničem MOVITRAC B a TF Zkontrolovat a opravit uživatelský program Prodloužit rampu Prodloužit rampu stání Zkontrolovat, příp. zlepšit, uzemnění astínění. Při opakovaném výskytu chyby konzultovat se servisem SEW Zkontrolovat, příp. zlepšit, uzemnění astínění. Při opakovaném výskytu chyby konzultovat se servisem SEW Zkontrolovat propojení měniče a PC Snížit výkon Prodloužit rampy Pokud není možné provést uvedená opatření: použít větší měnič Kontaktovat servisní středisko SEW Zkontrolovat zapojení systémové sběrnice Zkontrolovat zapojení systémové sběrnice 77 Řídicí slovo Systémová porucha Kontaktovat servisní středisko SEW Provozní návod k základnímu zařízení MOVITRAC B 25

26 6 Provoz a servis Seznam chyb (F F-97) Č. Označení Reakce Možná příčina Opatření 81 Počáteční podmínky Okamžité vypnutí se zablokováním 82 Výstup otevřen Okamžité vypnutí se zablokováním 84 Ochrana motoru podle standardů UL 94 Kontrolní součet EEPROM 97 Chyba kopírování Stop se zablokováním Okamžité vypnutí se zablokováním Okamžité vypnutí se zablokováním Jen v provozním režimu "VFC-zdvihací zařízení": Během doby předmagnetizace nebyl měnič schopen dodat do motoru požadovaný proud: Jmenovitý výkon motoru je vzhledem k výkonu měniče příliš nízký Průřez přívodů motoru je příliš nízký Jen v provozním režimu "VFC-zdvihací zařízení": 2 nebo všechny výstupní fáze jsou přerušené Jmenovitý výkon motoru je vzhledem k výkonu měniče příliš nízký Překontrolovat spojení měniče a motoru Překontrolovat parametry uvedení do provozu a případně provést nové uvedení do provozu Překontrolovat a případně zvýšit průřez přívodů motoru Zkontrolovat spojení měniče a motoru Překontrolovat parametry uvedení do provozu a případně provést nové uvedení do provozu Zatížení motoru příliš vysoké. Zkontrolovat monitorování P345/346 I N -UL Snížit zátěž Prodloužit rampy Delší doby pauz Vadná EEPROM Odpojení parametrického modulu během kopírování Vypnutí a zapnutí během kopírování 1) není nutný reset, po obnovení komunikace chybové hlášení zmizí Kontaktovat servisní středisko SEW Před potvrzením chyby: Vyvolat nastavení od výrobce nebo nahrát kompletní sadu dat z parametrického modulu 26 Provozní návod k základnímu zařízení MOVITRAC B

27 Provoz a servis Stavové údaje Stavové údaje Blikající kódy kontrolky LED Kontrolka LED na přední straně zařízení signalizuje následující stavy Stav Ukazatel Barva Blikající kód (volitelně sfbg) "UVOLNĚNÍ" Otáčky zelená svítí trvale "UVOLNĚNÍ" při dosažení Otáčky zelená rychlé blikání mezního proudu "KLIDOVÝ PROUD" dc zelená pomalé blikání "NENÍ UVOLNĚNO" Stop žlutá svítí trvale "NASTAVENÍ OD SEt žlutá rychlé blikání VÝROBCE" "BLOKOVÁNÍ off žlutá rychlé blikání REGULÁTORU" "Provoz na 24 V" 24U žlutá pomalé blikání Aktivován ruční provoz FBG, nebo došlo k zastavení měniče tlačítkem "Stop" Piktogram ručního provozu FBG, nebo blikající "Stop" žlutá Dlouze svítí, nakrátko zhasne Timeout Chyba 43 / 46 / 47 zeleno-žlutá blikání Kopírování Chyba 97 červenožlutá blikání Systémová chyba Chyba 10 / / 25 / červená svítí trvale 32 / 37 / 38 / 45 / 77 / 94 Přepětí / výpadek fáze Chyba 4 / 6 / 7 červená pomalé blikání Přetížení Chyba 1 / 3 / 11 / 44 / 84 červená rychlé blikání Kontrola Chyba 8 / 26 / 34 / 81 / 82 červená 2x blikání Ochrana motoru TF Chyba 31 / 84 červená 3x blikání 6.4 Servis elektroniky SEW Horká linka Na telefonním čísle horké linky Drive Service jsou k službám 24 hodin denně a 365 dní v roce servisní specialisté SEW-EURODRIVE. Pro Českou republiku volejte Přirozeně můžete volat také Provozní návod k základnímu zařízení MOVITRAC B 27

28 6 Provoz a servis Dlouhodobé uskladnění Zaslání k opravě Pokud nejste schopni chybu odstranit, obraïte se prosím na servis elektroniky SEW. Při kontaktu se servisem elektroniky SEW vždy, prosím, uvádějte čísla stavu zařízení. Servis SEW-EURODRIVE vám pak může efektivněji pomoci. Pokud zařízení zasíláte k opravě, uveďte, prosím, následující údaje: Sériové číslo (Æ typový štítek) Typové označení Stručný popis aplikace (použití, řízení přes svorky nebo sériově) Připojený motor (napětí, zapojení do hvězdy nebo do trojúhelníku) Druh chyby Průvodní okolnosti Vlastní domněnky Předchozí neobvyklé události 6.5 Dlouhodobé uskladnění Při dlouhodobém skladování měnič připojte každé dva roky nejméně na 5 minut ksíïovému napětí. Jinak se zkrátí jeho životnost. Zacházení s elektrolytickými kondenzátory po delším skladování Všechny elektrolytické kondenzátory lze bez napětí skladovat alespoň 2 roky, aniž by došlo ke zhoršení jejich charakteristik. V tomto časovém rozmezí je lze nabíjet na jmenovité napětí. Při skladování delším než dva roky je odezva zapojení na velké počáteční svodové proudy velmi výrazná. Zapojené kondenzátory lze po dvouletém skladování uvést na jednu hodinu do nerušeného provozu (nabít je na maximální jmenovité napětí), čímž se zregenerují natolik, že je lze dále skladovat. Formovací postup SEW-EURODRIVE doporučuje pomalé formování elektrolytických kondenzátorů, aby se uvnitř netvořilo příliš velké množství plynu. Provádí-li se formování v měniči, mělo by se napětí přivádět přes transformátor, aby se mohlo zvyšovat postupně a pomalu. Napětí by se mělo zvýšit z 0 V na první formovací úroveň. Doporučují se následující formovací stupně s udanými prodlevami: 70 % U jm_max : 15 minut 85 % U jm_max : 15 minut 100 % U jm_max : 1 hodina 28 Provozní návod k základnímu zařízení MOVITRAC B

29 Technické údaje Označení CE, aprobace UL a C-Tick kva i P f n Hz 7 7 Technické údaje 7.1 Označení CE, aprobace UL a C-Tick Značka evropské slučitelnosti CE Směrnice pro nízké napětí Elektromagnetická kompatibilita Frekvenční měniče MOVITRAC B splňují předpisy směrnice 73/23/EWG pro nízká napětí a jsou proto na typovém štítku označena značkou CE. Frekvenční měniče MOVITRAC B jsou jako součásti určeny k montáži do strojů azařízení. Splňují normu elektromagnetické kompatibility EN Elektrické pohony s měnitelnými otáčkami. Při respektování pokynů pro instalaci jsou splněny příslušné předpoklady pro certifikaci CE celého stroje/zařízení vybaveného tímto měničem. Certifikace se provádí na základě směrnice o elektromagnetické kompatibilitě 89/336/EWG. Podrobné pokyny ohledně instalace v souladu se zásadami elektromagnetické kompatibility naleznete v dokumentu "Elektromagnetická kompatibilita v technice pohonů" firmy SEW-EURODRIVE. Dodržení tříd mezních hodnot A a B bylo prokázáno na specifikovaném zkušebním zařízení. Na vyžádání firma SEW-EURODRIVE dodá další informace k této zkoušce Aprobace UL Pro měniče MOVITRAC B o konstrukční velikosti 0S a 0L byla udělena aprobace UL a cul. Pro ostatní zařízení se aprobace připravuje. Aprobace cul je ekvivalentní s aprobací podle CSA C-Tick Aprobace C-Tick (australská značka elektromagnetické kompatibility) byla udělena pro celou řadu měničů MOVITRAC B. Aprobace C-Tick potvrzuje shodu s nároky australského komunikačního úřadu (ACA Australian Communications Authority). Provozní návod k základnímu zařízení MOVITRAC B 29

30 7 kva i P f n Hz Technické údaje Všeobecné technické údaje 7.2 Všeobecné technické údaje Následující technické údaje jsou platné pro všechny frekvenční měniče MOVITRAC B bez ohledu na konstrukční velikost a výkon. MOVITRAC B Všechny konstrukční velikosti Odolnost proti rušení Splňuje normu EN Rušivé signály na straně sítě při instalaci v souladu se zásadami elektromagnetické kompatibility Svodový proud Podle třídy mezních hodnot 1fázové připojení: A / B 3fázové připojení: A 230 V: 0, ,5 kw 400/500 V: 0, kw Podle EN a EN 55014; splňuje EN > 3,5 ma Teplota prostředí â A 230 V, 0, ,2 kw / 400/500 V, 0, ,0 kw 10 C C při I D = 100 % I N af PWM = 4 khz 10 C C při I D = 125 % I N af PWM = 4 khz 10 C C při I D = 100 % I N af PWM = 8 khz 400/500 V, 5, kw 0 C C při I D = 100 % I N af PWM = 4 khz 0 C C při I D = 125 % I N af PWM = 4 khz 0 C C při I D = 100 % I N af PWM = 8 khz Montážní deska s "chladicí deskou" < 70 C Pokles přípustného výkonu v závislosti na teplotě prostředí 3 % I N na K při 50 C C Klimatická třída Skladovací teplota 1) Přepravní teplota Způsob chlazení EN , třída 3K3 25 C C 25 C C Vlastní chlazení: 230 V:  0,75 kw 400/500 V:  1,1 kw Externí chlazení: 230 V: à 1,1 kw 400/500 V: à 1,5 kw Stupeň ochrany IP20 Provozní režim Dlouhodobý provoz DB (EN a 1-3) Kategorie podle přepětí III podle IEC (VDE ) Třída znečištění 2 podle IEC (VDE ) Instalační výška Do h  1000 m bez omezení. Uh à 1000 m platí následující omezení: Od 1000 m do max m: Snížení I N o 1 % pro 100 m Od 2000 m do max m: měniče na 230 V stř. : snížení U N o3 V stř. pro 100 m měniče na 500 V stř. : snížení U N o6 V stř. pro 100 m Nad 2000 m pouze třída přepětí 2, pro třídu přepětí 3 jsou zapotřebí externí opatření. Třídy přepětí podle DIN VDE Konstrukční velikost 0: Omezení pro dlouhodobý provoz na 125 % I N Maximální teplota okolí â A : 40 C Maximální jmenovité napětí sítě U síï : 400 V Nemontovat na lišty / nepoužít spodní montáž odporu U V: použít síïovou tlumivku ND 1) Při dlouhodobém skladování měnič připojte každé dva roky nejméně na 5 minut k síïovému napětí. Jinak se zkrátí jeho životnost. 30 Provozní návod k základnímu zařízení MOVITRAC B

31 Technické údaje Parametry elektroniky měničů MOVITRAC B kva i P f n Hz Parametry elektroniky měničů MOVITRAC B Funkce Svorka Označení Implicitní nastavení Vstup žádaných hodnot (diferenční vstup) X10:1 X10:2 X10:3 X10:4 Binární vstupy X12:1 X12:2 X12:3 X12:4 X12:5 X12.6 Napájecí napětí pro čidlo TF Výstup pomocného napětí / externí napájecí napětí REF1 AI11 (+) AI12 (0) GND DI00 DI01 DI02 DI03 DI04 DI05TF Reset chyb pravý/stop levý/stop uvolnění/stop n11/n21 n12/n22 Data V (R i > 200 kê) ma / ma (R i = 250 Ê) Rozlišení 10 bitů, snímací cyklus 1 ms GND = referenční potenciál pro binární a analogové signály, potenciál ochranné země (PE) R i = 3 kê, I E = 10 ma, snímací cyklus 5 ms, kompatibilní s PLC Signální úroveň podle EN typ 1 nebo 3: V Æ 1 / kontakt sepnut V Æ 0 / kontakt rozpojen X12:2 / DI01 pevně přiřazen signálu "pravý/stop" X12:5 / DI04 použitelný jako frekvenční vstup X12:6 / DI05 použitelný jako vstup tepelného čidla TF X12:7 VOTF Speciální charakteristika pro TF podle DIN EN X12:8 24VIO Výstup pomocného napětí: U = 24 V ss, proudová zatížitelnost I max = 50 ma Externí napájecí napětí: U = 24 V ss 15 % / +20 % podle EN Referenční svorka X12:9 GND Referenční potenciál pro binární a analogové signály, potenciál ochranné země (PE) Binární výstupy X13:1 X13:2 X13:3 X13:4 Výstup relé X13:5 X13:6 X13:7 Bezpečnostní kontakt (od BG2S / v přípravě) Reakční zpoždění svorek Maximální průřez kabelu X17:1 X17:2 X17:3 X17:4 GND DO02 DO03 GND DO01-C DO01-NO DO01-NC rezervováno Brzda uvolněna Připraven k provozu Vstupní a výstupní binární svorky se aktualizují každých 5 ms 1,5 mm 2 (AWG15) bez ukončovacích objímek žil 1,0 mm 2 (AWG17) s ukončovacími objímkami žil Kompatibilní s programovatelným automatem (PLC), doba odezvy 5 ms, I max DO02 = 150 ma, I max DO03 = 50 ma, odolné proti zkratu, napájení do 30 V GND = referenční potenciál pro binární a analogové signály, potenciál ochranné země (PE) Společný kontakt relé Uzavírací kontakt Otevírací kontakt Zatížitelnost: U max = 30 V, I max = 800 ma Provozní návod k základnímu zařízení MOVITRAC B 31

32 7 kva i P f n Hz Technické údaje Technické údaje MOVITRAC B 7.4 Technické údaje MOVITRAC B Přehled MOVITRAC B 0XS 0S 2S 2 0L 3 4 SíÏová přípojka 230 V / 1fázová Konstrukční velikost Výkon [kw / HP] 0XS 0S 0L 0,25 / 0,4 0,37 / 0,5 SíÏová přípojka 400 / 500 V / 3fázová Konstrukční velikost Výkon [kw / HP] 0,25 / 0,4 0,37 / 0,5 0,55 / 0,75 0,75 / 1,0 1,1 / 1,5 1,5 / 2,0 2,2 / 3,0 0XS 0S 0L 2S ,55 / 0,75 0,75 / 1,0 1,1 / 1,5 1,5 / 2,0 2,2 / 3,0 3,0 / 4,0 4,0 / 5,0 5,5 / 7,5 7,5 / / / / / / / Provozní návod k základnímu zařízení MOVITRAC B

33 Technické údaje Technické údaje MOVITRAC B kva i P f n Hz V stř. / 1fázové / konstrukční velikost 0XS / 0, ,37 kw / 0,4... 0,5 HP MOVITRAC MC07B (1fázová síï) B B Objednací číslo VSTUP Přípustné jmenovité síïové napětí U N V stř. U síï = 200 V 10 % V + 10 % Jmenovitá síïová frekvence f N 50 / 60 Hz ± 5 % Jmenovitý síïový proud 1fázový při U síï = 230 V 4,3 A stř. 6,1 A stř. VÝSTUP Výstupní napětí U A U síï Doporučený výkon motoru při konstantním zatížení (při U síï = 230 V) Výstupní jmenovitý proud Při U síï = 230 V Minimální hodnota brzdného odporu (čtyřkvadrantový provoz) P Mot 0,25 kw 0,4 HP 0,37 kw 0,5 HP I N 1,7 A stř. 2,5 A stř. R BW_min VŠEOBECNÉ Ztrátový výkon při I N P V 30 W 35 W Proudové omezení 150 % I N na max. 60 sekund Připojení Svorky 4 mm 2 / AWG12 Rozměry š v h mm / 2,0 7,3 6,4 in Hmotnost m 1,3 kg / 2,9 lb 27 Ê Provozní návod k základnímu zařízení MOVITRAC B 33

34 7 kva i P f n Hz Technické údaje Technické údaje MOVITRAC B V stř. / 1fázový / konstrukční velikost 0S / 0, ,75 kw / 0, ,0 HP MOVITRAC MC07B (1fázová síï) B B Objednací číslo VSTUP Přípustné jmenovité síïové napětí U N V stř. U síï = 200 V 10 % V + 10 % Jmenovitá síïová frekvence f N 50 / 60 Hz ± 5 % Jmenovitý síïový proud 1fázový při U síï = 230 V 8,5 A 9,9 A VÝSTUP Výstupní napětí U A U síï Doporučený výkon motoru při konstantním zatížení (při U síï = 230 V) Výstupní jmenovitý proud Při U síï = 230 V Minimální hodnota brzdného odporu (čtyřkvadrantový provoz) P Mot 0,55 kw 0,75 HP 0,75 kw 1,0 HP I N 3,3 A 4,2 A R BW_min VŠEOBECNÉ Ztrátový výkon při I N P V 55 W 65 W Proudové omezení 150 % I N na max. 60 sekund Připojení Svorky 4 mm 2 / AWG12 Rozměry š v h mm / 3,1 7,3 6,4 in Hmotnost m 1,5 kg / 3,3 lb 27 Ê 34 Provozní návod k základnímu zařízení MOVITRAC B

35 Technické údaje Technické údaje MOVITRAC B kva i P f n Hz V stř. / 1fázový / konstrukční velikost 0L / 1,1... 2,2 kw / 1,5... 3,0 HP MOVITRAC MC07B (1fázová síï) B B B Objednací číslo VSTUP Přípustné jmenovité síïové napětí U N V stř. U síï = 200 V 10 % V + 10 % Jmenovitá síïová frekvence f N 50 / 60 Hz ± 5 % Jmenovitý síïový proud 1fázový při U síï = 230 V 13,4 A 16,7 A 19,7 A VÝSTUP Výstupní napětí U A U síï Doporučený výkon motoru při konstantním zatížení (při U síï = 230 V) Výstupní jmenovitý proud Při U síï = 230 V Minimální přípustný brzdný odpor (čtyřkvadrantový provoz) P Mot 1,1 kw 1,5 HP 1,5 kw 2,0 HP 2,2 kw 3,0 HP I N 5,7 A 7,3 A 8,6 A R BW_min VŠEOBECNÉ Ztrátový výkon při I N P V 75 W 100 W 125 W Proudové omezení 150 % I N na max. 60 sekund Připojení Svorky 4 mm 2 / AWG12 Rozměry š v h ,5 163 mm / 3,1 10,8 6,4 in Hmotnost m 2,2 kg / 4,9 lb 27 Ê Provozní návod k základnímu zařízení MOVITRAC B 35

36 7 kva i P f n Hz Technické údaje Technické údaje MOVITRAC B / 500 V stř. / 3fázové / konstrukční velikost 0XS / 0, ,37 kw / 0,4... 0,5 HP MOVITRAC MC07BB (3fázová síï) A A Objednací číslo VSTUP Přípustné jmenovité síïové napětí U N V stř. U síï = 380 V 10 % V + 10 % Jmenovitá síïová frekvence f N 50 / 60 Hz ± 5 % Jmenovitý síïový proud 3fázový při U síï = 400 V 0,9 A stř. 1,4 A stř. VÝSTUP Výstupní napětí U A U síï Doporučený výkon motoru při konstantním zatížení (při U síï = 400 V) Výstupní jmenovitý proud Při U síï = 400 V Minimální přípustný brzdný odpor (čtyřkvadrantový provoz) P Mot 0,25 kw 0,4 HP 0,37 kw 0,5 HP I N 1,0 A stř. 1,6 A stř. R BW_min VŠEOBECNÉ Ztrátový výkon při I N P V 30 W 35 W Proudové omezení 150 % I N na max. 60 sekund Připojení Svorky 4 mm 2 / AWG12 Rozměry š v h mm / 2,0 7,3 6,4 in Hmotnost m 1,3 kg / 2,9 lb 68 Ê 36 Provozní návod k základnímu zařízení MOVITRAC B

37 Technické údaje Technické údaje MOVITRAC B kva i P f n Hz / 500 V stř. / 3fázový / konstrukční velikost 0S / 0, ,5 kw / 0, ,0 HP MOVITRAC MC07B (3fázová síï) A A A A Objednací číslo VSTUP Přípustné jmenovité síïové napětí U N V stř. U síï = 380 V 10 % V + 10 % Jmenovitá síïová frekvence f N 50 / 60 Hz ± 5 % Jmenovitý síïový proud 3fázový při U síï = 400 V 1,8 A 2,2 A 2,8 A 3,6 A VÝSTUP Výstupní napětí U A U síï Doporučený výkon motoru při konstantním zatížení (při U síï = 400 V) Výstupní jmenovitý proud Při U síï = 400 V Minimální přípustný brzdný odpor (čtyřkvadrantový provoz) P Mot 0,55 kw 0,75 HP 0,75 kw 1,0 HP 1,1 kw 1,5 HP 1,5 kw 2,0 HP I N 2,0 A 2,4 A 3,1 A 4,0 A R BW_min VŠEOBECNÉ Ztrátový výkon při I N P V 42 W 48 W 58 W 74 W Proudové omezení 150 % I N na max. 60 sekund Připojení Svorky 4 mm 2 / AWG12 Rozměry š v h mm / 3,1 7,3 6,4 in Hmotnost m 1,5 kg / 3,3 lb 68 Ê Provozní návod k základnímu zařízení MOVITRAC B 37

38 7 kva i P f n Hz Technické údaje Technické údaje MOVITRAC B / 500 V stř. / 3fázový / konstrukční velikost 0L / 2,2... 4,0 kw / 3,0... 5,0 HP MOVITRAC MC07B (3fázová síï) A A A Objednací číslo VSTUP Přípustné jmenovité síïové napětí U N V stř. U síï = 380 V 10 % V + 10 % Jmenovitá síïová frekvence f N 50 / 60 Hz ± 5 % Jmenovitý síïový proud 3fázový při U síï = 400 V 5,0 A 6,3 A 9,5 A VÝSTUP Výstupní napětí U A U síï Doporučený výkon motoru při konstantním zatížení (při U síï = 400 V) Výstupní jmenovitý proud Při U síï = 400 V Minimální přípustný brzdný odpor (čtyřkvadrantový provoz) P Mot 2,2 kw 3,0 HP 3,0 kw 4,0 HP 4,0 kw 5,0 HP I N 5,5 A 7,0 A 9,5 A R BW_min VŠEOBECNÉ Ztrátový výkon při I N P V 97 W 123 W 155 W Proudové omezení 150 % I N na max. 60 sekund Připojení Svorky 4 mm 2 / AWG12 Rozměry š v h ,5 163 mm / 3,1 10,8 6,4 in Hmotnost m 2,1 kg / 4,6 lb 68 Ê 38 Provozní návod k základnímu zařízení MOVITRAC B
