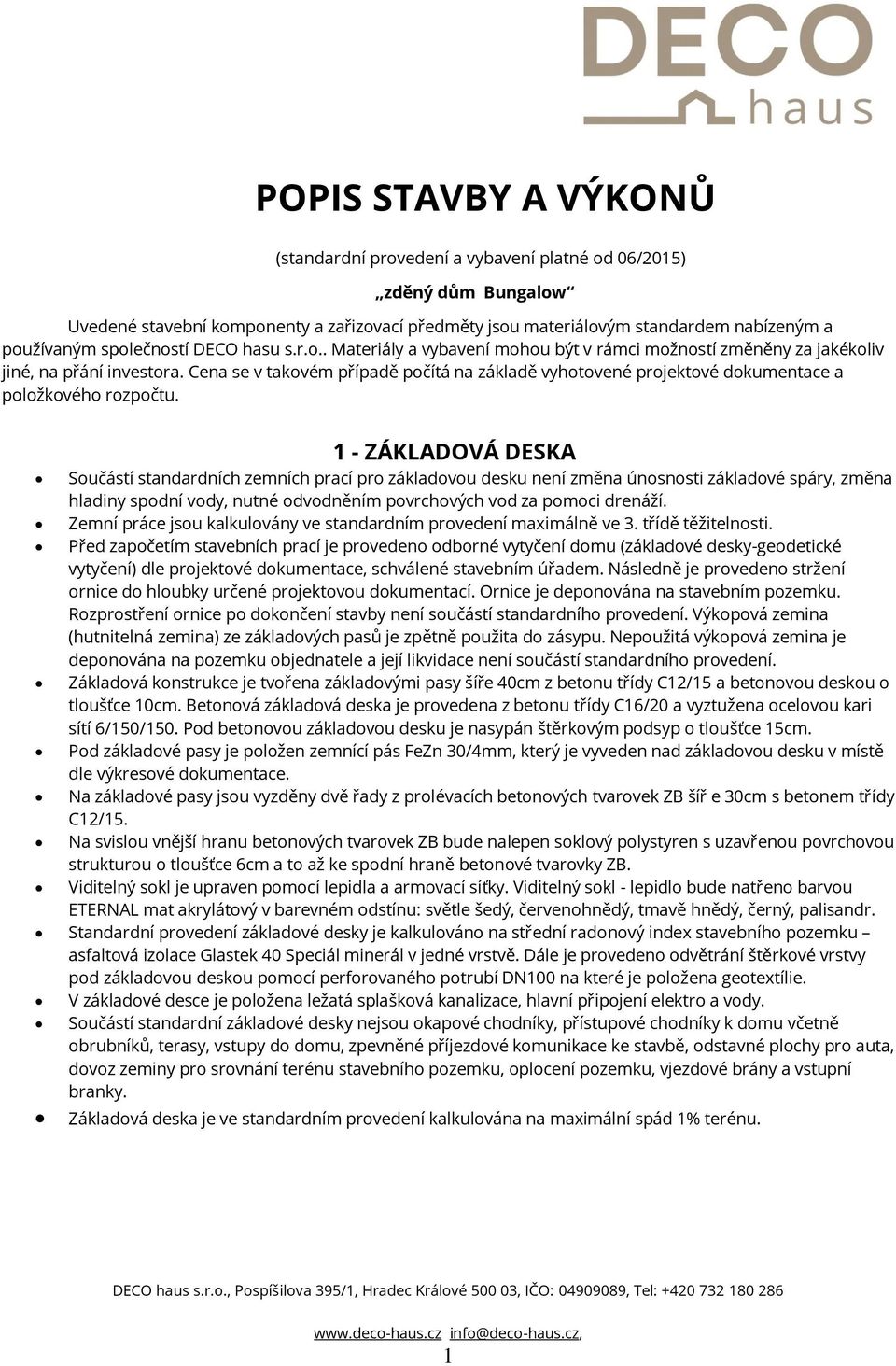

1 POPIS STAVBY A VÝKONŮ (standardní provedení a vybavení platné od 06/2015) zděný dům Bungalow Uvedené stavební komponenty a zařizovací předměty jsou materiálovým standardem nabízeným a používaným společností DECO hasu s.r.o.. Materiály a vybavení mohou být v rámci možností změněny za jakékoliv jiné, na přání investora. Cena se v takovém případě počítá na základě vyhotovené projektové dokumentace a položkového rozpočtu. 1 - ZÁKLADOVÁ DESKA Součástí standardních zemních prací pro základovou desku není změna únosnosti základové spáry, změna hladiny spodní vody, nutné odvodněním povrchových vod za pomoci drenáží. Zemní práce jsou kalkulovány ve standardním provedení maximálně ve 3. třídě těžitelnosti. Před započetím stavebních prací je provedeno odborné vytyčení domu (základové desky-geodetické vytyčení) dle projektové dokumentace, schválené stavebním úřadem. Následně je provedeno stržení ornice do hloubky určené projektovou dokumentací. Ornice je deponována na stavebním pozemku. Rozprostření ornice po dokončení stavby není součástí standardního provedení. Výkopová zemina (hutnitelná zemina) ze základových pasů je zpětně použita do zásypu. Nepoužitá výkopová zemina je deponována na pozemku objednatele a její likvidace není součástí standardního provedení. Základová konstrukce je tvořena základovými pasy šíře 40cm z betonu třídy C12/15 a betonovou deskou o tloušťce 10cm. Betonová základová deska je provedena z betonu třídy C16/20 a vyztužena ocelovou kari sítí 6/150/150. Pod betonovou základovou desku je nasypán štěrkovým podsyp o tloušťce 15cm. Pod základové pasy je položen zemnící pás FeZn 30/4mm, který je vyveden nad základovou desku v místě dle výkresové dokumentace. Na základové pasy jsou vyzděny dvě řady z prolévacích betonových tvarovek ZB šíř e 30cm s betonem třídy C12/15. Na svislou vnější hranu betonových tvarovek ZB bude nalepen soklový polystyren s uzavřenou povrchovou strukturou o tloušťce 6cm a to až ke spodní hraně betonové tvarovky ZB. Viditelný sokl je upraven pomocí lepidla a armovací síťky. Viditelný sokl - lepidlo bude natřeno barvou ETERNAL mat akrylátový v barevném odstínu: světle šedý, červenohnědý, tmavě hnědý, černý, palisandr. Standardní provedení základové desky je kalkulováno na střední radonový index stavebního pozemku asfaltová izolace Glastek 40 Speciál minerál v jedné vrstvě. Dále je provedeno odvětrání štěrkové vrstvy pod základovou deskou pomocí perforovaného potrubí DN100 na které je položena geotextílie. V základové desce je položena ležatá splašková kanalizace, hlavní připojení elektro a vody. Součástí standardní základové desky nejsou okapové chodníky, přístupové chodníky k domu včetně obrubníků, terasy, vstupy do domu, zpevněné příjezdové komunikace ke stavbě, odstavné plochy pro auta, dovoz zeminy pro srovnání terénu stavebního pozemku, oplocení pozemku, vjezdové brány a vstupní branky. Základová deska je ve standardním provedení kalkulována na maximální spád 1% terénu. 1

2 2 ZDĚNÝ DŮM OD HORNÍ HRANY ZÁKLADOVÉ DESKY Skladba jednotlivých svislých a vodorovných konstrukcí Obvodové stěny - mají od vnější strany následující skladbu: - vrchní akrylátová škrábaná omítka v bílé barvě se zrnitostí 2mm (bez dalšího krycího fasádního nátěru) - fasádní lepidlo - armovací síťka fasádní polystyren (BAUMIT Opentherm) tl.150mm -zdivo Keratherm tloušťka. - vnitřní omítka jednovrstvá vápenosádrová Vnitřní stěny - vnitřní omítka jednovrstvá - zdivo Keratherm - vnitřní omítka jednovrstvá Struktura podlahy - pěnový polystyren tl.130mm - betonový potěr s plastifikátorem tl.40-60mm Skladba podlahy v půdním prostoru (strop v přízemí) - dřevěné profily sbíjených vazníků výplň foukaná izolace Climatizer plus tl. 280mm, alternativa je příčková plsť 280mm - parotěsná fólie - SDK konstrukce - Sádrokartonová deska standard tl. 12,5mm (v koupelně impregnované desky proti vlhkosti Skladba střechy a střešní konstrukce (půdní prostor) - střešní betonová krytina - střešní latě (smrk 60x40mm) impregnovány proti houbám, plísním a dřevokaznému hmyzu - kontralatě (smrk 60x40mm) impregnovány proti houbám, plísním a dřevokaznému hmyzu - hydroizolační difúzně otevřená střešní folie - kontaktní - sbíjené vazníky (alternativně dřevěné krokvice) - impregnovány proti houbám, plísním a vlhkosti (Dimenze stavebních prvků může být změněna dle statického posouzení na daný dům.) 2

3 Plochá střecha: Fóliová střecha mpvc, Geotextilie 200g/m2, Spádové klíny mm, EPS 150S 200mm, Modifikovaný asfaltový pás 4mm, Penetrace podkladu asf. Nátěrem, Betonový strop (spiroll, miako) 250 mm, Omítka sádrová 15mm. Pultová střecha plech: izolace v krovu Falcovaný pozinkovaný plech, Prostorová smyčková rohož, Deskový záklop tl 22mm, Kontralať 40/60mm, Pojistná paropropustná fólie, Minerální vata 180mm, Krokev 100/180mm, Parotěsnící fólie, Minerální vata 90mm, Rošt podhledu, SDK podhled 3 VYBAVENÍ DOMU Střešní krytina Střešní betonová krytina KMB BETA Elegant, včetně plastových tašek - 1x anténní taška a 1x odvětrávací taška kanalizace a pro radon. Barvy: cihlová, višňová, hnědá, šedá a černá Přesah střechy a dřevěné podbití Přesahy střechy jsou u okapů cca 50 cm a u štítů cca 20 cm (podle typu domu a výkresové dokumentace). Přesahy střechy (podbití) jsou na viditelné straně opatřeny dřevěným pobitím ze smrkových palubek a jsou natřeny tenkovrstvým lazurovacím lakem Originál Luxol. Viditelné konce krokví, vaznic a podpěrné sloupy jsou ohoblované a jsou taktéž natřené tenkovrstvým lazurovacím lakem. Je započten tenkovrstvý lazurovací lak Originál Luxol v max. ceně za 1 litr 95 Kč bez DPH. Odstíny lazurovacího laku: kaštan, palisandr, pinie a teak. Okapní systém Okapní systém z ocelového pozinkovaného plechu s ochranou barevnou vrstvou. Možné barevné provedení: černá hnědá červená bílá. Svislé svody jsou vedeny k horní hraně spodní stavby (základové konstrukce) a jsou ukončeny výtokovými koleny. Vstupní dveře Plastové, jednokřídlé, rám včetně křídla v bílé barvě. Kování klika/klika typ: : HOPE Liverpool H164 F99,v bílé barvě, v maximální ceně Kč bez DPH. Vchodové dveře Dafe plast STANDARD (použito jako mustr) typ: DAFE 1A, sklo: chinchila. Jsou započteny vstupní dveře v max. ceně Kč bez DPH.. Vnitřní dveře Vnitřní dveře plné hladké Vltavín door ECONOMY SMART typ: SMART 10, s povrchovou úpravou folie slim. Obložková zárubeň Vltavín door ULTRA SOFT falcová, s povrchovou úpravou folie slim Křídlo a obložková zárubeň v možném barevném provedení bílá, buk, dub, calvados, olše, ořech, bělený jilm, virginia, niagara. Osazení obložkové zárubně se provádí od betonové podlahy na výšku keramické dlažby. Osazen zámek na dozický klíč s roztečí 72mm. Je započteno dveřní jedno křídlo do maximální šíře 90cm v max. ceně 734 Kč a obložková zárubeň v max. ceně Kč bez DPH. 3

4 Kování na vnitřní dveře Klika klika, dozický zámek s roztečí 72mm. Typ dveřního kování: COBRA ZEUS BB72, povrch: ONS ( nikl matný) Je započteno vnitřní kování v maximální ceně 300 Kč bez DPH. Okna Plastová, v bílé barvě. V oknech je nainstalována mikroventilace ovládaná okenní kličkou. Okenní klička bílá. Dvojskla bez meziskelní mřížky - součinitel prostupu tepla U=1,1W(m2/K). Okno v kuchyni s fixním podsvětlíkem. Vnější parapety Hliníkový parapet GUTMANN s plastovou boční krytkou v bílé barvě. Vyložení parapetu je 200mm. Je započten vnější parapet v maximální ceně 357 Kč bez DPH za 1m. Vnitřní parapety Plastový parapet NOVASIL tl.20mm s boční krytkou v bílé barvě. Vyložení parapetu je 250mm. Koupelna a WC mají vnitřní parapet proveden z keramické dlažby/obkladu. Okno v kuchyni je bez parapetu Je započten vnitřní parapet v maximální ceně 253 Kč bez DPH za 1m. Schodiště Do půdního prostoru vedou stahovací schody dřevěné bez povrchové úpravy, o rozměru 1,2x0,6m. Spodní pohledové víko z bílé desky s tepelnou izolací. Stahovací schodiště je vždy umístěno na chodbě dle možností stropní konstrukce. Je započteno půdní schodiště v maximální ceně Kč bez DPH. Podlahové krytiny Keramické dlažby se standardně provádějí v zádveří, v koupelně, v kuchyni (nebo kuchyňském koutě), TZB a WC. Standardní položení keramické dlažby je rovné, neprůchozí z místnosti do místnosti. Vždy mezi vnitřními dveřmi je provedeno přerušení dlažby dilatační spárou. Veškeré obrazce, průchozí položení z místnosti do místnosti či položení diagonální se považuje za nadstandardní provedení. Spárování se provádí spárovací hmotou S-line. Soklové lišty jsou z keramické dlažby (výše soklu cca 70mm), ukončené plastovými lištami v bílé barvě. Keramický sokl z dlažeb se neprovádí tam, kde jsou stěny obloženy keramickým obkladem, tj. v koupelně a na WC. Ve spoji keramické dlažby a soklu se provádí zatmelení silikonem S-line. Je započtena keramická dlažba v ceně maximálně 250 Kč/1m 2 bez DPH. Garáž betonový potěr. Obklad zdí Výše keramických obkladů v koupelně v plném podlaží (tzn. v podlaží bez šikmých nebo snížených podhledů) se provádí do výšky obložkových dveřních zárubní. Výše keramických obkladů na WC v plném podlaží je cca 1,6m. 4

5 Standardní položení keramických obkladů je rovné. Veškeré obrazce, listelové pásky, bombata či použití keramické dlažby jako obkladu se považuje za nadstandardní provedení. Spárování se provádí spárovací hmotou S-line. Špalety okolo oken, se neobkládají, zůstávají natřeny dispersním nátěrem v bílé barvě. V kuchyni se obkládá pruh mezi pracovním pultem a horními skříňkami (max. 0,6x5m) Je započten keramický v ceně max. 250 Kč/m2 bez DPH: Vodoinstalace / Zdravotechnika Kompletní rozvody kanalizace a vody, počínaje od vrchní úrovně spodní stavby základové konstrukce. Rozvody vody jsou izolovány tepelnou izolací Mirelon. Ve standardní dodávce je přípoj vody a odpad pro pračku s pračkovým sifonem. Ve standardní dodávce je venkovní nezámrzný vodovodní kohout. Předmětem standardního výkonu nejsou domácí vodárny, filtr a regulátor tlaku vodního systému. Sanitární vybavení koupelny a WC Koupelna: 1x umyvadlo JIKA. Lyra Plus 55x45cm s otvorem pro baterii v bílé barvě (v ceně max. do 637 Kč bez DPH) 1x polosloup (kryt sifonu) JIKA. Lyra Plus v bílé barvě (v ceně max. do 565 Kč bez DPH) 1x umyvadlová stojánková páková baterie S-LINE SL271 bez výpusti (v ceně max. do 736, Kč bez DPH) 1x odpadní uzávěr (uzavírací vtok) do umyvadla clic-clac VF785 (v ceně max. do 189 Kč bez DPH) 1x kombi klozet JIKA. Lyra Plus v bílé barvě (v ceně max. do Kč bez DPH) 1x sedátko termoplast (plastové panty) JIKA. Lyra Plus v bílé barvě (v ceně max. do 278 Kč bez DPH) 1x akrylátová rohová vana LAGUNA Victoria (Basic) 150/100cm v bílé barvě včetně čelního panelu (v ceně max. do5.355 Kč bez DPH) 1x vanová nástěnná páková baterie (s roztečí 150mm) S-LINE SL222 + výkyvný sprchový komplet SL005 (v ceně max. do Kč bez DPH) 1x vanový automat clic-clac, chrom EVANCLICCR (v ceně max. do 240 Kč bez DPH) 1x sprchový kout čtverec. ANIMA Top Element (Basic) TEL80CH šíře 80cm, konstrukce v barvě bílé, sklo chinchila (v ceně max. do Kè bez DPH) 1x vpus boční nerez MULTIETYPB (v ceně max. do 206 Kč bez DPH) 1x sprchová nástěnná páková baterie (s roztečí 150mm) S-LINE SL268 + posuvný sprchový komplet SL070 (v ceně max. do Kč bez DPH) WC: 1x umyvátko JIKA Lyra Plus 40x31cm v bílé barvě bez polosloupu (v ceně max. do 568 Kč bez DPH) 1x umyvadlová stojánková páková baterie S-LINE SL271 bez výpusti (v ceně max. do 736 Kč bez DPH) 1x odpadní uzávěr (uzavírací vtok) do umyvadla clic-clac VF785 (v ceně max. do 189 Kč bez DPH) 1x kombi klozet JIKA Lyra Plus v bílé barvě (v ceně max. do Kč bez DPH) 1x sedátko termoplast (plastové panty) JIKA Lyra Plus v bílé barvě (v ceně max. do 278 Kč bez DPH) Kuchyň (nebo kuchyňský kout): V rozsahu dodávky jsou přípoje pro teplou a studenou vodu, ukončené rohovými ventily. Na přípoji u studené vody je instalován duoventil pro možnost připojení myčky nádobí. Vytápění Ve standardním provedení je dům osazen přímotopným topením v kombinaci podlahového topení s akumulačními tělesy. Přímotopný systém umožňuje pružně reagovat na změnu požadavku teploty v jednotlivých místnostech. Smíšený systém v sobě kombinuje poloakumulační a přímotopné topení. 5

6 Podlahové topení je standardně instalováno v zádveří, na WC, v kuchyni (v kuchyňském koutě), v koupelně. Podlahové topení - Topné rohože jsou položeny přímo na tepelnou izolaci (mezi tepelnou izolaci a topné rohože je vložena hliníková folie) a následně jsou překryty betonovou vrstvou obsahující plastifikátor. Jednotlivé místnosti jsou osazeny digitálními programovatelnými termostaty s podlahovou sondou (v ceně max. do 960 Kč). Akumulační bílá tělesa HTA/HTB MIRAVA. Jednotlivé místnosti jsou osazeny digitálními programovatelnými termostaty (v ceně max. do 720 Kč). Teplá užitková voda Teplou užitkovou vodu pro kuchyň (nebo kuchyňský kout), koupelnu a WC zajišťuje elektrický zásobníkový ohřívač 2kW/230V (boiler) o obsahu 120 litrů. Elektrický zásobníkový ohřívač se standardně umisťuje do TZB (technická místnost). Je započten elektrický boiler v ceně max. do Kč bez DPH. Elektroinstalace Kompletní rozvody elektroinstalace, včetně vypínačů a zásuvek ABB Tango v bílé barvě, v rozsahu dodávky od vrchní úrovně spodní stavby základové konstrukce. Vnitřní pojistkový rozvaděč je uzemněn na zemnící pásek vyvedený ze základové desky. Hromosvod. Standardní rozsah dodávky: Domovní vchod: 1 vypínač, 1 vývod pro světlo cca 20cm nad dveřním nadpražím, 1 zvonkové tlačítko Zádveří: Kuchyň (anebo kuchyňský kout): Obývací pokoj: Pokoje: Koupelna: WC: Komora: TZB: Terasa: Půda: Schodiště: Pračka: Garáž: 2 schodišťové vypínače, 1 vývod pro světlo, 1 zásuvka, 1 zvonkový gong 2 vypínače, 2 vývody pro světlo, 2 dvoj zásuvky nad pracovní deskou, 1 zásuvka pro lednici, 1 zásuvka pro digestoř, 1 zásuvka pro myčku nádobí, 1 přípojka pro sporák 400V 1 vypínač, 1 vývod pro světlo, 6 zásuvek, 1 zásuvka pro televizi 1 vypínač, 1 vývod pro světlo, 2 dvoj zásuvky 2 vypínače, 2 vývody pro světlo, 1 zásuvka 1 vypínač, 1 vývod pro světlo 1 vypínač, 1 vývod pro světlo 1 vypínač, 1 vývod pro světlo, 1 zásuvka, připojení pro elektrický boiler 1 vypínač světla umístěný v obývacím pokoji, 1 vývod pro světlo, 1 venkovní zásuvka 230V s klapkou 1 vypínač (kontrolní) s 1 vývodem, 1 zásuvka s klapkou 1 vývod pro světlo se schodišťovou kombinací 1 zásuvka 2 vypínače, 1 vývod pro světlo na stropě, 1 vývod pro světlo na vnější straně nad nadpražím, 1 vývod pro el. motor garážových vrat, 1 dvoj zásuvka, 1 zásuvka 400V 16A Půdní prostor V půdním prostoru je vybudovaná pochozí lávka o šířce cca 600mm. 6

7 Odvětrání V případě, že koupelnu či WC nelze na základě dispozic domu přirozeně odvětrat pomocí okna, instaluje se odtahový ventilátor se zpětnou klapkou. Vnitřní omítka V koupelně je na stropě a na stěnách (zbývající pruh nad keramickým obkladem) natažena akrylátová omítka o zrnitosti 1-2mm v bílé barvě. Omítka nebude dále upravována vnitřním nátěrem. 4 - ZÁRUKA Stavební firma ručí za kvalitu provedených prací (díla) po dobu: u stavebně montážních prací 3. roky u použitých materiálů a zařizovacích předmětů dle záruční doby poskytované výrobci 5 - OSTATNÍ Likvidaci stavebního odpadu zajišťuje na vlastní náklady zákazník. 7
