TUNELOVÉ AUTOMATICKÉ KOŠOVÉ MYTÍ

Transkript

1 TUNELOVÉ AUTOMATICKÉ KOŠOVÉ MYTÍ

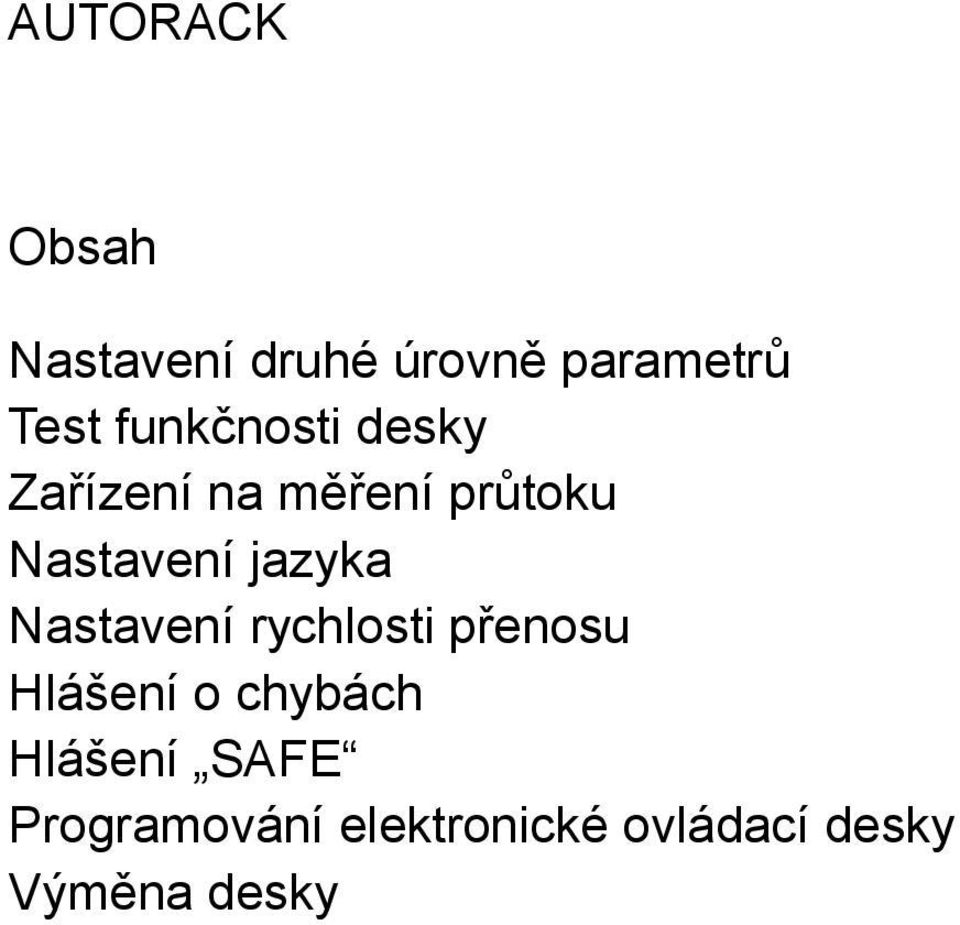

2 AUTORACK Obsah Nastavení druhé úrovně parametrů Test funkčnosti desky Zařízení na měření průtoku Nastavení jazyka Nastavení rychlosti přenosu Hlášení o chybách Hlášení SAFE Programování elektronické ovládací desky Výměna desky

3 Nastavení druhé úrovně parametrů Pro specializovaný technický personál byla připravena druhá úroveň nastavení parametrů a programování. Do druhé úrovně vstoupíte následovně: Přístroj vypněte a během několika vteřin stiskněte současně P5, P4, P2 a P1. Na displeji by se měla zobrazit zpráva KEY 0. Pomocí tlačítka P4 nastavte KEY5, stiskněte P2: měla by se rozsvítit kontrolka L13 programovací režim přístroje, čímž je přístroj připraven na nastavení prvního parametru. Jakýkoli parametr může být upraven pomocí tlačítek P5 a P4: P5 o jednu jednotku hodnotu snižuje, P4 o jednu jednotu hodnotu zvyšuje. K dalšímu parametru přejdete tlačítkem P3.

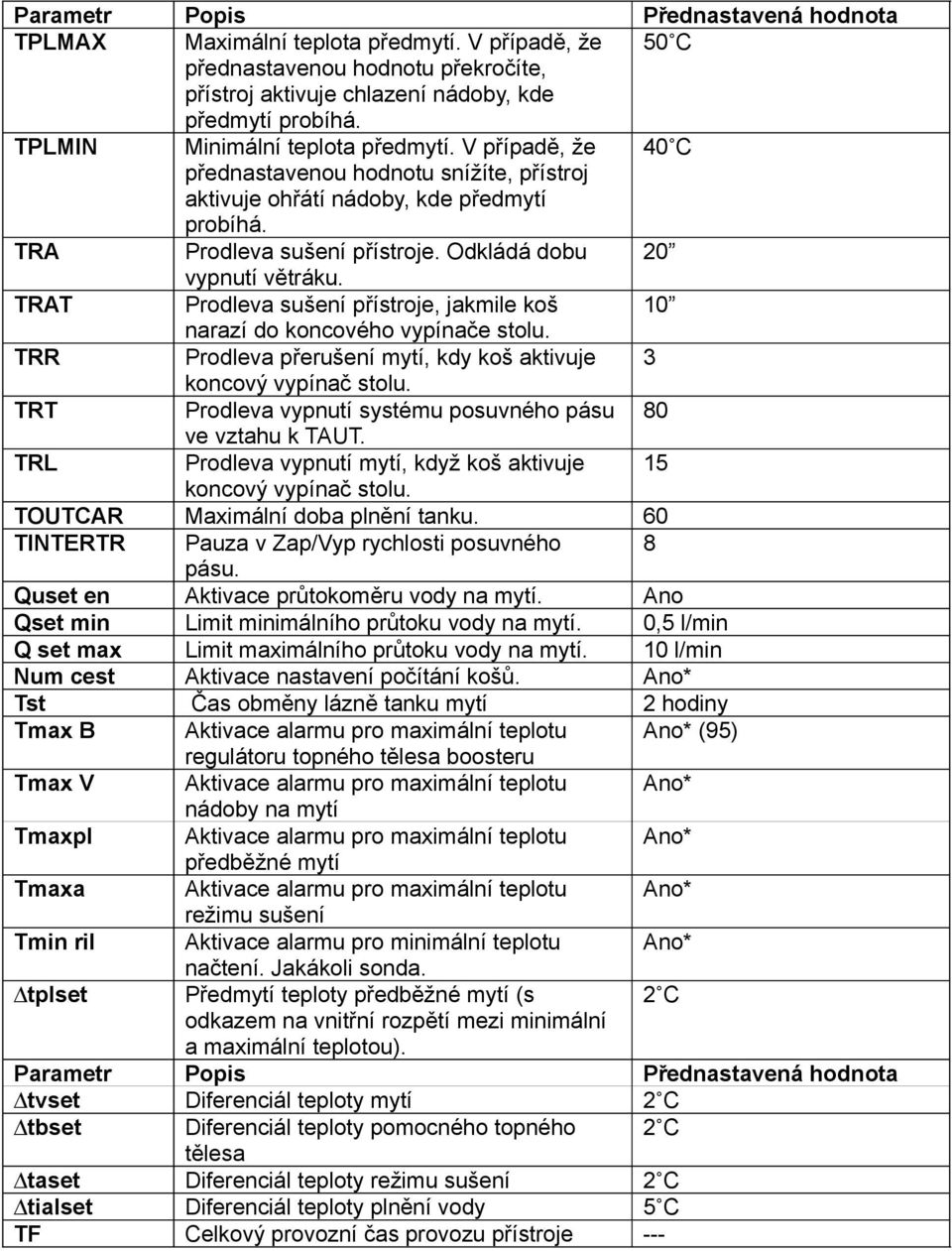

4 Parametr Popis Přednastavená hodnota TPLMAX Maximální teplota předmytí. V případě, že 50 C přednastavenou hodnotu překročíte, přístroj aktivuje chlazení nádoby, kde předmytí probíhá. TPLMIN Minimální teplota předmytí. V případě, že 40 C přednastavenou hodnotu snížíte, přístroj aktivuje ohřátí nádoby, kde předmytí probíhá. TRA Prodleva sušení přístroje. Odkládá dobu 20 vypnutí větráku. TRAT Prodleva sušení přístroje, jakmile koš 10 narazí do koncového vypínače stolu. TRR Prodleva přerušení mytí, kdy koš aktivuje 3 koncový vypínač stolu. TRT Prodleva vypnutí systému posuvného pásu 80 ve vztahu k TAUT. TRL Prodleva vypnutí mytí, když koš aktivuje 15 koncový vypínač stolu. TOUTCAR Maximální doba plnění tanku. 60 TINTERTR Pauza v Zap/Vyp rychlosti posuvného 8 pásu. Quset en Aktivace průtokoměru vody na mytí. Ano Qset min Limit minimálního průtoku vody na mytí. 0,5 l/min Q set max Limit maximálního průtoku vody na mytí. 10 l/min Num cest Aktivace nastavení počítání košů. Ano* Tst Čas obměny lázně tanku mytí 2 hodiny Tmax B Aktivace alarmu pro maximální teplotu Ano* (95) regulátoru topného tělesa boosteru Tmax V Aktivace alarmu pro maximální teplotu Ano* nádoby na mytí Tmaxpl Aktivace alarmu pro maximální teplotu Ano* předběžné mytí Tmaxa Aktivace alarmu pro maximální teplotu Ano* režimu sušení Tmin ril Aktivace alarmu pro minimální teplotu Ano* načtení. Jakákoli sonda. tplset Předmytí teploty předběžné mytí (s 2 C odkazem na vnitřní rozpětí mezi minimální a maximální teplotou). Parametr Popis Přednastavená hodnota tvset Diferenciál teploty mytí 2 C tbset Diferenciál teploty pomocného topného 2 C tělesa taset Diferenciál teploty režimu sušení 2 C tialset Diferenciál teploty plnění vody 5 C TF Celkový provozní čas provozu přístroje ---

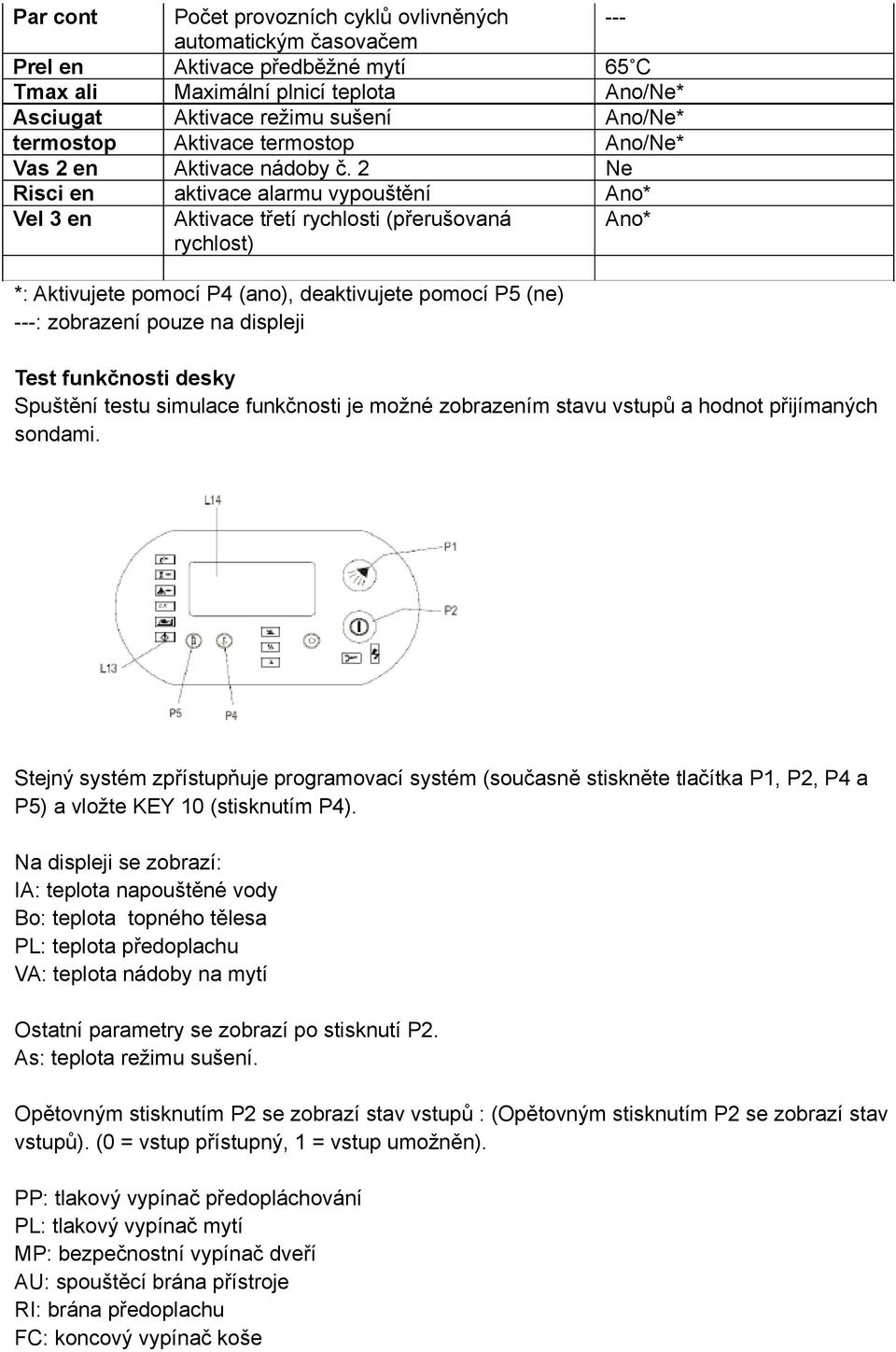

5 Par cont Počet provozních cyklů ovlivněných --- automatickým časovačem Prel en Aktivace předběžné mytí 65 C Tmax ali Maximální plnicí teplota Ano/Ne* Asciugat Aktivace režimu sušení Ano/Ne* termostop Aktivace termostop Ano/Ne* Vas 2 en Aktivace nádoby č. 2 Ne Risci en aktivace alarmu vypouštění Ano* Vel 3 en Aktivace třetí rychlosti (přerušovaná rychlost) Ano* *: Aktivujete pomocí P4 (ano), deaktivujete pomocí P5 (ne) ---: zobrazení pouze na displeji Test funkčnosti desky Spuštění testu simulace funkčnosti je možné zobrazením stavu vstupů a hodnot přijímaných sondami. Stejný systém zpřístupňuje programovací systém (současně stiskněte tlačítka P1, P2, P4 a P5) a vložte KEY 10 (stisknutím P4). Na displeji se zobrazí: IA: teplota napouštěné vody Bo: teplota topného tělesa PL: teplota předoplachu VA: teplota nádoby na mytí Ostatní parametry se zobrazí po stisknutí P2. As: teplota režimu sušení. Opětovným stisknutím P2 se zobrazí stav vstupů : (Opětovným stisknutím P2 se zobrazí stav vstupů). (0 = vstup přístupný, 1 = vstup umožněn). PP: tlakový vypínač předopláchování PL: tlakový vypínač mytí MP: bezpečnostní vypínač dveří AU: spouštěcí brána přístroje RI: brána předoplachu FC: koncový vypínač koše

6 SM: mechanické bezpečnostní zařízení SP: teplotní ochrana mycích pump ST: teplotní bezpečnostní zařízení posunu koše FLUX: hodnota dodávky plněné vody Pomocí P2 je znovu zobrazen stav P2 a stav výstupu je manuálně testován. Pomocí P4: výstup zobrazený na spodním řádku displeje L14 se krátce aktivuje. Pomocí P5: výstup zobrazený na horním řádku displeje L14 se krátce aktivuje. (0 = vypnuto, 1 = zapnuto) VÝSTRAHA! Každý výstup je aktivovaný vynuceným způsobem. To znamená, že nebere v úvahu možné provozní podmínky, jako otevřené nebo zavřené dveře nebo nedostatečné hladiny vody v nádržích. Abyste se vyhnuli možným poruchám v elektrické přístrojové desce, je aktivován bezdotykový měřič. Jediný aktivovaný komponent je relé na přístrojové desce ovládací desky.??? bezpečností opatření dostupná v současné době Abyste otestovali celé elektronické zapojení, je nezbytné pracovat na desce svorkovnici přidáním drátu mezi svorky. DŮLEŽITÉ SDĚLENÍ! TOTO PŘIPOJENÍ SMÍ BÝT PROVEDENO POUZE A VÝHRADNĚ ZA ÚČELEM TESTOVÁNÍ KAŽDÉHO OVLÁDACÍHO PRVKU A TO VÝHRADNĚ KVALIFIKOVANÝM PERSONÁLEM. V ŽÁDNÉM PŘÍPADĚ TOTO PŘIPOJENÍ NESMÍ BÝT PONECHÁNO V BĚŽNÉM DENNÍM PROVOZU. Výrobce není odpovědný za jakékoli možné poškození osob či věcí způsobené nerespektováním tohoto sdělení.

7 Seznam použitelných výstupů VASC BOIL RISC VEL1 VEL2 PLAV RASC VASC RIEMP PRIE DOSD LINE AUX1 AUX2 AUX3 AUX4 Aktivace ohřevu nádrže aktivace topného tělesa aktivace oplachu aktivace první rychlosti aktivace druhé rychlosti aktivace mycí pumpy aktivace topného tělesa mycí pumpy aktivace větráku sušicí části aktivace plnění vodou aktivace plnění vodou u předběžné mytí aktivace přídavné trysky na mytí aktivace bezpečnostní linky aktivace rezervního výstupu aktivace rezervního výstupu aktivace rezervního výstupu aktivace rezervního výstupu Průtokoměr Průtokoměr stabilně monitoruje dodávku vody přiváděné do přístroje. Abyste deaktivovali funkci alarmu kontroly přívodu vody, parametry QSET EN a RISCI EN musí být nastaveny na Ne. Přístroj vypněte a během několika vteřin stiskněte současně P5, P4, P2 a P1. Na displeji by se měla zobrazit zpráva KEY 0. Pomocí tlačítka P4 nastavte KEY5, stiskněte P2: měla by se rozsvítit kontrolka L13 programovací režim přístroje, čímž je přístroj připraven na nastavení prvního parametru. Pomocí P3 přeskakujte pozice, dokud se neobjeví QSET EN YES. Pomocí P5 deaktivujete funkci ne. Pomocí P4 aktivujete funkci Ano. Poté stiskněte P3, dokud se neobjeví zpráva RISCI EN YES. Pomocí P5 deaktivujete funkci ne. Pomocí P4 aktivujete funkci Ano.

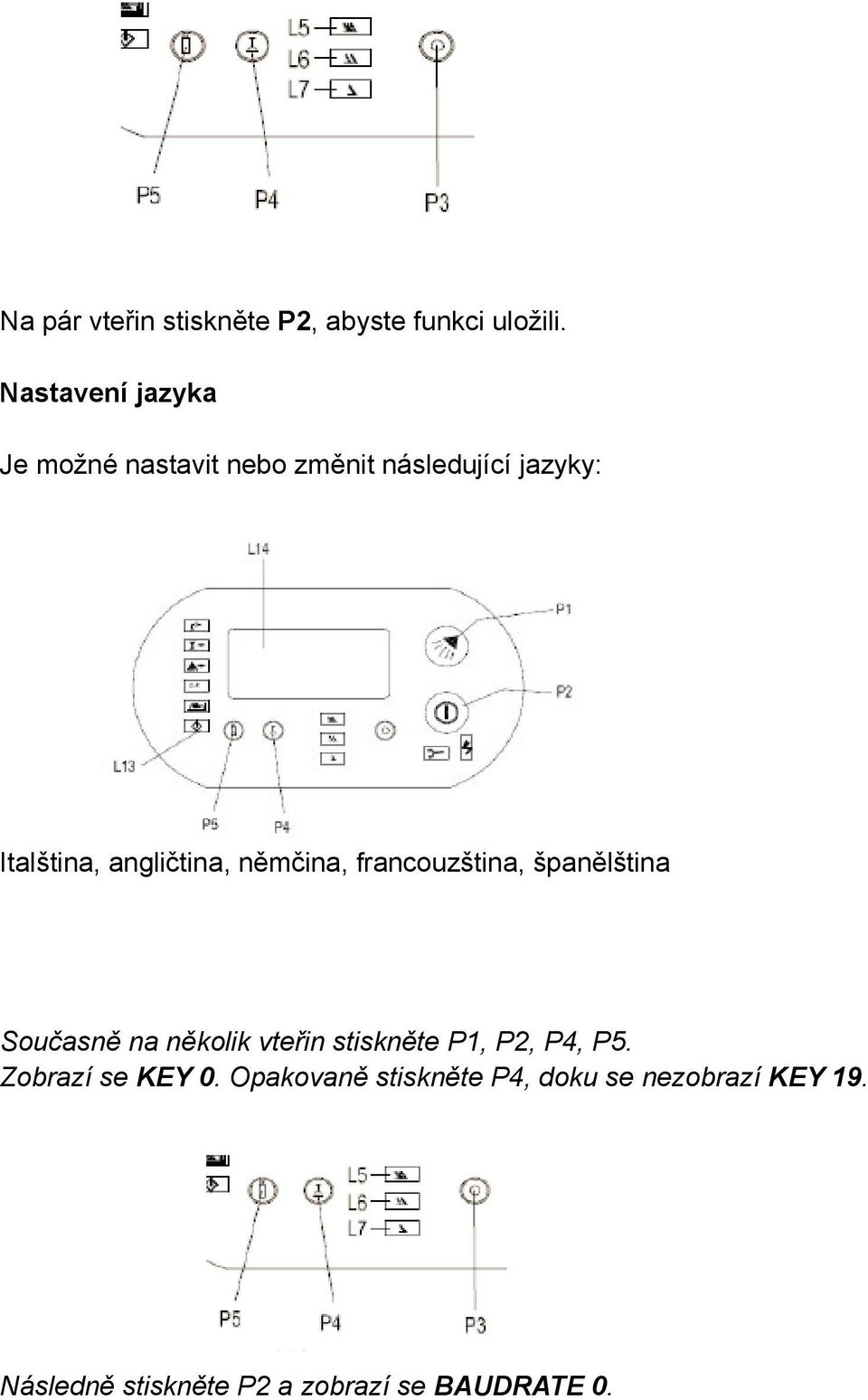

8 Na pár vteřin stiskněte P2, abyste funkci uložili. Nastavení jazyka Je možné nastavit nebo změnit následující jazyky: Italština, angličtina, němčina, francouzština, španělština Současně na několik vteřin stiskněte P1, P2, P4, P5. Zobrazí se KEY 0. Opakovaně stiskněte P4, doku se nezobrazí KEY 19. Následně stiskněte P2 a zobrazí se BAUDRATE 0.

9 Hlášení o chybách Přístroj umí odlišit různé alarmy a poruchové situace. Každá porucha je signalizována zprávami, které se zobrazí na displeji. Kód poruchy ER 01 Zobrazená zpráva NEDOSTATEČNÝ PŘÍVOD VODY ER 04 CHYBNÉ PLNĚNÍ NÁDRŽE ER 05 ER 06 ER 07 ER 08 ER 13 ER 14 ER 15 ER 16 ER 17 ER 18 ER 19 ER 20 ER 21 POŠKOZENÍ SONDY MYCÍHO TANKU ZKRAT NA SONDĚ MYCÍHO TANKU POŠKOZENÍ SONDY BOILERU TOPNÉHO TĚLESA ZKRAT NA SONDĚ BOILERU TOPNÉHO TĚLESA PROBLÉM S MYCÍ PUMPOU ZÁVADA NA POSUNU KOŠŮ POŠKOZENÍ SONDY SUŠÍCÍHO MODULU ZKRAT NA SONDĚ REŽIMU SUŠÍCÍHO MODULU POŠKOZENÍ SONDY NA PŘÍVODU VODY ZKRAT NA SONDĚ PŘÍVODU PLNĚNÍ VODY POŠKOZENÍ SONDY TEPLOTY PŘEDBĚŽNÉHO MYTÍ ZKRAT NA SONDĚ TEPLOTY PŘEDBĚŽNÉHO MYTÍ V MYCÍ NÁDRŽI NENÍ VODA SAFE BOJLER HI PŘEHŘÁTÍ Popis Tato zpráva se objeví když flowmetr zaznamená nedostatečný přůtok na oplach a mytí. Zkontrolujte oplach systém, flowmetr. Kontrolujte parametr flow meter. Alarm se objeví když přístroj nesprávně napouští. -slabý tlak -jeden z tanků není přeplaven -hladinový vypínač tanku defektní Alarm se objeví v případě přehřátí mycího tanku. Sonda nepracuje správně. Zkontrolujte okruh ohřevu mycího tanku a vyměnte sondu. Alarm se objeví v případě přehřátí mycího tanku. Sonda nepracuje správně. Zkontrolujte okruh ohřevu mycího tanku a vyměnte sondu. Alarm se objeví v případě přehřátí boileru. Sonda nepracuje správně. Zkontrolujte okruh ohřevu boileru a vyměnte sondu. Alarm se objeví v případě přehřátí boileru. Sonda nepracuje správně. Zkontrolujte okruh ohřevu boileru a vyměnte sondu. Alarm signalizuje závadu na elektrickém okruhu mycí pumpy. Zkontrolujte teplotní ochranu. Pozici nadejte dle ele. schématu. Možnosti příčiny -blokované lopatky pumpy -jinak poškozená lopatka pumpy -poškozené ložisko Výměna je doporučovaná Alarm signalizuje závadu na elektrickém okruhu motoru posunu. Zkontrolujte teplotní ochranu. Pozici nadejte dle ele. schématu. Možnosti příčiny -přehřátí motoru -další možnost motor běží v opačném chodu -poškozené ložisko Výměna je doporučovaná Alarm se objeví v případě přehřátí sušícího modulu. Sonda nepracuje správně. Zkontrolujte okruh sušícího modulu a vyměnte sondu. Alarm se objeví v případě přehřátí sušícího modulu. Sonda nepracuje správně. Zkontrolujte okruh sušícího modulu a vyměnte sondu. Pravděpodobná příčina přehřátí těles v sušícím modulu. Vyměňte sondu. Alarm se objeví v případě, že senzor na vstupu plnění vody nepracuje správně. Vyměnte senzor. Alarm se objeví v případě, že senzor na vstupu plnění vody nepracuje správně. Vyměnte senzor. Alarm se objeví v případě, že senzor předmývacího modlulu nepracuje. Možná příčina přehřátá tělesa modulu. Zkontrolujte okruh předmývacího modulu a vyměnte sondu. Alarm se objeví v případě, že senzor předmývacího modulu nepracuje. Možná příčina přehřátá tělesa modulu. Zkontrolujte okruh předmývacího modulu a vyměnte sondu. Alarm se objeví v případě malého průtoku nebo nízké hladiny v tanku. Zařízení zastaví posun košů a oplach. Alarm se vypne po dosažení správné hladiny. Alarm se objeví pokaždé když teplotní bezpečnostní senzor vypíná. Tato zpráva se objeví když posun košů je přetížen. Vysoká teplota v boileru. Doporučováno snížit teplotu a zkontrolovat funkci stykačů.

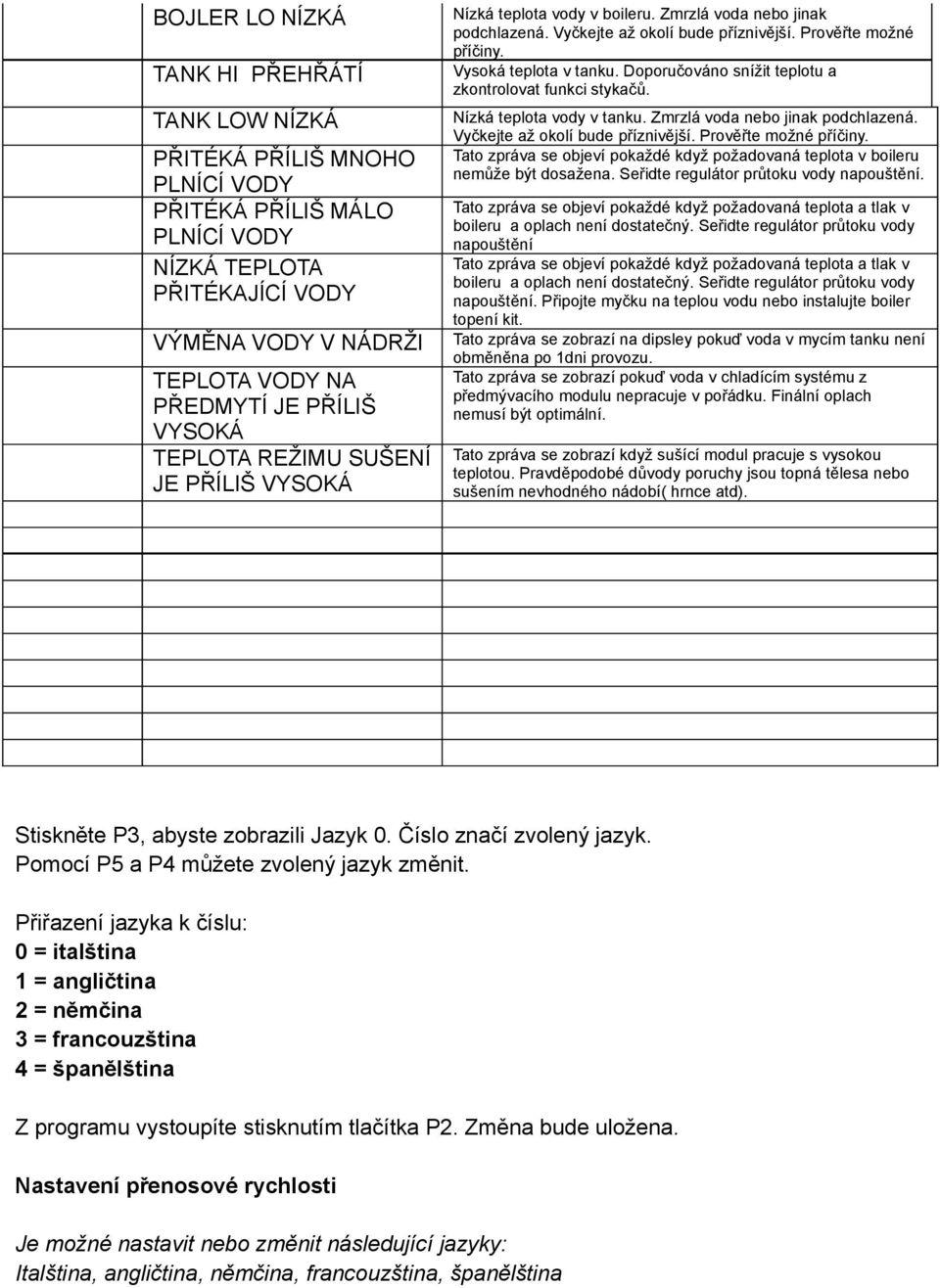

10 BOJLER LO NÍZKÁ TANK HI PŘEHŘÁTÍ TANK LOW NÍZKÁ PŘITÉKÁ PŘÍLIŠ MNOHO PLNÍCÍ VODY PŘITÉKÁ PŘÍLIŠ MÁLO PLNÍCÍ VODY NÍZKÁ TEPLOTA PŘITÉKAJÍCÍ VODY VÝMĚNA VODY V NÁDRŽI TEPLOTA VODY NA PŘEDMYTÍ JE PŘÍLIŠ VYSOKÁ TEPLOTA REŽIMU SUŠENÍ JE PŘÍLIŠ VYSOKÁ Nízká teplota vody v boileru. Zmrzlá voda nebo jinak podchlazená. Vyčkejte až okolí bude příznivější. Prověřte možné příčiny. Vysoká teplota v tanku. Doporučováno snížit teplotu a zkontrolovat funkci stykačů. Nízká teplota vody v tanku. Zmrzlá voda nebo jinak podchlazená. Vyčkejte až okolí bude příznivější. Prověřte možné příčiny. Tato zpráva se objeví pokaždé když požadovaná teplota v boileru nemůže být dosažena. Seřidte regulátor průtoku vody napouštění. Tato zpráva se objeví pokaždé když požadovaná teplota a tlak v boileru a oplach není dostatečný. Seřidte regulátor průtoku vody napouštění Tato zpráva se objeví pokaždé když požadovaná teplota a tlak v boileru a oplach není dostatečný. Seřidte regulátor průtoku vody napouštění. Připojte myčku na teplou vodu nebo instalujte boiler topení kit. Tato zpráva se zobrazí na dipsley pokuď voda v mycím tanku není obměněna po 1dni provozu. Tato zpráva se zobrazí pokuď voda v chladícím systému z předmývacího modulu nepracuje v pořádku. Finální oplach nemusí být optimální. Tato zpráva se zobrazí když sušící modul pracuje s vysokou teplotou. Pravděpodobé důvody poruchy jsou topná tělesa nebo sušením nevhodného nádobí( hrnce atd). Stiskněte P3, abyste zobrazili Jazyk 0. Číslo značí zvolený jazyk. Pomocí P5 a P4 můžete zvolený jazyk změnit. Přiřazení jazyka k číslu: 0 = italština 1 = angličtina 2 = němčina 3 = francouzština 4 = španělština Z programu vystoupíte stisknutím tlačítka P2. Změna bude uložena. Nastavení přenosové rychlosti Je možné nastavit nebo změnit následující jazyky: Italština, angličtina, němčina, francouzština, španělština

11 Současně na několik vteřin stiskněte P1, P2, P4, P5. Zobrazí se KEY 0. Opakovaně stiskněte P4, doku se nezobrazí KEY 19. Následně stiskněte P2 a zobrazí se BAUDRATE 0. Pomocí P4 vyberete BAUDRATE 1, pomocí P5 0. Hlášení o chybách Přístroj umí odlišit různé alarmy a poruchové situace. Každá porucha je signalizována zprávami, které se zobrazí na displeji. Každé hlášení o poruše nebo alarmová situace se rovněž projeví rozsvícením varovné kontrolky L14. Hlášení SAFE Mimo bezpečnostních kroků a kontrol ovládaných přes software, poskytuje přístroj rovněž mechanický typ bezpečnosti a kontroly, jako je bezpečnostní termostat a koncové spínače. Pokaždé, když se na displeji objeví hlášení SAFE, přístroj vypne veškeré funkce a každý bezpečnostní stykač zastaví přívod el. proudu do odpovídající součástky. V tomto případě zkontrolujte, zda se nespustil jeden z bezpečnostních termostatů (pomocné topné těleso, nádoba, sušicí jednotka, jednotka předběžného mytí). Možné příčiny: Selhání senzoru ovladače teploty Zvolená provozní teplota je příliš vysoká Selhání provozního relé(stykače). Dále se hlášení SAFE může objevit, pokud se objeví problém související s posuvným pásem. Možné příčiny: - Systém posuvného pásu je přetížen koši. - Selhání funkce koncového spínače. - Selhání posuvného systému. - Mezi pevné a pohyblivé části zapadl nějaký předmět. DŮLEŽITÉ UPOZORNĚNÍ!: TOTO BEZPEČNOSTNÍ OPATŘENÍ NEFUNGUJE, POKUD POSUVNÝ SYSTÉM PRACUJE OPAČNÝM SMĚREM (OPROTI SMĚRU OZNAČENÉMU ŠIPKOU). PAK MŮŽE DOJÍT K SELHÁNÍ CELÉHO SYSTÉMU. Programování elektronického ovládacího panelu Abyste mohli provést toto operaci, je potřeba supevizorkit nářadí pro sériové spojení a 8 svorkový adaptační kabel. Dále musí být k dispozici softwarové programy prog a hc08sprg. Postupujte následovně:

12 - 1 Odpojte kabel od panelu CN 13 24V. - 2 Připojte sériový kabel, ze sériového rozhraní do portu com u Vašeho počítače. - 3 Připojte sériový kabel ke stykači cn20 na panelu pomocí 8svorkového adaptéru. Vytvořte nový adresář a vložte výše uvedené soubory. - Klikněte pravým tlačítkem na složku prog : otevře se A DOS. - Pomocí CN13 připojte napájecí kabel. Objeví se sekvence běžných čísel. Jakmile je počítání dokončeno, programování panelu bude ukončeno. - Odpojte stykač kabelu CN Odpojte CN20 a znovu připojte 4svorkové sériové připojení, pokud je dostupné. - Znovu připojte CN13.

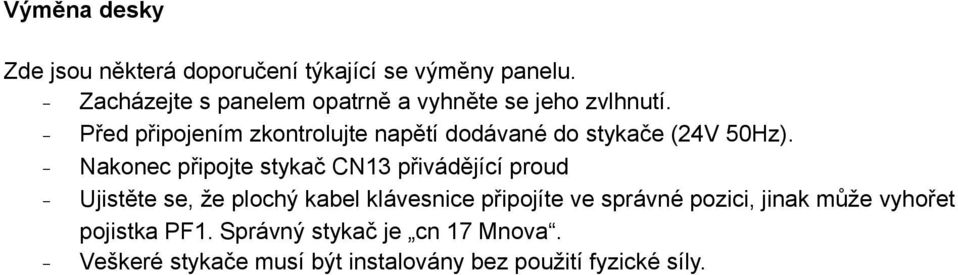

13 Výměna desky Zde jsou některá doporučení týkající se výměny panelu. - Zacházejte s panelem opatrně a vyhněte se jeho zvlhnutí. - Před připojením zkontrolujte napětí dodávané do stykače (24V 50Hz). - Nakonec připojte stykač CN13 přivádějící proud - Ujistěte se, že plochý kabel klávesnice připojíte ve správné pozici, jinak může vyhořet pojistka PF1. Správný stykač je cn 17 Mnova. - Veškeré stykače musí být instalovány bez použití fyzické síly.
