DV2680/DV3080 LCD televizor s úhlopříčkou 66 cm (26") / 76 cm (30") Návod k obsluze

Transkript

1 DV2680/DV3080 LCD televizor s úhlopříčkou 66 cm (26") / 76 cm (30") Návod k obsluze

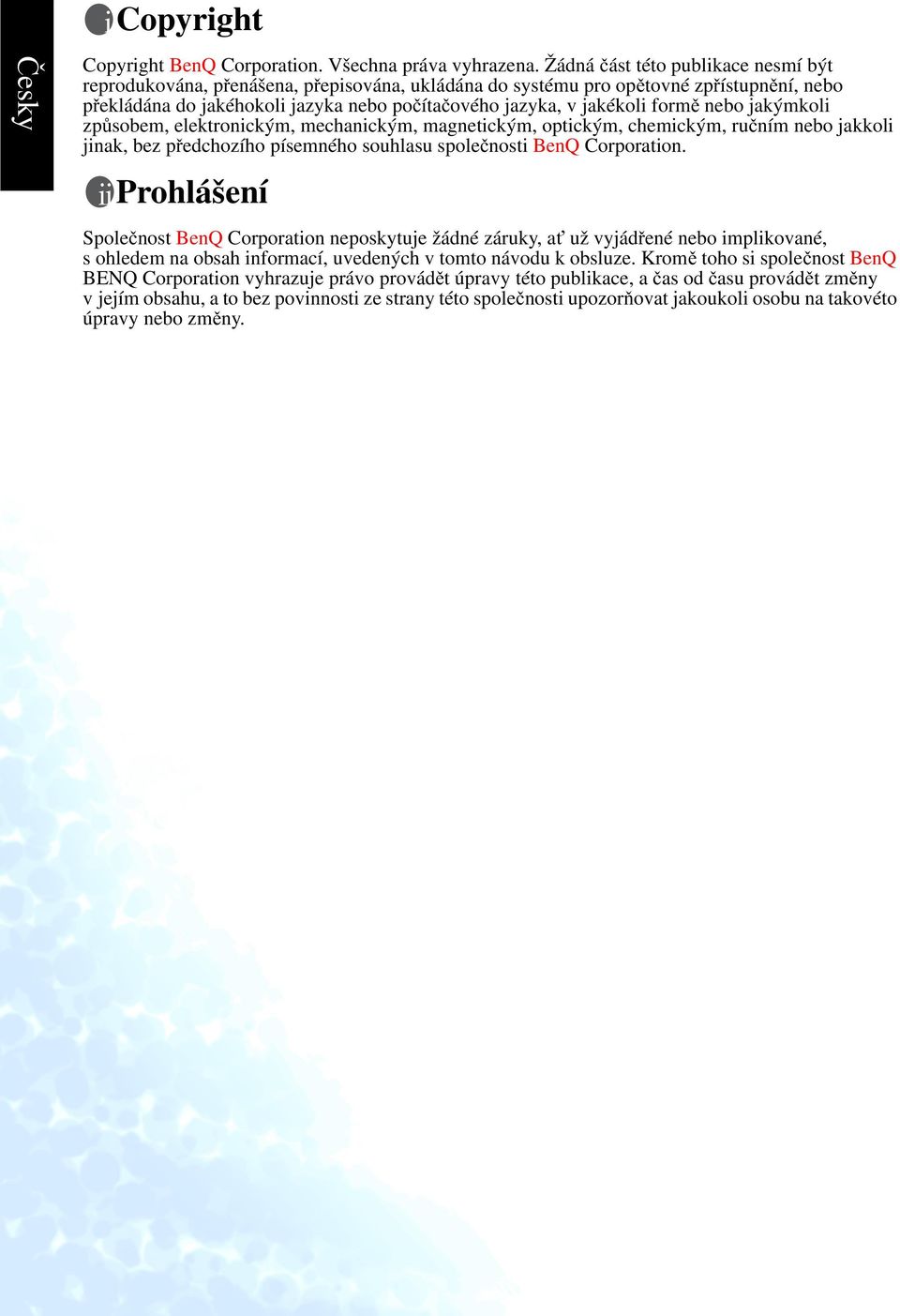

2 Copyright Copyright BenQ Corporation. Všechna práva vyhrazena. Žádná část této publikace nesmí být reprodukována, přenášena, přepisována, ukládána do systému pro opětovné zpřístupnění, nebo překládána do jakéhokoli jazyka nebo počítačového jazyka, v jakékoli formě nebo jakýmkoli způsobem, elektronickým, mechanickým, magnetickým, optickým, chemickým, ručním nebo jakkoli jinak, bez předchozího písemného souhlasu společnosti BenQ Corporation. Prohlášení Společnost BenQ Corporation neposkytuje žádné záruky, ať už vyjádřené nebo implikované, s ohledem na obsah informací, uvedených v tomto návodu k obsluze. Kromě toho si společnost BenQ BENQ Corporation vyhrazuje právo provádět úpravy této publikace, a čas od času provádět změny v jejím obsahu, a to bez povinnosti ze strany této společnosti upozorňovat jakoukoli osobu na takovéto úpravy nebo změny.

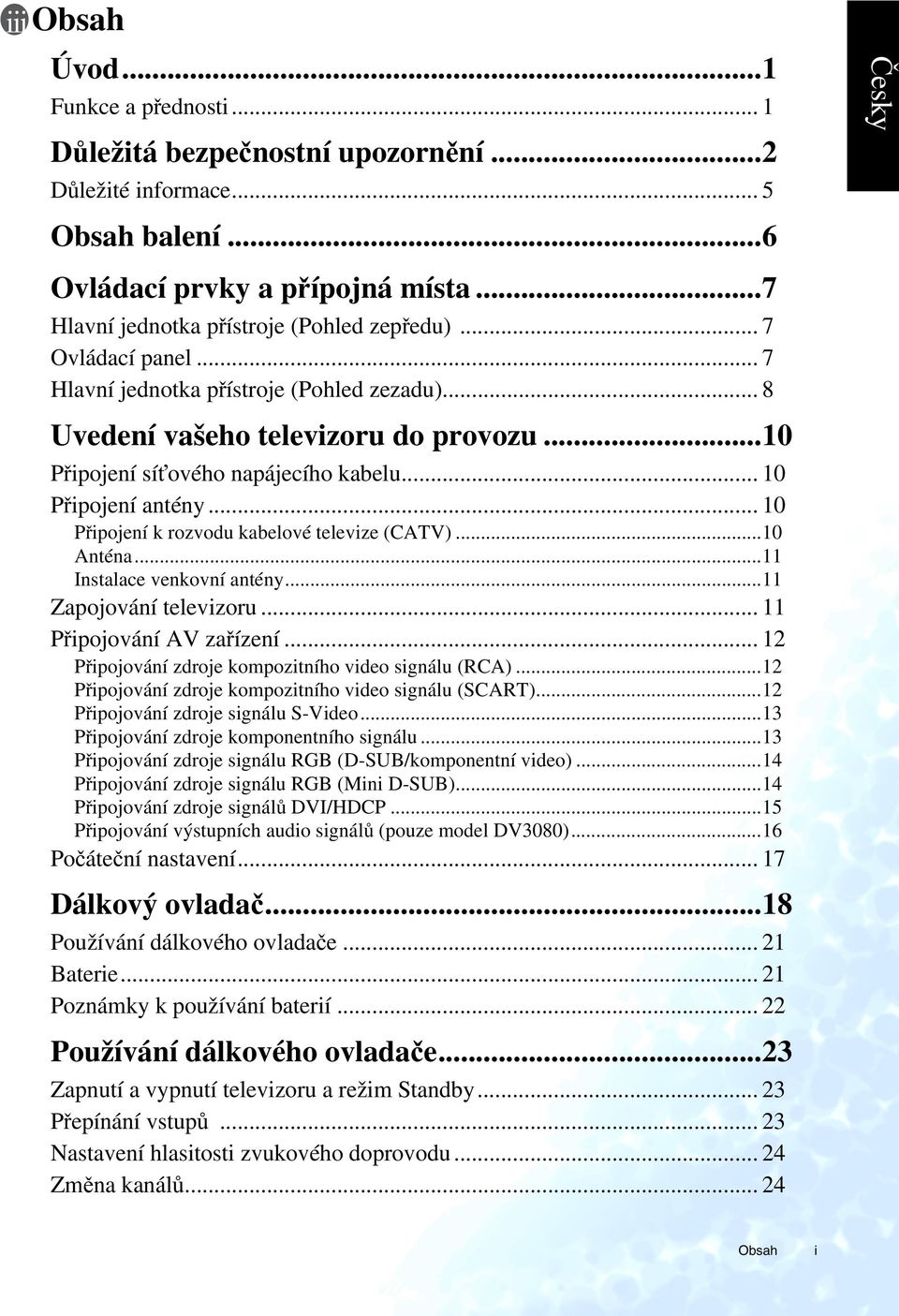

3 Obsah Úvod...1 Funkce a přednosti... 1 Důležitá bezpečnostní upozornění...2 Důležité informace... 5 Obsah balení...6 Ovládací prvky a přípojná místa...7 Hlavní jednotka přístroje (Pohled zepředu)... 7 Ovládací panel... 7 Hlavní jednotka přístroje (Pohled zezadu)... 8 Uvedení vašeho televizoru do provozu...10 Připojení síťového napájecího kabelu Připojení antény Připojení k rozvodu kabelové televize (CATV)...10 Anténa...11 Instalace venkovní antény...11 Zapojování televizoru Připojování AV zařízení Připojování zdroje kompozitního video signálu (RCA)...12 Připojování zdroje kompozitního video signálu (SCART)...12 Připojování zdroje signálu S-Video...13 Připojování zdroje komponentního signálu...13 Připojování zdroje signálu RGB (D-SUB/komponentní video)...14 Připojování zdroje signálu RGB (Mini D-SUB)...14 Připojování zdroje signálů DVI/HDCP...15 Připojování výstupních audio signálů (pouze model DV3080)...16 Počáteční nastavení Dálkový ovladač...18 Používání dálkového ovladače Baterie Poznámky k používání baterií Používání dálkového ovladače...23 Zapnutí a vypnutí televizoru a režim Standby Přepínání vstupů Nastavení hlasitosti zvukového doprovodu Změna kanálů Obsah i

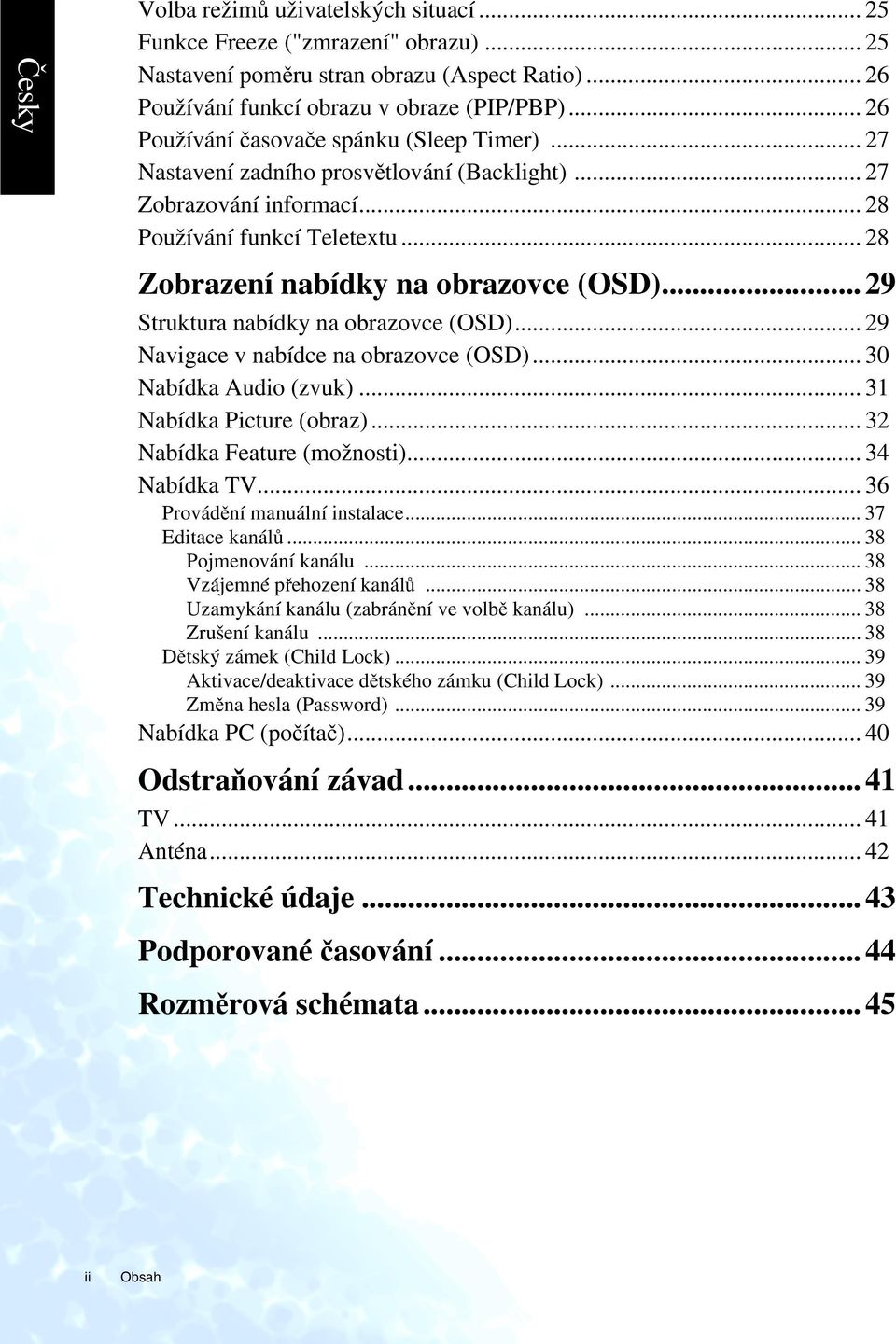

4 Volba režimů uživatelských situací Funkce Freeze ("zmrazení" obrazu) Nastavení poměru stran obrazu (Aspect Ratio) Používání funkcí obrazu v obraze (PIP/PBP) Používání časovače spánku (Sleep Timer) Nastavení zadního prosvětlování (Backlight) Zobrazování informací Používání funkcí Teletextu Zobrazení nabídky na obrazovce (OSD) Struktura nabídky na obrazovce (OSD) Navigace v nabídce na obrazovce (OSD) Nabídka Audio (zvuk) Nabídka Picture (obraz) Nabídka Feature (možnosti) Nabídka TV Provádění manuální instalace Editace kanálů Pojmenování kanálu Vzájemné přehození kanálů Uzamykání kanálu (zabránění ve volbě kanálu) Zrušení kanálu Dětský zámek (Child Lock) Aktivace/deaktivace dětského zámku (Child Lock) Změna hesla (Password) Nabídka PC (počítač) Odstraňování závad TV Anténa Technické údaje Podporované časování Rozměrová schémata ii Obsah

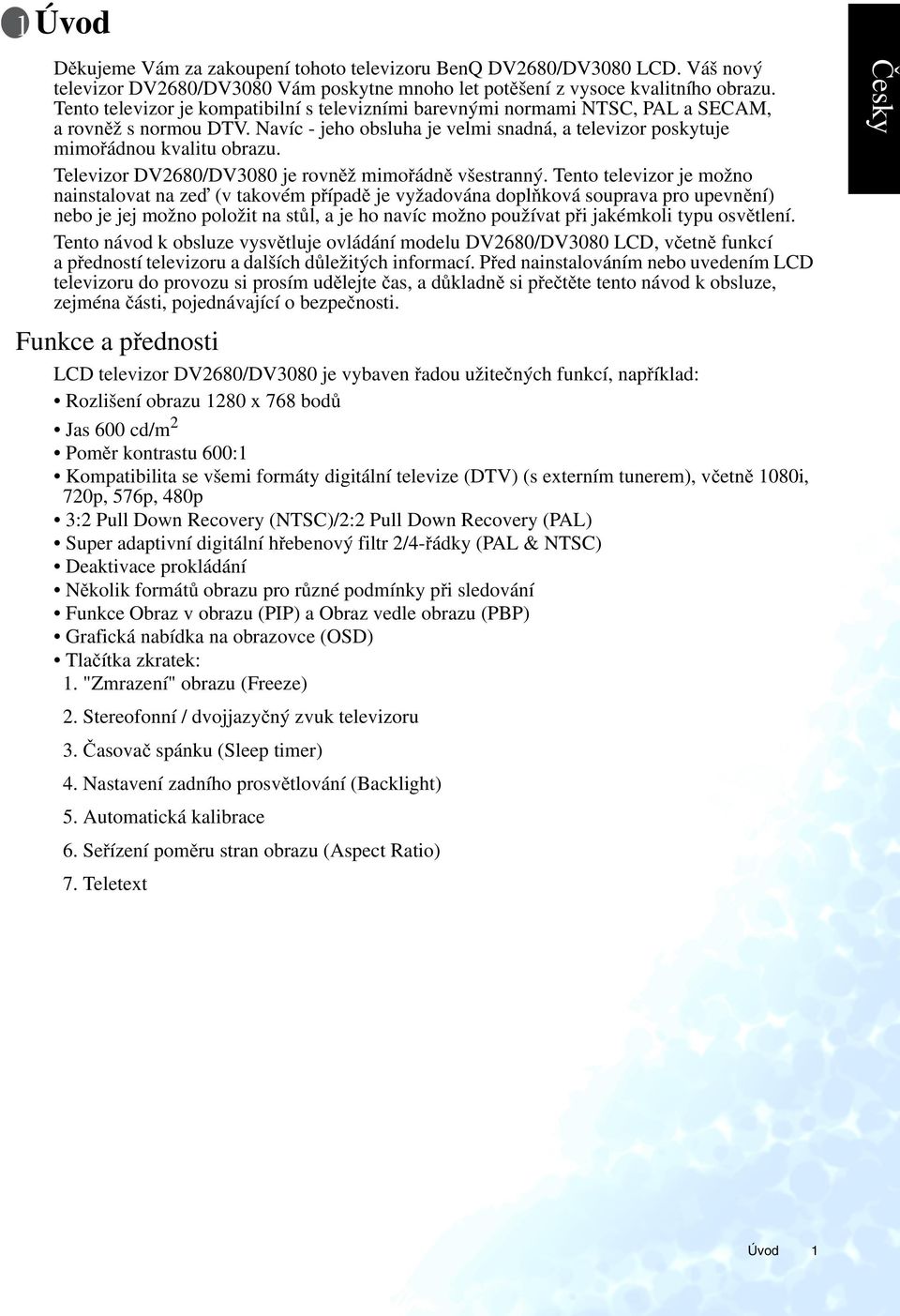

5 Úvod Děkujeme Vám za zakoupení tohoto televizoru BenQ DV2680/DV3080 LCD. Váš nový televizor DV2680/DV3080 Vám poskytne mnoho let potěšení z vysoce kvalitního obrazu. Tento televizor je kompatibilní s televizními barevnými normami NTSC, PAL a SECAM, arovněž s normou DTV. Navíc - jeho obsluha je velmi snadná, a televizor poskytuje mimořádnou kvalitu obrazu. Televizor DV2680/DV3080 je rovněž mimořádně všestranný. Tento televizor je možno nainstalovat na zeď (v takovém případě je vyžadována doplňková souprava pro upevnění) nebo je jej možno položit na stůl, a je ho navíc možno používat při jakémkoli typu osvětlení. Tento návod k obsluze vysvětluje ovládání modelu DV2680/DV3080 LCD, včetně funkcí apředností televizoru a dalších důležitých informací. Před nainstalováním nebo uvedením LCD televizoru do provozu si prosím udělejte čas, a důkladně si přečtěte tento návod k obsluze, zejména části, pojednávající o bezpečnosti. Funkce a přednosti LCD televizor DV2680/DV3080 je vybaven řadou užitečných funkcí, například: Rozlišení obrazu 1280 x 768 bodů Jas 600 cd/m 2 Poměr kontrastu 600:1 Kompatibilita se všemi formáty digitální televize (DTV) (s externím tunerem), včetně 1080i, 720p, 576p, 480p 3:2 Pull Down Recovery (NTSC)/2:2 Pull Down Recovery (PAL) Super adaptivní digitální hřebenový filtr 2/4-řádky (PAL & NTSC) Deaktivace prokládání Několik formátů obrazu pro různé podmínky při sledování Funkce Obraz v obrazu (PIP) a Obraz vedle obrazu (PBP) Grafická nabídka na obrazovce (OSD) Tlačítka zkratek: 1. "Zmrazení" obrazu (Freeze) 2. Stereofonní / dvojjazyčný zvuk televizoru 3. Časovač spánku (Sleep timer) 4. Nastavení zadního prosvětlování (Backlight) 5. Automatická kalibrace 6. Seřízení poměru stran obrazu (Aspect Ratio) 7. Teletext Úvod 1

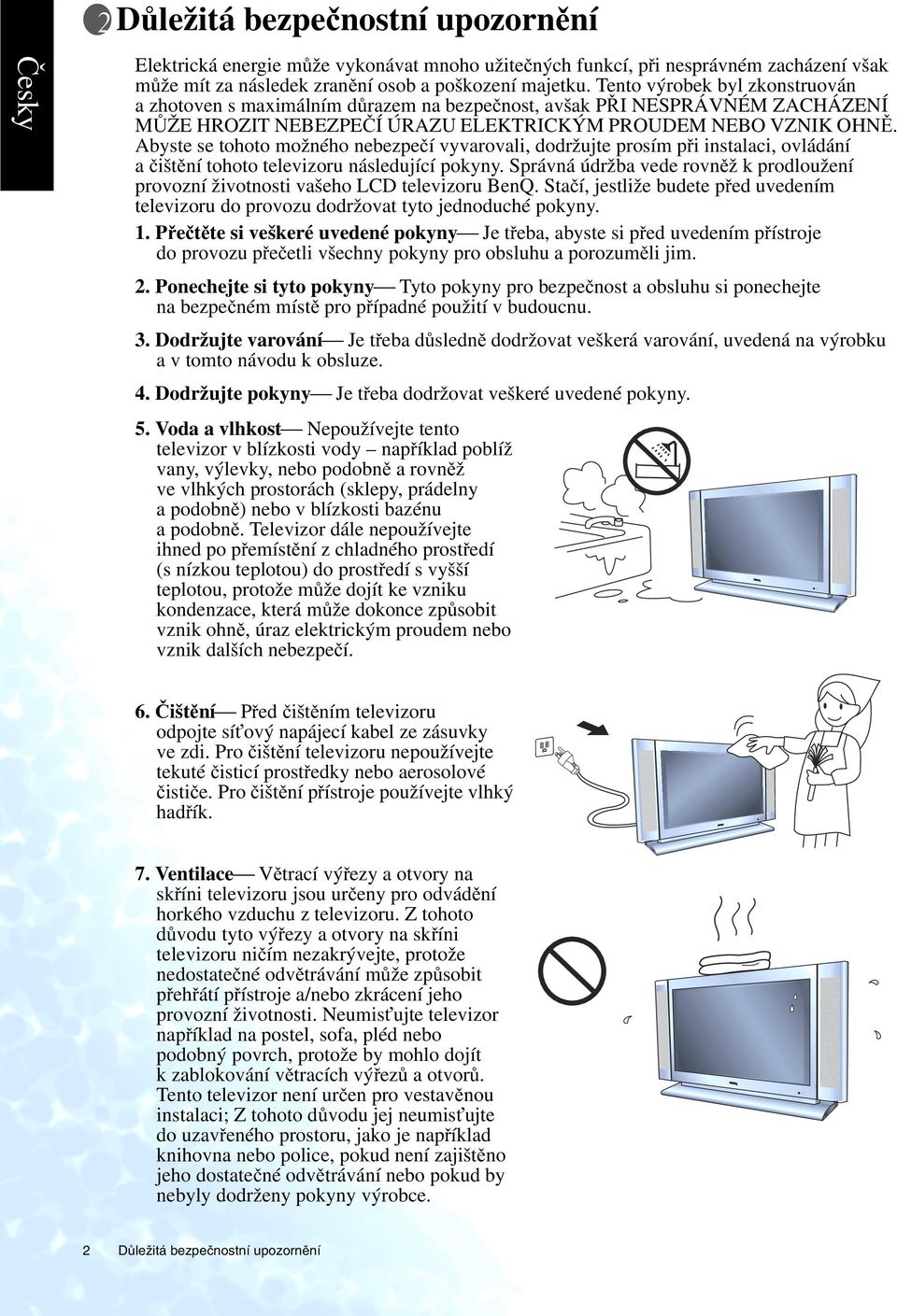

6 Důležitá bezpečnostní upozornění Elektrická energie může vykonávat mnoho užitečných funkcí, při nesprávném zacházení však může mít za následek zranění osob a poškození majetku. Tento výrobek byl zkonstruován a zhotoven s maximálním důrazem na bezpečnost, avšak PŘI NESPRÁVNÉM ZACHÁZENÍ MŮŽE HROZIT NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM NEBO VZNIK OHNĚ. Abyste se tohoto možného nebezpečí vyvarovali, dodržujte prosím při instalaci, ovládání a čištění tohoto televizoru následující pokyny. Správná údržba vede rovněž k prodloužení provozní životnosti vašeho LCD televizoru BenQ. Stačí, jestliže budete před uvedením televizoru do provozu dodržovat tyto jednoduché pokyny. 1. Přečtěte si veškeré uvedené pokyny Je třeba, abyste si před uvedením přístroje do provozu přečetli všechny pokyny pro obsluhu a porozuměli jim. 2. Ponechejte si tyto pokyny Tyto pokyny pro bezpečnost a obsluhu si ponechejte na bezpečném místě pro případné použití v budoucnu. 3. Dodržujte varování Je třeba důsledně dodržovat veškerá varování, uvedená na výrobku a v tomto návodu k obsluze. 4. Dodržujte pokyny Je třeba dodržovat veškeré uvedené pokyny. 5. Voda a vlhkost Nepoužívejte tento televizor v blízkosti vody například poblíž vany, výlevky, nebo podobně arovněž ve vlhkých prostorách (sklepy, prádelny a podobně) nebo v blízkosti bazénu a podobně. Televizor dále nepoužívejte ihned po přemístění z chladného prostředí (s nízkou teplotou) do prostředí s vyšší teplotou, protože může dojít ke vzniku kondenzace, která může dokonce způsobit vznik ohně, úraz elektrickým proudem nebo vznik dalších nebezpečí. 6. Čištění Před čištěním televizoru odpojte síťový napájecí kabel ze zásuvky ve zdi. Pro čištění televizoru nepoužívejte tekuté čisticí prostředky nebo aerosolové čističe. Pro čištění přístroje používejte vlhký hadřík. 7. Ventilace Větrací výřezy a otvory na skříni televizoru jsou určeny pro odvádění horkého vzduchu z televizoru. Z tohoto důvodu tyto výřezy a otvory na skříni televizoru ničím nezakrývejte, protože nedostatečné odvětrávání může způsobit přehřátí přístroje a/nebo zkrácení jeho provozní životnosti. Neumisťujte televizor například na postel, sofa, pléd nebo podobný povrch, protože by mohlo dojít k zablokování větracích výřezů a otvorů. Tento televizor není určen pro vestavěnou instalaci; Z tohoto důvodu jej neumisťujte do uzavřeného prostoru, jako je například knihovna nebo police, pokud není zajištěno jeho dostatečné odvětrávání nebo pokud by nebyly dodrženy pokyny výrobce. 2 Důležitá bezpečnostní upozornění

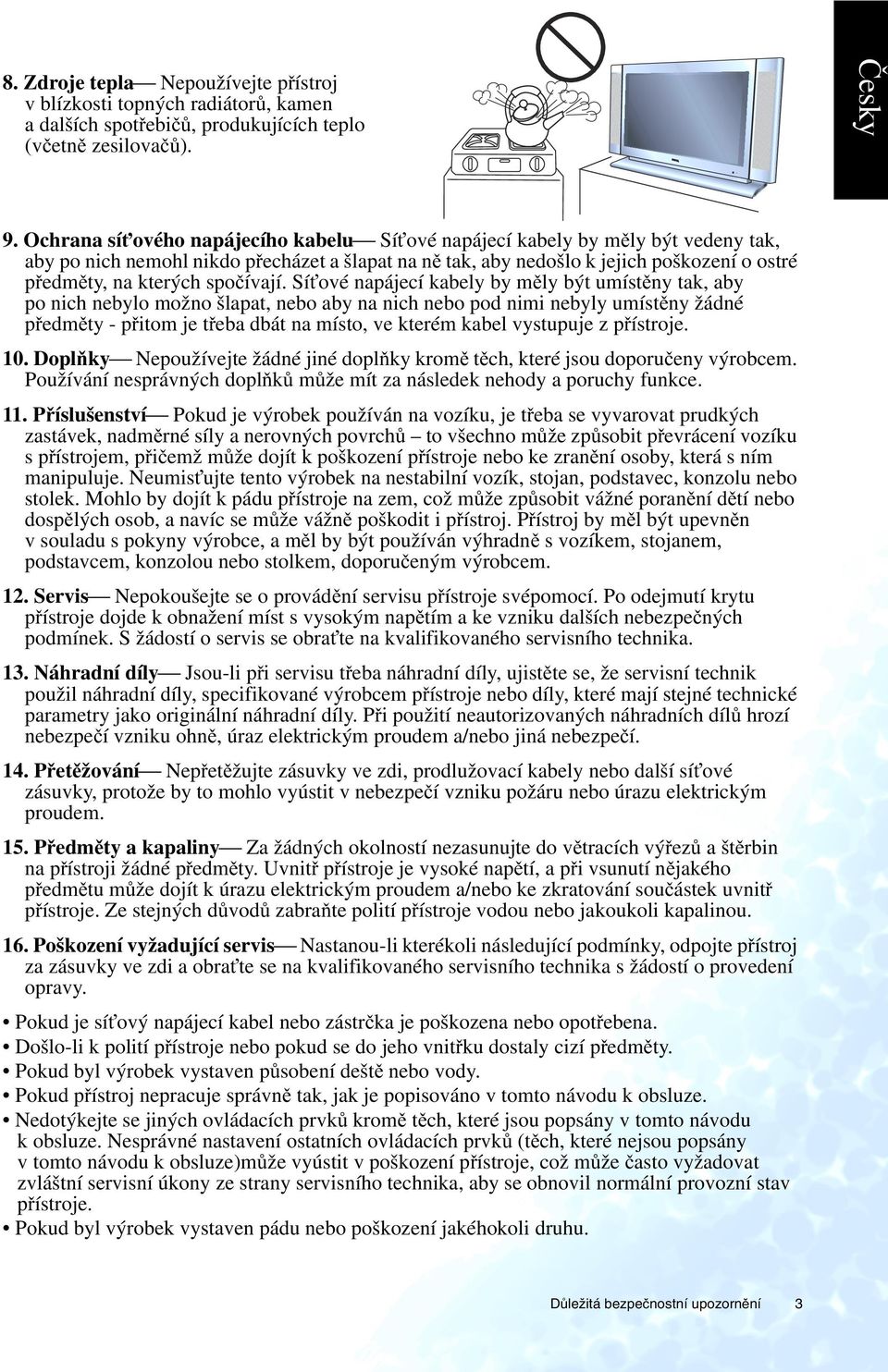

7 8. Zdroje tepla Nepoužívejte přístroj v blízkosti topných radiátorů, kamen a dalších spotřebičů, produkujících teplo (včetně zesilovačů). 9. Ochrana síťového napájecího kabelu Síťové napájecí kabely by měly být vedeny tak, aby po nich nemohl nikdo přecházet a šlapat na ně tak, aby nedošlo k jejich poškození o ostré předměty, na kterých spočívají. Síťové napájecí kabely by měly být umístěny tak, aby po nich nebylo možno šlapat, nebo aby na nich nebo pod nimi nebyly umístěny žádné předměty - přitom je třeba dbát na místo, ve kterém kabel vystupuje z přístroje. 10. Doplňky Nepoužívejte žádné jiné doplňky kromě těch, které jsou doporučeny výrobcem. Používání nesprávných doplňků může mít za následek nehody a poruchy funkce. 11. Příslušenství Pokud je výrobek používán na vozíku, je třeba se vyvarovat prudkých zastávek, nadměrné síly a nerovných povrchů to všechno může způsobit převrácení vozíku s přístrojem, přičemž může dojít k poškození přístroje nebo ke zranění osoby, která s ním manipuluje. Neumisťujte tento výrobek na nestabilní vozík, stojan, podstavec, konzolu nebo stolek. Mohlo by dojít k pádu přístroje na zem, což může způsobit vážné poranění dětí nebo dospělých osob, a navíc se může vážně poškodit i přístroj. Přístroj by měl být upevněn v souladu s pokyny výrobce, a měl by být používán výhradně s vozíkem, stojanem, podstavcem, konzolou nebo stolkem, doporučeným výrobcem. 12. Servis Nepokoušejte se o provádění servisu přístroje svépomocí. Po odejmutí krytu přístroje dojde k obnažení míst s vysokým napětím a ke vzniku dalších nebezpečných podmínek. S žádostí o servis se obraťte na kvalifikovaného servisního technika. 13. Náhradní díly Jsou-li při servisu třeba náhradní díly, ujistěte se, že servisní technik použil náhradní díly, specifikované výrobcem přístroje nebo díly, které mají stejné technické parametry jako originální náhradní díly. Při použití neautorizovaných náhradních dílů hrozí nebezpečí vzniku ohně, úraz elektrickým proudem a/nebo jiná nebezpečí. 14. Přetěžování Nepřetěžujte zásuvky ve zdi, prodlužovací kabely nebo další síťové zásuvky, protože by to mohlo vyústit v nebezpečí vzniku požáru nebo úrazu elektrickým proudem. 15. Předměty a kapaliny Za žádných okolností nezasunujte do větracích výřezů a štěrbin na přístroji žádné předměty. Uvnitř přístroje je vysoké napětí, a při vsunutí nějakého předmětu může dojít k úrazu elektrickým proudem a/nebo ke zkratování součástek uvnitř přístroje. Ze stejných důvodů zabraňte polití přístroje vodou nebo jakoukoli kapalinou. 16. Poškození vyžadující servis Nastanou-li kterékoli následující podmínky, odpojte přístroj za zásuvky ve zdi a obraťte se na kvalifikovaného servisního technika s žádostí o provedení opravy. Pokud je síťový napájecí kabel nebo zástrčka je poškozena nebo opotřebena. Došlo-li k polití přístroje nebo pokud se do jeho vnitřku dostaly cizí předměty. Pokud byl výrobek vystaven působení deště nebo vody. Pokud přístroj nepracuje správně tak, jak je popisováno v tomto návodu k obsluze. Nedotýkejte se jiných ovládacích prvků kromě těch, které jsou popsány v tomto návodu k obsluze. Nesprávné nastavení ostatních ovládacích prvků (těch, které nejsou popsány v tomto návodu k obsluze)může vyústit v poškození přístroje, což může často vyžadovat zvláštní servisní úkony ze strany servisního technika, aby se obnovil normální provozní stav přístroje. Pokud byl výrobek vystaven pádu nebo poškození jakéhokoli druhu. Důležitá bezpečnostní upozornění 3

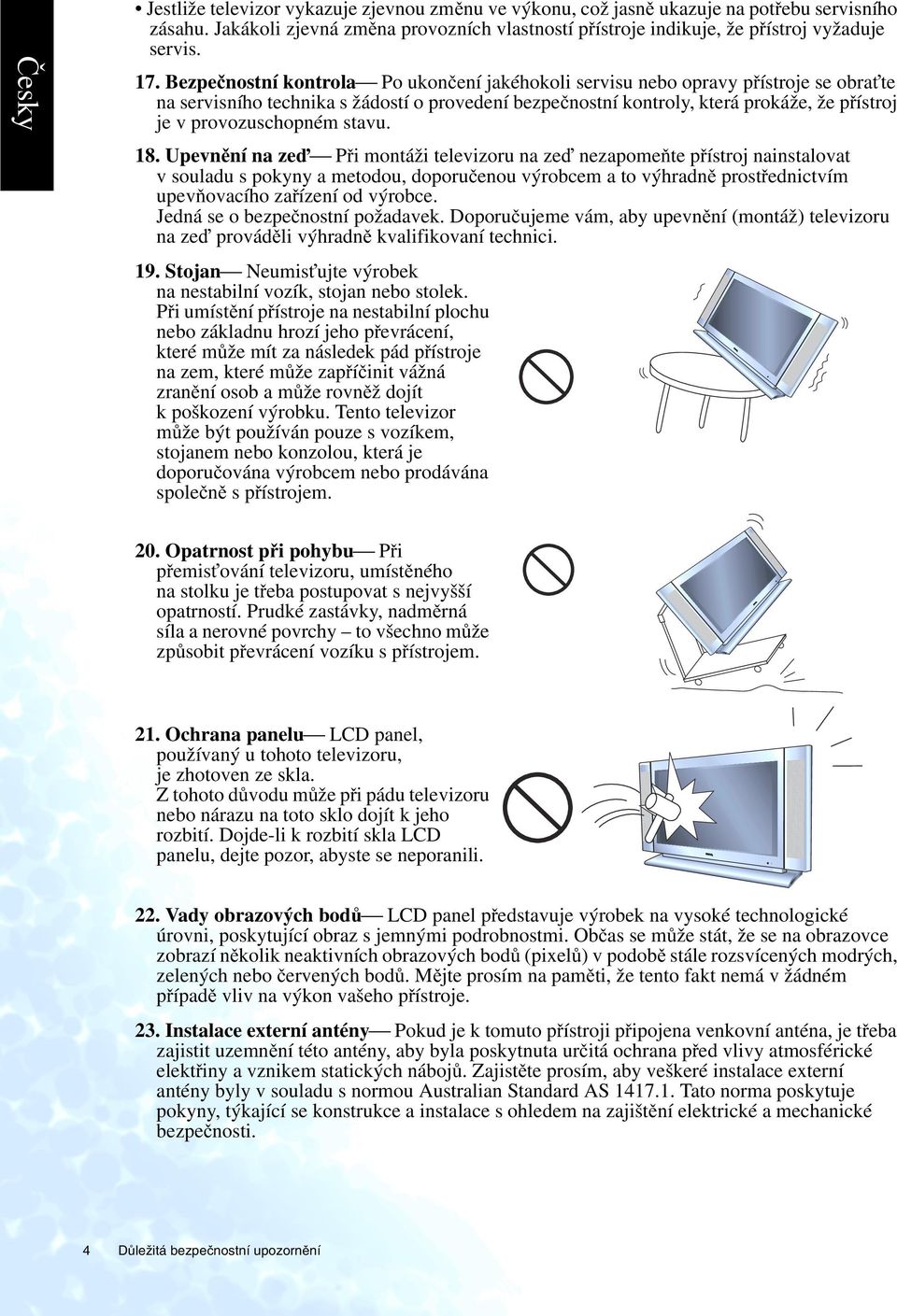

8 Jestliže televizor vykazuje zjevnou změnu ve výkonu, což jasně ukazuje na potřebu servisního zásahu. Jakákoli zjevná změna provozních vlastností přístroje indikuje, že přístroj vyžaduje servis. 17. Bezpečnostní kontrola Po ukončení jakéhokoli servisu nebo opravy přístroje se obraťte na servisního technika s žádostí o provedení bezpečnostní kontroly, která prokáže, že přístroj je v provozuschopném stavu. 18. Upevnění na zeď Při montáži televizoru na zeď nezapomeňte přístroj nainstalovat v souladu s pokyny a metodou, doporučenou výrobcem a to výhradně prostřednictvím upevňovacího zařízení od výrobce. Jedná se o bezpečnostní požadavek. Doporučujeme vám, aby upevnění (montáž) televizoru na zeď prováděli výhradně kvalifikovaní technici. 19. Stojan Neumisťujte výrobek na nestabilní vozík, stojan nebo stolek. Při umístění přístroje na nestabilní plochu nebo základnu hrozí jeho převrácení, které může mít za následek pád přístroje na zem, které může zapříčinit vážná zranění osob a může rovněž dojít k poškození výrobku. Tento televizor může být používán pouze s vozíkem, stojanem nebo konzolou, která je doporučována výrobcem nebo prodávána společně s přístrojem. 20. Opatrnost při pohybu Při přemisťování televizoru, umístěného na stolku je třeba postupovat s nejvyšší opatrností. Prudké zastávky, nadměrná síla a nerovné povrchy to všechno může způsobit převrácení vozíku s přístrojem. 21. Ochrana panelu LCD panel, používaný u tohoto televizoru, je zhotoven ze skla. Z tohoto důvodu může při pádu televizoru nebo nárazu na toto sklo dojít k jeho rozbití. Dojde-li k rozbití skla LCD panelu, dejte pozor, abyste se neporanili. 22. Vady obrazových bodů LCD panel představuje výrobek na vysoké technologické úrovni, poskytující obraz s jemnými podrobnostmi. Občas se může stát, že se na obrazovce zobrazí několik neaktivních obrazových bodů (pixelů) v podobě stále rozsvícených modrých, zelených nebo červených bodů. Mějte prosím na paměti, že tento fakt nemá v žádném případě vliv na výkon vašeho přístroje. 23. Instalace externí antény Pokud je k tomuto přístroji připojena venkovní anténa, je třeba zajistit uzemnění této antény, aby byla poskytnuta určitá ochrana před vlivy atmosférické elektřiny a vznikem statických nábojů. Zajistěte prosím, aby veškeré instalace externí antény byly v souladu s normou Australian Standard AS Tato norma poskytuje pokyny, týkající se konstrukce a instalace s ohledem na zajištění elektrické a mechanické bezpečnosti. 4 Důležitá bezpečnostní upozornění

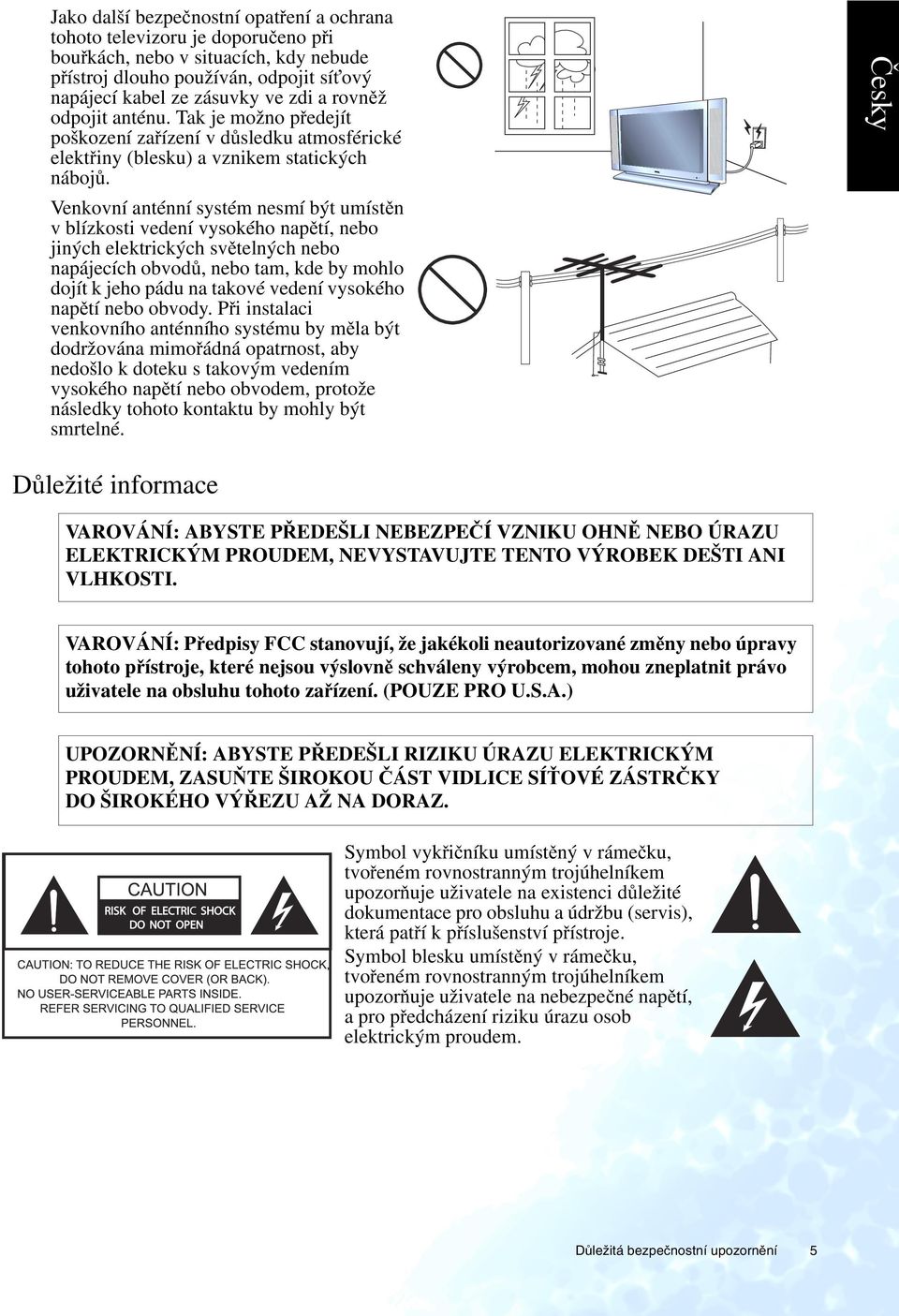

9 Jako další bezpečnostní opatření a ochrana tohoto televizoru je doporučeno při bouřkách, nebo v situacích, kdy nebude přístroj dlouho používán, odpojit síťový napájecí kabel ze zásuvky ve zdi a rovněž odpojit anténu. Tak je možno předejít poškození zařízení v důsledku atmosférické elektřiny (blesku) a vznikem statických nábojů. Venkovní anténní systém nesmí být umístěn v blízkosti vedení vysokého napětí, nebo jiných elektrických světelných nebo napájecích obvodů, nebo tam, kde by mohlo dojít k jeho pádu na takové vedení vysokého napětí nebo obvody. Při instalaci venkovního anténního systému by měla být dodržována mimořádná opatrnost, aby nedošlo k doteku s takovým vedením vysokého napětí nebo obvodem, protože následky tohoto kontaktu by mohly být smrtelné. Důležité informace VAROVÁNÍ: ABYSTE PŘEDEŠLI NEBEZPEČÍ VZNIKU OHNĚ NEBO ÚRAZU ELEKTRICKÝM PROUDEM, NEVYSTAVUJTE TENTO VÝROBEK DEŠTI ANI VLHKOSTI. VAROVÁNÍ: Předpisy FCC stanovují, že jakékoli neautorizované změny nebo úpravy tohoto přístroje, které nejsou výslovně schváleny výrobcem, mohou zneplatnit právo uživatele na obsluhu tohoto zařízení. (POUZE PRO U.S.A.) UPOZORNĚNÍ: ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, ZASUŇTE ŠIROKOU ČÁST VIDLICE SÍŤOVÉ ZÁSTRČKY DO ŠIROKÉHO VÝŘEZU AŽ NA DORAZ. Symbol vykřičníku umístěný v rámečku, tvořeném rovnostranným trojúhelníkem upozorňuje uživatele na existenci důležité dokumentace pro obsluhu a údržbu (servis), která patří k příslušenství přístroje. Symbol blesku umístěný v rámečku, tvořeném rovnostranným trojúhelníkem upozorňuje uživatele na nebezpečné napětí, a pro předcházení riziku úrazu osob elektrickým proudem. Důležitá bezpečnostní upozornění 5

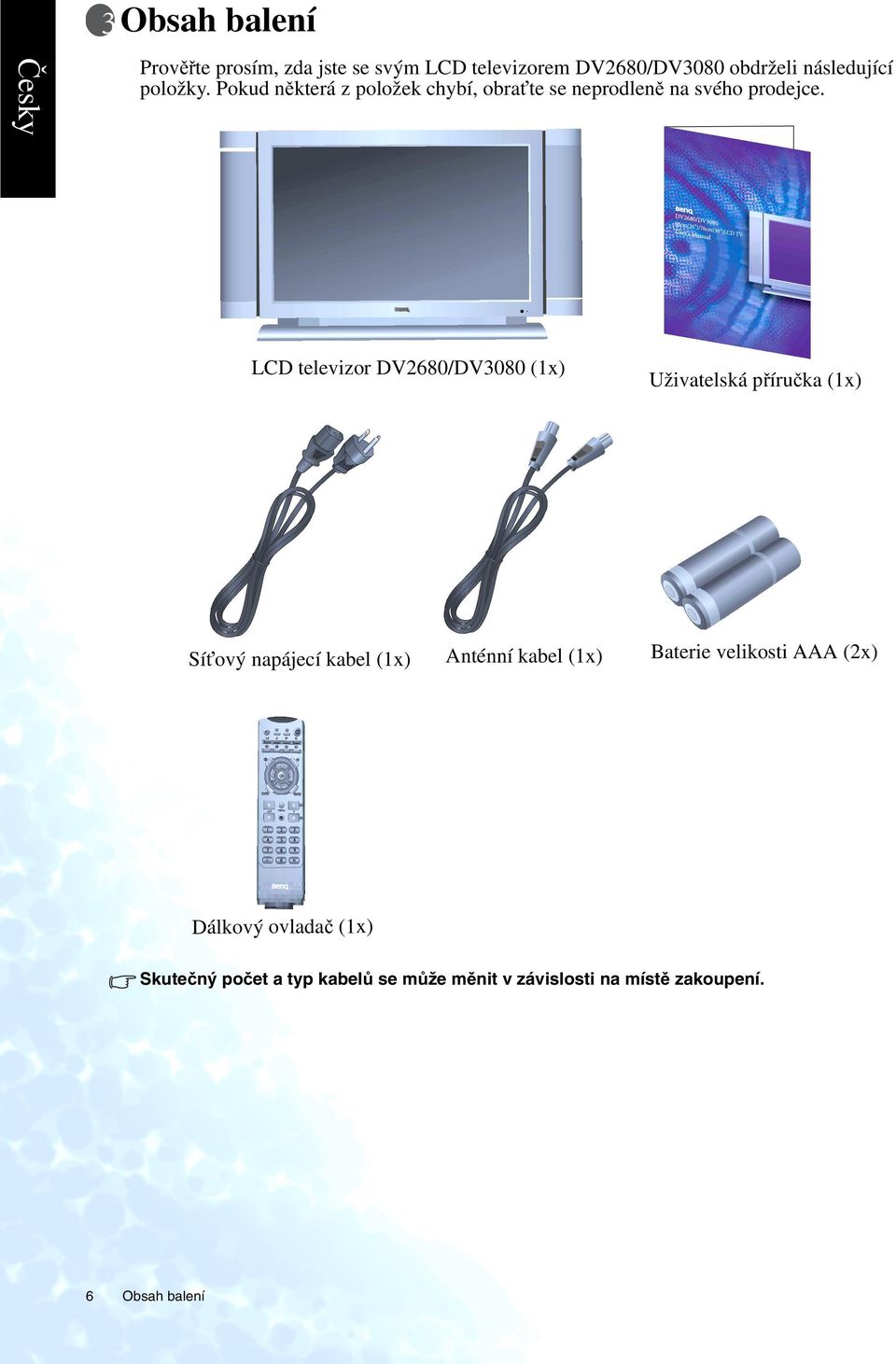

10 Obsah balení Prověřte prosím, zda jste se svým LCD televizorem DV2680/DV3080 obdrželi následující položky. Pokud některá z položek chybí, obraťte se neprodleně na svého prodejce. LCD televizor DV2680/DV3080 (1x) Uživatelská příručka (1x) Síťový napájecí kabel (1x) Anténní kabel (1x) Baterie velikosti AAA (2x) Dálkový ovladač (1x) Skutečný počet a typ kabelů se může měnit v závislosti na místě zakoupení. 6 Obsah balení

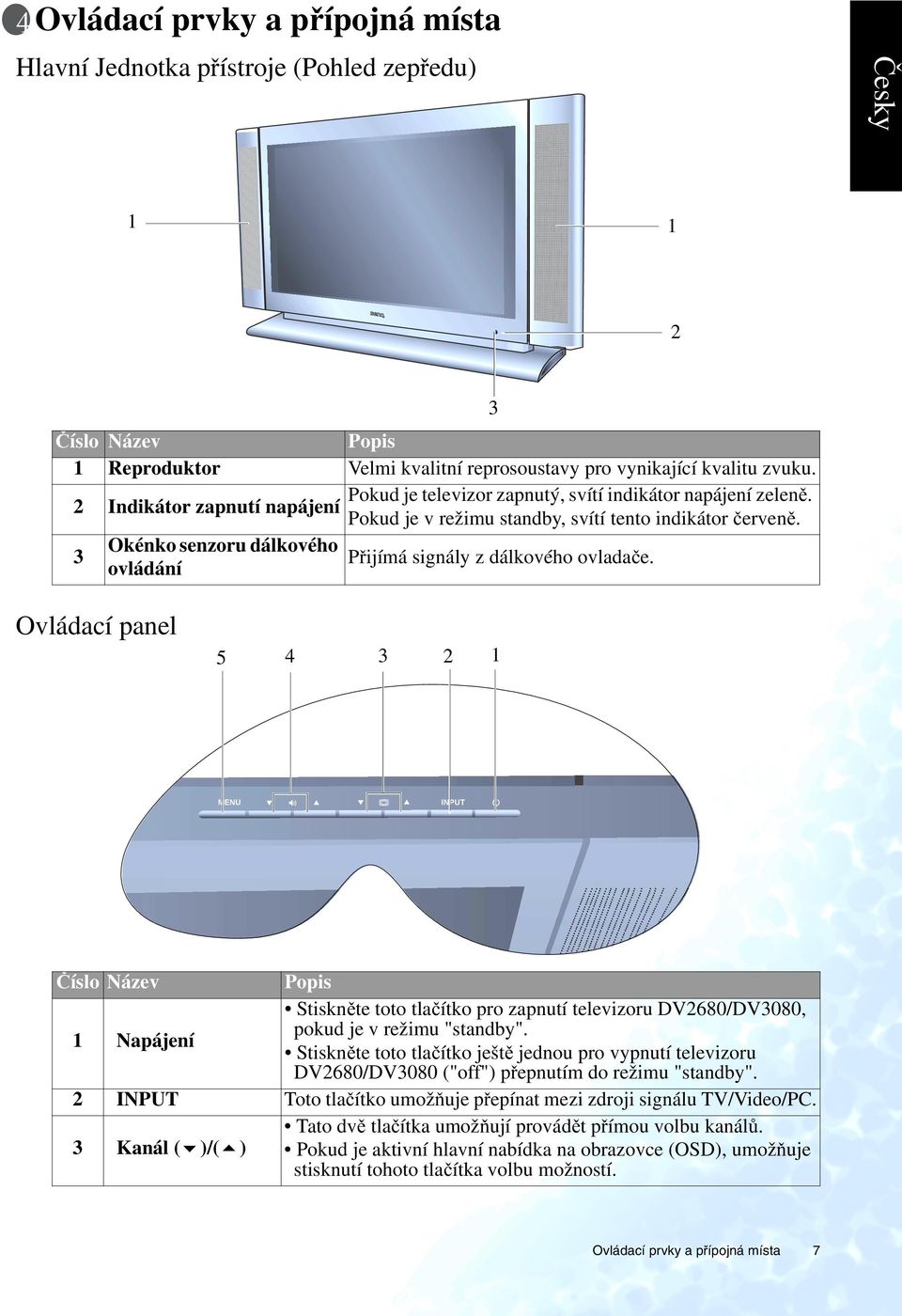

11 Ovládací prvky a přípojná místa Hlavní Jednotka přístroje (Pohled zepředu) Číslo Název Popis 1 Reproduktor Velmi kvalitní reprosoustavy pro vynikající kvalitu zvuku. 2 Pokud je televizor zapnutý, svítí indikátor napájení zeleně. Indikátor zapnutí napájení Pokud je v režimu standby, svítí tento indikátor červeně. 3 Okénko senzoru dálkového Přijímá signály z dálkového ovladače. ovládání 3 Ovládací panel MENU INPUT Číslo Název Popis Stiskněte toto tlačítko pro zapnutí televizoru DV2680/DV3080, pokud je v režimu "standby". 1 Napájení Stiskněte toto tlačítko ještě jednou pro vypnutí televizoru DV2680/DV3080 ("off") přepnutím do režimu "standby". 2 INPUT Toto tlačítko umožňuje přepínat mezi zdroji signálu TV/Video/PC. Tato dvě tlačítka umožňují provádět přímou volbu kanálů. 3 Kanál ( )/( ) Pokud je aktivní hlavní nabídka na obrazovce (OSD), umožňuje stisknutí tohoto tlačítka volbu možností. Ovládací prvky a přípojná místa 7

12 Stiskněte tlačítko Volume 5 pro zvýšení hlasitosti, nebo stiskněte 4 Hlasitost ( )/( ) tlačítko Volume 6 pro snížení hlasitosti. 5 MENU Stiskněte toto tlačítko pro zobrazení nabídky na obrazovce (OSD). Tlačítka "Power", "Channel ( )/( )", "Volume ( )/( )", "INPUT" a "MENU" na hlavní jednotce přístroje mají stejné významy jako jejich protějšky na dálkovém ovladači. Informace v tomto návodu k obsluze popisují při ovládání televizoru prvky na dálkovém ovladači. Hlavní jednotka přístroje (Pohled zezadu) DV DV Ovládací prvky a přípojná místa

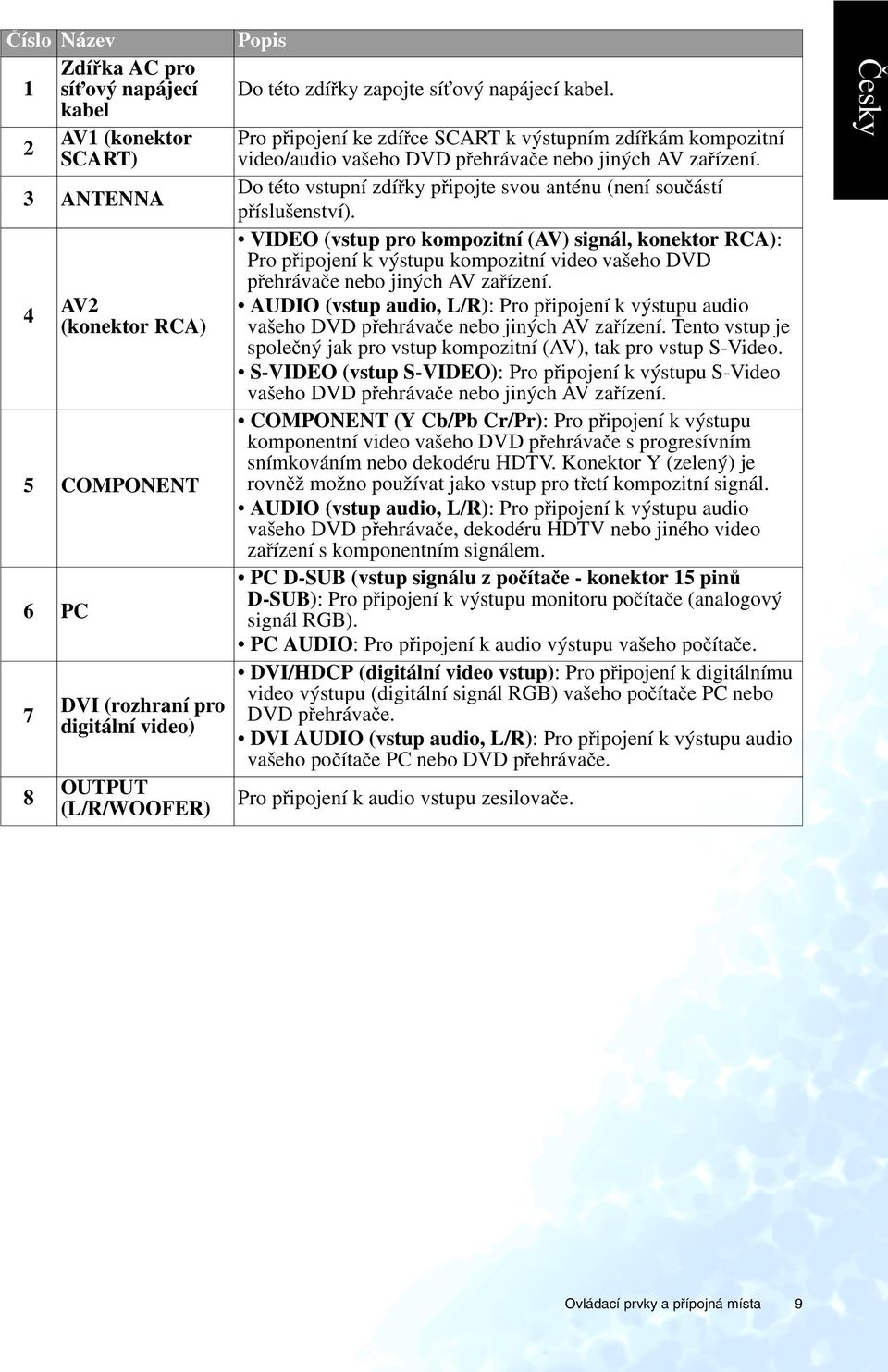

13 Číslo Název Zdířka AC pro 1 síťový napájecí kabel AV1 (konektor 2 SCART) 3 ANTENNA 4 AV2 (konektor RCA) 5 COMPONENT 6 PC 7 8 DVI (rozhraní pro digitální video) OUTPUT (L/R/WOOFER) Popis Do této zdířky zapojte síťový napájecí kabel. Pro připojení ke zdířce SCART k výstupním zdířkám kompozitní video/audio vašeho DVD přehrávače nebo jiných AV zařízení. Do této vstupní zdířky připojte svou anténu (není součástí příslušenství). VIDEO (vstup pro kompozitní (AV) signál, konektor RCA): Pro připojení k výstupu kompozitní video vašeho DVD přehrávače nebo jiných AV zařízení. AUDIO (vstup audio, L/R): Pro připojení k výstupu audio vašeho DVD přehrávače nebo jiných AV zařízení. Tento vstup je společný jak pro vstup kompozitní (AV), tak pro vstup S-Video. S-VIDEO (vstup S-VIDEO): Pro připojení k výstupu S-Video vašeho DVD přehrávače nebo jiných AV zařízení. COMPONENT (Y Cb/Pb Cr/Pr): Pro připojení k výstupu komponentní video vašeho DVD přehrávače s progresívním snímkováním nebo dekodéru HDTV. Konektor Y (zelený) je rovněž možno používat jako vstup pro třetí kompozitní signál. AUDIO (vstup audio, L/R): Pro připojení k výstupu audio vašeho DVD přehrávače, dekodéru HDTV nebo jiného video zařízení s komponentním signálem. PC D-SUB (vstup signálu z počítače - konektor 15 pinů D-SUB): Pro připojení k výstupu monitoru počítače (analogový signál RGB). PC AUDIO: Pro připojení k audio výstupu vašeho počítače. DVI/HDCP (digitální video vstup): Pro připojení k digitálnímu video výstupu (digitální signál RGB) vašeho počítače PC nebo DVD přehrávače. DVI AUDIO (vstup audio, L/R): Pro připojení k výstupu audio vašeho počítače PC nebo DVD přehrávače. Pro připojení k audio vstupu zesilovače. Ovládací prvky a přípojná místa 9

14 Uvedení vašeho televizoru do provozu Připojení síťového napájecího kabelu 1. Zapojte příslušný konec síťového napájecího kabelu do vstupu AC na televizoru. 2. Podle vyobrazení zapojte druhý konec síťového napájecího kabelu do zásuvky ve zdi. AC-INLET Tento přístroj je možno provozovat pouze na napětí, vyznačené na výrobním štítku ( V střídavých, 50/60 Hz). Pokud nebudete televizor delší dobu používat, odpojte síťový napájecí kabel ze síťové zásuvky. Připojení antény Připojení k rozvodu kabelové televize CATV Váš televizor BenQ je vybaven interní zdířkou (o impedanci 75 Ohmů pro koaxiální kabel), takže připojení antény představuje velmi snadný úkon. Při připojování koaxiálního kabelu s impedancí 75 Ohmů k vašemu televizoru BenQ, zasuňte konektor antény pevně do zdířky ANT. Některé společnosti, provozující kabelovou televizi poskytují programy "pay per view" (platíte jen za to, na co jste se dívali). Protože signál těchto placených kanálů je zakódovaný, poskytuje většina společností, provozujících kabelovou televizi své vlastní tunery/dekodéry. Abyste mohli sledovat uzamčený (zakódovaný) program, musíte si nainstalovat tuner/dekodér. Pokud budete potřebovat speciální pokyny, týkající se instalace služby kabelové televize, obraťte se prosím na svého poskytovatele kabelové televize. Tuner/dekodér, který vám poskytne vaše společnost, provozující kabelovou televizi, je možno používat v souladu s následujícími pokyny. Abyste mohli používat dekodér, musíte mít k dispozici RF přepínač se dvěma vstupy (A a B) (není součástí příslušenství). Vstup "A" na RF přepínači (není součástí příslušenství) umožňuje používat pro sledování nezakódovaných programů tlačítko voliče vstupů na tomto televizoru. Vstup "B" na RF přepínači (není součástí příslušenství) umožňuje pro sledování zakódovaných programů, přijímaných prostřednictvím tuneru/dekodéru používat tlačítko pro volbu kanálu na vašem kabelovém boxu. 10 Uvedení vašeho televizoru do provozu

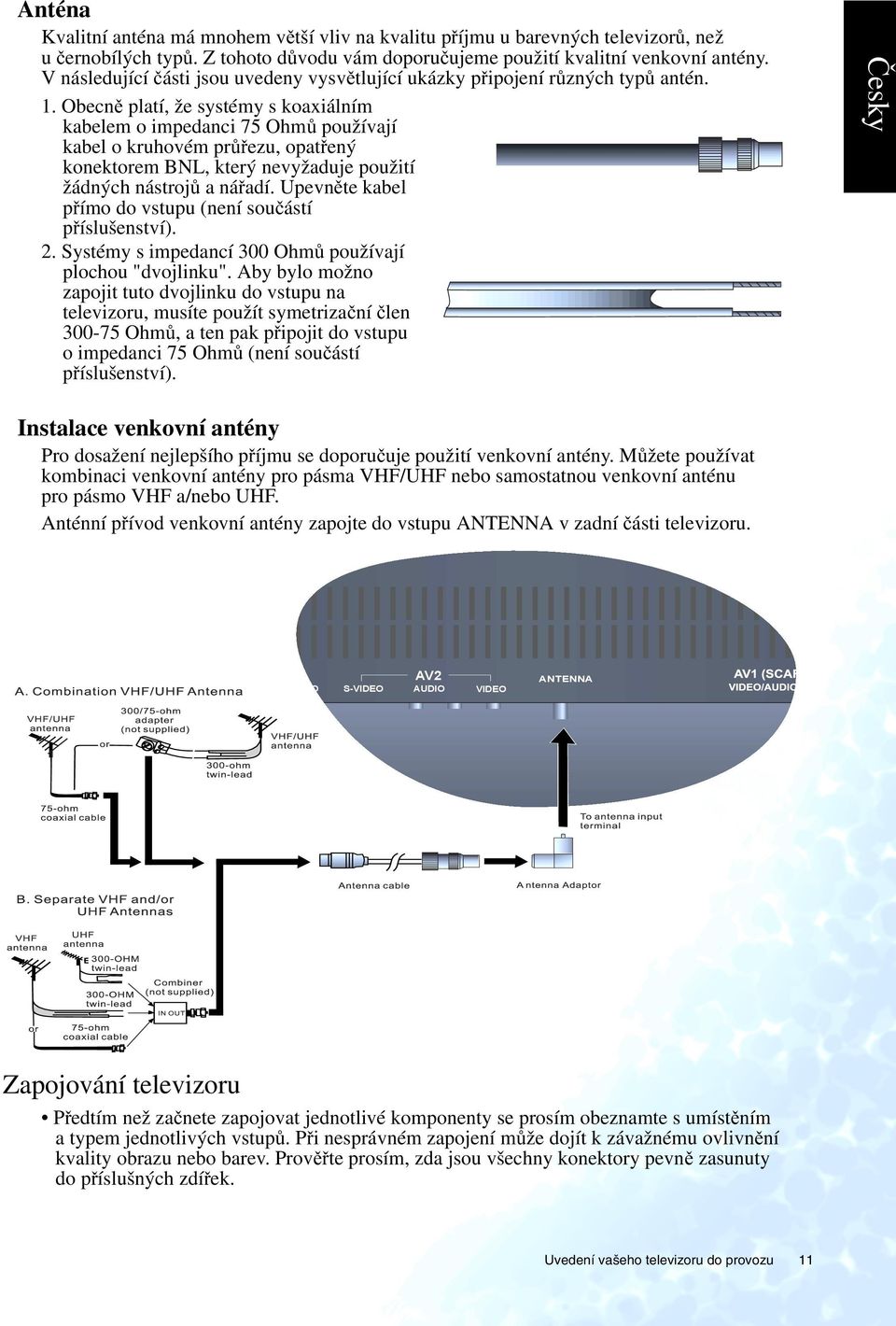

15 Anténa Kvalitní anténa má mnohem větší vliv na kvalitu příjmu u barevných televizorů, než u černobílých typů. Z tohoto důvodu vám doporučujeme použití kvalitní venkovní antény. V následující části jsou uvedeny vysvětlující ukázky připojení různých typů antén. 1. Obecně platí, že systémy s koaxiálním kabelem o impedanci 75 Ohmů používají kabel o kruhovém průřezu, opatřený konektorem BNL, který nevyžaduje použití žádných nástrojů a nářadí. Upevněte kabel přímo do vstupu (není součástí příslušenství). 2. Systémy s impedancí 300 Ohmů používají plochou "dvojlinku". Aby bylo možno zapojit tuto dvojlinku do vstupu na televizoru, musíte použít symetrizační člen Ohmů, a ten pak připojit do vstupu o impedanci 75 Ohmů (není součástí příslušenství). Instalace venkovní antény Pro dosažení nejlepšího příjmu se doporučuje použití venkovní antény. Můžete používat kombinaci venkovní antény pro pásma VHF/UHF nebo samostatnou venkovní anténu pro pásmo VHF a/nebo UHF. Anténní přívod venkovní antény zapojte do vstupu ANTENNA v zadní části televizoru. IDEO S-VIDEO AV2 AUDIO VIDEO ANTENNA Zapojování televizoru Předtím než začnete zapojovat jednotlivé komponenty se prosím obeznamte s umístěním a typem jednotlivých vstupů. Při nesprávném zapojení může dojít k závažnému ovlivnění kvality obrazu nebo barev. Prověřte prosím, zda jsou všechny konektory pevně zasunuty do příslušných zdířek. Uvedení vašeho televizoru do provozu 11

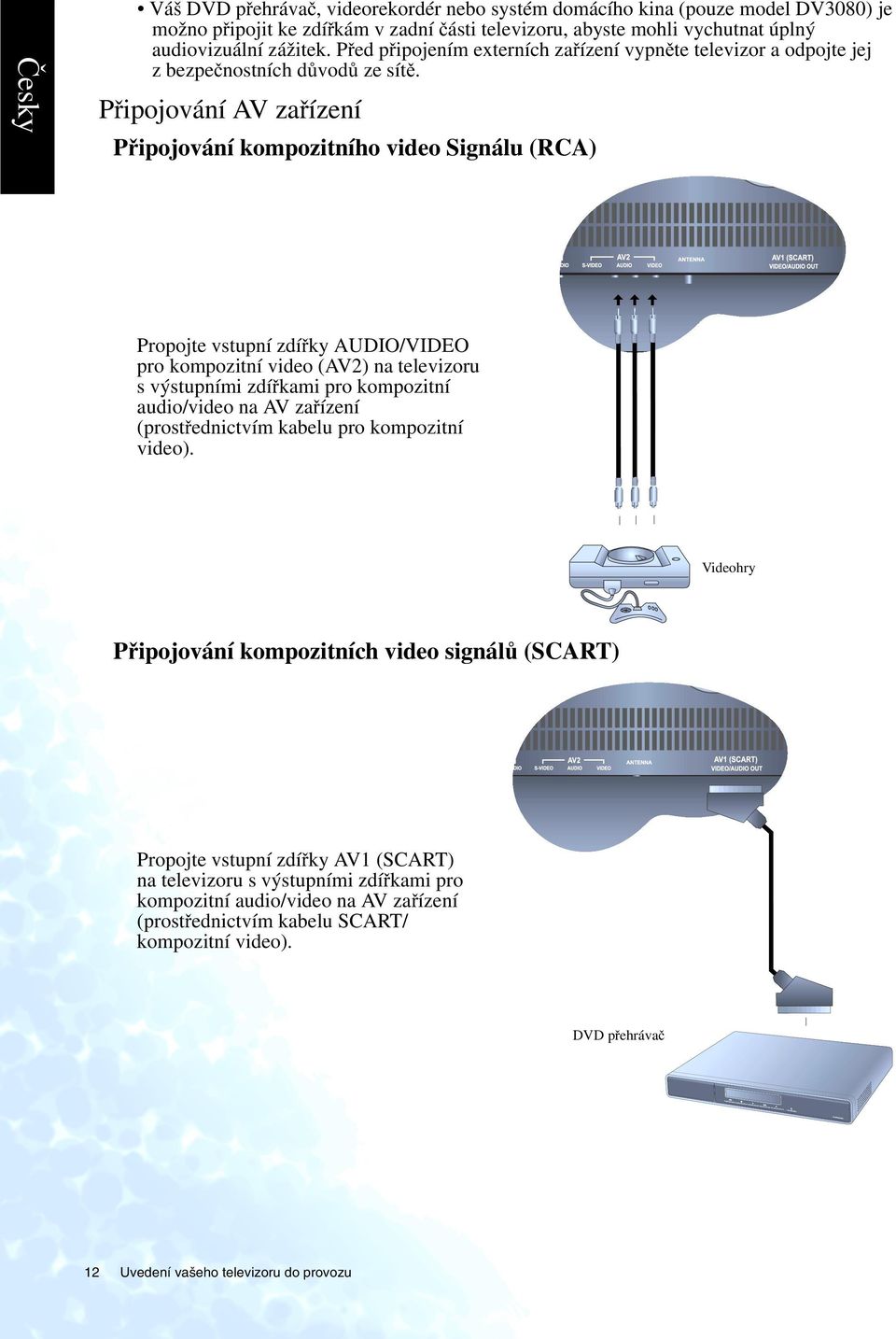

16 Váš DVD přehrávač, videorekordér nebo systém domácího kina (pouze model DV3080) je možno připojit ke zdířkám v zadní části televizoru, abyste mohli vychutnat úplný audiovizuální zážitek. Před připojením externích zařízení vypněte televizor a odpojte jej z bezpečnostních důvodů ze sítě. Připojování AV zařízení Připojování kompozitního video Signálu (RCA) Propojte vstupní zdířky AUDIO/VIDEO pro kompozitní video (AV2) na televizoru s výstupními zdířkami pro kompozitní audio/video na AV zařízení (prostřednictvím kabelu pro kompozitní video). Videohry Připojování kompozitních video signálů (SCART) Propojte vstupní zdířky AV1 (SCART) na televizoru s výstupními zdířkami pro kompozitní audio/video na AV zařízení (prostřednictvím kabelu SCART/ kompozitní video). DVD přehrávač 12 Uvedení vašeho televizoru do provozu

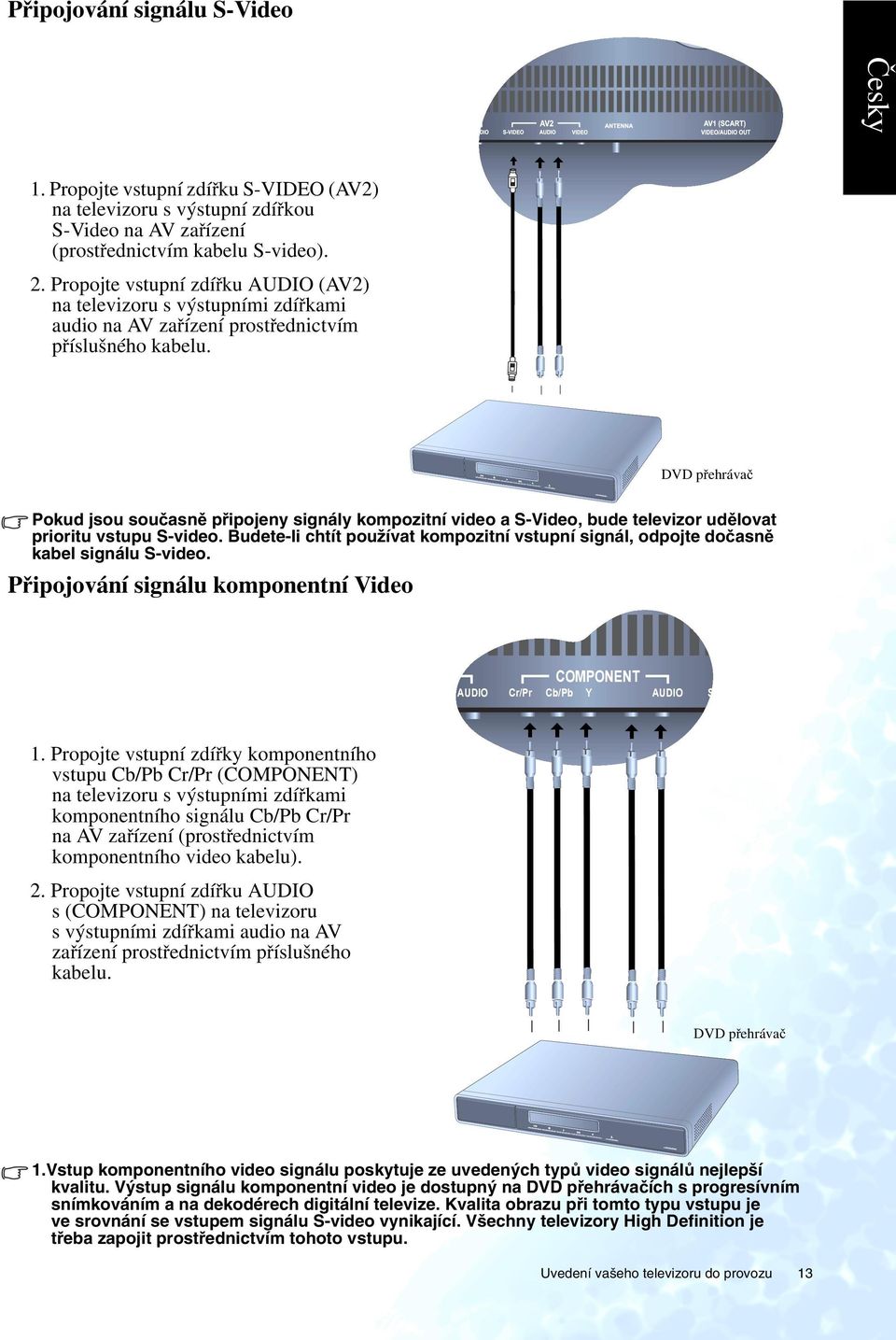

17 Připojování signálu S-Video 1. Propojte vstupní zdířku S-VIDEO (AV2) na televizoru s výstupní zdířkou S-Video na AV zařízení (prostřednictvím kabelu S-video). 2. Propojte vstupní zdířku AUDIO (AV2) na televizoru s výstupními zdířkami audio na AV zařízení prostřednictvím příslušného kabelu. DVD přehrávač Pokud jsou současně připojeny signály kompozitní video a S-Video, bude televizor udělovat prioritu vstupu S-video. Budete-li chtít používat kompozitní vstupní signál, odpojte dočasně kabel signálu S-video. Připojování signálu komponentní Video AUDIO COMPONENT Cr/Pr Cb/Pb Y AUDIO S 1. Propojte vstupní zdířky komponentního vstupu Cb/Pb Cr/Pr (COMPONENT) na televizoru s výstupními zdířkami komponentního signálu Cb/Pb Cr/Pr na AV zařízení (prostřednictvím komponentního video kabelu). 2. Propojte vstupní zdířku AUDIO s (COMPONENT) na televizoru s výstupními zdířkami audio na AV zařízení prostřednictvím příslušného kabelu. DVD přehrávač 1.Vstup komponentního video signálu poskytuje ze uvedených typů video signálů nejlepší kvalitu. Výstup signálu komponentní video je dostupný na DVD přehrávačích s progresívním snímkováním a na dekodérech digitální televize. Kvalita obrazu při tomto typu vstupu je ve srovnání se vstupem signálu S-video vynikající. Všechny televizory High Definition je třeba zapojit prostřednictvím tohoto vstupu. Uvedení vašeho televizoru do provozu 13

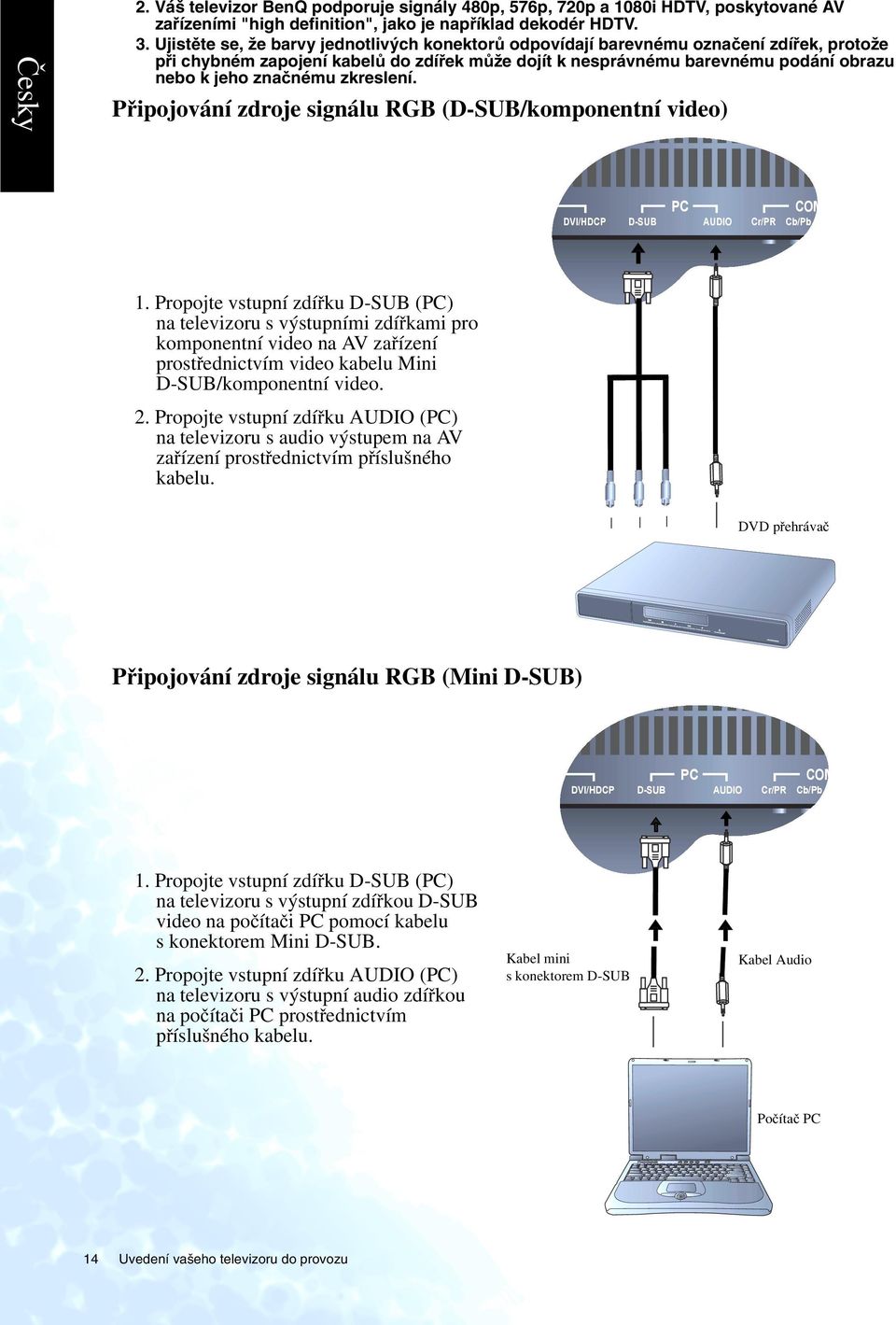

18 2. Váš televizor BenQ podporuje signály 480p, 576p, 720p a 1080i HDTV, poskytované AV zařízeními "high definition", jako je například dekodér HDTV. 3. Ujistěte se, že barvy jednotlivých konektorů odpovídají barevnému označení zdířek, protože při chybném zapojení kabelů do zdířek může dojít k nesprávnému barevnému podání obrazu nebo k jeho značnému zkreslení. Připojování zdroje signálu RGB (D-SUB/komponentní video) DVI/HDCP D-SUB PC AUDIO Cr/PR COM Cb/Pb 1. Propojte vstupní zdířku D-SUB (PC) na televizoru s výstupními zdířkami pro komponentní video na AV zařízení prostřednictvím video kabelu Mini D-SUB/komponentní video. 2. Propojte vstupní zdířku AUDIO (PC) na televizoru s audio výstupem na AV zařízení prostřednictvím příslušného kabelu. DVD přehrávač Připojování zdroje signálu RGB (Mini D-SUB) DVI/HDCP D-SUB PC AUDIO Cr/PR COM Cb/Pb 1. Propojte vstupní zdířku D-SUB (PC) na televizoru s výstupní zdířkou D-SUB video na počítači PC pomocí kabelu s konektorem Mini D-SUB. 2. Propojte vstupní zdířku AUDIO (PC) na televizoru s výstupní audio zdířkou na počítači PC prostřednictvím příslušného kabelu. Kabel mini s konektorem D-SUB Kabel Audio Počítač PC 14 Uvedení vašeho televizoru do provozu

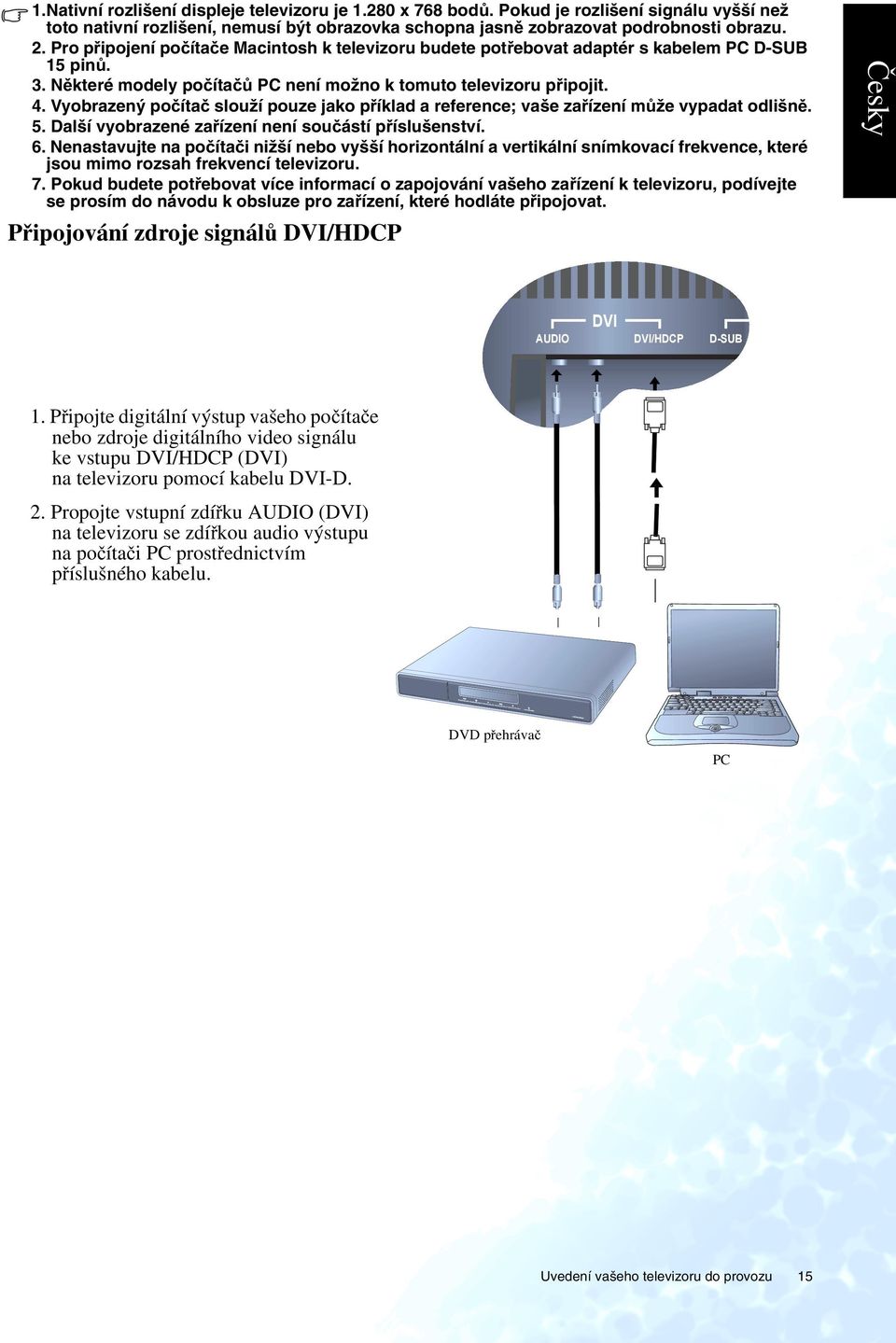

19 1.Nativní rozlišení displeje televizoru je x 768 bodů. Pokud je rozlišení signálu vyšší než toto nativní rozlišení, nemusí být obrazovka schopna jasně zobrazovat podrobnosti obrazu. 2. Pro připojení počítače Macintosh k televizoru budete potřebovat adaptér s kabelem PC D-SUB 15 pinů. 3. Některé modely počítačů PC není možno k tomuto televizoru připojit. 4. Vyobrazený počítač slouží pouze jako příklad a reference; vaše zařízení může vypadat odlišně. 5. Další vyobrazené zařízení není součástí příslušenství. 6. Nenastavujte na počítači nižší nebo vyšší horizontální a vertikální snímkovací frekvence, které jsou mimo rozsah frekvencí televizoru. 7. Pokud budete potřebovat více informací o zapojování vašeho zařízení k televizoru, podívejte se prosím do návodu k obsluze pro zařízení, které hodláte připojovat. Připojování zdroje signálů DVI/HDCP DVI AUDIO DVI/HDCP D-SUB 1. Připojte digitální výstup vašeho počítače nebo zdroje digitálního video signálu ke vstupu DVI/HDCP (DVI) na televizoru pomocí kabelu DVI-D. 2. Propojte vstupní zdířku AUDIO (DVI) na televizoru se zdířkou audio výstupu na počítači PC prostřednictvím příslušného kabelu. DVD přehrávač PC Uvedení vašeho televizoru do provozu 15

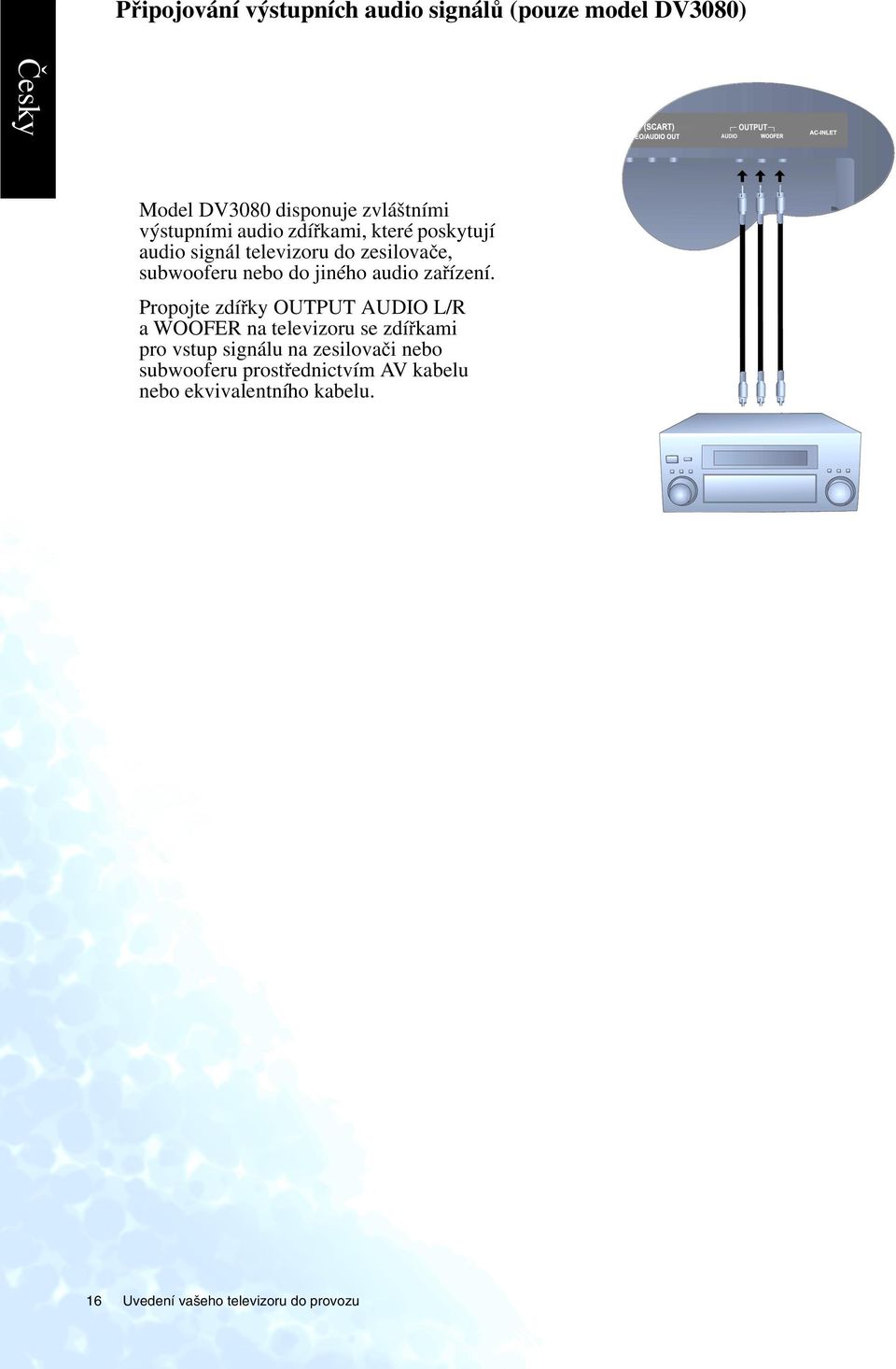

20 Připojování výstupních audio signálů (pouze model DV3080) Model DV3080 disponuje zvláštními výstupními audio zdířkami, které poskytují audio signál televizoru do zesilovače, subwooferu nebo do jiného audio zařízení. Propojte zdířky OUTPUT AUDIO L/R a WOOFER na televizoru se zdířkami pro vstup signálu na zesilovači nebo subwooferu prostřednictvím AV kabelu nebo ekvivalentního kabelu. 16 Uvedení vašeho televizoru do provozu

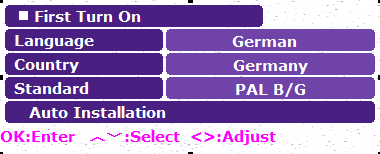

21 Počáteční nastavení 1. Zkontrolujte, zda jsou k televizoru správně a pevně zapojeny veškeré kabely. 2. Stiskněte tlačítko Power na televizoru nebo stiskněte tlačítko (Power) na dálkovém ovladači. Televizor se zapne. Zobrazí se následující obrazovka při prvním zapnutí. 3. Stiskněte tlačítka a na dálkovém ovladači nebo tlačítka Volume a Volume na televizoru pro volbu jazyka nabídky na obrazovce, a pak stiskněte tlačítko na dálkovém ovladači nebo tlačítko Channel na televizoru pro přechod k dalšímu kroku. 4. Stiskněte tlačítka a na dálkovém ovladači nebo tlačítko Volume a Volume na televizoru pro volbu vaší země, a pak stiskněte tlačítko na dálkovém ovladači nebo tlačítko Channel na televizoru pro přechod k dalšímu kroku. 5. (Volitelně) Pokud je zvolena položka Others v možnosti Country (země), stiskněte tlačítka a na dálkovém ovladači nebo tlačítko Volume a Volume na televizoru pro volbu televizní vysílací normy. 6. Stiskněte tlačítko na dálkovém ovladači nebo tlačítko Channel na televizoru pro volbu položky Auto Installation (automatická instalace). Televizor začne vyhledávat všechny dostupné kanály a poté je uloží do paměti televizoru. To může trvat několik minut v závislosti na kanálech, dostupných ve vašem místním televizním systému. 7. Stiskněte tlačítko MENU na dálkovém ovladači nebo tlačítko MENU na televizoru pro uzavření nabídek. Uvedení vašeho televizoru do provozu 17

22 Dálkový ovladač 1. (Power - zapnutí) Stiskněte toto tlačítko pro zapnutí televizoru. Dalším stisknutím tlačítka přepnete televizor do režimu standby. 2. (Input - vstup) Stiskněte toto tlačítko pro zvolení požadovaného vstupního zdroje. 3. (Backlight - prosvětlování) Stiskněte toto tlačítko pro nastavení prosvětlování obrazovky. 4. (Information - informace) Stiskněte toto tlačítko pro zobrazení zprávy o televizním kanálu a dalších zpráv o signálech (včetně video signálů nebo signálů z počítače). 5. (Časovač spánku - Sleep timer/volba str. Teletextu) Stiskněte toto tlačítko pro nastavení automatického časovače pro vypnutí. Pokud je na obrazovce zobrazen Teletext, stiskněte toto tlačítko pro přepnutí na specifickou stránku. 6. (Zvuk televizoru/volba stránky Teletextu) Stiskněte toto tlačítko pro přepínání mezi příjmem stereofonního a monofonního zvuku. Při dvojjazyčném vysílání je možno zvolit jazyk Lang-1 nebo Lang-2. Pokud je na obrazovce zobrazen Teletext, stiskněte toto tlačítko pro přepnutí na specifickou stránku. 7. (Režim uživatelské situace /Volba str. Teletextu) Stiskněte toto tlačítko pro volbu mezi 4 režimy uživatelské situace. Pokud je na obrazovce zobrazen Teletext, stiskněte toto tlačítko pro přepnutí na specifickou stránku. 8. (Režim zvuku - Audio/ Volba stránky Teletextu) Stiskněte toto tlačítko pro volbu mezi zvukem Sound 1 (levý kanál audio), zvukem Sound 2 (pravý kanál audio) a Stereo. (Není dostupné při příjmu televizního vysílání) Pokud je na obrazovce zobrazen Teletext, stiskněte toto tlačítko pro přepnutí na specifickou stránku. 9. (Zobrazení Teletextu) Stiskněte toto tlačítko pro střídavé přepínání mezi zobrazeními Teletextu mezi možnostmi "pouze Teletext" - "smíšené zobrazení". 10. (Index Teletextu) Stiskněte toto tlačítko pro přechod na indexovou stránku Teletextu. 11. (Informace Teletextu) Stiskněte toto tlačítko pro zobrazení informací Teletextu. 18 Dálkový ovladač

23 12. (Vstup do vnořené stránky Teletextu) Stiskněte toto tlačítko pro vstup do vnořené stránky nabídky Teletextu. 13. (Teletext) Stiskněte toto tlačítko pro zapnutí funkce Teletextu. Dalším stisknutím tohoto tlačítka tuto funkci vypnete. 14. Funkce PIP/PBP Stiskněte toto tlačítko, budete-li chtít na obrazovce sledovat současně dva signály ze dvou nezávislých zdrojů. Můžete zvolit buď režim obrazu v obraze (PIP) nebo režim obrazu vedle obrazu (PBP). 15. / / / a OK : Stiskněte tlačítka nebo pro volbu nastavení. : Stiskněte tlačítka nebo pro nastavení parametrů nabídky na obrazovce (OSD). Stiskněte tlačítko OK pro provedení volby, nebo pro vstup do zvolené vnořené nabídky. 16. / ("Zmrazení" obrazu" - Freeze) Stiskněte toto tlačítko pro "zmrazení" obrazu na obrazovce (příjem signálu bude pokračovat). Stiskněte opět toto tlačítko pro obnovení normálního obrazu. 17. / (Poměr stran obrazu - Screen aspect ratio) Stiskněte toto tlačítko pro nastavení poměru stran obrazu. 18. / (Sekvenční volba kanálů/volba stránky Teletextu) Stiskněte tato tlačítka pro postupnou (sekvenční) změnu kanálů. Ve chvíli, kdy je televizor vypnutý, stiskněte tato tlačítka pro jeho zapnutí a změnu kanálů. Pokud je na obrazovce zobrazen Teletext, stiskněte tato tlačítka pro přechod na předchozí nebo následující stránku. 19. / Stiskněte tato tlačítka pro zvýšení nebo snížení úrovně hlasitosti. 20. MENU Stiskněte toto tlačítko pro zobrazení nabídky na obrazovce (OSD) pro nastavení parametrů obrazu, zvuku a funkcí. Dalším stisknutím tohoto tlačítka se nabídka na obrazovce (OSD) ztratí. 21. (Mute - utlumení zvuku) Stiskněte toto tlačítko pro dočasné utlumení zvukového výstupu. Dalším stisknutím tohoto tlačítka se opět obnoví původní zvukový výstup. Dálkový ovladač 19

24 22. Volba kanálu Stiskněte tato tlačítka pro volbu kanálu, který hodláte sledovat. Pokud je televizor vypnutý, stiskněte toto tlačítko pro jeho zapnutí a pro přechod na zvolený kanál. 23. (Návrat ke kanálu) Stiskněte toto tlačítko pro přepínání mezi aktuálním apředchozím sledovaným kanálem. 24. Zadání kanálu Stiskněte toto tlačítko před zadáním kanálu s dvouciferným číslem. 20 Dálkový ovladač

25 Používání dálkového ovladače Při používání dálkového ovladače jej nasměrujte na okénko senzoru dálkového ovládání na televizoru. Pokud je v cestě mezi dálkovým ovladačem a okénkem senzoru dálkového ovládání na televizoru nějaká překážka, nemusí dálkový ovladač správně fungovat. Při používání dálkového ovladače mějte na paměti následující body: Nevystavujte dálkový ovladač úderům, nárazům a vyvarujte se jeho pádu. Nevystavujte dálkový ovladač působení kapalin a neponechávejte jej ve vlhkém prostředí. Neponechávejte dálkový ovladač na přímém slunci. Působením horka může dojít k poškození dálkového ovladače. Pokud na okénko senzoru dálkového ovládání na televizoru svítí přímé slunce nebo silný světelný zdroj, nemusí dálkový ovladač pracovat správně. V takovém případě změňte umístění světelného zdroje nebo změňte úhel televizoru, nebo dálkový ovladač používejte z větší blízkosti od okénka senzoru dálkového ovládání na televizoru. Baterie Aby dálkový ovladač fungoval, je třeba do něj vložit přiložené baterie. Postupujte podle níže uvedených pokynů. 1. Otevřete víčko prostoru pro baterie na dálkovém ovladači (stiskněte víčko a odsuňte jej dozadu.) 2. Vložte dovnitř dvě baterie velikosti AAA (přiloženy). Zkontrolujte, zda jsou baterie vloženy správně s ohledem na kladný a záporný pól, odpovídající symbolům (+) a (-) uvnitř prostoru pro baterie. 3. Stlačte víčko prostoru pro baterie a jemně jej zasuňte zpět do správné polohy na dálkovém ovladači, až zaskočí na místo. Dálkový ovladač 21

26 Poznámky k používání baterií Při používání nesprávných druhů baterií může dojít k vytečení jejich obsahu a/nebo k jejich výbuchu. Mějte prosím na paměti následující body: Vždy prověřte, zda jsou baterie v dálkovém ovladači vloženy správně s ohledem na kladný a záporný pól, odpovídající symbolům, uvedeným v prostoru pro baterie. Různé typy baterií mají různé charakteristiky. Z tohoto důvodu nemíchejte různé typy baterií. Dále nemíchejte staré (vybité) baterie společně s novými. Při míchání starých (vybitých) baterií společně s novými dochází ke zkracování jejich provozní životnosti a/nebo k vytečení chemického obsahu starých baterií. Pokud začnou baterie selhávat, vyměňte je neprodleně za nové. Chemikálie, které vytékají z baterií mohou způsobit podráždění pokožky. Pokud z baterií vyteče jakákoli chemická látka, setřete ji neprodleně suchým hadříkem. V důsledku měnících se podmínek při skladování může být provozní životnost baterií, které jste obdrželi ke svému televizoru kratší. Pokud nebudete dálkový ovladač delší dobu používat, vyjměte z něj baterie. 22 Dálkový ovladač

27 Používání dálkového ovladače Zapnutí a vypnutí televizoru, a režim Standby Zapínání televizoru 1. Zasuňte síťový napájecí kabel televizoru do zásuvky ve zdi (po provedení tohoto kroku se televizor zapne a automaticky se přepne do režimu standby). Indikátor napájení se rozsvítí červeně. 2. Stiskněte tlačítko Power na televizoru nebo stiskněte tlačítko (Power) na dálkovém ovladači. Televizor se zapne. (Indikátor napájení změní svou barvu na zelenou.) Vypnutí televizoru Stiskněte opět tlačítko Power na televizoru nebo stiskněte opět tlačítko (Power) na dálkovém ovladači, aby se televizor přepnul do režimu standby. (Indikátor zapnutí se rozsvítí červeně.) Přepínání vstupů 1.Zapněte veškerá připojená zařízení nebo počítač. 2. Stiskněte tlačítko INPUT na televizoru nebo stiskněte tlačítko (Input) na dálkovém ovladači, aby se zobrazil aktuálně zvolený vstup. Stiskněte toto tlačítko opakovaně, až se zobrazí vámi požadovaný vstup. Sekvence přepínání je následující: TV - AV1 - AV1 RGB - AV2 - AV2-S (zobrazí se pouze tehdy, pokud je připojen vstupní signál S-Video) - PC - Component - DVI-... Používání dálkového ovladače 23

28 Nastavení hlasitosti zvukového doprovodu Nastavení hlasitosti 1. Stiskněte tlačítko Volume na televizoru nebo stiskněte tlačítko na dálkovém ovladači pro zvýšení hlasitosti. Při zvyšování hlasitosti se zvětšuje délka indikátoru hlasitosti. 2. Stiskněte tlačítko Volume na televizoru, nebo stiskněte tlačítko na dálkovém ovladači pro snížení hlasitosti. Při snižování hlasitosti se délka indikátoru hlasitosti zkracuje. Nastavení funkce Mute (utlumení zvuku) 1. Stiskněte tlačítko (Mute) na dálkovém ovladači pro dočasné vypnutí zvuku. 2. Dalším stisknutím tlačítka (Mute), nebo stisknutím tlačítka Volume nebo Power na televizoru nebo na dálkovém ovladači se obnoví původní hlasitost reprodukce. Volba režimu zvuku televizoru Stiskněte tlačítko (Volba režimu zvuku televizoru ) na dálkovém ovladači pro volbu mezi systémy "Sound 1", "Sound 2", "Sound 3", "Auto", "Nicam", "Stereo" nebo "Mono" (dostupné položky závisejí na přijímaném zvukovém režimu televizoru). Změna kanálů Používání tlačítek pro volbu kanálů na dálkovém ovladači pro změnu kanálů Pro zvolení kanálů s jednociferným číslem stiskněte odpovídající tlačítko kanálu na dálkovém ovladači. Tak například, pro zvolení kanálu s číslem 8 stiskněte tlačítko "8" pro volbu kanálu na dálkovém ovladači. Pro zvolení kanálů s dvouciferným číslem stiskněte na dálkovém ovladači tlačítko pro zadávání kanálů (Channel entry) a pak tlačítky pro volbu kanálů zadejte číslo kanálu. Tak například pro volbu kanálu s číslem 28, stiskněte na dálkovém ovladači tlačítko pro zadávání kanálů (Channel entry) a pak stiskněte tlačítka pro volbu kanálů "2", "8" na dálkovém ovladači. Používání tlačítek / kanálů pro postupnou změnu kanálů Stiskněte tlačítko Channel nebo Channel na dálkovém ovladači nebo stiskněte tlačítko Channel nebo Channel na televizoru pro postupné vyhledání televizních kanálů, dostupných ve vaší oblasti. Používání tlačítka kanálů (Channel) pro návrat kpředchozímu kanálu. Pro návrat k předchozímu sledovanému kanálu stiskněte tlačítko (Channel return) na dálkovém ovladači. 24 Používání dálkového ovladače

29 Volba režimu uživatelských situací Pro změnu režimu uživatelských situací stiskněte tlačítko (User situation ) na dálkovém ovladači. Tím bude umožněna volba jednoho ze čtyř režimů, přednastavených v paměti. (Vivid, Standard, Movie, Sports, Personal 1 a Personal 2) Funkce Freeze ("zmrazení" obrazu) Stiskněte tlačítko / (Freeze) na dálkovém ovladači pro pozastavení obrazu na obrazovce. Dalším stisknutím tlačítka / (Freeze) se opět obnoví normální pohyblivý obraz. Používání dálkového ovladače 25

30 Nastavení poměru stran obrazu - Aspect Ratio Stiskněte tlačítko / (Screen aspect ratio) na dálkovém ovladači pro volbu preferovaného poměru stran obrazu. Používání funkcí obrazu v obraze (PIP/PBP) Opakovaným stisknutím tlačítka je možno cyklicky přepínat mezi jednotlivými poměry stran obrazu. 16:9 - Uprostřed obrazovky se zobrazuje obraz s poměrem stran 16:9 s černými pruhy v horní a dolní části obrazu. 4:3 - Uprostřed obrazovky se zobrazuje obraz s poměrem stran 4:3 s černými pruhy na levé a pravé straně. Full Screen- Obraz s poměrem stran obrazu 4:3 se horizontálně roztáhne tak, aby vyplnil celou obrazovku. Fine Zoom - Obraz letter box spoměrem stran obrazu 4:3 se roztáhne tak, aby vyplnil celou obrazovku. Některé části obrazu (nahoře a dole) mohou být v závislosti na poměru stran původního obrazu odříznuty. Wide - Převedení obrazu s poměrem stran 4:3 do širokoúhlého formátu. Pokud je váš televizor propojen s dalším video zdrojem nebo počítačem PC, můžete stisknutím tlačítka PIP/PBP zobrazit na obrazovce oba obrazy najednou buď pomocí funkce PIP (obraz v obraze) nebo PBP (obraz vedle obrazu): Full Screen (celá obrazovka): Normální zobrazení. PIP G on V: Přepnutí do režimu PIP a zobrazení grafiky v obrazu. PIP V on G: Přepnutí do režimu PIP a zobrazení obrazu v grafice. PBP G by V: Přepnutí do režimu PBP a zobrazení grafiky vedle obrazu. PBP V by G: Přepnutí do režimu PBP a zobrazení obrazu vedle grafiky. V (video)= TV, AV1, AV2 nebo AV2-S (vstupní obraz). G (Grafika)= vstupní obraz komponentní, PC nebo DVI. 26 Používání dálkového ovladače

31 Používání časovače spánku (Sleep Timer) 1. Stiskněte tlačítko (Sleep timer) na dálkovém ovladači pro nastavení automatického časovače spánku. 2. Dalším stisknutím tlačítka můžete časový interval zvýšit. Čas je možno nastavit s krokem 30 minut, od 0 do 180 minut. Nastavení zadního prosvětlování (Backlight) Budete-li chtít manuálně nastavit intenzitu prosvětlování displeje televizoru, stiskněte tlačítko (Backlight) na dálkovém ovladači pro volbu možnosti "Dark" (tmavé), "Normal" nebo "Bright" (jasné). Při sledování televizoru ve zšeřelé místnosti se doporučuje nastavit prosvětlování na možnost "Dark" (tmavé). Při nastavení prosvětlování na možnost "Dark" (tmavé) dojde ke snížení jasu obrazu a tmavé části obrazu ještě více ztmavnou, čímž se zachová vysoký kontrast obrazu v tmavém prostředí. Používání dálkového ovladače 27

32 Zobrazování informací Stiskněte tlačítko (Information) na dálkovém ovladači pro zobrazení informací o signálu, včetně zdroje vstupního video signálu, video formátu, zvuku televizoru a aktuálně zvoleném kanálu. Používání funkcí Teletextu Stiskněte tlačítko (Teletext) na dálkovém ovladači pro zapnutí funkce Teletext. Dalším stisknutím tlačítka můžete tuto funkci vypnout. Ve chvílích, kdy je na obrazovce zobrazen Teletext, máte tyto možnosti: Stiskněte tlačítko (zobrazení Teletextu) pro střídavé přepínání mezi režimy Teletextu: pouze Teletext - smíšené zobrazení - pouze televizní obraz. Stiskněte tlačítko (index Teletextu) pro přechod na indexovou stránku Teletextu. Stiskněte tlačítko (informace Teletextu) pro zobrazení informací Teletextu. Stiskněte tlačítko (vstup na vnořenou stránku Teletextu) pro vstup na vnořené stránky nabídky Teletextu. Stiskněte tlačítko,, nebo pro přechod na různé stránky. Stiskněte tlačítka / pro přechod na předchozí nebo následující stránku. 28 Používání dálkového ovladače

33 Zobrazení nabídky na obrazovce (OSD) Struktura nabídky na obrazovce (OSD) Možnost Speakers (reprosoustavy) platí pouze pro model DV3080. Zobrazení nabídky na obrazovce (OSD) 29

34 Navigace v nabídce na obrazovce (OSD) Nabídku na obrazovce (OSD) je možno používat pro nastavování veškerých parametrů vašeho televizoru. Při volbě požadované funkce postupujte podle níže uvedených pokynů, a pak se podívejte na vyznačené stránky, kde najdete další informace. 1. Jak je patrno ze schématu, stisknutím tlačítka MENU na dálkovém ovladači, nebo tlačítka MENU na vašem televizoru se na obrazovce zobrazí následující hlavní nabídka: 2. Stiskněte tlačítko nebo pro volbu položek v hlavní nabídce, pro volbu funkcí nebo změnu nastavení. 3. Stiskněte tlačítko OK pro vstup do vnořené nabídky. 4. Dalším stisknutím tlačítka MENU můžete opustit hlavní nabídku nebo vnořenou nabídku. Další informace o nabídkách na obrazovce (OSD) si prosím vyhledejte na následujících stránkách: "Nabídka Audio (zvuk)" na straně 31 "Nabídka Picture (obraz)" na straně 32 "Nabídka Feature (možnosti)" na straně 34 "Nabídka TV (televizor)" na straně 36 "Nabídka PC (počítač)" na straně Zobrazení nabídky na obrazovce (OSD)

35 Nabídka Audio (zvuk) 1. Stiskněte tlačítko MENU na dálkovém ovladači nebo tlačítko MENU na televizoru, aby se zobrazila hlavní nabídka. 2. Stiskněte tlačítko nebo pro volbu Audio a pak stiskněte tlačítko OK pro vstup do vnořené nabídky. 3. Stiskněte tlačítka nebo pro volbu položky. 4. V nabídce Audio, po zvolení požadované možnosti a po stisknutí tlačítka OK, použijte tlačítka nebo pro nastavení parametru nebo volbu možnosti. Položka Funkce Ovládání Rozsah Použijte pro zvýšení Vyvážení Nastavení úrovní levého hlasitosti pravého kanálu, a pravého kanálu. a pro zvýšení hlasitosti -12 až +12 levého kanálu. Treble (výšky) Bass (hloubky) Typ zvuku (Sound Type) Typ zvuku (Sound Type) Stejný zvuk (Steady Sound) Speakers (reprosoustavy) (pouze model DV3080) Nastavení vysokých tónů v reprodukci. Nastavení hlubokých tónů v reprodukci. Použijte pro zvýšení podílu vysokých tónů v reprodukci, a pro snížení podílu vysokých tónů. Použijte pro zvýšení podílu hlubokých tónů v reprodukci, a pro snížení podílu hlubokých tónů. Volba zvuku televizoru. (Tato možnost se zobrazí Pro změnu volby použijte pouze tehdy, pokud je tlačítka a jako zdroj signálu na dálkovém ovladači nebo zvolena zdířka AV1, AV1 tlačítko Volume RGB, AV2, AV2-S, PC, a Volume na televizoru. Component nebo DVI) Volba zvuku televizoru. (Tato možnost se zobrazí pouze tehdy, pokud je jako zdroj signálu zvolen televizor). Tato funkce umožňuje automatické nastavení úrovně zvuku, aby byla pro různé vstupy konstantní. Tato funkce umožňuje zvolit zvuk z vestavěných reproduktorů televizoru nebo ze zdířek externího výstupu. Pro změnu volby použijte tlačítka a na dálkovém ovladači nebo tlačítko Volume a Volume na televizoru. Pro změnu volby použijte tlačítka a na dálkovém ovladači nebo tlačítko Volume a Volume na televizoru. Pro změnu volby použijte tlačítka a na dálkovém ovladači nebo tlačítko Volume a Volume na televizoru. -12 až až +12 Stereo, Sound 1, Sound 2 Mono, Stereo, Sound 1, Sound 2, Sound 3, NICAM Auto, Off Internal, External Zobrazení nabídky na obrazovce (OSD) 31

36 Nabídka Picture (obraz) 1. Stiskněte tlačítko MENU na dálkovém ovladači nebo tlačítko MENU na televizoru, aby se zobrazila hlavní nabídka. 2. Stiskněte tlačítko nebo pro volbu nabídky Picture (obraz) a pak stiskněte tlačítko OK pro vstup do vnořené nabídky. 3. Stiskněte tlačítko nebo pro volbu položky. 4. V nabídce Picture, po zvolení požadované možnosti a stisknutí tlačítka OK, použijte tlačítka nebo pro nastavení parametru nebo volbu možnosti. Položka Funkce Ovládání Rozsah "Contrast" (Kontrast) Nastavení kontrastu obrazu. Použijte pro zvýšení kontrastu, nebo pro snížení kontrastu. 0 až 32 Brightness (jas) *1 Colour (barva) Nastavení úrovně černé barvy obrazu. Nastavení sytosti barev. Tint (barevný Nastavení barevného nádech)*2 nádechu. "Sharpness" Nastavení úrovně (Ostrost) ostrosti obrazu. Rozšířené možnosti nastavení obrazu Colour TEMP. (barevná teplota) Nastavení barevného nádechu černých a bílých částí obrazu. Pro obnovení továrního nastavení Režim obrazu nebo režimu uživatelsky přizpůsobené situace z paměti. Colour Enhancement (zlepšení barev) pro jasnější černou barvu, pro tmavší černou barvu. pro vyšší sytost barev, pro nižší sytost barev. pro červenější tóny, pro zelenější tóny. pro ostřejší obraz, pro měkčí obraz. Pro volbu požadovaného nastavení použijte tlačítka a na dálkovém ovladači nebo tlačítka Volume a Volume na televizoru. Pro přepínání použijte tlačítka nebo. 0 až 60 0 až 64 0 až až +25 Panel Default (výchozí nastavení): Blacklight colour (černá barva) Warm (teplá): Vyvážení směrem k červené barvě Normal: Standardní teplota barev video/ TV Cool (studená): Vyvážení směrem k modré barvě - pro vstup z počítače PC Vivid, Standard, Movie, Sports, Personal 1 apersonal2 32 Zobrazení nabídky na obrazovce (OSD)

37 Červená Zelená Modrá Žlutá Save Settings (uložení nastavení) Nastavení červené barvy obrazu. Nastavení zelené barvy obrazu. Nastavení modré barvy obrazu. Nastavení žluté barvy obrazu. Je možno nastavit tři odlišné uživatelské profily. pro vyšší koncentraci červené barvy, pro nižší koncentraci červené barvy. pro vyšší koncentraci zelené barvy, pro nižší koncentraci zelené barvy. pro vyšší koncentraci modré barvy, pro nižší koncentraci modré barvy. pro vyšší koncentraci žluté barvy, pro nižší koncentraci žluté barvy. Stiskněte tlačítko nebo pro volbu předvolby uživatelské situace Personal 1 nebo Personal 2. Pak stiskněte tlačítko OK pro uložení svého aktuálního nastavení. 0 až 30 0 až 30 0 až 30 0 až 30 Personal1, Personal 2 Nastavení jasu (brightness) umožňuje správně nastavit černé oblasti obrazu tak, aby byly výhradně černé. Pokud je nastavena příliš nízká úroveň jasu, ztratí se podrobnosti v tmavých oblastech obrazu. (Čára se ztratí) Zobrazení nabídky na obrazovce (OSD) 33

38 Nabídka Feature (možnosti) 1. Stiskněte tlačítko MENU na dálkovém ovladači nebo tlačítko MENU na televizoru, aby se zobrazila hlavní nabídka. 2. Stiskněte tlačítko nebo pro volbu nabídky Feature (možnosti) a pak stiskněte tlačítko OK pro vstup do vnořené nabídky. 3. Stiskněte tlačítka nebo pro volbu položky. 4. V nabídce Feature, po zvolení požadované možnosti a stisknutí tlačítka OK, použijte tlačítka nebo pro nastavení parametru nebo pro volbu možností. Položka Funkce Ovládání Rozsah Pro zvolení použijte PIP Audio tlačítka a (zvuk při Zvolte zdroj zvuku, který na dálkovém ovladači Main, Sub funkci obraz chcete poslouchat. nebo tlačítka Channel v obraze) a Channel na televizoru. PBP Audio (zvuk v režimu obraz vedle obrazu) PIP & PBP Funkce Freeze ("zmrazení" obrazu) Backlight (prosvětlování) Zvolte zdroj zvuku, který chcete poslouchat. Současné zobrazení obrazu v obou režimech Picture- In-Picture nebo Picture- By-Picture. Zastavení pohybu obrazu na obrazovce (příjem programu však pokračuje). Tato funkce umožňuje nastavení intenzity prosvětlování. Pro zvolení použijte tlačítka a na dálkovém ovladači nebo tlačítka Channel a Channel na televizoru. Pro zvolení použijte tlačítka a na dálkovém ovladači nebo tlačítka Channel a Channel na televizoru. Pro zvolení použijte tlačítka a na dálkovém ovladači nebo tlačítka Channel a Channel na televizoru. Pro zvolení použijte tlačítka a na dálkovém ovladači nebo tlačítka Channel a Channel na televizoru. Left (levý), Right (pravý) Full screen (celá obrazovka) Graphics on Video (grafika na obrazu) Video on Graphics (obraz na grafice) Graphics by Video (grafika vedle obrazu) Video by Graphics (obraz vedle grafiky) No (ne), Yes (ano) Dark (tmavé), Bright (jasné) 34 Zobrazení nabídky na obrazovce (OSD)

39 Časovač spánku (Sleep timer) Tato funkce umožňuje nastavení časovače spánku (Sleep timer), aby televizor automaticky vypnul. Advance Feature (další možnosti) Aspect Ratio (poměr stran obrazu) Auto Format Formát 16:9 Formát 4:3 Full screen (celá obrazovka) Fine Zoom (jemné nastavení zvětšení) Wide Televizor bude automaticky nastavovat poměr stran obrazu. Tato funkce umožňuje Video Input volbu zdroje vstupního (video vstup) signálu pro funkci PIP/ PBP. Graphics Input (vstup grafiky) Reset All Settings (reset všech parametrů) Tato funkce umožňuje volbu zdroje vstupního signálu pro funkci PIP/ PBP. Všechny parametry se vrátí na své výchozí hodnoty. Pro zvolení použijte tlačítka a na dálkovém ovladači nebo tlačítka Channel a Channel na televizoru. Uprostřed obrazovky se zobrazuje obraz spoměrem stran 16:9 s černými pruhy v horní adolní části obrazu. Uprostřed obrazovky se zobrazuje obraz spoměrem stran 4:3 s černými pruhy na levém a pravém okraji obrazu. Obraz s poměrem stran 4:3 se horizontálně roztáhne tak, aby vyplnil celou obrazovku. Obraz letter box spoměrem stran 4:3 se roztáhne tak, aby vyplnil celou obrazovku. Některé části obrazu (nahoře a dole) mohou být v závislosti na poměru stran původního obrazu odříznuty. Převedení obrazu spoměrem stran 4:3 do širokoúhlého formátu. Pro zvolení použijte tlačítka a na dálkovém ovladači nebo tlačítka Channel a Channel na televizoru. Pro zvolení použijte tlačítka a na dálkovém ovladači nebo tlačítka Channel a Channel na televizoru. Pro zvolení použijte tlačítka a na dálkovém ovladači nebo tlačítka Channel a Channel na televizoru. Stiskněte tlačítko OK na dálkovém ovladači nebo tlačítko INPUT na televizoru pro aktivaci této funkce. 0, 30, 60, 90, 120, 150, 180 minut Pro zvolení použijte tlačítka a na dálkovém ovladači nebo tlačítka Channel a Channel na televizoru. Yes (ano), No (ne) TV, AV1, AV1 RGB, AV2 PC, Component, DVI Funkce PIP/PBP jsou dostupné pro HDTV formáty 480p, 576p, 720p, 1080i. Zobrazení nabídky na obrazovce (OSD) 35

40 Nabídka TV (televizor) 1. Stiskněte tlačítko MENU na dálkovém ovladači nebo tlačítko MENU na televizoru, aby se zobrazila hlavní nabídka. 2. Stiskněte tlačítko nebo pro volbu TV a pak stiskněte tlačítko OK pro vstup do vnořené nabídky. 3. Stiskněte tlačítko nebo pro volbu položky. 4. V nabídce TV, po zvolení požadované možnosti a stisknutí tlačítka OK, použijte tlačítka nebo pro nastavení nebo volbu možností. Položka Funkce Ovládání Rozsah Pro zvolení použijte English (angličtina), Tato funkce umožňuje tlačítka a na French Language (Jazyk) volbu jazyka nabídky dálkovém ovladači nebo tlačítka Channel (francouzština), Germ na obrazovce (OSD). a Channel na an (němčina), Dutch televizoru. (holandština) Country (země) Standard (TV norma) Auto Installation (automatická instalace) Manual Installation (manuální instalace) Program Edit (úpravy programu) Dětský zámek (Child Lock) Zvolte svou zemi, kde budete tento televizor instalovat. Zvolte normu pro příjem televizního signálu. Tuner televizoru vyhledá všechny dostupné kanály ve vaší oblasti a uloží je do paměti. Pro zvolení použijte tlačítka a na dálkovém ovladači nebo tlačítka Channel a Channel na televizoru. Pro volbu použijte tlačítka a na dálkovém ovladači nebo tlačítka Channel a Channel na televizoru. Stiskněte tlačítko OK pro spuštění automatické instalace. Viz část "Provádění manuální instalace" na straně 37. Australia (Austrálie), UK (Velká Británie), France (Francie), Netherlands (Holandsko), Germany (Německo), Italy (Itálie), Spain (Španělsko), Austria (Rakousko), Belgium (Belgie), Luxemburg (Lucembursko), Switzerland (Švýcarsko), Portugal (Portugalsko), New Zealand (Nový Zéland), Others (ostatní) Evropa, DK, UK, FR Další podrobnosti naleznete v části "Editace kanálů" na straně 38. Další podrobnosti naleznete v části "Dětský zámek (Child Lock)" na straně Zobrazení nabídky na obrazovce (OSD)

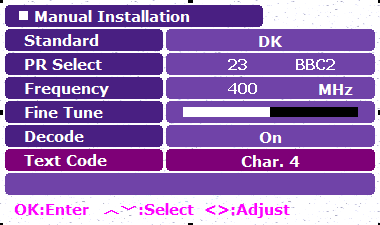

41 Provádění manuální instalace Možnost Manual Installation umožňuje manuálně nastavit parametry kanálů. Tato možnost je užitečná, pokud chcete některé kanály uzamknout nebo jemně doladit příjem signálu. 1. V nabídce TV, stiskněte tlačítko nebo pro volbu možnosti Manual Installation a pak stiskněte tlačítko OK. Zobrazí se následující nabídka. 2. Stiskněte tlačítko nebo pro volbu televizní normy v souladu se svým místním televizním systémem. 3. Stiskněte tlačítko pro zvýraznění položky PR Select a pak stiskněte tlačítko nebo pro volbu televizního kanálu, který chcete nastavovat. 4. Stiskněte tlačítko pro zvýraznění položky Frequency a pak stiskněte tlačítko nebo pro spuštění systému ladění. Pokud je naladěný kanál nesprávný, stiskněte opět tlačítko nebo, až se vyhledá vámi požadovaný kanál. 5. Stiskněte tlačítko pro zvýraznění položky Fine Tune a pak stiskněte tlačítko nebo pro nastavení příjmu televizního signálu. 6. (Volitelné) Pokud je připojen vstupní signál SCART, stiskněte tlačítko pro zvýraznění položky Decode, a pak stiskněte tlačítko nebo pro volbu následujících možností: On (zapnuto): Zvolte tuto možnost, pokud používáte dekodér, který jste obdrželi jako příslušenství televizoru. Off (vypnuto): Zvolte tuto možnost, pokud nepoužíváte žádný externí dekodér. 7. Stiskněte opět tlačítko MENU pro uzavření nabídek. Zobrazení nabídky na obrazovce (OSD) 37

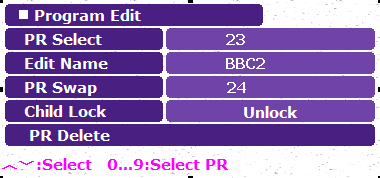

42 Editace kanálů Nežádoucí kanály je možno zrušit, kanálu je možno přiřadit název nebo lze setřídit přijímané kanály podle jejich správných čísel kanálů. Pojmenování kanálu 1. V nabídce TV, stiskněte tlačítko nebo pro volbu položky Program Edit a pak stiskněte tlačítko OK. Zobrazí se následující nabídka Program Edit. 2. Stiskněte tlačítko nebo pro volbu kanálu, který chcete pojmenovat. 3. Stiskněte tlačítko pro zvýraznění položky Edit Name a pak stiskněte tlačítko nebo pro zadání názvu pro kanál. 4. Stiskněte opět tlačítko MENU pro uzavření nabídek. Vzájemné přehození kanálů 1. V nabídce TV, stiskněte tlačítko nebo pro volbu položky Program Edit a pak stiskněte tlačítko OK. 2. V nabídce Program Edit, která se zobrazí, stiskněte tlačítko nebo nebo tlačítka pro volbu kanálů pro zvolení čísla kanálu, který chcete změnit. 3. Stiskněte tlačítko pro zvýraznění položky PR Swap a pak stiskněte tlačítko nebo tlačítka pro volbu kanálů pro zvolení čísla kanálu, který chcete přesunout. 4. Stiskněte opět tlačítko MENU pro uzavření nabídky. Kanál se přesune na zvolené umístění kanálu. Uzamykání kanálu (zabránění ve volbě kanálu) 1. V nabídce TV, stiskněte tlačítko nebo pro volbu položky Program Edit a pak stiskněte tlačítko OK. 2. V nabídce Program Edit, která se zobrazí, stiskněte tlačítko nebo nebo tlačítka pro volbu kanálů pro zvolení čísla kanálu, který chcete uzamknout. 3. Stiskněte tlačítko pro zvýraznění položky Child Lock a pak stiskněte tlačítko nebo pro volbu následujících možností: Lock: Uzamčení zvoleného kanálu. Unlock: Odemčení zvoleného kanálu. 4. Stiskněte opět tlačítko MENU pro uzavření nabídek. Zrušení kanálu 1. V nabídce TV, stiskněte tlačítko nebo pro volbu položky Program Edit a pak stiskněte tlačítko OK. 2. V nabídce Program Edit, která se zobrazí, stiskněte tlačítko nebo nebo tlačítka pro volbu kanálů pro zvolení kanálu, který chcete zrušit. 3. Stiskněte tlačítko pro zvýraznění položky PR Delete a pak stiskněte tlačítko OK pro zrušení kanálu. 4. Stiskněte opět tlačítko MENU pro uzavření nabídek. 38 Zobrazení nabídky na obrazovce (OSD)

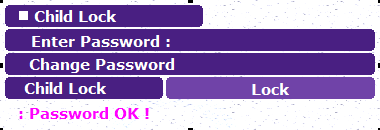

43 Dětský zámek (Child Lock) Funkci dětský zámek (Child Lock) je možno používat pro zabránění dětem ve sledování kanálů, určených pouze pro dospělé. Aktivace/deaktivace dětského zámku (Child Lock) 1. V nabídce TV, stiskněte tlačítko nebo pro volbu položky Child Lock a pak stiskněte tlačítko OK. Zobrazí se následující nabídka Child Lock. 2. Nyní budete vyzváni k zadání hesla (výchozí heslo: 0000). Tlačítky pro volbu kanálů zadejte heslo a pak stiskněte tlačítko OK. Při zadávání hesla můžete stisknutím tlačítka smazat chybně zadaný znak. 3. Stiskněte tlačítko nebo pro volbu položky Child Lock a pak stiskněte tlačítko nebo pro volbu z následujících možností: Lock: Aktivace dětského zámku (Child Lock). Po aktivaci budou kanály uzamčeny (Viz část "Uzamykání kanálu (zabránění ve volbě kanálu)" na straně 38, kde najdete podrobnosti o uzamykání kanálu). Unlock: Deaktivace dětského zámku (Child Lock). 4. Stiskněte opět tlačítko MENU pro uzavření nabídek. Změna hesla (Password) 1. V nabídce TV, stiskněte tlačítko nebo pro volbu položky Child Lock a pak stiskněte tlačítko OK. 2. Nyní budete vyzváni k zadání hesla. Tlačítky pro volbu kanálů zadejte heslo a pak stiskněte tlačítko OK. Při zadávání hesla můžete stisknutím tlačítka smazat chybně zadaný znak. 3. Stiskněte tlačítko nebo pro volbu položky Change Password a pak stiskněte tlačítko OK. 4. Jakmile budete vyzváni, zadejte tlačítky pro volbu kanálů nové heslo a pak stiskněte tlačítko OK. 5. Stiskněte tlačítko pro zvýraznění možnosti Confirm Password a pak znovu tlačítky pro volbu kanálů zadejte nové heslo. Stiskněte tlačítko OK. 6. Stiskněte opět tlačítko MENU pro uzavření nabídek. Zobrazení nabídky na obrazovce (OSD) 39
