1 Manuál pro LED HDTV (cz) Upozornění: Než začnete zařízení používat, přečtěte si pozorně tento manuál!

2 Obsah 1. Instrukce.2 2. Informace Specifikace Úvod.5 5. Příslušenství 5 6. Připevnění podstavce.6 7. Možnosti napájení Funkce dálkového ovladače s klíčem Tlačítka pro multimedia Instalace a výměna baterií Externí zařízení Připojení kabelu Připojení antény Výstup AV a jeho připojení Koaxiální připojení Připojení HDMI Připojení sluchátek Připojení YPbPr Připojení PC Výběr vstupního zdroje První nastavení Automatické ladění DTV Hlavní provozní menu Obraz Režim obrazu Zvuk Režim zvuku Programy Typy ladění Automatické skenování Režim hotel Systém uzamknutí Informace o signálu Nabídka nastavení EPG Menu PC ATV/SCART/AV/YPbPr/DVD/HDMI USB USB operace Fotografie Hudba Film Text Řešení problémů Údržba.36 1

3 1. Instrukce: 1. Přečtěte si pozorně všechny následující informace, předtím než zařízení použijete. 2. Návod uchovejte k pozdějšímu nahlédnutí. 3. Věnujte pozornost všem informacím a varováním. Varování týkající se zařízení musí být dodrženy. 4. Následující informace všechny operace a instrukce vykonávejte dle manuálu. 5. Zařízení nemějte blízko vody Zařízení nesmí být používáno v blízkosti vody a ve vlhkém prostředí. Například: ve vlhkém suterénu nebo blízko plaveckého bazénu, atd. 6. Čistěte pouze suchým hadříkem. 7. Všechny ventilátory musí mít kolem sebe místo, vzduch musí cirkulovat. Televizi umístěte dle instrukcí od výrobce. 8. Neinstalujte blízko jakéhokoliv tepelného zdroje, jako jsou například: radiátory, kamna (včetně zesilovače), apod. 9. Nesmíte opomenout bezpečnostní varování týkající se správné polarizace vidlic nebo uzemnění zásuvky. Polarizované vidlice mají dvě čepele, z nichž je jedna širší než druhá. Uzemňovací kabel má dvě čepele a třetí je uzemňovací kolík. Šířka čepele nebo třetího kolíku je vyrobena a připravena tak, aby, jste nebyli v ohrožení zasažení elektrickým proudem. Pokud zástrčka, která je součástí přístroje nepasuje do vaší zásuvky, konzultujte to s odborníkem, aby Vám zástrčku vyměnil za jinou, která Vám pasovat bude. 10. Ochrana napájecího kabelu před pošlapáním nebo přiskřípnutím, zejména u zástrček. Zásuvka musí být na vyhovujícím místě. 11. Použijte pouze příslušenství/doplňky určené výrobcem. 12. Používejte pouze vozík, stojan, stativ, držák, nebo mějte televizi postavenou na stole. Dodržujte instrukce výrobce. Pokud používáte vozík nebo stojan, buďte opatrní, pokud budete televizi stěhovat. Zabraňte převrhnutí nebo pádu. 13. Zařízení odpojte z elektrického proudu při bouřce, nebo pokud jej dlouho nepoužíváte. 14. Všechny opravy přenechejte kvalifikovanému odborníkovi. Servis je nutný pokud: je zařízení jakýkoliv způsobem poškozeno, je poškozen napájecí kabel nebo zástrčka, dostala se do zařízení tekutina (vlhkost), pokud na zařízení spadl nějaký předmět a poškodil jej nebo bylo zařízení upuštěno. 15. Výstraha: Následující instrukce jsou pouze pro zkušené odborníky. Redukujete tím možnost zásahu elektrickým proudem, neprovádějte sami žádný servis. 16. Varování: Baterie (balení baterií) nesmí být vystaveny vysokému teplu jako je oheň, sluneční záření, apod. 17. Varování: Hlavní zástrčka se používá jako hlavní odpojovací zařízení. 18. Ochranné uzemnění. Zařízení může být zapojeno do hlavní zásuvky s uzemněním. 19. Varování: Preventivní opatření proti šíření požáru je držet od zařízení svíčky nebo jiný otevřený oheň. 2

4 VAROVÁNÍ: Omezte možnost zásahu elektrickým proudem a neodstraňujte žádný kryt z přístroje! Neopravujte přístroj sami, raději vyhledejte autorizovaný servis. Tento symbol blesk se šipkou v rovnostranném trojúhelníku, upozorňuje na to, že je přístroj pod elektrickým proudem a neriskujte zásah elektrickým proudem. Tento symbol vykřičník uprostřed rovnoramenného trojúhelníku, upozorňuje na to, že přístroj má být opraven dle instrukcí a u autorizovaného servisu. 2. INFORMACE: Zařízení může vyzařovat vysokofrekvenční energii, pokud není nainstalované přesně podle instrukcí, může způsobit škodlivé rušení rádiové komunikace. Avšak není zde žádná záruka toho, že i přes správnou instalaci nebude zařízení vysílat rádiové vlny. Pokud zařízení vysílá škodlivé vlny, zkuste jej vypnout a zapnout. Pro předejití tomuto problému se řiďte těmito radami: - Přemístěte přijímací anténu. - Přijímač a zařízení mějte od sebe vzdálené. - Zařízení dejte do jiné zásuvky, než je přijímač. - Obraťte se na prodejce nebo zkušeného technika pře rádia a televize. Změny v modifikaci, které nejsou výslovně schváleny stranou zodpovědnou za shody výrobku, mohou vést k tomu, že uživatel ztratí oprávnění k používání tohoto výrobku. 3

5 3. Specifikace: Panel Typ buňky Barevná TFT (tenký-film-tranzistor) Poměr stran/velikost 16:9/32 plocha zobrazení úhlopříčka Pixely/Barva (H) x 1080(V)/16.7milionů (H)x 768(V)/16.7 milionů (H) x 1080(V)/16.7 milionů Jas/Kontrast Model cd/m2 (typ) / 1000:1 Model cd/m 2 (typ) / 5000:1 Model cd/m2 (typ) / 3000:1 Úhel pohledu Model 24-89/89o(H)/85/85 (v) (typ) Model 32 88/88o(H)/88/88 (v) (typ) Model 40-89/89o(H)/89/89 (v) (typ) Doba odezvy Tr + Tf = 5 (ms) Vstupní systém TV RF vstupní systém Evropský: PAL, SECAM, B/G,D/K, I Video PAL, SECAM, NTSC 3.58, NTSC 4.43 PC systém 1920 x 1200 Externí zařízení TV ladění Evropské: FS TV Ladění Din x 1 YUV (Y Pb Pr) YUV (Y Pb Pr) x 1 Video CVBS x 1 S-Video S-Video x 1 PC signál 15 pinová přípojka D-sub (samice) x 1 Sluchátka 3,5mm x 1 HDMI vstup HDMI vstup x 1 USB USB vstup x 1 Koaxiální výstup Volitelný Scart vstup Volitelný AV výstup AV (Audio) výstup x 1 Kontrola Přední panel Zdroj, Menu, napájení. (7 tlačítek) Programy nahoru/dolů, Hlasitost nahoru/dolů OSD jazyky Dálkové ovládání Infračervená kontrolka Anglický španělský, francouzský, německý, ruský,(italský, arabský, čínský (pro výběr) Výstupní výkon 8W x 2 Napájení 100 do 240 VAC, 50/60Hz Odběr elektrického proudu Maximální odběr <120W Stand - by <1W 4

6 4. ÚVOD: Kontrola - Zde je zjednodušený nákres předního panelu. - Obrázek může být odlišný od Vašeho zařízení (Tato ilustrace slouží pouze na ukázku, tohle jsou standardní televize). Položka Název tlačítek Popis funkce 1 Hlasitost +/- Stiskněte pokud si chcete snížit nebo zvýšit hlasitost. 2 Kanál +/- Stiskněte pokud si chcete změnit kanál. Pro rychlou změnu kanálu stiskněte a držte tlačítko +/-. 3 Menu Stisknutím tlačítka otevřete hlavní nabídku na obrazovce. 4 Zdroj Vyberte požadovaný vstupní zdroj. 5 Zapnutí/Pohotovostní režim Zapněte LCD TV pokud se přepne do pohotovostního režimu a naopak. 6 Indikátor napájení Pokud je televize v pohotovostním režimu bude na televizi svítit červená Led dioda, pokud je televize zapnutá bude na ní svítit zelená Led dioda. 7 Senzor pro dálkového ovládání Infračervený senzor pro dálkové ovládání 5. PŘÍSLUŠENSTVÍ: Po rozbalení televize, zjistěte zda máte všechno příslušenství k televizi. Pokud nějaké příslušenství chybí, kontaktujte dodavatele/výrobce, aby Vám bylo příslušenství dodáno. 5

7 6. Připevnění podstavce POZOR! Podstavec nerozebírejte ani neupravujte! Hrozí nebezpečí převrhnutí nebo poškození televizní obrazovky. Nepoužívejte žádný jiný televizor nebo displej! Podstavec nepoužívejte, pokud je zkroucený nebo fyzicky poškozený. Během sestavování se ubezpečte, že jsou všechny šrouby dostatečně utaženy. Zajistěte, aby se televizor nepřevrhnul. K instalaci a odstranění televizoru jsou zapotřebí dvě nebo více osob. Zajištění televizoru: -Používejte pouze dodávané montážní šrouby -Práci provádějte na horizontálním povrchu 6

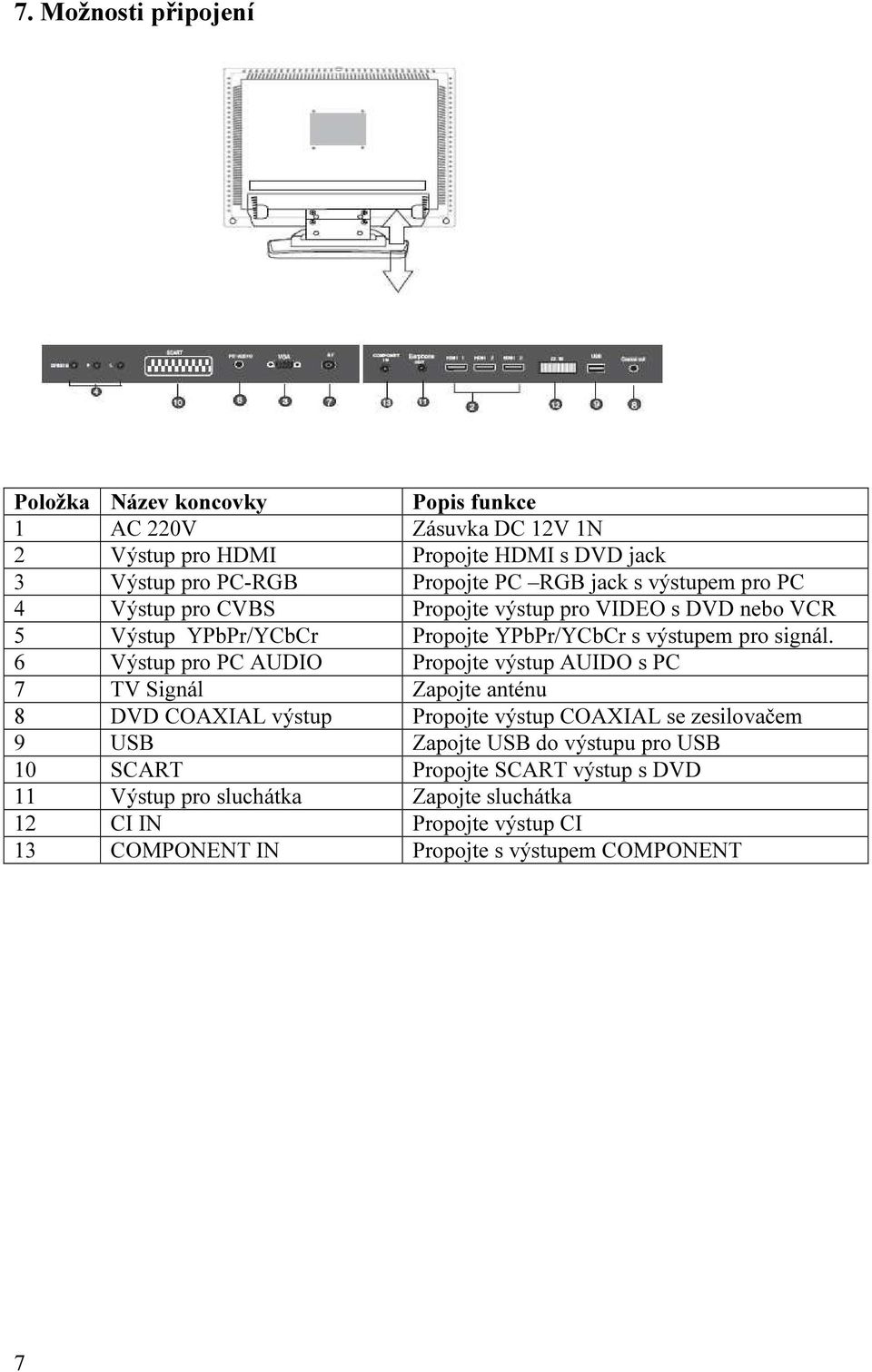

8 7. Možnosti připojení Položka Název koncovky Popis funkce 1 AC 220V Zásuvka DC 12V 1N 2 Výstup pro HDMI Propojte HDMI s DVD jack 3 Výstup pro PC-RGB Propojte PC RGB jack s výstupem pro PC 4 Výstup pro CVBS Propojte výstup pro VIDEO s DVD nebo VCR 5 Výstup YPbPr/YCbCr Propojte YPbPr/YCbCr s výstupem pro signál. 6 Výstup pro PC AUDIO Propojte výstup AUIDO s PC 7 TV Signál Zapojte anténu 8 DVD COAXIAL výstup Propojte výstup COAXIAL se zesilovačem 9 USB Zapojte USB do výstupu pro USB 10 SCART Propojte SCART výstup s DVD 11 Výstup pro sluchátka Zapojte sluchátka 12 CI IN Propojte výstup CI 13 COMPONENT IN Propojte s výstupem COMPONENT 7

9 8. Funkce dálkového ovladače s klíčem ZAPNUTÍ Stiskněte, pokud chcete TV zapnout nebo vypnout. PMODE Stiskněte pro režim obrázků. SMODE Stiskněte pro režim hudby. NICAM/A2 Opakovaným stisknutím tohoto tlačítka přepínáte mezi NICAM/A2 režimu SLEEP pro režim spánku. 0 ~ 9 Stiskněte nějaké číslo od 0 9 a vyberte si TV kanál, na který se chcete dívat. Televize disponuje funkcí vybavit si poslední kanál, který jste měli spuštění. Pokud chcete kanál změnit, přepněte na jiný kanál. -/-- Stiskněte k výběru programu. Toto tlačítko Vám přepne televizi zpět na kanál, na který jste se dívali, předtím než jste přepnuli. DISPLEJ Stiskněte pro výběr zdroje, a pokud chcete znát podrobnosti o kanálu, na který se díváte. SOURCE Stiskněte pro výběr různých vstupních zdrojů. THUMBSTICK Umožňuje zobrazení menu nastavení na vaší obrazovce dle vašich požadavků. ENTER Stiskněte pro potvrzení výběru. MENU Zobrazuje hlavní menu na obrazovce. 8

10 EXIT Stiskněte pro uzavření hlavní obrazovky (OSD). MUTE/Ztlumení Stiskněte, pokud chcete zvuk vypnout. Stiskněte podruhé, pokud chcete zvuk opět zapnout. VOL +/- Stiskněte pro snížení nebo zvýšení hlasitosti. CH +/- Stiskněte toto tlačítko, pokud chcete přepínat kanály. + přepínání nahoru - přepínání dolů ASPECT / vzhled Stiskněte pro nastavení poměru stran. Barevná tlačítka Slouží pro opravu textů. Text Otevření nebo zavření textů. 8.1 Tlačítka pro Multimédia Play/Pause HOLD Držet text Stop INDEX Pro zobrazení index textu. Stiskněte pro navrácení k předchozí kapitole. SUBPAGE/Podstránka K otevření podstránky. TV/RADIO Stiskněte pro volbu mezi TV a Rádiem. VELIKOST Ke změně velikosti. Stiskněte pro přepnutí na následující kapitole. REVEAL K odhalení skrytého textu. Stiskněte pro posunutí přehrávaného programu vzad. Stiskněte pro posunutí přehrávaného programu vpřed. SUBTITLE/Titulky K zobrazení titulků, textů. 9

11 FAV stiskněte, pokud chcete přidat/odstranit kanál. FAV přepínání dolů v oblíbených kanálech. FAV + přepínání nahoru v oblíbených kanálech. EPG Spustit EPG. LANG - Zobrazí se seznam jazyků zvuku, které jsou k dispozici pro aktuální kanál. REC Menu Stiskněte pro spuštění záznamů. REC ( ) tato funkce je pro digitální televize. TIME SHIFT/Posun času Stiskněte pro přepnutí na program v DTV, který jste sledovali předtím. 8.2 Instalace a výměna baterií Ze zadní strany ovládacího zařízení odstraňte kryt, kde mají být umístěné baterie. Vložte dvě AAA 1.5V baterie. Prosím pozor na správnou polaritu. Nevkládejte do zařízení baterie nové smíchané ze starými. Zavřete kryt. Na dálkovém ovladači je umístěn kontrolní senzor (bezdrátový), používejte jej do vzdálenosti 7 metrů. 10

12 9. EXTERNÍ ZAŘÍZENÍ - PŘIPOJENÍ 9.1 Připojení napájecího kabelu Připojovací kabel, musíte zapojit přesně jak je znázorněno na obrázku. Stiskněte POWER na vaší LED a zapněte (ON). Po připojení Indikátoru napájení se rozsvítí na předním panelu TV, zelené tlačítko. 9.2 Připojení antény Poznámka: Předtím než připojíte nějaké externí zařízení, zařízení vypněte a s ním i hlavní vypínač, a to pro vaši bezpečnost. 11

13 9.3 Výstup AV a jeho připojení Zapojte VIDEO a AUDIO konektor z DVD nebo videorekordéru do AV IN vstupu na televizoru pomocí RCA kabelu. Barvy na vstupu odpovídají barvám konektorů: Video = žlutá, Audio levá = bílá, a Audio pravá = červená. Vyberte AV vstup tlačítkem INPUT. Poznámka: všechny kabely nejsou zahrnuty v balení 9.4 Koaxiální připojení 9.5 Připojení HDMI HDMI (High Definition Multimedia Interface) je první rozhraní digitální spotřební elektroniky, které podporuje nekomprimované standardy. Jeden výstup podporuje jak video tak audio signál. Propojte výstup HDMI s DVD a zapojte jej do zařízení. Vyberte vstupní zdroj HDMI. 12

14 9.6 Připojení Sluchátek K Vaší TV můžete připojit sluchátka, pokud jste v rušivém prostředí. Vložte koncovku sluchátek (velikost 3,5 mm) do zařízení. Poznámka: Dlouhodobé používání sluchátek s vysokou hlasitostí, může poškodit Vás sluch. Po připojení sluchátek nebude vycházet zvuk z reproduktorů. 9.7 Připojení YPbPr -Propojte výstup S-YPbPr s DVD nebo VCR a vstup YPbPr do zařízení. S YPbP budete mít lepší kvalitu než přes VCR výstup. -Propojte výstup Audio s DVD nebo VCR do vstupu Audio na přístroji pomocí RCA kabelu. -Propojte výstup Audio s DVD nebo VCR se vstupem Audio do zařízení pomocí RCA kabelu. -Vložte DVD nebo video kazetu s DVD nebo VCR a stiskněte play. (Zkontrolujte dle manuálu pro DVD nebo VCR). -Vyberte vstup YPbPr zdroj a stiskněte tlačítko INPUT. 13

15 9.6 Připojení Počítače Tato televize disponuje technologií Plug and Play. Televize posílá konfigurační informace (EDID) do počítače pomocí Video Electronics Standard Association (VESA) Display data Channel (DDC) protokol. Propojte výstup RGB na PC s VGA vstupem na televizi. Propojte Audio výstup z počítače a zapojte do PC audio na televizi. Zapněte PC a televizi. Vyberte vstupní zdroj VGA. 1. Nejlepší kvalitu obrazu získáte tak, že si v PC nastavíte grafickou kartu na 1024 x 768@60Hz. 2. Pokud budete používat zvukovou kartu, nastavte zvuk v PC jak je požadováno. 3. Zkontrolujte obraz na TV. Je možné, že bude deformovaný. Pokud je obraz špatný, změňte režim v PC na jinou frekvenci nebo si nastavte jas a kontrast, dokud nebude obraz čistý. Pokud nastavení frekvence není možné na grafické kartě v PC, nechejte si jej nastavit v servisu nebo u výrobce. 10. Výběr vstupního zdroje Základní funkce VSTUP a rozbalí se seznam zdrojů. a vyberte si koncový zdroj, na který se chcete dívat. ENTER a vyberte zdroj. Stiskněte EXIT pro ukončení funkce. 14

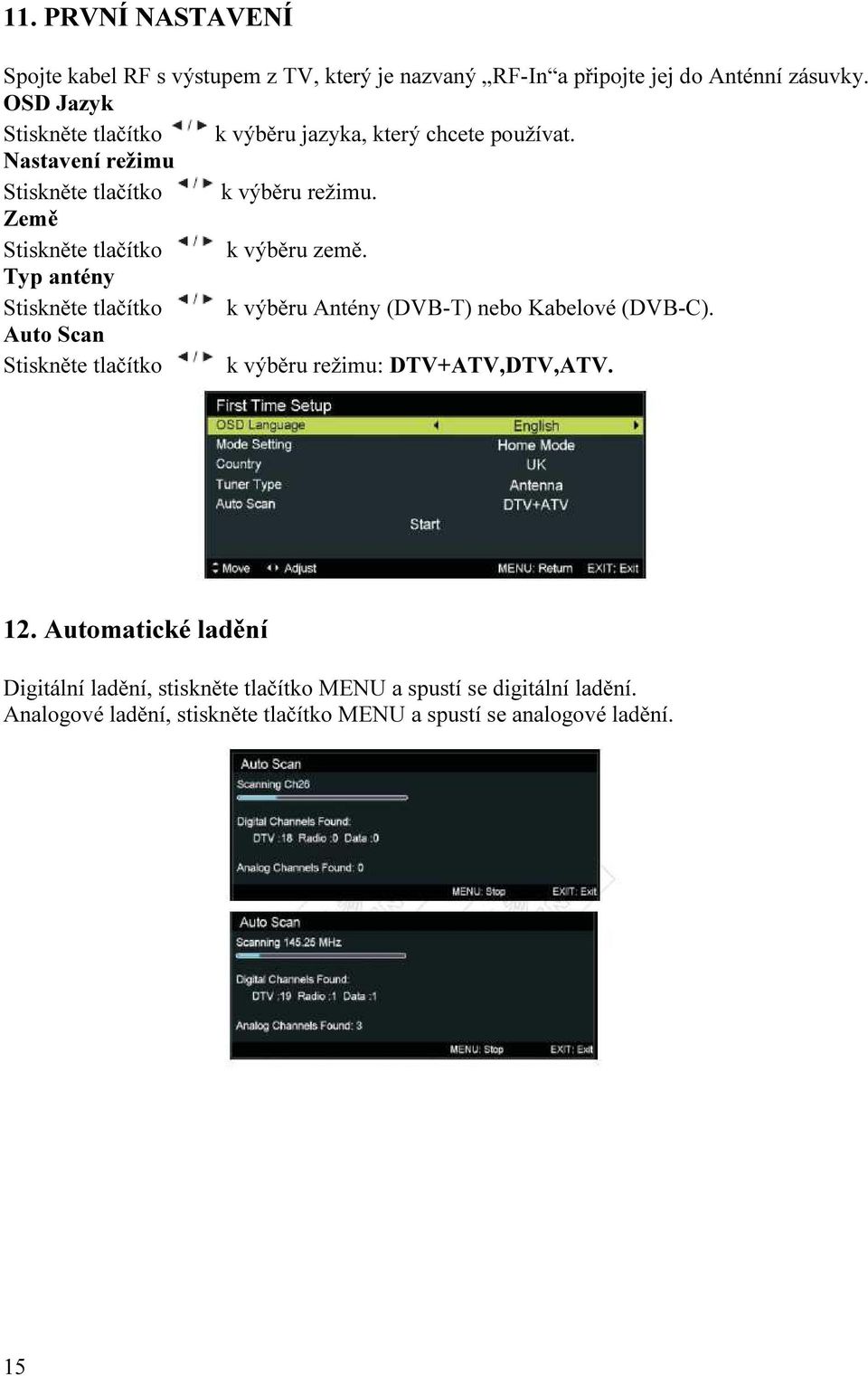

16 11. PRVNÍ NASTAVENÍ Spojte kabel RF s výstupem z TV, který je nazvaný RF-In a připojte jej do Anténní zásuvky. OSD Jazyk k výběru jazyka, který chcete používat. Nastavení režimu k výběru režimu. Země k výběru země. Typ antény k výběru Antény (DVB-T) nebo Kabelové (DVB-C). Auto Scan k výběru režimu: DTV+ATV,DTV,ATV. 12. Automatické ladění Digitální ladění, stiskněte tlačítko MENU a spustí se digitální ladění. Analogové ladění, stiskněte tlačítko MENU a spustí se analogové ladění. 15

17 13. DTV 13.1 Hlavní provozní menu 13.2 Obraz MENU, které se Vám zobrazí na obrazovce. a vyberte složku Obraz v hlavním menu. 1. k výběru možnosti, kterou chcete nastavit. V tomto případě je to složka Obraz. 2. Nastavení potvrďte tlačítkem OK. 3. Poté co dokončíte nastavení, stiskněte tlačítko MENU, uložte si nastavení a vraťte se do předchozího menu. Základní funkce 13.3 Režim Obrazu k výběru funkce Režim obrázku, poté stiskněte tlačítko ENTER a vstupte do podnabídky. pro výběr. Režim obrazu Dynamický, Standardní, Mírný, Vlastní Můžete si měnit kontrast, jas, barvu a ostrost, když je obrázek v Uživatelském režimu. Tip: Můžete stisknout tlačítko PMODE na ovládacím zařízení a změnit nastavení obrázku přímo. Kontrast k nastavení Kontrastu, poté stiskněte ENTER a vstupte do podnabídky. k nastavení. Jas 16

18 k nastavení Jasu, poté stiskněte tlačítko ENTER a vstupte do podnabídky. k nastavení. Barva a vyberte si složku Barva, poté stiskněte ENTER a vstupte do podnabídky. k nastavení. Odstíny barev a vyberte si složku Odstíny barev, poté stiskněte ENTER a vstupte do podnabídky. k nastavení. (dostupný barevný systém je NTSC nebo PAL M). Ostrost a vyberte si složku Ostrost, poté stiskněte ENTER a vstupte do podnabídky. k nastavení. Teplé barvy a vyberte si složku Teplé barvy, poté stiskněte ENTER a vstupte do podnabídky. k nastavení. Standard Vytváří živý obraz. Studený Vytváří lehce modrý obraz. Teplý - vytváří lehce červený obraz. Poměr stran k výběru položky Poměr stran, poté stiskněte tlačítko k výběru. Plný/4:3/Zoom1/Zoom2. Vyberte dostupný formát. Pokročilé nastavení Nastavení pokročilé funkce videa a doladění obrazu. a vyberte Pokročilé nastavení, poté potvrďte ENTER a vstupte do nabídky. NR - Nastavení šumu a vyberte si složku Nastavení šumu, poté stiskněte ENTER a vstupte do podnabídky. k nastavení. Vypnutí vyberte, zda chcete vypnout detekci šumu v obraze. Slabý - rozpoznat a snížit nízký obrazový šum. Střední rozpoznat a středně snížit obrazový šum. Silný rozpoznat a silně snížit obrazový šum. 17

19 Mpeg NR - Nastavení šumu a vyberte si složku Nastavení šumu, poté stiskněte ENTER a vstupte do podnabídky. k nastavení. Vypnutí vyberte, zda chcete vypnout MPEG detekci šumu v obraze. Slabý - rozpoznat a snížit nízký MPEG obrazový šum. Střední rozpoznat a středně snížit MPEG obrazový šum. Silný rozpoznat a silně snížit MPEG obrazový šum. Dynamický kontrast Automatické detailní upravení obrazu a jasu. k výběru dynamického kontrastu, poté stiskněte tlačítko k výběru. (Dostupné kontrasty: vypnutý, slabý, střední, silný) 14. ZVUK MENU, které se Vám zobrazí na obrazovce. a vyberte Zvuk v hlavní nabídce. 1. k výběru možnosti, kterou chcete nastavit. V tomto případě je to složka ZVUK. 2. Nastavení potvrďte tlačítkem ENTER. 3. Poté co dokončíte nastavení, stiskněte tlačítko MENU, uložte si nastavení a vraťte se do předchozího menu Režim zvuku a vyberte Režim zvuku, poté potvrďte tlačítkem ENTER a vstupte do podnabídky. k výběru. (Dostupný zvukový režim: Standard, Hudba, Film, Sport, Uživatelský). Když vyberete Zvuk v uživatelském menu, můžete změnit hodnotu výšek a basů. Tip: Můžete stisknout tlačítko SMODE na ovládacím zařízení a změnit nastavení zvuku přímo. Standard - vytváří vyvážený zvuk ve všech prostředích. Hudba - zachovává původní zvuk. Dobrý pro hudební programy. Vlastní - vyberte, zda chcete upravit nastavení obrazu. Film - zdůraznění výšek a hloubek pro bohatý zvukový zážitek 18

20 Výška zvuku podnabídky. Stiskněte Bass podnabídky. Stiskněte Harmonie podnabídky. Stiskněte a vyberte výška zvuku, poté potvrďte tlačítkem ENTER a vstupte do k výběru času a potvrďte. a vyberte Bass poté potvrďte tlačítkem ENTER a vstupte do k nastavení. a vyberte Harmonie, poté potvrďte tlačítkem ENTER a vstupte do k nastavení. Automatická hlasitost a vyberte Automatická hlasitost, poté potvrďte tlačítkem ENTER a vstupte do podnabídky. Stiskněte k nastavení. Režim SPDIF podnabídky. Stiskněte a vyberte Režim SPDIF, poté potvrďte tlačítkem ENTER a vstupte do k nastavení. EQ nastavení Upravte si křivky 7 pásu ekvalizéru. a vyberte EQ nastavení, poté potvrďte tlačítkem ENTER a vstupte do podnabídky. AVL Automaticky snižuje náhlou změnu hlasitosti, například, když přepínáte na jiný program. a vyberte AVL, poté potvrďte tlačítkem ENTER a vyberte Zapnutí nebo Vypnutí. Audio popis podnabídky. a vyberte Audio popis, poté potvrďte tlačítkem ENTER a vstupte do 19

21 Režim a vyberte Režim, poté potvrďte tlačítkem ENTER a vyberte Zapnutí nebo Vypnutí. Pokud je režim zapnutý, Hlasitost může být upravována uživatelem. Typ zvuku a vyberte Typ zvuku, poté a vyberte. (dostupné typy zvuku: Stereo, Dual I, Dual II, Mix). Poznámka: Rovnováha: Tuto položku si může uživatel upravit přes výstup reproduktoru. Uslyšíte na každé pozici. AVL: tato položka snižuje rozdíl mezi programem a automatickou hlasitostí programu. 15. PROGRAMY MENU a zobrazí se Vám na obrazovce. a vyberte PROGRAM v hlavní nabídce. 1. a vyberte možnost Program v menu nastavte si jej. 2. Potvrďte tlačítkem ENTER pro nastavení. 3. Po dokončení nastavení, MENU pro uložení a vraťte se zpět do hlavního menu Typ ladění a vyberte Typ tuneru, poté a vyberte Anténa nebo kabelovna. Automatické skenování a vyberte Automatické skenování, poté potvrďte tlačítkem ENTER a vstupte do podnabídky. Typ ladění: Anténa Typ ladění: Kabelovka 20

22 15.3 Režim Hotel Aktivní režim Hotel Tento režim si můžete zapnout nebo vypnout. Poznámka: Následující instrukce pro nastavení režimu Hotel, lze použít, pouze pokud je tento režim zapnutý. Max. hlasitost - Nastavte si hlasitost, kterou si můžete upravovat. Standardní hlasitost - Nastavte si standardní hlasitost a pokaždé kdy televizi zapnete, bude hlasitost stejně nastavená a bude to hlasitost 20. Zámek - Uzamkněte si vstupní zdroje. Standardní zdroj - Nastavení výchozího vstupního zdroje při zapnutí TV. Standardní Dtv program - Dostupný pouze, když si nastavíte jako standardní zdroj DTV. Standardní Atv program Dostupný pouze, když si nastavíte jako standardní zdroj ATV. Zálohování USB - Zálohování dat na USB. Obnovení dat z USB Obnovení dat z USB. Obnova Obnovení standardního nastavení režimu Hotel. Povolení a vyberte Povolení, poté a vyberte Zapnutí nebo vypnutí. Uzamknutí programu, Rodičovský zámek apod jsou dostupné pouze, pokud je Povolení zapnuté. Uzamknutí programu a vyberte Uzamknutí programu, poté potvrďte tlačítkem ENTER a vstupte do podnabídky. 21

23 Rodičovský zámek a vyberte Rodičovský zámek, poté a vyberte. Režim Hotel Nové heslo dvakrát zopakujte. Zrušení uzamknutí k výběru režimu Hotel. a vyberte Nové heslo, poté potvrďte ENTER a navolte 4místné číslo, a vyberte zrušení uzamknutí. 16. SYSTÉM UZAMKNUTÍ MENU. a vyberte Systém uzamknutím potvrďte ENTER. 1. k výběru možností, pokud si chcete upravit MENU Uzamknutí. 2. ENTER k úpravě. 3. Po dokončení úprav, stiskněte tlačítko MENU a vraťte se zpět do hlavního menu. Standardním heslem je 0000, pokud zapomenete, jaké heslo jste zvolili, kontaktujte servis. 22

24 17. Informace o signálu a vyberte Informace o signálu, poté potvrďte ENTER a zobrazí se Vám detailní informace o signálu. Tyto informace jsou dostupné pouze, pokud máte televizi spuštěnou přes DTV. Úprava programů podnabídky. a vyberte Úprava programů, potvrďte ENTER a vstupte do Tyto tři tlačítka jsou klíčové pro úpravu programů. Prvně stiskněte a bude zobrazen dotaz, zda chcete program smazat, přemístit nebo přeskočit. Stiskněte Červené tlačítko a k odstranění programu. Stiskněte Zelené tlačítko a vyberte program. (Vaše TV bude přeskakovat programy automaticky, pokud budete mačkat CH+/-). Stiskněte Modré tlačítko k nastavení programů a můžete přemisťovat programy. Poté stiskněte k přemístění na pozici, kterou chcete. Druhým stisknutím modrého tlačítko tuto akci potvrdíte. Běžné rozhraní a vyberte Běžné rozhraní, potvrďte ENTER a vstupte do podnabídky. Dostupné pouze pokud máte CI kartu u DTV. 23

25 Manuální analogové skenování Hledání kanálů manuálně a vyberte analogové manuální ladění, potvrďte ENTER a vstupte do podnabídky. Manuální digitální skenování a vyberte Digitální manuální skenování, potvrďte ENTER a vstupte do podnabídky. Typ tuneru je Anténa Typ tuneru je Kabelovka ID sítě Frekvence Přenosová rychlost Modulace 2556QAM. a vyberte ID sítě: Auto nebo zadejte digitální číslo. a vyberte Frekvence: Auto nebo zadejte digitální číslo. a vyberte Přenosová rychlost: Auto nebo zadejte digitální číslo. a vyberte Modulace: Auto, 16QAM, 32QAM, 64QAM, 128QAM, Start ENTER a začněte vyhledávat programy. Země Stiskněte a vyberte si zemi. 24

26 Režim Typ skenování ID sítě Frekvence Přenosová rychlost a vyberte režim: DTV+A TV, DTV, ATV. a vyberte typ skenování: Pokročilé, Rychlé, Kompletní. a vyberte Síť ID: Auto nebo zadejte digitální číslo. a vyberte Frekvence: Auto nebo zadejte digitální číslo. a vyberte Přenosová rychlost: Auto nebo zadejte digitální číslo. Start ENTER a začněte vyhledávat programy. Jako první budou nalezeny digitální programy, poté analogové programy. Předtím než spustíte automatické vyhledávání programů, vyberte analogovou anténu nebo kabelovku. Špatné nastavení může způsobit, že nebudou nalezeny správné programy. 18. Nabídka nastavení MENU. k nastavení v hlavním menu, poté potvrďte ENTER. 25

27 1. a vyberte možnost úpravy v nastavení menu. 2. Úpravu potvrďte tlačítkem ENTER. 3. Poté co dokončíte úpravy, stiskněte MENU, uložte nastavení a vraťte se zpět, OSD jazyk Vyberte OSD jazyk v menu a nabídka se Vám zobrazí na obrazovce. Standardním jazykem je Angličtina (jako jazyk menu). a vyberte si OSD jazyk, poté stiskněte k výběru. Audio jazyk Vyberte audio jazyk a zobrazí se Vám na obrazovce. Standardním jazykem je Angličtina. a vyberte Audio jazyk, poté potvrďte ENTER a vstupte do podnabídky. a vyberte primární jazyk audio a sekundární jazyk audio. Titulky Vyberte jazyk pro titulky, nabídka se Vám zobrazí na obrazovce. Standardním jazykem je angličtina. a vyberte Titulky, poté potvrďte ENTER a vstupte do podnabídky. Režim a vyberte Režim, poté stiskněte a vyberte si, zda chcete mít titulky vypnuté nebo zapnuté. a vyberte si primární jazyk a sekundární jazyk pro titulky. Sluchové postižení a vyberte program Sluchově postižení, poté stiskněte a vyberte si, zda chcete mít titulky zapnuté nebo vypnuté. 26

28 Teletext Úprava a nastavení Teletextu. Teletext je dostupný pouze pro DTV, ATV, SV a zdroj SCART. a vyberte Teletext, poté potvrďte ENTER a vstupte do podnabídky. U zdroje DTV, stiskněte tlačítko k výběru jazyku pro digitální Teletext a dekódovací jazyk. U zdroje ATV, AV, SV a zdroje SCART, stiskněte tlačítko a vyberte dekódovací jazyk. Nastavení režimu a vyberte režim nastavení. Nastavení času podnabídky. a vyberte nastavení času, poté potvrďte ENTER a vstupte do OSD Časovač a vyberte OSD časovač, poté stiskněte a vyberte. (OSD časovač: vypnutý, 10 sekund, 20 sekund, 30 sekund a 60 sekund) 27

29 Automatický spánek a vyberte automatický spánek, poté potvrďte tlačítkem ENTER a vstupte do podnabídky. Stiskněte k výběru času a potvrďte. Vyberte: vypnuto, 3 hod, 4 hod, 5 hodin. Režim spánku a vyberte, Doba spánku, poté potvrďte tlačítkem ENTER. k výběru. Možnosti: vypnuto, 5 min, 15 min, 30 min, 60 min, 90 min, 120 min, 240 min. Časové pásmo Vyberte časové pásmo. podnabídky. a vyberte možnost časové pásmo, poté potvrďte ENTER a vstupte do Čas a vyberte Čas, potvrďte ENTER a vstupte do podnabídky. Nastavení automatické synchronizace a její vypnutí. Můžete si čas nastavit manuálně. Poznámka: Pokud TV bude vypojena z elektrického proudu, musíte znovu nastavit čas. Nastavení PVR podnabídky. Bude kontrolovat USB. a vyberte nastavení PVR, poté potvrďte ENTER a vstupte do 28

30 a vyberte Správce souborů, potvrďte ENTER a vstupte do podnabídky. seznam zařízení, potvrďte ENTER a vstupte do podnabídky. Plánované nahrávání podnabídky. a vyberte plánované nahrávání, potvrďte ENTER a vstupte do První nastavení a vyberte První nastavení, potvrďte ENTER a vstupte do podnabídky. 29

31 OAD a vyberte OAD, potvrďte ENTER a vstupte do podnabídky. Manuální stahování OAD Manuální stahování OAD, potvrďte ENTER a vstupte do podnabídky. Automatické stahování a vyberte Automatické stahování, poté stiskněte a vyberte zapnutí nebo vypnutí. Reset a vyberte Reset, potvrďte ENTER a vstupte do podnabídky. Pokud si jste jistí smazáním, stiskněte Ano. 19. EPG Menu EPG na dálkovém ovládání a potvrďte Ester. 30

32 Stiskněte Červené tlačítko pro zobrazení předchozích dat. Stiskněte Zelené tlačítko pro zobrazení dalších dat. Stiskněte Žluté tlačítko pro zobrazení, které jste dělali dříve. Stiskněte Modré tlačítko pro nastavení času, který chcete, aby byl uložený v paměti pro shlédnutí programu, který chcete vidět. 20. PC Vstup/INPUT na dálkovém ovládání a vyberte PC. MENU na dálkovém ovládání a menu se zobrazí na obrazovce. na dálkovém ovládání a vyberte Nastavení PC v hlavním menu. 1. na dálkovém ovládání a vyberte si položku, kterou chcete nastavit nebo upravit v Nastavení PC. 2. ENTER na dálkovém ovládání a proveďte úpravu. 3. Po dokončení úprav, stiskněte MENU a vraťte se zpět do hlavní nabídky. Automatické úpravy ENTER k automatické úpravě. Pozice H Horizontální pozice obrazu. Pozice V Vertikální pozice obrazu. Fáze Úprava horizontálních rušivých linek. Hodiny Úprava vertikálních rušivých linek. Poznámka: 1. Ostrost, saturace a pokročilé nastavení v menu Obrazu je neplatné. 2. audio popis a Typ zvuku v menu Zvuk je neplatné. 3. Uzamknutí programů a rodičovský zámek v menu Uzamknutí je neplatné. 4. Jazykové nastavení, titulky, teletext a PVR nastavení v menu Nastavení je neplatné. 5. Režim PC nemá program menu. 31

33 21. ATV/SCART/AV/YPbPr/DVD/HDMI 1. Menu Obrazu a popis jsou stejné jako pro DTV režim. 2. Audio popis a Typ zvuku v menu Zvuk je neplatní. 3. SCART/AV/YPbPr/DVD/HDMI nemá program menu. 4. Rodičovský zámek a uzamknutí programů v menu Uzamknutí je neplatné pro režim SCART/HDMI/AV/YPbPr. Rodičovský zámek je neplatný pro ATV režim. 5. Jazykové nastavení, titulky a PVR nastavení v menu Nastavení jsou neplatné pro SCART/AV/DVD režim. Jazyky, titulky, teletext, PVR nastavení jsou neplatné pro HDMI/YPbPr režim. 6. HDMI má zobrazení v nabídce obrazu. Video je pro vstup DVD. PC pro vstup pro PC. 22. USB 22.1 USB operace Poznámka: Předtím než začnete nastavovat USB menu, zastrčte USB kabel do vstupu pro USB zařízení a v menu zvolte Zdroj USB. a vyberte USB, potvrďte tlačítkem ENTER. tlačítkem ENTER. a vyberte možnost, kterou chcete upravit v USB menu, potvrďte 22.2 Fotografie a vyberte Fotografie v hlavním menu, poté potvrďte tlačítkem ENTER. pro menu, a vraťte se do předchozího menu, pak stiskněte EXIT pro ukončení. a vyberte Disk, jestli se chcete dívat na fotografie z disku. Stiskněte pro výběr k navrácení zpět k předchozímu menu. 32

34 22.3 Hudba a vyberte funkci Hudba, potvrďte tlačítkem OK a vstupte. Po stisknutí tlačítka menu se vrátíte do předchozího menu a tlačítkem exit jej opustíte pro poslech hudby z disku a potvrďte OK. pro navrácení do předchozího menu. Stiskněte pro Hraní nebo Pauzu. Stiskněte pro předchozí skladbu. Stiskněte pro další skladbu. Stiskněte pro posunutí skladby dozadu. Stiskněte pro rychlejší přehrávání skladby. Stiskněte pro zastavení skladby Film a vyberte funkci Film, potvrďte tlačítkem OK a vstupte. Po stisknutí tlačítka menu se vrátíte do předchozího menu a tlačítkem exit jej opustíte. pro spuštění filmu z disku a potvrďte OK. pro navrácení do předchozího menu. 33

35 Stiskněte pro Hraní nebo Pauzu. Stiskněte pro předchozí skladbu. Stiskněte pro další skladbu. Stiskněte pro posunutí skladby dozadu. Stiskněte pro rychlejší přehrávání skladby. Stiskněte pro zastavení skladby Text a vyberte Text v hlavním menu, poté potvrďte tlačítkem ENTER. pro spuštění textu z disku a potvrďte tlačítkem ENTER. pro navrácení do předchozího menu. 34

36 23. Řešení problémů Před tím, než kontaktujete servis, proveďte následující (lehké) kontroly. Pokud problémy stále přetrvávají, odpojte LED. Problém Žádný zvuk ani obraz Obraz jede ale zvuk ne Ovládací zařízení nefunguje Napájení bylo náhle vypnuto Obraz se zobrazuje pomalu, po zapnutí Špatná barva nebo obraz Horizontální/Vertikální mříž nebo třes obrazu Špatný příjem některých programů Čáry nebo pruhy Žádný zvuk z jednoho reproduktoru Možné řešení -zkontrolujte, zda je hlavní zástrčka dobře zastrčena ve zdi. -Zkontrolujte, zda jste stiskli tlačítko Power na přední straně TV zařízení. -Zkontrolujte, zda má obraz nastavený kontrast a jas. -Zkontrolujte hlasitost -Zvuk ztlumen? MUTE. -Zkuste jiný program, protože problém může být v přenosu. -Zkuste, zda jsou kabely dobře zastrčeny -Zkontrolujte, zda mezi ovladačem a televizí nestojí nějaký předmět, který ruší signál -Zkontrolujte, zda máte správně zastrčené baterie (+do+, - do - ) -Vyměňte baterie -Zkuste, zda nemáte nastaven časovač pro vypnutí -Zkontrolujte kontrolku pro napájení. Napájení mohlo být přerušeno. -Toto je normální, obraz je vypnutý během nabíhání televize. Kontaktujte servis, pokud obraz nenaběhne ani po 5 minutách. -Nastavte barvu v menu. -Dodržujte dostatečnou vzdálenost mezi produktem a VCR. Zkuste jiný program, problém může být v přenosu. -Máte dané kabely správně? -Podívejte, jestli máte dobře nastavený jas. -Zkontrolujte místní rušení jako elektrické zařízení nebo nářadí. -Problém může mít státní nebo kabelová TV. Nalaďte si jinou stanici. -Signál je slabý, anténa bere jen slabý signál. -Zkontrolujte zdroje. -Zkontrolujte anténu (můžete otočit anténu) -Nastavte vyvážení v menu. 35

37 Poznámka: toto je problém pro režim VGA. (Pokud máte režim VGA aplikovaný). Problém Signál je mimo dosah Vertikální mříž nebo pruh na pozadí, Horizontální zvuk a nesprávná pozice Barva obrazu je nestabilní nebo jedna barva Možné řešení -Nastavte rozlišení, horizontální frekvence nebo vertikální frekvence. -Pracujte s automatickou konfigurací nebo nastavte hodiny, fáze, nebo H/V pozice. -Zkontrolujte signál. -Přeinstalujte PC video kartu. 24. Údržba Pravidelně televizi čistěte a bude pořád vypadat jako nová. Utírání obrazovky 1. Navlhčete hadřík ve vlažné vodě, pořádně ji vyždímejte a lehce přetřete obrazovku. 2. Ujistěte se, že na televizi nezůstali žádné mokré fleky a kapky. 36

38 Pokyny a informace o nakládání s použitým obalem Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu Tento symbol vyjadřuje, že elektrozařízení nesmí být vyhozeno do komunálního odpadu, ale má být sbíráno odděleně. Od roku 2005 platí zákon, který říká, že takto musí být označena veškerá na trh uvedená elektrozařízení (elektrospotřebiče). V případě, že není možné elektrozařízení takto označit vzhledem k jeho velikosti nebo funkci, označí se grafickým symbolem obal nebo návod k použití nebo záruční list Tento výrobek je v souladu s požadavky směrnic EU. Bezpečnost při používání baterie Nesprávná instalace baterií může způsobit únik elektrolytu a poleptání, vedoucí k poškození počítače. Nekombinujte staré a nové baterie, nebo baterie rozdílného typu. Nevhazujte baterie do ohně. Nevhazujte baterie do běžného komunálního odpadu. Vyhledejte místní recyklační středisko Dodavel: OLPRAN spol. s r.o., Libušina 101, Olomouc, Česká republika 37
