Automatický regulační ventil vody DV-5a Protipožární systémy DN40 až DN200 (1 1/2" až 8") Obecný popis

Transkript

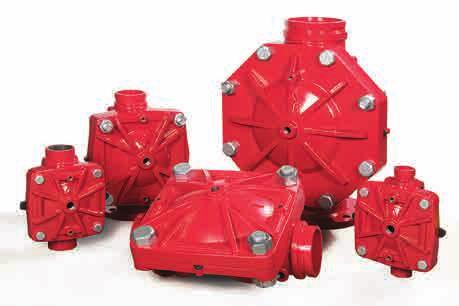

1 Seznam kontaktů Automatický regulační ventil vody DV-5a Protipožární systémy DN40 až DN200 (1 1/2" až ") Obecný popis Automatické regulační ventily vody TYCO DV-5a jsou membránové ventily, které lze používat v protipožárních systémech. Pokud je ventil DV-5a vybaven správným příslušenstvím, jeho konstrukce s dvojitým sedlem rovněž umožňuje aktivaci požární signalizace při spuštění systému. Membránová konstrukce ventilu DV-5a umožňuje externí resetování, díky kterému lze snadno resetovat požární systém, aniž by bylo nutné otevřít kryt otvoru ventilu k ruční úpravě polohy mechanismu klapky a/nebo západky. Ventil resetuje jednoduché opakované natlakování membránové komory. Ventil DV-5a je opatřen vnitřním a vnějším nátěrem, který zajišťuje odolnost vůči korozi. Externí antikorozní odolnost epoxidového nátěru umožňuje použití ventilu DV-5a v korozivních prostředích, která se vyskytují v řadě různých typů zpracovatelských provozů a venkovních instalacích. Ventily DV-5a jsou nabízeny v podobě ventilu DV-5a a samostatně objednávaného částečně předmontovaného příslušenství, jak je znázorněno na obrázku 7, a 9, nebo pro snadnou montáž je ventil DV-5a vybaven kompletním příslušenstvím včetně hlavního systémového řídicího ventilu nebo bez něj. UPOZORNĚNÍ Zde popsané ventily DV-5a musí být namontovány a udržovány v souladu s tímto dokumentem a s příslušnými normami sdružení NATIONAL FIRE PROTECTION ASSOCIATION vedle norem jakýchkoli jiných příslušných úřadů. V opačném případě může být narušena správná funkce těchto zařízení. Majitel nese odpovědnost za to, aby byly jeho protipožární systém a zařízení v náležitém provozním stavu. V případě jakýchkoli dotazů se obraťte na dodavatele, který provedl montáž, nebo na výrobce. Koncová přípojka Vstup Závit Drážka Výstup Závit Drážka Dostupné koncové přípojky a hmotnosti lb/(kg) 1 1/2 (40) 26 (11,) 25 (11,3) 2 (50) 25 (11,3) 25 (11,3) Příruba Drážka Příruba Příruba Jmenovitá velikost ventilu ANSI v palcích (DN) 3 (0) 4 (100) 6 (150) (200) 60 (27,2) 66 (30,0) 72 (32,7) 95 (43,1) 106 (4,1) 116 (52,6) 177 (0,3) 190 (6,2) 204 (92,5) 327 (14,3) 346 (157,0) 365 (165,6) Strana 1 / 34 ČERVENEC 201

2 Strana 2 / 34 Položka Popis Počet Jmen. velikost ventilu ANSI v palcích (DN) 1 1/2 (DN40) 2 (DN50) 3 (DN0) 4 (DN100) 6 (DN150) (DN200) Kat. č. Kat. č. Kat. č. Kat. č. Kat. č. Kat. č. 1 Tělo ventilu 1 N/R N/R N/R N/R N/R N/R 2 Membrána Kryt membrány 1 N/R N/R N/R N/R N/R N/R 4 Šroub s šestihrannou hlavou, krátký 2 a Šroub s šestihrannou hlavou, dlouhý Zvedací podložka 2 b Šestihranná matice Zvedací kroužek Plochá podložka POZNÁMKY: a. Šroub s šestihrannou hlavou, krátký, 6 kusů v sestavách velikosti DN150 a DN200 (6 a palců) b. Zvedací podložka se nepoužívá u sestav velikosti DN40 a DN50 (1 1/2 a 2 palce) c. N/R = nelze vyměnit d. Náhradní díly objednávejte pouze za použití uvedených katalogových čísel. Šroub s šestihrannou hlavou, šestihrannou matici, zvedací podložku nebo zvedací kroužek nezaměňujte za běžný montážní materiál POUZE VENTILY 1 1/2" A 2" OBRÁZEK 1 SESTAVA VENTILU DV-5a A NÁHRADNÍ DÍLY POUZE VENTILY 6" A " Jmenovitá velikost ventilu ANSI Palce (DN) 3 (0) 4 (100) 6 (150) (200) ANSI B16.1 a (Třída 125) Informace o otvorech v přírubě Jmenovité rozměry v palcích a (mm) ISO JIS B 2210 (PN16) b (10K) AS 2129 (Tabulka E) A B N A B N A B N A B N 6,00 (152,4) 7,50 (190,5) 9,50 (241,3) 11,75 (29,5) 0,75 (19,0) 0,75 (19,0) 0, (22,2) 0, (22,2) 4 6,30 (160,0) 7,09 (10,0) 9,45 (240,0) 11,61 (295,0) 0,75 (19,0) 0,75 (19,0) 0,91 (23,0) 0,91 (23,0) 12 5,90 (150,0) 6,9 (175,0) 9,45 (240,0) 11,42 (290,0) 0,59 (15,0) 0,60 (15,0) 0,75 (19,0) 0,75 (19,0) 12 5,75 (146,0) 7,00 (17,0) 9,25 (235,0) 11,50 (292,0) 0,71 (1,0) 0,71 (1,0) 0,7 (22,0) 0,7 (22,0) TABULKA A INFORMACE O OTVORECH V PŘÍRUBĚ 4 Rozm. A Průměr kružnice šroubů Rozm. B Průměr otvoru pro šroub Počet N Počet otvorů pro šrouby POZNÁMKY: a. Stejný otvor jako u ANSI B16.5 (třída 150) a ANSI B16.42 (třída 150) b. Stejný otvor jako u BS 4504, část 3.2 (PN16) a DIN 2532 (PN16)

3 Strana 3 / 34 Otvor Popis otvoru 1 1/2 (DN40) Velikosti otvorů, NPT v palcích dle ANSI B (DN50) 3 (DN0) 4 (DN100) 6 (DN150) P1 Přívod membránové komory 1/2 1/2 1/2 1/2 1/2 1/2 P2 Test tlaku přívodu vody a alarmu 1/2 1/2 1/2 1/2 1/2 1/2 P3 Aktivace alarmu 3/4 3/4 3/4 3/4 3/4 3/4 P4 Automatický vypouštěcí ventil 1/2 1/2 1/2 1/2 1/2 1/2 P5 Odtok systému 3/4 3/4 3/4 3/4 3/4 3/4 P6 Hlavní odtok 3/4 3/4 1 1/ P7 U požárních systémů se systémový přívod vzduchu nepoužívá 1/2 1/2 1/2 1/2 1/2 1/2 (DN200) SYSTÉM OTEVŘEN DO PROSTŘEDÍ PRŮTOK VODY DO SYSTÉMU VENTIL PRŮTOKU VODY, SEDLO MEMBRÁNY MEMBRÁNOVÁ KOMORA PŘÍVOD MEMBRÁNOVÉ KOMORY ZE VSTUPNÍ STRANY UZAVÍRACÍHO VENTILU U ZAPLAVOVACÍCH SYSTÉMŮ JE PŘÍVOD VZDUCHU UZAVŘEN AUTOMATICKÝ VYPOUŠTĚCÍ VENTIL OTEVŘENÝ DO PROSTŘEDÍ TEST TLAKU PŘÍVODU VODY A ALARMU VENTIL PRŮTOKU VODY MEMBRÁNOVÁ KOMORA OTEVŘENÁ DO PROSTŘEDÍ MEMBRÁNA ZASUNUJE OTVOR VENTILU VODNÍHO TOKU TOK VODY POPLACHOVÝM OTVOREM PRO VYVOLÁNÍ POPLACHU AUTOMATICKÝ VYPOUŠTĚCÍ VENTIL UZAVŘEN PŘÍVOD VODY OBRÁZEK 2A NASTAVIT PODMÍNKU ZE SYSTÉMU TOK VODY Z PŘÍVODU VODY OBRÁZEK 2B PROVOZNÍ STAV ZBYTKOVÝ ZE SYSTÉMU VENTIL P RŮTOKU VODY, SEDLO MEMBRÁNY VENTIL PRŮTOKU VODY MEMBRÁNOVÁ KOMORA OTEVŘENÁ DO PROSTŘEDÍ S YSTÉMU OTEVŘEN MEMBRÁNA SE AUTOMATICKY PROHNE DO SVÉ USAZENÉ POLOHY SYSTÉMU OTEVŘEN UZAVŘENÝ PŘÍVOD VODY OBRÁZEK 2C STAV U SYSTÉMU HLAVNÍ OTEVŘEN PŘÍVOD MEMBRÁNOVÉ KOMORY ZE VSTUPNÍ STRANY UZAVÍRACÍHO VENTILU OBRÁZEK 2 FUNKCE VENTILU DV-5a, POŽÁRNÍ SYSTÉMY UZAVŘENÝ PŘÍVOD VODY OBRÁZEK 2D STAV ZBYTKOVÉHO U HLAVNÍ UZAVŘEN

4 Strana 4 / 34 UVEDENÉ ROZMĚRY PLATÍ PRO VŠECHNY KONFIGURACE KONCOVÝCH PŘÍPOJEK DOSTUPNÝCH PRO VELIKOST VENTILU 10 3/16" (260 mm) 1 1/2" (DN40) 10 3/16" (260 mm) 2" (DN50) 13 3/4" (349 mm) 3" (DN0) 16 3/4" (425 mm) 4" (DN100) 22 3/" (569 mm) 6" (DN150) 27 7/16" (697 mm) Technické údaje Schválení Zaregistrováno u UL a C-UL. Povoleno u FM. Schválení VdS* Schválení LPCB Registrace a schválení jsou založeny na tom, že je ventil DV-5a vybaven příslušenstvím, jak je popsáno na obrázcích 7, a 9 (tj. hydraulická, pneumatická a elektrická aktivace). Informace o místních schváleních EMEA získáte u místního distributora. * Schválení VdS je navíc podmíněno instalací komponent zabraňujících vypouštění, které vyžaduje VdS, vybavených sestavami podle tabulky J v kapitole Postup objednávání. Ventil DV-5A Komponenty pro ventily DV-5a velikostí DN40 až DN200 (1 1/2" až ") jsou uvedeny na obrázku 1. Ventily DV-5a jsou určeny pro svislou montáž. Tyto ventily jsou určeny pro provozní tlaky v rozsahu 1,4 až 20,7 bar (20 až 300 psi). Demontážní rozměry jsou znázorněny na obrázku 3. Přírubové přípojky jsou k dispozici s vrtáním dle specifikací ANSI, ISO, AS a JIS (viz tabulka A). Závitové vstupní přípojky a přípojky portů jsou k dispozici se závitem dle NPT nebo ISO 7/1. Přípojky se závitovými otvory jsou opatřeny závitem dle NPT. Příslušenství ventilu Maximální hodnota tlaku: Příslušenství hydraulické aktivace je určeno pro tlak 20,7 bar (300 psi) Příslušenství pneumatické aktivace je určeno pro tlak 17,2 bar (250 psi) Příslušenství elektrické aktivace závisí na samostatně objednávaném elektromagnetickém ventilu podle technického listu TFP210. Když je tlak systému vyšší než 12,1 bar (175 psi), je nutné ve standardní objednávce nahradit tlakoměry kalibrované na 20,7 bar (300 psi), samostatně objednávanými měřiči tlaku vody kalibrovanými na 41,4 bar (600 psi). Pokud místní AHJ vyžaduje doplnění poplachového regulačního ventilu, musí být tímto ventilem, který je na obrázku označen písmenem H na obrázcích 16, 17 a 1, samostatně objednaný, elektronicky kontrolovaný, normálně otevřený ventil. Přípojky externího příslušenství jsou opatřeny závitem dle NPT. Příslušenství EMEA se poskytuje se závitovými adaptéry NPT x ISO 7/1. Ztráta tlaku Viz graf A Detekční systém Viz, podle potřeby, odstavec Hydraulická aktivace, Pneumatická aktivace, nebo Elektrická aktivace. Konstrukční materiály Tělo Tvárná litina s epoxidovou povrchovou úpravou dle ASTM A536-77, jakost Kryt membrány Tvárná litina s epoxidovou povrchovou úpravou dle ASTM A536-77, jakost Membrána EPDM pryž vyztužená polyesterovou tkaninou s povrchovou úpravou z TEFLONU dle ASTM D2000 Upevňovací prvky krytu membrány Ocel se zinkohliníkovou povrchovou úpravou Běžné hardwarové příslušenství Běžné potrubní armatury jsou pozinkované nebo bez povrchové úpravy a jsou tvárné dle normy ASME B16.3. Běžné potrubní vsuvky jsou pozinkované nebo bez povrchové úpravy a mají rozměr Schedule 40 dle normy ASTM A53 nebo A135. Běžné tlakové armatury jsou mosazné dle normy ASTM B16. Běžná trubka je měděná trubka typu L dle normy ASTM B. Použití Ventil TYCO DV-5a je ventil membránového typu, který závisí na tlaku vody v membránové komoře (viz obrázek 2A), aby membrána zůstala uzavřená proti tlaku přívodu vody. Pokud je k provozu nastaven ventil DV-5a, je membránová komora tlakována prostřednictvím přípojek příslušenství ze vstupní strany hlavního regulačního ventilu systému. Při otevření aktivačního zařízení, například elektromagnetického ventilu v příslušenství elektrické aktivace (viz obrázek 6), dojde k odpojení spouštěče s ručním resetem MRA-1. Odpojením MRA-1 se uvolní voda z membránové komory DV-5a rychleji, než je možné vodu doplňovat prostřednictvím omezení 3,2 mm (1/"), které se nachází v přívodním vedení membránové komory. Uvolnění vody prostřednictvím MRA-1 způsobí rychlý pokles tlaku v membránové komoře DV-5a. Silový diferenciál působící prostřednictvím membrány, který ji udržuje v nastavené poloze, je poté omezen pod bod spuštění ventilu. Tlak přívodu vody poté otevře membránu a voda tak může vtéci do potrubí systému a může protékat poplachovým otvorem pro vyvolání poplachů v systému (viz obrázek 2B). " (DN200) OBRÁZEK 3 VENTIL DV-5a DEMONTÁŽNÍ ROZMĚRY

5 Strana 5 / 34 PRŮTOK V LITRECH ZA MINUTU (LPM) (1 GPM = 3 75 LPM) ,0,0 7, JMENOVITÁ TLAKOVÁ ZTRÁTA V LIBRÁCH NA ČTVEREČNÍ PALEC (PSI) 6,0 5,0 4,0 3,0 2,0 1,0 0,9 0, 0,7 0,6 0,5 0,4 1-1/2" (DN40) 2" (DN50) 3" (DN0) 4" (DN100) 6" (DN150) " (DN200) JMENOVITÁ TLAKOVÁ ZTRÁTA V BARECH (1 PSI = 0,0695 BAR) 0, PRŮTOK V GALONECH ZA MINUTU (GPM) GRAF A VENTIL DV-5a ZÁVISLOST POKLESU JMENOVITÉHO TLAKU NA PRŮTOKU Při otevření ventilu DV-5a se otevře spouštěč s ručním resetem MRA-1, který je popsán v technickém listu TFP137, a neustále odvětrává membránovou komoru DV-5a, aby došlo k hydraulickému zajištění DV-5a v odpojené poloze až do ručního resetování. Další informace o aktivačních možnostech naleznete v následujících třech kapitolách: Hydraulická aktivace Pneumatická aktivace Elektrická aktivace

6 Strana 6 / 34 SYSTÉMOVÉ POTRUBÍ S OTEVŘENÝMI TRYSKAMI NEBO SPRINKLERY - NORMÁLNĚ SUCHÉ PŘÍPOJKA PRO KONTROLNÍ TEST (NA HYDRAULICKY NEJNÁROČNĚJŠÍM MÍSTĚ HYDRAULICKÉHO VEDENÍ) DETEKČNÍ SYSTÉM MOKRÝCH SPRINKLERŮ (MIN. 1/2" POTRUBÍ A AUTOMATICKÉ SPRINKLERY) VZDÁLENÁ RUČNÍ ŘÍDICÍ STANICE (JE-LI SPECIFIKOVÁNA) SPÍNAČ ALARMU TLAKU TOKU VODY TLAKOMĚR MEMBRÁNOVÉ KOMORY VENTIL DV-5A VYPOUŠTĚCÍ VENTIL SYSTÉMU (NORMÁLNĚ ZAVŘENÝ) HLAVNÍ VYPOUŠTĚCÍ VENTIL (NORMÁLNĚ ZAVŘENÝ) Hydraulická aktivace Příslušenství pro hydraulickou aktivaci tvoří součást laboratorních schválení ventilů DV-5a. Je nutné k zajištění správné funkce těchto ventilů. S odkazem na obrázek 4, příslušenství pro hydraulickou aktivaci umožňuje připojení detekčního systému, který sestává ze sprinklerů s potrubím pro hydraulickou aktivaci (tepelné hlásiče) a ručních řídicích stanic propojených ocelovým potrubím s minimálním průměrem DN15 (1/2"). Řídicí vedení je připojeno k přípojce potrubí pro hydraulickou aktivaci. Rozměry jsou uvedeny na obrázku 13. PŘÍVODNÍ REGULAČNÍ VENTIL MEMBRÁNOVÉ KOMORY (NORMÁLNĚ OTEVŘENÝ) OMEZENÍ SPOUŠTĚČ S RUČNÍM RESETEM PŘÍVODNÍ PŘÍPOJKA MEMBRÁNOVÉ KOMORY MĚŘIČ TLAKU NA PŘÍVODU VODY OBRÁZEK 4 VENTIL DV-5a SCHÉMA HYDRAULICKÉ AKTIVACE POŽÁRNÍCH SYSTÉMŮ Řídicí sprinklery musí být schválené automatické sprinklery s hrdlem s minimálním K faktorem 5,6 (K faktorem 0). Musí být použity ruční řídicí stanice MC-1 popsané v technickém listu TFP132. Maximální výška potrubí pro hydraulickou aktivaci nad ventilem DV-5a nesmí překročit omezení uvedená v tabulce B jako funkce minimálního přívodního tlaku vody do ventilu DV-5a pro ekvivalentní délku (potrubí plus armatury) řídicího vedení až do 150 metrů (500 stop) k nejvzdálenějšímu řídicímu sprinkleru. PŘÍVOD VODY MÍSTNÍ RUČNÍ ŘÍDICÍ S TANICE HLAVNÍ REGULAČNÍ VENTIL (NORMÁLNĚ OTEVŘENÝ) Musí být zajištěna instalace hrdla s K faktorem 5,6 (K faktorem 0), přípojky pro kontrolní test v hydraulicky nejnáročnějším místě potrubí pro hydraulickou aktivaci (obvykle se nachází vedle nejvyššího a nejvzdálenějšího mokrého řídicího sprinkleru nebo ruční řídicí stanice). POZNÁMKY: Teplotu potrubí pro hydraulickou aktivaci je nutné udržovat minimálně na 4 C (40 F). U potrubí pro hydraulickou aktivaci se jako minimum doporučuje použít potrubí a armatury s vnitřním pozinkováním.

7 Strana 7 / 34 SYSTÉMOVÉ POTRUBÍ S OTEVŘENÝMI TRYSKAMI NEBO SPRINKLERY - NORMÁLNĚ SUCHÉ PŘÍPOJKA PRO KONTROLNÍ TEST (NA NEJVZDÁLENĚJŠÍM MÍSTĚ OD VENTILU DV-5A) SPÍNAČ POPLACHOVÉHO ZAŘÍZENÍ NÍZKÉHO TLAKU PNEUMATICKÝ SPOUŠTĚČ DETEKČNÍ SYSTÉM SUCHÝCH SPRINKLERŮ (MIN. 1/2" POTRUBÍ A AUTOMATICKÉ SPRINKLERY) VZDÁLENÁ RUČNÍ ŘÍDICÍ STANICE (JE-LI SPECIFIKOVÁNA) AUTOMATICKÉ ZAŘÍZENÍ PRO UDRŽOVÁNÍ TLAKU VZDUCHU/DUSÍKU SPÍNAČ ALARMU TLAKU TOKU VODY TLAKOMĚR MEMBRÁNOVÉ KOMORY VENTIL DV-5A VYPOUŠTĚCÍ VENTIL SYSTÉMU (NORMÁLNĚ ZAVŘENÝ) HLAVNÍ VYPOUŠTĚCÍ VENTIL (NORMÁLNĚ ZAVŘENÝ) OMEZENÍ SPOUŠTĚČ S RUČNÍM RESETEM MĚŘIČ TLAKU NA PŘÍVODU VODY PŘÍVODNÍ REGULAČNÍ VENTIL MEMBRÁNOVÉ KOMORY (NORMÁLNĚ OTEVŘENÝ) PŘÍVODNÍ PŘÍPOJKA MEMBRÁNOVÉ KOMORY PŘÍVOD VODY MÍSTNÍ RUČNÍ ŘÍDICÍ STANICE HLAVNÍ REGULAČNÍ VENTIL (NORMÁLNĚ OTEVŘENÝ) Pneumatická aktivace Příslušenství pro pneumatickou aktivaci tvoří součást laboratorních schválení ventilů DV-5a. Je nutné k zajištění správné funkce těchto ventilů. S odkazem na obrázek 5, příslušenství pro pneumatickou aktivaci umožňuje instalaci detekčního systému, který sestává ze sprinklerů s potrubím pro pneumatickou aktivaci (tepelné hlásiče) a ručních řídicích stanic propojených ocelovou trubkou s minimální délkou 17,1 m (56 stop) a průměrem DN15 (1/2"), což je ekvivalentní hodnotě 3400 cm 3 (207 palců 3 ). Potrubí pro pneumatickou aktivaci, které je nutné tlakovat vzduchem nebo dusíkem, je připojeno k přípojce potrubí pro pneumatickou aktivaci. Rozměry jsou uvedeny na obrázku 14. Řídicí sprinklery musí být schválené automatické sprinklery s hrdlem s minimálním K faktorem 5,6 (K faktorem 0). Musí být použity ruční řídicí stanice MC-1 popsané v technickém listu TFP132. Musí být zajištěna instalace přípojky pro kontrolní test s K faktorem 5,6 (K faktorem 0) na nejvzdálenějším místě potrubí pro pneumatickou aktivaci. OBRÁZEK 5 VENTIL DV-5a SCHÉMA PNEUMATICKÉ AKTIVACE POŽÁRNÍCH SYSTÉMŮ Příslušenství pro pneumatickou aktivaci zahrnuje spouštěč pro pneumatickou aktivaci DP-1, který je popsán v technickém listu TFP130. Spouštěč je určen k použití při maximálním řídicím provozním tlaku 3,4 bar (50 psi) a maximálním provozním tlaku přívodu vody 17,2 bar (250 psi). Graf B znázorňuje minimální provozní tlak řídicího potrubí jako funkci přívodního tlaku vody. Tlak pneumatického aktivačního systému musí být automaticky udržován pomocí jednoho z následujících udržovacích zařízení, podle potřeby: Zařízení pro udržování tlaku vzduchu AMD-1 (typ se snižováním tlaku), viz technický list TFP1221 Zařízení pro udržování tlaku vzduchu AMD-2 (typ s řízením kompresoru), viz technický list TFP1231 Zařízení pro udržování tlaku dusíku AMD-3 (typ se snižováním vysokého tlaku), viz technický list TFP1241 Sledování tlaku v pneumatickém aktivačním systému a alarm, který samostatně signalizuje funkci detekčního systému, jsou vybaveny poplachovým spínačem nízkého tlaku, který je nastaven takto: Nastavení alarmu nízkého tlaku přibližně na 0,4 bar (6 psi) pod minimální požadovaný provozní tlak řídicího potrubí, který je uveden na grafu B Nastavení elektrické požární signalizace přibližně na 1,0 bar (15 psi) pod minimální požadovaný provozní tlak řídicího potrubí, který je uveden na grafu B Přetlakový ventil, který jsou součástí příslušenství, je nastaven u výrobce tak, aby se otevřel při tlaku přibližně 3,1 bar (45 psi); v případě potřeby jej však lze na místě nastavit na nižší tlak. Potrubí pro pneumatickou aktivaci musí být vybaveno odtoky v nízkých bodech, které umožní vypuštění kondenzátu. POZNÁMKA: U potrubí pro pneumatickou aktivaci se jako minimum doporučuje použít potrubí a litinové armatury s vnitřním pozinkováním.

8 Strana / 34 SYSTÉMOVÉ POTRUBÍ S OTEVŘENÝMI TRYSKAMI NEBO SPRINKLERY - NORMÁLNĚ SUCHÉ REGULAČNÍ PANEL POŽÁRNÍHO VENTILU (AUTOMATICKÁ ŘÍDICÍ JEDNOTKA SE ZÁLOŽNÍ BATERIÍ) ELEKTRICKÝ DETEKČNÍ SYSTÉM (TYPICKY 24 V DC), TEPELNÉ HLÁSIČE, KOUŘOVÉ HLÁSIČE, RUČNÍ ŘÍDICÍ STANICE ATD. ELEKTROMAGNETICKÝ VENTIL (TYPICKY 24 V DC) NAPÁJECÍ ZDROJ (TYPICKY 120 V AC) SPÍNAČ ALARMU TLAKU TOKU VODY TLAKOMĚR MEMBRÁNOVÉ KOMORY VENTIL DV-5A VYPOUŠTĚCÍ VENTIL SYSTÉMU (NORMÁLNĚ ZAVŘENÝ) HLAVNÍ VYPOUŠTĚCÍ VENTIL (NORMÁLNĚ ZAVŘENÝ) OMEZENÍ POHON S RUČNÍM RESETEM MĚŘIČ TLAKU NA PŘÍVODU VODY PŘÍVODNÍ REGULAČNÍ VENTIL MEMBRÁNOVÉ KOMORY (NORMÁLNĚ OTEVŘENÝ) PŘÍVODNÍ PŘÍPOJKA MEMBRÁNOVÉ KOMORY PŘÍVOD VODY MÍSTNÍ RUČNÍ ŘÍDICÍ STANICE HLAVNÍ REGULAČNÍ VENTIL (NORMÁLNĚ OTEVŘENÝ) Elektrická aktivace Příslušenství pro elektrickou aktivaci tvoří součást laboratorních schválení ventilů DV-5a a je nutné k zajištění jejich správné funkce. Příslušenství pro elektrickou aktivaci se požaduje pro elektrické ovládání ventilu DV-5a pomocí detekčního systému, který se skládá z elektrických přístrojů, jako jsou termostaty citlivé na změny teploty, detektory kouře a/ nebo elektrické ruční řídicí stanice, jak znázorňuje obrázek 6. Rozměry jsou uvedeny na obrázku 15. OBRÁZEK 6 VENTIL DV-5a SCHÉMA ELEKTRICKÉ AKTIVACE POŽÁRNÍCH SYSTÉMŮ POZNÁMKY: Normálně zavřený deaktivovaný elektromagnetický ventil se objednává samostatně a volí se na základě požadovaného laboratorního schválení přijatelného pro kompetentní orgán. Specifická laboratorní schválení jsou uvedena v technickém listu TFP210. Montážní kritéria týkající se soustavy obvodů pro elektrickou aktivaci vyhledejte v platných normách schvalovacího úřadu. Vzhledem k funkci pohonu s ručním resetem MRA-1 musí regulační okruh regulačního panelu typicky zajišťovat pouze deset minut alarmového stavu, který je určen k uvedení elektromagnetického ventilu do otevřeného stavu. Po deseti minutách, kdy by se měl elektromagnetický ventil deaktivovat a zavřít (zejména při provozu se záložní baterií), bude pohon MRA-1 již automaticky otevřený, což membránové komoře DV-5a zabrání v novém natlakování a předejde se nechtěnému zavření DV-5a při požáru.

9 Strana 9 / 34 VLAK VZDUCHU, PSI MINIMÁLNÍ TLAK SYSTÉMOVÉHO VZDUCHU ROZSAH OTEVÍRACÍCH TLAKŮ POHONU POZNÁMKY: Rosný bod vzduchu v řídicím potrubí je nutné udržovat pod nejnižší teplotou okolí, které bude vystaven systém pneumatické aktivace. Hromaděním vody v přípojce řídicího potrubí k pohonu dojde ke snížení tlaku vzduchu, při kterém se pohon otevře, a je možné, že tato skutečnost znemožní správnou funkci. Rovněž proniknutí vlhkosti do řídicích potrubí vystavených teplotám pod bodem mrazu může způsobit hromadění ledu, které by mohlo zabránit správné funkci pohonu. V případech, kdy obsah vlhkosti v přiváděném vzduchu není řádně regulován na nižší než požadovanou hodnotu, je nutné nainstalovat sušič vzduchu. V aplikacích systému pneumatického spouštění, kde je nutné udržovat rosný bod pod -29 C (-20 F) se doporučuje použít zařízení pro udržování tlaku dusíku AMD-3. Podrobnosti viz technický list TFP1241. TLAK PŘÍVODU VODY, PSI GRAF B VENTIL DV-5a POŽADAVKY NA TLAK VZDUCHU V PNEUMATICKÉM POTRUBÍ Tlak na přívodu psi (bar) 1 1 1/2 (DN40) 2 (DN50) Maximální výška řídicího potrubí 2 Stopy (metry) 3 (DN0) 4 (DN100) 6 (DN150) 0 (DN200) 20 (1,4) 13 (4) 13 (4) 4 (1) 9 (3) 12 (4) 15 (5) 40 (2,) 34 (10) 34 (10) 29 (9) 33 (10) 27 () 23 (7) 60 (4,1) 55 (17) 55 (17) 54 (16) 57 (17) 42 (13) 31 (9) 0 (5,5) 76 (23) 76 (23) 79 (24) 1 (25) 57 (17) 39 (12) 100 (6,9) 97 (30) 97 (30) 103 (31) 105 (32) 73 (22) 46 (14) 120 (,3) 11 (36) 11 (36) 12 (39) 129 (39) (27) 54 (16) 140 (9,7) 139 (42) 139 (42) 153 (47) 153 (47) 103 (31) 62 (19) 160 (11,0) 160 (49) 160 (49) 17 (54) 177 (54) 11 (36) 70 (21) 175 (12,1) 172 (52) 172 (52) 1 (57) 195 (59) 131 (40) 75 (23) 200 (13,) 201 (61) 201 (61) 203 (62) 224 (6) 152 (4) 4 (26) 225 (15,5) 226 (69) 226 (69) 219 (67) 254 (77) 173 (53) 92 (2) 250 (17,2) 252 (77) 252 (77) 235 (72) 24 (7) 195 (59) 100 (30) 275 (19,0) 277 (4) 277 (4) 247 (75) 30 (94) 212 (65) 107 (33) 300 (20,7) 303 (92) 303 (92) 266 (1) 347 (106) 237 (72) 124 (3) Poznámky: 1. Pokud se tlak na přívodu mění, vezměte v úvahu minimální očekávanou hodnotu. 2. Maximální výška pilotu pro ekvivalentní délku řídicího potrubí až 500 stop (150 m) (potrubí a armatury). 3. Interpolace mezi datovými body je povolena. TABULKA B VENTIL DV-5A KONSTRUKČNÍ KRITÉRIA HYDRAULICKÉHO PILOTU PRO EKVIVALENTNÍ DÉLKU ŘÍDICÍHO POTRUBÍ DN15 (1/2") AŽ 150 M (500 STOP) (POTRUBÍ A ARMATURY)

10 Strana 10 / 34 Montáž Ventil DV-5a společnosti TYCO musí být namontován v souladu s touto kapitolou. UPOZORNĚNÍ Správné fungování ventilů DV-5a závisí na tom, zda je jejich příslušenství namontováno v souladu s pokyny, které jsou uvedeny v tomto technickém listu. Nebude-li postupováno podle nákresu příslušného příslušenství, může dojít k tomu, že ventil DV-5a nebude fungovat správně. V takovém případě rovněž zaniká platnost schválení a záruky výrobce. Ventil DV-5a musí být namontován na viditelném a snadno přístupném místě. Teplota na místě, kde jsou namontovány ventil DV-5a, související příslušenství a potrubí pro hydraulickou aktivaci musí být udržována minimálně na 4 C (40 F). Zateplení ventilu DV-5a nebo s ním souvisejícího příslušenství není povoleno. Výsledkem zateplení může být tvorba zatvrdlých minerálních usazenin, které jsou schopny zabránit správné funkci ventilu. Ventil DV-5a společnosti TYCO musí být namontován v souladu s následujícími kritérii: Krok 1. Všechny vsuvky, spojky a zařízení musí být před montáží čisté a bez vodního kamene a roztřepených okrajů. Používejte těsnicí přípravek na potrubní závity střídmě a pouze na vnější závity. Krok 2. Ventil DV-5a musí být vybaven příslušenstvím podle jedné z ilustrací příslušenství znázorněných na obrázku 7, nebo 9. Poznámka: Pokud místní AHJ vyžaduje doplnění poplachového regulačního ventilu, musí být tímto ventilem, který je na obrázku označen písmenem H na obrázcích 16, 17 a 1, samostatně objednaný, elektronicky kontrolovaný, normálně otevřený ventil. Krok 3. Je nutné dbát na to, aby pojistné ventily, filtry, kulové ventily atd. byly namontovány tak, aby šipky toku směřovaly správným směrem. Krok 4. Vypouštěcí potrubí vedoucí do odkapního trychtýře musí být namontováno s hladkými ohyby, které nebudou bránit průtoku. Krok 5. Hlavní vypouštěcí ventil a odkapní trychtýř mohou být propojeny za podmínky, že se zpětný ventil nachází alespoň 300 mm (12") pod odkapním trychtýřem. Krok 6. Musí být zajištěn vhodný odvod vypuštěné vody. Vypouštěná voda musí být nasměrována tak, aby nepoškodila majetek nebo neohrozila osoby. Krok 7. Připojte přívodní ventil membránové komory ke vstupní straně hlavního regulačního ventilu systému, aby bylo usnadněno nastavení ventilu DV-5a. Podle potřeby se podívejte na obrázek 16, 17 a 1. Krok. Přípojka pro kontrolní test musí být poskytnuta pro hydraulické nebo pneumatické aktivační systémy, jak je popsáno v kapitole Hydraulická aktivace a Pneumatická aktivace. Krok 9. Zařízení pro udržování tlaku vzduchu, jak je popsáno v kapitole Pneumatická aktivace, musí být poskytnuto pro pneumatickou aktivaci. Krok 10. Sušič, pokud je specifikován pro pneumatickou aktivaci, je nutné nainstalovat mezi odkapním ramenem a zařízením pro udržování tlaku vzduchu. Krok 11. Poplachový spínač nízkého tlaku pro pneumatickou aktivaci je nutné nastavit následovně: Nastavení alarmu nízkého tlaku přibližně na 0,4 bar (6 psi) pod minimální požadovaný provozní tlak řídicího potrubí, který je uveden na grafu B Nastavení elektrické požární signalizace přibližně na 1,0 bar (15 psi) pod minimální požadovaný provozní tlak řídicího potrubí, který je uveden na grafu B Krok 12. Nepoužité přípojky spínače tlakového poplachu musí být zazátkována. Krok 13. Přetlakový ventil, který je součástí příslušenství pro pneumatickou aktivaci, je nastaven u výrobce tak, aby se otevřel při tlaku přibližně 3,1 bar (45 psi), a typicky jej lze použít pro maximální tlak pneumatického aktivačního systému 2, bar (40 psi). Přetlakový ventil je možné resetovat; musí být resetován tak, aby se uvolnil při tlaku, který je v souladu s požadavky kompetentního orgánu. Chcete-li resetovat přetlakový ventil, nejdříve povolte pojistnou matici a poté příslušným způsobem upravte nastavení uzávěru otáčením ve směru hodinových ručiček se tlak zvyšuje, otáčením proti směru hodinových ručiček se tlak snižuje. Po kontrole požadovaného nastavení tlaku znovu utáhněte pojistnou matici. Krok 14. Vedení a elektrické přípojky musejí být provedeny v souladu s platnými normami schvalovacího úřadu. Krok 15. Před provedením hydrostatického testu systému je nutné odtlakovat membránovou komoru DV-5a, automatický vypouštěcí ventil dočasně nahradit zátkou a šrouby krytu membrány rovnoměrně a bezpečně utáhnout do kříže. Po utažení ještě jednou zkontrolujte, zda jsou všechny šrouby krytu membrány bezpečně utaženy. Hodnoty utahovacího momentu jsou uvedeny v tabulce C v kapitole Péče a údržba.

11 Strana 11 / 34 C D A2 P7 P5 P4 A F E C2 J C4 H G P3 P2 P6 A1 P1 A4 C5 B C6 C3 A3 K A6 A4 A5 C1 POUZE VENTILY DN40 (1 1/2") A DN50 (2") Namontujte v pořadí od A do K A7 A Poznámky: 1. Přípojky otvoru P1 až P7 jsou popsány na obrázku Přípojky externího příslušenství C1 až C6 jsou popsány na obrázku Při objednávání předmontovaného ventilu DV-5A s pozinkovaným příslušenstvím nebo předmontovaného ventilu DV-5A s pozinkovaným příslušenstvím a motýlovým ventilem, jsou dodány položky A1 až A, podle velikosti ventilu. 4. Při objednávání příslušenství DV-5A odděleně od ventilu DV-5A se položky A1 až A objednávají samostatně, podle velikosti ventilu. Měřiče tlaku vody pro příslušenství ventilu pro region EMEA se objednávají rovněž samostatně. OBRÁZEK 7 VENTIL DV-5A PŘÍSLUŠENSTVÍ PRO HYDRAULICKOU AKTIVACI POŽÁRNÍCH SYSTÉMŮ ČÁSTEČNĚ PŘEDMONTOVÁNO

12 Strana 12 / 34 C D C2 A2 J C5 H G P3 P2 P7 P4 P5 P6 A1 P1 A5 A C7 F B E C C6 L A3 C3 C4 A4 K A7 A5 A6 C1 POUZE VENTILY DN40 (1 1/2") A DN50 (2") Namontujte v pořadí od A do L A A9 Poznámky: 1. Přípojky otvoru P1 až P7 jsou popsány na obrázku Přípojky externího příslušenství C1 až C jsou popsány na obrázku Při objednávání předmontovaného ventilu DV-5A s pozinkovaným příslušenstvím nebo předmontovaného ventilu DV-5A s pozinkovaným příslušenstvím a motýlovým ventilem, jsou dodány položky A1 až A9, podle velikosti ventilu. 4. Při objednávání příslušenství DV-5A odděleně od ventilu DV-5A se položky A1 až A9 objednávají samostatně, podle velikosti ventilu. Měřiče tlaku vody pro příslušenství ventilu pro region EMEA se objednávají rovněž samostatně. OBRÁZEK VENTIL DV-5A PŘÍSLUŠENSTVÍ PRO PNEUMATICKOU AKTIVACI POŽÁRNÍCH SYSTÉMŮ ČÁSTEČNĚ PŘEDMONTOVÁNO

13 Strana 13 / 34 C D A2 P7 P5 P4 A F E C2 J C3 H G P3 P2 P6 A1 P1 A4 C4 B C5 A6 A3 K A7 A4 A5 C1 POUZE VENTILY DN40 (1 1/2") A DN50 (2") Namontujte v pořadí od A do K A A9 Poznámky: 1. Přípojky otvoru P1 až P7 jsou popsány na obrázku Přípojky externího příslušenství C1 až C5 jsou popsány na obrázku Při objednávání předmontovaného ventilu DV-5A s pozinkovaným příslušenstvím nebo předmontovaného ventilu DV-5A s pozinkovaným příslušenstvím a motýlovým ventilem, jsou dodány položky A1 až A9, podle velikosti ventilu, a položka A9 se dodává jako kat. č , jak je popsáno v technickém listu TFP Při objednávání příslušenství DV-5A odděleně od ventilu DV-5A se položky A1 až A9 objednávají samostatně. Měřiče tlaku vody pro příslušenství ventilu pro region EMEA se objednávají rovněž samostatně. OBRÁZEK 9 VENTIL DV-5A PŘÍSLUŠENSTVÍ PRO ELEKTRICKOU AKTIVACI POŽÁRNÍCH SYSTÉMŮ ČÁSTEČNĚ PŘEDMONTOVÁNO

14 Strana 14 / 34 V2 (ZELENÝ ODSTÍN) V V1 A2 POUZE SCHVÁLENÍ VdS, VIZ POZNÁMKA 5 P7 19 P5 P C C4 A6 44 A4 A5 P3 P A4 A3 C1 A7 P6 P1 A C5 2 A C C Poznámky: 1. Přípojky otvoru P1 až P7 jsou popsány na obrázku Přípojky externího příslušenství C1 až C6 jsou popsány na obrázku Při objednávání předmontovaného ventilu DV-5A s pozinkovaným příslušenstvím nebo předmontovaného ventilu DV-5A s pozinkovaným příslušenstvím a motýlovým ventilem, jsou dodány položky A1 až A, podle velikosti ventilu. 4. Při objednávání příslušenství DV-5A odděleně od ventilu DV-5A se položky A1 až A objednávají samostatně, podle velikosti ventilu. Měřiče tlaku vody pro příslušenství ventilu pro region EMEA se objednávají rovněž samostatně. 5. Pro schválení VdS se požadují komponenty pro vypouštění s prevencí vodního sloupce V1 až V3 POUZE VENTILY DN40 (1 1/2") A DN50 (2") POLOŽ- KA POČET POPIS CH 1 1/2" (DN40) 2" (DN50) 3" (DN0) 4" (DN100) 6" (DN150) " (DN200) 1 1 ZKUŠEBNÍ VENTIL MĚŘIČE 1/4" POHON S RUČNÍM RESETEM MRA RUČNÍ ŘÍDICÍ STANICE MC AUTOMATICKÝ VYPOUŠTĚCÍ VENTIL AD OMEZENÍ PŘÍVODU NAPOUŠTĚNÍ KULOVÝ VENTIL 1/2" PRUŽINOVÝ ZPĚTNÝ VENTIL 1/2" FILTR Y 1/2" ROHOVÝ VENTIL 3/4" ROHOVÝ VENTIL KONEKTOR DRŽÁKU ODKAPNÍHO TRYCHTÝŘE DRŽÁK ODKAPNÍHO TRYCHTÝŘE ODKAPNÍ TRYCHTÝŘ TLAK. ARMATURA 90 1/2" MNPT x POTRUBÍ S VNĚJŠÍM PRŮMĚREM 1/2" 15 1 TLAK. ARMATURA 90 1/2" FNPT x POTRUBÍ S VNĚJŠÍM PRŮMĚREM 1/2" 16 2 KALÍŠKOVÁ ARMATURA 90 1/2" NPT x POTRUBÍ 1/2" KALÍŠKOVÁ ARMATURA 3/4" NPT x POTRUBÍ 3/4" POTRUBNÍ ZÁTKA 1/4" 1/4" 1/4" 1/4" 1/4" 1/4" 19 1 POTRUBNÍ ZÁTKA, S VNITŘNÍM ŠESTIHRANEM 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 20 1 POTRUBNÍ ZÁTKA 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 21 2 SPOJKA 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 22 1 ZÁVITOVÉ KOLENO 1/4" x 90 1/4" x 90 1/4" x 90 1/4" x 90 1/4" x 90 1/4" x KOLENO 1/2" x 45 1/2" x 45 1/2" x 45 1/2" x 45 1/2" x 45 1/2" x KOLENO 1/2" x 90 1/2" x 90 1/2" x 90 1/2" x 90 1/2" x 90 1/2" x T-SPOJKA 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 26 1 REDUKČNÍ T-SPOJKA 1/2" x 1/2" x 1/4" 1/2" x 1/2" x 1/4" 1/2" x 1/2" x 1/4" 1/2" x 1/2" x 1/4" 1/2" x 1/2" x 1/4" 1/2" x 1/2" x 1/4" 27 2 REDUKČNÍ T-SPOJKA 3/4" x 1/2" x 3/4" 3/4" x 1/2" x 3/4" 3/4" x 1/2" x 3/4" 3/4" x 1/2" x 3/4" 3/4" x 1/2" x 3/4" 3/4" x 1/2" x 3/4" 2 1 REDUKČNÍ T-SPOJKA 3/4" x 3/4" x 3/4" 3/4" x 3/4" x 3/4" 1 1/4" x 1 1/4" x 3/4" 2" x 2" x 3/4" 2" x 2" x 3/4" 2" x 2" x 3/4" 29 1 POTRUBNÍ VSUVKA 1/4" x 1 1/2" 1/4" x 1 1/2" 1/4" x 1 1/2" 1/4" x 1 1/2" 1/4" x 1 1/2" 1/4" x 1 1/2" 30 4 POTRUBNÍ VSUVKA 1/2" x 1 1/2" 1/2" x 1 1/2" 1/2" x 1 1/2" 1/2" x 1 1/2" 1/2" x 1 1/2" 1/2" x 1 1/2" 31 1 POTRUBNÍ VSUVKA 1/2" x 2 1/2" 1/2" x 2 1/2" 1/2" x 2 1/2" 1/2" x 2 1/2" 1/2" x 2 1/2" 1/2" x 2 1/2" OBRÁZEK 10 (1 Z 2) VENTILY DV-5a PŘÍSLUŠENSTVÍ PRO HYDRAULICKOU AKTIVACI POŽÁRNÍCH SYSTÉMŮ PODROBNÝ VÝKRES

15 Strana 15 / 34 POLOŽ- KA POČET POPIS CH 1 1/2" (DN40) 2" (DN50) 3" (DN0) 4" (DN100) 6" (DN150) " (DN200) 32 1 POTRUBNÍ VSUVKA 1/2" x 4 1/2" 1/2" x 4 1/2" 1/2" x 4 1/2" 1/2" x 4 1/2" 1/2" x 4 1/2" 1/2" x 4 1/2" 33 1 POTRUBNÍ VSUVKA 1/2" x 2" 1/2" x 2" 1/2" x 2" 1/2" x 2" 1/2" x 2" 1/2" x 2" 34 1 POTRUBNÍ VSUVKA 1/2" x 5" 1/2" x 5" 1/2" x 5" 1/2" x 5" 1/2" x 5" 1/2" x 5" 35 1 POTRUBNÍ VSUVKA 3/4" x 1 1/2" 3/4" x 1 1/2" 3/4" x 1 1/2" 3/4" x 1 1/2" 3/4" x 1 1/2" 3/4" x 1 1/2" 36 1 POTRUBNÍ VSUVKA 3/4" x 4 1/2" 3/4" x 4 1/2" 3/4" x 4 1/2" 3/4" x 4 1/2" 3/4" x 4 1/2" 3/4" x 4 1/2" 37 1 POTRUBÍ, MRA-1 VYPOUŠTĚCÍ POTRUBÍ, MC-2 VYPOUŠTĚCÍ SESTAVA POTRUBÍ, PROPOJENÍ TESTU ALARMU SESTAVA POTRUBÍ, SYSTÉMU POTRUBNÍ VSUVKA 1/2" x 3 1/2" 1/2" x 3 1/2" 1/2" x 4 1/2" 1/2" x 5 1/2" 1/2" x 5 1/2" 1/2" x 6 3/4" 42 1 POTRUBNÍ VSUVKA 1/2" x 5" 1/2" x 5" 1/2" x 5 1/2" 1/2" x 5 1/2" 1/2" x 5 1/2" 1/2" x 6 1/2" 43 1 POTRUBNÍ VSUVKA 1/2" x 5" 1/2" x 5" 1/2" x 4 1/2" 1/2" x 5" 1/2" x 7 1/2" 1/2" x 9 1/2" 44 1 POTRUBNÍ VSUVKA 3/4" x 5" 3/4" x 5" 3/4" x 6" 3/4" x 7" 3/4" x 9" 3/4" x 11 1/2" 45 1 POTRUBNÍ VSUVKA 3/4" x 4 1/2" 3/4" x 4 1/2" 1 1/4" x 3 1/4" 2" x 3" 2" x 3" 2" x 3" 46 1 POTRUBNÍ VSUVKA 3/4" x 6 1/2" 3/4" x 6 1/2" 1 1/4" x 5 1/2" 2" x 5" 2" x 6" 2" x " 47 2 MĚŘIČ TLAKU VODY, 2000 kpa / 300 PSI (AMER/APAC) MĚŘIČ TLAKU VODY, 20 bar / 2000 kpa (EMEA) ŠTÍTEK ŠTÍTEK DRÁTU A1 1 Ventil DV-5A KATALOGOVÁ ČÍSLA PRO VENTIL DV-5A VIZ TABULKA F. A2 A3 A4 1 POPLACHOVÝ SPÍNAČ TLAKU TOKU VODY, PS10-2 (AMER/APAC) POPLACHOVÝ SPÍNAČ TLAKU TOKU VODY, PS10-1 (EMEA) MOTÝLOVÝ VENTIL, 1 1/2" G x G 51024A 51021A 1 MOTÝLOVÝ VENTIL BFV-300, G x G 59300G030WS 59300G040WS 59300G060WS 59300G00WS 2 OBRÁZEK 577, TUHÁ DRÁŽKOVANÁ SPOJKA 57715ACP 57720ACP 1 OBRÁZEK 577, TUHÁ DRÁŽKOVANÁ SPOJKA 57730ACP 57740ACP 57760ACP 5770ACP A5 1 DRÁŽKA x ZÁVITOVÝ VÝSTUP, SVAŘOVANÁ T-SPOJKA A6 1 KALÍŠKOVÁ ARMATURA A7 1 KALÍŠKOVÁ ARMATURA 90 1/2" NPT x POTRUBÍ 1/2" A 1 SESTAVA POTRUBÍ, PŘÍVOD MEMBRÁNOVÉ KOMORY V1 1 REDUKČNÍ POUZDRO 1/2" x 1/4" 1/2" x 1/4" 1/2" x 1/4" 1/2" x 1/4" 1/2" x 1/4" 1/2" x 1/4" V2 1 VĚTRACÍ FITINK 3/32" V3 1 POTRUBÍ, PŘÍSLUŠENSTVÍ VĚTRÁNÍ, POZNÁMKA: CH Běžný hardware Specifikace viz kapitola Konstrukční materiály. OBRÁZEK 10 (2 Z 2) VENTILY DV-5a PŘÍSLUŠENSTVÍ PRO HYDRAULICKOU AKTIVACI POŽÁRNÍCH SYSTÉMŮ PODROBNÝ VÝKRES

16 Strana 16 / V2 (ZELENÝ ODSTÍN) V1 A2 C V C5 A7 52 A5 A6 POUZE SCHVÁLENÍ VdS, VIZ POZNÁMKA P7 C1 22 P5 P6 P4 P3 A P1 C P2 C A A A A C6 33 A C C Poznámky: 1. Přípojky otvoru P1 až P7 jsou popsány na obrázku Přípojky externího příslušenství C1 až C jsou popsány na obrázku Při objednávání předmontovaného ventilu DV-5A s pozinkovaným příslušenstvím nebo předmontovaného ventilu DV-5A s pozinkovaným příslušenstvím a motýlovým ventilem, jsou dodány položky A1 až A9, podle velikosti ventilu. 4. Při objednávání příslušenství DV-5A odděleně od ventilu DV-5A se položky A1 až A9 objednávají samostatně, podle velikosti ventilu. Měřiče tlaku vody pro příslušenství ventilu pro region EMEA se objednávají rovněž samostatně. 5. Pro schválení VdS se požadují komponenty pro vypouštění s prevencí vodního sloupce V1 až V3 POUZE VENTILY DN40 (1 1/2") A DN50 (2") POLOŽ- KA POČET POPIS CH 1 1/2" (DN40) 2" (DN50) 3" (DN0) 4" (DN100) 6" (DN150) " (DN200) 1 2 ZKUŠEBNÍ VENTIL MĚŘIČE 1/4" POHON S RUČNÍM RESETEM MRA RUČNÍ ŘÍDICÍ STANICE MC AUTOMATICKÝ VYPOUŠTĚCÍ VENTIL AD PNEUMATICKÝ POHON DP OMEZENÍ PŘÍVODU NAPOUŠTĚNÍ PŘETLAKOVÝ VENTIL 1/4" KULOVÝ VENTIL 1/2" KULOVÝ VENTIL 1/2" PRUŽINOVÝ ZPĚTNÝ VENTIL 1/2" FILTR Y 1/2" ROHOVÝ VENTIL 3/4" ROHOVÝ VENTIL KONEKTOR DRŽÁKU ODKAPNÍHO TRYCHTÝŘE DRŽÁK ODKAPNÍHO TRYCHTÝŘE ODKAPNÍ TRYCHTÝŘ TLAK. ARMATURA 90 1/2" MNPT x POTRUBÍ S VNĚJŠÍM PRŮMĚREM 1/2" 1 2 TLAK. ARMATURA 90 1/2" FNPT x POTRUBÍ S VNĚJŠÍM PRŮMĚREM 1/2" 19 2 KALÍŠKOVÁ ARMATURA 90 1/2" NPT x POTRUBÍ 1/2" KALÍŠKOVÁ ARMATURA 3/4" NPT x POTRUBÍ 3/4" POTRUBNÍ ZÁTKA 1/4" 1/4" 1/4" 1/4" 1/4" 1/4" 22 1 POTRUBNÍ ZÁTKA, S VNITŘNÍM ŠESTIHRANEM 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 23 1 POTRUBNÍ ZÁTKA 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 24 2 SPOJKA 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 25 1 ZÁVITOVÉ KOLENO 1/4" x 90 1/4" x 90 1/4" x 90 1/4" x 90 1/4" x 90 1/4" x 90 OBRÁZEK 11 (1 Z 2) VENTILY DV-5a PŘÍSLUŠENSTVÍ PRO PNEUMATICKOU AKTIVACI POŽÁRNÍCH SYSTÉMŮ PODROBNÝ VÝKRES

17 Strana 17 / 34 POLOŽ- KA POČET POPIS CH 1 1/2" (DN40) 2" (DN50) 3" (DN0) 4" (DN100) 6" (DN150) " (DN200) 26 1 KOLENO 1/2" x 45 1/2" x 45 1/2" x 45 1/2" x 45 1/2" x 45 1/2" x KOLENO 1/2" x 90 1/2" x 90 1/2" x 90 1/2" x 90 1/2" x 90 1/2" x T-SPOJKA 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 29 2 REDUKČNÍ T-SPOJKA 1/2" x 1/4" x 1/2" 1/2" x 1/4" x 1/2" 1/2" x 1/4" x 1/2" 1/2" x 1/4" x 1/2" 1/2" x 1/4" x 1/2" 1/2" x 1/4" x 1/2" 30 1 REDUKČNÍ T-SPOJKA 1/2" x 1/2" x 1/4" 1/2" x 1/2" x 1/4" 1/2" x 1/2" x 1/4" 1/2" x 1/2" x 1/4" 1/2" x 1/2" x 1/4" 1/2" x 1/2" x 1/4" 31 2 REDUKČNÍ T-SPOJKA 3/4" x 1/2" x 3/4" 3/4" x 1/2" x 3/4" 3/4" x 1/2" x 3/4" 3/4" x 1/2" x 3/4" 3/4" x 1/2" x 3/4" 3/4" x 1/2" x 3/4" 32 1 REDUKČNÍ T-SPOJKA 3/4" x 3/4" x 3/4" 3/4" x 3/4" x 3/4" 1 1/4" x 1 1/4" x 3/4" 2" x 2" x 3/4" 2" x 2" x 3/4" 2" x 2" x 3/4" 33 1 POTRUBNÍ VSUVKA 1/4" x ZAVŘENÁ 1/4" x ZAVŘENÁ 1/4" x ZAVŘENÁ 1/4" x ZAVŘENÁ 1/4" x ZAVŘENÁ 1/4" x ZAVŘENÁ 34 1 POTRUBNÍ VSUVKA 1/4" x 1 1/2" 1/4" x 1 1/2" 1/4" x 1 1/2" 1/4" x 1 1/2" 1/4" x 1 1/2" 1/4" x 1 1/2" 35 5 POTRUBNÍ VSUVKA 1/2" x ZAVŘENÁ 1/2" x ZAVŘENÁ 1/2" x ZAVŘENÁ 1/2" x ZAVŘENÁ 1/2" x ZAVŘENÁ 1/2" x ZAVŘENÁ 36 5 POTRUBNÍ VSUVKA 1/2" x 1 1/2" 1/2" x 1 1/2" 1/2" x 1 1/2" 1/2" x 1 1/2" 1/2" x 1 1/2" 1/2" x 1 1/2" 37 1 POTRUBNÍ VSUVKA 1/2" x 2" 1/2" x 2" 1/2" x 2" 1/2" x 2" 1/2" x 2" 1/2" x 2" 3 1 POTRUBNÍ VSUVKA 1/2" x 2 1/2" 1/2" x 2 1/2" 1/2" x 2 1/2" 1/2" x 2 1/2" 1/2" x 2 1/2" 1/2" x 2 1/2" 39 1 POTRUBNÍ VSUVKA 1/2" x 3" 1/2" x 3" 1/2" x 3" 1/2" x 3" 1/2" x 3" 1/2" x 3" 40 1 POTRUBNÍ VSUVKA 1/2" x 4 1/2" 1/2" x 4 1/2" 1/2" x 4 1/2" 1/2" x 4 1/2" 1/2" x 4 1/2" 1/2" x 4 1/2" 41 1 POTRUBNÍ VSUVKA 1/2" x 5" 1/2" x 5" 1/2" x 5" 1/2" x 5" 1/2" x 5" 1/2" x 5" 42 1 POTRUBNÍ VSUVKA 3/4" x 1 1/2" 3/4" x 1 1/2" 3/4" x 1 1/2" 3/4" x 1 1/2" 3/4" x 1 1/2" 3/4" x 1 1/2" 43 1 POTRUBNÍ VSUVKA 3/4" x 4 1/2" 3/4" x 4 1/2" 3/4" x 4 1/2" 3/4" x 4 1/2" 3/4" x 4 1/2" 3/4" x 4 1/2" 44 1 POTRUBÍ, MRA-1 VYPOUŠTĚCÍ POTRUBÍ, MC-2 VYPOUŠTĚCÍ POTRUBÍ, DP-1 VYPOUŠTĚCÍ SESTAVA POTRUBÍ, PROPOJENÍ TESTU ALARMU SESTAVA POTRUBÍ, SYSTÉMU POTRUBNÍ VSUVKA 1/2" x 3 1/2" 1/2" x 3 1/2" 1/2" x 4 1/2" 1/2" x 5 1/2" 1/2" x 5 1/2" 1/2" x 6 3/4" 50 1 POTRUBNÍ VSUVKA 1/2" x 5" 1/2" x 5" 1/2" x 5 1/2" 1/2" x 5 1/2" 1/2" x 5 1/2" 1/2" x 6 1/2" 51 1 POTRUBNÍ VSUVKA 1/2" x 5" 1/2" x 5" 1/2" x 4 1/2" 1/2" x 5" 1/2" x 7 1/2" 1/2" x 9 1/2" 52 1 POTRUBNÍ VSUVKA 3/4" x 5" 3/4" x 5" 3/4" x 6" 3/4" x 7" 3/4" x 9" 3/4" x 11 1/2" 53 1 POTRUBNÍ VSUVKA 3/4" x 4 1/2" 3/4" x 4 1/2" 1 1/4" x 3 1/4" 2" x 3" 2" x 3" 2" x 3" 54 1 POTRUBNÍ VSUVKA 3/4" x 6 1/2" 3/4" x 6 1/2" 1 1/4" x 5 1/2" 2" x 5" 2" x 6" 2" x " 55 2 MĚŘIČ TLAKU VODY, 2000 kpa / 300 PSI (AMER/APAC) MĚŘIČ TLAKU VODY, 20 bar / 2000 kpa (EMEA) MĚŘIČ TLAKU VZDUCHU, 550 kpa / 0 PSI, OMEZEN NA 250 PSI / 1750 kpa ŠTÍTEK ŠTÍTEK DRÁTU A1 1 Ventil DV-5A KATALOGOVÁ ČÍSLA PRO VENTIL DV-5A VIZ TABULKA F. A2 A3 A4 A5 1 POPLACHOVÝ SPÍNAČ TLAKU TOKU VODY, PS10-2 (AMER/APAC) POPLACHOVÝ SPÍNAČ TLAKU TOKU VODY, PS10-1 (EMEA) POPLACHOVÝ SPÍNAČ NÍZKÉHO TLAKU VZDUCHU, PS40-2 (AMER/APAC) POPLACHOVÝ SPÍNAČ NÍZKÉHO TLAKU VZDUCHU, PS40-1 (EMEA) MOTÝLOVÝ VENTIL, G x G 51024A 51021A 1 MOTÝLOVÝ VENTIL BFV-300, G x G 59300G030WS 59300G040WS 59300G060WS 59300G00WS 2 OBRÁZEK 577, TUHÁ DRÁŽKOVANÁ SPOJKA 57715ACP 57720ACP 1 OBRÁZEK 577, TUHÁ DRÁŽKOVANÁ SPOJKA 57730ACP 57740ACP 57760ACP 5770ACP A6 1 DRÁŽKA x ZÁVITOVÝ VÝSTUP, SVAŘOVANÁ T-SPOJKA A7 1 KALÍŠKOVÁ ARMATURA A 1 KALÍŠKOVÁ ARMATURA 90 1/2" NPT x POTRUBÍ 1/2" A9 1 SESTAVA POTRUBÍ, PŘÍVOD MEMBRÁNOVÉ KOMORY V1 1 REDUKČNÍ POUZDRO 1/2" x 1/4" 1/2" x 1/4" 1/2" x 1/4" 1/2" x 1/4" 1/2" x 1/4" 1/2" x 1/4" V2 1 VĚTRACÍ FITINK 3/32" V3 1 POTRUBÍ, PŘÍSLUŠENSTVÍ VĚTRÁNÍ, POZNÁMKA: CH Běžný hardware Specifikace viz kapitola Konstrukční materiály. OBRÁZEK 11 (2 Z 2) VENTILY DV-5a PŘÍSLUŠENSTVÍ PRO PNEUMATICKOU AKTIVACI POŽÁRNÍCH SYSTÉMŮ PODROBNÝ VÝKRES

18 Strana 1 / 34 V2 (ZELENÝ ODSTÍN) V V1 A2 C C3 A7 46 A4 A5 POUZE SCHVÁLENÍ VdS, VIZ POZNÁMKA 5 P3 P P7 A4 A3 C1 19 A P5 P6 P1 P4 A C4 2 A C5 9 3 A Poznámky: 1. Přípojky otvoru P1 až P7 jsou popsány na obrázku Přípojky externího příslušenství C1 až C5 jsou popsány na obrázku Při objednávání předmontovaného ventilu DV-5A s pozinkovaným příslušenstvím nebo předmontovaného ventilu DV-5A s pozinkovaným příslušenstvím a motýlovým ventilem, jsou dodány položky A1 až A9, podle velikosti ventilu, a položka A6 se dodává jako kat. č , jak je popsáno v technickém listu TFP Při objednávání příslušenství DV-5A odděleně od ventilu DV-5A se položky A1 až A9 objednávají samostatně. Měřiče tlaku vody pro příslušenství ventilu pro region EMEA se objednávají rovněž samostatně. 5. Pro schválení VdS se požadují komponenty pro vypouštění s prevencí vodního sloupce V1 až V3 POUZE VENTILY DN40 (1 1/2") A DN50 (2") POLOŽ- KA POČET POPIS CH 1 1/2" (DN40) 2" (DN50) 3" (DN0) 4" (DN100) 6" (DN150) " (DN200) 1 1 ZKUŠEBNÍ VENTIL MĚŘIČE 1/4" POHON S RUČNÍM RESETEM MRA RUČNÍ ŘÍDICÍ STANICE MC AUTOMATICKÝ VYPOUŠTĚCÍ VENTIL AD OMEZENÍ PŘÍVODU NAPOUŠTĚNÍ KULOVÝ VENTIL 1/2" PRUŽINOVÝ ZPĚTNÝ VENTIL 1/2" FILTR Y 1/2" ROHOVÝ VENTIL 3/4" ROHOVÝ VENTIL KONEKTOR DRŽÁKU ODKAPNÍHO TRYCHTÝŘE DRŽÁK ODKAPNÍHO TRYCHTÝŘE ODKAPNÍ TRYCHTÝŘ TLAK. ARMATURA 90 1/2" MNPT x POTRUBÍ S VNĚJŠÍM PRŮMĚREM 1/2" 15 1 TLAK. ARMATURA 90 1/2" FNPT x POTRUBÍ S VNĚJŠÍM PRŮMĚREM 1/2" 16 2 KALÍŠKOVÁ ARMATURA 90 1/2" NPT x POTRUBÍ 1/2" KALÍŠKOVÁ ARMATURA 3/4" NPT x POTRUBÍ 3/4" POTRUBNÍ ZÁTKA 1/4" 1/4" 1/4" 1/4" 1/4" 1/4" 19 1 POTRUBNÍ ZÁTKA, S VNITŘNÍM ŠESTIHRANEM 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 20 1 POTRUBNÍ ZÁTKA 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 21 2 SPOJKA 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 22 1 ZÁVITOVÉ KOLENO 1/4" x 90 1/4" x 90 1/4" x 90 1/4" x 90 1/4" x 90 1/4" x KOLENO 1/2" x 45 1/2" x 45 1/2" x 45 1/2" x 45 1/2" x 45 1/2" x KOLENO 1/2" x 90 1/2" x 90 1/2" x 90 1/2" x 90 1/2" x 90 1/2" x T-SPOJKA 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 26 1 REDUKČNÍ T-SPOJKA 1/2" x 1/2" x 1/4" 1/2" x 1/2" x 1/4" 1/2" x 1/2" x 1/4" 1/2" x 1/2" x 1/4" 1/2" x 1/2" x 1/4" 1/2" x 1/2" x 1/4" 27 2 REDUKČNÍ T-SPOJKA 3/4" x 1/2" x 3/4" 3/4" x 1/2" x 3/4" 3/4" x 1/2" x 3/4" 3/4" x 1/2" x 3/4" 3/4" x 1/2" x 3/4" 3/4" x 1/2" x 3/4" 2 1 REDUKČNÍ T-SPOJKA 3/4" x 3/4" x 3/4" 3/4" x 3/4" x 3/4" 1 1/4" x 1 1/4" x 3/4" 2" x 2" x 3/4" 2" x 2" x 3/4" 2" x 2" x 3/4" 29 1 POTRUBNÍ VSUVKA 1/4" x 1 1/2" 1/4" x 1 1/2" 1/4" x 1 1/2" 1/4" x 1 1/2" 1/4" x 1 1/2" 1/4" x 1 1/2" 30 1 POTRUBNÍ VSUVKA 1/2" x ZAVŘENÁ 1/2" x ZAVŘENÁ 1/2" x ZAVŘENÁ 1/2" x ZAVŘENÁ 1/2" x ZAVŘENÁ 1/2" x ZAVŘENÁ 31 4 POTRUBNÍ VSUVKA 1/2" x 1 1/2" 1/2" x 1 1/2" 1/2" x 1 1/2" 1/2" x 1 1/2" 1/2" x 1 1/2" 1/2" x 1 1/2" OBRÁZEK 12 (1 Z 2) VENTILY DV-5a PŘÍSLUŠENSTVÍ PRO ELEKTRICKOU AKTIVACI POŽÁRNÍCH SYSTÉMŮ PODROBNÝ VÝKRES

19 Strana 19 / 34 POLOŽ- KA POČET POPIS CH 1 1/2" (DN40) 2" (DN50) 3" (DN0) 4" (DN100) 6" (DN150) " (DN200) 32 1 POTRUBNÍ VSUVKA 1/2" x 2" 1/2" x 2" 1/2" x 2" 1/2" x 2" 1/2" x 2" 1/2" x 2" 33 1 POTRUBNÍ VSUVKA 1/2" x 2 1/2" 1/2" x 2 1/2" 1/2" x 2 1/2" 1/2" x 2 1/2" 1/2" x 2 1/2" 1/2" x 2 1/2" 34 1 POTRUBNÍ VSUVKA 1/2" x 4 1/2" 1/2" x 4 1/2" 1/2" x 4 1/2" 1/2" x 4 1/2" 1/2" x 4 1/2" 1/2" x 4 1/2" 35 1 POTRUBNÍ VSUVKA 1/2" x 5" 1/2" x 5" 1/2" x 5" 1/2" x 5" 1/2" x 5" 1/2" x 5" 36 1 POTRUBNÍ VSUVKA 3/4" x 1 1/2" 3/4" x 1 1/2" 3/4" x 1 1/2" 3/4" x 1 1/2" 3/4" x 1 1/2" 3/4" x 1 1/2" 37 1 POTRUBNÍ VSUVKA 3/4" x 4 1/2" 3/4" x 4 1/2" 3/4" x 4 1/2" 3/4" x 4 1/2" 3/4" x 4 1/2" 3/4" x 4 1/2" 3 1 POTRUBÍ, MRA-1 VYPOUŠTĚCÍ POTRUBÍ, MC-2 VYPOUŠTĚCÍ POTRUBÍ, SOLENOID, VYPOUŠTĚCÍ SESTAVA POTRUBÍ, PROPOJENÍ TESTU ALARMU SESTAVA POTRUBÍ, SYSTÉMU POTRUBNÍ VSUVKA 1/2" x 3 1/2" 1/2" x 3 1/2" 1/2" x 4 1/2" 1/2" x 5 1/2" 1/2" x 5 1/2" 1/2" x 6 3/4" 44 1 POTRUBNÍ VSUVKA 1/2" x 5" 1/2" x 5" 1/2" x 5 1/2" 1/2" x 5 1/2" 1/2" x 5 1/2" 1/2" x 6 1/2" 45 1 POTRUBNÍ VSUVKA 1/2" x 5" 1/2" x 5" 1/2" x 4 1/2" 1/2" x 5" 1/2" x 7 1/2" 1/2" x 9 1/2" 46 1 POTRUBNÍ VSUVKA 3/4" x 5" 3/4" x 5" 3/4" x 6" 3/4" x 7" 3/4" x 9" 3/4" x 11 1/2" 47 1 POTRUBNÍ VSUVKA 3/4" x 4 1/2" 3/4" x 4 1/2" 1 1/4" x 3 1/4" 2" x 3" 2" x 3" 2" x 3" 4 1 POTRUBNÍ VSUVKA 3/4" x 6 1/2" 3/4" x 6 1/2" 1 1/4" x 5 1/2" 2" x 5" 2" x 6" 2" x " 49 2 MĚŘIČ TLAKU VODY, 2000 kpa / 300 PSI (AMER/APAC) MĚŘIČ TLAKU VODY, 20 bar / 2000 kpa (EMEA) ŠTÍTEK ŠTÍTEK DRÁTU A1 1 Ventil DV-5A KATALOGOVÁ ČÍSLA PRO VENTIL DV-5A VIZ TABULKA F. A2 1 POPLACHOVÝ SPÍNAČ TLAKU TOKU VODY, PS10-2 (AMER/ APAC) A2 1 POPLACHOVÝ SPÍNAČ TLAKU TOKU VODY, PS10-1 (EMEA) A3 1 MOTÝLOVÝ VENTIL, G x G 51024A 51021A A3 1 MOTÝLOVÝ VENTIL BFV-300, G x G 59300G030WS 59300G040WS 59300G060WS 59300G00WS A4 2 OBRÁZEK 577, TUHÁ DRÁŽKOVANÁ SPOJKA 57715ACP 57720ACP A4 1 OBRÁZEK 577, TUHÁ DRÁŽKOVANÁ SPOJKA 57730ACP 57740ACP 57760ACP 5770ACP A5 1 DRÁŽKA x ZÁVITOVÝ VÝSTUP, SVAŘOVANÁ T-SPOJKA A6 1 ELEKTROMAGNETICKÝ VENTIL, NORMÁLNĚ ZAVŘENÝ VIZ TFP210 VIZ TFP210 VIZ TFP210 VIZ TFP210 VIZ TFP210 VIZ TFP210 A7 1 KALÍŠKOVÁ ARMATURA A 1 KALÍŠKOVÁ ARMATURA 90 1/2" NPT x POTRUBÍ 1/2" A9 1 SESTAVA POTRUBÍ, PŘÍVOD MEMBRÁNOVÉ KOMORY V1 1 REDUKČNÍ POUZDRO 1/2" x 1/4" 1/2" x 1/4" 1/2" x 1/4" 1/2" x 1/4" 1/2" x 1/4" 1/2" x 1/4" V2 1 VĚTRACÍ FITINK 3/32" V3 1 POTRUBÍ, PŘÍSLUŠENSTVÍ VĚTRÁNÍ, POZNÁMKA: CH Běžný hardware Specifikace viz kapitola Konstrukční materiály. OBRÁZEK 12 (2 Z 2) VENTILY DV-5a PŘÍSLUŠENSTVÍ PRO ELEKTRICKOU AKTIVACI POŽÁRNÍCH SYSTÉMŮ PODROBNÝ VÝKRES
