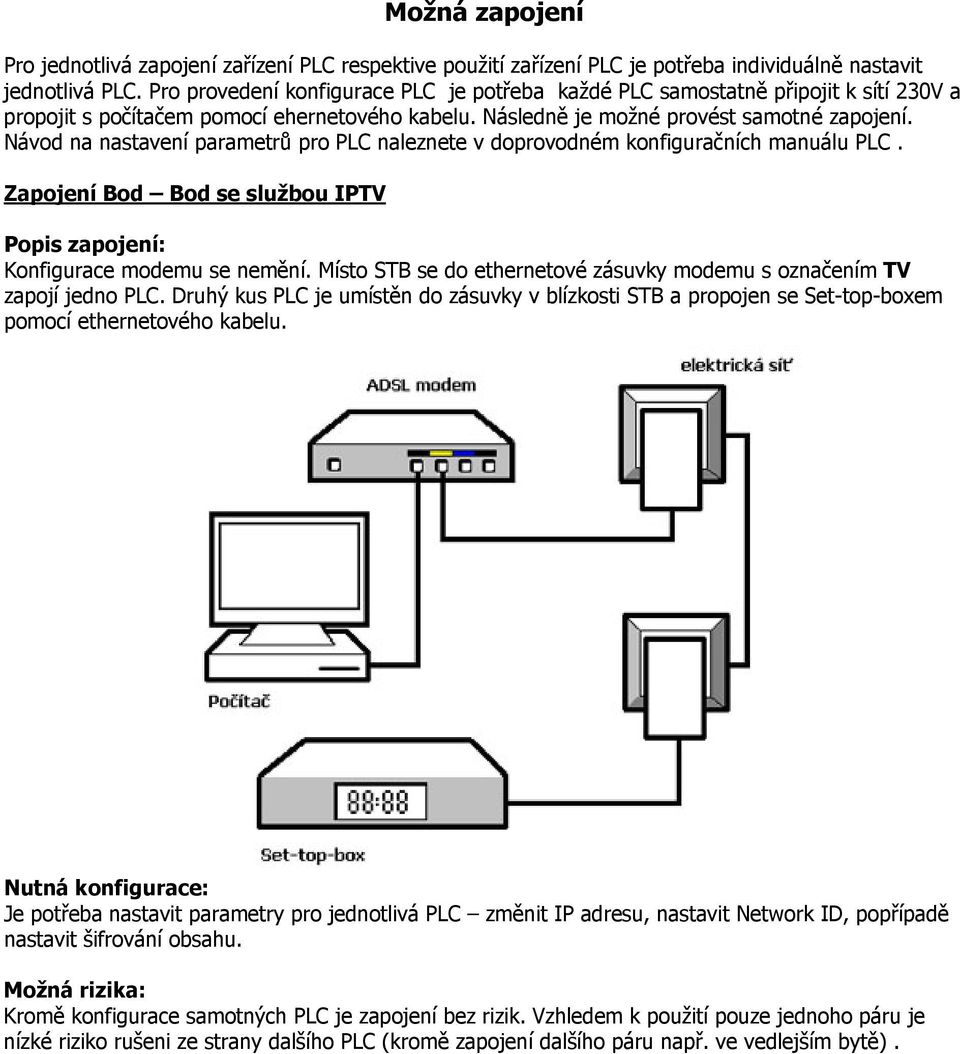

1 Možná zapojení Pro jednotlivá zapojení zařízení PLC respektive použití zařízení PLC je potřeba individuálně nastavit jednotlivá PLC. Pro provedení konfigurace PLC je potřeba každé PLC samostatně připojit k sítí 230V a propojit s počítačem pomocí ehernetového kabelu. Následně je možné provést samotné zapojení. Návod na nastavení parametrů pro PLC naleznete v doprovodném konfiguračních manuálu PLC. Zapojení Bod Bod se službou IPTV Konfigurace modemu se nemění. Místo STB se do ethernetové zásuvky modemu s označením TV zapojí jedno PLC. Druhý kus PLC je umístěn do zásuvky v blízkosti STB a propojen se Set-top-boxem pomocí ethernetového kabelu. Je potřeba nastavit parametry pro jednotlivá PLC změnit IP adresu, nastavit Network ID, popřípadě nastavit šifrování obsahu. Kromě konfigurace samotných PLC je zapojení bez rizik. Vzhledem k použití pouze jednoho páru je nízké riziko rušeni ze strany dalšího PLC (kromě zapojení dalšího páru např. ve vedlejším bytě).

Návod na nastavení parametrů pro PLC naleznete v doprovodném konfiguračních manuálu PLC. Zapojení Bod Bod se službou IPTV Konfigurace modemu se nemění.

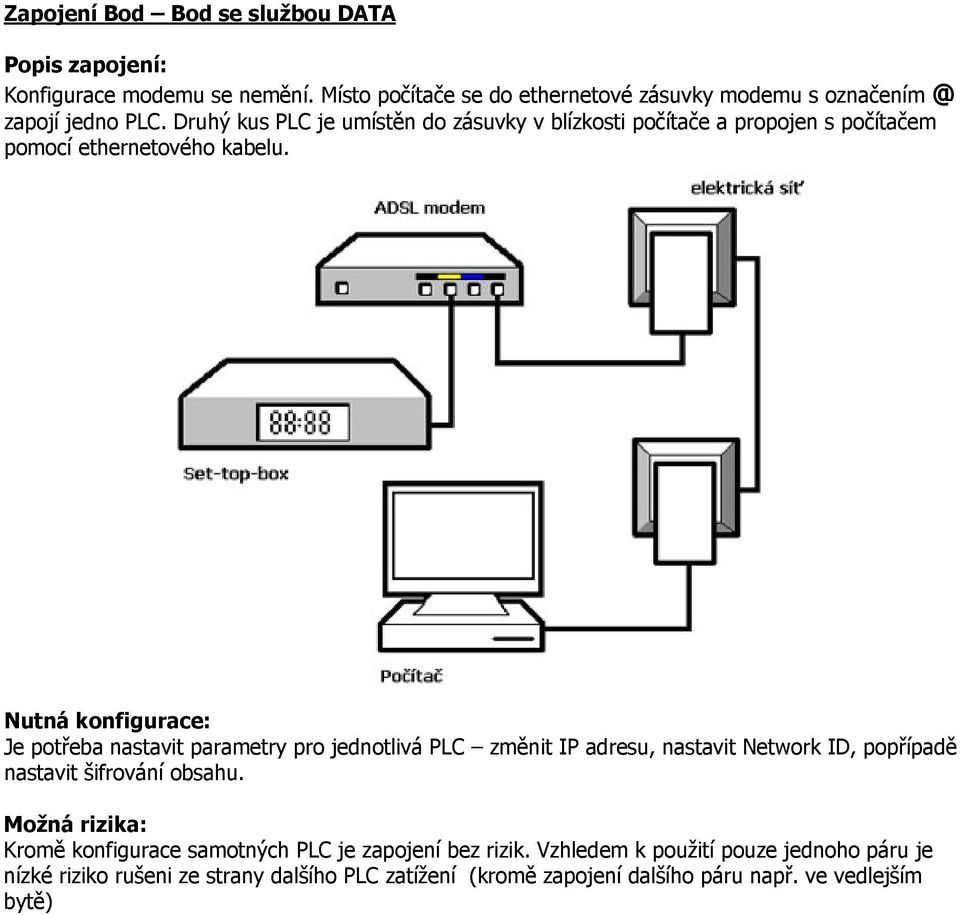

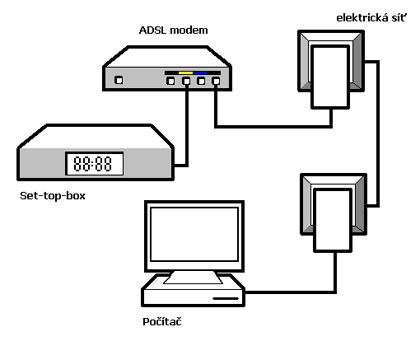

Zapojení Bod Bod se službou DATA zapojí jedno PLC. Druhý kus PLC je umístěn do zásuvky v blízkosti počítače a propojen s počítačem pomocí ethernetového kabelu.

2 Zapojení Bod Bod se službou DATA zapojí jedno PLC. Druhý kus PLC je umístěn do zásuvky v blízkosti počítače a propojen s počítačem pomocí ethernetového kabelu. Je potřeba nastavit parametry pro jednotlivá PLC změnit IP adresu, nastavit Network ID, popřípadě nastavit šifrování obsahu. Kromě konfigurace samotných PLC je zapojení bez rizik. Vzhledem k použití pouze jednoho páru je nízké riziko rušeni ze strany dalšího PLC zatížení (kromě zapojení dalšího páru např. ve vedlejším bytě)

Je potřeba nastavit parametry pro jednotlivá PLC změnit IP adresu, nastavit Network ID, popřípadě nastavit šifrování

Zapojení dvou samostatných sítí Bod Bod se službou DATA a IPTV zapojí PLC prvního páru (sítě DATA ). Místo STB se do ethernetové zásuvky modemu s označením TV zapojí PLC druhého páru (sítě IPTV ).

3 Zapojení dvou samostatných sítí Bod Bod se službou DATA a IPTV zapojí PLC prvního páru (sítě DATA ). Místo STB se do ethernetové zásuvky modemu s označením TV zapojí PLC druhého páru (sítě IPTV ).Druhý kus prvního páru PLC je umístěn do zásuvky v blízkosti počítače a propojen s počítačem pomocí ethernetového kabelu. Druhý kus druhého páru PLC je umístěn do zásuvky v blízkosti STB a propojen se Set-top-boxem pomocí ethernetového kabelu. popřípadě nastavit šifrování obsahu. Pro každou síť je potřeba nastavit individuální Network ID. Možná rizika a nevýhody: Kromě konfigurace samotných PLC je zapojení bez rizik. Vzhledem k použití více kusů PLC se snižuje fyzická propustnost mezi jednotlivými body. Snížení propustnosti mohou ovlivnit také jiná PLC zapojená např. ve vedlejším bytě. Varianta dvou samostatných sítí také zvyšuje náklad na zapojení. V mnoha případech se uživatel bude potýkat s nedostatkem zásuvek 230V. Je tedy vysoká pravděpodobnost použití prodlužívacích šňůr, které následně zhoršují fyzickou propustnost sítě. Přidaný kus PLC rovněž zvyšuje spotřebu elektrické energie.

Druhý kus druhého páru PLC je umístěn do zásuvky v blízkosti STB a propojen se Set-top-boxem pomocí ethernetového kabelu. popřípadě nastavit šifrování obsahu.

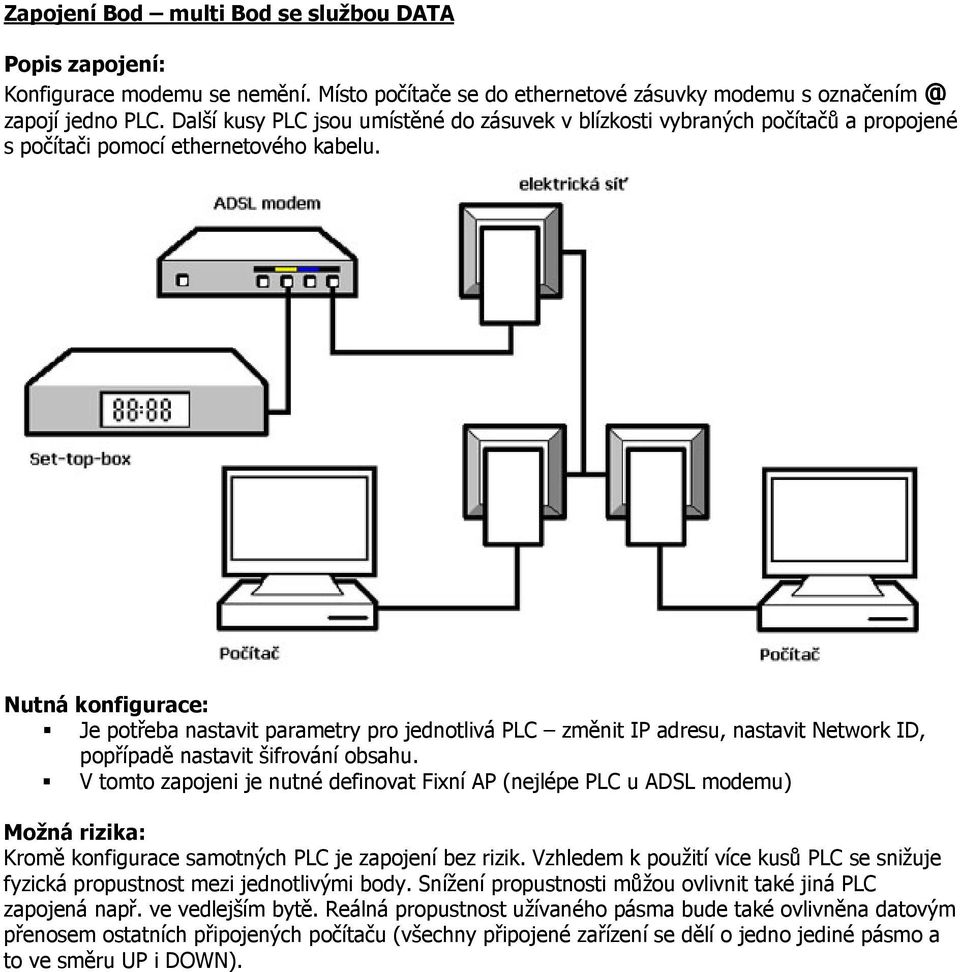

Zapojení Bod multi Bod se službou DATA zapojí jedno PLC. Další kusy PLC jsou umístěné do zásuvek v blízkosti vybraných počítačů a propojené s počítači pomocí ethernetového kabelu.

4 Zapojení Bod multi Bod se službou DATA zapojí jedno PLC. Další kusy PLC jsou umístěné do zásuvek v blízkosti vybraných počítačů a propojené s počítači pomocí ethernetového kabelu. popřípadě nastavit šifrování obsahu. V tomto zapojeni je nutné definovat Fixní AP (nejlépe PLC u ADSL modemu) Kromě konfigurace samotných PLC je zapojení bez rizik. Vzhledem k použití více kusů PLC se snižuje fyzická propustnost mezi jednotlivými body. Snížení propustnosti můžou ovlivnit také jiná PLC zapojená např. ve vedlejším bytě. Reálná propustnost užívaného pásma bude také ovlivněna datovým přenosem ostatních připojených počítaču (všechny připojené zařízení se dělí o jedno jediné pásmo a to ve směru UP i DOWN).

V tomto zapojeni je nutné definovat Fixní AP (nejlépe PLC u ADSL modemu) Kromě konfigurace samotných PLC je zapojení bez rizik.

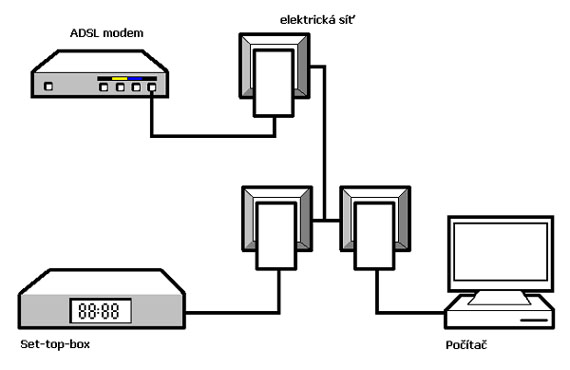

Zapojení Bod multi Bod se službou IPTV+DATA Je nutné změnit konfiguraci modemu vypnout port mapping, povolit IGMP snooping, vypnout DHCP. Počítače v lokální síti musí mít nastavené pevné IP adresy.

5 Zapojení Bod multi Bod se službou IPTV+DATA Je nutné změnit konfiguraci modemu vypnout port mapping, povolit IGMP snooping, vypnout DHCP. Počítače v lokální síti musí mít nastavené pevné IP adresy. Do kterékoli ethernetové zásuvky modemu se zapojí jedno PLC. Další kusy PLC jsou umístěné do zásuvek v blízkosti vybraného počítače a Settop-boxu. Tyto PLC jsou následně propojené s počítačem a Set-top-boxem pomocí ethernetového kabelu. popřípadě nastavit šifrování obsahu, IGMP Aware Multicast a Priority (QoS). V tomto zapojeni je nutné definovat Fixní AP (nejlépe PLC u ADSL modemu) Je nutné změnit konfiguraci modemu vypnout port mapping, povolit IGMP snooping, vypnout DHCP. Počítače v lokální síti musí mít nastavené pevné IP adresy. Kromě základní konfigurace samotných PLC je zvýšeným rizikem rozšířená konfigurace Priorit a změna nastavení v modemu. V případě nevypnutí DHCP Serveru na modemu dojde k zablokování služby IPTV. Vzhledem k použití více kusů PLC se snižuje fyzická propustnost mezi jednotlivými body. Snížení propustnosti můžou ovlivnit také jiná PLC zapojená např. ve vedlejším bytě. Reálná propustnost užívaného pásma bude také ovlivněna datovým přenosem ostatních připojených počítaču (všechny připojené zařízení se dělí o jedno jediné pásmo a to ve směru UP i DOWN). V případě IPTV muže mít datový tok mezi jednotlivými počítači vliv na kvalitu multimediálního obsahu (např. pokud je špatně nastaven QoS).

Tyto PLC jsou následně propojené s počítačem a Set-top-boxem pomocí ethernetového kabelu. popřípadě nastavit šifrování obsahu, IGMP Aware Multicast a Priority (QoS).
