1 CO JE NOVÉHO SOLIDWORKS ENTERPRISE PDM 2014

2 Obsah Právní ustanovení...3 Úvod Automatizovaná správa mezipaměti...7 Sloučená oznámení Opožděno ve stavu...8 Filtr příjemců dynamických oznámení...11 Extrahování skrytých kusovníků SolidWorks...12 Pružná možnost Vždy pracovat s aktuální verzí souborů...13 Flexibilní načítání odkazovaných souborů během vyzvednutí...13 Zvýšení výkonu pracovního postupu...14 Procházení struktur stromu...14 Uživatelem definované vlastní sloupce...15 Porovnání verzí odkazovaných souborů...15 Proměnné nezávislé na verzi a přechody pracovního postupu...16 Viditelnost výstrahy rychlé informace o potomku v rodičovských sestavách

3 Právní ustanovení , Dassault Systèmes SolidWorks Corporation, součást skupiny Dassault Systèmes S.A., 175 Wyman Street, Waltham, Massachusetts USA. Všecha práva vyhrazena. Informace obsažené v tomto dokumentu a předmětný software se mohou bez předchozího upozornění změnit a neměly by proto být považovány za závazky společnosti Dassault Systemes SolidWorks Corporation (DS SolidWorks). Žádný z materiálů nesmí být kopírován ani šířen v jakékoli podobě či jakýmkoli způsobem, elektronicky či ručně, bez výslovného písemného svolení společnosti DS SolidWorks. Software, jehož se tento dokument týká, je šířen na základě licence a lze jej používat nebo kopírovat pouze v souladu s podmínkami licence. Veškeré záruky vztahující se k softwaru a dokumentaci k němu poskytnuté společností DS SolidWorks jsou upraveny v licenční smlouvě a žádné informace uvedené v tomto dokumentu nebo z něj vyplývající nesmí být považovány za změnu či doplnění těchto podmínek, včetně záruk v licenční smlouvě. Patentová oznámení Strojní 3D CAD software SolidWorks je chráněn patenty USA , , , , , , , , , , , , , , , , , , , a zahraničními patenty (např. EP B1 a JP ). Software edrawings je chráněn patenty USA ; a kanadským patentem V USA a jiných zemích probíhá vyřizování dalších patentů. Ochranné známky a názvy produktů pro produkty a služby SolidWorks SolidWorks, 3D ContentCentral, 3D PartStream.NET, edrawings a logo edrawings jsou registrované ochranné známky a FeatureManager je registrovaná ochranná známka ve společném vlastnictví společnosti DS SolidWorks. CircuitWorks, FloXpress, PhotoView 360 a TolAnalyst jsou ochranné známky společnosti DS SolidWorks. FeatureWorks je registrovanou ochrannou značkou společnosti Geometric Ltd. SolidWorks 2014, SolidWorks Standard, SolidWorks Professional, SolidWorks Premium,, SolidWorks Workgroup PDM, SolidWorks Simulation, SolidWorks Flow Simulation, edrawings, edrawings Professional, SolidWorks Sustainability, SolidWorks Plastics, SolidWorks Electrical a SolidWorks Compose jsou názvy produktů společnosti DS SolidWorks. Ostatní značky či názvy výrobků jsou ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. KOMERČNÍ POČÍTAČOVÝ SOFTWARE CHRÁNĚNO PATENTY Tento software je komerční zboží podle definice v zákoně 48 C.F.R (říjen 1995). Sestává z komerčního počítačového softwaru a komerční softwarové dokumentace tak, jak jsou tyto pojmy použity v zákoně 48 C.F.R (SEPT 1995), a je poskytován americké 3

4 vládě za účelem (a) pořízení pro správní úřady, v souladu se zásadami zákona 48 C.F.R ; nebo (b) pořízení pro útvary Ministerstva obrany v souladu se zásadami zákona 48 C.F.R (červen 1995) a (červen 1995). V případě, že obdržíte objednávku jakéhokoli úřadu americké vlády na tento software s právy, které překračují práva stanovená ve výše uvedeném paragrafu, oznámíte společnosti DS SolidWorks rozsah této žádosti a DS SolidWorks během pěti (5) pracovních dnů dle vlastního výhradního uvážení rozhodne, zda žádosti vyhoví, nebo ji odmítne. Smluvní strana/výrobce: Dassault Systèmes SolidWorks Corporation, 175 Wyman Street, Waltham, Massachusetts USA. Autorské doložky pro produkty SolidWorks Standard, Premium, Professional a vzdělávací verzi Součásti tohoto softwaru Siemens Product Lifecycle Management Software Inc. Všechna práva vyhrazena. Tato práce obsahuje následující software, který je majetkem společnosti Siemens Industry Software Limited: D-Cubed 2D DCM Siemens Industry Software Limited. Všecha práva vyhrazena. D-Cubed 3D DCM Siemens Industry Software Limited. Všecha práva vyhrazena. D-Cubed PGM Siemens Industry Software Limited. Všecha práva vyhrazena. D-Cubed CDM Siemens Industry Software Limited. Všecha práva vyhrazena. D-Cubed AEM Siemens Industry Software Limited. Všecha práva vyhrazena. Součásti tohoto softwaru Geometric Ltd. Součásti tohoto softwaru zahrnují PhysX by NVIDIA, Součásti tohoto softwaru Luxology, LLC. Všechna práva vyhrazena, patenty čekají na vyřízení. Součásti tohoto softwaru DriveWorks Ltd. Copyright Adobe Systems Inc. a držitelé její licence. Všechna práva vyhrazena. Chráněno patenty USA 5,929,866; 5,943,063; 6,289,364; 6,563,502; 6,639,593; 6,754,382; probíhá vyřizování dalších patentů. Adobe, logo Adobe, Acrobat, logo Adobe PDF, Distiller a Reader jsou registrovanými ochrannými známkami nebo ochrannými známkami společnosti Adobe Systems Inc. v USA a dalších zemích. Další informace o autorských právech na software DS SolidWorks najdete v části Nápověda > O aplikaci SolidWorks. Autorská práva pro produkty SolidWorks Simulation Části tohoto softwaru 2008 Solversoft Corporation. PCGLSS Computational Applications and System Integration Inc. Všechna práva vyhrazena. Autorská práva pro produkt Outside In Viewer Technology, Oracle 2011, Microsoft Corporation. Všechna práva vyhrazena. 4

5 Autorská práva pro produkty edrawings Součásti tohoto softwaru Tech Soft 3D. Části tohoto softwaru Jean-Loup Gailly and Mark Adler. Součásti tohoto softwaru Dconnexion. Součásti tohoto softwaru Open Design Alliance. Všechna práva vyhrazena. Části tohoto softwaru Spatial Corporation. Software edrawings for Windows je částečně založen na práci Independent JPEG Group. Součásti softwaru edrawings for ipad , Silicon Graphics Systems, Inc. Součásti softwaru edrawings for ipad Apple Computer Inc. 5

6 Úvod Tato příručka popisuje nové a změněné funkce programu SolidWorks Enterprise PDM ve verzi Komu je kniha určena Tato příručka je určena pro pokročilé uživatele programu. 6

7 1 K dispozici jako odděleně prodávaný produkt, který lze použít v softwaru SolidWorks Standard, SolidWorks Professional nebo SolidWorks Premium. Tato kapitola obsahuje následující témata: Automatizovaná správa mezipaměti Sloučená oznámení Opožděno ve stavu Filtr příjemců dynamických oznámení Extrahování skrytých kusovníků SolidWorks Pružná možnost Vždy pracovat s aktuální verzí souborů Flexibilní načítání odkazovaných souborů během vyzvednutí Zvýšení výkonu pracovního postupu Procházení struktur stromu Uživatelem definované vlastní sloupce Porovnání verzí odkazovaných souborů Proměnné nezávislé na verzi a přechody pracovního postupu Viditelnost výstrahy rychlé informace o potomku v rodičovských sestavách Automatizovaná správa mezipaměti Dvě možnosti v dialogových oknech vlastností Uživatel a Skupina umožní správcům upravit profily uživatelů a nastavit chování ukládání do mezipaměti. Tyto možnosti automatizují obnovování a promazávání místní mezipaměti na stanovených složkách. Například pokud ukládáte složky knihovny návrhů SolidWorks v úschovně, aby se zajistilo, že uživatelé mají aktuální verzi daných souborů, je možné stanovit, že když se uživatelé přihlásí, mezipaměť se u těchto složek automaticky obnoví. Stránka Možnosti mezipaměti dialogových oken vlastností uživatele a skupiny obsahuje následující možnosti: Vymazat mezipaměť při odhlášení Automaticky vymaže místní mezipaměť při odhlášení. To odstraní nepotřebné soubory, zmenší velikost mezipaměti a zvýší bezpečnost na počítačích používaných více uživateli. Když se uživatelé odhlásí, modul Enterprise PDM vymaže mezipaměť všech složek s tímto nastavením pomocí automatizované verze příkazu Vymazat místní mezipaměť. Mezipaměť se také vymaže, když se uživatelé rozhodnou pracovat offline nebo když uživatelé vypnou počítače bez odhlášení. 7

8 Obnovit paměť při přihlášení Zajistí, že uživatelé budou mít nejnovější verzi položek jako šablony souborů CAD nebo knihovny norem pokaždé, když se přihlásí. Když se uživatelé přihlásí, provede modul Enterprise PDM pro všechny složky s tímto nastavením automatizovanou verzi příkazu Načíst aktuální. Modul Enterprise PDM aktualizuje starší verze souborů v mezipaměti uživatele a načte aktuální verze souborů, které v mezipaměti uživatele nejsou. Správci mohou nastavit možnosti mezipaměti pro jednotlivé uživatele nebo pro skupiny. Když je uživatel součástí skupiny, pro kterou byly nastaveny možnosti mezipaměti, odrazí se nastavení skupiny ve vlastnostech uživatelů. Sloučená oznámení Opožděno ve stavu Aby se snížil počet jednotlivých oznámení, která uživatelé dostávají, seskupuje modul Enterprise PDM všechna oznámení Opožděno ve stavu, ke kterým dojde za stanovený časový interval, a odesílá jediný obsahující podrobnosti o souborech, které splňují kritéria Opožděno ve stavu. Správci či uživatelé mohou nakonfigurovat oznámení složky tak, aby uživatele upozornily, když soubory ve složce byly po stanovenou dobu ve stavu pracovního postupu. Tato oznámení se nazývají jako oznámení Opožděno ve stavu. Dříve se zasílaly samostatné y pro každý soubor, který splňoval kritéria Opožděno ve stavu. 8

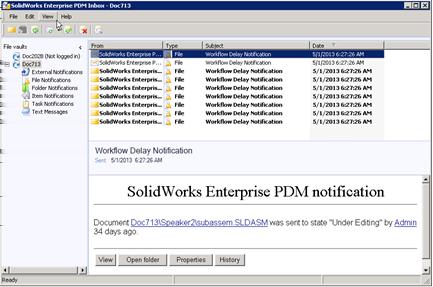

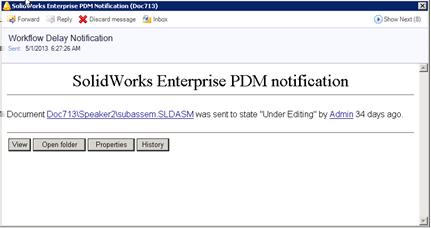

9 Aby získali podrobnosti o všech souborech, které byly definovány jako opožděné ve stavu, museli uživatelé otevřít všechna oznámení klepnutím na možnost Zobrazit další nebo otevřením každého oznámení v Doručené poště. 9

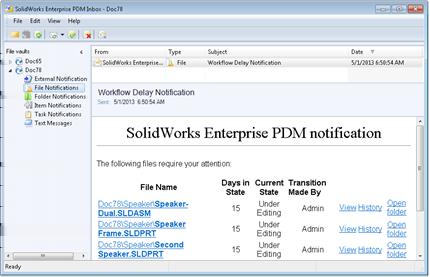

10 Nyní jsou všechny opožděné soubory uvedeny v jediném oznámení. Složka Doručená pošta obsahuje tuto jednu zprávu. 10

11 Oznámení obsahuje pro každý soubor tyto informace: Název souboru Dny ve stavu Aktuální stav Přechody vytvořené uživatelem Zobrazit Historie Otevřít složku Klepnutím na odkaz se otevře soubor v příslušném editoru. Doba, po kterou je soubor v aktuálním stavu. Aktuální stav pracovního postupu. Uživatel, který provedl poslední změnu stavu. Otevře soubory SolidWorks v aplikaci edrawings. Ostatní soubory se otevřou v prohlížeči souborů SolidWorks Enterprise PDM. Otevře dialogové okno Historie pro soubor, který je přidružený k oznámení. Otevře složku obsahující soubor v novém okně aplikace Průzkumník. Filtr příjemců dynamických oznámení Filtr pro příjemce dynamických oznámení v dialogovém okně Provést přechod zjednodušuje výběr uživatelů, pokud má společnost příliš mnoho uživatelů určených pro dynamické oznamování. Tento filtr je podobný filtru editoru pracovního postupu pro přidání členů rolí a příjemců oznámení. Zatímco uživatelé zadávají alfanumerické znaky do pole Filtr, aktualizují se výsledky v seznamu příjemců dynamicky. Když uživatelé vybírají názvy z výsledků filtru, zůstanou tyto názvy i při zadávání dalšího filtrovacího řetězce. 11

12 Aplikovaný první filtrovací řetězec Vybraný uživatel Aplikovaný druhý filtrovací řetězec Extrahování skrytých kusovníků SolidWorks V aplikaci SolidWorks je možné na výkresu či sestavě skrýt kusovníky, aby vás nerušily. Přesto můžete v modulu Enterprise PDM potřebovat přístup ke kusovníku SolidWorks, 12

13 aby bylo možné exportovat pozice a jiné informace do jiných aplikací, např. systému MRP/ERP. Povolení doplňku Enterprise PDM vždy extrahovat skryté kusovníky: Klepněte na možnost Zobrazení > Možnosti > Extrahovat skrytý kusovník ze souborů SolidWorks při odevzdání. Když odevzdáváte soubory SolidWorks se skrytými kusovníky, software kusovníky vyextrahuje do doplňku Enterprise PDM jako kusovníky SolidWorks. Pružná možnost Vždy pracovat s aktuální verzí souborů Správci mohou uživatelům, kteří pracují v doplňku SolidWorks, udělit přístup ke starším verzím souborů i tehdy, když je povoleno nastavení Vždy pracovat s aktuální verzí souborů. Možnost Umožnit v aplikaci SolidWorks příkaz Načíst verzi umožní uživatelům přístup ke konkrétním verzím souborů v doplňku SolidWorks těmito způsoby: Rozbalení plovoucího stromu Načíst v panelu nástrojů podokna úloh SolidWorks Enterprise PDM Klepnutí pravým tlačítkem na soubor v podokně úloh a klepnutím na možnost Načíst Klepnutí pravým tlačítkem na soubor ve správci FeatureManager a klepnutí na možnost Načíst Klepnutí na možnost Enterprise PDM > Načíst Klepnutí pravým tlačítkem na součást v grafické ploše a klepnutím na možnost Načíst Tato nabídka se nachází na záložce Dialog referencí dialogového okna Nastavení při výběru možnosti Vždy pracovat s aktuální verzí souborů. Flexibilní načítání odkazovaných souborů během vyzvednutí Správci mohou nakonfigurovat uživatelská nastavení a specifikovat tak, jak dialogové okno Vyzvednout zachází s odkazovanými soubory. Uživatelé většinou chtějí pracovat s aktuální verzí souborů. Někteří uživatelé ale potřebují pracovat se sestavami, které používají starší verze odkazů, které si uložili do mezipaměti, místo nejnovější verze souborů v úschovně. Upravená stránka Dialog referencí na dialogové stránce Nastavení uživatele a skupiny umožňuje správci stanovit, jestli se budou referenční soubory pro položku Načíst aktuální v dialogovém okně Vyzvednout vybírat automaticky nebo ne. Obsahuje tuto možnost, která je výchozí: Automaticky vybrat odkazované soubory, aby se při vyzvednutí načetly aktuální. Aby se při vyzvednutí zachovala verze odkazovaného v mezipaměti, je nutné tuto možnost zrušit. Pokud tuto možnost povolíte, je možné nastavit tyto podmínky: 13

14 Vždy pracovat s aktuální verzí souborů. Načte při zobrazování nebo otevíraní souborů do místního pohledu úschovny jejich nejnovější dostupnou verzi. Tato nabídka se dříve nacházela na záložce Explorer v okně Nastavení v části Různé. Umožnit v aplikaci SolidWorks příkaz Načíst verzi. Tato položka je dostupná pouze, pokud zvolíte možnost Vždy pracovat s aktuální verzí souborů. Umožní v aplikaci SolidWorks příkaz Načíst verzi, který načte starší verze otevřených souborů. Vyzvednout soubory bez zobrazení dialogu vyzvednutí. Zabrání zobrazení dialogového okna Vyzvednout, pokud vyzvedáváte soubory s odkazy. Software vyzvedne pouze vybrané soubory. Všechny odkazované soubory musí uživatelé vyzvednout samostatně. Zkuste vyzvednou všechny referované soubory při vyzvedávání referujícího souboru. Když uživatelé vyzvedávají soubory s odkazy na jiné soubory, jsou odkazované soubory také označeny pro vyzvednutí (je-li to možné). Pokud aktivujete i možnost pro tiché vyzvednutí souborů, vyzvednutí rodičovských souborů automaticky vyzvedne i všechny odkazované soubory. Zvýšení výkonu pracovního postupu Doba potřebná pro změnu stadia pracovního postupu v prostředích s vysokou latencí byla významně zkrácena. Zkrácení doby závisí na počtu akcí, které se během přechodu provádějí, a na délce latence. K největšímu zlepšení dochází v systémech s nejdelší latencí. Procházení struktur stromu Struktury stromu odkazů udržované doplňkem Enterprise PDM jsou často rozsáhlé a obsahují mnoho úrovní. Nové ovládací prvky v dialogových oknech a kartách náhledu procházení těmito strukturami usnadňují. Do doplňkového modulu Enterprise PDM 2014 byly doplněny následující pomůcky pro procházení. V dialogových oknech Odevzdat, Vyzvednout, Strom kopírování a Změnit stav: Ovládací prvek Jen nejvyšší úroveň / Zobrazit všechny úrovně umožňuje zobrazit jen nejvyšší úroveň struktury stromu nebo celou strukturu stromu. Šipky rozbalení a složení ve struktuře stromu umožňují rozbalit a složit jednotlivé uzly stromu. 14

15 Šipky Další varování a Předchozí varování v panelech nástrojů v dialogových oknech vás přesměrují přímo na varování. Možnost zapnout druhou sadu zaškrtávacích polí rodičovského uzlu na každé úrovni podsestavy umožňuje vybrat nebo zrušit výběr všech zaškrtávacích polí pro daný uzel. Na kartách Obsahuje a Kde jsou použity: Šipky rozbalení a složení ve struktuře stromu umožňují rozbalit a složit jednotlivé uzly stromu. Uživatelem definované vlastní sloupce Pro usnadnění práce v dialogových oknech a na kartách Náhled je možné přidat sloupce založené na proměnných Enterprise PDM. Zobrazení dialogového okna je také možné přeuspořádat přetažením záhlaví sloupců. Například pokud vaše společnost organizuje dokumenty podle čísel dílů a ne podle názvů souborů, je možné přidat sloupec, ve kterém se bude zobrazovat Číslo dílu. Vlastní sloupce je možné přidat do dialogových oken Odevzdat, Vyzvednout, Beze změny odevzdat a Kopírovat strom a na kartu Náhled Obsahy a Kde je použit. Přidání vlastního sloupce do dialogového okna Vyzvednout: V Průzkumníkovi Windows vyberte soubory na vyzvednutí a klepněte na možnost Akce > Vyzvednout. V dialogovém okně klepněte pravým tlačítkem kamkoliv v záhlavích tabulky. Objeví se seznam standardních záhlaví. Znaky zaškrtnutí označují, která záhlaví se aktuálně zobrazují. Ve spodní části seznamu klepněte na možnost Více. V dialogovém okně Vybrat sloupce přejděte k proměnné, kterou chcete použít, a vyberte ji. Klepněte na tlačítko OK. Na pravé straně dialogového okna se zobrazí nový sloupec, který používá jako záhlaví danou proměnnou. Klepněte na sloupec a přetáhněte ho na požadované místo. Porovnání verzí odkazovaných souborů V doplňkovém modulu Enterprise PDM pro SolidWorks je možné nastavit, aby mezi informace zobrazované v podokně úloh patřil i sloupec Verze reference. Tento sloupec zobrazuje verzi souboru, na který odkazuje sestava, v porovnání s nejnovější verzí stejného souboru v databázi. Pokud sestava odkazuje na verzi souboru, která není nejnovější verzí v databázi, zobrazí se navíc ikona rychlé informace. Když pracujete se sestavou, která obsahuje mnoho podsestav, může vám tato informace pomoci s rozhodnutím, jestli podsestavu vyzvednout a obnovit tak, aby odkazovala na nejnovější verzi návrhu. 15

16 Proměnné nezávislé na verzi a přechody pracovního postupu Když do karty dat souboru zahrnete i proměnné nezávislé na verzi, je možné použít k aktualizaci obsahu proměnné přechod pracovního postupu bez vytvoření nové verze souboru. Správci musí nejprve proměnné nakonfigurovat tak, aby byly nezávislé na verzi, a poté vytvořit přechod pracovního postupu, který zahrnuje úkony, které nastavují hodnotu proměnných. Když uživatelé spustí přechod pracovního postupu změnou stavu souboru, aktualizují se hodnoty proměnných, ale není vytvořena verze souboru, pokud neexistují jiné úkony nastavení proměnných pro proměnné závislé na verzi. Viditelnost výstrahy rychlé informace o potomku v rodičovských sestavách Výstrahy rychlé informace o potomku v doplňkovém modulu Enterprise PDM SolidWorks označují stav souboru SolidWorks v relaci a jeho odkazů. Tyto ikony se nyní zobrazují na nejvyšší úrovni sestavy pro všechny soubory na nižších úrovních. Dříve se ikony zobrazovaly pouze o jednu úroveň výše. Sestavu s více než dvěma úrovněmi bylo nutné zcela rozbalit, aby se zobrazil stav souborů na nižších úrovních
