CO JE NOVÉHO SOLIDWORKS 2017

Transkript

1 CO JE NOVÉHO SOLIDWORKS 2017

2 Obsah Právní ustanovení Vítejte v SOLIDWORKS Hlavní zdokonalení...14 Příkladové soubory...16 Pro více informací Uživatelské rozhraní...18 Přizpůsobení pořadí řazení konfigurací...18 Zakázání panelů nástrojů akcelerátoru výběru...19 Dynamická vizualizace referencí...19 Vylepšení komentářů stromu FeatureManager...20 Zapnutí indikátorů komentářů...20 Přidání samostatných komentářů...21 Přidání obrázků a snímků obrazovky do komentářů...21 Prohlížení a úprava komentářů ve správcích PropertyManager...22 Skrýt všechny typy...22 Aktualizace rozhraní nástrojů SOLIDWORKS Rx, Plánovač úloh a Sustainability...22 Přepracování Tvůrce záložky vlastností...22 Cesta navigace výběru...23 Místní nabídky...23 Potlačení názvů konfigurace a stavů zobrazení ve stromu FeatureManager...24 Dotykové interakce Základy SOLIDWORKS...26 Aplikační programové rozhraní...26 Vylepšení dialogu Vyhledat složku Instalace...28 Manažer instalací...28 Byl zjištěn předchozí Toolbox při instalaci nebo upgradu...28 Odinstalace se dokončí, i když knihovny DLL nelze odregistrovat Správa systému...30 Vylepšení průvodce Pack and Go...30 Zabránění uživatelům měnit možnosti systému...30 Zpráva o spolehlivosti a kontrola restartování v SOLIDWORKS Rx

3 Obsah Oprava poškozených souborů...31 Spuštění vybraných simulačních studií v plánovači úloh Sestavy...33 Zlepšení výkonu sestavy...33 Automatické procházení při vložení součástí...33 Zakázání náhledů skrytých součástí...34 Tovární rozvržení...34 Publikování prostředku...34 Definování povrchové roviny...35 Používání magnetických vazeb...36 Seskupení součástí...43 Vylepšená nabídka zástupců pro konfigurace...44 Načtení dokumentů pouze do paměti...45 Vylepšení ovladače vazeb...45 Vazby...46 Možnosti pro vylepšení výkonu v režimu velkých sestav...49 Zachování předvoleb výkresu...49 Hledání externě odkazovaných dokumentů...49 Řazení součástí podle doby otevření...50 Vylepšení konfigurace SpeedPak...50 Vylepšení nástroje Treehouse SOLIDWORKS Composer...55 SOLIDWORKS Composer...55 Výstupy a oblasti napětí CGM v souladu s normou S1000D 4.x...55 Přizpůsobit strom sestavy...55 Nové funkce rozhraní API softwaru Composer Player...55 Nové šablony názvů pohledu ve vlastnostech dokumentu...56 Vymazání barev zděděných z rodičovských uzlů v sestavě...56 SOLIDWORKS Composer Sync...56 Přizpůsobit strom sestavy...56 SOLIDWORKS Composer Player...57 Nové funkce rozhraní API softwaru Composer Player SOLIDWORKS Costing...58 Náhled vnoření vymezovacího rámečku pro poslední list...58 Rozpoznávání prvků pro operace...58 Vylepšení dialogu průběhu odhadu nákladů...59 Integrace šablony MySOLIDWORKS Costing...60 Kalkulace nákladů s informacemi výrobce v MySolidWorks...60 Kalkulace nákladů založená na pravidlech pro díly...60 Společná pravidla pro plechové díly a obráběné díly

4 Obsah Jedinečná pravidla pro šablony obrábění...62 Jedinečná pravidla pro šablony plechových dílů...62 Kalkulace nákladů podsestav...62 Vyhodnocení nákladů sestav v režimu Vnořený strom...63 Vylepšení šablon...65 Šablona Microsoft Excel pro zprávy...65 Podpora nabídek s vícenásobným množstvím v šablonách zpráv...65 Více instancí Editoru šablon Costing...66 Řazení tabulek v Editoru šablony Costing...66 Používání funkcí Kopírovat jako a Upravit v šablonách Costing...66 Podpora kalkulace nákladů založená na čase DimXpert...68 Vytváření kót základní velikosti...68 Tolerance obecného bloku...68 Výběr více hran...69 Použití referenční geometrie s kótami DimXpert...69 Používání základen ve schématech automatického kótování...69 Použití polárních schémat kót pro díly s geometrickou tolerancí Detailování a výkresy...72 Kóty...72 Vynášecí čára oblouku nebo opačná strana...72 Změna velikosti kružnice počátku u souřadnicových kót DIN...72 Tolerance kót a geometrické tolerance v obecných tabulkách...73 Počet instancí popisů děr pro zrcadlené díry...74 Kóty poloměru s krátkou odkazovou čarou...74 Velikost písma tolerance...75 Pohledy výkresů...75 Vytvoření oříznutého a detailního pohledu bez obrysu...75 Zvýraznění obrysů...77 Zubatý obrys...77 Zrcadlení pohledů výkresů...81 Vzor měřítka šrafování...82 Detailování modelu...83 Vlastní měřítko textu...83 Po převedení dílů jsou zachovány výkresy...83 Správa oblastí poznámek...83 Změna uspořádání popisových pohledů...84 Poznámky a pozice...84 Propojení poznámky s buňkou tabulky...84 Propojení čísel dílů ve výkresech a Tvůrci záložky vlastností

5 Obsah Zóna štítku umístění...85 Nové symboly pro tolerance...86 Vyrovnání (kerning) symbolů...87 Výkon ve výkresech...87 Automatické vložení optimalizace středových značek...87 Automatické vytvoření palety pohledu...88 Doba otevření zjednodušeného výkresu...88 Listy...88 Změna formátu listu pro více listů současně...88 Tabulky...88 Uzamknutí šířky sloupce v šablonách tabulky...88 Nahrazení čísel součástí v kusovnících...88 Načtení plechových součástí ve výkresech edrawings...90 Otevření souborů pouze pro čtení...90 Soubory chráněné heslem...90 Podporované typy souborů v edrawings SOLIDWORKS Electrical...91 Přiřazení zástupce datového souboru k projektu...91 Přiřazení externích sestav SOLIDWORKS...92 Automatická aktualizace zpráv na úrovni projektu...92 Kopírování a vložení s kotevními body...93 Vytváření odkazů ve zprávách kontroly pravidel návrhu...94 Změna viditelnosti atributu...95 Vytváření vzorců značek kabelu...96 Import a export výkresů s použitím Microsoft Excelu...96 Označení vodičů stejnou hodnotou jako připojená V/V adresa...97 Další vylepšení softwaru SOLIDWORKS Electrical...97 Grafické vylepšení panelu Vlastnosti SOLIDWORKS Flow Simulation...99 Jazyková podpora korejština...99 Optimalizace více parametrů...99 Výkon následného zpracování...99 Výkon přechodové simulace Použití podmínek z nízkoúrovňových součástí Nastavení sítě pro Flow Simulation Import/Export Klasifikace entity IFC a export uživatelských vlastností Export do formátu IFC

6 Obsah Import a export souborů 3MF Import souborů 3MF do SOLIDWORKS Export souborů SOLIDWORKS jako souborů 3MF Import souborů sítě SOLIDWORKS 3D Interconnect Vložení nativních souborů CAD jiných výrobců do sestavy SOLIDWORKS Otevření nativních souborů CAD jiných výrobců v SOLIDWORKS Možnosti systému pro interoperabilitu SOLIDWORKS Inspection Doplňkový modul SOLIDWORKS Inspection Ruční vkládání pozic do výkresů Výběr tvaru pozice VDA Zabránění přečíslování pozic za pomoci jejich uzamčení Samostatná aplikace SOLIDWORKS Inspection Zoom kolečkem myši v SOLIDWORKS Inspection SOLIDWORKS MBD Přesnost souborů 3D PDF Vylepšení editoru šablon 3D PDF Zarovnání elementů Kopírování a vložení mezi stránkami Formátování textu Seskupení a oddělení elementů Vložení elementů v umístění ukazatele Vložení obdélníků Uzamčení elementů Řazení elementů Přejmenování stránek Změna umístění stránek Změna velikosti řádků a sloupců v obecných tabulkách Orientace zobrazení popisů Připojení souborů k souborům 3D PDF Porovnávání informací 3D PMI mezi díly Export popisů PMI do souboru STEP Shoda názvů v souborech 3D PDF Změna pořadí 3D pohledů Uspořádání 3D pohledů s použitím přetažení Změna pořadí 3D pohledů s použitím pořadí řazení Skici se zobrazují v souborech 3D PDF Zobrazení modelu Ovládání nálepek a scén pomocí stavů zobrazení

7 Obsah Zobrazení výsledků simulace SOLIDWORKS v grafické ploše Vyhodnocení modelů pro 3D tisk Síťové vykreslování aplikace PhotoView 360 podporuje vykreslování po jednotlivých snímcích Pohledové řezy Vytvoření průhledných řezů Zachovat barvu uzavření Díly a prvky Pokročilé díry Obousměrná kruhová pole Vylepšení zkosení Převod prvků na těla a povrchy Řazení tabulky přířezů Odvozené odkazy dílů se uchovávají Zakázání a povolení rovnic ve všech konfiguracích Vysunutí z rovinné plochy libovolné velikosti Obnovení všech konfigurací Spuštění FeatureWorks po přidání položek do importovaných dílů Funkce Vybrat vše pro prvky rozdělení a funkce Uložit těla Výběr profilu tažení z ploch, hran a křivek Vylepšení závitů Vylepšení informací o chybách Výběr vynechaných instancí pomocí okna Prvek Nabalit vytváří geometrii na každé ploše SOLIDWORKS PDM Přidávání vlastních sloupců Změna kategorie odevzdaného souboru Ovládání oprávnění ke stahování pro uživatele a skupiny Kopírování oprávnění skupiny a členů skupiny Generování souborů 3D PDF SOLIDWORKS MBD Přepsání nejnovější verze Změny uživatelského rozhraní v souvislosti s funkcí přepsání verze Vylepšení náhledu Kvalitativní vylepšení v SOLIDWORKS PDM Vylepšení zobrazení stromu referencí Vrácení zpět souboru s odkazy Vrácení struktury souboru Dialogové okno Vrátit zpět Zpracování odkazů na rodiče Vyhledávání místních souborů Kompatibilita opravy Service Pack klienta a serveru SOLIDWORKS PDM

8 Obsah Doplňkový modul SOLIDWORKS pro úlohy PDF Otevření doplňkového modulu SOLIDWORKS pro úlohy PDF Konfigurace úlohy Z Office do PDF Konfigurace úlohy Z DraftSight do PDF Vylepšení aplikace SOLIDWORKS PDM Web2 Viewer Replikace databáze úschovny Konfigurace sekundárních serverů SQL Dialogové okno konfigurace serveru SOLIDWORKS Plastics Automatické vtoky s ventily Vylepšení konfigurace správce PlasticsManager Přizpůsobení hodnot minima a maxima obrázků Rychlejší načítání dílů Vysoká přesnost chlazení Vykreslení hmotnosti dílu v průběhu času Úprava objemové sítě Vylepšení uživatelského rozhraní Vyznačení trasy Vylepšení automatického trasování Automatický zoom na všechno při přidání součástí trasy Nástroj Rozložený pohled Vylepšení funkce Narovnat Vylepšení funkce Upravit narovnanou trasu Narovnané rozpojené trasy Potrubní vsuvky Kvalitativní vylepšení a opravy vyznačení trasy Opětovné použití tras pro trubice a hadice Zajištění samostatných tras pomocí svorek Plechové díly Vytvoření odlehčení rohu tří ohybů Normálové odebrání Podpora tabulky prolisů pro zrcadlené a odvozené díly Možnosti plechového dílu SOLIDWORKS Simulation Automatická aktualizace spojů nosníku Převedení statické studie na novou studii Detekce koncentrace napětí Zobrazení výsledků simulace SOLIDWORKS v grafické ploše Úprava více kontaktních sad

9 Obsah Vylepšená metoda řízení délky oblouku pro nelineární kontaktní analýzu Inteligentní přepínání řešiče Správa výsledků dynamické analýzy Nahrávání makra v aplikaci Simulation Fyzikální vlastnosti v simulaci Přenesené zpracování simulace Spuštění přenesené simulace Vylepšení výkonu aplikace SOLIDWORKS Simulation Vylepšení následného zpracování v SOLIDWORKS Simulation Výsledky sondy ve vybraných uzlech Vzdálená zatížení a hmota pro nosníky Automaticky zavírané zprávy řešiče Skicování Vytváření odsazení skici na površích 3D geometrie Vylepšení nástroje Úsek Zabránění vzniku nechtěných mikročar Stínované obrysy skici Vysunutí stínovaných obrysů skici SOLIDWORKS Toolbox Vyčištění neaktivních dat konfigurace Toolbox Změna velikosti šroubů PEM Aktualizace součástí Toolbox v sestavách SOLIDWORKS Visualize Instalace SOLIDWORKS Visualize Doplňkový modul SOLIDWORKS Visualize SOLIDWORKS Visualize Boost Výběr clusteru Visualize Boost pro vykreslování Vykreslování obrázků s použitím clusteru Visualize Boost Použití funkce PowerBoost s aplikací Visualize Boost Neprůhlednost geometrie a podpora animace Kontextová nápověda Vytvoření pohledů řezu Výchozí obrazovka Zachytávání pivotních bodů Používání navigace kamery a klávesových zkratek SOLIDWORKS Další vylepšení

10 Právní ustanovení , Dassault Systemes SolidWorks Corporation, součást skupiny Dassault Systèmes SE, 175 Wyman Street, Waltham, Mass USA. Všechna práva vyhrazena. Informace obsažené v tomto dokumentu a předmětný software se mohou bez předchozího upozornění změnit a neměly by proto být považovány za závazky společnosti Dassault Systemes SolidWorks Corporation (DS SolidWorks). Žádný z materiálů nesmí být kopírován ani šířen v jakékoli podobě či jakýmkoli způsobem, elektronicky či ručně, bez výslovného písemného svolení společnosti DS SolidWorks. Software, jehož se tento dokument týká, je šířen na základě licence a lze jej používat nebo kopírovat pouze v souladu s podmínkami licence. Veškeré záruky vztahující se k softwaru a dokumentaci k němu poskytnuté společností DS SolidWorks jsou upraveny v licenční smlouvě a žádné informace uvedené v tomto dokumentu nebo z něj vyplývající nesmí být považovány za změnu či doplnění těchto podmínek, včetně záruk v licenční smlouvě. Patentová oznámení SOLIDWORKS Strojní 3D CAD software anebo software Simulation je chráněn patenty USA , , , , , , , , , , , , , , , , , , , , , , a zahraničními patenty (např. EP B1 a JP ). Software edrawings je chráněn patenty USA , a kanadským patentem V USA a jiných zemích probíhá vyřizování dalších patentů. Ochranné známky a názvy produktů pro produkty a služby SOLIDWORKS SOLIDWORKS, 3D ContentCentral, 3D PartStream.NET, edrawings a logo edrawings jsou registrované ochranné známky a FeatureManager je registrovaná ochranná známka ve společném vlastnictví společnosti DS SolidWorks. CircuitWorks, FloXpress, PhotoView 360 a TolAnalyst jsou ochranné známky společnosti DS SolidWorks. FeatureWorks je registrovanou ochrannou značkou společnosti Geometric Ltd. SOLIDWORKS 2017, SOLIDWORKS Standard, SOLIDWORKS Professional, SOLIDWORKS Premium, SOLIDWORKS PDM Professional, SOLIDWORKS PDM Standard, SOLIDWORKS Workgroup PDM, SOLIDWORKS Simulation Standard, SOLIDWORKS Simulation Professional, SOLIDWORKS Simulation Premium, SOLIDWORKS Flow Simulation, edrawings Viewer, edrawings Professional, SOLIDWORKS Sustainability, SOLIDWORKS Plastics, SOLIDWORKS Electrical Schematic Standard, SOLIDWORKS Electrical Schematic Professional, SOLIDWORKS Electrical 3D, SOLIDWORKS Electrical Professional, CircuitWorks, SOLIDWORKS Composer, SOLIDWORKS Inspection, SOLIDWORKS MBD, SOLIDWORKS PCB powered by Altium, SOLIDWORKS PCB Connector powered by Altium a SOLIDWORKS Visualization jsou názvy produktů vlastněné společností DS SolidWorks. 10

11 Ostatní značky či názvy výrobků jsou ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. KOMERČNÍ POČÍTAČOVÝ SOFTWARE CHRÁNĚNO PATENTY Tento software je komerční zboží podle definice v zákoně 48 C.F.R (říjen 1995). Sestává z komerčního počítačového softwaru a komerční softwarové dokumentace tak, jak jsou tyto pojmy použity v zákoně 48 C.F.R (SEPT 1995), a je poskytován americké vládě za účelem (a) pořízení pro správní úřady, v souladu se zásadami zákona 48 C.F.R ; nebo (b) pořízení pro útvary Ministerstva obrany v souladu se zásadami zákona 48 C.F.R (červen 1995) a (červen 1995) V případě, že obdržíte objednávku jakéhokoli úřadu americké vlády na tento software s právy, které překračují práva stanovená ve výše uvedeném paragrafu, oznámíte společnosti DS SolidWorks rozsah této žádosti a DS SolidWorks během pěti (5) pracovních dnů dle vlastního výhradního uvážení rozhodne, zda žádosti vyhoví, nebo ji odmítne. Smluvní strana/výrobce: Dassault Systemes SolidWorks Corporation, 175 Wyman Street, Waltham, Massachusetts 02451, USA. Autorské doložky pro produkty SOLIDWORKS Standard, Premium, Professional a vzdělávací verzi Součásti tohoto softwaru Siemens Product Lifecycle Management Software Inc. Všechna práva vyhrazena. Tato práce obsahuje následující software, který je majetkem společnosti Siemens Industry Software Limited: D-Cubed 2D DCM Siemens Industry Software Limited. Všechna práva vyhrazena. D-Cubed 3D DCM Siemens Industry Software Limited. Všechna práva vyhrazena. D-Cubed PGM Siemens Industry Software Limited. Všechna práva vyhrazena. D-Cubed CDM Siemens Industry Software Limited. Všechna práva vyhrazena. D-Cubed AEM Siemens Industry Software Limited. Všechna práva vyhrazena. Součásti tohoto softwaru Geometric Ltd. Součásti tohoto softwaru zahrnují PhysX by NVIDIA, Součásti tohoto softwaru Luxology, LLC. Všechna práva vyhrazena, patenty čekají na vyřízení. Součásti tohoto softwaru DriveWorks Ltd. 2011, Microsoft Corporation. Všechna práva vyhrazena. Obsahuje technologii Adobe PDF Library Copyright Adobe Systems Inc. a držitelé její licence. Všechna práva vyhrazena. Chráněno patenty USA , , , , , ; probíhá vyřizování dalších patentů. Adobe, logo Adobe, Acrobat, logo Adobe PDF, Distiller a Reader jsou registrovanými ochrannými známkami nebo ochrannými známkami společnosti Adobe Systems Inc. v USA a dalších zemích. Další informace o autorských právech na software DS SolidWorks najdete v části Nápověda > O aplikaci SolidWorks. 11

12 Autorská práva pro produkty SOLIDWORKS Simulation Části tohoto softwaru 2008, Solversoft Corporation. PCGLSS Computational Applications and System Integration Inc. Všechna práva vyhrazena. Autorská práva pro produkt SOLIDWORKS PDM Professional Outside In Viewer Technology, Oracle 2011, Microsoft Corporation. Všechna práva vyhrazena. Autorská práva pro produkty edrawings Součásti tohoto softwaru Tech Soft 3D. Části tohoto softwaru Jean-Loup Gailly and Mark Adler. Součásti tohoto softwaru Dconnexion. Součásti tohoto softwaru Open Design Alliance. Všechna práva vyhrazena. Části tohoto softwaru Spatial Corporation. Software edrawings for Windows je částečně založen na práci Independent JPEG Group. Součásti softwaru edrawings for ipad , Silicon Graphics Systems, Inc. Součásti softwaru edrawings for ipad Apple Computer Inc. Autorská práva pro produkty SOLIDWORKS PCB Součásti tohoto softwaru 2016 Altium Limited. 12

13 1 Vítejte v SOLIDWORKS 2017 SOLIDWORKS Verze 2017 obsahuje mnoho vylepšení a rozšíření, z nichž většina je přímou reakcí na požadavky zákazníků. Tato verze se soustředí na to, aby vám pomohla udělat to, co potřebujete, a to rychleji a snáze než dosud: Návrh. Inovujte s precizními pokročilými funkcemi modelování. Pracujte rychleji s větší mírou kontroly a menší režií. Ověřování. Řešte komplexní problémy a ověřujte svoje návrhy snadno a spolehlivě. Zvyšte svoji produktivitu a mějte lepší přehled o funkčnosti návrhu. Spolupráce. Urychlete inovaci nových produktů prostřednictvím efektivního sdílení obsahu v rámci celého dodavatelského řetězce. Efektivněji využívejte existující obsah a zaměstnejte všechny členy týmu. Výroba. Implementujte plně integrovanou výrobní strategii založenou na informacích o modelu. Používejte vlastní modely 3D CAD včetně kót, tolerancí, popisů, tabulek a elektrických informací k vytváření veškerých výrobních výstupů. Správa. Používejte multidisciplinární pracovní postup správy produktových dat. Shromažďujte a spravujte veškerá data návrhů v rámci celé společnosti. Tato kapitola obsahuje následující témata: 13

14 Vítejte v SOLIDWORKS 2017 Hlavní zdokonalení Příkladové soubory Pro více informací Hlavní zdokonalení Hlavní vylepšení programu SOLIDWORKS 2017 nabízejí zdokonalení stávajících produktů a nové inovativní funkce. V tomto průvodci se v následujících oblastech zaměřte na symbol : Uživatelské rozhraní Sestavy Přizpůsobení pořadí řazení konfigurací na stranu 18 Vazby vzdálenosti na válcové součásti na stranu 47 Tovární rozvržení na stranu 34 Zlepšení výkonu sestavy na stranu 33 Zachování předvoleb výkresu na stranu 49 Vylepšení konfigurace SpeedPak na stranu 50 Vylepšení nástroje Treehouse na stranu 53 SOLIDWORKS Costing Společná pravidla pro plechové díly a obráběné díly na stranu 60 Vyhodnocení nákladů sestav v režimu Vnořený strom na stranu 63 Rozpoznávání prvků pro operace na stranu 58 Kalkulace nákladů založená na pravidlech pro díly na stranu 60 Kalkulace nákladů podsestav na stranu 62 Jedinečná pravidla pro šablony plechových dílů na stranu 62 DimXpert Výběr více hran na stranu 69 Výkresy a detailní určení Zubatý obrys na stranu 77 Propojení poznámky s buňkou tabulky na stranu 84 Zrcadlení pohledů výkresů na stranu 81 Import/export Klasifikace entity IFC a export uživatelských vlastností na stranu 102 Export souborů SOLIDWORKS jako souborů 3MF na stranu

15 Vítejte v SOLIDWORKS 2017 Zobrazení modelu Ovládání nálepek a scén pomocí stavů zobrazení na stranu 121 Vytvoření průhledných řezů na stranu 126 Síťové vykreslování aplikace PhotoView 360 podporuje vykreslování po jednotlivých snímcích na stranu 126 Díly a prvky Obousměrná kruhová pole na stranu 135 Vylepšení zkosení na stranu 137 Převod prvků na těla a povrchy na stranu 138 Pokročilé díry na stranu 130 Odvozené odkazy dílů se uchovávají na stranu 143 Výběr profilu tažení z ploch, hran a křivek na stranu 145 Výběr vynechaných instancí pomocí okna na stranu 149 Prvek Nabalit vytváří geometrii na každé ploše na stranu 150 Vyznačení trasy Vylepšení funkce Upravit narovnanou trasu na stranu 186 Zajištění samostatných tras pomocí svorek na stranu 190 Plechový díl Vytvoření odlehčení rohu tří ohybů na stranu 192 Skicování Vytváření odsazení skici na površích 3D geometrie na stranu 208 Zabránění vzniku nechtěných mikročar na stranu 210 Stínované obrysy skici na stranu 211 Vysunutí stínovaných obrysů skici na stranu 212 SOLIDWORKS MBD Porovnávání informací 3D PMI mezi díly na stranu 118 SOLIDWORKS PDM Generování souborů 3D PDF SOLIDWORKS MBD na stranu 155 Přepsání nejnovější verze na stranu 156 Vrácení zpět souboru s odkazy na stranu 161 Doplňkový modul SOLIDWORKS pro úlohy PDF na stranu 166 Vylepšení aplikace SOLIDWORKS PDM Web2 Viewer na stranu 176 Replikace databáze úschovny na stranu

16 Vítejte v SOLIDWORKS 2017 SOLIDWORKS Simulation Vylepšená metoda řízení délky oblouku pro nelineární kontaktní analýzu na stranu 200 Úprava více kontaktních sad na stranu 199 Fyzikální vlastnosti v simulaci na stranu 202 Přenesené zpracování simulace na stranu 202 Vzdálená zatížení a hmota pro nosníky na stranu 207 SOLIDWORKS Toolbox Vyčištění neaktivních dat konfigurace Toolbox na stranu 214 Všechny funkce jsou k dispozici v softwaru SOLIDWORKS Standard, SOLIDWORKS Professional i SOLIDWORKS Premium, pokud není uvedeno jinak. Příkladové soubory Počínaje verzí SOLIDWORKS 2017 jsou ukázkové soubory uloženy v novém umístění. Předchozí umístění bylo v instalační složce SOLIDWORKS. Složka Program Files má ve výchozím nastavení omezený zápis na všech podporovaných operačních systémech. Množství uživatelů nebylo kvůli těmto omezením schopno dokončit kurzy. Do složky Public Documents lze ve výchozím nastavení zapisovat a je viditelná pro všechny uživatele. Ukázkové soubory pro tuto knihu si otevřete v umístění písmeno jednotky:\users\ Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\název kapitoly\ název souboru. Například C:Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\ sheet metal\bracket.sldprt. Pro více informací Pokud chcete získat další informace o SOLIDWORKS, použijte následující zdroje: Co je nového v PDM a HTML Tento průvodce je k dispozici ve formátech PDF a HTML. Klepněte na: Nápověda > Co je nového > PDF Nápověda > Co je nového > HTML Interaktivní Co je nového Klepněte v SOLIDWORKS na symbol pro zobrazení části tohoto manuálu, která popisuje zdokonalení. Symbol se objeví vedle nových položek v nabídkách a vedle titulů nových a změněných správců PropertyManager. Pro aktivaci interaktivního Co je nového klepněte na Nápověda > Co je nového > Interaktivní. 16

17 Vítejte v SOLIDWORKS 2017 Co je nového příklady Nápověda online Poznámky k verzi Příklady Co je nového jsou aktualizované při každé důležité verzi a poskytují návod jak použít vylepšení zabudovaná do nové verze. Chcete-li otevřít příklady Co je nového, klepněte na nabídku Nápověda > Co je nového > Co je nového příklady. Obsahuje kompletní popis našich produktů včetně podrobností o uživatelském rozhraní, vzorků a příkladů. Poskytuje informace o posledních změnách našich produktů, včetně změn knihy Co je nového, nápovědy online a další dokumentace. 17

18 2 Uživatelské rozhraní Tato kapitola obsahuje následující témata: Přizpůsobení pořadí řazení konfigurací Zakázání panelů nástrojů akcelerátoru výběru Dynamická vizualizace referencí Vylepšení komentářů stromu FeatureManager Skrýt všechny typy Aktualizace rozhraní nástrojů SOLIDWORKS Rx, Plánovač úloh a Sustainability Přepracování Tvůrce záložky vlastností Cesta navigace výběru Místní nabídky Potlačení názvů konfigurace a stavů zobrazení ve stromu FeatureManager Dotykové interakce Přizpůsobení pořadí řazení konfigurací Můžete určit pořadí, ve kterém jsou uvedeny konfigurace ve správci ConfigurationManager. Postup přizpůsobení pořadí řazení konfigurací: 1. Ve správci ConfigurationManager klikněte na konfiguraci nejvyšší úrovně a klikněte na Pořadí ve stromu. 2. Vyberte jednu z následujících možností: Volba Číselná hodnota Znak Ruční (přetažení) Založená na historii Popis Seřadí vzestupně podle abecedy nebo číselné hodnoty. Seřadí podle abecedního pořadí. Umožňuje přetáhnout konfigurace ve stromu konfigurací. Při přetahování ve stromu nahoru nebo dolů se zvýrazní každá konfigurace, přes kterou přetahujete. Jakmile pustíte myš, dojde ke vložení přesunuté konfigurace bezprostředně pod aktuálně zvýrazněnou položku. Seřadí datum vytvoření konfigurací podle vytvoření od nejstaršího v horní části po nejnovější v dolní části seznamu. 18

19 Uživatelské rozhraní Zakázání panelů nástrojů akcelerátoru výběru Můžete zakázat panely nástrojů akcelerátoru výběru, které se zobrazují při výběru entit pro nástroje Zaoblení, Přesunout plochu a Odstranit plochu. Postup zakázání panelů nástrojů akcelerátoru výběru: Proveďte jednu z následujících operací: Ve správci PropertyManager zrušte zaškrtnutí možnosti Zobrazit panel nástrojů výběru. Klikněte na na konci panelu nástrojů výběru. Výběr je uložen pro následující prvek ve správci PropertyManager. Například, pokud zrušíte zaškrtnutí pole pro zaoblení, zůstane nezaškrtnuté pro následující zaoblení ve správci PropertyManager. Pro povolení panelů nástrojů akcelerátoru vyberte Zobrazit panel nástrojů výběru. Dynamická vizualizace referencí Dynamická vizualizace referencí, která zobrazuje vztahy rodičů a potomků, byla vylepšena, aby nedocházelo k překrývání textu a čar. Šipky vycházející z kružnice indikují prvky, jejichž vztahy rodiče a potomka si prohlížíte. SOLIDWORKS 2016 SOLIDWORKS

20 Uživatelské rozhraní Vylepšení komentářů stromu FeatureManager Existující schopnost přidávat komentáře k modelům byla vylepšena. Prohlížení a úprava modelů je snazší na základě komentářů v průběhu životního cyklu návrhu produktu. Můžete přidat komentáře téměř ke všem uzlům ve stromu FeatureManager. Komentáře se vztahují na následující uzly: Vazby (všechny typy) Složka vazeb nebo Skupina vazeb Složky Čidla Materiál Pohledy popisu Bloky Složka Objemová těla Složka Povrchová těla Uzly Plechové díly Odkazy vazeb Pro snazší lokalizaci můžete zapnout indikátory komentářů. Můžete přidat samostatné komentáře, které nejsou připojeny k prvku ve stromu FeatureManager. Když vytvoříte nebo upravíte komentář, můžete připojit obrázek nebo snímek obrazovky modelu. Komentáře k prvkům si můžete prohlížet v okně PropertyManager. Při přidání komentáře k prvku se do komentáře automaticky přidá časové razítko. Můžete si zobrazit všechny komentáře v jednom dialogovém okně a exportovat komentáře do dokumentu Microsoft Word. Ve správci ConfigurationManager jsou rovněž podobná vylepšení komentářů. Zapnutí indikátorů komentářů Ve stromu FeatureManager můžete zapnout indikátory komentářů, které vám umožní snáze lokalizovat komentáře. Postup zapnutí indikátorů komentářů: 1. Ve stromu FeatureManager klikněte pravým tlačítkem na nejvyšší uzel. 2. Klikněte na Zobrazení stromu > Zobrazit indikátor komentáře. Pokud existuje komentář, zobrazují se ve stromu FeatureManager vizuální indikátory. 20

21 Uživatelské rozhraní Přidání samostatných komentářů Můžete přidat samostatné komentáře, které nejsou připojeny k prvku ve stromu FeatureManager. Postup přidání samostatného komentáře: 1. Klikněte na Přidat komentář (základní panel nástrojů). 2. V dialogu Komentář zadejte komentář a klikněte na Uložit a zavřít. Samostatný komentář se přidá do složky Komentáře ve stromu FeatureManager. Samostatný komentář můžete také přidat tak, že kliknete pravým tlačítkem na složku Komentáře a vyberete Přidat komentář. Přidání obrázků a snímků obrazovky do komentářů Do komentářů můžete přidat obrázky a snímky obrazovky. Při přidání komentáře k prvku se do komentáře automaticky přidá časové razítko. Postup přidání obrázků a snímků obrazovky do komentářů: 1. Klikněte na Přidat komentář (základní panel nástrojů). 2. V dialogovém okně Komentář vyberte jednu nebo obě následující možnosti: Vložit obrázek. Umožňuje vyhledat obrázek a přidat do komentáře s náhledem. Vložit snímek obrazovky. Přidá obrázek grafické plochy do komentáře s náhledem. 3. Klikněte na Uložit a Zavřít. 21

22 Uživatelské rozhraní Prohlížení a úprava komentářů ve správcích PropertyManager Můžete si prohlížet a upravovat komentáře prvku ve správcích PropertyManager. Postup prohlížení a úpravy komentářů ve správcích PropertyManager: 1. Klikněte na Nástroje > Možnosti > Možnosti systému > Spolupráce. 2. V dialogovém okně vyberte Zobrazit komentáře ve správci PropertyManager. 3. V grafické ploše vyberte prvek, ke kterému je připojen komentář, a klikněte na Upravit prvek. 4. Ve správci PropertyManager klikněte pod položkou Komentář na Upravit. 5. Upravte komentář a klikněte na Uložit a zavřít. 6. Klikněte na. Skrýt všechny typy Můžete použít nástroj Skrýt/zobrazit prvky na panelu nástrojů Průhledné zobrazení ke skrytí položek jedním kliknutím, aniž byste museli opustit grafickou oblast. Nástroj je rozdělen na dvě části:. Na levé straně můžete přepínat mezi skrytím všech typů a zobrazením předchozího stavu viditelnosti. Na pravé straně si můžete prohlížet existující seznam typů a měnit viditelnost jednotlivých položek. Aktualizace rozhraní nástrojů SOLIDWORKS Rx, Plánovač úloh a Sustainability Uživatelské rozhraní nástrojů SOLIDWORKS Rx, Plánovač úloh a Sustainability bylo aktualizováno konzistentně s novým uživatelským rozhraním SOLIDWORKS Mezi vylepšení patří aktualizované barevné schéma, ikony, záložky a čitelnější text. Přepracování Tvůrce záložky vlastností Uživatelské rozhraní Tvůrce záložky vlastností bylo aktualizováno, aby bylo snáze použitelné. Mezi vylepšení patří aktualizované barevné schéma a ikony a vylepšené rozvržení oblastí pro vytváření skupinových polí, textových polí, seznamů a dalších funkcí vlastních záložek. Instalovaná verze softwaru SOLIDWORKS se zobrazuje v záhlaví Tvůrce záložky vlastností. Tento štítek je užitečný, pokud máte uživatele používající různé verze softwaru a potřebujete se ujistit, že vytváříte šablonu odpovídající tomu, co uživatelé používají na svých počítačích. Rovněž můžete přetáhnout ohraničení panelu Uživatelské vlastnosti, aby byl širší nebo užší vzhledem k panelu Ovládací atributy. 22

23 Uživatelské rozhraní Cesta navigace výběru Drobečkové navigace výběru mají lepší zpětnou vazbu. Když ukážete na položku, zobrazí drobečková navigace informace pouze pro vazby, které jsou použitelné na vybranou plochu, hranu, vrchol, prvek nebo tělo. Mezi vylepšení patří doplňující zpětná vazba pro: Vazby sestavy. Drobečkové navigace pro vazby jsou lépe zarovnány a poskytují informace o tom, které vazby odpovídají vybraným dílům nebo podsestavám. Chyby. V drobečkové navigaci se zobrazují vazby s chybami. Potlačené stavy. Stav potlačení entit se odráží v drobečkové navigaci. Když kliknete na drobečkovou navigaci, zobrazí se pouze vazby přiřazené příslušné entitě. Vybrána podsestava Vybrán díl Drobečková navigace navíc poskytuje snadný přístup k referenčním rovinám dílu a umožňuje: Ovládat viditelnost referenční roviny. Předem vybrat referenční roviny pro použití jako roviny skici, použití v prvku nebo vytvoření vazby sestavy. Místní nabídky Místní nabídky byly vylepšeny a standardizovány a nyní poskytují rychlý přístup k nejčastěji používaným nástrojům. Kvůli zvýšení efektivity byly odstraněny duplicitní nástroje a související nástroje byly přesunuty do plovoucích nabídek. Dlouhá plovoucí nabídka Entity skici používá kompaktní formát mřížky, aby se předešlo zbytečnému pojíždění myší. Nabídkou můžete procházet pomocí kolečka na středním tlačítku myši, pokud nabídka přesahuje obrazovku. 23

24 Uživatelské rozhraní Potlačení názvů konfigurace a stavů zobrazení ve stromu FeatureManager V modelech, které obsahují pouze jednu konfiguraci, můžete potlačit informace konfigurace a stavu zobrazení, které jsou připojeny k sestavě a názvům dílů ve stromu FeatureManager. Postup potlačení názvů konfigurace a stavů zobrazení ve stromu FeatureManager: Ve stromu FeatureManager klikněte pravým tlačítkem na nejvyšší uzel a vyberte Zobrazení stromu > Nezobrazovat názvy konfigurace a stavů zobrazení, pokud existují jen v jedné verzi. Pokud existuje jen jedna konfigurace, bude zobrazení názvů konfigurace a stavů zobrazení potlačeno. Příslušné informace zůstanou stále dostupné ve stromu FeatureManager, kde si je můžete zobrazit najetím myší na součást. Pokud je k dispozici více konfigurací, budou se názvy konfigurace a stavů zobrazení zobrazovat za názvem součásti. Dotykové interakce Dotyková gesta byla přepracována, aby bylo ovládání snazší a více intuitivní. Software byl vylepšen a nově podporuje ovládací prvky pro základní manipulaci s pohledem na dotykových zařízeních. 24

25 Uživatelské rozhraní Můžete pracovat s modely s použitím dotykových gest a provádět akce, jako je například tažení prstem rotace a tažení dvěma prsty posun. Rovněž můžete souběžně používat akce Posunout, Naklopit a Zoom na/z. Tyto aktualizované ovládací prvky se týkají Microsoft Windows 8 a novějších verzí. 25

26 3 Základy SOLIDWORKS Tato kapitola obsahuje následující témata: Aplikační programové rozhraní Vylepšení dialogu Vyhledat složku Aplikační programové rozhraní Nejaktuálnější informace viz Poznámky k verzi nápovědy pro rozhraní API programu SOLIDWORKS Rozhraní API SOLIDWORKS 2017 umožňuje: Vytvářet a používat sady výběru. Procházet podoknem Manažer a aktivovat strom FeatureManager, PropertyManager, ConfigurationManager, DimXpertManager, DisplayManager nebo vlastní záložku. Rovněž vyvolat předběžné oznámení a oznámení při aktivaci záložky v podokně Manažer. Zjistit, zda je osa dočasná osa, a získat její referenční plochu. Nastavit vlastnosti vybrané součásti v určité konfiguraci, a to včetně nastavení, zda je součást obálka. Načíst data parametrizace určitého splajnu ve skice. Načíst nebo nastavit stav zaškrtávacího pole na stránce PropertyManager. Vytvářet prvky tažení po křivce s použitím kruhového profilu nebo těla nástroje. Vytvářet obousměrná tažení. Importovat a exportovat tabulky z a do souborů Microsoft Excel pro proměnná pole. Upravovat proměnná pole. Načíst nebo nastavit šířku nebo výšku, ve které se uzamkne sloupec nebo řádek v popisu tabulky. Odsadit vybrané hrany pro vytvoření 3D skici na ploše nebo povrchu. Zvětšit zobrazení listu výkresu na maximální velikost v okně. Změnit vybranou součást na nezávislou. Nahradit součásti tak, že umožníte SOLIDWORKS pokusit se najít shodu mezi konfigurací starých součástí a konfigurací náhradní součásti, nebo pomocí použití určené konfigurace u náhradní součásti. Izolovat součásti. Načíst nebo nastavit možnosti seskupení součástí trasy pro tabulku kusovníku ve výkresu sestavy, která obsahuje součásti trasy. Nastavit názvy rozložených pohledů pro konkrétní konfiguraci, načíst počet rozložených pohledů v konkrétní konfiguraci a načíst název konfigurace pro konkrétní rozložený pohled v sestavě. Načíst název rozloženého pohledu, který se aktuálně zobrazuje v modelu. 26

27 Základy SOLIDWORKS Načíst sbalené nebo rozložené transformace součásti, když je sestava rozložena. Rozbalit určenou součást v určeném podokně stromu FeatureManager. Odstranit vybrané součásti podsestavy nebo podsestavu vybrané součásti. Načíst nebo nastavit stav zobrazení pohledu výkresu. Seskupit vybrané hrany nebo segmenty skici do jednoho objektu pro trasu prvku tažení po křivce. Načíst trvalé referenční ID konfigurace odkazované v pohledu výkresu. Načíst nebo nastavit zobrazení popisu konfigurace v kusovníku. Načíst nebo nastavit povolení rozevíracích seznamů buněk v konfiguračních tabulkách. Načíst nebo nastavit svislé zarovnání standardní poznámky. Načíst nebo nastavit délku lomené odkazové čáry. Načíst nebo nastavit, zda se mají propagovat vizuální vlastnosti v poli řízeném tabulkou. Synchronizovat flexibilní podsestavy při vytváření lineárních nebo kruhových polí součástí v sestavě. Načíst nebo nastavit propagaci vizuálních vlastností v prvku odvozeného pole. Načíst nebo nastavit zakázání rovnice a načíst počet zakázaných rovnic v modelu. Určit rovinu skici, povrch/plochu/rovinu, vrchol nebo odsazení jako počáteční podmínku při vytváření vysunutého povrchu. Nastavit úhly úkosu, uzavřené konce, odstranit původní plochy a sešít těla vytvořená odstraněním původních ploch ve vysunutých površích. Určit více listů výkresu, jejichž konfiguraci chcete upravit. Aktualizovat součásti SOLIDWORKS Toolbox na určené úrovni sestavy s použitím aktuálních informací v nastavení Toolbox. Vytvořit konfigurace SpeedPak pro podsestavy v sestavě. Obnovit všechny prvky nebo obnovit pouze ty prvky, které potřebují obnovit ve všech konfiguracích bez aktivace jednotlivých konfigurací v modelu. Vytvořit soubor STEP 242 ze SOLIDWORKS MBD. Vytvořit prvek odvozeného pole, načíst nebo nastavit, jaká instance pole se má použít jako zdrojový prvek pro prvek odvozeného pole, a nastavit, zda se mají propagovat vizuální vlastnosti v prvku odvozeného pole. Načíst název DimXpert pro popis. Vyvolat oznámení při publikování dokumentu sestavy nebo dílu do 3D PDF SOLIDWORKS MBD. Vylepšení dialogu Vyhledat složku Dialog Vyhledat složku byl přejmenován na Vybrat složku a byl vylepšen s ohledem na snadnost použití. Dialog Vyhledat složku měl omezenou funkcionalitu a obtížně se používal. V dialogovém okně Vybrat složku můžete: Zobrazit informace Datum vytvoření a Datum změny. Vyhledávat složky. Řadit složky. Vybrat virtuální složky (mimo systém souborů), jako je Tento počítač. Dialog Vybrat složku je dostupný na mnoha místech aplikace, například v dialogu Možnosti systému - Umístění souborů po kliknutí na Přidat a v Knihovně návrhů po kliknutí na Přidat umístění souborů. 27

28 4 Instalace Tato kapitola obsahuje následující témata: Manažer instalací Byl zjištěn předchozí Toolbox při instalaci nebo upgradu Odinstalace se dokončí, i když knihovny DLL nelze odregistrovat Manažer instalací Následující produkty jsou dostupné v Manažeru instalací: SOLIDWORKS PCB a SOLIDWORKS PCB Services SOLIDWORKS PCB je součástí Individuální instalace. Na stránce Sériové číslo musíte zadat sériové číslo pro SOLIDWORKS PCB v části Návrh elektrických částí. SOLIDWORKS PCB Services je součástí serverové instalace. Na stránce Vítejte vyberte Instalovat software SOLIDWORKS PCB Services do tohoto počítače. SOLIDWORKS PCB Services vyžaduje přiřazení čísla portu. Výchozí číslo portu je SOLIDWORKS Visualize a SOLIDWORKS Visualize Boost Další produkty je možné instalovat jako součást individuální instalace. Další informace o produktech Visualize najdete v části SOLIDWORKS Visualize. Dříve bylo možné tyto produkty instalovat pouze prostřednictvím samostatného instalačního balíčku. Byl zjištěn předchozí Toolbox při instalaci nebo upgradu Pokud upgradujete na SOLIDWORKS 2017 nebo instalujete SOLIDWORKS 2017 souběžně s předchozí hlavní verzí, Manažer instalací vás vyzve, abyste se rozhodli, jak zpracovat existující data Toolbox/Průvodce dírami. Máte následující možnosti: Vytvořit nový SOLIDWORKS 2017 Toolbox. Použít stávající Toolbox se SOLIDWORKS Pokud jsou existující data starší verze, upgradují se na místě. Vytvořte kopii existujícího Toolboxu/Průvodce dírami a upgradujte kopii na verzi Tato varianta vám umožňuje použít kopii nové verze dat při zachování originálu pro použití s předchozími verzemi. Pokud v dřívějších verzích chtěl uživatel zachovat starší data Toolbox/Průvodce dírami, byl nucen ručně zkopírovat svoje složky Toolbox. 28

29 Instalace Odinstalace se dokončí, i když knihovny DLL nelze odregistrovat Software SOLIDWORKS můžete odinstalovat, i když se nepodaří odregistrovat některé knihovny DLL. Po skončení procesu odinstalace se zobrazí dialogové okno se seznamem knihoven DLL, které se nepodařilo odregistrovat. Obvykle není potřeba žádná další akce. Předtím odinstalace softwaru SOLIDWORKS selhala, pokud nešla odregistrovat některá knihovna DLL. 29

30 5 Správa systému Tato kapitola obsahuje následující témata: Vylepšení průvodce Pack and Go Zabránění uživatelům měnit možnosti systému Zpráva o spolehlivosti a kontrola restartování v SOLIDWORKS Rx Oprava poškozených souborů Spuštění vybraných simulačních studií v plánovači úloh Vylepšení průvodce Pack and Go Pokud není vybrána možnost Jedna úroveň složky, funkce Pack and Go nyní používá krátké, relativní cesty ke složce. Předtím mohla celá cesta způsobovat problém s limitem 256 znaků pro cestu systému Windows. Stavy zaškrtávacích polí ve funkci Pack and Go se nyní rovněž ukládají. Předtím se označení všech zaškrtávacích polí zrušilo při každém spuštění funkce Pack and Go a software vyžadoval jejich opětovné zaškrtnutí. Funkci Pack and Go v SOLIDWORKS otevřete kliknutím na Soubor > Pack and Go. Zabránění uživatelům měnit možnosti systému Nástroj pro správu nastavení můžete použít k nastavení možností systému, které se použijí při nasazení nebo upgradu softwaru SOLIDWORKS, a zabránění uživatelům ve změně těchto možností. Tento nástroj nahrazuje Průvodce kopírováním nastavení pro zavádění nastavení. Starší nástroj ale zůstává stále dostupný pro kopírování nastavení. Na začátku můžete použít: Výchozí sadu možností pro příslušné vydání SOLIDWORKS. Možnosti předtím použité na příslušný počítač. Možnosti určené v existujícím souboru.sldreg nebo.sldsettings. Dva sloupce zaškrtávacích polí vám umožní vybrat, které z těchto možností použít a které z použitých možností uzamknout, aby je uživatelé nemohli měnit. Když uživatel otevře dialog Možnosti systému, budou se uzamčené možnosti zobrazovat nedostupné s ikonou. Můžete ale vytvořit heslo, které umožní uživatelům odemknout možnosti. Když uživatel najede myší na uzamčenou možnost, zobrazí se mu popis s vaším jménem a em, aby vás mohli uživatelé kontaktovat a požádat o heslo. Můžete vybrat, zda se možnosti systému použijí pouze při prvním spuštění softwaru, nebo při každém spuštění SOLIDWORKS a zda se současně použijí přizpůsobení. Rovněž můžete 30

31 Správa systému vybrat, zda možnosti zůstanou uzamčené, když uživatelé nemohou přistupovat k síťovému umístění. Slouží k tomu soubor.sldsettings, ve kterém jsou uloženy definice uzamčení. Nástroj pro správu nastavení se instaluje společně s administrativní kopií SOLIDWORKS. Tento nástroj můžete spustit z umístění, ve kterém je kopie uložena. Nástroj Správce nastavení je uložen v následujícím výchozím umístění: C:\SolidWorks Admin\SOLIDWORKS <verze>\64bit\solidworks\program Files 64\SOLIDWORKS\ sldsettingsadmin.exe. Zpráva o spolehlivosti a kontrola restartování v SOLIDWORKS Rx SOLIDWORKS Rx poskytuje více informací o událostech způsobujících ukončení SOLIDWORKS na vašem počítači. Tyto informace mohou vám nebo vašemu prodejci VAR pomoci diagnostikovat příčinu trvalých problémů se spolehlivostí. Záložka Diagnostika zobrazuje čas od posledního restartování a zda se čeká na restartování. Záložka Spolehlivost obsahuje tabulku se seznamem relací, které byly ukončeny za posledních 60 dnů. Tato tabulka obsahuje informace, zda relace skončila normálně nebo s chybou. V případě chybové události se zobrazí zásobník volání společně s počtem zobrazení zásobníku volání za posledních 60 dnů. Záložka Spolehlivost rovněž zobrazuje události systému Windows pět minut před chybou, mezi které patří ukončení relace a události instalace. Když vytvoříte soubor zip z aplikace SOLIDWORKS Rx, informace ze záložky Spolehlivost se automaticky přidají do souboru zip a můžete je tak jednoduše sdílet s vaším prodejcem VAR. K záložkám aplikace SOLIDWORKS Rx se dostanete z nabídky Start systému Windows: klikněte na Všechny programy > SOLIDWORKS verze > Nástroje SOLIDWORKS > SOLIDWORKS Rx. Oprava poškozených souborů Software SOLIDWORKS poskytuje možnost pro opravu poškozených souborů. Funkce automatické opravy se snaží identifikovat poškozené segmenty podle poškozených souborů, které se pokusí odstranit. Když narazí na poškozený soubor, zobrazí se dialogové okno s dotazem, zda chcete soubor opravit. Pokud zvolíte Ano, software automaticky zkopíruje poškozený soubor a pokusí se opravit zkopírovaný soubor namísto práce s původním souborem. Pokud se zkopírovaný soubor otevře, software vás informuje, že oprava proběhla úspěšně, a nahlásí, který segment poškozeného souboru byl odstraněn, a dopad tohoto segmentu na soubor. Opravený soubor pak můžete uložit, pokud je výsledek přijatelný. Sestavy nebo výkresy, které odkazují na poškozené soubory, se otevřou bez souborů dílů. Pokud chcete opravit tyto soubory, musíte otevřít díly ve vlastním okně. Původní sestava nebo výkres se následkem opravy nezmění. Po opravě můžete nahradit opravené soubory za původní poškozené soubory. Pokud soubor nepůjde otevřít nebo výsledek nebude přijatelný, obnovte soubor z poslední zálohy. Pokud záloha není dostupná nebo k poškození souboru dochází opakovaně, požádejte o pomoc zástupce technické podpory. 31

32 Spuštění vybraných simulačních studií v plánovači úloh V úloze Aktualizovat simulaci můžete určit vybrané simulační studie, které se spustí pro určitý soubor nebo typ souboru. Předtím bylo potřeba spustit všechny studie pro daný soubor nebo typ souboru. K simulačním studiím v Plánovači úloh se dostanete z nabídky Start Windows: klikněte na Všechny programy > SOLIDWORKS verze > Nástroje SOLIDWORKS > Plánovač úloh SOLIDWORKS > Aktualizovat simulaci. 32

33 6 Sestavy Tato kapitola obsahuje následující témata: Zlepšení výkonu sestavy Automatické procházení při vložení součástí Zakázání náhledů skrytých součástí Tovární rozvržení Podpora pro vazby trajektorie Seskupení součástí Vylepšená nabídka zástupců pro konfigurace Načtení dokumentů pouze do paměti Vylepšení ovladače vazeb Vazby Možnosti pro vylepšení výkonu v režimu velkých sestav Zachování předvoleb výkresu Hledání externě odkazovaných dokumentů Řazení součástí podle doby otevření Vylepšení konfigurace SpeedPak Vylepšení nástroje Treehouse Zlepšení výkonu sestavy Výkon sestavy se zlepšil při přetahování součástí, obnově prvků sestavy a zobrazení skrytých součástí. Přetahování součástí. V sestavách, které obsahují stovky nebo tisíce vazeb, je přetahování součástí rychlejší a plynulejší. Kromě toho došlo ke zvýšení výkonu při přetahování součástí do sestavy, která obsahuje prvek těžiště. Po přetažení součástí je potřeba aktualizovat těžiště. Klikněte na možnost Obnovit (standardní panel nástrojů) nebo na možnost Upravit > Obnovit. Obnovení prvků sestavy. Došlo ke zvýšení výkonu při obnově prvků sestavy. Zobrazení skrytých součástí. Pokud ve velkých sestavách použijete funkci Zobrazit skryté součásti k přepínání viditelnosti zobrazených a skrytých součástí, je zkrácen čas potřebný na dokončení procesu. Automatické procházení při vložení součástí Když otevřete správce PropertyManager Vložit součásti a v části Otevřené dokumenty nejsou žádné dostupné součásti, automaticky se otevře dialog Otevřít, který vám umožní vyhledat součásti, které chcete vložit. 33

34 Sestavy Dříve bylo potřeba kliknout na Procházet a otevřít dialogové okno. Pokud chcete zakázat toto chování, zrušte zaškrtnutí možnosti Automaticky procházet při vytváření nové sestavy ve správci PropertyManager. Zakázání náhledů skrytých součástí Můžete vypnout funkci, která způsobuje zobrazení náhledů při výběru skrytých součástí ve stromu FeatureManager. Náhledy mohou způsobovat problémy s výkonem ve velkých sestavách, a to zejména při náhledu komplexních součástí. Pokud chcete zakázat chování náhledu, klikněte na Nástroje > Možnosti > Možnosti systému > FeatureManager a vyberte nebo zrušte možnost Povolit náhled skrytých součástí. Tovární rozvržení Při práci s rozsáhlými modely, jako jsou například plány závodů, můžete použít speciální nástroje a pracovní postupy. Můžete definovat spojovací body a povrchovou plochu v modelech dílů a sestav a publikovat tyto modely jako prostředky. Když vložíte prostředek do sestavy, magnetické vazby prostředek zachytí a fixují na místě vzhledem k ostatním prostředkům. Můžete vytvořit konfiguraci SpeedPak prostředku přímo ve správci PropertyManager Publikování prostředků. Požití konfigurací SpeedPak umožňuje výrazně zvýšit výkon, a to zejména rozsáhlých sestav. Při vytváření prostředku ale nemůžete použít entity z existující konfigurace SpeedPak. Publikování prostředku Model můžete publikovat jako prostředek. Definujete spojovací body, které umožní přichycení prostředku na místě vzhledem k ostatním prostředkům v sestavě. Volitelně můžete definovat povrchovou rovinu a vytvořit konfiguraci SpeedPak. Postup publikování prostředku: 1. V dílu nebo v sestavě klikněte na Nástroje > Publikování prostředků. 2. (Nepovinné.) Ve správci PropertyManager Publikování prostředků nastavte v části Povrchová rovina následující: Volba Povrchová rovina Popis Určuje, jaká plocha modelu se připojí k povrchové rovině při vložení prostředku do sestavy. Vyberte plochu modelu. Vzdálenost povrchové roviny (Nepovinné.) Definuje vzdálenost odsazení plochy vybraného modelu od povrchové roviny. Zadejte hodnotu. Obrátit směr (Nepovinné.) Určuje zarovnání povrchové plochy vzhledem k povrchové rovině. Klikněte na Obrátit směr klikněte na ovladač v grafické ploše. nebo 34

35 Sestavy 3. V části Body spojení nastavte následující: Volba Název odkazu spojení Bod připojení Popis Určuje název vytvářeného bodu spojení. Zadejte název nebo použijte výchozí. Určuje bod pro přichycení k jiným prostředkům v sestavě. Na základě vašeho výběru se bod umístí následujícím způsobem: Výběr Vrchol Lineární hrana Kulatá hrana Umístění bodu Na vrcholu Ve středovém bodu Ve středovém bodu Směr připojení Určuje směr přichycení při přetažení prostředku v blízkosti spojovacího bodu jiného prostředku v sestavě. Vyberte plochu. 4. Klikněte na Přidat spojku. Bod a směr připojení jsou indikovány na modelu. 5. Opakováním kroků 3 a 4 přidáte další body spojení. 6. (Nepovinné.) V části Možnosti vyberte Vytvořit konfiguraci SpeedPak. Konfigurace SpeedPak je vytvořena jako potomek původní konfigurace. Ve stromu FeatureManager se neobjeví žádné součásti. Když v grafické ploše přesunete ukazatel na prostředek, v okolí ukazatele budou viditelné pouze body spojení, jejich směrové plochy a povrchová plocha. 7. Klikněte na. Definování povrchové roviny V sestavě můžete definovat povrchovou rovinu. Když vložíte publikovaný prostředek do sestavy, povrchová rovina prostředku se přichytí k povrchové rovině sestavy. Postup definování povrchové plochy: 1. V sestavě klikněte na Vložit > Referenční geometrie > Povrchová rovina. 2. Ve správci PropertyManager v části Povrchová rovina vyberte plochu v sestavě. 3. (Nepovinné.) Klikněte na Obrátit směr nebo klikněte na ovladač v grafické ploše. 4. Klikněte na. Ve stromu FeatureManager se objeví položka Povrchová rovina. Když vložíte prostředek, povrchová rovina prostředku se přichytí k povrchové rovině sestavy. 35

36 Sestavy Používání magnetických vazeb V tomto cvičení publikujete dva modely jako prostředky pomocí nastavení jejich povrchových rovin a přidání bodů spojení pro magnetické vazby. Potom v sestavě vytvoříte povrchovou rovinu a vložíte prostředky do sestavy. Nakonec použijete magnetické vazby k připojení prostředků. Publikování prvního prostředku V tomto kroku použijeme rovnou kolejovou trasu k definování povrchové roviny a přidání spojovacích bodů pro magnetické vazby. Postup publikování prvního prostředku: 1. Otevřete soubor písmeno jednotky:users\public\public Documents\SOLIDWORKS\ SOLIDWORKS 2017\whatsnew\assemblies\straight_track.SLDPRT. 2. Klikněte na Nástroje > Publikování prostředků. 3. V grafické ploše vyberte zobrazenou plochu představující Povrchovou rovinu. 4. Vyberte hranu zobrazenou pro Bod připojení v části Body spojení. Když vyberete lineární hranu, vybere se středový bod. 5. Vyberte zobrazenou plochu pro Směr připojení. Pracovní postup můžete vylepšit kliknutím pravým tlačítkem do grafické plochy. 6. Klikněte pravým tlačítkem pro přidání konektoru k Bodům spojení nebo klikněte na Přidat spojku. 36

37 Sestavy 7. Otočte díl a vyberte zobrazenou hranu reprezentující Bod připojení. 8. Vyberte zobrazenou plochu pro Směr připojení. 9. Klikněte na možnost Přidat spojku. 10. Klikněte na. Strom FeatureManager se aktualizuje, aby obsahoval Publikované odkazy, mezi které patří Povrchová rovina, Spojka1 a Spojka2. 37

38 Sestavy Publikování druhého prostředku V tomto kroku použijeme zakřivenou kolejovou trasu k definování povrchové roviny a přidání spojovacích bodů pro magnetické vazby. Také můžete vybrat odlišnou konfiguraci. Postup publikování druhého prostředku: 1. Otevřete soubor písmeno jednotky:\users\public\public Documents\SOLIDWORKS\ SOLIDWORKS 2017\whatsnew\assemblies\turn.SLDPRT. 2. Klikněte na Nástroje > Publikování prostředků. 3. V grafické ploše vyberte zobrazenou plochu představující Povrchovou rovinu. 4. Vyberte hranu zobrazenou pro Bod připojení v části Body spojení. 5. Vyberte zobrazenou plochu pro Směr připojení. 6. Klikněte pravým tlačítkem pro přidání konektoru k Bodům spojení. 38

39 Sestavy 7. Otočte díl a vyberte zobrazenou hranu reprezentující Bod připojení. 8. Vyberte zobrazenou plochu pro Směr připojení. 9. Klikněte na možnost Přidat spojku. 10. Klikněte na. Strom FeatureManager se aktualizuje, aby obsahoval Publikované odkazy, mezi které patří Povrchová rovina, Spojka1 a Spojka2. Vytvoření povrchové roviny V tomto kroku použijeme sestavu, která bude sloužit jako základna pro kolejovou trasu, a definujeme její horní plochu jako povrchovou rovinu. Postup vytvoření povrchové roviny: 1. Otevřete soubor písmeno jednotky:\users\public\public Documents\SOLIDWORKS\ SOLIDWORKS 2017\whatsnew\assemblies\playground.SLDASM. 2. Klikněte na Vložit > Referenční geometrie > Povrchová rovina. 3. V grafické ploše klikněte na horní plochu Povrchové roviny. 39

40 Sestavy 4. Klikněte na. Strom FeatureManager se aktualizuje a nově bude obsahovat Povrchovou rovinu. Vložení prostředků do sestavy V tomto kroku vložíte kolejnice do sestavy podlahy a vyberete alternativní konfiguraci. Postup vložení prostředků do sestavy: 1. Klikněte na Vložit součásti (panel nástrojů Sestava) nebo na Vložit > Součást > Existující díl/sestavu. 2. Ve správci PropertyManager v části Otevřené dokumenty vyberte straight_track (rovná kolejnice) a podle obrázku přetáhněte ukazatel s kolejnicí do grafické plochy. 3. Kliknutím umístěte kolejnici na podlaze. Kolejnice se přichytí k podlaze, protože jsou obsaženy povrchové vazby. 4. Ve správci PropertyManager: a) V Otevřených dokumentech vyberte turn (zatáčka). b) V části Konfigurace vyberte 0 (U turn 180 zatáčka). c) Přetáhněte ukazatel s kolejnicí do grafické plochy podle obrázku, ale nepusťte myš. 40

41 Sestavy 5. Posunujte zatáčku směrem k rovné kolejnici a všimněte si, že když se přiblížíte k rovné kolejnici, zobrazí se čára přichycení magnetické vazby. Pokud uvolníte myš se zatáčkou kolejnice, zatímco se zobrazuje čára přichycení, mezi kolejnicemi se vytvoří vazba. 6. Kliknutím pusťte zatáčku tak, aby se přichytila k rovné kolejnici. 41

42 Sestavy Zkušební sada magnetických vazeb Tuto sadu zkušebních součástí můžete použít k experimentování s magnetickými vazbami. Kromě rovných a zakřivených tras, které se používají v příkladu magnetických vazeb, existují další díly a sestavy, u kterých si můžete vyzkoušet fungování magnetických vazeb. Tyto součásti se nachází ve složce písmeno jednotky:\users\public\public Documents\ SOLIDWORKS\SOLIDWORKS 2017\whatsnew\assemblies\. Component Popis Rovné koleje Konfigurace: 50, 100, 150, 200, 250, 300 Název souboru straight_track.sldprt Zakřivené koleje Konfigurace: 90º, 120º, 180 turn.sldprt Stanice station.sldprt Most bridge.sldprt Křižovatka cross.sldprt Hřiště playground.sldasm 42

43 Sestavy Component Popis Rozvržení mostů Název souboru bridgelayout.sldasm Podpora pro vazby trajektorie Vazba trasy (vzdálenost podél trasy, procento podél trasy) je nyní podporovaný typ vazby. Ovladač vazeb nepodporuje vazby trajektorie, šířky nebo drážky s volným omezením. Seskupení součástí Ve stromu FeatureManager můžete automaticky seskupit stejné součásti se stejnou konfigurací do struktury složky. Seskupení umožňuje výrazně kompaktnější obsah stromu FeatureManager se snazším vyhledáním součástí, a to zejména ve velkých sestavách. Ve stromu FeatureManager klikněte pravým tlačítkem na sestavu nejvyšší úrovně a klikněte na Zobrazení stromu > Seskupit instance součástí. 43

44 Sestavy Neseskupené součásti Seskupené součásti Vylepšená nabídka zástupců pro konfigurace Když ve správci ConfigurationManager kliknete pravým tlačítkem na nejvyšší uzel dílu nebo sestavy, vypíše místní nabídka pouze nejčastěji používané nástroje. Nepotřebné nástroje byly odstraněny. Zobrazují se následující nástroje: Přidat konfiguraci Configuration Publisher 44

45 Sestavy Vyčistit nepoužité prvky Komentář Zobrazení stromu Pořadí ve stromu Sbalit položky Upravit nabídku Načtení dokumentů pouze do paměti Odkazované dokumenty můžete načíst pouze do paměti, namísto jejich otevření v samostatných oknech. Možnost Načíst dokumenty pouze do paměti umožňuje uchovávat aktuální odkazy bez nutnosti otevření oken dokumentů, které nepotřebujete vidět. Tato možnost je užitečná, pokud máte sestavu, která obsahuje množství dílů součástí, které mají externí odkazy. Klikněte na Nástroje > Možnosti > Možnosti systému > Externí odkazy a vyberte Načíst dokumenty pouze do paměti. Vylepšení ovladače vazeb Vytváření konfigurací z poloh S použitím ovladače vazeb můžete vytvářet konfiguraci z polohy. Tento příklad používá jako typ vazby vazbu trasy. Postup vytvoření konfigurací z poloh v ovladači vazeb: 1. Otevřete soubor písmeno jednotky:\users\public\public Documents\SOLIDWORKS\ SOLIDWORKS 2017\whatsnew\assemblies\mate_controller\ path_mate_config.sldasm. 2. Klepněte na Ovladač vazeb (panel nástrojů pro sestavy) nebo na Vložit > Ovladač vazeb. 3. Ve správci PropertyManager v části Vazby klepněte na Shromáždit všechny podporované vazby. 4. Ponechejte Polohu 1 na 0.00mm a klikněte na Přidat konfiguraci. 45

46 Sestavy Možnost Přidat konfiguraci automaticky přidá model do správce ConfigurationManager, aniž by bylo nutné přidávat další informace. 5. Přidejte Position 2 (Poloha 2) pomocí následujícího postupu: a) U PathMate1 (Vazba trajektorie 1) zadejte 70.00mm. b) V části Umístění vazeb klikněte na Přidat pozici a klikněte na OK. c) Klikněte na položku Přidat konfiguraci. 6. Přidejte Position 3 (Poloha 3) pomocí následujícího postupu: a) U PathMate1 (Vazba trajektorie 1) zadejte mm. b) V části Umístění vazeb klikněte na Přidat pozici a klikněte na OK. c) Klikněte na položku Přidat konfiguraci. 7. Upravte Position 2 (Pozice 2) zadáním 80.00mm a klikněte na Přidat konfiguraci. 8. V dialogovém okně Oznámení ovladače vazeb klepněte na Aktualizovat. Aktualizace se automaticky propagují ve správci ConfigurationManager. 9. Klepněte na. Vazby Lepší umístění součásti při vytváření vazeb Při přidávání soustředných nebo stejnolehlých vazeb na součásti, které mají všechny stupně volnosti neomezené, jsou součásti na obrazovce a vzhledem k jiným součástem umístěny logičtějším způsobem. 46

47 Sestavy V předchozích verzích byly stejnolehlé a soustředné vazby přidány správně, ale jedna součást byla často umístěna mimo obrazovku nebo skryta za jinou součástí nebo v jiné součásti. Pro pokračování v práci bylo potřeba přiblížit a oddálit, rotovat pohled nebo skrýt jiné součásti. V SOLIDWORKS 2017 software kvůli vylepšení umístění součástí, u nichž se vytváří vazba, zohledňuje, kam kliknete na každou ze součástí, ze kterých vytváříte vazbu. Součásti jsou umístěny tak, že se oblasti kliknutí nachází blízko u sebe. Software se rovněž vyhýbá kolizím s jinými součástmi nebo je minimalizuje. Vazby vzdálenosti na válcové součásti Když přidáte vazbu vzdálenosti mezi dvěma válcovými plochami, jsou k dispozici čtyři možnosti umístění vzdálenosti. Rovněž jsou k dispozici nové možnosti při přidání vazby vzdálenosti mezi válcovou plochou a osou, hranou, čárou, vrcholem nebo bodem. Výchozí nastavená možnost je Od středu ke středu. Potom si software zapamatuje vámi použitou poslední možnost z poslední relace a použije ji v příští relaci. Předtím se určená vzdálenost použila na minimální vzdálenost mezi válci a nebyly k dispozici žádné jiné možnosti. Mezi možnosti umístění vzdálenosti patří: Od středu ke středu Použije se vzdálenost mezi osami válce. Minimální vzdálenost Použije se vzdálenost v místě, kde jsou válce nejblíže k sobě. Maximální vzdálenost Aplikuje vzdálenost, kde jsou válce nejdále od sebe. Tato možnost není dostupná, pokud je vzdálenost nižší než součet poloměrů obou válců. 47

48 Sestavy Vlastní vzdálenost Použije se vzdálenost na kombinaci vybraných podmínek. Určení podmínky pro každý válec: Střed Min Max Například pokud vyberete Střed pro válec nalevo a Min pro válec napravo. Řízené kóty vazeb Můžete nastavit kóty vazeb jako řízené, kdy je hodnota ovlivňovaná jinými pohyblivými součástmi v sestavě. Ve výchozím nastavení jsou kóty vazeb řídicí kóty. Pro následující typy vazeb můžete změnit kóty na řízené: Vzdálenost a limit vzdálenosti Úhel a limit úhlu Šířka (možnosti Vzdálenost a Procento) Drážka (možnosti Vzdálenost a Procento) Trasa (možnosti Vzdálenost a Procento) Použití řízených kót vazby: Proveďte jednu z následujících operací: V grafické ploše klikněte pravým tlačítkem na kótu vazby a vyberte možnost Řízená. Ve stromu FeatureManager ve složce Vazby klikněte pravým tlačítkem na vazbu a vyberte Řízená. V grafické ploše vyberte kótu skici. Ve správci PropertyManager na záložce Ostatní vyberte položku Řízená. Kótu vazby můžete změnit zpátky na řídicí tak, že zopakujete jednu z uvedených metod a zrušíte zaškrtnutí možnosti Řízená. Přeurčené vazby Dialog pro přeurčené vazby byl přepracován s ohledem na snadnost použití. Možnosti v dialogovém okně jsou lépe definovány a víte tak přesně, jak se bude vazba chovat: Přidejte tuto vazbu a přerušte ostatní vazby pro její splnění Přidat tuto vazbu a přeurčit sestavu Pokud stisknete ESC, vazba se nevytvoří. 48

49 Sestavy Možnosti pro vylepšení výkonu v režimu velkých sestav Když pracujete s velkými sestavami, můžete vybrat možnosti systému, které sníží počet obnovení a další časově náročné operace. Pozastavit automatickou obnovu Pro režim velkých sestav (LAM) je možné ovládat stávající možnost Pozastavit automatické obnovení. Potlačení automatických obnovení pro režim LAM: 1. Klikněte na Nástroje > Možnosti > Možnosti systému > Sestavy. 2. V části Když je Režim velkých sestav aktivní vyberte Pozastavit automatickou obnovu. Povolit ověření při obnovení Můžete ovládat stávající možnost Zakázat obnovu s verifikací pro režim LAM. Postup zakázání verifikace při obnově pro režim LAM: 1. Klikněte na Nástroje > Možnosti > Možnosti systému > Sestavy. 2. V části Když je Režim velkých sestav aktivní vyberte Zakázat obnovu s verifikací. Maximální doba pro aktualizaci těžiště a rovnic V aktivní sestavě se operace pro těžiště a rovnice spojené s fyzikálními vlastnostmi aktualizují, jen pokud trvají 0,5 sekund nebo méně. Pokud aktualizace trvá déle než 0,5 sekund, jsou těžiště a rovnice označeny symbolem obnovu neinicializujete ručně. a nejsou aktualizovány, dokud Zachování předvoleb výkresu Pokud nahradíte podsestavu vícetělovým dílem vytvořeným z podsestavy, zůstanou zachovány odkazy výkresu (jako jsou kóty, poznámky a popisy). Hledání externě odkazovaných dokumentů Při otevření sestavy nebo výkresu jsou k dispozici nové možnosti hledání, které poskytují více kontroly nad tím, kde software hledá chybějící referenční dokumenty. Tyto možnosti rovněž pomáhají zkrátit dobu otevření prostřednictvím zredukování počtu složek, které se prohledávají. Postup vyhledání externě odkazovaných dokumentů: 1. Klikněte na Nástroje > Možnosti > Vnější odkazy. 2. V části Hledat externí odkazy v vyberte nebo zrušte možnosti. 49

50 Sestavy Volba Odkazované dokumenty určené v Umístění souborů Popis Vyhledá chybějící odkazované dokumenty ve složkách Odkazované dokumenty určeným v nabídce Možnosti systému > Umístění souboru. Jinak se použije standardní rekurzivní metoda vyhledávání. Zahrnout Vyhledá podsložky složek Odkazované dokumenty. Vyloučit aktivní složky a místa posledního uložení Zabrání softwaru vyhledávat otevřené složky a složky, kde jste naposledy uložili soubory. Přejít na Odkazované dokumenty Otevře část Umístění souborů dialogového okna Možnosti. Řazení součástí podle doby otevření Doba, jak dlouho naposledy trvalo otevření každé součásti sestavy, se ukládá do speciální vlastnosti. Tuto vlastnost "SW-Doba otevření" si můžete otevřít ve Vizualizaci sestavy. Tato vlastnost vás informuje o tom, u kterých součástí trvá otevření nejdéle. Příslušné součásti pak můžete zjednodušit nebo odebrat, aby se zkrátila doba potřebná k otevření sestavy. Postup seřazení součástí podle doby jejich otevření: 1. V sestavě klikněte na Vizualizace sestavy (panel nástrojů Nástroje), nebo na Nástroje > Analýzy > Vizualizace sestavy. 2. Na záložce Vizualizace sestavy klikněte na šipku napravo od záhlaví sloupce. 3. V plovoucím seznamu klikněte na Více. 4. V dialogovém okně Vlastní sloupec vyberte v části Vlastnosti možnost SW-Doba otevření. 5. Klikněte na tlačítko OK. Ze SW-Doba otevření se stane záhlaví sloupce a zobrazí se doba otevření pro každou součást. 6. Kliknutím na toto záhlaví sloupce seřadíte součásti podle doby otevření. Opětovným kliknutím obrátíte pořadí řazení. Vylepšení konfigurace SpeedPak Do konfigurace SpeedPak můžete začlenit referenční geometrii a křivky. Pro zahrnutí do konfigurace SpeedPak můžete vybrat skici z libovolné úrovně sestavy. 50

51 Sestavy Předtím se do konfigurace SpeedPak přidaly všechny vyčleněné skici nejvyšší úrovně. Museli jste potlačit skici nejvyšší úrovně, které jste chtěli vyloučit, a nemohli vybrat skici v podsestavách. Postup zahrnutí referenční geometrie a skic do konfigurace SpeedPak: 1. Otevřete soubor písmeno jednotky:\users\public\public Documents\SOLIDWORKS\ SOLIDWORKS 2017\whatsnew\assemblies\speedpak\gearbox.sldasm. 2. Ve správci ConfigurationManager na záložce klikněte pravým tlačítkem na konfiguraci Výchozí a pak klikněte na Přidat SpeedPak. 3. V grafické ploše vyberte plochu zobrazenou pro Plochy k zahrnutí. Tři z ploch na součásti SHAFT - DRIVE (HŘÍDEL - POHON). 51

52 Sestavy 4. Ve správci PropertyManager v části Zahrnout klikněte na Referenční geometrie, skici a křivky k zahrnutí. 5. V grafické ploše vyberte zobrazené položky Axis of Rotation (Osa otáčení), text Lube Only (Pouze mazivo) a skicu Lube Arrow (Šipka maziva). 6. Ve správci PropertyManager v části Možnosti vyberte Odstranit zdvojenou grafiku. 7. Klikněte na. Skici a osa budou zahrnuty do konfigurace SpeedPak. 52

53 Sestavy Vylepšení nástroje Treehouse Zahrnutí výkresů při importu struktur Když importujete strukturu do nástroje Treehouse, můžete rovněž importovat veškeré přiřazené soubory dílů. Postup zahrnutí výkresů při importu struktur: 1. V nástroji Treehouse klikněte na Možnosti Treehouse. 2. V dialogovém okně: a) V části Možnosti importu vyberte Importovat výkresy s modely. b) V části Hledat v umístěních složek klikněte na Přidat, vyhledejte složku a klikněte na OK. c) Klikněte na tlačítko OK. Při příštím importu struktury Treehouse obsahující výkres bude uzel výkresu zahrnut do struktury. Otevření struktur v aplikaci Microsoft Excel Struktury Treehouse můžete otevřít v aplikaci Microsoft Excel. To vám pomůže používat tabulky k zachycení dílů a sestav, které jsou součástí modelu. Postup otevření struktur v aplikaci Microsoft Excel: 1. Otevřete strukturu v nástroji Treehouse. 2. Klikněte na Otevřít v Excelu. 3. V dialogovém okně vyberte možnost: Otevřít strukturu. Otevře celou strukturu Treehouse v aplikaci Microsoft Excel. Díly a sestavy se zobrazují v odsazeném seznamu. Otevřít pouze díly. Otevře pouze díly ze struktury Treehouse v aplikaci Microsoft Excel. 4. Klikněte na tlačítko OK. Otevře se Microsoft Excel s tabulkou celé struktury nebo dílů. Tabulka obsahuje následující sloupce Název dokumentu, Aktivní konfigurace a Množství. Každá vlastnost souboru se zobrazí ve vlastním sloupci. Hodnota Množství pro duplicitní díly se zobrazuje pro každou instanci ve struktuře. Tisk struktur Struktury Treehouse můžete vytisknout na papír nebo do souboru PDF. V aplikaci Treehouse klikněte na Tisk vytiskne rozsah struktury. a nastavte možnosti v dialogovém okně. Systém Uživatelské rozhraní Mezi vylepšení uživatelského rozhraní patří: 53

54 Přepracované uživatelské rozhraní konzistentní s uživatelským rozhraním softwaru SOLIDWORKS. Odstraněny animace při kliknutí na možnost Zobrazit vlastnosti dokumentu uzlu. na Změněny ikony pro výkresy. Kliknutím na minimalizujete výkres. Předtím bylo pro minimalizaci výkresu ve struktuře potřeba kliknout na. Tato změna ikony eliminuje nejasnosti v souvislosti s tím, co se děje s odkazem výkresu. Upravitelné názvy dokumentů ve struktuře. Poklikejte na název některého dokumentu a upravte text. Předtím změna názvu souboru vyžadovala kliknout na Zobrazit vlastnosti dokumentu. 54

55 7 SOLIDWORKS Composer Tato kapitola obsahuje následující témata: SOLIDWORKS Composer SOLIDWORKS Composer Sync SOLIDWORKS Composer Player SOLIDWORKS Composer Software SOLIDWORKS Composer urychluje tvorbu grafického obsahu ve 2D a ve 3D pro komunikaci o produktech a technické ilustrace. Výstupy a oblasti napětí CGM v souladu s normou S1000D 4.x Při generování technických výkresů ve formátu CGM máte možnost určit, zda bude výstup CGM v souladu s normami WebCGM, S1000D nebo ATA2200. S ohledem na normu S1000D můžete nyní určit, zda výstup bude v souladu s normou verze 2.x nebo 4.x. Více informací najdete v části Záložka Možnosti v nápovědě aplikace Composer. Také nyní můžete přizpůsobit vlastnosti koncentrace napětí, aby byly v souladu s normou S1000D 4.x ve výstupech CGM a doprovodných souborech XML. Viz témata Vlastnosti koncentrace napětí a Metavlastnosti v nápovědě aplikace Composer. Přizpůsobit strom sestavy Možnost Přepsat názvy stromu sestavy umožňuje přizpůsobit názvy aktorů (s použitím metavlastnosti) zobrazené ve stromu sestavy. Více informací viz Vstup v nápovědě aplikace Composer. Nové funkce rozhraní API softwaru Composer Player Aplikační programovací rozhraní (API) nástroje Composer Player bylo rozšířeno o řadu nových funkcí. Další informace najdete v příručce Composer Programming Guide. Tuto příručku si otevřete v aplikaci Composer kliknutím na Help (Nápověda) > Programming Guide (Průvodce programováním). 55

56 SOLIDWORKS Composer Nové šablony názvů pohledu ve vlastnostech dokumentu Pro použití při vytváření pohledů jsou k dispozici další šablony %viewindex%, %viewindex+n% a %viewindex-n%. Viz Pohledy v nápovědě aplikace Composer. Vymazání barev zděděných z rodičovských uzlů v sestavě Byla vylepšena vlastnosti Barva pro geometrické aktory v sestavě. Když určíte vlastnost barvy pro konkrétní součást a barva zděděná z rodičovských uzlů se liší, zobrazí se zpráva umožňující vymazat barvu zděděnou z rodičovských uzlů (a použít určenou barvu). Rovněž můžete toto chování nastavit jako výchozí. Viz Vlastnosti geometrických aktorů v nápovědě aplikace Composer. Před Po vymazání barev zděděných z rodičovského uzlu SOLIDWORKS Composer Sync Přizpůsobit strom sestavy Možnost Přepsat názvy stromu sestavy umožňuje přizpůsobit názvy aktorů (s použitím metavlastnosti) zobrazené ve stromu sestavy. Více informací viz Vstup v nápovědě aplikace Composer. 56

57 SOLIDWORKS Composer SOLIDWORKS Composer Player Nové funkce rozhraní API softwaru Composer Player Aplikační programovací rozhraní (API) nástroje Composer Player bylo rozšířeno o řadu nových funkcí. Další informace najdete v příručce Composer Programming Guide. Tuto příručku si otevřete v aplikaci Composer kliknutím na Help (Nápověda) > Programming Guide (Průvodce programováním). 57

58 8 SOLIDWORKS Costing Aplikace SOLIDWORKS Costing je k dispozici v softwaru SOLIDWORKS Professional a SOLIDWORKS Premium. Costing pro sestavy je dostupný pouze v softwaru SOLIDWORKS Premium. Tato kapitola obsahuje následující témata: Náhled vnoření vymezovacího rámečku pro poslední list Rozpoznávání prvků pro operace Integrace šablony MySOLIDWORKS Costing Kalkulace nákladů založená na pravidlech pro díly Kalkulace nákladů podsestav Vylepšení šablon Podpora kalkulace nákladů založená na čase Náhled vnoření vymezovacího rámečku pro poslední list Můžete si zobrazit rozvržení vnoření vymezovacího rámečku na posledním listu, pokud máte více listů v sérii a můžete přepínat mezi první a poslední stránkou. Můžete také změnit velikost a měřítko Náhledu vnoření vymezovacího rámečku při zachování původního poměru stran. Pro přepnutí mezi první a poslední stránkou, když máte více listů, můžete v části Náhled vnoření vymezovacího rámečku vybrat První stránka nebo Poslední stránka. Rozpoznávání prvků pro operace Byl vylepšen výkon rozpoznávání prvků pro speciální případy geometrie. Byly zavedeny nové nástroje a vylepšení pracovního postupu pro zefektivnění a urychlení procesu kalkulace nákladů. Byly přidány následující nové nástroje: Operace rozdělení. Pro rozdělení souosé díry klikněte pravým tlačítkem na entitu ve správci CostingManager a vyberte Operace rozdělení. Kombinovat operace. Pokud potřebujete sloučit rozdělené díry, klikněte pravým tlačítkem na některou z výsledných děr generovaných příkazem Operace rozdělení ve správci CostingManager a vyberte Kombinovat operace. Prvky soustružení. Operaci Soustružení vnitřního průměru můžete převést na díru a automaticky přiřadit operace soustružení, pokud příslušná informace existuje v šabloně. Není potřeba žádná operace Převést. 58

59 SOLIDWORKS Costing Operace čelního frézování. Operaci čelního frézování můžete převést na operaci koncového řezu pro polotovary ve tvaru bloku, válce nebo desky tak, že kliknete pravým tlačítkem na entitu a vyberete možnost. Operace vyvrtávání. Můžete kliknout pravým tlačítkem na Jednoduchá díra a přidat operaci vyvrtávání a vybrat nástroj. Možnost vícenásobného výběru je v nástroji CostingManager k dispozici pro následující prvky a operace v jednotělovém režimu: Prvky děr. Převedení na kruhové frézované kapsy, řetězce rozdělených děr a Přesun-do. Operace děrování. Výběr nástrojů pro operace vrtání, zahloubení, kuželového zahloubení, závitování a další operace obrábění děr. Prvky frézování. Převedení na díry nebo objemové prvky a Přesun-do. Operace frézování. Výběr nástrojů pro operace frézování, přídavné operace a odstranění přídavných operací. Prvky objemů. Změna strojů a zpracování, převedení na frézování, vrtání nebo nástroje soustružení a Přesun-do. Objemové operace. Výběr nástrojů pro vrtání, frézování nebo soustružení. Prvky čelního frézování. Převedení prvků čelního frézování na prvky koncového řezu a Přesun-do. Operace čelního frézování. Vyberte obecný nástroj pro operace čelního frézování. Prvky koncového řezu. Použít bez nákladů, Přepsat náklady, Upravit přepsané náklady a Odstranit přepsané náklady. Převedení prvků koncového řezu na prvky čelního frézování a Přesun-do. Obrábění prvků dráhy řezu. Použít bez nákladů, Přepsat náklady, Upravit přepsané náklady a Odstranit přepsané náklady. Výběr prvků dráhy řezu a použití řezacího stroje. Prvky ohybu plechových dílů. Výběr hrany a obrubového ohybu a použití prvku řezání. Prvky soustružení. Výběr prvků soustružení a použití stroje, výběr prvků vnitřního soustružení a použití nástroje pro vrtání, Přesun-do. Můžete přidat polotovar ve směrech X, Y a Z těla polotovaru Deska podobě jako typ polotovaru Blok. Můžete použít nastavení dílu pro sestavu ve správci CostingManager namísto jejich úpravy v podokně úloh Costing. Vylepšení dialogu průběhu odhadu nákladů Při kalkulaci nákladů obráběných dílů a plechových dílů si můžete zobrazit dialog Průběh odhadu nákladů. Při kalkulaci nákladů sestav můžete v dialogu Průběh kliknout na tlačítko Přeskočit tento díl. Dialog Průběh odhadu nákladů a tlačítko Zrušit. Dialog Průběh odhadu nákladů je dostupný pro jednotělové díly. Při kalkulaci nákladů jednotělového dílu si můžete zobrazit dialog Průběh odhadu nákladů, který obsahuje indikátor průběhu a tlačítko Zrušit. Pomocí tlačítka Zrušit můžete zrušit proces kalkulace nákladů nástroje Costing pro jednotlivé operace nebo více operací. Při zrušení procesu: Podokno úloh a CostingManager zůstanou aktivní. Můžete se vrátit na operaci kalkulace nákladů zrušené operace v pozdější fázi. Proces zrušení pro jednotělové díly, vícetělové díly a sestavy je rychlejší. Přeskočit tento díl. Toto tlačítko se nachází v dialogovém okně Průběh kalkulace nákladů při kalkulaci nákladů sestav. Můžete ho použít k přeskočení procesu kalkulace nákladů pro časově náročné součásti a přesunout se na další součást ve frontě. 59

60 SOLIDWORKS Costing Vynechané součásti zůstanou nevypočítané bez přiřazených nákladů. Toto tlačítko umožňuje pohodlným způsobem vynechat nebo zrušit jednu nebo více součástí v porovnání se zrušením celého procesu kalkulace nákladů pro sestavu. Integrace šablony MySOLIDWORKS Costing Výrobci ve Výrobní síti MySOLIDWORKS mají možnost nahrát svoje šablony pro plechové díly, které si pak mohou otevřít uživatelé v softwaru SOLIDWORKS. Uživatelé, kteří potřebují vypočítat náklady plechových dílů, si mohou rovněž zobrazit informace výrobců a kontaktovat je. Podokno úloh Costing pro plechové díly bylo upraveno a nyní obsahuje dvě nové možnosti v části Šablona Costing: Místní. Zobrazí šablony uložené v systému. MySolidWorks. Zobrazí šablony výrobců ve Výrobní síti MySolidWorks. Kalkulace nákladů s informacemi výrobce v MySolidWorks Kalkulace s použitím informací výrobce v MySolidWorks: 1. V plechovém dílu v podokně úloh Costing v části Šablona Costing klikněte na MySolidWorks. 2. V části Výrobce vyberte z rozevírací nabídky výrobce. 3. V části Šablona vyberte z rozevírací nabídky šablonu. 4. Klikněte na tlačítko Zahájit kalkulaci nákladů. Kalkulace nákladů založená na pravidlech pro díly Můžete přizpůsobit šablony obrábění a plechových dílů, aby přesněji odrážely výrobní proces používaný při výrobě dílů. Můžete použít jedinečná pravidla pro plechové díly a jedinečná pravidla pro obrábění nebo společná pravidla pro plechové díly a obrábění pro speciální geometrie. Předtím jste mohli pouze přizpůsobit šablony obrábění pro kalkulaci nákladů založenou na pravidlech. Můžete použít další pravidla pro obrábění a rovněž přizpůsobit šablony plechových dílů pro speciální geometrie. Společná pravidla pro plechové díly a obráběné díly Seznam pravidel viditelných na záložce Pravidla, která je společná pro šablony plechových dílů a šablony obrábění: Možnost KDYŽ je vybrán materiál, PAK přidat náklady Popis Nastaví přednastavené náklady pro vybraný materiál. 60

61 SOLIDWORKS Costing Možnost KDYŽ je vybrán materiál, PAK přidat náklady jako % vypočítaných nákladů KDYŽ je vybrán materiál, PAK přidat přirážku/slevu k celkové ceně / ceně za materiál KDYŽ je vybrán materiál, PAK přidat uživatelskou operaci KDYŽ je určitá hmotnost modelu, PAK přidat náklady KDYŽ je určitá hmotnost modelu, PAK přidat náklady jako % vypočítaných nákladů KDYŽ je určitá hmotnost modelu, PAK přidat přirážku/slevu k celkovým nákladům / nákladům na materiál /výrobním nákladům KDYŽ je nejdelší hrana vymezovacího rámečku polotovaru určité velikosti, PAK přidat vlastní operaci KDYŽ je nejdelší hrana vymezovacího rámečku polotovaru určité velikosti, PAK přidat náklady KDYŽ je nejdelší hrana vymezovacího rámečku polotovaru určité velikosti, PAK přidat náklady jako % vypočítaných nákladů KDYŽ je nejdelší hrana vymezovacího rámečku polotovaru určité velikosti, PAK přidat přirážku/slevu k celkovým nákladům / nákladům na materiál Popis Nastaví náklady jako procento celkových nákladů, nákladů na materiál nebo výrobních nákladů pro vybraný materiál. Nastaví přirážku/slevu jako procento celkových nákladů nebo nákladů na materiál pro vybraný materiál. Nastaví vlastní operaci pro vybraný materiál. Nastaví náklady, pokud je hmotnost modelu v rozsahu určeném dvěma přednastavenými hodnotami hmotnosti. Nastaví náklady jako procento celkových nákladů, nákladů na materiál nebo výrobních nákladů, pokud je hmotnost modelu v rozsahu určeném dvěma přednastavenými hodnotami. Nastaví přirážku/slevu jako procento celkových nákladů nebo nákladů na materiál, pokud je hmotnost modelu v rozsahu určeném dvěma přednastavenými hodnotami. Nastaví vlastní operaci, pokud se nejdelší hrana vymezovacího rámečku obrábění polotovaru (osa X, Y nebo Z) nachází v rozsahu určeném dvěma přednastavenými hodnotami délky. Nastaví náklady, pokud se nejdelší hrana vymezovacího rámečku polotovaru (osa X, Y nebo Z) nachází v rozsahu určeném dvěma přednastavenými hodnotami délky. Nastaví náklady jako procento celkových nákladů, nákladů na materiál nebo výrobních nákladů, pokud se nejdelší hrana vymezovacího rámečku polotovaru (osa X, Y nebo Z) nachází v rozsahu určeném dvěma přednastavenými hodnotami délky. Nastaví přirážku/slevu jako procento vybraných celkových nákladů nebo nákladů na materiál, pokud se nejdelší hrana vymezovacího rámečku polotovaru (osa X, Y nebo Z) nachází v rozsahu určeném dvěma přednastavenými hodnotami délky. 61

62 SOLIDWORKS Costing Možnost KDYŽ je hmotnost dílu v rozsahu X a Y, PAK přidat vlastní operaci Popis Nastaví vlastní operaci, pokud je hmotnost dílu v rozsahu určeném dvěma přednastavenými hodnotami. Jedinečná pravidla pro šablony obrábění Seznam jedinečných pravidel pro obrábění šablon: Možnost Popis KDYŽ je vybrána operace frézování, PAK vynásobit procento krokování přes rychlosti posuvu (f) Pokud je tolerance díry DimXpert v určitém rozsahu, přidat další operaci Pokud vyberete operaci frézování, vynásobí se procento "krokování přes" rychlosti posuvu přednastavenou hodnotou. Pokud je tolerance díry DimXpert v určitém rozsahu mezi dvěma přednastavenými hodnotami tolerance, provede se další operace. POUŽÍT typ těla polotovaru, POKUD je vymezovací rámeček určité velikosti Použije se typ těla polotovaru, pokud je nejmenší rozměr vymezovacího rámečku dílu menší než přednastavená hodnota hmotnosti. Jedinečná pravidla pro šablony plechových dílů Pravidlo jedinečné pro šablonu plechových dílů je: Možnost KDYŽ je hmotnost dílu v rozsahu X a Y, PAK použít TUTO operaci přípravy ohybu ke tvarování dílu Popis Nastaví operaci přípravy ohybu z dostupných operací přípravy ohybu pro díl, pokud je hmotnost v rozsahu mezi dvěma přednastavenými hodnotami. Kalkulace nákladů podsestav Při kalkulaci nákladů sestavy můžete použít režim Bez stromové struktury nebo režim Vnořený strom. Můžete také vypočítat náklady pro podsestavy nebo na ně použít nákupní cenu. Costing má následující dva režimy: Bez stromové struktury Vypočte náklady sestav nejvyšší úrovně bez kalkulace podsestav. Možnost Bez stromové struktury provede kalkulaci podle existujícího chování. 62

63 SOLIDWORKS Costing Vnořený strom Vypočte náklady sestavy nejvyšší úrovně a jejích podsestav nebo použije nákupní cenu na podsestavy. Při kalkulaci sestav lze použít: Použít nákupní cenu Umožňuje vytvořit kalkulaci sestavy v režimu Vnořený strom a použít přepsání nákladů na individuální podsestavy vybráním možnosti Použít nákupní cenu v místní nabídce. Pokud použijete nákupní cenu na některou podsestavu, všechny součásti v této podsestavě ve správci CostingManager zešednou. Použít změny nákladů součástí na více instancí v rámci celé sestavy. Když změníte náklady součásti, která má více instancí v podsestavách nebo mimo ně, použije se změna nákladů na všechny instance v sestavě. Předvolby Costing. V následující části je pořadí předvoleb nástroje Costing pro sestavu bez kalkulace nákladů: 1. Náklady uživatelské vlastnosti. Pokud jsou definovány náklady uživatelské vlastnosti pro podsestavu nebo součást a v šabloně Costing je definována uživatelská vlastnost, potom se tyto náklady upřednostní před náklady definovaným v šabloně. 2. Vypočítané náklady. Pokud nejsou definovány současně náklady uživatelské vlastnosti a náklady v šabloně, náklady se vypočítají individuálně. Pokud je podsestava již uložena s daty Costing, potom se uložené náklady upřednostní před ostatními typy nákladů. Možnosti ve správci CostingManager: Možnost Použít náklady ze šablony Použít nákupní cenu Použít náklady uživatelské vlastnosti Použít vypočítané náklady Popis Použijí se náklady definované v šabloně. Použije se přepsání nákladů na existující náklady. Použijí se náklady definované v uživatelské vlastnosti. Použijí se vypočítané náklady součástí a podsestav. Vyhodnocení nákladů sestav v režimu Vnořený strom Postup kalkulace nákladů podsestav v sestavě: 1. Otevřete soubor písmeno jednotky:\users\public\public Documents\SOLIDWORKS\ SOLIDWORKS 2017\whatsnew\Costing\PunchingMachine\PunchingMachine.sldasm.. 2. Zkopírujte šablonu Punch data.sldctc ze složky \Users\Public\Public Documents\ SOLIDWORKS\SOLIDWORKS 2017\whatsnew\Costing\PunchingMachine do složky C:\ ProgramData\SOLIDWORKS\SOLIDWORKS 2017\lang\english\Costing templates. 63

64 SOLIDWORKS Costing 3. Klikněte na Nástroje > Možnosti > Umístění souborů a proveďte následující: a) V části Zobrazit složky pro vyberte z rozevíracího seznamu Šablony Costing. b) Klikněte na Přidat a zadejte cestu souboru C:\ProgramData\SOLIDWORKS\ SOLIDWORKS 2017\lang\english\Costing templates. 4. Klikněte na Nástroje > Aplikace SOLIDWORKS > Costing. 5. V podokně úloh Costing v části Šablony kalkulace nákladů v poli Hlavní šablona vyberte šablonu Punch data (Data prolisů). 6. V části Seznam dílů: a) Klikněte na Vnořený strom. b) Vyberte díly pro: Náklady pro výpočet Definované náklady Ve výše uvedených částech můžete zobrazit pouze díly a nikoli sestavy. 7. Pokud budete chtít změnit přednastavené náklady, vyberte díl v části Definované náklady a zadejte náklady. 8. Vyberte díly v části Díly Toolbox a nastavte jednu z následujících možností: Vyloučit: Vyloučí vybraná těla z výpočtu nákladů. Zahrnout: Zahrne vybraná těla do výpočtu nákladů. 9. Klikněte na tlačítko Zahájit kalkulaci nákladů. 10. Klikněte na Ano. Když kliknete na Ano, mohou se změnit podsestavy, které jsou uloženy s náklady vypočítanými pomocí metody bez stromové struktury. 11. Ve správci CostingManager klikněte pravým tlačítkem na cenu podsestavy a pak klikněte na některou z následujících možností v místní nabídce: Použít náklady ze šablony Použít nákupní cenu Použít náklady uživatelské vlastnosti Použít vypočítané náklady Můžete přepínat mezi možnostmi Použít náklady ze šablony/ Použít náklady uživatelské vlastnosti, Použít nákupní cenu a Použít vypočítané náklady. Pokud je pro podsestavu definována uživatelská vlastnost, potom možnost Použít náklady ze šablony není viditelná v místní nabídce. Náklady sestavy se aktualizují. 64

65 SOLIDWORKS Costing Vylepšení šablon Šablona Microsoft Excel pro zprávy Šablonu zprávy Costing pro Excel můžete přizpůsobit a změnit uspořádání konkrétních vstupních značek ve zprávě. Můžete také vytvořit více šablon Microsoft Word nebo Excel a uložit je do jednoho umístění. Předtím bylo možné přizpůsobit pouze šablonu zprávy pro Word. Můžete přizpůsobit šablonu zprávy pro Excel a rovněž přidat vlastní styl. Dále můžete: Vyberte šablonu v určeném umístění v nabídce Možnosti zprávy. Šablonu zprávy Excel otevřete, když: Je otevřena šablona zprávy Word. Je otevřena jiná šablona Excel. Jsou otevřeny současně šablony Word a Excel. Podpora nabídek s vícenásobným množstvím v šablonách zpráv Ve zprávě ve formátu Microsoft Excel nebo Word můžete při kalkulaci nákladů na díl poskytnout pět alternativních množství hodnot nákladů, pokud chcete zákazníkovi ukázat, jak se může cena za díl snížit při navýšení objemu výroby. Můžete vybrat ze dvou typů zprávy: Zpráva jednoduchého odhadu. Pokrývá následující informace: Název modelu Informace o společnosti Informace o nabídce Odhadovaný čas na díl Odhadované náklady na díl Alternativní množství Detailní zpráva. Zahrnuje informace obsažené v jednoduché nabídkové zprávě a k tomu navíc: Rozpis nákladů Rozpis výrobních nákladů Náklady na přípravu a náklady přípravných operací (pouze díly) Přípravné operace (pouze díly) Prvky bez nákladů (pouze díly) Řezy základny (pouze díly): Rozpis výrobních nákladů Náklady na přípravu a náklady přípravných operací Přípravné operace Prvky bez nákladů 65

66 SOLIDWORKS Costing Více instancí Editoru šablon Costing Můžete otevřít druhou instanci stejné šablony v Editoru šablon Costing v režimu pouze pro čtení. Předtím se zobrazilo upozornění, pokud jste se pokusili otevřít další instanci stejné šablony v Editoru šablon Costing. Tato funkce je užitečná, pokud upravujete informace na záložce v Editoru šablon Costing a potřebujete porovnat informace. Řazení tabulek v Editoru šablony Costing V Editoru šablony Costing můžete tabulky podle abecedy jedním kliknutím na záhlaví sloupců. Předtím řazení sloupců vyžadovalo poklikat na záhlaví sloupců. Postup řazení tabulek v Editoru šablony Costing: 1. V plechovém nebo obráběném dílu klikněte na ikonu Costing (panel nástrojů Nástroje) nebo na nabídku Nástroje > Aplikace SOLIDWORKS > Costing. 2. V podokně úloh v nabídce Šablona Costing klikněte na položku Spustit editor šablon. 3. V Editoru šablon Costing klikněte na libovolnou záložku se sloupci a na libovolné záhlaví sloupce. Tabulka bude abecedně seřazena podle vybraného sloupce. Používání funkcí Kopírovat jako a Upravit v šablonách Costing Nástroje Kopírovat jako a Upravit na některých záložkách Operace v šablonách plechových dílů a obrábění můžete použít ke kopírování a opětovnému využití více řádků informací. Postup otevření funkcí Kopírovat jako a Upravit v šablonách Costing: 1. V plechovém nebo obráběném dílu klikněte na ikonu Costing (panel nástrojů Nástroje) nebo na nabídku Nástroje > Aplikace SOLIDWORKS > Costing. 2. V podokně úloh nástroje Costing klikněte v části Šablona kalkulace nákladů na položku Spustit editor šablon. 3. V Editoru šablon Costing klikněte na Operace. V případě plechových dílů klikněte na Řezání nebo Ohyb. V případě obráběných dílů vyberte Řezání, Frézování, Vrtání nebo Soustružení. 4. Vyberte řádky, klikněte pravým tlačítkem na vybrané řádky a vyberte Kopírovat jako nebo Upravit. Tyto možnosti můžete spravovat v nabídkách buněk na záložkách Operace. 66

67 SOLIDWORKS Costing Podpora kalkulace nákladů založená na čase V plechových dílech určených pro operace řezu se můžete přepnout na metodu kalkulace nákladů založenou na čase. Máte větší flexibilitu při zadávání dat a s využitím vstupních parametrů můžete také vypočítat dobu potřebnou na výrobu plechového dílu. 67

68 9 DimXpert Tato kapitola obsahuje následující témata: Vytváření kót základní velikosti Tolerance obecného bloku Výběr více hran Použití referenční geometrie s kótami DimXpert Používání základen ve schématech automatického kótování Použití polárních schémat kót pro díly s geometrickou tolerancí Vytváření kót základní velikosti Kóty základní velikosti můžete vytvářet ručně. Postup vytvoření kóty základní velikosti: 1. V dílu klikněte na Kóta základní velikosti (panel nástrojů DimXpert) nebo Nástroje > DimXpert > Kóta základní velikosti. 2. V grafické ploše vyberte entity. 3. Umístěte danou kótu. 4. Ve správci PropertyManager nastavte možnosti. 5. Klikněte na. Tolerance obecného bloku Můžete přidat výchozí toleranci pro kóty, pokud se pro určení tolerance nepoužívají nevýznamná desetinná místa, například pokud jsou nastaveny metrické jednotky. Postup nastavení možnosti Tolerance obecného bloku: 1. V dílu nebo sestavě klikněte na Nástroje > Možnosti > Vlastnosti dokumentu > DimXpert. 2. V části Metody vyberte Tolerance obecného bloku. 68

69 DimXpert 3. V části Tolerance obecného bloku nastavte Tolerance délky a Tolerance úhlu. 4. Klikněte na tlačítko OK. Výběr více hran Můžete vytvářet kóty mezi dvěma rovinami pomocí výběru dvou hran, když jsou odpovídající roviny rovnoběžné. Použití referenční geometrie s kótami DimXpert Kóty DimXpert můžete vytvářet s použitím referenčních rovin, os, bodů a symbolů těžiště. Používání základen ve schématech automatického kótování Nástroj DimXpert Automatické kótovací schéma umožní vybrat existující základny pro referenční prvky. 69

70 DimXpert Postup použití základen v Automatických kótovacích schématech: 1. Klikněte na Automatické kótovací schéma (panel nástrojů DimXpert), nebo vyberte Nástroje > DimXpert > Automatické kótovací schéma. 2. Ve správci PropertyManager vyberte v části Výběr základny primární základnu a volitelně sekundární a terciární základny pro použití při generování geometrických tolerancí. Můžete vybrat existující základny. 3. Nastavení možností. 4. Klikněte na. Použití polárních schémat kót pro díly s geometrickou tolerancí Nástroj DimXpert Automatické kótovací schéma podporuje polární schémata kót. 70

71 DimXpert Postup použití polárních schémat kótování pro díly s geometrickou tolerancí: 1. Klikněte na Nástroje > Možnosti > Vlastnosti dokumentu > DimXpert > Geometrická tolerance. 2. V dialogovém okně v části Základní kóty vyberte Vytvořit základní kóty a Polární. 3. Klikněte na tlačítko OK. 4. Klikněte na Automatické kótovací schéma nebo vyberte Nástroje > DimXpert > Automatické kótovací schéma. 5. Ve správci PropertyManager v části Nastavení, Kótování pole vyberte Polární. 6. Nastavení možností. 7. Klikněte na. 71

72 10 Detailování a výkresy Tato kapitola obsahuje následující témata: Kóty Pohledy výkresů Detailování modelu Poznámky a pozice Výkon ve výkresech Listy Tabulky Kóty Vynášecí čára oblouku nebo opačná strana Nastavení Vynášecí čára oblouku nebo opačná strana umožňuje ovládat odkazovou čáru kóty poloměru. Možnost Kótovat ke středu oblouku byla odstraněna z nabídky Zobrazení čar/šipek na záložce Odkazové čáry správce PropertyManager Kóta. Nahradila ji možnost Vynášecí čára oblouku nebo opačná strana, která umožňuje ovládat odkazovou čáru kóty poloměru: Kde je to možné, je použita na vynášecí čáru oblouku. Pokud to není možné, je připojena k opačné straně oblouku. Vybráno Vynášecí čára oblouku nebo opačná strana Nevybráno Vynášecí čára oblouku nebo opačná strana Změna velikosti kružnice počátku u souřadnicových kót DIN Při použití normy DIN můžete ovládat velikost kružnice počátku pro souřadnicové kóty. 72

73 Detailování a výkresy Pokud potřebujete podporu aktuální normy DIN 406 a předchozích norem DIN, můžete nastavit velikost kružnice počátku v souřadnicových kótách. SOLIDWORKS 2017 SOLIDWORKS 2016 Postup změny velikosti kružnice počátku v souřadnicových kótách DIN: 1. Otevřete soubor písmeno jednotky:\users\public\public Documents\SOLIDWORKS\ SOLIDWORKS 2017\whatsnew\drawings\knob-1.SLDDRW. 2. Vyberte souřadnicovou základnu, která obsahuje kružnici počátku. 3. V okně PropertyManager klikněte na záložku Odkazové čáry. 4. V části Zobrazení čar/šipek klikněte na Velikost. 5. V dialogu Velikost kružnice zrušte zaškrtnutí možnosti Použít velikost dokumentu. 6. Zadejte 5 jako průměr kružnice počátku a klikněte na OK. 7. Klikněte na. Pro nastavení vlastnosti dokumentu pro velikost kružnice počátku v souřadnicové kótě DIN klikněte na Nástroje > Možnosti > Vlastnosti dokumentu > Kóty > Souřadnicové a klikněte na Velikost. Tolerance kót a geometrické tolerance v obecných tabulkách Při propojení hodnoty kóty nebo geometrické tolerance s buňkou obecné tabulky zobrazuje kóta nebo geometrická tolerance v buňce stejné prvky jako původní popis, a to včetně tolerance, duálních kót a dalšího textu. 73

74 Detailování a výkresy Počet instancí popisů děr pro zrcadlené díry Když použijete nástroj Popis díry na pole děr, které obsahuje zrcadlení na stejném těle, bude počet instancí obsahovat zrcadlené díry. SOLIDWORKS 2017 SOLIDWORKS 2016 Kóty poloměru s krátkou odkazovou čarou Možnost Inteligentní šipky jsou uchyceny k obloukům a míří směrem pryč od kóty podporuje kóty oblouku s krátkými odkazovými čarami. 74

75 Detailování a výkresy Nastavení možnosti: klikněte na Nástroje > Možnosti > Vlastnosti dokumentu > Kóty > Poloměr a v části Umístění šipek vyberte Inteligentní šipky jsou uchyceny k obloukům a míří směrem pryč od kóty. Velikost písma tolerance Můžete nastavit velikost písma tolerance pro individuální kóty s použitím možností v nabídce Písmo textu na záložce Ostatní ve správci PropertyManager Kóta. Pohledy výkresů Vytvoření oříznutého a detailního pohledu bez obrysu Oříznuté a detailní pohledy nepodporují obrys. Oříznutí bez obrysu Oříznutí s kompletním obrysem Detaily bez obrysu 75

76 Detailování a výkresy Postup vytvoření pohledu bez obrysu: Detaily s kompletním obrysem 1. V pohledu výkresu načrtněte uzavřený profil skici, jako například kružnici. 2. Vyberte kružnici. 3. Klikněte na Oříznout pohled (panel nástrojů Výkres) nebo na nabídku Vložit > Pohled výkresu > Oříznout. 4. Vyberte pohled výkresu. 5. Ve správci PropertyManager v části Oříznout pohled vyberte Bez obrysu. 6. Klikněte na. 76

77 Detailování a výkresy Zvýraznění obrysů V pohledech řezu můžete zvýraznit obrys ploch řezů v souladu s normou ISO Obvykle to znamená nastavení obrysu ploch silnější než jiné čáry modelu v pohledu řezu. Zvýraznění obrysu v řezu Postup zvýraznění obrysu v řezu: 1. Ve výkresu vyberte řez. 2. Ve správci PropertyManager v části Řez vyberte Zvýraznit obrys. 3. Klikněte na. Nastavení typu čáry pro zvýrazněné obrysy Postup nastavení typu čáry pro zvýrazněné obrysy: 1. Ve výkresu klikněte na Nástroje > Možnosti > Vlastnosti dokumentu > Typ čáry. 2. V dialogu v části Typ hrany vyberte Zvýrazněný obrys řezu. 3. Nastavte možnosti. 4. Klikněte na tlačítko OK. Zubatý obrys Pohledy oříznutí a detailní pohledy nyní podporují zubaté obrysy. Přerušené pohledy podporují zubaté styly oddělovacích čar řezu. Oříznutí se zubatým obrysem 77

78 Detailování a výkresy Detailní pohled se zubatým obrysem Přerušený pohled se zubatým řezem Vytvoření oříznutých pohledů se zubatým obrysem Postup vytvoření oříznutých pohledů se zubatým obrysem: 1. V pohledu výkresu vytvořte skicu uzavřeného profilu pro oříznutí například kružnici. 2. Klikněte na Oříznout pohled (panel nástrojů Výkres) nebo na nabídku Vložit > Pohled výkresu > Oříznout. 78

79 Detailování a výkresy Pohled nacházející se mimo profil zmizí. 3. Vyberte pohled výkresu. 4. Ve správci PropertyManager v části Oříznout pohled vyberte Zubatý obrys. 5. V části Důležitost tvaru přesunutím posuvníku určíte důležitost zubatého obrysu. 6. Klikněte na. Vytvoření detailních pohledů se zubatým obrysem Postup vytvoření detailních pohledů se zubatým obrysem: 1. Ve výkresu klikněte na Detailní pohled (panel nástrojů Výkres) nebo Vložit > Pohled výkresu > Detail. Nástroj Kružnice je aktivní. 2. Načrtněte kružnici. 3. Ve správci PropertyManager v části Detailní pohled vyberte Zubatý obrys. 4. V části Důležitost tvaru přesunutím posuvníku určíte důležitost zubatého obrysu. 5. Kliknutím pohled umístěte. 79

80 Detailování a výkresy Vytváření přerušených pohledů s použitím stylů čáry přerušení zubatého řezu Postup vytvoření přerušených pohledů s použitím stylů čáry přerušení zubatého řezu: 1. Ve výkresu klikněte na Přerušit pohled (panel nástrojů Výkres) nebo Vložit > Pohled výkresu > Přerušit. 2. Ve správci PropertyManager v části Styl dělící čáry, Nastavení přerušeného pohledu klikněte na Zubatý řez. 3. V části Důležitost tvaru přesunutím posuvníku určíte důležitost zubatého řezu. 4. Kliknutím umístíte první čáru přerušení. 5. Kliknutím umístíte druhou čáru přerušení. 80

81 Detailování a výkresy 6. Klikněte na. Zrcadlení pohledů výkresů Máte možnost zobrazit pohled modelu, relativní pohled modelu a přednastavené pohledy výkresu jako zrcadlené pohledy bez vytváření zrcadlených součástí. Promítnuté a další odvozené pohledy používají stav zrcadlení z rodičovského pohledu. Původní pohled 81

82 Detailování a výkresy Postup zrcadlení pohledů výkresu: Zrcadlit pohled 1. Ve výkresu vyberte model, relativní pohled nebo předurčený pohled výkresu. 2. Ve správci PropertyManager pod položkou Orientace vyberte Zrcadlit pohled. 3. V části Zrcadlit pohled vyberte Vodorovně nebo Svisle. 4. Klikněte na. Vzor měřítka šrafování Možnost Vzor měřítka šrafování je dostupná pro řezy a pohledy výkresu, které obsahují lokální řezy. Vzor měřítka šrafování vybráno Vzor měřítka šrafování nevybráno 82

83 Detailování a výkresy Když vyberte možnost Vzor měřítka šrafování ve správci PropertyManager Řez, u šrafy v tomto pohledu se použije měřítko pohledu na vzor šrafování. Předtím byla tato možnost dostupná pouze v části detailní pohledy. Detailování modelu Vlastní měřítko textu Můžete nastavit vlastní měřítko textu popisů v dílech a sestavách. Postup nastavení vlastního měřítka textu: 1. Klikněte na možnost Nástroje > Možnosti > Vlastnosti dokumentu > Detailní určení. Nebo můžete ve stromu FeatureManager kliknout pravým tlačítkem na složku Popisy popisu. a vybrat možnost Detaily, čímž se zobrazí dialogové okno Vlastnosti 2. V dialogovém okně zrušte zaškrtnutí možnosti Vždy zobrazit text ve stejné velikosti. 3. V části Měřítko textu vyberte Vlastní. 4. Do dvou polí zadejte první a druhou hodnotu vlastního měřítka. Například zadáním 3 a 10 nastavíte měřítko na 3:10. Po převedení dílů jsou zachovány výkresy Když vyčistíte z dílu prvky pomocí funkce Převést na těla, bude původní soubor výkresu stále odkazovat na geometrii dílu. Správa oblastí poznámek Můžete vytvořit více popisových pohledů v oblasti poznámek dílů a sestav a odstranit a přejmenovat oblasti poznámek. Můžete také určit, jaká oblast poznámek se zobrazí při otevření dokumentu. Oblasti poznámek jsou umístěny ve složce Poznámky, která se nachází pod složkou Popisy ve stromu FeatureManager. Více oblastí poznámek vám umožňuje vytvářet různé sady poznámek s možností umístit je do konkrétních oblastí poznámek, které můžete aktivovat. Postup vytvoření oblasti poznámek: Ve stromu FeatureManager ve složce Popisy klikněte pravým tlačítkem na Poznámky a vyberte Vložit oblast poznámek. 83

84 Detailování a výkresy Oblast poznámek se přidá do složky Poznámek například Oblast poznámek3. se sekvenčním číslováním za jménem, Postup odstranění oblasti poznámek: Ve stromu FeatureManager ve složce Popisy poznámek a vyberte Odstranit. Postup přejmenování oblasti poznámek: klikněte pravým tlačítkem na Oblast 1. Ve stromu FeatureManager ve složce Popisy klikněte, počkejte a klikněte na Oblast poznámek pro přejmenování. 2. Zadejte nový název. 3. Stiskněte klávesu Enter. Postup určení oblasti poznámek, která se má zobrazit při otevření dílu nebo sestavy: Ve stromu FeatureManager ve složce Popisy poznámek a vyberte Zobrazit při otevření. klikněte pravým tlačítkem na Oblast Abyste mohli změnit oblast poznámek zobrazenou při otevření, musíte nejprve zrušit vybranou zobrazovanou oblast poznámek. Klikněte pravým tlačítkem na oblast poznámek a zrušte zaškrtnutí možnosti Zobrazit při otevření. Změna uspořádání popisových pohledů Pomocí přetažení můžete uspořádat popisové pohledy a popisové pohledy v oblasti poznámek ve složce Poznámky. Poznámky a pozice Propojení poznámky s buňkou tabulky Můžete propojit poznámku s obsahem libovolného kusovníku nebo buňkou tabulky děr. 84

85 Detailování a výkresy Postup propojení poznámky s buňkou tabulky: 1. Do výkresu s tabulkou vložte poznámku. a) Klikněte na možnost Vložit > Popis > Poznámka. b) Kliknutím umístěte poznámku. c) Kliknutím upravte poznámku. 2. Ve správci PropertyManager v části Formát textu vyberte Propojit buňku tabulky. 3. V tabulce vyberte buňku. 4. Klikněte na. Protože je poznámka propojena s buňkou tabulky, když se hodnota buňky změní, poznámka se aktualizuje. Propojení čísel dílů ve výkresech a Tvůrci záložky vlastností Ve výkresu můžete vytvořit poznámku, která je propojená s číslem dílu. Tato poznámka se typicky umisťuje na rohové razítko listu výkresu. Číslo dílu můžete rovněž zobrazit ve Tvůrci záložky vlastností. Když kliknete na díl nebo součást sestavy, zobrazí se číslo dílu na záložce vlastností. Když chcete vytvořit tuto poznámku v listu výkresu, ve správci PropertyManager Poznámka v části Formát textu klikněte na Připojit k vlastnosti. Potom v dialogu Připojit k vlastnosti v části Název vlastnosti vyberte Číslo dílu SW-kusovník(číslo dílu kusovníku). Pokud se tato poznámka nachází v rohovém razítku a aktualizujete číslo dílu ve výkresu, model automaticky aktualizuje číslo dílu (a obráceně). Předtím byla tato funkce dostupná jen u pozic. Chcete-li zobrazit číslo dílu na záložce Tvůrce záložky vlastností, potřebujete přidat ovládací prvek textového pole a nastavit hodnotu na SW-Číslo dílu kusovníku. Pokud již máte šablonu, můžete odkazovat na soubor v nabídce Nástroje > Možnosti > Umístění souborů > Soubory uživatelských vlastností. Zóna štítku umístění Možnost Zóna zobrazení štítku umístění protějšku zobrazuje zónu štítku umístění protějšku příslušného rodičovského nebo podřízeného pohledu. 85

86 Detailování a výkresy Štítek umístění zobrazující zónu těžiště přiřazeného pohledu Štítek umístění zobrazující zónu štítku umístění protějšku příslušného rodičovského nebo podřízeného pohledu Tuto možnost nastavíte v nabídce Nástroje > Možnosti > Vlastnosti dokumentů > Popisy > Štítek umístění, kde vyberete Zóna zobrazení štítku umístění protějšku. Nové symboly pro tolerance Pro tolerance jsou k dispozici nové symboly: Postup otevření symbolů tolerance: 1. V případě dílů klikněte na Geometrická tolerance (panel nástrojů DimXpert) nebo na Nástroje > DimXpert > Geometrická olerance. V případě výkresů klikněte na možnost Geometrická tolerance (panel nástrojů Popisy) nebo na položku nabídky Vložit > Popisy > Geometrická tolerance. 2. Ve správci PropertyManager v poli Text klikněte na Více. 3. V Knihovně značek v části Kategorie vyberte Tolerance ISO. 86

87 Detailování a výkresy Nové symboly tolerance Dvoubodová velikost Kulová velikost Průměrná velikost Velikost medián Nejmenší čtverce Velikost středního rozsahu Maximální vepsaná Maximální opsaná Průměr obvodu Rozsah velikostí Požadavek obálky Volný stav Průměr oblasti Libovolný průřez Průměr objemu Určený průřez Maximální velikost Společná tolerance Minimální velikost Novou značku úprav si otevřete v Knihovně symbolů v části Kategorie zvolením možnosti Značky úprav. Nová značka úprav Kuželové zkosení Vyrovnání (kerning) symbolů BOUND je řídící proměnná pro symboly v souboru GTOL.SYM. BOUND ovládá horizontální rozteč symbolů na řádku textu v poznámkách a kótách. Výkon ve výkresech Automatické vložení optimalizace středových značek Vytváření pohledů výkresu s automatickým vložením středových značek je výkonově optimalizováno. 87

88 Detailování a výkresy Listy Automatické vytvoření palety pohledu Můžete použít možnost Automaticky vytvořit paletu pohledů k určení, kdy se aktivují časově náročné operace palety pohledů. Pokud chcete zakázat automatické vytvoření Palety pohledů v nabídce Nástroje > Možnosti > Možnosti systému > Výkresy zrušte zaškrtnutí položky Automaticky vytvořit paletu pohledů. Doba otevření zjednodušeného výkresu Software již neprovádí nadbytečné operace související se vzhledy při otevření výkresu ve zjednodušeném režimu. Změna formátu listu pro více listů současně Máte možnost nastavit vlastnosti listu včetně formátů listu a parametrů zóny pro více listů výkresu současně. Postup změny formátu listu pro více listů současně: 1. Ve stromu FeatureManager klikněte pravým tlačítkem na list výkresu a vyberte Vlastnosti. 2. V dialogovém okně Vlastnosti listu na záložce Vlastnosti listu klikněte na Vybrat listy pro upravení. 3. V dialogu Výběr listu vyberte listy, které chcete změnit. 4. Klikněte na tlačítko OK. 5. Na záložkách Vlastnosti listu a Parametry zóny nastavte vlastnosti. 6. Klikněte na Použít změny. Tabulky Uzamknutí šířky sloupce v šablonách tabulky Šablony tabulky řádně uchovávají a používají nastavení Uzamknout šířku sloupce pro celé tabulky a individuální sloupce v tabulce. Nahrazení čísel součástí v kusovnících Při nahrazení jedné součásti v sestavě za druhou můžete v kusovníku přiřadit nové číslo položky nahrazené součásti a přitom ji zachovat na stejném řádku jako odstraněnou součást. Pro přiřazení nového čísla položky k nahrazené součásti a ponechání na stejném řádku ve správci PropertyManager Kusovník vyberte Zachovat chybějící položku a Přiřadit nové číslo položky a nezachovávat nahrazenou součást. 88

89 Detailování a výkresy Načtení plechových součástí ve výkresech Ve výkresech můžete načíst informace plechových dílů z rodičovské součásti zrcadlených nebo odvozených plechových součástí. Například pokud vytvoříte pohled výkresu zrcadleného plechového dílu, budou veškeré tvarovací nástroje a prvky knihovny v zrcadleném dílu dostupné v tabulkách prolisů. Při vytváření odvozeného dílu je potřeba ve správci PropertyManager Vložit díl vybrat Informace o plechu. 89

90 11 edrawings Aplikace edrawings Professional je k dispozici v softwaru SOLIDWORKS Professional a SOLIDWORKS Premium. Tato kapitola obsahuje následující témata: Otevření souborů pouze pro čtení Soubory chráněné heslem Podporované typy souborů v edrawings Otevření souborů pouze pro čtení Můžete nastavit možnost určující, že se soubory v edrawings budou otevírat jen pro čtení. V nabídce Nástroje > Možnosti na záložce Obecné vyberte Otevřít soubory jen pro čtení. Při vybrání tato možnost zároveň vybere možnost Otevřít jen pro čtení v dialogu Otevřít. Pokud se zruší zaškrtnutí příslušné možnosti v dialogu Otevřít, nemá to vliv na možnost v dialogovém okně Možnosti. Soubory chráněné heslem Bezplatná verze edrawings podporuje soubory chráněné heslem. Když publikujete soubor edrawings z aplikace CAD, můžete soubor edrawings zabezpečit heslem. Dříve byla tato funkcionalita dostupná pouze v aplikaci edrawings Professional. Podporované typy souborů v edrawings Aplikace edrawings podporuje nové typy souborů. Mezi nové typy souborů, které otevřete v edrawings patří: STEP AP242 IGES CATIA V5 Autodesk Inventor 3DXML 90

91 12 SOLIDWORKS Electrical Tato kapitola obsahuje následující témata: Přiřazení zástupce datového souboru k projektu Přiřazení externích sestav SOLIDWORKS Automatická aktualizace zpráv na úrovni projektu Kopírování a vložení s kotevními body Vytváření odkazů ve zprávách kontroly pravidel návrhu Změna viditelnosti atributu Vytváření vzorců značek kabelu Import a export výkresů s použitím Microsoft Excelu Označení vodičů stejnou hodnotou jako připojená V/V adresa Další vylepšení softwaru SOLIDWORKS Electrical Grafické vylepšení panelu Vlastnosti Přiřazení zástupce datového souboru k projektu Máte možnost udržovat strukturu složek podle standardů vaší společnosti za pomoci vytvoření zástupců datových souborů uvnitř složek projektu SOLIDWORKS Electrical. Když přiřadíte externí datový soubor, přidá se zástupce do stromu dokumentů a složky projektu. Zástupci vytvoření ve složkách projektu SOLIDWORKS Electrical umožňují zachovat strukturu složek vaší společnosti. Datové soubory nejsou zkopírovány do složky projektu. Postup přiřazení zástupce datového souboru k projektu: 1. Proveďte jednu z následujících operací: Klikněte pravým tlačítkem na Kniha dokumentů > Nový a klikněte na Zástupci datových souborů. Klikněte na záložku Projekt > Nový a pak na Zástupci datových souborů. 2. V dialogovém okně vyberte jeden nebo více souborů pro přidání do projektu. Software vytvoří zástupce ve stromu dokumentů a složce projektu. Pokud odstraníte zástupce datového souboru, odstraní se zástupce z projektu a datový soubor zůstane nedotčený ve svém aktuálním umístění. 3. Proveďte jednu z následujících operací: 91

92 SOLIDWORKS Electrical Poklepáním otevřete zástupce. Klikněte pravým tlačítkem na zástupce a vyberte možnost Vlastnosti. Cílový soubor má interní ID a jeho cesta je zobrazena šedě v dialogových oknech vlastností a nelze ji změnit. Pokud přesunete cílový soubor, cesta databáze se aktualizuje. Když přidáte zástupce do archivu, cílový soubor se zkopíruje do složky projektu a existující odkaz se nahradí. Přiřazení externích sestav SOLIDWORKS Můžete přidat existující sestavy SOLIDWORKS do projektů SOLIDWORKS Electrical a vytvořit zástupce souborů ve složce projektu SOLIDWORKS Electrical. Při přiřazení externích sestav software vytvoří zástupce sestavy ve stromu dokumentů, složce projektu SOLIDWORKS Electrical a dialogu Sestava SOLIDWORKS. Tito zástupci umožňují zachovávat strukturu složek používanou ve vaší společnosti. Přiřazené soubory nejsou zkopírovány do složky projektu. Nástroj SOLIDWORKS Rozvržení rozvaděče na záložce Zpracovat byl přejmenován na Sestava SOLIDWORKS. Přiřazení externích sestav SOLIDWORKS: 1. Klikněte na záložku Zpracovat a vyberte Sestava SOLIDWORKS. 2. V dialogu v části Vyberte existující soubor vyberte sestavu, kterou chcete přidat do projektu. Vytvoří se zástupce ve stromu dokumentů a složce projektu. 3. Po vytvoření zástupce sestavy: Dvojitým kliknutím otevřete zástupce ve stromu dokumentů. Klikněte pravým tlačítkem na zástupce a vyberte možnost Vlastnosti. Soubor externí sestavy má interní ID a jeho cesta je zobrazena šedě v dialogových oknech vlastností a nelze ji změnit. Pokud přesunete soubor externí sestavy, cesta databáze se aktualizuje. Když přidáte zástupce do archivu, soubor externí sestavy se zkopíruje do složky projektu a existující odkaz se nahradí. Automatická aktualizace zpráv na úrovni projektu Při tisku, exportu nebo archivaci zpráv a svorkovnic můžete zajistit, že data projektu budou automaticky aktualizována. Funkce Aktualizovat generované výkresy v dialogu Konfigurace projektů umožňuje automaticky aktualizovat data ve zprávách a výkresech svorkovnic před tiskem, exportem nebo archivací. 92

93 SOLIDWORKS Electrical Postup automatické aktualizace zpráv na úrovni projektu: 1. Klikněte na záložku Projekt > Konfigurace > Projekty. 2. V dialogovém okně vyberte záložku Obecné > Možnosti. 3. V nabídce Aktualizovat generované výkresy vyberte možnost. Nikdy Dotázat se (výchozí) Zprávy, pravidla návrhu a výkresy svorkovnic se zpracují v aktuálním stavu. Ve výstupu mohou chybět naposledy provedené změny. Zobrazí zprávu s následujícími možnostmi: Aktualizovat výkresy Aktualizuje výkresy, pravidla návrhu a výkresy svorkovnic před spuštěním tohoto příkazu. Pokračovat v akci bez aktualizace Spustí příkaz bez aktualizace výkresů. Storno Ukončí aktuální příkaz. Vždy Automaticky aktualizuje soubory před zpracováním příkazu (nezobrazuje se žádná zpráva). Kopírování a vložení s kotevními body Při kopírování sady objektů do výkresu můžete definovat kotevní nebo referenční bod a použít tento odkaz ke vložení objektů do nového výkresu. Postup kopírování a vložení s kotevními body: 1. Proveďte jednu z následujících operací: Na záložce Upravit vyberte Kopírovat s bodem vložení. V grafické ploše klikněte pravým tlačítkem a vyberte Kopírovat s bodem vložení. Stiskněte kombinaci kláves Ctrl + Shift + C. 2. Vyberte objekty ke kopírování. 3. Zadejte referenční bod jedním z následujících způsobů: 93

94 SOLIDWORKS Electrical Klikněte na místo v grafické ploše, které bude sloužit jako referenční bod. Tím se nastaví souřadnice X a Y a zavře se dialogové okno. V části Zadejte souřadnice zadejte souřadnice X a Y a klikněte na. Na záložce Příkaz klikněte na. 4. Otevřete výkres, do kterého chcete vložit obsah. 5. Proveďte jednu z následujících operací: Na záložce Upravit klikněte na Vložit. Klikněte pravým tlačítkem v grafické ploše a vyberte Vložit. Stiskněte Ctrl + V. 6. Umístěte ukazatel do polohy, kde chcete vložit obsah, a klikněte. Obsah se vloží od ukazatele ve vzdálenosti určené referenčním bodem. Vytváření odkazů ve zprávách kontroly pravidel návrhu S použitím dialogového okna Manažer zpráv můžete navigovat na libovolnou entitu ve zprávách kontroly pravidel návrhu (DRC) nebo standardních zprávách. Kontextové nabídky v buňkách tabulky v dialogu Pravidla návrhu a Zpráva odkazují na data v Manažeru zpráv. Postup vytvoření odkazů ve zprávách kontroly pravidel návrhu: 1. Na záložce Projekt proveďte jednu z následujících akcí: Klikněte na Konfigurace a vyberte Kontrola pravidel návrhu nebo Zpráva. Klikněte na Kontrola pravidel návrhu nebo Zpráva. Všechny zprávy si otevřete z nabídky Projekt > Konfigurace > Kontrola pravidel návrhu nebo Zpráva nebo pokud chcete vidět vybrané zprávy, přejděte na Projekt > Kontrola pravidel návrhu nebo Zpráva. 2. Vyberte příslušnou zprávu. 3. Klikněte na Vlastnosti. 4. Na záložce Sloupce klikněte na odkaz Jít na. 5. Ze seznamu vyberte Název pole a Typ odkazu. ID v části Název pole odpovídají vlastnosti, pro kterou nastavíte odkaz Jít na. 6. Klikněte na OK a Použít. 7. V Manažeru zpráv si kliknutím pravým tlačítkem na buňku zobrazíte výsledky odkazu Jít na. Položka zprávy Dokument Spojka Odkazy na výkres. 94

95 SOLIDWORKS Electrical Položka zprávy Component Spojka Zobrazí součást s odkazy na strom součástí. Zobrazí všechny přiřazené symboly s odkazy na výkres. Symbol Kabel Odkazuje na symbol ve výkresu se zoomem okolo symbolu. Zobrazí liniové schéma na vyhrazeném místě a odkazuje na entitu kabelu v liniovém schématu. Zobrazí seznam jader kabelu ve schématu a odkazuje na textovou entitu ve schématu. Jádro kabelu Ekvipotenciální Vodič Odkazuje na textovou entitu ve schématu. Odkazuje na začátek ekvipotenciálu ve schématu. Zobrazuje vodič ve schématu a odkazuje na textovou entitu. Zobrazí symboly Od a Do a odkazuje na symboly ve schématu. Styl vodiče Díly výrobce Závěs Žádné propojení. Zobrazí odkazovaný symbol a odkazuje na 2D půdorys, štítek zapojení a 3D součást. Žádné propojení. Změna viditelnosti atributu Při definování nebo úpravě symbolů výkresů nebo rohových razítek je možné změnit viditelnost atributu. Změna viditelnosti atributu: 1. Na záložce Prohlížeč dokumentů v části Kniha dokumentů klepněte pravým tlačítkem na libovolný dokument a pak vyberte Rohové razítko > Otevřít. 2. Na záložce Upravit rohové razítko klepněte na Zobrazit atributy a vyberte možnost. Možnost Zobrazit atributy rovněž lze otevřít pomocí klepnutí pravým tlačítkem na symbol v grafické ploše a vybrání Symbol > Otevřít symbol > Upravit symbol > Zobrazit atributy. 95

96 SOLIDWORKS Electrical Vytváření vzorců značek kabelu V konfiguraci projektu můžete definovat vzorce značek kabelu. Postup vytvoření vzorců značek kabelu: 1. Na záložce Projekt klikněte na Konfigurace a vyberte Projekt. 2. V dialogovém okně na záložce Písmo klepněte na Upravit vzorec pro úpravu vzorce značky kabelu. Vzorec můžete zadat v části Vzorec: Jádro kabelu ve schématu. 3. Dvakrát klepněte na OK. Import a export výkresů s použitím Microsoft Excelu S použitím možnosti Automatizace pro Excel můžete generovat schémata automaticky ze souboru Microsoft Excel pomocí přidání dat a maker. Obsah souboru Microsoft Excel musí být ve specifickém formátu SOLIDWORKS Electrical. Funkce Automatizace pro Excel umožňuje: Automaticky vytvářet a vkládat výkresy ze souboru Microsoft Excel. Jakákoli makra můžete předefinovat později. Zadat informace, kam vložit makra. Například můžete vložit makro do jednoho nebo více výkresů nebo vložit různá makra do množství výkresů. Vložit popisy souborů a sešitů a definovat umístění a funkci každého makra. Definovat proměnné jako jsou symboly nebo nové značky. Odpovídající vlastnosti těchto symbolů nebo značek jsou součástí maker a jsou přidruženy k výkresům. Postup importu a exportu výkresů s použitím Microsoft Excelu: 1. Klikněte na Automatizace pro Excel (panel nástrojů Export/Import). Nebo můžete kliknutím na Automatizace pro Excel > Vytvořit nový soubor Excel pro automatizaci otevřít šablonu a vytvořit nový soubor. 2. V dialogovém okně vyberte vlastní soubor Excel a klikněte na Otevřít. 3. Vyberte možnost: Změnit přidružení sešitu. Vytvoří nové přidružení zmíněné ve vybraném souboru Microsoft Excel. Pokud Soubor Excel například vytvoří nové umístění, vytvoří se nový sešit a zobrazí se ve stromu dokumentů. Výkresy budou přidruženy k nově vytvořenému sešitu. Neměnit přiřazení sešitu. Zachová se přiřazení s aktuálním sešitem v projektu. Storno. Ukončí aktuální příkaz. Po vybrání některé z prvních dvou možností se vytvoří výkresy a zobrazí dialog shrnutí. Další informace najdete v Nápovědě SOLIDWORKS Electrical. 96

97 SOLIDWORKS Electrical Označení vodičů stejnou hodnotou jako připojená V/V adresa Můžete nastavit stejné hodnoty/značky mezi různými připojenými objekty jako jsou vodiče, ekvipotenciály, svorkovnice a PLC. Hodnoty nastavíte pomocí kliknutí na Zpracovat > Předávat data do připojených objektů. Tyto značky můžete aktualizovat pro: Celý projekt, Aktuální sešit, Aktuální schéma, Aktuální složka, Objekty vybrané ve schématu a Vybrat schéma. Další vylepšení softwaru SOLIDWORKS Electrical Další informace o těchto vylepšeních najdete v Nápovědě SOLIDWORKS Electrical. Mezi vylepšení SOLIDWORKS Electrical patří: Nástroj Super díl umožňuje vytvářet katalogové díly z různých dílů/sestav a různých dílů výrobce. Můžete vytvořit Super díl ve Správci dílů výrobce a přidat vlastnosti/informace z dialogu vlastností. Super díl se pak přidá do databáze. Vylepšení zpráv: Můžete generovat zprávy specifické pro každý sešit projektu. Můžete zobrazit popis skupiny vodičů na začátku tabulky zpráv. Při vytištění zastaralých zpráv výkresů budete upozorněni na jejich aktualizaci. Do zpráv můžete zahrnout umístění a popis funkcí. Můžete použít znak ' ' jako znak konce řádku ve zprávách. Možnost konce řádku je dostupná v nabídce Projekt > Konfigurace > Zpráva > Vlastnosti > Rozvržení. Zobrazení připojovacích teček na symbolech můžete nastavit na možnost Vždy, Nikdy nebo Při připojení. Aktuální, vybraný a otevřený dokument se zobrazují zvýrazněně v prohlížeči dokumentů. Grafické vylepšení panelu Vlastnosti Na záložce Grafické vlastnosti se zobrazují grafické vlastnosti každé entity CAD, symbolu nebo prvku vodičů. Záložka Grafické vlastnosti na panelu Vlastnosti umožňuje oddělit obsah výběru. Když vyberete entitu CAD, symbol nebo element vodiče, vypíší se veškeré přiřazené vlastnosti s jejich grafickými entitami. Panel Vlastnosti je dokovatelný na bočních panelech. Když vyberete skupinu entit, zobrazí se všechny společné vlastnosti. Když vyberte určité vlastnosti, zobrazí se související vlastnosti. Neobvyklé vlastnosti jsou skryté. Změna neobvyklých vlastností nemá vliv na entity CAD, protože se ovládá na úrovni aplikace. Záložka Grafické vlastnosti obsahuje: 97

98 Položka Popis Záložka Grafické vlastnosti na panelu Vlastnosti. Grafické ikony odpovídající zobrazené vlastnosti. Rozevírací nabídka se seznamem odděleného obsahu nebo různých entit výběru, která umožňuje vybrat skupinu objektů pro úpravy. Popisy informující o tom, proč jsou některé vlastnosti neaktivní nebo je nelze upravovat. 98

99 13 SOLIDWORKS Flow Simulation K dispozici jako samostatně prodávaný produkt, který lze použít s aplikacemi SOLIDWORKS Standard, SOLIDWORKS Professional nebo SOLIDWORKS Premium. Tato kapitola obsahuje následující témata: Jazyková podpora korejština Optimalizace více parametrů Výkon následného zpracování Výkon přechodové simulace Použití podmínek z nízkoúrovňových součástí Nastavení sítě pro Flow Simulation Jazyková podpora korejština Aplikace SOLIDWORKS Flow Simulation je dostupná v korejštině. Optimalizace více parametrů Do parametrické studie byla přidána víceparametrová optimalizace založená na povrchu odezvy. Můžete provést studii optimalizace pro více než jednu vstupní proměnnou. Vyberete parametry geometrie nebo simulace jako proměnné. Funkce cílové optimalizace může být maximalizační, minimalizační nebo odpovídající hodnotě cíle nebo součtu cílů. Můžete nastavit různé váhové faktory pro každý cíl pro zvážení důležitosti každého cíle s ohledem na funkci účelu. Když chcete provést víceparametrovou optimalizaci, vytvořte parametrickou studii Návrh experimentů a optimalizace, proveďte výpočet bodů návrhu a klikněte na Najít optimum. Výkon následného zpracování Výkon následného zpracování se zlepšil u obrázků povrchů a načítání výsledků. Obrázky povrchů Obrázky povrchů velmi komplexních geometrických tvarů zobrazené pomocí funkce Použít geometrii CAD nebo obrázky se stovkami ploch se vytváří mnohem rychleji. 99

100 SOLIDWORKS Flow Simulation Widgety obrázky cíle a obrázky povrchů Obrázky cíle a obrázky XY je nyní možné zobrazit v grafické ploše. Tyto obrázky se aktualizují podle načtených výsledků přechodů a můžete sledovat, jak se obrázky cíle a obrázky XY mění v průběhu času. Výkon přechodové simulace Výkon přechodové simulace byl vylepšen s ohledem na ukládání dat a prohlížení přechodových výsledků. Ukládání dat Okamžité přepínání mezi přechodovými časovými okamžiky Můžete minimalizovat přechodová data uložená pouze uložením vybraných parametrů namísto uložení celého pole. V dialogu Calculation Options na záložce Saving můžete definovat, kdy se mají uložit Kompletní výsledky a můžete definovat časové okamžiky pro uložení jako vybrané parametry. Režim Transient Explorer, který je dostupný pro vybrané uložené parametry, umožňuje zobrazit vybrané přechodové výsledky bez dlouhého čekání na načtení. Po posunutí posuvníku se výsledky aktualizují okamžitě. Použití podmínek z nízkoúrovňových součástí Máte možnost importovat podmínky z modelu pro jiné projekty (například vlastnosti materiálu a tepelný zdroj). Tím se může zjednodušit definice projektu prostřednictvím vytvoření knihovny modelů s přednastavenými podmínkami. Projekt Flow Simulation se uloží do modelu. Pokud se model používá v sestavě, můžete použít podmínky definované v této nízkoúrovňové součásti na sestavu vyšší úrovně, aniž by bylo potřeba znovu vytvářet podmínku. Například pokud potřebujete analyzovat desku plošných spojů (PCB), pak analyzujte celou skříň elektroniky s pár instalovanými součástmi desky PCB. Namísto znovuvytvoření podmínek pro všechny díly uvnitř sestavy můžete propojit projekt sestavy s podmínkami definovanými u desky PCB. Standardně jsou podmínky propojeny, a proto změna podmínek v součásti automaticky aktualizuje podmínky v sestavě. Propojení ale můžete přerušit, aby importované podmínky nebyly propojeny s původní součástí. Postup použití podmínek z nízkoúrovňových součástí: 1. V dialogovém okně Import from Model (Import z modelu) vyberte projekt, ze kterého chcete použít data. 2. Importujte projekt. Ve výchozím nastavení se podmínky zobrazují ve stromu analýzy propojené s podmínkami v součásti. Můžete přerušit propojení a přesunout podmínky do projektu hlavní sestavy. 100

101 SOLIDWORKS Flow Simulation Nastavení sítě pro Flow Simulation Nová možnost Dependent on Channel Height umožňuje snadno docílit potřebné sítě v kanálech o různé výšce pomocí nastavení úrovně zjemnění v závislosti na výšce kanálu. Tato možnost je dostupná ve skupině Channels dialogového okna nastavení sítě. 101

102 14 Import/Export Tato kapitola obsahuje následující témata: Klasifikace entity IFC a export uživatelských vlastností Import a export souborů 3MF Import souborů sítě SOLIDWORKS 3D Interconnect Možnosti systému pro interoperabilitu Klasifikace entity IFC a export uživatelských vlastností Soubor SOLIDWORKS můžete uložit jako soubor IFC s klasifikací entity IFC. Soubor pak můžete exportovat s uživatelskými vlastnostmi obsahujícími metadata IFC a další vlastnosti. Klasifikace souborů SOLIDWORKS jako entit IFC Můžete uložit soubor SOLIDWORKS jako soubor.ifc s klasifikací entity.ifc. Postup klasifikace souborů SOLIDWORKS jako entity.ifc: 1. Otevřete soubor dílu nebo sestavy SOLIDWORKS. 2. Klikněte na Soubor > Vlastnosti. 3. V dialogovém okně na záložce Vlastní: a) V části Název vlastnosti vyberte možnost IFC. b) V části Hodnota/textový výraz vyberte odpovídající klasifikaci. c) Klikněte na tlačítko OK. Export do formátu IFC Můžete exportovat soubor IFC s uživatelskými vlastnostmi obsahujícími metadata IFC a další vlastnosti. Postup exportu do formátu IFC: 1. V otevřeném modelu klikněte na Uložit jako (základní panel nástrojů) nebo Soubor > Uložit jako. 2. V dialogovém okně Uložit jako: a) V části Uložit jako vyberte IFC 2x3(*.ifc) nebo IFC 4(*.ifc). b) Klikněte na Možnosti. 3. V dialogu Možnosti systému nastavte možnosti: 102

103 Import/Export Volba OmniClass nebo UniClass2015 Uživatelské vlastnosti nebo Vlastnosti materiálů a hmot Popis Exportuje metadata klasifikace s použitím entity IFC, pokud je to určeno v souboru. Exportuje vlastnosti pro soubor SOLIDWORKS. 4. Pokud exportujete jako IFC 4, uložte data v jednom z následujících formátů: BREP BREP a mozaikování Mozaikování 5. Klikněte na tlačítko OK. 6. Klikněte na tlačítko Uložit. Import a export souborů 3MF Můžete importovat soubory 3D Manufacturing Format (3MF) a exportovat díly SOLIDWORKS a soubory sestavy jako soubory 3MF. Společnost Dassault Systemes je zakládajícím členem průmyslového konsorcia 3MF, jehož cílem je eliminovat problémy s interoperabilitou u 3D tiskových formátů. Import souborů 3MF do SOLIDWORKS Postup importu souborů 3MF do SOLIDWORKS: 1. Klepněte na Otevřít (základní panel nástrojů) nebo vyberte Soubor > Otevřít. 2. V dialogovém okně v části Soubory typu vyberte 3D Manufacturing Format (*.3mf). 3. Vyhledejte soubor pro otevření. 4. Klepněte na Možnosti. 5. V dialogovém okně nastavte Importovat jako na jednu z následujících možností a klikněte na OK. Pouze grafika Objemové tělo Povrchové tělo 6. Klepněte na Otevřít. Soubor se importuje do SOLIDWORKS. Export souborů SOLIDWORKS jako souborů 3MF Soubory dílů a sestav SOLIDWORKS můžete exportovat jako soubory 3MF. 103

104 Import/Export Postup exportu souborů SOLIDWORKS jako souborů 3MF: 1. V otevřeném modelu klikněte na Uložit jako (základní panel nástrojů) nebo Soubor > Uložit jako. 2. V dialogovém okně: a) V části Uložit jako typ vyberte 3D Manufacturing Format (*.3mf). b) Klikněte na Možnosti. 3. V dialogovém okně zadejte tyto možnosti: Volba Formát souboru Výstupní formát Resolution Popis Zobrazuje vybraný formát souboru. V části Jednotka zvolte měrnou jednotku. Ovládá mozaikování nerovinných povrchů pro výstup do formátu 3MF. Nastavení nižší odchylky má za následek jemnější mozaikování souboru 3MF. Soubory generované s vyšší nastavenou přesností (vyšším mozaikováním) jsou větší a pomaleji se generují. Hrubé nebo Jemné. Custom Předvolby rozlišení. Přesunem posuvníku Odchylky upravíte Toleranci odchylky, která ovládá mozaikování dílu jako celku. Nižší hodnoty generují soubory s větší přesností dílu jako celku. Přesunem posuvníku Úhlu upravíte Toleranci úhlu, která ovládá mozaikování menších detailů. Nižší hodnoty generují soubory s vyšší přesností malých detailů, ale generování trvá delší dobu. Podle pohybu těchto dvou posuvníků se příslušně mění odpovídající soustředné kružnice. Kružnice přibližně ukazují, jak se změní mozaikování v důsledku nastavení. (Viz. Náhled níže.) Zobrazit informace 3MF před uložením souboru Zobrazí následující informace: Trojúhelníky (počet), Velikost souboru, Formát souboru a adresářovou cestu a název souboru. Náhled před uložením souboru Zobrazí fasetový náhled modelu a zobrazí informace Trojúhelníky (počet) a Velikost souboru v dialogovém okně Možnosti systému. 104

105 Import/Export Volba Zahrnout materiály Zahrnout vzhledy Výstupní souřadný systém. Popis Exportovaný soubor bude obsahovat základní materiály. Exportovaný soubor bude obsahovat vzhledy. Do 3MF lze exportovat pouze texturní vzhledy s plošným mapováním. Vyberte souřadný systém, který má být použit pro export. Pokud zvolíte -- výchozí nastavení --, nepoužije se žádná transformační matice. 4. Klikněte na tlačítko OK. 5. Klikněte na tlačítko Uložit. Import souborů sítě Máte možnost importovat naskenovaný soubor s daty sítě do softwaru SOLIDWORKS bez použití doplňkového modulu ScanTo3D. Software importuje soubor a příslušná data sítě do objemového nebo povrchového těla. Můžete vybrat převedené plošky, vrcholy a hrany plošek jako odkazy. Můžete také uchovávat síť jako model sítě v SOLIDWORKS, což umožňuje grafické prohlížení modelu sítě. Postup importu souborů sítě: 1. Klikněte na Otevřít (základní panel nástrojů) nebo vyberte Soubor > Otevřít. 2. V dialogovém okně v části Soubory typu vyberte Soubory sítě (*.stl, *.obj;*.off;*.ply;*.ply2). Můžete také importovat formáty *.3mf a *.wrl jako grafické tělo, objemové tělo a povrchové tělo. 3. Vyhledejte soubor pro otevření. 4. Klikněte na Možnosti. 5. V dialogovém okně nastavte Importovat jako na jednu z následujících možností a klikněte na OK. Pouze grafika Objemové tělo Povrchové tělo Software dokáže importovat a vytvářet více objemových těl ze souboru sítě, pokud je síť uzavřená. Pokud síť není uzavřená, možnost Importovat jako objemové tělo automaticky vytvoří povrchová těla pro všechna těla, která nelze importovat jako objemová těla. 6. Klikněte na možnost Otevřít. Soubor byl importován. 105

106 Import/Export SOLIDWORKS 3D Interconnect Tato funkčnost je v SOLIDWORKS 2017 dostupná jako Beta funkce. Software 3D Interconnect nahrazuje aktuální funkce převodu SOLIDWORKS novou technologií a pracovními postupy pro práci s nativními daty CAD jiných výrobců v SOLIDWORKS Můžete provádět následující: Vložit proprietární data CAD přímo do sestavy SOLIDWORKS bez potřeby převodu na soubor SOLIDWORKS. Otevřít proprietární formát 3D CAD v softwaru SOLIDWORKS s asociativním odkazem na původní díl. Aktualizovat změny v souboru SOLIDWORKS, když aktualizujete proprietární data CAD ve zdrojové aplikaci, při zachování všech následných prvků vytvořených v SOLIDWORKS. V softwaru 3D Interconnect jsou podporovány následující formáty a jejich verze: CATIA V5:.CATPart,.CATProduct pro V5R8 5 6R2016 Autodesk Inventor:.ipt pro V6 V2016,.iam pro V11 V2016 PTC :.prt,.prt.*,.asm,.asm.* pro Pro/ENGINEER 16 Creo 3.0 Solid Edge :.par,.asm,.psm pro V18 ST8 Software NX :.prt pro UG 11 NX 10 Licence CATIA V5 je k dispozici s licencí SOLIDWORKS Premium. Vložení nativních souborů CAD jiných výrobců do sestavy SOLIDWORKS Tato funkčnost je v SOLIDWORKS 2017 dostupná jako Beta funkce. Nativní soubor CAD jiného výrobce můžete vložit do sestavy s použitím nástroje Vložit součást. Postup vložení nativních souborů CAD jiných výrobců do sestavy SOLIDWORKS: 1. Otevřete soubor písmeno jednotky:\users\public\public Documents\SOLIDWORKS\ SOLIDWORKS 2017\whatsnew\import_export\gear box_1.sldasm. 2. Klepněte na Vložit součást /> (panel nástrojů Sestava). 3. V dialogovém okně přejděte na písmeno jednotky:\users\public\public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\import_export\Round Cover Plate_2.ipt. 4. Klepněte na Otevřít a přidejte do sestavy SOLIDWORKS. 5. Klepněte na Vložit součást /> (panel nástrojů Sestava) a přejděte na písmeno jednotky:\users\public\public Documents\SOLIDWORKS\SOLIDWORKS 2017\ whatsnew\import_export\wormgear.asm Klepněte na Otevřít a přidejte do sestavy SOLIDWORKS. Soubory Autodesk Inventor a PTC Creo jiných výrobců se vloží do sestavy SOLIDWORKS. 106

107 Import/Export Otevření nativních souborů CAD jiných výrobců v SOLIDWORKS Tato funkčnost je v SOLIDWORKS 2017 dostupná jako Beta funkce. Dialogové okno Otevřít můžete použít k otevření nativních souborů CAD jiných výrobců v softwaru SOLIDWORKS. Když otevřete díl ze softwaru jiného výrobce, vytvoří se nový díl SOLIDWORKS a soubor jiného výrobce se do něj vloží jako odvozený nebo základní díl. Postup otevření nativních souborů CAD jiných výrobců v SOLIDWORKS: 1. Klepněte na možnost Otevřít (základní panel nástrojů) nebo vyberte položku Soubor > Otevřít. 2. V dialogovém okně přejděte na písmeno jednotky:\users\public\public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\import_export\Round Cover Plate_2.ipt. 3. Proveďte změny dílu s použitím prvků SOLIDWORKS. 4. Aktualizujte díl s použitím druhé verze dílu. Jakékoli modifikace provedené u základního dílu se aktualizují v dílu SOLIDWORKS bez ztráty následných prvků. Možnosti systému pro interoperabilitu Možnosti Import/Export byly přesunuty do dialogového okna Možnosti systému. Předtím byly dostupné v dialozích Otevřít a Uložit jako. Klepněte na Nástroje > Možnosti > Možnosti systému a klepněte na Import nebo Export. V části Formát souboru nastavte typ souboru. 107

108 15 SOLIDWORKS Inspection Tato kapitola obsahuje následující témata: Doplňkový modul SOLIDWORKS Inspection Samostatná aplikace SOLIDWORKS Inspection Doplňkový modul SOLIDWORKS Inspection Ruční vkládání pozic do výkresů Ruční vytváření pozic ve výkresech vám poskytuje více kontroly nad způsobem, jakým SOLIDWORKS Inspection přidává pozice do výkresů. Když vyberete automatické vytváření pozic, software vytvoří pozice pro všechny vlastnosti ve výkresu s použitím určeného pořadí řazení (po směru nebo proti směru hodin). Pokud vyberete ruční tvorbu pozic, pak software: Vytvoří pozice pouze pro určité vlastnosti, které určíte. Uspořádá pozice podle pořadí, ve kterém je vybíráte. Postup ručního vytváření pozic: 1. Klikněte na Nový kontrolní projekt (CommandManager SOLIDWORKS Inspection). 2. Vyberte šablonu projektu. 3. Na záložce Obecná nastavení správce PropertyManager Vytvořit kontrolní projekt v části Informace o vlastnostechvyjmutí vyberte Ručně. 4. Klepněte na pro ověření nastavení projektu. 5. Klikněte na Přidat vlastnost (CommandManager SOLIDWORKS Inspection). 6. V grafické ploše použijte jeden z následujících postupů výběru vlastností pro pozici: Vyberte jednotlivé vlastnosti. Vlastnosti se přidají do Stromu vlastností v pořadí, ve kterém je vyberete. 108

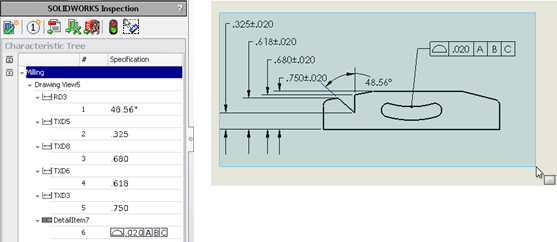

109 SOLIDWORKS Inspection Vyberete skupinu vlastností pomocí rámečku. Všechny vlastnosti v rámečku se přidají do Stromu vlastností. Když chcete odstranit vlastnost, klikněte na ni v grafické ploše. Pokud chcete vytvořit pozice pro většinu vlastností, ale ne pro všechny, můžete pomocí rámečku vybrat celý výkres a pak odstranit vlastnosti, které nechcete přidat do pozic. 7. Klikněte na Vložit pozice do dokumentu (okno SOLIDWORKS Inspection). Software vytvoří pozice pro vybrané vlastnosti v pořadí, v jakém je vyberete. Tento krok není potřeba, pokud jste vybrali možnost Automatické pozice v nastavení kontrolního projektu. 109

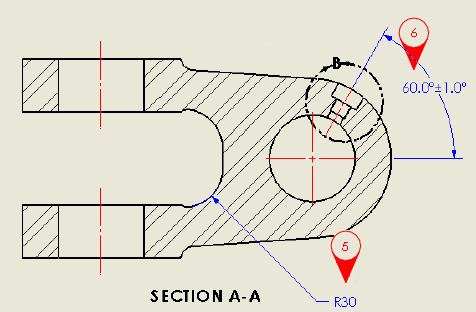

110 SOLIDWORKS Inspection Výběr tvaru pozice VDA Pozice VDA, které byly dostupné v samostatném produktu SOLIDWORKS Inspection, jsou nyní dostupné v doplňkovém modulu SOLIDWORKS Inspection. Pozice VDA jsou charakteristické tvarem kapky a často se používají v německém automobilovém průmyslu. Postup výběru tvaru pozice VDA: 1. Klikněte na Vložit pozice do dokumentu (okno SOLIDWORKS Inspection). 2. Ve správci PropertyManager Nastavení pozice v části Standardní formát pro Tvar vyberte VDA. 3. Klikněte na. Zabránění přečíslování pozic za pomoci jejich uzamčení Funkce Zamknout pozice umožňuje přidat nebo odebrat pozice, aniž by to mělo vliv na uspořádání a číslování zbývajících pozic. 110

111 SOLIDWORKS Inspection Když revidujete projekt SOLIDWORKS Inspection pomocí odstraňování nebo přidávání vlastností a provedete aktualizaci, software ve výchozím nastavení přečísluje pozice v dokumentu. Pokud určíte pořadí řazení po směru nebo proti směru hodin při přečíslování pozic, toto pořadí se zachová. Například pokud odstraníte vlastnost, která je reprezentovaná pozicí 3, následující vlastnost se přečísluje na pozici 3. Prvky pro měření se budou lišit v závislosti na verzi kontrolní zprávy. To může způsobit zmatky a vést k nákladným chybám. Původní číslování pozic Pozice přečíslované po odstranění vlastnosti 3 Toto chování můžete přepsat pomocí funkce Zamknout pozice. Co se stane, když uzamknete pozice: Když odeberete pozici, bude její číslo odstraněno ze sekvence, aniž by to ovlivnilo čísla ostatních pozic. Pokud přidáte nové vlastnosti, přidají se na konec sekvence čísel pozic. 111

112 SOLIDWORKS Inspection Jak zabránit přečíslování pozic: 1. Klikněte na Nový kontrolní projekt (CommandManager SOLIDWORKS Inspection). 2. Vyberte šablonu projektu. 3. Na straně Obecná nastavení v části Informace o vlastnostech vyberte Zamknout pozice a klikněte na. 4. Pozici odstraníte jedním z následujících postupů: V okně Strom vlastností vyberte pozici. V části Vlastnosti zrušte zaškrtnutí možnosti Vybráno. Vlastnost již nebude vybrána pro kontrolu, číslo pozice ale zůstane přiřazené k dané vlastnosti. Pokud používáte tuto metodu, můžete podle potřeby obnovit pozici opětovným vybráním zaškrtávacího pole. V grafické ploše odstraňte vlastnost, která je přiřazena k určité pozici a klepněte na Aktualizace kontrolního projektu. Software odstraní číslo pozice ze sekvence při zachování původního číslování zbývajících pozic. Původní číslování pozic zachováno Samostatná aplikace SOLIDWORKS Inspection Zoom kolečkem myši v SOLIDWORKS Inspection Funkce Zoom kolečkem myši umožňuje navigovat kontrolní projekt pomocí ovládacích prvků, které jsou podobné jako v softwaru SOLIDWORKS. Funkce Zoom kolečkem myši je ve výchozím nastavení vybrána na záložce Možnosti aplikace dialogového okna Možnosti. 112

113 SOLIDWORKS Inspection Použití zoomu kolečkem myši: Rolováním nahoru provedete přiblížení. Rolováním dolů provedete oddálení. Stisknutím a podržením středního tlačítka myši se posunujete. Kromě toho můžete k navigaci použít následující: Alt + šipka doleva Page Down Alt + šipka doprava Page Up Alt + šipka nahoru Alt + šipka dolů Home End Přechod na předchozí list. Přechod na předchozí list. Přechod na následující list. Přechod na následující list. Rolovat nahoru. Rolovat dolů. Přechod na první list. Přechod na poslední list. 113

114 16 SOLIDWORKS MBD SOLIDWORKS MBD je k dispozici jako samostatně prodávaný produkt, který je možné používat s aplikacemi SOLIDWORKS Standard, SOLIDWORKS Professional nebo SOLIDWORKS Premium. Tato kapitola obsahuje následující témata: Přesnost souborů 3D PDF Vylepšení editoru šablon 3D PDF Orientace zobrazení popisů Připojení souborů k souborům 3D PDF Porovnávání informací 3D PMI mezi díly Export popisů PMI do souboru STEP 242 Shoda názvů v souborech 3D PDF Změna pořadí 3D pohledů Skici se zobrazují v souborech 3D PDF Přesnost souborů 3D PDF Při uložení nebo publikování souboru 3D PDF můžete nastavit úroveň přesnosti souboru 3D PDF. Postup nastavení přesnosti souboru 3D PDF: 1. Klikněte na možnost Publikovat do 3D PDF (panel nástrojů SOLIDWORKS MBD). 2. Ve správci PropertyManager pod volbou Přesnost vyberte možnost: Úroveň přesnosti Maximum Vysoká Střední Popis Bezztrátová komprese (lze očekávat velmi velký soubor). Tolerance 0,001mm (nízká komprese, vysoká přesnost) Mírně ztrátová komprese, očekávána velká velikost souboru. Tolerance 0,01mm (střední komprese, střední přesnost) Středně ztrátová komprese, očekávána střední velikost souboru. 114

115 SOLIDWORKS MBD Úroveň přesnosti Nízký Popis Tolerance 0,1mm (vysoká komprese, nízká přesnost) Vysoce ztrátová komprese, očekávána malá velikost souboru. 3. Když chcete použít ztrátovou kompresi na polygony v modelu, vyberte Použít ztrátovou kompresi pro mozaikování. Více informací najdete v tématu Ztrátová komprese. Vylepšení editoru šablon 3D PDF Editor šablon 3D PDF poskytuje více kontroly nad rozvržením a formátováním šablon. Zarovnání elementů Můžete zarovnat dva nebo více elementů šablony k hornímu, dolnímu, levému nebo pravému okraji, na střed a doprostřed. Postup zarovnání elementů: 1. V Editoru šablon 3D PDF vyberte dva nebo více elementů, například obrázek a textovou plochu. 2. Klikněte na Zarovnat a pak na Doleva, Na střed, Doprava, Nahoru, Doprostřed nebo Dolů. Kopírování a vložení mezi stránkami Záložky se nyní nazývají stránky. Můžete kopírovat elementy z jedné stránky do druhé. Postup kopírování a vložení mezi stránkami: 1. Vyberte položku pro zkopírování. 2. Stiskněte CTRL + C. 3. Vyberte stránku. 4. Stiskněte CTRL + V. Formátování textu Můžete formátovat text s použitím stylů písma tučné, kurzíva a podtržené a zarovnat text doleva, doprava, na střed a do bloku. Postup formátování textu: 1. V Editoru šablon 3D PDF klikněte na možnost Text. 2. Kliknutím umístěte zástupce textového pole do šablony. 3. Ve správci PropertyManager pod položkou Vlastnosti nastavte možnosti formátování. 4. Klikněte mimo blok textu. 115

116 SOLIDWORKS MBD Použití funkce Kopírovat formát Funkce Kopírovat formát kopíruje styl textu do jiného textového prvku. Návod na použití funkce Kopírovat formát: 1. Vyberte text, ze kterého chcete kopírovat styl (písmo, velikost, tučné, kurzíva, podtržené, přeškrtnuté, barva a zarovnání). 2. Klikněte na Kopírovat formát. 3. Vyberte text, na který chcete použít formát. Původní styl textu se použije na vybraný text. Seskupení a oddělení elementů Můžete seskupit a oddělit elementy na stránce šablony. Postup seskupení elementů: 1. Stiskněte Ctrl a vyberte dva nebo více prvků. 2. Klikněte na Skupina > Seskupit. Postup rozdělení elementů: 1. Vyberte skupinu seskupených elementů. 2. Klikněte na Skupina > Odstranit seskupení. Vložení elementů v umístění ukazatele Pokud vložíte element, jako je text nebo obdélník, do šablony 3D PDF, bude umístěn tam, kde se nachází ukazatel. Vložení obdélníků Do šablony 3D PDF můžete vložit obdélník. Postup vložení obdélníků: 1. V Editoru šablon 3D PDF klikněte na možnost Obdélník. 2. Umístěte obdélník na stránku. Obdélník můžete umístit a změnit jeho velikost. 3. Nastavte možnosti, jako je barva vyplnění a ohraničení, tloušťka ohraničení a zaoblení rohu. 4. Klikněte na. Uzamčení elementů Elementy na stránce šablony můžete uzamknout, aby je nebylo možné přesouvat nebo měnit jejich velikost. Pokud chcete uzamknout element, vyberte ho a klikněte na Zamknout. Pokud chcete odemknout element, vyberte ho a klikněte na Odemknout. 116

117 SOLIDWORKS MBD Řazení elementů Elementy můžete řadit zepředu dozadu. Postup řazení elementů: 1. Vyberte element a klikněte na možnost Řadit. 2. Klikněte na některou možnost: Volba Přenést do popředí Přesunout dopředu Přenést do pozadí Přesunout dozadu Popis Přesune prvek na první pozici. Přesune element o jednu pozici dopředu. Přesune prvek na poslední pozici. Přesune prvek dozadu o jednu pozici. Přejmenování stránek Můžete přejmenovat stránky v šabloně. Postup přejmenování stránek: 1. Poklepejte na název stránky. 2. Zadejte nový název. 3. Klikněte mimo nový název pro uložení nového názvu. Změna umístění stránek Můžete změnit umístění stránek v šabloně pomocí přetažení stránky do nového umístění. To umožňuje dát na začátek dokumentu titulní stránku nebo jiné úvodní informace, jako je omezení odpovědnosti nebo regulační prohlášení. Výchozí poloha záložek stránky 117

118 SOLIDWORKS MBD Přemístěné záložky stránky Změna velikosti řádků a sloupců v obecných tabulkách Když chcete změnit velikost řádků nebo sloupců, umístěte ukazatel nad rozdělovač řádků nebo sloupců a ten přetáhněte. Orientace zobrazení popisů Při publikování do 3D PDF jsou popisy orientovány tak, že jsou čitelné ve výchozí orientaci každého 3D pohledu. Připojení souborů k souborům 3D PDF Při publikování do souboru 3D PDF můžete připojit soubory. Postup připojení souborů k souborům 3D PDF: 1. Klikněte na Publikovat jako 3D PDF. 2. Ve správci PropertyManager v části Přílohy klikněte na Připojit soubory. 3. Vyhledejte soubor, který se má přidat, a klikněte na Otevřít. Soubor bude přidán jako příloha. Porovnávání informací 3D PMI mezi díly Nástroj Porovnat 3D PMI můžete použít k porovnání popisů DimXpert, referenčních kót a dalších popisů mezi dvěma dokumenty dílů. Referenční dokument 118

119 SOLIDWORKS MBD Změněný dokument Postup porovnání informací 3D PMI mezi díly: 1. Klikněte na Nástroje > Porovnat > 3D PMI. 2. V podokně úloh vyberte Referenční dokument a Změněný dokument. 3. Klikněte na Spustit porovnávání. Export popisů PMI do souboru STEP 242 Díly a sestavy SOLIDWORKS s popisy PMI můžete exportovat do formátu STEP 242. Postup exportu popisů PMI do formátu STEP 242: 1. Klikněte na možnost Publikovat soubor STEP 242 (panel nástrojů SOLIDWORKS MBD). 2. V dialogovém okně zadejte název souboru. 3. Klikněte na tlačítko Uložit. Shoda názvů v souborech 3D PDF Názvy přiřazené DimXpert PMI v souborech 3D PDF odpovídají původním názvům v softwaru SOLIDWORKS. Změna pořadí 3D pohledů 3D pohledy na záložce 3D pohledy můžete uspořádat pomocí přetažení nebo funkce Pořadí řazení. 119

120 Uspořádání 3D pohledů s použitím přetažení Postup uspořádání 3D pohledů s použitím přetažení: 1. Vyberte 3D pohled. 2. Přetáhněte ho do umístění. Když uspořádáte pohledy pomocí přetažení, bude uspořádaný pohled pojmenován Vlastní. Změna pořadí 3D pohledů s použitím pořadí řazení Změna pořadí 3D pohledů s použitím Pořadí řazení: Na záložce 3D pohledy vyberte možnost v části Pořadí řazení. Možnost Jméno Konfigurace Stav zobrazení Vlastní Podle historie Pořadí řazení Abecedně podle názvu 3D pohledu. Abecedně podle konfigurace a pak podle názvu 3D pohledu. Abecedně podle stavu zobrazení a pak podle názvu 3D pohledu. Pořadí uložené z přeuspořádání pomocí přetažení. Pořadí podle vytvoření. Skici se zobrazují v souborech 3D PDF Skici, které jsou viditelné ve 3D pohledech, se zobrazují v souborech 3D PDF ve stejném 3D pohledu. 120

121 17 Zobrazení modelu Tato kapitola obsahuje následující témata: Ovládání nálepek a scén pomocí stavů zobrazení Zobrazení výsledků simulace SOLIDWORKS v grafické ploše Vyhodnocení modelů pro 3D tisk Síťové vykreslování aplikace PhotoView 360 podporuje vykreslování po jednotlivých snímcích Pohledové řezy Ovládání nálepek a scén pomocí stavů zobrazení Můžete definovat stavy zobrazení pro použití různých instancí nálepek a scén. Můžete také nakonfigurovat světelné zdroje pro všechny typy světla včetně slunečního světla. Tato funkce vyžaduje aplikaci PhotoView 360. Postup ovládání nálepek a scén pomocí stavů zobrazení: 1. Otevřete soubor písmeno jednotky:\users\public\public Documents\SOLIDWORKS\ SOLIDWORKS 2017\whatsnew\model_display\usb_drive1\usb_drive1.sldasm. 2. Ve stromu FeatureManager klikněte pravým tlačítkem na usb_case1 a pak na Otevřít díl. 3. Přidejte stav zobrazení s názvem Barcode (Čárový kód) a přizpůsobte ho: a) Klikněte na v horní části stromu FeatureManager. Zobrazí se podokno zobrazení. 121

122 Zobrazení modelu b) Klikněte pravým tlačítkem na Panel zobrazení a vyberte Přidat stav zobrazení. c) Do pole, které se zobrazí nahoře, zadejte jako název Barcode. d) Vyberte záložku DisplayManager. e) Potom klikněte na Zobrazit nálepky a Otevřít knihovnu nálepek. f) V podokně úloh přetáhněte nálepku Čárový kód na Case_body. Když přetáhnete nálepku a umístíte ji na součást, zobrazí se nad nálepkou manipulátor. S použitím manipulátoru můžete změnit směr a zarovnání nálepky. g) Ve správci PropertyManager Nálepky v části Stavy zobrazení vyberte Tento stav zobrazení a klikněte na. h) Klikněte pravým tlačítkem myši v grafické ploše a vyberte Upravit prostředí. i) V podokně úloh klikněte na Prezentační prostředí a přetáhněte scénu Pozadí kuchyně do grafické plochy. j) Klepněte na. 4. Přidejte nový stav zobrazení s názvem Designed_with_SOLIDWORKS (Navrženo_v_SOLIDWORKS) a přizpůsobte ho. a) Klikněte pravým tlačítkem na Panel zobrazení a klikněte na Přidat stav zobrazení. b) Jako název pole, které se zobrazí nahoře, zadejte Navrženo_v_SOLIDWORKS. c) Ve stromu DisplayManager klikněte pravým tlačítkem na čárový kód1 a klikněte na Odstranit. d) Ve správci PropertyManager Nálepky klikněte na Otevřít Knihovnu nálepek. e) V podokně úloh přetáhněte nálepku Navrženo v SOLIDWORKS na Case_body. f) Ve správci PropertyManager Nálepky v části Stavy zobrazení vyberte Tento stav zobrazení a klepněte na. g) Klikněte pravým tlačítkem myši v grafické ploše a vyberte Upravit prostředí. 122

123 Zobrazení modelu h) V podokně úloh klikněte na Prezentační prostředí a přetáhněte scénu Pozadí továrny do grafické plochy. i) Klepněte na. 5. Na záložce ConfigurationManager v části Stavy zobrazení poklepejte na Čárový kód a Navrženo_v_SOLIDWORKS pro přepínání mezi stavy zobrazení. 6. Ve správci CommandManager Nástroje rendrování klikněte na Zobrazit cíl stavů. Zobrazí se dialog Zobrazit cíl stavu. Když se přepnete mezi stavy zobrazení, vybere se aktivní stav zobrazení v dialogu Zobrazit cíl stavu. To je užitečné pro odstranění nebo přizpůsobení nálepek a scén v aktivním stavu zobrazení. Zobrazení výsledků simulace SOLIDWORKS v grafické ploše Výsledky SOLIDWORKS Simulation můžete zobrazit v grafické ploše SOLIDWORKS společně s dalšími součástmi nebo těly v modelu, které nejsou zahrnuty do simulace. Nemusíte tak přepínat mezi výsledky simulace a prostředím pro modelování. Není ideální zobrazovat výsledky simulace na tělech a součástech. Toto zobrazení je dobré pro marketingové účely a prediktivní návrh. Předtím, když jste spustili simulaci na součásti v sestavě, zobrazovala se pouze jedna součást se skrytými výsledky a všemi ostatními součástmi. Například prediktivní návrh provádí změny modelu na základě výsledků simulace. K dispozici s licencemi softwaru SOLIDWORKS Simulation. Postup zobrazení výsledků SOLIDWORKS Simulation v grafické ploše: 1. Otevřete soubor písmeno jednotky:\users\public\public Documents\SOLIDWORKS\ SOLIDWORKS 2017\whatsnew\model_display\sunglasses.sldasm. Pokud se zobrazí dialog Vyřešit zjednodušené součásti, klepněte na tlačítko OK. V sestavě je uložena simulační studie. 123

124 Zobrazení modelu 2. Klepněte na kartu Statická Ve stromu studie simulace klepněte pravým tlačítkem na ikonu studie Statická 1 a vyberte příkaz Spustit. 4. Klikněte na záložku Model. 5. Klikněte na Zobrazení simulace (panel nástrojů Zobrazit) nebo Zobrazit > Zobrazení > Zobrazení simulace. Pokud se zobrazí dialog Zobrazení simulace, klepněte na tlačítko OK. 6. Ve správci PropertyManager: a) V části Vybraný výsledek vyberte Posunutí1. b) Klikněte na. Sestava se zobrazuje s výsledky simulace v kontextu sestavy. Příkaz Zobrazení simulace pouze vypíše obrázek výsledků pro studie, pro které jste načetli všechna data simulace. Všechna data simulace načtete tak, že kliknete na Simulace > Možnosti > Možnosti systému > Obecné a vyberete Při otevření modelu načíst všechny studie Simulation (vyžaduje více času k otevření modelu). Můžete také načíst data simulace pro konkrétní studii kliknutím na individuální karty simulace. Vyhodnocení modelů pro 3D tisk Před vytištěním modelu s použitím 3D tiskárny můžete vyhodnotit tloušťku a mezery v modelu a zjistit, zda je lze vytisknout s použitím technologie 3D tisku Fused Deposition Modeling (FDM). 124

125 Zobrazení modelu Na základě výšky vrstvy a vybraného termoplastického materiálu můžete identifikovat problémy s tloušťkou stěny a šířkou mezer před tiskem modelu. Nástroj Tisk3D dokáže rozpoznat místa, kde je tloušťka stěny nebo vzdálenost mezi dvěma plochami v drážce pod určitou hranicí, a na základě toho zvýraznit geometrii v modelu. Tento nástroj je užitečný při zmenšení velkých modelů nebo při tisku detailních modelů na 3D tiskárně. Postup vyhodnocení modelů pro 3D tisk: 1. Otevřete písmeno jednotky:\users\public\public Documents\SOLIDWORKS\ SOLIDWORKS verze\whatsnew\model_display\airplane.sldprt. 2. Klikněte na Tisk3D (základní panel nástrojů) nebo vyberte Soubor > Tisk3D. 3. Ve správci PropertyManager klikněte na záložku Nastavení a proveďte následující: a) Nastavte Dolní rovinu modelu. b) Nastavte hodnotu Měřítko. c) Klikněte na Přizpůsobit měřítko. 4. Ve správci PropertyManager klikněte na záložku Náhled a v části Výška vrstvy proveďte následující: a) Nastavte Výšku vrstvy na hodnotu 0,5. b) Vyberte Analýza tloušťky/mezery a Vlastní tloušťka a mezera. c) Nastavte hodnotu Tloušťka/mezera na 2,5. d) Nastavte Úhel na hodnotu 178. e) Klikněte na Spočítat. Zobrazí se oblasti modelu, které jsou příliš tenké nebo s příliš velkými mezerami. 125

126 Zobrazení modelu Síťové vykreslování aplikace PhotoView 360 podporuje vykreslování po jednotlivých snímcích Aplikace PhotoView 360 podporuje síťové vykreslování po snímcích při uložení animace, čímž se zvyšuje výkon vykreslování. Funkce síťového vykreslování aplikace PhotoView 360 umožňuje distribuovat vykreslování animace na až 10 klientských počítačů v síti se softwarem PhotoView 360 Net Render Client. V předchozích verzích sdílelo několik klientských počítačů vykreslování stejného snímku, což vyžadovalo velké množství vzájemné síťové komunikace. V SOLIDWORKS 2017 každý klientský počítač pracuje nezávisle na vlastním snímku. Tím se snižuje potřeba vzájemné komunikace mezi klientskými počítači a může se dramaticky zkrátit čas potřebný na dokončení vykreslování. Není vyžadována žádná změna konfigurace klientů. Pro nakonfigurování vykreslování po snímcích potřebujete pouze vytvořit síť počítačů. Seznam dostupných počítačů se zobrazuje v dolní části rozhraní PhotoView Network Render Client. Seznam si můžete také zobrazit pomocí rozbalení záložky v dolní části okna konečného vykreslení. Interakce s počítači v bezdrátové síti může být pomalá pro síťové vykreslování nebo vykreslování po snímcích. Koordinační počítač nebo počítač, na kterém je spuštěna aplikace PhotoView Network Render Client, by měl používat pevné připojení k síti. Pohledové řezy Vytvoření průhledných řezů Při vytváření řezů můžete nastavit jednotlivá těla a součásti jako průhledné. Průhlednost umožňuje vidět skrz na vnitřní části modelu. Průhledný řez je dostupný v aplikaci PhotoView

127 Zobrazení modelu Postup vytvoření průhledných řezů: 1. Otevřete soubor písmeno jednotky:\users\public\public Documents\SOLIDWORKS\ SOLIDWORKS 2017\whatsnew\model_display\gearbox\GEARBOX.sldasm. 2. Klikněte na nabídku Řez (panel nástrojů Zobrazit) nebo na Zobrazit > Zobrazení > Řez. 3. Ve správci PropertyManager: a) V části Metoda řezu vyberte Podle zón. b) Vyberte Průhledné součásti. 127

128 Zobrazení modelu 4. V plovoucím stromu FeatureManager vyberte HOUSING - GEARS (skříň - ozubená kola). 5. Ve správci PropertyManager v části Průhledné součásti proveďte: a) Vyberte Zahrnout vybrané, aby byla skříň průhledná. b) Nastavte Průhlednost na 0,75. c) Klikněte na. Zobrazí se řez s průhlednou skříní. 128

129 Zobrazení modelu Zachovat barvu uzavření Ve správci PropertyManager Řez je jako výchozí vybrána možnost Zachovat barvu uzavření. Pokud jste v předchozích verzích vybrali Pouze grafický řez, automaticky se vybrala možnost Zachovat barvu uzavření. K tomu již nedochází. Při vybrání se možnost Zachovat barvu uzavření vždy promítne do zobrazení modelu prostřednictvím uzavření s plnou barvou nebo částečně obarvené uzavření. 129

130 18 Díly a prvky Tato kapitola obsahuje následující témata: Pokročilé díry Obousměrná kruhová pole Vylepšení zkosení Převod prvků na těla a povrchy Řazení tabulky přířezů Odvozené odkazy dílů se uchovávají Zakázání a povolení rovnic ve všech konfiguracích Vysunutí z rovinné plochy libovolné velikosti Obnovení všech konfigurací Spuštění FeatureWorks po přidání položek do importovaných dílů Funkce Vybrat vše pro prvky rozdělení a funkce Uložit těla Výběr profilu tažení z ploch, hran a křivek Vylepšení závitů Vylepšení informací o chybách Výběr vynechaných instancí pomocí okna Prvek Nabalit vytváří geometrii na každé ploše Pokročilé díry S použitím nástroje Pokročilá díra, můžete definovat pokročilé díly z blízkých a vzdálených ploch. S tímto procesem vám pomohou plovoucí nabídky prvků děr. Skupinový rámeček Oblíbené je k dispozici ve správci PropertyManager. Vytváření prvků pokročilých děr 1. Vytvořte díl jednoduchého vysunutého bloku. Kvůli lepší vizualizaci náhledů můžete podržet klávesu Ctrl a vybrat všechny plochy a pak kliknout na Vzhledy. V Podokně úloh v části Sklo poklepejte na čiré sklo pro použití tohoto vzhledu. 2. Klikněte na ikonu Pokročilá díra (panel nástrojů Prvky) nebo na nabídku Vložit > Prvky > Pokročilá díra. Otevře se správce PropertyManager se zobrazením plovoucí nabídky Blízká strana. 3. Ve správci PropertyManager na záložce Typ vyberte plochu v části Plochy blízké a vzdálené plochy. 130

131 Díly a prvky Objeví se dočasný náhled díry. Umístění je dočasné a vychází z počátečního výběru na ploše. Polohu nastavíte později. 4. V plovoucí nabídce Blízká strana klikněte na Vložit prvek pod aktivní prvek, čímž přidáte prvek Blízká strana k pokročilé díře. 5. Ve správci PropertyManager v části Plochy blízké a vzdálené plochy vyberte Vzdálená strana a pak vyberte protilehlou stranu na modelu. V plovoucí nabídce Blízká strana se nyní zobrazují dva prvky Blízká strana. Plovoucí nabídka Vzdálená strana je aktivní a obsahuje jeden prvek. Plovoucí nabídky jsou odděleny lištou. Výchozí typ prvku v plovoucích nabídkách je Válcové zahloubení. Potom nastavte specifikace prvku. Nastavení specifikací prvku 1. V plovoucí nabídce Blízká strana vybráním aktivujte nejvyšší prvek. Jako typ díry ponecháte Válcové zahloubení, ale upravíte některá nastavení. 2. V části Specifikace prvku proveďte: 131

132 Díly a prvky a. V části Typ vyberte Šroub s otvorem v hlavě. b. V části Velikost vyberte 1/4. Dočasný náhled prvku Blízká strana se aktualizuje. 3. V plovoucí nabídce klikněte na pro druhý prvek Blízká strana a pak klikněte na Rovný. Potřebujeme upravit specifikace tohoto prvku. 4. V části Specifikace prvku proveďte: a. V části Typ vyberte Vůle šroubu. b. V části Velikost vyberte 1/4. c. V části Vlastní velikost nastavte Ukončení na Slepé a Hloubka na 1. Náhled se aktualizuje a zobrazí změněnou velikost a hloubku pro prvek Rovný. 132

133 Díly a prvky V plovoucích nabídkách můžete přemístit prvky pomocí přetažení. Pokud operace přetažení způsobí chybný prvek, bude tento prvek zvýrazněn. Když na prvek najedete myší, zobrazí se chybová zpráva. Prvek Vzdálená strana je nastaven na Válcové zahloubení. Potřebujeme ho změnit na prvek kuželového závitu. 5. V plovoucím okně Vzdálená strana klikněte na pro prvek Vzdálená strana a pak klikněte na Závit. 6. V části Specifikace prvku proveďte: a. V části Typ vyberte Díra se závitem. b. V části Velikost vyberte 1/4-20. Prvek Vzdálená strana se aktualizuje až po střední prvek Blízká strana následkem ukončení Až po další element. 133

134 Díly a prvky Prvky pokročilých děr můžete uložit jako Oblíbené pro opětovné použití. Ve správci PropertyManager na záložce Typ v části Oblíbené můžete přidat, aktualizovat, odstranit, uložit nebo načíst oblíbené pokročilé díry. Nyní vytvoříte a umístíte instance. Vytvoření a umístění instancí pokročilých děr 1. V okně PropertyManager vyberte záložku Umístění. Můžete vybrat více bodů nebo použít skicu k vytvoření více děr. Pokud zapomenete vybrat záložku Umístění a kliknete na, software vás vyzve k vybrání bodu na ploše pro umístění díry. Kliknutím na OK v okně výzvy otevřete záložku Umístění a panel nástrojů Skica. 2. Klikněte na Obdélník s počátkem ve středu (panel nástrojů Skica) a vytvořte skicu obdélníku s použitím počátku skici na ploše jako středu. 3. Klikněte na pro zavření okna PropertyManager Obdélník s počátkem ve středu a návrat na PropertyManager Umístění díry. Software vytvoří pět instancí díry včetně bodu skici ve vybraném počátku. Potřebujeme odebrat středovou instanci. 134

135 Díly a prvky 4. V části Vynechané instance vyberte kouli středové instance, aby se z náhledu odebrala pouze tato instance. V části Možnosti skici můžete vybrat Vytvořit instance na geometrii konstrukce pro vytvoření instancí s použitím konstrukční geometrie. Obousměrná kruhová pole Můžete vytvořit kruhová pole symetricky nebo asymetricky v obou směrech ze zdrojové geometrie. To je užitečné, pokud se zdrojový prvek nenachází na konci oblouku pole. 135

136 Díly a prvky Můžete přizpůsobit úhel, počet instancí a nastavení rozestupů pro každý směr zvlášť. Možnost Symetricky použije stejná nastavení v obou směrech. Postup vytvoření obousměrného kruhového pole: 1. V modelu dílu klikněte na možnost Kruhové pole (panel nástrojů Prvky) nebo na nabídku Vložit > Pole/zrcadlení > Kruhové pole. 2. Ve správci PropertyManager v části Vybrané prvky vyberte zdrojový prvek pro vytvoření pole. 3. V části Směr 1 vyberte Osa pole. 4. Nastavte Úhel na 25 a Počet instancí na Vyberte Směr 2 a pak Symetricky. Tři instance stejného zdrojového prvku se zobrazí symetricky v obráceném směru. 6. Zrušte označení možnosti Symetricky a nastavte Úhel na 30 a Počet instancí na 6. Pole se aktualizuje pouze pro Směr 2. Pole Směr 1 zůstane nezměněné. 136

137 Díly a prvky 7. V části Vynechané instance vyberte instance 2 a 3 u prvku Směr 2. Koule instance se změní na bílou, což označuje vynechané instance. 8. Kliknutím na dokončíte pole. Vylepšení zkosení Správce PropertyManager Zkosit byl aktualizován s ohledem na nástroj Zaoblit. K dispozici jsou dva nové druhy zkosení: Odsadit plochu a Plocha Plocha, které můžete převádět ze zkosení na zaoblení a naopak. Zkosení Odsadit plochu Zkosení typu Odsadit plochu se řeší odsazením ploch sousedících s vybranými hranami. Software vypočítá bod průsečíku odsazených ploch a pak vypočítá normálu z příslušného bodu ke každé ploše a na základě toho vytvoří zkosení. Výpočet odsazení zkosení Použito zkosení 137

138 Díly a prvky Tato metoda poskytuje předvídatelné výsledky při zkosení mezi dvěma nerovinnými plochami. Zkosení odsazených ploch mohou měnit směr hranu od hrany a podporují zkosení celé geometrie prvku a povrchové geometrie. Zkosení Plocha Plocha Zkosení typu Plocha Plocha umožňují vytvářet zkosení typu Symetrické, Asymetrické, Hranice zaoblení a Šířka tětivy. Existují dva způsoby, jak převést zkosení typu Odsadit plochu a Plocha Plocha na zaoblení a zpátky. Klikněte pravým tlačítkem na prvek zkosení a klikněte na Upravit prvek. Ve správci PropertyManager v části Typ prvku klikněte na Typ zaoblení nebo Typ zkosení a pak klikněte na. Klikněte pravým tlačítkem na prvek zkosení a vyberte Převést zkosení na zaoblení nebo Převést zaoblení na zkosení. Otevře se správce PropertyManager s vybraným Typem prvku převedení. Klikněte na. U ostatních typů zkosení nedošlo k žádné změně fungování. Došlo ke změně uspořádání jejich správců PropertyManager. Nové typy zkosení si otevřete tak, že kliknete na možnost Zkosit (panel nástrojů Prvky) nebo na nabídku Vložit > Prvky > Zkosení. Ve správci PropertyManager v části Typ zkosení vyberte Odsadit plochu nebo Plocha Plocha. Převod prvků na těla a povrchy U dílů můžete převést prvky na těla a povrchy, které zachovávají geometrické odkazy z jiných dílů, sestav a výkresů. To vám umožňuje odstranit nepotřebnou historii prvků při uchování těl a povrchů. K této funkci se dostanete tak, že ve stromu FeatureManager kliknete pravým tlačítkem na název dílu a vyberete Převést na těla. Postup převodu prvků na těla a povrchy: 1. Otevřete soubor sestavy, jako je například zobrazený model HousingAssy.SLDASM. Součást Housing (Pouzdro) je díl sestavy. Dvě součásti jsou externími odkazy pro součást Housing. Další součást má vytvořenu vazbu se součástí Housing. 138

139 Díly a prvky 2. Ve stromu FeatureManager klikněte pravým tlačítkem na Housing a pak klikněte na Otevřít díl. Otevře se díl Housing. 3. V horní části stromu FeatureManager klikněte pravým tlačítkem na Housing a vyberte Převést na těla. 4. V dialogovém okně: a) V části Název souboru změňte název na Housing2.SLDPRT. b) Vyberte Uložit jako. c) Vyberte Zachovat referenční geometrii a skici. d) Klikněte na tlačítko OK. V převedeném díle jsou zachovány všechny skici a geometrie Plane1 (Rovina1). 139

140 Díly a prvky 5. Kliknutím na Okno > HousingAssy.SLDASM se vraťte na sestavu. Protože se sestava otevřela na pozadí, původní součást Housing se nahradí za Housing2. 6. Ve stromu FeatureManager rozbalte složku Vazby. Nezobrazují se žádné chyby externích odkazů nebo vazeb, což demonstruje, že si model uchoval všechny geometrické odkazy. Řazení tabulky přířezů Můžete vybrat možnosti řazení pro tabulky přířezů z místní nabídky v nejvyšší úrovni složky Tabulka přířezů a ze záložky Vlastnosti dokumentu. Můžete shromáždit identická těla a vybrat plochy a prvky, které se vyloučí z řazení. Tato možnost shromažďuje ve složce Položka tabulky přířezů veškerá těla, která jsou geometricky identická, ale přitom jsou generována odlišnými prvky. Například válce vytvořené prvky vysunutí nebo otočení, které jsou objemově identické. Použití řazení tabulky přířezů: V tomto modelu mají těla Extrude1 (Vysunutí 1) a Revolve1 (Otočení 1) stejný objem, ale zobrazují se v samostatných složkách Cut-List-Item (Položka tabulky přířezů). 140

141 Díly a prvky Proveďte jednu z následujících operací: Ve stromu FeatureManager klikněte pravým tlačítkem na nejvyšší úroveň složky Tabulka přířezů a klikněte na Možnosti řazení tabulky přířezů. V části Možnosti řazení vyberte Shromáždit identická těla a klikněte na. Klikněte na možnost Nástroje > Možnosti > Vlastnosti dokumentu > Svařování. V části Možnosti tabulky přířezů vyberte Shromáždit identická těla. Pokud chcete možnost Shromáždit identická těla uchovat vybranou v dialogu Vlastnosti dokumentu, vytvořte šablonu, ve které bude tato možnost vybrána. Když s použitím této šablony vytvoříte nové díly svařování, software automaticky zkontroluje identická těla ve složkách Položka tabulky přířezů. Obě těla se nyní zobrazují ve stejné složce Cut-List-Item (Položka tabulky přířezů). 141

142 Díly a prvky Postup vybrání ploch a prvků pro vyloučení: V tomto modelu bylo vytvořeno tělo LPattern1 (TvarL1) z těla Boss-Extrude1 (Přidat vysunutím 1) a pak byl přidán prvek Cut-Extrude1 (Odebrat vysunutím 1) k jedné instanci pole. Geometrii prvku Cut-Extrude1 (Odebrat vysunutím 1) potřebujete vyloučit z řazení tabulky přířezů. 1. Ve stromu FeatureManager klikněte pravým tlačítkem na nejvyšší úroveň složky Tabulka přířezů a klikněte na Možnosti řazení tabulky přířezů. 2. Ve správci PropertyManager v části Plochy/prvky k vyloučení vyberte Cut-Extrude1 (Odebrat vysunutím 1) ze stromu FeatureManager. 142

143 Díly a prvky Můžete vybrat prvky ve stromu FeatureManager nebo plochy těl v grafické ploše. Tato možnost je užitečná pro shromáždění těl generovaných z identických materiálů polotvaru při ignorování prvků, jako jsou díry, zaoblení a zkosení. 3. Klikněte na. Těla Boss-Extrude1 (Přidat vysunutím 1) a Cut-Extrude1 (Odebrat vysunutím 1) se nachází v jedné složce Cut-List-Item (Položka tabulky přířezů). Geometrie prvku Cut-Extrude1 (Odebrat vysunutím 1) byla vyloučena při porovnávání těl v procesu řazení tabulky přířezů. Odvozené odkazy dílů se uchovávají Odvozené díly si uchovávají svoje odkazy, pokud změníte původní tělo s použitím booleovských operací s prvky, jako je kombinovat, odebrat vysunutím, rozdělit a jádro. Pokud jste dříve provedli booleovskou operaci na rodičovském dílu, zobrazila se chybová zpráva, že základní díl nemá žádné objemové tělo. Zakázání a povolení rovnic ve všech konfiguracích Můžete zakázat a povolit rovnice v části Zobrazení rovnice, Pohled rovnice skici nebo Seřazený pohled v dialogu Rovnice, globální proměnné a kóty. Rovnice jsou zakázány ve všech konfiguracích. Rovnice můžete povolit, pokud určitý parametr neovládá žádná jiná aktivní rovnice. Rovnice zakážete v dialogovém okně Rovnice, globální proměnné a kóty v libovolném pohledu kliknutím pravým tlačítkem na rovnici a vybráním Zakázat rovnici. Příslušná 143

144 Díly a prvky rovnice zmizí z pohledu. Seřazený pohled uchovává všechny rovnice. Zakázané rovnice jsou nedostupné. Zakázanou rovnici povolíte tak, že v dialogovém okně Rovnice, globální proměnné a kóty vyberete Seřazený pohled. Klikněte pravým tlačítkem na rovnici a vyberte Povolit rovnici. Rovnice se zobrazí ve všech pohledech, ve kterých se předtím zobrazovala. V části Zobrazení kóty ale nikoli Kóty. můžete povolit a zakázat Globální proměnné a Prvky, Vysunutí z rovinné plochy libovolné velikosti Můžete vytvářet přidání, odebrání a vysunutí povrchu z povrchu, plochy nebo roviny libovolné velikosti. Povrch nebo plocha musí být rovinné. Dříve bylo potřeba zapouzdřit celou skicu s použitím možnosti Od > Povrch/plocha/rovina. Postup vysunutí z rovinné plochy libovolné velikosti: Klikněte na Přidání vysunutím (panel nástrojů Prvky) nebo vyberte Vložit > Přidání > Vysunout. Tato funkce je rovněž dostupná pro Odebrání vysunutím a Vysunutý povrch. V sestavách klikněte na Vložit > Prvek sestavy > Odebrat > Vysunout. Vyberte skicu. V části Od vyberte Povrch/plocha/rovina a vyberte rovinnou plochu, plochu nebo rovinu. Obnovení všech konfigurací Nástroj Obnovit všechny konfigurace Postup obnovení všech konfigurací: Proveďte jednu z následujících operací: je viditelněji dostupný na více místech. Ve správci ConfigurationManager klikněte pravým tlačítkem na název souboru a pak vyberte Obnovit všechny konfigurace. V souboru klikněte na Upravit > Obnovit všechny konfigurace. Stiskněte kombinaci kláves Ctrl + Shift + B. 144

145 Díly a prvky Možnost Obnovit všechny konfigurace je dostupná, pouze pokud se v souboru nachází více konfigurací. Spuštění FeatureWorks po přidání položek do importovaných dílů Můžete přidávat různé prvky a odkazy k importovanému dílu a neztratit je při následném spuštění FeatureWorks na importovaný díl. Jsou podporovány následující prvky a odkazy: Pohledy výkresu Popisy výkresu Kóty výkresu Vazby sestavy Prvky sestav Funkce Vybrat vše pro prvky rozdělení a funkce Uložit těla Funkci Vybrat vše pro prvky rozdělení můžete použít k výběru všech rozdělených těl bez uložení výsledných těl do nových dílů. Předtím bylo potřeba vybrat zaškrtávací pole individuálně nebo vybrat možnost Automaticky přiřazené názvy, která zbytečně vytvářela samostatné soubory dílů pro každé tělo. Postup výběru všech těl: Proveďte jednu z následujících operací: Klikněte na Vložit > Prvky > Rozdělit. V části Výsledná těla klikněte na Vybrat vše. Klikněte na Vložit > Prvky > Uložit těla. V části Výsledné díly klikněte na Vybrat vše. Výběr profilu tažení z ploch, hran a křivek Můžete vybrat plochy, hrany a křivky přímo z modelů a profilů tažení po křivce. Je podporován rozšířený výběr s prvky odebrání tažením výstupek, základna, řez, povrch a sestava. Předtím bylo potřeba vytvořit speciální skicu s převedenými entitami jako profil. Máte následující možnosti výběru: Plochy z geometrie modelu. Jednotlivá hrana nebo křivky referenční geometrie, které obsahují plynulou uzavřenou smyčku. Skupina hran nebo křivek vybraná jako smyčka s použitím správce SelectionManager. K této funkci se dostanete tak, že kliknete na Přidání tažením po křivce (panel nástrojů Prvky) nebo Vložit > Přidání > Táhnout po křivce. Ve správci PropertyManager v části Profil a trasa vyberte Profil skici a pak vyberte plochu, hranu nebo křivky. 145

146 Díly a prvky Vyberte plochu pro Profil skici Vyberte hrany s použitím správce SelectionManager pro Profil skici Prvek tažení Vylepšení závitů Oříznuté závity Závity můžete zarovnat s koncovými plochami. Seříznutý závit se prodlouží a ořízne, aby odpovídal koncové ploše. Vysunutý závit se ořízne, aby odpovídal koncové ploše. Ve správci PropertyManager v části Možnosti závitu vyberte Oříznout s počáteční plochou a Oříznout s koncovou plochou. Před oříznutím 146

147 Díly a prvky Po oříznutí Vícenásobný start Závity mohou mít vícenásobný start. V okně PropertyManager v části Možnosti závitu vyberte Vícenásobný start. Nastavením počtu startů určíte množství vytvořených závitů v kruhovém tvaru s rovnoměrnou roztečí okolo díry nebo hřídele. Na obrázku je závit se čtyřmi starty s odlišnou barvou na závit. Hodnota rozteče musí umožňovat více startů, aniž by způsobila zkřížené, vzájemně se protínající závity. Například rozteč žlutého závitu je dostatečně široká, aby umožnila vnoření zeleného, modrého a červeného závitu. Oblíbené Ve správci PropertyManager je k dispozici skupina Oblíbené. Vylepšení informací o chybách Informace o chybách s výzvou k nápravným akcím se zobrazují ve stromu FeatureManager, drobečkové navigaci a grafické ploše. Již nemusíte otevírat dialog Informace o chybách. Kontextový dialog Informace o chybách otevřete tak, že vyberete chybu nebo upozornění ve stromu FeatureManager, drobečkové navigaci nebo grafické ploše. Tento dialog popisuje problém a nabízí návrhy nápravy. Zobrazují se zde odkazy na funkce Upravit prvek 147

148 Díly a prvky nebo Upravit skicu a Nápovědu.. V závislosti na situaci zde rovněž mohou být odkazy na Náhled Seznam všech chyb a varování si zobrazíte kliknutím levým tlačítkem na nejvyšší uzel stromu FeatureManager. Kliknutím na položku v seznamu vyberete položku ve stromu FeatureManager. 148

149 Díly a prvky Stále si můžete zobrazit dialog Informace o chybách. Klikněte pravým tlačítkem na prvek s chybou nebo upozorněním a vyberte Informace o chybách. Výběr vynechaných instancí pomocí okna Můžete použít výběr s pomocí rámečku a lasa k přidání nebo odstranění instancí, které se mají vynechat v polích. Postup výběru vynechaných instancí pomocí okna: 1. Vytvořte nebo upravte prvek pole. Tento výběr nefunguje pro pole skici. 2. Ve správci PropertyManager rozbalte položku Vynechané instance. Koule pro výběr se zobrazují pro všechny instance pole. 3. Klikněte pravým tlačítkem myši v grafické ploše, vyberte Nepravidelný výběr a pak vyberte instance, které se mají vynechat. Koule se změní na bílé, což indikuje, že jsou vynechány z pole. Příslušné instance jsou uvedeny v části Vynechané instance. 149

150 Díly a prvky 4. Klikněte na. Pokud výběr obsahuje vynechané i nevynechané instance, software přepne aktuální stav každé instance. Vynechané instance se stanou nevynechané a naopak. Výběr při stisknuté klávese Shift pouze přidá instance do skupiny Vynechané instance. Výběr při stisknuté klávese Alt pouze odstraní instance ze skupiny Vynechané instance. Koule výběru instancí se musí nacházet plně v oblasti výběru, aby je bylo možné přidat do skupiny Vynechané instance nebo je odebrat. Prvek Nabalit vytváří geometrii na každé ploše Prvek Nabalit umožňuje vytvořit geometrii na libovolném typu plochy. Nejen že můžete nabalit skicu na všechny typy plochy, můžete nabalit skicu na více ploch. Předtím prvek Nabalit fungoval pouze s válcovými a kuželovými plochami a bylo možné pracovat současně pouze s jednou plochou. Můžete vybrat mezi dvěma metodami vytvoření nabalení. Metoda Analyticky zachovává starší chování, kdy můžete nabalit skicu kompletně okolo válce nebo kužele. Metoda Povrch splajnu nabalí skicu na libovolný typ plochy. Omezení této metody je v tom, že nepodporuje nabalení okolo modelu. 150

151 Díly a prvky Metoda Analyticky Metoda Povrch splajnu Správce PropertyManager a náhled byly rovněž přepracovány. Možnosti ve správci PropertyManager jsou uvedeny v logičtějším pořadí s velkými ikonami, což pomáhá rozlišit mezi různými dostupnými typy nabalení. Náhled zobrazuje tečkované vodítko ukazující místo, kde nabalení začíná na cílové ploše. Postup nabalení geometrie na libovolnou plochu: 1. Otevřete soubor písmeno jednotky:\users\public\public Documents\SOLIDWORKS\ SOLIDWORKS 2017\whatsnew\parts\iron.sldprt. 2. Klikněte na ikonu Nabalit (panel nástrojů Prvky) nebo na nabídku Vložit > Prvky > Nabalit. 3. V grafické ploše vyberte skicu SOLIDWORKS. 4. Ve správci PropertyManager: a) Jako Typ nabalení vyberte Vyrazit. b) Jako Metoda nabalení vyberte Povrch splajnu. 151

152 5. Vyberte plochy podél horního držadla žehličky. Je jich celkem šest. 6. Ve správci PropertyManager v části Parametry nabalení nastavte Tloušťka na 2mm a klikněte na. Pokud chcete, aby prvek nabalení vynikl, můžete změnit jeho vzhled obarvením nálepky nebo zapnutím a vypnutím hran. 152

153 19 SOLIDWORKS PDM Software SOLIDWORKS PDM je nabízen ve dvou verzích. SOLIDWORKS PDM Standard, který je součástí SOLIDWORKS Professional a SOLIDWORKS Premium, a je dostupná jako samostatná licence k zakoupení pro uživatele bez SOLIDWORKS. Nabízí standardní funkce pro správu dat pro malý počet uživatelů. SOLIDWORKS PDM Professional je kompletní řešení pro správu dat pro malý až velký počet uživatelů, dostupné jako samostatně prodávaný produkt. Tato kapitola obsahuje následující témata: Přidávání vlastních sloupců Změna kategorie odevzdaného souboru Ovládání oprávnění ke stahování pro uživatele a skupiny Kopírování oprávnění skupiny a členů skupiny Generování souborů 3D PDF SOLIDWORKS MBD Přepsání nejnovější verze Vylepšení náhledu Kvalitativní vylepšení v SOLIDWORKS PDM Vylepšení zobrazení stromu referencí Vrácení zpět souboru s odkazy Vyhledávání místních souborů Kompatibilita opravy Service Pack klienta a serveru SOLIDWORKS PDM Doplňkový modul SOLIDWORKS pro úlohy PDF Vylepšení aplikace SOLIDWORKS PDM Web2 Viewer Replikace databáze úschovny Přidávání vlastních sloupců Funkce Vlastní sloupec byla rozšířena na dialogy Provést přechod (změna stavu) a Načíst. Postup přidání vlastních sloupců: 1. Proveďte jednu z následujících operací: Klikněte pravým tlačítkem na jakékoliv záhlaví sloupce a vyberte Více. Klikněte pravým tlačítkem kamkoli do dialogového okna a vyberte Sloupce > Více. 2. Vyberte sloupce k zobrazení. Přidané vlastní sloupce se zobrazují alfabeticky na pravé straně výchozích sloupců. Vlastní sloupce můžete řadit, změnit jejich velikost a pořadí. SOLIDWORKS PDM tato nastavení ukládá pro jednotlivé uživatele. 153

154 SOLIDWORKS PDM Změna kategorie odevzdaného souboru Správce může změnit kategorii odevzdaného souboru pomocí některé z následujících akcí: Vyberte soubor a klepněte na Změnit > Změnit kategorii. Klepněte pravým tlačítkem na soubor a pak klepněte na Změnit kategorii. Ovládání oprávnění ke stahování pro uživatele a skupiny V klientu Web2 mohou správci určovat oprávnění ke stahování pro uživatele a skupiny přidáním následujících nastavení do uzlu <configuration> souboru Web.config: <vaultsettings> <vault name="epdm" defaultdelimiter=" " denydownloadgroups="group1"> <user name="admin" denydownload="false"/></vault> <user name="user1" denydownload="true"/></vault> </vaultsettings> Nastavení úschovny name defaultdelimiter denydownloadgroups Popis Název úschovny. Vytvořte samostatnou část <vaultsettings> pro každou úschovnu, která potřebuje řízení oprávnění ke stahování. Oddělovač používaný k oddělení samostatných názvů skupin v nastavení denydownloadgroups. Výchozí oddělovač je. Skupiny, které mají zakázáno stahování v určené úschovně. Názvy skupin je potřeba oddělit pomocí oddělovače určeného v nastavení defaultdelimiter. Uživatelské nastavení name Popis Přihlašovací jméno uživatele. Vytvořte vlastní uzel <user> pro každého uživatele. denydownload Zakázání oprávnění ke stahování pro uživatele z určené úschovny. Pokud je nastaveno na false, může uživatel stahovat soubory. Pokud je nastaveno na true, nemůže uživatel stahovat soubory. Uživatel nemůže stahovat soubory, pokud má zakázaný přístup jako člen skupiny nebo jako uživatel. 154

155 SOLIDWORKS PDM Kopírování oprávnění skupiny a členů skupiny Správci mohou kopírovat oprávnění skupiny a členy skupiny z existující skupiny při vytváření nové skupiny a při importu ze služby Active Directory. Postup kopírování oprávnění skupiny a členů skupiny: 1. Klikněte pravým tlačítkem na Skupiny a vyberte Nová skupina. 2. V dialogovém okně Název skupiny zadejte název. 3. V dialogu Kopírovat ze skupiny vyberte zdrojovou skupinu. 4. Vyberte Kopírovat oprávnění a/nebo Kopírovat členy. 5. Klikněte na Další a pak na OK. Generování souborů 3D PDF SOLIDWORKS MBD Zákazníci SOLIDWORKS PDM Professional, kteří používají funkcionalitu SOLIDWORKS MBD, mohou automaticky generovat výstup 3D PDF SOLIDWORKS MBD s použitím úlohy Převod. To vám pomáhá definovat, organizovat a publikovat 3D informace o výrobě a produktu (PMI) včetně dat 3D modelu ve formátech souborů podle průmyslových standardů. Tato funkce vylepšuje integraci mezi SOLIDWORKS PDM a SOLIDWORKS MBD. Postup generování souborů 3D PDF SOLIDWORKS MBD: 1. V nástroji pro správu v levém podokně dialogu Převod Vlastnosti klikněte na Nastavení převodu. 2. Nastavte Formát výstupního souboru na 3D PDF - MBD (*.pdf). Sestava nebo Díl Záložky Sestava a Díl umožňují definovat motivy a pohledy pro publikování ve výstupu. Motiv pro SW Assembly nebo Motiv pro SW Part Cesta k motivu 3D PDF Cesta k souboru motivu. Pokud se soubor motivu nachází v úschovně, je potřeba ho před provedením úlohy načíst do mezipaměti. Pokud se soubor motivu nachází mimo úschovnu, musí být přístupný pro hostitele úloh. Povolit uživateli změnit složku motivu Umožňuje uživatelům měnit cestu souboru motivu během provádění úlohy. 155

156 SOLIDWORKS PDM Vybrat pohledy k zahrnutí 3D pohledy (Výchozí.) Zahrne všechny zachycené 3D pohledy kromě aktuálního pohledu modelu do výstupního souboru. Primární pohledy Umožňuje vybrat primární pohledy, jako je přední, horní a zadní, které mají být zahrnuty ve výstupním souboru. Umožnit uživateli změnit toto nastavení Umožňuje uživatelům měnit nastavení pohledů během provádění úlohy. Přepsání nejnovější verze SOLIDWORKS PDM umožňuje uživatelům přepsat nejnovější verzi souboru při operacích odevzdání a změny stavu. Tím se výrazně sníží počet archivů. Předtím SOLIDWORKS PDM vytvořil novou verzi souboru při každé změně souboru nebo jeho metadat. Mezi obvyklé scénáře použití patří: Každodenní odevzdávání. Oprava překlepu. Aktualizace odkazů potomků odkazovaného souboru na nejnovější verzi. Upgrade nejnovější verze souboru, aby odpovídala aktuální verzi SOLIDWORKS. Aktualizace metadat prostřednictvím akce přechodu Nastavit proměnnou. Jakékoli menší změny, u kterých se uchovává příznak opravy v nejnovější verzi. Správci mohou umožnit uživatelům přepsat verzi souboru poskytnutím oprávnění pro přepsání složky a oprávnění pro stav. Funkce přepsání verze je podporována pro dokumenty nebo soubory. Rovněž podporuje přechody, které jsou aktivovány klientem Web2. Není podporována pro: Položky. Pojmenované kusovníky. Verze souborů, které mají nastaveny přiřazené položky na Automaticky aktualizovat. Soubory odevzdané prostřednictvím klienta Web2. Změny uživatelského rozhraní v souvislosti s funkcí přepsání verze Mnoho uživatelských rozhraní bylo změněno v souvislosti s funkcí přepsání verze. Dialog Odevzdat zobrazuje sloupec Přepsat aktuální verzi. Tato možnost je ve výchozím nastavení vypnuta. Můžete ji vybrat, pouze pokud je vybrána možnost Odevzdat. Pokud chcete přepsat všechny soubory, klikněte pravým tlačítkem na dialogové okno a vyberte Přepsat aktuální verzi všech souborů nebo stiskněte Ctrl+R. 156

157 SOLIDWORKS PDM Když vyberete možnost Přepsat aktuální verzi, aktualizuje se sloupec Nová verze na hodnotu aktuální verze. Dialogové okno Vlastnosti přechodu zobrazuje zaškrtávací pole Při odevzdávání přepíše poslední verzi. Správci mohou nastavit akci přepsání verze při provedení přechodu. V dialogu Odevzdat soubor akce Dispatch se zobrazuje zaškrtávací pole Přepsat aktuální verzi. Přepsání verze není dostupné v akci Dispatch pokud: Přihlášený uživatel nemá oprávnění pro přepsání složky nebo oprávnění pro stav. Verze souborů mají nastaveny přiřazené položky na Automaticky aktualizovat. V dialogu Historie se zobrazuje ikona, po které následuje Odevzdáno s přepsáním verze v části Událost pro aktuální verzi. U přepsané verze se aktualizuje ikona na ikonu indikující, že archiv souboru související s událostí historie byl přepsán nejnovější událostí. Pokud budete mít verzi souboru v mezipaměti a jiný uživatel tuto verzi soubor přepíše na jiném počítači: Sloupec Číslo verze v průzkumníku souborů se zobrazí jako -/aktuální verze. Pokud vyberete tento soubor, ikona se aktualizuje na záložce Verze a stav Místní verze se aktualizuje na Místní verze byla přepsána. Ikona rychlé informace o dílčí položce v doplňkovém modulu SOLIDWORKS PDM se zobrazí jako. Ve sloupci Číslo verze se zobrazí -/aktuální verze s názvem souboru a číslem verze tučným písmem. Pokud je s přepsanou verzí zdrojového souboru spojen pojmenovaný kusovník, ikona na záložce Kusovník se zobrazí jako. V nástroji pro správu se v dialogovém okně Vlastnosti pro uživatele na stránce Varování operace Odevzdání zobrazí varování Místní verze byla přepsána. Správci mohou nastavit toto varování za účelem pozastavení odevzdávání rodičovského souboru, který má přepsané odkazy. 157

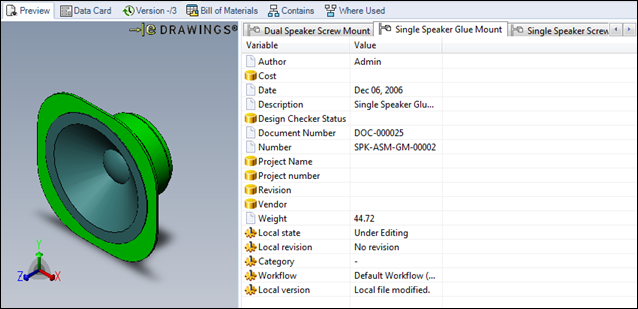

158 SOLIDWORKS PDM Vylepšení náhledu Při náhledu souborů SOLIDWORKS v Průzkumníku Windows (záložka Náhled) nabízí SOLIDWORKS PDM více funkcí a ovládacích prvků. Vylepšení prohlížeče vám umožňují: Přepnout rozložený pohled kliknutím na Rozložit. Vypnout zobrazení podrobností karty na záložce Náhled Průzkumníka Windows, Průzkumníka položek a Prohlížeče souborů. To vám umožňuje zobrazit náhled edrawings v celé oblasti náhledu. Možnost Náhled karty je ve výchozím nastavení zapnuta. Postup jejího vypnutí: V Průzkumníku Windows klikněte na Zobrazit > Náhled karty. V Prohlížeči souborů klikněte na Zobrazit > Zobrazit soubor > Náhled karty. V Průzkumníku položek klikněte na Zobrazit > Náhled karty. Software SOLIDWORKS PDM je ve výchozím nastavení nakonfigurován na barvu pozadí a barvu zvýraznění, které jsou uloženy v plné verzi prohlížeče edrawings. Náhled karty zapnuto 158

159 SOLIDWORKS PDM Náhled karty vypnuto Kvalitativní vylepšení v SOLIDWORKS PDM Můžete přesunout soubor prostřednictvím příkazu Přesunout/přejmenovat soubor v akci Dispatch. Předtím jste mohli pouze kopírovat, odstranit a přejmenovat soubor. Úloha Převod podporuje použití proměnných datové karty souboru v názvu výstupního souboru. Vstupní vzorce pro pole Upravit karty vyhledávání se aktualizují při zadání nových hodnot do připojených polí v Průzkumníku Windows. Například: Ve vyhledávací kartě můžete přidat pole pro úpravy, připojit ho k proměnné Projekt a přidat Vstupní vzorec jako PRJ<číslo>. Při vyhledávání v Průzkumníku Windows a zadání hodnoty proměnné Číslo na vyhledávací kartě se vyvolá vstupní vzorec a zobrazí PRJ, po kterém následuje hodnota proměnné Číslo. Tlačítko Obnovit vše v dialozích Kopírovat strom a Přesunout strom obnoví všechna nastavení na výchozí hodnoty. Předtím se tlačítko Obnovit vše používalo pouze k obnovení výchozích nastavení možností Cesta cílové složky a Název cílového souboru. Můžete vypnout zobrazení místního okna s informacemi o uživateli v Průzkumníku Windows při najetí myší na jméno uživatele ve sloupci Vyzvednutý uživatelem. Pokud chcete vypnout zobrazení okna, v nástroji pro správu na stránce Průzkumník uživatelského nastavení zrušte zaškrtnutí možnosti Zobrazit místní okno s informacemi o uživateli. Vylepšení zobrazení stromu referencí SOLIDWORKS PDM zobrazuje vylepšený strom referencí se vztahy potomků rodičů. Dialogy Načíst, Nastavit opravu, Provést přechod (Změna stavu), Kopírovat strom a Přesunout strom a záložka Obsahuje zobrazují strom odkazů s pouze jedním uzlem pro vybraný soubor, který se zobrazuje ve vrcholu stromu. 159

160 SOLIDWORKS PDM Vztah potomka a rodiče se zobrazuje s názvem souboru v modrém a šipkou nahoru. Pokud vybraný výkres obsahuje více odkazů, zobrazí se vztah potomek rodič ve stromu referencí vícekrát. SOLIDWORKS PDM 2017 SOLIDWORKS PDM

161 SOLIDWORKS PDM Vrácení zpět souboru s odkazy V SOLIDWORKS PDM je zdokonalena funkce Vrácení zpět, která efektivněji zvládá přesměrování odkazů a vrácení zpět. Postup vrácení zpět souboru společně s jeho odkazy: Uživatelé potřebují mít oprávnění Vrátit zpět pro složku. Vybraný soubor a veškeré jeho odkazy na rodiče musí být v odevzdaném stavu. Vracená cílová verze se nesmí nacházet v rezervním úložišti. Můžete vrátit zpět rodičovský soubor s jeho odkazy na potomky a soubory označenými jako podřazený-rodič (například soubory výkresů) na předchozí stav Jako vytvořené. Při vracení zpět odkazů potomků (jako je soubor dílu), můžete přesměrovat odkazy rodičů vrácených verzí na cílovou verzi. Předtím nebylo možné vrátit zpět soubor se všemi jeho odkazy a rodičovské odkazy byly odstraněny. Po vrácení zpět SOLIDWORKS PDM resetuje odkazované konfigurace souborů. Pokud stejná konfigurace je: Dostupná v cílové verzi odkazy budou zachovány pro tuto konfiguraci. Není dostupná v cílové verzi odkazy budou přesměrovány na poslední aktivní (naposledy uloženou) konfiguraci cílové verze. Funkce přesměrování odkazů a vrácení zpět souboru s odkazy není podporována u položek. Vrácení struktury souboru Postup vrácení struktury souboru: 1. V dialogovém okně Historie vyberte událost pro vrácení a klikněte na Vrátit zpět. 2. Klikněte na Pokračovat ve vracení zpět. SOLIDWORKS PDM vybere nadřízený soubor a odkazy, které mají stejné události jako odkazovaná verze pro vrácení. V dialogu Vrátit zpět můžete vybrat jiné odkazy pro vrácení zpět a Bod vrácení. SOLIDWORKS PDM u možnosti Přesměrovat nadřazené reference souboru určeného k vrácení zpět vybere Ano, aby se přesměrovaly odkazy. 3. V části Komentáře k vrácení zpět zadejte komentář. 4. Klikněte na Pokračovat. Zobrazí se seznam odkazovaných souborů, pro které jsou přesměrovány nebo odstraněny odkazy. 5. Kliknutím na tlačítko Vrátit zpět potvrdíte operaci. Dialogové okno Vrátit zpět Dialog Vrátit zpět umožňuje vrátit zpět soubor s odkazy nebo bez. Odkazy na rodiče můžete přesměrovat nebo je odstranit. 161

162 SOLIDWORKS PDM Postup otevření dialogu Vrátit zpět: 1. V dialogovém okně Historie vyberte událost pro vrácení a klikněte na Pokračovat ve vracení zpět. 2. Klikněte na Pokračovat. Nastavení Další upozornění / Předchozí upozornění Zobrazit všechny úrovně Vybrat soubory Zobrazí se pouze tehdy, když jsou ve sloupci Varování uvedena varování. V seznamu souborů aktivuje následující soubor s upozorněním nebo předchozí soubor s upozorněním. Zobrazí reference souborů pro celou hierarchii souborů (Zobrazit všechny úrovně) nebo pouze pro nejvyšší úroveň hierarchie (Jen nejvyšší úroveň). Zobrazí dialogové okno Vybrat soubory, ve kterém můžete zadat zástupné znaky pro výběr souborů. 162

163 SOLIDWORKS PDM Otevřít seznam souborů Možnost Otevřít vše otevře seznam souborů v aplikaci Microsoft Excel jako soubor CSV. Možnost Otevřít viditelné otevře seznam viditelných souborů v aplikaci Excel jako soubor CSV. Uložit seznam souborů Možnost Exportovat vše exportuje seznam všech souborů jako soubor.txt s čárkou jako oddělovačem. Možnost Exportovat viditelné exportuje seznam viditelných souborů jako soubor.txt s čárkou jako oddělovačem. Soubory pro vrácení zpět Typ Název souboru Varování Vrácení zpět Když přesunete kurzor na ikonu typu souboru, zobrazí miniaturu s náhledem souboru. Zobrazí soubor pro vrácení zpět a jeho odkazované soubory (pokud existují). Zobrazí varování, pokud není splněna některá z podmínek vrácení zpět. Zobrazí vybraný nadřízený soubor a jeho odkazy, které mají stejnou opravu, přechod nebo odevzdání. Můžete vybrat nebo zrušit výběr souborů pro vrácení zpět. 163

164 SOLIDWORKS PDM Bod pro vrácení zpět Kliknutím na některý bod pro vrácení zpět si zobrazíte seznam Událostí v historii souboru pro cílovou verzi. Výchozí vybraný Bod vrácení je zvýrazněn modře. Když změníte toto nastavení, řádky se zvýrazní žlutě. Bod vrácení je nastaven na: Setting Není nastaven bod vrácení Interní součást Popis Pokud soubory nejsou vybrány pro vrácení zpět. Když vyberete soubor pro vrácení zpět, SOLIDWORKS PDM nastaví Bod vrácení na nejvyšší platnou událost v cílové verzi. Pokud nadřízený soubor obsahuje interní součást, bude součást vybrána nebo nevybrána pro vrácení společně s nadřízeným souborem. Interní součásti nelze vybrat nebo zrušit explicitně. SOLIDWORKS PDM se snaží přiřadit podřízené soubory k událostem oprav, přechodů nebo odevzdání nadřízeného souboru, u kterého se aktivovalo vrácení. Jakákoli změna Bodu vrácení nadřízeného souboru přepočítá výchozí body pro vrácení pro podřízené soubory ve stromu. Místní verze Verze Zobrazí místní verzi a nejnovější verzi jako místní verzi / nejnovější verzi souboru. Zobrazí odkazovanou verzi / nejnovější verzi souboru. Soubor bude vrácen zpět z nejnovější verze na poslední odkazovanou verzi. Vyzvednutý uživatelem Vyzvednutý v Zobrazí jméno uživatele, který vyzvedl soubor. Prázdné, pokud je soubor odevzdaný. Zobrazí počítač a místní složku, ve které je soubor vyzvednutý. Prázdné, pokud soubor není vyzvednutý. Nalezeno v Stav Zobrazí složku úschovny obsahující tento soubor. Zobrazí aktuální stav souboru. 164

165 SOLIDWORKS PDM Přesměrovat odkazy na rodiče souboru vraceného zpět Ano No Výchozí. Přesměruje odkazy na rodiče verzí vrácených zpět. Odstraní odkazy na rodiče verzí vrácených zpět. Komentáře k vrácení zpět Umožňuje zadat komentář pro vrácení zpět. Pokračovat Umožňuje zobrazit přesměrované nebo odstraněné odkazy souborů verze vracené zpět. Zpracování odkazů na rodiče V závislosti na výběru možnosti Přesměrovat odkazy na rodiče souboru vraceného zpět v dialogu Vrátit zpět, budou odkazy na rodiče vracených verzí potomků přesměrovány nebo odstraněny. Otevřít seznam souborů Uložit seznam souborů Soubor pro vrácení Nadřazený soubor Odkazování verze nebo verzí Relativní cesta souboru Vrácení zpět Exportuje podrobnosti do aplikace Microsoft Excel jako soubor CSV. Uloží podrobnosti jako textový soubor. Vypíše soubor pro vrácení. Vypíše všechny názvy odkazovaných souborů rodičů souboru pro vrácení zpět. Zobrazí ovlivněné verze rodičovského souboru oddělené středníky. Zobrazí cestu souboru ke kořenové úschovně. Vrácení zpět vybraných souborů. Vyhledávání místních souborů Můžete hledat místní soubory, které jsou přidány do úschovny v offline režimu. Když chcete hledat soubory v Průzkumníku souborů, klepněte pravým tlačítkem do složky a potom klepněte na Prohledat místní soubory. V nástroji pro správu na stránce Nabídky mohou správci upravit možnost nabídky Prohledat místní soubory, aby se zobrazovala uživatelům při prohlížení souborů v Průzkumníku Windows. 165

166 SOLIDWORKS PDM Kompatibilita opravy Service Pack klienta a serveru SOLIDWORKS PDM SOLIDWORKS PDM umožňuje používat rozdílné verze opravy service pack mezi klientskými a serverovými součástmi v rámci stejné hlavní verze. Předtím bylo vyžadováno, aby klientské a serverové součásti měli stejnou hlavní verzi a opravu service pack. Doplňkový modul SOLIDWORKS pro úlohy PDF SOLIDWORKS PDM Professional poskytuje doplňkový modul pro úlohy, který umožňuje převádět soubory Microsoft Office a soubory formátu DWG/DXF na soubory PDF. Doplňkový modul SOLIDWORKS pro úlohy PDF poskytuje následující úlohy: Úloha Office do PDF DraftSight do PDF Popis Převádí soubory Microsoft Word, Excel a PowerPoint. Převádí soubory formátu DWG/DXF. Pro převod souborů do formátu PDF je potřeba, aby hostitel úloh měl instalován následující součásti: Systém Microsoft Office 2010 nebo novější pro soubory Microsoft Office SOLIDWORKS DraftSight Professional/Premium pro soubory formátu DWG/DXF Aby se úloha Z DraftSight do PDF dokončila, je potřeba na vyhrazeném hostiteli úloh zakázat Doplňkový modul SOLIDWORKS PDM pro DraftSight. Otevření doplňkového modulu SOLIDWORKS pro úlohy PDF Postup otevření doplňkového modulu SOLIDWORKS pro úlohy PDF: 1. V nástroji pro správu načtěte SWPDFTaskAddIn. a) Klikněte pravým tlačítkem v úschovně a vyberte možnost Import. b) V dialogu přejděte do složky písmeno jednotky:\default Data. c) Vyberte soubory Draftsight_to_PDF_gb.cex a Office_To_PDF_gb.cex a klikněte na Otevřít. 2. Zkontrolujte, že je v klientském počítači povoleno spouštění Doplňkového modulu SOLIDWORKS pro úlohy PDF. 3. Nakonfigurujte úlohy. Konfigurace úlohy Z Office do PDF Správci mohou nakonfigurovat úlohu Z Office do PDF pro převod souborů Microsoft Office na soubory PDF. 166

167 SOLIDWORKS PDM Postup konfigurace úlohy Z Office do PDF: 1. V nástroji pro správu rozbalte položku Úlohy a poklepejte na možnost Z Office do PDF. 2. V dialogovém okně vyberte jako Doplňkový modul Doplňkový modul SOLIDWORKS pro úlohy PDF. 3. V levém panelu nastavte možnosti. Možnost Metoda spuštění Příkaz nabídky Karta souboru Detaily výstupního souboru PDF Možnosti Office Oprávnění Oznámení o úspěchu a Oznámení o chybě Popis Vyberte počítače, které mohou provádět úlohu. Určete, zda a jak se bude příkaz zobrazovat uživatelům v Průzkumníku souborů. Umožňuje mapovat proměnné z datové karty zdrojového souboru na datovou kartu výstupního souboru nebo přidat Volný text na datovou kartu výstupního souboru. Určuje název a umístění výstupního souboru PDF. Určení nastavení pro soubory Microsoft Word, Excel a PowerPoint. Umožňuje vybrat uživatele a skupiny, kteří smějí úlohu inicializovat. Výběr uživatelů a skupin, kteří obdrží oznámení. Vlastnosti Z Office do PDF Karta souboru Stránka Karta souboru dialogového okna Vlastnosti Z Office do PDF umožňuje zadat mapování proměnných z karty dat zdrojového souboru na kartu dat výstupního souboru. Postup zobrazení stránky Vlastnosti Z Office do PDF Karta souboru: 167

168 SOLIDWORKS PDM 1. Rozbalte uzel Úlohy a poklepejte na Z Office do PDF. 2. V levém podokně klikněte na Karta souboru. Možnost Seznam proměnných Popis Zdrojová proměnná Proměnná použitá na kartě dat zdrojového souboru. Cílová proměnná Proměnná na kartě dat výstupního souboru namapovaná na zdrojovou proměnnou. Přidat proměnnou Odstranit proměnnou Aktivuje část Vybraná proměnná, kde můžete zadat mapování proměnných. Odstraní mapování vybrané proměnné. Vybraná proměnná Nastaví mapování proměnné. Možnost Zdrojová proměnná Volný text Cílová proměnná Popis Proměnná použitá na kartě dat zdrojového souboru. Text, který se zobrazí v cílové proměnné, pokud je jako zdroj vybrán Volný text. Proměnná na kartě dat výstupního souboru. Vlastnosti Z Office do PDF Detaily výstupních souboru PDF Na stránce Detaily výstupního souboru PDF v dialogovém okně Vlastnosti Z Office do PDF můžete nastavit základní vlastnosti souboru PDF, jako je výchozí cesta a cesta protokolu úschovny. Postup zobrazení stránky Vlastnosti Z Office do PDF Detaily výstupního souboru PDF: 1. Rozbalte uzel Úlohy a dvakrát klikněte na Z Office do PDF. 2. V levém podokně klikněte na Detaily výstupního souboru PDF. 168

169 SOLIDWORKS PDM Možnost Složka primárního výstupu Popis Výchozí cesta Umístění, do kterého se ukládají převedené soubory PDF. Vytvořte cestu k výstupnímu souboru tak, že zadáte statický text a po klepnutí na ikonu dynamických proměnných: vyberete z následujících Název zdrojového souboru Přípona zdrojového souboru Cesta zdrojové složky Cesta kořenové složky úschovny Oprava zdrojového souboru Verze zdrojového souboru Stav pracovního postupu zdrojového souboru Dnešní datum Proměnné Příklad v dialogu ukazuje formát aktuálně vybraného souboru a cestu k němu. Umožnit uživateli změnit výstupní složku Umožňuje uživatelům měnit výstupní cestu při provádění úlohy. Složka sekundárního výstupu Vytvořte odkaz mezi cílovým a zdrojovým souborem Zpracování duplicitních názvů souboru Sekundární umístění pro ukládání převedených souborů PDF. Vytvořte cestu k výstupnímu souboru tak, že zadáte statický text a po kliknutí na ikonu dynamických proměnných. vyberete z dostupných Příklad v dialogu ukazuje formát aktuálně vybraného souboru a cestu k němu. Když je tato možnost vybrána, obsahuje cílový soubor odkaz na zdrojový. Chcete-li odkaz zobrazit, vyberte výstupní soubor v Průzkumníku souborů a přejděte na záložku Obsahuje. Nahradit stávající soubory Pokud již existuje soubor stejného názvu, přepíše se. Vytvořit nové verze stávajících souborů Pokud již existuje soubor stejného názvu, vytvoří se nová verze souboru. 169

170 SOLIDWORKS PDM Možnost Nastavení protokolování Popis Cesta protokolu úschovny Klikněte na Procházet pro vytvoření cesty protokolu úschovny. Upřesňující skriptovací možnosti Zobrazí se dialogové okno Upřesňující skriptovací možnosti, kde můžete: Upravit řídicí skript úlohy v jazyce Visual Basic. Změnit typ uživatelského rozhraní použitého úlohou. Vlastnosti Z Office do PDF Možnosti Office Stránku Možnosti Office dialogu Vlastnosti Z Office do PDF můžete použít k nastavení možností pro soubory Microsoft Word, Excel a PowerPoint. Postup zobrazení stránky Vlastnosti Z Office do PDF Možnosti Office: 1. Rozbalte uzel Úlohy a dvakrát klikněte na Z Office do PDF. 2. V levém podokně klikněte na Možnosti Office. Možnost Word Popis Výběr stránky Všechny stránky Vybere všechny stránky pro převod. Stránky od Vybere stránky v rozsahu. Vlastnosti dokumentu Zahrne vlastnosti dokumentu. Popisy dokumentu Zahrne popisy dokumentu. Umožnit uživateli změnit nastavení exportu Umožňuje uživatelům změnit nastavení exportu. 170

171 SOLIDWORKS PDM Možnost Excel Popis Výběr listu Všechny listy / Celý sešit Vybere všechny listy pro převod. Listy od Vybere listy v rozsahu. Vlastnosti dokumentu Zahrne vlastnosti dokumentu. Ignorovat existující oblasti tisku v listu Ignoruje oblasti tisku v listech pro převedení celého listu. Umožnit uživateli změnit nastavení exportu Umožňuje uživatelům změnit nastavení exportu. PowerPoint Výběr snímku Všechny snímky Vybere všechny snímky pro převod. Snímky od Vybere snímky v rozsahu. Umožnit uživateli změnit nastavení snímků Umožňuje uživatelům změnit nastavení snímků. Vlastnosti dokumentu Zahrne vlastnosti dokumentu. Posuvníky rámců Zahrne posuvníky rámců. Zahrnout skryté snímky Zahrne skryté snímky. Umožnit uživateli změnit nastavení exportu Umožňuje uživatelům změnit nastavení exportu. 171

172 SOLIDWORKS PDM Konfigurace úlohy Z DraftSight do PDF Správci mohou nakonfigurovat úlohu Z DraftSight do PDF pro převod souborů DWG/DXF na soubory PDF. Postup konfigurace úlohy Z DraftSight do PDF: 1. Rozbalte Úlohy a poklepejte na Z DraftSight do PDF. 2. V dialogovém okně vyberte jako Doplňkový modul Doplňkový modul SOLIDWORKS pro úlohy PDF. 3. V levém panelu nastavte možnosti. Možnost Metoda spuštění Příkaz nabídky Karta souboru Detaily výstupního souboru PDF Nastavení převodu Oprávnění Oznámení o úspěchu a Oznámení o chybě Popis Vyberte počítače, které mohou provádět úlohu. Určete, zda a jak se bude příkaz zobrazovat uživatelům v Průzkumníku souborů. Umožňuje mapovat proměnné z datové karty zdrojového souboru na datovou kartu výstupního souboru nebo přidat Volný text na datovou kartu výstupního souboru. Určuje název a umístění výstupního souboru PDF. Určení nastavení pro soubory DWG/DXF. Umožňuje vybrat uživatele a skupiny, kteří smějí úlohu inicializovat. Výběr uživatelů a skupin, kteří obdrží oznámení. Vlastnosti Z DraftSight do PDF Karta souboru Stránka Karta souboru dialogového okna Vlastnosti Z DraftSight do PDF umožňuje zadat mapování proměnných z karty dat zdrojového souboru na kartu dat výstupního souboru. Postup zobrazení stránky Vlastnosti Z DraftSight do PDF Karta souboru: 1. Rozbalte uzel Úlohy a poklepejte na Z DraftSight do PDF. 2. V levém podokně klikněte na Karta souboru. 172

173 SOLIDWORKS PDM Možnost Seznam proměnných Popis Zdrojová proměnná Proměnná použitá na kartě dat zdrojového souboru. Cílová proměnná Proměnná na kartě dat výstupního souboru namapovaná na zdrojovou proměnnou. Přidat proměnnou Odstranit proměnnou Aktivuje část Vybraná proměnná, kde můžete zadat mapování proměnných. Odstraní mapování vybrané proměnné. Vybraná proměnná Nastaví mapování proměnné. Možnost Zdrojová proměnná Volný text Cílová proměnná Popis Proměnná použitá na kartě dat zdrojového souboru. Text, který se zobrazí v cílové proměnné, pokud je jako zdroj vybrán Volný text. Proměnná na kartě dat výstupního souboru. Vlastnosti Z DraftSight do PDF Detaily výstupního souboru PDF Na stránce Detaily výstupního souboru PDF v dialogovém okně Vlastnosti Z DraftSight do PDF můžete nastavit základní vlastnosti souboru PDF, jako je výchozí cesta a cesta protokolu úschovny. Postup zobrazení stránky Vlastnosti Z DraftSight PDF Detaily výstupního souboru PDF: 1. Rozbalte uzel Úlohy a poklepejte na Z Draftsight do PDF. 2. V levém podokně klikněte na Detaily výstupního souboru PDF. 173

174 SOLIDWORKS PDM Možnost Složka primárního výstupu Popis Výchozí cesta Umístění, do kterého se ukládají převedené soubory PDF. Vytvořte cestu k výstupnímu souboru tak, že zadáte statický text a po klepnutí na ikonu dynamických proměnných: vyberete z následujících Název zdrojového souboru Přípona zdrojového souboru Cesta zdrojové složky Cesta kořenové složky úschovny Oprava zdrojového souboru Verze zdrojového souboru Stav pracovního postupu zdrojového souboru Dnešní datum Proměnné Příklad v dialogu ukazuje formát aktuálně vybraného souboru a cestu k němu. Umožnit uživateli změnit výstupní složku Umožňuje uživatelům měnit výstupní cestu při provádění úlohy. Složka sekundárního výstupu Vytvořte odkaz mezi cílovým a zdrojovým souborem Zpracování duplicitních názvů souboru Sekundární umístění pro ukládání převedených souborů PDF. Vytvořte cestu k výstupnímu souboru tak, že zadáte statický text a po klepnutí na ikonu dynamických proměnných. vyberete z dostupných Příklad v dialogu ukazuje formát aktuálně vybraného souboru a cestu k němu. Když je tato možnost vybrána, obsahuje cílový soubor odkaz na zdrojový. Chcete-li odkaz zobrazit, vyberte výstupní soubor v Průzkumníku souborů a přejděte na záložku Obsahuje. Nahradit stávající soubory Pokud již existuje soubor stejného názvu, přepíše se. Vytvořit nové verze stávajících souborů Pokud již existuje soubor stejného názvu, vytvoří se nová verze souboru. 174

175 SOLIDWORKS PDM Možnost Nastavení protokolování Popis Cesta protokolu úschovny Klikněte na Procházet pro vytvoření cesty protokolu úschovny. Upřesňující skriptovací možnosti Zobrazí se dialogové okno Upřesňující skriptovací možnosti, kde můžete: Upravit řídicí skript úlohy v jazyce Visual Basic. Změnit typ uživatelského rozhraní použitého úlohou. Vlastnosti Z DraftSight do PDF Nastavení převodu Použijte stránku Nastavení převodu dialogu Vlastnosti Z DraftSight do PDF k nastavení možností souborů DWG/DXF. Postup zobrazení souborů stránky vlastností Z DraftSight do PDF Nastavení převodu: 1. Rozbalte uzel Úlohy a poklepejte na Z Draftsight do PDF. 2. V levém podokně klikněte na Nastavení převodu. Možnost Přepsat aktuální nastavení DraftSight Listy Popis Přepíše aktuální nastavení aplikace DraftSight a umožňuje uživatelům měnit nastavení. Všechny listy Vybere všechny listy pro převod. Pojmenované listy Výběr pojmenovaných listů. Umožnit uživateli změnit nastavení Umožňuje uživatelům změnit nastavení listů. Formát papíru Norma Umožňuje vybrat velikost listu ze seznamu. Custom Umožňuje nastavit možnosti Šířka, Výška a Jednotky. 175

176 SOLIDWORKS PDM Možnost Vlastnosti dokumentu Popis Zahrne vlastnosti dokumentu. Odkazy zdrojového souboru Použít odkazované verze odkazovaných souborů ("jak sestaveno") Použít poslední verzi odkazovaných souborů Při vyvolání úlohy se použije odkazovaná verze odkazovaných souborů. Při vyvolání úlohy se použije nejnovější verze odkazovaných souborů. Vylepšení aplikace SOLIDWORKS PDM Web2 Viewer SOLIDWORKS PDM Professional zdokonaluje technologii zobrazení v klientu Web2 pro soubory SOLIDWORKS a další běžné typy souborů. Soubory SOLIDWORKS. Můžete si zobrazit dynamický náhled souborů v podporovaných prohlížečích, jako je Microsoft Internet Explorer, Google Chrome, Mozilla Firefox a Apple Safari bez načítání modulů plug-in. Předtím bylo možné zobrazit dynamický náhled souborů pouze v prohlížeči Microsoft Internet Explorer s modulem plug-in edrawings ActiveX. Ostatní běžné typy souborů. Kvalita náhledu se více blíží prohlížení souboru v nativní aplikaci. V klientu Web2 již nelze převádět různé formáty souborů na soubor PDF. 176

177 SOLIDWORKS PDM 177

178 SOLIDWORKS PDM Replikace databáze úschovny SOLIDWORKS PDM Professional podporuje replikaci databáze úschovny, která může zvýšit výkon v prostředích s vysokou latencí (typicky více než 50 milisekund) a vysokým vytížením. Správci mohou použít technologii AlwaysOn Availability Groups (AOAG) systému Microsoft SQL Enterprise Edition 2012 nebo vyšší verze. Podrobnosti najdete na stránce Pro každou skupinu dostupnosti uchovává AOAG jednu primární databázi pro čtení a zápis a vícero sekundárních databází pouze pro čtení. Primární server SQL pravidelně aktualizuje sekundární servery SQL. Klient SOLIDWORKS PDM Web2 a klient Web nedokáží využít sekundární databáze. Můžete vytvořit sekundární servery SQL na síti LAN a WAN propojené s primárním serverem SQL. S použitím AOAG dokáže SOLIDWORKS PDM Professional nasměrovat operace čtení na sekundární server SQL. Tím se následujícím způsobem zlepší výkon: Operace čtení jsou přesměrovány na sekundární server SQL, čímž se výrazně sníží zátěž primárního serveru SQL a ten tak může reagovat rychleji a zvládat více práce. Při operacích čtení uživatelé namísto přístupu k primární databázi SQL přistupují k sekundárnímu databázovému serveru SQL. Tím se urychlí operace čtení, jako je procházení složek úschovny a přístup k datovým kartám a informacím Obsahuje a Kde jsou použity. V případě vysoké latence mezi klientem a primárním serverem SQL zlepší lokálně dostupný sekundární server SQL pro klienty výkon operací čtení. Na sekundárních serverech SQL, které mají velmi nízkou latenci vůči primárnímu serveru SQL, se doporučuje používat synchronní režim uložení. Všechny operace zápisu jsou směrovány na primární server SQL. Při přihlášení se uživatel připojuje k: Primárnímu a sekundárnímu serveru SQL, pokud je sekundární server SQL dostupný. Primárnímu serveru SQL, pokud je sekundární server SQL nedostupný. V takovém případě primární server SQL zpracovává veškeré databázové operace pro danou relaci. Konfigurace sekundárních serverů SQL Dialog Konfigurace serveru slouží ke konfiguraci sekundárních serverů SQL. Postup konfigurace sekundárních serverů SQL: 1. V nástroji pro správu rozbalte položku Replikace a klikněte dvakrát na možnost Databáze. 2. V dialogovém okně Databáze klikněte na Přidat server. 3. V dialogu Konfigurace serveru v části Název serveru vyberte název sekundárního serveru SQL. 4. V části Max. prodleva od primárního serveru zadejte hodnotu. 5. Klikněte na Přidat člena pro přiřazení uživatelů a skupin. 6. Klikněte na Testovat nastavení a OK. 178

179 SOLIDWORKS PDM Dialogové okno konfigurace serveru Dialog Konfigurace serveru slouží ke konfiguraci sekundárního serveru SQL. Možnost Název serveru Popis Umožňuje vybrat sekundární server SQL. Tento název musí být jedinečný. Použijte IP adresu, pokud je SOLIDWORKS PDM nakonfigurován na komunikaci s použitím IP adres. Max. prodleva od primárního serveru Maximální přípustná prodleva mezi primárním a sekundárními servery SQL. Tato hodnota může být v rozsahu 1 minuta až 60 minut. Pokud aktuální prodleva překračuje maximální hodnotu, veškeré operace čtení a zápisu budou směrovány výhradně na primární server SQL. Nejsou podporována desetinná čísla, nula a záporné hodnoty. Přidat člena Odstranit člena Testovat nastavení Umožňuje přiřadit uživatele a skupiny k sekundárnímu serveru SQL. Pokud přiřadíte uživatele k databázi prostřednictvím skupiny a uživatel je explicitně přiřazen k jiné databázi, SOLIDWORKS PDM nasměruje uživatele na databázi, ke které je explicitně přiřazen. Pokud uživatele přiřadíte k více sekundárním serverům SQL prostřednictvím skupinového přiřazení nebo explicitně, SOLIDWORKS PDM nasměruje uživatele na databázi, ke které byl naposledy přidán. Umožňuje odstranit vybrané uživatele a skupiny. Ověřuje následující: Název sekundárního serveru SQL je jedinečný. Databáze úschovny na primárním serveru SQL je replikována na sekundární servery SQL. Uživatelské jméno (sa) a heslo primárních a sekundárních serverů SQL jsou stejné. 179

180 20 SOLIDWORKS Plastics Aplikace SOLIDWORKS Plastics Standard, SOLIDWORKS Plastics Professional a SOLIDWORKS Plastics Premium se prodávají zvlášť a lze je použít spolu s aplikacemi SOLIDWORKS Standard, SOLIDWORKS Professional a SOLIDWORKS Premium. Tato kapitola obsahuje následující témata: Automatické vtoky s ventily Vylepšení konfigurace správce PlasticsManager Přizpůsobení hodnot minima a maxima obrázků Rychlejší načítání dílů Vysoká přesnost chlazení Vykreslení hmotnosti dílu v průběhu času Úprava objemové sítě Vylepšení uživatelského rozhraní Automatické vtoky s ventily K dispozici je možnost, která automaticky definuje regulační ventily, a můžete tak předvídat dobu otevření regulačních ventilů na základě toho, kdy dorazí přední čelo taveniny. Vtoky s ventily se používají se systémy horkých žlabů k sekvenčnímu vstřikování plastů ve více umístěních v dutině. Simulace aplikace Plastics pomáhá určit časovou sekvenci otevření jednotlivých ventilů. Tyto simulace jsou usnadněny dvěma možnostmi. Ve správci PropertyManager v části Místo vstřikování klikněte na Automaticky přidat ventily, pokud chcete nechat program definovat regulační ventily na společném rozhraní mezi vtokovými kanálky a dutinami. Při aktivaci této možnosti již nemusíte ručně vybírat prvky sítě. Pokud se vybere možnost Automaticky v části Rozsah otevření ventilů, bude se regulační ventil otevírat automaticky, když tavenina prochází vtokem. Pak si můžete prohlédnout odhadované časy otevření každého regulačního ventilu v souboru protokolu. 180

181 SOLIDWORKS Plastics Vylepšení konfigurace správce PlasticsManager Byla vylepšena asociativita konfigurací mezi softwarem SOLIDWORKS a aplikací SOLIDWORKS Plastics. Mezi vylepšení konfigurace patří: Veškeré aktualizace, které provedete ve správci ConfigurationManager, jako je přidání nové konfigurace nebo přepínání mezi konfiguracemi, se přenesou do stromu PlasticsManager. SOLIDWORKS Plastics podporuje odvozené konfigurace. Možnost Duplikovat studii zkopíruje nastavení studie aplikace Plastics do nové konfigurace. Přizpůsobení hodnot minima a maxima obrázků Mezi vylepšení obrázků patří úprava hodnot Min a Max mimo rozsah aktuálních dat a resetování hodnot Min a Max zpět na výchozí hodnoty. Při porovnávání obrázků výsledků z různých simulací můžete nastavit odpovídající rozsah obrázku (který může být mimo rozsah hodnot min a max individuálního obrázku) pro zajištění porovnání a interpretace výsledků. Výchozí limity minima a maxima jsou uvedeny nad legendou obrázku. Ve správci PropertyManager Výsledky kliknutím na maxima na výchozí nastavení. resetujete hodnoty minima a Rychlejší načítání dílů K dispozici je možnost pro řízení načítání dat analýzy plastů při otevření dokumentů dílů. Ve správci PropertyManager Nastavení, je ve výchozím nastavení nezaškrtnuta možnost Načíst data Plastics při otevření souboru.sldprt. Uložená data simulace aplikace Plastics se načtou při aktivaci stromu PlasticsManager. Když je vybrána možnost Načíst data Plastics při otevření souboru.sldprt dochází k delšímu načítání při otevření souborů sldprt s uloženými daty simulace aplikace Plastics. Vysoká přesnost chlazení Modul pro analýzu Cool byl vylepšen. Pro modul analýzy Cool je k dispozici možnost řešení, která umožňuje simulaci chladicích okruhů s vícero vstupy a výstupy. Veškeré boční průchody bez vstupů nebo výstupů se považují za slepé ukončení. Vyberte možnost Coolant Flow Field (Pole toku chladiva) v části Boundary Conditions (Mezní podmínky). 181

182 SOLIDWORKS Plastics Červená šipka: Vstup; Modrá šipka: Výstup; X: Slepý konec Po dokončení analýzy Coolant Flow Field budou dostupné nové možnosti obrázku výsledků pro rychlost chladiva a tlak chladiva. Rychlost systému chladiva 182

183 SOLIDWORKS Plastics Teplota formy na konci chlazení Doba otevření formy je zahrnuta do výpočtů řešiče Cool. Tím je zohledněn efekt cirkulace chladiva, zatímco je otevřena forma. Doba otevření formy je uvedena pod shrnutím Cycle Time (Doba cyklu) ve zprávě. Vykreslení hmotnosti dílu v průběhu času Obrázek Hmotnost dílu ukazuje změny hmotnosti dílu během procesu plnění a dotlaku. Obrázek Hmotnost dílu obsahuje pouze domény dutiny. Domény vtokových kanálů jsou vyloučeny. Obrázek hmotnosti dílu pomáhá určit, kdy je dutina plně nahuštěna. Na základě toho lze zkrátit dobu dotlaku, aby se eliminovalo zbytečné další dotlačování vtoku a vtokových kanálků. Můžete také použít obrázek Hmotnost dílu v kombinaci s obrázkem teploty vtoku k určení nárazového ochlazování a doby udržování tlaku. Automatická doba dotlaku První fáze dotlaku automaticky skončí, pokud se rychlost toku polymeru stane téměř nulovou. Veškerá zbývající doba udržování tlaku se přičte k době čistého chlazení, a tak se určí nové trvání druhé fáze dotlaku. Doba rychlosti toku polymeru se monitoruje na rozhraní mezi doménami vtokového kanálu a dutin nebo na místech vstřikování, pokud není definována žádná doména vtokového kanálu. Kritérium téměř nulového průtoku je splněno, když je rychlost změny hmotnosti dílu pod 0,01 % za sekundu. Nastavení Doba udržování tlaku 8 s Výsledky Doba cyklu (= doba plnění + celková doba ve fázi dotlaku) Doba plnění Celková doba ve fázi dotlaku (= doba udržování tlaku + doba čistého chlazení) Doba udržování tlaku Doba čistého chlazení 16,64 s 0,62 s 16,02 s 4,52 s 11,50 s Úprava objemové sítě Možnost ve správci PropertyManager Objemová síť - ruční uchovává předtím definované definice domény při vytvoření objemové sítě s použitím metody Ruční. 183

184 Ve správci PropertyManager Objemová síť - ruční vyberte Použít předchozí návrh. Program zachová předchozí definice chladicích kanálů, vtokových kanálků a virtuálních forem a bude pokračovat krokem vytváření povrchové sítě. Tato možnost vám šetří čas, protože můžete upravit síť pouze pro dutinu bez opětovného definování přiřazení domény v modelu. Vylepšení uživatelského rozhraní Několik vylepšení uživatelského rozhraní pro zvýšení produktivity. Ikony u číselných hodnot parametrů jsou aktivní a slouží k obnovení výchozích vstupních hodnot parametrů. Dialog Polymer uchovává přizpůsobené nastavení velikosti a umístění z posledního zobrazení. Dlouhé názvy polymerových materiálů se plně zobrazují v dialogovém okně Polymer. Vylepšeno ovládání rychlosti animace. Rozsah rychlosti byl zvýšen o 2 řády. Ve správci PropertyManager Průvodce návrhem licího kanálu klikněte na Použít úhel úkosu pro definování geometrie vtoků s daným rozměrem průměru (D1) na začátku vtoku a úhlem úkosu pro automatické vypočítání průměru na konci geometrie vtoku. Pro obrácení kóty vybraného vtoku vyberte Obrátit kótu. Intuitivnější obrázky obrysů Studených spojů odráží závažnost průsečíků čela taveniny plastu. Na obrázku obrysů Studených spojů jsou červenou barvou místa dutiny, kde se stýkají čela taveniny plastu v malých (ostrých) úhlech. Místa, kde jsou úhly velké (tupé), jsou označena modře. 184

185 21 Vyznačení trasy K dispozici v aplikaci SOLIDWORKS Premium. Tato kapitola obsahuje následující témata: Vylepšení automatického trasování Automatický zoom na všechno při přidání součástí trasy Nástroj Rozložený pohled Vylepšení funkce Narovnat Potrubní vsuvky Kvalitativní vylepšení a opravy vyznačení trasy Opětovné použití tras pro trubice a hadice Zajištění samostatných tras pomocí svorek Vylepšení automatického trasování V případě ortogonálních a ohebných typů trasy jsou chyby funkce Automaticky vyznačit trasu automaticky opraveny pomocí přemístění trasy. Předtím se zobrazila chybová zpráva při použití funkce Automaticky vyznačit trasu, pokud byly koncové body příliš blízko nebo poloměr příliš malý pro příslušnou geometrii. Řešení pro Alternativní trasy jsou uvedena ve správci PropertyManager Automatické trasování. Současně je k dispozici nejvýše sedm řešení. Řešení alternativní trasy vyvoláte tak, že kliknete do pole Alternativní trasy a pak do grafické plochy zobrazí se manipulátor. V manipulátoru se můžete kliknutím přepnout na následující možné řešení nebo kliknutím levým tlačítkem přijmout aktuálně nabízené řešení. Automatický zoom na všechno při přidání součástí trasy Můžete nastavit chování automatického nástroje Zoom na všechno po přidání součástí elektrické trasy, trasy potrubí nebo ohebných trubek. Předtím byl nástroj Zoom na všechno v grafické ploše. automaticky povolen při přidání součástí trasy Tuto možnost nastavíte tak, že otevřete Nástroje > Možnosti > Vyznačení trasy a vyberte Automatický zoom na všechno po přidání součástí trasy. Nástroj Rozložený pohled S použitím nástroje Rozložený pohled můžete vytvořit rozložené pohledy sestav vyznačení trasy podobně jako u sestav SOLIDWORKS. 185

186 Vyznačení trasy Předtím při použití funkce Rozložený pohled ve vyznačení trasy docházelo k tomu, že se tvarovky vrátily do původní polohy a změnila se poloha ostatních úseků potrubí v sestavě. Mezi vylepšené funkce patří následující: Můžete vytvářet rozložené pohledy na úrovni podsestavy. Můžete vytvářet rozložené pohledy následujících typů: Normální krok Radiální krok Již se nezobrazuje chybová zpráva, pokud se pokusíte vybrat díl trasy a přetáhnout ho při použití nástroje Rozložený pohled u elektrických tras, potrubí a ohebných trubek. Můžete přetáhnout nebo vybrat díly trasy v podsestavách nebo součástech podobným způsobem, jako je přetahujete v sestavě nejvyšší úrovně. Nástroj Rozložený pohled nelze použít s narovnanými trasami. Vylepšení funkce Narovnat Vylepšení funkce Upravit narovnanou trasu V nástroji Upravit narovnanou trasu můžete upravit komplexní narovnané trasy výrobního stylu s použitím zdokonalených nástrojů pro úpravy. Můžete také otevřít nástroj Upravit narovnanou trasu z libovolné místní nabídky narovnané konfigurace ve stromu FeatureManager. Byly vylepšeny následující aspekty: Dočasná grafika. Manipulátor pro změnu úhlu ohybu a poloměr ohybu. Výběr pevného bodu pro určení, jaká strana segmentu trasy se bude upravovat. 186

187 Vyznačení trasy Narovnané rozpojené trasy Funkce elektrického narovnání umožňuje rozpojené trasy ve výrobních a popisových stylech. Předtím se zobrazila chybová zpráva při pokusu o narovnání rozpojených tras. Zobrazení odpojených tras je podporováno v narovnaných výkresech. Trasa je rozpojený úsek trasy, pokud sestava trasy obsahuje více individuálních tras, které nejsou vzájemně propojeny a tvoří okruh. 187

188 Vyznačení trasy Potrubní vsuvky Vsuvky můžete použít ke spojení dvou tvarovek v sestavě trasy. Potrubní vsuvka je krátký kousek potrubí s malým trubkovým závitem na jednom nebo obou koncích. Routing Library Manager podporuje pět typů potrubních vsuvek. V Knihovně návrhů je pět nových typů vsuvek. 1. Válcová vsuvka 2. Vsuvka se šestihranem 3. Krátká vsuvka 4. Svařovací vsuvka 5. Hadicová vsuvka 188

189 Vyznačení trasy Kvalitativní vylepšení a opravy vyznačení trasy Obecné vyznačení trasy Můžete přepsat automatické vytváření koncovek, když při stisknuté klávese Alt přetáhnete spojky nebo tvarovky do grafické plochy. Můžete: Vložit díly bez automatického zahájení trasy. Určit vazbu nebo umístění dílu před zahájením trasy. Nástroj Osový kříž skicáře je dostupný v části Potrubí a ohebné trubky. Předtím byl dostupný pouze pro Elektrické trasy. Číselné odkazy na více instancí stejné součásti se nachází v části Seznam vodičů od-do. Například když se přípojka nachází v sestavě nejvyšší úrovně i v podsestavě, mají obě instance samostatný odkaz v Seznamu vodičů od-do. Potrubí Pokud ve spojení potrubí chybí průnik, zobrazí se chybová zpráva upozorňující na toto místo. Opětovné použití tras pro trubice a hadice Stávající trasu trubice můžete znovu použít ve stejné sestavě nebo v jiných sestavách. Znovu použitá trasa obsahuje stejný počet čísel dílů, součástí a délek hadic jako původní trasa s odlišnými trasami skici podle záměru návrhu. Postup opětovného použití tras pro trubice: 1. Ve stromu FeatureManager klikněte pravým tlačítkem na sestavu ohebné trubky a vyberte možnost Znovu použít trasu nebo klikněte na nabídku Nástroje > Vyznačení trasy > Ohebné trubky > Znovu použít trasu. 2. Ve správci PropertyManager: a) Vyberte Vyhledávat ve všech podsestavách. b) Klikněte na Procházet a otevřete dokument pomocí vyhledání existující sestavy trasy ohebné trubky. c) Vyberte Zachovat délku segmentu trasy. Délky každého úseku trasy jsou přiřazeny ke každému úseku znovu použité sestavy trasy trubky a je použit parametr pevné délky. Na opakovaně použitou trasu jsou aplikovány všechny konfigurace, pokud existuje více než jedna. Opakovaně použitá sestava trasy trubky dědí vlastnosti z rodičovské sestavy trasy trubky, a to včetně uživatelských vlastností a čísla dílu z vlastností konfigurace. Pokud je číslo dílu u rodiče prázdné, převezme opakovaně použitá sestava trasy trubky název sestavy z rodičovské sestavy. Jestliže je opakovaně použitá trasa ve stejné sestavě jako původní trasa, jsou v kusovníku seskupeny, jako by to byly dvě instance jedné sestavy. Úpravy provedené v opakovaně použité trase se nepřenesou do rodičovské sestavy trasy trubky. Opakovaně použitá trasa je totiž pouhou kopií. Několik funkcí je zakázáno, aby se zachoval záměr návrhu a aby se opakovaně použitá trasa neodchýlila od rodičovské trasy. 189

190 Vyznačení trasy Například nemůžete přidat spojky nebo prvky sestavy do znovu použité trasy. d) Klikněte na. 3. Chcete-li změnit návrh znovu použité trasy z rodiče, můžete zrušit propojení mezi znovu použitou a rodičovskou trasou tak, že kliknete pravým tlačítkem na opakovaně použitou trasu ve stromu FeatureManager a vyberete Zrušit připojení trasy. Všechny prvky trasování se obnoví, ikona se odstraní a trasa už není v kusovníku seskupena se svojí rodičovskou trasou. Pokud chcete upravit cesty tras, klikněte pravým tlačítkem a vyberte Upravit trasu. Zajištění samostatných tras pomocí svorek Když povedete více tras přes jednu svorku, nebudou individuální vodiče spojeny a budou odsazeny od osy svorky. Postup zajištění samostatných tras pomocí svorek: 1. Otevřete soubor písmeno jednotky:\users\public\public Documents\SOLIDWORKS\ SOLIDWORKS 2017\whatsnew\Routing\ClipRoutes\ClipRoutes.sldasm. 2. Ve stromu FeatureManager klikněte pravým tlačítkem na Trasa1 a vyberte Upravit trasu. 3. Klikněte na Nástroje > Vyznačení trasy > Nástroje vyznačení trasy > Trasa/Upravit skrz svorku. 4. Klikněte na některý ze segmentů trasy a na Osa svorky. Vybraný segment a Osa svorky se zobrazí v části Aktuální primární výběr ve správci PropertyManager. 5. Ve správci PropertyManager: a) Vyberte Odsazení od osy svorky. Výchozí hodnota pro Vzdálenost odsazení 1 je 5. b) Nastavte Vzdálenost odsazení 1 na hodnotu 2. c) Klikněte na Obnovit. Hodnota se aktualizuje v grafické ploše. d) Klikněte na Zadat režim přetáhnutí skici. 6. Přetáhněte segment trasy do jiného umístění ve svorce. 7. Klikněte na. 8. Opakujte kroky 3 až 10 i pro ostatní úseky trasy. 9. Zopakujte krok 3 a klikněte na Osa svorky. Ve stromu PropertyManager se zobrazí tři trasy v části Trasy procházející svorkou. 190

191 Vyznačení trasy 191

192 22 Plechové díly Tato kapitola obsahuje následující témata: Vytvoření odlehčení rohu tří ohybů Normálové odebrání Podpora tabulky prolisů pro zrcadlené a odvozené díly Možnosti plechového dílu Vytvoření odlehčení rohu tří ohybů Můžete vytvořit rohová odlehčení na místě, kde se stýkají tři ohyby v jednom společném bodě. Rohové odlehčení se použije na společný průsečík čar ohybu. 192

193 Plechové díly Postup vytvoření rohových odlehčení tří ohybů: 1. Otevřete soubor písmeno jednotky:users\public\public Documents\SOLIDWORKS\ SOLIDWORKS 2017\whatsnew\sheet metal\bracket.sldprt. 2. Klikněte na položku Rohové odlehčení (panel nástrojů Plechové díly) nebo na Vložit > Plechové díly > Rohové odlehčení. 3. Ve správci PropertyManager: a) V části Typ rohu vyberte Roh 3 ohybů. Pro vytvoření rohu odlehčení tří ohybů musí mít model tři ohyby na místě, kde se čáry ohybu setkávají přesně v jednom bodě. b) V části Rohy klikněte na Vybrat všechny rohy. c) V části Možnosti odlehčení klikněte na Kruhové a nastavte Průměr na 4. Rohové odlehčení tří ohybů může být pravoúhlé, kruhové, natržené nebo plně zaoblené odlehčení. d) Klikněte na. Odlehčení se přidají k rohům. 193

194 Plechové díly Normálové odebrání Možnost Normálové odebrání ve správci PropertyManager Odebrání vysunutím byla zdokonalena a nyní poskytuje lepší výsledky. V případě plechových dílů s prvky odebrání vysunutím vytvořenými ve verzi před SOLIDWORKS 2017 vyberte Normálové odebrání a Optimalizovat geometrii ve správci PropertyManager Odebrat vysunutím, abyste mohli využít výhod vylepšené funkcionality. Geometrie nyní produkuje hladší výsledky. V následujícím příkladu je prvek odebrání vysunutím založený na kruhovém poli skici. SOLIDWORKS 2017 SOLIDWORKS 2016 Podpora tabulky prolisů pro zrcadlené a odvozené díly Pro výkresy zrcadlených a odvozených plechových dílů jsou podporovány informace prolisů v tabulkách prolisů. Například pokud vytvoříte pohled výkresu zrcadleného plechového dílu, budou veškeré tvarovací nástroje a prvky knihovny v zrcadleném dílu dostupné v tabulkách prolisů. 194

195 Plechové díly Při vytváření odvozeného dílu je potřeba ve správci PropertyManager Vložit díl vybrat Informace o plechu. Viz. Načtení plechových součástí ve výkresech na stranu 89. Možnosti plechového dílu Můžete definovat výchozí chování, které určuje, zda se plechová těla řídí parametry definovanými ve složce Plechové díly ve stromu FeatureManager. Složka Plechové díly ve stromu FeatureManager obsahuje definice plechu pro individuální plechová těla. V této složce můžete definovat společné parametry pro všechna těla nebo individuální nastavení pro každé tělo. Následující možnosti umožňují řídit výchozí chování nově vytvářených plechových těl zda se definice plechových těl řídí složkou Plechové díly. Tyto možnosti můžete uložit do šablony, protože jsou specifické pro dokument. V nabídce Nástroje > Možnosti > Vlastnosti dokumentu > Plechové díly v části Nová plechová těla vyberte: Přepsat výchozí parametry Přepsat parametry přídavků na ohyby Přepsat parametry automatického odlehčení Při vybrání tyto možnosti přepíší parametry složky Plechové díly. Ve správcích PropertyManager jednotlivých plechových těl budou vybrána odpovídající pole Přepsat výchozí parametry. Pokud nebude vybrána žádná z možností, budou veškeré parametry jednotlivých plechových dílů řízeny nastavením složky Plechové díly. 195

196 23 SOLIDWORKS Simulation Aplikace SOLIDWORKS Simulation Standard, SOLIDWORKS Simulation Professional a SOLIDWORKS Simulation Premium se prodávají zvlášť a lze je používat s aplikacemi SOLIDWORKS Standard, SOLIDWORKS Professional a SOLIDWORKS Premium. Tato kapitola obsahuje následující témata: Automatická aktualizace spojů nosníku Převedení statické studie na novou studii Detekce koncentrace napětí Zobrazení výsledků simulace SOLIDWORKS v grafické ploše Úprava více kontaktních sad Vylepšená metoda řízení délky oblouku pro nelineární kontaktní analýzu Inteligentní přepínání řešiče Správa výsledků dynamické analýzy Nahrávání makra v aplikaci Simulation Fyzikální vlastnosti v simulaci Přenesené zpracování simulace Vylepšení výkonu aplikace SOLIDWORKS Simulation Vylepšení následného zpracování v SOLIDWORKS Simulation Výsledky sondy ve vybraných uzlech Vzdálená zatížení a hmota pro nosníky Automaticky zavírané zprávy řešiče Automatická aktualizace spojů nosníku Když provedete změny návrhu konstrukčních prvků se sítí s prvky nosníků, nepotřebujete znovu vypočítat existující definice spojů nosníku v simulační studii. Program automaticky aktualizuje spoje nosníků při přepnutí na kartu studie aplikace Simulation. V dialogovém okně Možnosti systému - Obecné vyberte Automaticky aktualizovat spoje nosníků, když se studie aktivuje. Během procesu návrhu můžete změnit prvky svařování na záložce Model, jako je profil, délka, úhel rotace nosníku, stav potlačení nebo uvolnění a převod na objemové tělo. Program přepočítá definice spojů nosníků aktualizovaných svarů, když přepnete na záložku studie aplikace Simulation. Převedení statické studie na novou studii Můžete zkopírovat statickou studii do nové lineární dynamické studie nebo nelineární studie. Do nové studie budou převedeny pouze podporované mezní podmínky. 196

197 SOLIDWORKS Simulation Postup převedení statické studie na novou studii: 1. Ve stromu statické studie klikněte pravým tlačítkem na nejvyšší ikonu a vyberte Kopírovat studii. 2. V části Zdrojová studie vyberte zdrojovou statickou studii, kterou chcete zkopírovat do nové cílové studie. 3. V položce Název studie zadejte název nové studie. 4. V části Použít konfiguraci vyberte konfiguraci propojenou s cílovou studií. 5. V části Cílová studie vyberte jednu z dostupných typů studie: Statická, Nelineární nebo Lineárně dynamická. 6. Klikněte na. Veškerá přípustná zatížení a mezní podmínky se zkopírují do nové cílové studie. Program zobrazí upozornění, pokud se prvky zdrojové statické studie, jako jsou spojky a zatížení, kvůli omezením nepřenesou do cílové studie. Ke spuštění analýzy může být potřeba definovat časově nebo frekvenčně závislá zatížení pro cílovou studii. Detekce koncentrace napětí Diagnostický nástroj Koncentrace napětí detekuje oblasti modelu, které vykazují nejvyšší napětí. Dostupné pro statické studie. Klikněte pravý tlačítkem na složku Výsledky napětí. a vyberte Diagnostika koncentrace Nejvyšší napětí v oblastech zájmu je možné přičíst singularitám napětí vlivem geometrických prvků, jako jsou ostré rohy, bodová zatížení nebo pevné mezní podmínky. Singularity napětí jsou svojí povahou divergentní, což znamená, že při zmenšení velikosti sítě můžete čekat zvyšování singularit napětí až na teoretickou hodnotu nekonečno. Platné hodnoty koncentrace napětí jsou povahou konvergentní a dosahují rovnovážné hodnoty při zjemnění sítě. Při nalezení oblastí vysokého napětí si můžete tyto oblasti modelu vizualizovat s použitím obrázku oblastí koncentrace napětí, který ukazuje variaci napětí von Mises. Můžete určit vlastní barvu (výchozí barva je šedá) pro hodnoty napětí vyšší než je mezní hodnota, která vyvolá detekci oblastí vysokého napětí. Klepnutím na Izolovat oblasti vysokého napětí ve správci PropertyManager Oblast vysokého napětí si zobrazíte výhradně oblasti rozpoznané jako oblasti vysokého napětí. 197

198 SOLIDWORKS Simulation Zobrazení výsledků simulace SOLIDWORKS v grafické ploše Výsledky SOLIDWORKS Simulation můžete zobrazit v grafické ploše SOLIDWORKS společně s dalšími součástmi nebo těly v modelu, které nejsou zahrnuty do simulace. Nemusíte tak přepínat mezi výsledky simulace a prostředím pro modelování. Není ideální zobrazovat výsledky simulace na tělech a součástech. Toto zobrazení je dobré pro marketingové účely a prediktivní návrh. Předtím, když jste spustili simulaci na součásti v sestavě, zobrazovala se pouze jedna součást se skrytými výsledky a všemi ostatními součástmi. Například prediktivní návrh provádí změny modelu na základě výsledků simulace. K dispozici s licencemi softwaru SOLIDWORKS Simulation. Postup zobrazení výsledků SOLIDWORKS Simulation v grafické ploše: 1. Otevřete soubor písmeno jednotky:\users\public\public Documents\SOLIDWORKS\ SOLIDWORKS 2017\whatsnew\model_display\sunglasses.sldasm. Pokud se zobrazí dialog Vyřešit zjednodušené součásti, klepněte na tlačítko OK. V sestavě je uložena simulační studie. 198

199 SOLIDWORKS Simulation 2. Klepněte na kartu Statická Ve stromu studie simulace klepněte pravým tlačítkem na ikonu studie Statická 1 a vyberte příkaz Spustit. 4. Klikněte na záložku Model. 5. Klikněte na Zobrazení simulace (panel nástrojů Zobrazit) nebo Zobrazit > Zobrazení > Zobrazení simulace. Pokud se zobrazí dialog Zobrazení simulace, klepněte na tlačítko OK. 6. Ve správci PropertyManager: a) V části Vybraný výsledek vyberte Posunutí1. b) Klikněte na. Sestava se zobrazuje s výsledky simulace v kontextu sestavy. Příkaz Zobrazení simulace pouze vypíše obrázek výsledků pro studie, pro které jste načetli všechna data simulace. Všechna data simulace načtete tak, že kliknete na Simulace > Možnosti > Možnosti systému > Obecné a vyberete Při otevření modelu načíst všechny studie Simulation (vyžaduje více času k otevření modelu). Můžete také načíst data simulace pro konkrétní studii kliknutím na individuální karty simulace. Úprava více kontaktních sad Můžete vybrat více sad kontaktů v jednom kroku a upravit jejich společné vlastnosti. Můžete převést více sad kontaktů na společný typ kontaktu, který je odlišný od jejich původního nastavení. 199

200 SOLIDWORKS Simulation Doba potřebná na úpravu více sad kontaktů byla zkrácena a nyní lze vybrat a upravit více sad kontaktů v jednom kroku. Vyberte více sad kontaktů a klikněte na Upravit definici. Když vyberete více sad kontaktů stejného typu, rozšíří se vlastnosti první sady kontaktů do ostatních. Když vyberete více sad kontaktů různého typu, typ kontaktu vybraný ve správci PropertyManager Upravit více sad kontaktů se použije na všechny vybrané sady kontaktů. Všechny sady kontaktů se převedou na společný typ kontaktu. Přípustné páry sad kontaktů pro převod jsou uvedeny níže. Spojený Žádný průnik Povolit průnik Nalisované uložení Virtuální stěna Spojený Ano Ano Ano Ano Neuvedeno Žádný průnik Ano Ano Ano Ano Neuvedeno Povolit průnik Ano Ano Ano Ano Neuvedeno Nalisované uložení Ano Ano Ano Ano Neuvedeno Virtuální stěna Neuvedeno Neuvedeno Neuvedeno Neuvedeno Ano Tepelný odpor (Teplotní) Izolovaný (Teplotní) Spojený (Teplotní) Tepelný odpor (Teplotní) Ano Ano Ano Izolovaný (Teplotní) Ano Ano Ano Spojený (Teplotní) Ano Ano Ano Pokud vyberete rozdílné sady kontaktů (například kontaktní sada virtuální stěna a žádný průnik), které nelze skupinově převést na jiný typ kontaktu, software vás vyzve k nápravě. Vylepšená metoda řízení délky oblouku pro nelineární kontaktní analýzu Se zahrnutím bezprůnikových kontaktů mezi součástmi, které mohou přijít do kontaktu při analýze, můžete přesněji analyzovat chování zborcení libovolné struktury. Metoda řízení délky oblouku (Arc Length Control) podporuje nelineární statické studie s definicemi bezprůnikových kontaktů. Nelineární studie 2D zjednodušení rovněž podporují vylepšenou metodu řízení délky oblouku. Tabulka obsahuje funkce podporované řešiči Direct Sparse a Intel Direct Sparse pro každou řídicí metodu. 200

201 SOLIDWORKS Simulation Force Control Displacement Control Arc Length Control Vzdálené zatížení: Síla Ano Ano Ano Předepsané posunutí Ano No No Kontakt bez průniku Ano No Ano Síla + předepsané posunutí Ano No No Předepsané posunutí + bezprůnikový kontakt Ano No No Síla + bezprůnikový kontakt Ano No Ano Síla + předepsané posunutí + bezprůnikový kontakt Ano No No Metoda Arc Length (Délka oblouku) ani Displacement Control (Řízení posunutí) nedokáží vyřešit pohyb tuhého tělesa, ke kterým může docházet při nelineárním řešení. Pokud v nelineární analýze narazíte na pohyb tuhého tělesa, použijte metodu Force Control (Řízení síly) s předepsaným posunutím k vylepšení šance na dosažení konvergence. Inteligentní přepínání řešiče Software dokáže automaticky vybrat nejrobustnější řešič pro nelineární studie. V dialogu Nelineární Statická v části Řešič vyberte Automatický výběr řešiče. Program vybere nejrobustnější ze dvou řešičů na základě velikosti modelu a dostupné paměti RAM: Řešič Intel Direct Sparse. Pro menší a středně velké modely s méně rozměrnou geometrií. Řešič Direct Sparse vyžaduje více paměti RAM než iterační řešič FFEPlus. Iterační řešič FFEPlus. Pro modely střední velikosti s rozměrnou geometrií a velké modely. Správa výsledků dynamické analýzy Práce s velkými soubory výsledků z lineárních dynamických studií byla vylepšena. Aby se snížila velikost výsledků analýzy pro lineární dynamické studie, ve správci PropertyManager Možnosti výsledků klikněte na Pouze uzlové napětí von Mises (rychlejší). Po dokončení analýzy je pro vykreslení k dispozici pouze součást napětí von Mises. 201

202 SOLIDWORKS Simulation Vylepšené algoritmy umožňují rychlejší načtení výsledků sledovaných snímači. Nahrávání makra v aplikaci Simulation Operace provedené v uživatelském rozhraní SOLIDWORKS Simulation můžete nahrávat do skriptu makra. S nahráváním makra můžete zachytit tyto úlohy pro statické a nelineární studie: Tvorba studie Definování vlastností studie (statické studie) Použití materiálu Použití zatížení a mezních podmínek Vytvoření sítě a zjemnění sítě Spuštění studie Vytváření obrázků Následující zatížení a mezní podmínky jsou podporovány pro nahrávání makra: tlak, gravitace, odstředivé síly, zatížení ložiska, teplota, konvekce, tepelný tok, tepelný zdroj, radiace, rozptýlená hmota, jednotné a vybrané základové buzení, uchycení, nastavení pádové zkoušky, ruční definice kontaktů (pouze s výběrem entity, nikoli automaticky detekované kontakty) a kontakty součásti. Operace makra se vyvolají z panelu nástrojů Makro nebo z nabídky Nástroje > Makro. Nahraná makra jsou uložena jako projektové soubory VBA (Visual Basic for Applications).swp. Fyzikální vlastnosti v simulaci Můžete vypočítat fyzikální vlastnosti všech vybraných těl obsažených v simulační studii. Klikněte pravým tlačítkem na horní ikonu ve stromě simulační studie a vyberte příkaz Fyzikální vlastnosti. Nástroj Fyzikální vlastnosti zohledňuje: Objemy, nosníky a plechová těla s jejich definicemi materiálu přiřazenými v aplikaci Simulation. Tloušťky přiřazené ke skořepinovým a povrchovým tělům. Kompozitní skořepiny s přiřazenými materiály. Vzdálené hmoty. Hmotnosti přidané s použitím šroubových a čepových spojek. Jsou vypočítány tyto vlastnosti: hmotnost, objem, povrchová plocha, těžiště a hlavní momenty setrvačnosti (v těžišti). Přenesené zpracování simulace Zpracování simulace můžete přenést na jiný počítač připojený k místní síti. Pokud přenesete zpracování simulace, můžete dál pracovat se SOLIDWORKS na koordinujícím počítači a provádět souběžné úlohy. Dostupné pro licence SOLIDWORKS Simulation Premium a statické a nelineární studie. 202

203 SOLIDWORKS Simulation Přenesená simulace distribuuje část procesu simulace spočívající v řešení rovnic na počítač pracovního agenta, který je připojený ke stejné síťové doméně. Přenesená simulace vyžaduje: Počítač se softwarem SOLIDWORKS Simulation Premium, který funguje jako koordinátor. Počítač s instalovaným softwarem SOLIDWORKS Simulation Worker Agent, který je nastaven jako aktivní pracovní agent. Síťové spojení mezi koordinátorem a pracovním agentem. V koordinujícím počítači vytvoříte statickou nebo nelineární studii. Úlohu řešení rovnic simulace provádí pracovní agent. Detekci kontaktů během analýzy provádí současně pracovní agent i koordinační počítač. Zatímco pracovní agent zpracovává simulaci, můžete pokračovat v práci v SOLIDWORKS na koordinačním počítači. Zobrazení výsledků simulace a jejich následné zpracování se provádí na koordinačním počítači. Pouze koordinační počítač potřebuje licenci SOLIDWORKS a SOLIDWORKS Simulation Premium. Spuštění přenesené simulace Ke spuštění přenesené simulace se musí koordinační počítač a počítač pracovního agenta nacházet ve stejné podsíti. SOLIDWORKS Simulation Worker Agent se instaluje a aktivuje na počítači pracovního agenta. Postup použití přeneseného zpracování simulace: 1. Na počítači pracovního agenta v síti postupujte takto: a) Z Manažeru instalací SOLIDWORKS instalujte klient SOLIDWORKS Simulation Worker Agent. Instaluje se software Intel MPI Library Hydra Process Manager (zahrnuje spustitelné soubory Intel Message Passing Interface MPI), který zajišťuje komunikační protokoly mezi koordinačním počítačem a počítačem pracovního agenta pro úspěšné zpracování přenesené simulace. b) Spusťte SOLIDWORKS Simulation Worker Agent z nabídky Start systému Windows. (výchozí složka instalace softwaru Simulation Worker Agent: písmeno jednotky:/program Files\Common Files\SOLIDWORKS Shared\Simulation Worker Agent). Klikněte na Aktivovat Worker Agent. Počítač pracovního agenta je nyní připraven ke zpracování přenesené simulace. Pokud chcete změnit umístění dočasné složky, klikněte na Deaktivovat Worker Agent a upravte umístění složky, do které se ukládají dočasné soubory. 2. Na koordinačním počítači v síti postupujte takto: a) Vytvořte statickou nebo nelineární studii simulace. b) Klikněte na Spravovat síť (CommandManager Simulation). V dialogovém okně Řízení uživatelských účtů kliknutím na Ano povolte softwaru SOLIDWORKS Simulation Network Share provést změny v počítači. Při prvním spuštění 203

204 SOLIDWORKS Simulation přenesené simulace na koordinačním počítači zadáte heslo pro přihlášení do systému Windows. V softwaru SOLIDWORKS Simulation Network Manager jsou uvedeny všechny počítače pracovních agentů s instalovaným a aktivovaným klientem SOLIDWORKS Simulation Worker Agent. Koordinační počítač je zvýrazněn zeleně na začátku seznamu. Kliknutím na Obnovit aktualizujete seznam dostupných pracovních agentů, které byly detekovány v síti. c) Klikněte na možnost Přenesená simulace (CommandManager Simulation). Řešič se přepne na Intel Network Sparse. d) Ze seznamu dostupných pracovních agentů v síti vyberte jeden pro zpracování přenesené simulace a klikněte na OK. Pokud SOLIDWORKS Simulation Network Manager nedetekuje žádné pracovní agenty, ujistěte se, že alespoň jeden počítač pracovního agenta je zapnutý a pracovní agent je aktivní. Koordinační počítač a počítače pracovních agentů se musí nacházet ve stejné podsíti. Počítače zvýrazněné červeně nejsou použitelné, protože to jsou buď pracovní agenty zpracovávající úlohy přenesené simulace, nebo fungují jako koordinátoři a sdílí složku Simulation pro jiné probíhající přenesené simulace. e) Spusťte studii. Když běží přenesená simulace, změní se stav vybraného počítače pracovního agenta z nečinného na aktivní. Informace o stavu přeneseného zpracování simulace se zobrazují v okně SOLIDWORKS Simulation Worker Agent. Když se přenesená simulace dokončí, klient Simulation Worker Agent zkopíruje výsledek zpátky na pevný disk koordinačního počítače. Pro fungování přenesené simulace není potřeba instalovat SOLIDWORKS nebo SOLIDWORKS Simulation na počítač pracovního agenta. Klient SOLIDWORKS Simulation Worker Agent nemusíte instalovat na koordinační počítač, pokud se nechystáte koordinační počítač používat jako pracovního agenta. Když se budete chtít ujistit, zda se koordinační počítač a pracovní agent nachází ve stejné podsíti, otevřete okno příkazového řádku Windows a spusťte příkaz net view. Tento příkaz vrátí seznam počítačů ve stejné podsíti, jako se nachází počítač, na kterém byl spuštěn tento příkaz. Oba počítače, koordinační i pracovní agent, by se měly zobrazovat v seznamu pro spuštění přenesené simulace. Ujistěte se, že brána Windows Firewall neblokuje spustitelné soubory přenesené simulace: mpiexec.hydra.exe, hydra_service.exe a pmi_proxy.exe, které se nachází v umístění písmeno jednotky:\program Files\Common Files\ SOLIDWORKS Shared\Simulation Worker Agent. Pokud stále nemůžete spustit přenesenou simulaci, zvažte vypnutí služby Windows Firewall pro síť domény. Vylepšení výkonu aplikace SOLIDWORKS Simulation Množství vylepšení v oblasti grafiky, vytváření sítě a formulace kontaktu vylepšují celkový výkon produktu Simulation. 204

205 SOLIDWORKS Simulation Nové symboly čepových spojek. S novým designem symbolů dokážete v grafické ploše rozpoznat typ čepové spojky (s pojistným kroužkem nebo perem) bez otevření správce PropertyManager čepové spojky. Symbol čepu bez pojistného kroužku (žádný posun) Symbol čepu s perem (bez rotace) Symboly předpětí pro šrouby určují axiální předpětí nebo krutové předpětí. Symboly pro šrouby s krutovým předpětím Symboly pro šrouby s axiálním předpětím Indexy selhání pro kritéria selhání kompozitních skořepin (Tsai-Hill, Tsai-Wu a Maximální napětí) se vypočítávají z uzlových napětí. Dříve se indexy napětí vypočítávaly z hodnot elementového napětí. Splývavá síť na základě zakřivení podporuje h-adaptivní a p-adaptivní metody. Optimalizovaná alokace paměti a podpora vícevláknového zpracování ve spojení s kompilátory Intel zlepšuje výkon studií se spojením plocha na plochu a definicemi 205

206 SOLIDWORKS Simulation bezprůnikových kontaktů. Doba, kterou program stráví ve fázi formulace spojení a bezprůnikových kontaktů je zkrácena. Výrazné vylepšení výkonu: zkrácení času řešení iteračního řešiče FFEPlus pro statické studie. Vylepšení následného zpracování v SOLIDWORKS Simulation Několik vylepšení následného zpracování výsledků a zobrazení obrázků přispívají ke zvýšení produktivity. S přidáním nástroje Synchronizovat pohledy v režimu Porovnat výsledky se automaticky synchronizuje orientace pohledu a velikost modelu (posun, přiblížení a rotace) ve všech třech pohledových panelech. V dialogu Porovnat výsledky po klepnutí na Uložit obrázek jako uložíte aktivní obrázky výsledků z více oken do souborů *.png, *.jpg nebo *.bmp. Můžete nastavit maximální hodnotu obrázku napětí na hodnotu meze kluzu materiálu. Klepněte na šipku dolů pole maximální hodnoty a vyberte Mez kluzu: xxx. V legendě obrázku výsledků můžete: (a) kliknutím na Resetovat barvu nad max. hodnotou na výchozí resetovat vlastní barvu použitou na výsledky nad určeným maximem zpět na výchozí barvu, (b) vybrat Resetovat barvu pod min. hodnotou na výchozí nebo (c) kliknout na horní nebo dolní vzorek barvy v rámečku a nastavit vlastní barvu. Můžete snadno přepínat zobrazení tvarů formy v grafické ploše. Ve spodní části legendy tvaru formy si klepnutím na << zobrazíte předchozí tvar formy a klepnutím na >> zobrazíte následující tvar formy. Klikněte pravým tlačítkem na Výsledky a pak vyberte Porovnat režimy pro zobrazení porovnání nejvýše čtyř vybraných režimů (pro frekvenční, lineárně dynamické studie a studie zborcení). Klikněte na Filtr výběru režimu a vyberte počet režimů pro porovnání. Deformovanou geometrii modelu můžete uložit jako mozaikované tělo, pouze povrchy nebo formáty sítě. Ve správci PropertyManager Z deformovaného tvaru vytvořit tělo rozbalte položku Rozšířený export a vyberte jednu z dostupných možností. Výsledky sondy ve vybraných uzlech Po spuštění simulace můžete zobrazit výsledky sondy v uzlech identifikovaných číslem uzlu. Uzly, které vyberete ve správcích PropertyManager Seznam výsledků a Výsledek sondy, jsou zvýrazněny na modelu s jejich popisy. Postup zobrazení výsledků sondy ve vybraných uzlech: 1. Ve správci PropertyManager Výsledek sondy vyberte v části MožnostiČíslo uzlu. 2. Zadejte číslo jednotlivého uzlu nebo skupiny uzlů (například ). Umístění vybraných uzlů s jejich popisy se zobrazují v grafické ploše. 206

207 SOLIDWORKS Simulation 3. V části Možnosti zpráv klikněte na příkaz Zachytit obrázek. 4. Uložte aktivní pohled modelu ve formátu souboru *.png, *.jpg nebo *.bmp. Vzdálená zatížení a hmota pro nosníky Můžete definovat vzdálená zatížení, vzdálenou hmotu a rozptýlenou hmotu nad nosníky. Všechny dostupné možnosti související se vzdáleným zatížením, vzdálenou hmotou a rozptýlenou hmotou ve správci PropertyManager Vzdálené zatížení/hmota byly rozšířeny na studie s prvky nosníku. Můžete převést objemové tělo na vzdálenou hmotu a přenést vzdálenou hmotu na prvek nosníku. Ve správci PropertyManager Nastavit jako vzdálenou hmotu vyberte Spoje nebo Nosníky. Toto nastavení je dostupné pro statické studie, frekvenční studie, studie zborcení a lineárně dynamické studie. Automaticky zavírané zprávy řešiče Při provádění simulace se zprávy řešiče s výzvou k výběru akce po určité době automaticky zavřou. Klikněte na Simulation > Možnosti > Možnosti systému > Obecné a vyberte Rozhodovací zprávy řešiče s automatickým vypršením za n sekund. 207

208 24 Skicování Tato kapitola obsahuje následující témata: Vytváření odsazení skici na površích 3D geometrie Vylepšení nástroje Úsek Zabránění vzniku nechtěných mikročar Stínované obrysy skici Vysunutí stínovaných obrysů skici Vytváření odsazení skici na površích 3D geometrie Nástroj Odsadit na povrchu můžete použít k odsazení hran 3D modelu a ploch modelu ve 3D skice. Předtím bylo potřeba vytvořit doplňkové prvky pro odsazení hrany. Postup vytvoření odsazení skici na površích 3D geometrie: 1. Otevřete soubor písmeno jednotky:\users\public\public Documents\SOLIDWORKS\ SOLIDWORKS 2017\whatsnew\Sketching\CurvedSurface.sldprt.. 2. Klikněte na Odsazení na povrchu />(panel nástrojů Skica) nebo v nabídce na Nástroje > Nástroje pro skici > Odsazení na povrchu. 3. Potom v grafické ploše vyberte hranu prvku Surface-Loft4 (Povrch spojený z profilů 4) podle obrázku. 4. Ve správci PropertyManager: a) Nastavte Vzdálenost odsazení na hodnotu 10. b) Vyberte Obrátit. Entita se promítne na protilehlou plochu. 208

209 Skicování Možnost Obrátit můžete použít, jen když je vybraná hrana spojena s plochami, které patří ke stejnému tělu. 5. Vyberte vnitřní hrany prvků Surface-Loft5 (Povrch spojený z profilů 5) a Surface-Loft3 (Povrch spojený z profilů 3). 6. Klikněte na. 7. Dvakrát klikněte na hodnotu kóty tří hran a zadejte 30 do pole pro zadání kóty. 8. Klikněte na Odsadit na povrchu. 9. Ve správci PropertyManager: a) Klikněte na Surface-Loft5 (Povrch spojený z profilů 5) v grafické ploše. b) Nastavte Vzdálenost odsazení na hodnotu 20. c) Klikněte na. Všechny hrany prvku Surface-Loft5 (Povrch spojený z profilů 5) budou odsazené. 209

210 Skicování Vylepšení nástroje Úsek S pomocí nástroje Úsek můžete rozdělit splajny, paraboly, elipsy, částečné elipsy a kuželosečky na stejně dlouhé úseky. Předtím byl nástroj Úsek dostupný pouze pro kružnice a oblouky. Když použijete nástroj Úsek pro splajny, paraboly, elipsy, částečné elipsy a kuželosečky: Vytvoří se ekvidistantní vztahy v jedné operaci Úsek. Ekvidistantní vazba se nahradí stejnolehlým vztahem potom, co bude ekvidistantní vztah odstraněn z jedné operace Úsek. Zabránění vzniku nechtěných mikročar Dynamická vyrovnávací zóna pomáhá uchovávat konzistentní zónu, ve které má režim skicování kliknutí-kliknutí za výsledek očekávanou geometrii s menším počtem případů nechtěně vzniklých mikročar. Předtím nechtěné vytvoření mikročar způsobilo otevřené obrysy a skicu nebylo možné použít k vytvoření prvku. 210

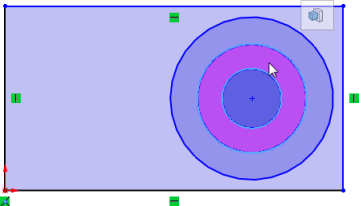

211 Skicování Stínované obrysy skici Nastavení Stínované obrysy skici můžete použít k zobrazení uzavřených obrysů skici a dílčích obrysů jako stínovaných entit. Můžete přetahovat vztahy, upravovat jejich velikost a použít je na stínované obrysy skici. Předtím jste museli použít nástroj Přesunout k přetažení obrysů skici. Když vyberete nastavení Stínované obrysy skici, budou stínované pouze uzavřené tvary skici. Tím lze snáze rozpoznat, zda se jedná o plně uzavřený tvar. Obrysy a dílčí obrysy Obrys. Obrys je uzavřený tvar. Dílčí obrys. Dílčí obrys je obrys vytvořený zkombinováním obrysů. Nastavení Stínované obrysy skici umožňuje: Přetáhnout stínovanou oblast. Použít vztahy na entity. Vytvořit bloky výběru stínovaných entit s použitím nástroje Vytvořit blok v místní nabídce. Použijte nástroj Přidání vysunutím na kontextovém panelu nástrojů po kliknutí pravým tlačítkem na stínovanou skicu. Stínované obrysy můžete použít jako vstup pro nástroje Zrcadlit entity a Odsadit entity. Nástroj Stínované obrysy skici je dostupný pouze pro nové skici v systému SOLIDWORKS

212 Skicování Vysunutí stínovaných obrysů skici Postup vysunutí stínovaných obrysů skici: 1. V režimu skici klikněte na Stínované obrysy skici (panel nástrojů Skica) nebo Nástroje > Nastavení skici > Stínované obrysy skici. Pomocí možnosti Stínované obrysy skici vypněte tento nástroj. 2. Vytvořte skicu tří soustředných kruhů uvnitř obdélníku. Vnější kruh má nejsvětlejší a vnitřní kruh nejtmavší odstín modré. 3. Klikněte na libovolný dílčí obrys entity skici a přetáhněte ho. Celá entita skici se přesune. 4. Stiskněte Alt a klikněte na stínovanou oblast. Na kontextovém panelu nástrojů se zobrazí nástroj Přidat vysunutím. 212

213 Skicování 5. Klikněte na Přidání vysunutím. 6. Nastavte možnosti ve správci PropertyManager a klikněte na. Stínovaná oblast se vysune. 213

214 25 SOLIDWORKS Toolbox K dispozici v SOLIDWORKS Professional a SOLIDWORKS Premium. Tato kapitola obsahuje následující témata: Vyčištění neaktivních dat konfigurace Toolbox Změna velikosti šroubů PEM Aktualizace součástí Toolbox v sestavách Vyčištění neaktivních dat konfigurace Toolbox Nástroj Nastavení Toolbox Vyčistit neaktivní data umožňuje vyčistit neaktivní data konfigurace ze souborů dílů Toolbox. Tím, že funkce Vyčistit neaktivní data odstraní nepoužívaná data, která zvyšují velikost souboru, zlepší výkon pro akce, jako je otevření správce PropertyManager Vložit součást. Neaktivní konfigurace jsou konfigurace, které nejsou uvedeny v Nastavení Toolbox a nejsou obsaženy v souboru dílu. Pokud konfigurace existovala dříve a byla použita v sestavě, stále se považuje za aktivní, i když není uvedena v seznamu konfigurací v Nastavení Toolbox. Funkce Vyčistit neaktivní data vyčistí následující data z neaktivních konfigurací: Uživatelské vlastnosti Názvy konfigurací Klasifikace Čísla dílu Popis Komentáře Tento příkaz neumí: Vyčistit data geometrie nebo data aktivní konfigurace. Ovlivnit vlastní konfigurace vytvořené s použitím správce PropertyManager Vložit součást při vložení dílu Toolbox do sestavy. Před vyčištěním neaktivních dat se důrazně doporučuje zálohovat data. Postup vyčištění neaktivních dat konfigurace Toolbox: 1. V systému Windows klikněte na nabídku Start > Všechny programy > SOLIDWORKS verze > Nástroje SOLIDWORKS > Nastavení Toolbox />. 2. V dialogu Toolbox klikněte na 2. Vlastní nastavení hardware. 214

215 SOLIDWORKS Toolbox 3. Rozbalte zobrazení hardwaru na úroveň, na které chcete vyčistit neaktivní data. Vyčištění můžete provést na úrovni složky nebo na úrovni jednotlivých dílů. 4. Klikněte na Vyčistit neaktivní data. 5. V dialogu Vyčistit neaktivní data rozbalte část Možnosti a vyberte z následujících možností: Vyčistit neaktivní data ze zakázaného hardwaru. Dostupné, pokud provádíte čištění na úrovni složky. Vyčistí data z povolených a zakázaných konfigurací. Uložit zprávu o vyčištění. Přejděte do umístění pro uložení zprávy. Generuje zprávu vyčištění shrnující výsledky datové operace. Zpráva je textový soubor oddělený tabulátory, který lze otevřít v aplikaci Microsoft Excel. Název souboru je v následujícím formátu: hierarchická adresa vybrané součásti data purge results (výsledky vyčištění dat) datum a časová známka Například: Ansi Inch_bolts and screws_hex head data purge results _ PM.txt 6. Vyberte jednu z následujících možností: Ano, vyčistit veškerá neaktivní data konfigurace. Zobrazí se ukazatel průběhu indikující probíhající čištění. Vyčištění složek nebo dílů obsahujících velký počet konfigurací může trvat dlouho. Ne, nic nedělat a zrušit operaci. Dialog se zavře bez vyčištění jakýchkoli dat. Změna velikosti šroubů PEM Když vložíte šrouby PEM, vnější průměr nákružku odpovídá vnitřnímu průměru díry. Postup změny velikosti šroubů PEM: 1. Ve správci PropertyManager Konfigurovat součást pro šroub s vazbou vyberte Automaticky přizpůsobit velikost svázané geometrii. 2. Obnovte sestavu obsahující šroub. Software aktualizuje velikost šroubu. Pokud měl šroub správnou velikost, software neprovede žádné změny. Aktualizace součástí Toolbox v sestavách Všechny součásti Toolbox můžete aktualizovat v jedné akci. Pokud sestava obsahuje součásti Toolbox na nejvyšší úrovni nebo v podsestavě, místní nabídka sestavy obsahuje možnost Aktualizovat součásti Toolbox. V závislosti na struktuře sestavy vám poskytne plovoucí podnabídka následující možnosti pro aktualizaci: 215

216 Pouze sestava nejvyšší úrovně Pouze sestavy podřízené úrovně Všechny úrovně sestavy Aby byla vidět položka Aktualizovat součásti Toolbox, musí být přítomné součásti Toolbox a musíte vybrat doplňkový modul Knihovna SOLIDWORKS Toolbox. Můžete aktualizovat: Součásti Toolbox vytvořené s použitím editoru Toolbox. Uživatelem vytvořené díly, které byly přidány do knihovny Toolbox a jsou řízeny konfigurační tabulkou, konfigurovaným prvkem nebo konfigurovanou kótou. Zkopírované normy Toolbox. Aktualizovat nemůžete: Potlačené součásti Toolbox. Díly, které byly součástmi Toolbox, ale jejich příznaky pro Toolbox byly odstraněny. Součásti Toolbox ve složce Inteligentní šrouby. Nově přidané uživatelské vlastnosti nejsou použity na aktivní konfigurace. Každá součást s nově přidanou uživatelskou vlastností je označena upozorněním. Pro vyřešení upozornění je potřeba součást ručně upravit. Postup aktualizace součástí Toolbox v sestavách: 1. Ve stromu FeatureManager klikněte pravým tlačítkem na sestavu nejvyšší úrovně, klikněte na Aktualizovat součásti Toolbox a vyberte možnost podnabídky. Zobrazí se zpráva s upozorněním, že operaci nelze zrušit a proces může trvat dlouho. 2. Klikněte na tlačítko OK. Software zkopíruje data a aktualizace kót z hlavního souboru Nastavení Toolbox a použije je na aktivní konfigurace na odpovídající úrovni aktivní sestavy. 3. Uložte sestavu, aby se uložily aktualizace. 216

217 26 SOLIDWORKS Visualize Tato kapitola obsahuje následující témata: Instalace SOLIDWORKS Visualize Doplňkový modul SOLIDWORKS Visualize SOLIDWORKS Visualize Boost Použití funkce PowerBoost s aplikací Visualize Boost Neprůhlednost geometrie a podpora animace Kontextová nápověda Vytvoření pohledů řezu Výchozí obrazovka Zachytávání pivotních bodů Používání navigace kamery a klávesových zkratek SOLIDWORKS Další vylepšení Instalace SOLIDWORKS Visualize Aplikace SOLIDWORKS Visualize je dostupná v Manažeru instalací SOLIDWORKS. SOLIDWORKS Visualize umožňuje vykreslovat obrázky vysoké kvality ze souborů vytvořených v SOLIDWORKS a jiných konstrukčních nástrojích. Můžete instalovat, aktualizovat a odstranit SOLIDWORKS Visualize s použitím Manažera instalací. Instalace vyžaduje další sériové číslo a obvykle se provádí na počítač, na kterém se používá software SOLIDWORKS. Aplikace SOLIDWORKS Visualize nyní podporuje licence typu SolidNetWork (SNL) (plovoucí licence) a také offline aktivaci. Dříve bylo možné aplikaci SOLIDWORKS Visualize instalovat pouze prostřednictvím samostatného instalačního balíčku. Doplňkový modul SOLIDWORKS Visualize Doplňkový modul SOLIDWORKS Visualize, který je dostupný ve všech verzích SOLIDWORKS, umožňuje exportovat prvky SOLIDWORKS přímo do aplikace SOLIDWORKS Visualize. Můžete exportovat následující prvky SOLIDWORKS: Geometrie Vzhledy HDR osvětlení Nálepky 217

218 SOLIDWORKS Visualize Pokud máte SOLIDWORKS Professional, můžete rovněž exportovat pohybové studie. Export animace je omezen na animace tuhých těles, animace kamery a animace vzhledu. V doplňkovém modulu jsou k dispozici následující příkazy: Export - Jednoduchý uloží kopii aktivního modelu a načte ji do SOLIDWORKS Visualize s použitím seskupení dílů v režimu Vzhled. Export - Rozšířený uloží kopii aktivního modelu a načte ji do aplikace SOLIDWORKS Visualize s použitím seskupení dílů v režimu Automaticky a zapnutou možností Sledovat soubor. Rovněž umožňuje nahrát pohybovou studii, pokud máte aplikaci Visualize Professional. Možnost Aktualizovat exportuje nejnovější verzi aktivního modelu a vyvolá aktualizaci v aplikaci Visualize. Toto tlačítko je neaktivní, dokud poprvé nekliknete na Export - Rozšířený. Možnost Export - Rozšířený uloží kopii modelu a pohybových studií do určeného umístění, abyste následně mohli importovat model do SOLIDWORKS Visualize. SOLIDWORKS Visualize Boost Software SOLIDWORKS Visualize Boost je služba, která umožňuje distribuovat vykreslování z počítače s aplikací SOLIDWORKS Visualize Professional na jeden nebo více počítačů v síti. Během provádění vykreslování můžete na počítači provádět jiné úlohy a obrázky konečného vykreslení budou rychleji dostupné. Obrázky je možné vykreslovat na jednom počítači nebo v clusteru více počítačů se službou Visualize Boost. Součástí licence SOLIDWORKS Visualize Professional s aktivním předplatným je jedna bezplatná licence SOLIDWORKS Visualize Boost. Další licence Visualize Boost je možné zakoupit. Software Visualize Boost nainstalujete s použitím Manažera instalací SOLIDWORKS. Vyžaduje samostatné sériové číslo. Podrobnější pokyny k instalaci softwaru Visualize Boost najdete v Nápovědě ohledně instalace a správy softwaru SOLIDWORKS. Výběr clusteru Visualize Boost pro vykreslování Než budete moci použít cluster Boost k vykreslování, musíte ho přidat do seznamu profilů clusteru na vašem počítači se softwarem SOLIDWORKS Visualize Professional a vybrat ho. Postup přidání clusteru Boost do seznamu profilů: 1. V softwaru SOLIDWORKS Visualize klepněte na Nástroje Možnosti a vyberte záložku Boost. 2. Kliknutím na Hledat vyhledáte clustery Boost v síti. 218

219 SOLIDWORKS Visualize 3. Kliknutím na Přidat přidáte nový cluster do seznamu profilů clusteru. Možnost NVIDIA VCA vyberte pouze v případě, že máte v síti instalované zařízení NVIDIA Quadro VCA. 4. V seznamu profilů označte název clusteru. V oblasti Nastavení služby Boost se zobrazí stav, název clusteru a adresa zjišťování clusteru. 5. Pokud chcete použít PowerBoost pro sledování paprsku v reálném čase, nastavte nastavení PowerBoost a klikněte na Připojit (dostupné pouze v SOLIDWORKS Professional). Sdílení profilů clusteru Můžete uložit profil clusteru a sdílet ho s jinými uživateli aplikace SOLIDWORKS Visualize Professional v síti. Současně nemůžete vybrat více než jeden profil clusteru. Můžete ale vytvářet libovolné kombinace několika počítačů Visualize Boost pro každý profil. Například: Profil A Počítač Visualize Boost č.1, 2 Profil B Počítač Visualize Boost č.3, 4 Profil C Počítač Visualize Boost č.1, 2, 3, 4 Postup sdílení profilu clusteru: 1. V softwaru SOLIDWORKS Visualize klepněte na Nástroje > Možnosti a vyberte záložku Boost. 2. Kliknutím na Uložit uložíte profil na váš pevný disk a můžete ho odeslat vašemu kolegovi. 3. Váš kolega potom spustí SOLIDWORKS Visualize Professional, přejde na záložku Nástroje > Možnosti > Boost a klikne na Načíst, čímž načte soubor do seznamu Profily. Zobrazit soubory protokolu V softwaru SOLIDWORKS Visualize na záložce Nástroje > Možnosti > Boost klepněte na Zobrazit soubory protokolu a můžete si prohlédnout soubory protokolu pro služby Boost, Queue, Visualize Queue Server, Offline Renderer a další. Vykreslování obrázků s použitím clusteru Visualize Boost Postup vykreslování výstupu do clusteru Visualize Boost: 1. Otevřete model v aplikaci SOLIDWORKS Visualize Professional a klikněte na Nástroje > Vykreslit nebo klikněte na ikonu výstupu na panelu nástrojů. 2. V dialogu Nástroje výstupu v části Nastavení vykreslení klikněte na tlačítko Boost. Zobrazí se Název klastru. 3. Nastavte Režim vykreslování. Můžete nastavit časový limit nebo vybrat možnost Kvalita a nastavit počet průběhů. Výchozí hodnota 500 průběhů je vhodná pro většinu úloh vykreslování. 4. Vybráním možnosti Odeslat do fronty určíte odložené zahájení vykreslování. Úloha se odešle do integrované fronty vykreslování a úloha vykreslování se neprovede, dokud nevyberete možnost Spustit frontu. 219

220 SOLIDWORKS Visualize 5. Vybráním možnosti Zobrazit průběh určíte zobrazování informací o průběhu během procesu vykreslování. Kliknutím na Zastavit, Uložit nebo Zrušit můžete kdykoli řídit průběh procesu vykreslování. 6. Klikněte na možnost Spustit vykreslování. Během používání funkce Visualize Boost k vykreslování výstupů musí počítač s aplikací Visualize Professional zůstat zapnutý a připojený k síti. Nesmí se vypnout nebo odpojit od Internetu, dokud software Visualize Boost nedokončí vykreslování výstupu. Použití funkce PowerBoost s aplikací Visualize Boost PowerBoost je nová funkce aplikace SOLIDWORKS Visualize Professional, která poskytuje nový režim vykreslování umožňující velmi rychlé interaktivní sledování paprsku. Funguje ve spojení s clusterem SOLIDWORKS Visualize Boost nebo virtuálním výpočetním zařízením NVIDIA Quadro VCA, které poskytuje vysoce výkonnou platformu pro zpracování grafiky. PowerBoost (pouze pro verzi SOLIDWORKS Professional) poskytuje nový režim vykreslování, který streamuje sledování paprsku přímo do pohledu vaší aplikace Visualize. Je vyžadováno připojení k Internetu a počítač s více procesory GPU pro uzel Visualize Boost nebo zařízení NVIDIA Quadro VCA, které zajistí nejlepší výkon. Použití funkce PowerBoost pro sledování paprsku: 1. V softwaru SOLIDWORKS Visualize klepněte na Nástroje > Možnosti a vyberte záložku Boost. 2. V seznamu Profily vyberte profil clusteru s vysokovýkonným počítačem nebo zařízením NVIDIA Quadro VCA. 3. V části Nastavení PowerBoost můžete podle potřeby změnit nastavení. Výchozí nastavení funkce PowerBoost jsou přijatelná pro většinu sítí. Přesto zkontrolujte následující nastavení: Režim přenosu: Výchozí je streamování, které poskytuje vyšší výkon. Formát přenosu: Výchozí je formát H.264, který využívá relativně malou šířku pásma, což zvyšuje výkon. Bezztrátový formát poskytuje mírně vyšší kvalitu obrazu, ale spotřebuje mnohem větší šířku pásma a snižuje výkon. Bitový tok streamování: Vyšší hodnoty zvyšují kvalitu obrazu, ale zároveň spotřebovávají větší šířku pásma. Nižší hodnoty šetří šířku pásma, ale zároveň snižují kvalitu obrazu. 220

221 SOLIDWORKS Visualize Maximální frekv. snímků: Vyšší hodnoty zvyšují kvalitu obrazu, ale zároveň snižují citlivost aplikace na uživatelský vstup; Nižší hodnoty zvyšují citlivost aplikace, ale zároveň snižují kvalitu obrazu. Latence: Vyšší hodnoty zvyšují kvalitu obrazu, ale zároveň snižují citlivost aplikace na uživatelský vstup (například pohyb kamery). Nižší hodnoty zvyšují citlivost aplikace, ale zároveň snižují kvalitu obrazu. 4. Kliknutím na Připojit provedete zpracování těchto nastavení služby Boost. Neprůhlednost geometrie a podpora animace Můžete upravit neprůhlednost dílů, skupin a modelů, což vám pomůže zobrazit vnitřní detaily komplexních projektů. Zatímco máte vybraný díl, s použitím posuvníku Neprůhlednost na záložce Modely nastavte prolnutí průhlednosti. Výsledky se aktualizují v reálném čase v pohledu. Výsledky se aktualizují v reálném čase v pohledu. 221

222 SOLIDWORKS Visualize Pozici posuvníku Neprůhlednost také můžete přiřadit klíčovým snímkům a vytvořit tak úchvatné animace, které ukazují složitost vnitřní konstrukce vašich projektů. Prolnutí dílů je podporováno pouze v režimech Náhled a Přesný. Kontextová nápověda V dialogových oknech SOLIDWORKS Visualize můžete zobrazit specifickou nápovědu pro dialogová pole stisknutím F1. Na ostatních místech v uživatelském rozhraní, jako je záložka Paleta, se stisknutím F1 otevře nápověda na tématu Vítejte v SOLIDWORKS Visualize. Použijte záložku Vyhledávání k vyhledání konkrétních témat nápovědy. Vytvoření pohledů řezu Pokud potřebujete zobrazit vnitřek modelu, můžete vytvořit řezy pomocí přidání rovin řezu. S rovinami řezu můžete manipulovat pomocí standardních ovládacích prvků pro přesun. Můžete také použít více rovin řezu k dalšímu rozčlenění modelu. Nejste ničím omezeni. V SOLIDWORKS Visualize Professional také můžete animovat efekt rovin řezu stejným způsobem jako animujete model. Postup vytvoření pohledů řezu: 1. Na záložce Modely klikněte na Nová rovina řezu. Rovinu řezu také můžete vytvořit pomocí kliknutí na Projekt > Modely > Nová rovina řezu. Rovina řezu se zobrazí v pohledu jako tenká a téměř průhledná rovina, která automaticky pokrývá celý model. 2. Ve stromu modelu vyberte rovinu řezu. Parametry roviny řezu jsou uvedeny pod stromem modelu. 3. Zadejte Název roviny. 4. Použijte možnosti Otočit a Transformovat k úpravě orientace roviny. Pro převrácení roviny klikněte na Obrátit. 222

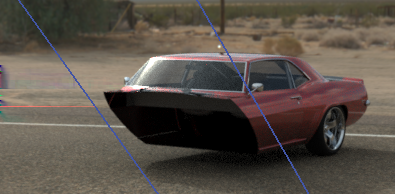

223 SOLIDWORKS Visualize Pro otočení roviny o 90º klikněte na jednu z možností Otočit. Pro naklonění roviny v části Transformovat změňte jednu nebo více hodnot Otočení XYZ.. Rovněž můžete použít manipulátor transformace ke změně polohy roviny. Manipulátor aktivujete tak, že kliknete pravým tlačítkem na rovinu řezu v části Sada modelu a pak kliknete na Manipulovat > Přesunout 223

224 SOLIDWORKS Visualize 5. Další rovinu řezu přidáte kliknutím na Nová rovina řezu. 6. Vyberte druhou rovinu a použijte stejné ovládací prvky k manipulaci s rovinou. 7. Rovinu řezu skryjete jedním z následujících způsobů: V části Sada modelu klikněte pravým tlačítkem na rovinu řezu a pak klikněte na Skrýt řeznou rovinu. V parametrech roviny řezu klikněte na Skryté. 8. Pokud chcete odstranit rovinu řezu, v části Sada modelu klikněte pravým tlačítkem na rovinu řezu a klikněte na Odstranit. Tyto roviny řezu můžete také animovat. Roviny řezu mají vliv na veškerou geometrii ve scéně. Nelze je použít pouze na konkrétní díly, skupiny nebo modely. Výchozí obrazovka Na výchozí obrazovce softwaru Visualize snadno najdete projekty, které jste nedávno otevřeli, a můžete provádět další úlohy. Můžete si zobrazit miniatury nedávno otevřených projektů SOLIDWORKS Visualize (*.SVPJ) a Bunkspeed (*.BIF), otevřít projekty kliknutím, připnout projekty tak, aby se vždy zobrazovaly na výchozí obrazovce před nepřipnutými projekty a zobrazit složku, ve které je uložen každý projekt v Průzkumníku Windows. Na samostatné záložce můžete prohlížet miniatury nedávno otevřených sestav a dílů SOLIDWORKS (*.SLDASM,*.SDPRT), otevřít je kliknutím na miniaturu a zobrazit složku, ve které je každý soubor uložen v Průzkumníku Windows. 224
