1 CO JE NOVÉHO SOLIDWORKS PDM 2017

2 Obsah Právní ustanovení...3 Úvod SOLIDWORKS PDM...7 Přidávání vlastních sloupců...7 Změna kategorie odevzdaného souboru...8 Ovládání oprávnění ke stahování pro uživatele a skupiny...8 Kopírování oprávnění skupiny a členů skupiny...9 Generování souborů 3D PDF SOLIDWORKS MBD...9 Přepsání nejnovější verze...10 Změny uživatelského rozhraní v souvislosti s funkcí přepsání verze...10 Vylepšení náhledu...12 Kvalitativní vylepšení v SOLIDWORKS PDM...13 Vylepšení zobrazení stromu referencí...13 Vrácení zpět souboru s odkazy...15 Vrácení struktury souboru...15 Dialogové okno Vrátit zpět...15 Zpracování odkazů na rodiče...19 Vyhledávání místních souborů...19 Kompatibilita opravy Service Pack klienta a serveru SOLIDWORKS PDM...20 Doplňkový modul SOLIDWORKS pro úlohy PDF...20 Otevření doplňkového modulu SOLIDWORKS pro úlohy PDF...20 Konfigurace úlohy Z Office do PDF...20 Konfigurace úlohy Z DraftSight do PDF...26 Vylepšení aplikace SOLIDWORKS PDM Web2 Viewer...30 Replikace databáze úschovny...32 Konfigurace sekundárních serverů SQL...32 Dialogové okno konfigurace serveru

3 Právní ustanovení , Dassault Systemes SolidWorks Corporation, součást skupiny Dassault Systèmes SE, 175 Wyman Street, Waltham, Mass USA. Všechna práva vyhrazena. Informace obsažené v tomto dokumentu a předmětný software se mohou bez předchozího upozornění změnit a neměly by proto být považovány za závazky společnosti Dassault Systemes SolidWorks Corporation (DS SolidWorks). Žádný z materiálů nesmí být kopírován ani šířen v jakékoli podobě či jakýmkoli způsobem, elektronicky či ručně, bez výslovného písemného svolení společnosti DS SolidWorks. Software, jehož se tento dokument týká, je šířen na základě licence a lze jej používat nebo kopírovat pouze v souladu s podmínkami licence. Veškeré záruky vztahující se k softwaru a dokumentaci k němu poskytnuté společností DS SolidWorks jsou upraveny v licenční smlouvě a žádné informace uvedené v tomto dokumentu nebo z něj vyplývající nesmí být považovány za změnu či doplnění těchto podmínek, včetně záruk v licenční smlouvě. Patentová oznámení SOLIDWORKS Strojní 3D CAD software anebo software Simulation je chráněn patenty USA , , , , , , , , , , , , , , , , , , , , , , a zahraničními patenty (např. EP B1 a JP ). Software edrawings je chráněn patenty USA , a kanadským patentem V USA a jiných zemích probíhá vyřizování dalších patentů. Ochranné známky a názvy produktů pro produkty a služby SOLIDWORKS SOLIDWORKS, 3D ContentCentral, 3D PartStream.NET, edrawings a logo edrawings jsou registrované ochranné známky a FeatureManager je registrovaná ochranná známka ve společném vlastnictví společnosti DS SolidWorks. CircuitWorks, FloXpress, PhotoView 360 a TolAnalyst jsou ochranné známky společnosti DS SolidWorks. FeatureWorks je registrovanou ochrannou značkou společnosti Geometric Ltd. SOLIDWORKS 2017, SOLIDWORKS Standard, SOLIDWORKS Professional, SOLIDWORKS Premium, SOLIDWORKS PDM Professional, SOLIDWORKS PDM Standard, SOLIDWORKS Workgroup PDM, SOLIDWORKS Simulation Standard, SOLIDWORKS Simulation Professional, SOLIDWORKS Simulation Premium, SOLIDWORKS Flow Simulation, edrawings Viewer, edrawings Professional, SOLIDWORKS Sustainability, SOLIDWORKS Plastics, SOLIDWORKS Electrical Schematic Standard, SOLIDWORKS Electrical Schematic Professional, SOLIDWORKS Electrical 3D, SOLIDWORKS Electrical Professional, CircuitWorks, SOLIDWORKS Composer, SOLIDWORKS Inspection, SOLIDWORKS MBD, SOLIDWORKS PCB powered by Altium, SOLIDWORKS PCB Connector powered by Altium a SOLIDWORKS Visualization jsou názvy produktů vlastněné společností DS SolidWorks. 3

4 Ostatní značky či názvy výrobků jsou ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. KOMERČNÍ POČÍTAČOVÝ SOFTWARE CHRÁNĚNO PATENTY Tento software je komerční zboží podle definice v zákoně 48 C.F.R (říjen 1995). Sestává z komerčního počítačového softwaru a komerční softwarové dokumentace tak, jak jsou tyto pojmy použity v zákoně 48 C.F.R (SEPT 1995), a je poskytován americké vládě za účelem (a) pořízení pro správní úřady, v souladu se zásadami zákona 48 C.F.R ; nebo (b) pořízení pro útvary Ministerstva obrany v souladu se zásadami zákona 48 C.F.R (červen 1995) a (červen 1995) V případě, že obdržíte objednávku jakéhokoli úřadu americké vlády na tento software s právy, které překračují práva stanovená ve výše uvedeném paragrafu, oznámíte společnosti DS SolidWorks rozsah této žádosti a DS SolidWorks během pěti (5) pracovních dnů dle vlastního výhradního uvážení rozhodne, zda žádosti vyhoví, nebo ji odmítne. Smluvní strana/výrobce: Dassault Systemes SolidWorks Corporation, 175 Wyman Street, Waltham, Massachusetts 02451, USA. Autorské doložky pro produkty SOLIDWORKS Standard, Premium, Professional a vzdělávací verzi Součásti tohoto softwaru Siemens Product Lifecycle Management Software Inc. Všechna práva vyhrazena. Tato práce obsahuje následující software, který je majetkem společnosti Siemens Industry Software Limited: D-Cubed 2D DCM Siemens Industry Software Limited. Všechna práva vyhrazena. D-Cubed 3D DCM Siemens Industry Software Limited. Všechna práva vyhrazena. D-Cubed PGM Siemens Industry Software Limited. Všechna práva vyhrazena. D-Cubed CDM Siemens Industry Software Limited. Všechna práva vyhrazena. D-Cubed AEM Siemens Industry Software Limited. Všechna práva vyhrazena. Součásti tohoto softwaru Geometric Ltd. Součásti tohoto softwaru zahrnují PhysX by NVIDIA, Součásti tohoto softwaru Luxology, LLC. Všechna práva vyhrazena, patenty čekají na vyřízení. Součásti tohoto softwaru DriveWorks Ltd. 2011, Microsoft Corporation. Všechna práva vyhrazena. Obsahuje technologii Adobe PDF Library Copyright Adobe Systems Inc. a držitelé její licence. Všechna práva vyhrazena. Chráněno patenty USA , , , , , ; probíhá vyřizování dalších patentů. Adobe, logo Adobe, Acrobat, logo Adobe PDF, Distiller a Reader jsou registrovanými ochrannými známkami nebo ochrannými známkami společnosti Adobe Systems Inc. v USA a dalších zemích. Další informace o autorských právech na software DS SolidWorks najdete v části Nápověda > O aplikaci SolidWorks. 4

5 Autorská práva pro produkty SOLIDWORKS Simulation Části tohoto softwaru 2008, Solversoft Corporation. PCGLSS Computational Applications and System Integration Inc. Všechna práva vyhrazena. Autorská práva pro produkt SOLIDWORKS PDM Professional Outside In Viewer Technology, Oracle 2011, Microsoft Corporation. Všechna práva vyhrazena. Autorská práva pro produkty edrawings Součásti tohoto softwaru Tech Soft 3D. Části tohoto softwaru Jean-Loup Gailly and Mark Adler. Součásti tohoto softwaru Dconnexion. Součásti tohoto softwaru Open Design Alliance. Všechna práva vyhrazena. Části tohoto softwaru Spatial Corporation. Software edrawings for Windows je částečně založen na práci Independent JPEG Group. Součásti softwaru edrawings for ipad , Silicon Graphics Systems, Inc. Součásti softwaru edrawings for ipad Apple Computer Inc. Autorská práva pro produkty SOLIDWORKS PCB Součásti tohoto softwaru 2016 Altium Limited. 5

6 Úvod Tato příručka popisuje nové a změněné funkce softwaru SOLIDWORKS PDM ve verzi Komu je kniha určena Je určena pro pokročilé uživatele softwaru SOLIDWORKS PDM. 6

7 1 SOLIDWORKS PDM Software SOLIDWORKS PDM je nabízen ve dvou verzích. SOLIDWORKS PDM Standard, který je součástí SOLIDWORKS Professional a SOLIDWORKS Premium, a je dostupná jako samostatná licence k zakoupení pro uživatele bez SOLIDWORKS. Nabízí standardní funkce pro správu dat pro malý počet uživatelů. SOLIDWORKS PDM Professional je kompletní řešení pro správu dat pro malý až velký počet uživatelů, dostupné jako samostatně prodávaný produkt. Tato kapitola obsahuje následující témata: Přidávání vlastních sloupců Změna kategorie odevzdaného souboru Ovládání oprávnění ke stahování pro uživatele a skupiny Kopírování oprávnění skupiny a členů skupiny Generování souborů 3D PDF SOLIDWORKS MBD Přepsání nejnovější verze Vylepšení náhledu Kvalitativní vylepšení v SOLIDWORKS PDM Vylepšení zobrazení stromu referencí Vrácení zpět souboru s odkazy Vyhledávání místních souborů Kompatibilita opravy Service Pack klienta a serveru SOLIDWORKS PDM Doplňkový modul SOLIDWORKS pro úlohy PDF Vylepšení aplikace SOLIDWORKS PDM Web2 Viewer Replikace databáze úschovny Přidávání vlastních sloupců Funkce Vlastní sloupec byla rozšířena na dialogy Provést přechod (změna stavu) a Načíst. Postup přidání vlastních sloupců: 1. Proveďte jednu z následujících operací: Klikněte pravým tlačítkem na jakékoliv záhlaví sloupce a vyberte Více. Klikněte pravým tlačítkem kamkoli do dialogového okna a vyberte Sloupce > Více. 2. Vyberte sloupce k zobrazení. Přidané vlastní sloupce se zobrazují alfabeticky na pravé straně výchozích sloupců. Vlastní sloupce můžete řadit, změnit jejich velikost a pořadí. SOLIDWORKS PDM tato nastavení ukládá pro jednotlivé uživatele. 7

8 Změna kategorie odevzdaného souboru Správce může změnit kategorii odevzdaného souboru pomocí některé z následujících akcí: Vyberte soubor a klepněte na Změnit > Změnit kategorii. Klepněte pravým tlačítkem na soubor a pak klepněte na Změnit kategorii. Ovládání oprávnění ke stahování pro uživatele a skupiny V klientu Web2 mohou správci určovat oprávnění ke stahování pro uživatele a skupiny přidáním následujících nastavení do uzlu <configuration> souboru Web.config: <vaultsettings> <vault name="epdm" defaultdelimiter=" " denydownloadgroups="group1"> <user name="admin" denydownload="false"/></vault> <user name="user1" denydownload="true"/></vault> </vaultsettings> Nastavení úschovny name defaultdelimiter denydownloadgroups Název úschovny. Vytvořte samostatnou část <vaultsettings> pro každou úschovnu, která potřebuje řízení oprávnění ke stahování. Oddělovač používaný k oddělení samostatných názvů skupin v nastavení denydownloadgroups. Výchozí oddělovač je. Skupiny, které mají zakázáno stahování v určené úschovně. Názvy skupin je potřeba oddělit pomocí oddělovače určeného v nastavení defaultdelimiter. Uživatelské nastavení name Přihlašovací jméno uživatele. Vytvořte vlastní uzel <user> pro každého uživatele. denydownload Zakázání oprávnění ke stahování pro uživatele z určené úschovny. Pokud je nastaveno na false, může uživatel stahovat soubory. Pokud je nastaveno na true, nemůže uživatel stahovat soubory. Uživatel nemůže stahovat soubory, pokud má zakázaný přístup jako člen skupiny nebo jako uživatel. 8

9 Kopírování oprávnění skupiny a členů skupiny Správci mohou kopírovat oprávnění skupiny a členy skupiny z existující skupiny při vytváření nové skupiny a při importu ze služby Active Directory. Postup kopírování oprávnění skupiny a členů skupiny: 1. Klikněte pravým tlačítkem na Skupiny a vyberte Nová skupina. 2. V dialogovém okně Název skupiny zadejte název. 3. V dialogu Kopírovat ze skupiny vyberte zdrojovou skupinu. 4. Vyberte Kopírovat oprávnění a/nebo Kopírovat členy. 5. Klikněte na Další a pak na OK. Generování souborů 3D PDF SOLIDWORKS MBD Zákazníci SOLIDWORKS PDM Professional, kteří používají funkcionalitu SOLIDWORKS MBD, mohou automaticky generovat výstup 3D PDF SOLIDWORKS MBD s použitím úlohy Převod. To vám pomáhá definovat, organizovat a publikovat 3D informace o výrobě a produktu (PMI) včetně dat 3D modelu ve formátech souborů podle průmyslových standardů. Tato funkce vylepšuje integraci mezi SOLIDWORKS PDM a SOLIDWORKS MBD. Postup generování souborů 3D PDF SOLIDWORKS MBD: 1. V nástroji pro správu v levém podokně dialogu Převod Vlastnosti klikněte na Nastavení převodu. 2. Nastavte Formát výstupního souboru na 3D PDF - MBD (*.pdf). Sestava nebo Díl Záložky Sestava a Díl umožňují definovat motivy a pohledy pro publikování ve výstupu. Motiv pro SW Assembly nebo Motiv pro SW Part Cesta k motivu 3D PDF Cesta k souboru motivu. Pokud se soubor motivu nachází v úschovně, je potřeba ho před provedením úlohy načíst do mezipaměti. Pokud se soubor motivu nachází mimo úschovnu, musí být přístupný pro hostitele úloh. Povolit uživateli změnit složku motivu Umožňuje uživatelům měnit cestu souboru motivu během provádění úlohy. 9

10 Vybrat pohledy k zahrnutí 3D pohledy (Výchozí.) Zahrne všechny zachycené 3D pohledy kromě aktuálního pohledu modelu do výstupního souboru. Primární pohledy Umožňuje vybrat primární pohledy, jako je přední, horní a zadní, které mají být zahrnuty ve výstupním souboru. Umožnit uživateli změnit toto nastavení Umožňuje uživatelům měnit nastavení pohledů během provádění úlohy. Přepsání nejnovější verze SOLIDWORKS PDM umožňuje uživatelům přepsat nejnovější verzi souboru při operacích odevzdání a změny stavu. Tím se výrazně sníží počet archivů. Předtím SOLIDWORKS PDM vytvořil novou verzi souboru při každé změně souboru nebo jeho metadat. Mezi obvyklé scénáře použití patří: Každodenní odevzdávání. Oprava překlepu. Aktualizace odkazů potomků odkazovaného souboru na nejnovější verzi. Upgrade nejnovější verze souboru, aby odpovídala aktuální verzi SOLIDWORKS. Aktualizace metadat prostřednictvím akce přechodu Nastavit proměnnou. Jakékoli menší změny, u kterých se uchovává příznak opravy v nejnovější verzi. Správci mohou umožnit uživatelům přepsat verzi souboru poskytnutím oprávnění pro přepsání složky a oprávnění pro stav. Funkce přepsání verze je podporována pro dokumenty nebo soubory. Rovněž podporuje přechody, které jsou aktivovány klientem Web2. Není podporována pro: Položky. Pojmenované kusovníky. Verze souborů, které mají nastaveny přiřazené položky na Automaticky aktualizovat. Soubory odevzdané prostřednictvím klienta Web2. Změny uživatelského rozhraní v souvislosti s funkcí přepsání verze Mnoho uživatelských rozhraní bylo změněno v souvislosti s funkcí přepsání verze. Dialog Odevzdat zobrazuje sloupec Přepsat aktuální verzi. Tato možnost je ve výchozím nastavení vypnuta. Můžete ji vybrat, pouze pokud je vybrána možnost Odevzdat. Pokud chcete přepsat všechny soubory, klikněte pravým tlačítkem na dialogové okno a vyberte Přepsat aktuální verzi všech souborů nebo stiskněte Ctrl+R. 10

11 Když vyberete možnost Přepsat aktuální verzi, aktualizuje se sloupec Nová verze na hodnotu aktuální verze. Dialogové okno Vlastnosti přechodu zobrazuje zaškrtávací pole Při odevzdávání přepíše poslední verzi. Správci mohou nastavit akci přepsání verze při provedení přechodu. V dialogu Odevzdat soubor akce Dispatch se zobrazuje zaškrtávací pole Přepsat aktuální verzi. Přepsání verze není dostupné v akci Dispatch pokud: Přihlášený uživatel nemá oprávnění pro přepsání složky nebo oprávnění pro stav. Verze souborů mají nastaveny přiřazené položky na Automaticky aktualizovat. V dialogu Historie se zobrazuje ikona, po které následuje Odevzdáno s přepsáním verze v části Událost pro aktuální verzi. U přepsané verze se aktualizuje ikona na ikonu indikující, že archiv souboru související s událostí historie byl přepsán nejnovější událostí. Pokud budete mít verzi souboru v mezipaměti a jiný uživatel tuto verzi soubor přepíše na jiném počítači: Sloupec Číslo verze v průzkumníku souborů se zobrazí jako -/aktuální verze. Pokud vyberete tento soubor, ikona se aktualizuje na záložce Verze a stav Místní verze se aktualizuje na Místní verze byla přepsána. Ikona rychlé informace o dílčí položce v doplňkovém modulu SOLIDWORKS PDM se zobrazí jako. Ve sloupci Číslo verze se zobrazí -/aktuální verze s názvem souboru a číslem verze tučným písmem. Pokud je s přepsanou verzí zdrojového souboru spojen pojmenovaný kusovník, ikona na záložce Kusovník se zobrazí jako. V nástroji pro správu se v dialogovém okně Vlastnosti pro uživatele na stránce Varování operace Odevzdání zobrazí varování Místní verze byla přepsána. Správci mohou nastavit toto varování za účelem pozastavení odevzdávání rodičovského souboru, který má přepsané odkazy. 11

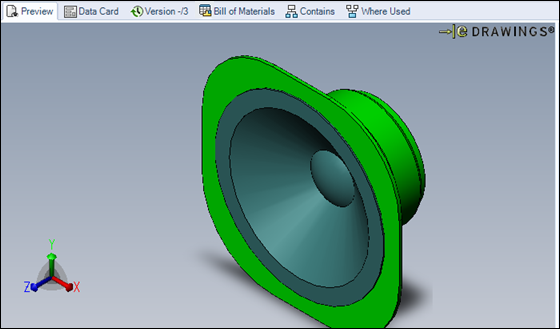

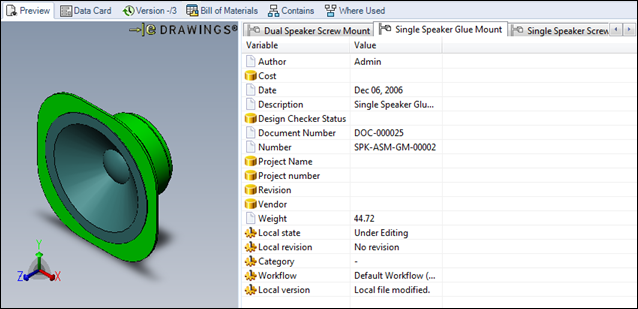

12 Vylepšení náhledu Při náhledu souborů SOLIDWORKS v Průzkumníku Windows (záložka Náhled) nabízí SOLIDWORKS PDM více funkcí a ovládacích prvků. Vylepšení prohlížeče vám umožňují: Přepnout rozložený pohled kliknutím na Rozložit. Vypnout zobrazení podrobností karty na záložce Náhled Průzkumníka Windows, Průzkumníka položek a Prohlížeče souborů. To vám umožňuje zobrazit náhled edrawings v celé oblasti náhledu. Možnost Náhled karty je ve výchozím nastavení zapnuta. Postup jejího vypnutí: V Průzkumníku Windows klikněte na Zobrazit > Náhled karty. V Prohlížeči souborů klikněte na Zobrazit > Zobrazit soubor > Náhled karty. V Průzkumníku položek klikněte na Zobrazit > Náhled karty. Software SOLIDWORKS PDM je ve výchozím nastavení nakonfigurován na barvu pozadí a barvu zvýraznění, které jsou uloženy v plné verzi prohlížeče edrawings. Náhled karty zapnuto 12

13 Náhled karty vypnuto Kvalitativní vylepšení v SOLIDWORKS PDM Můžete přesunout soubor prostřednictvím příkazu Přesunout/přejmenovat soubor v akci Dispatch. Předtím jste mohli pouze kopírovat, odstranit a přejmenovat soubor. Úloha Převod podporuje použití proměnných datové karty souboru v názvu výstupního souboru. Vstupní vzorce pro pole Upravit karty vyhledávání se aktualizují při zadání nových hodnot do připojených polí v Průzkumníku Windows. Například: Ve vyhledávací kartě můžete přidat pole pro úpravy, připojit ho k proměnné Projekt a přidat Vstupní vzorec jako PRJ<číslo>. Při vyhledávání v Průzkumníku Windows a zadání hodnoty proměnné Číslo na vyhledávací kartě se vyvolá vstupní vzorec a zobrazí PRJ, po kterém následuje hodnota proměnné Číslo. Tlačítko Obnovit vše v dialozích Kopírovat strom a Přesunout strom obnoví všechna nastavení na výchozí hodnoty. Předtím se tlačítko Obnovit vše používalo pouze k obnovení výchozích nastavení možností Cesta cílové složky a Název cílového souboru. Můžete vypnout zobrazení místního okna s informacemi o uživateli v Průzkumníku Windows při najetí myší na jméno uživatele ve sloupci Vyzvednutý uživatelem. Pokud chcete vypnout zobrazení okna, v nástroji pro správu na stránce Průzkumník uživatelského nastavení zrušte zaškrtnutí možnosti Zobrazit místní okno s informacemi o uživateli. Vylepšení zobrazení stromu referencí SOLIDWORKS PDM zobrazuje vylepšený strom referencí se vztahy potomků rodičů. Dialogy Načíst, Nastavit opravu, Provést přechod (Změna stavu), Kopírovat strom a Přesunout strom a záložka Obsahuje zobrazují strom odkazů s pouze jedním uzlem pro vybraný soubor, který se zobrazuje ve vrcholu stromu. 13

14 Vztah potomka a rodiče se zobrazuje s názvem souboru v modrém a šipkou nahoru. Pokud vybraný výkres obsahuje více odkazů, zobrazí se vztah potomek rodič ve stromu referencí vícekrát. SOLIDWORKS PDM 2017 SOLIDWORKS PDM

15 Vrácení zpět souboru s odkazy V SOLIDWORKS PDM je zdokonalena funkce Vrácení zpět, která efektivněji zvládá přesměrování odkazů a vrácení zpět. Postup vrácení zpět souboru společně s jeho odkazy: Uživatelé potřebují mít oprávnění Vrátit zpět pro složku. Vybraný soubor a veškeré jeho odkazy na rodiče musí být v odevzdaném stavu. Vracená cílová verze se nesmí nacházet v rezervním úložišti. Můžete vrátit zpět rodičovský soubor s jeho odkazy na potomky a soubory označenými jako podřazený-rodič (například soubory výkresů) na předchozí stav Jako vytvořené. Při vracení zpět odkazů potomků (jako je soubor dílu), můžete přesměrovat odkazy rodičů vrácených verzí na cílovou verzi. Předtím nebylo možné vrátit zpět soubor se všemi jeho odkazy a rodičovské odkazy byly odstraněny. Po vrácení zpět SOLIDWORKS PDM resetuje odkazované konfigurace souborů. Pokud stejná konfigurace je: Dostupná v cílové verzi odkazy budou zachovány pro tuto konfiguraci. Není dostupná v cílové verzi odkazy budou přesměrovány na poslední aktivní (naposledy uloženou) konfiguraci cílové verze. Funkce přesměrování odkazů a vrácení zpět souboru s odkazy není podporována u položek. Vrácení struktury souboru Postup vrácení struktury souboru: 1. V dialogovém okně Historie vyberte událost pro vrácení a klikněte na Vrátit zpět. 2. Klikněte na Pokračovat ve vracení zpět. SOLIDWORKS PDM vybere nadřízený soubor a odkazy, které mají stejné události jako odkazovaná verze pro vrácení. V dialogu Vrátit zpět můžete vybrat jiné odkazy pro vrácení zpět a Bod vrácení. SOLIDWORKS PDM u možnosti Přesměrovat nadřazené reference souboru určeného k vrácení zpět vybere Ano, aby se přesměrovaly odkazy. 3. V části Komentáře k vrácení zpět zadejte komentář. 4. Klikněte na Pokračovat. Zobrazí se seznam odkazovaných souborů, pro které jsou přesměrovány nebo odstraněny odkazy. 5. Kliknutím na tlačítko Vrátit zpět potvrdíte operaci. Dialogové okno Vrátit zpět Dialog Vrátit zpět umožňuje vrátit zpět soubor s odkazy nebo bez. Odkazy na rodiče můžete přesměrovat nebo je odstranit. 15

16 Postup otevření dialogu Vrátit zpět: 1. V dialogovém okně Historie vyberte událost pro vrácení a klikněte na Pokračovat ve vracení zpět. 2. Klikněte na Pokračovat. Nastavení Další upozornění / Předchozí upozornění Zobrazit všechny úrovně Vybrat soubory Zobrazí se pouze tehdy, když jsou ve sloupci Varování uvedena varování. V seznamu souborů aktivuje následující soubor s upozorněním nebo předchozí soubor s upozorněním. Zobrazí reference souborů pro celou hierarchii souborů (Zobrazit všechny úrovně) nebo pouze pro nejvyšší úroveň hierarchie (Jen nejvyšší úroveň). Zobrazí dialogové okno Vybrat soubory, ve kterém můžete zadat zástupné znaky pro výběr souborů. 16

17 Otevřít seznam souborů Možnost Otevřít vše otevře seznam souborů v aplikaci Microsoft Excel jako soubor CSV. Možnost Otevřít viditelné otevře seznam viditelných souborů v aplikaci Excel jako soubor CSV. Uložit seznam souborů Možnost Exportovat vše exportuje seznam všech souborů jako soubor.txt s čárkou jako oddělovačem. Možnost Exportovat viditelné exportuje seznam viditelných souborů jako soubor.txt s čárkou jako oddělovačem. Soubory pro vrácení zpět Typ Název souboru Varování Vrácení zpět Když přesunete kurzor na ikonu typu souboru, zobrazí miniaturu s náhledem souboru. Zobrazí soubor pro vrácení zpět a jeho odkazované soubory (pokud existují). Zobrazí varování, pokud není splněna některá z podmínek vrácení zpět. Zobrazí vybraný nadřízený soubor a jeho odkazy, které mají stejnou opravu, přechod nebo odevzdání. Můžete vybrat nebo zrušit výběr souborů pro vrácení zpět. 17

18 Bod pro vrácení zpět Kliknutím na některý bod pro vrácení zpět si zobrazíte seznam Událostí v historii souboru pro cílovou verzi. Výchozí vybraný Bod vrácení je zvýrazněn modře. Když změníte toto nastavení, řádky se zvýrazní žlutě. Bod vrácení je nastaven na: Setting Není nastaven bod vrácení Interní součást Pokud soubory nejsou vybrány pro vrácení zpět. Když vyberete soubor pro vrácení zpět, SOLIDWORKS PDM nastaví Bod vrácení na nejvyšší platnou událost v cílové verzi. Pokud nadřízený soubor obsahuje interní součást, bude součást vybrána nebo nevybrána pro vrácení společně s nadřízeným souborem. Interní součásti nelze vybrat nebo zrušit explicitně. SOLIDWORKS PDM se snaží přiřadit podřízené soubory k událostem oprav, přechodů nebo odevzdání nadřízeného souboru, u kterého se aktivovalo vrácení. Jakákoli změna Bodu vrácení nadřízeného souboru přepočítá výchozí body pro vrácení pro podřízené soubory ve stromu. Místní verze Verze Zobrazí místní verzi a nejnovější verzi jako místní verzi / nejnovější verzi souboru. Zobrazí odkazovanou verzi / nejnovější verzi souboru. Soubor bude vrácen zpět z nejnovější verze na poslední odkazovanou verzi. Vyzvednutý uživatelem Vyzvednutý v Zobrazí jméno uživatele, který vyzvedl soubor. Prázdné, pokud je soubor odevzdaný. Zobrazí počítač a místní složku, ve které je soubor vyzvednutý. Prázdné, pokud soubor není vyzvednutý. Nalezeno v Stav Zobrazí složku úschovny obsahující tento soubor. Zobrazí aktuální stav souboru. 18

19 Přesměrovat odkazy na rodiče souboru vraceného zpět Ano No Výchozí. Přesměruje odkazy na rodiče verzí vrácených zpět. Odstraní odkazy na rodiče verzí vrácených zpět. Komentáře k vrácení zpět Umožňuje zadat komentář pro vrácení zpět. Pokračovat Umožňuje zobrazit přesměrované nebo odstraněné odkazy souborů verze vracené zpět. Zpracování odkazů na rodiče V závislosti na výběru možnosti Přesměrovat odkazy na rodiče souboru vraceného zpět v dialogu Vrátit zpět, budou odkazy na rodiče vracených verzí potomků přesměrovány nebo odstraněny. Otevřít seznam souborů Uložit seznam souborů Soubor pro vrácení Nadřazený soubor Odkazování verze nebo verzí Relativní cesta souboru Vrácení zpět Exportuje podrobnosti do aplikace Microsoft Excel jako soubor CSV. Uloží podrobnosti jako textový soubor. Vypíše soubor pro vrácení. Vypíše všechny názvy odkazovaných souborů rodičů souboru pro vrácení zpět. Zobrazí ovlivněné verze rodičovského souboru oddělené středníky. Zobrazí cestu souboru ke kořenové úschovně. Vrácení zpět vybraných souborů. Vyhledávání místních souborů Můžete hledat místní soubory, které jsou přidány do úschovny v offline režimu. Když chcete hledat soubory v Průzkumníku souborů, klepněte pravým tlačítkem do složky a potom klepněte na Prohledat místní soubory. V nástroji pro správu na stránce Nabídky mohou správci upravit možnost nabídky Prohledat místní soubory, aby se zobrazovala uživatelům při prohlížení souborů v Průzkumníku Windows. 19

20 Kompatibilita opravy Service Pack klienta a serveru SOLIDWORKS PDM SOLIDWORKS PDM umožňuje používat rozdílné verze opravy service pack mezi klientskými a serverovými součástmi v rámci stejné hlavní verze. Předtím bylo vyžadováno, aby klientské a serverové součásti měli stejnou hlavní verzi a opravu service pack. Doplňkový modul SOLIDWORKS pro úlohy PDF SOLIDWORKS PDM Professional poskytuje doplňkový modul pro úlohy, který umožňuje převádět soubory Microsoft Office a soubory formátu DWG/DXF na soubory PDF. Doplňkový modul SOLIDWORKS pro úlohy PDF poskytuje následující úlohy: Úloha Office do PDF DraftSight do PDF Převádí soubory Microsoft Word, Excel a PowerPoint. Převádí soubory formátu DWG/DXF. Pro převod souborů do formátu PDF je potřeba, aby hostitel úloh měl instalován následující součásti: Systém Microsoft Office 2010 nebo novější pro soubory Microsoft Office SOLIDWORKS DraftSight Professional/Premium pro soubory formátu DWG/DXF Aby se úloha Z DraftSight do PDF dokončila, je potřeba na vyhrazeném hostiteli úloh zakázat Doplňkový modul SOLIDWORKS PDM pro DraftSight. Otevření doplňkového modulu SOLIDWORKS pro úlohy PDF Postup otevření doplňkového modulu SOLIDWORKS pro úlohy PDF: 1. V nástroji pro správu načtěte SWPDFTaskAddIn. a) Klikněte pravým tlačítkem v úschovně a vyberte možnost Import. b) V dialogu přejděte do složky písmeno jednotky:\default Data. c) Vyberte soubory Draftsight_to_PDF_gb.cex a Office_To_PDF_gb.cex a klikněte na Otevřít. 2. Zkontrolujte, že je v klientském počítači povoleno spouštění Doplňkového modulu SOLIDWORKS pro úlohy PDF. 3. Nakonfigurujte úlohy. Konfigurace úlohy Z Office do PDF Správci mohou nakonfigurovat úlohu Z Office do PDF pro převod souborů Microsoft Office na soubory PDF. 20

21 Postup konfigurace úlohy Z Office do PDF: 1. V nástroji pro správu rozbalte položku Úlohy a poklepejte na možnost Z Office do PDF. 2. V dialogovém okně vyberte jako Doplňkový modul Doplňkový modul SOLIDWORKS pro úlohy PDF. 3. V levém panelu nastavte možnosti. Možnost Metoda spuštění Příkaz nabídky Karta souboru Detaily výstupního souboru PDF Možnosti Office Oprávnění Oznámení o úspěchu a Oznámení o chybě Vyberte počítače, které mohou provádět úlohu. Určete, zda a jak se bude příkaz zobrazovat uživatelům v Průzkumníku souborů. Umožňuje mapovat proměnné z datové karty zdrojového souboru na datovou kartu výstupního souboru nebo přidat Volný text na datovou kartu výstupního souboru. Určuje název a umístění výstupního souboru PDF. Určení nastavení pro soubory Microsoft Word, Excel a PowerPoint. Umožňuje vybrat uživatele a skupiny, kteří smějí úlohu inicializovat. Výběr uživatelů a skupin, kteří obdrží oznámení. Vlastnosti Z Office do PDF Karta souboru Stránka Karta souboru dialogového okna Vlastnosti Z Office do PDF umožňuje zadat mapování proměnných z karty dat zdrojového souboru na kartu dat výstupního souboru. Postup zobrazení stránky Vlastnosti Z Office do PDF Karta souboru: 21

22 1. Rozbalte uzel Úlohy a poklepejte na Z Office do PDF. 2. V levém podokně klikněte na Karta souboru. Možnost Seznam proměnných Zdrojová proměnná Proměnná použitá na kartě dat zdrojového souboru. Cílová proměnná Proměnná na kartě dat výstupního souboru namapovaná na zdrojovou proměnnou. Přidat proměnnou Odstranit proměnnou Aktivuje část Vybraná proměnná, kde můžete zadat mapování proměnných. Odstraní mapování vybrané proměnné. Vybraná proměnná Nastaví mapování proměnné. Možnost Zdrojová proměnná Volný text Cílová proměnná Proměnná použitá na kartě dat zdrojového souboru. Text, který se zobrazí v cílové proměnné, pokud je jako zdroj vybrán Volný text. Proměnná na kartě dat výstupního souboru. Vlastnosti Z Office do PDF Detaily výstupních souboru PDF Na stránce Detaily výstupního souboru PDF v dialogovém okně Vlastnosti Z Office do PDF můžete nastavit základní vlastnosti souboru PDF, jako je výchozí cesta a cesta protokolu úschovny. Postup zobrazení stránky Vlastnosti Z Office do PDF Detaily výstupního souboru PDF: 1. Rozbalte uzel Úlohy a dvakrát klikněte na Z Office do PDF. 2. V levém podokně klikněte na Detaily výstupního souboru PDF. 22

23 Možnost Složka primárního výstupu Výchozí cesta Umístění, do kterého se ukládají převedené soubory PDF. Vytvořte cestu k výstupnímu souboru tak, že zadáte statický text a po klepnutí na ikonu dynamických proměnných: vyberete z následujících Název zdrojového souboru Přípona zdrojového souboru Cesta zdrojové složky Cesta kořenové složky úschovny Oprava zdrojového souboru Verze zdrojového souboru Stav pracovního postupu zdrojového souboru Dnešní datum Proměnné Příklad v dialogu ukazuje formát aktuálně vybraného souboru a cestu k němu. Umožnit uživateli změnit výstupní složku Umožňuje uživatelům měnit výstupní cestu při provádění úlohy. Složka sekundárního výstupu Vytvořte odkaz mezi cílovým a zdrojovým souborem Zpracování duplicitních názvů souboru Sekundární umístění pro ukládání převedených souborů PDF. Vytvořte cestu k výstupnímu souboru tak, že zadáte statický text a po kliknutí na ikonu dynamických proměnných. vyberete z dostupných Příklad v dialogu ukazuje formát aktuálně vybraného souboru a cestu k němu. Když je tato možnost vybrána, obsahuje cílový soubor odkaz na zdrojový. Chcete-li odkaz zobrazit, vyberte výstupní soubor v Průzkumníku souborů a přejděte na záložku Obsahuje. Nahradit stávající soubory Pokud již existuje soubor stejného názvu, přepíše se. Vytvořit nové verze stávajících souborů Pokud již existuje soubor stejného názvu, vytvoří se nová verze souboru. 23

24 Možnost Nastavení protokolování Cesta protokolu úschovny Klikněte na Procházet pro vytvoření cesty protokolu úschovny. Upřesňující skriptovací možnosti Zobrazí se dialogové okno Upřesňující skriptovací možnosti, kde můžete: Upravit řídicí skript úlohy v jazyce Visual Basic. Změnit typ uživatelského rozhraní použitého úlohou. Vlastnosti Z Office do PDF Možnosti Office Stránku Možnosti Office dialogu Vlastnosti Z Office do PDF můžete použít k nastavení možností pro soubory Microsoft Word, Excel a PowerPoint. Postup zobrazení stránky Vlastnosti Z Office do PDF Možnosti Office: 1. Rozbalte uzel Úlohy a dvakrát klikněte na Z Office do PDF. 2. V levém podokně klikněte na Možnosti Office. Možnost Word Výběr stránky Všechny stránky Vybere všechny stránky pro převod. Stránky od Vybere stránky v rozsahu. Vlastnosti dokumentu Zahrne vlastnosti dokumentu. y dokumentu Zahrne popisy dokumentu. Umožnit uživateli změnit nastavení exportu Umožňuje uživatelům změnit nastavení exportu. 24

25 Možnost Excel Výběr listu Všechny listy / Celý sešit Vybere všechny listy pro převod. Listy od Vybere listy v rozsahu. Vlastnosti dokumentu Zahrne vlastnosti dokumentu. Ignorovat existující oblasti tisku v listu Ignoruje oblasti tisku v listech pro převedení celého listu. Umožnit uživateli změnit nastavení exportu Umožňuje uživatelům změnit nastavení exportu. PowerPoint Výběr snímku Všechny snímky Vybere všechny snímky pro převod. Snímky od Vybere snímky v rozsahu. Umožnit uživateli změnit nastavení snímků Umožňuje uživatelům změnit nastavení snímků. Vlastnosti dokumentu Zahrne vlastnosti dokumentu. Posuvníky rámců Zahrne posuvníky rámců. Zahrnout skryté snímky Zahrne skryté snímky. Umožnit uživateli změnit nastavení exportu Umožňuje uživatelům změnit nastavení exportu. 25

26 Konfigurace úlohy Z DraftSight do PDF Správci mohou nakonfigurovat úlohu Z DraftSight do PDF pro převod souborů DWG/DXF na soubory PDF. Postup konfigurace úlohy Z DraftSight do PDF: 1. Rozbalte Úlohy a poklepejte na Z DraftSight do PDF. 2. V dialogovém okně vyberte jako Doplňkový modul Doplňkový modul SOLIDWORKS pro úlohy PDF. 3. V levém panelu nastavte možnosti. Možnost Metoda spuštění Příkaz nabídky Karta souboru Detaily výstupního souboru PDF Nastavení převodu Oprávnění Oznámení o úspěchu a Oznámení o chybě Vyberte počítače, které mohou provádět úlohu. Určete, zda a jak se bude příkaz zobrazovat uživatelům v Průzkumníku souborů. Umožňuje mapovat proměnné z datové karty zdrojového souboru na datovou kartu výstupního souboru nebo přidat Volný text na datovou kartu výstupního souboru. Určuje název a umístění výstupního souboru PDF. Určení nastavení pro soubory DWG/DXF. Umožňuje vybrat uživatele a skupiny, kteří smějí úlohu inicializovat. Výběr uživatelů a skupin, kteří obdrží oznámení. Vlastnosti Z DraftSight do PDF Karta souboru Stránka Karta souboru dialogového okna Vlastnosti Z DraftSight do PDF umožňuje zadat mapování proměnných z karty dat zdrojového souboru na kartu dat výstupního souboru. Postup zobrazení stránky Vlastnosti Z DraftSight do PDF Karta souboru: 1. Rozbalte uzel Úlohy a poklepejte na Z DraftSight do PDF. 2. V levém podokně klikněte na Karta souboru. 26

27 Možnost Seznam proměnných Zdrojová proměnná Proměnná použitá na kartě dat zdrojového souboru. Cílová proměnná Proměnná na kartě dat výstupního souboru namapovaná na zdrojovou proměnnou. Přidat proměnnou Odstranit proměnnou Aktivuje část Vybraná proměnná, kde můžete zadat mapování proměnných. Odstraní mapování vybrané proměnné. Vybraná proměnná Nastaví mapování proměnné. Možnost Zdrojová proměnná Volný text Cílová proměnná Proměnná použitá na kartě dat zdrojového souboru. Text, který se zobrazí v cílové proměnné, pokud je jako zdroj vybrán Volný text. Proměnná na kartě dat výstupního souboru. Vlastnosti Z DraftSight do PDF Detaily výstupního souboru PDF Na stránce Detaily výstupního souboru PDF v dialogovém okně Vlastnosti Z DraftSight do PDF můžete nastavit základní vlastnosti souboru PDF, jako je výchozí cesta a cesta protokolu úschovny. Postup zobrazení stránky Vlastnosti Z DraftSight PDF Detaily výstupního souboru PDF: 1. Rozbalte uzel Úlohy a poklepejte na Z Draftsight do PDF. 2. V levém podokně klikněte na Detaily výstupního souboru PDF. 27

28 Možnost Složka primárního výstupu Výchozí cesta Umístění, do kterého se ukládají převedené soubory PDF. Vytvořte cestu k výstupnímu souboru tak, že zadáte statický text a po klepnutí na ikonu dynamických proměnných: vyberete z následujících Název zdrojového souboru Přípona zdrojového souboru Cesta zdrojové složky Cesta kořenové složky úschovny Oprava zdrojového souboru Verze zdrojového souboru Stav pracovního postupu zdrojového souboru Dnešní datum Proměnné Příklad v dialogu ukazuje formát aktuálně vybraného souboru a cestu k němu. Umožnit uživateli změnit výstupní složku Umožňuje uživatelům měnit výstupní cestu při provádění úlohy. Složka sekundárního výstupu Vytvořte odkaz mezi cílovým a zdrojovým souborem Zpracování duplicitních názvů souboru Sekundární umístění pro ukládání převedených souborů PDF. Vytvořte cestu k výstupnímu souboru tak, že zadáte statický text a po klepnutí na ikonu dynamických proměnných. vyberete z dostupných Příklad v dialogu ukazuje formát aktuálně vybraného souboru a cestu k němu. Když je tato možnost vybrána, obsahuje cílový soubor odkaz na zdrojový. Chcete-li odkaz zobrazit, vyberte výstupní soubor v Průzkumníku souborů a přejděte na záložku Obsahuje. Nahradit stávající soubory Pokud již existuje soubor stejného názvu, přepíše se. Vytvořit nové verze stávajících souborů Pokud již existuje soubor stejného názvu, vytvoří se nová verze souboru. 28

29 Možnost Nastavení protokolování Cesta protokolu úschovny Klikněte na Procházet pro vytvoření cesty protokolu úschovny. Upřesňující skriptovací možnosti Zobrazí se dialogové okno Upřesňující skriptovací možnosti, kde můžete: Upravit řídicí skript úlohy v jazyce Visual Basic. Změnit typ uživatelského rozhraní použitého úlohou. Vlastnosti Z DraftSight do PDF Nastavení převodu Použijte stránku Nastavení převodu dialogu Vlastnosti Z DraftSight do PDF k nastavení možností souborů DWG/DXF. Postup zobrazení souborů stránky vlastností Z DraftSight do PDF Nastavení převodu: 1. Rozbalte uzel Úlohy a poklepejte na Z Draftsight do PDF. 2. V levém podokně klikněte na Nastavení převodu. Možnost Přepsat aktuální nastavení DraftSight Listy Přepíše aktuální nastavení aplikace DraftSight a umožňuje uživatelům měnit nastavení. Všechny listy Vybere všechny listy pro převod. Pojmenované listy Výběr pojmenovaných listů. Umožnit uživateli změnit nastavení Umožňuje uživatelům změnit nastavení listů. Formát papíru Norma Umožňuje vybrat velikost listu ze seznamu. Custom Umožňuje nastavit možnosti Šířka, Výška a Jednotky. 29

30 Možnost Vlastnosti dokumentu Zahrne vlastnosti dokumentu. Odkazy zdrojového souboru Použít odkazované verze odkazovaných souborů ("jak sestaveno") Použít poslední verzi odkazovaných souborů Při vyvolání úlohy se použije odkazovaná verze odkazovaných souborů. Při vyvolání úlohy se použije nejnovější verze odkazovaných souborů. Vylepšení aplikace SOLIDWORKS PDM Web2 Viewer SOLIDWORKS PDM Professional zdokonaluje technologii zobrazení v klientu Web2 pro soubory SOLIDWORKS a další běžné typy souborů. Soubory SOLIDWORKS. Můžete si zobrazit dynamický náhled souborů v podporovaných prohlížečích, jako je Microsoft Internet Explorer, Google Chrome, Mozilla Firefox a Apple Safari bez načítání modulů plug-in. Předtím bylo možné zobrazit dynamický náhled souborů pouze v prohlížeči Microsoft Internet Explorer s modulem plug-in edrawings ActiveX. Ostatní běžné typy souborů. Kvalita náhledu se více blíží prohlížení souboru v nativní aplikaci. V klientu Web2 již nelze převádět různé formáty souborů na soubor PDF. 30

31 31

32 Replikace databáze úschovny SOLIDWORKS PDM Professional podporuje replikaci databáze úschovny, která může zvýšit výkon v prostředích s vysokou latencí (typicky více než 50 milisekund) a vysokým vytížením. Správci mohou použít technologii AlwaysOn Availability Groups (AOAG) systému Microsoft SQL Enterprise Edition 2012 nebo vyšší verze. Podrobnosti najdete na stránce Pro každou skupinu dostupnosti uchovává AOAG jednu primární databázi pro čtení a zápis a vícero sekundárních databází pouze pro čtení. Primární server SQL pravidelně aktualizuje sekundární servery SQL. Klient SOLIDWORKS PDM Web2 a klient Web nedokáží využít sekundární databáze. Můžete vytvořit sekundární servery SQL na síti LAN a WAN propojené s primárním serverem SQL. S použitím AOAG dokáže SOLIDWORKS PDM Professional nasměrovat operace čtení na sekundární server SQL. Tím se následujícím způsobem zlepší výkon: Operace čtení jsou přesměrovány na sekundární server SQL, čímž se výrazně sníží zátěž primárního serveru SQL a ten tak může reagovat rychleji a zvládat více práce. Při operacích čtení uživatelé namísto přístupu k primární databázi SQL přistupují k sekundárnímu databázovému serveru SQL. Tím se urychlí operace čtení, jako je procházení složek úschovny a přístup k datovým kartám a informacím Obsahuje a Kde jsou použity. V případě vysoké latence mezi klientem a primárním serverem SQL zlepší lokálně dostupný sekundární server SQL pro klienty výkon operací čtení. Na sekundárních serverech SQL, které mají velmi nízkou latenci vůči primárnímu serveru SQL, se doporučuje používat synchronní režim uložení. Všechny operace zápisu jsou směrovány na primární server SQL. Při přihlášení se uživatel připojuje k: Primárnímu a sekundárnímu serveru SQL, pokud je sekundární server SQL dostupný. Primárnímu serveru SQL, pokud je sekundární server SQL nedostupný. V takovém případě primární server SQL zpracovává veškeré databázové operace pro danou relaci. Konfigurace sekundárních serverů SQL Dialog Konfigurace serveru slouží ke konfiguraci sekundárních serverů SQL. Postup konfigurace sekundárních serverů SQL: 1. V nástroji pro správu rozbalte položku Replikace a klikněte dvakrát na možnost Databáze. 2. V dialogovém okně Databáze klikněte na Přidat server. 3. V dialogu Konfigurace serveru v části Název serveru vyberte název sekundárního serveru SQL. 4. V části Max. prodleva od primárního serveru zadejte hodnotu. 5. Klikněte na Přidat člena pro přiřazení uživatelů a skupin. 6. Klikněte na Testovat nastavení a OK. 32

33 Dialogové okno konfigurace serveru Dialog Konfigurace serveru slouží ke konfiguraci sekundárního serveru SQL. Možnost Název serveru Umožňuje vybrat sekundární server SQL. Tento název musí být jedinečný. Použijte IP adresu, pokud je SOLIDWORKS PDM nakonfigurován na komunikaci s použitím IP adres. Max. prodleva od primárního serveru Maximální přípustná prodleva mezi primárním a sekundárními servery SQL. Tato hodnota může být v rozsahu 1 minuta až 60 minut. Pokud aktuální prodleva překračuje maximální hodnotu, veškeré operace čtení a zápisu budou směrovány výhradně na primární server SQL. Nejsou podporována desetinná čísla, nula a záporné hodnoty. Přidat člena Odstranit člena Testovat nastavení Umožňuje přiřadit uživatele a skupiny k sekundárnímu serveru SQL. Pokud přiřadíte uživatele k databázi prostřednictvím skupiny a uživatel je explicitně přiřazen k jiné databázi, SOLIDWORKS PDM nasměruje uživatele na databázi, ke které je explicitně přiřazen. Pokud uživatele přiřadíte k více sekundárním serverům SQL prostřednictvím skupinového přiřazení nebo explicitně, SOLIDWORKS PDM nasměruje uživatele na databázi, ke které byl naposledy přidán. Umožňuje odstranit vybrané uživatele a skupiny. Ověřuje následující: Název sekundárního serveru SQL je jedinečný. Databáze úschovny na primárním serveru SQL je replikována na sekundární servery SQL. Uživatelské jméno (sa) a heslo primárních a sekundárních serverů SQL jsou stejné. 33
