1 TIA na dosah STEP 7 Basic V11 S firmware V2.0 Duben 2011

2 Ondřej Rakušan SIMATIC S7-1200, S7-200, LOGO! A&D IA AS Siemensova Praha 13 Tel: ondrej.rakusan@siemens.com Web:

3 S přehled Novinky hardware Nová verze Step 7 Basic V11 + firmware 2.0 Nová verze LOGO! 0BA7

4 Pozice S SIMATIC S7-400 Modulární PLC určené pro nejnáročnější aplikace Náročnost aplikace SIMATIC S7-300 SIMATIC S Modulární PLC pro střední a náročnější aplikace Modulární kompaktní PLC pro aplikace menšího rozsahu LOGO! Logický modul pro jednoduché, samostatně stojící spínací aplikace Velikost I/O, Velikost programu, Rychlost, Komunikační možnosti,

5 Porovnání S <> S7-300 S7-1214C vs. S7-313C vs. ET200S Integrované I/O S7-1214C S7-313C 2-DP S7-312 IM151-8 PN/DP CPU digitální Vstupy Výstupy analogové Vstupy Výstupy Max. počet kanálů (lokální) Digitální I/O Analogové I/O Integrované komunikace PN 3-PN MPI, DP MPI, DP Počet zařízení Slave (PN a DP) 8-PN, 8-DP 128-PN, 12-DP 8-DP 16-DP RAM [kb] Load memory [MB] 2MB max. 8MB max. 8MB max. 8MB Rychlost bitových operací. [µs] 0,1 0,1 0,1 0,06 Šířka [mm] x Cena [EUR] 295,00 791,00 297,00 560,00

6 Vysoce modulární PLC ideálně se přizpůsobí vaší aplikaci

7 SIMATIC S pro Mikro Automatizaci a více Nová řídicí jednotka SIMATIC S Nový design a hardwarová struktura Integrované rozhraní PROFINET pro programování, připojení HMI a CPU-CPU komunikaci Výkonné integrované funkce pro technologické aplikace PID, motion controll, čítače, atd Výhody: Jednoduše a levně rozšířitelné Jednoduché propojení mezi STEP 7, HMI a CPU Obsahuje technologické knihovny Nejmenší CPU1211C pouze za 140!!!!

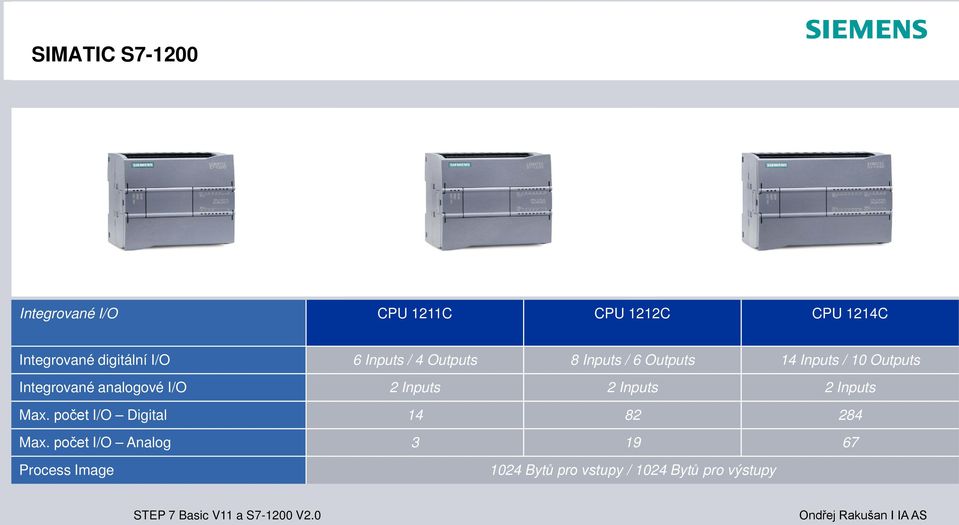

8 SIMATIC S Integrované I/O CPU 1211C CPU 1212C CPU 1214C Integrované digitální I/O 6 Inputs / 4 Outputs 8 Inputs / 6 Outputs 14 Inputs / 10 Outputs Integrované analogové I/O 2 Inputs 2 Inputs 2 Inputs Max. počet I/O Digital Max. počet I/O Analog Process Image 1024 Bytů pro vstupy / 1024 Bytů pro výstupy

9 Nový design a vysoká flexibilita Rozšíření CPU CPU 1211C CPU 1212C CPU 1214C Signální karty (SM) none 2 8 Komunikační modul (CM) nebo komunikační procesor (CP) Signální modul (SB) nebo komunikační modul (CB)

10 SIMATIC S Controller Integrovaná uživatelská paměť CPU 1211C CPU 1212C CPU 1214C Work Memory 25 KB 25 KB 50 KB Load Memory 1 MB 1 MB 2 MB Retentive Memory 2 KB 2 KB 2 KB Bit Memory (M) 4 KB 4 KB 8 KB

11 SIMATIC S Controller Výkon CPU 1211C CPU 1212C CPU 1214C Rychlost vykonávání bitových instrukcí Rychlost přenosu dat typu Word Rychlost matem. operací typu Real 0.1 µs / instrukce 12 µs / instrukce 18 µs / instrukce

12 S přehled Novinky hardware Nová verze Step 7 Basic V11 + firmware 2.0 Nová verze LOGO! 0BA7

13 SIMATIC S Hardware - novinky Nová karta se vstupy na 230V SM 1223 AC/RLY Vlastnosti DI 8 x 120/230 V AC DO 8 x RLY 30 V DC / 250 V AC 2 A Výhody: Možnost využití v instalacích budov atd..

14 SIMATIC S Hardware - novinky Nové karty RTD a TC s vysokým počtem vstupů Vlastnosti SM 1231 RTD (8 x RTD x 16 Bit) SM 1231 TC (8 x TC x 16 Bit) Výhody: Měření teploty pro aplikace s velkým počtem vstupů a výstupů je nyní snadnější s využitím nových karet RTD (Resistance Temperature Detector) a TC (Thermocouple)

15 SIMATIC S Hardware - novinky Nové signální a komunikační moduly Vlastnosti SB 1231 AI (1 x 12 Bit ±10 V DC or 0 20 ma) SB 1231 AI (1 x RTD) SB 1231 AI (1 x TC) CB 1241 RS485 Výhody: Aplikace, které vyžadují dodatečný analogový vstup/výstup, RTD nebo TC vstup lze jednoduše rozšířit pomocí nových signálních modulů Aplikace, které vyžadují sériovou komunikaci..řešení je levný RS 485 komunikační modul

16 Nové komunikační karty PROFIBUS Master / Slave Komunikační karty CM 1241 RS232 CM 1241 RS485 Sériová komunikace 1 x 9-pin D-sub 1 x 9-pin D-sub Komunikační moduly CM PROFIBUS Slave CM PROFIBUS Master PROFIBUS 1 x 9-pin D-sub 1 x 9-pin D-sub Komunikační procesor CP GPRS GPRS Komunikace 1 x SMA konektor 1 x SIM card slot

17 CP Náhrada za GPRS modem SINAUT MD720 + = CP S7-1200

18 SIMATIC S Hardware novinky: CP Režim: SMS Provider Mobil Typy provozních režimů: Telecontrol: S7-200 Machine-to-Machine (M2M): S a CP MD S a CP1242-7

19 SIMATIC S Hardware novinky: CP Režim: Telecontrol Server Basic OPC Server DSL-router pevná IP OPC komunikace OPC-communication GPRS Provider INTERNET S7-200 S a CP MD S a CP1242-7

20 SIMATIC S Hardware novinky: CP Režim: Teleservis INTERNET GPRS Provider Teleservice DSL-router fix IP fix IP fix IP S7-200 TIA Portal V11 S a CP MD S a CP1242-7

21 SIMATIC S Hardware novinky: CP Režim: Machine-to-Machine (M2M) INTERNET GPRS Provider Inter communication fix IP fix IP fix IP S7-200 S a CP MD S a CP1242-7

22 TIA Portal V11- Teleservice Volitelný + Základní = TS Adapter IE Basic modul jednotka Modem RS232 + = GSM ISDN

23 Teleservice Adapter IE Basic Možnosti připojení 1 Potřebný software TIA Portal V11 TIA Portal V11 Analog, ISDN, GSM TS Adapter IE Basic S S7-300 S7-400 HMI Analog, ISDN, GSM

24 Teleservice Adapter IE Basic Podporované funkce Možnosti připojení: Analog, ISDN, GSM Teleservice (Download, monitor, modify) FW update pro PLC Přístup k CPU web server Sm@rt-Services pro HMI Life List Firewall User management / ochrana heslem Call-Back zpětné volání Zasílání přes TS Adapter IE ( FB v CPU) Zasílání SMS pomocí TS Adapter IE (nepřímo přes gateway) Web server v TS Adapter IE SNMP FTP Editace Ethernetových Nodů Interní komunikace (PLC-PLC) VPN

25 SIMATIC HMI Tlačítkový displej KP300 Basic mono PN Novinka KP300 Basic kompletuje portfolio řady Basic Line a je nástupcem TD-panelů řady SIMATIC S7-200 Vlastnosti Vysoké rozlišení (240 X 80 Pixels) Volba barevného LED podsvětlení (bílé, zelené, červené, žluté) Nastavení barev přímo na panelu (system function) 10 funkčních tlačítek S Výhody: Vysoké rozlišení Programově volitelné barevné podsvícení redukuje náklady na hardware alternativa k signálním lampám 10 funkčních tlačítek Klávesnice stejná jako na mobilním telefonu

26 S přehled Novinky hardware Nová verze Step 7 Basic V11 + firmware 2.0 Nová verze LOGO! 0BA7 Firmware V2.0 STEP 7 Basic V11 Nové funkce + =

27 Nová verze STEP 7 Basic V11 + firmware V2.0 Firmware Update Komunikace Calculate Box Automatický převod dat Nepřímé adresování Run Time Meter Multiinstance Data Logging Novinky v V11 SP1 PID Web server

28 Firmware Update Jak nahrát nový firmware do CPU S7-1200? S přehled Novinky hardware Siemens Customer&Support Unzip & Copy SIMATIC MEMORY CARD (24MB) Firmware V2.0 Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server Krok 1 Krok 2 Krok 3 Krok 4 Stažení firmwaru V2.0 ze stránek Siemens Customer&Support nebo Unzip.Zip souboru na SIMATIC MEMORY CARD (24MB) Vložení SIMATIC MEMORY CARD do S zapnutí napájení Vyjmutí karty + zapnutí napájení

29 Nová verze STEP 7 Basic V11 + firmware V2.0 Firmware Update Komunikace Calculate Box Automatický převod dat Nepřímé adresování Run Time Meter Multiinstance Data Logging Novinky v V11 SP1 PID Web server

30 Nové funkce Komunikační možnosti S S přehled Novinky hardware PROFINET Controller S PROFIBUS Master/Slave S Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server PROFINET ET200S 8 Otevřených Ethernet spojení. (T-Blocks) 8 PROFINET IO devices ET200S 1 PG spojení (STEP 7 Basic) 3 OP spojení (Panely, SCADA, atd.) 3 S7-spojení (s PROFIBUS Master modulem) PROFIBUS 16 slave spojení

31 Nové funkce PROFINET I/O S přehled Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server Max. 8 PROFINET devices Podpora všech zařízení na PROFINET, např.: Standardní I/O Siwarex Pohony atd. PROFINET IO PROFINET I/O Controller ET200pro ET200S ET200eco PN

32 Nové funkce PROFIBUS DP S přehled PROFIBUS DP Novinky hardware Nové funkce Firmware update Komunikace Download přes PROFIBUS Max. 16 PROFIBUS slaves PROFIBUS Master S Calculate box Aut. práce s daty Single master Nepřímé adres. Run Time Meter Snap shot Routing S7-300 Data logging V11 SP1 PID Web Server Max. Module: ET200S ET200S Max. 1 PROFIBUS master S Max. 3 PROFIBUS slaves Možná konfigurace RS232, RS485 PROFIBUS Slave ET200S

33 Nové funkce Komunikace S přehled Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server GET PUT Komunikace S7-Komunikace Získání dat (Server) Předání dat (slave) Ethernet Configuration IP_CONFIG Přiřazení IP adresy a PROFINET I/O device name Open Ethernet Communication TUSEND Poslání dat přes Ethernet UDP TURCV Příjem dat přes Ethernet UDP

34 Nové funkce: Připojení jednotky vzdálených vstupů ET 200S S přehled Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server Hands-on

35 Nové funkce: Připojení jednotky vzdálených vstupů ET 200S S přehled Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server Hands-on

36 Nové funkce: Připojení jednotky vzdálených vstupů ET 200S S přehled Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server Hands-on

37 Nové funkce: LIVE Připojení jednotky vzdálených vstupů ET 200S S přehled Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server Hands-on

38 Nové funkce: LIVE Připojení jednotky vzdálených vstupů ET 200S S přehled Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server Hands-on

39 Nové funkce Calculate Box S přehled Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server Výpočet je proveden pro dané vstupy a výstup CALCULATE Box Vložení vzorce Spuštění průvodce

40 Nové funkce Automatický převod formátu dat S přehled Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut.práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server Jednoduchá a rychlá práce s odlišnými typy dat Automatický převod podle největšího formátu dat proměnné (např. INT na Real) ADD Real Automatický převod INT Real Real

41 Nové funkce Nepřímé adresování S přehled Nepřímé adresování, speciálně v LAD a FBD! Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server Field Read/Write Přímo v LAD a FBD

42 Nové funkce Nepřímé adresování S přehled Nepřímé adresování pomocí: FieldRead Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server FieldRead čte data z pole Datový typ: array

43 Nové funkce Nepřímé adresování S přehled Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server Nepřímé adresování, speciálně v LAD a FBD! Čtení a zápis do pole v LAD a FBD přímo! Data block.variable [ control_variable ] Příklad: Field_Data.Numbers[ i ] i := INT (MW10)

44 Nové funkce RTM RunTimeMeter S přehled RTM Run Time Meter je podporován firmwarem S Novinky hardware Uživatelský program Nové funkce Firmware update Komunikace OB Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot T#1d3h20m10s T#1d3h20m11s T#1d3h20m12s RTM store: T#1d3h20m11s Data logging V11 SP1 PID Web Server Mode 0 Mode 1 Funkce Čtení hodnot RTM Start Load memory SIMATIC Memory Card Mode 2 Stop Mode 5 Nastav PV a Start Mode 7 Uložení všech hodnot RTM na MC kartu

45 Nové funkce Snapshot S přehled Využití aktuálních hodnot jako nové inicializační hodnoty Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server Snapshot jak na to?: Nová položka Snapshot Snapshot hodnoty jsou uloženy v offline projektu Snapshot hodnoty mohou být využity jako nové inicializační hodnoty Uložení aktuálních hodnot (Snapshot) Využití nových aktuálních hodnot jako nové inicializační hodnoty pomocí: copy & paste

46 Nové funkce Snapshot S přehled Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server Offline projekt Data_Block_1 Load memory Data_Block_1 Initial value Snapshot Initial value Data_ Download Data_ Upload / Snapshot PLC STOP RUN Work memory Data_Block_1 Current value Cold Inicializace restart Data_

47 Nové funkce Datový záznam (Data Logging) S přehled Data Logging uložení procesních hodnot na MC kartu nebo do Load memory Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server Možnosti: DataLogCreate DataLogOpen DataLogWrite DataLogClose DataLogNewFile Čtení pomocí: Web server Vytvoření datového záznamu Otevření datového záznamu Zápis dat Uzavření aktivního souboru Vytvoření datového souboru DataLog FB1 Integrovaná Memory Card load memory or Přímo z MC karty

48 Nové funkce Zabezpečení heslem a navázání programu na výrobní číslo S přehled Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server Know-How ochrana spojením uživatelských bloků a výrobním číslem hardwaru: SIMATIC Memory Card S PLC Ochrana automatické spojení programu a výrobního čísla během Download programu Ochrana know how SIMATIC Memory Card User program Sériové číslo S PLC Spojení se sériovým číslem

49 Nové funkce Technologické funkce S přehled Nový S má implementovány technologické funkce Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server PID controller Motion High Speed Counter

50 Nové funkce PID regulace v S S přehled Regulace v uzavřené smyčce na každém CPU S7 1200!!! Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server Firmware V1.0 Firmware V2.0 Firmware Vx PID_Compact V1.0 PID_Compact V1.0 PID_Compact V1.0 PID_Compact V1.1 PID_Compact V1.1 Reset Reset PID_3Step V1.0 PID_3Step V1.0 Temperature controller

51 Nové funkce PID regulace v S S přehled Novinky hardware 2-stavový regulátor 3-stavový regulátor Nové funkce Firmware update Komunikace U max ON U max + Calculate box OFF Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot OFF - -U max Data logging V11 SP1 -U max ubrat OFF přidat PID Web Server Dolů OFF nahoru Vypnuto Topení

52 TIA Portal V11 Webový Server TIA Portal V11 Webserver Integrovaný Webserver Uživatelsky definované stránky

53 Integrovaný webový server Menu dostupné pouze v angličtině S přehled S Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server server Login pouze jako Admin Auto-Update Print Navigace

54 Integrovaný webový server Přepínání stavu Run - Stop S S přehled Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server server Možnost přepínání stavu Start Stop pouze v režimu Admin

55 Integrovaný webový server Diagnostický buffer S S přehled Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server server Diagnostické informace jsou dostupné pro S pouze v angličtině

56 Integrovaný webový server Diagnostika a monitorování proměnných S přehled Monitorování proměnných přímo ve webovém prohlížeči Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server server Možnost pouze jedné Watch tabulky Absolutní nebo symbolické adresy * Možnost editování Přímé monitorování proměnných * pouze pro přihlášení jako Admin

57 Integrovaný webový server Datové záznamy Jednoduchý export datových záznamů S přehled Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server server

58 TIA Portal V11 Web Server TIA Portal V11 Webserver Integrovaný Webserver Uživatelsky definované stránky

59 Uživatelské webové stránky Možnosti S přehled Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server server Vložení standardních webových stránek Možnost čtení a zápisu dat Možnost volby různých nástrojů na tvorbu stránek Podpora různých webových-technologií Požadavky TIA Portal V11 S7-300 CPU od V3.2 S7-400 CPU od V6.0 S od v2.0

60 Nové funkce Plánováno pro STEP 7 Basic V11 SP1 S přehled Novinky hardware Nové funkce Firmware update Komunikace Calculate box Aut. práce s daty Nepřímé adres. Run Time Meter Snap shot Data logging V11 SP1 PID Web Server Nové funkce v SP1 Download in RUN Breakpoints (max. 10) SCL
