LOGO! - důmyslně jednoduché....pro malé automatizační úlohy

Transkript

1 LOGO! - důmyslně jednoduché...pro malé automatizační úlohy Siemens CZ DF-FA 2017 siemens.cz/micro

2 Tomáš Froněk Divize Factory Automation DF FA AS Siemensova Praha 13 Siemens offers automation and drive products with industrial security functions which support safe system or machine operation. They essentially contribute to the realization of a holistic industrial security concept. Our products are continuously advanced under this aspect. We therefore recommend you to regularly inform yourself on updates of our products and to only use the respectively current versions. Relevant information is available at: You can also subscribe to a product-specific newsletter via this link. Moreover, safe system or machine operation necessitates the implementation of suitable protective measures (e.g. cell protection concept) and the integration of all automation and drive components in a holistic state-of-the-art industrial security concept for the entire system or machine. Also third-party products have to be taken into account in this context. Further information is available at: Page 2

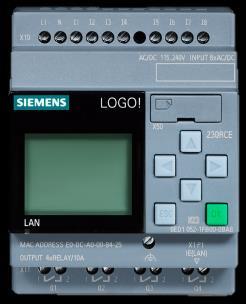

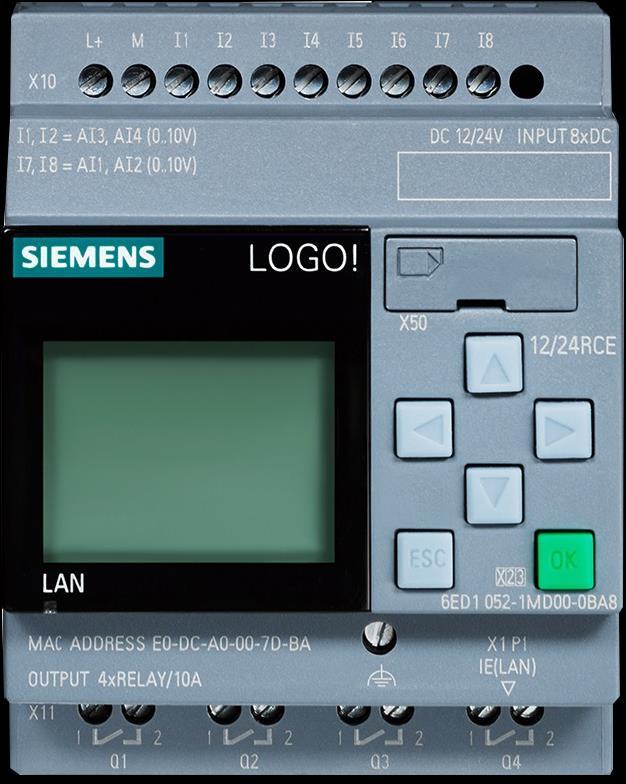

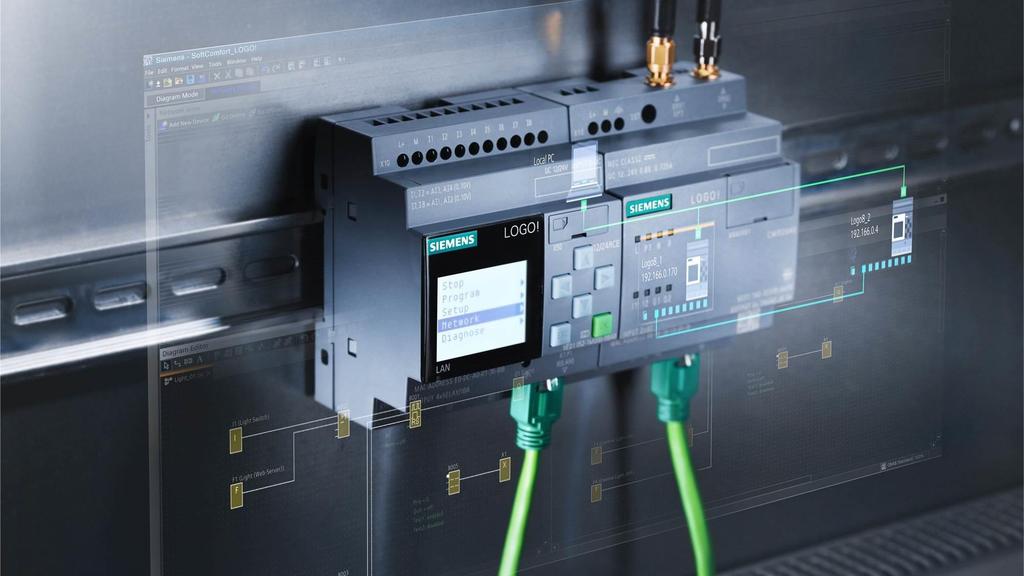

3 LOGO! 8 přehled HW 12/24 RCE 24 CE 24 RCE 230 RCE 12/24 RCE (o) 24 CE(o) 24 RCE(o) 230 RCE(o) TDE 4 základní moduly s displejem i bez, všechny s Ethernetem 8 vstupů 4 výstupy, rozšiřitelné až na: 24 DI, 20 DO, 8AI a 8 AO Moduly pro různá napětí: 12/24 V DC, relays-outputs 10A, 4 inputs as 0-10V AI useable 24 V DC, transistor-outputs, 4 inputs as 0-10V AI useable 24 V AC DC, relays-outputs 10 A V ACDC, relays-outputs 10A LOGO! 8 rozšiřující moduly Digital: DM8 with 4 DI/ 4 DO ; DM 16 with 8 DI/ 8 DO (diverse voltages) Analog: AM2 2 analog inputs 0-10V,0/4-20mA AM2 RTD 2 analog inputs for PT 100 / PT1000 temperature sensors AM2 AQ 2 analog outputs 0-10V,0/4-20mA LOGO! TDE 6 lines, each 20 characters 3 switchable background colors to highlight different kinds of messages DM16 24 DM16 24R DM16 230R DM8 12,24R DM8 24/24R DM8 230R AM2 AM2 RTD AM2 AQ 2 Ethernet-Interfaces 4 function keys Page 3

4 LOGO! 8 Highlights LOGO! Funkce 8 základních modulů všechny s integrovaným webserverem Teplotní rozsah -20 až +55 C NTP server/client pro přesný datum a čas Integrovaný Modbus TCP client/server LOGO! Access Tool stahování dat do excelu Benefit Komunikace s S7 nebo HMI Vzdálená správa a monitorování Uživatelsky definovaný web Nasazení ve venkovních rozvaděčích Využití i v horských regionech Přesný a stejný čas na všech LOGO! v síti Komunikace se zařízeními 3. stran Otevřený komunikační protokol Stanování dat bez nutnosti instalace LOGOSOFT a bez možnosti zásahu do programu včetně trendových dat Page 4

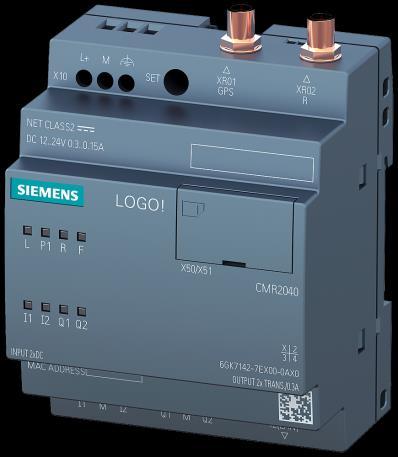

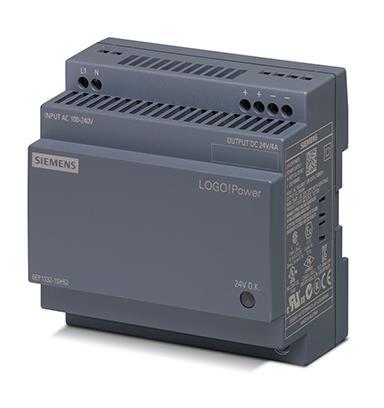

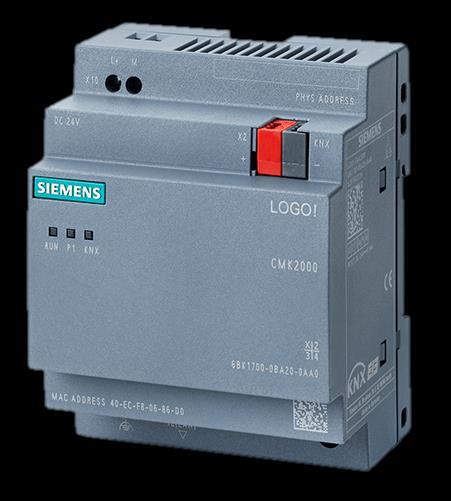

5 LOGO! 8 additional components LOGO! CMR 2020 / komunikační modul pro GSM/GPS - Vzdálené ovládání LOGO! 8 via SMS (odesílání/přijímání) - Symbolické zprávy - Odesílání ů - vzdálený přístup pomoví open VPN Sledování polohy GPS, e.g. Tracking kontejnerů Synchronizace času Programování přes webový server - Možný update firmwaru LOGO! CSM - Swich se 4mi porty, jeden z čelní strany LOGO! Power + - Novinka 0,6A/24V ideální pro analogovou kartu u LOGO! 230RCE LOGO! CMK2000 Integrace do systému KNX - Komunikace mezi logem a inteligentním domem, programování pomocí ETS + + Page 5

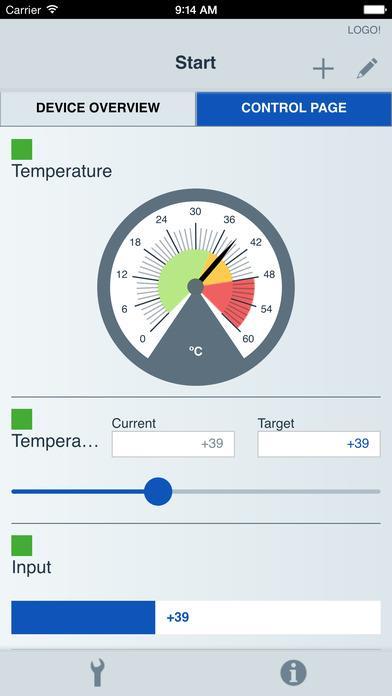

6 LOGO! App LOGO! do chytrého telefonu Připojení k LOGO! pomocí Dynamic DNS nebo IP Vizualizace a zapisování dat Ochrana pomocí hesla Diagnostika bez znalosti konfigurace LOGO! Page 6

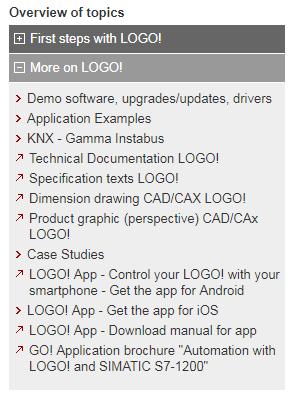

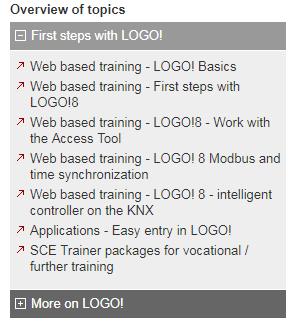

7 Aktualizace a nástroje Page 7

8 LOGO! Tips & Tricks Page 8

9 LED osvětlení a LOGO Siemens CZ DF-FA 2017 siemens.cz/micro

10 Co je problém? Náhrada standardních žárovek za LED Energy saving Life time L N 115/230V AC Page 10

11 Problém s levnými LED Náběhový proud až 1.700x vyšší než nominální Problém pro relátkové vstupy Typical LED power board circuit(osram): The value of the capacitance determine the inrush current. And the capacitance choose is based on the power consumption So with the increase of the power consumption the Max inrush current will increase linearly Page 11

12 Reléové výstupy na LOGO LOGO! Relé specifikace: Page 12

13 Zjednodušený výpočet: Pro známé výrobce: Max. inrush currents of the relay / 3A per Watt LED 30A / 3A = 10 Watt LED Pro neznámého výrobce: Max. inrush currents of the relay / 4A per Watt LED 30A / 4A = 7.5 Watt LED Page 13

14 Ochrana reléových výstupů Omezení náběhového proudu Page 14

15 Zapojení Každý výstup chránit zvlášť. L N 115/230V AC Page 15

16 Uživatelský webový server LOGO Siemens CZ DF-FA 2017 siemens.cz/micro

17 LOGO! 8 webserver jednoduchý a dostupný LOGO! integrovaný webserver Základní verze Zrcadlení Pokročilý uživatelský Funkce benefit Integrovaný server Design bez znalosti HTML Jednoduchá implementace Uživatelské stránky vytvářené v nástroji LWE Pokročilé funkce v HTML5 Kompatibilní napříč prohlížeči Dostupné řešení řízení úloh pomocí telefonu, tabletu nebo počítače Bez další náročnosti v případě základních webových stránek Stránky bez znalosti HTML Individuální optimalizace pomocí HTML5 Page 17

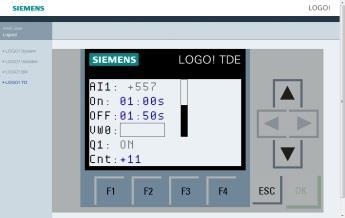

18 LOGO! webserver možnosti TDE zrcadlení: Testové zprávy z LOGO! Soft Comfort Integrace od verze LOGO! 8 Zobrazení: LOGO! device LOGO! TDE s tlačítky Tabulka proměnných Uživatelsky definovaný web: Vytváření v LOGO! Web Editor (LWE) Úprava projektu pomocí HTML 5 LOGO! Basic Module potřebuje Micro-SD kartu pro uložení stránek Both webservers use the same password and must be enable in LOGO! Soft Comfort Tools Transfer Access control Page 18

19 LOGO! Web Editor LWE umožňuje vytváření stránek sloužících pro řízení a kontrolu LOGO: Individualizované rozhraní Jakékoliv zařízení s prohlížečem Upravitelné rozlišení (podle zařízení) Řízení odkudkoliv (e.g. via smartphone) Page 19

20 Nezbytné podmínky pro uživatelský web LOGO! Web Editor (Download via LOGO! homepage: (Windows 32/64, Linux 32/64 und MacOS) LOGO! Soft Comfort V8.2 LOGO! 8 basic module version 8.2 LOGO! 12/24RCE LOGO! 12/24RCEo LOGO! 230RCE LOGO! 230RCEo LOGO! 24RCE LOGO! 24RCEo LOGO! 24CE 6ED1052-1MD08-0BA0 6ED1052-2MD08-0BA0 6ED1052-1FB08-0BA0 6ED1052-2FB08-0BA0 6ED1052-1HB08-0BA0 6ED1052-2HB08-0BA0 6ED1052-1CC08-0BA0 LOGO! 24CEo 6ED1052-2CC08-0BA0 (1/2018) Micro-SD card Page 20

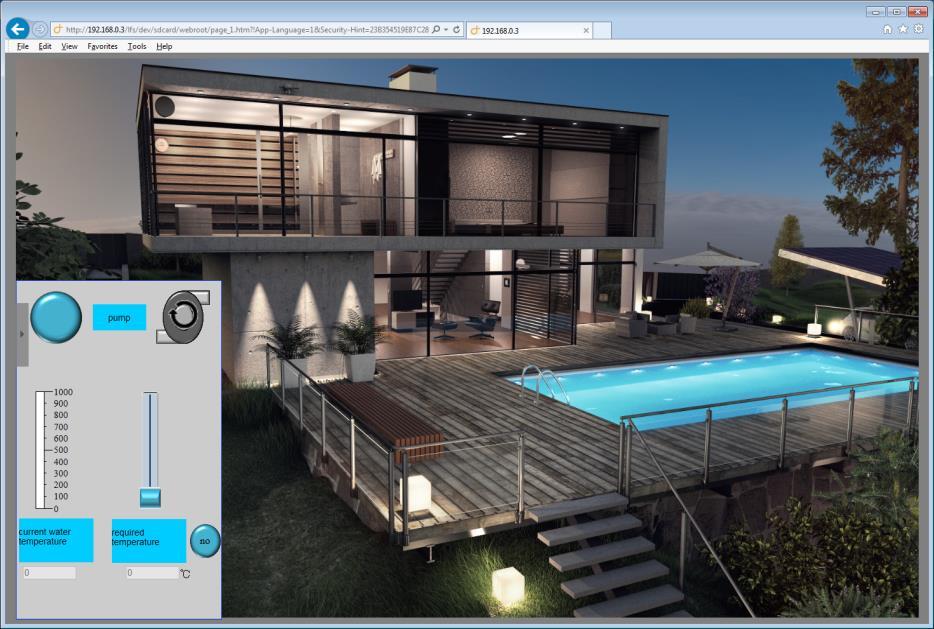

21 LOGO! Web Editor Nástroj pro tvorbu webových stránek pro LOGO LOGO! Web Editor Softwarový nástroj pro vytváření uživatelsky definovaných stránek pro LOGO bez hlubších znalostí HTML. Podporované operační systémy: + Windows 32/64 + Linux 32/64 + MacOS Zdarma ke stažení ze stránek Vše v jednom: components, pictures, colors, pages, navigator, download, Page 21

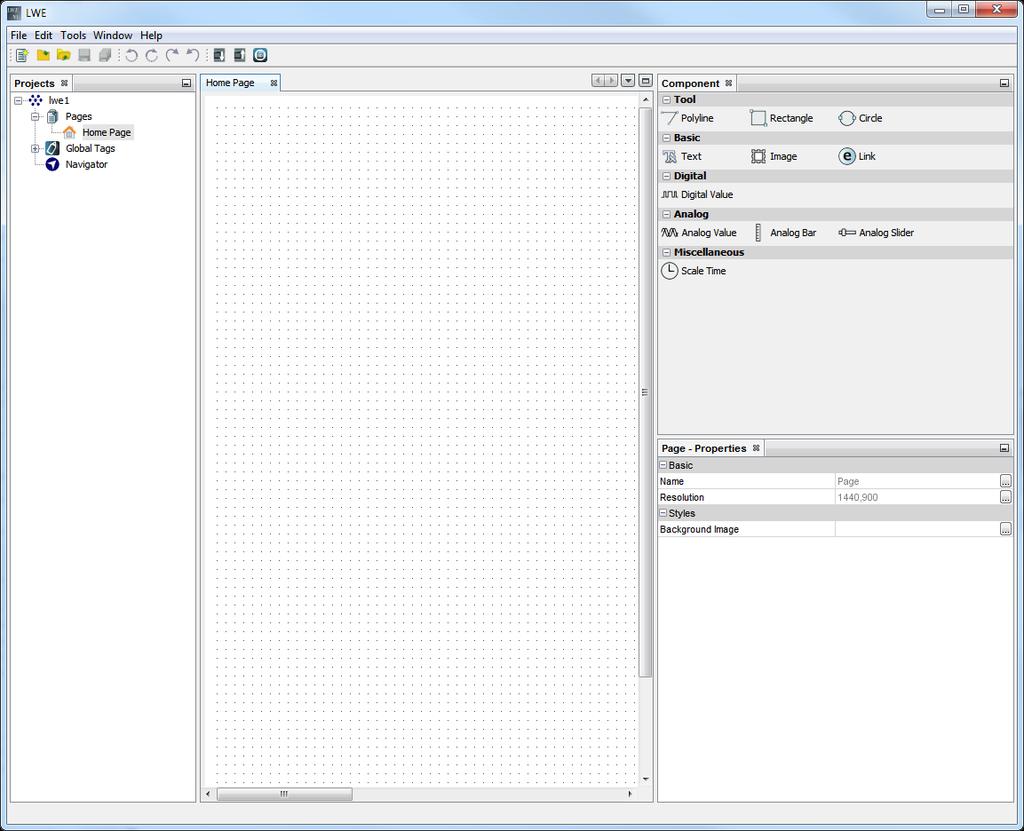

22 Jednoduchá webová stránka pro LOGO Logo Web Editor Nahrání stránek Struktura stránek Živá ukázka Page 22

23 Energetický management s LOGO Siemens CZ DF-FA 2017 siemens.cz/micro

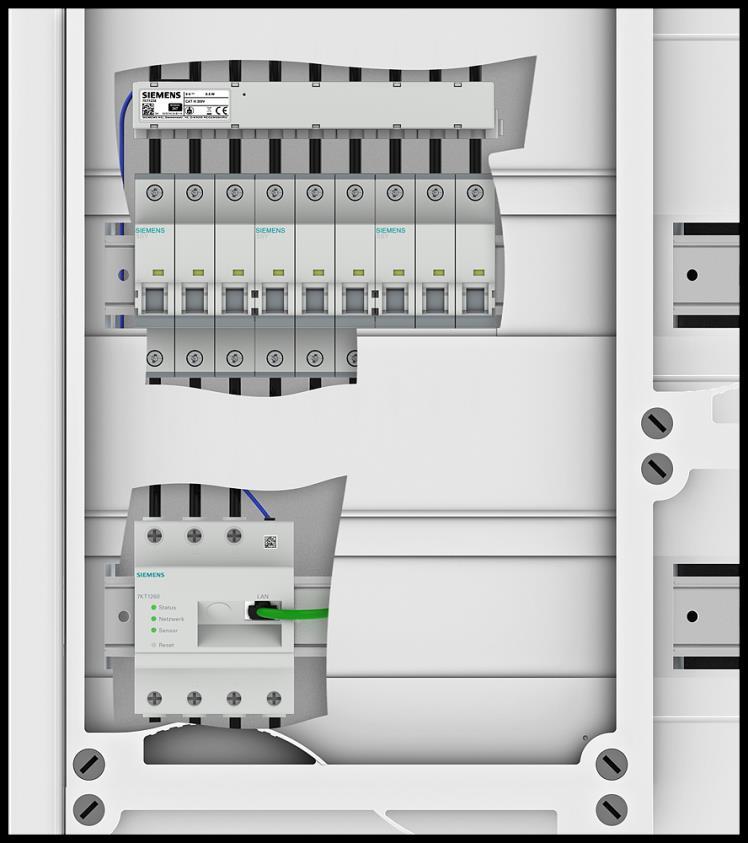

24 7KT PAC1200 vícekanálový měřící systém Sensor bar + Sensor 7KT1260 Data manager Page 24

25 Modbus TCP/IP komunikace LOGO! <> SENTRON PAC1200 LOGO! Program pro čtení dat For use in all application like: Scholes bells Churches Residential homes / Home automation Industrial application.. and many more Modbus TCP/IP TIP: In Online test you can see the values Sentron PAC3200 Page 25

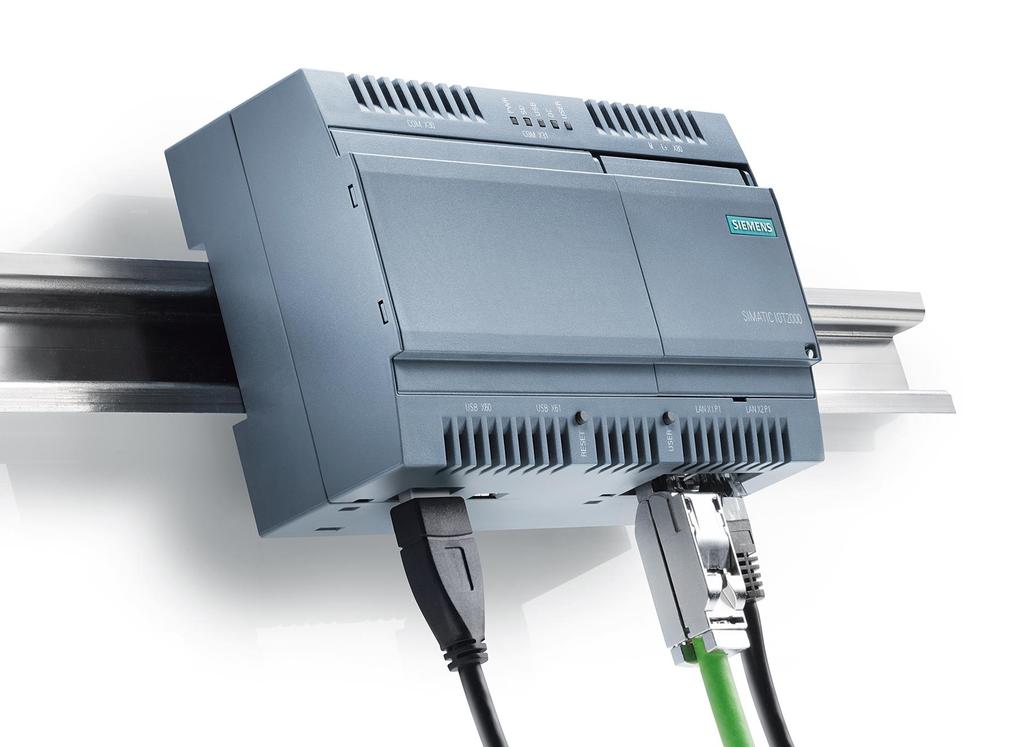

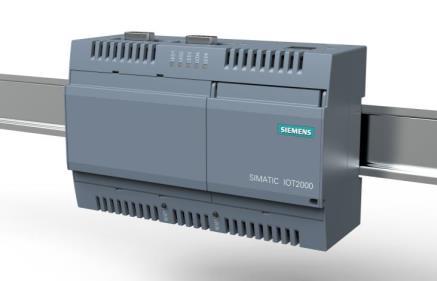

26 SIMATIC IOT2040 Brána do světa IoT Page 26

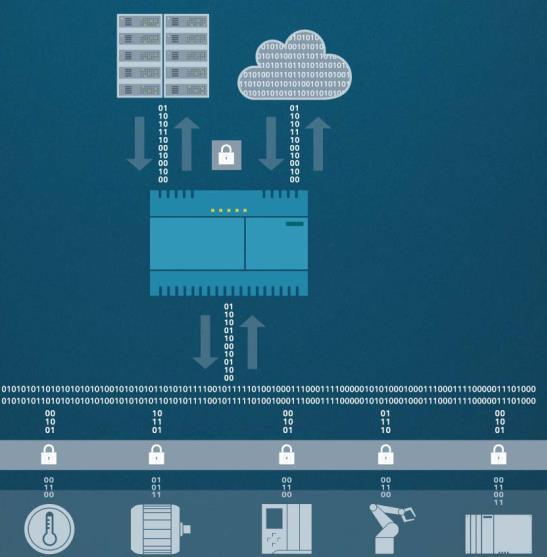

27 SIMATIC IOT2040 Odolnost. Otevřenost. Rozšiřitelnost. SIMATIC kvalita Navržen pro použití 24/7 v průmyslu + Rozšiřitelnost a konektivita Rozšiřitelný pomocí mpcie, a arduino shield + + Připojená automatizace Snadné spojení s LOGO a standardními systémy pro IoT Otevřenost Volně programovatelné jako linuxový počítač + Výkon Intel Quark CPU a 1 GB RAM a hodiny reálného času se zálohou + * ) planned Page 27 Březen 11/29/

28 Application example SIMATIC IOT2040 Z úrovně řízení do cloudu Sběr dat z několika zdrojů Flexibilní spojení pomocí seriové linky, Ethernet nebo Arduino shields. Komunikace s PLC pomocí PROFINET 1) nebo OPC OA 2) 2 2 Převod protokolu/ uživatelsky definované řízení Agregace a předzpracování dat, práce s daty pomocí vyšších jazyků (R, python, Java, C) 1 3 Zabezpečený přenos do IT struktury Data je možné přenášet několika typy protokolů OPC UA, MQTT or AMQP 2) 4 Sledování a optimalizace Analýza v dostupných nástrojích Page 28 Březen 11/29/ ) planned 2) application examples will be provided at IOT2000 forum

29 SIMATIC IOT2040 Inter-connecting various sources and communication networks Protocol conversion to: OPC UA, MindSphere, MQTT, AMPQ, JSON SCADA / MES Cloud / IT applications Pre-processing/data acquisition with SIMATIC IOT2040 and data transfer to company network or direct to cloud applications No need to change existing automation solution SIMATIC IOT2040 complements automation portfolio 3rd party PROFINET 1), OPC UA, TCP/IPC, Modbus RTU,... SIMATIC IOT2040 as cost-efficient and open data gateway for retrofitting existing concepts and make them IoT ready Page 29 Březen 11/29/ ) Not released yet

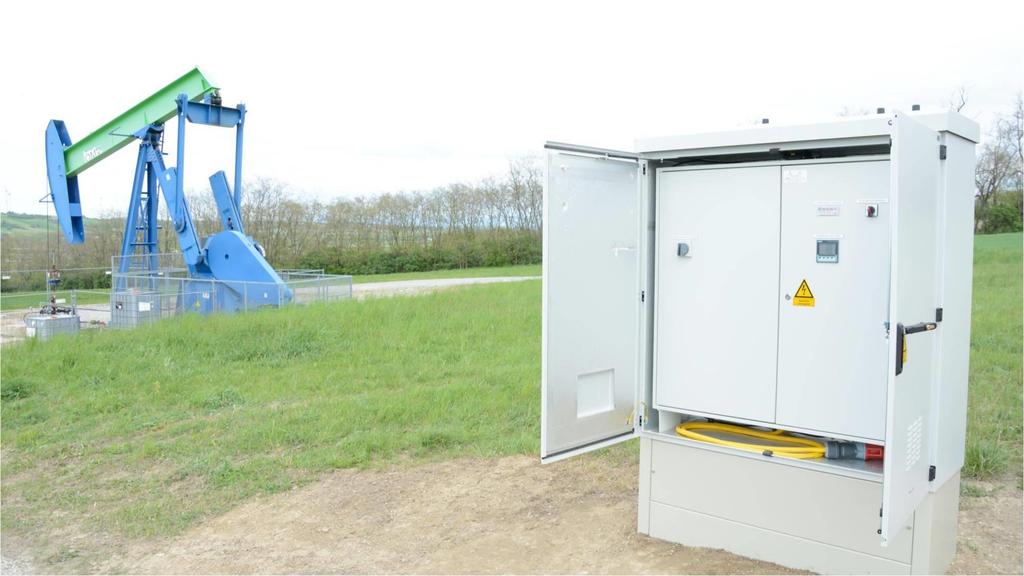

30 Příklad nasazení 1 2 Řízení pohonů Bezpečnostní funkce a měření spotřeb Soft sensing: Využití dat z energy metering pro sledování polohy ramene Page 30 3 Lokální analýza Industrial Intel -based gateway SIMATIC IOT2000 Soft sensing & Alarming 4 Připojení / IoT Filrace dat WLan, 3G/4G, LoRa,WIMAX Intel -processor ruggedized tablet (ITP1000) Industrial Cloud

31 IoT Platform Reservoir Monitoring Optimization of production Neighborhood Analysis/ Drilling Optimization Optimization of energy consumption Future Service concepts Video Surveillance Learning Systems Control room / SCADA Monitoring Alarms Software upgrades Central shutdown Page 31

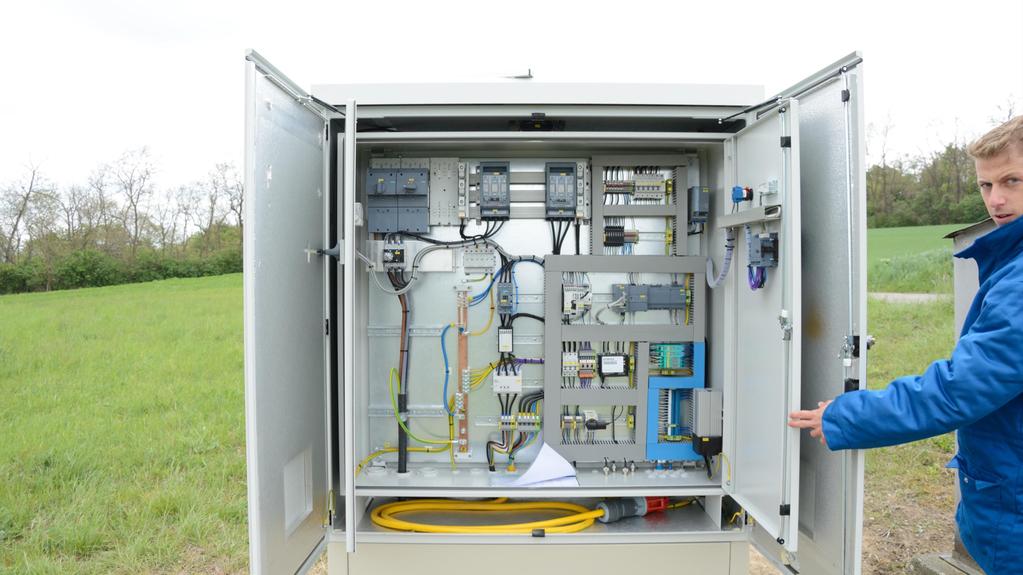

32 Switch disconnectors 2. Fuse disconnector (s) Motor 3. Fuse disconnector Service Power 4. Power contactor 5. SIMOCODE current measuring module 6. Current transmitter 7. Power supply unit control voltage 8. SIMOCODE Motor Management, Control and Protection 9. Ripple control receiver 10.IPC227E Gateway/Lora/WLAN 11.Intrinsic save barriers 12.Option: Power socket service tablet 13.Option: Weighing electronics 14.Option: 3G/4G router Page 32

33 IoT Cloud Node Red S MQTT OPC UA IoT HTTP Internet Modbus/ TCP Weather forecast Nuremberg Timbuktu Řízení aplikace na základě dat o počasí stahovaných z meteo stanic z internetu Měření dat v LOGO a jejich ukládání v IOT2000 Monitorování aplikace s využitím cloudových knihoven pro Linux IoT2000 poskytuje pro LOGO data o počasí z webových stanic Implementace pomocí NODE RED LOGO! Page 33
