D.1.1 TECHNICKÁ ZPRÁVA

Transkript

1 D.1.1 TECHNICKÁ ZPRÁVA Obsah Obsah... 1 A. ÚČEL OBJEKTU... 3 B. ZÁSADY ARCHITEKTONICKÉHO, FUNKČNÍHO, DISPOZIČNÍHO A VÝTVARNÉHO ŘEŠENÍ A ŘEŠENÍ VEGETAČNÍCH ÚPRAV OKOLÍ OBJEKTU, VČETNĚ ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ OBJEKTU OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE... 3 C. KAPACITY, UŽITKOVÉ PLOCHY, OBESTAVĚNÉ PROSTORY, ZASTAVĚNÉ PLOCHY, ORIENTACE, OSVĚTLENÍ A OSLUNĚNÍ... 3 D. TECHNICKÉ A KONSTRUKČNÍ ŘEŠENÍ OBJEKTU, JEHO ZDŮVODNĚNÍ VE VAZBĚ NA UŽITÍ OBJEKTU A JEHO POŽADOVANOU ŽIVOTNOST ) Bourací práce ) Výkopy ) Základy ) Svislé konstrukce ) Vodorovné konstrukce ) Vertikální komunikace ) Střecha ) Izolace proti zemní vlhkosti ) Tepelná izolace ) Výplně otvorů ) Úpravy povrchů ) Klempířské výrobky ) Zámečnické výrobky ) Truhlářské výrobky ) Fasáda ) Stavební úpravy místnosti č. 107, č. 108 a stavební přípomoce E. TEPELNĚ TECHNICKÉ VLASTNOSTI STAVEBNÍCH KONSTRUKCÍ A VÝPLNÍ OTVORŮ F. ZPŮSOB ZALOŽENÍ OBJEKTU S OHLEDEM NA VÝSLEDKY INŽENÝRSKOGEOLOGICKÉHO A HYDROGEOLOGICKÉHO PRŮZKUMU G. VLIV OBJEKTU A JEHO UŽÍVÁNÍ NA ŽIVOTNÍ PROSTŘEDÍ A ŘEŠENÍ PŘÍPADNÝCH NEGATIVNÍCH ÚČINKŮ H. DOPRAVNÍ ŘEŠENÍ

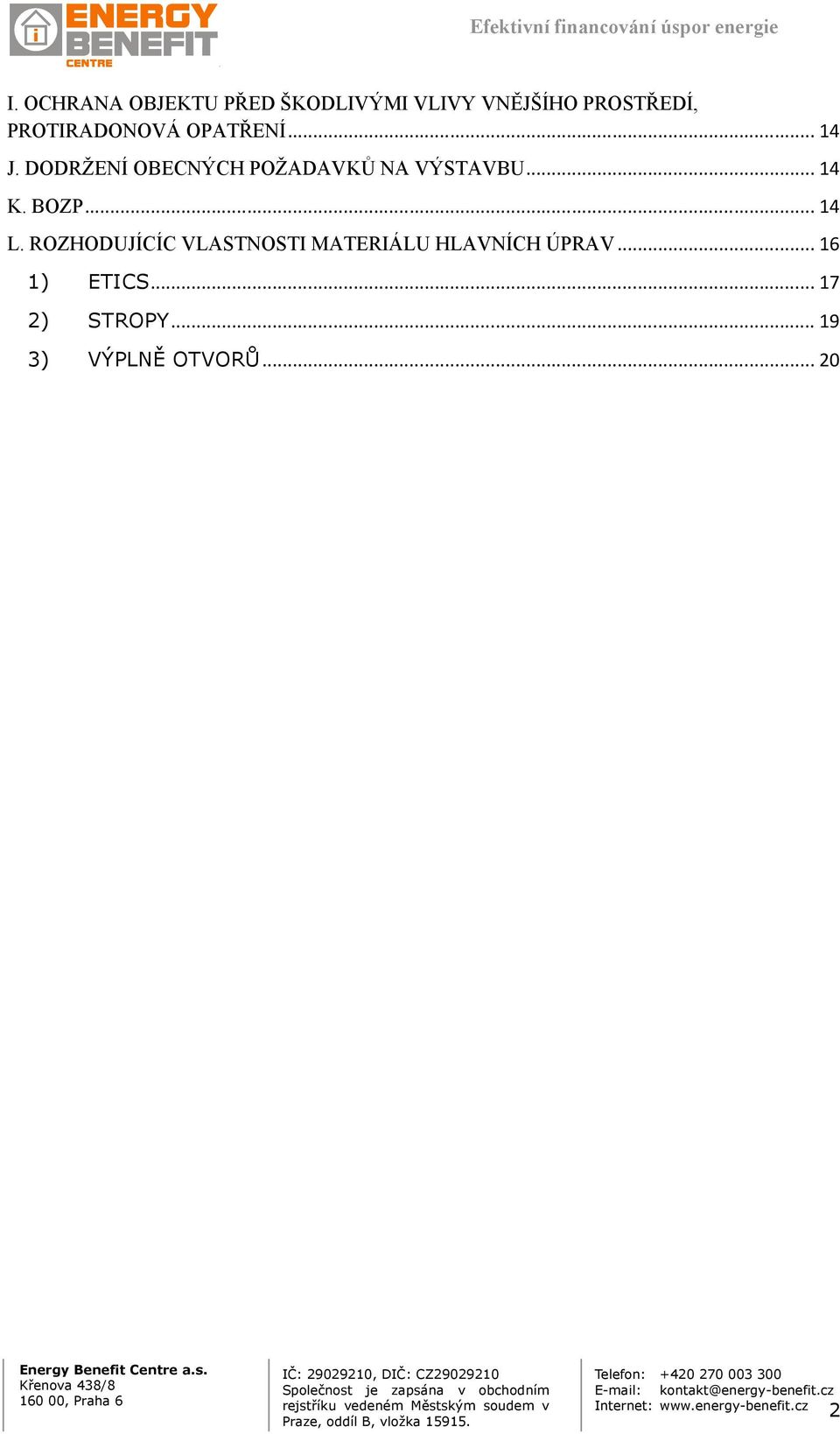

2 I. OCHRANA OBJEKTU PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ, PROTIRADONOVÁ OPATŘENÍ J. DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU K. BOZP L. ROZHODUJÍCÍC VLASTNOSTI MATERIÁLU HLAVNÍCH ÚPRAV ) ETICS ) STROPY ) VÝPLNĚ OTVORŮ

3 A. ÚČEL OBJEKTU Objekt slouží převážně pro potřeby provozu obecního úřadu. V přízemí budovy se nachází knihovna, klubovna, hygienické zázemí, sklad, herna a klubovna stolních tenistů. V 1. patře budovy je kancelář obecního úřadu, zasedací místnost, archiv, hygienické zázemí a herna na stolní tenis. Obecní úřad je v provozu celoročně pět dní v týdnu, úřední hodiny jsou 2x týdně od 7:00 do 12:00 a od 13:00 do 18:00 a 3x týdně od 7:00 do 14:00. Knihovna je pro veřejnost otevřena dvakrát týdně 2 hodiny. Stolní tenisté využívají herny denně cca 4 hodiny. Klubovna je využívána občany občasně, cca jednou za měsíc. B. ZÁSADY ARCHITEKTONICKÉHO, FUNKČNÍHO, DISPOZIČNÍHO A VÝTVARNÉHO ŘEŠENÍ A ŘEŠENÍ VEGETAČNÍCH ÚPRAV OKOLÍ OBJEKTU, VČETNĚ ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ OBJEKTU OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE Objekt obecního úřadu je situován v centrální části obce Dřínov. Budova OÚ stojí na parcele st. 28. Pozemek je rovinný, obklopený souvislou zástavbou. K pozemku přiléhá ze severní, západní a jižní strany místní komunikace. Hlavní přístup k objektu vede ze severní strany pozemku, směrem od místní komunikace. Architektonický ráz stavby bude proveden dle schváleného barevného řešení investorem. Nové odstíny omítek budou vycházet z barevného řešení dodaného společností Energy Benefit Centre. Navržené stavební úpravy spočívají v zateplení objektu za účelem snížení energetické náročnosti. Funkční a dispoziční řešení zůstane po realizaci opatření nezměněno. Řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace zůstane také nezměněno. V souvislosti se stavbou bude po provedení rekonstrukce budovy její okolí používané stavbou vráceno do původního stavu a zatravněno. Vlastníkem budovy obecního úřadu i pozemku parc. č. st. 28 je Obec Dřínov č.p.38, Dřínov C. KAPACITY, UŽITKOVÉ PLOCHY, OBESTAVĚNÉ PROSTORY, ZASTAVĚNÉ PLOCHY, ORIENTACE, OSVĚTLENÍ A OSLUNĚNÍ Stávají stav: - zastavěná plocha: 279,83 m 2 Nový stav: - zastavěná plocha: 286,28 m 2 3

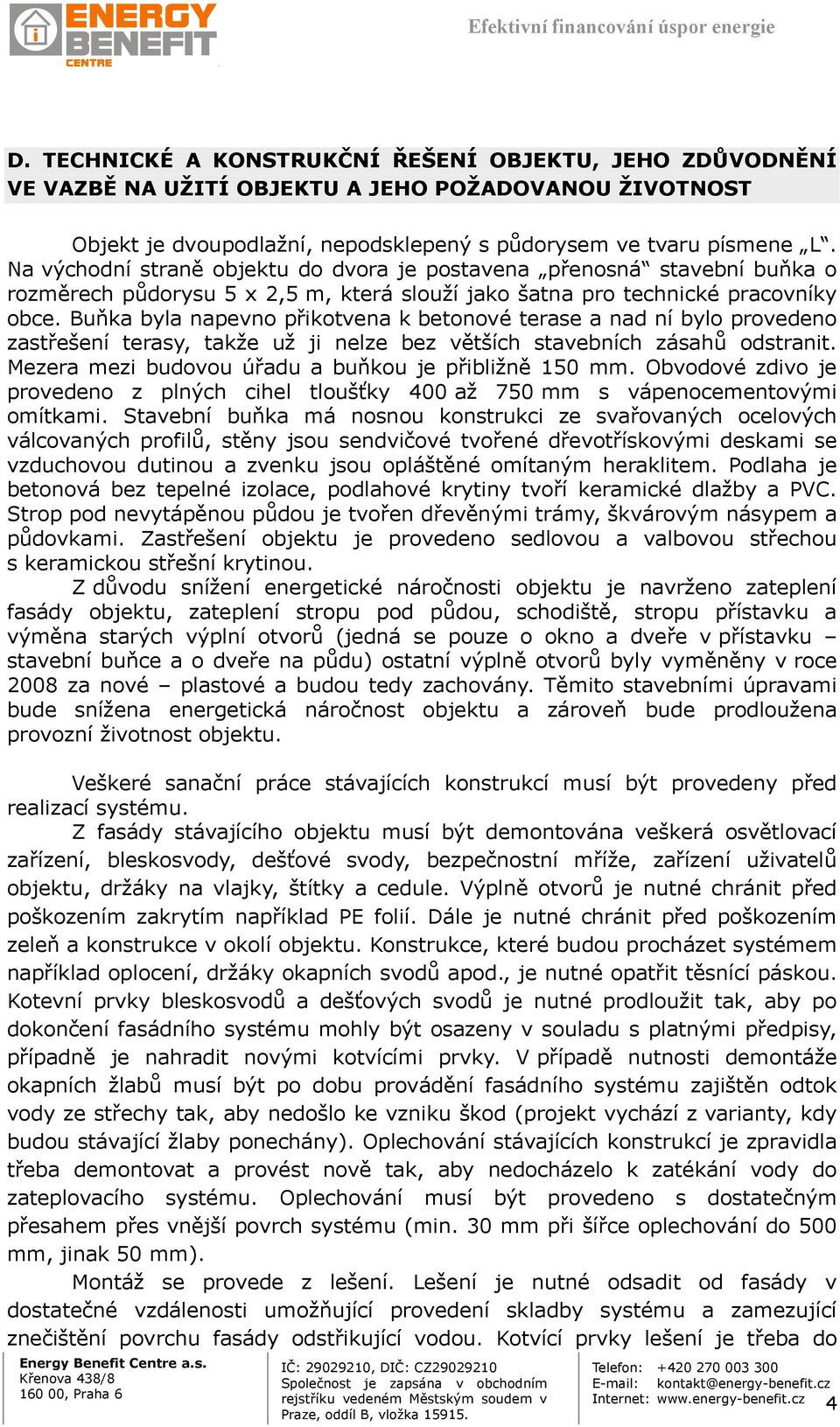

4 D. TECHNICKÉ A KONSTRUKČNÍ ŘEŠENÍ OBJEKTU, JEHO ZDŮVODNĚNÍ VE VAZBĚ NA UŽITÍ OBJEKTU A JEHO POŽADOVANOU ŽIVOTNOST Objekt je dvoupodlažní, nepodsklepený s půdorysem ve tvaru písmene L. Na východní straně objektu do dvora je postavena přenosná stavební buňka o rozměrech půdorysu 5 x 2,5 m, která slouží jako šatna pro technické pracovníky obce. Buňka byla napevno přikotvena k betonové terase a nad ní bylo provedeno zastřešení terasy, takže už ji nelze bez větších stavebních zásahů odstranit. Mezera mezi budovou úřadu a buňkou je přibližně 150 mm. Obvodové zdivo je provedeno z plných cihel tloušťky 400 až 750 mm s vápenocementovými omítkami. Stavební buňka má nosnou konstrukci ze svařovaných ocelových válcovaných profilů, stěny jsou sendvičové tvořené dřevotřískovými deskami se vzduchovou dutinou a zvenku jsou opláštěné omítaným heraklitem. Podlaha je betonová bez tepelné izolace, podlahové krytiny tvoří keramické dlažby a PVC. Strop pod nevytápěnou půdou je tvořen dřevěnými trámy, škvárovým násypem a půdovkami. Zastřešení objektu je provedeno sedlovou a valbovou střechou s keramickou střešní krytinou. Z důvodu snížení energetické náročnosti objektu je navrženo zateplení fasády objektu, zateplení stropu pod půdou, schodiště, stropu přístavku a výměna starých výplní otvorů (jedná se pouze o okno a dveře v přístavku stavební buňce a o dveře na půdu) ostatní výplně otvorů byly vyměněny v roce 2008 za nové plastové a budou tedy zachovány. Těmito stavebními úpravami bude snížena energetická náročnost objektu a zároveň bude prodloužena provozní životnost objektu. Veškeré sanační práce stávajících konstrukcí musí být provedeny před realizací systému. Z fasády stávajícího objektu musí být demontována veškerá osvětlovací zařízení, bleskosvody, dešťové svody, bezpečnostní mříže, zařízení uživatelů objektu, držáky na vlajky, štítky a cedule. Výplně otvorů je nutné chránit před poškozením zakrytím například PE folií. Dále je nutné chránit před poškozením zeleň a konstrukce v okolí objektu. Konstrukce, které budou procházet systémem například oplocení, držáky okapních svodů apod., je nutné opatřit těsnící páskou. Kotevní prvky bleskosvodů a dešťových svodů je nutné prodloužit tak, aby po dokončení fasádního systému mohly být osazeny v souladu s platnými předpisy, případně je nahradit novými kotvícími prvky. V případě nutnosti demontáže okapních žlabů musí být po dobu provádění fasádního systému zajištěn odtok vody ze střechy tak, aby nedošlo ke vzniku škod (projekt vychází z varianty, kdy budou stávající žlaby ponechány). Oplechování stávajících konstrukcí je zpravidla třeba demontovat a provést nově tak, aby nedocházelo k zatékání vody do zateplovacího systému. Oplechování musí být provedeno s dostatečným přesahem přes vnější povrch systému (min. 30 mm při šířce oplechování do 500 mm, jinak 50 mm). Montáž se provede z lešení. Lešení je nutné odsadit od fasády v dostatečné vzdálenosti umožňující provedení skladby systému a zamezující znečištění povrchu fasády odstřikující vodou. Kotvící prvky lešení je třeba do 4

5 fasády osadit s mírným odklonem od horizontální roviny směrem dolů. V průběhu prací a vytvrzování materiálů nesmí teplota podkladu a vzduchu klesnout pod 5 C. Práce rovněž nesmí být prováděny za teplot vyšších než 30 C. Rozpracovaný systém je také nutné chránit před rychlým vyschnutím. Je proto vhodné zateplovanou fasádu v případě potřeby zakrývat. Nanášení lepících a stěrkových hmot, omítek, penetračních nátěrů a barev nelze provádět během deště nebo krátce po dešti. Povrch konstrukce nadměrně nasycený vodou nezajišťuje dostatečné přilnutí nanášených materiálů. 1) Bourací práce V případě nutnosti výměny nosných konstrukcí si dodavatel před zahájením prací zajistí statický posudek a bude konzultovat postup stavebních prací se statikem a generálním projektantem. Fasáda: Fasáda objektu je omítnuta. Předpokládá se vyspravení cca 10% omítnuté plochy fasády. U přístavku dojde k očištění, odrezení a k natření ocelových částí základním a ochranným nátěrem. Dále se předpokládá vyrovnání zbylých ploch fasády tak, aby byly splněny všechny podmínky pro podklad ETICS. Zbylá omítka bude ponechána pod podmínkou, že zhotovitel stavby ověří soudržnost a míru případné degradace po zpřístupnění ploch fasády (tzn. po instalaci lešení), a to podle ČSN ETICS včetně podkladu musí splňovat podmínky uvedené v ČSN a zároveň i podmínky technologického předpisu konkrétního výrobce a dodavatele systému. Dále je nutné odstranit stávající povrchovou úpravu soklu až na soklové zdivo. Veškeré fasádní prvky (např. hromosvod, dešťové svody, venkovní osvětlení, bezpečnostní mříže, cedule, zařízení uživatelů objektu apod.) bránící stavebním pracím budou odstraněny, funkční části renovovány a po aplikaci ETICS opětovně umístěny na fasádě, případně nahrazeny novými prvky. Vstup do objektu: U vstupu do objektu dojde k odstranění betonových schodišťových stupňů. Po dokončení výkopových prací budou zřízeny nové stupně z vymývaného betonu. Vnější a vnitřní parapety: Všechny vnější parapety budou odstraněny u měněného okna bude odstraněn i vnitřní parapet a nahrazen novým. Hromosvody: Fasádní části hromosvodu budou demontovány a po provedení stavebních úprav budou zřízeny nové fasádní části hromosvodu, které budou opětovně přikotveny a napojeny na stávající střešní části hromosvodu. Poté bude provedena nová revize hromosvodu. 5

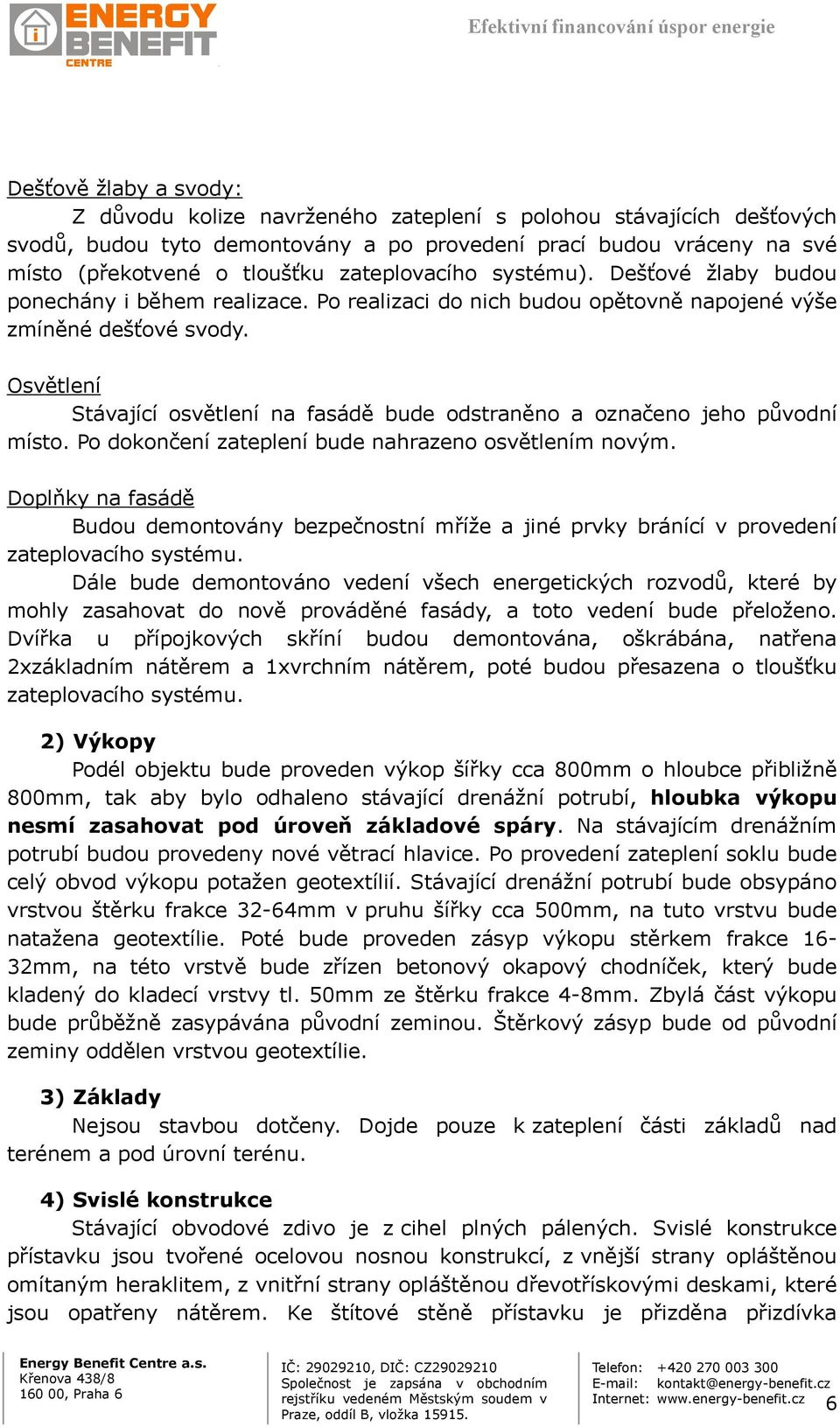

6 Dešťově žlaby a svody: Z důvodu kolize navrženého zateplení s polohou stávajících dešťových svodů, budou tyto demontovány a po provedení prací budou vráceny na své místo (překotvené o tloušťku zateplovacího systému). Dešťové žlaby budou ponechány i během realizace. Po realizaci do nich budou opětovně napojené výše zmíněné dešťové svody. Osvětlení Stávající osvětlení na fasádě bude odstraněno a označeno jeho původní místo. Po dokončení zateplení bude nahrazeno osvětlením novým. Doplňky na fasádě Budou demontovány bezpečnostní mříže a jiné prvky bránící v provedení zateplovacího systému. Dále bude demontováno vedení všech energetických rozvodů, které by mohly zasahovat do nově prováděné fasády, a toto vedení bude přeloženo. Dvířka u přípojkových skříní budou demontována, oškrábána, natřena 2xzákladním nátěrem a 1xvrchním nátěrem, poté budou přesazena o tloušťku zateplovacího systému. 2) Výkopy Podél objektu bude proveden výkop šířky cca 800mm o hloubce přibližně 800mm, tak aby bylo odhaleno stávající drenážní potrubí, hloubka výkopu nesmí zasahovat pod úroveň základové spáry. Na stávajícím drenážním potrubí budou provedeny nové větrací hlavice. Po provedení zateplení soklu bude celý obvod výkopu potažen geotextílií. Stávající drenážní potrubí bude obsypáno vrstvou štěrku frakce 32-64mm v pruhu šířky cca 500mm, na tuto vrstvu bude natažena geotextílie. Poté bude proveden zásyp výkopu stěrkem frakce 16-32mm, na této vrstvě bude zřízen betonový okapový chodníček, který bude kladený do kladecí vrstvy tl. 50mm ze štěrku frakce 4-8mm. Zbylá část výkopu bude průběžně zasypávána původní zeminou. Štěrkový zásyp bude od původní zeminy oddělen vrstvou geotextílie. 3) Základy Nejsou stavbou dotčeny. Dojde pouze k zateplení části základů nad terénem a pod úrovní terénu. 4) Svislé konstrukce Stávající obvodové zdivo je z cihel plných pálených. Svislé konstrukce přístavku jsou tvořené ocelovou nosnou konstrukcí, z vnější strany opláštěnou omítaným heraklitem, z vnitřní strany opláštěnou dřevotřískovými deskami, které jsou opatřeny nátěrem. Ke štítové stěně přístavku je přizděna přizdívka 6

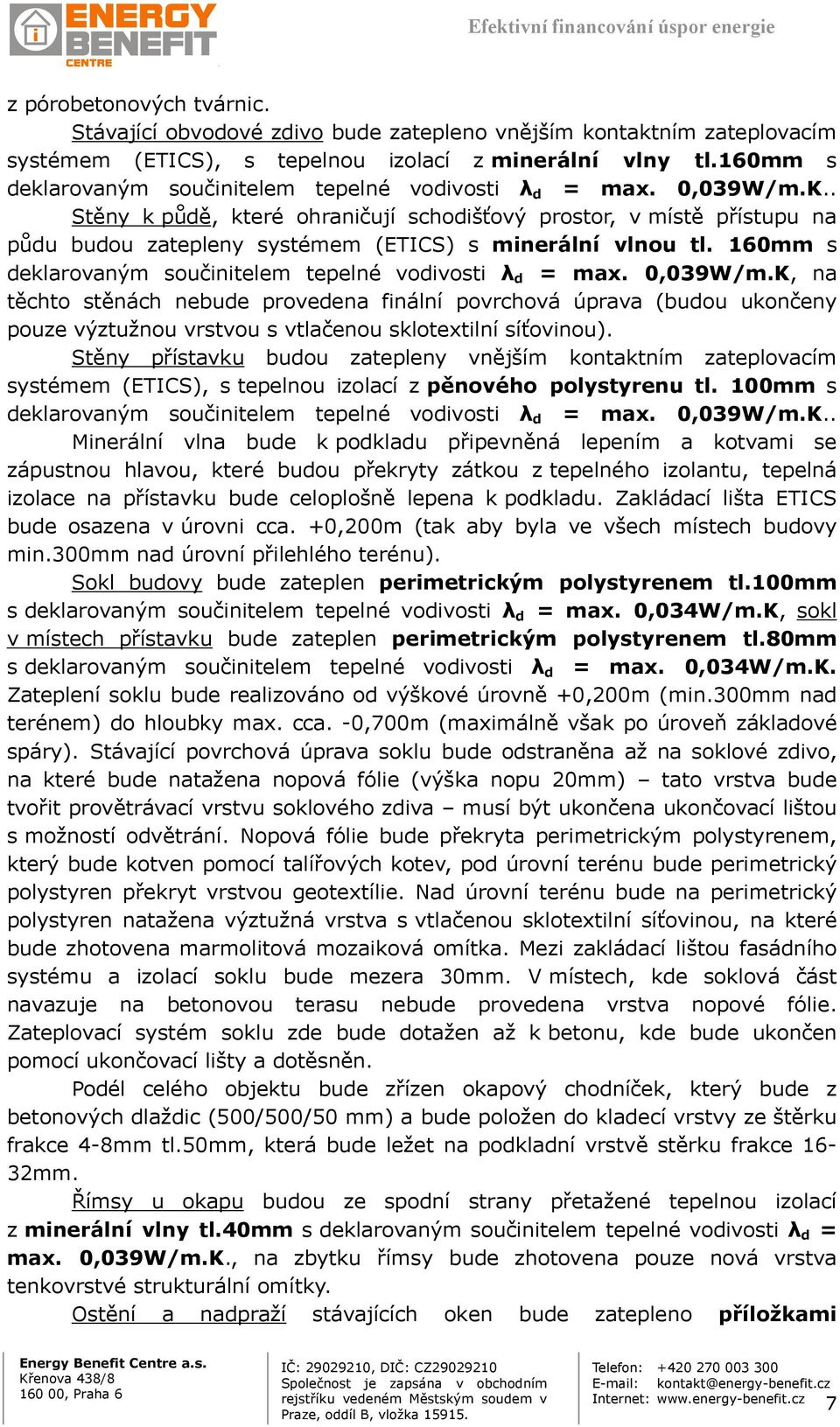

7 z pórobetonových tvárnic. Stávající obvodové zdivo bude zatepleno vnějším kontaktním zateplovacím systémem (ETICS), s tepelnou izolací z minerální vlny tl.160mm s deklarovaným součinitelem tepelné vodivosti λ d = max. 0,039W/m.K.. Stěny k půdě, které ohraničují schodišťový prostor, v místě přístupu na půdu budou zatepleny systémem (ETICS) s minerální vlnou tl. 160mm s deklarovaným součinitelem tepelné vodivosti λ d = max. 0,039W/m.K, na těchto stěnách nebude provedena finální povrchová úprava (budou ukončeny pouze výztužnou vrstvou s vtlačenou sklotextilní síťovinou). Stěny přístavku budou zatepleny vnějším kontaktním zateplovacím systémem (ETICS), s tepelnou izolací z pěnového polystyrenu tl. 100mm s deklarovaným součinitelem tepelné vodivosti λ d = max. 0,039W/m.K.. Minerální vlna bude k podkladu připevněná lepením a kotvami se zápustnou hlavou, které budou překryty zátkou z tepelného izolantu, tepelná izolace na přístavku bude celoplošně lepena k podkladu. Zakládací lišta ETICS bude osazena v úrovni cca. +0,200m (tak aby byla ve všech místech budovy min.300mm nad úrovní přilehlého terénu). Sokl budovy bude zateplen perimetrickým polystyrenem tl.100mm s deklarovaným součinitelem tepelné vodivosti λ d = max. 0,034W/m.K, sokl v místech přístavku bude zateplen perimetrickým polystyrenem tl.80mm s deklarovaným součinitelem tepelné vodivosti λ d = max. 0,034W/m.K. Zateplení soklu bude realizováno od výškové úrovně +0,200m (min.300mm nad terénem) do hloubky max. cca. -0,700m (maximálně však po úroveň základové spáry). Stávající povrchová úprava soklu bude odstraněna až na soklové zdivo, na které bude natažena nopová fólie (výška nopu 20mm) tato vrstva bude tvořit provětrávací vrstvu soklového zdiva musí být ukončena ukončovací lištou s možností odvětrání. Nopová fólie bude překryta perimetrickým polystyrenem, který bude kotven pomocí talířových kotev, pod úrovní terénu bude perimetrický polystyren překryt vrstvou geotextílie. Nad úrovní terénu bude na perimetrický polystyren natažena výztužná vrstva s vtlačenou sklotextilní síťovinou, na které bude zhotovena marmolitová mozaiková omítka. Mezi zakládací lištou fasádního systému a izolací soklu bude mezera 30mm. V místech, kde soklová část navazuje na betonovou terasu nebude provedena vrstva nopové fólie. Zateplovací systém soklu zde bude dotažen až k betonu, kde bude ukončen pomocí ukončovací lišty a dotěsněn. Podél celého objektu bude zřízen okapový chodníček, který bude z betonových dlaždic (500/500/50 mm) a bude položen do kladecí vrstvy ze štěrku frakce 4-8mm tl.50mm, která bude ležet na podkladní vrstvě stěrku frakce 16-32mm. Římsy u okapu budou ze spodní strany přetažené tepelnou izolací z minerální vlny tl.40mm s deklarovaným součinitelem tepelné vodivosti λ d = max. 0,039W/m.K., na zbytku římsy bude zhotovena pouze nová vrstva tenkovrstvé strukturální omítky. Ostění a nadpraží stávajících oken bude zatepleno příložkami 7

8 z minerální vlny tl.40mm s deklarovaným součinitelem tepelné vodivosti λ d = max. 0,039W/m.K. Parapety budou opatřeny polystyrenovými parapetními klíny XPS v min. tl. 30 mm. U nově osazených oken v přístavku bude zateplovací systém přetažen přes styčnou spáru okna minimálně o 40mm. Podhled u přístavku nad terasou bude ze spodní strany a z boků obalen minerální vlnou tl.40mm s deklarovaným součinitelem tepelné vodivosti λ d = max. 0,039W/m.K. Napojení zateplovacího systému na přístavek bude provedeno pomocí dilatačních lišt, vzduchová mezera mezi přístavkem a hlavní částí budovy bude zakryta OSB deskou přikotvenou vruty k latím, na OSB desce bude zhotoven zateplovací systém. Samotná aplikace ETICS bude probíhat podle doporučeného technologického předpisu příslušného výrobce a zhotovitele. Aplikovaný systém ETICS musí být certifikovaný. Veškeré detaily a podrobná řešení jsou obsaženy ve výkresové dokumentaci. Podklad musí být vyzrálý, bez prachu, mastnoty, výkvětů, puchýřů, trhlin, biotického napadení. Odchylka rovinnosti max. 20 mm/m. Tloušťka vrstvy lepící hmoty při lepení izolačních materiálů nesmí přesáhnout 30 mm. Podklad nesmí vykazovat zvýšenou vlhkost dle výrobce systému obvykle max 10 %. Maximální stupeň zasolení podkladu musí být menší než dovolené zasolení udávané výrobcem podkladní lepící stěrky. V případě větších nerovností je potřeba provést lokální nebo celoplošné vyrovnání podkladu. Všechny materiály a výrobky musí být prokazatelně označeny symbolem CE a musí: odpovídat požadavkům na ETICS to mimo jiné znamená provedení kontaktního zateplení jako systému, nést jméno či identifikační označení držitele evropského technického schválení ETA, mít číslo EC certifikátu, mít číslo ETAG, mít číslo šarže a datum výroby, mít datum spotřeby pozdějšího data než budou zpracovány jsou-li podmíněny datem spotřeby. Před samotným zahájením prací bude provedena odtrhová zkouška kotvení do podkladu a zkouška přídržnosti stávajícího podkladu. Na základě výsledků bude buď potvrzeno množství a druh navržených kotev nebo bude proveden nový návrh. 8

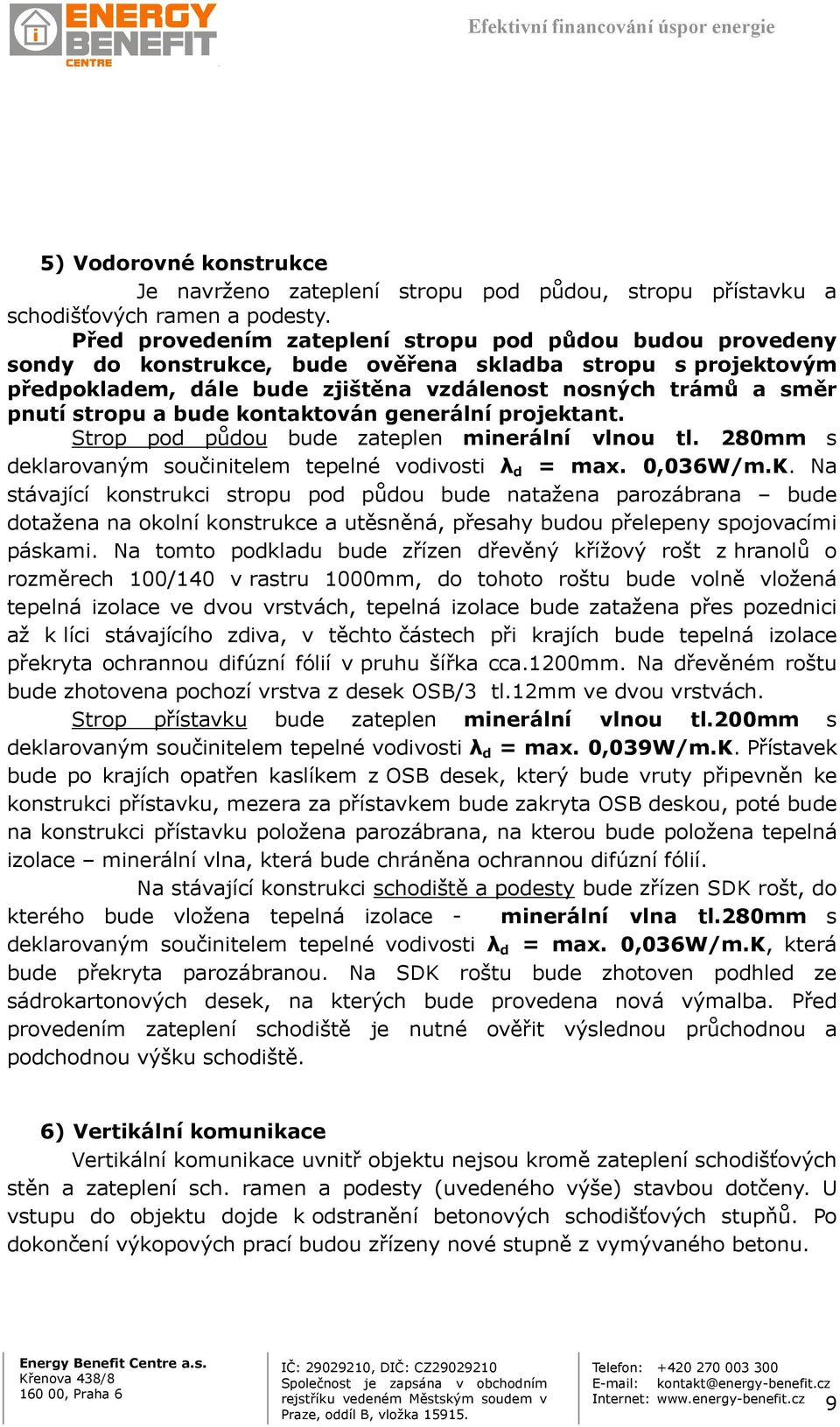

9 5) Vodorovné konstrukce Je navrženo zateplení stropu pod půdou, stropu přístavku a schodišťových ramen a podesty. Před provedením zateplení stropu pod půdou budou provedeny sondy do konstrukce, bude ověřena skladba stropu s projektovým předpokladem, dále bude zjištěna vzdálenost nosných trámů a směr pnutí stropu a bude kontaktován generální projektant. Strop pod půdou bude zateplen minerální vlnou tl. 280mm s deklarovaným součinitelem tepelné vodivosti λ d = max. 0,036W/m.K. Na stávající konstrukci stropu pod půdou bude natažena parozábrana bude dotažena na okolní konstrukce a utěsněná, přesahy budou přelepeny spojovacími páskami. Na tomto podkladu bude zřízen dřevěný křížový rošt z hranolů o rozměrech 100/140 v rastru 1000mm, do tohoto roštu bude volně vložená tepelná izolace ve dvou vrstvách, tepelná izolace bude zatažena přes pozednici až k líci stávajícího zdiva, v těchto částech při krajích bude tepelná izolace překryta ochrannou difúzní fólií v pruhu šířka cca.1200mm. Na dřevěném roštu bude zhotovena pochozí vrstva z desek OSB/3 tl.12mm ve dvou vrstvách. Strop přístavku bude zateplen minerální vlnou tl.200mm s deklarovaným součinitelem tepelné vodivosti λ d = max. 0,039W/m.K. Přístavek bude po krajích opatřen kaslíkem z OSB desek, který bude vruty připevněn ke konstrukci přístavku, mezera za přístavkem bude zakryta OSB deskou, poté bude na konstrukci přístavku položena parozábrana, na kterou bude položena tepelná izolace minerální vlna, která bude chráněna ochrannou difúzní fólií. Na stávající konstrukci schodiště a podesty bude zřízen SDK rošt, do kterého bude vložena tepelná izolace - minerální vlna tl.280mm s deklarovaným součinitelem tepelné vodivosti λ d = max. 0,036W/m.K, která bude překryta parozábranou. Na SDK roštu bude zhotoven podhled ze sádrokartonových desek, na kterých bude provedena nová výmalba. Před provedením zateplení schodiště je nutné ověřit výslednou průchodnou a podchodnou výšku schodiště. 6) Vertikální komunikace Vertikální komunikace uvnitř objektu nejsou kromě zateplení schodišťových stěn a zateplení sch. ramen a podesty (uvedeného výše) stavbou dotčeny. U vstupu do objektu dojde k odstranění betonových schodišťových stupňů. Po dokončení výkopových prací budou zřízeny nové stupně z vymývaného betonu. 9

10 7) Střecha Střecha objektu nebude stavebními pracemi výrazněji dotčena. Bude pouze doplněna novými prvky oplechování. Pokud to bude nutné budou demontovány okapní žlaby, v případě tohoto řešení je nutné zajistit odvodnění střechy tak aby byl zajištěn odtok vody ze střechy, aby nedošlo ke vzniku škod (projekt vychází z varianty kdy budou stávající žlaby ponechány). U střechy nad přístavkem se počítá s odstraněním 1 řady střešních tašek. 8) Izolace proti zemní vlhkosti Na oblast soklu bude natažena nopová fólie, pomocí které bude vytvořena provětrávací vrstva soklového zdiva. Nopová fólie bude sloužit zároveň jako pojistná hydroizolace. 9) Tepelná izolace Obvodové konstrukce budou zatepleny minerální vlnou tl.160mm s deklarovaným součinitelem tepelné vodivosti λ d = max. 0,039W/m.K., stěny přístavku pěnovým polystyrenem tl.100mm s deklarovaným součinitelem tepelné vodivosti λ d = max. 0,039W/m.K. Strop pod půdou a schodiště bude zateplen minerální vlnou tl. 280mm s deklarovaným součinitelem tepelné vodivosti λ d = max. 0,036W/m.K. Strop nad přístavkem bude zateplen minerální vlnou tl.200mm s deklarovaným součinitelem tepelné vodivosti λ d = max. 0,039W/m.K. Sokl bude zateplen perimetrickým polystyrenem tl.100,80mm s deklarovaným součinitelem tepelné vodivosti λ d = max. 0,034W/m.K. 10) Výplně otvorů V objektu byly staré výplně otvorů vyměněné v roce 2008 za nové - plastové, zůstaly nevyměněné pouze výplně otvorů v přístavku a dveře na půdu. Je tedy navržena pouze výměna okna a dveří v přístavku a dveří na půdu. Nové okno v přístavku bude s plastovým rámem a izolačním zasklením U w = max. 1,2 W/m 2 K celého okna (viz. PD výpis výplní otvorů). Nové dveře do přístavku budou plastové s U d = max. 1,7 W/m 2 K celých dveří. Okno a dveře do přístavku budou osazené na vnější líc stávající konstrukce přístavku pomocí kotevních pásků, na vnitřní ostění bude pro zakrytí kotvení okna přišroubována a nalepena OSB deska určená do prostředí zvýšené vlhkosti, na které bude zhotovena vyrovnávací vrstva a bude provedeno napojení na stávající povrchovou úpravu. Nové dveře na půdu jsou navrženy dřevěné sendvičové s U d = max. 2,3 W/m 2 K celých dveří. Na vyměňované dveře a okna, budou osazeny doplňky dle předchozího stavu kování, zámky, dorazy. Všechny výplně budou splňovat požadavky vyhlášky 398/2009 Sb.. Styčná spára mezi rámem otvorových výplní a stávající konstrukcí bude vyplněna polyuretanovou pěnou. Osazení výplní bude provedeno v souladu se zásadami uvedenými v TNI a ČSN Veškeré potřebné specifikace jednotlivých nových výplní vnějších otvorů jsou uvedeny ve výpisu, který je součástí výkresové části. Navržené rozměry je 10

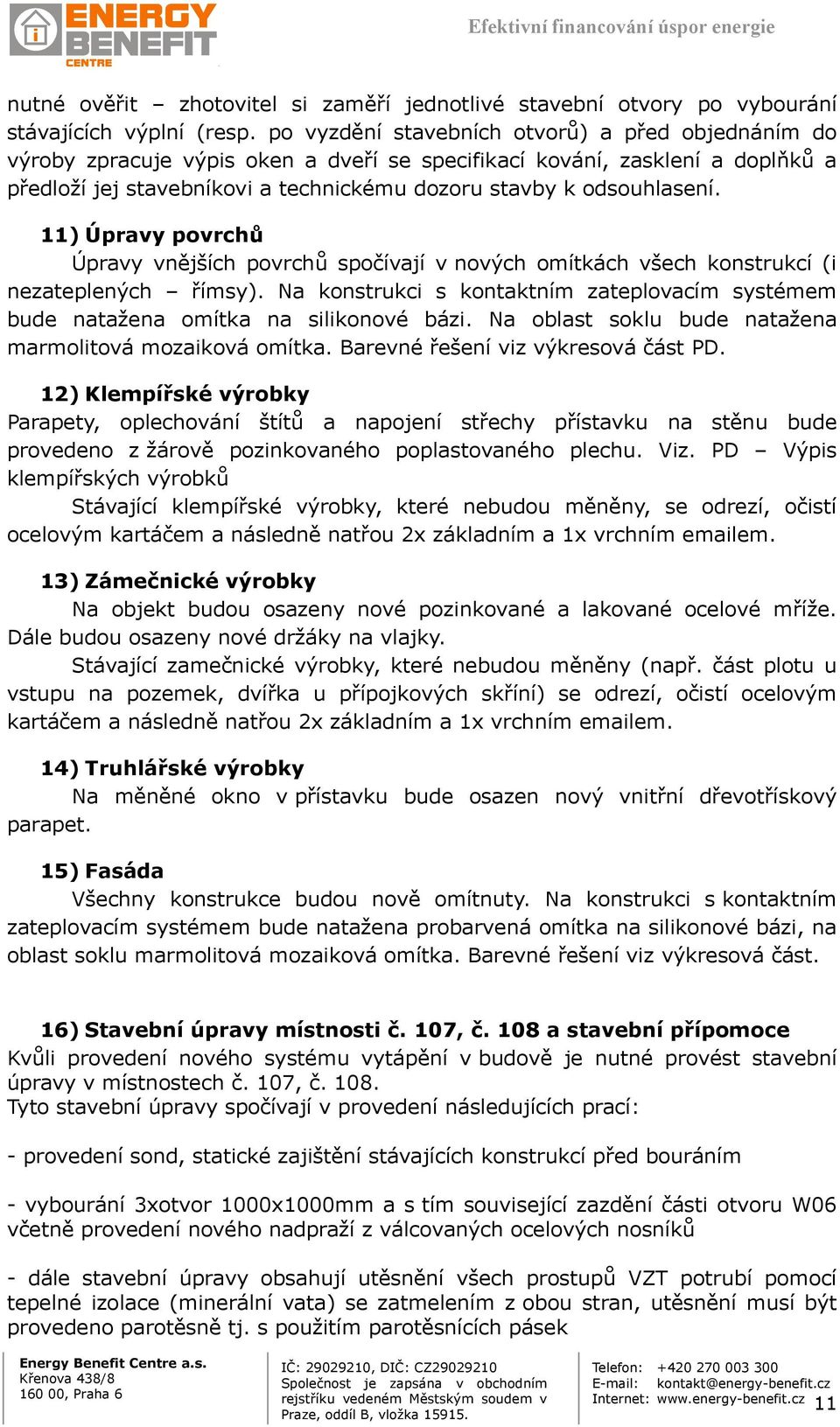

11 nutné ověřit zhotovitel si zaměří jednotlivé stavební otvory po vybourání stávajících výplní (resp. po vyzdění stavebních otvorů) a před objednáním do výroby zpracuje výpis oken a dveří se specifikací kování, zasklení a doplňků a předloží jej stavebníkovi a technickému dozoru stavby k odsouhlasení. 11) Úpravy povrchů Úpravy vnějších povrchů spočívají v nových omítkách všech konstrukcí (i nezateplených římsy). Na konstrukci s kontaktním zateplovacím systémem bude natažena omítka na silikonové bázi. Na oblast soklu bude natažena marmolitová mozaiková omítka. Barevné řešení viz výkresová část PD. 12) Klempířské výrobky Parapety, oplechování štítů a napojení střechy přístavku na stěnu bude provedeno z žárově pozinkovaného poplastovaného plechu. Viz. PD Výpis klempířských výrobků Stávající klempířské výrobky, které nebudou měněny, se odrezí, očistí ocelovým kartáčem a následně natřou 2x základním a 1x vrchním em. 13) Zámečnické výrobky Na objekt budou osazeny nové pozinkované a lakované ocelové mříže. Dále budou osazeny nové držáky na vlajky. Stávající zamečnické výrobky, které nebudou měněny (např. část plotu u vstupu na pozemek, dvířka u přípojkových skříní) se odrezí, očistí ocelovým kartáčem a následně natřou 2x základním a 1x vrchním em. 14) Truhlářské výrobky Na měněné okno v přístavku bude osazen nový vnitřní dřevotřískový parapet. 15) Fasáda Všechny konstrukce budou nově omítnuty. Na konstrukci s kontaktním zateplovacím systémem bude natažena probarvená omítka na silikonové bázi, na oblast soklu marmolitová mozaiková omítka. Barevné řešení viz výkresová část. 16) Stavební úpravy místnosti č. 107, č. 108 a stavební přípomoce Kvůli provedení nového systému vytápění v budově je nutné provést stavební úpravy v místnostech č. 107, č Tyto stavební úpravy spočívají v provedení následujících prací: - provedení sond, statické zajištění stávajících konstrukcí před bouráním - vybourání 3xotvor 1000x1000mm a s tím související zazdění části otvoru W06 včetně provedení nového nadpraží z válcovaných ocelových nosníků - dále stavební úpravy obsahují utěsnění všech prostupů VZT potrubí pomocí tepelné izolace (minerální vata) se zatmelením z obou stran, utěsnění musí být provedeno parotěsně tj. s použitím parotěsnících pásek 11

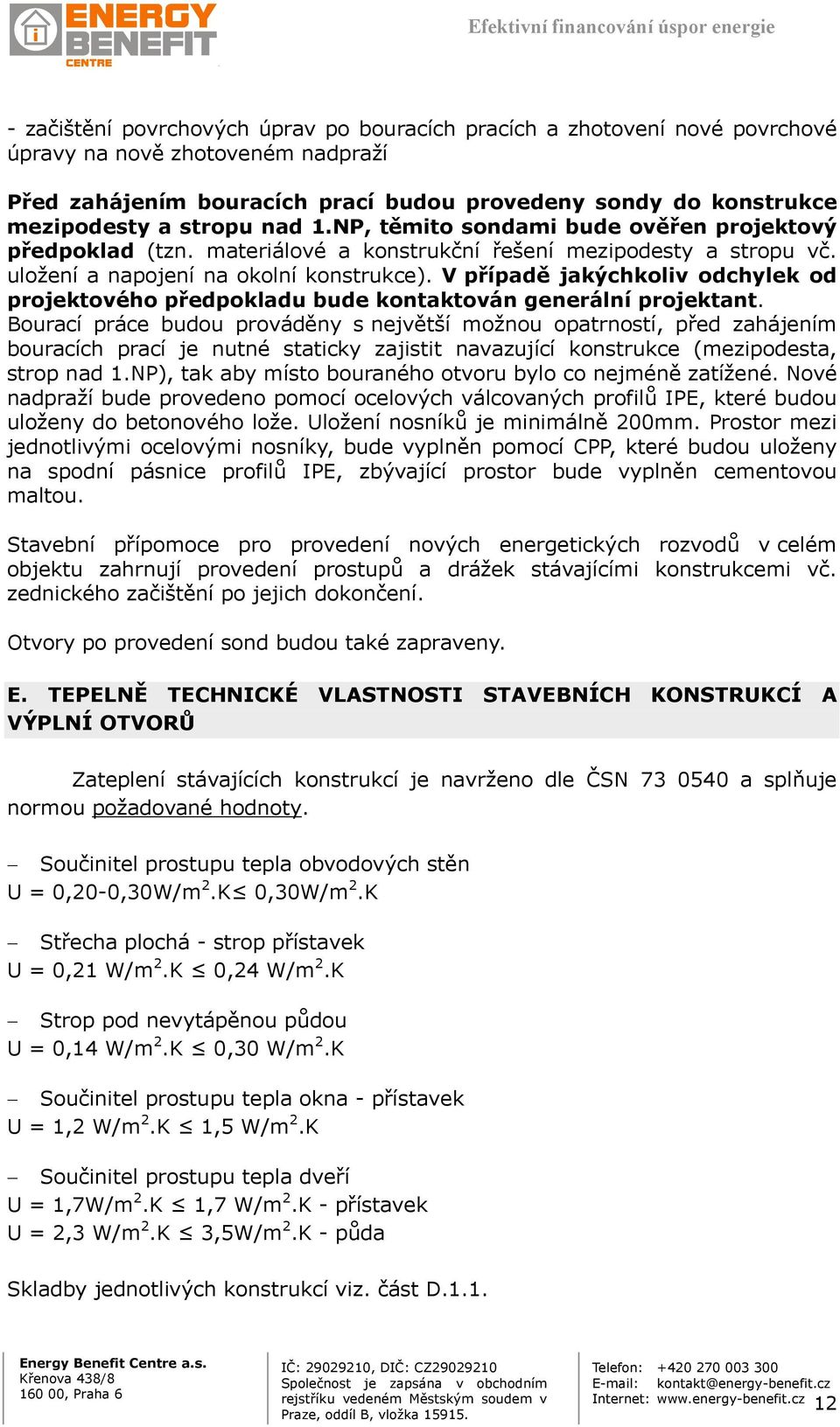

12 - začištění povrchových úprav po bouracích pracích a zhotovení nové povrchové úpravy na nově zhotoveném nadpraží Před zahájením bouracích prací budou provedeny sondy do konstrukce mezipodesty a stropu nad 1.NP, těmito sondami bude ověřen projektový předpoklad (tzn. materiálové a konstrukční řešení mezipodesty a stropu vč. uložení a napojení na okolní konstrukce). V případě jakýchkoliv odchylek od projektového předpokladu bude kontaktován generální projektant. Bourací práce budou prováděny s největší možnou opatrností, před zahájením bouracích prací je nutné staticky zajistit navazující konstrukce (mezipodesta, strop nad 1.NP), tak aby místo bouraného otvoru bylo co nejméně zatížené. Nové nadpraží bude provedeno pomocí ocelových válcovaných profilů IPE, které budou uloženy do betonového lože. Uložení nosníků je minimálně 200mm. Prostor mezi jednotlivými ocelovými nosníky, bude vyplněn pomocí CPP, které budou uloženy na spodní pásnice profilů IPE, zbývající prostor bude vyplněn cementovou maltou. Stavební přípomoce pro provedení nových energetických rozvodů v celém objektu zahrnují provedení prostupů a drážek stávajícími konstrukcemi vč. zednického začištění po jejich dokončení. Otvory po provedení sond budou také zapraveny. E. TEPELNĚ TECHNICKÉ VLASTNOSTI STAVEBNÍCH KONSTRUKCÍ A VÝPLNÍ OTVORŮ Zateplení stávajících konstrukcí je navrženo dle ČSN a splňuje normou požadované hodnoty. Součinitel prostupu tepla obvodových stěn U = 0,20-0,30W/m 2.K 0,30W/m 2.K Střecha plochá - strop přístavek U = 0,21 W/m 2.K 0,24 W/m 2.K Strop pod nevytápěnou půdou U = 0,14 W/m 2.K 0,30 W/m 2.K Součinitel prostupu tepla okna - přístavek U = 1,2 W/m 2.K 1,5 W/m 2.K Součinitel prostupu tepla dveří U = 1,7W/m 2.K 1,7 W/m 2.K - přístavek U = 2,3 W/m 2.K 3,5W/m 2.K - půda Skladby jednotlivých konstrukcí viz. část D

13 F. ZPŮSOB ZALOŽENÍ OBJEKTU S OHLEDEM NA VÝSLEDKY INŽENÝRSKOGEOLOGICKÉHO A HYDROGEOLOGICKÉHO PRŮZKUMU Vzhledem k typu prováděných stavebních prací nebyl proveden inženýrskogeologický a hydrogeologický průzkum. G. VLIV OBJEKTU A JEHO UŽÍVÁNÍ NA ŽIVOTNÍ PROSTŘEDÍ A ŘEŠENÍ PŘÍPADNÝCH NEGATIVNÍCH ÚČINKŮ Provádění stavebních úprav neovlivní životní prostředí nad míru obvyklou. Zlepšení tepelně technických vlastností významné části obálky budovy bude mít za následek snížení měrné potřeby energie na vytápění a tedy i pozitivní dopad na zlepšení životního prostředí. V budově nebyl zjištěn výskyt netopýrů ani rorýse obecného. Střecha nad OÚ je sedlová, přesto veškeré stávající ventilační otvory (u říms a okapů) budou zachovány pro případný výskyt netopýrů či hnízdění rorýse obecného nebo bude vhodným způsobem zajištěna jejich náhrada - prefabrikáty s otvory, budky pro rorýse obecné a netopýry (dle metodických pokynů uvedených na V případě, že by před zahájením stavebních prací zateplování budovy nebo v jejich průběhu byl zjištěn výskyt netopýrů nebo rorýse obecného, musí stavebník tuto skutečnost ohlásit a projednat s příslušným orgánem ochrany přírody a krajiny a zhotovitel stavby musí neprodleně pozastavit stavební práce. Doporučuje se pak zároveň kontaktovat odborníky z České společnosti ornitologické, resp. České společnosti na ochranu netopýrů a s nimi konzultovat konkrétní opatření, která by umožnila hnízdění těchto živočichů i po provedení zateplení. S veškerými odpady bude nakládáno ve smyslu zákona č.188/2004 Sb. o odpadech, v platném znění. likvidace tuhých odpadů: odvoz na skládku k tomu určenou likvidace nebezpečných odpadů: odvoz na skládku k tomu určenou vliv na ovzduší: ovzduší nebude stavbou nadměrně znečišťováno zatížení hlukem: stavba nebude způsobovat nadměrný hluk, provádění stavby bude v denních hodinách ochrana půdy a podzemních vod: není předpokládáno riziko znečištění půdy či podzemních vod pokud budou dodrženy všechny bezpečnostní předpisy a pokyny H. DOPRAVNÍ ŘEŠENÍ 13

14 Navrhované stavební úpravy nemají vliv na dopravní řešení. Vjezd a vstup na pozemek je řešen z přilehlé místní veřejné komunikace. I. OCHRANA OBJEKTU PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ, PROTIRADONOVÁ OPATŘENÍ Neposuzuje se. J. DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU Stavba byla navržena v souladu s technickými požadavky na výstavbu uvedenými ve vyhl. č 268/2009 Sb. v platném znění. V souladu s ostatními platnými předpisy. K. BOZP V oblasti bezpečnosti a ochrany zdraví při užívání se vychází z platných norem a bezpečnostních předpisů, které budou v době užívání objektu dodržovány. Bezpečnost nebude během užívání narušena, budou-li prováděny udržovací práce na objektu tak, aby byla zajištěna jeho životnost. Veškeré stavební práce se budou řídit dle Nařízení vlády č. 591/2006 Sb. o bližších požadavcích na bezpečnost a ochranu zdraví při práci na staveništi a NV 362/2005 Sb. O bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo hloubky. - zákon č. 183/2006 Sb., Stavební zákon - zákoník práce č. 262/2006 Sb. - zákon č. 338/2005 Sb., o státním odborném dozoru nad bezpečností práce Bezpečnost práce při přípravě staveb: 1) Vzájemné vztahy, závazky a povinnosti v oblasti bezpečnosti práce a technických zařízení musí být mezi účastníky výstavby dohodnuty před zahájením prací a musí být obsaženy v zápise o předání staveniště. Pokud nejsou zajištěny smluvně. 2) Dodavatel stavebních prací je povinen seznámit ostatní subdodavatele s požadavky bezpečnosti práce obsaženými v projektu stavby a dodavatelské dokumentaci. 3) Při stavebních pracích je povinností zodpovědného pracovníka závodu seznámit pracovníky dodavatele se zásadami bezpečného chování na daném pracovišti a s možnými místy zdroji ohrožení na základě specifických podmínek konkrétního závodu. 14

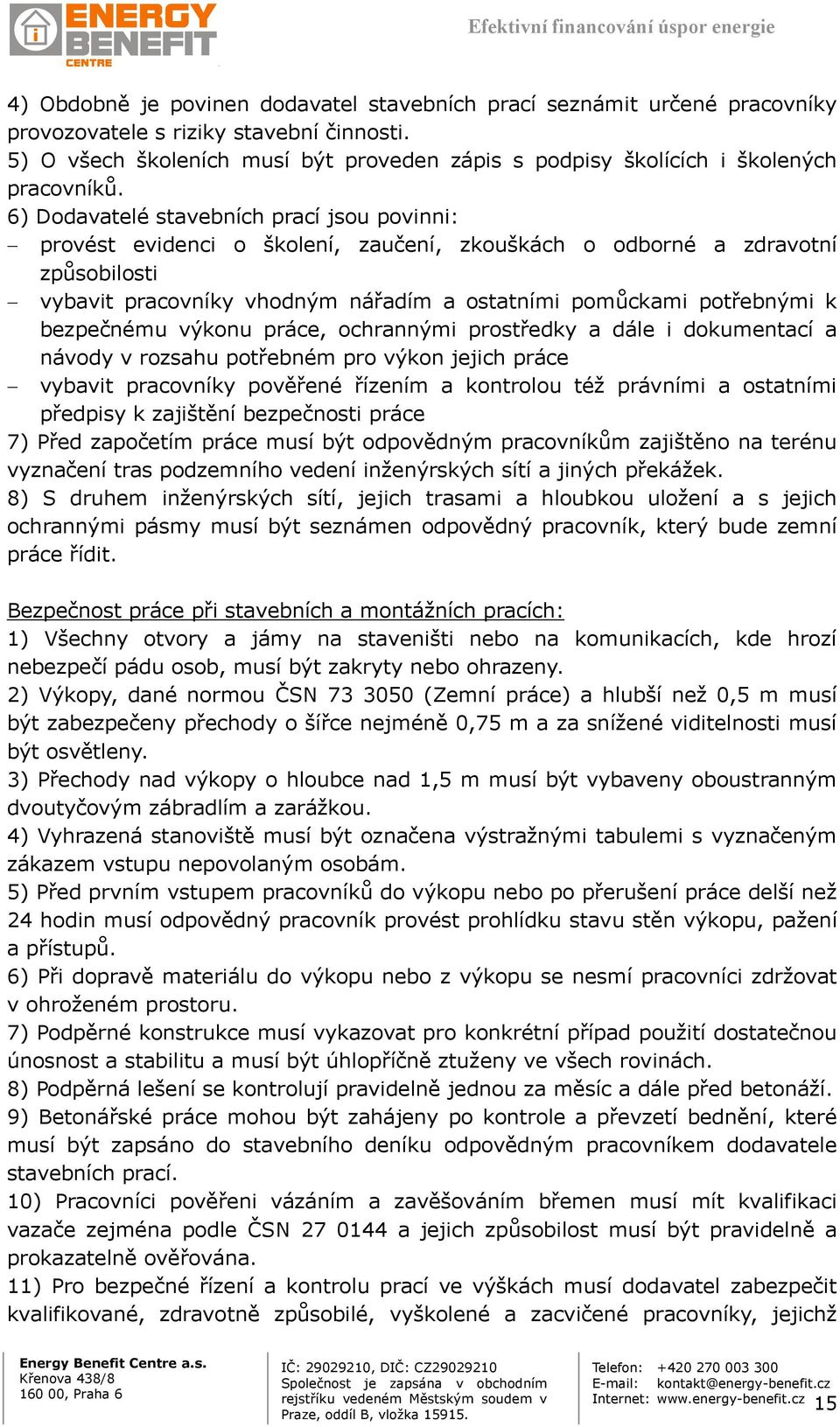

15 4) Obdobně je povinen dodavatel stavebních prací seznámit určené pracovníky provozovatele s riziky stavební činnosti. 5) O všech školeních musí být proveden zápis s podpisy školících i školených pracovníků. 6) Dodavatelé stavebních prací jsou povinni: provést evidenci o školení, zaučení, zkouškách o odborné a zdravotní způsobilosti vybavit pracovníky vhodným nářadím a ostatními pomůckami potřebnými k bezpečnému výkonu práce, ochrannými prostředky a dále i dokumentací a návody v rozsahu potřebném pro výkon jejich práce vybavit pracovníky pověřené řízením a kontrolou též právními a ostatními předpisy k zajištění bezpečnosti práce 7) Před započetím práce musí být odpovědným pracovníkům zajištěno na terénu vyznačení tras podzemního vedení inženýrských sítí a jiných překážek. 8) S druhem inženýrských sítí, jejich trasami a hloubkou uložení a s jejich ochrannými pásmy musí být seznámen odpovědný pracovník, který bude zemní práce řídit. Bezpečnost práce při stavebních a montážních pracích: 1) Všechny otvory a jámy na staveništi nebo na komunikacích, kde hrozí nebezpečí pádu osob, musí být zakryty nebo ohrazeny. 2) Výkopy, dané normou ČSN (Zemní práce) a hlubší než 0,5 m musí být zabezpečeny přechody o šířce nejméně 0,75 m a za snížené viditelnosti musí být osvětleny. 3) Přechody nad výkopy o hloubce nad 1,5 m musí být vybaveny oboustranným dvoutyčovým zábradlím a zarážkou. 4) Vyhrazená stanoviště musí být označena výstražnými tabulemi s vyznačeným zákazem vstupu nepovolaným osobám. 5) Před prvním vstupem pracovníků do výkopu nebo po přerušení práce delší než 24 hodin musí odpovědný pracovník provést prohlídku stavu stěn výkopu, pažení a přístupů. 6) Při dopravě materiálu do výkopu nebo z výkopu se nesmí pracovníci zdržovat v ohroženém prostoru. 7) Podpěrné konstrukce musí vykazovat pro konkrétní případ použití dostatečnou únosnost a stabilitu a musí být úhlopříčně ztuženy ve všech rovinách. 8) Podpěrná lešení se kontrolují pravidelně jednou za měsíc a dále před betonáží. 9) Betonářské práce mohou být zahájeny po kontrole a převzetí bednění, které musí být zapsáno do stavebního deníku odpovědným pracovníkem dodavatele stavebních prací. 10) Pracovníci pověřeni vázáním a zavěšováním břemen musí mít kvalifikaci vazače zejména podle ČSN a jejich způsobilost musí být pravidelně a prokazatelně ověřována. 11) Pro bezpečné řízení a kontrolu prací ve výškách musí dodavatel zabezpečit kvalifikované, zdravotně způsobilé, vyškolené a zacvičené pracovníky, jejichž 15

16 znalosti jsou nejméně 1x za 3 roky ověřovány zkouškou. 12) Pro výkon práce ve výškách musí dodavatel zabezpečit kvalifikované, zdravotně způsobilé, vyškolené a zacvičené pracovníky, jejichž znalosti jsou nejméně 1x za 12 měsíců ověřovány zkouškou. 13) Ochrana pracovníků proti pádu z výšky nad 1,5 m musí být provedena kolektivním nebo osobním zajištěním na všech pracovištích a komunikacích. 14) Osobní zajištění pracovníků při práci ve výškách a nad volnou hloubkou se musí použít v případech, kdy nelze použít kolektivní zajištění. 15) Technologický materiál, nářadí a nástroje je zakázáno volně pokládat na konstrukce nebo na podlahu v blízkosti otvorů. 16) Prostory, nad kterými se pracuje, musí být vždy bezpečně zajištěny. 17) Dodavatel stavebních prací je povinen vydat písemné pokyny pro obsluhu a údržbu strojů a strojních zařízení, které obsahují požadavky pro zajištění bezpečnosti práce a pracovníky s těmito pokyny prokazatelně seznámit. 18) Obsluhy strojů musí být nejméně jednou za rok přezkoušeny. 19) Obsluhy vyhrazených technických zařízení musí mít příslušná oprávnění. 20) Veškeré práce související s elektrickými zařízeními musí být prováděny v souladu s normami a předpisy dotýkajícími se vyhrazených elektrických zařízení. Pro příslušné práce musí mít pracovníci příslušnou odbornou způsobilost ve smyslu vyhlášky ČÚBP a ČBÚ č.50/1978 Sb. Bezpečnost práce při provozu: 1) Veškeré práce související s elektrickými zařízeními musí být prováděny v souladu s normami a předpisy dotýkajícími se vyhrazených elektrických zařízení. Pro příslušné práce musí mít pracovníci příslušnou odbornou způsobilost. 2) Všechny příkazy a nařízení pro obsluhu elektrických zařízení a činnosti nebo pobyt v jejich blízkosti musí být v souladu s ČSN Bezpečnostní předpisy pro obsluhu a práci na elektrických zařízeních a přidruženou ČSN Bezpečnostní předpisy pro zacházení s elektrickým zařízením pracovníky seznámenými. 3) Elektrická zařízení se musí udržovat ve stavu, který odpovídá platným elektrotechnickým normám. Osobní ochranné pracovní prostředky: V souvislosti s výstavbou a stavebními pracemi musí být pracovníci vybaveni osobními ochrannými pracovními prostředky v souladu s charakterem vykonávaných činností. L. ROZHODUJÍCÍC VLASTNOSTI MATERIÁLU HLAVNÍCH ÚPRAV 16

17 Veškeré materiály musejí odpovídat požadavkům popsaných v této TZ. Zateplení je navrženo jako systém a proto budou použity systémové výrobky a technologické postupy výrobce systému. Pracovníci budou obeznámeni s technologickými postupy výrobce. Předmětem kontroly bude i kontrola provádění systému. Zhotovitel je povinen obeznámit projektanta se zvoleným systémem v dostatečném předstihu. 1) ETICS Veškeré práce, postupy a materiály budou probíhat dle doporučeného technologického předpisu příslušného výrobce a budou v souladu s ČSN a) Lepící hmota Pro starší zdivo a omítky se doporučuje zvolit lepící hmotu určenou pro sanační systémy. Stávající fasády bývají poničené a více či méně zasolené a tyto lepící hmoty připouštějí mírné zasolení. Rozhodující vlastnosti: Přídržnost k podkladu: min. 0,25MPa Faktor difuzního odporu (μ): max. 18, pro lepící maltu na přístavek 35 Spotřeba: cca 4 kg/m 2 b) Tepelně-izolační materiál Zde se musí volit takový izolant, který je určen pro kontaktní lepení na fasády. EPS tepelná izolace z pěnového polystyrenu: Pěnový polystyren je nutné volit stabilizovaný (se zvýšenou rozměrovou stálostí) s vysokou rozměrovou přesností obvykle značen F. Tepelná izolace na přístavku bude celoplošně lepena. Rozhodující vlastnosti: Objemová hmotnost: 13,5-18kg/m 3 Součinitel tepelné vodivosti (λ): max. 0,039W/mK Faktor difuzního odporu (μ): Třída reakce na oheň dle: E dle ČSN EN MV tepelná izolace z minerální vlny: 17

18 Při kombinaci kotvení a lepení desek na fasádu se musí nanášet lepící hmota na rub izolantu v pásech po celém obvodě a v ploše desky na 3 terče. Rozhodující vlastnosti: Objemová hmotnost: kg/m 3 Součinitel tepelné vodivosti (λ): max. 0,039 W/mK Faktor difuzního odporu (μ): 1 Třída reakce na oheň dle: A1 dle ČSN EN Perimetrický polystyren: Při kombinaci kotvení a lepení desek na fasádu se musí nanášet lepící hmota na rub izolantu v pásech po celém obvodě a v ploše desky na 3 terče. Nad úrovní terénu bude přetažen marmolitovou mozaikovou omítku, pod úrovní terénu bude chráněn geotextílií. Rozhodující vlastnosti: Objemová hmotnost: kg/m 3 Součinitel tepelné vodivosti (λ): max. 0,034 W/mK Faktor difuzního odporu (μ): Třída reakce na oheň dle: E dle ČSN EN c) Hmoždinky Pro MV budou použity hmoždinky se zapuštěnou hlavou a zátkou. Zapuštění na zátku min. 15mm. Na perimetrický polystyren budou použity talířové hmoždinky. Na přístavku bude systém celoplošně lepený. V projektu je rozvržení hmoždinek orientační, je nutné provést odtrhové zkoušky. Hmoždinky musí splňovat deklaraci ETAG 004 a deklaraci proti vytržení z materiálu, do něhož se kotví podle ETAG 014 nebo případně zkoušek přímo na stavbě. Hmoždinky se osazují po 1 až 3 dnech po nalepení izolantu. Maximální vystavení izolantu UV záření činí 6 týdnů. Talíř hmoždinek (u nezapuštěných hlav) nesmí vyčnívat. Pozor je nutné odlišovat hmoždinky nejen pro jednotlivé kotevní materiály, ale i pro jednotlivé tepelné izolanty! Přesná materiálová specifikace a počet kotev společně s hloubkou kotvení bude stanoven na základě výsledku odtrhových zkoušek! d) Lepící stěrka Základní vrstva se skládá ze stěrkové hmoty 2-5 mm a skleněné síťoviny (ne plastové!!!). Pro starší objekty doporučuji takovou stěrkovou hmotu, která má co 18

19 nejnižší faktor difúzního odporu. Rozhodující vlastnosti: Přídržnost k podkladu: min. 0,08 MPa Faktor difuzního odporu (μ): max. 18 Spotřeba: cca 4 kg/m 2 Rozhodující vlastnosti skleněná síťovina Hmotnost na plochu: > 117 g/m 2 e) Difúzně propustný základní nátěr Nátěr nutno provést takový, který je určen pro zvolený systém. Nátěry jsou nejčastěji na bázi draselného vodního skla, plniv a přísad. f) Tenkovrstvá konečná omítka Pro starší objekty doporučuji takovou omítku, která má co nejnižší faktor difúzního odporu. Navržena je omítka na silikonové bázi. Na oblast soklu marmolitová mozaiková omítka. Rozhodující vlastnosti omítka na fasádu Zrnitost: 1,5 mm Faktor difúzního odporu (μ): cca Spotřeba: 2,5 kg/m 2 Rozhodující vlastnosti omítka na sokl Zrnitost: 2,0 mm Faktor difúzního odporu (μ): cca Spotřeba: 5,5 kg/m 2 Voděodolná, mechanicky vysoce odolná 2) STROPY a) Tepelná izolace MV tepelná izolace z minerální vlny (strop pod půdou, schodišťové rameno) : 19

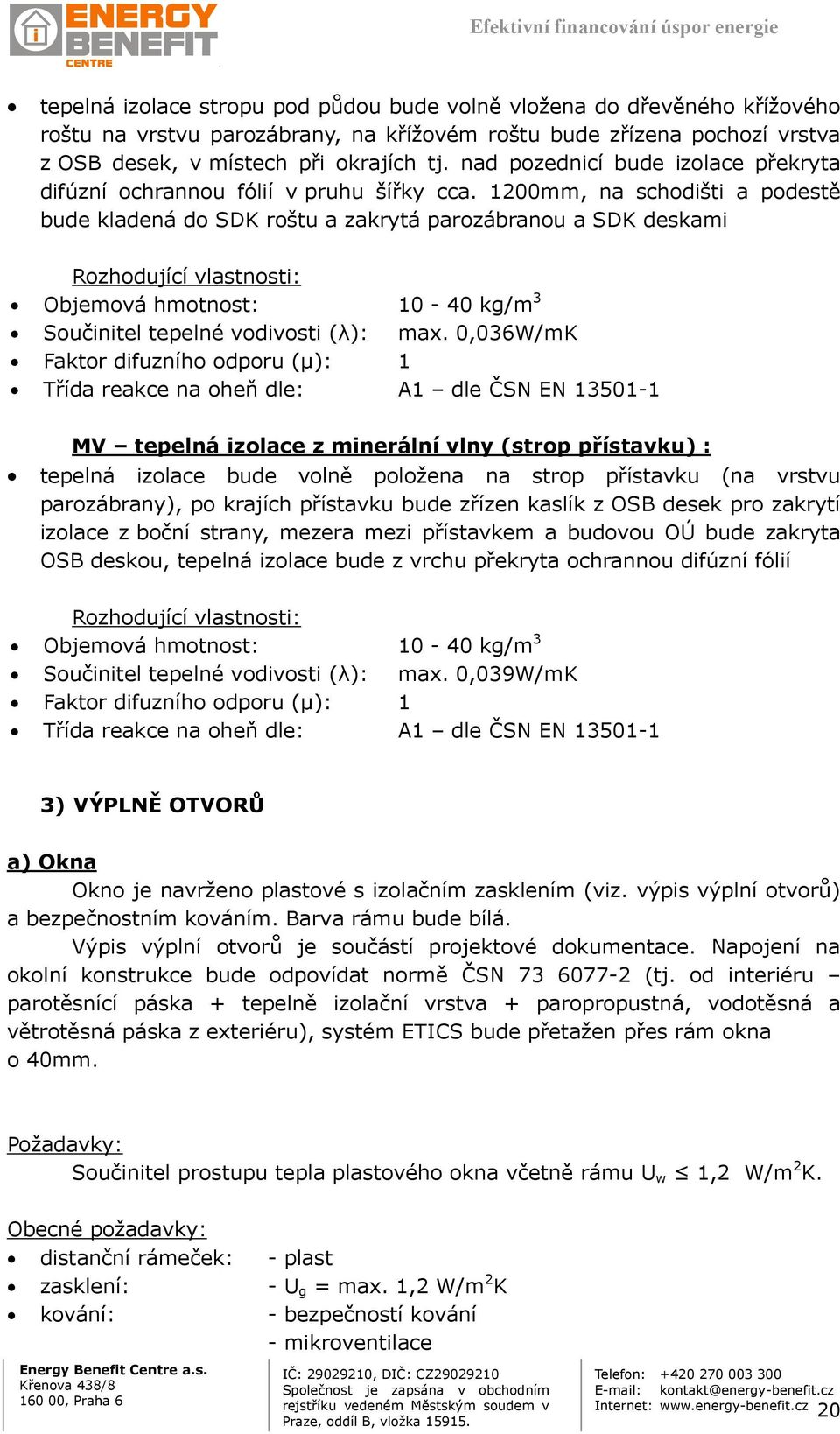

20 tepelná izolace stropu pod půdou bude volně vložena do dřevěného křížového roštu na vrstvu parozábrany, na křížovém roštu bude zřízena pochozí vrstva z OSB desek, v místech při okrajích tj. nad pozednicí bude izolace překryta difúzní ochrannou fólií v pruhu šířky cca. 1200mm, na schodišti a podestě bude kladená do SDK roštu a zakrytá parozábranou a SDK deskami Rozhodující vlastnosti: Objemová hmotnost: kg/m 3 Součinitel tepelné vodivosti (λ): max. 0,036W/mK Faktor difuzního odporu (μ): 1 Třída reakce na oheň dle: A1 dle ČSN EN MV tepelná izolace z minerální vlny (strop přístavku) : tepelná izolace bude volně položena na strop přístavku (na vrstvu parozábrany), po krajích přístavku bude zřízen kaslík z OSB desek pro zakrytí izolace z boční strany, mezera mezi přístavkem a budovou OÚ bude zakryta OSB deskou, tepelná izolace bude z vrchu překryta ochrannou difúzní fólií Rozhodující vlastnosti: Objemová hmotnost: kg/m 3 Součinitel tepelné vodivosti (λ): max. 0,039W/mK Faktor difuzního odporu (μ): 1 Třída reakce na oheň dle: A1 dle ČSN EN ) VÝPLNĚ OTVORŮ a) Okna Okno je navrženo plastové s izolačním zasklením (viz. výpis výplní otvorů) a bezpečnostním kováním. Barva rámu bude bílá. Výpis výplní otvorů je součástí projektové dokumentace. Napojení na okolní konstrukce bude odpovídat normě ČSN (tj. od interiéru parotěsnící páska + tepelně izolační vrstva + paropropustná, vodotěsná a větrotěsná páska z exteriéru), systém ETICS bude přetažen přes rám okna o 40mm. Požadavky: Součinitel prostupu tepla plastového okna včetně rámu U w 1,2 W/m 2 K. Obecné požadavky: distanční rámeček: - plast zasklení: - U g = max. 1,2 W/m 2 K kování: - bezpečností kování - mikroventilace 20

21 výplň: - izolační zasklení barva: - bílá b) Dveře Požadavky: Součinitel prostupu tepla plastových dveří do přístavku je U d 1,7 W/m 2 K včetně rámu, součinitel prostupu tepla dveří na půdu je U d 2,3 W/m 2 K viz. výpis výplní otvorů Obecné požadavky: kování: - bezpečností kování - bezpečnostní zámek barva: - plast - bílý, dřevo - hnědá Projektová dokumentace vychází z podkladů: předchozí stupeň projektové dokumentace prohlídka stavby na místě informace předané investorem v průběhu zpracování PD Technické pokyny: Dodavatel musí s projektantem objasnit veškeré nesrovnalosti před uzavřením a podáním nabídky. Zkontroluje předkládané specifikace, a je povinen před zahájením výroby provést kontrolu rozměrů na stavbě. Má povinnost písemně sdělit své obavy odběrateli ohledně realizace s poukazem na očekávané nedostatky, které mohou vzniknout a předložit alternativní řešení k nápravě. Po odsouhlasení dokumentace budou investorovi předloženy k odsouhlasení barevné vzorky omítek na místě před zahájením prací na celém objektu. Dodavatel připraví vzorek v časovém předstihu tak, aby nebyla ohrožena plynulost výstavby. Investor si vyhrazuje právo na změny, které vyplynou z předložených vzorků. V případě rozporu s projektovým předpokladem bude kontaktován generální projektant, který rozhodne o dalším postupu. Zpracováno dle norem a technických podkladů známých ke dni vydání 21

22 projektové dokumentace 9/2013. V Praze dne
