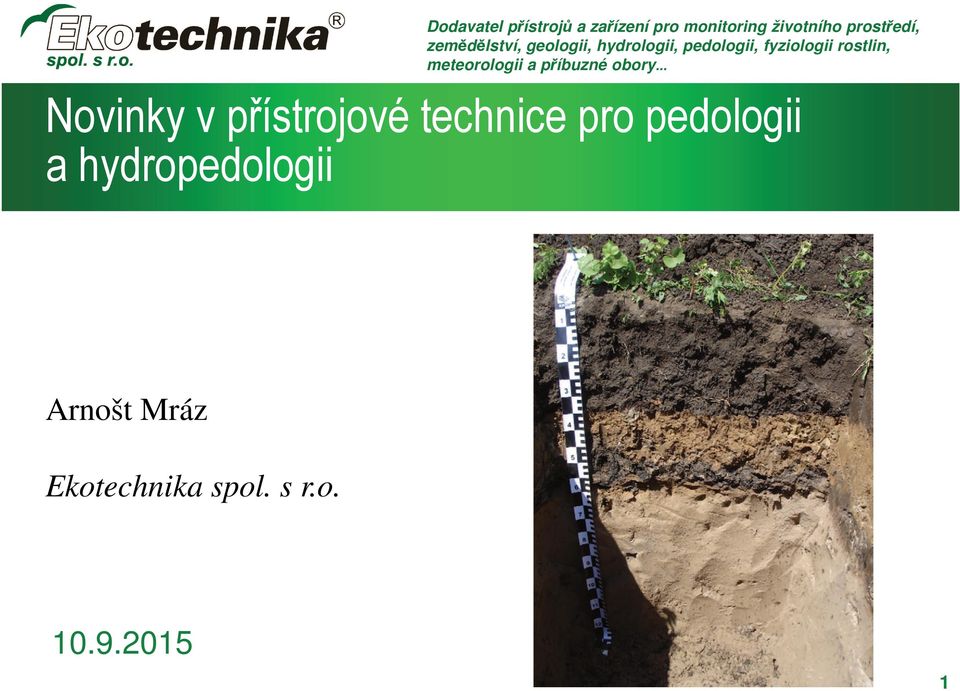

1 Novinky v přístrojové technice pro pedologii a hydropedologii Arnošt Mráz Ekotechnika spol. s r.o

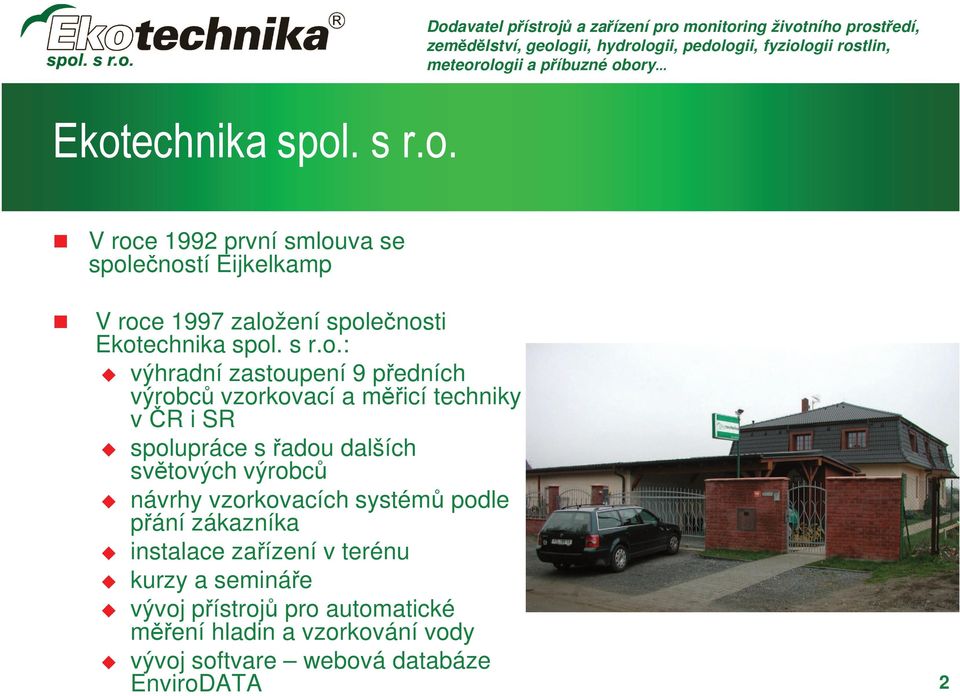

2 Ekotechnika spol. s r.o. V roce 1992 první smlouva se společností Eijkelkamp V roce 1997 založení společnosti Ekotechnika spol. s r.o.: výhradní zastoupení 9 předních výrobců vzorkovací a měřicí techniky v ČR i SR spolupráce s řadou dalších světových výrobců návrhy vzorkovacích systémů podle přání zákazníka instalace zařízení v terénu kurzy a semináře vývoj přístrojů pro automatické měření hladin a vzorkování vody vývoj softvare webová databáze EnviroDATA 2

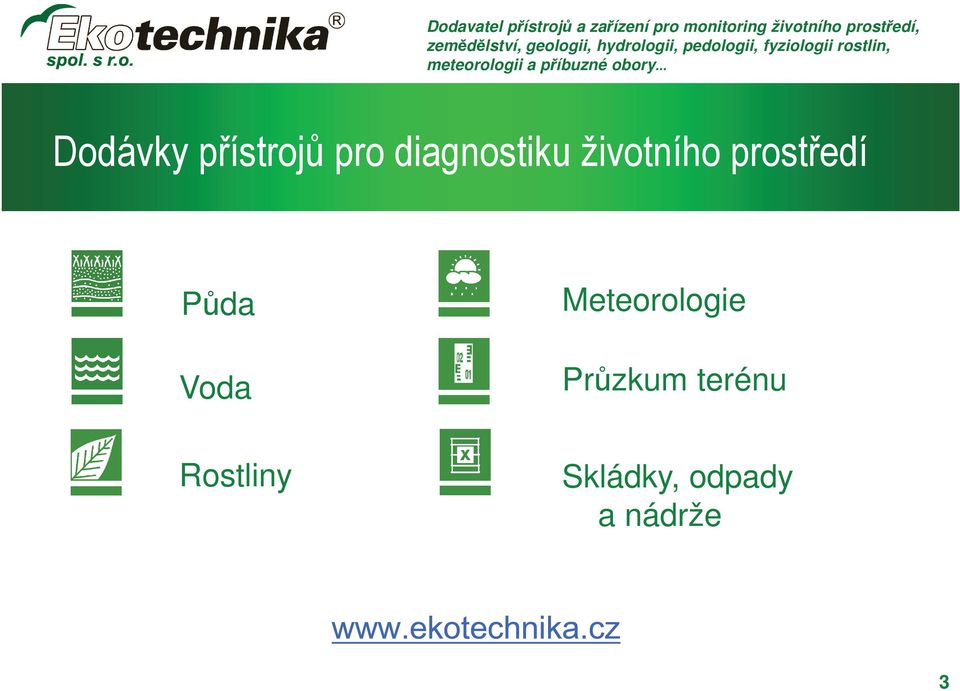

3 Dodávky přístrojů pro diagnostiku životního prostředí Půda Voda Meteorologie Průzkum terénu Rostliny Skládky, odpady a nádrže 3

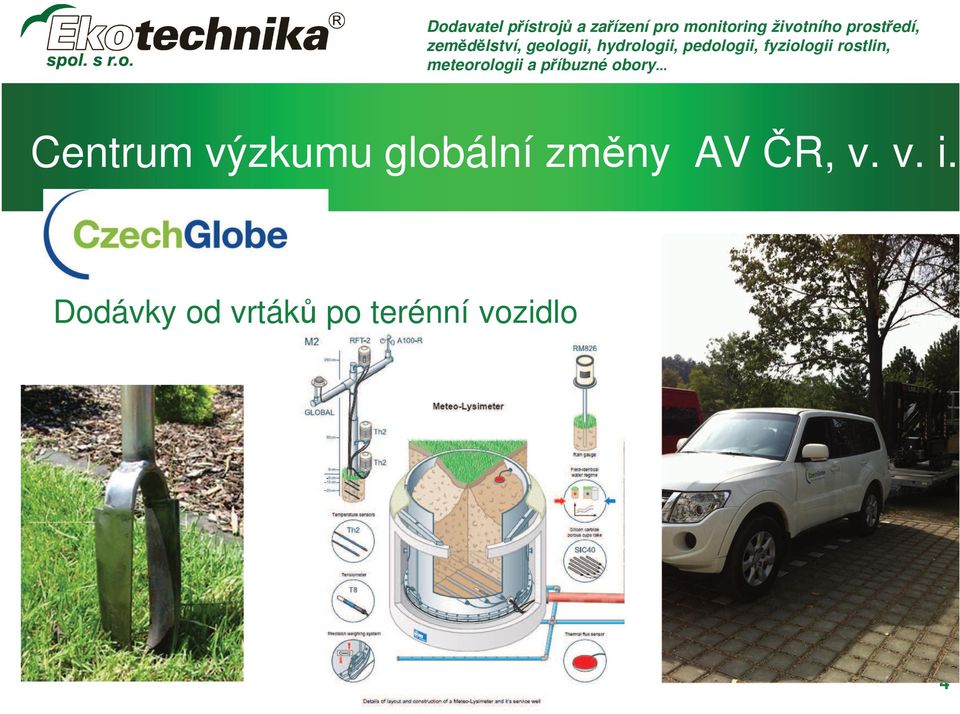

4 Centrum výzkumu globální změny AV ČR, v. v. i. Dodávky od vrtáků po terénní vozidlo 4

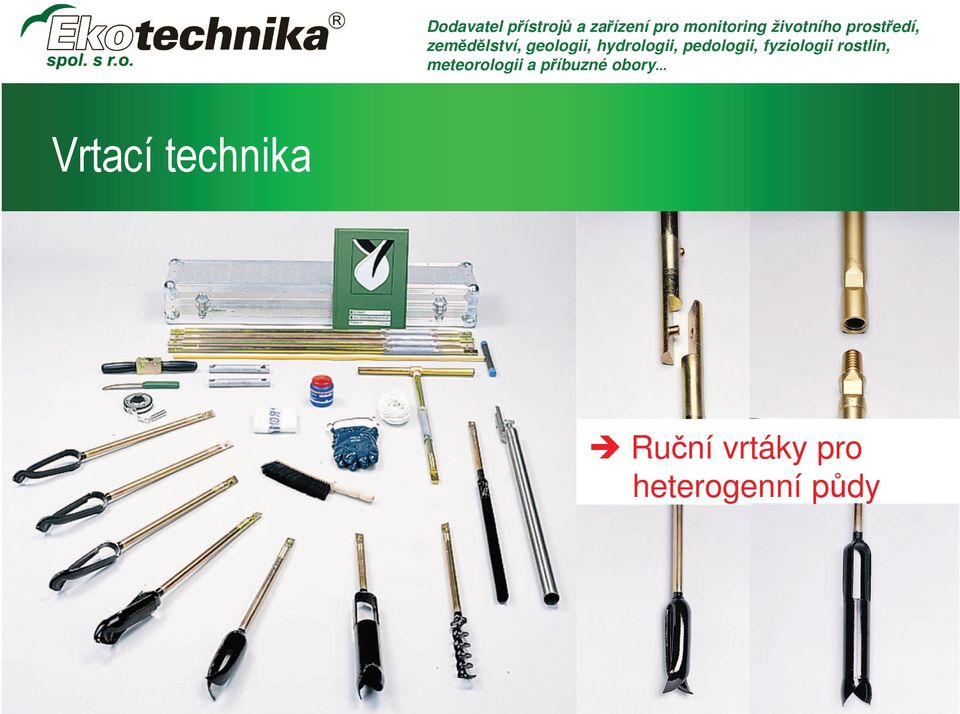

5 Vrtací technika Ruční vrtáky pro heterogenní půdy 5

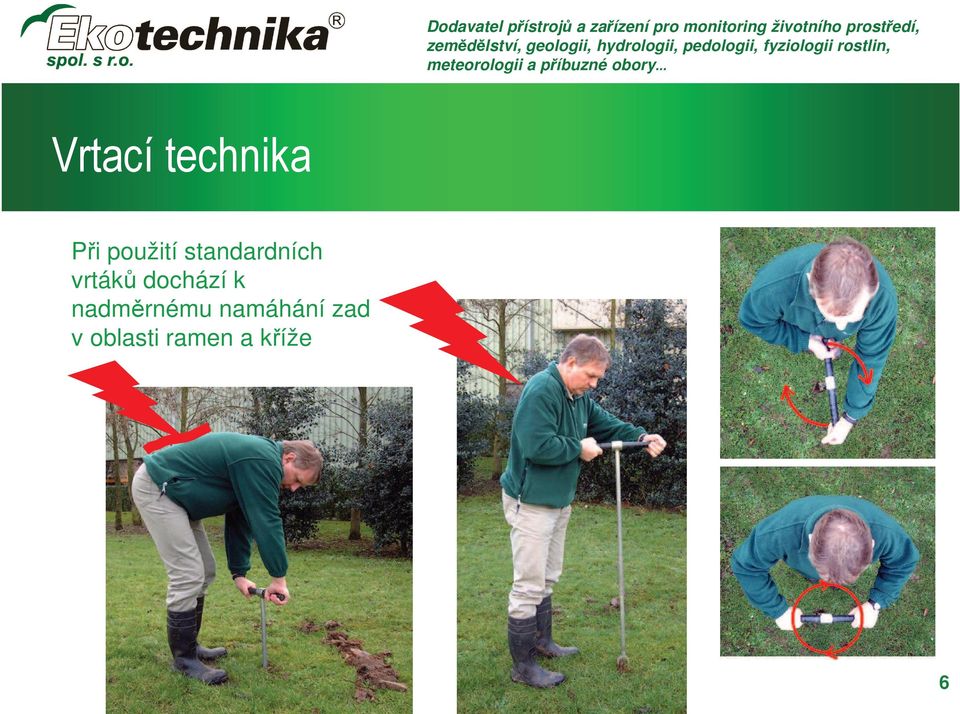

6 Vrtací technika Při použití standardních vrtáků dochází k nadměrnému namáhání zad v oblasti ramen a kříže 6

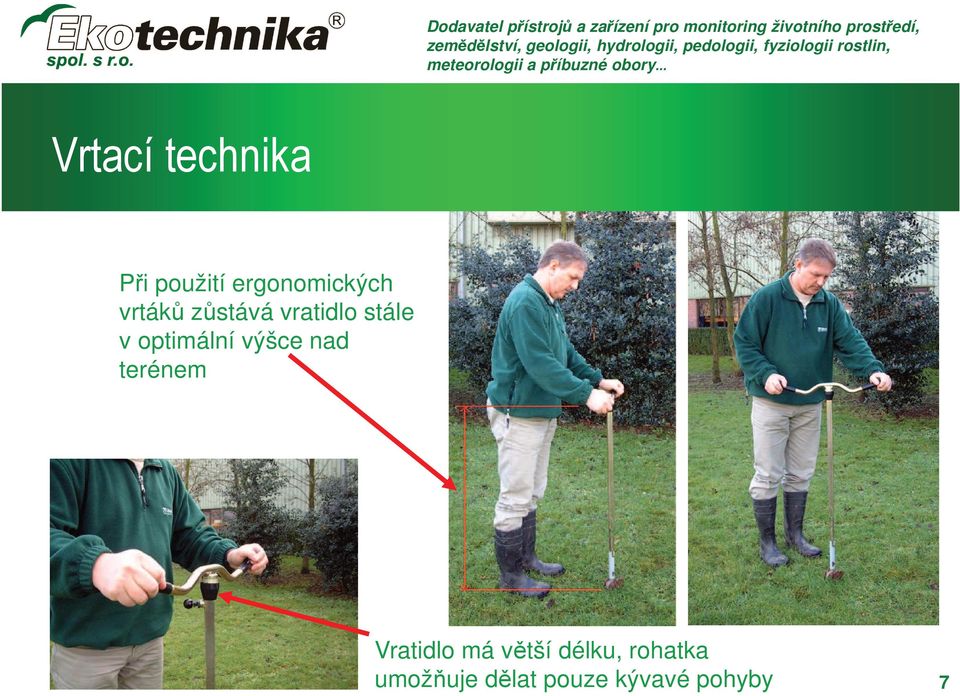

7 Vrtací technika Při použití ergonomických vrtáků zůstává vratidlo stále v optimální výšce nad terénem Vratidlo má větší délku, rohatka umožňuje dělat pouze kývavé pohyby 7

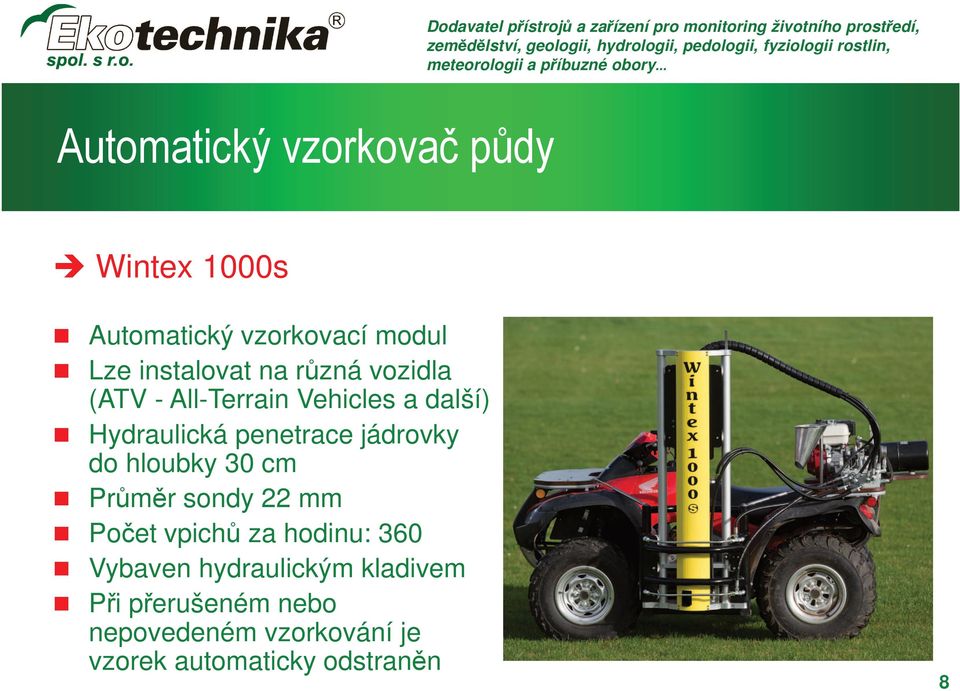

8 Automatický vzorkovač půdy Wintex 1000s Automatický vzorkovací modul Lze instalovat na různá vozidla (ATV - All-Terrain Vehicles a další) Hydraulická penetrace jádrovky do hloubky 30 cm Průměr sondy 22 mm Počet vpichů za hodinu: 360 Vybaven hydraulickým kladivem Při přerušeném nebo nepovedeném vzorkování je vzorek automaticky odstraněn 8

9 Automatický vzorkovač půdy Wintex 1000s videoukázka 9

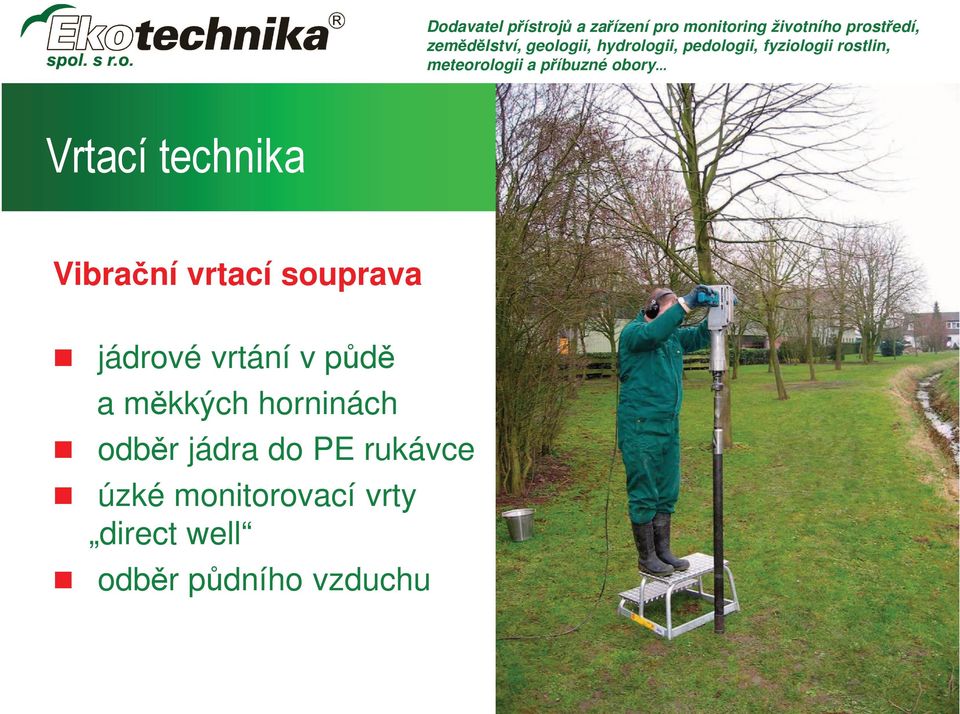

10 Vrtací technika Vibrační vrtací souprava jádrové vrtání v půdě a měkkých horninách odběr jádra do PE rukávce úzké monitorovací vrty direct well odběr půdního vzduchu 10

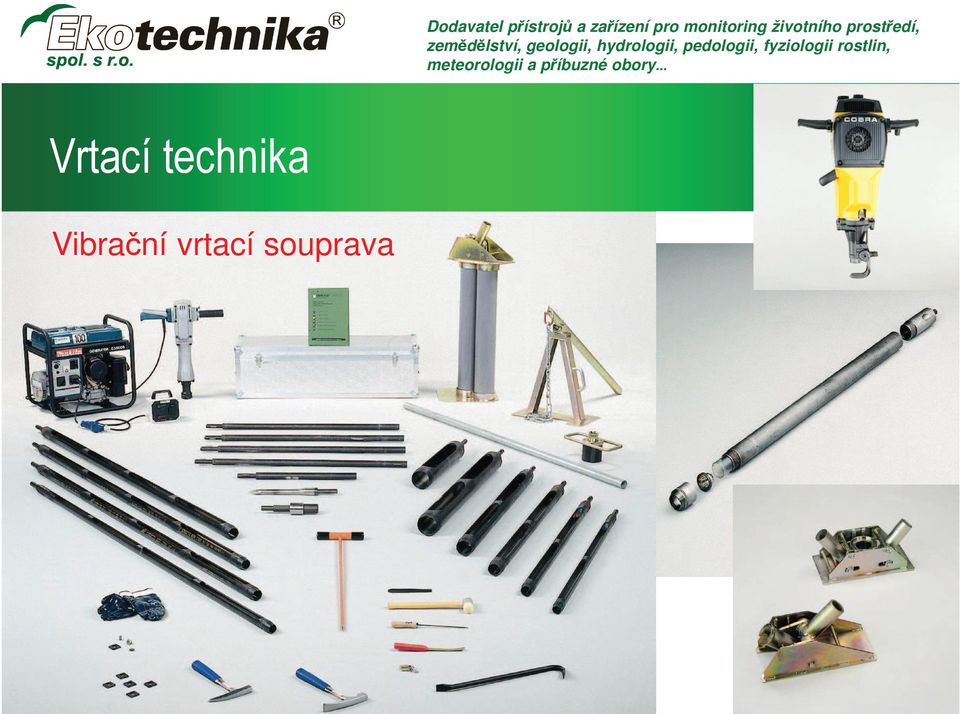

11 Vrtací technika Vibrační vrtací souprava 11

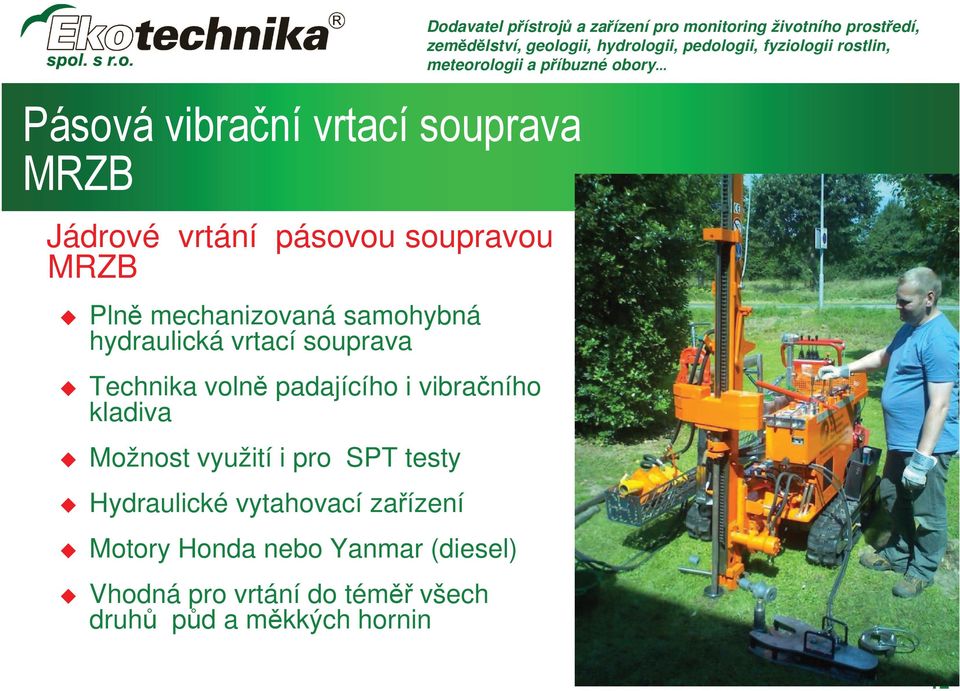

12 Pásová vibrační vrtací souprava MRZB Jádrové vrtání pásovou soupravou MRZB Plně mechanizovaná samohybná hydraulická vrtací souprava Technika volně padajícího i vibračního kladiva Možnost využití i pro SPT testy Hydraulické vytahovací zařízení Motory Honda nebo Yanmar (diesel) Vhodná pro vrtání do téměř všech druhů půd a měkkých hornin Dodavatel přístrojů a zařízení pro monitoring životního prostředí, 12

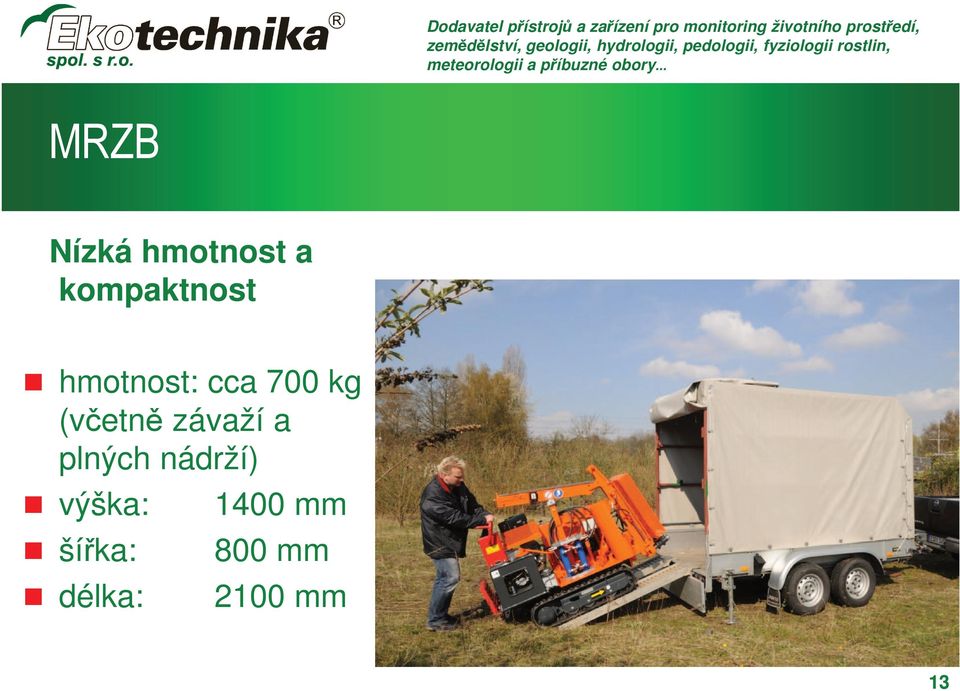

13 MRZB Nízká hmotnost a kompaktnost hmotnost: cca 700 kg (včetně závaží a plných nádrží) výška: šířka: délka: 1400 mm 800 mm 2100 mm 13

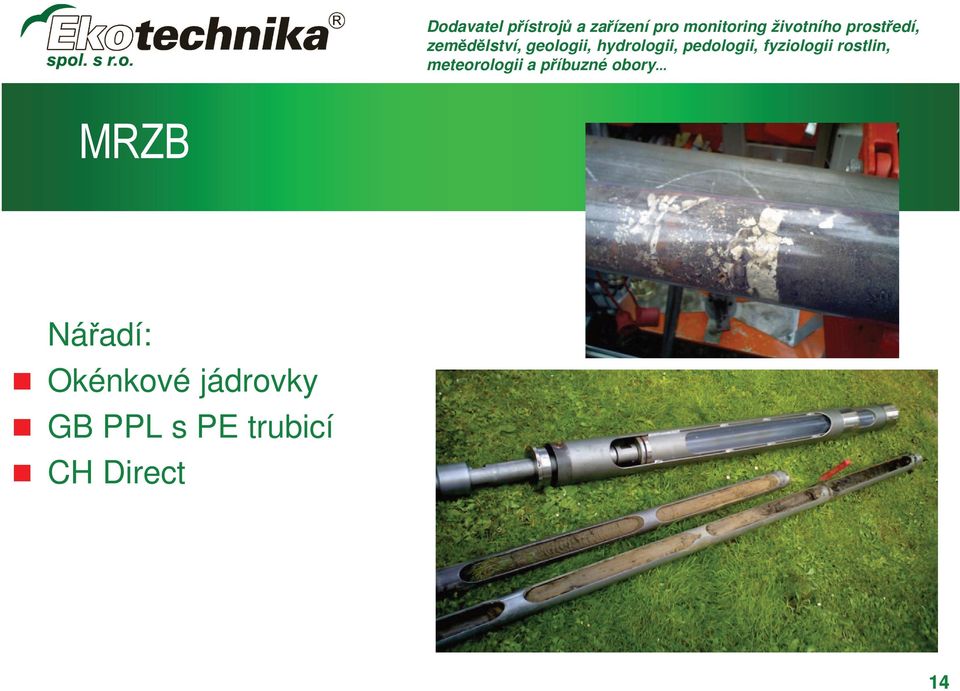

14 MRZB Nářadí: Okénkové jádrovky GB PPL s PE trubicí CH Direct 14

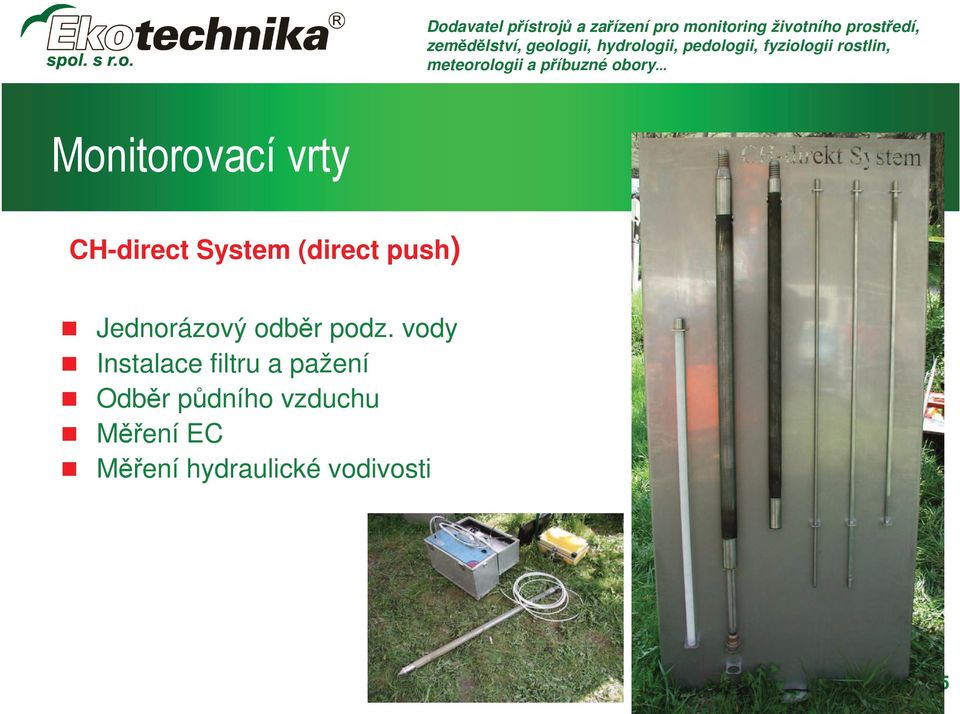

15 Monitorovací vrty CH-direct System (direct push) Jednorázový odběr podz. vody Instalace filtru a pažení Odběr půdního vzduchu Měření EC Měření hydraulické vodivosti 15

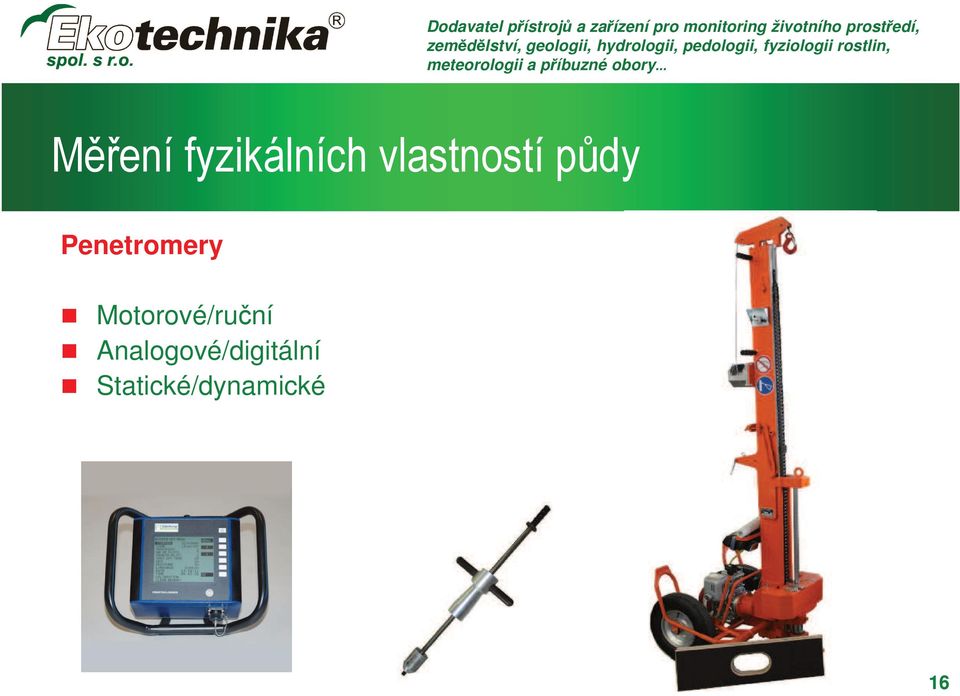

16 Měření fyzikálních vlastností půdy Penetromery Motorové/ruční Analogové/digitální Statické/dynamické 16

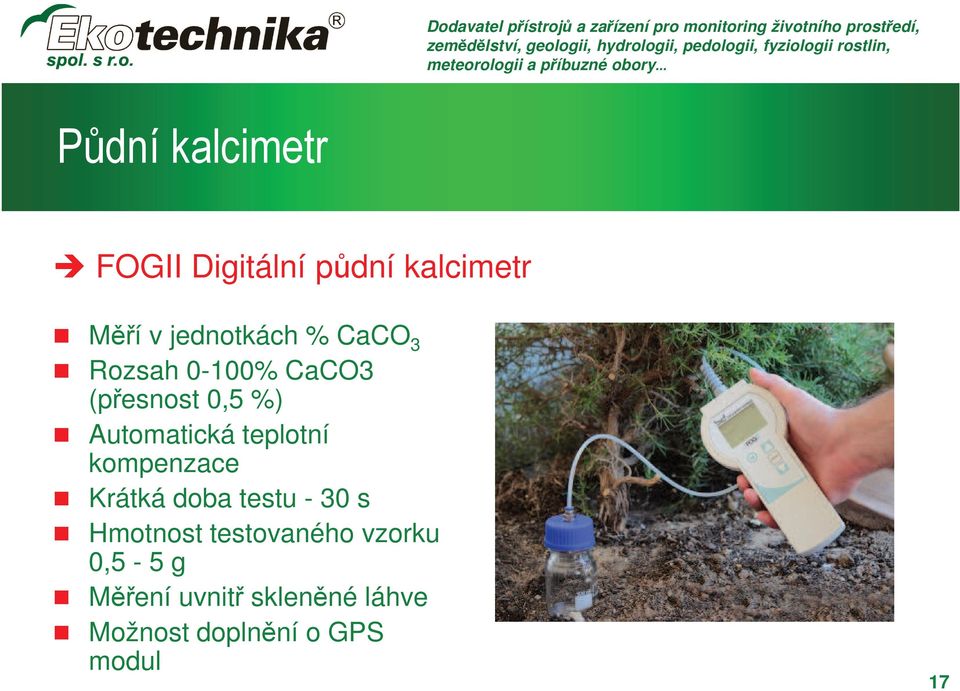

17 Půdní kalcimetr FOGII Digitální půdní kalcimetr Měří v jednotkách % CaCO 3 Rozsah 0-100% CaCO3 (přesnost 0,5 %) Automatická teplotní kompenzace Krátká doba testu - 30 s Hmotnost testovaného vzorku 0,5-5 g Měření uvnitř skleněné láhve Možnost doplnění o GPS modul 17

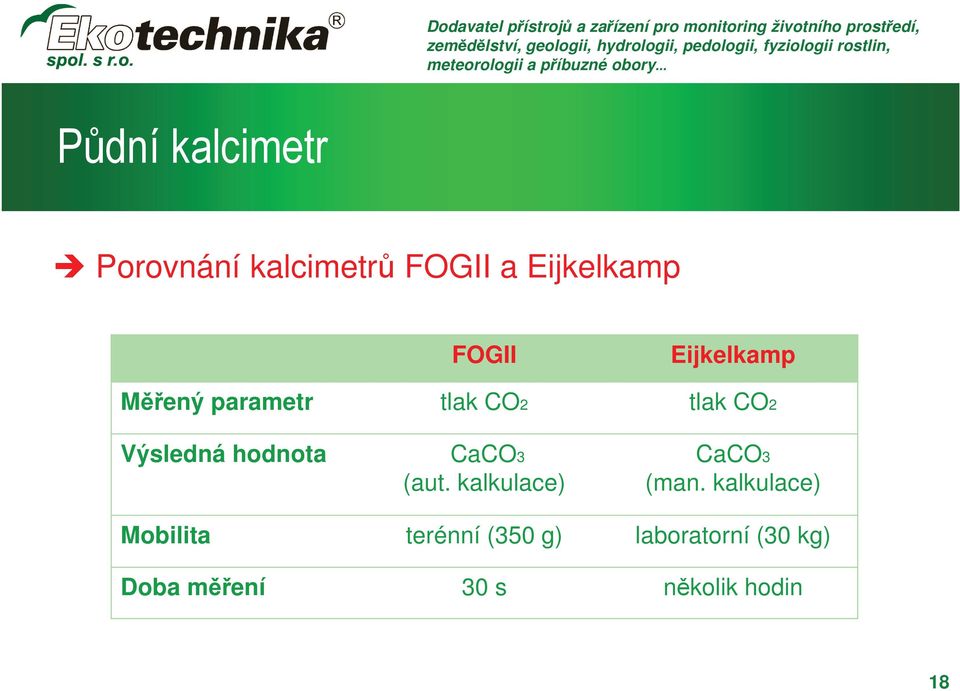

18 Půdní kalcimetr Porovnání kalcimetrů FOGII a Eijkelkamp FOGII Eijkelkamp Měřený parametr tlak CO2 tlak CO2 Výsledná hodnota CaCO3 (aut. kalkulace) CaCO3 (man. kalkulace) Mobilita terénní (350 g) laboratorní (30 kg) Doba měření 30 s několik hodin 18

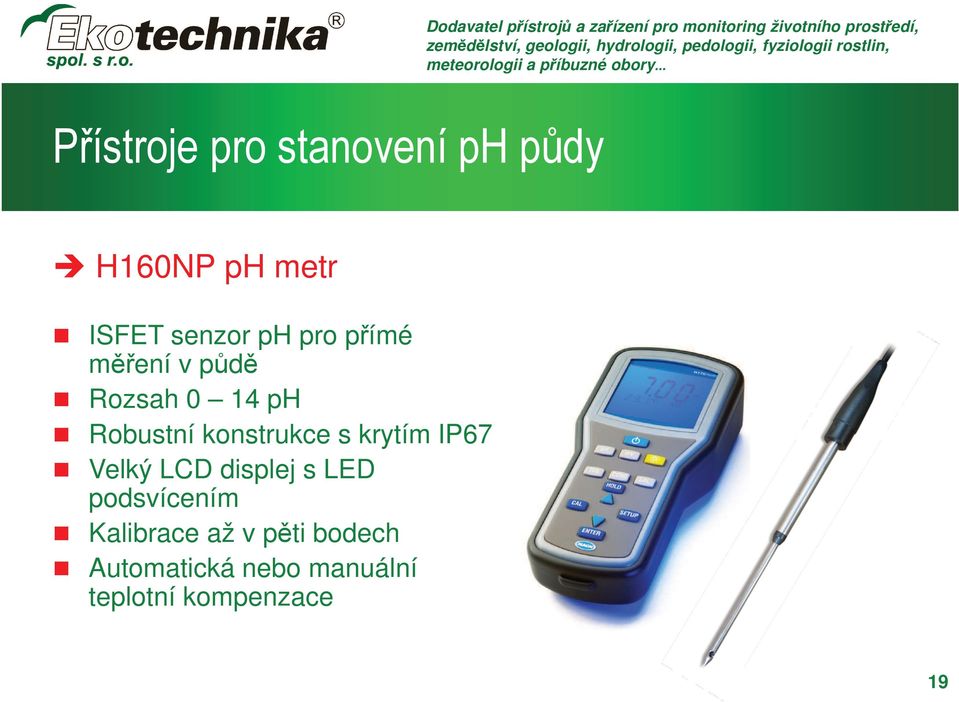

19 Přístroje pro stanovení ph půdy H160NP ph metr ISFET senzor ph pro přímé měření v půdě Rozsah 0 14 ph Robustní konstrukce s krytím IP67 Velký LCD displej s LED podsvícením Kalibrace až v pěti bodech Automatická nebo manuální teplotní kompenzace 19

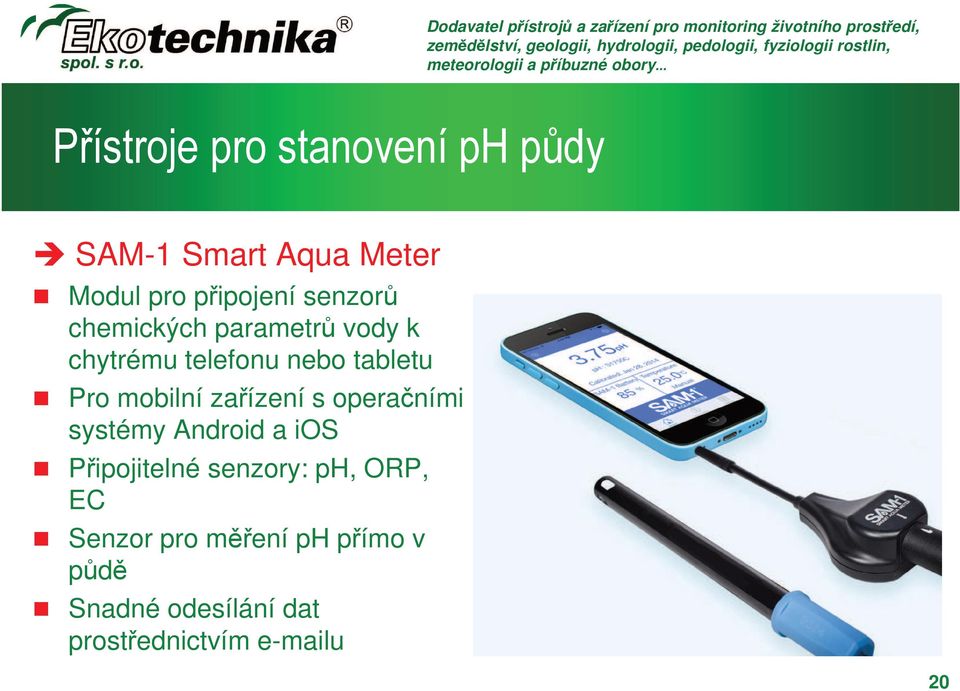

20 Přístroje pro stanovení ph půdy SAM-1 Smart Aqua Meter Modul pro připojení senzorů chemických parametrů vody k chytrému telefonu nebo tabletu Pro mobilní zařízení s operačními systémy Android a ios Připojitelné senzory: ph, ORP, EC Senzor pro měření ph přímo v půdě Snadné odesílání dat prostřednictvím u P2.72, P

21 Infiltrace DualHead Infiltrometr Plně automatizované měření infiltrace Snadná instalace a měření (pro jednu osobu) Nízká spotřeba vody Rozsah měření infiltrace: 0,0038 cm/h cm/h Regulace tlaku 0-40 cm H 2 O Měří hydraul. vodivost (Kfs) (plně automatizováno) 21

22 Měření matričního potenciálu půdy MPS-6 Dielektrické měření matričního potenciálu Princip: měření vlhkosti ve známém materiálu, technikou Frequency Domain Reflectometry Zvýšená přesnost měření oproti senzoru MPS-2 Bez nutnosti kalibrace Teplotní senzor s rozsahem -40 až +60 C Rozměry senzoru 96 mm x 35 mm x 15 mm Kompatibilní s dataloggerem Em50 - výrobce Decagon Výstup: SDI-12 22

23 Měření matričního potenciálu půdy Equitenziometer - EQ3 Princip: měření vlhkosti ve známém materiálu, technikou Frequency Domain Reflectometry Rozsah měření vodního potenciálu kpa Integrovaný teplotní senzor Vhodné pro všechny druhy půd Nevyžaduje kalibraci Analogový napěťový výstup 23

24 Měření půdní vlhkosti HS2 HydroSense II Kompaktní a přenosná sonda s tlačítky umožňující ovládání jednou rukou Technologie TDR Rozsah: 0-50 %, Přesnost: 3 % Délka sond 12 cm nebo 20 cm Grafický LCD display s rozlišením 128 x 64 pixelů 24

25 Měření půdní vlhkosti TrueDry Princip postupného vysoušení a měření hmotnosti vzorku Současná analýza až 9 vzorků o hmotnosti do 25 g, každý vzorek je zahříván samostatně Teplota vzorku 60 C 150 C Regulovaná rel. vlhkost 1 % uvnitř komory Úspora energie až 75 % Garance přesnosti stanovoné vlhkosti na 1 % RH 25

26 Malé lyzimetry Smart Field Lysimeter Malé lyzimetry o průměru 30 cm Výška 300, 600 a 900 mm Vážen jak samotný lyzimetr, tak i rezervoár s prosáklým roztokem Čerpadlo pro obousměrný přesun vody: dotace nebo odčerpání vody z válce Uvnitř lyzimetru se měří vlhkost, teplota a matriční potenciál půdy v různých úrovních Referenční senzory vně válce 26

27 Měření půdní respirace EGA 60 Multi-sample soil respiration system Laboratorní přístroj pro měření půdní respirace Možnost analyzovat až 24 půdních vzorků současně Dostupná verze s 5, 10, 15, 20 a 25 měřícími kanály Analýza CO 2 a H 2 O Plně programovatelný průběh analýzy Záznam dat na SD paměťovou kartu 27

28 Aplikace EnviroDATA Správa dat na serveru Pro přenosové i nepřenosové stanice Zobrazení dat v grafech i tabulkách Export dat do běžných formátů Neomezený počet stanic Neomezený počet připojených senzorů

29 Analýza rizik ohrožení jímacího území nedostatečně zlikvidovanými sondami po těžbě ropy a zemního plynu CHOPAV Kvartér řeky Moravy OP ŽP prioritní osa 4.2 Odstraňování starých ekologických zátěží Oblast okolí vodního zdroje Moravská Nová Ves 29

30 již více než 3000 m odvrtaných půdních profilů 30

31 Projekt Rebilance zásob podzemních vod - ČGS Celonárodní projekt Rebilance Příjemcem dotace Česká geologická služba Realizátorem v oblasti povrchových vod VÚV TGM Více než 100 ks Leveloggerů dodaných pro tento projekt 31

32 Vodohospodářská výstavba Bratislava Nejvýznamnější společnost oblasti výstavby, provozu monitoringu vodní děl na Slovensku Více než 150 ks Leveloggerů v provozu v rámci monitoringu vodních staveb Úzká spolupráce na celé řadě dalších projektů v rámci monitoringu na Slovensku 32

33 Ústí nad Labem, Všebořice skládka Dodavatel přístrojů a zařízení pro monitoring životního prostředí,

34 RWE zásobník plynu Háje, Příbram Monitoring hladin podzemní vody v okolí zásobníku pro Prahu

35 Centrum výzkumu globální změny AV ČR, v. v. i. Bílý Kříž v Moravskoslezských Beskydech Výzkum ve třech základních segmentech působení globální změny: ATMOSFÉRA: vývoj klimatu a jeho modelování, EKOSYSTÉMY: uhlíkový cyklus, dopady globální změny na biologickou rozmanitost SOCIO-EKONOMICKÉ SYSTÉMY: dopady na rozvoj a chování společnosti

36 Polní spektroradiometr, komplet pro práci v terénu Měření kořenového systému, skener pro monitoring přírůstků 36

37 Centrum excelentnosti manažmentu povodí v meniacich sa podmienkach životného prostredia Partneři projektu: - ÚH SAV, pobočky Liptovský Mikuláš a Michalovce - SPU v Nitre - TU Zvolen Katedra biometeorológie a hydrológie, SPU v Nitre 37

38 Automatické stanice 15 stanic - půdní vlhkosti v profilu do 2,5 m 4 meteorologické stanice 10 stanic s měřením hladin podzemní vody Povodí řek Nitra a Žitava, zasahuje však i do oblasti Váhu a Hronu Telemetrický přenos dat Správa dat na EnviroDATA

39 Děkuji vám za pozornost. Ekotechnika, spol.s r.o. výhradní zastoupení světových výrobců v ČR a SR Mokropeská Černošice Česká republika Tel Fax info@ekotechnika.cz 39
