Mateřská škola Nad Parkem ul. Nad Parkem č Praha 5 Zbraslav

Transkript

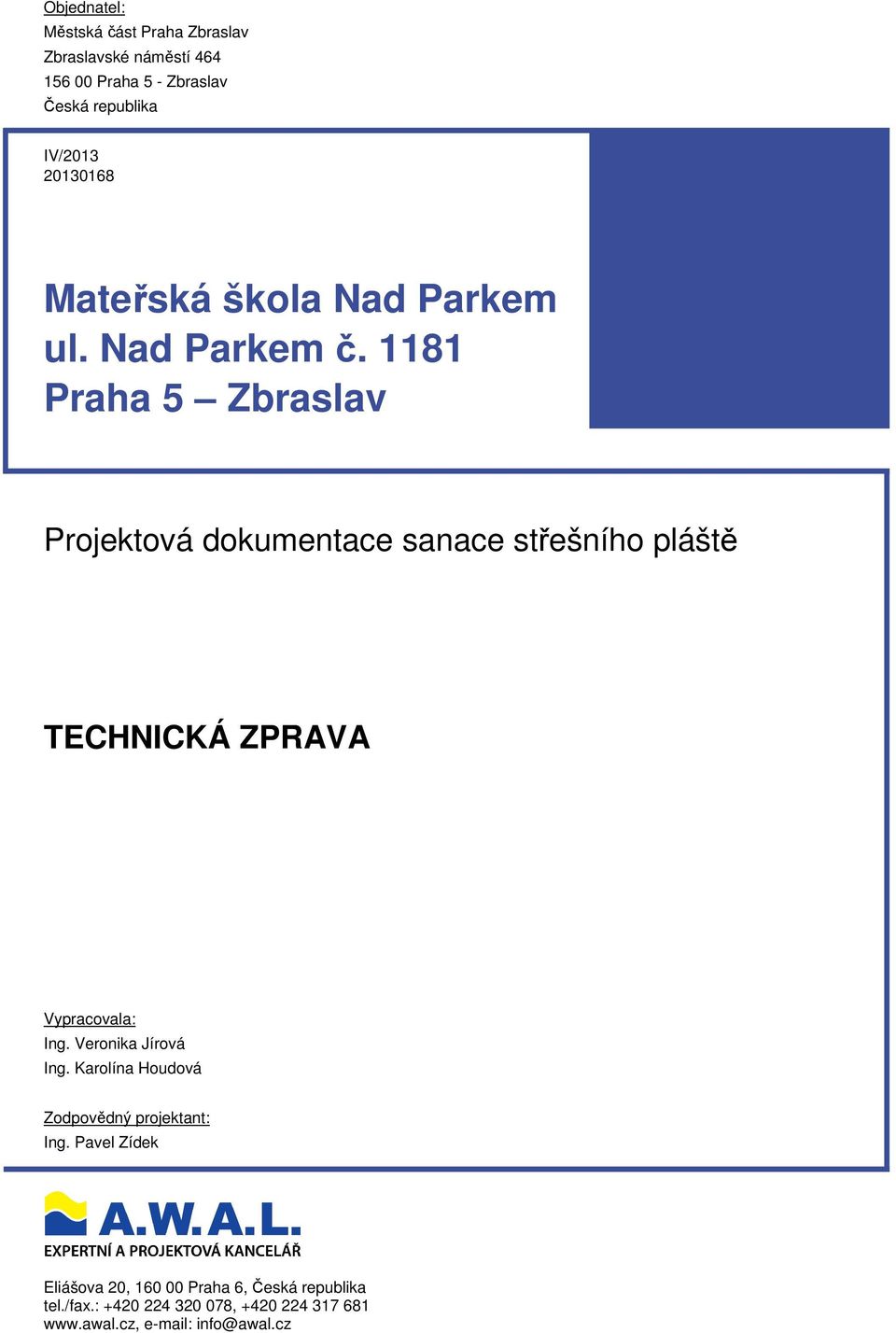

1 Objednatel: Městská část Praha Zbraslav Zbraslavské náměstí Praha 5 - Zbraslav Česká republika IV/ Mateřská škola Nad Parkem ul. Nad Parkem č Praha 5 Zbraslav Projektová dokumentace sanace střešního pláště TECHNICKÁ ZPRAVA Vypracovala: Ing. Veronika Jírová Ing. Karolína Houdová Zodpovědný projektant: Ing. Pavel Zídek Eliášova 20, Praha 6, Česká republika tel./fax.: , info@awal.cz

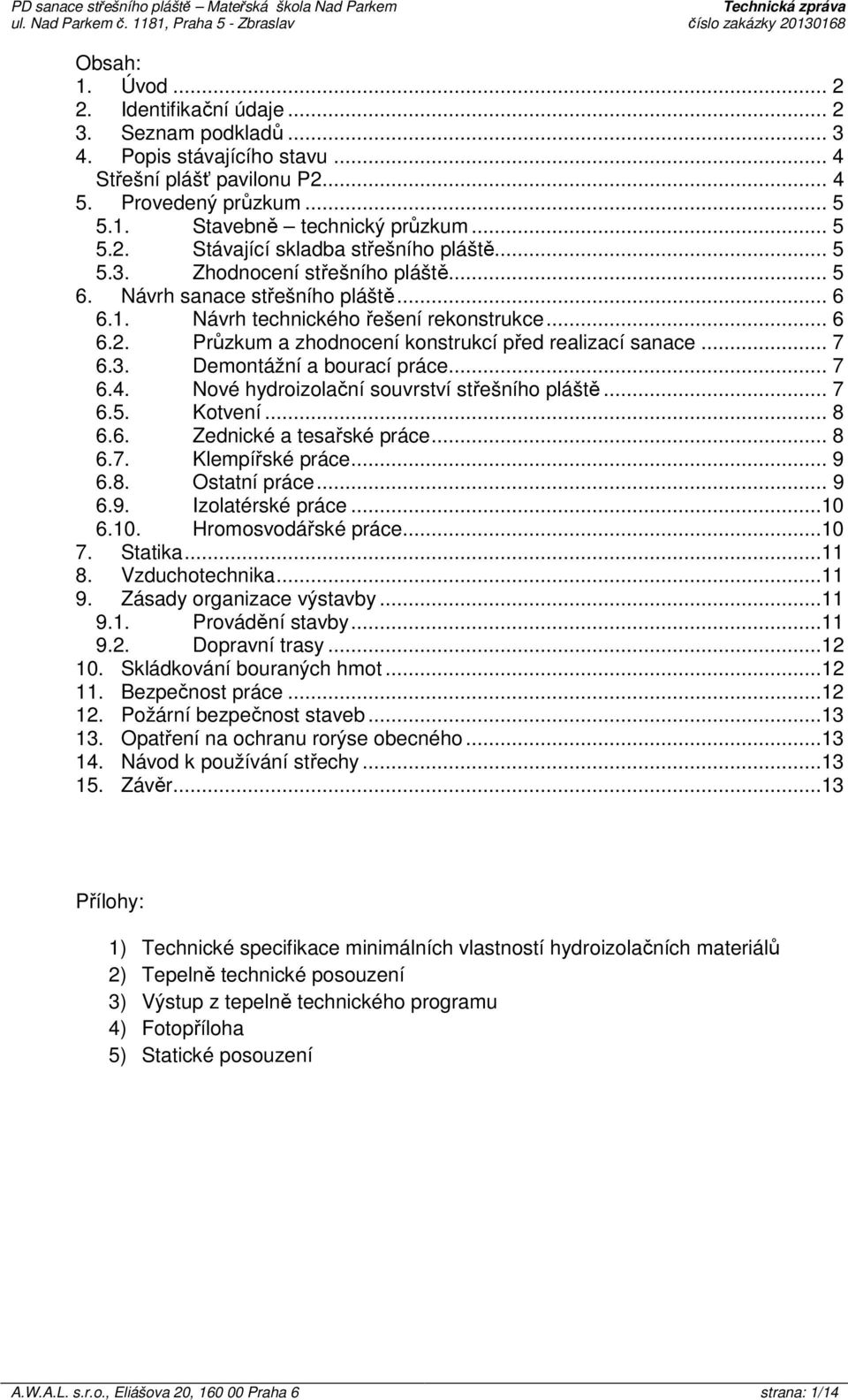

2 PD sanace střešního pláště Mateřská škola Nad Parkem Technická zpráva číslo zakázky Obsah: 1. Úvod Identifikační údaje Seznam podkladů Popis stávajícího stavu... 4 Střešní plášť pavilonu P Provedený průzkum Stavebně technický průzkum Stávající skladba střešního pláště Zhodnocení střešního pláště Návrh sanace střešního pláště Návrh technického řešení rekonstrukce Průzkum a zhodnocení konstrukcí před realizací sanace Demontážní a bourací práce Nové hydroizolační souvrství střešního pláště Kotvení Zednické a tesařské práce Klempířské práce Ostatní práce Izolatérské práce Hromosvodářské práce Statika Vzduchotechnika Zásady organizace výstavby Provádění stavby Dopravní trasy Skládkování bouraných hmot Bezpečnost práce Požární bezpečnost staveb Opatření na ochranu rorýse obecného Návod k používání střechy Závěr...13 Přílohy: 1) Technické specifikace minimálních vlastností hydroizolačních materiálů 2) Tepelně technické posouzení 3) Výstup z tepelně technického programu 4) Fotopříloha 5) Statické posouzení A.W.A.L. s.r.o., Eliášova 20, Praha 6 strana: 1/14

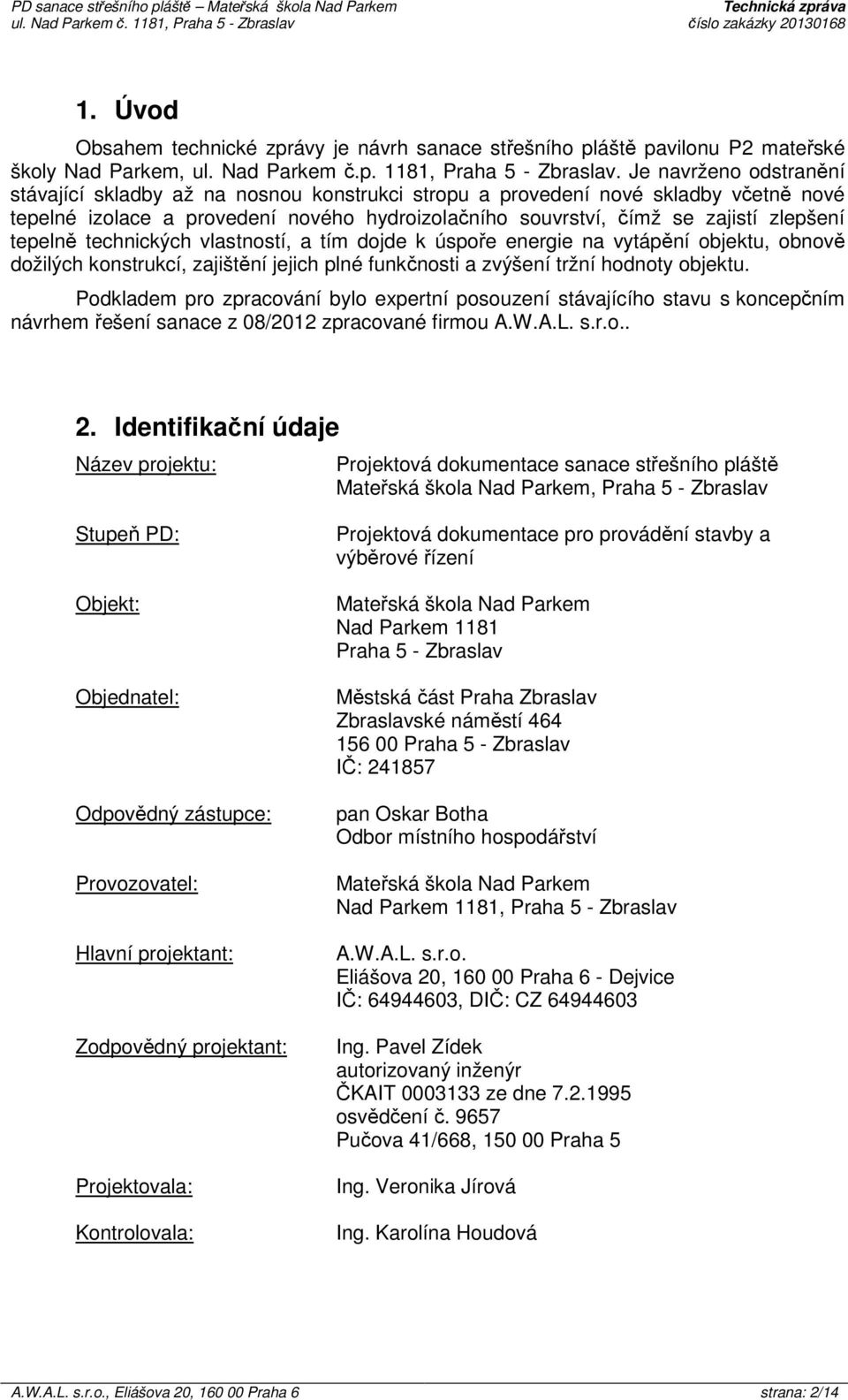

3 PD sanace střešního pláště Mateřská škola Nad Parkem Technická zpráva číslo zakázky Úvod Obsahem technické zprávy je návrh sanace střešního pláště pavilonu P2 mateřské školy Nad Parkem, ul. Nad Parkem č.p. 1181, Praha 5 - Zbraslav. Je navrženo odstranění stávající skladby až na nosnou konstrukci stropu a provedení nové skladby včetně nové tepelné izolace a provedení nového hydroizolačního souvrství, čímž se zajistí zlepšení tepelně technických vlastností, a tím dojde k úspoře energie na vytápění objektu, obnově dožilých konstrukcí, zajištění jejich plné funkčnosti a zvýšení tržní hodnoty objektu. Podkladem pro zpracování bylo expertní posouzení stávajícího stavu s koncepčním návrhem řešení sanace z 08/2012 zpracované firmou A.W.A.L. s.r.o.. 2. Identifikační údaje Název projektu: Projektová dokumentace sanace střešního pláště Mateřská škola Nad Parkem, Praha 5 - Zbraslav Stupeň PD: Objekt: Objednatel: Odpovědný zástupce: Provozovatel: Hlavní projektant: Zodpovědný projektant: Projektovala: Kontrolovala: Projektová dokumentace pro provádění stavby a výběrové řízení Mateřská škola Nad Parkem Nad Parkem 1181 Praha 5 - Zbraslav Městská část Praha Zbraslav Zbraslavské náměstí Praha 5 - Zbraslav IČ: pan Oskar Botha Odbor místního hospodářství Mateřská škola Nad Parkem Nad Parkem 1181, Praha 5 - Zbraslav A.W.A.L. s.r.o. Eliášova 20, Praha 6 - Dejvice IČ: , DIČ: CZ Ing. Pavel Zídek autorizovaný inženýr ČKAIT ze dne osvědčení č Pučova 41/668, Praha 5 Ing. Veronika Jírová Ing. Karolína Houdová A.W.A.L. s.r.o., Eliášova 20, Praha 6 strana: 2/14

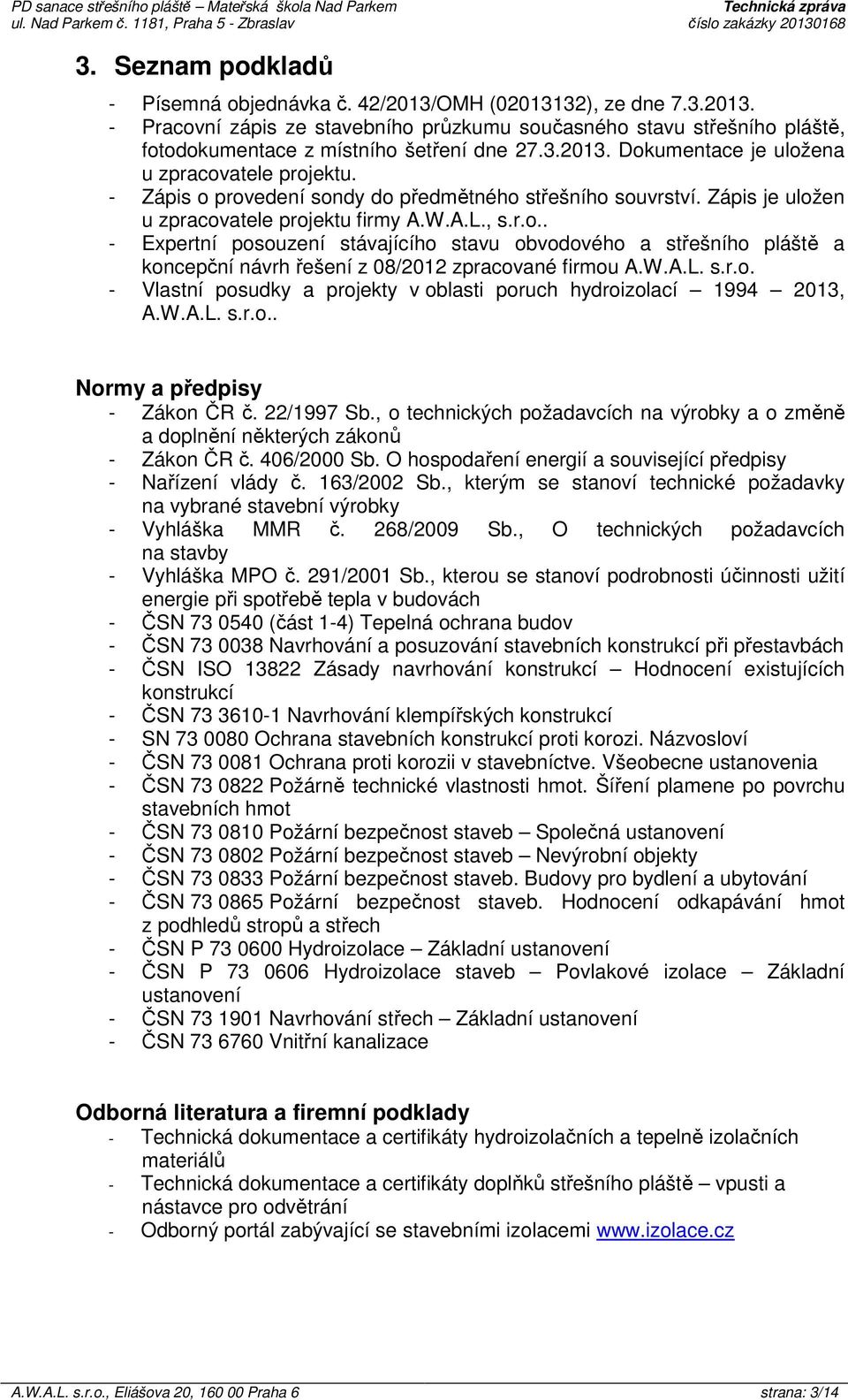

4 PD sanace střešního pláště Mateřská škola Nad Parkem Technická zpráva číslo zakázky Seznam podkladů - Písemná objednávka č. 42/2013/OMH ( ), ze dne Pracovní zápis ze stavebního průzkumu současného stavu střešního pláště, fotodokumentace z místního šetření dne Dokumentace je uložena u zpracovatele projektu. - Zápis o provedení sondy do předmětného střešního souvrství. Zápis je uložen u zpracovatele projektu firmy A.W.A.L., s.r.o.. - Expertní posouzení stávajícího stavu obvodového a střešního pláště a koncepční návrh řešení z 08/2012 zpracované firmou A.W.A.L. s.r.o. - Vlastní posudky a projekty v oblasti poruch hydroizolací , A.W.A.L. s.r.o.. Normy a předpisy - Zákon ČR č. 22/1997 Sb., o technických požadavcích na výrobky a o změně a doplnění některých zákonů - Zákon ČR č. 406/2000 Sb. O hospodaření energií a související předpisy - Nařízení vlády č. 163/2002 Sb., kterým se stanoví technické požadavky na vybrané stavební výrobky - Vyhláška MMR č. 268/2009 Sb., O technických požadavcích na stavby - Vyhláška MPO č. 291/2001 Sb., kterou se stanoví podrobnosti účinnosti užití energie při spotřebě tepla v budovách - ČSN (část 1-4) Tepelná ochrana budov - ČSN Navrhování a posuzování stavebních konstrukcí při přestavbách - ČSN ISO Zásady navrhování konstrukcí Hodnocení existujících konstrukcí - ČSN Navrhování klempířských konstrukcí - SN Ochrana stavebních konstrukcí proti korozi. Názvosloví - ČSN Ochrana proti korozii v stavebníctve. Všeobecne ustanovenia - ČSN Požárně technické vlastnosti hmot. Šíření plamene po povrchu stavebních hmot - ČSN Požární bezpečnost staveb Společná ustanovení - ČSN Požární bezpečnost staveb Nevýrobní objekty - ČSN Požární bezpečnost staveb. Budovy pro bydlení a ubytování - ČSN Požární bezpečnost staveb. Hodnocení odkapávání hmot z podhledů stropů a střech - ČSN P Hydroizolace Základní ustanovení - ČSN P Hydroizolace staveb Povlakové izolace Základní ustanovení - ČSN Navrhování střech Základní ustanovení - ČSN Vnitřní kanalizace Odborná literatura a firemní podklady - Technická dokumentace a certifikáty hydroizolačních a tepelně izolačních materiálů - Technická dokumentace a certifikáty doplňků střešního pláště vpusti a nástavce pro odvětrání - Odborný portál zabývající se stavebními izolacemi A.W.A.L. s.r.o., Eliášova 20, Praha 6 strana: 3/14

5 PD sanace střešního pláště Mateřská škola Nad Parkem Technická zpráva číslo zakázky Popis stávajícího stavu Předmětem projektu je Mateřská škola Nad Parkem, ul. Nad Parkem č. 1181, Praha 5 Zbraslav postavená cca v roce Objekt je tvořen třemi propojenými pavilóny P1, P2 a P3 obdélníkových půdorysů. Pavilony P1 a P3 byly původně jednopodlažní. Přibližně před 10 lety byla provedena nástavba, čímž došlo k navýšení obou těchto pavilónů o 1 podlaží. Pavilon P2 je řešen jako dvoupodlažní od počátku výstavby. Obr. 1 Situace ortofotomapa mateřské školy Nad Parkem 1181, Zbraslav (zdroj: Seznam) Střešní plášť pavilonu P2 Pavilon P2 je dvoupodlažní s plochou střešní konstrukcí. Střecha je jednoplášťová, po celém obvodě ohraničená atikami, na severozápadní straně navazuje na střechu nad vstupem a střechy pavilonů P1 a P3. Přístup na střechu je pomocí střešního výlezu, který je umístěn na střeše nad vstupním schodištěm. Střecha pavilonu P2 je odvodněna jednou vnitřní vpustí, která je opatřena ochrannou mřížkou proti zanesení. Hydroizolační vrstva je tvořena souvrstvím asfaltových oxidačních pásů (typu IPA a Sklobit). Finální vrstva je tvořena modifikovaným asfaltovým pásem s ochranným posypem. Hydroizolace je místy vyspravena záplatami z asfaltových pásů s ochranným posypem. Opracování detailů a prostupů je místy netěsné, na hydroizolační vrstvě dochází k výskytu flory a zvlnění. Hydroizolační vrstva je dožilá a neplní svou funkci. Střešní atiky jsou opatřeny pozinkovaným oplechováním s ochranným nátěrem, který je místy dožilý a dochází ke tvorbě koroze. Tepelná izolace střešního pláště je tvořena deskami typu Polsid (EPS tl. 50 mm s profilovaným spodním povrchem + nakašírovaný oxidovaný pás), které jsou položeny na spádovou vrstvu z kameniva frakce cca mm. Spády střechy byly orientačně naměřeny na dožilé hydroizolaci cca 1,9 až 2.4%. Na střešním plášti se nachází odvětrávací komínky TZB, nástavby s odvětrávacími VZT hlavicemi a stožár s anténami stojící na betonových podstavcích. Na střeše je instalována standardní hromosvodná síť, původní kovová těžítka nejsou podložena. A.W.A.L. s.r.o., Eliášova 20, Praha 6 strana: 4/14

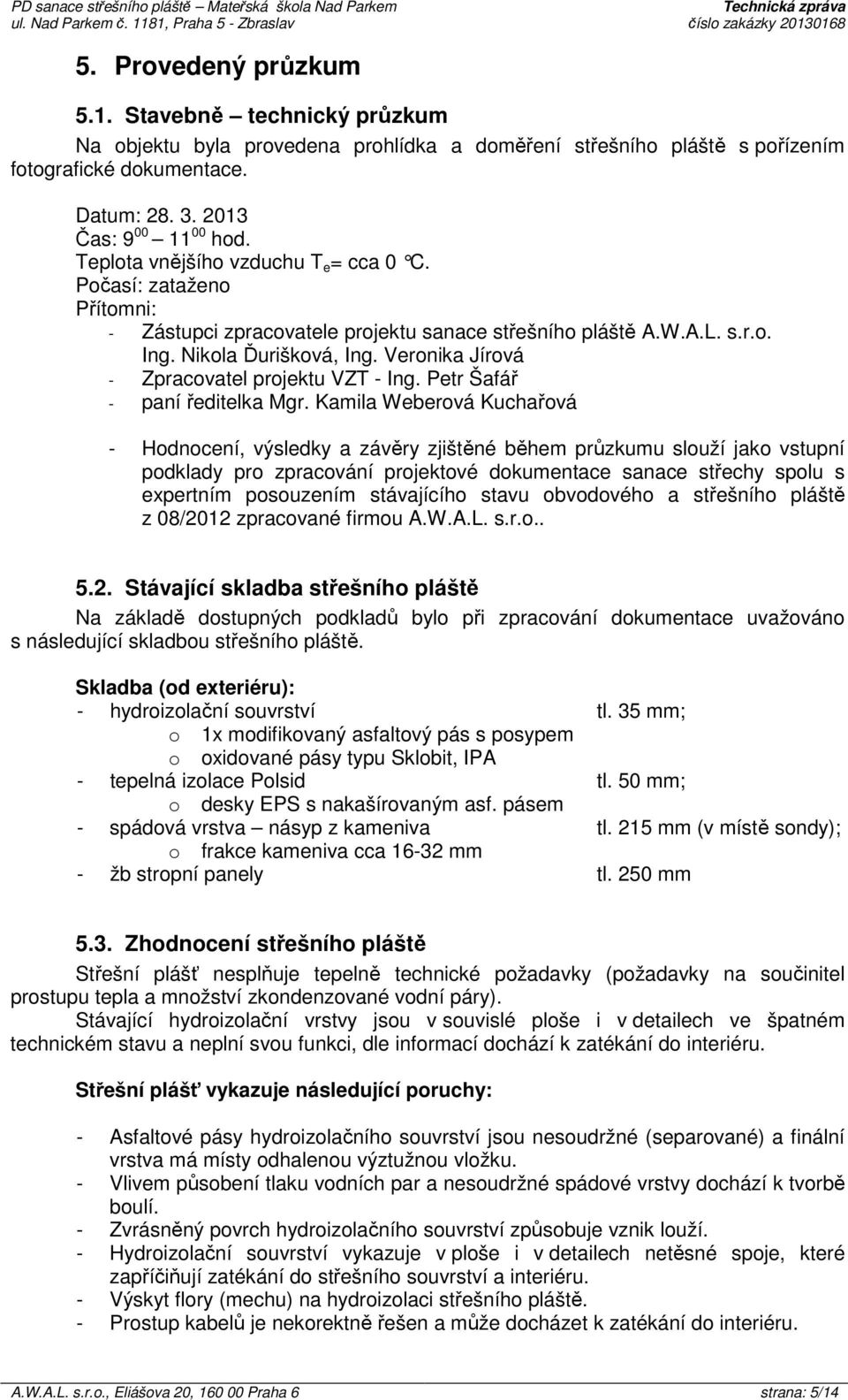

6 PD sanace střešního pláště Mateřská škola Nad Parkem Technická zpráva číslo zakázky Provedený průzkum 5.1. Stavebně technický průzkum Na objektu byla provedena prohlídka a doměření střešního pláště s pořízením fotografické dokumentace. Datum: Čas: hod. Teplota vnějšího vzduchu T e = cca 0 C. Počasí: zataženo Přítomni: - Zástupci zpracovatele projektu sanace střešního pláště A.W.A.L. s.r.o. Ing. Nikola Ďurišková, Ing. Veronika Jírová - Zpracovatel projektu VZT - Ing. Petr Šafář - paní ředitelka Mgr. Kamila Weberová Kuchařová - Hodnocení, výsledky a závěry zjištěné během průzkumu slouží jako vstupní podklady pro zpracování projektové dokumentace sanace střechy spolu s expertním posouzením stávajícího stavu obvodového a střešního pláště z 08/2012 zpracované firmou A.W.A.L. s.r.o Stávající skladba střešního pláště Na základě dostupných podkladů bylo při zpracování dokumentace uvažováno s následující skladbou střešního pláště. Skladba (od exteriéru): - hydroizolační souvrství tl. 35 mm; o 1x modifikovaný asfaltový pás s posypem o oxidované pásy typu Sklobit, IPA - tepelná izolace Polsid tl. 50 mm; o desky EPS s nakašírovaným asf. pásem - spádová vrstva násyp z kameniva tl. 215 mm (v místě sondy); o frakce kameniva cca mm - žb stropní panely tl. 250 mm 5.3. Zhodnocení střešního pláště Střešní plášť nesplňuje tepelně technické požadavky (požadavky na součinitel prostupu tepla a množství zkondenzované vodní páry). Stávající hydroizolační vrstvy jsou v souvislé ploše i v detailech ve špatném technickém stavu a neplní svou funkci, dle informací dochází k zatékání do interiéru. Střešní plášť vykazuje následující poruchy: - Asfaltové pásy hydroizolačního souvrství jsou nesoudržné (separované) a finální vrstva má místy odhalenou výztužnou vložku. - Vlivem působení tlaku vodních par a nesoudržné spádové vrstvy dochází k tvorbě boulí. - Zvrásněný povrch hydroizolačního souvrství způsobuje vznik louží. - Hydroizolační souvrství vykazuje v ploše i v detailech netěsné spoje, které zapříčiňují zatékání do střešního souvrství a interiéru. - Výskyt flory (mechu) na hydroizolaci střešního pláště. - Prostup kabelů je nekorektně řešen a může docházet k zatékání do interiéru. A.W.A.L. s.r.o., Eliášova 20, Praha 6 strana: 5/14

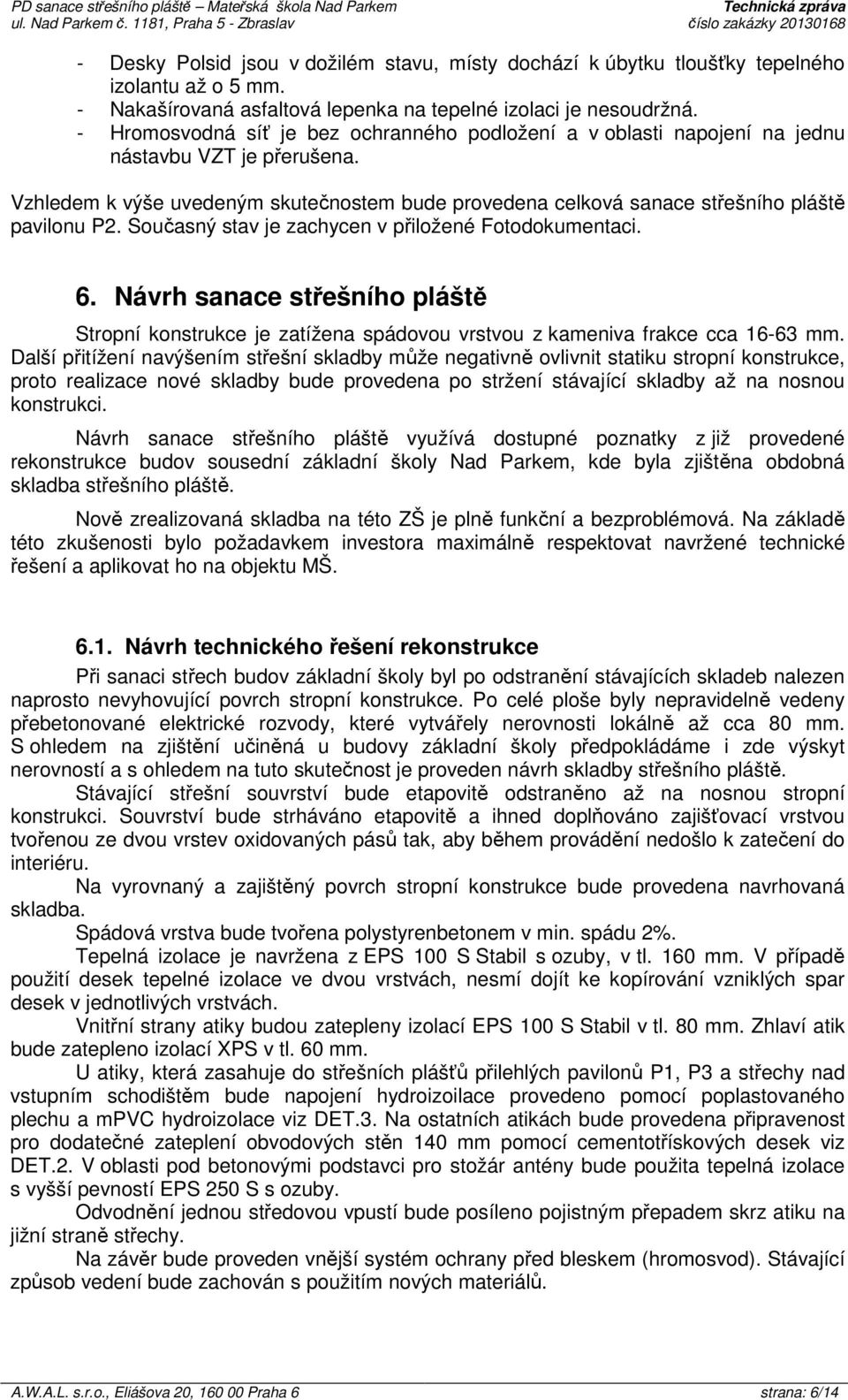

7 PD sanace střešního pláště Mateřská škola Nad Parkem Technická zpráva číslo zakázky Desky Polsid jsou v dožilém stavu, místy dochází k úbytku tloušťky tepelného izolantu až o 5 mm. - Nakašírovaná asfaltová lepenka na tepelné izolaci je nesoudržná. - Hromosvodná síť je bez ochranného podložení a v oblasti napojení na jednu nástavbu VZT je přerušena. Vzhledem k výše uvedeným skutečnostem bude provedena celková sanace střešního pláště pavilonu P2. Současný stav je zachycen v přiložené Fotodokumentaci. 6. Návrh sanace střešního pláště Stropní konstrukce je zatížena spádovou vrstvou z kameniva frakce cca mm. Další přitížení navýšením střešní skladby může negativně ovlivnit statiku stropní konstrukce, proto realizace nové skladby bude provedena po stržení stávající skladby až na nosnou konstrukci. Návrh sanace střešního pláště využívá dostupné poznatky z již provedené rekonstrukce budov sousední základní školy Nad Parkem, kde byla zjištěna obdobná skladba střešního pláště. Nově zrealizovaná skladba na této ZŠ je plně funkční a bezproblémová. Na základě této zkušenosti bylo požadavkem investora maximálně respektovat navržené technické řešení a aplikovat ho na objektu MŠ Návrh technického řešení rekonstrukce Při sanaci střech budov základní školy byl po odstranění stávajících skladeb nalezen naprosto nevyhovující povrch stropní konstrukce. Po celé ploše byly nepravidelně vedeny přebetonované elektrické rozvody, které vytvářely nerovnosti lokálně až cca 80 mm. S ohledem na zjištění učiněná u budovy základní školy předpokládáme i zde výskyt nerovností a s ohledem na tuto skutečnost je proveden návrh skladby střešního pláště. Stávající střešní souvrství bude etapovitě odstraněno až na nosnou stropní konstrukci. Souvrství bude strháváno etapovitě a ihned doplňováno zajišťovací vrstvou tvořenou ze dvou vrstev oxidovaných pásů tak, aby během provádění nedošlo k zatečení do interiéru. Na vyrovnaný a zajištěný povrch stropní konstrukce bude provedena navrhovaná skladba. Spádová vrstva bude tvořena polystyrenbetonem v min. spádu 2%. Tepelná izolace je navržena z EPS 100 S Stabil s ozuby, v tl. 160 mm. V případě použití desek tepelné izolace ve dvou vrstvách, nesmí dojít ke kopírování vzniklých spar desek v jednotlivých vrstvách. Vnitřní strany atiky budou zatepleny izolací EPS 100 S Stabil v tl. 80 mm. Zhlaví atik bude zatepleno izolací XPS v tl. 60 mm. U atiky, která zasahuje do střešních plášťů přilehlých pavilonů P1, P3 a střechy nad vstupním schodištěm bude napojení hydroizoilace provedeno pomocí poplastovaného plechu a mpvc hydroizolace viz DET.3. Na ostatních atikách bude provedena připravenost pro dodatečné zateplení obvodových stěn 140 mm pomocí cementotřískových desek viz DET.2. V oblasti pod betonovými podstavci pro stožár antény bude použita tepelná izolace s vyšší pevností EPS 250 S s ozuby. Odvodnění jednou středovou vpustí bude posíleno pojistným přepadem skrz atiku na jižní straně střechy. Na závěr bude proveden vnější systém ochrany před bleskem (hromosvod). Stávající způsob vedení bude zachován s použitím nových materiálů. A.W.A.L. s.r.o., Eliášova 20, Praha 6 strana: 6/14

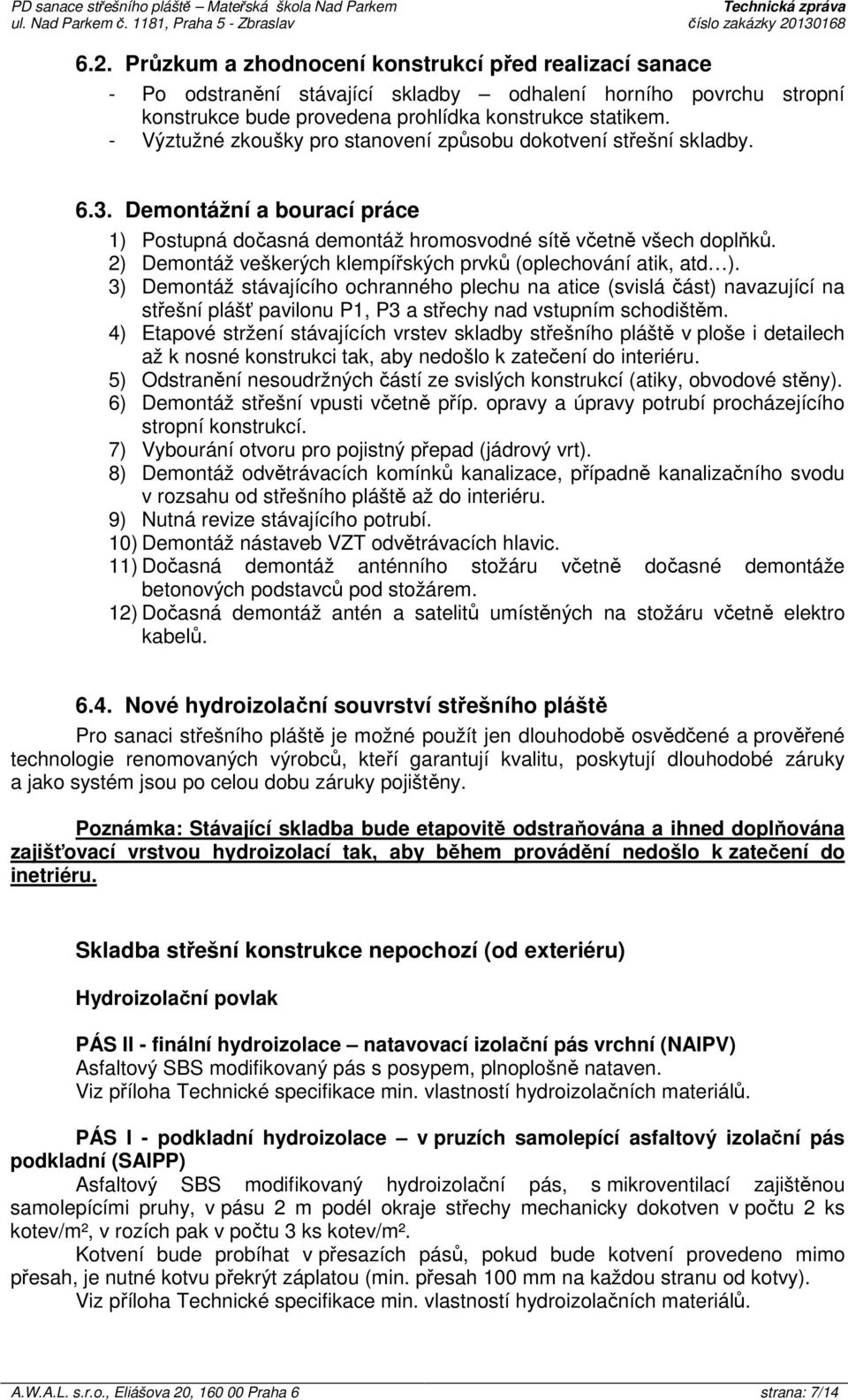

8 PD sanace střešního pláště Mateřská škola Nad Parkem Technická zpráva číslo zakázky Průzkum a zhodnocení konstrukcí před realizací sanace - Po odstranění stávající skladby odhalení horního povrchu stropní konstrukce bude provedena prohlídka konstrukce statikem. - Výztužné zkoušky pro stanovení způsobu dokotvení střešní skladby Demontážní a bourací práce 1) Postupná dočasná demontáž hromosvodné sítě včetně všech doplňků. 2) Demontáž veškerých klempířských prvků (oplechování atik, atd ). 3) Demontáž stávajícího ochranného plechu na atice (svislá část) navazující na střešní plášť pavilonu P1, P3 a střechy nad vstupním schodištěm. 4) Etapové stržení stávajících vrstev skladby střešního pláště v ploše i detailech až k nosné konstrukci tak, aby nedošlo k zatečení do interiéru. 5) Odstranění nesoudržných částí ze svislých konstrukcí (atiky, obvodové stěny). 6) Demontáž střešní vpusti včetně příp. opravy a úpravy potrubí procházejícího stropní konstrukcí. 7) Vybourání otvoru pro pojistný přepad (jádrový vrt). 8) Demontáž odvětrávacích komínků kanalizace, případně kanalizačního svodu v rozsahu od střešního pláště až do interiéru. 9) Nutná revize stávajícího potrubí. 10) Demontáž nástaveb VZT odvětrávacích hlavic. 11) Dočasná demontáž anténního stožáru včetně dočasné demontáže betonových podstavců pod stožárem. 12) Dočasná demontáž antén a satelitů umístěných na stožáru včetně elektro kabelů Nové hydroizolační souvrství střešního pláště Pro sanaci střešního pláště je možné použít jen dlouhodobě osvědčené a prověřené technologie renomovaných výrobců, kteří garantují kvalitu, poskytují dlouhodobé záruky a jako systém jsou po celou dobu záruky pojištěny. Poznámka: Stávající skladba bude etapovitě odstraňována a ihned doplňována zajišťovací vrstvou hydroizolací tak, aby během provádění nedošlo k zatečení do inetriéru. Skladba střešní konstrukce nepochozí (od exteriéru) Hydroizolační povlak PÁS II - finální hydroizolace natavovací izolační pás vrchní (NAIPV) Asfaltový SBS modifikovaný pás s posypem, plnoplošně nataven. Viz příloha Technické specifikace min. vlastností hydroizolačních materiálů. PÁS I - podkladní hydroizolace v pruzích samolepící asfaltový izolační pás podkladní (SAIPP) Asfaltový SBS modifikovaný hydroizolační pás, s mikroventilací zajištěnou samolepícími pruhy, v pásu 2 m podél okraje střechy mechanicky dokotven v počtu 2 ks kotev/m², v rozích pak v počtu 3 ks kotev/m². Kotvení bude probíhat v přesazích pásů, pokud bude kotvení provedeno mimo přesah, je nutné kotvu překrýt záplatou (min. přesah 100 mm na každou stranu od kotvy). Viz příloha Technické specifikace min. vlastností hydroizolačních materiálů. A.W.A.L. s.r.o., Eliášova 20, Praha 6 strana: 7/14

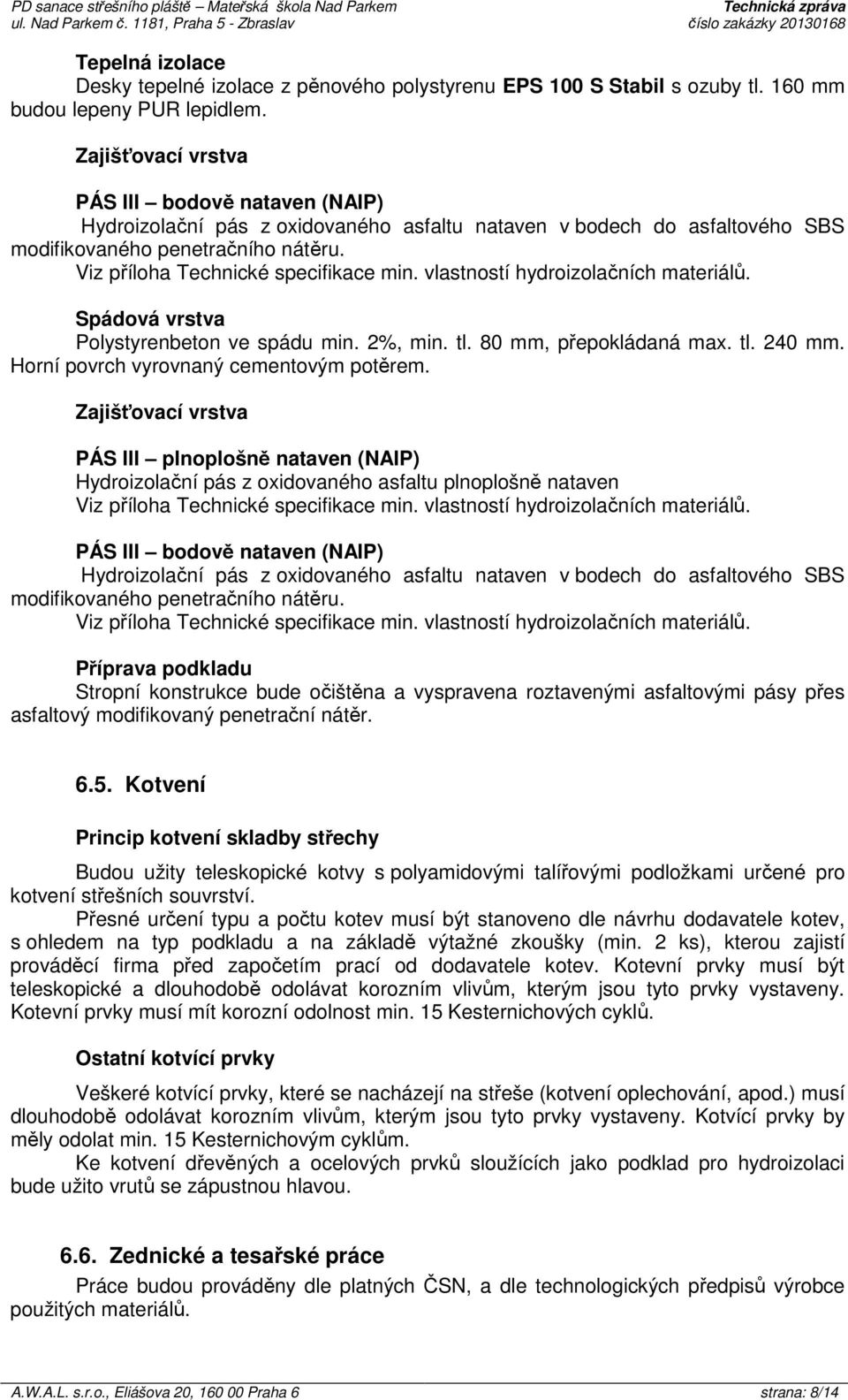

9 PD sanace střešního pláště Mateřská škola Nad Parkem Technická zpráva číslo zakázky Tepelná izolace Desky tepelné izolace z pěnového polystyrenu EPS 100 S Stabil s ozuby tl. 160 mm budou lepeny PUR lepidlem. Zajišťovací vrstva PÁS III bodově nataven (NAIP) Hydroizolační pás z oxidovaného asfaltu nataven v bodech do asfaltového SBS modifikovaného penetračního nátěru. Viz příloha Technické specifikace min. vlastností hydroizolačních materiálů. Spádová vrstva Polystyrenbeton ve spádu min. 2%, min. tl. 80 mm, přepokládaná max. tl. 240 mm. Horní povrch vyrovnaný cementovým potěrem. Zajišťovací vrstva PÁS III plnoplošně nataven (NAIP) Hydroizolační pás z oxidovaného asfaltu plnoplošně nataven Viz příloha Technické specifikace min. vlastností hydroizolačních materiálů. PÁS III bodově nataven (NAIP) Hydroizolační pás z oxidovaného asfaltu nataven v bodech do asfaltového SBS modifikovaného penetračního nátěru. Viz příloha Technické specifikace min. vlastností hydroizolačních materiálů. Příprava podkladu Stropní konstrukce bude očištěna a vyspravena roztavenými asfaltovými pásy přes asfaltový modifikovaný penetrační nátěr Kotvení Princip kotvení skladby střechy Budou užity teleskopické kotvy s polyamidovými talířovými podložkami určené pro kotvení střešních souvrství. Přesné určení typu a počtu kotev musí být stanoveno dle návrhu dodavatele kotev, s ohledem na typ podkladu a na základě výtažné zkoušky (min. 2 ks), kterou zajistí prováděcí firma před započetím prací od dodavatele kotev. Kotevní prvky musí být teleskopické a dlouhodobě odolávat korozním vlivům, kterým jsou tyto prvky vystaveny. Kotevní prvky musí mít korozní odolnost min. 15 Kesternichových cyklů. Ostatní kotvící prvky Veškeré kotvící prvky, které se nacházejí na střeše (kotvení oplechování, apod.) musí dlouhodobě odolávat korozním vlivům, kterým jsou tyto prvky vystaveny. Kotvící prvky by měly odolat min. 15 Kesternichovým cyklům. Ke kotvení dřevěných a ocelových prvků sloužících jako podklad pro hydroizolaci bude užito vrutů se zápustnou hlavou Zednické a tesařské práce Práce budou prováděny dle platných ČSN, a dle technologických předpisů výrobce použitých materiálů. A.W.A.L. s.r.o., Eliášova 20, Praha 6 strana: 8/14

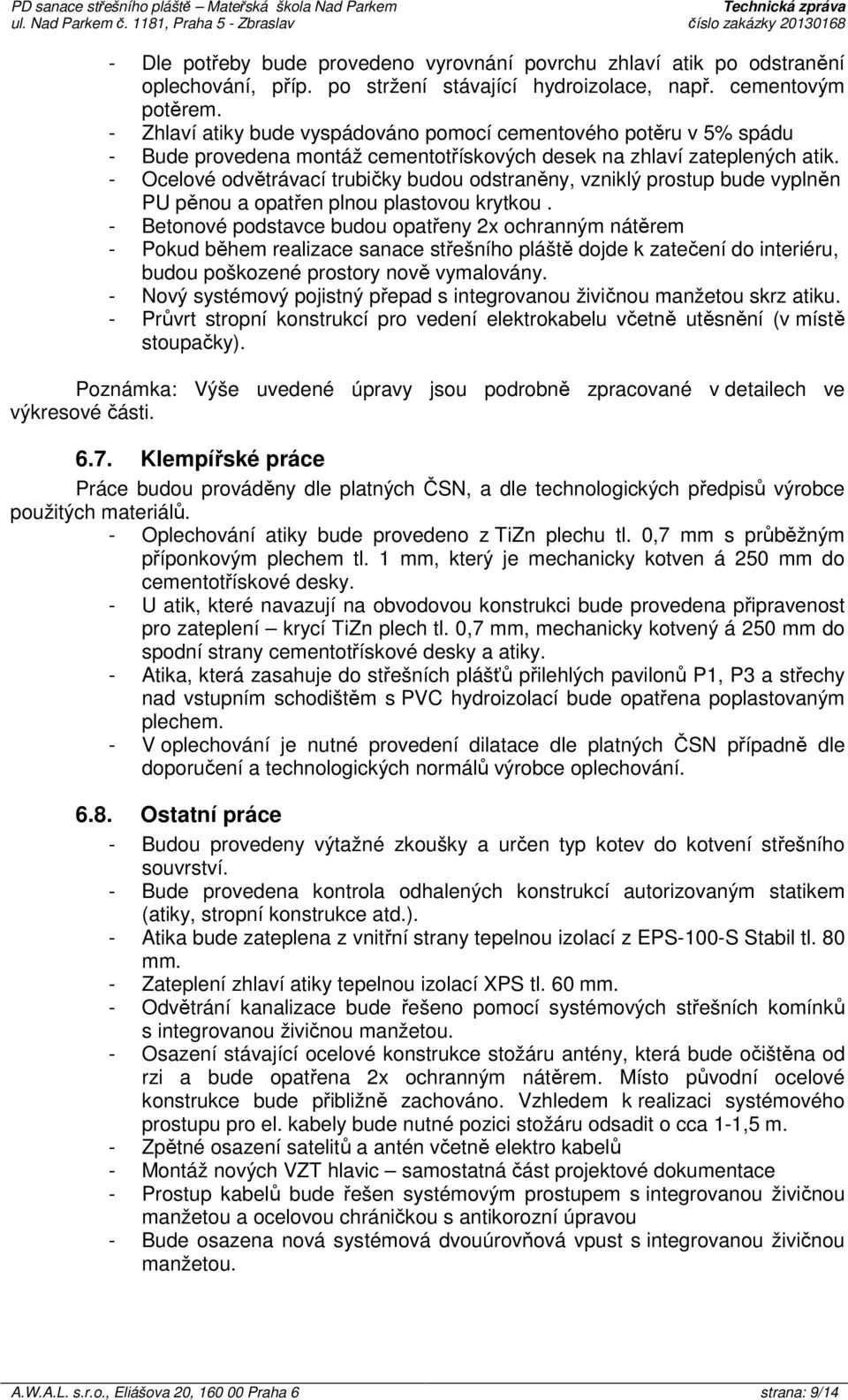

10 PD sanace střešního pláště Mateřská škola Nad Parkem Technická zpráva číslo zakázky Dle potřeby bude provedeno vyrovnání povrchu zhlaví atik po odstranění oplechování, příp. po stržení stávající hydroizolace, např. cementovým potěrem. - Zhlaví atiky bude vyspádováno pomocí cementového potěru v 5% spádu - Bude provedena montáž cementotřískových desek na zhlaví zateplených atik. - Ocelové odvětrávací trubičky budou odstraněny, vzniklý prostup bude vyplněn PU pěnou a opatřen plnou plastovou krytkou. - Betonové podstavce budou opatřeny 2x ochranným nátěrem - Pokud během realizace sanace střešního pláště dojde k zatečení do interiéru, budou poškozené prostory nově vymalovány. - Nový systémový pojistný přepad s integrovanou živičnou manžetou skrz atiku. - Průvrt stropní konstrukcí pro vedení elektrokabelu včetně utěsnění (v místě stoupačky). Poznámka: Výše uvedené úpravy jsou podrobně zpracované v detailech ve výkresové části Klempířské práce Práce budou prováděny dle platných ČSN, a dle technologických předpisů výrobce použitých materiálů. - Oplechování atiky bude provedeno z TiZn plechu tl. 0,7 mm s průběžným příponkovým plechem tl. 1 mm, který je mechanicky kotven á 250 mm do cementotřískové desky. - U atik, které navazují na obvodovou konstrukci bude provedena připravenost pro zateplení krycí TiZn plech tl. 0,7 mm, mechanicky kotvený á 250 mm do spodní strany cementotřískové desky a atiky. - Atika, která zasahuje do střešních plášťů přilehlých pavilonů P1, P3 a střechy nad vstupním schodištěm s PVC hydroizolací bude opatřena poplastovaným plechem. - V oplechování je nutné provedení dilatace dle platných ČSN případně dle doporučení a technologických normálů výrobce oplechování Ostatní práce - Budou provedeny výtažné zkoušky a určen typ kotev do kotvení střešního souvrství. - Bude provedena kontrola odhalených konstrukcí autorizovaným statikem (atiky, stropní konstrukce atd.). - Atika bude zateplena z vnitřní strany tepelnou izolací z EPS-100-S Stabil tl. 80 mm. - Zateplení zhlaví atiky tepelnou izolací XPS tl. 60 mm. - Odvětrání kanalizace bude řešeno pomocí systémových střešních komínků s integrovanou živičnou manžetou. - Osazení stávající ocelové konstrukce stožáru antény, která bude očištěna od rzi a bude opatřena 2x ochranným nátěrem. Místo původní ocelové konstrukce bude přibližně zachováno. Vzhledem k realizaci systémového prostupu pro el. kabely bude nutné pozici stožáru odsadit o cca 1-1,5 m. - Zpětné osazení satelitů a antén včetně elektro kabelů - Montáž nových VZT hlavic samostatná část projektové dokumentace - Prostup kabelů bude řešen systémovým prostupem s integrovanou živičnou manžetou a ocelovou chráničkou s antikorozní úpravou - Bude osazena nová systémová dvouúrovňová vpust s integrovanou živičnou manžetou. A.W.A.L. s.r.o., Eliášova 20, Praha 6 strana: 9/14

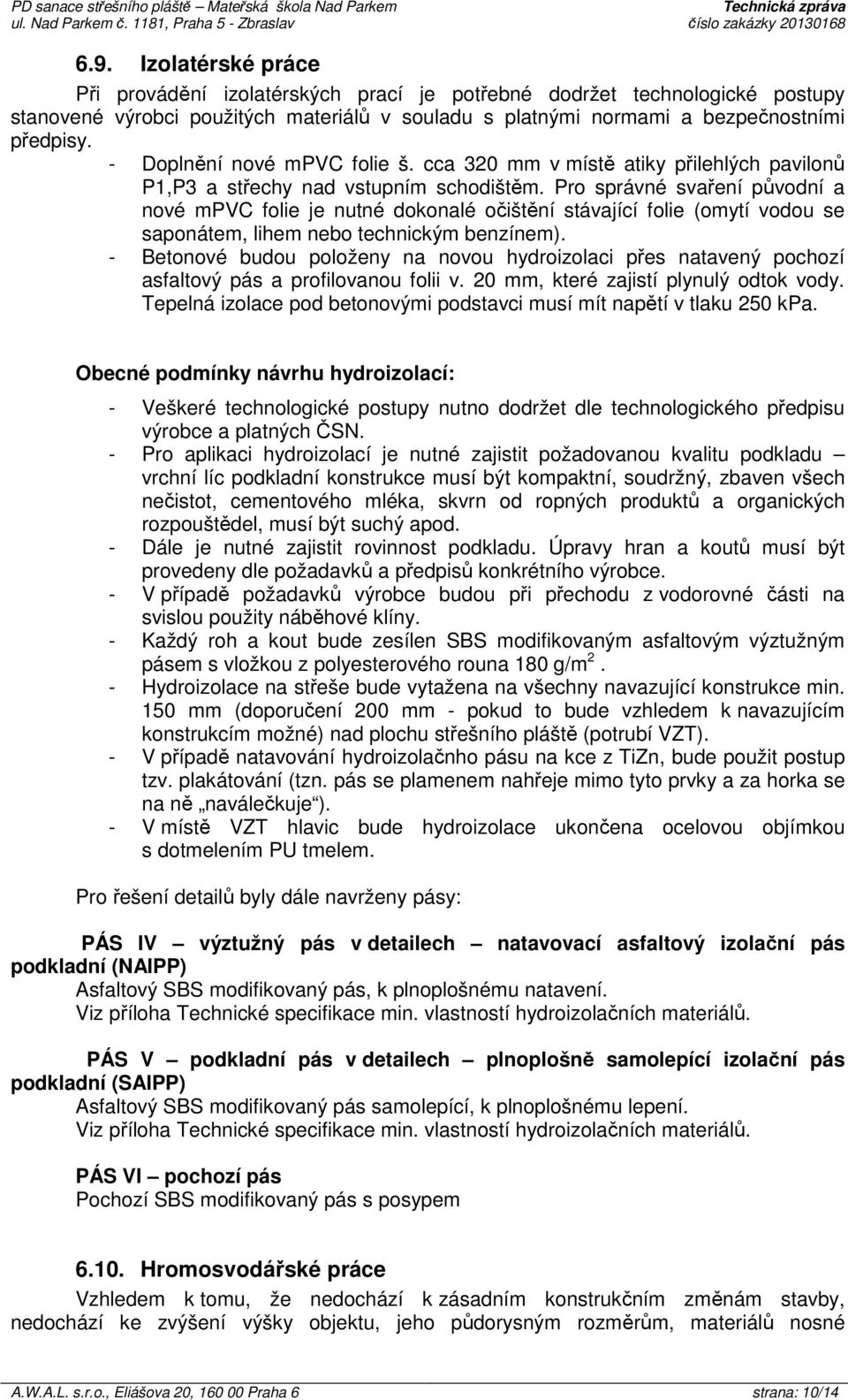

11 PD sanace střešního pláště Mateřská škola Nad Parkem Technická zpráva číslo zakázky Izolatérské práce Při provádění izolatérských prací je potřebné dodržet technologické postupy stanovené výrobci použitých materiálů v souladu s platnými normami a bezpečnostními předpisy. - Doplnění nové mpvc folie š. cca 320 mm v místě atiky přilehlých pavilonů P1,P3 a střechy nad vstupním schodištěm. Pro správné svaření původní a nové mpvc folie je nutné dokonalé očištění stávající folie (omytí vodou se saponátem, lihem nebo technickým benzínem). - Betonové budou položeny na novou hydroizolaci přes natavený pochozí asfaltový pás a profilovanou folii v. 20 mm, které zajistí plynulý odtok vody. Tepelná izolace pod betonovými podstavci musí mít napětí v tlaku 250 kpa. Obecné podmínky návrhu hydroizolací: - Veškeré technologické postupy nutno dodržet dle technologického předpisu výrobce a platných ČSN. - Pro aplikaci hydroizolací je nutné zajistit požadovanou kvalitu podkladu vrchní líc podkladní konstrukce musí být kompaktní, soudržný, zbaven všech nečistot, cementového mléka, skvrn od ropných produktů a organických rozpouštědel, musí být suchý apod. - Dále je nutné zajistit rovinnost podkladu. Úpravy hran a koutů musí být provedeny dle požadavků a předpisů konkrétního výrobce. - V případě požadavků výrobce budou při přechodu z vodorovné části na svislou použity náběhové klíny. - Každý roh a kout bude zesílen SBS modifikovaným asfaltovým výztužným pásem s vložkou z polyesterového rouna 180 g/m 2. - Hydroizolace na střeše bude vytažena na všechny navazující konstrukce min. 150 mm (doporučení 200 mm - pokud to bude vzhledem k navazujícím konstrukcím možné) nad plochu střešního pláště (potrubí VZT). - V případě natavování hydroizolačnho pásu na kce z TiZn, bude použit postup tzv. plakátování (tzn. pás se plamenem nahřeje mimo tyto prvky a za horka se na ně naválečkuje ). - V místě VZT hlavic bude hydroizolace ukončena ocelovou objímkou s dotmelením PU tmelem. Pro řešení detailů byly dále navrženy pásy: PÁS IV výztužný pás v detailech natavovací asfaltový izolační pás podkladní (NAIPP) Asfaltový SBS modifikovaný pás, k plnoplošnému natavení. Viz příloha Technické specifikace min. vlastností hydroizolačních materiálů. PÁS V podkladní pás v detailech plnoplošně samolepící izolační pás podkladní (SAIPP) Asfaltový SBS modifikovaný pás samolepící, k plnoplošnému lepení. Viz příloha Technické specifikace min. vlastností hydroizolačních materiálů. PÁS VI pochozí pás Pochozí SBS modifikovaný pás s posypem Hromosvodářské práce Vzhledem k tomu, že nedochází k zásadním konstrukčním změnám stavby, nedochází ke zvýšení výšky objektu, jeho půdorysným rozměrům, materiálů nosné A.W.A.L. s.r.o., Eliášova 20, Praha 6 strana: 10/14

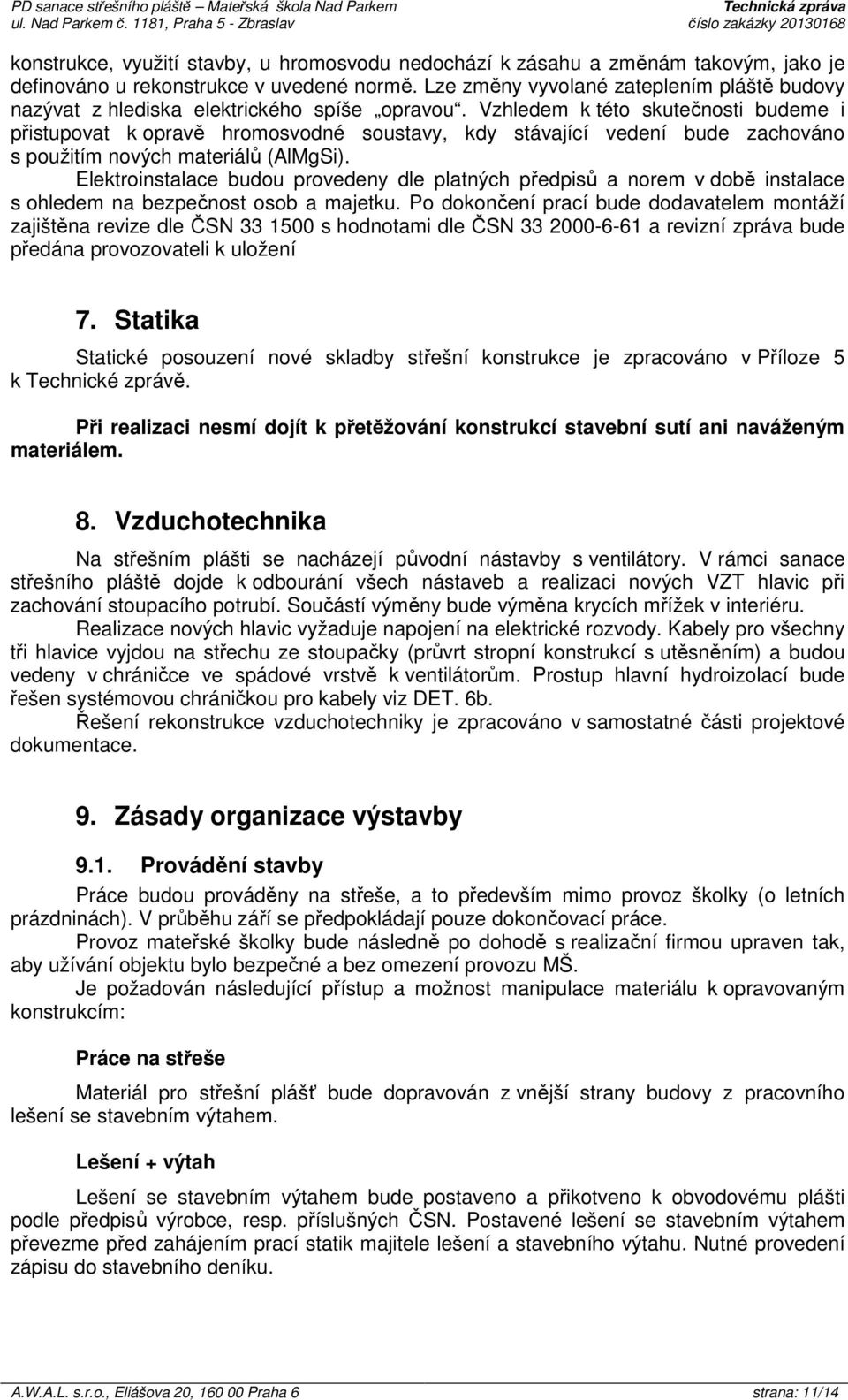

12 PD sanace střešního pláště Mateřská škola Nad Parkem Technická zpráva číslo zakázky konstrukce, využití stavby, u hromosvodu nedochází k zásahu a změnám takovým, jako je definováno u rekonstrukce v uvedené normě. Lze změny vyvolané zateplením pláště budovy nazývat z hlediska elektrického spíše opravou. Vzhledem k této skutečnosti budeme i přistupovat k opravě hromosvodné soustavy, kdy stávající vedení bude zachováno s použitím nových materiálů (AlMgSi). Elektroinstalace budou provedeny dle platných předpisů a norem v době instalace s ohledem na bezpečnost osob a majetku. Po dokončení prací bude dodavatelem montáží zajištěna revize dle ČSN s hodnotami dle ČSN a revizní zpráva bude předána provozovateli k uložení 7. Statika Statické posouzení nové skladby střešní konstrukce je zpracováno v Příloze 5 k Technické zprávě. Při realizaci nesmí dojít k přetěžování konstrukcí stavební sutí ani naváženým materiálem. 8. Vzduchotechnika Na střešním plášti se nacházejí původní nástavby s ventilátory. V rámci sanace střešního pláště dojde k odbourání všech nástaveb a realizaci nových VZT hlavic při zachování stoupacího potrubí. Součástí výměny bude výměna krycích mřížek v interiéru. Realizace nových hlavic vyžaduje napojení na elektrické rozvody. Kabely pro všechny tři hlavice vyjdou na střechu ze stoupačky (průvrt stropní konstrukcí s utěsněním) a budou vedeny v chráničce ve spádové vrstvě k ventilátorům. Prostup hlavní hydroizolací bude řešen systémovou chráničkou pro kabely viz DET. 6b. Řešení rekonstrukce vzduchotechniky je zpracováno v samostatné části projektové dokumentace. 9. Zásady organizace výstavby 9.1. Provádění stavby Práce budou prováděny na střeše, a to především mimo provoz školky (o letních prázdninách). V průběhu září se předpokládají pouze dokončovací práce. Provoz mateřské školky bude následně po dohodě s realizační firmou upraven tak, aby užívání objektu bylo bezpečné a bez omezení provozu MŠ. Je požadován následující přístup a možnost manipulace materiálu k opravovaným konstrukcím: Práce na střeše Materiál pro střešní plášť bude dopravován z vnější strany budovy z pracovního lešení se stavebním výtahem. Lešení + výtah Lešení se stavebním výtahem bude postaveno a přikotveno k obvodovému plášti podle předpisů výrobce, resp. příslušných ČSN. Postavené lešení se stavebním výtahem převezme před zahájením prací statik majitele lešení a stavebního výtahu. Nutné provedení zápisu do stavebního deníku. A.W.A.L. s.r.o., Eliášova 20, Praha 6 strana: 11/14

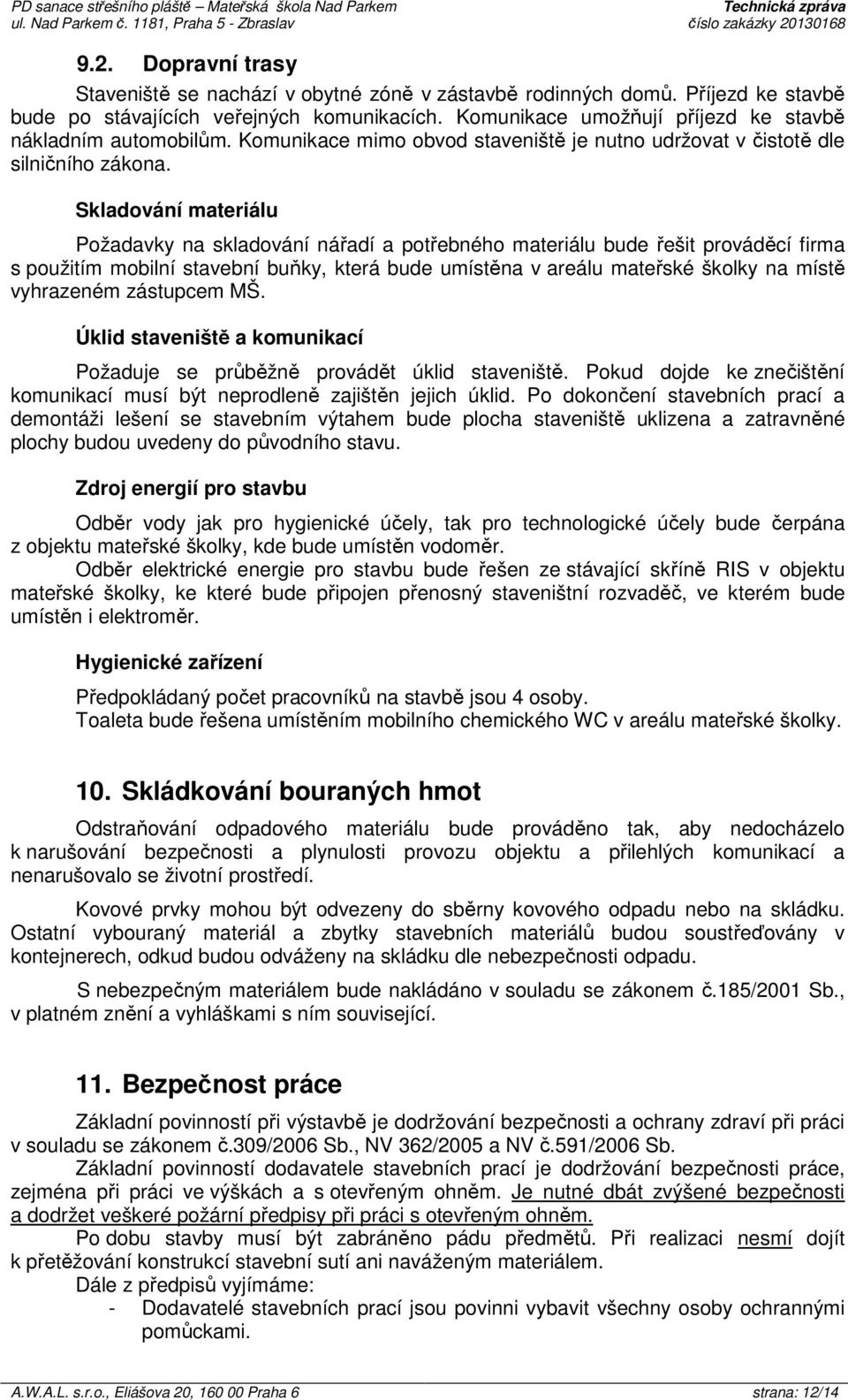

13 PD sanace střešního pláště Mateřská škola Nad Parkem Technická zpráva číslo zakázky Dopravní trasy Staveniště se nachází v obytné zóně v zástavbě rodinných domů. Příjezd ke stavbě bude po stávajících veřejných komunikacích. Komunikace umožňují příjezd ke stavbě nákladním automobilům. Komunikace mimo obvod staveniště je nutno udržovat v čistotě dle silničního zákona. Skladování materiálu Požadavky na skladování nářadí a potřebného materiálu bude řešit prováděcí firma s použitím mobilní stavební buňky, která bude umístěna v areálu mateřské školky na místě vyhrazeném zástupcem MŠ. Úklid staveniště a komunikací Požaduje se průběžně provádět úklid staveniště. Pokud dojde ke znečištění komunikací musí být neprodleně zajištěn jejich úklid. Po dokončení stavebních prací a demontáži lešení se stavebním výtahem bude plocha staveniště uklizena a zatravněné plochy budou uvedeny do původního stavu. Zdroj energií pro stavbu Odběr vody jak pro hygienické účely, tak pro technologické účely bude čerpána z objektu mateřské školky, kde bude umístěn vodoměr. Odběr elektrické energie pro stavbu bude řešen ze stávající skříně RIS v objektu mateřské školky, ke které bude připojen přenosný staveništní rozvaděč, ve kterém bude umístěn i elektroměr. Hygienické zařízení Předpokládaný počet pracovníků na stavbě jsou 4 osoby. Toaleta bude řešena umístěním mobilního chemického WC v areálu mateřské školky. 10. Skládkování bouraných hmot Odstraňování odpadového materiálu bude prováděno tak, aby nedocházelo k narušování bezpečnosti a plynulosti provozu objektu a přilehlých komunikací a nenarušovalo se životní prostředí. Kovové prvky mohou být odvezeny do sběrny kovového odpadu nebo na skládku. Ostatní vybouraný materiál a zbytky stavebních materiálů budou soustřeďovány v kontejnerech, odkud budou odváženy na skládku dle nebezpečnosti odpadu. S nebezpečným materiálem bude nakládáno v souladu se zákonem č.185/2001 Sb., v platném znění a vyhláškami s ním související. 11. Bezpečnost práce Základní povinností při výstavbě je dodržování bezpečnosti a ochrany zdraví při práci v souladu se zákonem č.309/2006 Sb., NV 362/2005 a NV č.591/2006 Sb. Základní povinností dodavatele stavebních prací je dodržování bezpečnosti práce, zejména při práci ve výškách a s otevřeným ohněm. Je nutné dbát zvýšené bezpečnosti a dodržet veškeré požární předpisy při práci s otevřeným ohněm. Po dobu stavby musí být zabráněno pádu předmětů. Při realizaci nesmí dojít k přetěžování konstrukcí stavební sutí ani naváženým materiálem. Dále z předpisů vyjímáme: - Dodavatelé stavebních prací jsou povinni vybavit všechny osoby ochrannými pomůckami. A.W.A.L. s.r.o., Eliášova 20, Praha 6 strana: 12/14

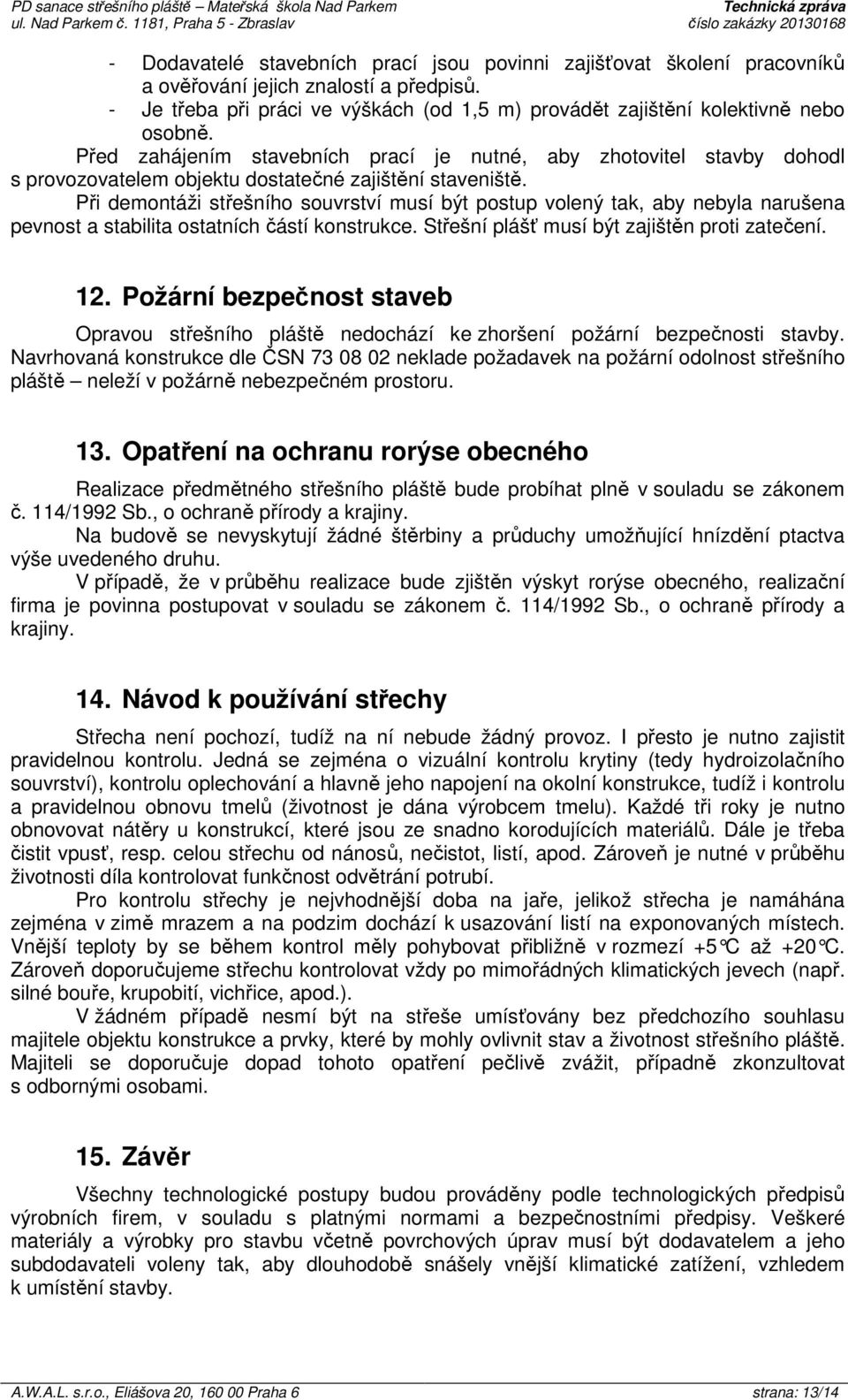

14 PD sanace střešního pláště Mateřská škola Nad Parkem Technická zpráva číslo zakázky Dodavatelé stavebních prací jsou povinni zajišťovat školení pracovníků a ověřování jejich znalostí a předpisů. - Je třeba při práci ve výškách (od 1,5 m) provádět zajištění kolektivně nebo osobně. Před zahájením stavebních prací je nutné, aby zhotovitel stavby dohodl s provozovatelem objektu dostatečné zajištění staveniště. Při demontáži střešního souvrství musí být postup volený tak, aby nebyla narušena pevnost a stabilita ostatních částí konstrukce. Střešní plášť musí být zajištěn proti zatečení. 12. Požární bezpečnost staveb Opravou střešního pláště nedochází ke zhoršení požární bezpečnosti stavby. Navrhovaná konstrukce dle ČSN neklade požadavek na požární odolnost střešního pláště neleží v požárně nebezpečném prostoru. 13. Opatření na ochranu rorýse obecného Realizace předmětného střešního pláště bude probíhat plně v souladu se zákonem č. 114/1992 Sb., o ochraně přírody a krajiny. Na budově se nevyskytují žádné štěrbiny a průduchy umožňující hnízdění ptactva výše uvedeného druhu. V případě, že v průběhu realizace bude zjištěn výskyt rorýse obecného, realizační firma je povinna postupovat v souladu se zákonem č. 114/1992 Sb., o ochraně přírody a krajiny. 14. Návod k používání střechy Střecha není pochozí, tudíž na ní nebude žádný provoz. I přesto je nutno zajistit pravidelnou kontrolu. Jedná se zejména o vizuální kontrolu krytiny (tedy hydroizolačního souvrství), kontrolu oplechování a hlavně jeho napojení na okolní konstrukce, tudíž i kontrolu a pravidelnou obnovu tmelů (životnost je dána výrobcem tmelu). Každé tři roky je nutno obnovovat nátěry u konstrukcí, které jsou ze snadno korodujících materiálů. Dále je třeba čistit vpusť, resp. celou střechu od nánosů, nečistot, listí, apod. Zároveň je nutné v průběhu životnosti díla kontrolovat funkčnost odvětrání potrubí. Pro kontrolu střechy je nejvhodnější doba na jaře, jelikož střecha je namáhána zejména v zimě mrazem a na podzim dochází k usazování listí na exponovaných místech. Vnější teploty by se během kontrol měly pohybovat přibližně v rozmezí +5 C až +20 C. Zároveň doporučujeme střechu kontrolovat vždy po mimořádných klimatických jevech (např. silné bouře, krupobití, vichřice, apod.). V žádném případě nesmí být na střeše umísťovány bez předchozího souhlasu majitele objektu konstrukce a prvky, které by mohly ovlivnit stav a životnost střešního pláště. Majiteli se doporučuje dopad tohoto opatření pečlivě zvážit, případně zkonzultovat s odbornými osobami. 15. Závěr Všechny technologické postupy budou prováděny podle technologických předpisů výrobních firem, v souladu s platnými normami a bezpečnostními předpisy. Veškeré materiály a výrobky pro stavbu včetně povrchových úprav musí být dodavatelem a jeho subdodavateli voleny tak, aby dlouhodobě snášely vnější klimatické zatížení, vzhledem k umístění stavby. A.W.A.L. s.r.o., Eliášova 20, Praha 6 strana: 13/14

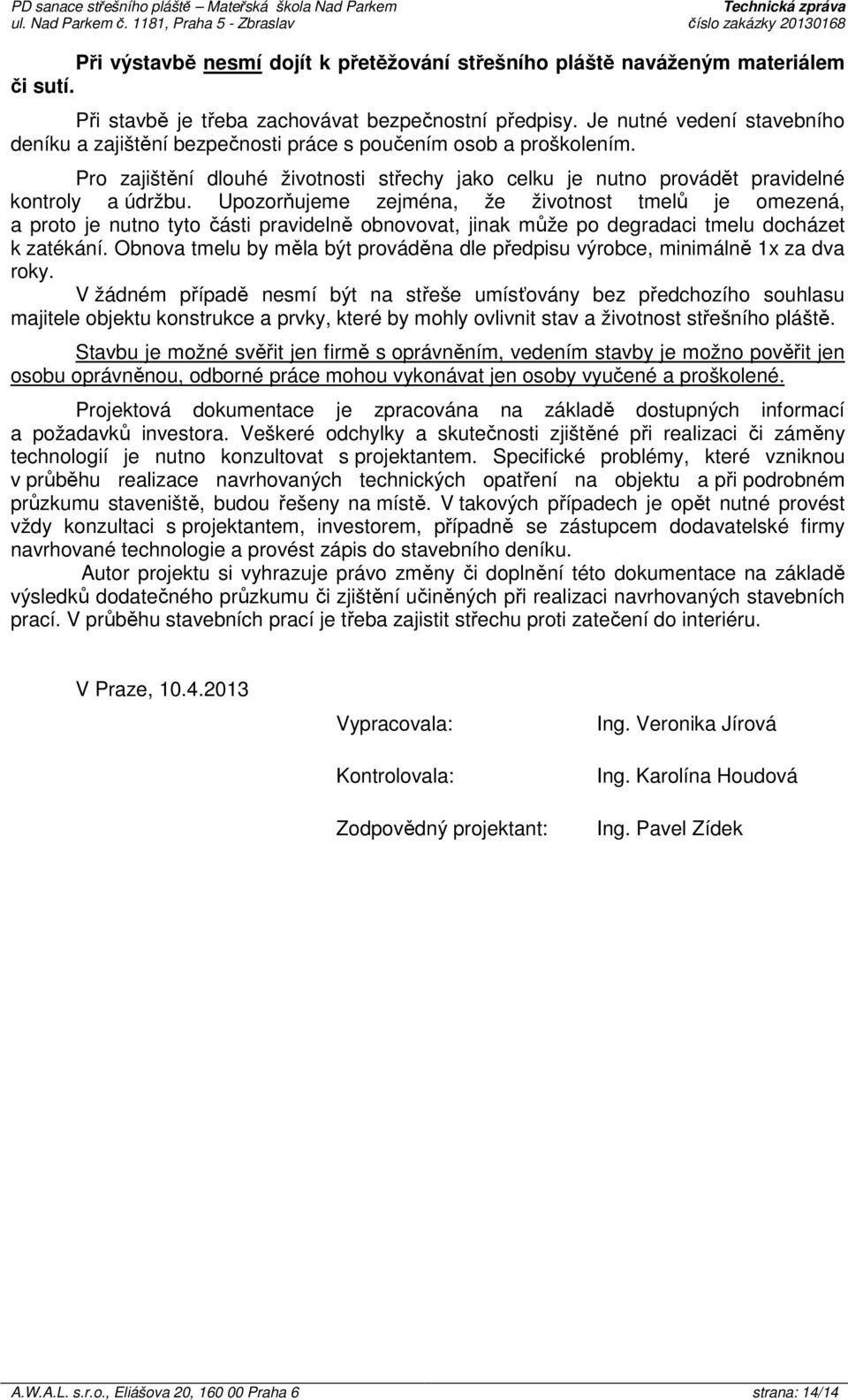

15 PD sanace střešního pláště Mateřská škola Nad Parkem Technická zpráva číslo zakázky Při výstavbě nesmí dojít k přetěžování střešního pláště naváženým materiálem či sutí. Při stavbě je třeba zachovávat bezpečnostní předpisy. Je nutné vedení stavebního deníku a zajištění bezpečnosti práce s poučením osob a proškolením. Pro zajištění dlouhé životnosti střechy jako celku je nutno provádět pravidelné kontroly a údržbu. Upozorňujeme zejména, že životnost tmelů je omezená, a proto je nutno tyto části pravidelně obnovovat, jinak může po degradaci tmelu docházet k zatékání. Obnova tmelu by měla být prováděna dle předpisu výrobce, minimálně 1x za dva roky. V žádném případě nesmí být na střeše umísťovány bez předchozího souhlasu majitele objektu konstrukce a prvky, které by mohly ovlivnit stav a životnost střešního pláště. Stavbu je možné svěřit jen firmě s oprávněním, vedením stavby je možno pověřit jen osobu oprávněnou, odborné práce mohou vykonávat jen osoby vyučené a proškolené. Projektová dokumentace je zpracována na základě dostupných informací a požadavků investora. Veškeré odchylky a skutečnosti zjištěné při realizaci či záměny technologií je nutno konzultovat s projektantem. Specifické problémy, které vzniknou v průběhu realizace navrhovaných technických opatření na objektu a při podrobném průzkumu staveniště, budou řešeny na místě. V takových případech je opět nutné provést vždy konzultaci s projektantem, investorem, případně se zástupcem dodavatelské firmy navrhované technologie a provést zápis do stavebního deníku. Autor projektu si vyhrazuje právo změny či doplnění této dokumentace na základě výsledků dodatečného průzkumu či zjištění učiněných při realizaci navrhovaných stavebních prací. V průběhu stavebních prací je třeba zajistit střechu proti zatečení do interiéru. V Praze, Vypracovala: Kontrolovala: Zodpovědný projektant: Ing. Veronika Jírová Ing. Karolína Houdová Ing. Pavel Zídek A.W.A.L. s.r.o., Eliášova 20, Praha 6 strana: 14/14

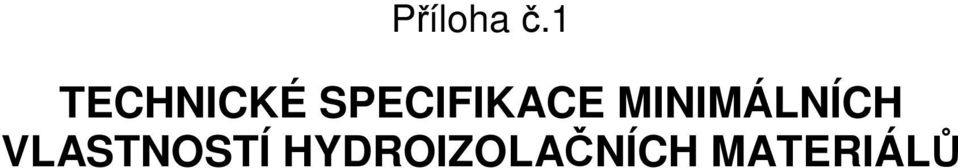

16 Příloha č.1 TECHNICKÉ SPECIFIKACE MINIMÁLNÍCH VLASTNOSTÍ HYDROIZOLAČNÍCH MATERIÁLŮ

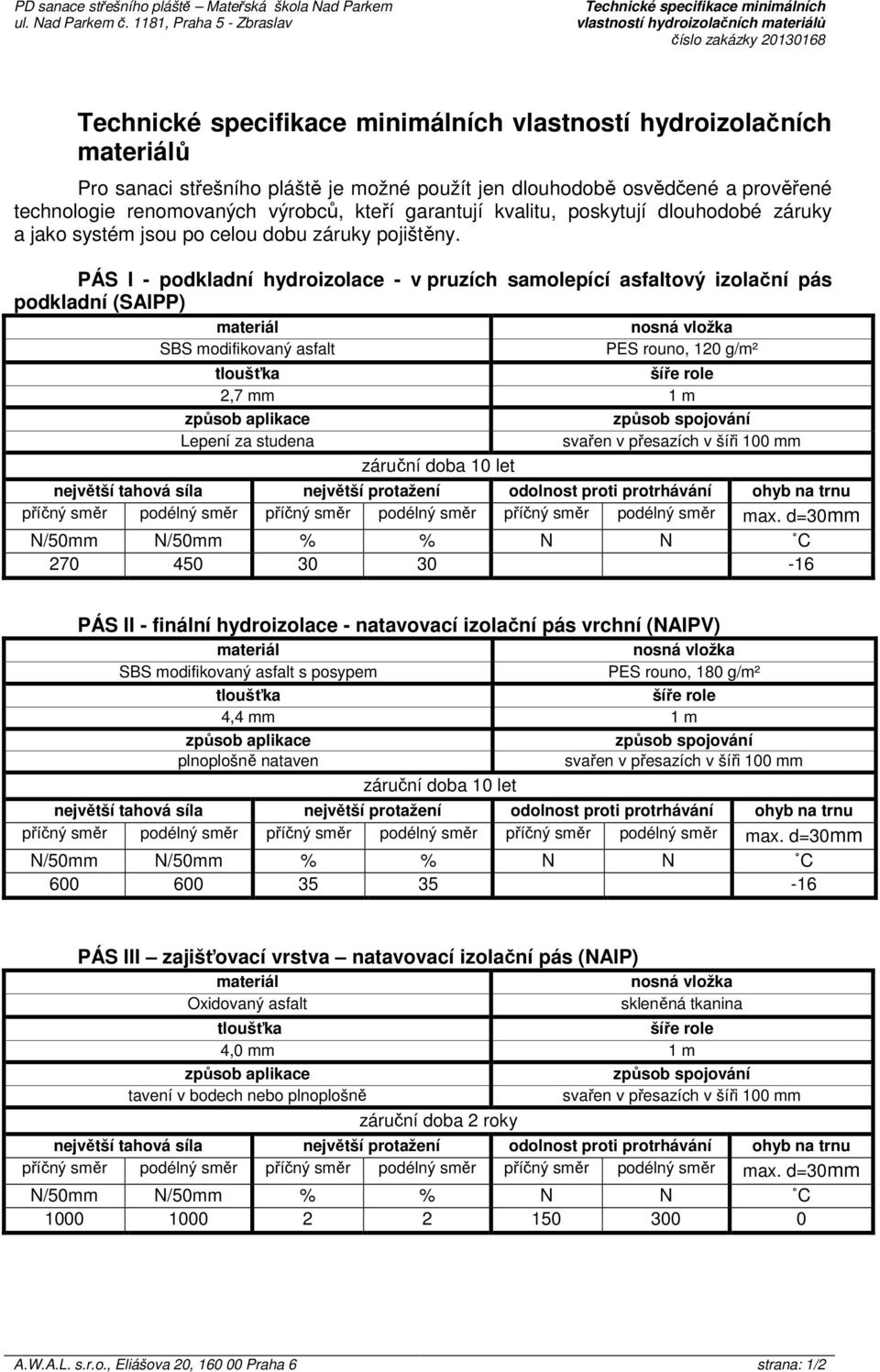

17 PD sanace střešního pláště Mateřská škola Nad Parkem Technické specifikace minimálních vlastností hydroizolačních materiálů číslo zakázky Technické specifikace minimálních vlastností hydroizolačních materiálů Pro sanaci střešního pláště je možné použít jen dlouhodobě osvědčené a prověřené technologie renomovaných výrobců, kteří garantují kvalitu, poskytují dlouhodobé záruky a jako systém jsou po celou dobu záruky pojištěny. PÁS I - podkladní hydroizolace - v pruzích samolepící asfaltový izolační pás podkladní (SAIPP) materiál SBS modifikovaný asfalt nosná vložka PES rouno, 120 g/m² tloušťka šíře role 2,7 mm 1 m způsob aplikace způsob spojování Lepení za studena svařen v přesazích v šíři 100 mm záruční doba 10 let největší tahová síla největší protažení odolnost proti protrhávání ohyb na trnu příčný směr podélný směr příčný směr podélný směr příčný směr podélný směr max. d=30mm N/50mm N/50mm % % N N C PÁS II - finální hydroizolace - natavovací izolační pás vrchní (NAIPV) materiál nosná vložka SBS modifikovaný asfalt s posypem PES rouno, 180 g/m² tloušťka šíře role 4,4 mm 1 m způsob aplikace způsob spojování plnoplošně nataven svařen v přesazích v šíři 100 mm záruční doba 10 let největší tahová síla největší protažení odolnost proti protrhávání ohyb na trnu příčný směr podélný směr příčný směr podélný směr příčný směr podélný směr max. d=30mm N/50mm N/50mm % % N N C PÁS III zajišťovací vrstva natavovací izolační pás (NAIP) materiál Oxidovaný asfalt nosná vložka skleněná tkanina tloušťka šíře role 4,0 mm 1 m způsob aplikace způsob spojování tavení v bodech nebo plnoplošně svařen v přesazích v šíři 100 mm záruční doba 2 roky největší tahová síla největší protažení odolnost proti protrhávání ohyb na trnu příčný směr podélný směr příčný směr podélný směr příčný směr podélný směr max. d=30mm N/50mm N/50mm % % N N C A.W.A.L. s.r.o., Eliášova 20, Praha 6 strana: 1/2

18 PD sanace střešního pláště Mateřská škola Nad Parkem Technické specifikace minimálních vlastností hydroizolačních materiálů číslo zakázky PÁS IV - výztužná hydroizolace - natavovací izolační pás podkladní (NAIPP) materiál nosná vložka SBS modifikovaný asfalt PES rouno, 180 g/m² tloušťka šíře role 3,6 mm 1 m způsob aplikace způsob spojování plnoplošně nataven svařen v přesazích v šíři 100 mm záruční doba 10 let největší tahová síla největší protažení odolnost proti protrhávání ohyb na trnu příčný směr podélný směr příčný směr podélný směr příčný směr podélný směr max. d=30mm N/50mm N/50mm % % N N C PÁS V - podkladní hydroizolace v detailech - plnoplošně samolepící asfaltový izolační. pás podkladní (SAIPP) materiál nosná vložka SBS modifikovaný asfalt s posypem PES rouno, 120 g/m² tloušťka šíře role 2,7 mm 1 m způsob aplikace způsob spojování plnoplošně samolepící svařen v přesazích v šíři 100 mm záruční doba 10 let největší tahová síla největší protažení odolnost proti protrhávání ohyb na trnu příčný směr podélný směr příčný směr podélný směr příčný směr podélný směr max. d=30mm N/50mm N/50mm % % N N C PÁS VI - pochozí pás pochozí asfaltový izolační pás Asfaltový SBS modifikovaný pás k plnoplošnému tavení. materiál nosná vložka SBS modifikovaný asfalt Polyesterová rohož, 170 g/m² tloušťka šíře role 3 mm 1 m způsob aplikace způsob spojování plnoplošně nataven svařen v přesazích v šíři 100 mm záruční doba 10 let největší tahová síla Min. protažení směsi odolnost proti protrhávání ohyb na trnu směsi dle UEAtc příčný směr podélný směr příčný směr podélný směr příčný směr podélný směr max. d=20 mm N/50mm N/50mm % % N N C A.W.A.L. s.r.o., Eliášova 20, Praha 6 strana: 2/2

19 Příloha č.2 TEPELNĚ TECHNICKÉ POSOUZENÍ

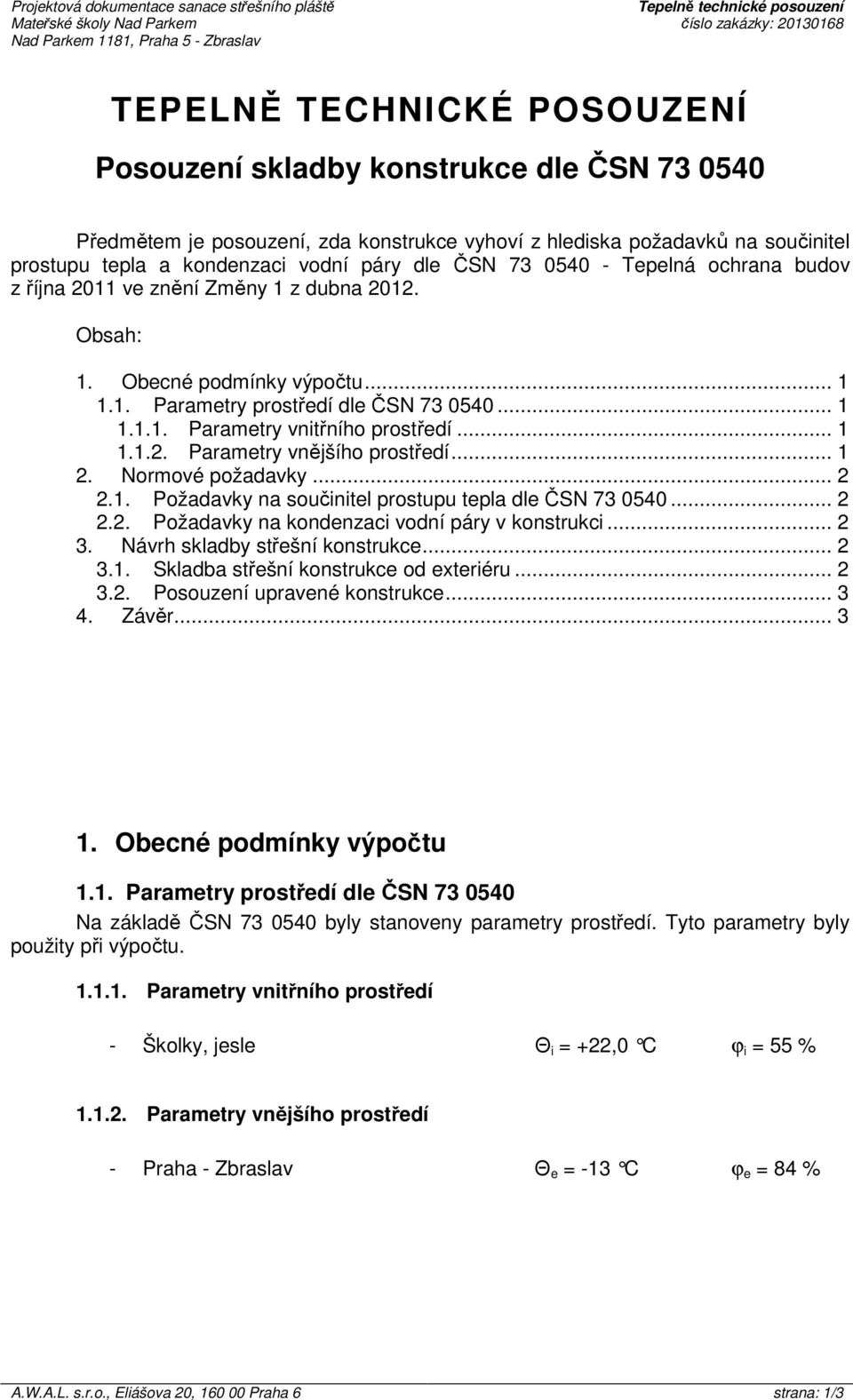

20 Projektová dokumentace sanace střešního pláště Mateřské školy Nad Parkem Nad Parkem 1181, Praha 5 - Zbraslav Tepelně technické posouzení číslo zakázky: TEPELNĚ TECHNICKÉ POSOUZENÍ Posouzení skladby konstrukce dle ČSN Předmětem je posouzení, zda konstrukce vyhoví z hlediska požadavků na součinitel prostupu tepla a kondenzaci vodní páry dle ČSN Tepelná ochrana budov z října 2011 ve znění Změny 1 z dubna Obsah: 1. Obecné podmínky výpočtu Parametry prostředí dle ČSN Parametry vnitřního prostředí Parametry vnějšího prostředí Normové požadavky Požadavky na součinitel prostupu tepla dle ČSN Požadavky na kondenzaci vodní páry v konstrukci Návrh skladby střešní konstrukce Skladba střešní konstrukce od exteriéru Posouzení upravené konstrukce Závěr Obecné podmínky výpočtu 1.1. Parametry prostředí dle ČSN Na základě ČSN byly stanoveny parametry prostředí. Tyto parametry byly použity při výpočtu Parametry vnitřního prostředí - Školky, jesle Θ i = +22,0 C ϕ i = 55 % Parametry vnějšího prostředí - Praha - Zbraslav Θ e = -13 C ϕ e = 84 % A.W.A.L. s.r.o., Eliášova 20, Praha 6 strana: 1/3

21 Projektová dokumentace sanace střešního pláště Mateřské školy Nad Parkem Nad Parkem 1181, Praha 5 - Zbraslav Tepelně technické posouzení číslo zakázky: Normové požadavky 2.1. Požadavky na součinitel prostupu tepla dle ČSN Konstrukce vytápěných nebo klimatizovaných budov musí mít v prostorech s relativní vlhkostí vnitřního vzduchu ϕ i 60 % součinitel prostupu tepla U, ve W/(m 2 K) takový, aby splňoval podmínku: U U N kde U N je požadovaná hodnota součinitele prostupu tepla, ve W/(m 2 K) Požadavky na kondenzaci vodní páry v konstrukci Pro stavební konstrukci, u které kondenzace vodní páry uvnitř neohrozí její požadovanou funkci, se požaduje omezení ročního množství zkondenzované vodní páry uvnitř konstrukce M c, v kg/(m 2 a) tak, aby splňovalo podmínku: M c M c,n Pro jednoplášťovou střechu, konstrukci se zabudovanými dřevěnými prvky, konstrukci s vnějším tepelně izolačním systémem, vnějším obkladem, popř. jinou obvodovou konstrukci s difúzně málo propustnými vnějšími povrchovými vrstvami je nižší z hodnot: M c,n = 0,10 kg/(m 2 a), nebo 3% plošné hmotnosti materiálu, ve které dochází ke kondenzaci vodní páry, je-li jeho objemová hmotnost vyšší než 100 kg/m 3 ; pro materiál s objemovou hmotností ρ 100kg/m 3 se použije 6% jeho plošné hmotnosti. pro ostatní stavební konstrukce je nižší z hodnot: M c,n = 0,50 kg/(m 2 a) nebo 5% plošné hmotnosti materiálu, ve které dochází ke kondenzaci vodní páry, je-li jeho objemová hmotnost vyšší než 100 kg/m 3 ; pro materiál s objemovou hmotností ρ 100kg/m 3 se použije 10% jeho plošné hmotnosti.. Ve stavební konstrukci s připuštěnou omezenou kondenzací vodní páry uvnitř konstrukce nesmí v roční bilanci kondenzace a vypařování vodní páry zbýt žádné zkondenzované množství vodní páry, které by trvale zvyšovalo vlhkost konstrukce. Roční množství zkondenzované vodní páry uvnitř konstrukce M c, v kg/(m 2 a) tedy musí být nižší než roční množství vypařitelné vodní páry uvnitř konstrukce M ev, v kg/(m 2 a). 3. Návrh skladby střešní konstrukce Vzhledem k velkému zatížení stropní konstrukce bude provedena demontáž stávajícího střešního souvrství až na nosnou stropní konstrukci. Kvůli obtížnosti demontáže a zajištění objektu proti zatečení je navržena pojistná izolace ze 2 vrstev oxidovaných pásů. Po zajištění střešní konstrukce proti zatečení bude srovnán povrch a bude provedena navrhovaná skladba střešního pláště. Spádovou vrstvu navrhované skladby střešní konstrukce bude tvořit vrstva z polystyrenbetonu Skladba střešní konstrukce od exteriéru - asfaltový SBS modifikovaný pás s ochranným posypem, plnoplošně nataven - asfaltový SBS modifikovaný pás samolepící v pruzích, mikroventilační - tepelná izolace z desek EPS 100 S - navrhovaná tloušťka 160 mm - zajišťovací vrstva hydroizolační pás z oxidovaného asfaltu, bodově nataven - asfaltový modifikovaný penetrační nátěr - spádová vrstva z polystyrenbetonu ve spádu min. 2%, tl mm - zajišťovací vrstva hydroizolační pás z oxidovaného asfaltu, plnoplošně nataven - zajišťovací vrstva hydroizolační pás z oxidovaného asfaltu, bodově nataven A.W.A.L. s.r.o., Eliášova 20, Praha 6 strana: 2/3

22 Projektová dokumentace sanace střešního pláště Mateřské školy Nad Parkem Nad Parkem 1181, Praha 5 - Zbraslav Tepelně technické posouzení číslo zakázky: asfaltový modifikovaný penetrační nátěr - nosná stropní konstrukce žb stropní panely tl. 250 mm Konstrukce stropní desky nebyla zjištěna, ve výpočtu je uvažováno se stropní deskou dle archivní projektové dokumentace Posouzení upravené konstrukce Výpočtem byla zjištěna hodnota součinitele prostupu tepla a množství zkondenzované vodní páry. Hodnoty a vyhodnocení jsou uvedeny v tabulce: Skladba Střecha P2 navrhova ný stav Hodnota U [W/(m 2 K)] Požadované hodnoty U N [W/(m 2 K)] Množství zkondenzované vodní páry M c [kg/(m 2 a)] Přípustné množství zkondenzované vodní páry M c, N [kg/(m 2 a)] Bilance vodních par Celkové posouzení 0,22 0,24 0,003 0,1 aktivní vyhovuje Skladba konstrukce vyhovuje požadavkům normy ČSN z října Tepelná ochrana budov ve znění Změny 1 z dubna 2012 z hlediska hodnot součinitele prostupu tepla i z hlediska bilance a množství zkondenzované vodní páry. Výstup z tepelně technického programu v příloze č Závěr Navrhovaná skladba střešního pláště vyhovuje požadavkům normy ČSN z října Tepelná ochrana budov ve znění Změny 1 z dubna 2012 z hlediska hodnot součinitele prostupu tepla i z hlediska bilance a množství zkondenzované vodní páry. V Praze 03/2013, Vypracovala: Ing. Veronika Jírová A.W.A.L. s.r.o., Eliášova 20, Praha 6 strana: 3/3

23 Příloha č.3 VÝSTUPY Z TEPELNĚ TECHNICKÉHO PROGRAMU

24 Projektová dokumentace sanace střešního pláště Mateřské školy Nad Parkem Nad Parkem 1181, Praha 5 - Zbraslav Výstup z programu Teplo 2011 číslo zakázky: ZÁKLADNÍ KOMPLEXNÍ TEPELNĚ TECHNICKÉ POSOUZENÍ STAVEBNÍ KONSTRUKCE podle ČSN EN ISO 13788, ČSN EN ISO 6946, ČSN a STN Teplo 2011 Název úlohy : strecha-nova skladba 1 Zpracovatel : A.W.A.L. s.r.o. Zakázka : Datum : KONTROLNÍ TISK VSTUPNÍCH DAT : Typ hodnocené konstrukce : Korekce součinitele prostupu du : Strop, střecha - tepelný tok zdola W/m2K Skladba konstrukce (od interiéru) : Číslo Název D[m] L[W/mK] C[J/kgK] Ro[kg/m3] Mi[-] Ma[kg/m2] 1 Železobeton 2 0,2500 1, ,0 2400,0 29, oxid.pas 0,0080 0, ,0 1125, , Polystyrenbeto 0,0800 0, ,0 500,0 25, oxid.pas 0,0040 0, ,0 1125, , Pěnový polysty 0,1600 0, ,0 20,0 40, asf.pas podkla 0,0027 0, ,0 1200, , asf.pas vrchni 0,0044 0, ,0 1200, , Číslo Kompletní název vrstvy Interní výpočet tep. vodivosti 1 Železobeton oxid.pas Polystyrenbeton oxid.pas Pěnový polystyren asf.pas podkladni asf.pas vrchni --- Okrajové podmínky výpočtu : Tepelný odpor při přestupu tepla v interiéru Rsi : dtto pro výpočet kondenzace a povrch. teplot Rsi : Tepelný odpor při přestupu tepla v exteriéru Rse : dtto pro výpočet kondenzace a povrch. teplot Rse : 0.10 m2k/w 0.25 m2k/w 0.04 m2k/w 0.04 m2k/w Návrhová venkovní teplota Te : C Návrhová teplota vnitřního vzduchu Tai : 23.0 C Návrhová relativní vlhkost venkovního vzduchu RHe : 84.0 % Návrhová relativní vlhkost vnitřního vzduchu RHi : 55.0 % Měsíc Délka[dny] Tai[C] RHi[%] Pi[Pa] Te[C] RHe[%] Pe[Pa] A.W.A.L. s.r.o., Eliášova 20, Praha 6 strana: 1/3

25 Projektová dokumentace sanace střešního pláště Mateřské školy Nad Parkem Nad Parkem 1181, Praha 5 - Zbraslav Výstup z programu Teplo 2011 číslo zakázky: Pro vnitřní prostředí byla uplatněna přirážka k vnitřní relativní vlhkosti : 5.0 % Výchozí měsíc výpočtu bilance se stanovuje výpočtem dle ČSN EN ISO Počet hodnocených let : 1 TISK VÝSLEDKŮ VYŠETŘOVÁNÍ : Tepelný odpor a součinitel prostupu tepla dle ČSN EN ISO 6946: Tepelný odpor konstrukce R : Součinitel prostupu tepla konstrukce U : 4.46 m2k/w W/m2K Součinitel prostupu zabudované kce U,kc : 0.24 / 0.27 / 0.32 / 0.42 W/m2K Uvedené orientační hodnoty platí pro různou kvalitu řešení tep. mostů vyjádřenou přibližnou přirážkou dle poznámek k čl. B.9.2 v ČSN Difuzní odpor konstrukce ZpT : 4.5E+0012 m/s Teplotní útlum konstrukce Ny* : Fázový posun teplotního kmitu Psi* : 13.7 h Teplota vnitřního povrchu a teplotní faktor dle ČSN a ČSN EN ISO 13788: Vnitřní povrchová teplota v návrhových podmínkách Tsi,p : C Teplotní faktor v návrhových podmínkách f,rsi,p : Číslo Minimální požadované hodnoty při max. Vypočtené měsíce rel. vlhkosti na vnitřním povrchu: hodnoty % % Tsi,m[C] f,rsi,m Tsi,m[C] f,rsi,m Tsi[C] f,rsi RHsi[%] Poznámka: RHsi je relativní vlhkost na vnitřním povrchu, Tsi je vnitřní povrchová teplota a f,rsi je teplotní faktor. Difuze vodní páry v návrhových podmínkách a bilance vlhkosti dle ČSN : (bez vlivu zabudované vlhkosti a sluneční radiace) Průběh teplot a tlaků v návrhových okrajových podmínkách: rozhraní: i e tepl.[c]: p [Pa]: p,sat [Pa]: A.W.A.L. s.r.o., Eliášova 20, Praha 6 strana: 2/3

26 Projektová dokumentace sanace střešního pláště Mateřské školy Nad Parkem Nad Parkem 1181, Praha 5 - Zbraslav Výstup z programu Teplo 2011 číslo zakázky: Při venkovní návrhové teplotě dochází v konstrukci ke kondenzaci vodní páry. Kond.zóna Hranice kondenzační zóny Kondenzující množství číslo levá [m] pravá vodní páry [kg/m2s] E-0010 Celoroční bilance vlhkosti: Množství zkondenzované vodní páry Mc,a: kg/m2,rok Množství vypařitelné vodní páry Mev,a: kg/m2,rok Ke kondenzaci dochází při venkovní teplotě nižší než 10.0 C. Bilance zkondenzované a vypařené vlhkosti dle ČSN EN ISO 13788: Roční cyklus č. 1 V konstrukci dochází během modelového roku ke kondenzaci. Kondenzační zóna č. 1 Hranice kondenzační zóny Akt.kond./vypař. Akumul.vlhkost Měsíc levá [m] pravá Gc [kg/m2s] Ma [kg/m2] E E E E E E E E E E Maximální množství kondenzátu Mc,a: kg/m2 Na konci modelového roku je zóna suchá (tj. Mc,a < Mev,a). Poznámka: Hodnocení difuze vodní páry bylo provedeno pro předpoklad 1D šíření vodní páry převažující skladbou konstrukce. Pro konstrukce s výraznými systematickými tepelnými mosty je výsledek výpočtu jen orientační. Přesnější výsledky lze získat s pomocí 2D analýzy. STOP, Teplo 2011 A.W.A.L. s.r.o., Eliášova 20, Praha 6 strana: 3/3
