Návod na obsluhu a údržbu tandem kompresorů. typ 650 / AMD D. typ 650 / AMD D + DK. Obj. č. H Obj. č.

Transkript

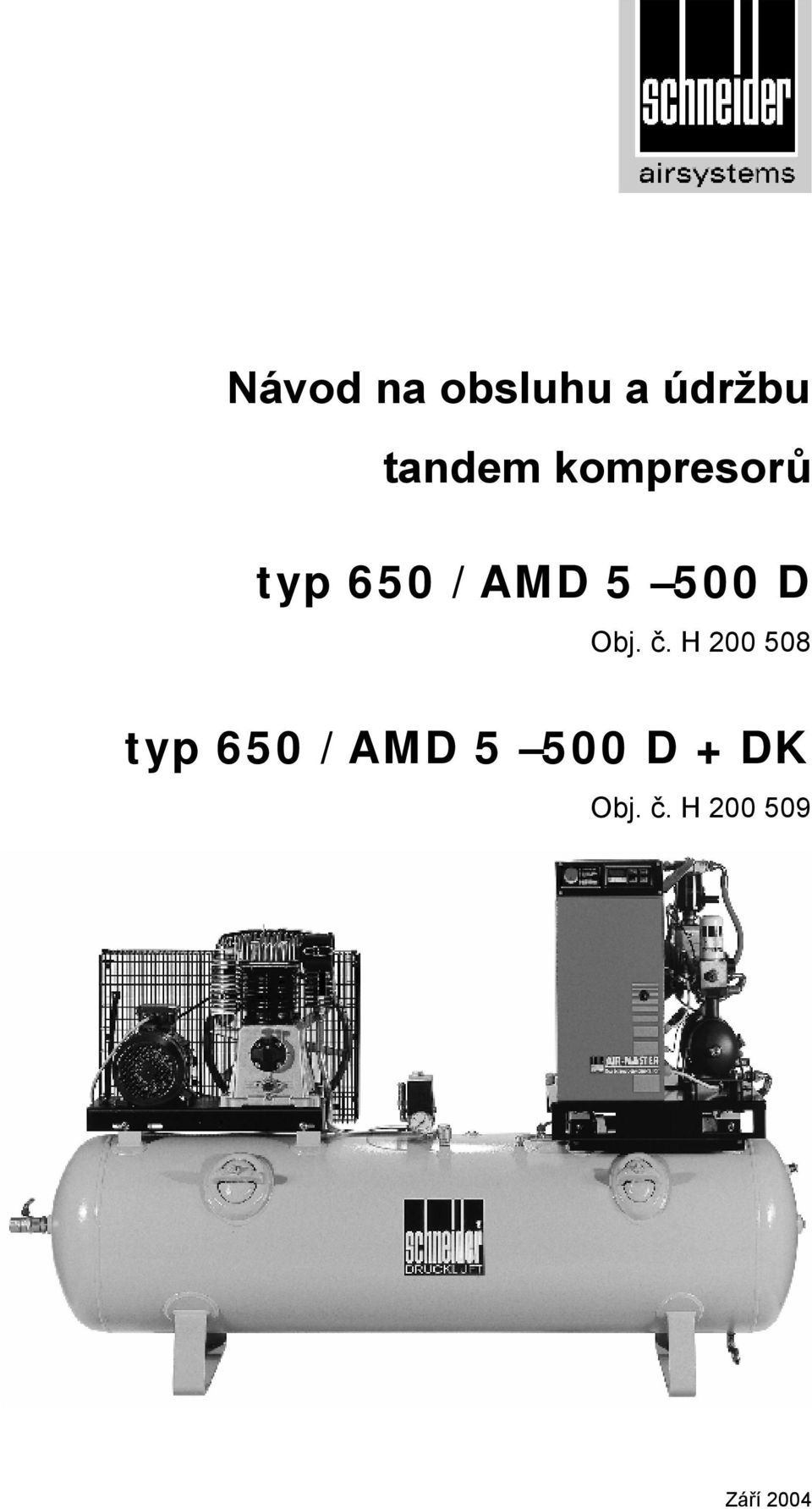

1 Návod na obsluhu a údržbu tandem kompresorů typ 650 / AMD D Obj. č. H typ 650 / AMD D + DK Obj. č. H Září 2004

2 Vážený zákazníku, děkujeme Vám za projevenou důvěru v náš výrobek. Než začnete s kompresorem pracovat, přečtěte si pozorně tento návod k obsluze. Tento návod obsahuje důležité pokyny, které zajistí Vašemu tandem kompresoru dlouhou životnost. Ukládejte proto tento návod neustále v blízkosti kompresorového zařízení. Všeobecné pokyny Doporučujeme: Kontroly, instalace a údržby by měly být prováděny kvalifikovanou osobou a dokumentovány v údržbové knize. Při dotazech uvádějte sériové číslo, objednací číslo a název zařízení. Používání návodu k obsluze Význam symbolů Aby jste mohli rychle a racionálně přečíst návod k obsluze, máme pro vás praktické rady, jak používat tyto symboly. Tyto symboly se nacházejí vedle textů (vztahují se tedy pouze na text vedle), vedle obrázků (vztahují se ke grafice) nebo na začátku stránky (vztahují se k celkovému obsahu stránky). Pozor: Věnujte těmto symbolům nejvyšší pozornost! Čtení návodu na obsluhu! Provozovatel je povinnen přečíst návod na obsluhu a údržbu a uživatele tohoto přístroje seznámit s obsahem návodu. Pozor! Tento symbol znázorňuje důležitý popis, nebezpečné podmínky, bezpečnostní předpisy. Odborný personál! Každá činnost, která je označena tímto symbolem, může být prováděna pouze odborně vyškoleným technikem. Odpojit přívod proudu! Před každým zásahem je bezpodmínečně nutné, odpojit kompresor od přívodu el.proudu. Bezpodmínečně dodržujte: Tandem kompresor mohou provozovat a opravovat pouze poučené osoby! Musí být zajištěno větrání popř. zateplení okolí kompresoru. Před každým uvedením do provozu zkontrolujte stav oleje (šroubový a pístový kompresor). Nouzovým vypínačem je vybaven pouze šroubový kompresor! Pístový kompresor a sušičku stlačeného vzduchu jím nevypnete! Dodržujte bezpečnostní předpisy a bezpečnostní nálepky! 2 Schneider Bohemia

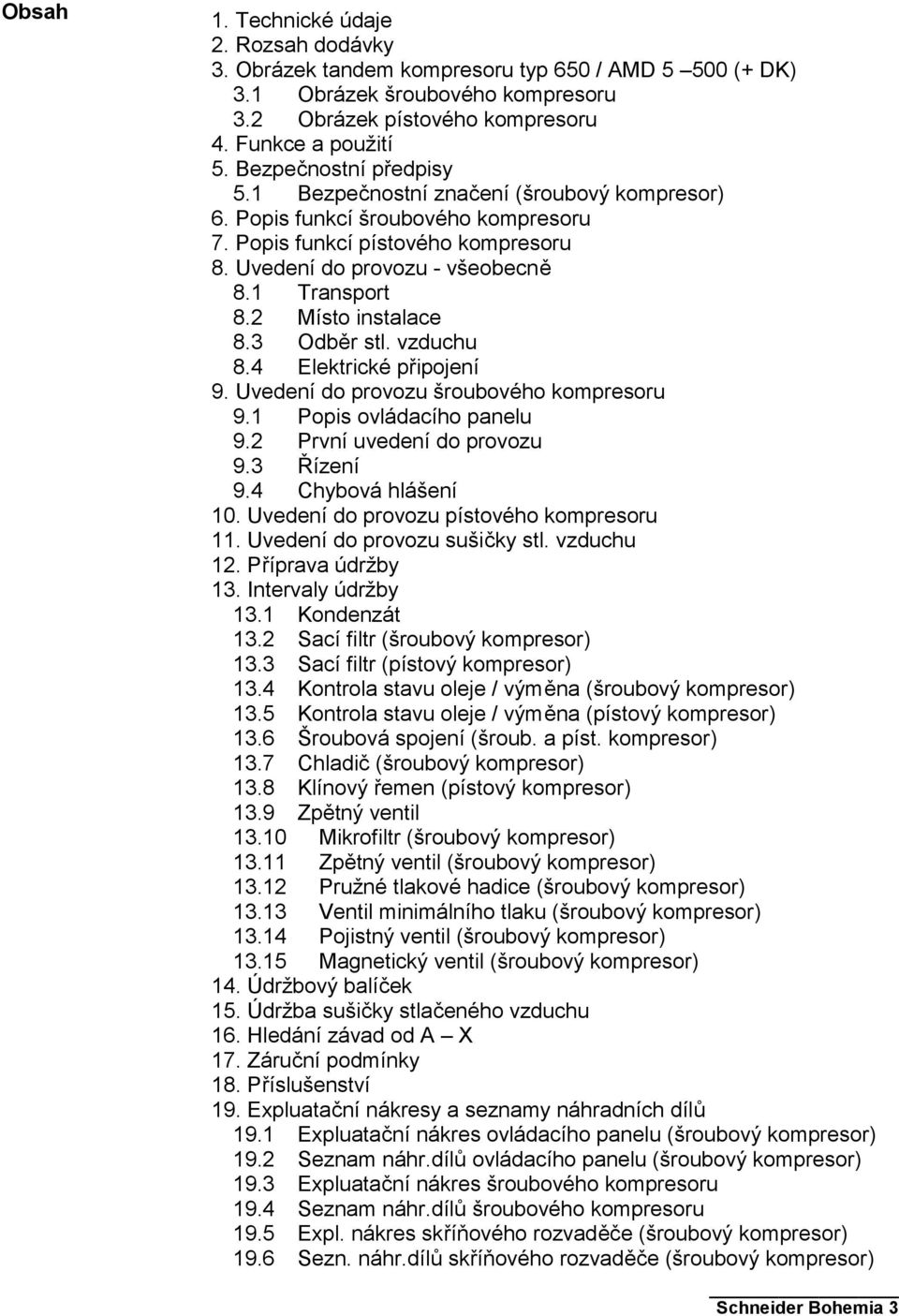

3 Obsah 1. Technické údaje 2. Rozsah dodávky 3. Obrázek tandem kompresoru typ 650 / AMD (+ DK) 3.1 Obrázek šroubového kompresoru 3.2 Obrázek pístového kompresoru 4. Funkce a použití 5. Bezpečnostní předpisy 5.1 Bezpečnostní značení (šroubový kompresor) 6. Popis funkcí šroubového kompresoru 7. Popis funkcí pístového kompresoru 8. Uvedení do provozu - všeobecně 8.1 Transport 8.2 Místo instalace 8.3 Odběr stl. vzduchu 8.4 Elektrické připojení 9. Uvedení do provozu šroubového kompresoru 9.1 Popis ovládacího panelu 9.2 První uvedení do provozu 9.3 Řízení 9.4 Chybová hlášení 10. Uvedení do provozu pístového kompresoru 11. Uvedení do provozu sušičky stl. vzduchu 12. Příprava údržby 13. Intervaly údržby 13.1 Kondenzát 13.2 Sací filtr (šroubový kompresor) 13.3 Sací filtr (pístový kompresor) 13.4 Kontrola stavu oleje / výměna (šroubový kompresor) 13.5 Kontrola stavu oleje / výměna (pístový kompresor) 13.6 Šroubová spojení (šroub. a píst. kompresor) 13.7 Chladič (šroubový kompresor) 13.8 Klínový řemen (pístový kompresor) 13.9 Zpětný ventil Mikrofiltr (šroubový kompresor) Zpětný ventil (šroubový kompresor) Pružné tlakové hadice (šroubový kompresor) Ventil minimálního tlaku (šroubový kompresor) Pojistný ventil (šroubový kompresor) Magnetický ventil (šroubový kompresor) 14. Údržbový balíček 15. Údržba sušičky stlačeného vzduchu 16. Hledání závad od A X 17. Záruční podmínky 18. Příslušenství 19. Expluatační nákresy a seznamy náhradních dílů 19.1 Expluatační nákres ovládacího panelu (šroubový kompresor) 19.2 Seznam náhr.dílů ovládacího panelu (šroubový kompresor) 19.3 Expluatační nákres šroubového kompresoru 19.4 Seznam náhr.dílů šroubového kompresoru 19.5 Expl. nákres skříňového rozvaděče (šroubový kompresor) 19.6 Sezn. náhr.dílů skříňového rozvaděče (šroubový kompresor) Schneider Bohemia 3

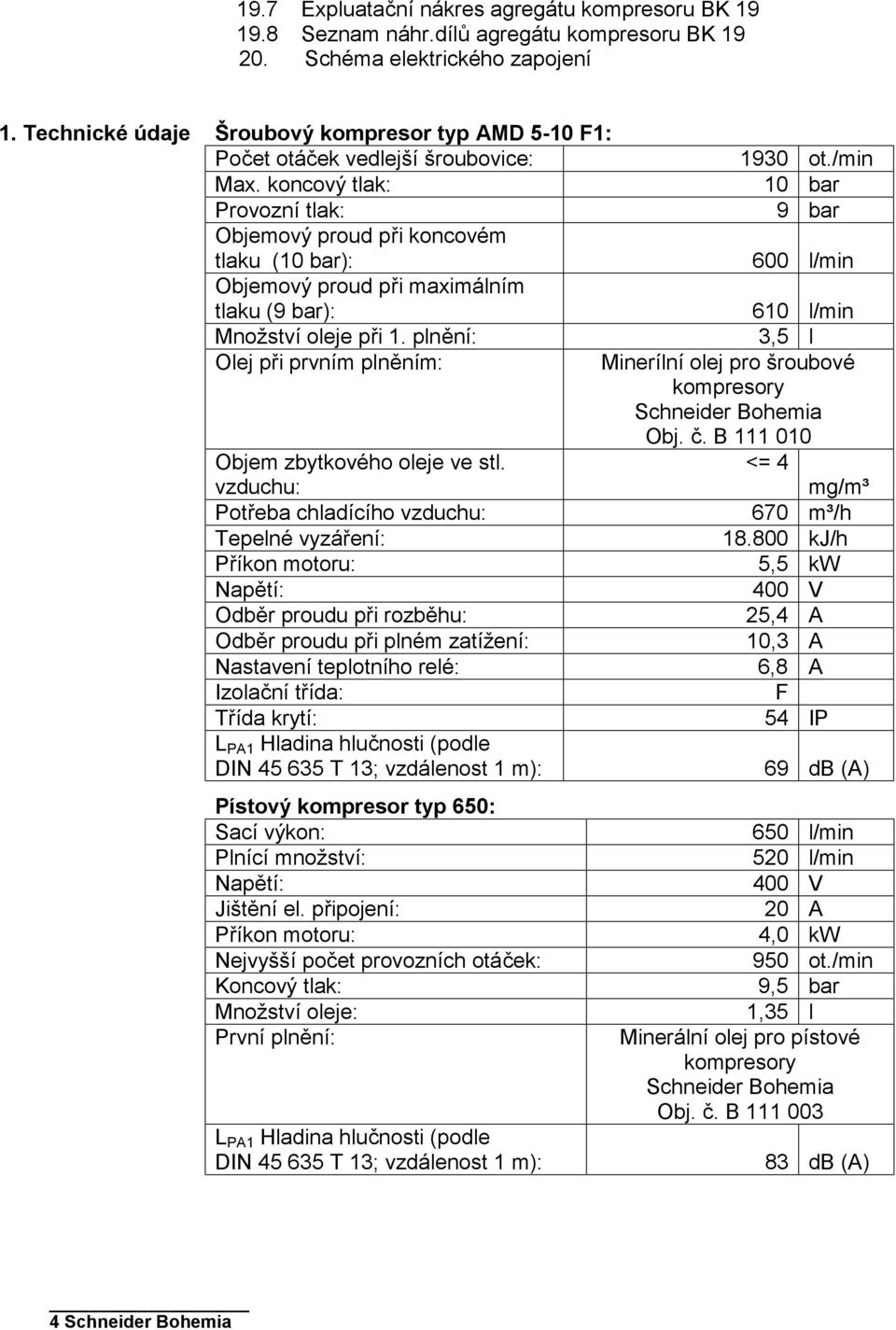

4 19.7 Expluatační nákres agregátu kompresoru BK Seznam náhr.dílů agregátu kompresoru BK Schéma elektrického zapojení 1. Technické údaje Šroubový kompresor typ AMD 5-10 F1: Počet otáček vedlejší šroubovice: 1930 ot./min Max. koncový tlak: 10 bar Provozní tlak: 9 bar Objemový proud při koncovém tlaku (10 bar): 600 l/min Objemový proud při maximálním tlaku (9 bar): 610 l/min Množství oleje při 1. plnění: 3,5 l Olej při prvním plněním: Minerílní olej pro šroubové kompresory Schneider Bohemia Obj. č. B Objem zbytkového oleje ve stl. <= 4 vzduchu: mg/m³ Potřeba chladícího vzduchu: 670 m³/h Tepelné vyzáření: kj/h Příkon motoru: 5,5 kw Napětí: 400 V Odběr proudu při rozběhu: 25,4 A Odběr proudu při plném zatížení: 10,3 A Nastavení teplotního relé: 6,8 A Izolační třída: F Třída krytí: 54 IP L PA1 Hladina hlučnosti (podle DIN T 13; vzdálenost 1 m): 69 db (A) Pístový kompresor typ 650: Sací výkon: Plnící množství: Napětí: Jištění el. připojení: Příkon motoru: Nejvyšší počet provozních otáček: Koncový tlak: Množství oleje: První plnění: L PA1 Hladina hlučnosti (podle DIN T 13; vzdálenost 1 m): 650 l/min 520 l/min 400 V 20 A 4,0 kw 950 ot./min 9,5 bar 1,35 l Minerální olej pro pístové kompresory Schneider Bohemia Obj. č. B db (A) 4 Schneider Bohemia

5 Sušička stlačeného vzduchu (pouze u tandem kompresoru typ 650 / AMD DK): Max. objemový proud vzduchu: 1100 l/min Příkon: 0,32 kw Chladivo: R134A Třída krytí: 42 IP Všeobecné technické údaje: Rozměry: (1) šířka x hloubka x výška: (2) šířka x hloubka x výška: Hmotnost: (1) Hmotnost: (2) Hmotnost: (1) Tandem kompresor typ 670 / AMD (2) Tandem kompresor typ 670 / AMD DK 2200 x 610 x x 610 x mm mm kg kg 2. Rozsah dodávky 1 Tandem kompresor typ 650 / AMD popř. Tandem kompresor Typ 650 / AMD DK 1 Speciální klíč (k otevření dvířek šroubového kompresoru) 1 Vypouštěcí hadice oleje (šroubový kompresor) 4 Silentbloky pro vzdušník 1 Návod na obsluhu 1 Návod na obsluhu vzdušníku (průvodní doklady) Schneider Bohemia dodává šroubový kompresor pouze s krytem, obrázek je orientační. Schneider Bohemia 5

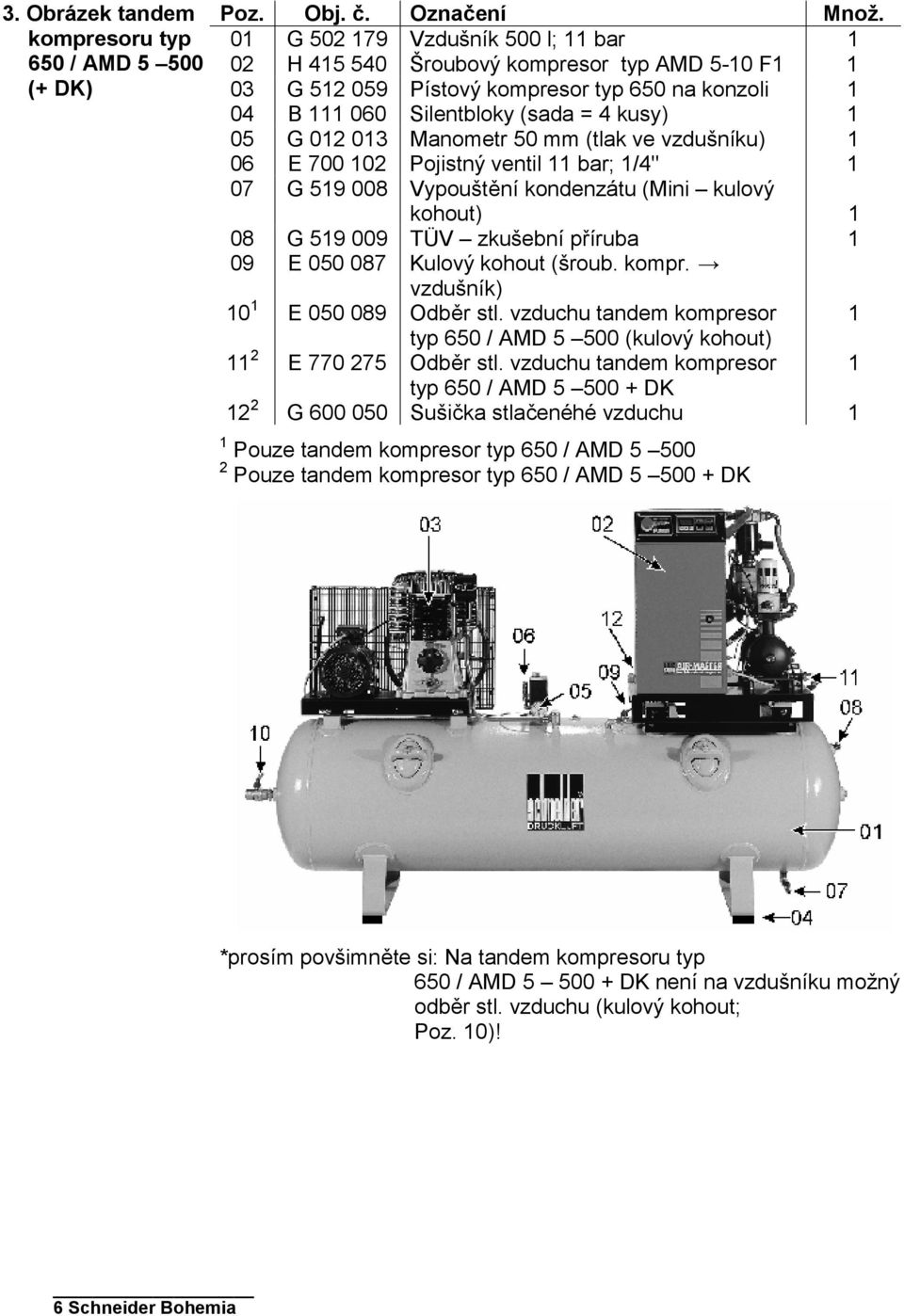

6 3. Obrázek tandem kompresoru typ 650 / AMD (+ DK) Poz. Obj. č. Označení Množ. 01 G Vzdušník 500 l; 11 bar 1 02 H Šroubový kompresor typ AMD 5-10 F G Pístový kompresor typ 650 na konzoli 1 04 B Silentbloky (sada = 4 kusy) 1 05 G Manometr 50 mm (tlak ve vzdušníku) 1 06 E Pojistný ventil 11 bar; 1/4" 1 07 G Vypouštění kondenzátu (Mini kulový kohout) 1 08 G TÜV zkušební příruba 1 09 E Kulový kohout (šroub. kompr. vzdušník) 10 1 E Odběr stl. vzduchu tandem kompresor 1 typ 650 / AMD (kulový kohout) 11 2 E Odběr stl. vzduchu tandem kompresor 1 typ 650 / AMD DK 12 2 G Sušička stlačenéhé vzduchu 1 1 Pouze tandem kompresor typ 650 / AMD Pouze tandem kompresor typ 650 / AMD DK *prosím povšimněte si: Na tandem kompresoru typ 650 / AMD DK není na vzdušníku možný odběr stl. vzduchu (kulový kohout; Poz. 10)! 6 Schneider Bohemia

7 3.1 Obrázek šroubového kompresoru Poz. Obj. č. Označení 20 G Ovládací panel 21 G Nouzový vypínač 22 G Sací filtr 23 G Elektromotor 24 G Šroubový blok 25 G Olejový filtr 26 G Separátor 27 G Mikrofiltr 28 G Pojistný ventil 29 G Ventil minimálního tlaku 30 G Manometr (systémový tlak) 31 G Plnící šroub oleje 32 G Vypouštěcí šroub oleje 33 G Chladič 34 G Odvzdušňovací ventil G1/8"a Schneider Bohemia 7

8 3.2 Obrázek pístového kompresoru Poz. Obj. č. Označení Množ. 41 G Agregát kompresoru BK G Tlakový spínač (zap- / vyp vypínač) 1 43 G Sací filtr 1 44 G Olejoznak 1 45 G Plnící zátka oleje 1 46 G Vypouštěcí šroub oleje 1 47 G Elektromotor 4,0 kw 1 48 G Klínový řemen 1 49 G Ochranný kryt řemene 1 50 G Tlaková trubka 1 51 G Zpětný ventil komplet 1 G Vložka zpětného ventilu 1 4. Funkce a použití Tandem kompresor typ 650 / AMD (+ DK) je stacionární olejem mazaný kompresor, vhodný k výrobě a zásobování stlačeným vzduchem do 10 bar. Tandem kompresor se skládá ze šroubového a pístového kompresoru. Šroubový kompresor zajišťuje základní spotřebu, pístový kompresor spíná v době špičkového zatížení. Toto je řízeno přes tlakový spínač šroubového popř. pístového kompresoru. U tandem kompresoru typ 650 / AMD DK je doplňkově přimontována sušička na sušení stlačeného vzduchu. 5. Bezpečnostní předpisy 8 Schneider Bohemia Chraňte sebe a své okolí dodržováním bezpečnostních předpisů, předejdete tím nebezpečí úrazu. - Provozovatel musí zajistit odpovídající podmínky pro provoz. - Zamezte přístupu dětí a domácích zvířat do provozního prostoru. - Kompresory mohou být obsluhovány a udržovány pouze zaškolenými osobami. - S kompresorem neprovádějte žádné manipulace, opravy a používejte ho k účelům, k nimž je určen. Bezpečnostní zařízení nesmíte demontovat nebo s nimi jakkoli manipulovat. Přednastavený vypouštěcí tlak na pojistném ventilu nesmí být přenastavován. - Transportujte Váš kompresor vždy pouze tehdy, je-li odvzdušněn. - Mějte vždy po ruce návod na obsluhu vzdušníku.

9 - Nouzovým vypínačem je vybaven pouze šroubový kompresor! Pístový kompresor a sušičku stlačeného vzduchu jím nevypnete! - Při všech údržbových pracích popř. odstraňování závad dodržujte Předpisy pro údržbu. Údržby a opravy provádět lze na kompresoru který je bez tlaku a napětí. - Elektro práce mohou provádět pouze elektrikáři. - Nepoužívejte el. kabel k jiným účelům než je určen (např. chraňte el. kabel před přehřátím, olejem a ostrými hranami ). - Za provozu se tandem kompresor zahřívá. Opatrně, hrozí nebezpečí popálení! - Kompresor nesmí být v místnosti, kde hrozí nebezpečí exploze. - Nesmí být nasávány hořlavé nebo jedovaté plyny, žíraviny. - Používejte pouze originální náhradní díly. - Pozor, při provozu může dojít v bezprostřední blízkosti zařízení k nadměrnému hluku. - Dodržujte platné bezpečnostní předpisy, týkajících se vypouštění kondenzátu. - Tandem kompresor typ 650 / AMD DK: Zásahy na ochranných a pojistných zařízeních stejně jako v chladícím obvodu sušičky nejsou dovoleny! Na sušičce není dovoleno povolovat šroubová spojení, která jsou opatřena plombou! 5.1 Bezpečnostní značení (šr.kompresor) Varování: Vzdušník je pod tlakem! Varování: Horké páry! Varování: Nebezpečí popálení: Části šroubového kompresoru jsou horké! Údržbové práce mohou provádět pouze kvalifikované osoby ( servis Schneider Bohemia)! Schneider Bohemia 9

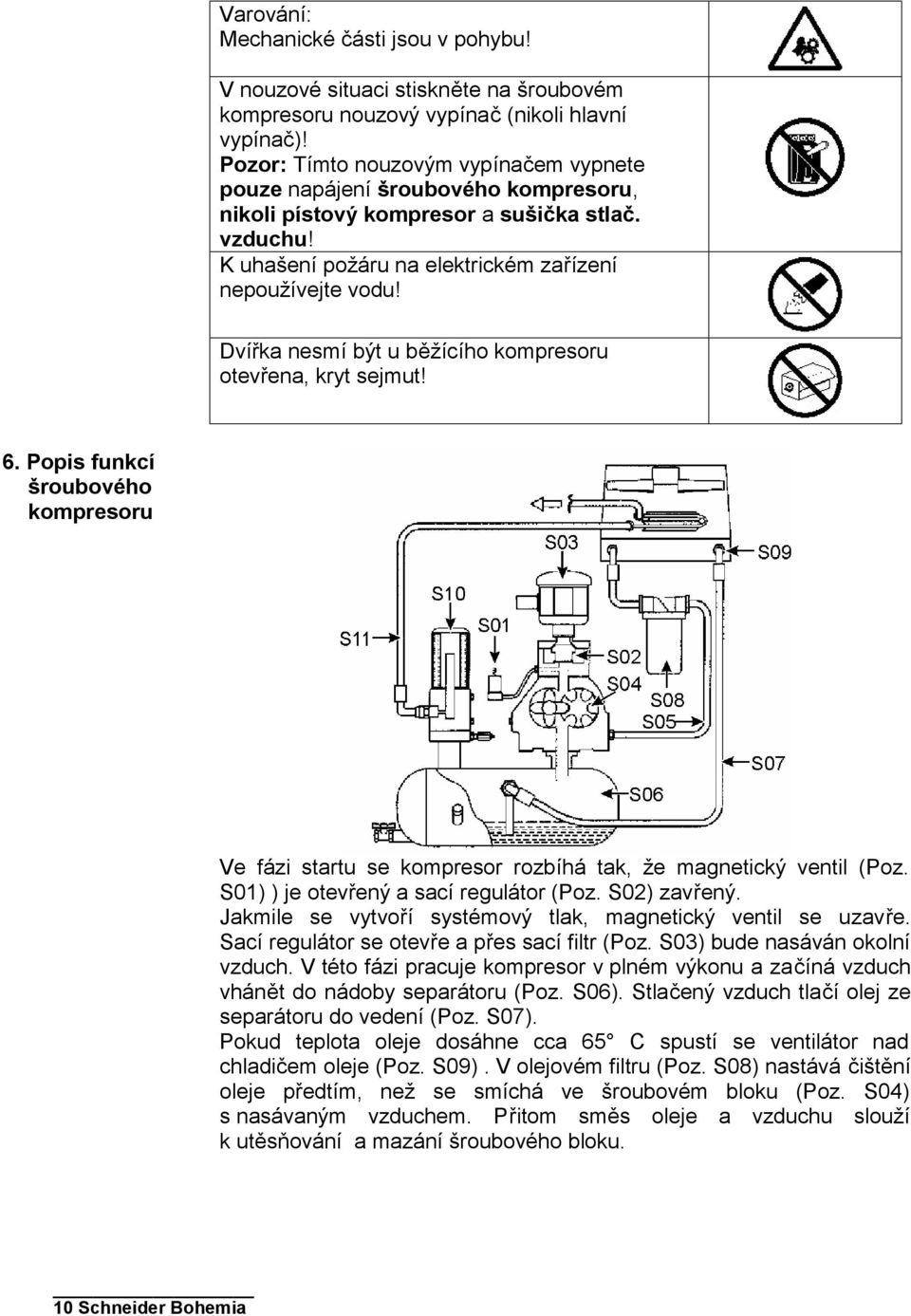

10 Varování: Mechanické části jsou v pohybu! V nouzové situaci stiskněte na šroubovém kompresoru nouzový vypínač (nikoli hlavní vypínač)! Pozor: Tímto nouzovým vypínačem vypnete pouze napájení šroubového kompresoru, nikoli pístový kompresor a sušička stlač. vzduchu! K uhašení požáru na elektrickém zařízení nepoužívejte vodu! Dvířka nesmí být u běžícího kompresoru otevřena, kryt sejmut! 6. Popis funkcí šroubového kompresoru Ve fázi startu se kompresor rozbíhá tak, že magnetický ventil (Poz. S01) ) je otevřený a sací regulátor (Poz. S02) zavřený. Jakmile se vytvoří systémový tlak, magnetický ventil se uzavře. Sací regulátor se otevře a přes sací filtr (Poz. S03) bude nasáván okolní vzduch. V této fázi pracuje kompresor v plném výkonu a začíná vzduch vhánět do nádoby separátoru (Poz. S06). Stlačený vzduch tlačí olej ze separátoru do vedení (Poz. S07). Pokud teplota oleje dosáhne cca 65 C spustí se ventilátor nad chladičem oleje (Poz. S09). V olejovém filtru (Poz. S08) nastává čištění oleje předtím, než se smíchá ve šroubovém bloku (Poz. S04) s nasávaným vzduchem. Přitom směs oleje a vzduchu slouží k utěsňování a mazání šroubového bloku. 10 Schneider Bohemia

11 Směs oleje a vzduchu proudí v nádobě separátoru. Přes centrifugální separátor a v připojeném mikrofiltru (Poz. S10) v jeho části se odděluje olej a stlačený vzduch. Stlačený vzduch proudí přes vedení (Poz. S11) k odvodu stl. vzduchu. Šroubové kompresory jsou nazývány vytrvalými běžci. Proto pracují při vysoké, relativně konstantní spotřebě vzduchu obzvláště hospodárně. Po dosažení maximálního tlaku 10 bar se šroubový kompresor vypne do volnoběhu. Jakmile při odběru stl. vzduchu klesne tlak ve vzdušníku na spínací tlak (cca 8,5 bar), šroubový kompresor se opět zapne. 7. Popis funkcí pístového kompresoru 8. Uvedení do provozu - všeobecně 8.1 Transport 8.2 Místo instalace Elektromotor (Poz. 47) je spojen přes klínový řemen (Poz. 48) s agregátem kompresoru (Poz. 41). Přes sací filtr (Poz. 43), který slouží také jako tlumič hluku, bude okolní vzduch nasáván a předstlačen ve válci. Stlačený vzduch proudí přes hlavu válce, vestavěný tlakový ventil ve spojovací hadici (Poz. 50) a dále pak přes zpětný ventil (Poz. 51) ) do 500 l vzdušníku. Při automatickém provozu se musí počet zapínacích cyklů (zapnutí/vypnutí) pohybovat mezi 3 10 za hodinu. Poměr provozního času agregátu kompresoru a klidového stavu je v poměru 70 : 30. Po dosažení maximálního tlaku 10 bar se kompresor automaticky vypne. Jakmile je tlak ve vzdušníku snížen na spínací tlak (cca 7,5 bar), kompresor se opět zapne. Tento běh je řízen automaticky tlakovým spínačem (Poz. 42). Činnosti před prvním uvedením do provozu: - Proveďte vizuální kontrolu zařízení. - Přečtěte si návod k obsluze, zejména pak bezpečnostní předpisy. - První uvedení do provozu mohou provést pouze vyškolení technici. - Zkontrolujte elektrické připojení (viz. 8.4 El. připojení ). El. zařízení mohou obsluhovat pouze kvalifikovaní elektrikáři! - Zkontrolujte stav oleje (viz. popř Kontrola stavu oleje ). Tandem kompresor smíte nadzdvihávat paletovým vozíkem nebo podobnými transportními prostředky s Euro paletou. Pozor: Při nadzdvihávání tandem kompresoru popř. při odstraňování Euro palety zajistěte tandem kompresor proti překlopení! Při montáži 4 silentbloků nadzdvihněte tandem kompresor max. 5 cm. Dbejte přitom, aby žádné vestavěné díly (Mini kulový kohout (vypouštěcí ventil kondenzátu)), při nadzdvihnutí nebyly ulomeny. Provozujte Váš tandem kompresor pouze v chladných, bezprašných, suchých a dobře větratelných prostorách. Okolní teplota nesmí být nižší něž +5 C a vyšší než +35 C. Nesmí být nasávány žádné hořlavé plyny. - Teplota místnosti mezi +5 C a 35 C. - Vzdálenost od stěny popř. od stropu 1 m. - Před tandem kompresorem musí být držen volný prostor alespoň 1 metr. Schneider Bohemia 11

12 8.3 Odběr stl. vzduchu 8.4 Elektrické připojení Tandem kompresor typ 650 / AMD 5 500: Odběr stl. vzduchu přes kulový kohout 3/4 i (Poz. 10). Připojení k potrubnímu systému stlačeného vzduchu popř. sušičce musíte provést pružnou tlakovou připojovací hadicí (viz. 18 Příslušenství ). Tandem kompresor typ 650 / AMD DK: Odběr stl. vzduchu přes odvod stl. vzduchu 3/4 i (Poz. 11) Připojení k potrubnímu systému stlačeného vzduchu musíte provést pružnou tlakovou připojovací hadicí (viz. 18 Příslušenství ). Porovnejte síťové napětí s údaji na typovém štítku. Jestliže tyto údaje nesouhlasí, spojte se s naším servisním místem. Elektropráce smí provádět pouze vyučení eletrikáři. Dodržujte následující body: Šroubový kompresor: - Průřez přívodního kabelu alespoň 4 x 2,5 mm² (při délce kabelu < 10 m). - Jištění el. připojení 20 A, motorová charakteristika jističe. Pístový kompresor: - Průřez přívodního kabelu alespoň 4 x 2,5 mm² (při délce kabelu < 10 m). - Jištění el. připojení 20 A, motorová charakteristika jističe. Sušička stlačeného vzduchu: - Průřez přívodního kabelu alespoň 3 x 1,5 mm² (při délce kabelu < 10 m). - Jištění el. připojení 10 A. Pozor: Před tandem kompresor musíte nainstalovat hlavní vypínač (šroubový a pístový kompresor). Tento hlavní vypínač nepatří k rozsahu dodávky, který musí být pro obsluhu snadno dosažitelný. Tandem kompresor typ 650 / AMD DK: Při provedení se sušičkou bude toto dodané vše kompletně smontované. Zásobování proudem proveďte přes kabel se síťovou zásuvkou (230 V / 50 Hz; obyčejná zásuvka). Sušička je vybavena pojistkou 10 A. 12 Schneider Bohemia

13 9. Uvedení do provozu šroubového kompresoru 9.1 Popis ovládacího panelu Poz. Označení D01 EIN - ZAP zapínací tlačítko šroubového kompresoru D02 AUS - VYP vypínací tlačítko šroubového kompresoru D03 Displej D04 OK tlačítko D05 Řídící menu směrová šipka ve zvoleném menu (vředu) D06 Řídící menu směrová šipka ve zvoleném menu (zpět) D07 Řídící menu směrová šipka pro změnu menu D08 Řídící menu směrová šipka pro změnu menu D09 ALARM svítící dioda (bliká při alarmu nebo v čase plánované údržby) D10 RESET tlačítko 02 ZAP VYP vypínač Tlačítkem I zapněte (Poz. D01) šroubový kompresor. Rozsvítí-li se na displeji (Poz. D03) hláška: Fehler Drehsinn- špatný směr otáček musí být 2 fáze na elektrickém připojení vyměněny (pouze elektroodborníkem). - Přerušte přívod napájení (hlavní vypínač do pozice AUS VYPvypnuto). - Dveře spínací skříni otevřete. - Připojovací svorku L1 a L2 vyměňte. - Spínací skříň zavřete. - Přívod napájení znovu obnovte. Stiskněte tlačítko D10 RESET. Poté, co změníte směr otáček, můžete zkusit kompresor spustit podruhé. Na displeji svítí následující hodnoty: Schneider Bohemia 13

14 14 Schneider Bohemia Jsou-li na displeji zobrazeny tyto stavy, znamená to: OFF Stav = OFF svítí, když je na šroubovém kompresoru napětí. LEER Stav = LEER svítí, je šr. kompresor v bezzátěžovém stavu. V tomto stavu nebude stlačován žádný vzduch. Stav = LEER bliká, když je šr. kompresor v doběhové fázi. GELADEN Stav = GELADEN svítí, když šr. kompresor vyrábí/komprimuje stl. vzduch. STAND-BY Stav = STAND-BY svítí, když je šr. Kompresor ve stavu pohotovosti. Nastavení řízení (viz. obrázek řízení): Nastavení jazyka: Šroubový kompresor je standardně dodávaný s německým jazykem v řídícím menu. Jazyk může být změněn následovně: 1. Vypněte šroubový kompresor. 2. Stiskněte D04 OK-tlačítko. 3. Tlačítkem D07 popř. D08 zvolte menu 10 Sprache jazyk. 4. Bod menu Sprache - jazyk potvrďte tlačítkem D04 OK-tlačítko. 5. Tlačítkem D07 popř. D08 zvolte požadovaný jazyk. 6. Požadovaný jazyk potvrďte tlačítkem D04 OK-tlačítko. 7. Tlačítkem D10 RESET menu opustíte. Nastavení vypínacího tlaku: Šroubový kompresor je standardně dodávaný s přesně stanoveným vypínacím tlakem od 10 bar: Vypínací tlak může být změněn následovně. Pozor: Pouze nízké hodnoty jako horní jmenovaný vypínací tlak je přípustné! 1. Vypněte šroubový kompresor. 2. Stiskněte D04 OK-tlačítko. 3. Tlačítkem D07 popř. D08 zvolte menu 14 Set leer 4. Bod menu Set leer potvrďte tlačítkem D04 OK-tlačítko. 5. Tlačítkem D07 popř. D08 nastavte požadovaný vypínací tlak. 6. Požadovaný vypínací tlak potvrďte tlačítkem D04 OKtlačítko. 7. Tlačítkem D10 RESET menu opustíte. Nastavení spínacího tlaku: Šroubový kompresor je standardně dodávaný s přesně stanoveným spínacím tlakem od 8,5 bar: Spínací tlak může být změněn následovně. 1. Vypněte šroubový kompresor. 2. Stiskněte D04 OK-tlačítko. 3. Tlačítkem D07 popř. D08 zvolte menu 15 Set geladen. 4. Bod menu Set geladen potvrďte tlačítkem D04 OKtlačítko. 5. Tlačítkem D07 popř. D08 nastavte požadovaný spínací tlak.

15 6. Požadovaný spínací tlak potvrďte tlačítkem D04 OKtlačítko. Tlačítkem D10 RESET menu opustíte. 9.2 První uvedení do provozu Pokud jste ukončili všechny práce a zkoušky, můžete šroubový kompresor stisknutím tlačítka I tlačítko (EIN) (Poz. B05) spustit. Nesouhlasí-li "SPRÁVNĚ OTÁČKY", rozsvítí se chybové hlášení A04. Směr otáček vyměňte (pouze elektrikáři): - Přerušte přívod napájení (hlavní vypínač vypněte). - Otevřete dvířka spínací skříně. - Vodiče v připojovacích svorkách L1 a L2 vyměňte. - Spínací skříňku zavřete. - Obnovte přívod napájení. - RESET tlačítko (viz. Popis ovládacího panelu ) stiskněte. Po výměne směru otáček, můžete znovu zařízení spustit. Teplota místnosti: Přezkoušejte teplotu po 2 hodinách chodu kompresoru, zda se teplota místnosti ustálila pod + 35 C. 9.3 Řízení Řízení kompresoru probíhá přes tlakový spínač, EPROM a elektroniku pro dobu doběhu. Při dosažení vypínacího tlaku 10 bar dá tlakový spínač impuls elektronickému řízení. Kompresor přepne do doby doběhu, systémový tlak a zároveň tlak v nádobě separátoru klesne na minimální tlak. Doba trvání jednotlivých fází provozu (stlačování doba doběhu doba klidu) je uložena v EPROM. Elektronika si neustále tyto údaje odčítá a nechá je působit na automatické řízení. Tak se řízení např. stará o to, aby počet startů za hodinu nepřesáhl deset. Nové rozběhnutí po poruše: V případě poruchy nebo výpadku napětí, který vedl k vypnutí kompresoru, může být kompresor znovu uveden do provozu jednoduchým zapnutím spínacího tlačítka. 9.4 Chybová hlášení Pokud by přesto došlo na kompresoru k poruše, snaží se kontrolní jednotka "ALARM" poruchu rychle pomocí kódu identifikovat. Poté dojde k zatřídění kódu alarmu, který se ukáže na displeji: A01 Max. teplota oleje: Kompresor se okamžitě vypne. Nejvyšší přípustná hodnota teploty oleje byla překročena. K vypnutí alarmu musíte zmačknout RESET-tlačítko. Pokud se tím ukazatel nevynuluje, je teploty oleje ještě příliš vysoká (vyšší než je přípustná max. hranice). A02 Předalarm teplota oleje: Rozsvítí se tehdy, jakmile se dosáhne teploty oleje 95 C. Zmačkněte RESET-tlačítko. Pokud se ukazatel nezmění, znamená to, že se teplota oleje stále ještě pohybuje nad hranicí 95 C. Schneider Bohemia 15

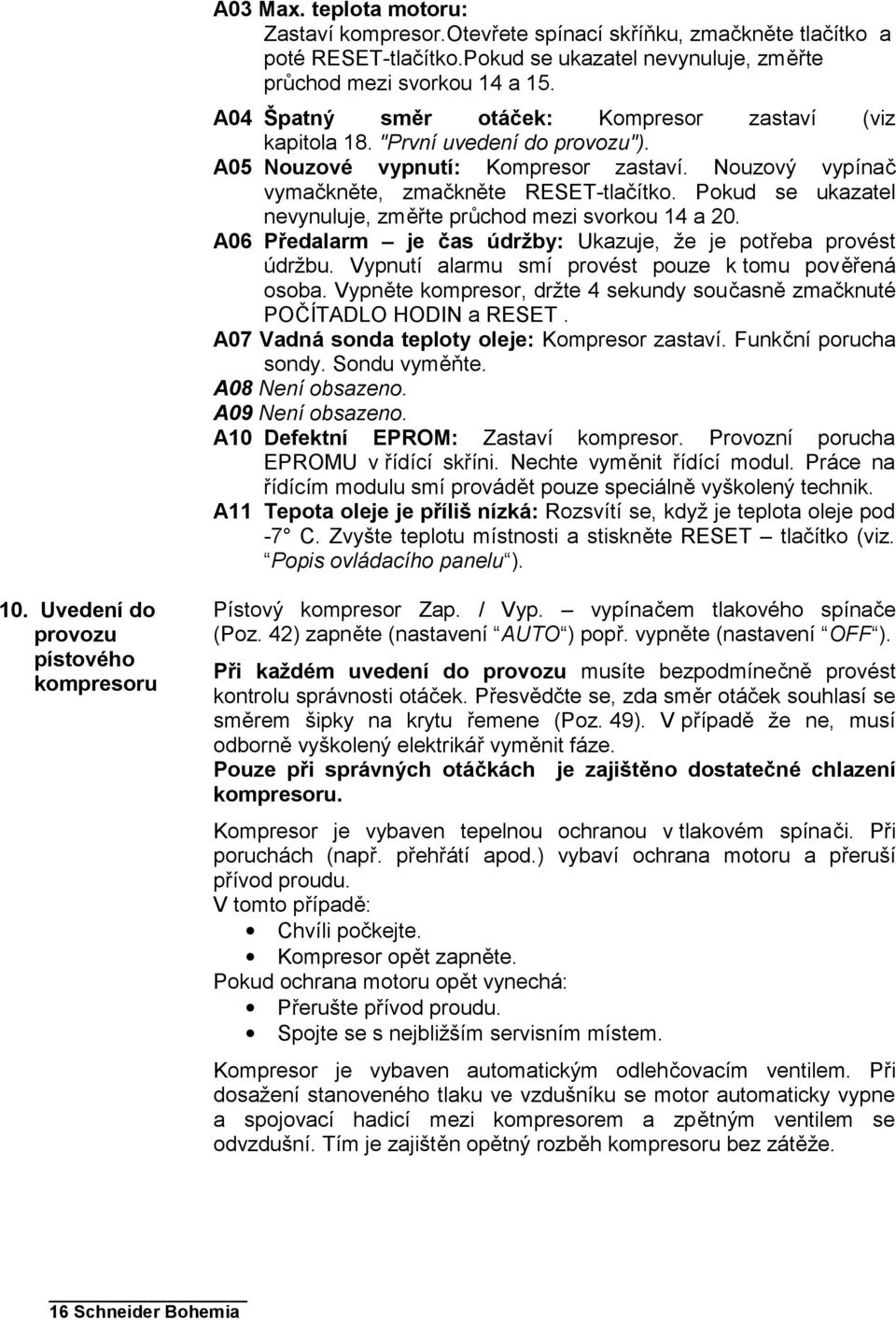

16 A03 Max. teplota motoru: Zastaví kompresor.otevřete spínací skříňku, zmačkněte tlačítko a poté RESET-tlačítko.Pokud se ukazatel nevynuluje, změřte průchod mezi svorkou 14 a 15. A04 Špatný směr otáček: Kompresor zastaví (viz kapitola 18. "První uvedení do provozu"). A05 Nouzové vypnutí: Kompresor zastaví. Nouzový vypínač vymačkněte, zmačkněte RESET-tlačítko. Pokud se ukazatel nevynuluje, změřte průchod mezi svorkou 14 a 20. A06 Předalarm je čas údržby: Ukazuje, že je potřeba provést údržbu. Vypnutí alarmu smí provést pouze k tomu pověřená osoba. Vypněte kompresor, držte 4 sekundy současně zmačknuté POČÍTADLO HODIN a RESET. A07 Vadná sonda teploty oleje: Kompresor zastaví. Funkční porucha sondy. Sondu vyměňte. A08 Není obsazeno. A09 Není obsazeno. A10 Defektní EPROM: Zastaví kompresor. Provozní porucha EPROMU v řídící skříni. Nechte vyměnit řídící modul. Práce na řídícím modulu smí provádět pouze speciálně vyškolený technik. A11 Tepota oleje je příliš nízká: Rozsvítí se, když je teplota oleje pod -7 C. Zvyšte teplotu místnosti a stiskněte RESET tlačítko (viz. Popis ovládacího panelu ). 10. Uvedení do provozu pístového kompresoru Pístový kompresor Zap. / Vyp. vypínačem tlakového spínače (Poz. 42) zapněte (nastavení AUTO ) popř. vypněte (nastavení OFF ). Při každém uvedení do provozu musíte bezpodmínečně provést kontrolu správnosti otáček. Přesvědčte se, zda směr otáček souhlasí se směrem šipky na krytu řemene (Poz. 49). V případě že ne, musí odborně vyškolený elektrikář vyměnit fáze. Pouze při správných otáčkách je zajištěno dostatečné chlazení kompresoru. Kompresor je vybaven tepelnou ochranou v tlakovém spínači. Při poruchách (např. přehřátí apod.) vybaví ochrana motoru a přeruší přívod proudu. V tomto případě: Chvíli počkejte. Kompresor opět zapněte. Pokud ochrana motoru opět vynechá: Přerušte přívod proudu. Spojte se s nejbližším servisním místem. Kompresor je vybaven automatickým odlehčovacím ventilem. Při dosažení stanoveného tlaku ve vzdušníku se motor automaticky vypne a spojovací hadicí mezi kompresorem a zpětným ventilem se odvzdušní. Tím je zajištěn opětný rozběh kompresoru bez zátěže. 16 Schneider Bohemia

17 Důležité: Tento automatický odlehčovací ventil je nefunkční, pokud je kompresor během provozu zastaven vytažením zástrčky ze sítě. V tomto případě musíte před znovuspuštěním vypnout tlačítko vypnuto /zapnuto (Poz.4) na tlakovém spínači. Tím se odlehčovací ventil uvede opět do činnosti. Tento efekt se dostaví i při výpadku napětí v síti. Kontrola stavu oleje: Před každým uvedením do provozu zkontrolujte stav oleje na olejoznaku. (Poz. 44). Pokud je olej na středu mezi Max. a Min., má váš kompresorový agregát optimální stav oleje (viz. obrázek vedle). První plnění viz. bod 1 Technické údaje. 11. Uvedení do provozu sušičky stl. vzduchu Při provedení se sušičkou stlačeného vzduchu bude toto dodáno již kompletně smontované. Zásobování poudem zajistěte přes kabel se síťovou zástrčkou (230 V / 50 Hz; obyčejná zástrčka). Sušička je vybavena vestavěnou pojistkou 10 A. Popis funkce obchozího potrubí: Nastavení obchozího potrubí při provozu Šroubový kompresor Pístový kompresor otevřený Vzdušník otevřený uzavřený Sušička otevřený Nastavení obchozího potrubí při odstavení sušičky Šroubový kompresor Pístový kompresor otevřený Vzdušník uzavřený otevřený Sušička uzavřený Provozní stav: Stalčený vzduch proudí ze vzdušníku přes sušičku k odvodu stl. vzduchu. Na odvodu stlačeného vzduchu je k dispozici vysušený stl. vzduch. Stav při odstavení: Stalčený vzduch proudí ze vzdušníku přes obchozí potrubí k odvodu stl. vzduchu. Sušičku můžete po odvzdušnění přes TEST tlačítko udržovat! Schneider Bohemia 17

18 Ovládací panel sušičky: 1. Nastavte obchozí potrubí do stavu Bypass. 2. Držte I/O tlačítko (Poz. A) 1 vteřinu stiknuté na sušičce stl. vzduchu. 3. Nechte sušičku cca 10 minut běžet. Přitom se vymění indikátor z červené (Poz. C) přes žlutou (Poz. D) na zelenou (Poz. E) svítící diodu. 4. Otevírejte pomalu obchozí potrubí do stavu Provoz. Elektronický odvaděč kondenzátu: Elektronický odvaděč kondenzátu má svítící diodu pro kontrolu napětí (Poz. F), ukazatel stavu vypouštěcího ventilu (Poz. G) stejně jako Test tlačítko (Poz. H) k přezkušování funkcí. Test tlačítko nesmíte použít k nepřetržitému odvádění kondenzátu! Vypouštěč kondenzátu: Na vypouštěči kondenzátu sušičky stl. vzduchu musí být připojen odváděč kondenzátu (není dodáván v obsahu dodávky )! Doporučujeme sběrací vedení kondenzátu (viz.18 Příslušenství ). Pozor: Emulgovaný olej v kondenzátu je vodě škodlivý. Dodržujte při jeho likvidaci zákonné pokyny. Vypouštěč kondenzátu na sušičce stl. vzduchu 12. Příprava údržby Dodržujte prosím následující pokyny pro údržbu. Tak zajistíte svému kompresoru dlouhou životnost a bezporuchovost. Šroubový kompresor: Vypněte šroubový kompresor vypínačem 0 NIKOLIV NOT AUS nouzovým vypínačem! Přerušte napájení na hlavním vypínači (není odbsahem dodávky; viz. 8.4 Elektrické připojení ). Po odvedení stl. vzduchu uzavřete kulový kohout (Poz. 09), dříve než otevřete odvzdušňovací ventil (Poz. 34) a vypustíte systémový tlak. Pozor části šroubového kompresoru mohou být díky provozu horké! Elektro práce smí provádět pouze kvalifikovaní elektrikáři. Nevypínejte NOT-AUSvypínačem Odvzdušňovací ventil - otevřít Manometr systémového tlaku Ovládací panel Šroubový kompresor vypínejte tlačítkem -0 Hlavní vypínač (není v rozsahu dodávky) Přes hlavním vypínačem přerušíte zásobování napájení Odvod stl. vzduchu -zavřít 18 Schneider Bohemia

19 13. Intervaly údržby Pístový kompresor: Pístový kompresor vypněte tlakovým spínačem (Poz. 42). V souvislosti s tím přerušte i napětí na hlavním vypínači (není obsahem dodávky)! Vzdušník (zpětný ventil) Pro údržbové práce na vzdušníku (zpětném ventilu) musí být kompresor kompletně odvzdušněn. Např. z ofukovací pistole připojené ke kompresoru můžete tlak ze vzdušníku vypustit. Ofukovací pistolí nemiřte proti lidem a zvířatům! Při práci na sušičce stlačeného vzduchu dodržujte prosím také bod Údržba sušičky stlačeného vzduchu! Údržbová práce Kondenzát z 500 vzdušníku vypustit: Kontrola vložky sacího filtru např. vyfoukání event. výměna: Šroubový kompresor 100 Pístový kompresor 100 Kontrola oleje: Šroubový kompresor 100 Pístový kompresor denně Kontrola šroubových spojení: Šroubový kompresor 500 Pístový kompresor Výměna oleje a olejového filtru: Šroubový kompresor-jen olejový filtr 100 Pístový kompresor-olej 300 Čištění chladiče: Šroubový kompresor Následující výměna oleje a olejového filtru: Šroubový kompresor Pístový kompresor Výměna vložky sacího filtru: Šroubový kompresor Pístový kompresor Provozní hodiny denně ročně Kontrola klínového řemene: Pístový kompresor ročně Kontrola zpětného ventilu: 500 l vzdušník ročně Výměna mikrofiltru: Šroubový kompresor Výměna pružné tlakové hadice: Šroubový kompresor Výměna ventilu minimálního tlaku: Šroubový kompresor Výměna pojistného ventilu: Šroubový kompresor Výměna magnetického ventilu: Šroubový kompresor Typ 670 / AMD DK: Kondenzátor čištění: Filter odvaděče kondenzátu čištění : Schneider Bohemia 19

20 Intervaly údržby platí pro normální provozní podmínky (okolní teplota, vlhkost vzduchu a přetížení), stejně jako jednosměnný provoz a vytížení pístového kompresoru od 60 %. Při rozběhovém výkonu od hodinách (šroubového kompresoru) v roce, jsou všechny intervaly údržby poloviční Kondenzát 13.2 Sací filtr (šroubový kompresor) 13.3 Sací filtr (pístový kompresor) 13.4 Kontrola stavu / výměna oleje (šroubového kompresoru) Kondenzát se shromažďuje v zásobníku (Poz. 01). Pravidelně vyprazdňujte, nejlépe po každém použití. K tomu otevřete pomalu mini kulový kohout (Poz. 07) a nechte kondenzát pod tlakem (max 2 bary) vypustit. Pro automatické odvádění kondenzátu ze vzdušníku doporučujeme automatický odvaděč kondenzátu Ecomat (viz. Příslušenství ). Pro úpravu kondenzátu doporučujeme separátor olej-voda se sběracím vedením kondenzátu (viz Příslušenství ). Důležité: V kondenzátem emulgovaném oleji se nacházejí částečky škodlivé vodě. Dodržujte proto při likvidaci starého oleje předpisy. Množství vytvořeného kondenzátu je závislé na zatížení a okolní teplotě kompresoru. Šroubový kompresor: Přezkoumejte každých 100 provozních hodin vložku sacího filtru (Poz. 22). Opatrně při demontáži (šroubového uzávěru) sacího filtru aby do regulátoru sání nepřišel prach nebo nečistoty. Vyfoukejte ofukovací pistolí opatrně zevnitř a zvenku vložku sacího filtru. Zkontrolujte zda na vložce sacího filtru nejsou trhliny (držte proti světlu); pokud ano, musí být bezpodmínečně vyměněna. Vložka sacího filtru (obj. č. G ) musí být po trojnásobném vyfoukání nahrazena, nejpozději po provozních hodinách je vložka na výměnu. Vložka sacího filtru (Poz. 43) je cca každých 100 provozních hodin na vyfoukání ofukovací pistolí eventuálně na výměnu. Vložka sacího filtru musí být po trojnásobném vyfoukání nahrazena, alespoň 1x do roka je vložka na výměnu. Důležité! Kompresor neprovozujte nikdy bez sacího filtru. Tip: Při práci se stříkacími pistolemi je nutná častější kontrola sacího filtru. Každých 100 provozních hodin zkontrolujte stav oleje. Provádějte kontroly stavu oleje a údržbové práce, jak je uvedeno v návodu. Olej do šroubového kompresoru Dodavatel Označení Obj. č. Množství Schneider Minerální olej do B ,0 l Bohemia šroubového kompresoru Dodavatel Označení Obj. č. Množství Schneider Bohemia Syntetický olej do šroubového kompresoru B ,0 l 20 Schneider Bohemia

21 Nikdy nemíchejte rozdílné druhy olejů dohromady. První plnění viz. 1 Technické údaje. Maximální hladina oleje je dosažena, jestliže olej sahá přímo pod hranu plnící zátky oleje. Minimální hladina oleje je dosažena, jestliže se při zavedení měrka oleje dotýká přímo horní plochy oleje. Hladina oleje Poprvé vyměňte olej ve šroubovém kompresoru po provozních hodinách; následně každých provozních hodin. Při každé výměně oleje musíte vyměnit i olejový filtr (obj. č. G ). Ze zásady musí být prováděna výměna oleje šroubového kompresoru ve stavu provozní teploty (teplota oleje alespoň 70 C). Pokyny jsou následující: - Porveďte přípravu údržby. - Vytáhněte měrku oleje. - Připravte vhodnou nádobu (4 do 5 l; teplotně odolnou). - Vyšroubujte zavírací zátku z kohoutu na vypouštění oleje a přišroubujte hadici na vypouštění oleje. Hadici na vypouštění oleje zaveďte do připravené nádoby. Olejový filtr Patrona mikrofiltru Měrka oleje Vypouštěcí kohout oleje Přípojení hadice na vypouštění oleje - Hadici na vypouštění oleje otevřete a počkejte, dokud všechen olej nevyteče do nádoby. - Odšroubujte starý olejový filtr a zlikvidujte ho tak, aby nedošlo k poškození životního prostředí. - Před montáží nového olejového filtru namažte těsnění lehce kompresorovým olejem. Nový olejový filtr tak půjde pevně utáhnout ručně. - Zavřete opět kohout na vypouštění oleje. - Doplňte cca 3,5 litru nového kompresorového oleje přes plnící zátku. - Odstraňte pružnou hadici na vypouštění oleje. Opět našroubujte zavírací zátku do kohout na vypouštění oleje. - Připojte přívod proudu. - Šroubový kompresor zapněte a cca 3 minuty nechte běžet. - Dříve než zkontrolujete stav oleje, proveďte ještě jednou po spuštění šroubového kompresoru přípravu údržby. Popřípadě olej doplňte. - Dbejte aby starý olej nepoškodil životní prostředí! Schneider Bohemia 21

22 13.5 Kontrola stavu oleje / výměna (pístový kompresor) Stav oleje zkontrolujte před každým uvedením do provozu v kontrolním okénku (Poz. 44). Pokud je olej ve středu kontrolního okénka, má Váš kompresorový agregát optimální stav oleje (viz. obrázek vedle). Minerální olej Dodavatel Označení Obj. č. Množství Schneider Bohemia Olej pro pojízné pístové kompresory B ,0 l Syntetický olej Dodavatel Označení Obj. č. Množství Schneider Bohemia Syntetický olej SD 555 B ,0 l Výměna oleje: První výměnu oleje proveďte po 50 provozních hodinách. Následující výměny: - U minerálního oleje 1x ročně. - U syntetického každé 2 roky. Pozor, nebezpečí popálení horkým olejem! (Bezpodmínečně dodržujte bod Údržba ) - Kompresor nechte zahřát; - Kompresor zap. / vyp. -vypínačem vypněte, vytáhněte zástrčku; - Připravte vhodnou nádobu na starý olej; - Vytáhněte měrku oleje (Poz. 45); - Vyšroubujte vypouštěcí šroub oleje (Poz. 46); - Úplně vypustěte starý olej. Při těžších provozních podmínkách může dojít k tomu, že se kondenzát dostane do oleje. Toto lze poznat na mléčném zabarvení oleje. V tomto případě se musí okamžitě olej vyměnit! Dodržujte při likvidaci starého oleje ochranu životního prostředí. Důležité: Syntetický olej a minerální olej nesmíte nikdy míchat! Vyvarujte se přeplnění. Množství a druh oleje při prvním plnění viz. Technická data Šroubová spojení (šroubový a pístový kompresor) Přezkoušejte každých 500 hodin šroubová spojení (zejména elektrické kontakty s proudem (pouze odborně vyškolení elektrikáři)). Zkontrolujte, na šroubovém kompresoru netěsnoti šroubového spojení vedení oleje, stejně jako šrouby hlavy válce na agregátu pístového kompresoru. 22 Schneider Bohemia

23 13.7 Chladič (šroubový kompresor) 13.8 Klínový řemen (pístový kompresor) Čištění chladiče šroubového kompresoru do provozních hodin, přece jen alespoň 1x ročně. Vyvstanou-li na šroubovém kompresoru problémy s teplotou (časté odpojování při přehřátí), příčinou může být znečištění chladiče. Zkracování intervalů čištění bude pak nutné. Chladič vyfoukejte ofukovací pistolí nahoře i dole. Při foukání chladiče chraňte sací filtr před prachem a nečistotami. Klínový řemen musí být 1x v měsíci přezkoušen a dle potřeby dotažen. Pozor: Nejprve přerušte přívod napětí! Kontrola napnutí klín. řemene: Sundejte ochrannou mříž (Poz. 49). Pokuste se klínovým řemenem (Poz. 48) pohybovat tak, jak je znázorněno na vedlejším obrázku. Pokud lze řemenem pohybovat o 1,5 cm, má Váš kompresor optimální napnutí klínového řemene. Nastavení napnutí klínového řemene: Není-li napnutí v pořádku, uvolněte šroubení elektromotoru (Poz. 47) na konsole. Díky podélné díře je možno celý motor posunout tak, že lze udělat stupňovité nastavení. Utáhněte opět uvolněné šrouby; nasaďte odebranou ochranou mříž řemene Zpětný ventil Vložku zpětného ventilu (Poz. 51) musíte 1x ročně vyčistit popř. vyměnit. Pozor: Předtím, než otevřete zpětný ventil, musí být kompresor bez tlaku. (viz. 8 Údržba )! 1. Šestihranná matice Odlehčující potrubí 2. Vložka zpětného ventilu (gumová podložka) Tlaková trubka / spojovací hadice od agregátu kompresoru Je-li gumová podložka ve vložce zpětného ventilu příliš opotřebovaná, musíte kompletně celou vložku zpětného ventilu vyměnit. Necháte-li místo gumové podložky ve vložce zpětného ventilu dlouho nevyčištěné, musíte vyměnit kompletně celý zpětný ventil. Schneider Bohemia 23

24 13.10 Mikrofiltr (šroubový kompresor) Zpětný ventil (šroubový kompresor) Pružná tlaková hadice (šroubový kompresor) Ventil minimálního tlaku (šroubový kompresor) Pojistný ventil (šroubový kompresor) Magnetický ventil (šroubový kompresor) Výměnu mikrofiltru (obj. č. G ) musíte provést každých provozních hodin ve spojení s výměnou oleje a olejového filtru. Dodržujte pokyny pro Výměnu oleje a olejového filtru. Při likvidaci mikrofiltru dbejte na ochranu životního prostředí. Zpětný ventil (viz. Expluatační nákres Poz. 2610) musíte každých provozních hodin vyměnit. Bezpodmínečně dodržujte Přípravu údržby. Pružné tlakové hadice (viz. viz. Expluatační nákres Poz / 2600 / 3310) musíte každých provozních hodin vyměnit. Bezpodmínečně dodržujte Přípravu údržby. Při likvidaci starých hadic dbejte na ochranu životního prostředí. Ventil minimálního tlaku (viz. Expluatační nákres Poz. 3020) musíte každých provozních hodin vyměnit. Bezpodmínečně dodržujte Přípravu údržby. Pojistný ventil (viz. Expluatační nákres Poz. 2720) musíte každých provozních hodin vyměnit. Bezpodmínečně dodržujte Přípravu údržby. Magnetický ventil (viz. Expluatační nákres Poz. 3120) musíte každých provozních hodin vyměnit. Bezpodmínečně dodržujte Přípravu údržby. 24 Schneider Bohemia

25 14. Údržbový balíček Máme sestavený údržbový balíček (obj. č. G ) pro údržbu šroubového kompresoru každých provozních hodin. Údržbový balíček se skládá z následujících druhů: - Vložka sacího filtru - Olejový filtr - Mikrofiltr Při zpracování starého oleje (olejového filtru popř. mikrofiltru) dodržujte zákonná ustanovení. 15. Údržba sušičky stlačeného vzduchu Pouze u Tandem kompresorů Typ 650 / AMD DK: Údržbové práce na susšičce stl. vzduchu se omezují na: - Čištění kondenzátoru (chladícího prostředku kapaliny); - Čištění sběrače kondenzátu. Pozor: Zásahy v ochranných a pojistných zařízeních stejně jako v chladícím obvodu sušičky stl. vzduchu nejsou dovoleny. Šroubová spojení označená červeným nátěrem nesmí být otevírána! Sušička stlačeného vzduchu musí být při všech údržbových pracech odvzdušněná a bez napětí! Postupujte přitom takto: - Obchozí potrubí do polohy Bypass (viz. Provedení se sušičkou stlačeného vzduchu). Tiskněte TEST tlačítko dokud bude stlač. vzduch unikat z odvaděče kondenzátu. - Sušičku stlačeného vzduchu na zap. / vyp. vypínači vypněte a vytáhněte zástrčku! EIN-/ AUS - vypínač sušičky stl. vzduchu Kondenzátor Šroub s křížovým závitem odvaděče komdenzátu Odvaděč kondenzátu Tlačítko (Odvaděč kondenzátu) Demontáž filtru odvaděče kondenzátu Schneider Bohemia 25

26 Čištění kondenzátoru (chladící kapalina): Kondenzátor musí být každých provozních hodin vyčištěn. Sušička stl. vzduchu, jak je uvedeno v předešlém textu, musí být odvzdušněná a bez napětí. Kondenzátor vyčistěte měkkým kartáčem. Při silném znečištění je nutné snížení intervalu čištění. Dodržte po zapnutí sušičky toto cca. 10 minut potřebuje, aby byla opět připravena do provozu! Čištění odvaděče kondenzátu : Odvaděč kondenzátu musí být každých provozních hodin vyčištěn. - Sušička stl. vzduchu, jak je uvedeno v předešlém textu, musí být odvzdušněná a bez napětí. - Povolte oba šrouby s křížovým závitem jimiž je odvaděč kondenzátu smontován. - Přední část (ovládací konsoli) opatrně vyjměte. - Povolte šroubové spojení odvaděče kondenzátu (30 klíč), a opatrně vyjměte odvaděč kondenzátu. - Vytočte filtr odvaděče kondenzátu vhodnými kleštěmi. Filtr vyčistěte. - Montáž proveďte v opačném pořadí. Dodržte po zapnutí sušičky toto cca. 10 minut potřebuje, aby byla opět připravena do provozu (svítí zelená dioda)! Je-li sušička připravena k provozu otevřete pomalu kulové kohouty obchozího potrubí (nastavení obchozího potubí Provoz viz. 11 Provedení se sušičkou stl. vzduchu ). 26 Schneider Bohemia

27 16. Hledání závad od A X Pozor: Bezpodmínečně dodržujte bezpečnostní předpisy viz. bod Příprava údržby! Způsobené závady a možné příčiny: Odstarnění: A. Chybová hlášení na šroubovém kompesoru na displeji od A01 do A10: Viz. Chybová hlášení B. Šroubový kompresor běží, ale nestlačuje žádný vzduch: - Kompresor je v běžící fázi: - Stl. vzduch odebírejte, než šr. kompresor z běžící fáze přepne do zatěžovacího provozu. - Vložka sacího filtru je silně - Vložku vyjměte a vyčistěte. znečištěna: - Sací regulátor je zavřený, nedostal řídící impuls: - Sací regulátor je na základě silného znečištění zavřený - Zkontrolujte, zda tlakový spínač správně řídí magnetický ventil (pouze elektrikáři). - Vyjměte sací filtr a zkontrolujte, zda rukou pohnete sacím regulátorem. - Defektní magnetický ventil - Magnetický ventil vyměňte. C. Šroubový kompresor má malé dodávané množství: - Znečištěná vložka sacího filtru: - Vložku vyjměte a vyčistěte. - Kulové kohouty nejsou zcela otevřeny: - Přezkoušejte, zda jsou všechny kulové kohouty kompletně otevřeny. D. Šroubový kompresor se zastaví a tepelná ochrana motoru se vypne: - Elektrický přívod má podpětí popř. vypadla fáze: - Napětí zkontrolujte podle plánku. - Špatné nastavení spínače ochrany motoru: - Kontrola příkonu motoru, kontrola nastavení spínače - Teplota v místnosti se zřetelně zvýšila: ochrany motoru. - Zlepšete větrání místnosti; zmačkněte RESET-tlačítko a šr. kompresor opět zapněte. Schneider Bohemia 27

28 Pozor: Bezpodmínečně dodržujte bezpečnostní předpisy viz. bod Příprava údržby! Způsobené závady a možné příčiny: Odstarnění: E. Spíná termostat teploty šroubového kompresoru: - Příliš vysoká teplota v - Zlepšete větrání. místnosti: - Silně znečištěný chladič: - Chladič vyčistěte. - Příliš nízká hladina oleje: - Doplňte olej. F. Šroubový kompresor mění často mezi zátěžovou a běžící fází: - Příliš mnoho kondenzátu ve vzdušníku: - Kondenzát vypusťte. Pozor na ochranu životního prostředí. G. Vysoká spotřeba oleje šroubového kompresoru: - Příliš vysoká hladina oleje: - Překontrolujte hladinu oleje a pokud je to nutné, olej upusťte. - Těsnění patrony mikrofiltru je defektní: - Těsnění patrony mikrofiltru vyměňte. - Patrona mikrofiltru je defektní: - Patronu mikrofiltru vyměňte. H. Olej v sacím regulátoru šroubového kompresoru: - Sací regulátor nezavírá. - Zkontrolujte sací regulátor. I. Šroubový kompresor je silně znečištěn olejem: - Olejové vedení netěsní: - Dotáhněte šroubová spojení, poškozené olejové vedení vyměňte. J. Kompresor stlačuje i když překročil nastavený vypínací tlak, pojistný ventil odpouští: - Sací regulator je otevřen a - Řídící vedení je znečištěno. nezavírá: - Zkontrolujte, zda tlakový spínač magnetický ventil korektně řídí a zda tento svůj uzávěr správně otvírá. - Patrona mikrofiltru je - Patronu mikrofiltru vyměňte. znečištěna: - Přenastavení tlakový spínač: - Tlakový spínač nechte zkontrolovat elektrikářem. - Defektní pojistný ventil : - Pojistný ventil vyměňte. 28 Schneider Bohemia

29 Pozor: Bezpodmínečně dodržujte bezpečnostní předpisy viz. bod Příprava údržby! Způsobené závady a možné příčiny: Odstarnění: K. Pístový kompresor se po zapnutí nerozběhne: - Tlak ve vzdušníku je větší jak zapínací tlak: - Vypusťte tlak za vzdušníku, až tlakový spínač automaticky zapne. - Vadný zdroj proudu: - Zkontrolovat zdroj proudu! - Ochrana motoru vypadla: - Kompresorové zařízení vypnout, krátce počkat, stisknout spínač ochrany motoru, opět zapnout. Vynechává-li ochrana motoru opakovaně, volat servis. - Vadný tlakový spínač: - Tlakový spínač vyměnit. Pozor : Nejdříve odvzdušněte vzdušník! L. Pístový kompresor se při dosažení zapínacího tlaku rozběhne a potom se automaticky zastaví a pouze brumlá: - Připojovací kabel na síť je příliš dlouhý nebo o slabém průřezu: - Překontrolovat přívodní kabel, a průměrkabelu (viz. 8.4 Elektrické připojení ). M. Pístový kompresor běží stále ve výkonné fázi: - Sací filtr silně znečištěn: - Filtr vyčistěte nebo vyměňte. - Pneum. nářadí má příliš vysokou spotřebu vzduchu: - Přezkoušet spotřebu vzduchu popř. se obrátit na odborníka. - Netěsnosti na zařízení: - Lokalizujte netěsnosti, vyrozumte servis. - Příliš mnoho kondenzátu ve vzdušníku: - Kondenzát vypusťte přes vypouštěcí ventil kondenzátu - Netěsnosti rozvodu stl. vzduchu: (viz Kondenzát ). - Lokalizujte netěsnosti, utěsněte. Schneider Bohemia 29

30 Pozor: Bezpodmínečně dodržujte bezpečnostní předpisy viz. bod Příprava údržby! Způsobené závady a možné příčiny: Odstarnění: N. Opětovné vynechání ochrany spínače motoru v tlakovém spínači pístového kompresoru: - Závada na napětí: - Elektrické připojení nechte zkontrolovat. O. Při provozu uchází stl. vzduch přes odlehčovací ventil pod tlakovým spínačem pístového kompresoru: - Odlehčovací ventil netěsní: - Odlehčovací ventil vyčistěte nebo vyměňte. P. V klidovém stavu uniká stlačený vzduch přes odlehčovací ventil pod tlakovým spínačem (pístového kompresoru) až k poklesu spínacího tlaku: - Vložka zpětného ventilu netěsní nebo je defektní: - Zpětný ventil vyčistěte nebo vyměňte: Pozor: Vzdušník je pod tlakem; nejprve odvzdušněte (viz Zpětný ventil )! Q. Pístový kompresor často zapíná: - Příliš mnoho kondenzátu ve - Kondenzát vypusťte. vzdušníku: - Kompresor je přetížen: - Viz. bod C. R. Pojistný ventil propouští stl. vzduch: - Tlak ve vzdušníku je vyšší než nastavený tlak: - Tlakový spínač musí být znovu nastaven popř. vyměněn (pouze elektrikáři)! - Pojistný ventil je defektní: - Zavolejte servis firmy Schneider Bohemia. S. Agregát pístového kompresoru je příliš horký: - Nedostatečný přívod vzduchu: - Zajististit dostatečné odvzdušňování (min. 40 cm od zdi). - Špatné otáčky ventilátoru: - Vyměňte fáze na elektrickém připojení (viz. Uvedení do provozu pístového kompresoru ). - Znečištěná žebra válce (-na hlavě): - Žebra válce vyčistěte. 30 Schneider Bohemia

31 Pozor: Bezpodmínečně dodržujte bezpečnostní předpisy viz. bod Příprava údržby! Způsobené závady a možné příčiny: Odstarnění: T. Hladina oleje pístového kompresoru stoupá, aniž by byl olej doplňován: - Kondenzát shromažďěn v oleji: - Kompresor je poddimenzován. U. Nepříjemný hluk při provozu pístového kompresoru: - Klínový řemen nebo řemenice se třou o ochannou mříž řemene: - Najděte toto místo a závadu odstaňte. - Klínový řemen proklouzává: - Klínový řemen dopněte (viz 13.8 Klínový řemen ). V. Tandem kompresor typ 650 / AMD DK vlhký stlačený vzduch v potrubním systému: - Obchozí potrubí v poloze Bypass : - Obchozí potrubí nastavte do polohy Provoz (viz. Provedení se sušičkou stl. vzduchu ). W. Tandem kompresor typ 650 / AMD DK Ukazatel rosného bodu, sušičky stl. vzduchu, stale ukazuje Přetížení červená oblast): - Znečištěný kondenzátor (chladič sušičky): - Kondenzátor vyčistěte (viz. Údržba sušičky ). - Příliš vysoká okolní teplota: - Zlepšete větrání. - Ochrana motoru na sušičce vypnula: - Vyrozumte servis Schneider Bohemia. - Defektní ukazatel tlakového spínače rosného bodu: - Vyrozumte servis Schneider Bohemia. - Závada chlazení: - Vyrozumte servis Schneider Bohemia. X. Tandem kompresor typ 650 / AMD DK sušička stl. vzduchu nefunguje: - Elektrické připojení je vadné: - Elektrické připojení vestavěné pojistky, nechte zkontrolovat elektrikářem. - Ochrana motoru na sušičce vypnula: - Vyrozumte servis Schneider Bohemia. Schneider Bohemia 31

32 17. Záruční podmínky Podkladem pro uplatnění záruky je kupní doklad. Na škody, které vznikly nepřiměřeným používáním kompresoru, se záruka nevztahuje. Při dotazech Vás žádáme o údaje jako datum zakoupení, číslo kompresoru, které je na typovém štítku. Schneider Bohemia poskytuje na Tandem kompresor typ 650 / AMD popř. Tandem kompresor typ 650 / AMD DK záruku: - dle doby uvedené v záručním listě let na dodávku náhradních dílů. Ze záruky jsou vyloučeny: - rychle opotřebitelné součásti (vložka sacího filtru, olej, klínový řemen, filtry) - Škody vzniklé přetížením kompresoru. - Škody, vzniklé nesprávným používáním. - Škody, vzniklé nesprávným el. připojením. - Škody, vzniklé špatnou údržbou. - Škody, vzniklé cizími součástkami. - Škody, vzniklé nesprávným ustavením kompresoru. - Škody, vzniklé zásahem do chladícího obvodu sušičky. - Škody, vzniklé napadaným prachem. Při použití jiných než originálních náhradních dílů, ztrácíte nárok na uplatnění záruky. LIKVIDACE: Obaly likvidujte obvyklým způsobem jako běžný komunální odpad. Znehodnocené, opotřebené a nepoužitelné výrobky předejte k likvidaci některému z našich servisních středisek. 18. Příslušenství Ke spojení s potrubním systémem stl. vzduchu, doporučujeme následující pružnou hadici: Pružná spojovací hadice délka 1300 mm; připojení 3/4 a Obj. č. B Jako sušičku stlačeného vzduchu, k sušení stl. vzduchu, doporučujeme: Sušička typ DK AMD F1 Obj. č. H Jako automatický odvaděč kondenzátu, pro odvádění kondenzátu na ze vzdušníku, doporučujeme: Odvaděč kondenzátu typ Ecomat 3000 Obj. č. D Montážní sada pro Ecomat 3000 Obj. č. B Schneider Bohemia

33 Ke zpracování kondenzátu, doporučujeme separátor olej-voda: Separátor olej-voda typ Öwatec 40: Max. výkon kompresoru 1100 l/min* Obj. č. H * Pístové kompresory 100% doba sepnutí. Jako sběrací vedení kondenzátu pro separátor olej-voda, doporučujeme: Sběrací vedení kondenzátu typ KSL 2 (pro 2 odvaděč kondenzátu) Obj. č. B Sběrací vedení kondenzátu typ KSL 3 (pro 3 odvaděč kondenzátu) Obj. č. B Sběrací vedení kondenzátu typ KSL 4 (pro 4 odvaděč kondenzátu) Obj. č. B Dodržujte odpovídající kvalitu stlačeného vzduchu! Pro stl. vzduch bez kondenzátu je nutno připojit sušičku stlačeného vzduchu. Specifická úprava je možná s různými typy filtrů, které jsou nainstalované v místě odběru. Veliké rozdíly podle rozsahu použití jsou: celkově spotřební vzduch instrumentální vzduch vzduch k dýchání Pokud máte k tomuto tématu nějaké dotazy, rádi Vám je ve firmě Schneider Bohemia zodpovíme. Schneider Bohemia 33

34 19. Expluatační nákresy a seznamy náhradních dílů 19.1 Expluatační nákres konzole (šroubový kompresor) 34 Schneider Bohemia

35 19.2 Seznam náhradních dílů (šroubový kompresor) Poz. Obj. č. Označení Množ G Základní deska 640 x 570 x 100 mm G Silentbloky 50 x 10 mm G Dveře spínací skříně G Zámek G Klíč G Kloubový závěs G Kryt spínací skříňky G Přístrojová tabulka G Šroub se zápustnou hlavou M 5 x G Šestihranný šroub M 6 x G Chladič oleje 300 x 280 x 45 mm G Ventilátor G Kryt ventilátoru G Šestihranný šroub M 8 x G Samojistící matice M G Šestihranný šroub M 8 x G Přídržný plíšek G Držák G Šestihranný šroub M 10 x G Silentbloky 60 x 40 mm G Nádrž separátoru 7,5 l; 14 bar G Silentbloky 40 x 30 mm G Šestihranný šroub M 6 x G Přídržný plíšek G Šroubové spojení 1/2" 1 Schneider Bohemia 35
