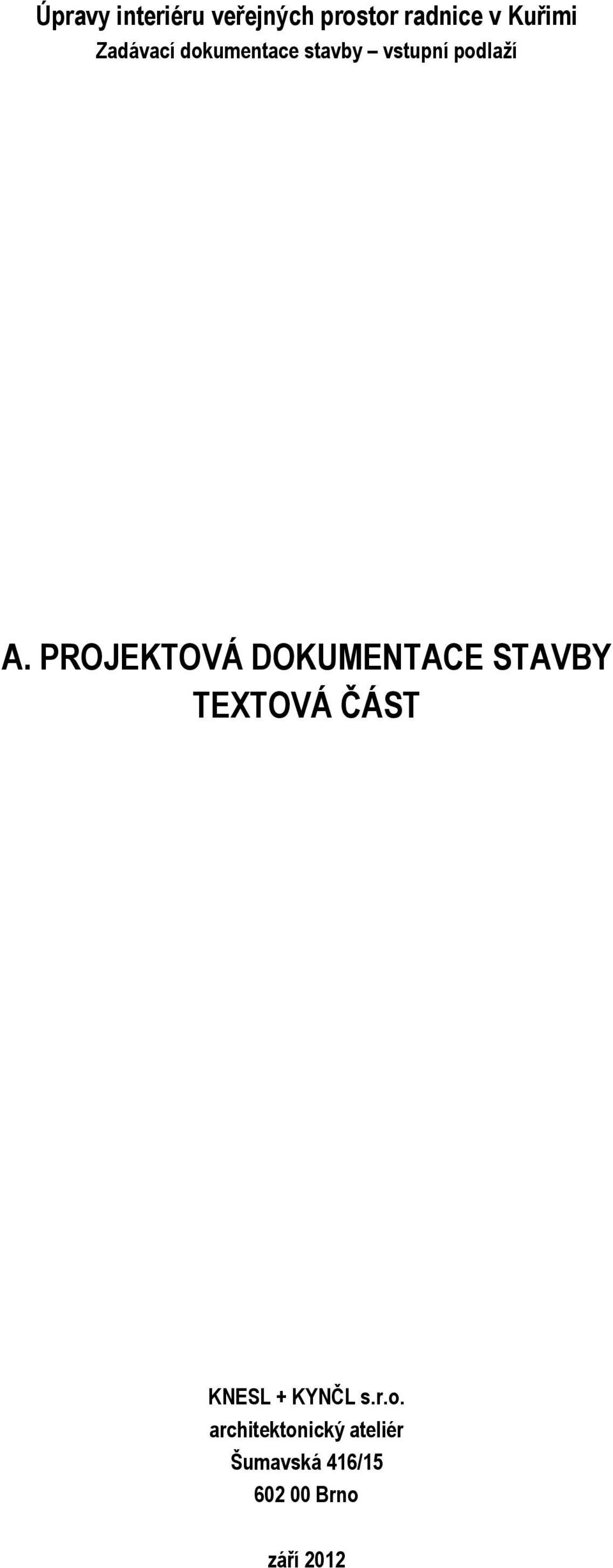

1 Úpravy interiéru veřejných prostor radnice v Kuřimi Zadávací dokumentace stavby vstupní podlaží A. PROJEKTOVÁ DOKUMENTACE STAVBY TEXTOVÁ ČÁST KNESL + KYNČL s.r.o. architektonický ateliér Šumavská 416/ Brno září 2012

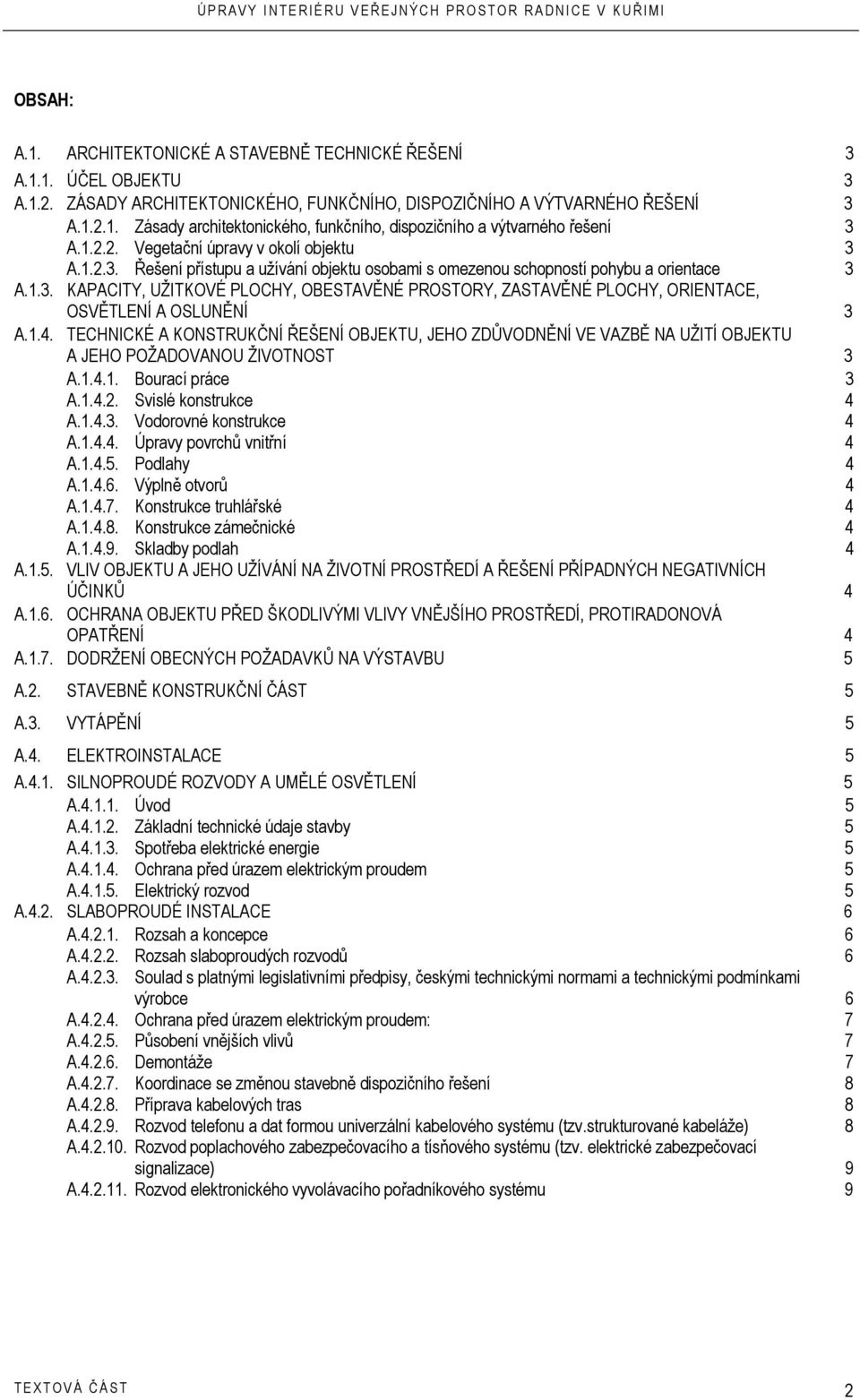

2 OBSAH: A.1. ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ 3 A.1.1. ÚČEL OBJEKTU 3 A.1.2. ZÁSADY ARCHITEKTONICKÉHO, FUNKČNÍHO, DISPOZIČNÍHO A VÝTVARNÉHO ŘEŠENÍ 3 A Zásady architektonického, funkčního, dispozičního a výtvarného řešení 3 A Vegetační úpravy v okolí objektu 3 A Řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace 3 A.1.3. KAPACITY, UŽITKOVÉ PLOCHY, OBESTAVĚNÉ PROSTORY, ZASTAVĚNÉ PLOCHY, ORIENTACE, OSVĚTLENÍ A OSLUNĚNÍ 3 A.1.4. TECHNICKÉ A KONSTRUKČNÍ ŘEŠENÍ OBJEKTU, JEHO ZDŮVODNĚNÍ VE VAZBĚ NA UŽITÍ OBJEKTU A JEHO POŽADOVANOU ŽIVOTNOST 3 A Bourací práce 3 A Svislé konstrukce 4 A Vodorovné konstrukce 4 A Úpravy povrchů vnitřní 4 A Podlahy 4 A Výplně otvorů 4 A Konstrukce truhlářské 4 A Konstrukce zámečnické 4 A Skladby podlah 4 A.1.5. VLIV OBJEKTU A JEHO UŽÍVÁNÍ NA ŽIVOTNÍ PROSTŘEDÍ A ŘEŠENÍ PŘÍPADNÝCH NEGATIVNÍCH ÚČINKŮ 4 A.1.6. OCHRANA OBJEKTU PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ, PROTIRADONOVÁ OPATŘENÍ 4 A.1.7. DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU 5 A.2. STAVEBNĚ KONSTRUKČNÍ ČÁST 5 A.3. VYTÁPĚNÍ 5 A.4. ELEKTROINSTALACE 5 A.4.1. SILNOPROUDÉ ROZVODY A UMĚLÉ OSVĚTLENÍ 5 A Úvod 5 A Základní technické údaje stavby 5 A Spotřeba elektrické energie 5 A Ochrana před úrazem elektrickým proudem 5 A Elektrický rozvod 5 A.4.2. SLABOPROUDÉ INSTALACE 6 A Rozsah a koncepce 6 A Rozsah slaboproudých rozvodů 6 A Soulad s platnými legislativními předpisy, českými technickými normami a technickými podmínkami výrobce 6 A Ochrana před úrazem elektrickým proudem: 7 A Působení vnějších vlivů 7 A Demontáže 7 A Koordinace se změnou stavebně dispozičního řešení 8 A Příprava kabelových tras 8 A Rozvod telefonu a dat formou univerzální kabelového systému (tzv.strukturované kabeláže) 8 A Rozvod poplachového zabezpečovacího a tísňového systému (tzv. elektrické zabezpečovací signalizace) 9 A Rozvod elektronického vyvolávacího pořadníkového systému 9 TEXTOVÁ Č ÁST 2

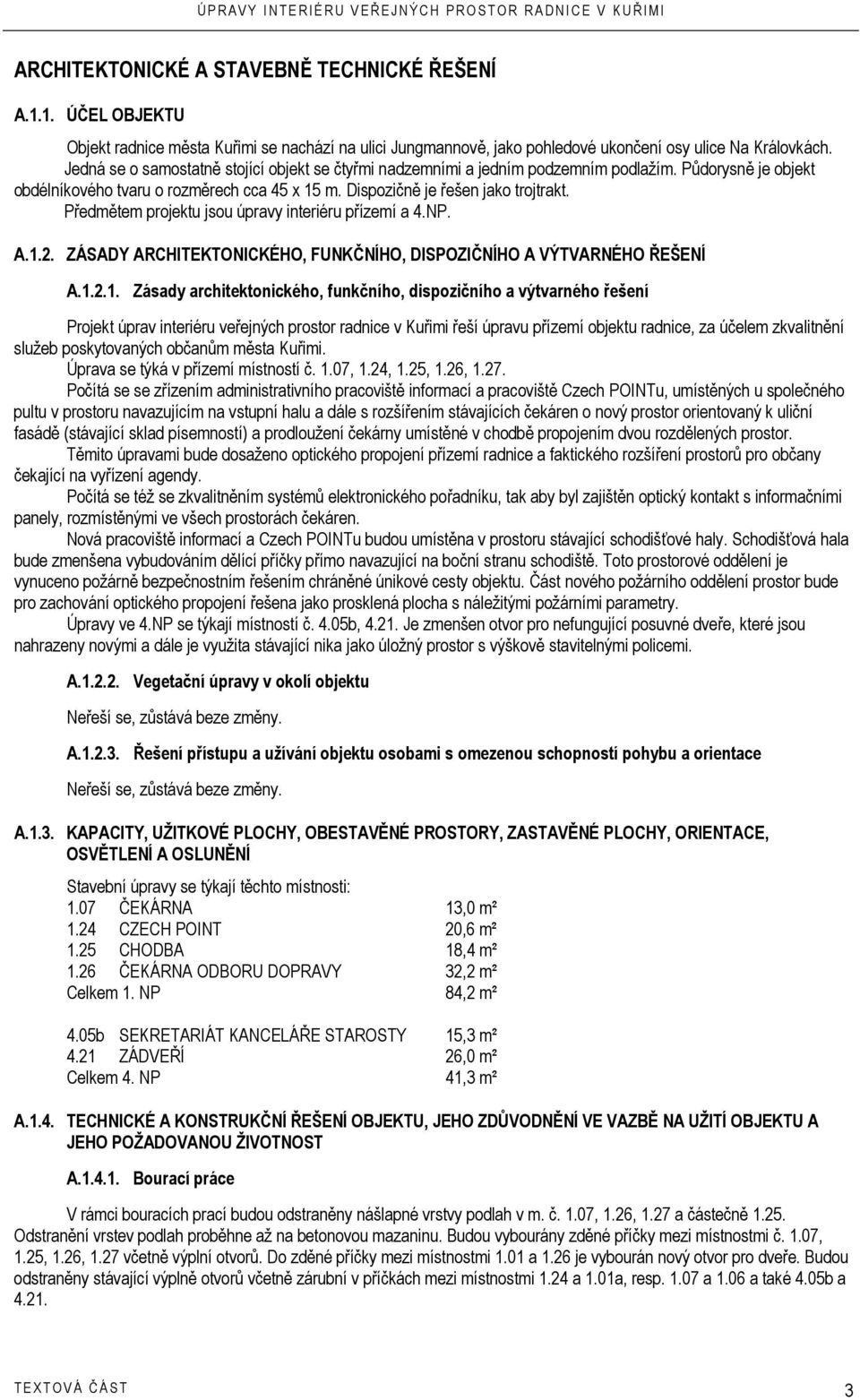

3 ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ A.1.1. ÚČEL OBJEKTU Objekt radnice města Kuřimi se nachází na ulici Jungmannově, jako pohledové ukončení osy ulice Na Královkách. Jedná se o samostatně stojící objekt se čtyřmi nadzemními a jedním podzemním podlažím. Půdorysně je objekt obdélníkového tvaru o rozměrech cca 45 x 15 m. Dispozičně je řešen jako trojtrakt. Předmětem projektu jsou úpravy interiéru přízemí a 4.NP. A.1.2. ZÁSADY ARCHITEKTONICKÉHO, FUNKČNÍHO, DISPOZIČNÍHO A VÝTVARNÉHO ŘEŠENÍ A Zásady architektonického, funkčního, dispozičního a výtvarného řešení Projekt úprav interiéru veřejných prostor radnice v Kuřimi řeší úpravu přízemí objektu radnice, za účelem zkvalitnění služeb poskytovaných občanům města Kuřimi. Úprava se týká v přízemí místností č. 1.07, 1.24, 1.25, 1.26, Počítá se se zřízením administrativního pracoviště informací a pracoviště Czech POINTu, umístěných u společného pultu v prostoru navazujícím na vstupní halu a dále s rozšířením stávajících čekáren o nový prostor orientovaný k uliční fasádě (stávající sklad písemností) a prodloužení čekárny umístěné v chodbě propojením dvou rozdělených prostor. Těmito úpravami bude dosaženo optického propojení přízemí radnice a faktického rozšíření prostorů pro občany čekající na vyřízení agendy. Počítá se též se zkvalitněním systémů elektronického pořadníku, tak aby byl zajištěn optický kontakt s informačními panely, rozmístěnými ve všech prostorách čekáren. Nová pracoviště informací a Czech POINTu budou umístěna v prostoru stávající schodišťové haly. Schodišťová hala bude zmenšena vybudováním dělící příčky přímo navazující na boční stranu schodiště. Toto prostorové oddělení je vynuceno požárně bezpečnostním řešením chráněné únikové cesty objektu. Část nového požárního oddělení prostor bude pro zachování optického propojení řešena jako prosklená plocha s náležitými požárními parametry. Úpravy ve 4.NP se týkají místností č. 4.05b, Je zmenšen otvor pro nefungující posuvné dveře, které jsou nahrazeny novými a dále je využita stávající nika jako úložný prostor s výškově stavitelnými policemi. A Vegetační úpravy v okolí objektu Neřeší se, zůstává beze změny. A Řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace Neřeší se, zůstává beze změny. A.1.3. KAPACITY, UŽITKOVÉ PLOCHY, OBESTAVĚNÉ PROSTORY, ZASTAVĚNÉ PLOCHY, ORIENTACE, OSVĚTLENÍ A OSLUNĚNÍ Stavební úpravy se týkají těchto místnosti: 1.07 ČEKÁRNA 13,0 m² 1.24 CZECH POINT 20,6 m² 1.25 CHODBA 18,4 m² 1.26 ČEKÁRNA ODBORU DOPRAVY 32,2 m² Celkem 1. NP 84,2 m² 4.05b SEKRETARIÁT KANCELÁŘE STAROSTY 15,3 m² 4.21 ZÁDVEŘÍ 26,0 m² Celkem 4. NP 41,3 m² A.1.4. TECHNICKÉ A KONSTRUKČNÍ ŘEŠENÍ OBJEKTU, JEHO ZDŮVODNĚNÍ VE VAZBĚ NA UŽITÍ OBJEKTU A JEHO POŽADOVANOU ŽIVOTNOST A Bourací práce V rámci bouracích prací budou odstraněny nášlapné vrstvy podlah v m. č. 1.07, 1.26, 1.27 a částečně Odstranění vrstev podlah proběhne až na betonovou mazaninu. Budou vybourány zděné příčky mezi místnostmi č. 1.07, 1.25, 1.26, 1.27 včetně výplní otvorů. Do zděné příčky mezi místnostmi 1.01 a 1.26 je vybourán nový otvor pro dveře. Budou odstraněny stávající výplně otvorů včetně zárubní v příčkách mezi místnostmi 1.24 a 1.01a, resp a 1.06 a také 4.05b a TEXTOVÁ Č ÁST 3

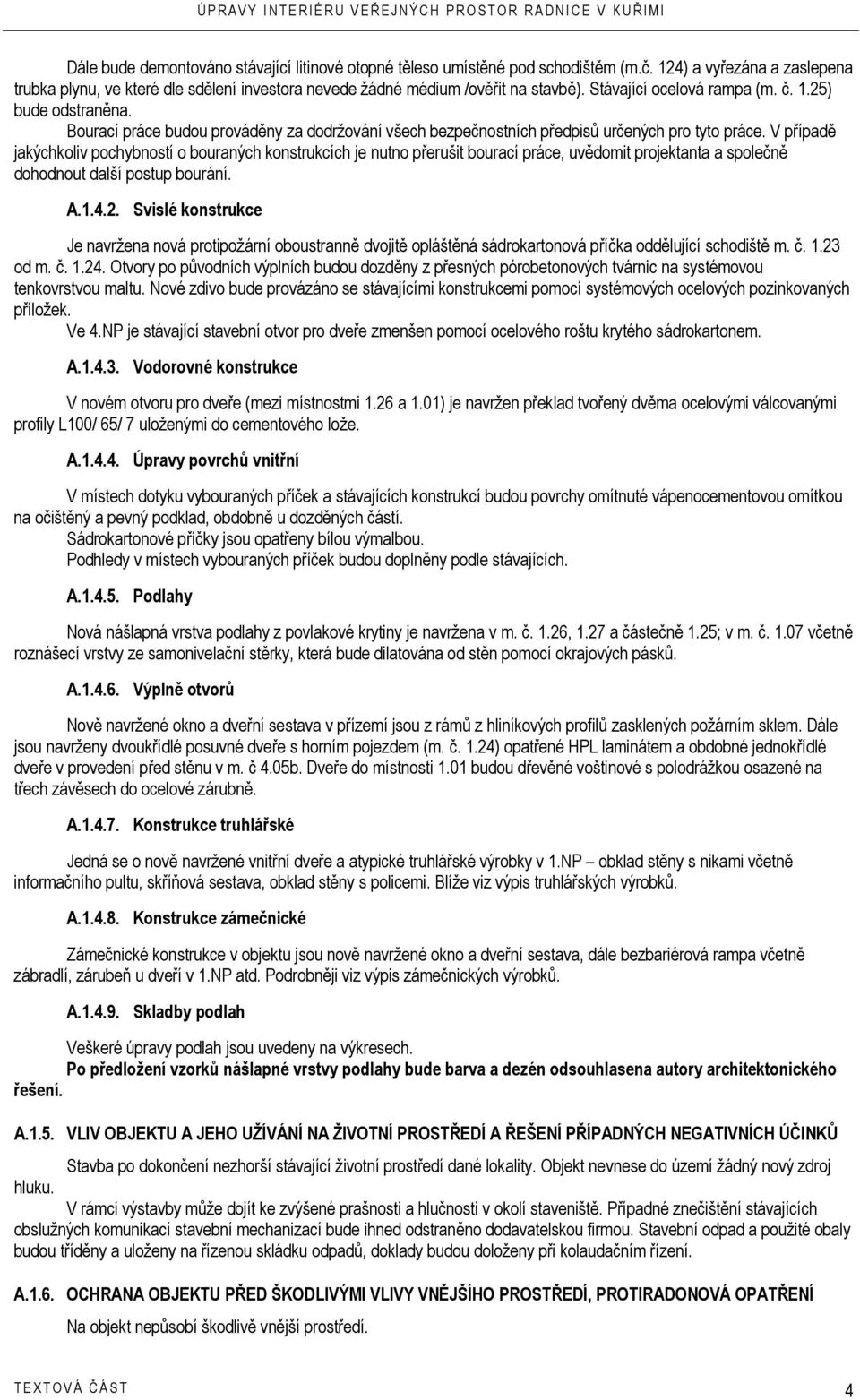

4 Dále bude demontováno stávající litinové otopné těleso umístěné pod schodištěm (m.č. 124) a vyřezána a zaslepena trubka plynu, ve které dle sdělení investora nevede žádné médium /ověřit na stavbě). Stávající ocelová rampa (m. č. 1.25) bude odstraněna. Bourací práce budou prováděny za dodržování všech bezpečnostních předpisů určených pro tyto práce. V případě jakýchkoliv pochybností o bouraných konstrukcích je nutno přerušit bourací práce, uvědomit projektanta a společně dohodnout další postup bourání. A Svislé konstrukce Je navržena nová protipožární oboustranně dvojitě opláštěná sádrokartonová příčka oddělující schodiště m. č od m. č Otvory po původních výplních budou dozděny z přesných pórobetonových tvárnic na systémovou tenkovrstvou maltu. Nové zdivo bude provázáno se stávajícími konstrukcemi pomocí systémových ocelových pozinkovaných příložek. Ve 4.NP je stávající stavební otvor pro dveře zmenšen pomocí ocelového roštu krytého sádrokartonem. A Vodorovné konstrukce V novém otvoru pro dveře (mezi místnostmi 1.26 a 1.01) je navržen překlad tvořený dvěma ocelovými válcovanými profily L100/ 65/ 7 uloženými do cementového lože. A Úpravy povrchů vnitřní V místech dotyku vybouraných příček a stávajících konstrukcí budou povrchy omítnuté vápenocementovou omítkou na očištěný a pevný podklad, obdobně u dozděných částí. Sádrokartonové příčky jsou opatřeny bílou výmalbou. Podhledy v místech vybouraných příček budou doplněny podle stávajících. A Podlahy Nová nášlapná vrstva podlahy z povlakové krytiny je navržena v m. č. 1.26, 1.27 a částečně 1.25; v m. č včetně roznášecí vrstvy ze samonivelační stěrky, která bude dilatována od stěn pomocí okrajových pásků. A Výplně otvorů Nově navržené okno a dveřní sestava v přízemí jsou z rámů z hliníkových profilů zasklených požárním sklem. Dále jsou navrženy dvoukřídlé posuvné dveře s horním pojezdem (m. č. 1.24) opatřené HPL laminátem a obdobné jednokřídlé dveře v provedení před stěnu v m. č 4.05b. Dveře do místnosti 1.01 budou dřevěné voštinové s polodrážkou osazené na třech závěsech do ocelové zárubně. A Konstrukce truhlářské Jedná se o nově navržené vnitřní dveře a atypické truhlářské výrobky v 1.NP obklad stěny s nikami včetně informačního pultu, skříňová sestava, obklad stěny s policemi. Blíže viz výpis truhlářských výrobků. A Konstrukce zámečnické Zámečnické konstrukce v objektu jsou nově navržené okno a dveřní sestava, dále bezbariérová rampa včetně zábradlí, zárubeň u dveří v 1.NP atd. Podrobněji viz výpis zámečnických výrobků. A Skladby podlah Veškeré úpravy podlah jsou uvedeny na výkresech. Po předložení vzorků nášlapné vrstvy podlahy bude barva a dezén odsouhlasena autory architektonického řešení. A.1.5. VLIV OBJEKTU A JEHO UŽÍVÁNÍ NA ŽIVOTNÍ PROSTŘEDÍ A ŘEŠENÍ PŘÍPADNÝCH NEGATIVNÍCH ÚČINKŮ Stavba po dokončení nezhorší stávající životní prostředí dané lokality. Objekt nevnese do území žádný nový zdroj hluku. V rámci výstavby může dojít ke zvýšené prašnosti a hlučnosti v okolí staveniště. Případné znečištění stávajících obslužných komunikací stavební mechanizací bude ihned odstraněno dodavatelskou firmou. Stavební odpad a použité obaly budou tříděny a uloženy na řízenou skládku odpadů, doklady budou doloženy při kolaudačním řízení. A.1.6. OCHRANA OBJEKTU PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ, PROTIRADONOVÁ OPATŘENÍ Na objekt nepůsobí škodlivě vnější prostředí. TEXTOVÁ Č ÁST 4

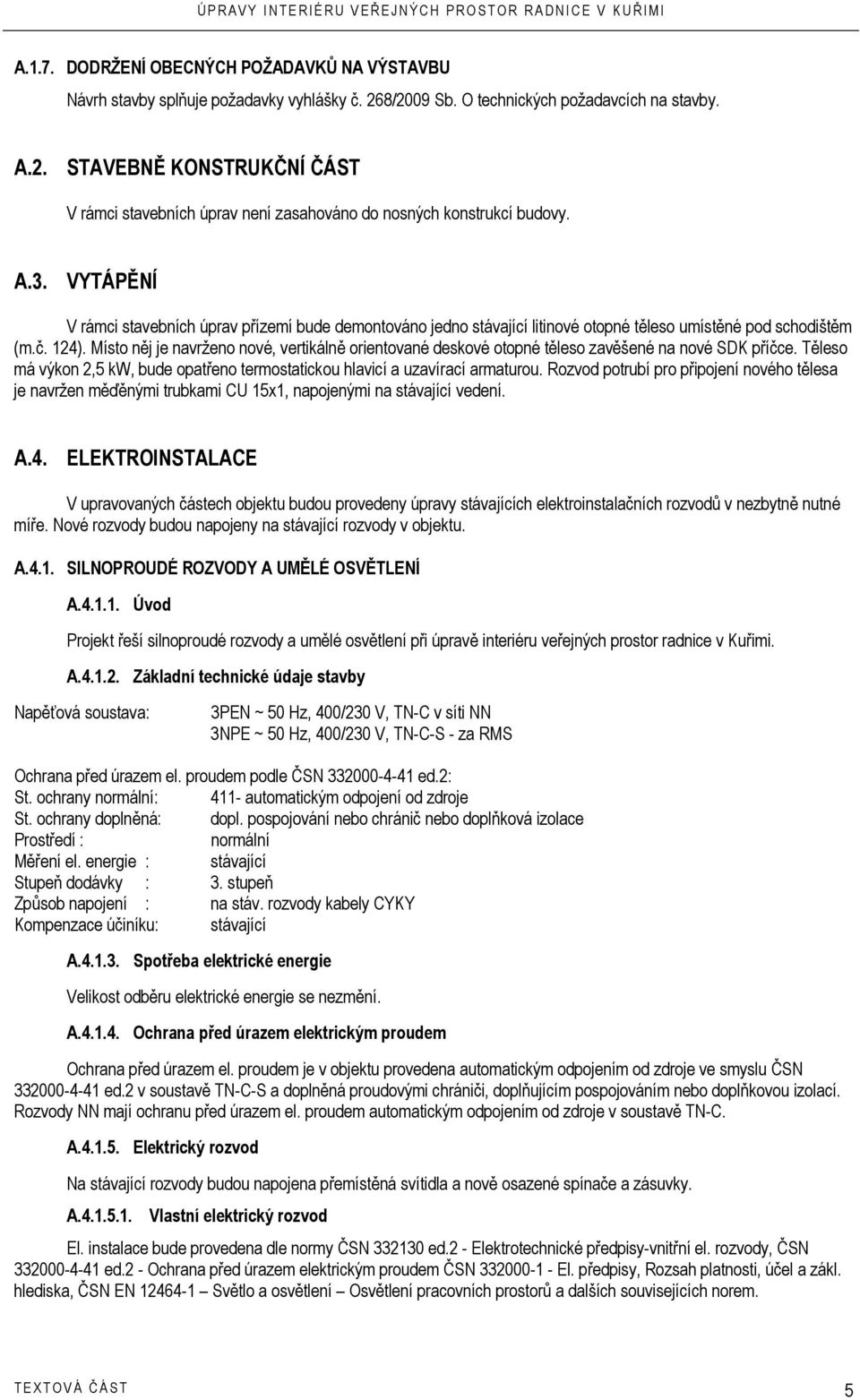

5 A.1.7. DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU Návrh stavby splňuje požadavky vyhlášky č. 268/2009 Sb. O technických požadavcích na stavby. A.2. STAVEBNĚ KONSTRUKČNÍ ČÁST V rámci stavebních úprav není zasahováno do nosných konstrukcí budovy. A.3. VYTÁPĚNÍ V rámci stavebních úprav přízemí bude demontováno jedno stávající litinové otopné těleso umístěné pod schodištěm (m.č. 124). Místo něj je navrženo nové, vertikálně orientované deskové otopné těleso zavěšené na nové SDK příčce. Těleso má výkon 2,5 kw, bude opatřeno termostatickou hlavicí a uzavírací armaturou. Rozvod potrubí pro připojení nového tělesa je navržen měďěnými trubkami CU 15x1, napojenými na stávající vedení. A.4. ELEKTROINSTALACE V upravovaných částech objektu budou provedeny úpravy stávajících elektroinstalačních rozvodů v nezbytně nutné míře. Nové rozvody budou napojeny na stávající rozvody v objektu. A.4.1. SILNOPROUDÉ ROZVODY A UMĚLÉ OSVĚTLENÍ A Úvod Projekt řeší silnoproudé rozvody a umělé osvětlení při úpravě interiéru veřejných prostor radnice v Kuřimi. A Základní technické údaje stavby Napěťová soustava: 3PEN ~ 50 Hz, 400/230 V, TN-C v síti NN 3NPE ~ 50 Hz, 400/230 V, TN-C-S - za RMS Ochrana před úrazem el. proudem podle ČSN ed.2: St. ochrany normální: 411- automatickým odpojení od zdroje St. ochrany doplněná: dopl. pospojování nebo chránič nebo doplňková izolace Prostředí : normální Měření el. energie : stávající Stupeň dodávky : 3. stupeň Způsob napojení : na stáv. rozvody kabely CYKY Kompenzace účiníku: stávající A Spotřeba elektrické energie Velikost odběru elektrické energie se nezmění. A Ochrana před úrazem elektrickým proudem Ochrana před úrazem el. proudem je v objektu provedena automatickým odpojením od zdroje ve smyslu ČSN ed.2 v soustavě TN-C-S a doplněná proudovými chrániči, doplňujícím pospojováním nebo doplňkovou izolací. Rozvody NN mají ochranu před úrazem el. proudem automatickým odpojením od zdroje v soustavě TN-C. A Elektrický rozvod Na stávající rozvody budou napojena přemístěná svítidla a nově osazené spínače a zásuvky. A Vlastní elektrický rozvod El. instalace bude provedena dle normy ČSN ed.2 - Elektrotechnické předpisy-vnitřní el. rozvody, ČSN ed.2 - Ochrana před úrazem elektrickým proudem ČSN El. předpisy, Rozsah platnosti, účel a zákl. hlediska, ČSN EN Světlo a osvětlení Osvětlení pracovních prostorů a dalších souvisejících norem. TEXTOVÁ Č ÁST 5

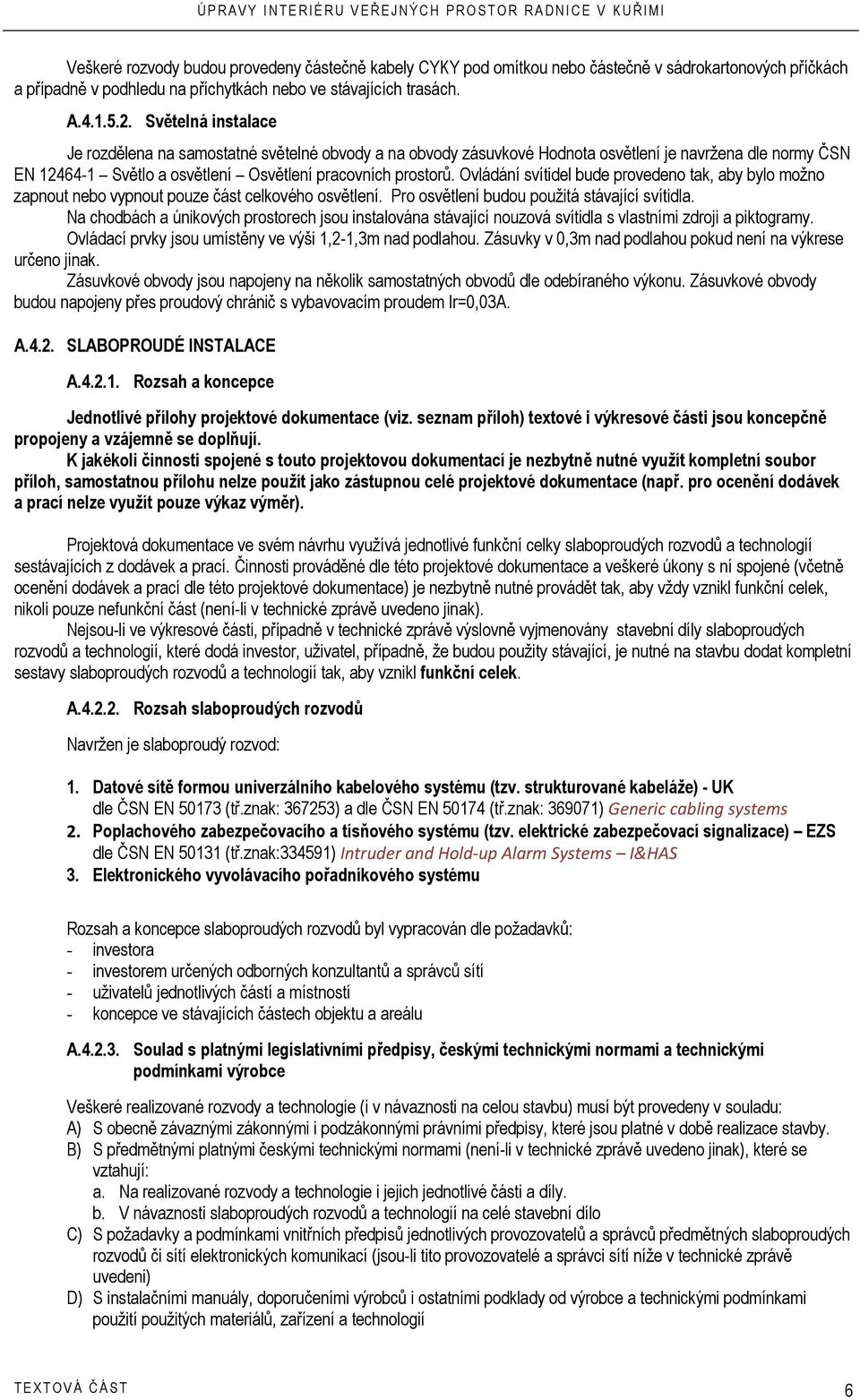

6 Veškeré rozvody budou provedeny částečně kabely CYKY pod omítkou nebo částečně v sádrokartonových příčkách a případně v podhledu na příchytkách nebo ve stávajících trasách. A Světelná instalace Je rozdělena na samostatné světelné obvody a na obvody zásuvkové Hodnota osvětlení je navržena dle normy ČSN EN Světlo a osvětlení Osvětlení pracovních prostorů. Ovládání svítidel bude provedeno tak, aby bylo možno zapnout nebo vypnout pouze část celkového osvětlení. Pro osvětlení budou použitá stávající svítidla. Na chodbách a únikových prostorech jsou instalována stávající nouzová svítidla s vlastními zdroji a piktogramy. Ovládací prvky jsou umístěny ve výši 1,2-1,3m nad podlahou. Zásuvky v 0,3m nad podlahou pokud není na výkrese určeno jinak. Zásuvkové obvody jsou napojeny na několik samostatných obvodů dle odebíraného výkonu. Zásuvkové obvody budou napojeny přes proudový chránič s vybavovacím proudem Ir=0,03A. A.4.2. SLABOPROUDÉ INSTALACE A Rozsah a koncepce Jednotlivé přílohy projektové dokumentace (viz. seznam příloh) textové i výkresové části jsou koncepčně propojeny a vzájemně se doplňují. K jakékoli činnosti spojené s touto projektovou dokumentací je nezbytně nutné využít kompletní soubor příloh, samostatnou přílohu nelze použít jako zástupnou celé projektové dokumentace (např. pro ocenění dodávek a prací nelze využít pouze výkaz výměr). Projektová dokumentace ve svém návrhu využívá jednotlivé funkční celky slaboproudých rozvodů a technologií sestávajících z dodávek a prací. Činnosti prováděné dle této projektové dokumentace a veškeré úkony s ní spojené (včetně ocenění dodávek a prací dle této projektové dokumentace) je nezbytně nutné provádět tak, aby vždy vznikl funkční celek, nikoli pouze nefunkční část (není-li v technické zprávě uvedeno jinak). Nejsou-li ve výkresové části, případně v technické zprávě výslovně vyjmenovány stavební díly slaboproudých rozvodů a technologií, které dodá investor, uživatel, případně, že budou použity stávající, je nutné na stavbu dodat kompletní sestavy slaboproudých rozvodů a technologií tak, aby vznikl funkční celek. A Rozsah slaboproudých rozvodů Navržen je slaboproudý rozvod: 1. Datové sítě formou univerzálního kabelového systému (tzv. strukturované kabeláže) - UK dle ČSN EN (tř.znak: ) a dle ČSN EN (tř.znak: ) Generic cabling systems 2. Poplachového zabezpečovacího a tísňového systému (tzv. elektrické zabezpečovací signalizace) EZS dle ČSN EN (tř.znak:334591) Intruder and Hold up Alarm Systems I&HAS 3. Elektronického vyvolávacího pořadníkového systému Rozsah a koncepce slaboproudých rozvodů byl vypracován dle požadavků: - investora - investorem určených odborných konzultantů a správců sítí - uživatelů jednotlivých částí a místností - koncepce ve stávajících částech objektu a areálu A Soulad s platnými legislativními předpisy, českými technickými normami a technickými podmínkami výrobce Veškeré realizované rozvody a technologie (i v návaznosti na celou stavbu) musí být provedeny v souladu: A) S obecně závaznými zákonnými i podzákonnými právními předpisy, které jsou platné v době realizace stavby. B) S předmětnými platnými českými technickými normami (není-li v technické zprávě uvedeno jinak), které se vztahují: a. Na realizované rozvody a technologie i jejich jednotlivé části a díly. b. V návaznosti slaboproudých rozvodů a technologií na celé stavební dílo C) S požadavky a podmínkami vnitřních předpisů jednotlivých provozovatelů a správců předmětných slaboproudých rozvodů či sítí elektronických komunikací (jsou-li tito provozovatelé a správci sítí níže v technické zprávě uvedeni) D) S instalačními manuály, doporučeními výrobců i ostatními podklady od výrobce a technickými podmínkami použití použitých materiálů, zařízení a technologií TEXTOVÁ Č ÁST 6

7 Rovněž veškeré pracovní postupy při stavbě slaboproudých rozvodů a technologií musí být prováděny v souladu se všemi obecně závaznými zákonnými i podzákonnými právními předpisy, které jsou platné v době provádění stavby. Ad A) Pro návrh výše uvedených slaboproudých rozvodů bylo využito zejména těchto závazných právních předpisů: - Zákon 183/2006 Sb. o územním plánování a stavebním řádu (stavební zákon) - Vyhláška 268/2009 Sb. o technických požadavcích na stavby - Vyhláška 20/2012 Sb. kterou se mění vyhláška 268/2009Sb o technických požadavcích na stavby - Vyhláška č. 499/2006 Sb. o dokumentaci staveb - Vyhláška č. 398/2009 Sb. o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb - Zákon č. 22/1997 Sb. o technických požadavcích na výrobky a o změně a doplnění některých zákonů se změnami: 71/2000 Sb., 102/2001 Sb., 205/2002 Sb., 226/2003 Sb., 277/2003 Sb., 229/2006 Sb., 186/2006 Sb., 481/2008 Sb., 490/2009 Sb., 155/2010 Sb. - Nařízení č. 163/2002 Sb. kterým se stanoví technické požadavky na vybrané stavební výrobky se změnami: 312/2005 Sb - Nařízení č. 190/2002 Sb. kterým se stanoví technické požadavky na stavební výrobky označované CE se změnami: 251/2003 Sb., 128/2004 Sb. - Vyhláška č. 23/2008 Sb., o technických podmínkách požární ochrany staveb - Vyhláška č. 268/2011 Sb., kterou se mění vyhláška č. 23/2008 Sb., o technických podmínkách požární ochrany staveb - Vyhláška č. 246/2001 Sb. o stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru (vyhláška o požární prevenci) Ad B) Pro návrh výše uvedených slaboproudých rozvodů bylo nad rámec vyspecifikovaných norem uvedených v odstavci výše Rozsah slaboproudých rozvodů využito zejména těchto technických norem: - ČSN : Předpisy pro vnitřní rozvody sdělovacích vedení - Soubor norem třídy ČSN : Elektrotechnické předpisy. Elektrická zařízení. Část 4: Bezpečnost - Soubor norem třídy ČSN : Elektrické instalace budov - Část 5: Výběr a stavba elektrických zařízení - Soubor norem ČSN : Elektrické instalace nízkého napětí - Část 6: Revize a ČSN revize elektrických zařízení - Soubor norem třídy : Elektrické instalace budov - Část 7: Zařízení jednoúčelová a ve zvláštních objektech - Soubor norem ČSN EN 50370: Elektromagnetická kompatibilita (EMC) - ČSN : Požární bezpečnost staveb - Kabelové rozvody - Soubor ostatních norem třídy ČSN 7308xx: Požární bezpečnost staveb - Soubor norem ČSN EN Trubkové systémy pro vedení kabelů A Ochrana před úrazem elektrickým proudem: A Slaboproudé rozvody a zařízení oddělené od rozvodu NN: Ochrana před nebezpečným dotykem živých i neživých částí je dle ČN provedena malým napětím SELV nebo PELV. A Zařízení slaboproudých rozvodů napájených z rozvodů NN: Ochrana před nebezpečným dotykem živých částí je dle ČN provedena izolací, případně doplňkovou ochranou proudovým chráničem (řeší projektová dokumentace rozvodu NN). Ochrana před nebezpečným dotykem neživých částí je dle ČN provedena automatickým odpojením od zdroje (v návaznosti na typ sítě rozvodu NN, řeší projektová dokumentace rozvodu NN) A Působení vnějších vlivů V závislosti na členění prostor z hlediska nebezpečí úrazu elektrickým proudem (dle ČSN ) a z hlediska působení vnějších vlivů (dle ČSN ) určených komisí v Protokolu o určení vnějších vlivů není u slaboproudých rozvodů a zařízení vyprojektovaného rozsahu nutná úprava krytí (doplňkovými moduly či typovými prvky) nebo zapojení (dalších ochranných obvodů či zařízení) ani není nutné použít speciálních zařízení či technologií. A Demontáže Koncová slaboproudá zařízení (sirény a ostatní komponenty rozvodu elektrické zabezpečovací signalizace) rozmístěná v řešených částech objektu, u kterých je vyprojektováno další využití budou před zahájením veškerých (i přípravných) stavebních prací odbornou firmou demontována, vývody zaslepeny a zabezpečeny proti poškození. TEXTOVÁ Č ÁST 7

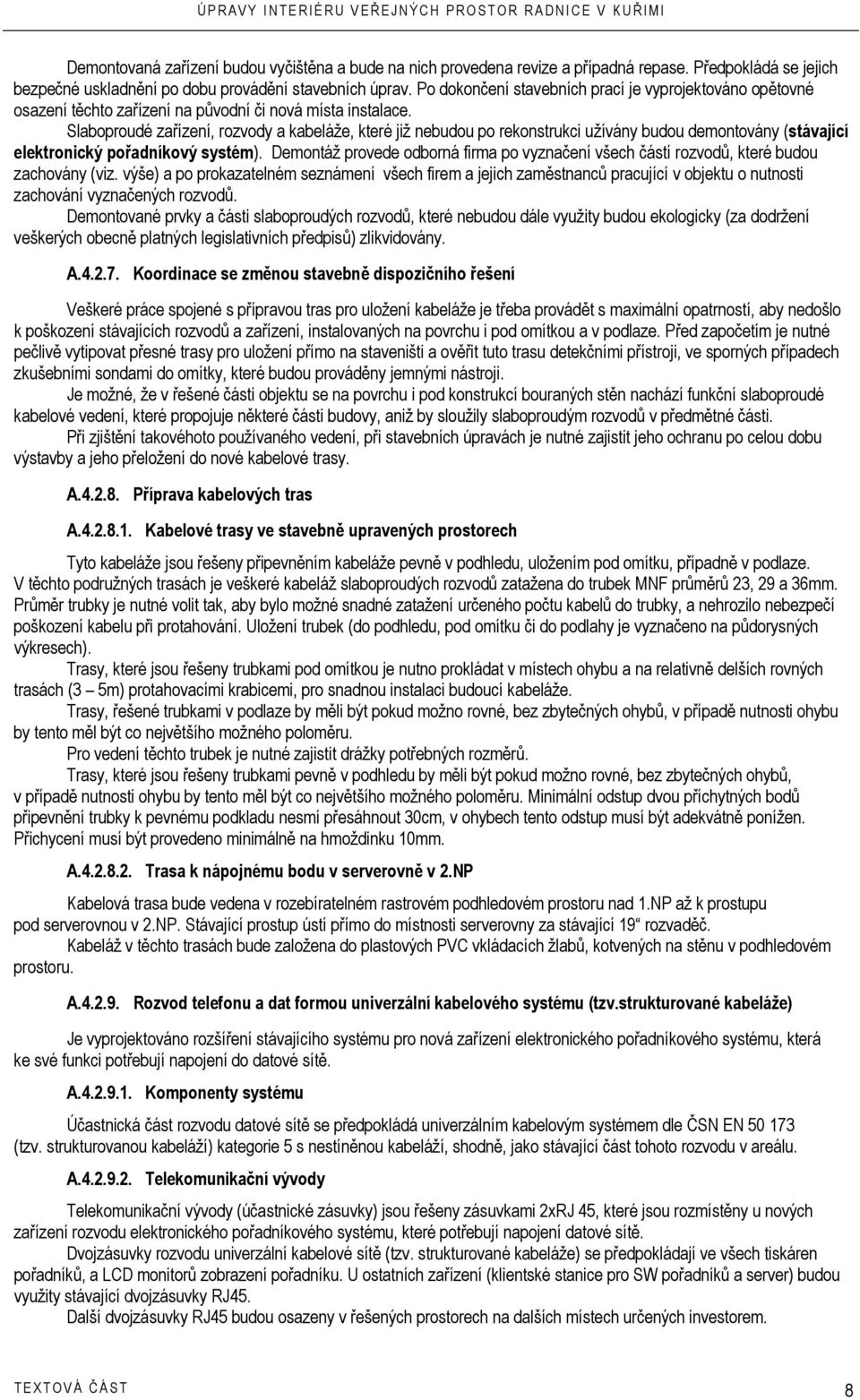

8 Demontovaná zařízení budou vyčištěna a bude na nich provedena revize a případná repase. Předpokládá se jejich bezpečné uskladnění po dobu provádění stavebních úprav. Po dokončení stavebních prací je vyprojektováno opětovné osazení těchto zařízení na původní či nová místa instalace. Slaboproudé zařízení, rozvody a kabeláže, které již nebudou po rekonstrukci užívány budou demontovány (stávající elektronický pořadníkový systém). Demontáž provede odborná firma po vyznačení všech částí rozvodů, které budou zachovány (viz. výše) a po prokazatelném seznámení všech firem a jejich zaměstnanců pracující v objektu o nutnosti zachování vyznačených rozvodů. Demontované prvky a části slaboproudých rozvodů, které nebudou dále využity budou ekologicky (za dodržení veškerých obecně platných legislativních předpisů) zlikvidovány. A Koordinace se změnou stavebně dispozičního řešení Veškeré práce spojené s přípravou tras pro uložení kabeláže je třeba provádět s maximální opatrností, aby nedošlo k poškození stávajících rozvodů a zařízení, instalovaných na povrchu i pod omítkou a v podlaze. Před započetím je nutné pečlivě vytipovat přesné trasy pro uložení přímo na staveništi a ověřit tuto trasu detekčními přístroji, ve sporných případech zkušebními sondami do omítky, které budou prováděny jemnými nástroji. Je možné, že v řešené části objektu se na povrchu i pod konstrukcí bouraných stěn nachází funkční slaboproudé kabelové vedení, které propojuje některé části budovy, aniž by sloužily slaboproudým rozvodů v předmětné části. Při zjištění takovéhoto používaného vedení, při stavebních úpravách je nutné zajistit jeho ochranu po celou dobu výstavby a jeho přeložení do nové kabelové trasy. A Příprava kabelových tras A Kabelové trasy ve stavebně upravených prostorech Tyto kabeláže jsou řešeny připevněním kabeláže pevně v podhledu, uložením pod omítku, případně v podlaze. V těchto podružných trasách je veškeré kabeláž slaboproudých rozvodů zatažena do trubek MNF průměrů 23, 29 a 36mm. Průměr trubky je nutné volit tak, aby bylo možné snadné zatažení určeného počtu kabelů do trubky, a nehrozilo nebezpečí poškození kabelu při protahování. Uložení trubek (do podhledu, pod omítku či do podlahy je vyznačeno na půdorysných výkresech). Trasy, které jsou řešeny trubkami pod omítkou je nutno prokládat v místech ohybu a na relativně delších rovných trasách (3 5m) protahovacími krabicemi, pro snadnou instalaci budoucí kabeláže. Trasy, řešené trubkami v podlaze by měli být pokud možno rovné, bez zbytečných ohybů, v případě nutnosti ohybu by tento měl být co největšího možného poloměru. Pro vedení těchto trubek je nutné zajistit drážky potřebných rozměrů. Trasy, které jsou řešeny trubkami pevně v podhledu by měli být pokud možno rovné, bez zbytečných ohybů, v případě nutnosti ohybu by tento měl být co největšího možného poloměru. Minimální odstup dvou příchytných bodů připevnění trubky k pevnému podkladu nesmí přesáhnout 30cm, v ohybech tento odstup musí být adekvátně ponížen. Přichycení musí být provedeno minimálně na hmoždinku 10mm. A Trasa k nápojnému bodu v serverovně v 2.NP Kabelová trasa bude vedena v rozebíratelném rastrovém podhledovém prostoru nad 1.NP až k prostupu pod serverovnou v 2.NP. Stávající prostup ústí přímo do místnosti serverovny za stávající 19 rozvaděč. Kabeláž v těchto trasách bude založena do plastových PVC vkládacích žlabů, kotvených na stěnu v podhledovém prostoru. A Rozvod telefonu a dat formou univerzální kabelového systému (tzv.strukturované kabeláže) Je vyprojektováno rozšíření stávajícího systému pro nová zařízení elektronického pořadníkového systému, která ke své funkci potřebují napojení do datové sítě. A Komponenty systému Účastnická část rozvodu datové sítě se předpokládá univerzálním kabelovým systémem dle ČSN EN (tzv. strukturovanou kabeláží) kategorie 5 s nestíněnou kabeláží, shodně, jako stávající část tohoto rozvodu v areálu. A Telekomunikační vývody Telekomunikační vývody (účastnické zásuvky) jsou řešeny zásuvkami 2xRJ 45, které jsou rozmístěny u nových zařízení rozvodu elektronického pořadníkového systému, které potřebují napojení datové sítě. Dvojzásuvky rozvodu univerzální kabelové sítě (tzv. strukturované kabeláže) se předpokládají ve všech tiskáren pořadníků, a LCD monitorů zobrazení pořadníku. U ostatních zařízení (klientské stanice pro SW pořadníků a server) budou využity stávající dvojzásuvky RJ45. Další dvojzásuvky RJ45 budou osazeny v řešených prostorech na dalších místech určených investorem. TEXTOVÁ Č ÁST 8

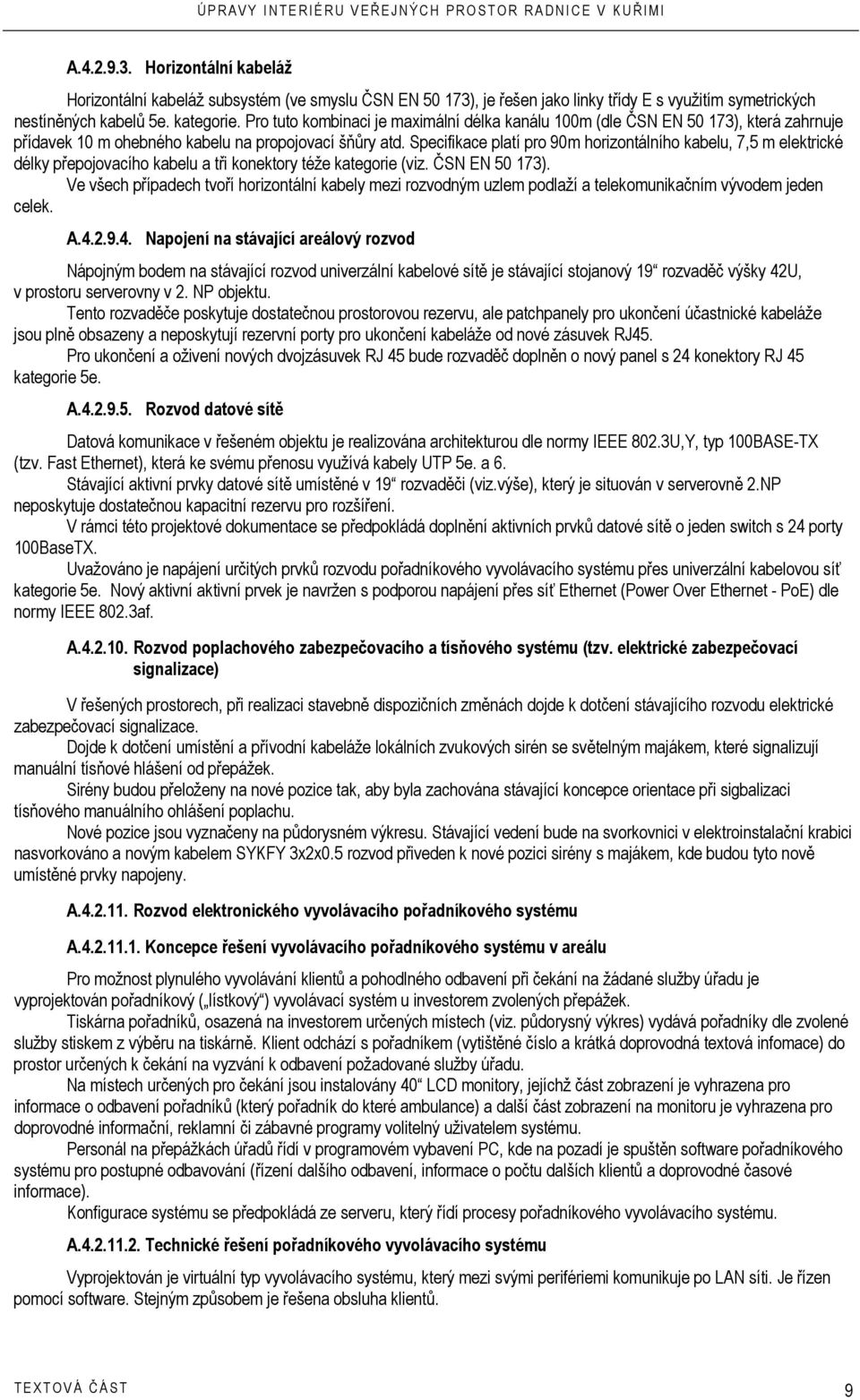

9 A Horizontální kabeláž Horizontální kabeláž subsystém (ve smyslu ČSN EN ), je řešen jako linky třídy E s využitím symetrických nestíněných kabelů 5e. kategorie. Pro tuto kombinaci je maximální délka kanálu 100m (dle ČSN EN ), která zahrnuje přídavek 10 m ohebného kabelu na propojovací šňůry atd. Specifikace platí pro 90m horizontálního kabelu, 7,5 m elektrické délky přepojovacího kabelu a tři konektory téže kategorie (viz. ČSN EN ). Ve všech případech tvoří horizontální kabely mezi rozvodným uzlem podlaží a telekomunikačním vývodem jeden celek. A Napojení na stávající areálový rozvod Nápojným bodem na stávající rozvod univerzální kabelové sítě je stávající stojanový 19 rozvaděč výšky 42U, v prostoru serverovny v 2. NP objektu. Tento rozvaděče poskytuje dostatečnou prostorovou rezervu, ale patchpanely pro ukončení účastnické kabeláže jsou plně obsazeny a neposkytují rezervní porty pro ukončení kabeláže od nové zásuvek RJ45. Pro ukončení a oživení nových dvojzásuvek RJ 45 bude rozvaděč doplněn o nový panel s 24 konektory RJ 45 kategorie 5e. A Rozvod datové sítě Datová komunikace v řešeném objektu je realizována architekturou dle normy IEEE 802.3U,Y, typ 100BASE-TX (tzv. Fast Ethernet), která ke svému přenosu využívá kabely UTP 5e. a 6. Stávající aktivní prvky datové sítě umístěné v 19 rozvaděči (viz.výše), který je situován v serverovně 2.NP neposkytuje dostatečnou kapacitní rezervu pro rozšíření. V rámci této projektové dokumentace se předpokládá doplnění aktivních prvků datové sítě o jeden switch s 24 porty 100BaseTX. Uvažováno je napájení určitých prvků rozvodu pořadníkového vyvolávacího systému přes univerzální kabelovou síť kategorie 5e. Nový aktivní aktivní prvek je navržen s podporou napájení přes síť Ethernet (Power Over Ethernet - PoE) dle normy IEEE 802.3af. A Rozvod poplachového zabezpečovacího a tísňového systému (tzv. elektrické zabezpečovací signalizace) V řešených prostorech, při realizaci stavebně dispozičních změnách dojde k dotčení stávajícího rozvodu elektrické zabezpečovací signalizace. Dojde k dotčení umístění a přívodní kabeláže lokálních zvukových sirén se světelným majákem, které signalizují manuální tísňové hlášení od přepážek. Sirény budou přeloženy na nové pozice tak, aby byla zachována stávající koncepce orientace při sigbalizaci tísňového manuálního ohlášení poplachu. Nové pozice jsou vyznačeny na půdorysném výkresu. Stávající vedení bude na svorkovnici v elektroinstalační krabici nasvorkováno a novým kabelem SYKFY 3x2x0.5 rozvod přiveden k nové pozici sirény s majákem, kde budou tyto nově umístěné prvky napojeny. A Rozvod elektronického vyvolávacího pořadníkového systému A Koncepce řešení vyvolávacího pořadníkového systému v areálu Pro možnost plynulého vyvolávání klientů a pohodlného odbavení při čekání na žádané služby úřadu je vyprojektován pořadníkový ( lístkový ) vyvolávací systém u investorem zvolených přepážek. Tiskárna pořadníků, osazená na investorem určených místech (viz. půdorysný výkres) vydává pořadníky dle zvolené služby stiskem z výběru na tiskárně. Klient odchází s pořadníkem (vytištěné číslo a krátká doprovodná textová infomace) do prostor určených k čekání na vyzvání k odbavení požadované služby úřadu. Na místech určených pro čekání jsou instalovány 40 LCD monitory, jejíchž část zobrazení je vyhrazena pro informace o odbavení pořadníků (který pořadník do které ambulance) a další část zobrazení na monitoru je vyhrazena pro doprovodné informační, reklamní či zábavné programy volitelný uživatelem systému. Personál na přepážkách úřadů řídí v programovém vybavení PC, kde na pozadí je spuštěn software pořadníkového systému pro postupné odbavování (řízení dalšího odbavení, informace o počtu dalších klientů a doprovodné časové informace). Konfigurace systému se předpokládá ze serveru, který řídí procesy pořadníkového vyvolávacího systému. A Technické řešení pořadníkového vyvolávacího systému Vyprojektován je virtuální typ vyvolávacího systému, který mezi svými perifériemi komunikuje po LAN síti. Je řízen pomocí software. Stejným způsobem je řešena obsluha klientů. TEXTOVÁ Č ÁST 9

10 Tímto řešením je v maximální míře využita univerzální kabelová síť (tzv. strukturované kabeláž) v objektu, bez nutnosti doplnění vlastní systémové kabeláže. Pro odbavení jsou využity PC stanice a není potřeba dalších hardwarových dílů. A Řídící aplikace Je softwarová aplikace, která umožňuje sledovat aktuální stav ve vyvolávacím systému, prohlížet události z jeho provozu a vytvářet statistické výstupy. Tato aplikace je spuštěná na serveru. Dle požadavku správce datové sítě budou využity rezervní kapacity stávajícího serveru v objektu, který je situován v 19 rozvaděči v 2.NP v místnosti serverovny. A Konfigurační klient Je softwarová aplikace, který umožňuje vzdálenou komunikací s řídící aplikací vyvolávacího systému. Slouží ke konfiguraci funkcí, umožňuje sledovat aktuální stav ve vyvolávacím systému, prohlížet události z jeho provozu a vytvářet statistické výstupy. A Licence přepážkové aplikace Je rovněž softwarová aplikace. Slouží pro zadávání požadavků obsluhujícího, zobrazování údajů a obsluhu doplňujících funkcí. Instalována je na všech pracovních PC obslužných pracovišť (přepážek), odkud je postupována elektronická fronta pořadníků. A Hlavní displej LCD Hlavní displej ve vyvolávacím systému zobrazuje pořadová čísla aktuálně volaných klientů, zobrazuje čísla přepážek na které jsou klienti voláni, zobrazuje historii volaných klientů a usnadňuje orientaci v prostoru zobrazením směrových šipek Připojení do systému přes lokální datovou síť architektury 100BaseTX, napájení přes datovou síť (Power Over Ethernet - PoE) dle normy IEEE 802.3af. Umístění je vyznačeno na půdorysných výkresech. A Termotiskárna Tiskárna ve vyvolávacím systému výdává pořadové lístky s pořadovými čísly a dalšími, volitelnými údaji. Připojení do systému přes lokální datovou síť architektury 100BaseTX, napájení přes datovou síť (Power Over Ethernet - PoE) dle normy IEEE 802.3af. Umístění je vyznačeno na půdorysných výkresech. TEXTOVÁ Č ÁST 10
