Zadání oprav MK 2011 ve Vrbně pod Pradědem. Část 001 (schodišťové stupně na stezce u zahrádkářské osady)

Transkript

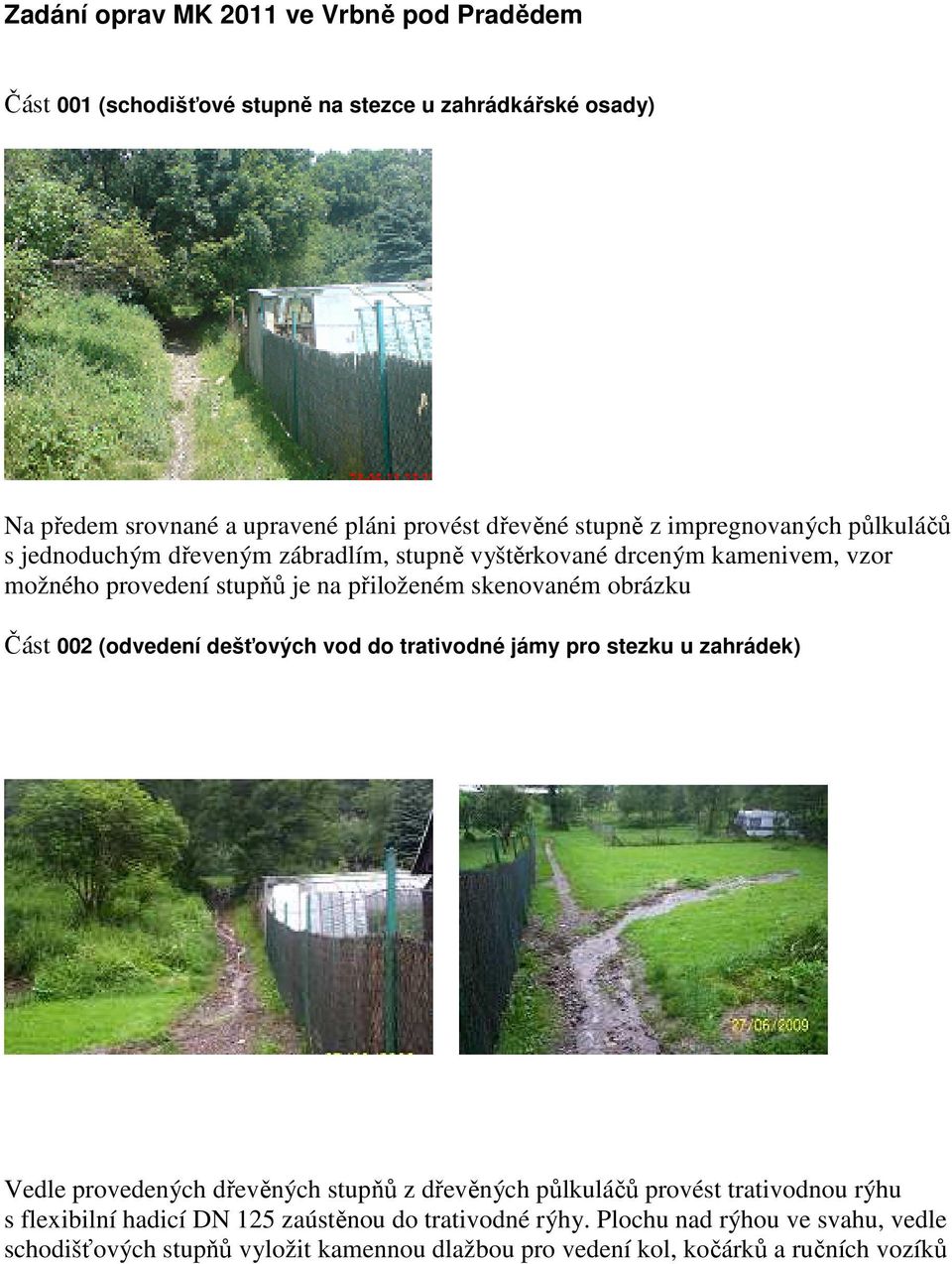

1 Zadání oprav MK 2011 ve Vrbně pod Pradědem Část 001 (schodišťové stupně na stezce u zahrádkářské osady) Na předem srovnané a upravené pláni provést dřevěné stupně z impregnovaných půlkuláčů s jednoduchým dřeveným zábradlím, stupně vyštěrkované drceným kamenivem, vzor možného provedení stupňů je na přiloženém skenovaném obrázku Část 002 (odvedení dešťových vod do trativodné jámy pro stezku u zahrádek) Vedle provedených dřevěných stupňů z dřevěných půlkuláčů provést trativodnou rýhu s flexibilní hadicí DN 125 zaústěnou do trativodné rýhy. Plochu nad rýhou ve svahu, vedle schodišťových stupňů vyložit kamennou dlažbou pro vedení kol, kočárků a ručních vozíků

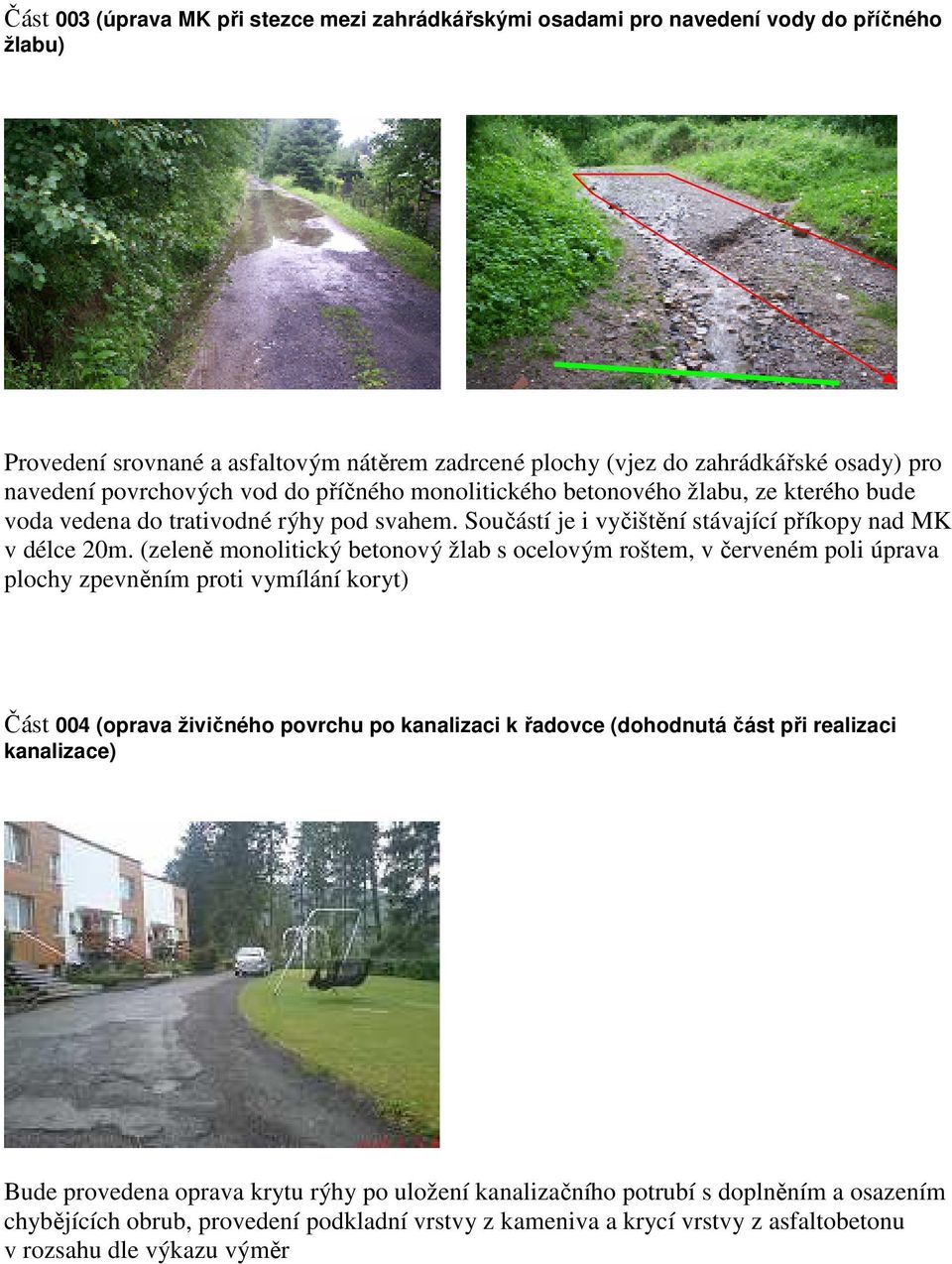

2 Část 003 (úprava MK při stezce mezi zahrádkářskými osadami pro navedení vody do příčného žlabu) Provedení srovnané a asfaltovým nátěrem zadrcené plochy (vjez do zahrádkářské osady) pro navedení povrchových vod do příčného monolitického betonového žlabu, ze kterého bude voda vedena do trativodné rýhy pod svahem. Součástí je i vyčištění stávající příkopy nad MK v délce 20m. (zeleně monolitický betonový žlab s ocelovým roštem, v červeném poli úprava plochy zpevněním proti vymílání koryt) Část 004 (oprava živičného povrchu po kanalizaci k řadovce (dohodnutá část při realizaci kanalizace) Bude provedena oprava krytu rýhy po uložení kanalizačního potrubí s doplněním a osazením chybějících obrub, provedení podkladní vrstvy z kameniva a krycí vrstvy z asfaltobetonu v rozsahu dle výkazu výměr

3 Část 005 (oprava povrchu chodníku pod obchodním centrem - odstraněním propadlých míst (litý asfalt)) Bude provedeno odstranění krytu i podkladu propadlých a zvrásněných míst v rozsahu cca 16m délky, dále dle výkazu výměr. Propadlé obruby budou vyrovnány ve spádu, do nich bude proveden podklad ze ŠD a asfaltobetonový kryt Část 006 (úprava plochy pro stání kontejneru TS a spojovací chodník u č.p. 509 Nám. Sv. Michala) Provedení nájezdu pro Avii k naložení kontejneru u domu č.p. 509 nám. Sv. Michala nájezd z ul. Jiráskova. Odtěžení plochy pro konstrukci skladby vozovky s napojením na chodník, který bude pokračovat kolem domu č. p Skladba vrstev, dle výkazu výměr, bude sevřena nově osazenými vybouranými a vybranými betonovými obrubníky, osazenými do betonu, krycí vrstva z asfaltobetonu. Pozor na přítomnost podzemních sítí! Provedení chodníku za č.p. 509 Nám. Sv. Michala navazující na příjezdovou plochu pro Avii k odvozu kontejneru. Betonovou dlažbu a obrubníky vyberou pracovníci města veřejná služba, před zahájením prací. Chybějící dlaždice a obruby dodat nové, předpoklad nového množství dle výkazu výměry

4 Část 007 (prodloužení zpevněné plochy autobusové zastávky Dřevokombinát MK Jesenická) Rozšíření zpevněné plochy pro nástup a výstup z autobusů, přeložením označníku vybourání stávajících obrub a jejich nové osazení a provedení podkladu pod zámkovou dlažbu a položení zámkové dlažby v rozsahu dle výkazu výměr Část 008 (oprava chodníků u BD č.p MK Sadová) obr. č.p. 436 obr. č.p. 437

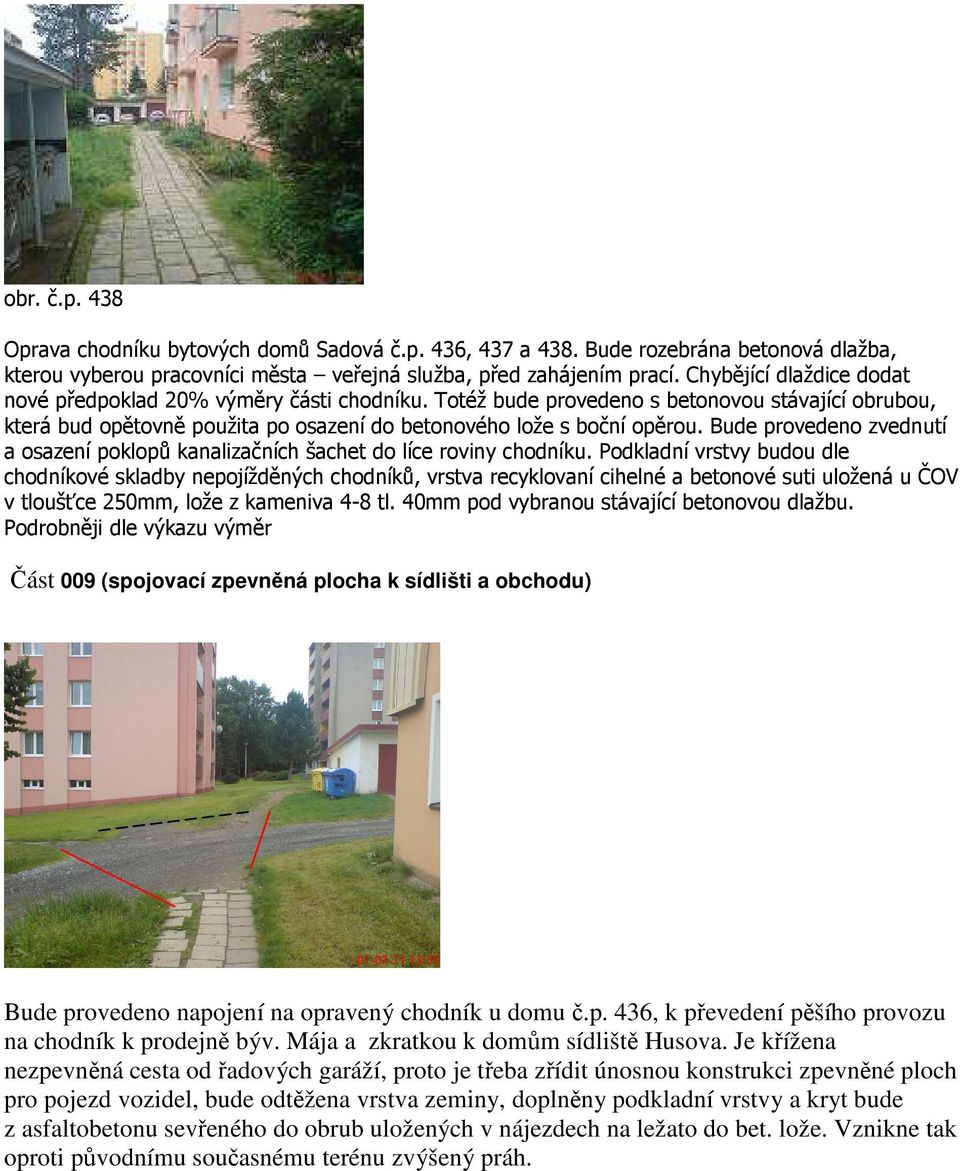

5 obr. č.p. 438 Oprava chodníku bytových domů Sadová č.p. 436, 437 a 438. Bude rozebrána betonová dlažba, kterou vyberou pracovníci města veřejná služba, před zahájením prací. Chybějící dlaždice dodat nové předpoklad 20% výměry části chodníku. Totéž bude provedeno s betonovou stávající obrubou, která bud opětovně použita po osazení do betonového lože s boční opěrou. Bude provedeno zvednutí a osazení poklopů kanalizačních šachet do líce roviny chodníku. Podkladní vrstvy budou dle chodníkové skladby nepojížděných chodníků, vrstva recyklovaní cihelné a betonové suti uložená u ČOV v tloušťce 250mm, lože z kameniva 4-8 tl. 40mm pod vybranou stávající betonovou dlažbu. Podrobněji dle výkazu výměr Část 009 (spojovací zpevněná plocha k sídlišti a obchodu) Bude provedeno napojení na opravený chodník u domu č.p. 436, k převedení pěšího provozu na chodník k prodejně býv. Mája a zkratkou k domům sídliště Husova. Je křížena nezpevněná cesta od řadových garáží, proto je třeba zřídit únosnou konstrukci zpevněné ploch pro pojezd vozidel, bude odtěžena vrstva zeminy, doplněny podkladní vrstvy a kryt bude z asfaltobetonu sevřeného do obrub uložených v nájezdech na ležato do bet. lože. Vznikne tak oproti původnímu současnému terénu zvýšený práh.

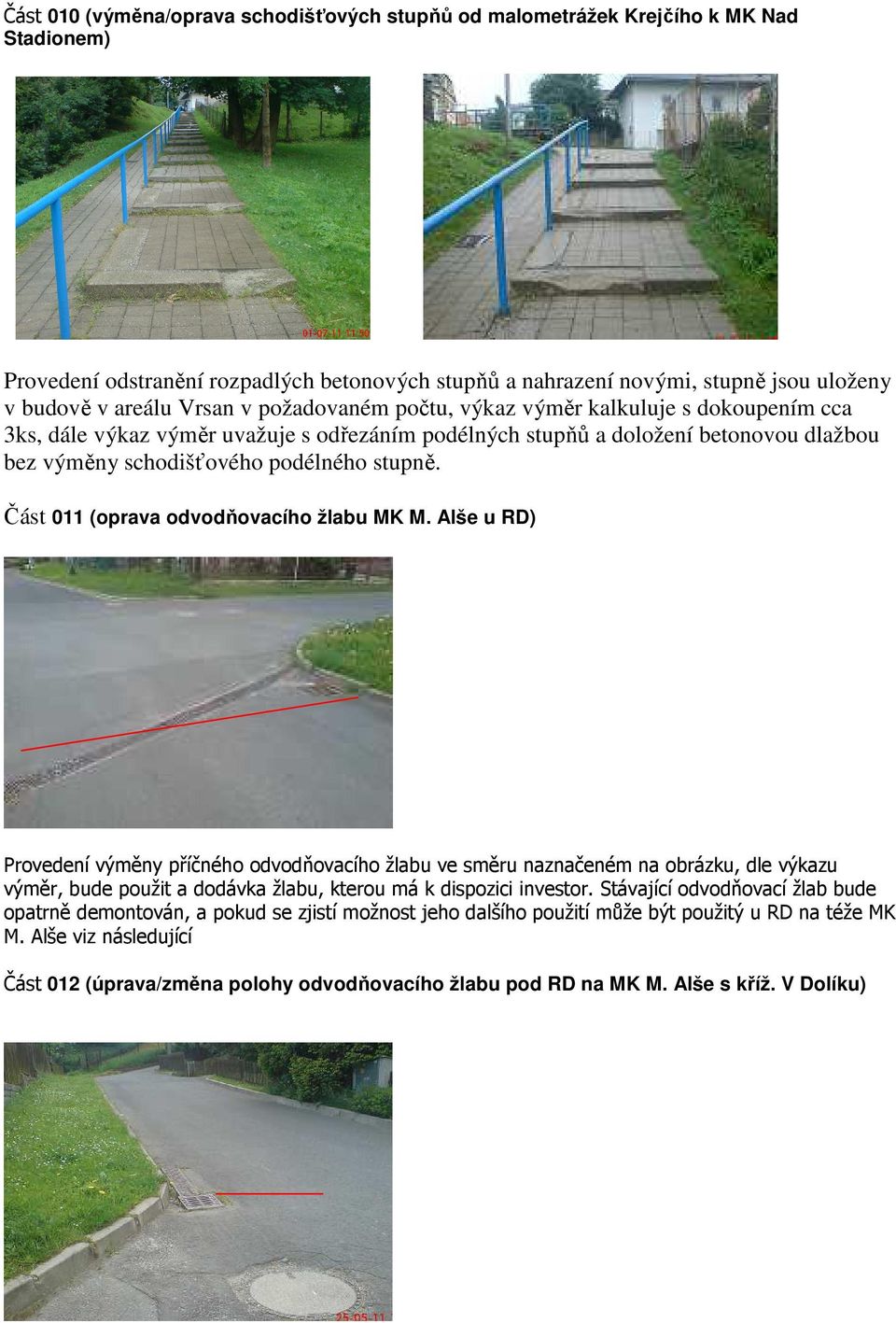

6 Část 010 (výměna/oprava schodišťových stupňů od malometrážek Krejčího k MK Nad Stadionem) Provedení odstranění rozpadlých betonových stupňů a nahrazení novými, stupně jsou uloženy v budově v areálu Vrsan v požadovaném počtu, výkaz výměr kalkuluje s dokoupením cca 3ks, dále výkaz výměr uvažuje s odřezáním podélných stupňů a doložení betonovou dlažbou bez výměny schodišťového podélného stupně. Část 011 (oprava odvodňovacího žlabu MK M. Alše u RD) Provedení výměny příčného odvodňovacího žlabu ve směru naznačeném na obrázku, dle výkazu výměr, bude použit a dodávka žlabu, kterou má k dispozici investor. Stávající odvodňovací žlab bude opatrně demontován, a pokud se zjistí možnost jeho dalšího použití může být použitý u RD na téže MK M. Alše viz následující Část 012 (úprava/změna polohy odvodňovacího žlabu pod RD na MK M. Alše s kříž. V Dolíku)

7 u MK Mikoláše Alše rozebrat stávající sestavu uliční vpusti a odvodňovacího žlabu, Pokud se podaří zachovat tělo (korpus) tohoto odvodňovacího žlabu nebo z demontovaného žlabu na téže MK u RD na křiž. MK M. Alše a Palackého pak tyto použít a položit je v délce 1,5m příčně ve naznačeném směru. Část 013 (vjezdy k nemovitostem na MK Palackého III. po zvýšení nivelety komunik, dohody) Bude proveden sjezd z MK Palackého v provedení zámkové dlažby sevřené do betonových obrub s podkladními vrstvami jen v části veřejného pozemku (ve vlastnictví města dále viz výkaz výměr) Pro RD budou provedeny 4 schodišťové stupně, pro RD je zpracován návrh řešení vyrovnávací rampy vstupu a MK. Je dohoda, že majitel tohoto RD provedení části rampy na svém pozemku dojedná při realizaci s dodavatelem a sám tuto část dodavateli uhradí. Část 014 (výměna schodišťových stupňů na schodech MK Krejčího) Bude provedeno rozebrání stávajících dlaždic schodišťových stupňů, které jsou pod hranou ocel. konstrukce (nebezpečí zakopnutí) bude provedený nový podklad a osazena stávající dlažba 50/50cm s dořezáním nově nakoupených dlaždic pro vyplnění celé plochy nášlapného stupně. Dále bude po prověření funkčnosti a potřebě poklopu nad stávající šachtou toto místo zabetonované k vytvoření bezpečného schodišťového stupně viz výkaz výměr

8 Část 015 (oprava živičných povrchů Sadová a Bezručova, Dvořákova) obr. Sadová poklopy obr. Sadová poklopy obr. Palackého obr. Palackého hrana u RD

9 obr. defekty Sadová obr. defekt Bezručova obr. porucha vodovodu Dvořákova V této části vad a poruch na MK, které jsou více než jiné chráněny je nutno opravit místa velkoplošnou úpravou pomoci finišeru (kromě defektů na Sadové a Bezdušové kde dojde jen k opravě pásu v šíři do 0,5 m resp 1,0x1,0m). Poklopy usadí pevně a do roviny líce komunikace správce vodovodu a kanalizace města. Ostatní místa budou vyřezána na celou šířku vozovky, bude podle skladby vrstev provedeno doplnění štěrkových podkladů provedení obalovaného kameniva tl 40mm a asfaltobetonový kryt tl. 60mm s ošetřením spár horkou asfaltovou zálivkou. U poruchy MK Palackého před RD Štěpánek(nevím proč se opakovaně zvedá kryt do boulí a praská) bude tento usek k předlažbě odstraněn do hloubky min. 300mm pláň bude zhutněna a ev. opatřena geotextilií (není ve výkazu výměr) potom bude proveden důkladně zhutněný podklad ze štěrkodrti a skladba asfaltobetonového koberce do líce roviny komunikace. Spáry budou ošetřeny horkou zálivkou Část 016 (oprava připevnění rámu příčné vpustě v Dolíku) Tato část nese dle výkaz výměr nespecifikovanou vadu v podobě u volnění rámu v naznačené části. Je nutno tuto část vyříznou, popř. navrtat a zpevnit např. ocel tyčí a k ní rám řádně přivařit. Odkrytá místa zapravit vysoko pevnostním cementovým potěrem nebo asfaltovou směsí Praskliny, zelená šipka ošetřit horkou asfaltovou zálivkou

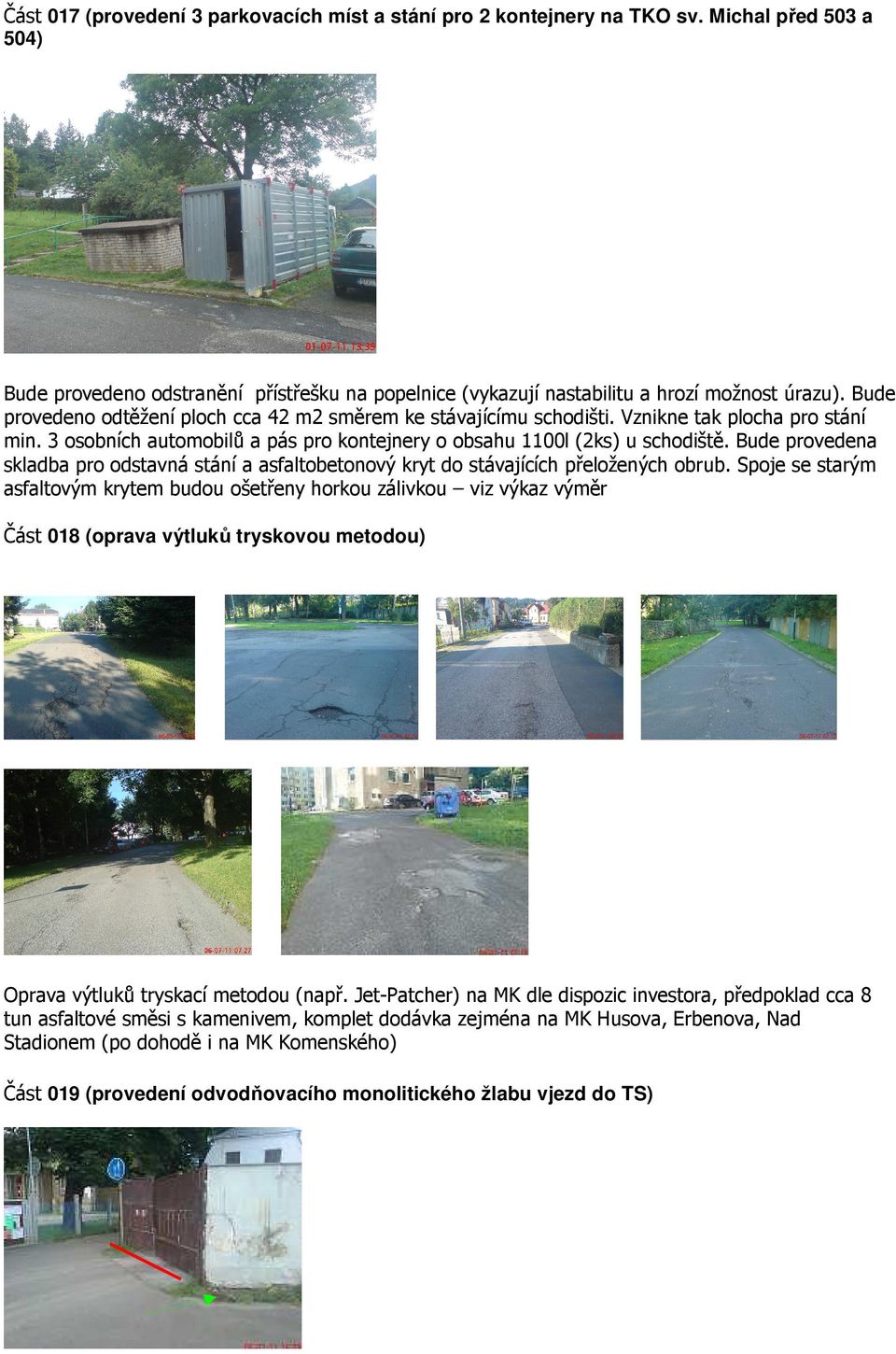

10 Část 017 (provedení 3 parkovacích míst a stání pro 2 kontejnery na TKO sv. Michal před 503 a 504) Bude provedeno odstranění přístřešku na popelnice (vykazují nastabilitu a hrozí možnost úrazu). Bude provedeno odtěžení ploch cca 42 m2 směrem ke stávajícímu schodišti. Vznikne tak plocha pro stání min. 3 osobních automobilů a pás pro kontejnery o obsahu 1100l (2ks) u schodiště. Bude provedena skladba pro odstavná stání a asfaltobetonový kryt do stávajících přeložených obrub. Spoje se starým asfaltovým krytem budou ošetřeny horkou zálivkou viz výkaz výměr Část 018 (oprava výtluků tryskovou metodou) Oprava výtluků tryskací metodou (např. Jet-Patcher) na MK dle dispozic investora, předpoklad cca 8 tun asfaltové směsi s kamenivem, komplet dodávka zejména na MK Husova, Erbenova, Nad Stadionem (po dohodě i na MK Komenského) Část 019 (provedení odvodňovacího monolitického žlabu vjezd do TS)

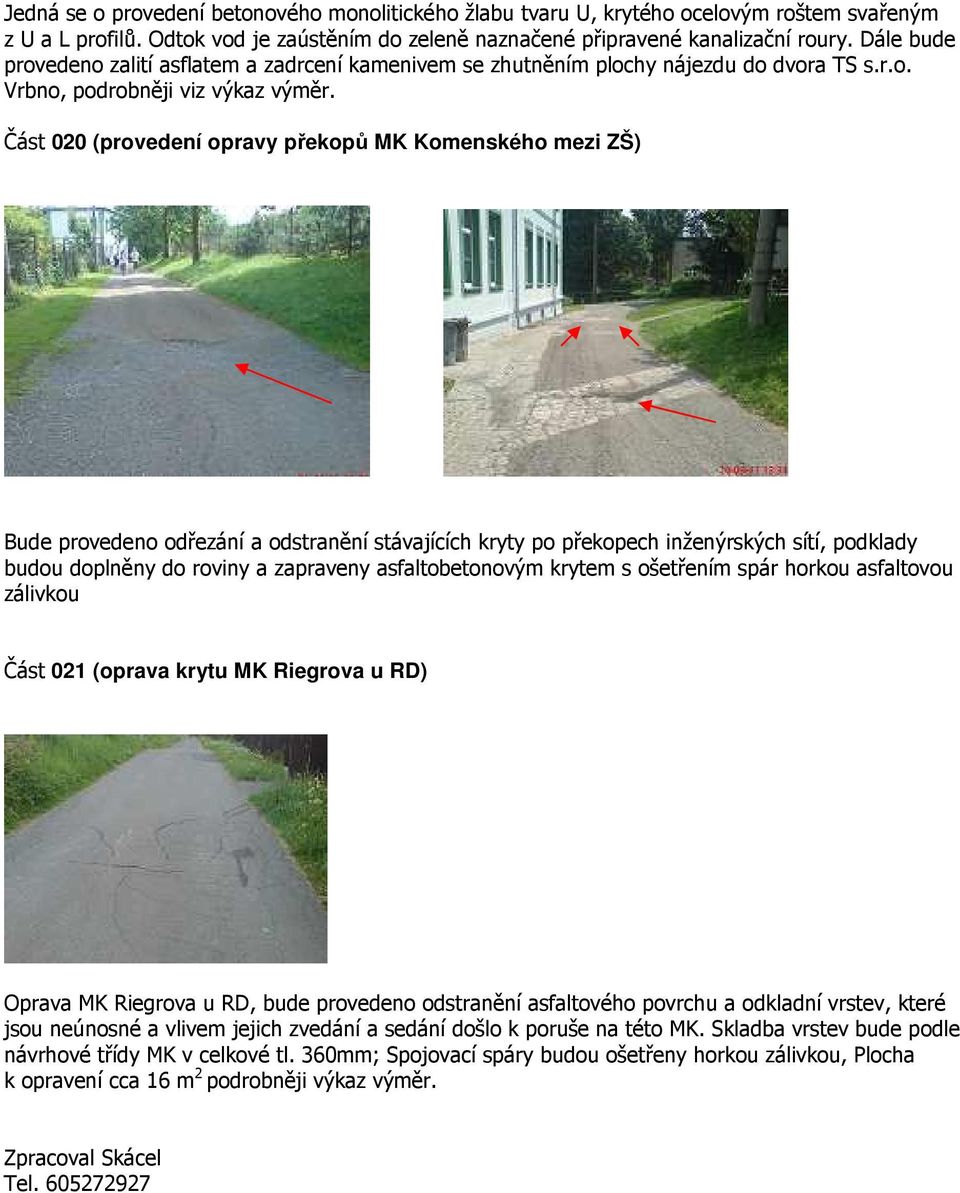

11 Jedná se o provedení betonového monolitického žlabu tvaru U, krytého ocelovým roštem svařeným z U a L profilů. Odtok vod je zaústěním do zeleně naznačené připravené kanalizační roury. Dále bude provedeno zalití asflatem a zadrcení kamenivem se zhutněním plochy nájezdu do dvora TS s.r.o. Vrbno, podrobněji viz výkaz výměr. Část 020 (provedení opravy překopů MK Komenského mezi ZŠ) Bude provedeno odřezání a odstranění stávajících kryty po překopech inženýrských sítí, podklady budou doplněny do roviny a zapraveny asfaltobetonovým krytem s ošetřením spár horkou asfaltovou zálivkou Část 021 (oprava krytu MK Riegrova u RD) Oprava MK Riegrova u RD, bude provedeno odstranění asfaltového povrchu a odkladní vrstev, které jsou neúnosné a vlivem jejich zvedání a sedání došlo k poruše na této MK. Skladba vrstev bude podle návrhové třídy MK v celkové tl. 360mm; Spojovací spáry budou ošetřeny horkou zálivkou, Plocha k opravení cca 16 m 2 podrobněji výkaz výměr. Zpracoval Skácel Tel
