1 REVITALIZACE CENTRA OBCE BŘEZOLUPY 2012 Investor OBEC BŘEZOLUPY Datum 06/2012 aktualizace pro 32. výzvu ROP zpracoval ing.petr Kukla, starosta obce, obsah TECHNICKÁ ZPRÁVA + GRAFICKÉ PŘÍLOHY Číslo paré : 1 str. 1 z 9

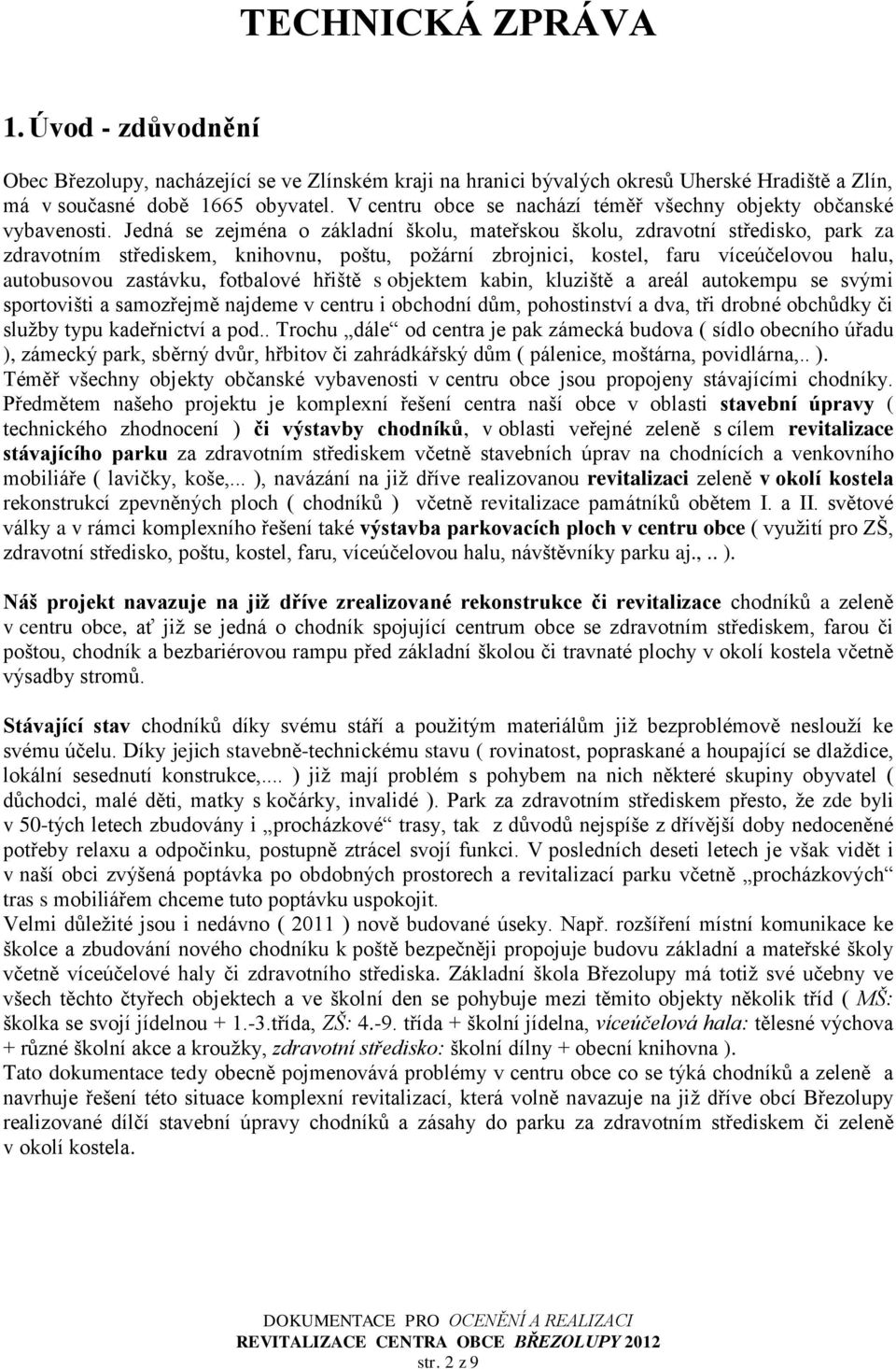

2 TECHNICKÁ ZPRÁVA 1. Úvod - zdůvodnění Obec Březolupy, nacházející se ve Zlínském kraji na hranici bývalých okresů Uherské Hradiště a Zlín, má v současné době 1665 obyvatel. V centru obce se nachází téměř všechny objekty občanské vybavenosti. Jedná se zejména o základní školu, mateřskou školu, zdravotní středisko, park za zdravotním střediskem, knihovnu, poštu, požární zbrojnici, kostel, faru víceúčelovou halu, autobusovou zastávku, fotbalové hřiště s objektem kabin, kluziště a areál autokempu se svými sportovišti a samozřejmě najdeme v centru i obchodní dům, pohostinství a dva, tři drobné obchůdky či služby typu kadeřnictví a pod.. Trochu dále od centra je pak zámecká budova ( sídlo obecního úřadu ), zámecký park, sběrný dvůr, hřbitov či zahrádkářský dům ( pálenice, moštárna, povidlárna,.. ). Téměř všechny objekty občanské vybavenosti v centru obce jsou propojeny stávajícími chodníky. Předmětem našeho projektu je komplexní řešení centra naší obce v oblasti stavební úpravy ( technického zhodnocení ) či výstavby chodníků, v oblasti veřejné zeleně s cílem revitalizace stávajícího parku za zdravotním střediskem včetně stavebních úprav na chodnících a venkovního mobiliáře ( lavičky, koše,... ), navázání na již dříve realizovanou revitalizaci zeleně v okolí kostela rekonstrukcí zpevněných ploch ( chodníků ) včetně revitalizace památníků obětem I. a II. světové války a v rámci komplexního řešení také výstavba parkovacích ploch v centru obce ( využití pro ZŠ, zdravotní středisko, poštu, kostel, faru, víceúčelovou halu, návštěvníky parku aj.,.. ). Náš projekt navazuje na již dříve zrealizované rekonstrukce či revitalizace chodníků a zeleně v centru obce, ať již se jedná o chodník spojující centrum obce se zdravotním střediskem, farou či poštou, chodník a bezbariérovou rampu před základní školou či travnaté plochy v okolí kostela včetně výsadby stromů. Stávající stav chodníků díky svému stáří a použitým materiálům již bezproblémově slouží ke svému účelu. Díky jejich stavebně-technickému stavu ( rovinatost, popraskané a houpající se dlaždice, lokální sesednutí konstrukce,... ) již mají problém s pohybem na nich některé skupiny obyvatel ( důchodci, malé děti, matky s kočárky, invalidé ). Park za zdravotním střediskem přesto, že zde byli v 50-tých letech zbudovány i procházkové trasy, tak z důvodů jspíše z dřívější doby doceněné potřeby relaxu a odpočinku, postupně ztrácel svojí funkci. V posledních deseti letech je však vidět i v naší obci zvýšená poptávka po obdobných prostorech a revitalizací parku včetně procházkových tras s mobiliářem chceme tuto poptávku uspokojit. Velmi důležité jsou i dávno ( 2011 ) nově budované úseky. Např. rozšíření místní komunikace ke školce a zbudování nového chodníku k poště bezpečněji propojuje budovu základní a mateřské školy včetně víceúčelové haly či zdravotního střediska. Základní škola Březolupy má totiž své učebny ve všech těchto čtyřech objektech a ve školní den se pohybuje mezi těmito objekty několik tříd ( MŠ: školka se svojí jídelnou třída, ZŠ: třída + školní jídelna, víceúčelová hala: tělesné výchova + různé školní akce a kroužky, zdravotní středisko: školní dílny + obecní knihovna ). Tato dokumentace tedy obecně pojmenovává problémy v centru obce co se týká chodníků a zeleně a navrhuje řešení této situace komplexní revitalizací, která volně navazuje na již dříve obcí Březolupy realizované dílčí stavební úpravy chodníků a zásahy do parku za zdravotním střediskem či zeleně v okolí kostela. str. 2 z 9

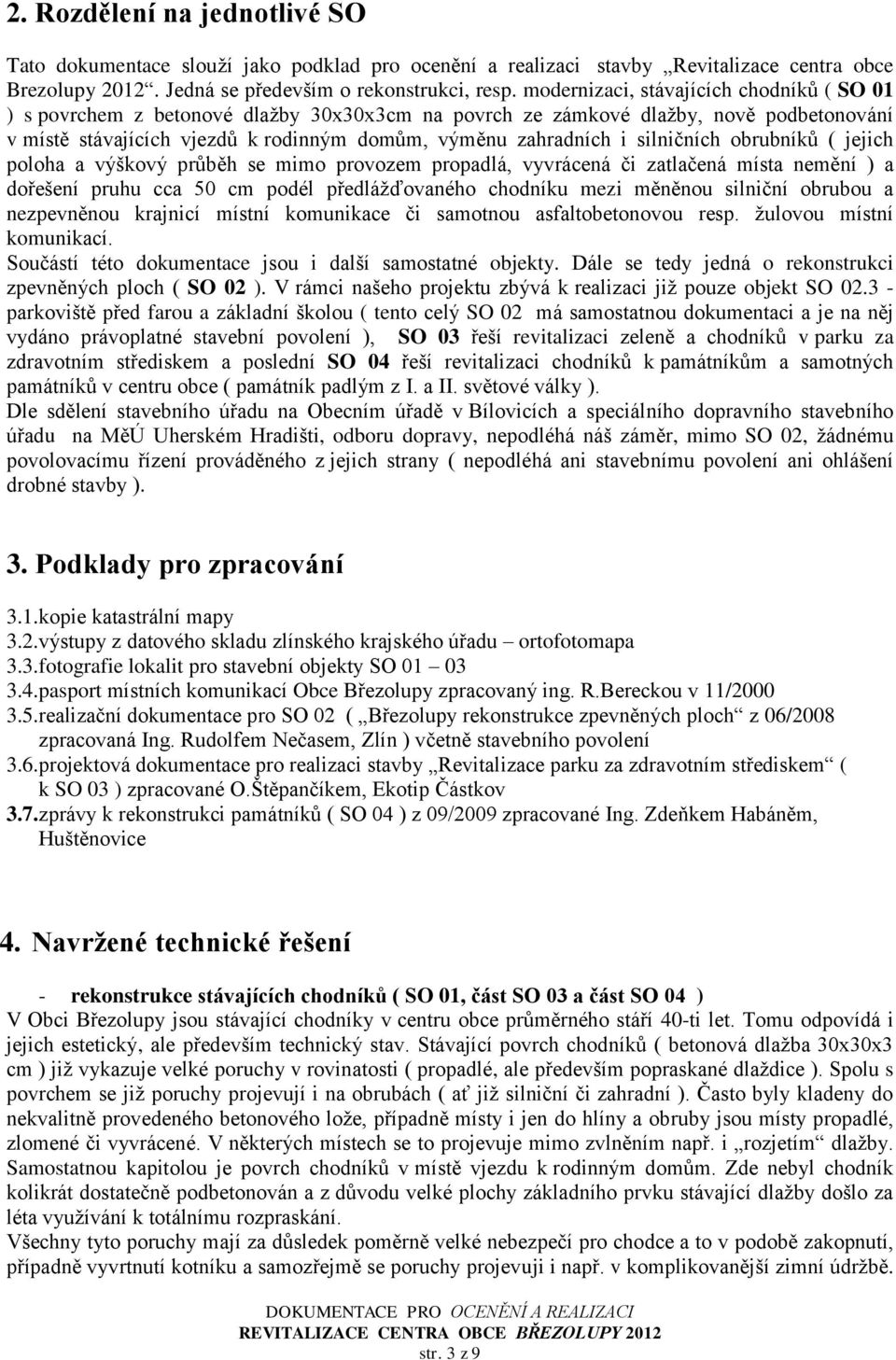

3 2. Rozdělení na jednotlivé SO Tato dokumentace slouží jako podklad pro ocenění a realizaci stavby Revitalizace centra obce Brezolupy Jedná se především o rekonstrukci, resp. modernizaci, stávajících chodníků ( SO 01 ) s povrchem z betonové dlažby 30x30x3cm na povrch ze zámkové dlažby, nově podbetonování v místě stávajících vjezdů k rodinným domům, výměnu zahradních i silničních obrubníků ( jejich poloha a výškový průběh se mimo provozem propadlá, vyvrácená či zatlačená místa mění ) a dořešení pruhu cca 50 cm podél předlážďovaného chodníku mezi měněnou silniční obrubou a zpevněnou krajnicí místní komunikace či samotnou asfaltobetonovou resp. žulovou místní komunikací. Součástí této dokumentace jsou i další samostatné objekty. Dále se tedy jedná o rekonstrukci zpevněných ploch ( SO 02 ). V rámci našeho projektu zbývá k realizaci již pouze objekt SO parkoviště před farou a základní školou ( tento celý SO 02 má samostatnou dokumentaci a je na něj vydáno právoplatné stavební povolení ), SO 03 řeší revitalizaci zeleně a chodníků v parku za zdravotním střediskem a poslední SO 04 řeší revitalizaci chodníků k památníkům a samotných památníků v centru obce ( památník padlým z I. a II. světové války ). Dle sdělení stavebního úřadu na Obecním úřadě v Bílovicích a speciálního dopravního stavebního úřadu na MěÚ Uherském Hradišti, odboru dopravy, podléhá náš záměr, mimo SO 02, žádnému povolovacímu řízení prováděného z jejich strany ( podléhá ani stavebnímu povolení ani ohlášení drobné stavby ). 3. Podklady pro zpracování 3.1.kopie katastrální mapy 3.2.výstupy z datového skladu zlínského krajského úřadu ortofotomapa 3.3.fotografie lokalit pro stavební objekty SO pasport místních komunikací Obce Březolupy zpracovaný ing. R.Bereckou v 11/ realizační dokumentace pro SO 02 ( Březolupy rekonstrukce zpevněných ploch z 06/2008 zpracovaná Ing. Rudolfem Nečasem, Zlín ) včetně stavebního povolení 3.6.projektová dokumentace pro realizaci stavby Revitalizace parku za zdravotním střediskem ( k SO 03 ) zpracované O.Štěpančíkem, Ekotip Částkov 3.7.zprávy k rekonstrukci památníků ( SO 04 ) z 09/2009 zpracované Ing. Zdeňkem Habáněm, Huštěnovice 4. Navržené technické řešení - rekonstrukce stávajících chodníků ( SO 01, část SO 03 a část SO 04 ) V Obci Březolupy jsou stávající chodníky v centru obce průměrného stáří 40-ti let. Tomu odpovídá i jejich estetický, ale především technický stav. Stávající povrch chodníků ( betonová dlažba 30x30x3 cm ) již vykazuje velké poruchy v rovinatosti ( propadlé, ale především popraskané dlaždice ). Spolu s povrchem se již poruchy projevují i na obrubách ( ať již silniční či zahradní ). Často byly kladeny do kvalitně provedeného betonového lože, případně místy i jen do hlíny a obruby jsou místy propadlé, zlomené či vyvrácené. V některých místech se to projevuje mimo zvlněním např. i rozjetím dlažby. Samostatnou kapitolou je povrch chodníků v místě vjezdu k rodinným domům. Zde byl chodník kolikrát dostatečně podbetonován a z důvodu velké plochy základního prvku stávající dlažby došlo za léta využívání k totálnímu rozpraskání. Všechny tyto poruchy mají za důsledek poměrně velké bezpečí pro chodce a to v podobě zakopnutí, případně vyvrtnutí kotníku a samozřejmě se poruchy projevuji i např. v komplikovanější zimní údržbě. str. 3 z 9

4 Většina chodníků se nachází podél místních komunikací a v takovém případě může i obyčejné zakopnutí skončit daleko tragičtěji, ž jen nějakou tou odřeninou. Především tedy z těchto důvodů, a lze pominout samozřejmě ani důvody estetické, řeší tato dokumentace výměnu stávající dlažby za dlažbu novou ( tzv. zámkovou dlažbu ) spolu s obrubami, konstrukčními vrstvami, podbetonováním vjezdů a dořešením styku obrubníku chodníku s místní komunikací či zelení. Obecně tedy u všech chodníků revitalizovaných v rámci SO 01, SO 03 a SO 04 dojde k jejich rozebrání ( dlažba, obruby, konstrukce pod dlažbou ( betony, štěrkopísek ), pás MK, zpevněné krajnice resp. zeleně podél obrubníků). Poté dojde k provedení drobných zemních prací tak, aby konstrukce pod nově pokládanou zámkovou dlažbu byla dostačující a splňovala podmínky pro únosnost provozu nad ní, v místě vjezdu i podbetonována. Zemní práce se předpokládají pod stávající konstrukce do hloubky průměrně 15 cm ( mocnost nové kce cm ). Lokálně, v místě ohrožení kořenového systému k chodníku přilehlých stromů ( především u objektu SO 03 ), může být mocnost jednotlivých konstrukcí zmenšena, případně může být navržená konstrukce nahrazena i jinou skladbou konstrukcí resp. jiným konstrukčním systémem ( např. ocelový rošt nad kořeny, vsyp hutněným pískem ( mlat ) a pod. ). Po provedení zemních prací budou nově zbudovány obrubníky do betonového lože, položeny nosné vrstvy ze štěrkodrtě, resp. z betonu případně dle potřeby vyztuženého železnou sítí, a položena zámková dlažba se zavibrováním. Pro sjednocení s materiálem ostatních chodníků v obci bude použita zámková dlažba tvarově typu I, H či tvarově obdobného typu s srazenou hranou, která vykazuje lepší vlastnosti, co se týká bezbariérového pohybu. V parku ( v rámci objektu SO 03 ) mohou být použity i jiné formáty a barvy ( např. žlutá čtvercová 5x5 cm bo i větší ). Mimo vjezdy bude zámková dlažba tl. 6cm šedé barvy, v pojížděných úsecích pro údržbu zeleně tl.8cm šedé barvy, ve vjezdech k RD tl. 8cm sjpíše červené barvy a v místech napojení chodníků na MK jako i v jiných, normou vyjmenovaných místech bude použita slepecká zámková dlažba. Podél nových obrubníků v místě kontaktu se stávající zelení, dojde k obnově zeleně v průměrné šířce 50 cm. Podél nových obrubníků, v místě kontaktu se stávající MK či jinou zpevněnou plochou, dojde i k obnově této plochy v průměrné šířce 50 cm. - rekonstrukce zpevněných ploch ( SO 02 ) Na tento stavební objekt je zpracována samostatná stavební dokumentace a bylo vydáno stavební povolení. Více k navrženému technickému řešení v této samostatné dokumentaci zpracované ing. Nečasem ( 3.5 ). Obecně se jedná o zbudování nového chodníku podél místní komunikace Dědina ( SO 02.1 ), rozšíření místní komunikace k mateřské škole ( SO 02.2 ) a parkoviště před farou a základní školou ( SO 02.3 ). SO 02.1 a SO 02.2 je již zbudován, součástí našeho projektu je pouze SO 02.3 parkoviště před farou a ZŠ. - revitalizace parku za zdravotním střediskem ( SO 03 ) V centru obce jsou dva dominantní parky a to zámecký park a park za zdravotním střediskem. Zámecký park prošel svou základní revitalizací v roce , revitalizace parku za zdravotním střediskem je součástí této dokumentace ( resp. tohoto záměru ). Základ revitalizace parku za zdravotním střediskem tvoří obnova centrálního chodníku parkem ( spojující centrum obce s hlavní autobusovou zastávkou ), obnova místy již zarostlých, na centrální chodník navazujících, chodníků v parku, obnova trávníku, kácení, zdravotní a bezpečnostní řezy na stávajících stromech a výsadba stromů nových. Způsob obnovy chodníků je řešen v jednom z předcházejících bodů. Obnova trávníku, odstranění a výsadba nových dřevin, výsadba trvalkových záhonů, zdravotní a bezpečnostní řezy na vzrostlých stromech, parkový mobiliář ( lavička, koše, stojan na kola,.. ) a jiné je řešeno v rámci dokumentace O.Štěpančíka - Ekotip ( viz 3.6 ). str. 4 z 9

5 - revitalizace památníků v centru obce ( SO 04 ) V centru obce se nacházejí celkem dva památníky. Jedná se o památník padlým z I. světové války a památník padlým z II. světové války. Tyto památníky jsou na chodníky resp. místní komunikaci napojeny svými chodníky. Způsob obnovy chodníků k památníkům je řešen v jednom z předcházejících bodů. Co se týká památníků samotných je jejich revitalizace tvořena mechanickým a chemickým čištěním, čištěném tlakovou vodou, doplnění kamenné masy restaurátorskými prostředky, zapravení do tvarů a ploch, vyretušování písma, lazurace a hydrofobní nátěr. Podrobněji viz. zprávy k rekonstrukci památníku ing. Habáně ( 3.7 ). 5. k jednotlivým stavebním objektům SO 01 - PŘEDLÁŽDĚNÍ STÁVAJÍCÍCH CHODNÍKŮ Tento stavební objekt se skládá z jednotlivých chodníků označených číselně SO 01.1 SO 01.5 jako podobjekty celého SO 01. SO 01.1 chodník na Drahy Není řešen tímto projektem SO 01.2 chodník k auto kempu je řešen tímto projektem pouze částečně v následujícím rozsahu : vzorový příčný řez: VPŘ 2 pozemek KN p.č.: 1 číslo v pasportu MK: 115 ( část ) délka chodníku: 119 bm plochy zámkové dlažby: 142,8 m2 šířka zeleného pásu: 0,5 m u 60bm počet vjezdů k RD: 2 ks průměrné délky 4bm k chodníku přilehlý: zelený pás x asfaltobeton SO 01.3 chodník pod Kaštany vzorový příčný řez: VPŘ 2 pozemek KN p.č.: 3505 číslo v pasportu MK: 106 ( část ) délka chodníku: 85 bm plochy zámkové dlažby: 102 m 2 šířka zeleného pásu: 0,5 m počet vjezdů k RD: 1 ks průměrné délky 4bm k chodníku přilehlý: zelený pás x asfaltobeton SO 01.4 chodník u MŠ Není řešen tímto projektem str. 5 z 9

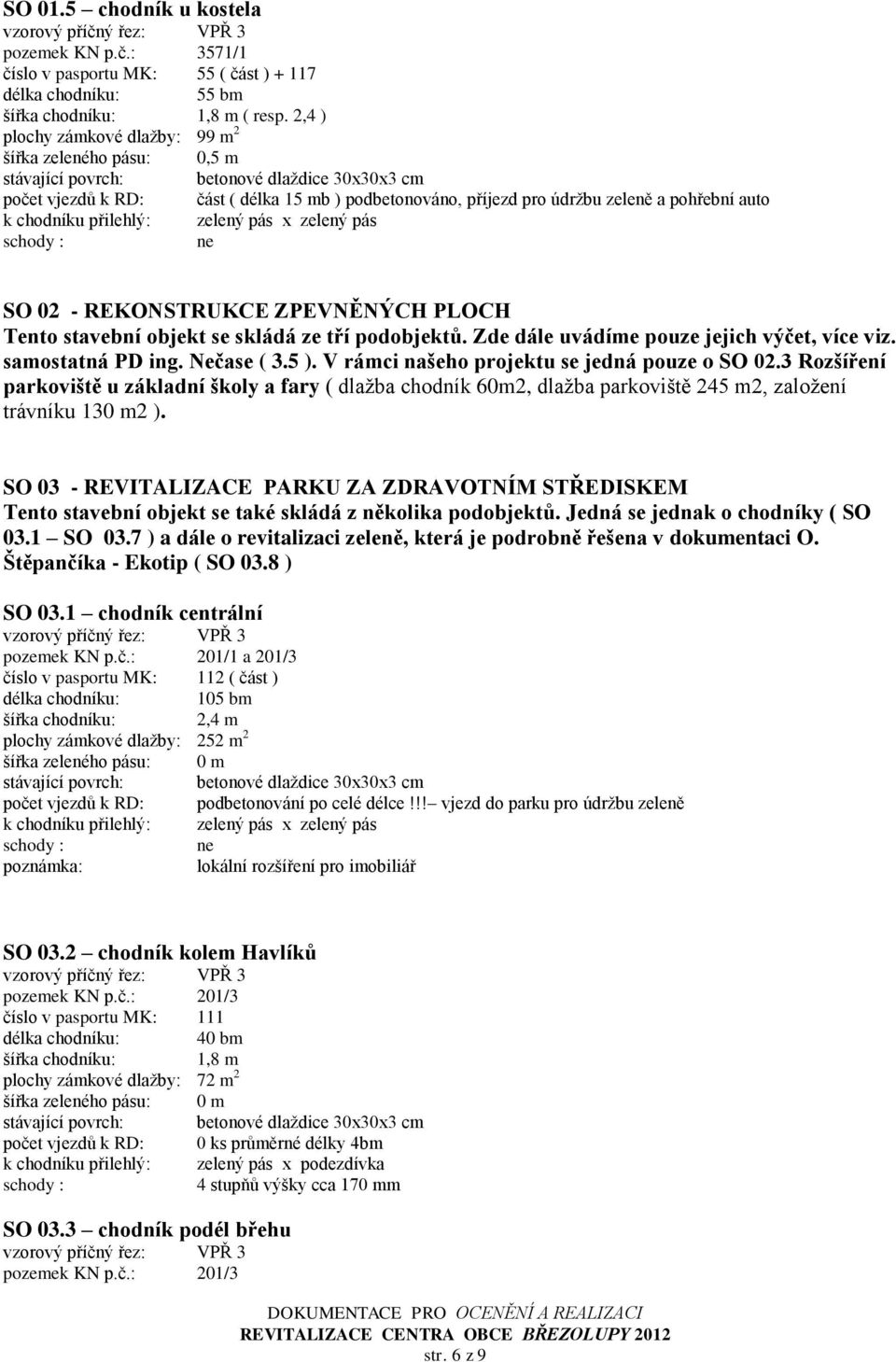

6 SO 01.5 chodník u kostela pozemek KN p.č.: 3571/1 číslo v pasportu MK: 55 ( část ) délka chodníku: 55 bm šířka chodníku: 1,8 m ( resp. 2,4 ) plochy zámkové dlažby: 99 m 2 šířka zeleného pásu: 0,5 m stávající povrch: počet vjezdů k RD: k chodníku přilehlý: betonové dlaždice 30x30x3 cm část ( délka 15 mb ) podbetonováno, příjezd pro údržbu zeleně a pohřební auto zelený pás x zelený pás SO 02 - REKONSTRUKCE ZPEVNĚNÝCH PLOCH Tento stavební objekt se skládá ze tří podobjektů. Zde dále uvádíme pouze jejich výčet, více viz. samostatná PD ing. Nečase ( 3.5 ). V rámci našeho projektu se jedná pouze o SO 02.3 Rozšíření parkoviště u základní školy a fary ( dlažba chodník 60m2, dlažba parkoviště 245 m2, založení trávníku 130 m2 ). SO 03 - REVITALIZACE PARKU ZA ZDRAVOTNÍM STŘEDISKEM Tento stavební objekt se také skládá z několika podobjektů. Jedná se jednak o chodníky ( SO 03.1 SO 03.7 ) a dále o revitalizaci zeleně, která je podrobně řešena v dokumentaci O. Štěpančíka - Ekotip ( SO 03.8 ) SO 03.1 chodník centrální pozemek KN p.č.: 201/1 a 201/3 číslo v pasportu MK: 112 ( část ) délka chodníku: 105 bm šířka chodníku: 2,4 m plochy zámkové dlažby: 252 m 2 počet vjezdů k RD: podbetonování po celé délce!!! vjezd do parku pro údržbu zeleně SO 03.2 chodník kolem Havlíků číslo v pasportu MK: 111 délka chodníku: 40 bm šířka chodníku: 1,8 m plochy zámkové dlažby: 72 m 2 k chodníku přilehlý: zelený pás x podezdívka 4 stupňů výšky cca 170 mm SO 03.3 chodník podél břehu str. 6 z 9

7 číslo v pasportu MK: ní uveden délka chodníku: 70 bm plochy zámkové dlažby: 84 m 2 zarostlé trávou 5 stupňů výšky cca 170 mm SO 03.4 chodník příčný A a VPŘ 4 číslo v pasportu MK: 113 délka chodníku: 80 bm ( ) plochy zámkové dlažby: 96 m 2 zarostlé trávou ( 62 mb ) + zelený pás x palisády ( 18 mb) SO 03.5 chodník příčný B a VPŘ 4 číslo v pasportu MK: 113 délka chodníku: 30 bm ( ) plochy zámkové dlažby: 36 m 2 zarostlé trávou ( 16 mb ) + zelený pás x palisády ( 14 mb) SO 03.6 chodník příčný C vzorový příčný řez: VPŘ 4 číslo v pasportu MK: 113 délka chodníku: 12 bm plochy zámkové dlažby: 14,4 m 2 zarostlé trávou k chodníku přilehlý: zelený pás x palisády SO 03.7 chodník ke zdravotnímu středisku pozemek KN p.č.: 201/1 číslo v pasportu MK: ní uveden str. 7 z 9

8 délka chodníku: 40 bm plochy zámkové dlažby: 48 m 2 počet vjezdů k RD: 1 ks přejezd pro techniku údržby délky 4bm - SO 03.8 Revitalizace zeleně pozemek KN p.č.: 201/1 a 201/3 podrobněji viz dokumentace O.Štěpančíka - Ekotip ( 3.6. ) SO 04 - REVITALIZACE PAMÁTNÍKŮ V CENTRU OBCE Tento stavební objekt se skládá z několika podobjektů. Jedná se jednak o chodníky ( SO 04.1 a SO 04.2 ) a dále o revitalizaci samotných památníků ( SO 04.4 SO 04.5 ) SO 04.1 chodník k památníku z I. světová války pozemek KN p.č.: 3571/1 číslo v pasportu MK: ní uveden délka chodníku: 8,0 bm šířka chodníku: 0,9 m plochy zámkové dlažby: 7,2 m 2 šířka zeleného pásu: 0,5 m 2 stupňů výšky cca 170 mm budou nahrazeny rampou SO 04.2 chodník k památníku z II. světová války pozemek KN p.č.: 3571/1 číslo v pasportu MK: ní uveden délka chodníku: 3 bm šířka chodníku: 0,9 m plochy zámkové dlažby: 2,7 m 2 šířka zeleného pásu: 0,5 m SO 04.3 chodník k památníku T.G.Masaryka Není řešen tímto projektem SO 04.4 památník obětem I. světové války pozemek KN p.č.: 3571/1 popis stavu památníku: - podesta dlouhodobě uložena v úroveň terénu, viditelné biologické čistoty. - kamenný monument s čelní a zadní plastikou vykazuje defekty biologické čistoty, drobné mechanické defekty, vyplavování povrchové vrstvy pískovcového materiálu, značná zvětralost, bez hydrofobního účinku - horní sokl vykazuje defekty biologické čistoty, drobné mechanické defekty, vyplavování povrchové vrstvy teracového materiálu, biologické čistoty, bez hydrofobního účinku - vlastní monument památníku vykazuje defekty písma, biologické čistoty, drobné mechanické defekty, bez hydrofobního účinku SO 04.5 památník obětem II. světové války str. 8 z 9

9 pozemek KN p.č.: 3571/1 popis stavu památníku: - kamenné stupně dlouhodobě uloženy v úroveň terénu. Vliv stálé vlhkosti okolního terénu dozajista zachal na kamenných stupních smazatelné stopy v zvětralosti, ztráty pevnosti, úbytku kamenné hmoty., biologické čistoty, bez hydrofobního účinku - základový sokl vykazuje defekty biologické čistoty, drobné mechanické defekty, vyplavování povrchové vrstvy teracového materiálu, bez hydrofobního účinku - horní sokl vykazuje drobné mechanické defekty, vyplavování povrchové vrstvy teracového materiálu, biologické čistoty, bez hydrofobního účinku - vlastní monument památníku vykazuje defekty písma, biologické čistoty, drobné mechanické defekty, bez hydrofobního účinku SO 04.6 památník T.G.Masaryka Není řešen tímto projektem 6. Soupis indikátorů stavební objekt délka rek.místních komunikací plocha nových a rekonstruovaných zpevněných ploch silnice silnice parkoviště chodník Plocha nově založené bo rekonstruované veřejné zeleně Plocha regerovaného a revitalizovaného území SO ,0 59,5 0,0 142,8 30,0 232,3 SO ,0 42,5 0,0 102,0 42,5 187,0 SO ,0 0,0 0,0 99,0 55,0 154,0 SO ,0 0,0 245,0 60,0 130,0 435,0 SO ,0 0,0 0,0 252,0 0,0 252,0 SO ,0 0,0 0,0 72,0 0,0 72,0 SO ,0 0,0 0,0 84,0 0,0 84,0 SO ,0 0,0 0,0 96,0 0,0 96,0 SO ,0 0,0 0,0 36,0 0,0 36,0 SO ,0 0,0 0,0 14,4 0,0 14,4 SO ,0 0,0 0,0 48,0 0,0 48,0 SO ,0 0,0 0,0 0, , ,0 SO ,0 0,0 0,0 7,2 8,0 15,2 SO ,0 0,0 0,0 2,7 3,0 5,7 SO ,0 0,0 0,0 0,0 0,0 0,0 SO ,0 0,0 0,0 0,0 0,0 0,0 0,0 102,0 245, , , ,6 délka v mb plocha v m2 7. Rozpočty Rozpočty jednotlivých SO jsou vzhledem k jejich velikosti v samostatné příloze této dokumentace. Celková realizační cena se odhaduje na 3,7 mil Kč bez DPH. 8. Výpis dotčených pozemků U SO 01, SO 03 a SO 04 se jedná o pozemky ( KN ) ve vlastnictví Obce Březolupy ( LV ) v k.ú. Březolupy p.č.: 1, 201/1, 201/3, 3505, 3531/5, 3571/1. Výpis z katastru viz samostatná příloha této dokumentace. U SO 02 je výčet pozemků uveden ve stavebním povolení. Pro SO 02.3 ( parkoviště u ZŠ ) se jedná o pozemky 3571/1, st. 363, 3553/1, 3505, 201/3,203/1 a st. 106/1 9. Grafické přílohy Dále uvádíme grafické přílohy v pořadí vzorové příčné řezy VPR 1 4, snímek katastrální mapy, ortofotomapa s vyznačením jednotlivých SO, fotodokumentace stávajícího stavu dle SO, zpráva k rekonstrukci památníků padlých I. i II. světové války. str. 9 z 9
