1 Energomonitor, jeho instalace, nastavení etc.

2 Tok dat, schéma systému

3 Stručně o technologii Třívrstvá technologie s oddělením všech vrstev pro zajištění výkonu, bezpečnosti a spolehlivosti: Hardwarová vrstva Sběrná vrstva Odesílání a předzpracování dat v reálném čase, až ve vteřinových intervalech. Umožňuje nezávislost na použitém snímači a měřidle. Prezentační vrstva Výstup dat na nejrůznější presentační zařízení (web, mobilní aplikace) i pro napojení do externích systémů přes rozhraní (API).

4 Homebase Základna, zprostředkovávající komunikaci mezi senzory a internetem Rádiový protokol: šifrovaný rádiový přenos mezi senzory a základnou v pásmu 433 MHz úsporným proprietárním protokolem Chirp Počet radiových kanálů: 30 (možno spárovat až s třiceti senzory) Způsob přiřazení senzorů: párování Komunikační protokol se systémy energomonitoru: MQTT Požadavky na síť: DHCP, otevřené porty 80, 6969, 1883 Možnost nastavení pevné IP adresy, komunikace přes proxy server Perioda odesílání naměřených dat na server: 6 sekund Konektory: RJ-45 Ethernet 10/100 Mb/s, napájecí, servisní Firmware: automatická aktualizace Displej: LCD, zobrazuje okamžité hodnoty, měřené médium, číslo kanálu, sílu signálu Napájení: 5 V DC / 500 ma Vlastní spotřeba: cca 1 W Pracovní podmínky: -20 C ~ +60 C, vlhkost 20 % ~ 90 % nekondenzující Krytí: IP4x

5 Optosense Do Homebase odesílá data sejmutá Optosense senzorem z metrologické LED elektroměru. Rychlost blikání je úměrné okamžité spotřebě změřené elektroměrem. Rádiová komunikace s Homebase: šifrovaný rádiový přenos mezi senzory a HB v pásmu 433 MHz úsporným proprietárním protokolem Chirp Perioda odesílání naměřených dat: cca 6 sekund Zabezpečení proti kolizím vysílání jednotlivých senzorů: pseudonáhodné časové rozmítání periody vysílání 5-6 sekund Převodní koeficienty (imp / kwh): 100, 400, 500, 600, 800, (přednastaveno), 1.250, 1.600, 3.200, 4.000, 5.000, Radiový dosah: m (typicky 50m) - záleží na místních podmínkách Rozsah interního počitadla impulzů: 2 32 Způsob přiřazení senzoru k Homebase: párování Indikace párovacího režimu / vysílání: LED Napájení: 3V, bateriové (2x alkalická baterie typu C) Ochrana proti přepólování baterií: Ano Životnost baterie: 5 let (v závislosti na provozních podmínkách) Výměna baterie: uživatelsky (po výměně baterie není nutno senzor znovu párovat) Uchycení: Samolepicí suchý zip Pracovní podmínky: -20 až +60 C, vlhkost 20-90% nekondenzující Krytí: IP4x

6 Optosense sonda Optický senzor, převádějící blikání metrologické LED elektroměru na elektrické impulzy pro zpracování v Optosense Průměr snímací hlavy: 21mm Délka kabelu: 1m Napájení: z Optosense Uchycení na elektroměr: magneticky pomocí přiložené samolepicí magnetické podložky Obsahuje LED pro monitorování blikání metrologické LED při jejím zakrytí Optosense senzorem Barva světla, na kterou je Optosense senzor citlivý: celé viditelné spektrum Pracovní podmínky: -20 až +60 C, vlhkost 20-90% nekondenzující Krytí: IP3x

7 Relaysense Gas Do Homebase odesílá data sejmutá sondou EGC z plynoměru Rádiová komunikace s Homebase: šifrovaný rádiový přenos mezi senzory a HB v pásmu 433 MHz úsporným proprietárním protokolem Chirp Perioda odesílání naměřených dat: cca 6 sekund Zabezpečení proti kolizím vysílání jednotlivých senzorů: pseudonáhodné časové rozmítání periody vysílání 5-6 sekund Převodní koeficienty (impuls / m 3 ): 10, 100 (přednastaveno), 1.000, Pozor! na plynoměru se uvádí počet m 3 na jeden impuls - opačně než u elektroměru! Radiový dosah: m (typicky 50m) - záleží na místních podmínkách Rozsah interního počitadla impulzů: 2 32 Způsob přiřazení senzoru k Homebase: párování Indikace párovacího režimu / vysílání: LED Napájení: 3V, bateriové (2x alkalická baterie typu C) Ochrana proti přepólování baterií: Ano Životnost baterie: 5 let (v závislosti na provozních podmínkách) Výměna baterie: uživatelsky (po výměně baterie není nutno senzor znovu párovat) Uchycení: Samolepicí suchý zip Pracovní podmínky: -20 až +60 C, vlhkost 20-90% nekondenzující Krytí: IP4x

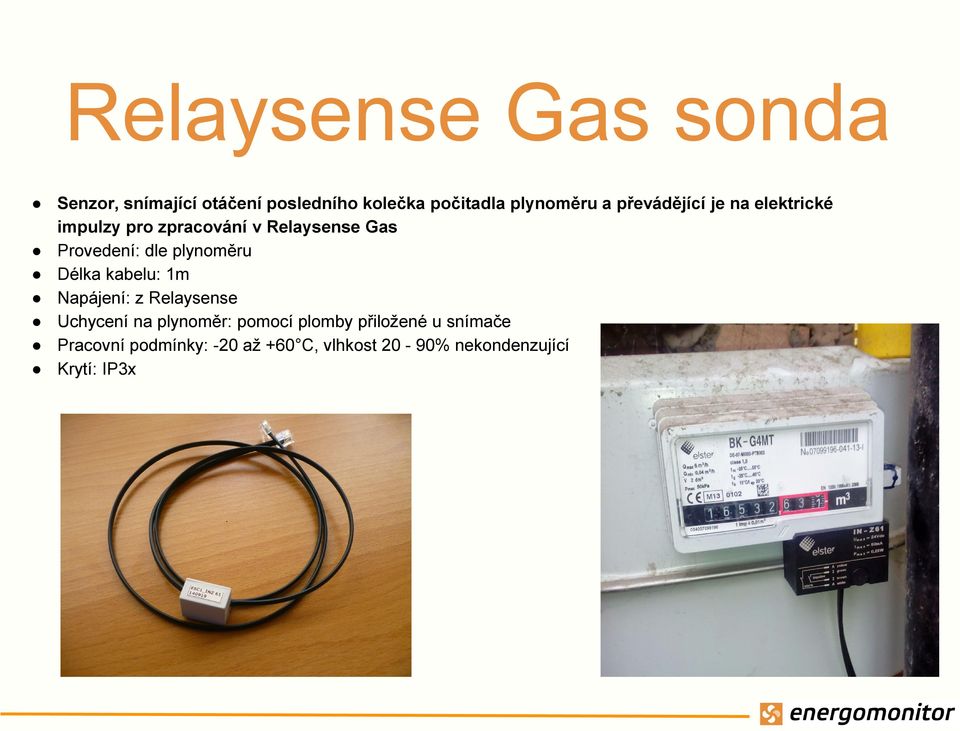

8 Relaysense Gas sonda Senzor, snímající otáčení posledního kolečka počitadla plynoměru a převádějící je na elektrické impulzy pro zpracování v Relaysense Gas Provedení: dle plynoměru Délka kabelu: 1m Napájení: z Relaysense Uchycení na plynoměr: pomocí plomby přiložené u snímače Pracovní podmínky: -20 až +60 C, vlhkost 20-90% nekondenzující Krytí: IP3x

9 Relaysense Water Do Homebase odesílá data sejmutá sondou EWC z vodoměru s pulsním výstupem Bonega, nebo z jiného vodoměru s pulsním výstupem Rádiová komunikace s Homebase: šifrovaný rádiový přenos mezi senzory a HB v pásmu 433 MHz úsporným proprietárním protokolem Chirp Perioda odesílání naměřených dat: cca 6 sekund Zabezpečení proti kolizím vysílání jednotlivých senzorů: pseudonáhodné časové rozmítání periody vysílání 5-6 sekund Převodní koeficient (impuls / m 3 ): 2000 (pro použití s vodoměrem Bonega) Radiový dosah: m (typicky 50m) - záleží na místních podmínkách Rozsah interního počitadla impulzů: 2 32 Způsob přiřazení senzoru k Homebase: párování Indikace párovacího režimu / vysílání: LED Napájení: 3V, bateriové (2x alkalická baterie typu C) Ochrana proti přepólování baterií: Ano Životnost baterie: 5 let (v závislosti na provozních podmínkách) Výměna baterie: uživatelsky (po výměně baterie není nutno senzor znovu párovat) Uchycení: Samolepicí suchý zip Pracovní podmínky: -20 až +60 C, vlhkost 20-90% nekondenzující Krytí: IP4x

10 Relaysense Water sonda + vodoměr Bonega Jednovtokový lopatkový vodoměr s vnitřní hradítkovou regulací a suchoběžným počitadlem určený pro studenou i teplou vodu Jmenovitá světlost: ½ a ¾ Nominální průtok: 1,5 m 3 / hod pro ½ a 2,5 m 3 /hod pro ¾ Přetěžovací průtok: 3 m 3 / hod pro ½ a 5 m 3 /hod pro ¾ Minimální rozběhový průtok: <6L/hod Kapacita počitadla: m 3 Metrologická třída přesnosti ve všech polohách: B Magnetická odolnost: ka/m Rozlišení pulsního výstupu: 1 imp / 0,5L (2000 imp / 1m 3 ) Délka kabelu senzoru: 0,5 m Pracovní podmínky: -20 až +60 C, vlhkost 20-90% nekondenzující Krytí: IP67

11 Powersense Do Homebase odesílá data naměřená proudovými kleštěmi (CT), připojenými k Powersense prostřednictvím HUBu Rádiová komunikace s Homebase: šifrovaný rádiový přenos mezi senzory a HB v pásmu 433 MHz úsporným proprietárním protokolem Chirp Perioda odesílání naměřených dat: cca 6 sekund Zabezpečení proti kolizím vysílání jednotlivých senzorů: pseudonáhodné časové rozmítání periody vysílání 5-6 sekund Rozsah měření proudu: 3 x 80A (3 x 300A) Radiový dosah: m (typicky 50m) - záleží na místních podmínkách Způsob přiřazení senzoru k Homebase: párování Indikace párovacího režimu / vysílání: LED Napájení: 3V, bateriové (2x alkalická baterie typu C) Ochrana proti přepólování baterií: Ano Životnost baterie: 3 roky (v závislosti na provozních podmínkách) Výměna baterie: uživatelsky (po výměně baterie není nutno senzor znovu párovat) Uchycení: Samolepicí suchý zip Pracovní podmínky: -20 až +60 C, vlhkost 20-90% nekondenzující Krytí: IP4x

12 HUB Interface pro měření proudu proudovými transformátory (CT) pomocí Powersense Hmotnost: 15 g Rozměry: 40 x 30 x 15 mm Délka kabelu: 40 mm Počet vstupů pro proudové transformátory: 3 Rozsah měření: A (10-300A) Napájení: z Powersense Indikace měření: LED HUB musí být připojen při párování Powersense!

13 Thermosense Interiérový teploměr Pracovní rozsah: -20 až +60 C Přesnost: +/- 1 C Rozlišení: 0,1 C Rádiová komunikace s Homebase: šifrovaný rádiový přenos mezi senzory a HB v pásmu 433 MHz úsporným proprietárním protokolem Chirp Perioda odesílání naměřených dat: 5-6 sekund Zabezpečení proti kolizím vysílání jednotlivých senzorů: pseudonáhodné časové rozmítání periody vysílání cca 6 sekund Radiový dosah: m (typicky 50m) - záleží na místních podmínkách Způsob přiřazení senzoru k Homebase: párování Indikace párovacího režimu / vysílání: LED Napájení: 3V, bateriové (2x alkalická baterie typu AAA) Ochrana proti přepólování baterií: Ano Životnost baterie: 2 roky (v závislosti na provozních podmínkách) Výměna baterie: uživatelsky (po výměně baterie není nutno senzor znovu párovat) Uchycení: Samolepicí suchý zip Pracovní podmínky: -20 až +60 C, vlhkost 20-90% nekondenzující Krytí: IP4x

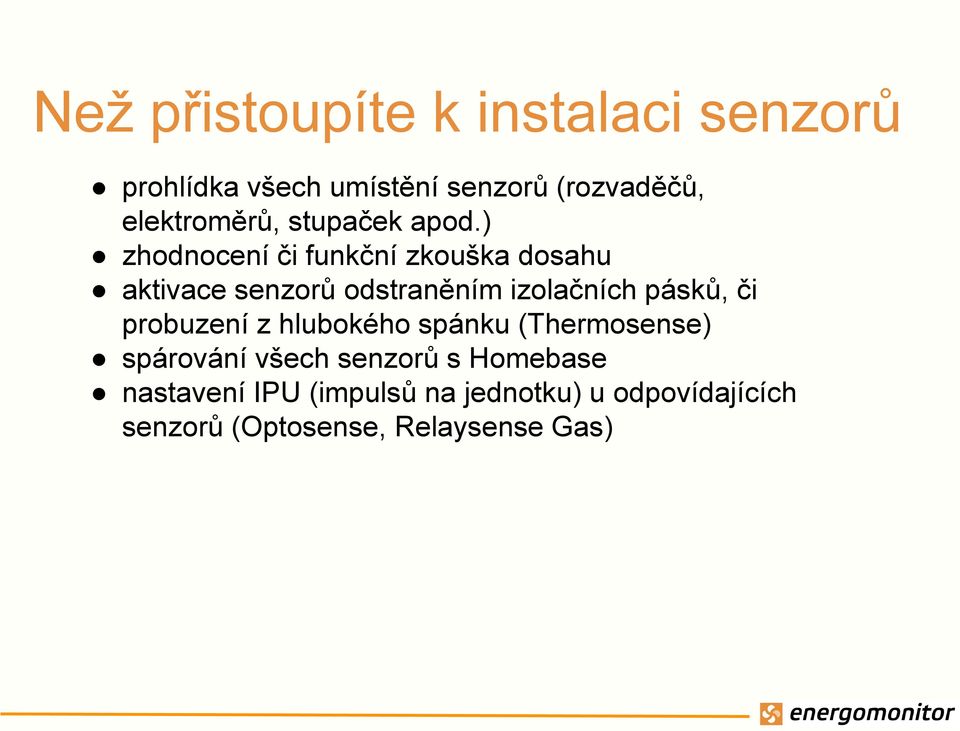

14 Než přistoupíte k instalaci senzorů prohlídka všech umístění senzorů (rozvaděčů, elektroměrů, stupaček apod.) zhodnocení či funkční zkouška dosahu aktivace senzorů odstraněním izolačních pásků, či probuzení z hlubokého spánku (Thermosense) spárování všech senzorů s Homebase nastavení IPU (impulsů na jednotku) u odpovídajících senzorů (Optosense, Relaysense Gas)

15 Párování Krátkým stiskem (stisky) tlačítka zvolte kanál, na kterém chcete senzor párovat

16 Párování Stiskem párovacího tlačítka delším než 6 sekund uvedete Homebase i senzor do párovacího režimu rychlé blikání, resp. svit LED indikuje párovací režim Párovací tlačítko

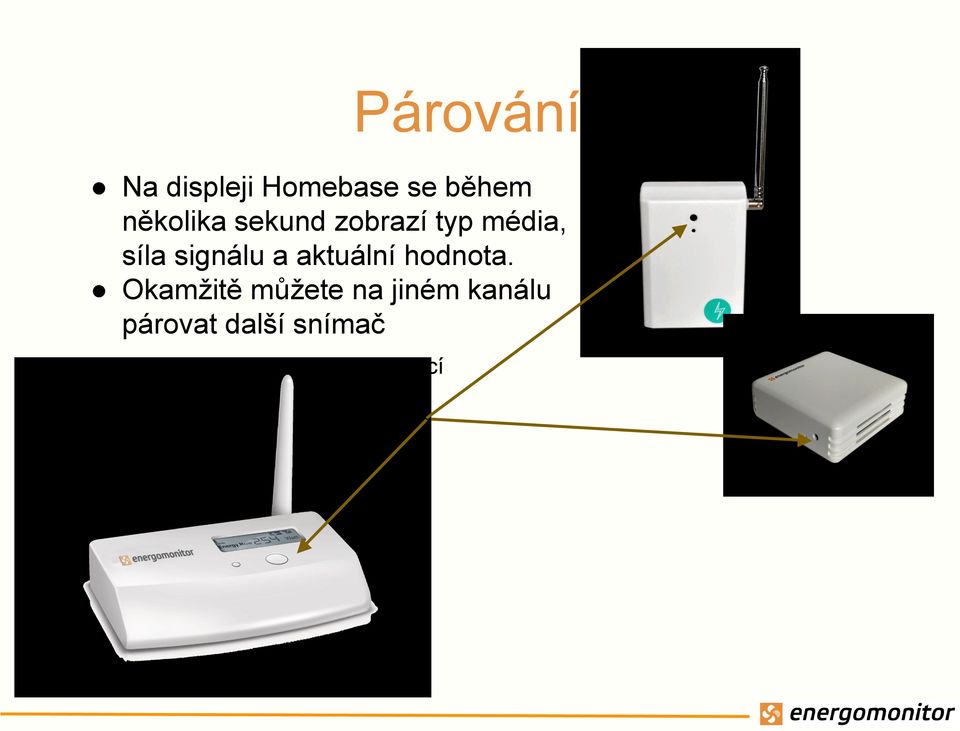

17 Párování Na displeji Homebase se během několika sekund zobrazí typ média, síla signálu a aktuální hodnota. Okamžitě můžete na jiném kanálu párovat další snímač Párovací tlačítko

18 Párování Párovací režim se automaticky ukončí po jedné minutě Snímače bliknutím LED indikují vysílání, Homebase přijetí spárovaného packetu

19 Instalace Optosense volba správné metrologické LED očištění krytu elektroměru nalepení magnetické podložky volba umístění Optosense mechanické upevnění Optosense připojení Optosense sondy mechanické upevnění Optosense sondy na elektroměru funkční zkouška (bliká LED na sondě? ukazuje Homebase aktuální spotřebu?)

20 Instalace Optosense

21 Instalace Relaysense Gas vybalení Relaysense Gas sondy posbírání drobného příslušenství ze země mechanické upevnění Relaysense Gas sondy zajištění plombou mechanické upevnění Relaysense Gas připojení Relaysense Gas sondy k Relaysense Gas funkční zkouška (bliká LED na sondě? ukazuje Homebase aktuální spotřebu?)

22 Instalace Relaysense GAS

23 Instalace Relaysense Water instalace vodoměru mechanické upevnění Relaysense Water sondy zajištění plombou mechanické upevnění Relaysense Water připojení Relaysense Water sondy k Relaysense Water funkční zkouška (ukazuje Homebase aktuální spotřebu?)

24 Instalace Relaysense Water

25 Instalace Powersense volba vhodného umístění CT (Current Transformer) proudových kleští umístění proudových kleští mechanické upevnění Powersense a HUBu propojení CT s HUBem funkční zkouška (ukazuje Homebase aktuální spotřebu?) nutná následná kontrola funkce všech fází v aplikaci!

26 Instalace Powersense

27 Instalace Thermosense volba vhodného umístění Thermosense očištění povrchu, na který se bude Thermosense lepit stržení krycího papírku samolepicího suchého zipu nalepení Thermosense funkční zkouška (ukazuje Homebase aktuální teplotu?)

28 Instalace Thermosense

29 Co Vás může potkat problémy s umístěním problémy s prostorem problémy s dosahem problémy s nejasnou topologií sítě problémy s nekompatibilitou (elektroměr, plynoměr, vodoměr) problémy s počítačovou sítí tma

30 Problémy s umístěním elektroměr ve skříni, ze které se radiový signál nedostane vytáhnout vysílač vně skříně, pouze sondu provléct dovnitř Powersense a HUB se nevejdou do rozvaděče vytáhnout Powersense a HUB vně skříně, pouze proudové kleště provléct dovnitř senzor příliš na očích vandalům schovat, zamaskovat na teploměr může pršet, zafoukat sníh apod. umístit mimo povětrnostní vlivy

31 Problémy s umístěním

32 Problémy s prostorem elektroměr je těsně pod dvířky rozvaděče, nevejde sonda použít nižší magnetickou podložku málo místa pro CT umístit CT jednotlivě, natvarovat měřené vodiče vyrobit smyčky, natáhnout je do místa, kde CT vejdou příliš silné vodiče pro CT použít CT pro větší proudy nelze nainstalovat podružný vodoměr vyměnit stávající vodoměr za vodoměr s pulsním výstupem, u fakturačního vodoměru musí provést příslušný orgán vodoměr je umístěn v jímce, kterou může zaplavit voda vytáhnout senzor mimo zaplavenou oblast (sonda má IP67), kontaktovat Energomonitor

33 Problémy s prostorem

34 Problémy s dosahem velká vzdálenost mezi senzorem(y) a Homebase je-li to možné, instalovat senzor blíž k Homebase je-li to možné, vytáhnout z plechové skříně je-li to možné, přiblížit homebase k senzoru je-li to možné, přinést síť blíž k senzorům pomocí WiFi repeateru Dosah vysílačů je silně závislý na lokálních podmínkách - zejména materiálech budovy. Dbejte na to, aby antény senzorů i Homebase byly orientovány vertikálně!

35 Problémy s nejasnou topologií sítě vyžádat si projekt sítě použít měření Optosense na fakturačním elektroměru (elektroměrech)

36 Problémy s nekompatibilitou starý mechanický elektroměr nechat elektroměr vyměnit za elektronický s metrologickou LED plynoměr, k němuž neexistuje kompatibilní sonda nechat vyměnit plynoměr za kompatibilní, kontaktovat EM vodoměr bez pulsního výstupu nechat vodoměr vyměnit námi dodaný, nebo jiný vhodný typ s pulsním výstupem

37 Problémy se sítí v síti není povoleno DHCP jsou zakázány potřebné porty síť používá proxy server Zkuste domluvit potřebné nastavení s místním IT Kontaktujte Energomonitor - nastavíme Homebase podle potřeb konkrétního nastavení sítě

38 Doporučený vercajk univerzální klíč na otevření rozvaděčů běžné nářadí (šroubováky, kleště, nůž, atp.) baterku! nejlépe čelovku svorky na DIN lištu sortiment vodičů na tvorbu smyček vrtačku + vrtáky rýč, hrábě

39 Děkuji za pozornost. Technická podpora: Ondřej Vrla Obchodní a organizační podpora: martin.hudec@energomonitor.cz
