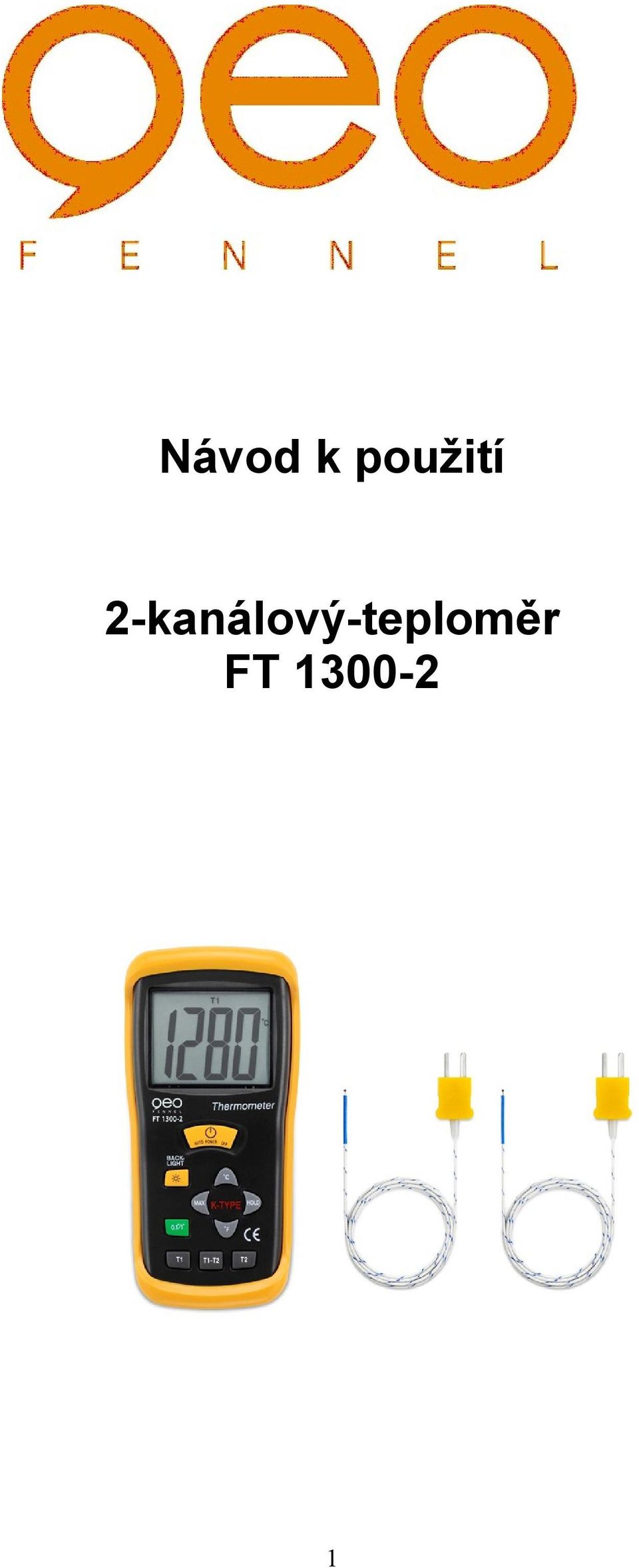

1 Návod k použití 2-kanálový-teploměr FT

2 PRVKY OBSLUHY 1) Připojení teplotního čidla 1 K-Type 2) Připojení teplotního čidla 2 K-Type 3) Displej 4) Tlačítko zapnutí / vypnutí 5) Osvětlení pozadí displeje 6) Funkce MAX 7) Přepínání na Celsius 8) Tlačítko HOLD 9) Přepínání na Fahrenheit 10) Přepínání rozlišení 0,1 /1 11) Tlačítko čidla T1 12) Tlačítko porovnání T1-T2 13) Tlačítko čidla T2 14) ¼ -závit pro stativ (zadní strana) 15) Nožička postavení (zadní strana) 16) Bateriová přihrádka (zadní strana) 2

3 OBSAH DODÁVKY Teploměr FT , 2 x flexibilní drátové čidlo TP-300, baterie, pouzdro, návod k použití VOLITELNÉ PŘÍSLUŠENSTVÍ Flexibilní drátové čidlo K-Type Element Ø 2,5 mm, univerzální čidlo K- Type Element Ø 3 mm, flexibilní ocelové čidlo K-Type Element Ø 2 mm, povrchové teplotní čidlo K-Type Element, teplotní sonda kolmo zakřivená na povrchy K-Type Element TECHNICKÁ DATA Jednotky Celsius ( ) a Fahrenheit ( ) Rozsah měření -50 C C / -58 F F Rozlišení 1 C nebo 1 F / 0,1 C nebo 0,1 F Přesnost -50 C - 0 C ± 2 C 0 C C ± (0,5 % rdg + 1C ) 1000 C C ± (0,8 % rdg + 1 C) -58 F - 32 F ± 4 F 32 F F ± (0,5 % rdg + 2 F) Udaná přesnost je zaručena při okolní teplotě v rozmezí od 18 C až 28 C (64 F - 82 F). Teplotní koeficient: Faktor 0,1 udané přesnosti ve C od 0 C- 18 C a 28 C - 50 C (32 F - 64 F a 82 F F). Vstupní ochrana 60V DC nebo 24V AC Rychlost snímání 2,5 x / vteřinu Vstupní zdířky Standardně teplotní čidlo K-Typ (plochý list, odstup 7,9 mm, od středu ke středu) Displej 31/2-Digit LCD, maximální zobrazení 1999 Baterie Standardní 9V bloková baterie Rozměry mm Hmotnost Teplotní čidlo 210 gr. Flexibilní teplotní čidlo K-Typ, Ø 2.5mm, délka 1000 mm (izolováno teflonem) izolace maximálně 260 C (500 F) 3

4 Přesnost čidla ±2,2 C nebo ±0,75 % (dle toho co je vyšší) od C Pracovní teplota 0 C - 50 C (32 F F) Skladovací teplota -20 C - 60 C (-4 F F) Relativní vlhkost 0 % - 80 % při 0 C - 35 C / 32 F - 95 F 0 % - 70 % při 35 C - 50 C / 95 F F OBSLUHA Zapnutí / vypnutí Stiskněte tlačítko zapnutí/vypnutí (4), pro zapnutí přístroje Připojte teplotní čidlo k přístroji (1). Stiskněte opětovně tlačítko zapnutí / vypnutí (4), pro opětné vypnutí přístroje Přístroj se po ca. 12 minutách bez stisku tlačítka automaticky vypne (Auto-off). Volba jednotky / rozlišení Zvolte požadovanou jednotku teploty následovně: Stupeň Celsius - Tlačítko C (7) Stupeň Fahrenheit - Tlačítko F (9) Rozlišení můžete měnit v jednotkách C a F. Pro toto stiskněte tlačítko (10), pro posun desetinné čárky o jedno místo dopředu (např. 21,4 C) nebo dozadu (např. 21 C). Přetížení Když se měří teplota, která je mimo rozsah měření, zobrazí se na displeji 1. U teplot nad C/F se musí nutně zvolit rozlišení 1 (10). Jinak se na displeji zobrazí 1. Dbejte na to, aby spojení se zdířkou zůstalo čisté a nebylo zoxidované. Také zlomený kabel měření může vést k zobrazení 1. 4

5 Funkce HOLD: Pro podržení hodnoty měření, stiskněte tlačítko HOLD (8). Nyní se hodnota měření zmrazí na displeji. Stiskněte opětovně tlačítko (8), aby se opět zobrazovala aktuální teplota. MAX: Pro tuto stiskněte tlačítko MAX (6). Nyní se zobrazí nejvyšší změřená hodnota. Opětovným stisknutím se opět zobrazí aktuální teplota. V tomto módu můžete také použít funkci HOLD (8). Osvětlení pozadí displeje: Stisknutím tlačítka BACK- LIGHT (5) se displej na dobu 5-ti vteřin osvítí, aby bylo možné odečíst hodnotu měření také při tmavším okolí. Tlačítky (11), (12) a (13) můžete zvolit, jaké čidlo bude na displeji zobrazeno: Tlačítko T1 (11) = Teplota čidla T1 Tlačítko T1-T2 (12) = Rozdíl mezi oběma čidly (Toto je vhodné u porovnávacích měření). Tlačítko T2 (13) = Teplota čidla T2 ÚDRŽBA A PÉČE Výměna baterie Symbol na displeji se zobrazuje, když je napětí baterie příliš slabé a je nutné vyměnit baterii. Vypněte přístroj a odstraňte externí teplotní čidlo. Otevřete víko bateriové přihrádky (16) vyšroubováním pod nožičkou postavení (15) Vyměňte 9V- baterii za novou. Opět uzavřete víko bez skřípnutí kabelů. BEZPEČNOSTNÍ POKYNY Je nutné zohledňovat následující bezpečnostní pokyny pro zajištění bezpečnosti všech osob při práci s teploměrem FT : Dbejte prosím pokynů v návodu k použití. Přečtěte si návod k použití před uvedením do provozu. Opravy nechat provádět pouze u autorizovaného prodejce. Neodstraňovat žádné varovné a bezpečnostní upozornění. Přístroj se nesmí dostat do rukou dětí. Nepoužívat přístroj ve výbušném prostředí. 5

6 Nikdy nepoužívejte přístroj, když vypadá vadně nebo si myslíte, že by nepracoval bezchybně. Nikdy neměřte povrchy, které jsou pod proudem, nebo když napětí překračuje 60V DC nebo 24V AC. Takové napětí mohou způsobit zasažení proudem a vést k šoku. Nesmí se provádět měření v mikrovlnných troubách. Toto by mohlo vést k popáleninám nebo vadám. Opětovné přehýbání kabelu čidla, zvláště u zástrčky může vést ke zlomení kabelu. Bezpečnostní symboly Zobrazují, kdy musí uživatel nutně zohlednit tento návod k použití. ZÁRUKA Záruční doba činí dva (2) roky, počínaje datem prodeje. Záruka se vztahuje pouze na závady, jako jsou materiálové a výrobní chyby, jakož i nesplnění slíbených vlastností. Nárok na záruku vzniká pouze při správném použití k danému účelu. Mechanické opotřebení a vnější zničení násilím nebo pádem nepodléhají záruce. Nárok na záruku zaniká otevřením krytu přístroje. Výrobce si vyhrazuje, v záručním případě vadné díly opravit popřípadě přístroj vyměnit za stejný nebo podobný (se stejnými technickými parametry). Vyteklé baterie též neplatí jako záruční případ. VÝJIMKY ZE ZÁRUKY Uživatel tohoto výrobku se musí přesně řídit pokyny návodu k použití. Všechny přístroje byly před expedicí co nejpřesněji zkontrolovány. Uživatel by se přesto měl před každým použitím přesvědčit o přesnosti přístroje. Výrobce a jeho zástupce neručí za chybné nebo úmyslně chybné použití jakož i z tohoto eventuelně vyplývající následné škody a ušlý zisk. 6

7 Výrobce a jeho zástupce neručí za následné škody a ušlý zisk vzniklé přírodními katastrofami jako například zemětřesení, bouře, povodeň, atd. jakož i oheň, nehoda, zákroky třetími osobami nebo použití mimo obvyklé oblasti nasazení. Výrobce a jeho zástupce neručí za škody a ušlý zisk vzniklé změněnými nebo ztracenými daty, přerušení obchodního provozu atd. které byly zapříčiněny výrobkem nebo nemožným použitím výrobku. Výrobce a jeho zástupce neručí za škody a ušlý zisk vycházející ze špatné obsluhy a nezohlednění návodu k použití. Výrobce a jeho zástupce neručí za škody zapříčiněné neodborným použitím nebo ve spojení s výrobky jiných výrobců. 7
