1 1 v Solid Program Solid je jedním z modulů SolidWorks, jeho ikonu najdeme v hlavní nabídce. Pokud tento modul aktivovaný není, zaktivujeme ho z hlavní nabídky kliknutím na Nástroje Doplňkové moduly. Objeví se panel, kde v seznamu doplňkových modulů zatrhneme políčko u názvu Solid. Obr. 1 Aktivace doplňkového modulu Solid Po zavření panelu se ikona Solid objeví v hlavní nabídce. Obr. 2 Obrazovka po spuštění Solid Nejprve otevřeme soubor s modelem obrobku, který jsme vytvořili pomocí programu SolidWorks (tento soubor má příponu. sldwprt) a převedeme ho do formátu Solid (s příponou.xxxxx). 1

2 Obr. 3 Otevření 3D modelu obrobku Z hlavní nabídky zvolíme Solid Nový Frézování, potvrdíme. Objeví se základní panel, ve kterém nastavíme parametry obrobku. Obr. 4 Cesta k otevření modulu Solid 2

3 Obr. 5 Ukládání 3D modelu v programu Solid Na tomto panelu nastavíme cestu k uložení souboru ve formátu. xxxxx a potvrdíme. Pro naše školní účely zatrhneme políčko Uložit do adresáře výkresu, ve firmách budeme pravděpodobně ukládat výkresy a soubory s programy k obrábění ukládat do samostatných adresářů. Po potvrzení OK se otevře Solid a současně se soubor uloží v odpovídajícím formátu. Obr. 6 Základní panel Solid po uložení souboru Parametry obrobku nastavujeme nejprve v levém, poté v pravém sloupci odshora dolů. Jednotlivá pole jsou ohraničena šedým rámečkem. Nulový bod obrobku a souřadnicovou soustavu nastavíme zatržením okénka Multi-sided CoordSyst (vícečetný souřadnicový systém). Poté zvolíme: 3

4 - Plocha - Bod - Existující souřadný systém Obr. 7 Nastavení souřadnicové soustavy a nulového bodu obrobku Plochu volíme pouze tehdy, když byl na modelu zvolen počátek tak, že nulový bod obrobku získáme pouhým posunutím v ose Z. Nejčastěji volíme druhou variantu bod. Zde nejprve zadáme polohu nulového bodu, poté směry jednotlivých os. Potvrdíme volbu, červená úsečka ukazuje kladný směr osy X, zelená patří ose Y a modrá ose Z. Výšky pohybu nad obrobkem v ose Z nastavíme na dalším panelu zde volíme bezpečnou vzdálenost od obrobku. Je to vzdálenost, pod kterou se smíme přiblížit k obrobku pouze pracovním posuvem. Volíme zpravidla 1 až 2 mm. Rovina rychloposuvu je rovina, ve které se nástroj přesunuje nad obrobkem na delší vzdálenosti. Má být tak vysoko nad obrobkem, aby nemohlo dojít ke kolizi nástroje s obrobkem. V našem případu zvolíme 50 až 100 mm. Výchozí bod programu bude ležet v bodu, ve kterém nástroj začíná pohyb na začátku programu, do tohoto bodu se po ukončení programu také vrací. 4

5 Obr. 8 Panel pro nastavení hranic polotovaru Dále zvolíme velikost a tvar polotovaru, objeví se panel s nabídkou možností definování tvaru polotovaru Po křivce, Od bodu k bodu jsou nejpoužívanější. Příkaz AutoConstant Z umožní zvolit pouze jednu hranu a ostatní zadat jediným kliknutím. Obvod obrobku se zbarví např. žlutě (barva závisí na nastavení programu). Obr. 9 Vyznačení hranice polotovaru Kliknutím na tlačítko Zobraz Show se zobrazí zvolený polotovar, je vhodné si tvar polotovaru na obrazovce vizuálně zkontrolovat. Polotovarem lze otáčet, můžeme jej vidět ze všech stran. 5

6 Obr. 10 Zobrazení tvaru a velikosti polotovaru Pokračujeme nastavením tvaru a rozměrů hotového obrobku. Zde máme pouze jednu možnost, volbu 3D tělesa. Volba je už předem nastavena, volbu provedeme kliknutím kamkoliv na obrobek. Obr. 11 Panel pro nastavení tvaru a rozměrů hotového obrobku. Místo kliknutí se zobrazí zeleně, ostatní části obrobku jsou zobrazeny žlutě. Tím je volba hotového obrobku provedena. 6

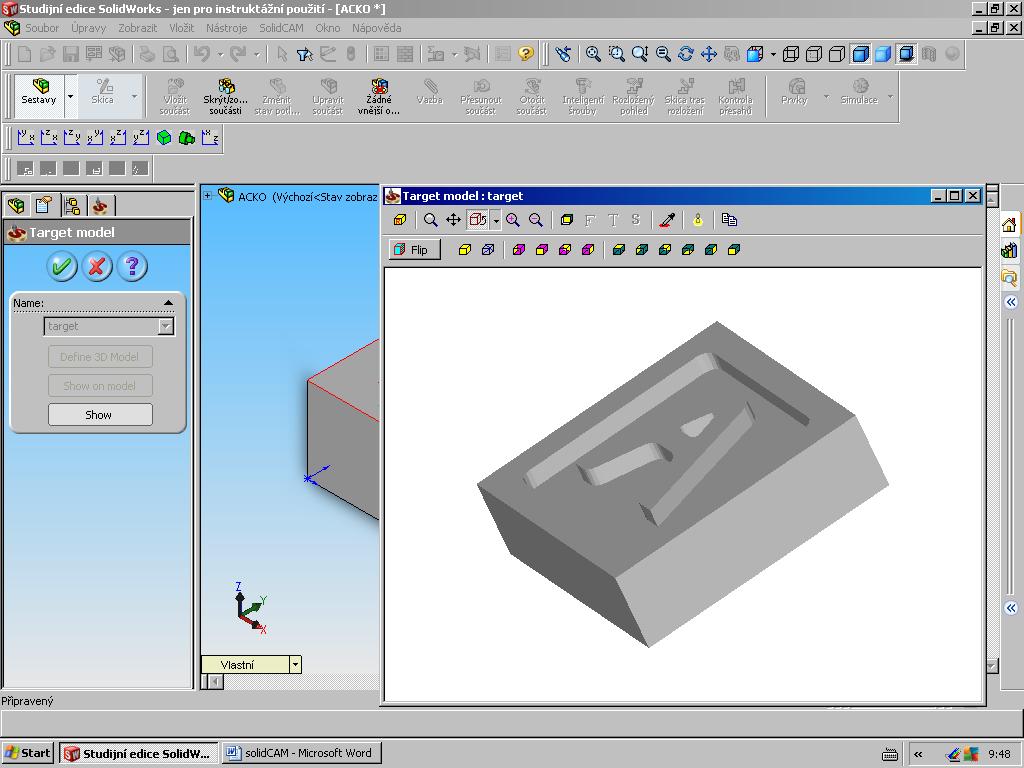

7 Obr. 12 Volba hotového obrobku Stejně tak jako polotovar, i obrobek si ukážeme kliknutím na tlačítko Zobraz Show. Hotový obrobek lze prohlížet ze všech stran. Obr. 13 Zobrazení hotového obrobku Dále nastavíme typ materiálu k obrobení. V dílně pracujeme s umělým dřevem, zvolíme proto materiál podobných vlastností. Řídicí systém v dílně je F2000, ve výuce v teorii je ovšem volba libovolná, náš kód nebudeme na žádný stroj převádět. 7

8 Obr. 14 Dokončení nastavení základních parametrů Nastavení ukončíme stisknutím tlačítka Save and Exit Ulož a přepočítej. Program přepočítá parametry obrobku, nastavení hladin posuvu nástroje a nulový bod obrobku. Poté se v levém sloupci v historii tvorby programu objeví příkaz Operace, kam budeme vkládat jednotlivé operace obrábění. 2 Úkoly 1. Jak zpřístupníme modul Solid, pokud ho nemáme v hlavní nabídce programu SolidWorks? 2. Jak převedeme model obrobku do programu Solid? 3. Které parametry nastavujeme pomocí hlavního panelu Solid? 4. Co je to rovina rychloposuvu, bezpečná vzdálenost od obrobku, výchozí bod programu? 5. Procvičte nastavení obrobku na zadaném příkladu. 3 Použité materiály (1.) Výuková příručka SolidWorks, SolidVision 2004, návod k ovládání software SolidWorks (2.) Výuková příručka Solid, SolidVision 2006, návod k ovládání software Solid (3.) VÁVRA, Pavel, LEINVEBER, Jan, Strojnické tabulky, SNTL, Praha 1984, 1. vyd., typové číslo L13-C1-IV- 52/
